Магическая нажималка: беспроводной механический переключатель MagicSwitchBox

В этом обзоре расскажу о забавной штуке, которая мне попалась на AliExpress — беспроводном переключателе MagicSwitchBox, оснащенного механической «ногой». С помощью него, как заявляется производителем, любой (ну или почти любой) обычный выключатель, например, для света, можно сделать «умным» и управлять им при помощи смартфона или планшета.

 Поставляется устройство в небольшой коробочке из плотного картона с QR-кодом приложения на задней стороне:

Внутри расположено само устройство, инструкция и три стикера-наклейки + 1 уже наклеен на девайсе:

Представляет из себя девайс странную небольшую коробочку из белого пластика, назначение которой сразу и не угадаешь. На самом деле, его задача подключаться по Bluetooth к смарфтону и, по команде из приложения, нажимать на обычный механический выключатель делая его беспроводным, а при удачном стечении обстоятельств, реализовать фукнцию «Вкл/Выкл».

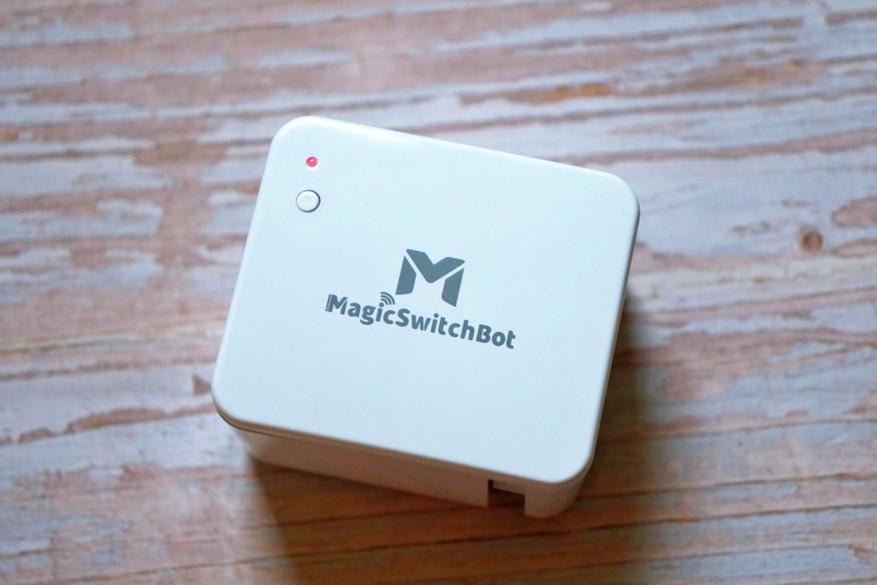

На передней стороне расположена маленькая кнопка и отверстие светодиода:

С обратной стороны наклеен скотч 3M:

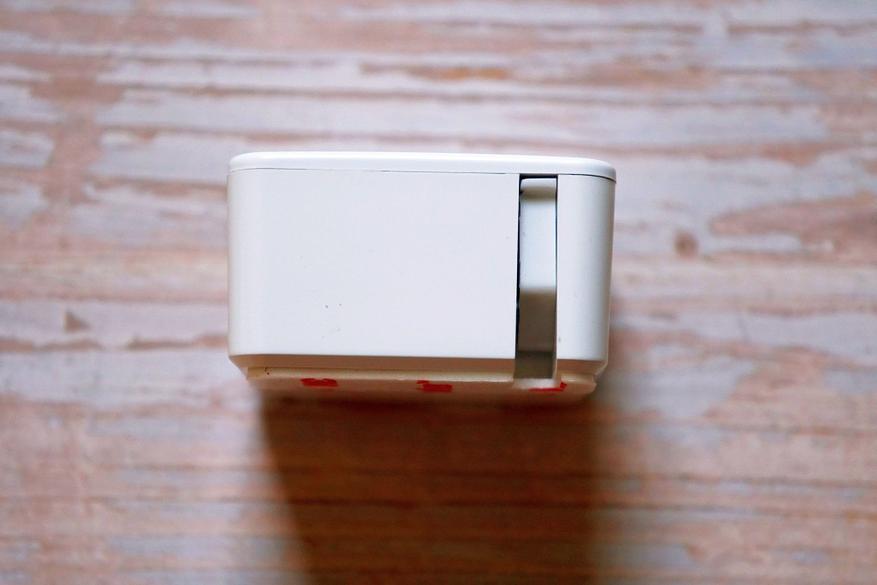

На боковой стороне, будем считать ее нижней (хотя, при установке она вполне может оказаться и «верхней»), располагается прорезь из которой как раз и выдвигается в момент срабатывания «нога»… ну или «лапка», как у молюска из раковины :), нажимающая на выключатель:

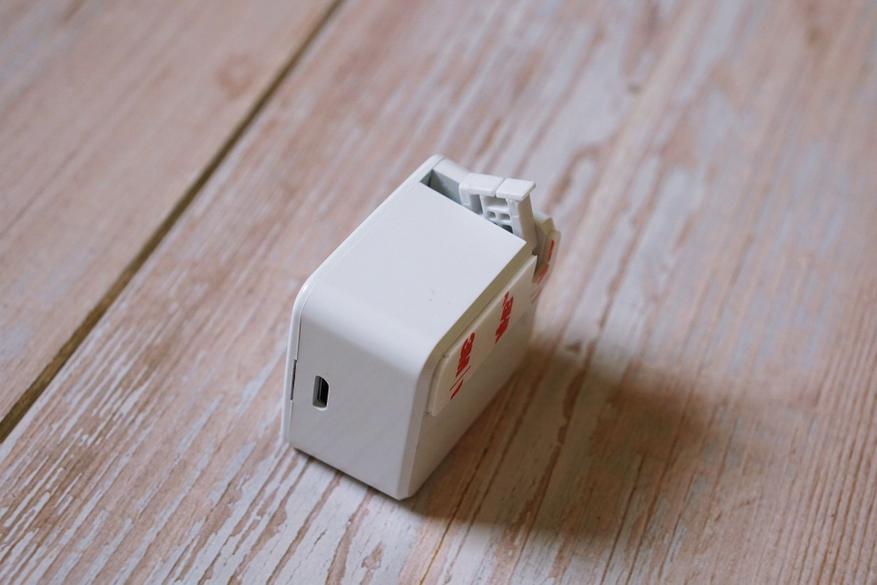

Устройство оснащено аккумулятором на 350мАч, поэтому на боковой стороне расположен зарядный порт microUSB:

Размеры устройства:

Вес:

 Чтобы включить прибор нужно нажать и подержать единственную маленькую кнопку над надписью, светодиод замигает красным и девайс выдвинет рычаг-ногу:

Высота рычажка около 8мм:

В рычажке сделан разрез для того, чтобы в него можно было вставить леску, которая образует кольцо с небольшой площадкой с двухсторонним скотчем. Для чего она нужна расскажу чуть ниже:

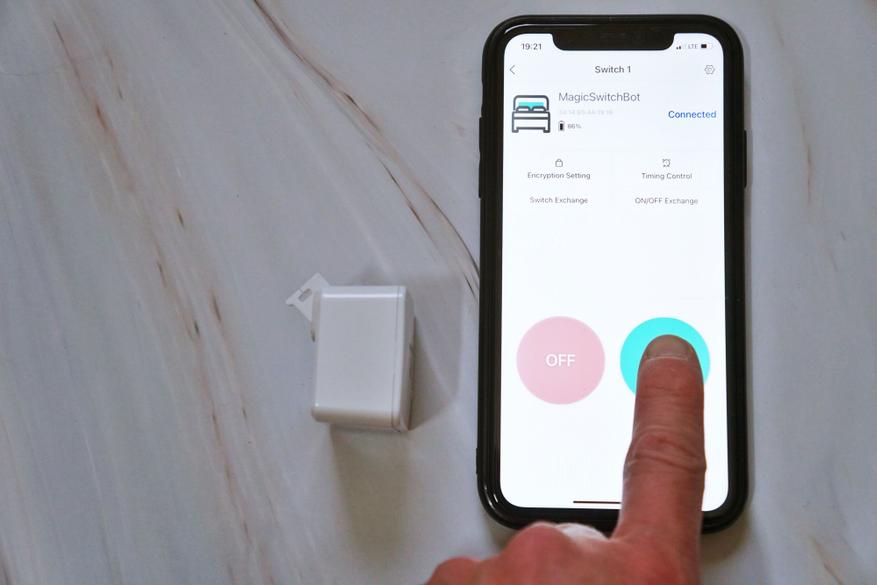

Для работы приборчика необходимо скачать приложение по QR-коду и войдя в него с включенным Bluetooth, запустить процесс соединения. Работать устройство может и IOS и с Android гаджетами. Если все прошло успешно, то увидим надпись «Connected», несколько кнопок, ID девайса и оставшийся заряд батареи:

В настройках можно поменять имя устройства, задать помещение где оно установлено. Есть таймер срабатывания от 5 до 240 минут:

Присутствует функция обновления firmware, можно задать пароль, чтобы управлять выключателем могли только знающие его пользователи:

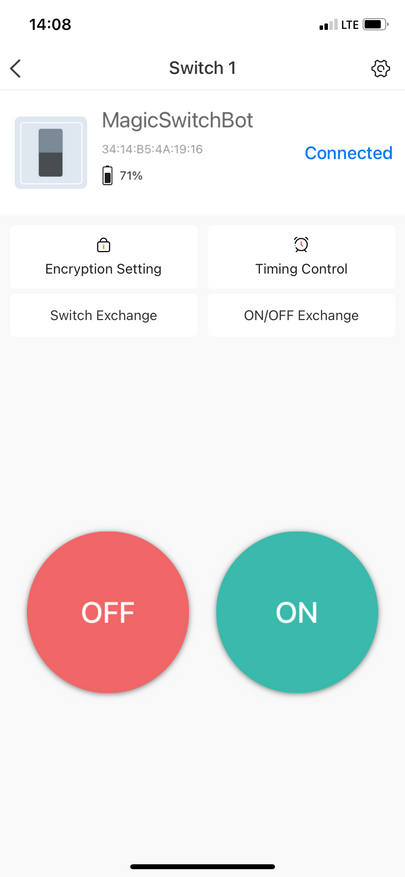

Сам интерфейс управления очень простой. Работать прибор может в двух режимах: «AUTO», когда на дисплее отображается одна управляющая кнопка по центру или в режиме «ON/OFF» когда на дисплее отображаются две кнопки (их, кстати, можно поменять местами):

Разницу в режимах покажу на этих картинках:

В режиме AUTO (Normal mode)  нога отклоняется на 120 градусов, и возвращается обратно, в исходное положение. Этот режим подходит для нажимных переключателей-клавиш, нажимая в одно и тоже место которых, циклически происходит включение или выключение нагрузки:

Второй режим «ON/OFF» (на картинке выше «Add-On Mode»), по задумке авторов девайса, должен обеспечивать не только включение, но и выключение классических двухпозиционных переключателей, например, тех что используются для управления светом в каждой квартире. В это режиме  (при нажатии кнопки «ON», на дисплее смартфона), рычажок на девайсе выдвигается также на 120 градусов, но возвращается в положение как на правой картинке ниже:

Если же нажать кнопку «OFF», то рычаг двигается в другую сторону, полностью прячется в корпусе, после чего возвращается в исходное положение:

Для чего сделан этот алгоритм работы спросите Вы? Я вот далеко не сразу сообразил, т.к. ни в инструкции ни на странице товара не показано, что и как крепить, чтобы реализовать функцию включения и выключения света с помощью данной штуковины. Дальше начинается творческий процесс установки девайса и той пластиковой платформы с леской, которую я упомянул ранее.

Если MagicSwitchBox будет использоваться в режиме  «AUTO», то все просто, наклеиваем его на двухсторонний скотч на нижнюю или верхнюю часть рамки выключателя. Причем можно использовать как с плоскими, так и с выпуклыми формами (проверял на Legrand Valena):

Выбирать место установки (выше/ниже, правее/левее) нужно по ситуации, чтобы клюв коробочки уверенно нажимал на клавишу выключателя, но не упирался слишком сильно, т.к. на самом деле давление рычага достаточно сильное и он может просто оторвать коробочку от рамки.

Если все норм, то просто пользуемся. С обычным, выключателем, можно управлять выключением (или же наоборот, только включением):

С плоскими выключателями также работает нормально:

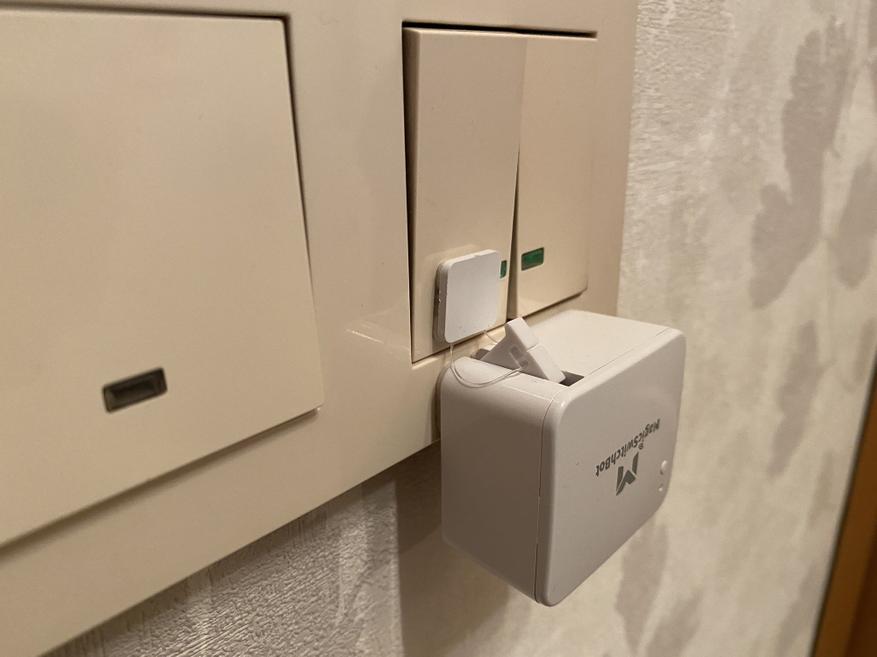

Если же мы хотим чтобы «МэджикБокс» и включал и выключал — нужно немного помучиться, т.к. придется подбирать правильное место наклеивания пластиковой платформы с леской на выключатель. Нужно чтобы устройство не только умудрялось нажимать рычажком на клавишу выключателя, не отрывая коробку от рамки, но и при движении «ноги» в обратном направлении (при нажатии кнопки «OFF» в приложении), натягивать леску и «вытягивать» клавишу выключателя, меняя ее положение:

Задачка на самом деле та еще и не с каждым переключателем света это получится. Наверное поэтому производитель об установке и пишет очень скупо, типа «разбирайтесь сами»:

Что касается других применений, тут как говорится «фантазия и отвага» :) Попробовал поставить на чайник, не получилось — отваливается:

Теперь кратко об остальных нюансах...

Управляться может с разных устройств. Чтобы осуществить Reset девайса нужно, шесть раз нажать на кнопку. Устройство постоянно готово к работе, при загрузке приложения готовность около 2-3 секунд. Дистанция уверенного приема сигнала от смартфона около 12 метров. Потребление у устройства весьма скромное, в режиме ожидания (без работы) за месяц заряд уменьшился на 10%. Проверил как уменьшается заряд при активной работе — на 350 циклов в режиме «AUTO», ушло всего 3% заряда. Когда заряд аккумулятора низкий, то светодиод начинает мигать. Зарядка осуществляется током 0.2А, емкость соответствует заявленной (350мАч), заряжать можно не снимая с выключателя, просто подключив повербанк:

Если кого-то интересует интеграция с умным домом на базе Home Assistant то для обзорного устройства уже есть программный компонент для встраивания.

Разобрал, чтобы посмотреть, что внутри:

Приятно удивило, что вся механика редуктора изготовлена из металла:

 В целом, «зверушка» весьма забавная, хотя и весьма специфическая. Возможно кому-то будет интересна как для простого бытового использования (для добавления «беспроводности» какому-то механическому выключателю или кнопке), так и в качестве экспериментов в системе умного дома. Покупал тут, а здесь продвинутая версия с разными «ногами» :)
