Здравствуйте друзья

В этом видео мы поговорим про еще одну новинку для умного дома от Aqara — это zigbee датчик присутствия. Этот датчик, функционально очень похож на датчик движения, главным отличием от него является — гораздо более высокая чувствительность и настраиваемый интервал между событиями. Например, обычный датчик движения, перестает реагировать на относительно неподвижно сидящего человека и считает что движения нет, а для его активации нужно помахать рукой. То датчик присутствия будет реагировать на самые мельчайшие движения, вплоть до дыхания, обмануть его, живому человеку, будет крайне сложно.

Где купить?

  • Aliexpress — на момент публикации в обзоре в наличии нет
  • JD.COM — 299 юаней

Параметры

  • Модель: RTCGQ13LM
  • Тип: датчик присутствия
  • Расстояние обнаружения: 5 метров
  • Угол охвата датчика: 60 градусов
  • Площадь обнаружения: круг диаметром 6 метров, на расстоянии 5 метров
  • Интерфейс: Zigbee 3.0
  • Диапазон рабочих температур: -10 + 50 С
  • Влажность не более: 95%
  • Класс защиты: IPX5 — защита от водяных потоков с любого направления.
  • Размер датчика: 74х74х43,3 мм
  • Размер крепежного модуля: 113х113х41 мм
  • Питание: 2хCR2450
  • Срок работы от одного комплекта: 6 лет

Поставка

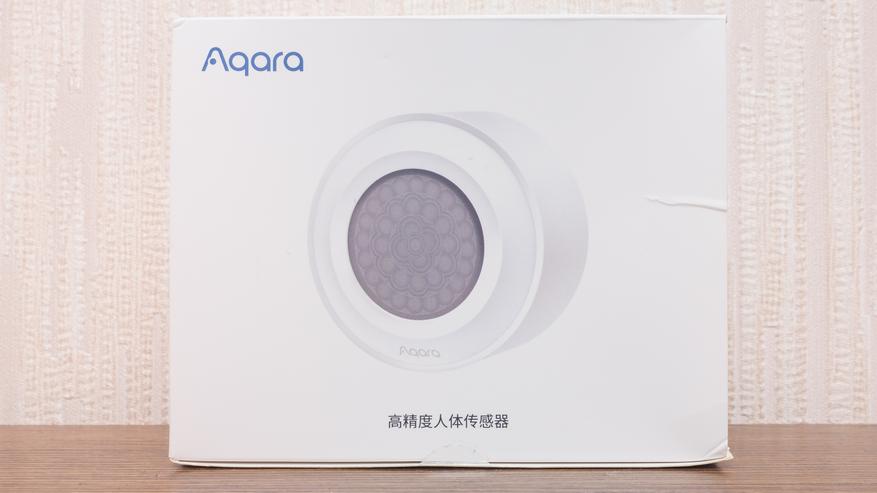

Поставляется устройство, в характерной для экосистемы белой картонной коробке, на крышке которого находится фотография датчика. Кроме названия бренда все остальные символы — иероглифы.  На задней стороне — краткие параметры датчика, практически все надписи тут — тоже иероглифами, что говорит о том, что эта версия предназначена для внутреннего китайского рынка.

По опыту скажу, что устройства для глобального рынка имеют коробки намного большего размера чем для внутреннего и лучшую защиту от повреждений. Тем не менее и вариант для внутреннего рынка доехал в целости и сохранности.

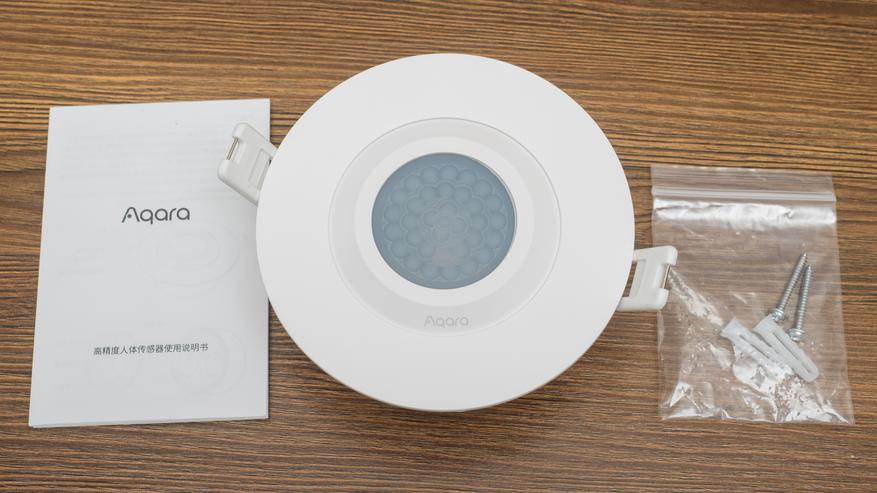

В комплекте — датчик присутствия в установочном кармане, небольшой буклет с инструкцией и комплект крепежа.

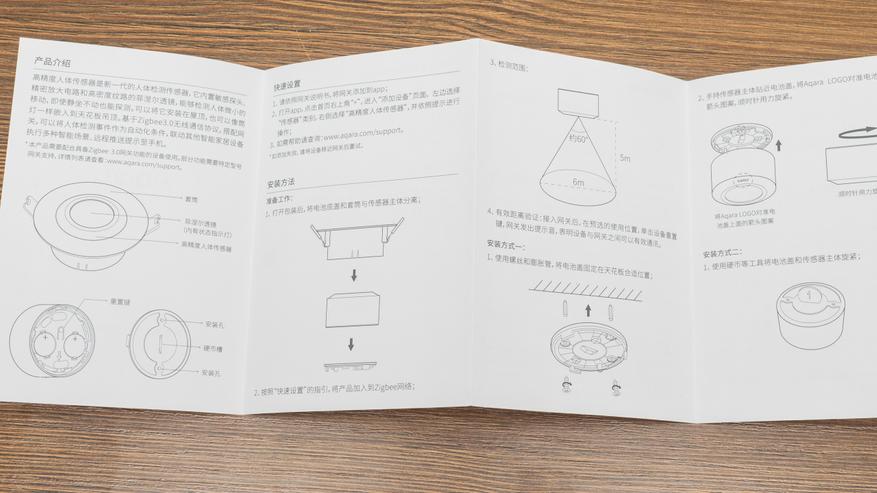

Инструкция, естественно, полностью на китайском, при желании можно воспользоваться переводчиком с камерой, но никаких дополнительных данных к тому что я сказал — тут не найдется.

Конструкция

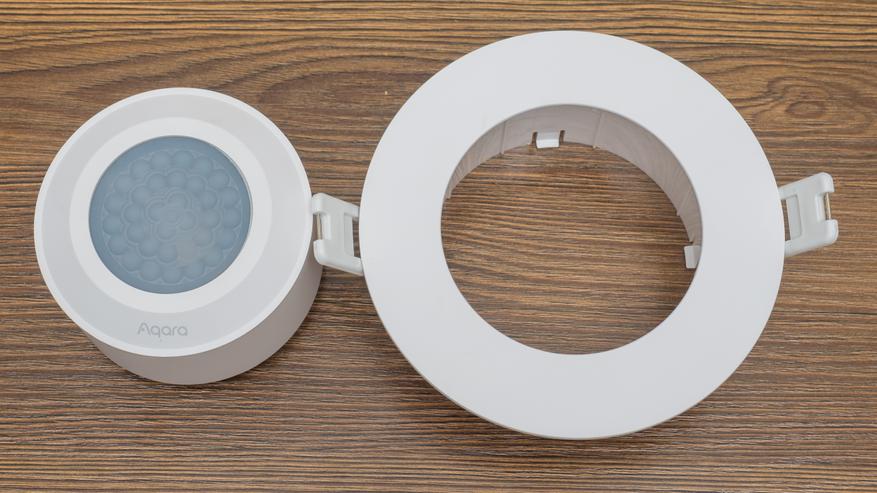

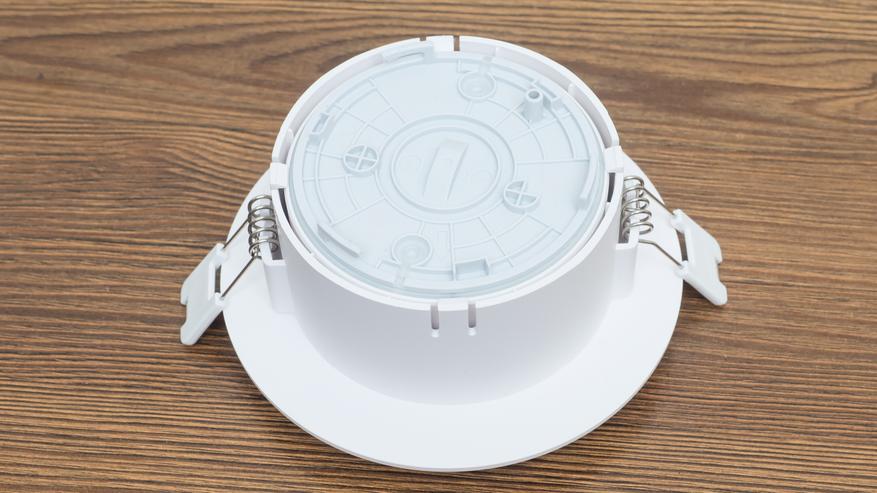

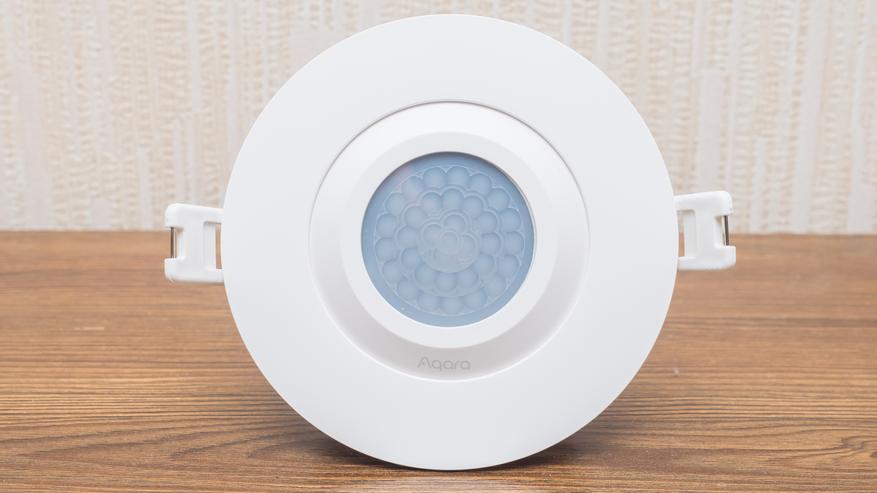

Датчик может устанавливаться в потолок, по принципу спот светильников. Установочный карман для такого способа крепления идет в комплекте.

Диаметр внешней рамки кармана — 11,3 см, диаметр отверстия в которое он сможет войти — должен быть не меньше 9 см и не превышать внешний диаметр.

Конструкция разъемная, датчик предполагает и самостоятельную установку на потолок или стену без кармана.

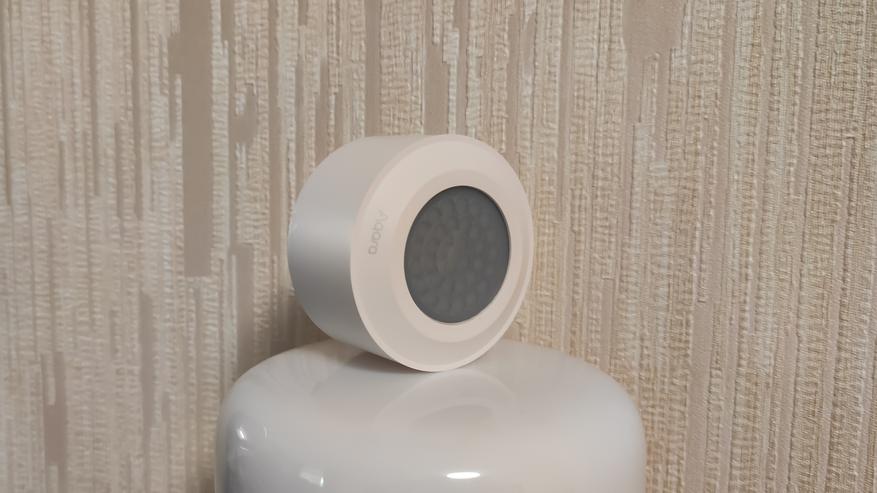

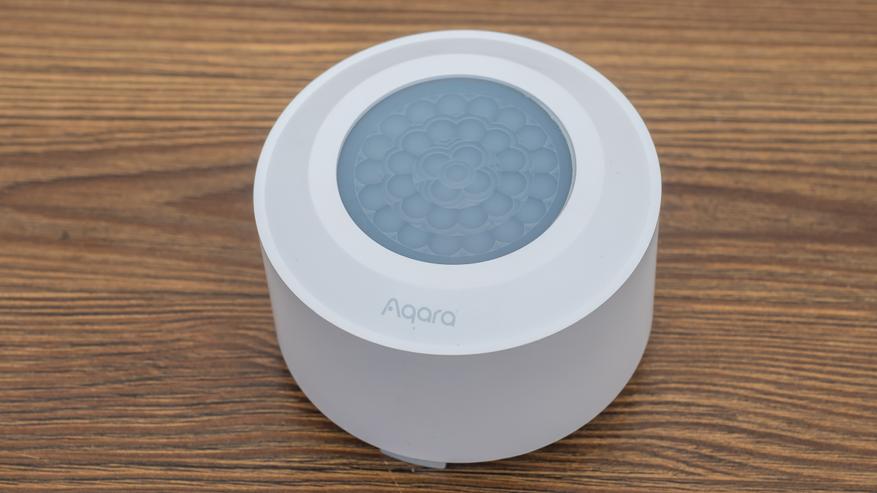

Датчик представляет собой шайбу диаметром 74 и толщиной 43 мм. Большую часть фронтальной поверхности занимает полупрозрачный экран сенсора. Как можно увидеть — экран неоднородный, имеет вид то ли цветочных лепестков, то ли рыбьей чешуи.

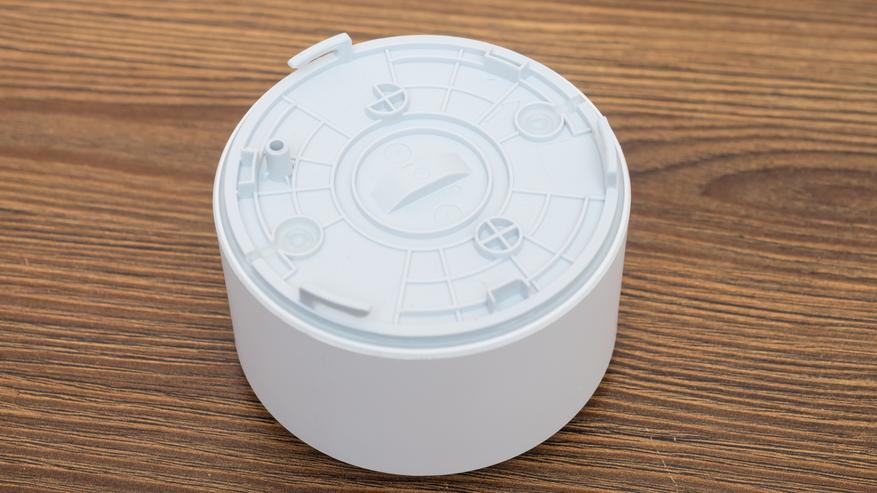

Задняя крышка в транспортировочном положении установлена задом наперед, это сделано специально, чтобы ее было легко снять. В стандартном положении, если крышка не закреплена жестко на стене или потолке — снять ее очень сложно. Комплектный крепеж предназначен как раз для нее.

Разборка

Под крышкой — находится батарейный отсек, тут применяется сразу два элемента CR2450, очевидно для того, чтобы увеличить интервал замены батареек, который по заявлению производителя составляет 6 лет.

От себя могут добавить, что мои самые первые датчики движения Xiaomi, которые работают на такой батарейке и стоят в проходных местах начала 2017 года, и по состоянию на конец 2020 — я батарейки еще не менял.

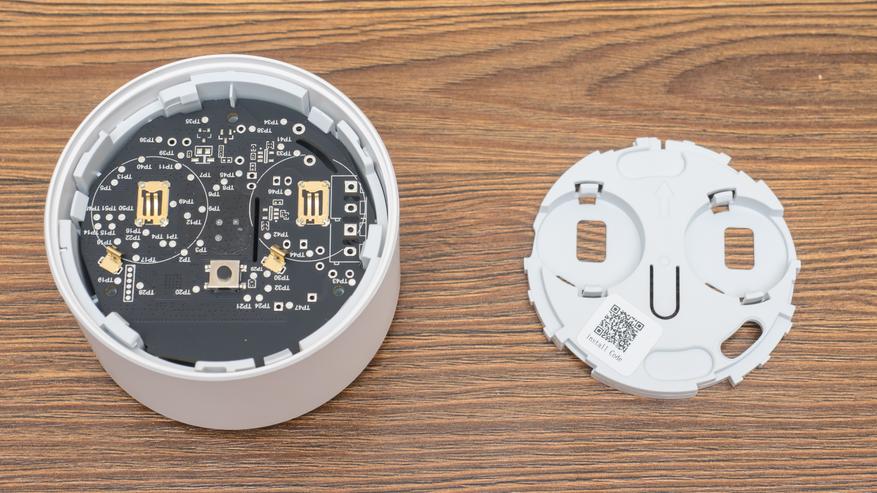

Верхняя пластиковая крышка держится на паре защелок, при помощи пары старых пластиковых карт ее можно несложно снять.

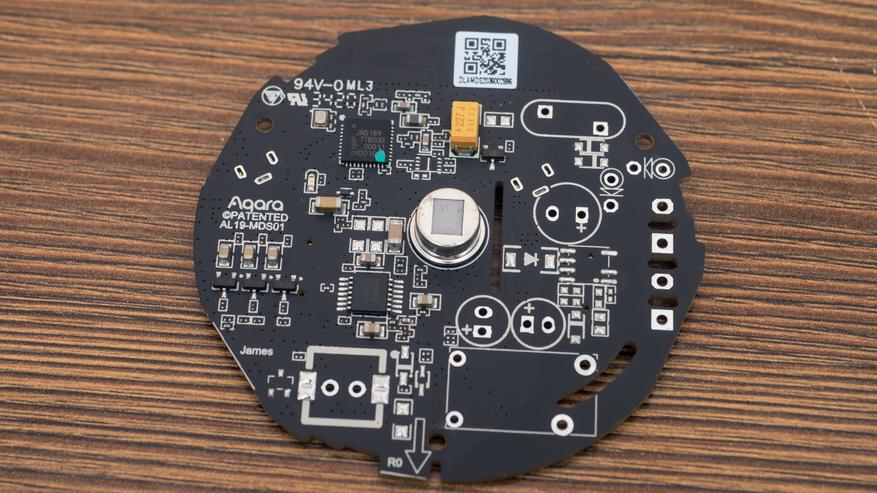

Плата датчика — тоже держится только на защелках, хотя тут явно есть три отверстия для крепления саморезами. Непонятно почему решили на них сэкономить.

Внутренняя сторона с датчиком — который внешне не отличается от таких в обычных датчиках движения. Еще вопросы вызывает большое количество места с неразведенными элементами, возможно будет какая-то более многофункциональная версия такого устройства.

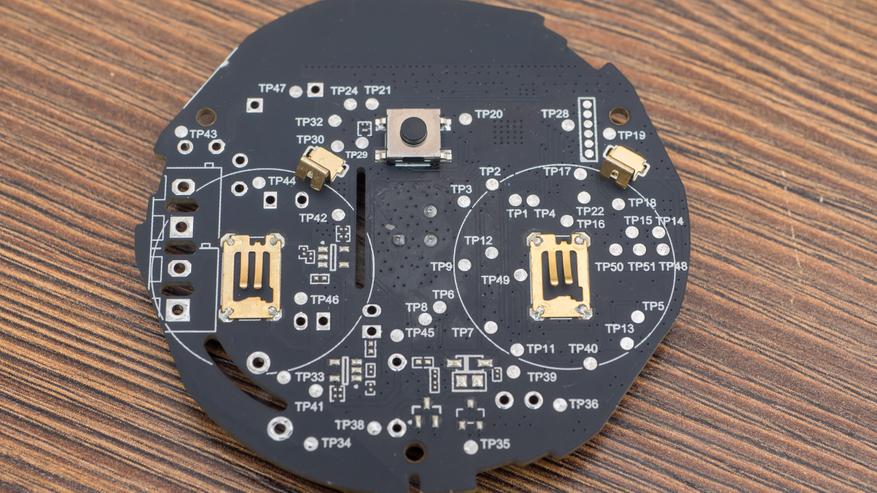

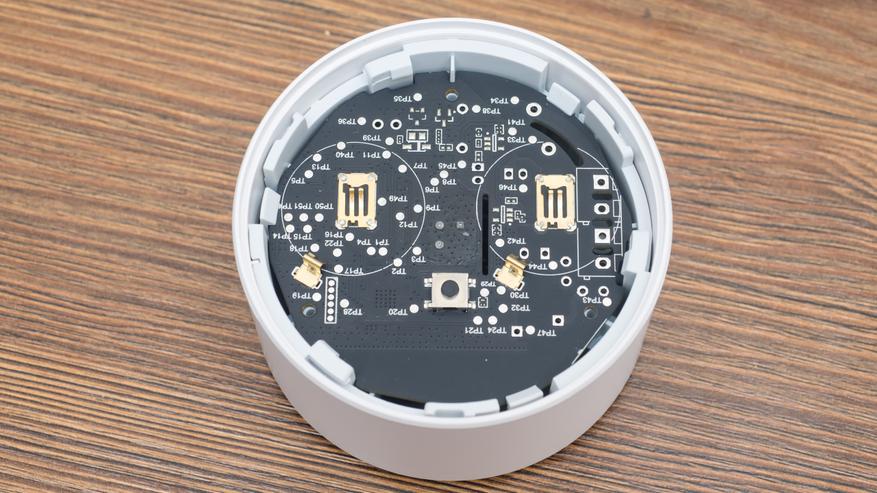

На внешней стороне — имеется кнопка для перевода в режим сопряжения и два посадочных места для установки элементов питания.

Экран датчика с внутренней стороны. Его необычная конструкция, судя по всему, тоже играет не последнюю роль в работе устройства.

Aqara Home

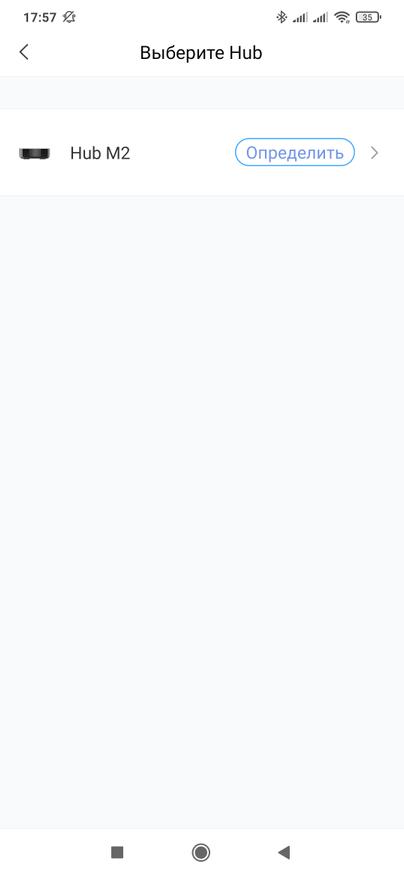

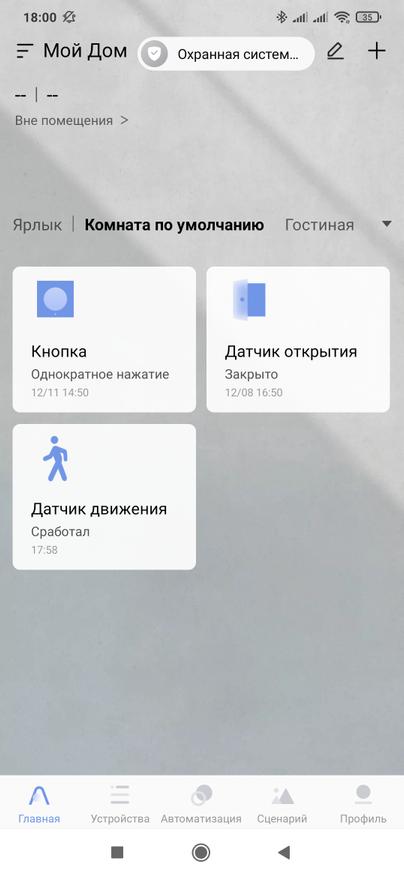

Логическую часть начнем с родного приложения Aqara Home. Датчик, естественно, поддерживается в нем, его можно выбрать из списка, после чего указать к какому шлюзу его подключать — у меня это Aqara M2 после чего останется выбрать имя и локацию.

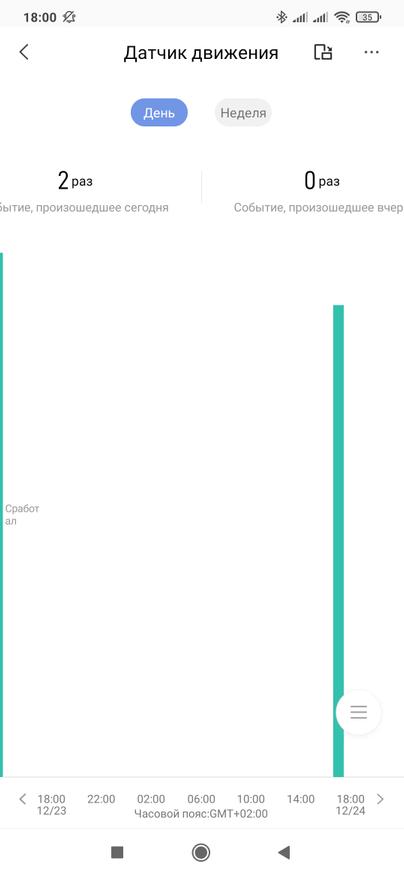

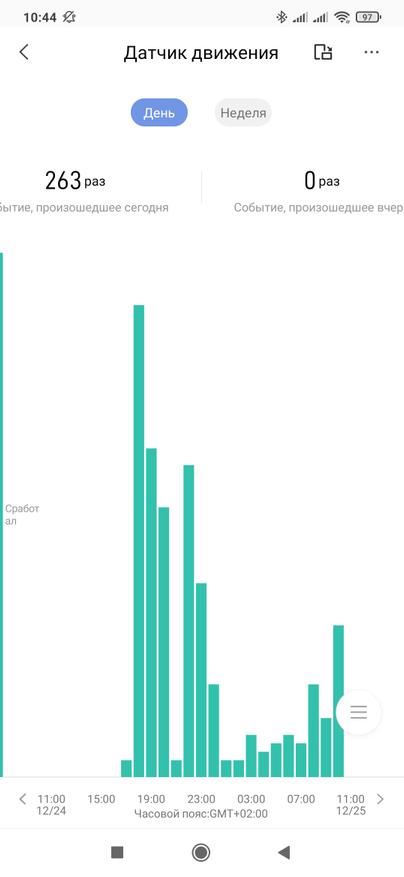

После этого появляется плагин устройства — при его запуске отображается диаграмма по количеству срабатываний, в разрезе дня или недели.

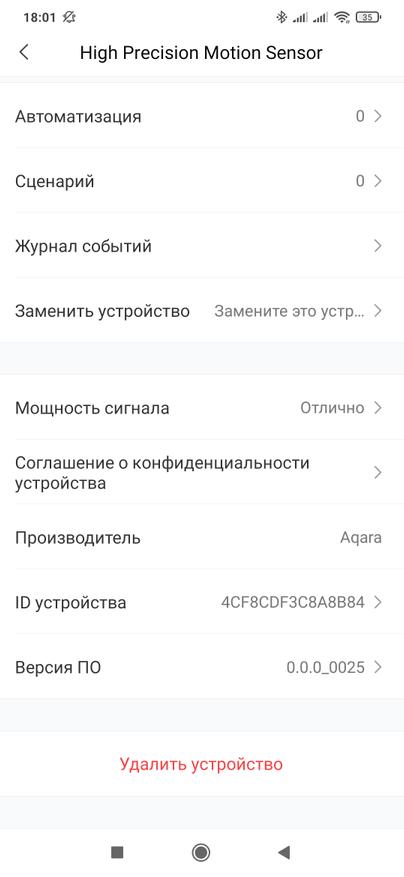

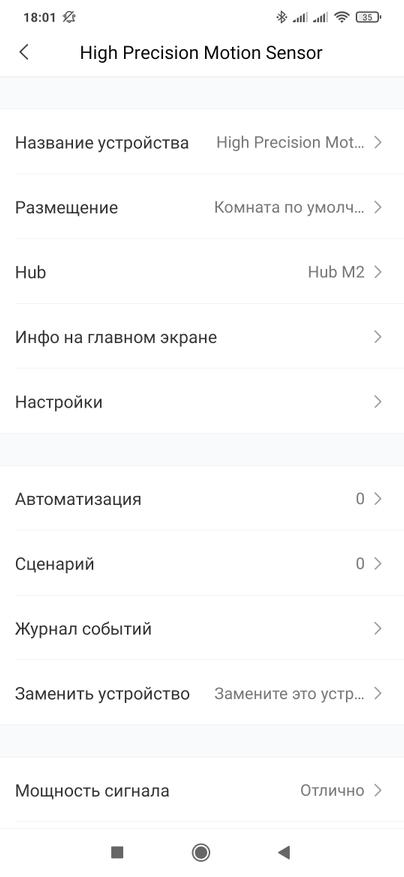

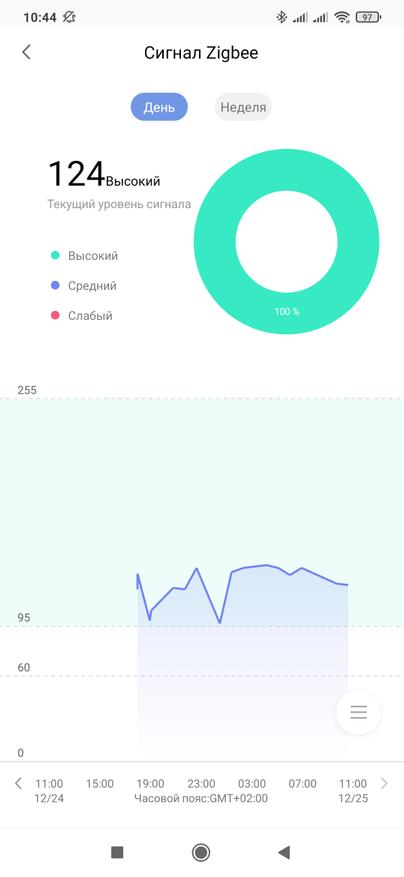

В настройках можно поменять название устройства и локацию посмотреть в каких автоматизациях оно участвует. Есть журнал срабатываний, из которого видно, что по умолчанию интервал обнаружения стоит — 1 минута. Есть и меню в котором можно посмотреть качество сигнала zigbee.

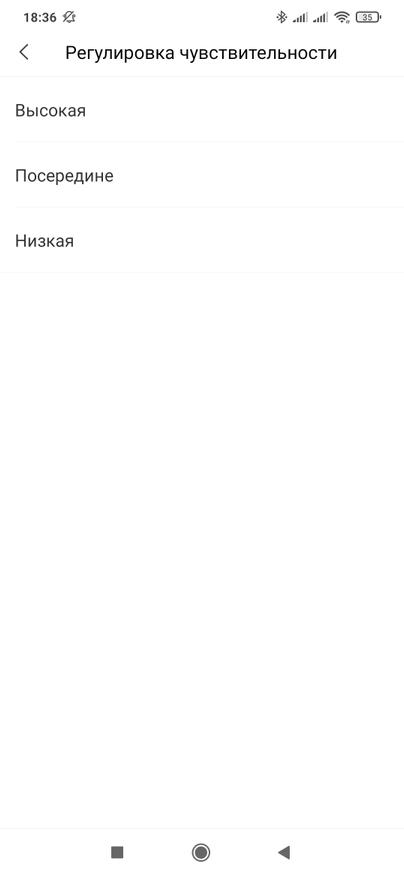

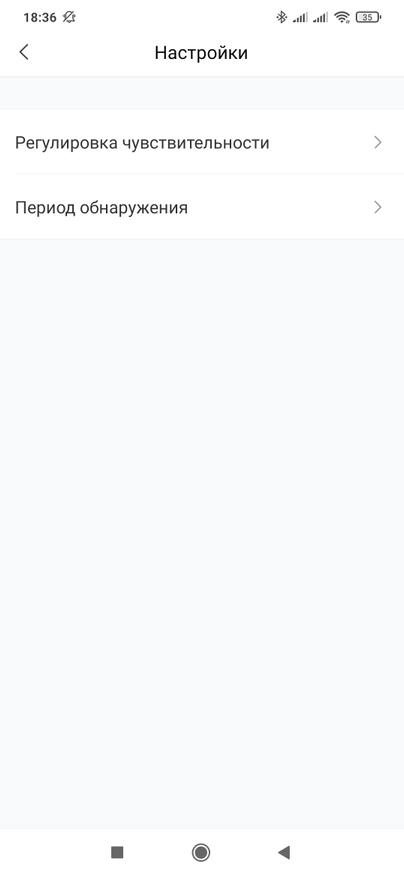

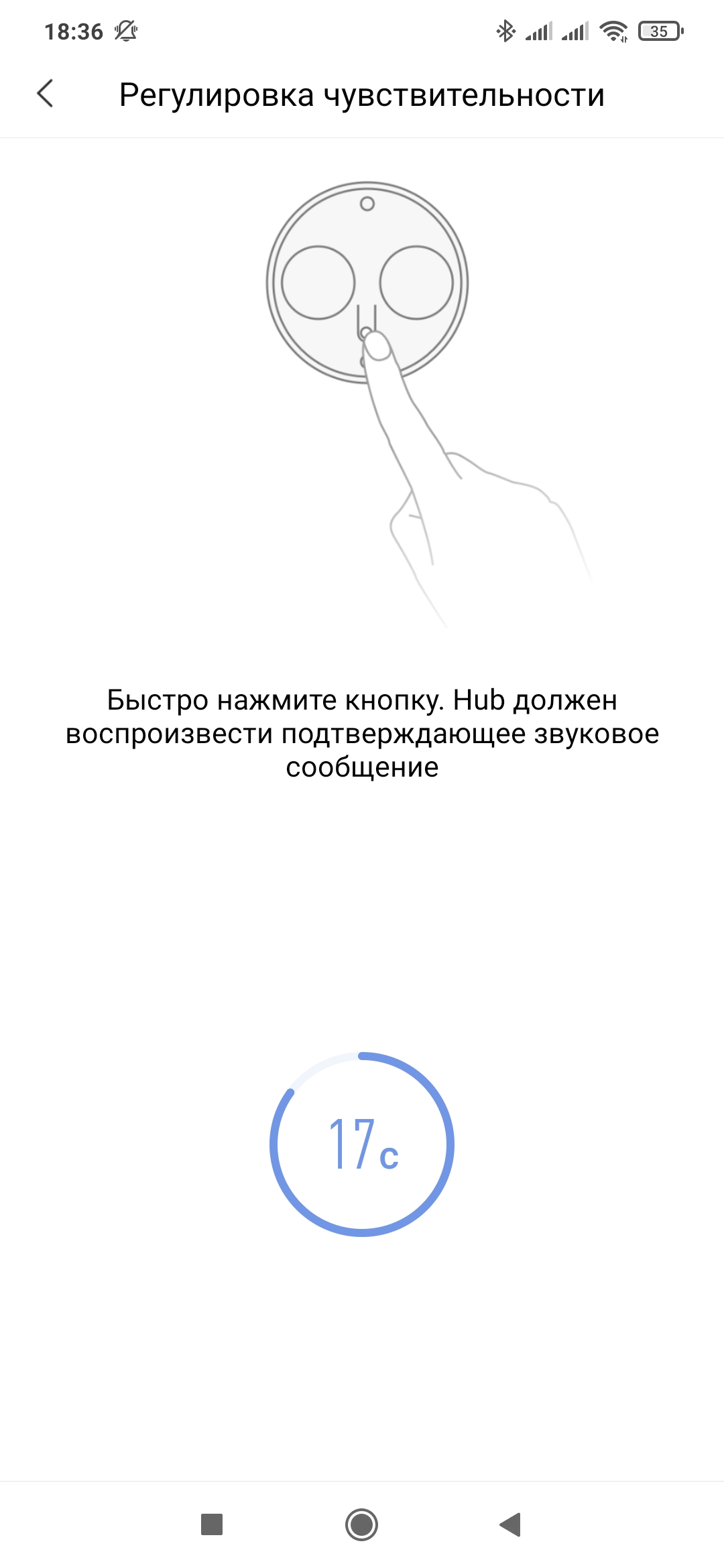

Датчик можно настраивать, во-первых по уровню чувствительности — их есть три высокий, средний и низкий. Выбор нужно подтвердить нажатием на кнопку датчика. Такой же принцип настройки используется например у датчиков вибрации, а с учетом метода установки этого устройства, настраивать нужно до монтажа.

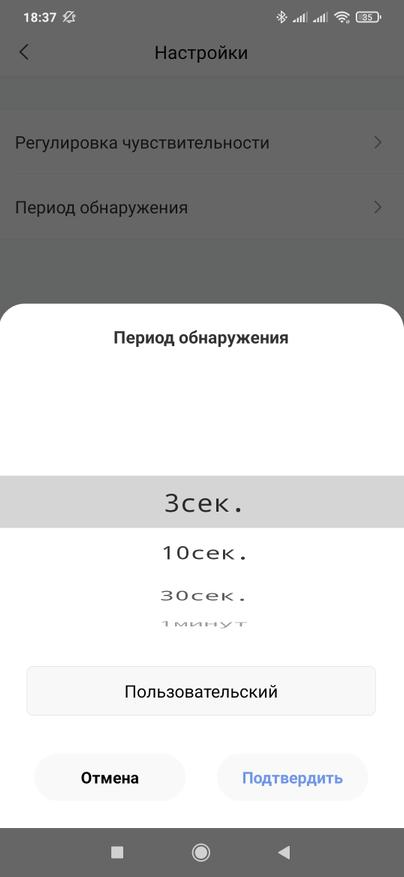

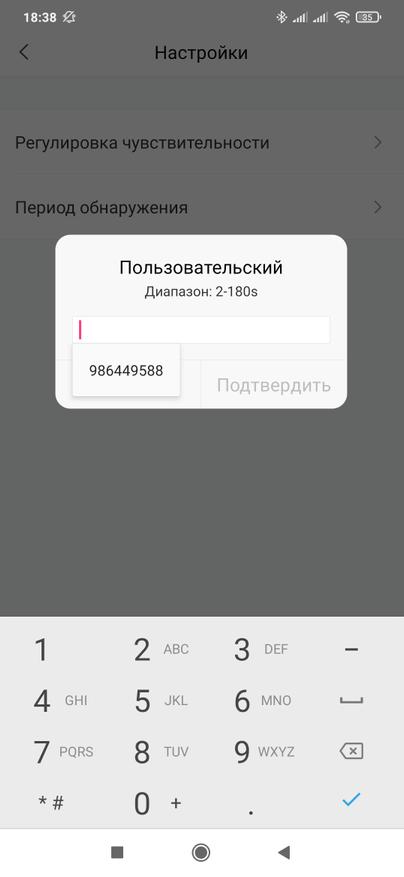

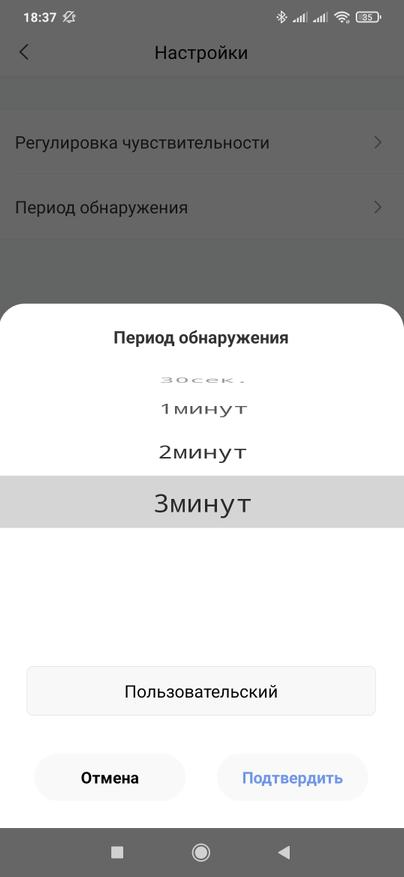

Так-же настраивается период обнаружения — от трех секунд, до трех минут, в том числе можно выбрать любое значение этого параметра. Чем меньше этот период тем чаще датчик будет генерировать события.

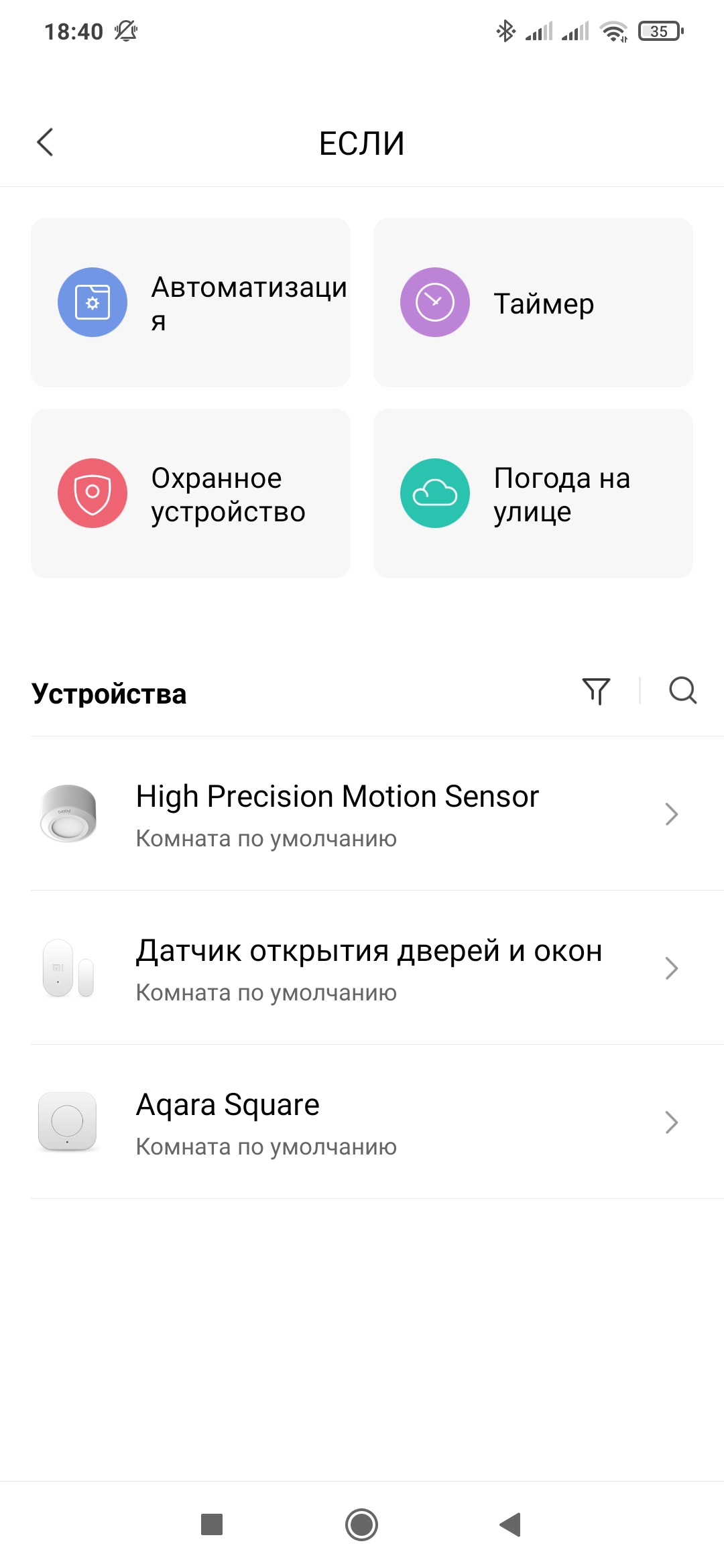

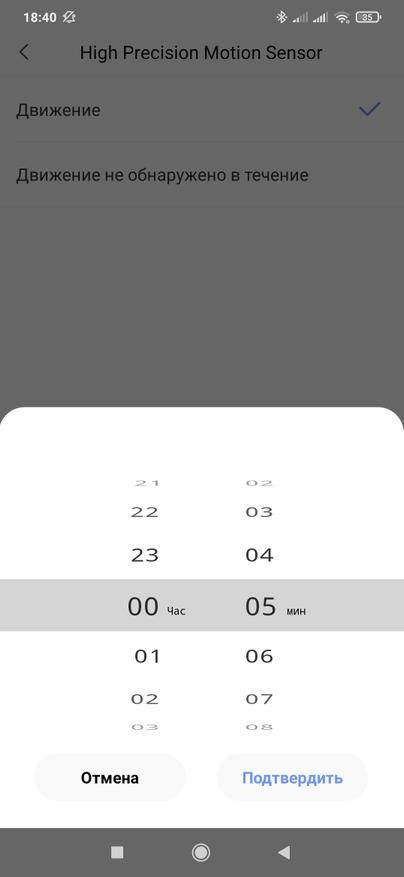

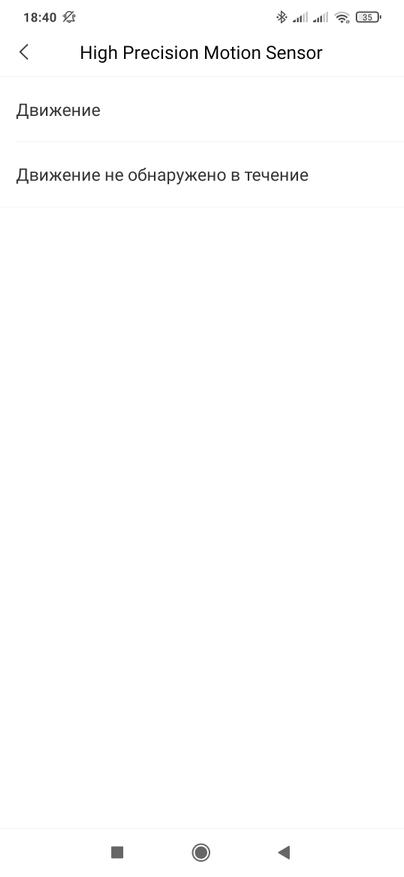

В автоматизациях, датчик может работать только в разделе ЕСЛИ в качестве триггера и предлагает два варианта событий — обнаружение и отсутствие движения. Во втором случае можно выбирать интервал от минуты до суток.

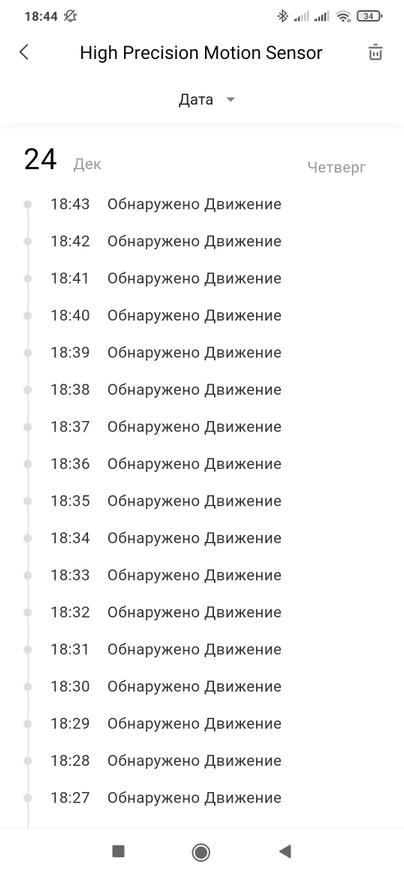

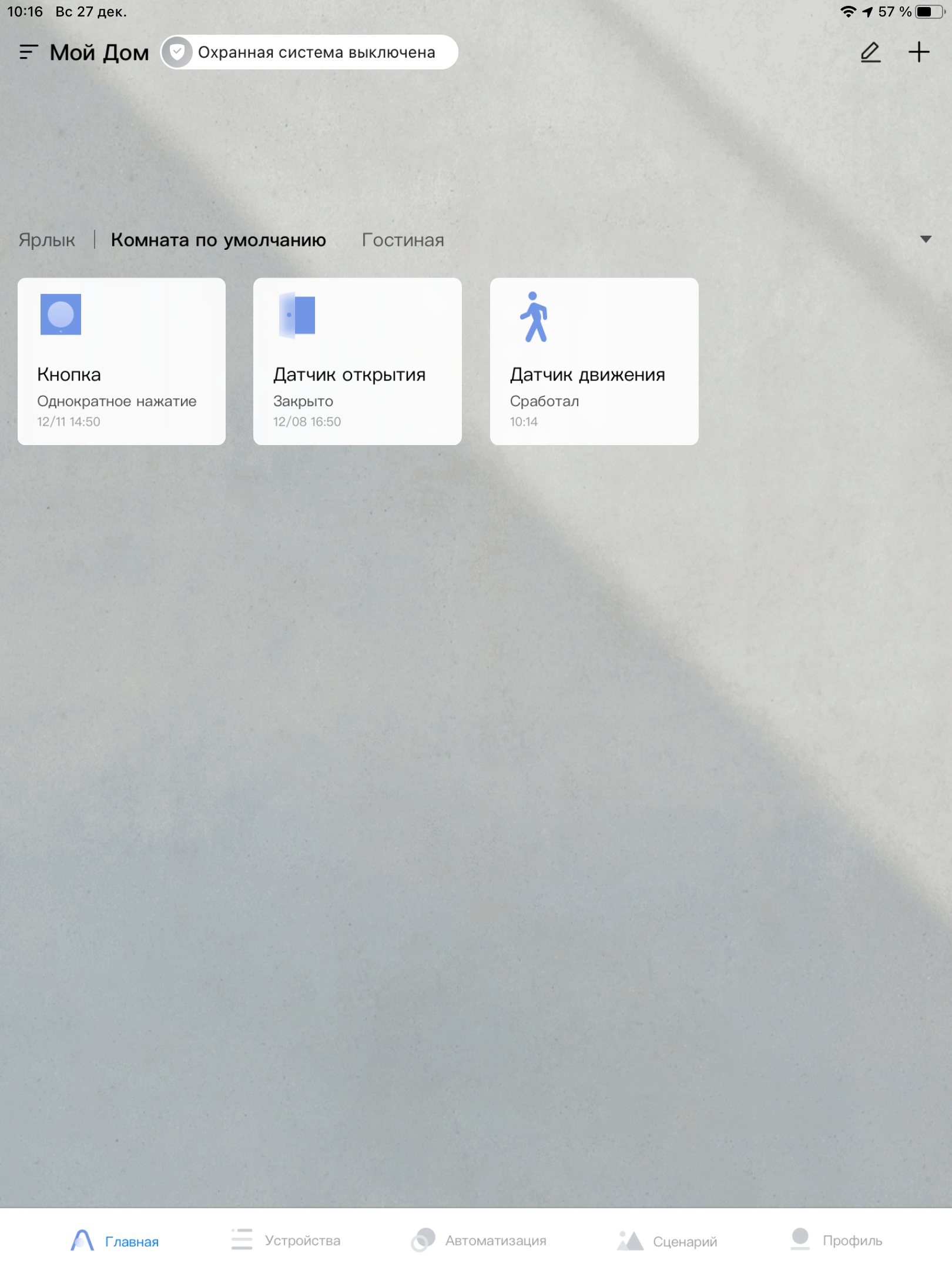

Особенностью этого датчика является то, что в интерфейсе Aqara Home — не показано наличие или отсутствие движения, а просто время последней сработки. То есть нужно ориентироваться по нему и текущему времени.



Apple HomeKit

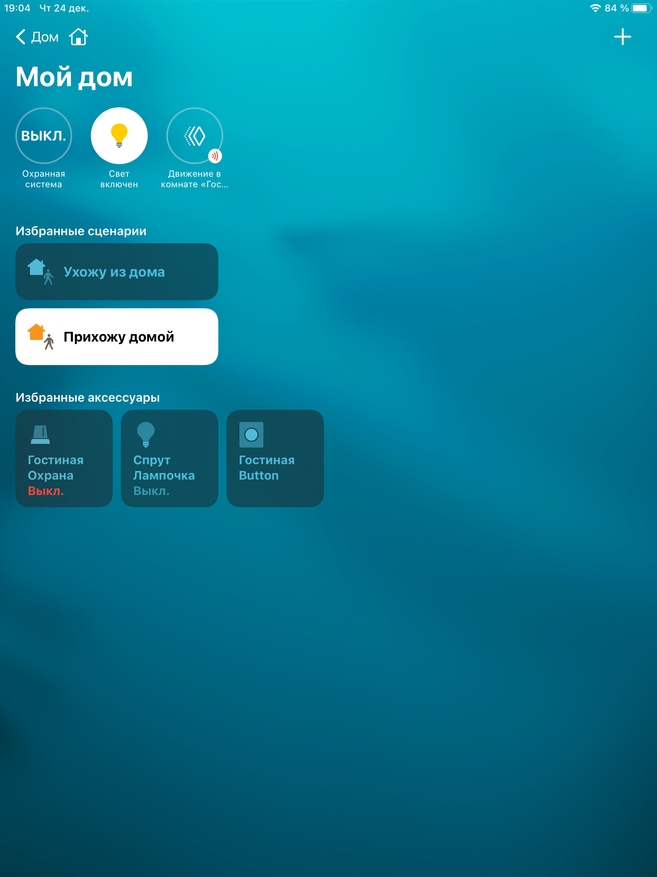

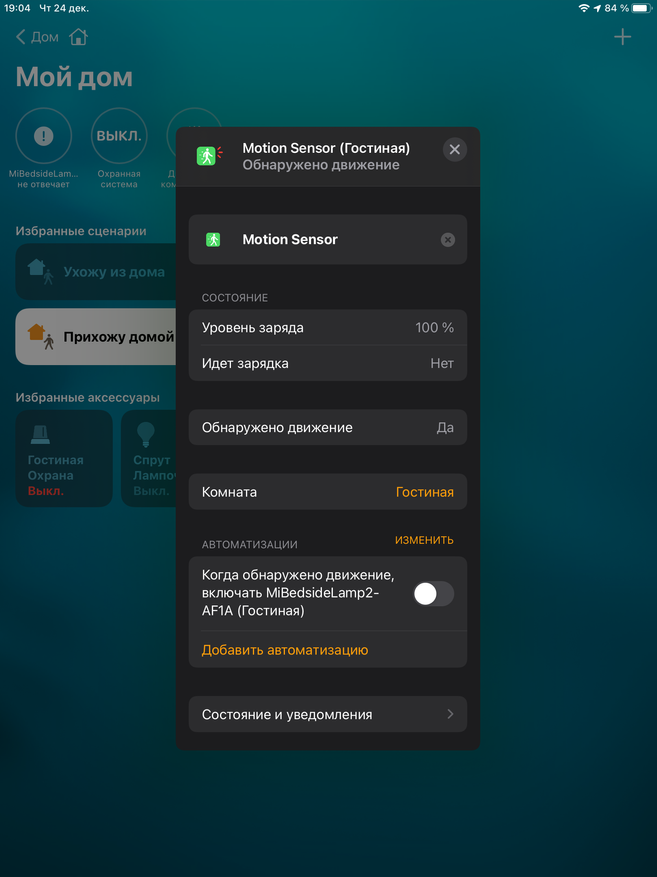

Датчик автоматически, через шлюз подключенный как мост, пробрасывается в Apple HomeKit. При обнаружении движения — статус датчика появляется в верхней строке устройств, таким образом тут уже можно понять, есть ли сработка в данный момент, не нужно прикидывать по времени.

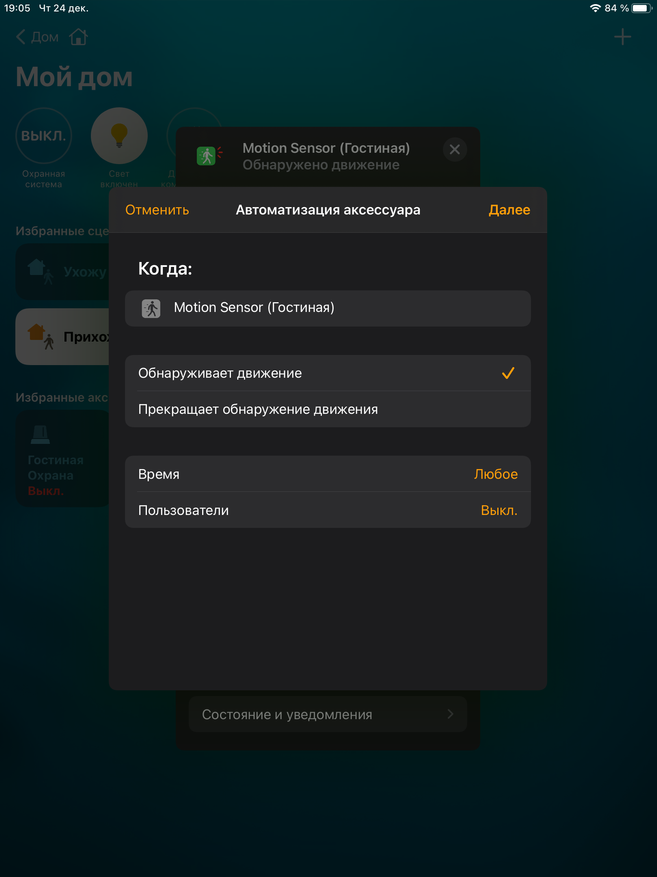

Класс устройства — сенсор движения, он, аналогично Aqara Home может участвовать в автоматизациях по обнаружению и отсутствию движения.

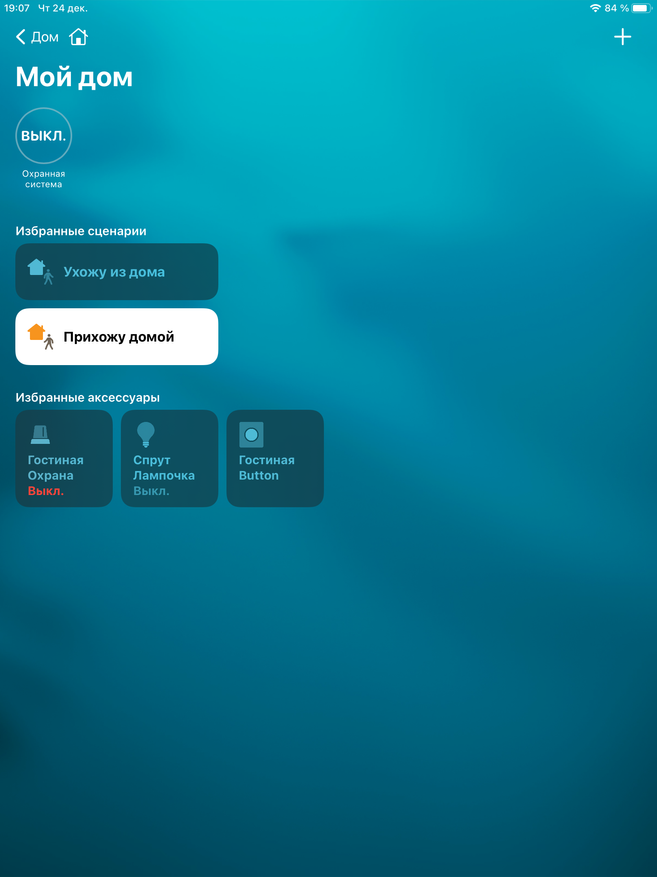

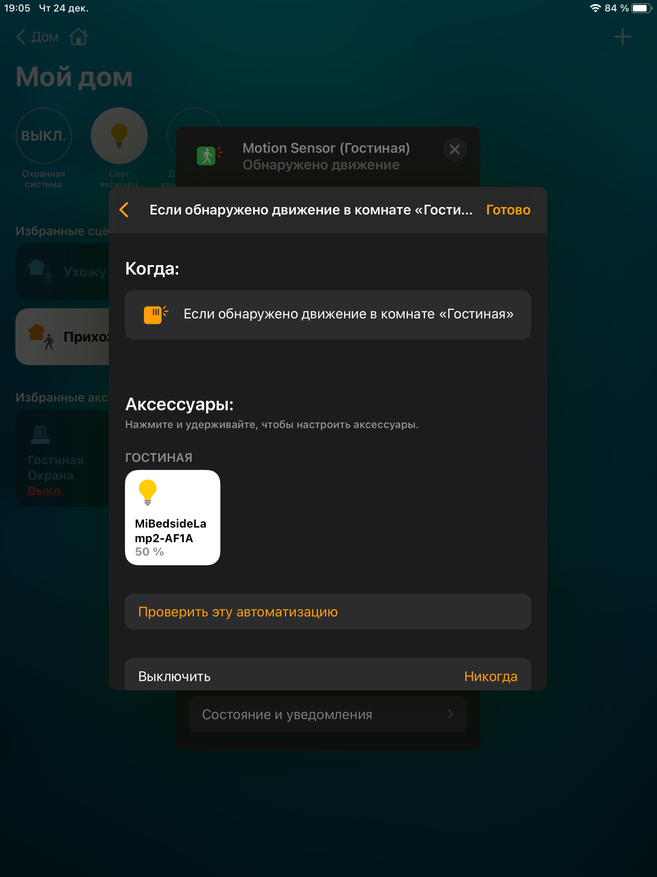

Кроме предлагаемых всегда и везде — ухожу из дома и прихожу домой, можно настроить включение светильника, собственно кейсы со светильником, думаю, будут самыми актуальными именно для такого датчика.

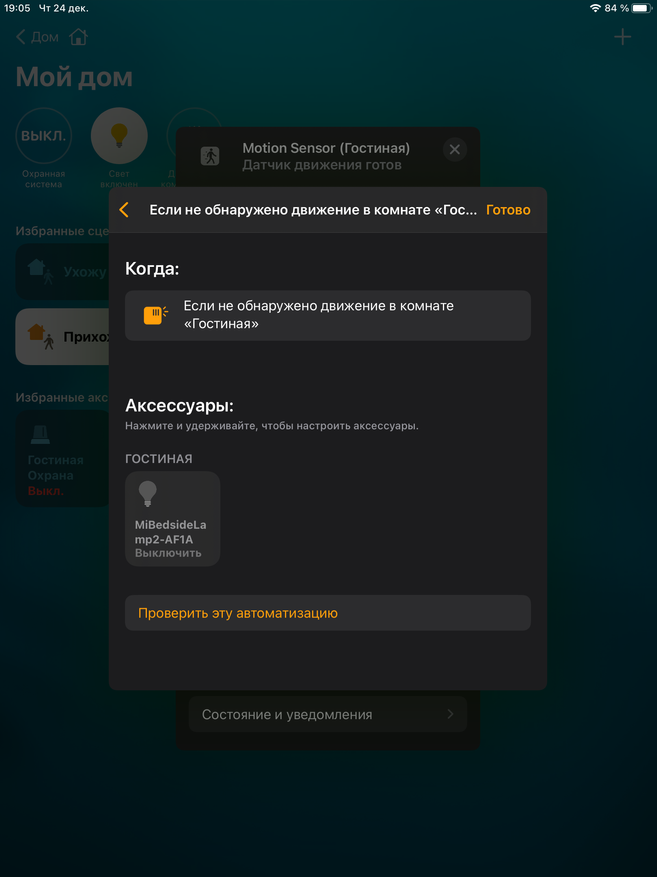

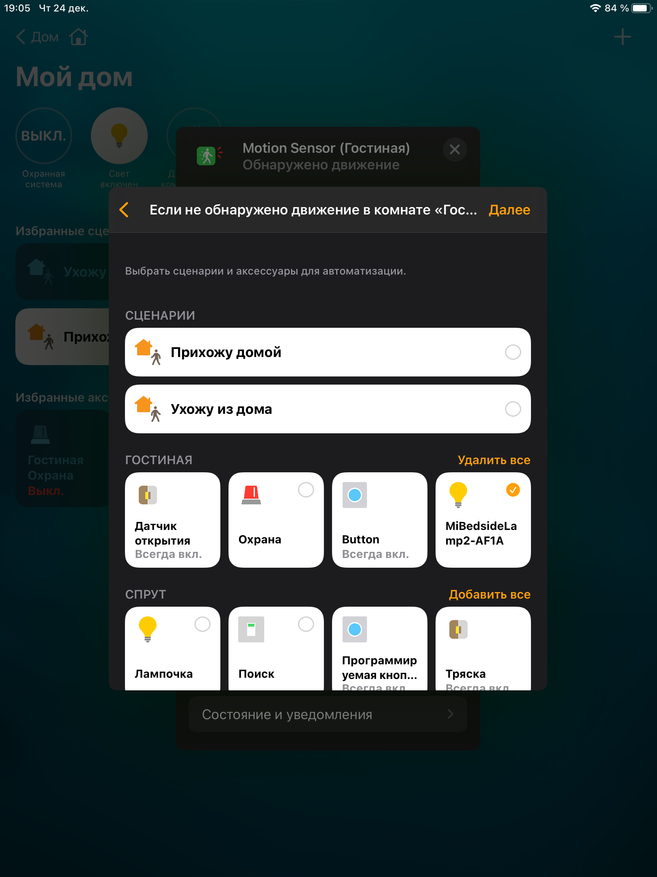

Соответственно на событие — нет движения — выключение. Благодаря возможности задать очень небольшой промежуток между событиями обнаружения движения, а также высокой чувствительности датчика — можно вообще обходится без задержки после события движение нет.

Пример работы такого сценария — при обнаружении движения включается свет, который будет работать до того момента пока движение не прекратится

Экспериментальным путем я выяснил что в Homekit, датчик остается активным в течении одной минуты после обнаружения последнего движения. Очевидно это актуально и для Aqara Home

Mihome

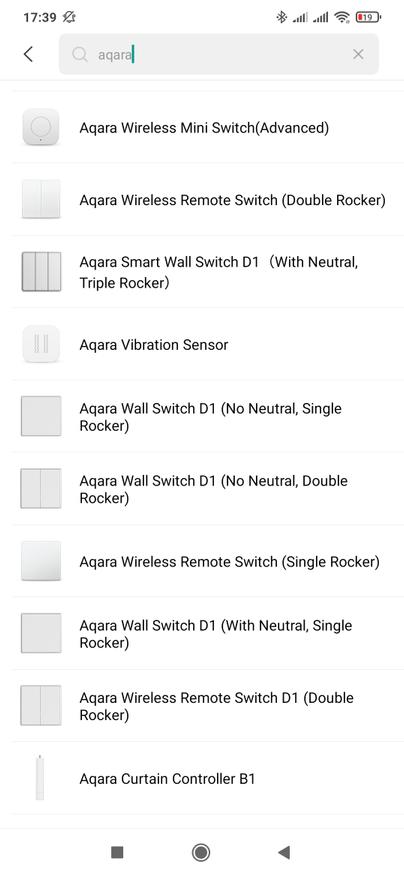

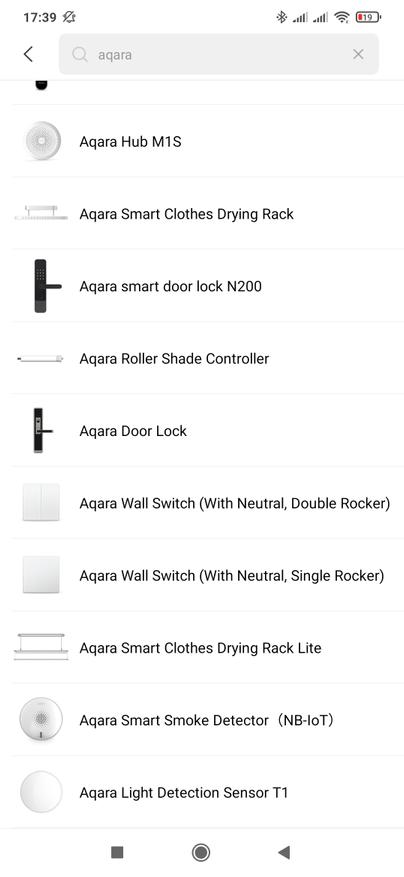

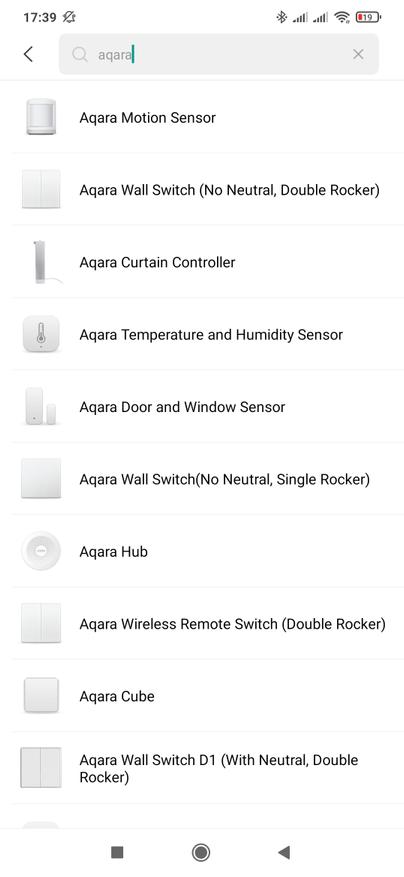

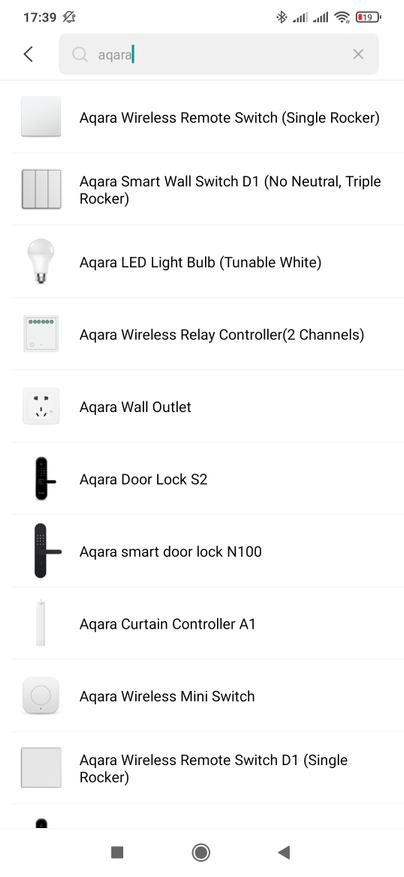

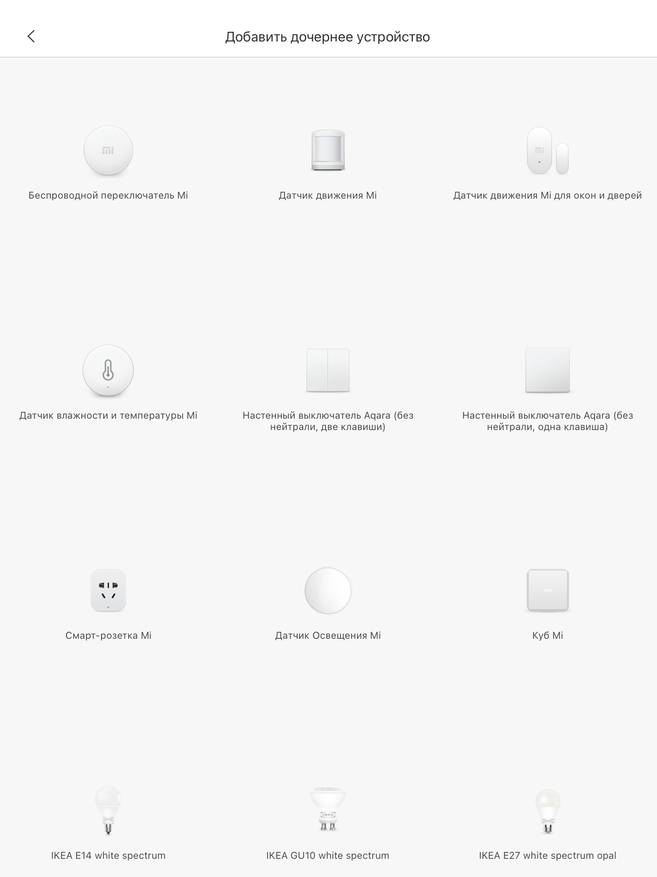

Вот перечень устройств от Aqara, которые поддерживаются в приложении Mihome. К сожалению, ни героя обзора, ни впрочем как уже побывавших в моих предыдущих реле Aqara T1 или шлюза Aqara M2.

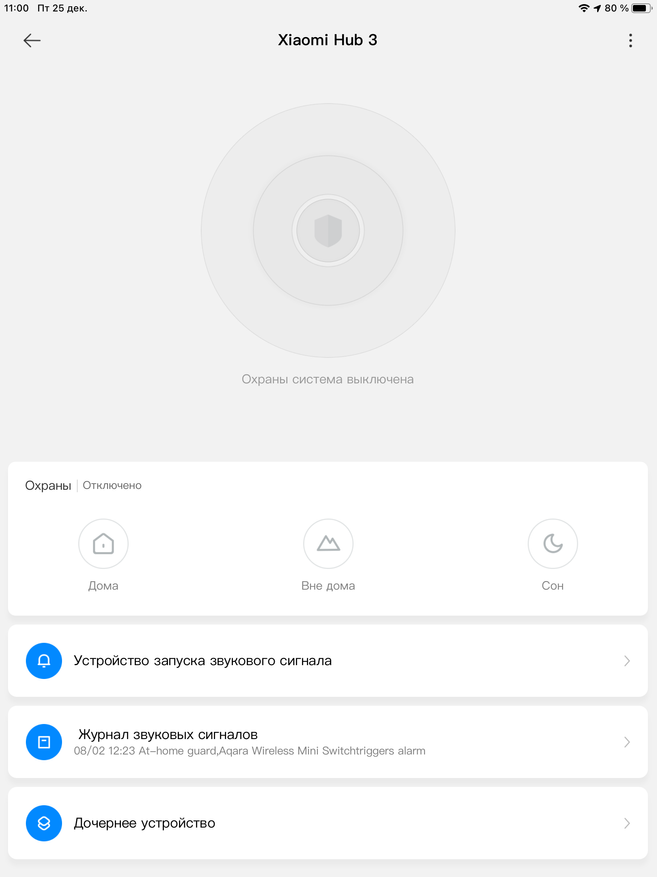

Чисто физически, датчик можно подключить, например к шлюзу Xiaomi третьей версии, который поддерживает протокол Zigbee 3.0 Для перевода шлюза в режим добавления новых устройств можно выбрать любой поддерживаемый датчик — это не имеет значения.

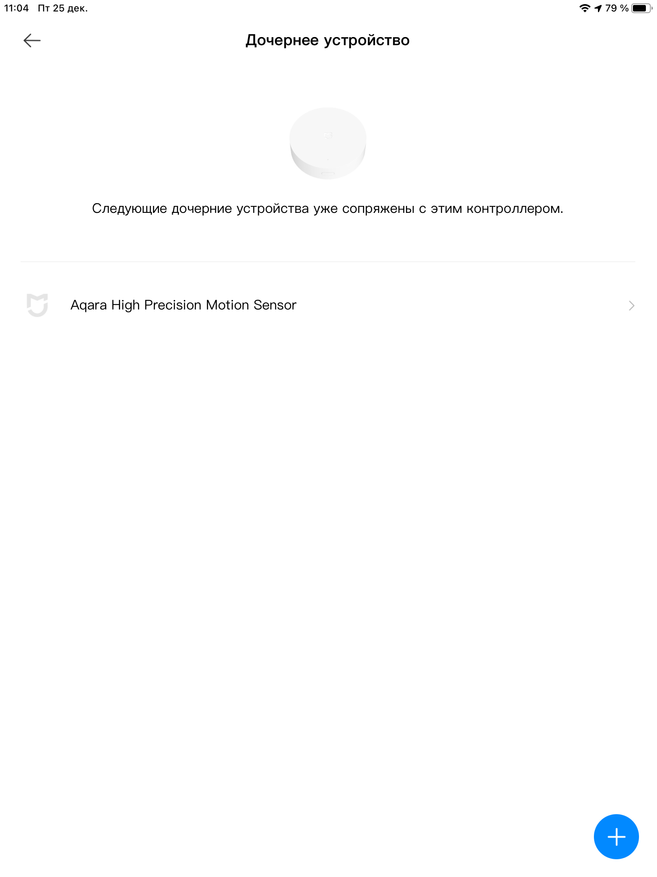

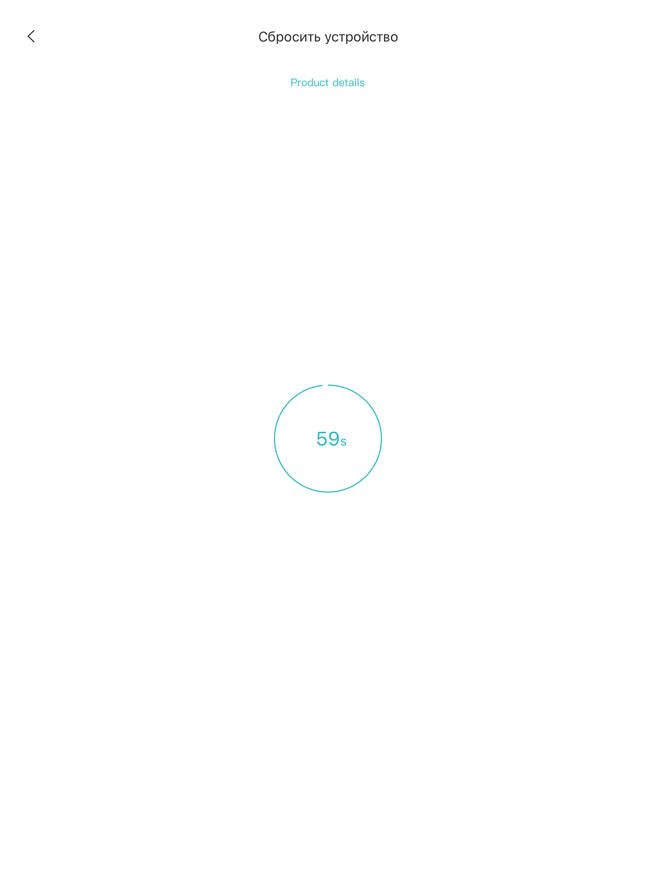

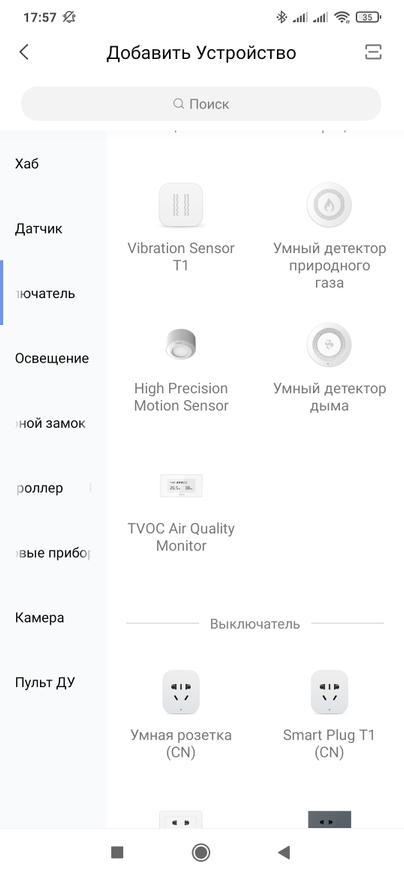

Процесс подключения проходит нормально, можно даже увидеть имя подключенного датчика, однако сделать с ним что-то — запустить плагин, добавить в автоматизации — нельзя, только удалить.

Home Assistant

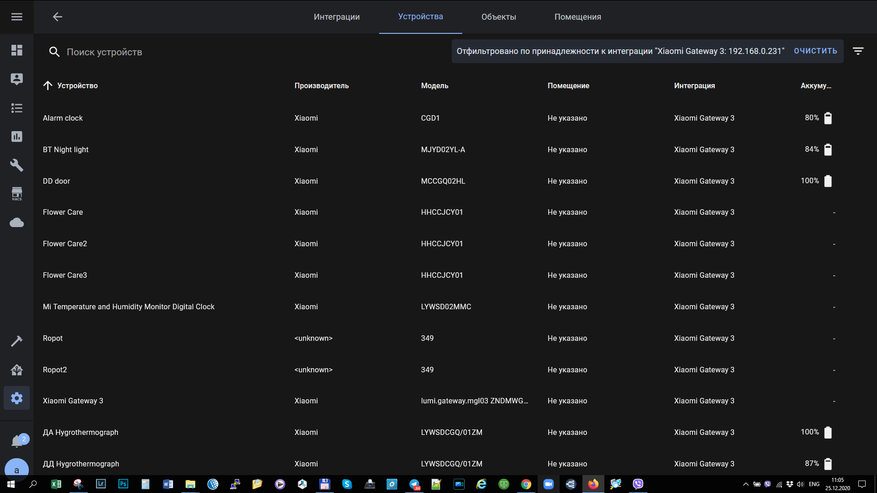

На момент выхода этого видео, интеграцияXiaomi Gateway 3 от AlexxIT  — не поддерживает проброс этого датчика в Home Assistant — очевидно по только что рассмотренной причине. Но в теории такая возможность все таки есть.

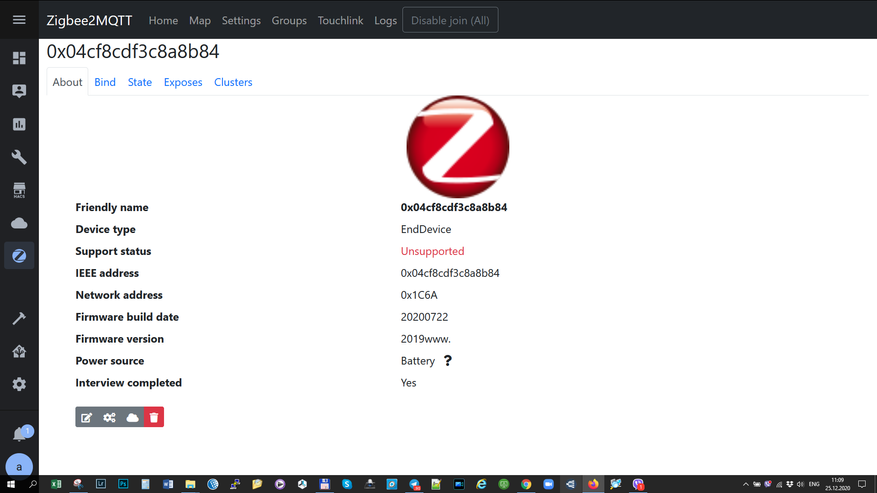

Тоже касается интеграции zigbee2mqtt — на дату выхода этого видео, устройство можно физически подключить к стику поддерживающему zigbee 3.0 Однако устройство маркируется как неподдерживаемое, и работать пока не будет, даже при установке версии интеграции для разработчиков.

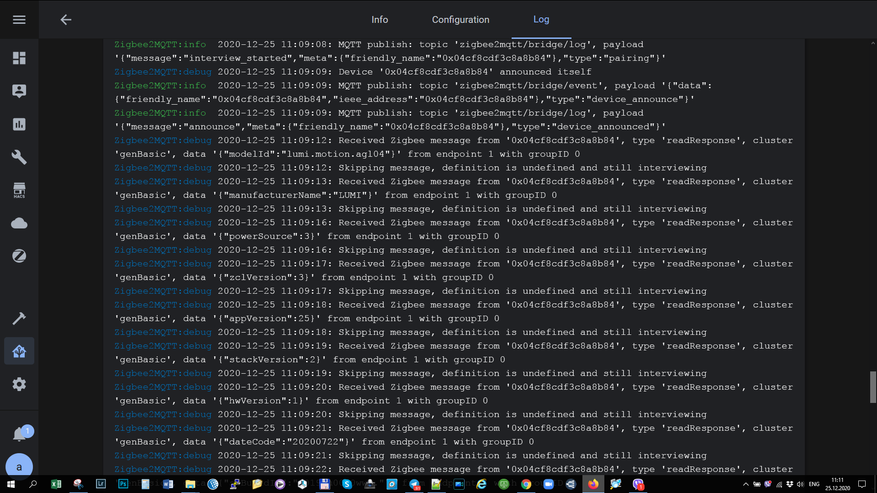

Есть еще нюанс в работе, заключающийся в том, что в логе интеграции не видно событий, которые генерирует датчик при обнаружении движения, для тех кто захочет написать свой внешний конвертер — стоит попробовать взять в качестве примера уже существующий датчик движения Aqara

Либо запастись терпением, так как соответствующий запрос на добавление нового устройства в список поддерживаемых уже открыт на github этого проекта.

SLS Gateway

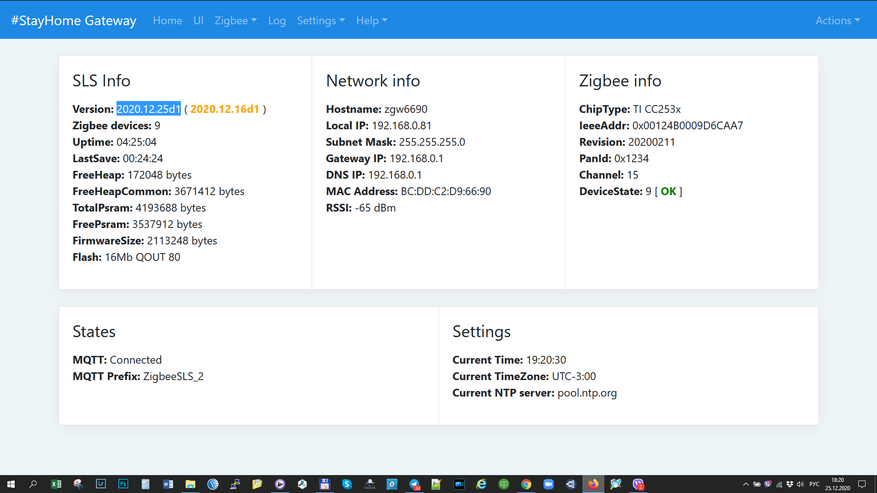

Зато датчик поддерживается SLS Gateway, в прошивках не старше чем от 25 декабря 2020 года.

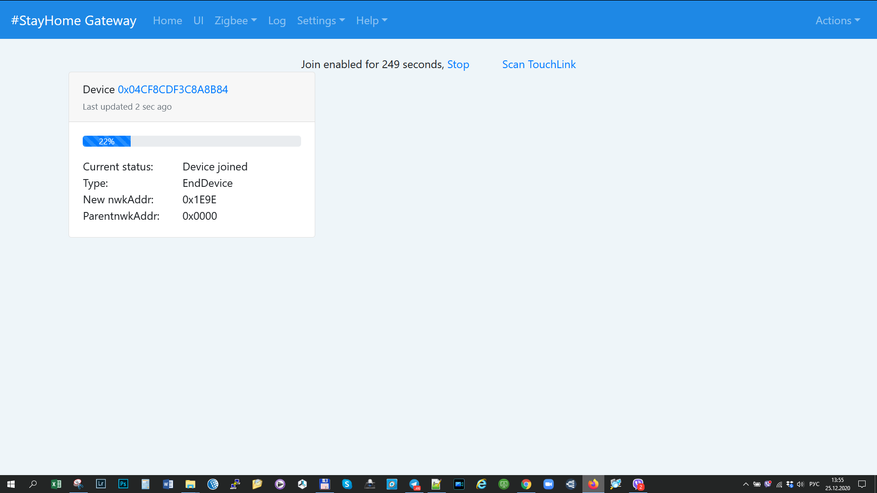

Шлюз переводится в режим добавления новых устройств, а датчик — в режим сопряжения, после добавляется в систему.

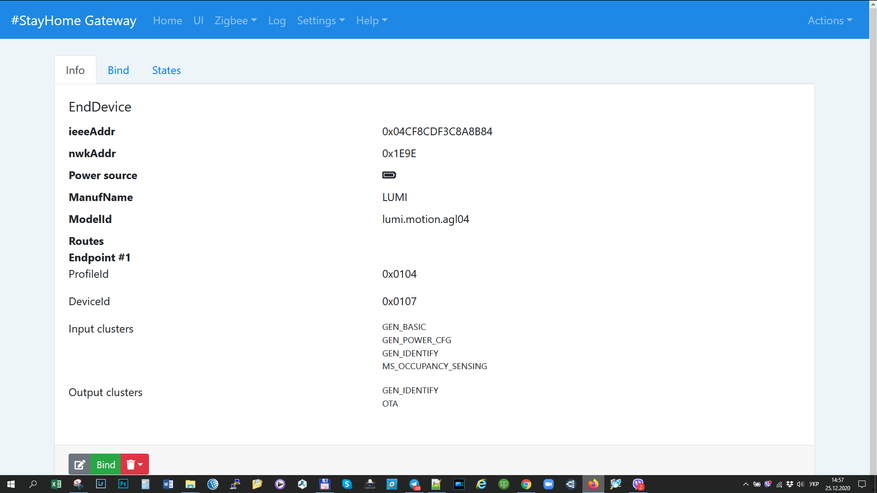

Расширенная информация по устройству, на всякий случай скажу, что датчик — является конечным устройством, не выполняет функции роутера.

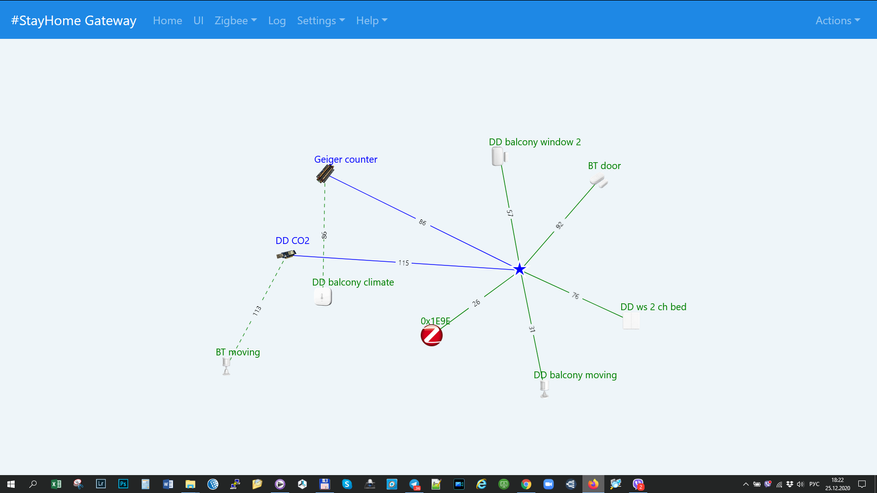

Так выглядит устройство в карте сети. Отсутствие картинки — временное, на работоспособность это никак не влияет.

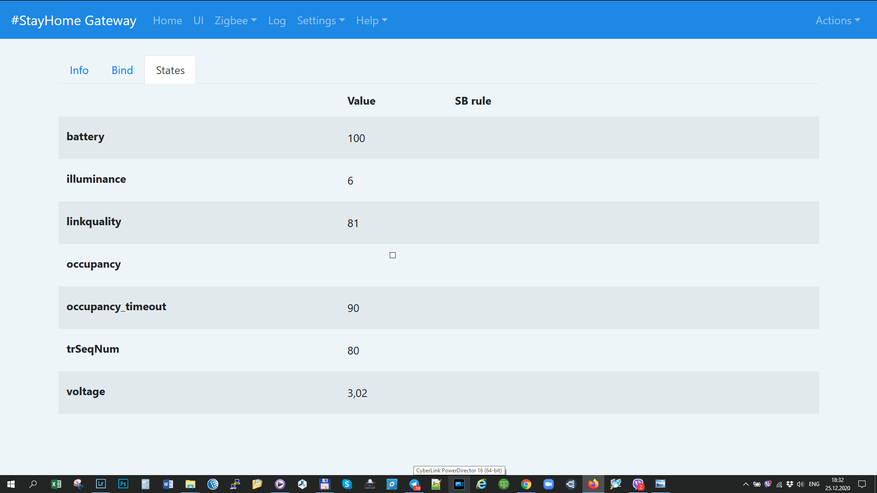

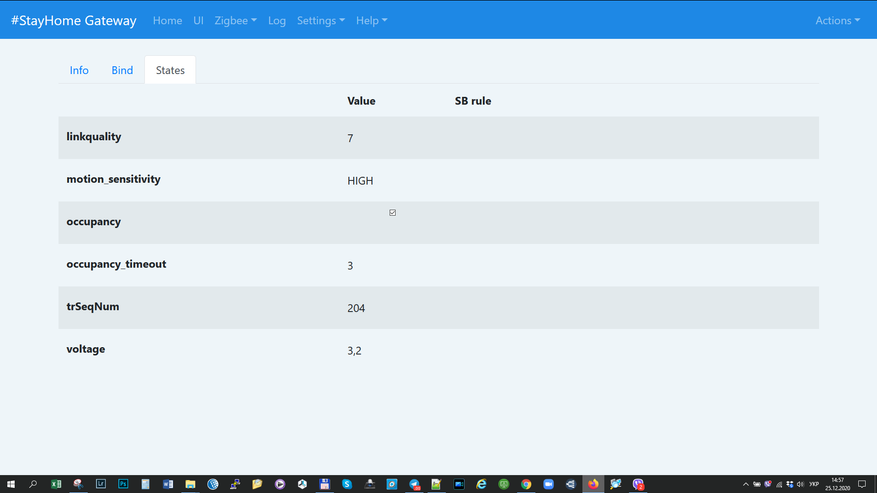

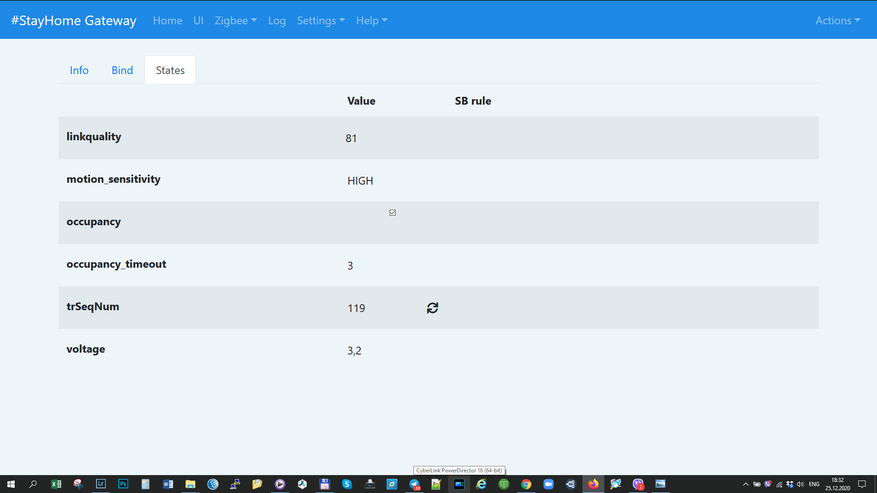

Сразу залетает 7 параметров, включая чувствительность и интервал срабатывания и собственно состояние сенсора движения.

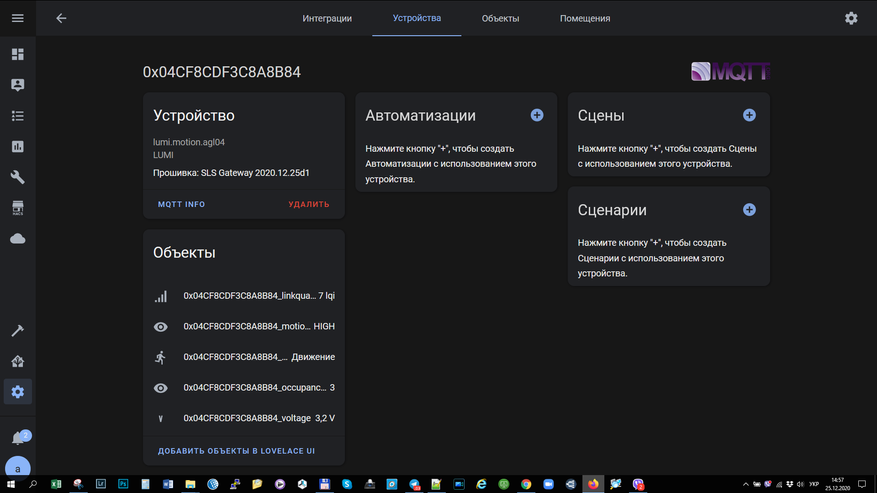

Они же, в виде отдельных сущностей в составе одного устройства, появляются в Home Assistant. Логика работы — ровно такая же как и у любого другого датчика движения.

При работе с SLS шлюзом, длительность интервала между последним движением и выключением датчика составляет 2 минуты.

Тестирование

При тестировании, меня интересовала в первую очередь чувствительность датчика, по сравнению с обычными zigbee датчиками движения от того-же производителя, которые имеют свойство переставать реагировать на относительно неподвижного человека.

В комнате установлен датчик движения Aqara, ориентированный таким образом, чтобы в его поле зрения попадала дверь в комнату и диван. До дивана менее 2х метров.

Датчик присутствия я поставил дальше, более чем в 3х метрах, и развернул в том же направлении — в сторону дивана.

Тест простой — обычный просмотр фильма, на диване сидит два человека в относительной неподвижности. Датчик движения большую часть времени — не активен, реагирует только на существенные движения — если кто-то встанет или поднимет руку.

Датчик присутствия — постоянно показывает движение, даже если специально стараться не двигаться, он реагирует на мельчайшие движения.

На движение за стеклом — датчик реагировать не будет, я специально делал такую проверку, так как знаю, что вопрос актуален для многих.

Видео версия обзора

На этом все спасибо за внимание. Актуальные новости и обновления по гаджетам умного дома можно узнать в моем телеграм канале
