3D печать с хитростями: установка магнитов в модели с помощью инструмента

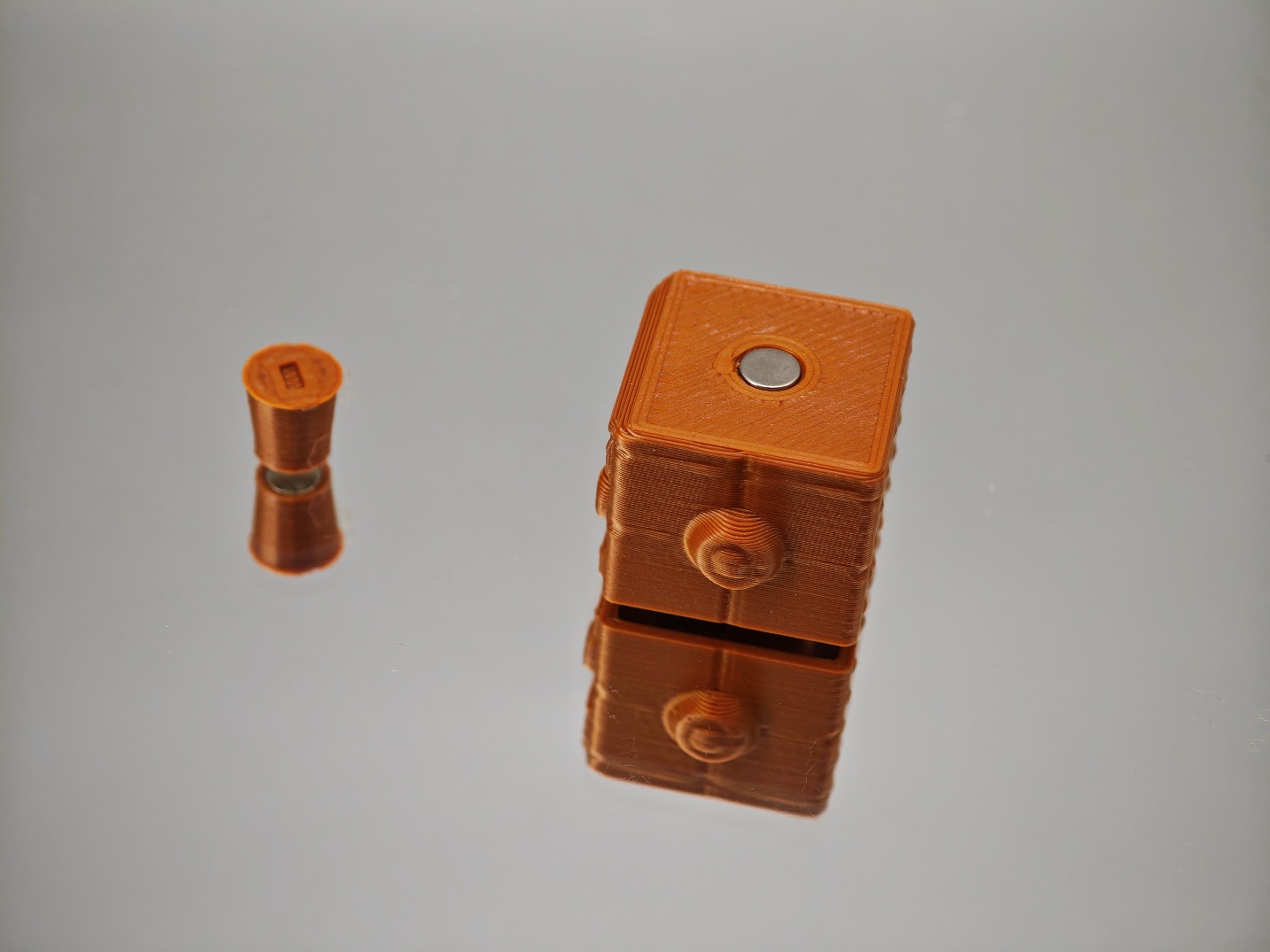

Наверняка многие сталкивались с необходимостью размещения магнитов в отпечатанных 3D моделях. И если штучная установка вручную практически не занимает времени, то в случаях, когда магнитов требуется установить много, да и с соблюдением их ориентации, на помощь могут прийти простые инструменты. В обзоре и пойдет речь про такую хитрость — небольшой держатель для магнитов, сделанный своими руками.

Собственно говоря, подобные инструменты существуют, достаточно поискать по словосочетанию «Magnet Insertion Tools» или «Magnet Insertion Stick». Вот только то, что находится в свободном доступе мне не понравилось — это крупные инструменты, с «лишним» пластиком, не всегда удобные из-за размеров (длинные). Да и что может быть проще такого держателя. Смысл этого держателя в том, чтобы удерживать отдельные магниты, а после помещения их в нишу — отцепляться путем смещения плоскости держателя относительно магнита. Вставили — сдвинули — следующий.

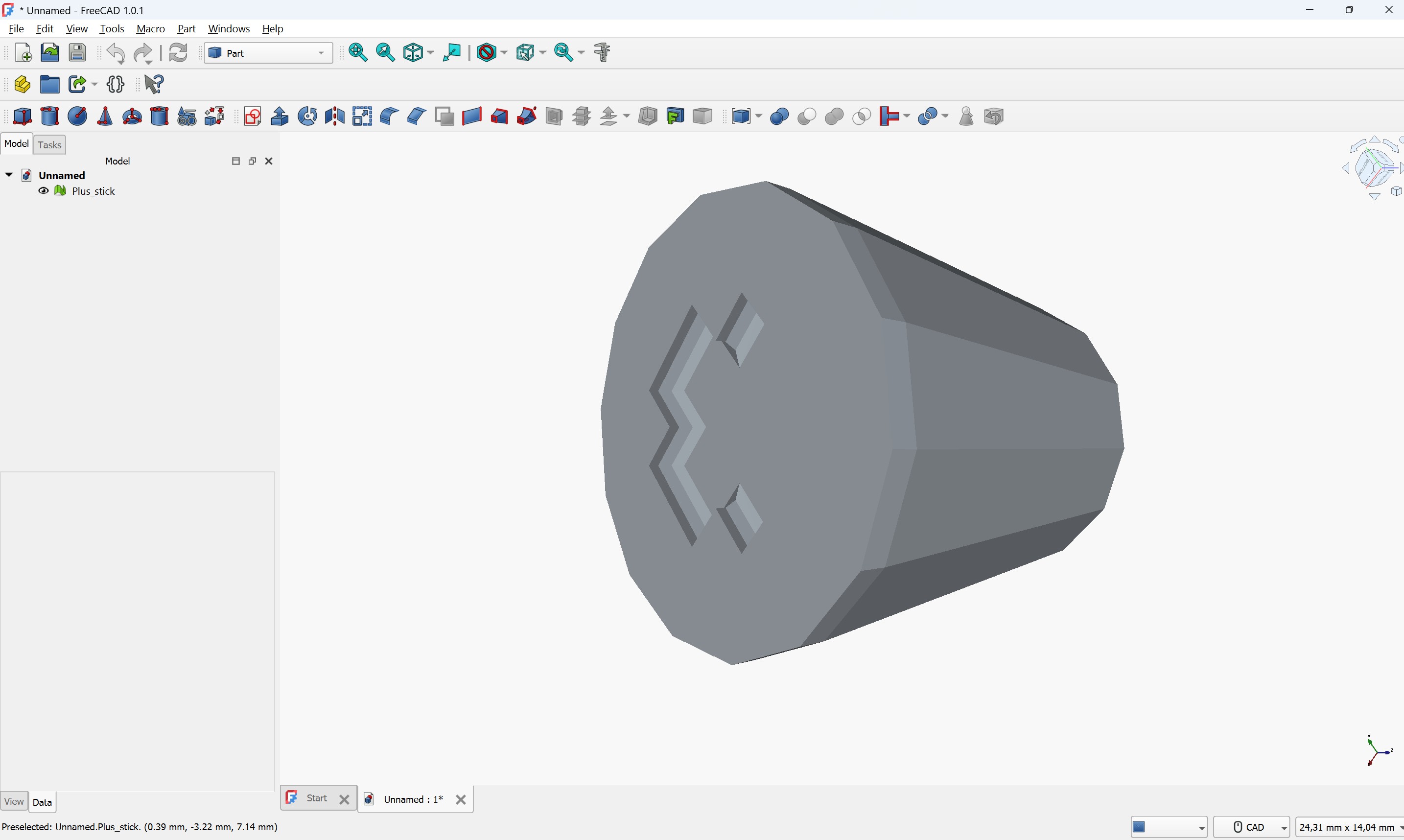

От идеи до реализации прошло буквально пять минут. В 3Д редакторе накидываю небольшую по размерам модель держателя с нишей для магнита, а также с маркировкой ориентации. К слову, такую простую модель, особенно без маркировки ориентации магнитов (без надписей «плюс» и «минус») вполне можно сделать примитивами в самом слайсере.

Размер ниши для магнита 5х2 миллиметра (у меня такие, для других типов магнитов размеры могут отличаться). Для удобства добавляю по 0.05 миллиметра в глубину и к диаметру отверстия для более точной посадки. Как вариант — можно активировать настройки компенсации усадки пластика в самом слайсере. Печатаю я пластиком PETG/PLA на 3D принтере Centauri Carbon (Elegoo).

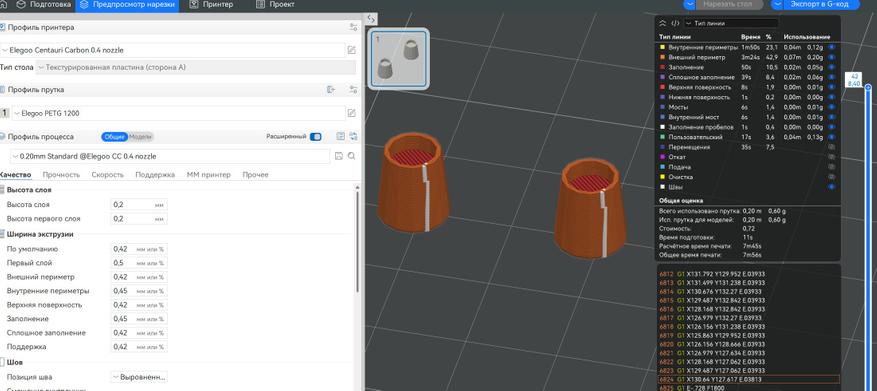

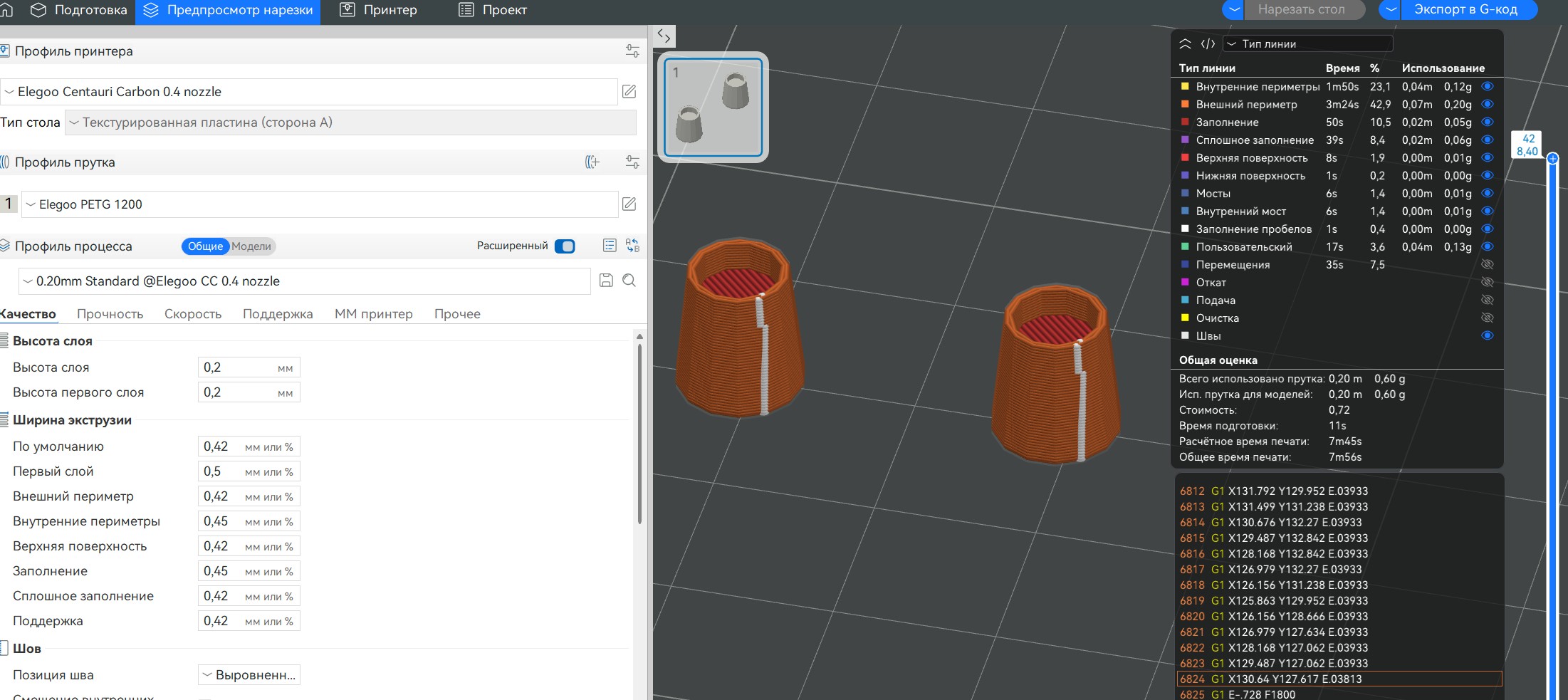

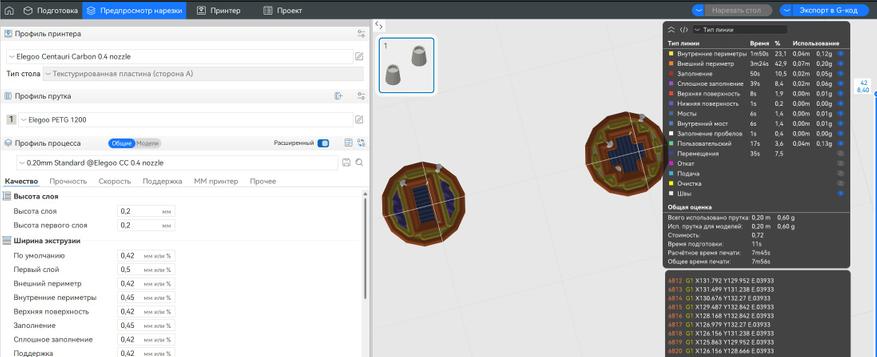

Кстати, печатается пара таких инструментов буквально за 7-8 минут, расход пластика около 1 грамма (стоимость менее рубля за оба держателя). Своды маркировки «плюс» и «минус» сделаны с арочными фасками таким образом, что принтер сможет печатать без поддержек. Настройки я оставляю по умолчанию, как и было в оригинальном профиле для стокового филамента. Подробнее про настройку слайсера я рассказывал в обзоре 3D принтера.

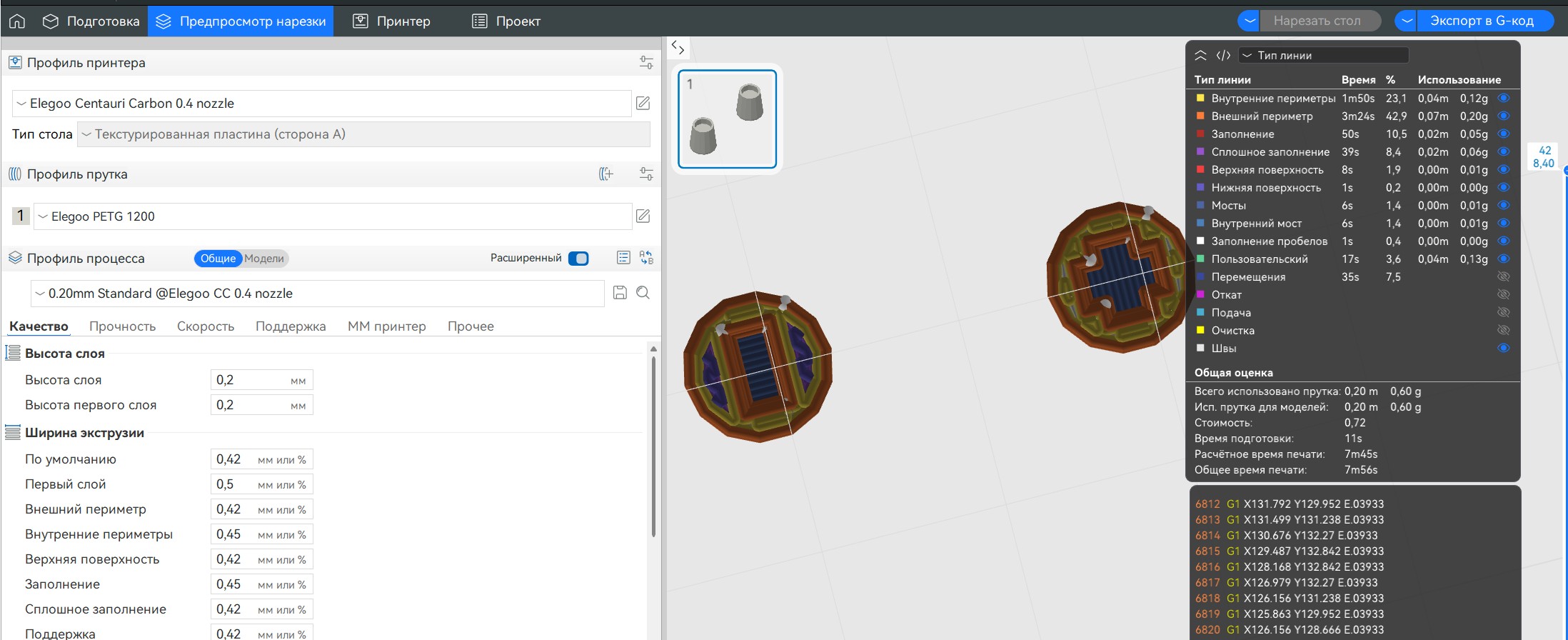

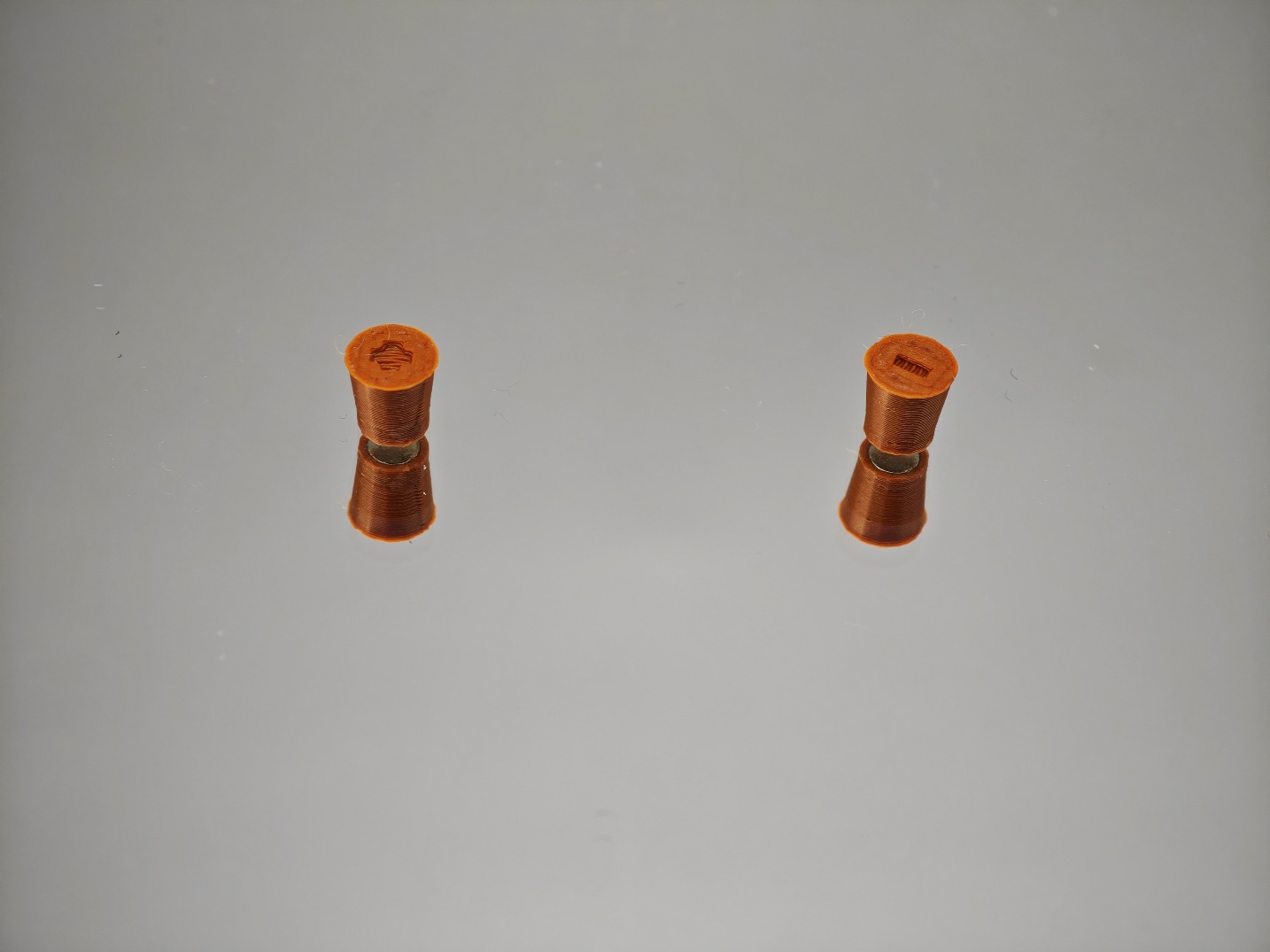

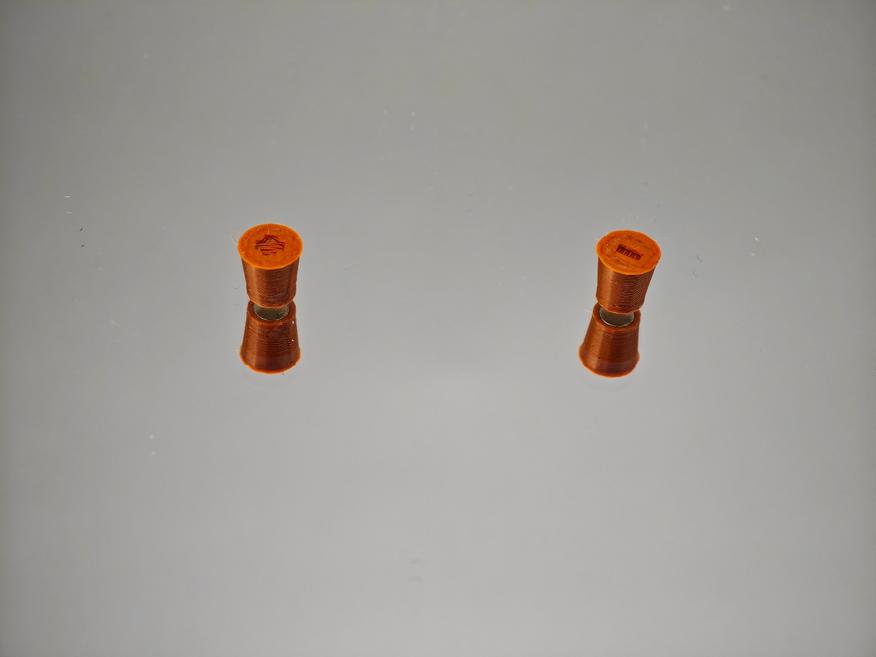

Конечно, можно печатать модели в перевернутом виде, устанавливая магниты внутрь таким образом, как я рассказывал в этой статье. Но в данном случае это будет излишней сложностью. Обратите внимание, как пропечаталась маркировка ориентации магнитов.

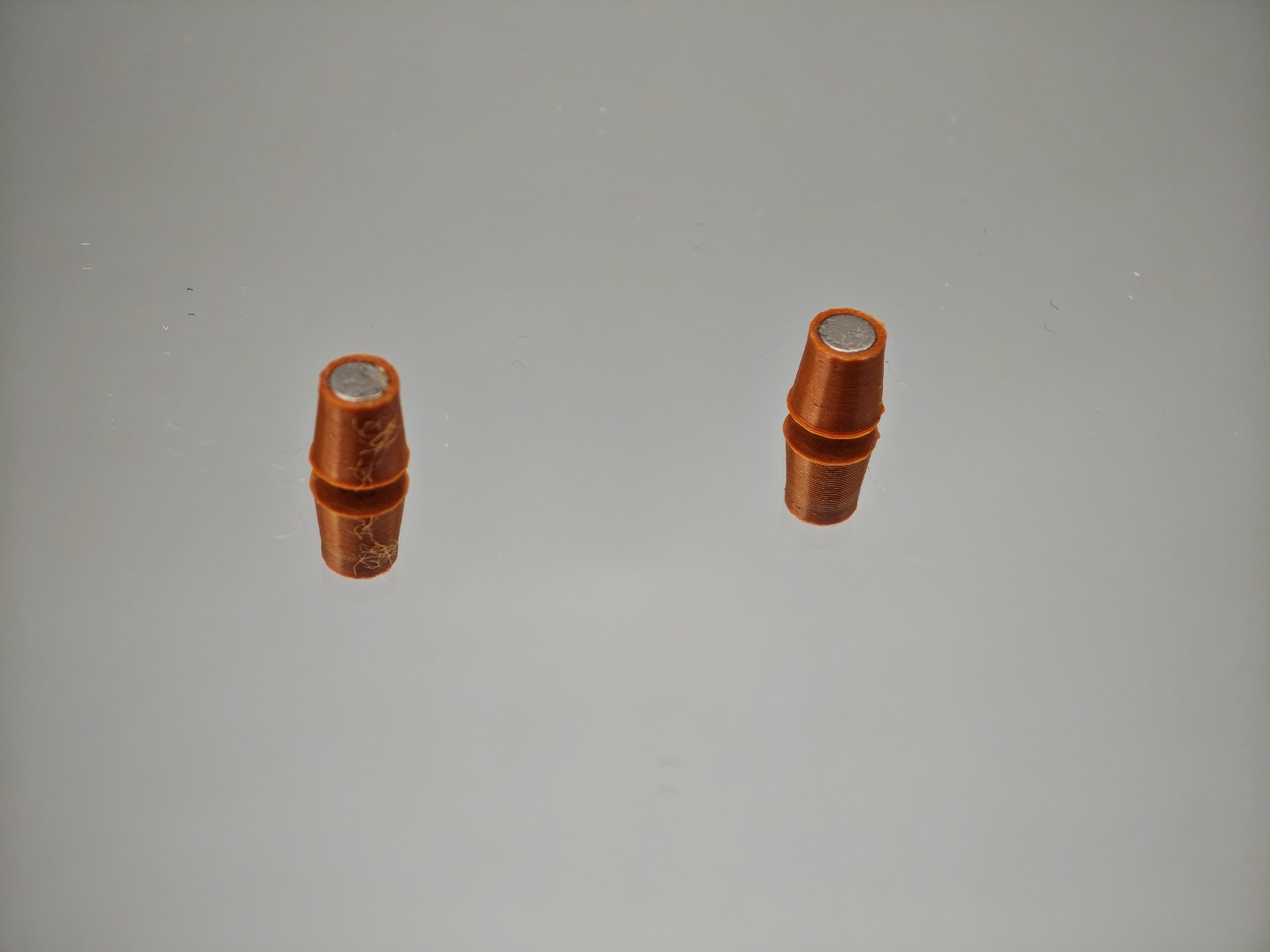

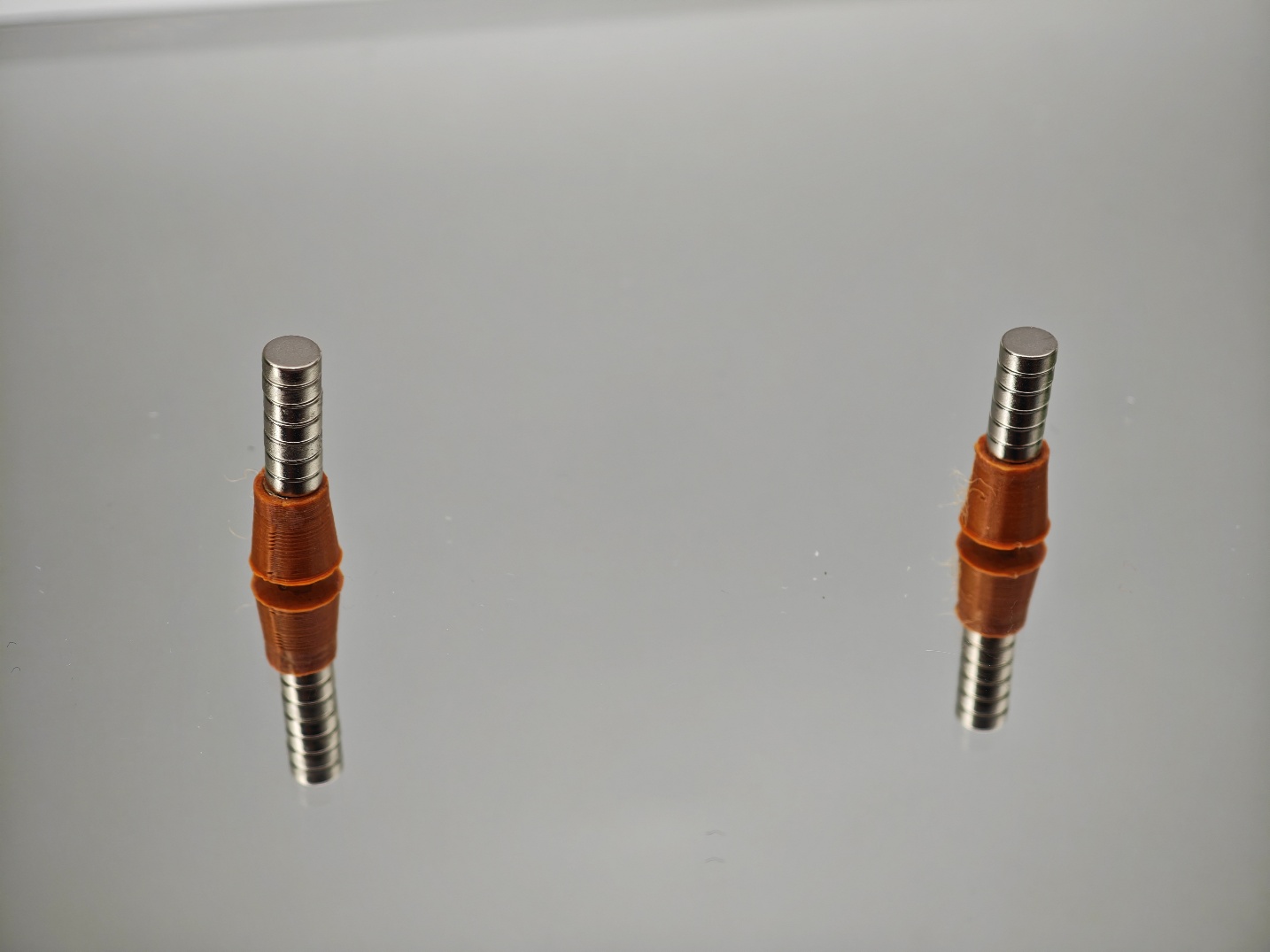

После печати устанавливаю по одному магниту в корпус держателя — в то самое отверстие, которое формировал с запасом под размер магнита (5х2 мм плюс 50 микрон). В один держатель добавил каплю цианакрилатного клея, а второй установил просто «внатяг» — как раз ниша получилась под плотную посадку — не болтается и не выпадает. Не забывайте ориентировать магниты разными сторонами, чтобы держатели позволяли удерживать магниты с разных сторон.

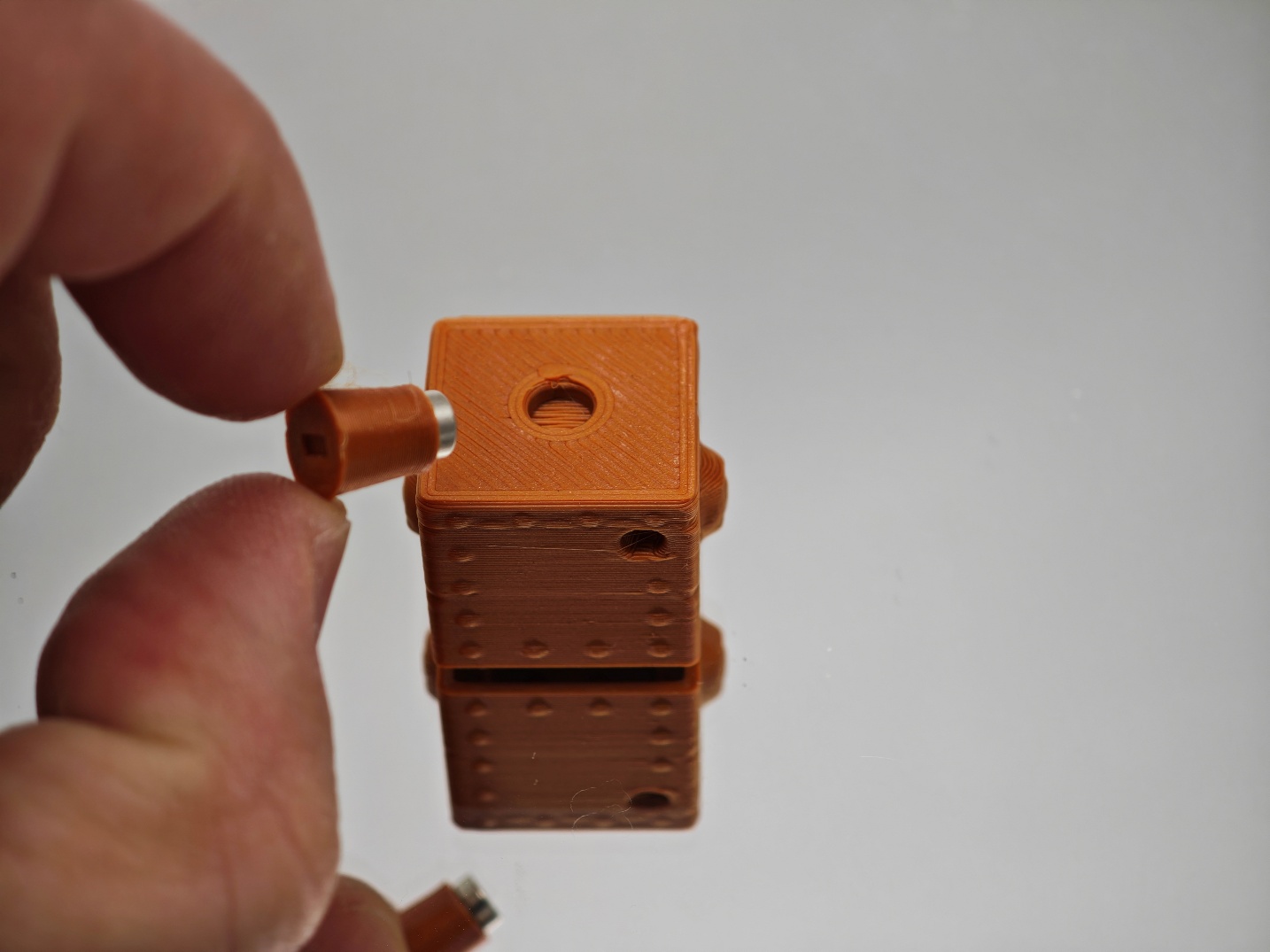

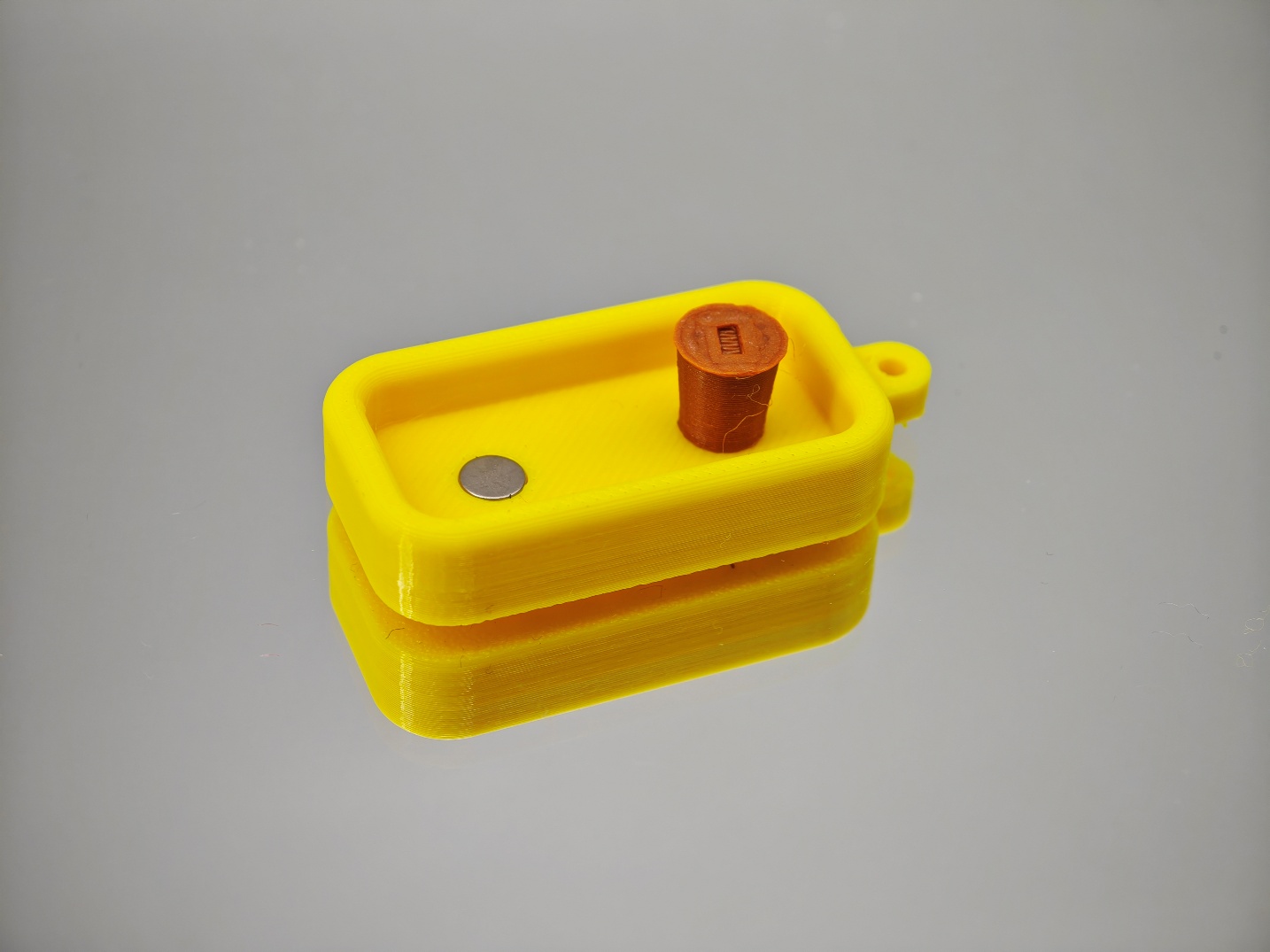

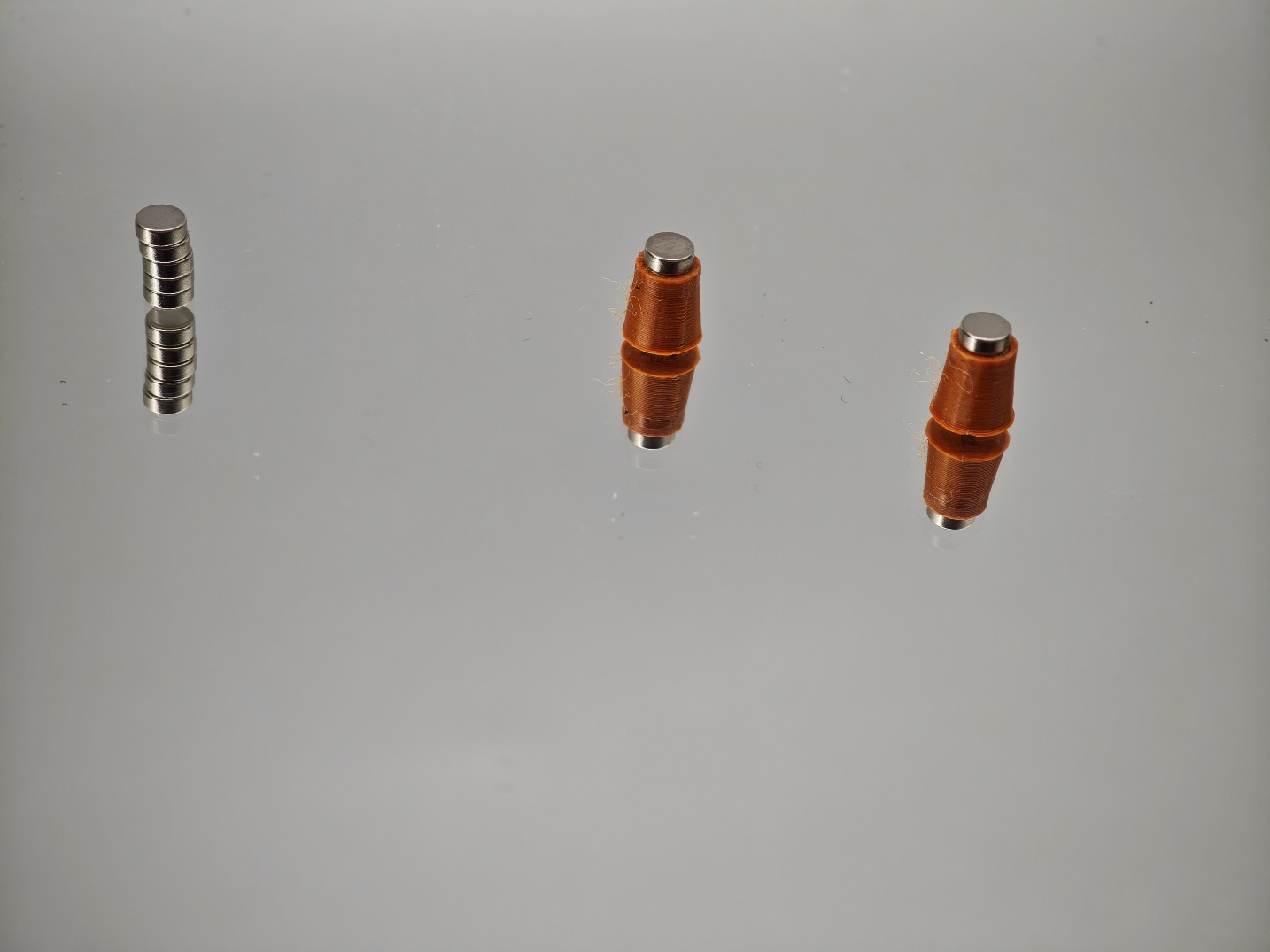

Использование такого держателя при установке выглядит максимально простым — берем один магнит из «стопки», устанавливаем в нишу нужной модели. Слегка сдвигаем держатель в сторону — магнит остается в нише. Для надежности предварительно можно добавить каплю цианакрилатного клея в нишу. В случае, когда нужна установка магнитов разной ориентации, просто используем держатели с учетом из маркировки.

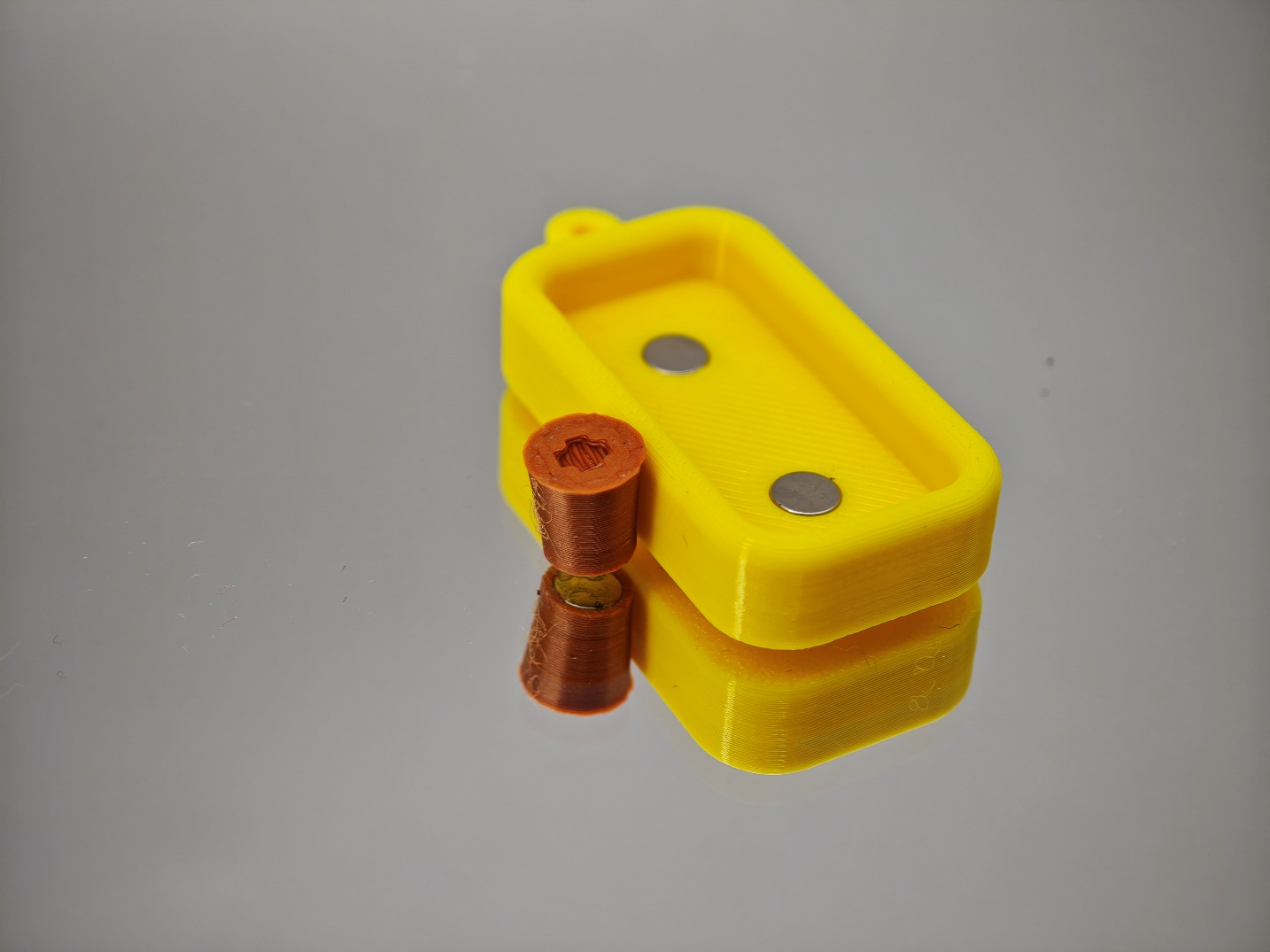

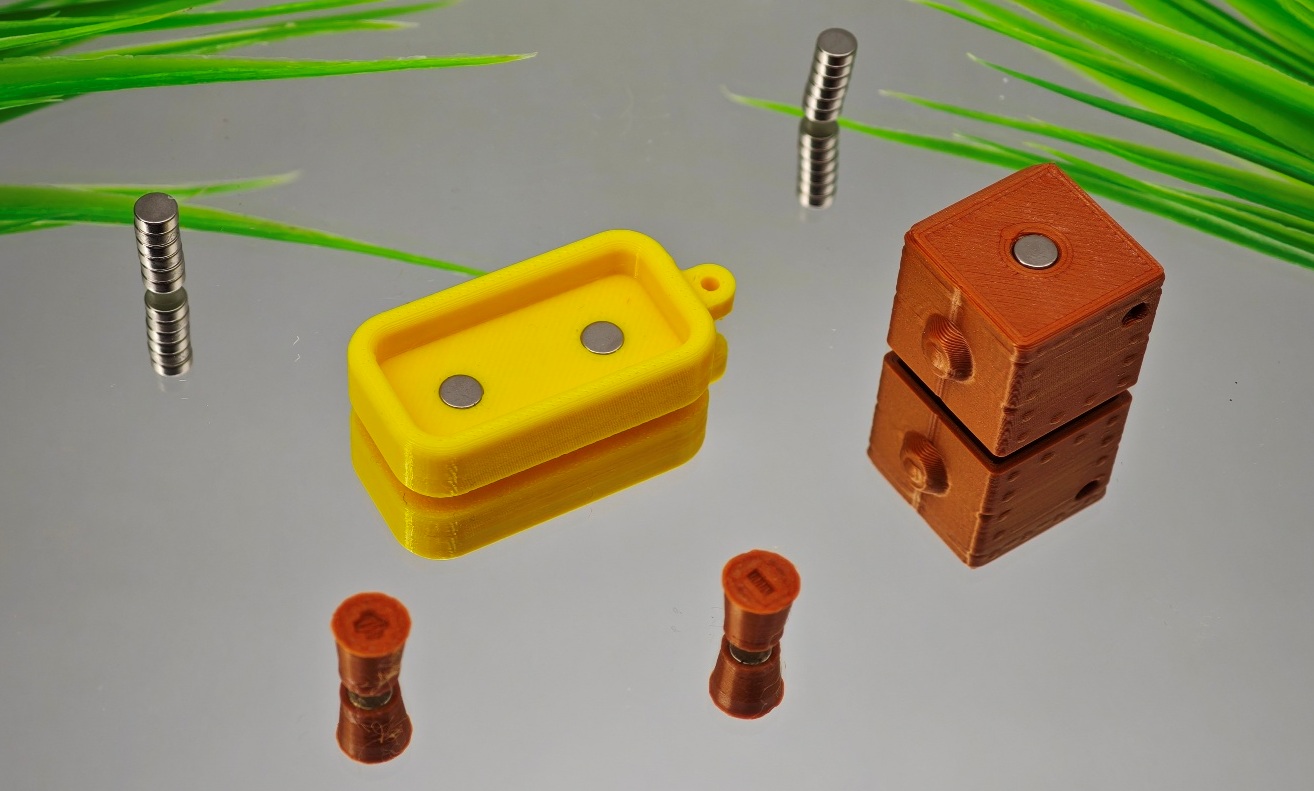

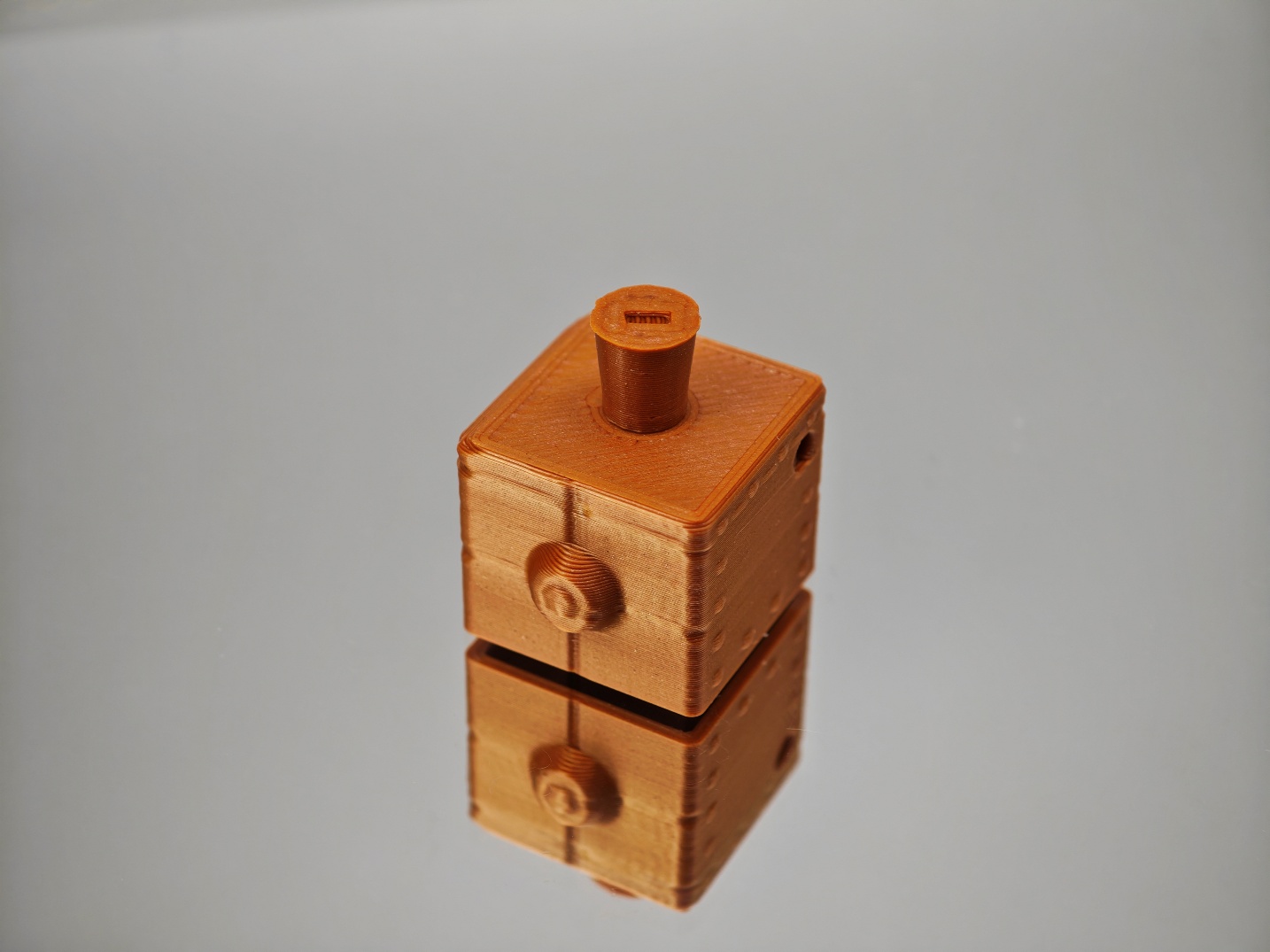

Вообще, получается весьма удобно. Раз, и готово. Буквально за несколько минут установил около двух десятков магнитов в модели брелоков. Вручную этот процесс сильно затянулся бы, да и была бы путаница с ориентацией.

Единственный момент, на который стоит обратить внимание: для магнитов разного диаметра и толщины потребуется изготовить новые держатели — по новым размерам. По этой причине я предпочитаю в своих моделях использовать магниты одного размера (преимущественно).

Набор магнитов 5х2 мм (как в статье), от 20 до 300 штук одним лотом (артикул быстрого поиска: ALI1296327645).

3D принтер Centauri Carbon от Elegoo (артикул быстрого поиска: ALI1296620620).

3D принтер Centauri Carbon второго поколения с цветной печатью (артикул быстрого поиска: ALI1296925314).

P.s. если модели держателей нужны, напишите в комментариях — я выложу в доступ.
