3D печать с хитростями: как добавить отверстие для магнита в модель простыми способами

3D модели можно редактировать при печати, добавляя модификации простыми способами. Например, буквально в пару кликов формируется углубление для установки магнитов или же скрытая полость внутри модели, с паузой во время печати. Постараюсь рассказать на примере изготовления обычного магнита на холодильник.

Собственно говоря, идея элементарная. Если вам понравилась какая-либо 3D модель, и вы хотели сделать из неё магнит на холодильник, то нет ничего проще добавить углубление или нишу с целью установки этого самого магнита. В качестве наглядного пособия использую модель ящерицы.

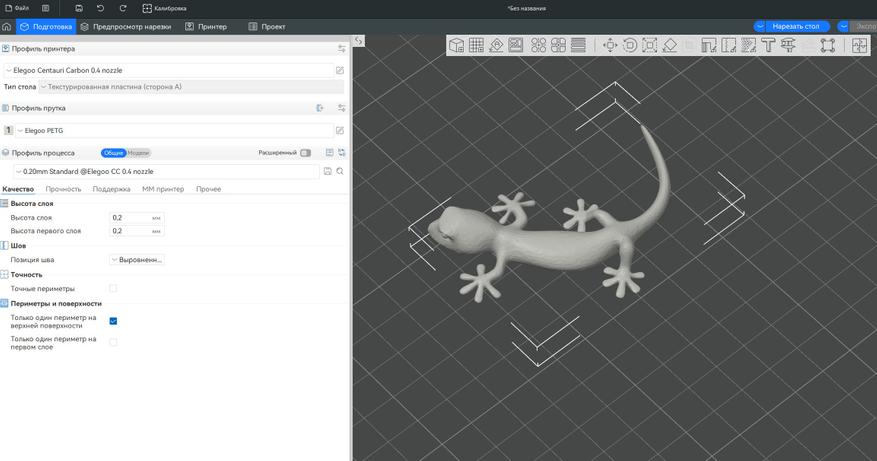

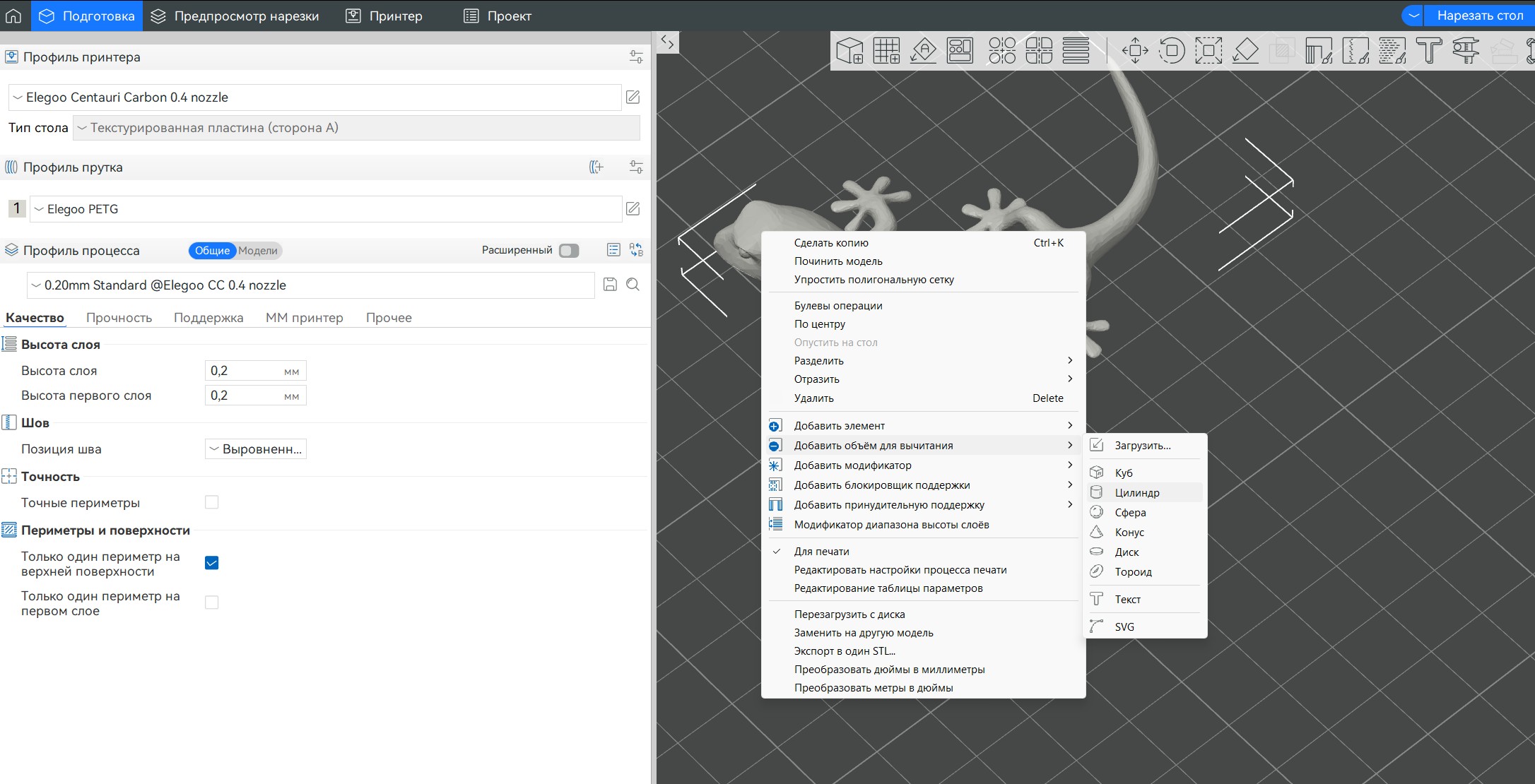

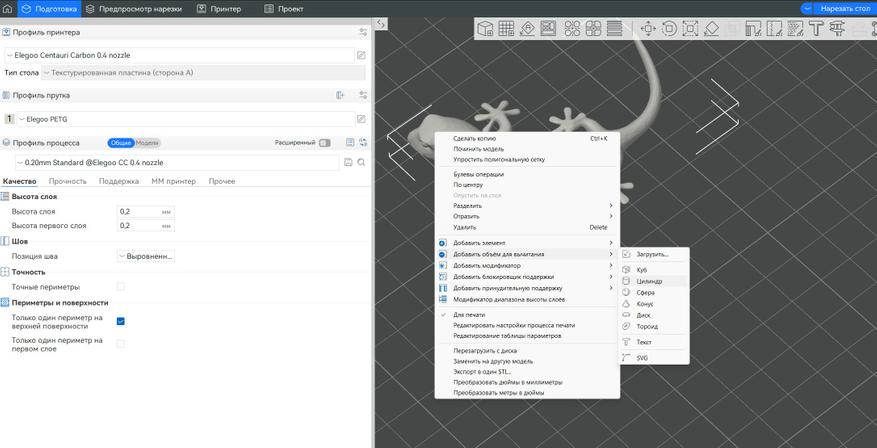

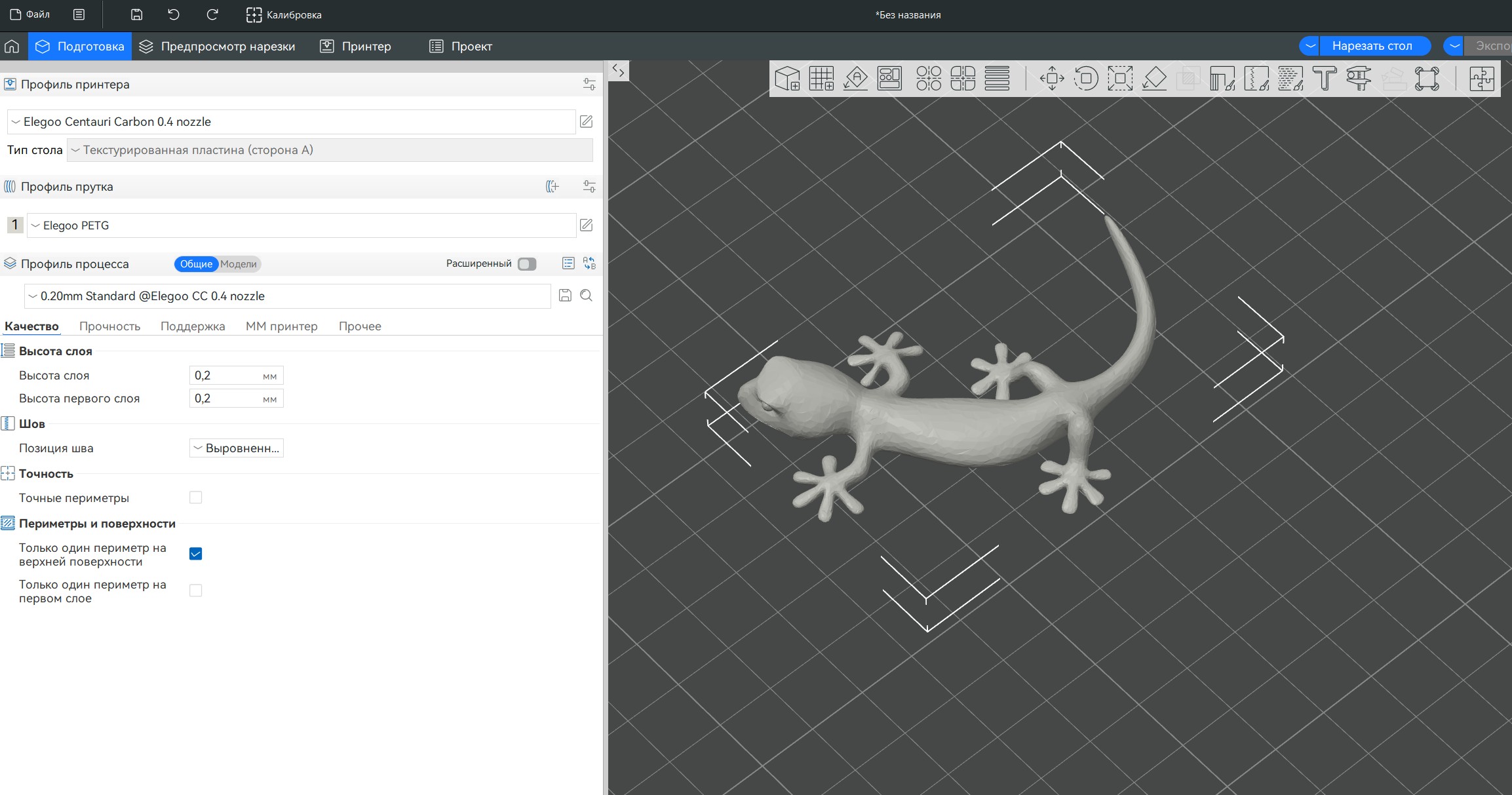

Ориентируем модель на столе, масштабируем, правым кликом мыши вызываем контекстное меню. В меню доступно редактирование модели, в том числе добавление/вычитание различных объектов. Я выбираю «цилиндр» для установки круглого магнита. Для круглых RFID-меток можно выбирать «диск». Подробнее про сам слайсер и его настройку можно почитать тут.

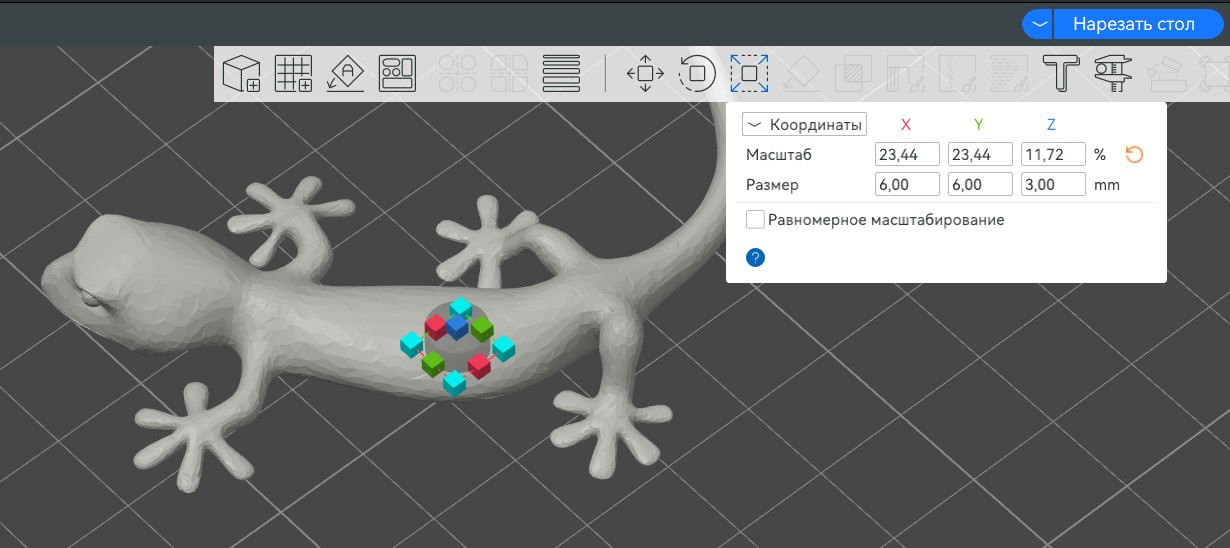

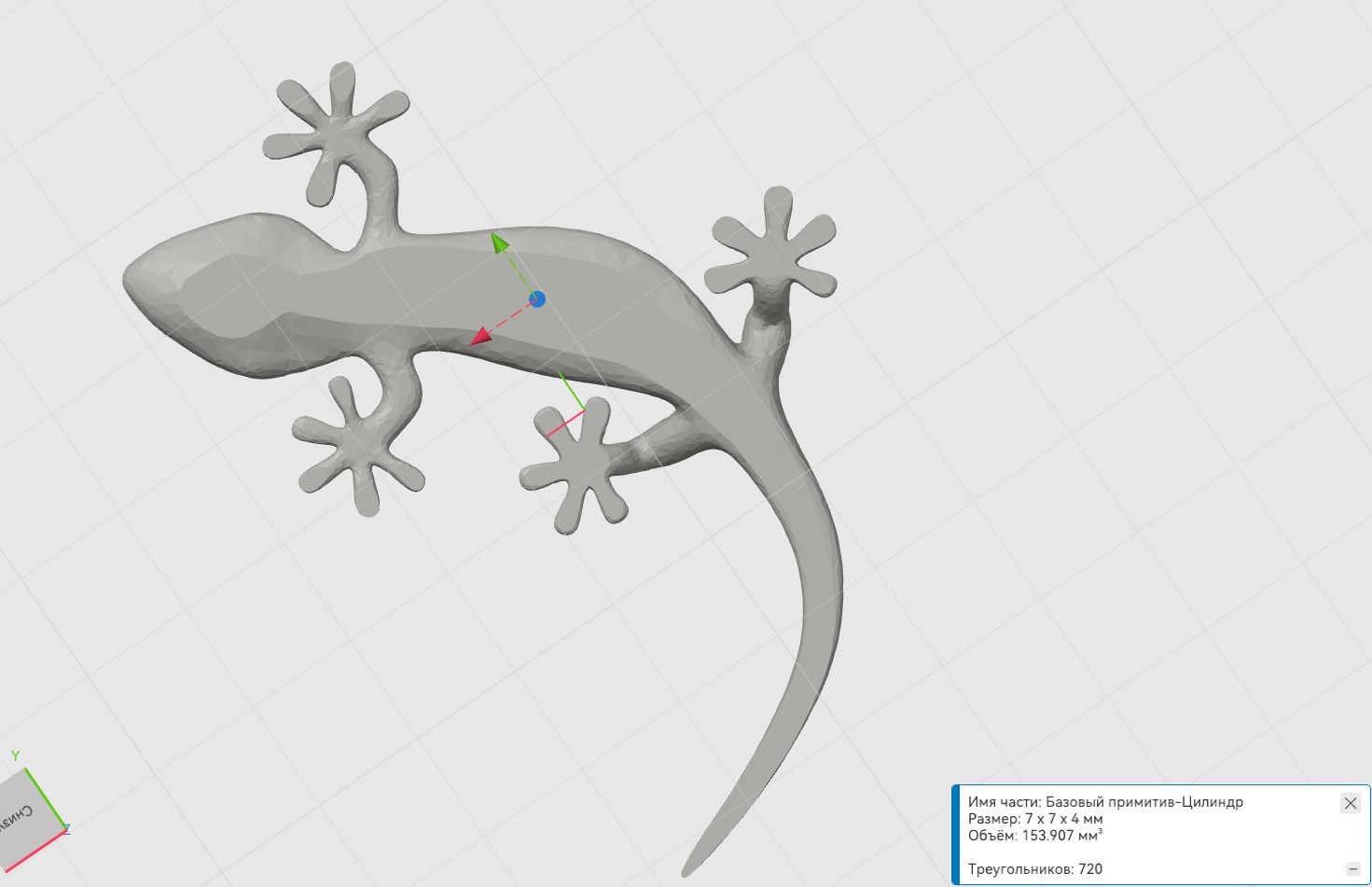

Рядом с моделью появляется 3D-цилиндр, его можно переместить и смасштабировать по размеру магнита (6х2 мм плюс запас).

Проверяю центровку полости относительно модели, заодно выбираю сбалансированное расположение, чтобы модель на холодильнике не перевешивала/не соскальзывала.

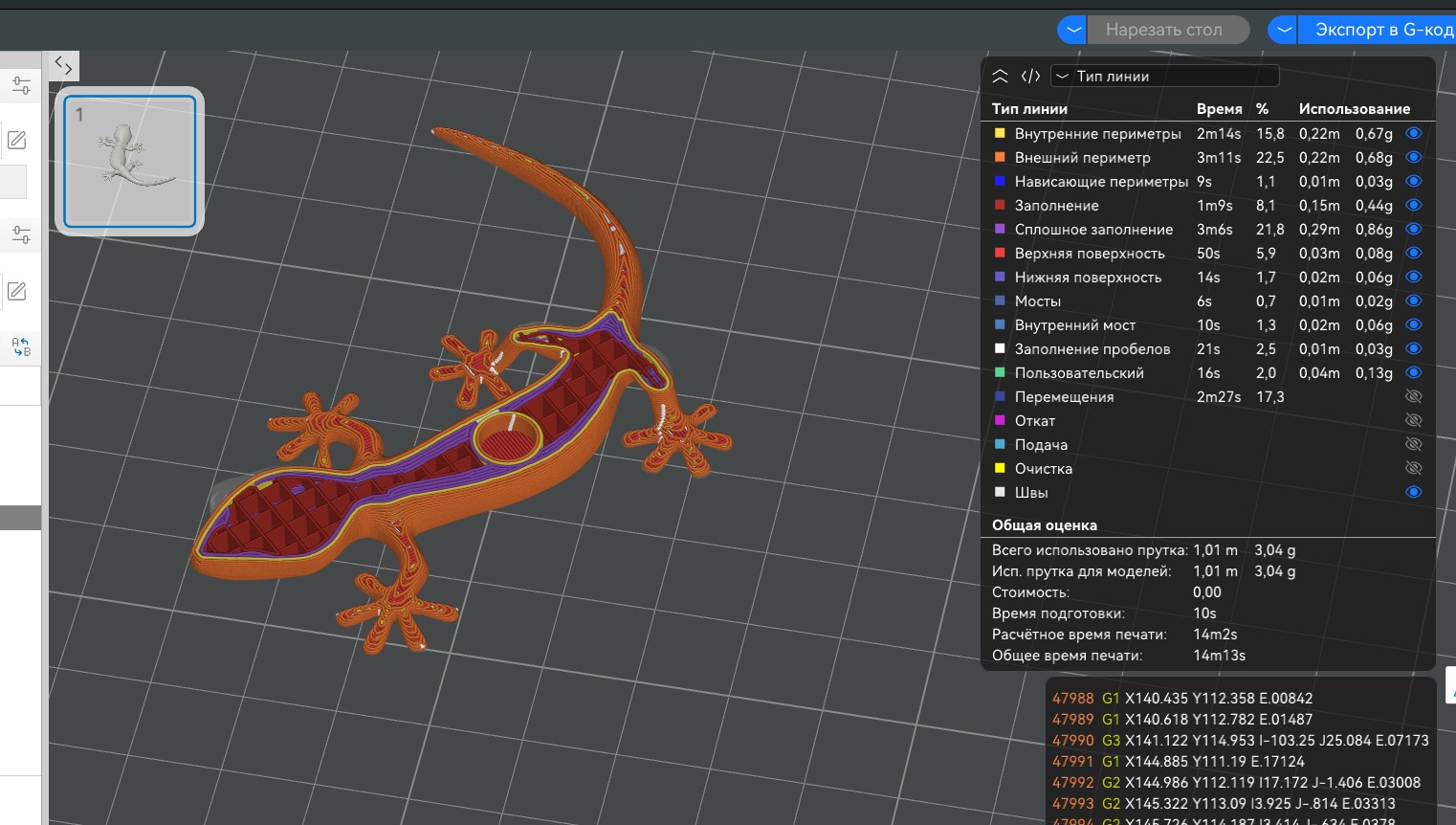

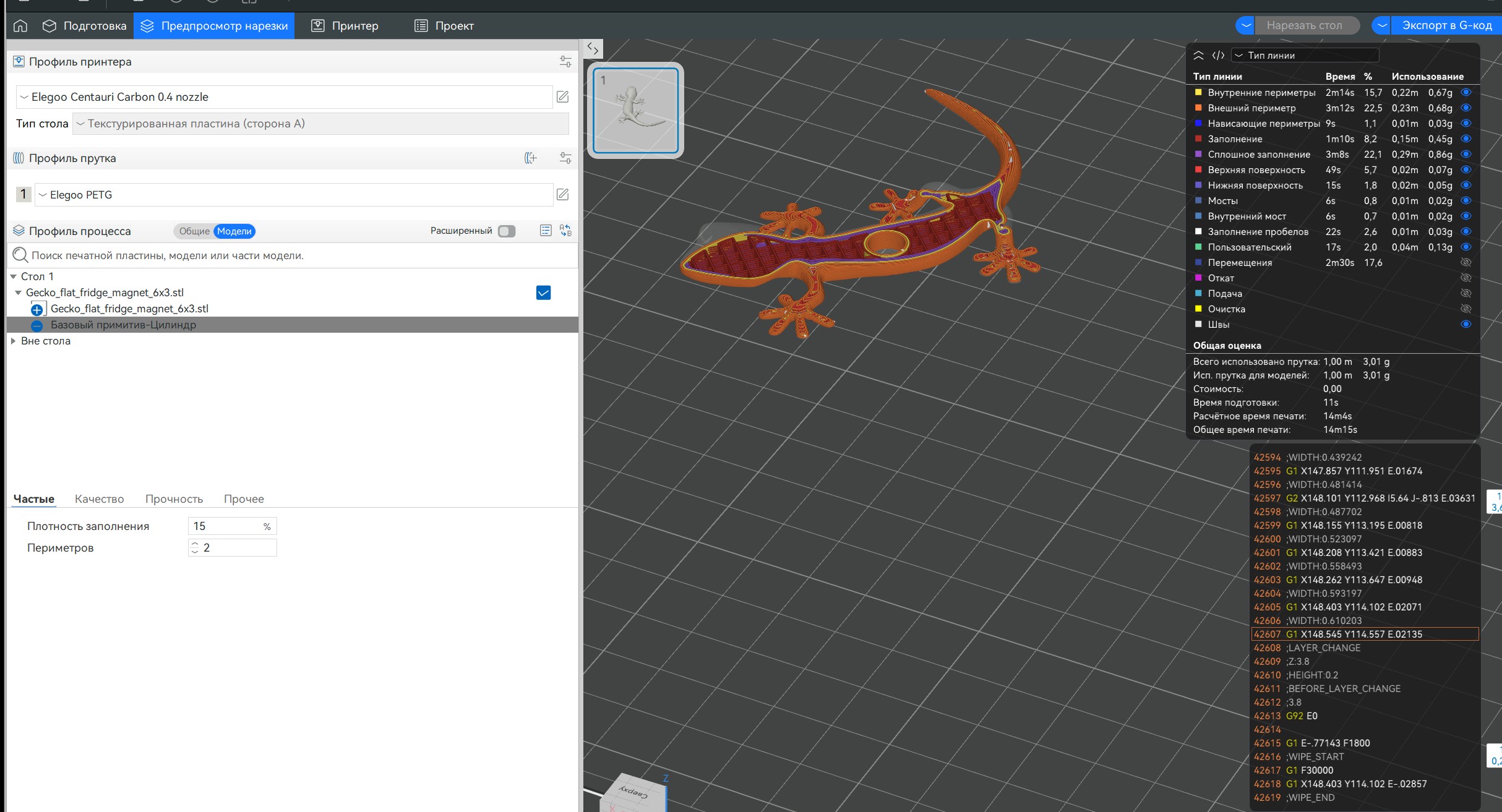

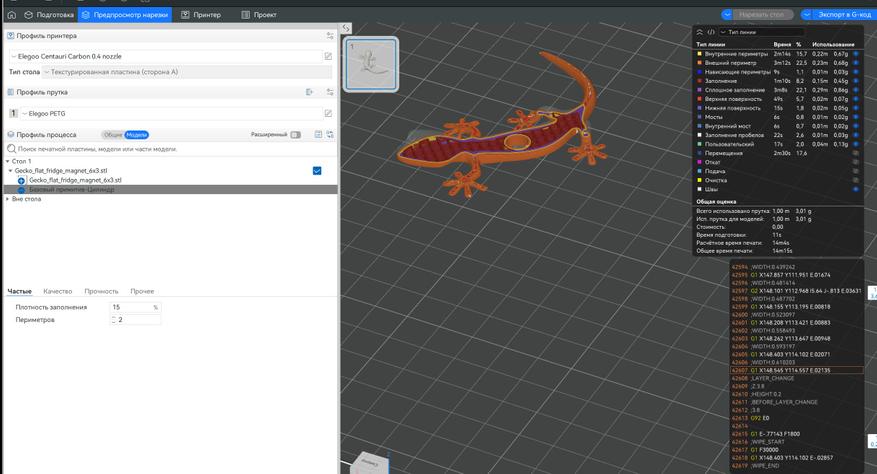

Вот так полость выглядит при нарезке. Проверяем, запускаем слайсинг, сохраняем файл *gcode. Не забываем выбрать профиль для работы с вашим типом пластика (у меня PETG). В обзоре использована 3D модель автора ChunkySteveo с Thingiverse. Модель распространяется по лицензии Creative Commons 3.0, то есть можно без проблем редактировать и изготавливать.

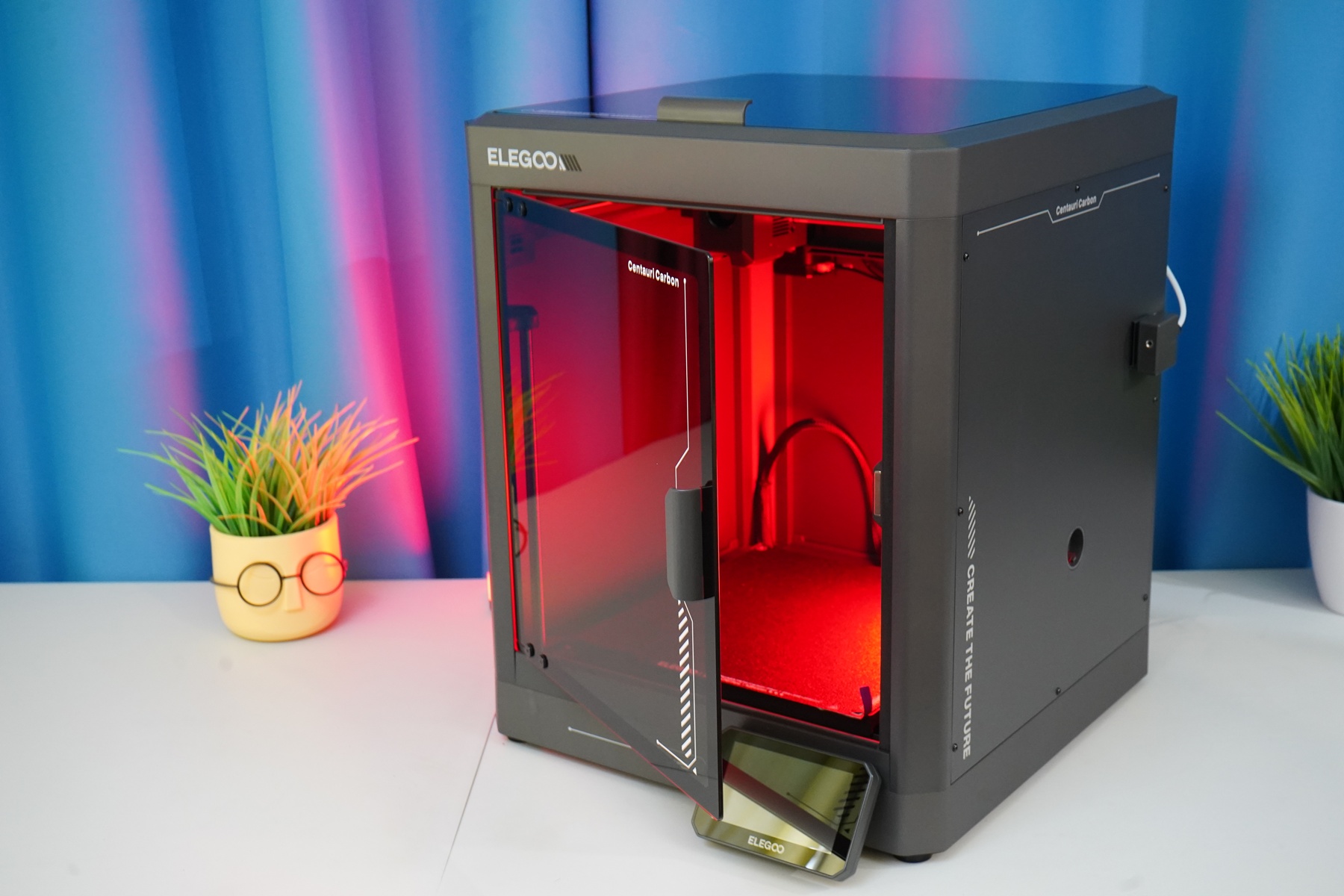

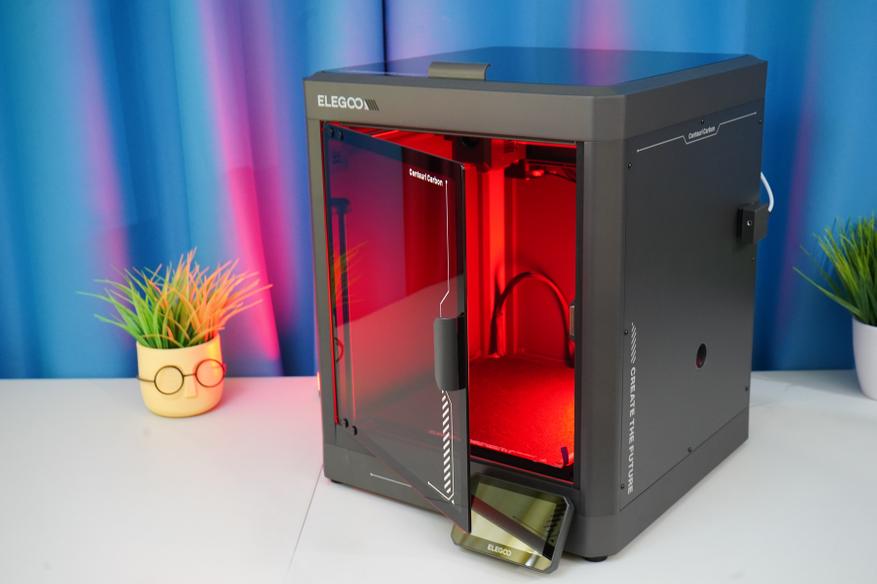

Печатал модели из данной статьи на 3D принтере Centauri Carbon от Elegoo, он «всеядный», довольно легко настраивается и дает приличный результат с первого раза.

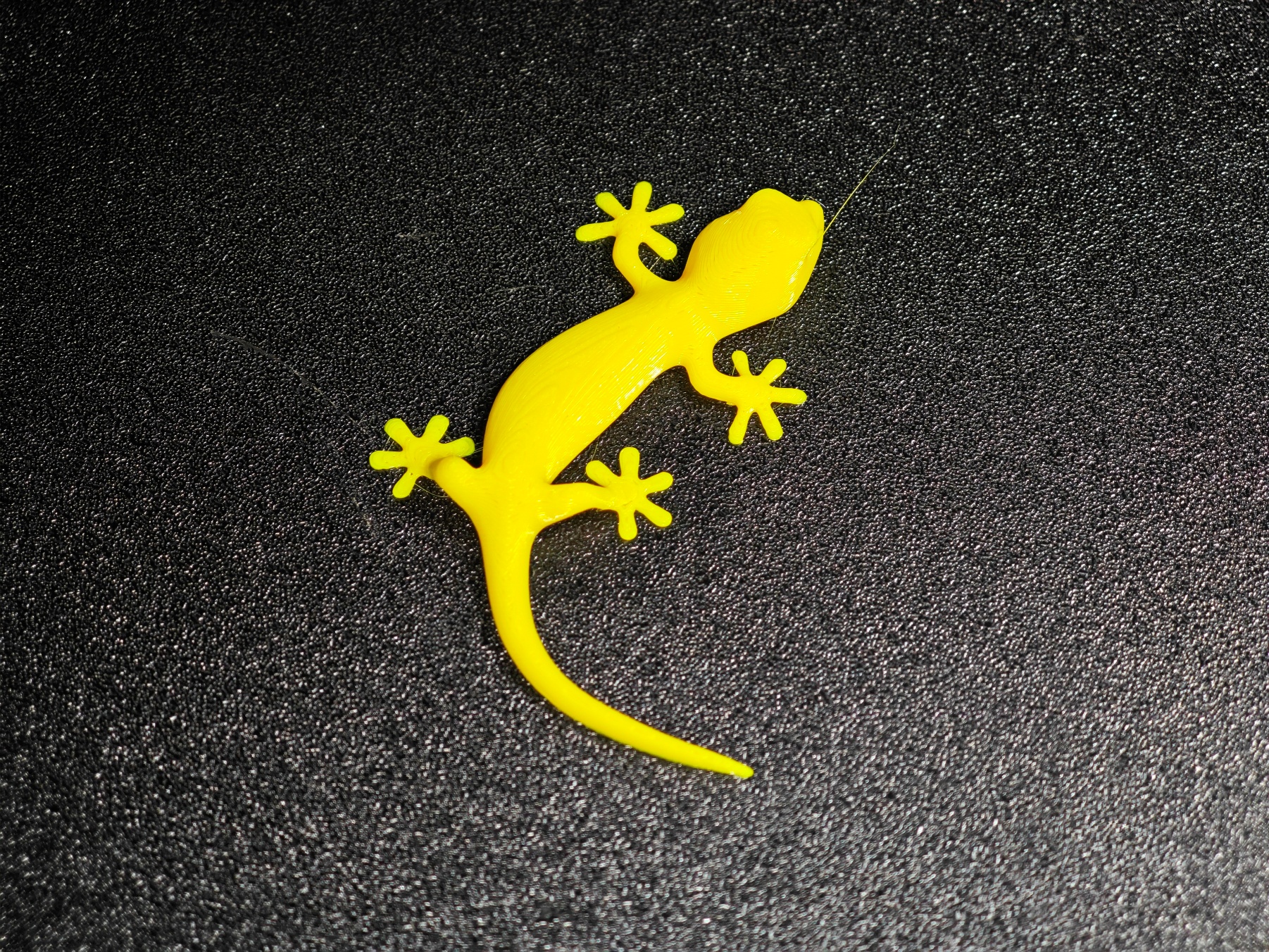

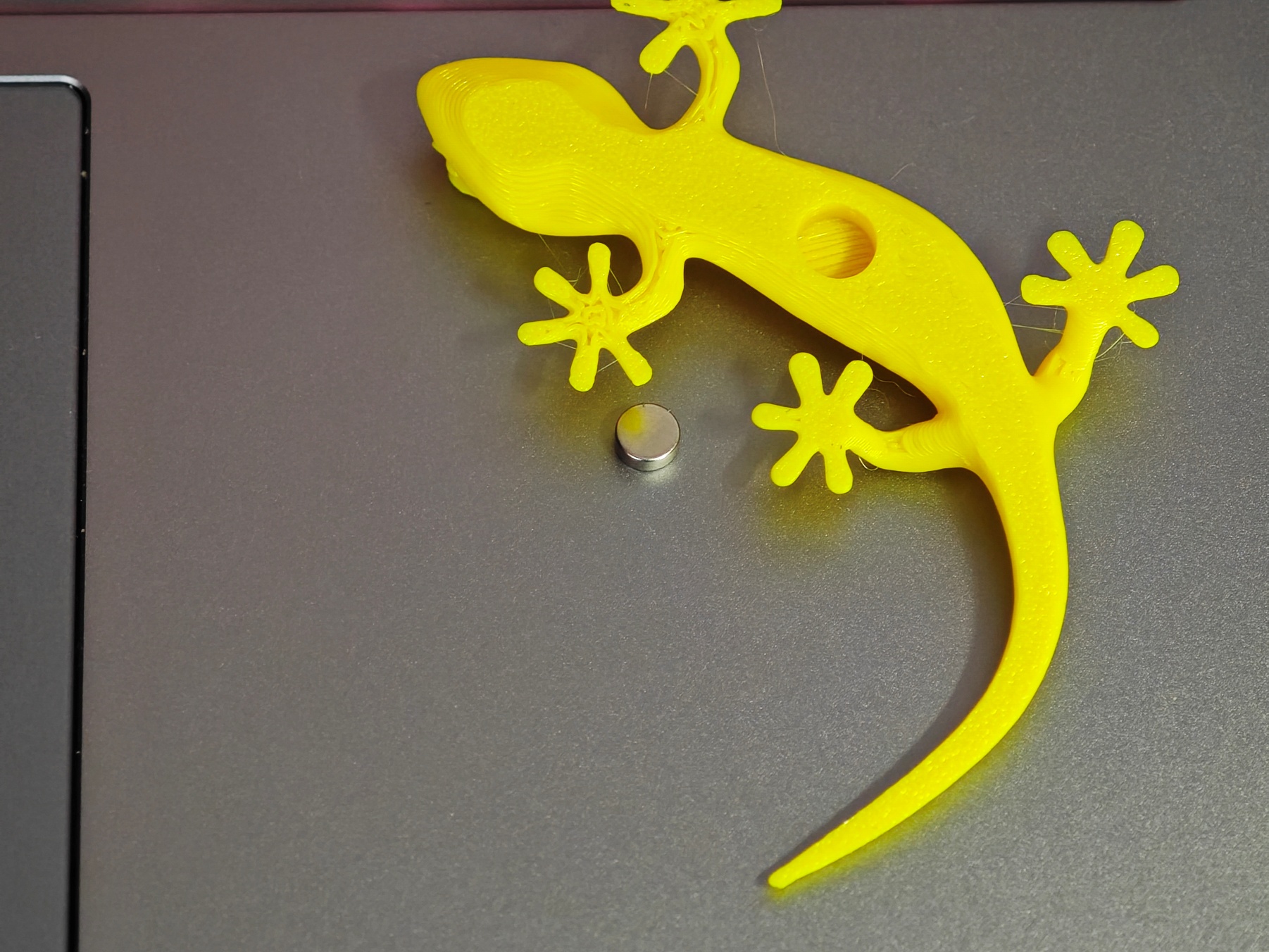

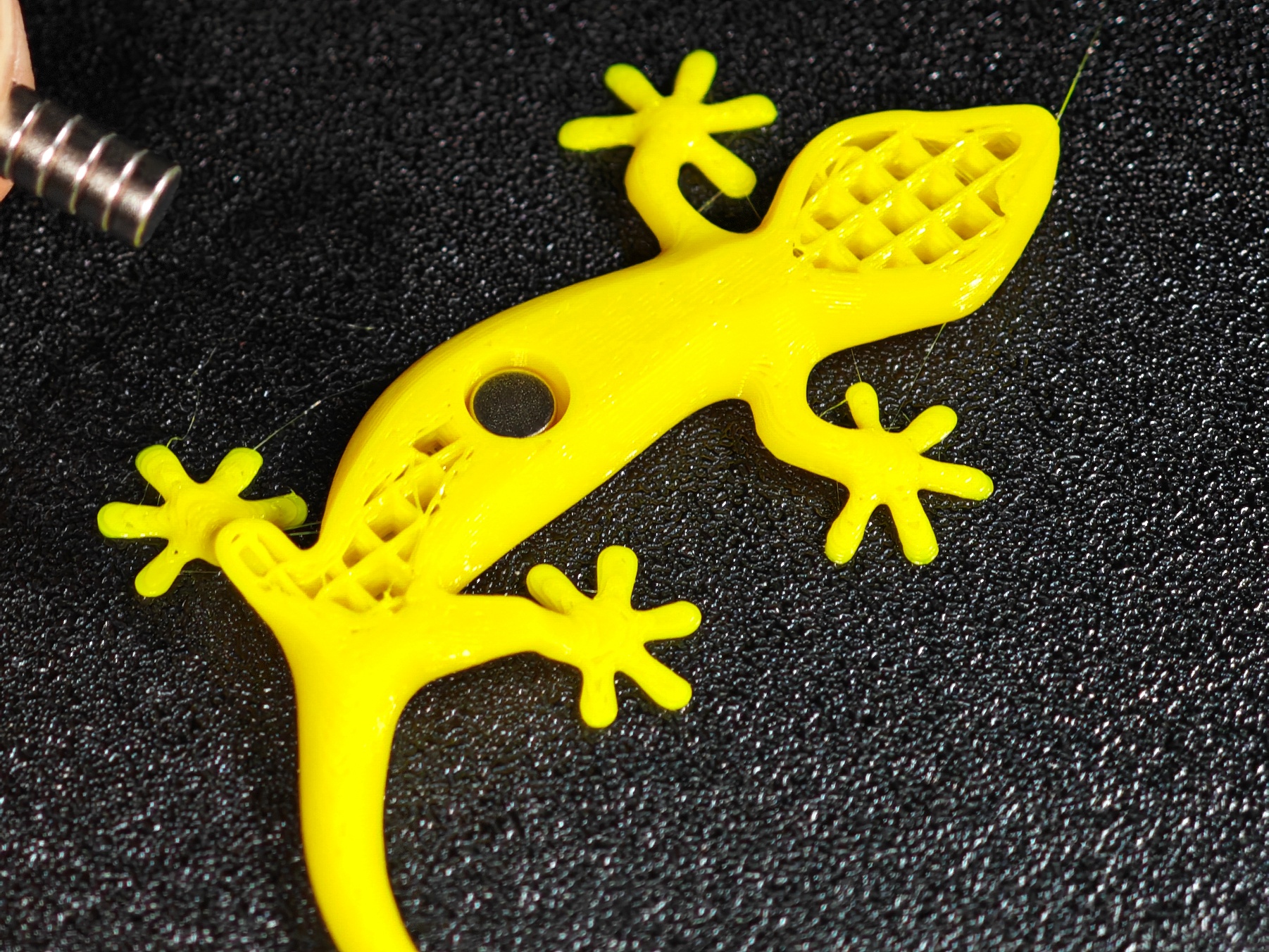

Собственно говоря, минут через 15 получил вот такую модель. Печатал без поддержек. Отмечу, что PETG от Creality чуть-чуть сопливит, но это не критично.

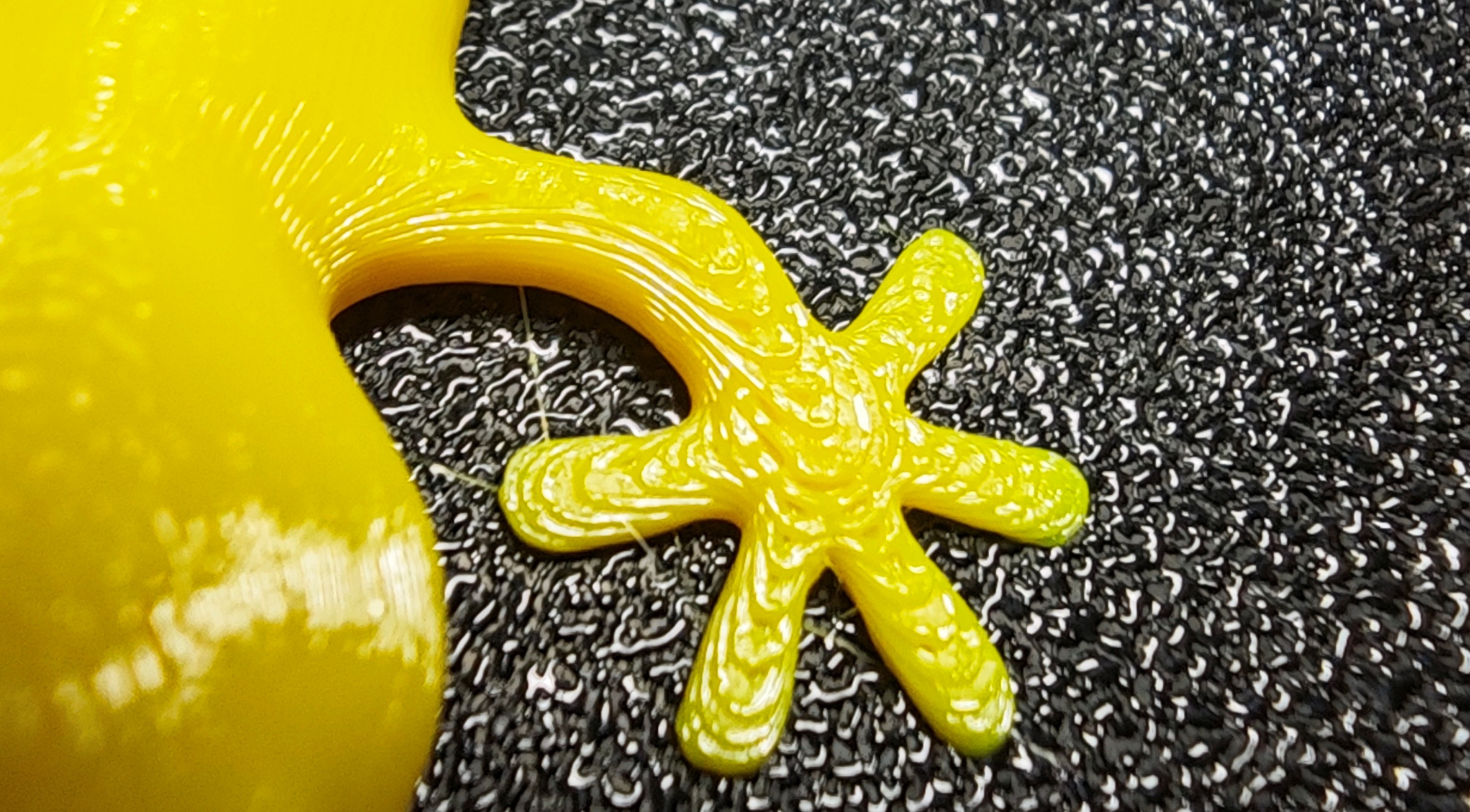

Увеличиваю фотографию. Можно оценить качество печати. Это слой 0.2 мм, можно сделать еще аккуратнее со слоем 0.1 мм. Также отмечу, что включение параметра «нечеткая оболочка» дает определенное сглаживание ступеней верхней поверхности.

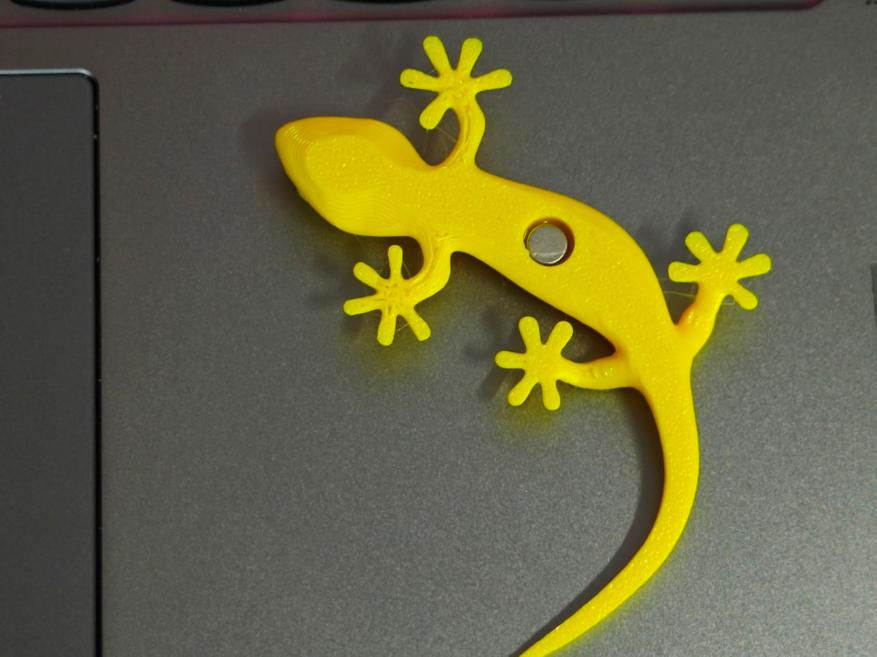

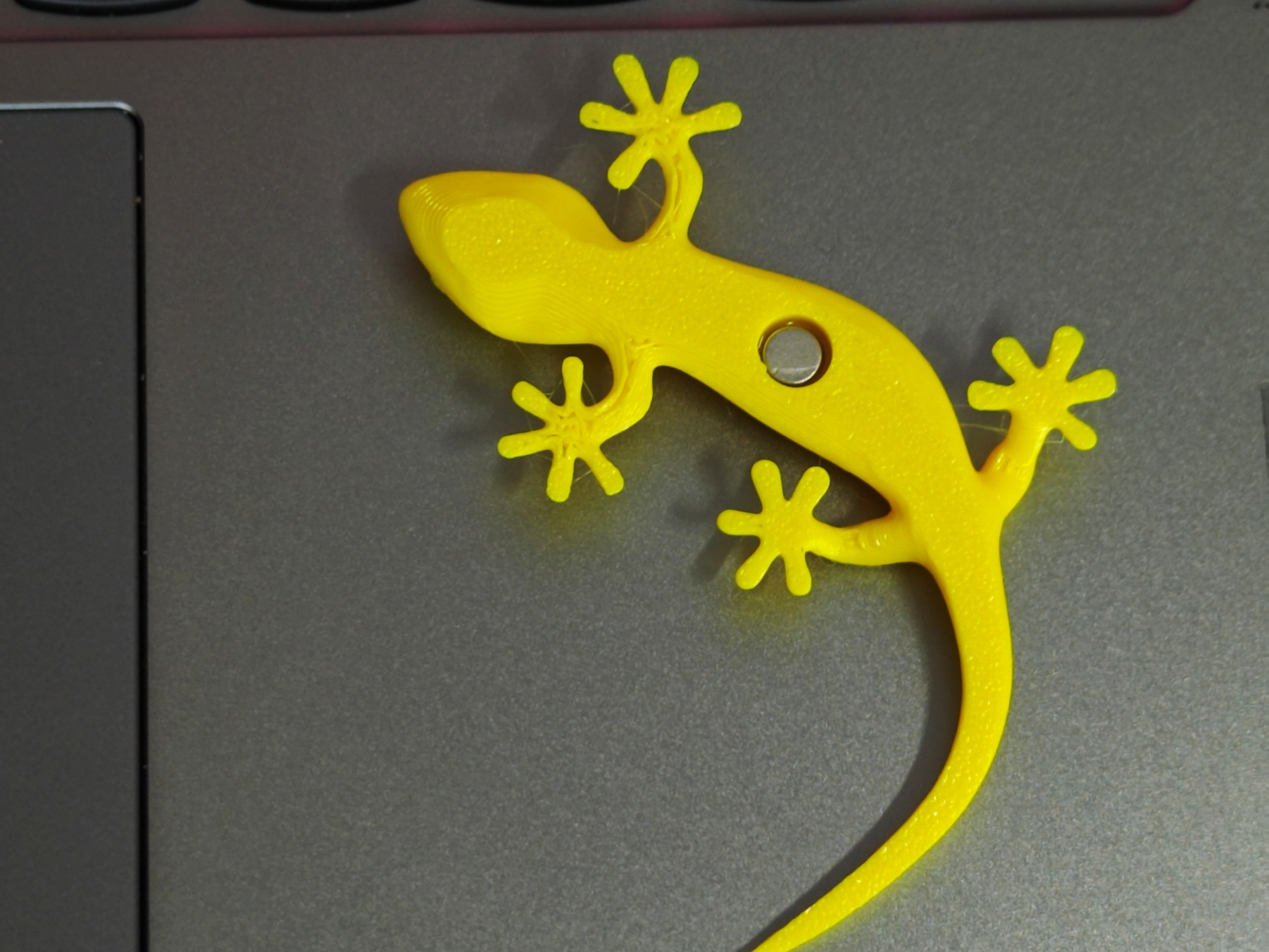

Далее, вклеиваю выбранный магнит в нишу. Хорошо видно, что место я сделал с запасом, можно было вырезать нишу с меньшим допуском. Добавляю каплю цианакрилатного клея с целью удержания магнита на месте.

Результат нормальный, да и сам способ вполне рабочий. Но как по мне, удобнее будет спрятать магнит внутрь самой модели, буквально запечатав его в слоях при печати. Что это дает — полностью гладкий нижний слой, магнит или клей не будет выступать из ниши, не будет царапать поверхность холодильника.

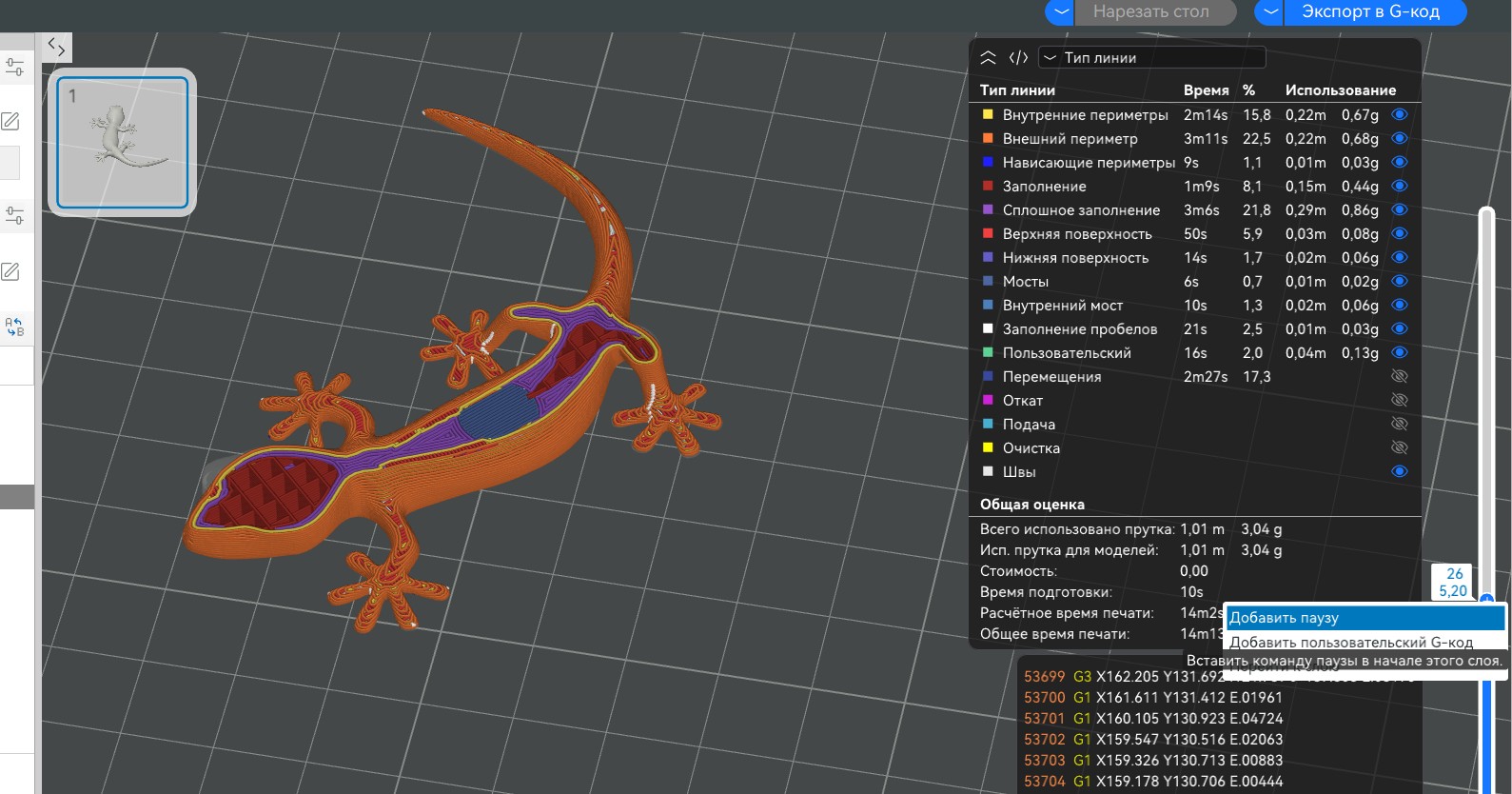

Повторяю предыдущие этапы с формированием цилиндра, но размещаю его таким образом, чтобы в самом низу было 4-5 слоев печати. При нарезке хорошо видно нижний слой, а сама ниша буквально в центре модели. Что делаем в таком случае — передвигаем ползунок просмотра нарезки до нужного слоя — когда принтер будет формировать закрывающий слой этой ниши (у меня на скриншоте слой номер 26). Нажимаем правой кнопкой на ползунок просмотра нарезки и видим меню с возможностью вставки паузы. Обратите внимание, пауза будет до момента начала печати выбранного слоя. Запускаем повторную нарезку модели, сохраняем файл.

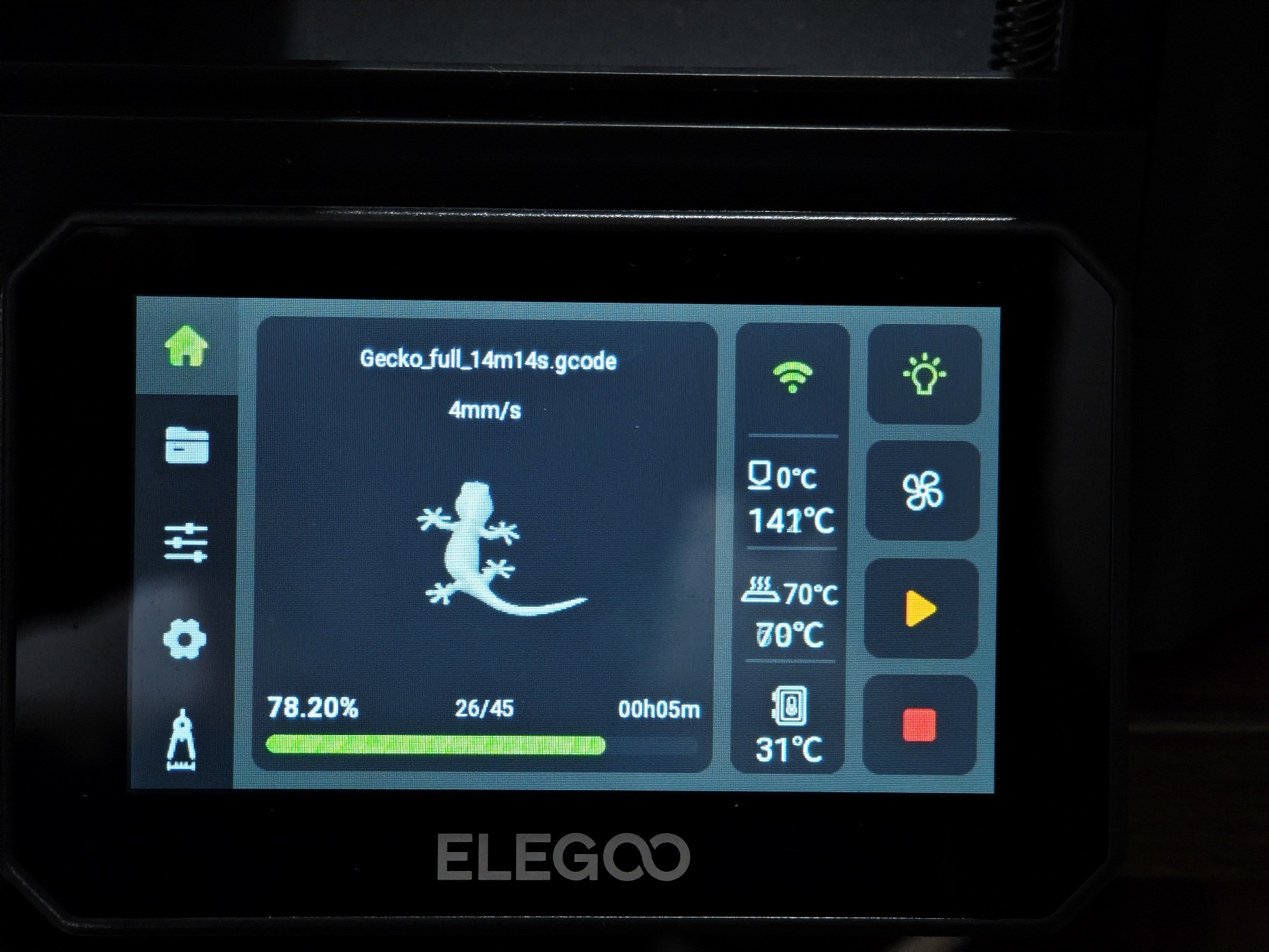

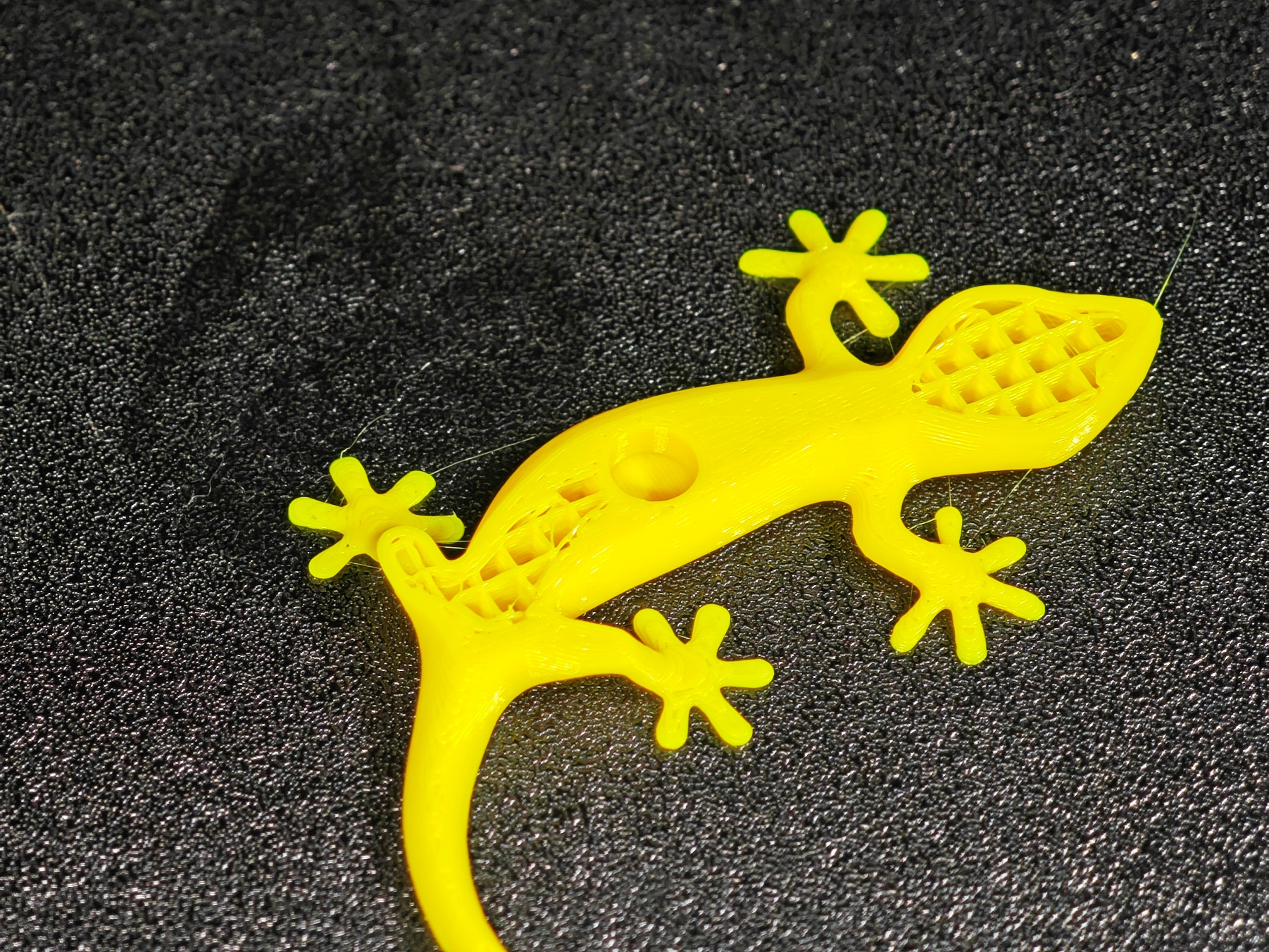

Вот так получается. Принтер автоматически встает на паузу (голова паркуется). Как видно на дисплее, это 26 слой, который я и выбирал при настройке. Пока принтер на паузе, я просто вкладываю магнит в эту нишу.

Единственный момент, на который делаю акцент уже после результатов печати: из-за того, что нишу нарисовали с допуском, магнит будет чуть-чуть болтаться. Для магнита на холодильник это, возможно, и не критично. А для каких-либо других деталей гремящий звук может послужить негативным фактором. Во избежание перемещения магнита внутри этой ниши можно добавить каплю клея с целью фиксации. После установки магнита, запускаю процесс печати дальше.

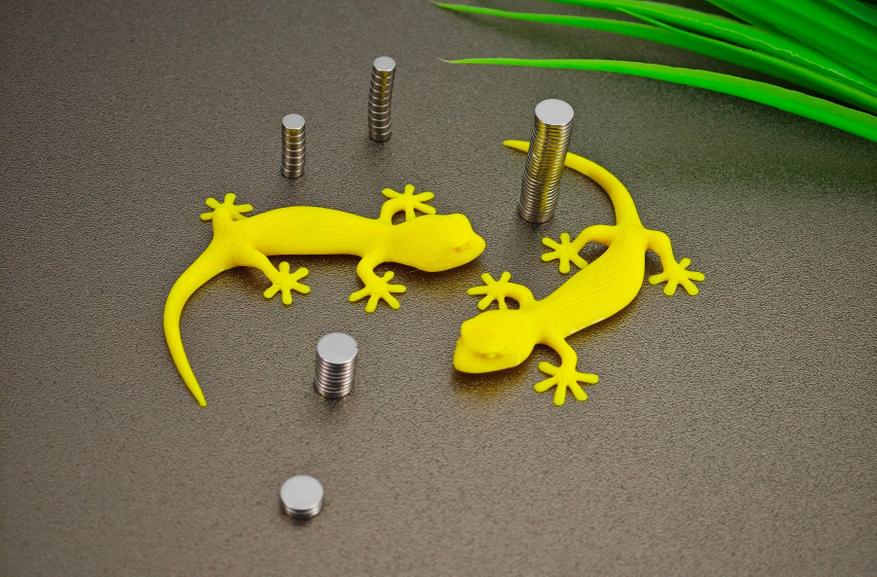

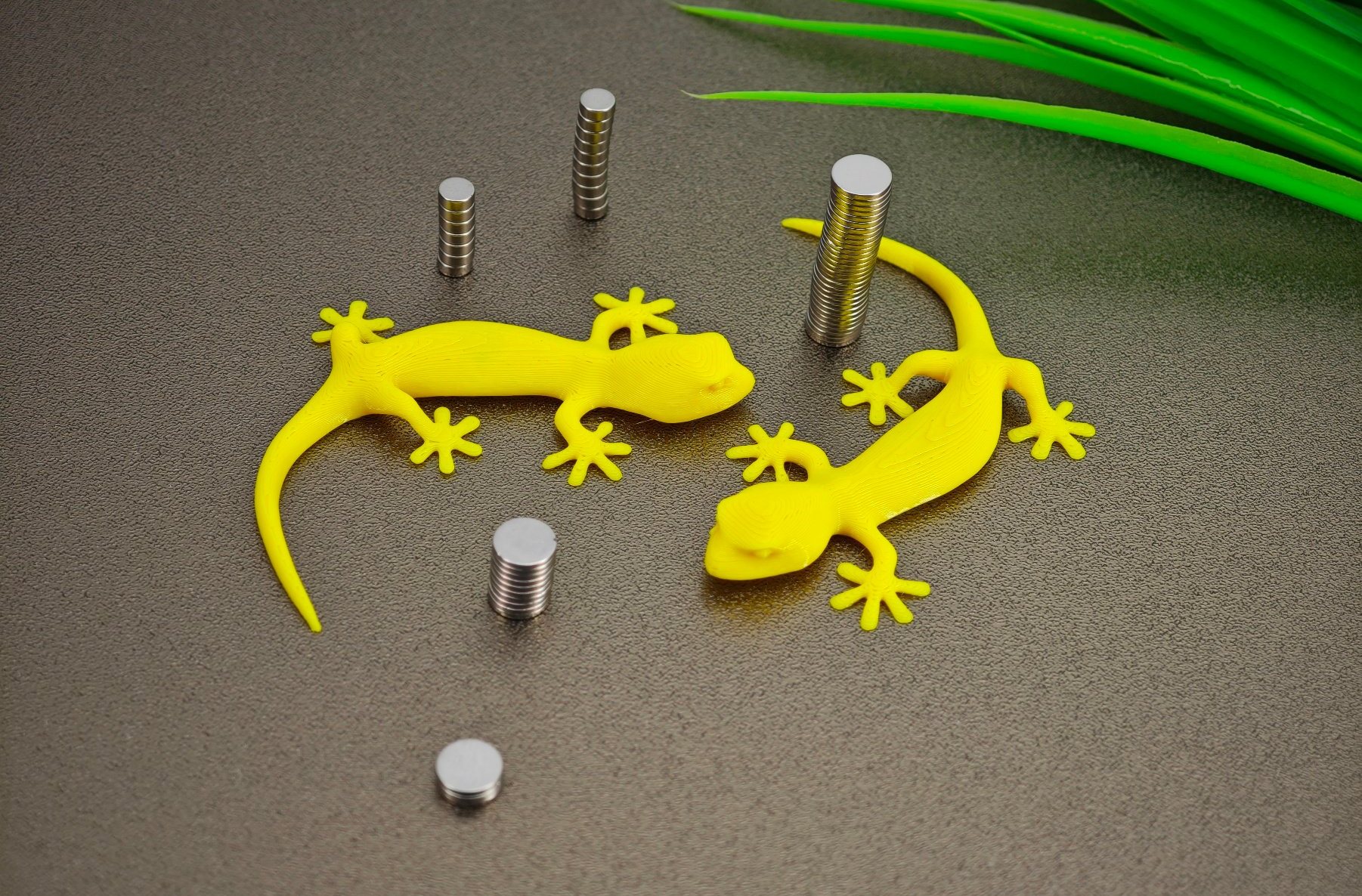

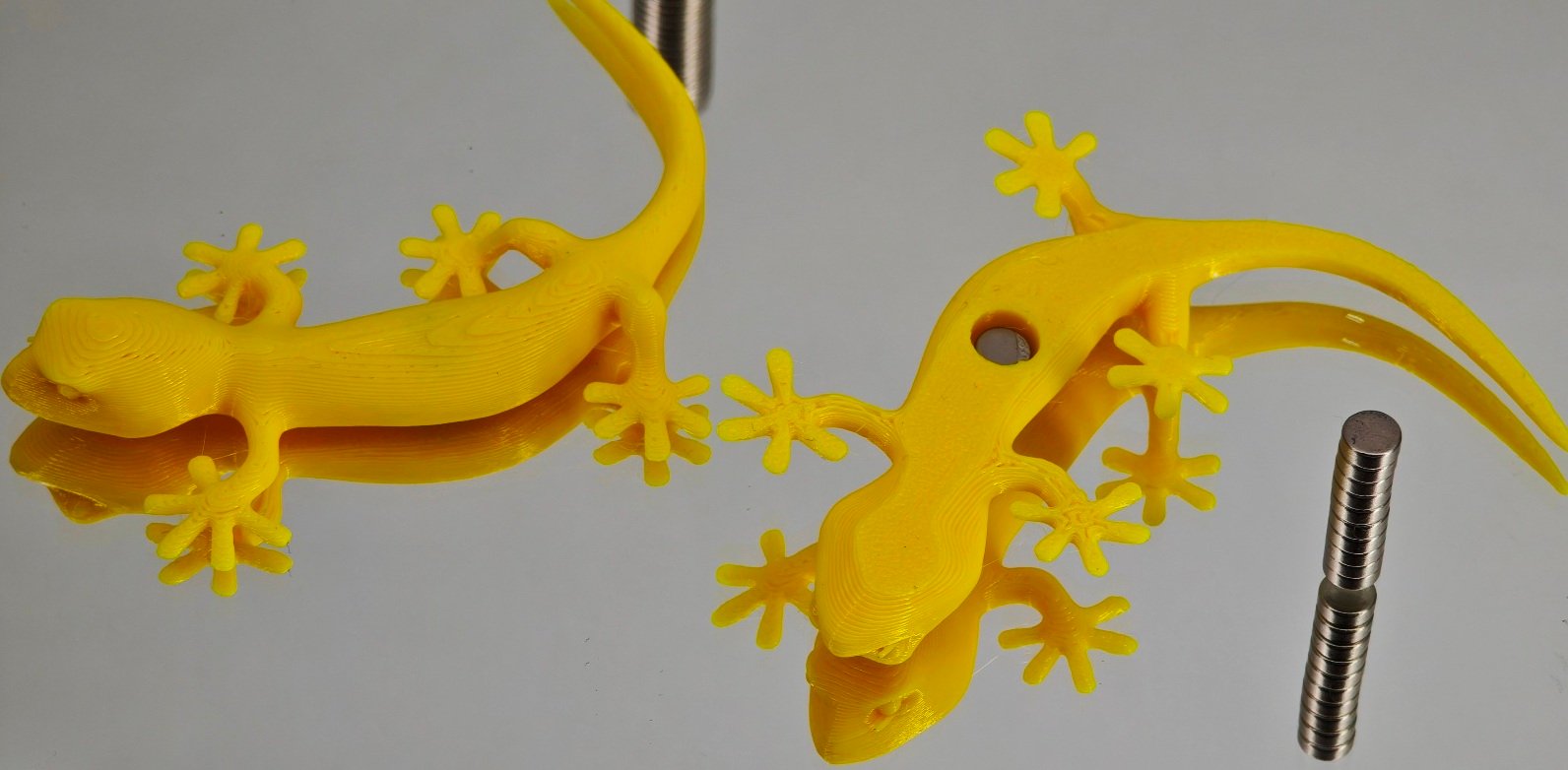

Вот так выглядит результат печати. Заняла последовательная печать двух моделей около получаса (подготовка файла gcode и сам процесс печати двух моделей). Без проблем можно повторить, в том числе и с другими 3D моделями.

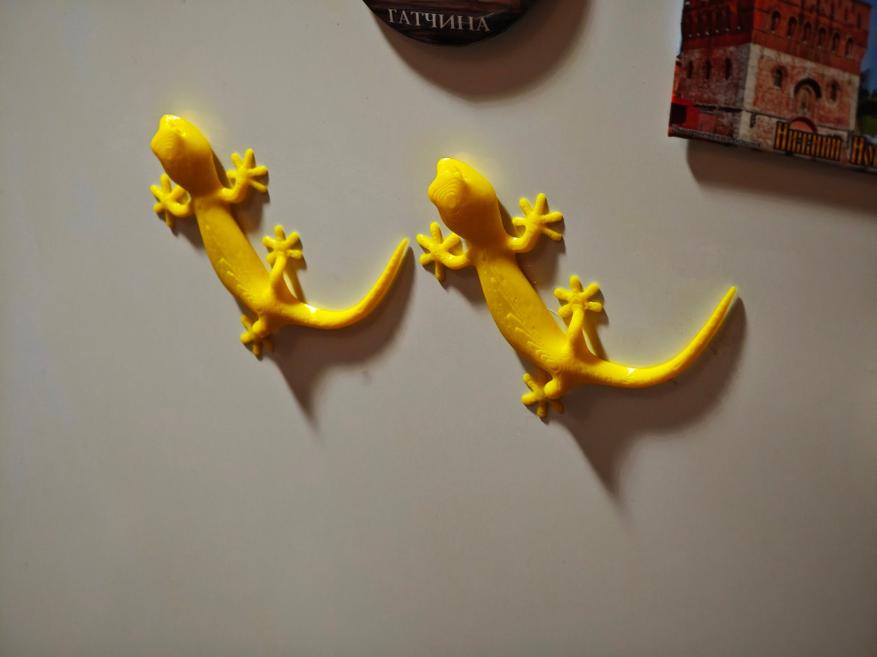

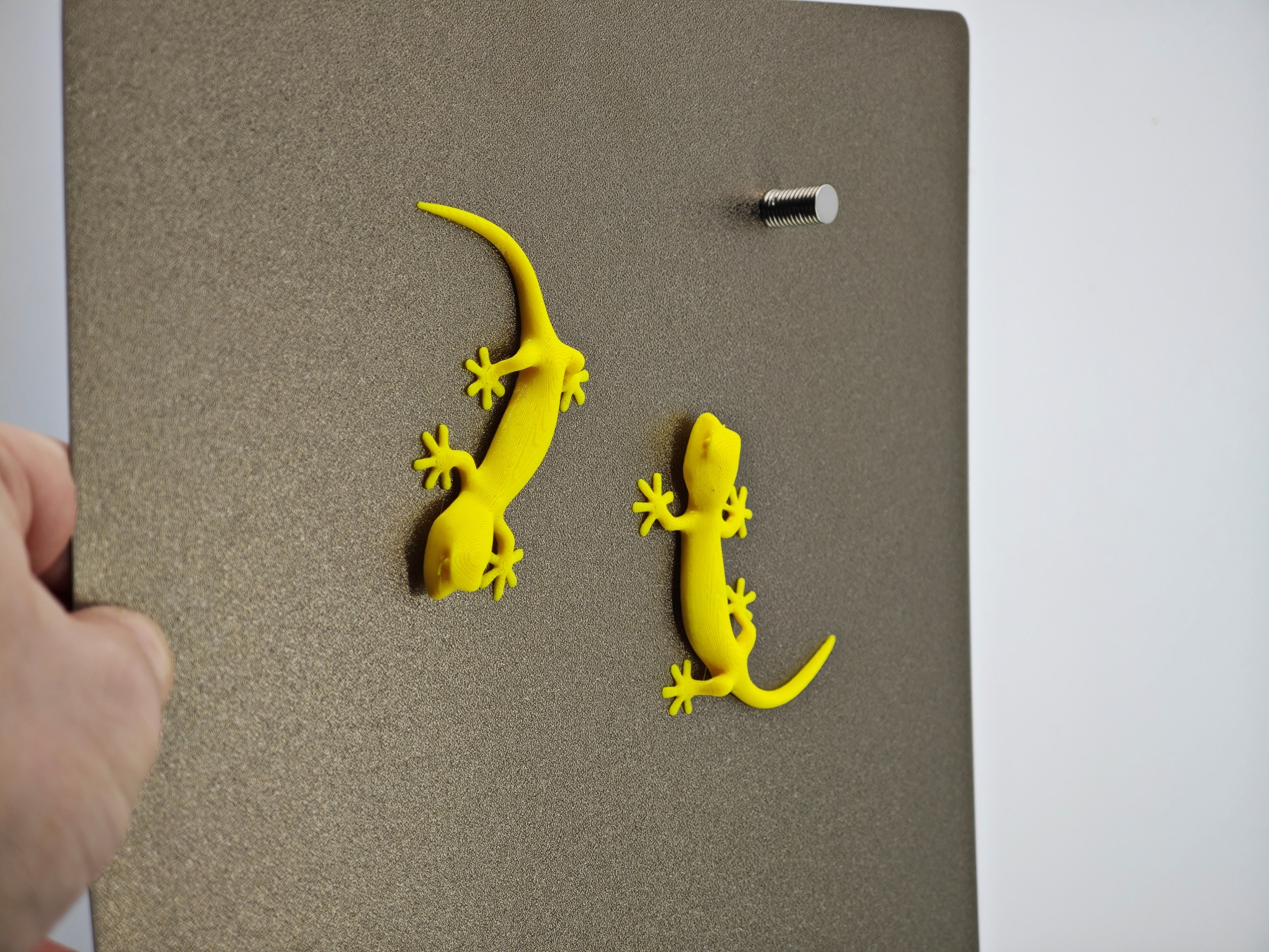

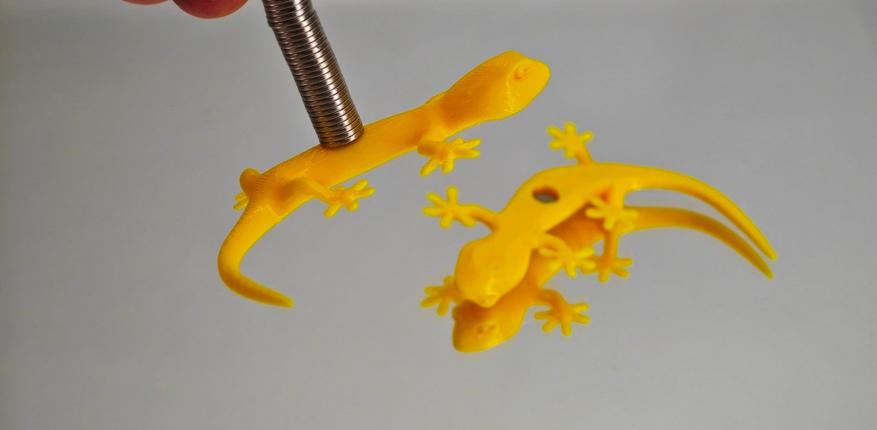

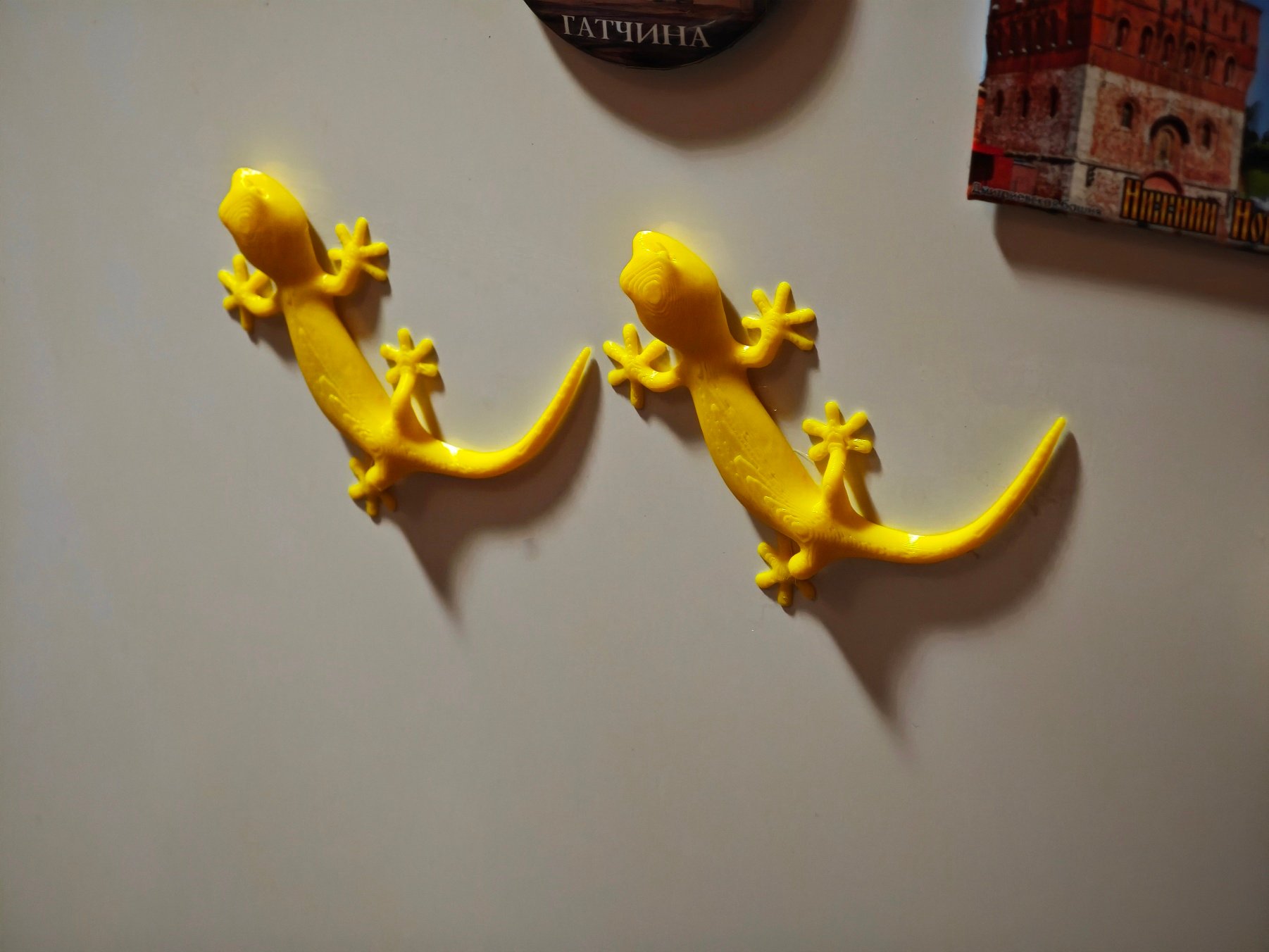

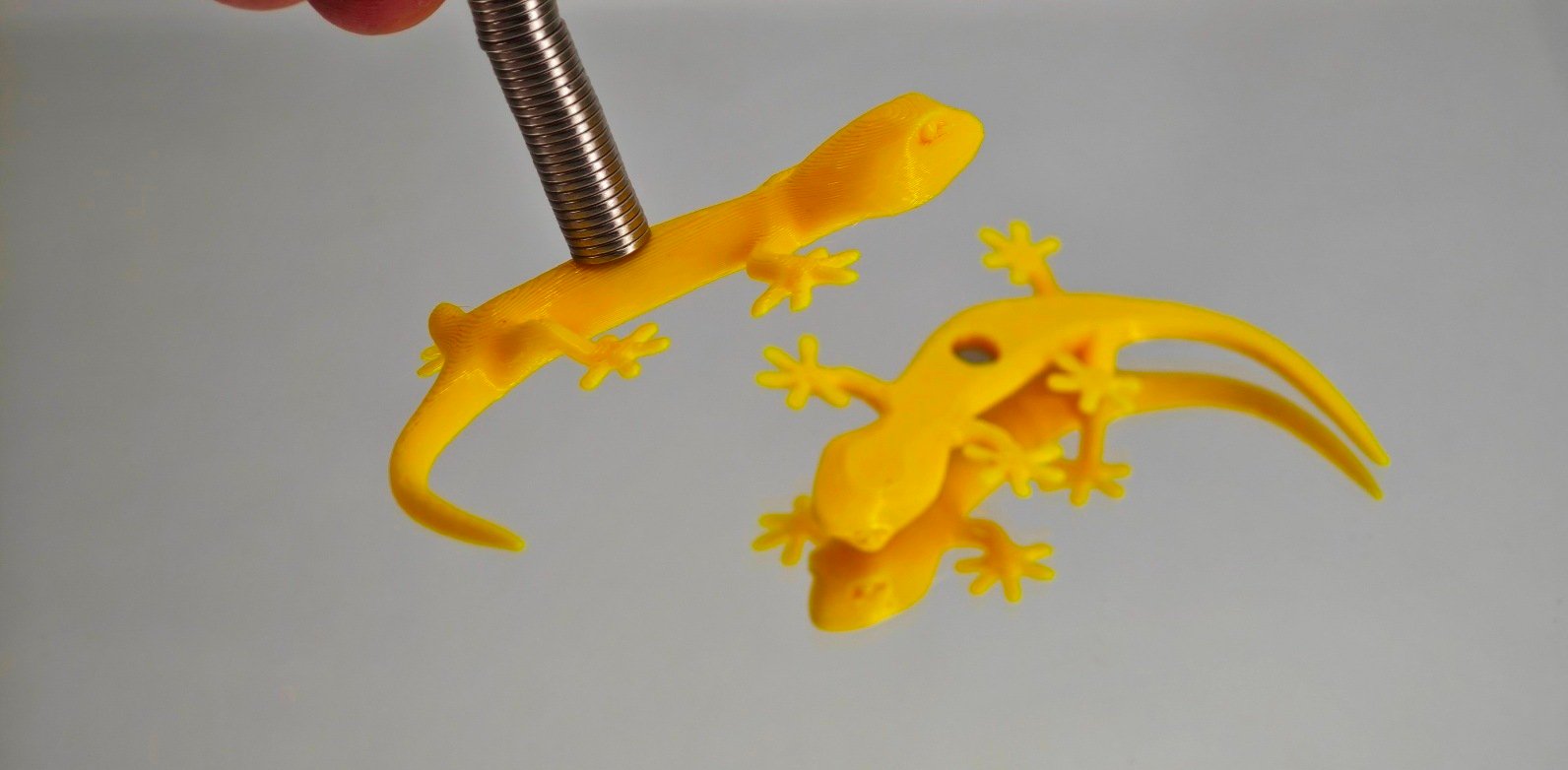

Силы магнита достаточно для удержания такой безделушке. В том числе держатся на дверце холодильника, причем вариант с полностью скрытым магнитом также прочно устанавливается на поверхности.

Результатом вполне доволен. Способ модификации моделей в Elegoo Slicer (Orca Slicer) вполне рабочий, так и удобной добавлять паузу при печати. С паузой, к слову, вполне можно создавать цветные модели. Приобрести 3D-принтер ELEGOO Centauri Carbon 2 Combo (цветной 4 катушки). Приобрести 3D-принтер ELEGOO Centauri Carbon (первое поколение). Редкоземельные магниты покупал тут (ссылка). Полезные статьи:
