Сегодня мы с вами рассмотрим целую линейку продуктов от Chaintech. Полагаю, что эту компанию все в России знают, так что представлять ее не надо. Старожилы компьютерного рынка еще помнят знаменитую системную плату 6BTM, которая, по сути, и сделала Chaintech широко известной у нас, поскольку в свое время была одной из самых быстрых и надежных материнок на базе i440BX. Дальнейшие события показали, что, увы, у компании были и взлеты и падения, и удачи и неудачи. Кроме того, фирма приложила большие усилия по увеличению производства видеокарт и расширению ассортимента. На сегодня это сертифицированный партнер NVIDIA, который выпускает платы только на базе процессоров от калифорнийской фирмы.
Разумеется, все последние анонсы и выпуски от NVIDIA не прошли мимо Chaintech, и на рынке появилась целая плеяда продуктов, основанных на последнем поколении GeForce FX. Кстати, если для кого-то это первый обзор вообще или первый обзор, посвященный GeForce FX, то таких читателей мы приглашаем ознакомиться со списком наших обзоров по этой теме.
Теоретико-аналитические материалы и обзоры видеокарт, в которых рассматриваются функциональные особенности GPU NVIDIA GeForce FX
- Аналитический материал по особенностям архитектуры NVIDIA NV30 (GeForce FX)
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5800 Ultra (NV30) — многостраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — одностраничный
- Базовый обзор NVIDIA GeForce FX 5600 Ultra (NV31) и GeForce FX 5200 Ultra (NV34) — многостраничный
- Обзор ASUS V9900 Ultra на базе NVIDIA GeForce FX 5800 Ultra — продолжение рассмотрения качества АА и анизотропии
- Обзор Gainward FX Powerpack Ultra/1000 Golden Sample и Gainward FX Powerpack Pro/660 TV/DVI на базе NVIDIA GeForce FX 5800 Ultra и 5200 — масштабирование (зависимость производительности от частоты работы CPU) GeForce FX 5800 Ultra, а также изучение производительности GeForce FX 5200
- Обзор Leadtek WinFast A300 Ultra MyVIVO на базе NVIDIA GeForce FX 5800 Ultra — продолжение изучения зависимости производительности GeForce FX 5800 Ultra от частоты работы CPU в тяжелых режимах при АА и анизотропии
- Обзор MSI FX5800 Ultra-TD8X на базе NVIDIA GeForce FX 5800 Ultra
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 производства Albatron, Chaintech, Gainward, InnoVision, Leadtek, Palit и Prolink
- Обзор видеокарт на базе NVIDIA GeForce FX 5200/5600 производства ASUSTeK
- Обзор видеокарты MSI FX5600-VTDR128 (MS-8912) на базе NVIDIA GeForce FX 5600
- Обзор видеокарт на базе NVIDIA GeForce FX 5200 Ultra производства Albatron, Leadtek и MSI
- Обзор Prolink PixelView GeForce FX 5600 256MB Golden Limited на базе NVIDIA GeForce FX 5600
- Обзор Gainward FX PowerPack Ultra/760 XP Golden Sample на базе NVIDIA GeForce FX 5600 Ultra (new revision)
- Обзор видеокарт на базе NVIDIA GeForce FX 5600 производства AOpen и Soltek
- Обзор Leadtek WinFast A310 Ultra MyVIVO на базе NVIDIA GeForce FX 5600 Ultra (350MHz revision)
- Обзор NVIDIA GeForce FX 5900 Ultra 256MB (NV35) — одностраничный
- Обзор NVIDIA GeForce FX 5900 Ultra 256MB (NV35)
- Битва титанов ATI и NVIDIA:куда подевались честные поединки? или «Вертим 3DMark-ом как хотим»
- Обзор MSI FX5900-VTD128 на базе NVIDIA GeForce FX 5900 — «Продолжаем вертеть 3DMark-ом 2003…» (расследование плодов «сотрудничества» NVIDIA и FutureMark в свете уже известных событий с подписанием «мирного» соглашения)
- Обзор видеокарт Albatron Gigi GeForce FX 5600EQ 256MB, Albatron Gigi GeForce FX 5600P Turbo 128MB, Albatron Gigi GeForce FX 5600 Ultra 128MB (350MHz version), Albatron Gigi GeForce FX 5800 128MB на базе NVIDIA GeForce FX 5600/5800
- ASUS V9950 128MB на базе NVIDIA GeForce FX 5900 — исследование скорости в игровых тестах
- Обзор Gainward FX Powerpack Ultra/1200 Golden Sample на базе NVIDIA GeForce FX 5900 — исследование скорости в НОВЫХ игровых тестах, а также анализ работы FX 5900 без «заточек»
- Обзор Albatron Gigi GeForce FX 5900PV 128MB на базе NVIDIA GeForce FX 5900
- Обзор ABIT Siluro FX5900 OTES 128MB на базе NVIDIA GeForce FX 5900
- Обзор Leadtek WinFast A350 Ultra TDH MyVIVO на базе NVIDIA GeForce FX 5900 Ultra
- Обзор Albatron Gigi GeForce FX 5900 Turbo 256MB и Albatron Gigi GeForce FX 5600 Ultra (400 MHz) на базе NVIDIA GeForce FX 5900/5600 Ultra
- Обзор Inno3D Tornado GeForce FX5900 128MB на базе NVIDIA GeForce FX 5900
- Обзор ASUS V9950 Ultra на базе NVIDIA GeForce FX 5900 — экстремальный разгон этой карты
- Обзор AOpen Aeolus GeForce FX 5600S 256MB на базе NVIDIA GeForce FX 5600
- Обзор видеокарт на базе NVIDIA GeForce FX 5600 Ultra производства ABIT, ASUSTeK и Chaintech
- Обзор Gainward Powepack FX Ultra/1600 GS CoolFX на базе NVIDIA GeForce FX 5900 Ultra — Исследование бета-версии драйверов 51.75
- Обзор Prolink PixelView GeForce FX 5900 128MB на базе NVIDIA GeForce FX 5900 — Тестирование в Tomb Raider: Angel of Darkness
- Обзор видеокарт на базе NVIDIA GeForce FX 5900SE/XT производства Albatron и Leadtek
- Обзор ASUS V9950 Ultra Deluxe 256MB на базе NVIDIA GeForce FX 5900 Ultra
- Обзор NVIDIA GeForce FX 5950 Ultra (NV38) и GeForce FX 5700 Ultra (NV36) — одностраничный
- Обзор NVIDIA GeForce FX 5950 Ultra (NV38) и GeForce FX 5700 Ultra (NV36)
- Обзор Gigabyte GeForce FX 5950 Ultra 256MB — одностраничный
- Обзор Gigabyte GeForce FX 5950 Ultra 256MB сравнение версий драйверов 52.70 и 52.16
- Обзор Albatron Gigi GeForce FX 5700 Ultra 128MB на базе NVIDIA GeForce FX 5700 Ultra
- Обзор Leadtek WinFast A380 Ultra MyVIVO 256MB и ASUS V9950SE на базе NVIDIA GeForce FX 5950Ultra/5900SE
Итак, начнем c FX5600XT. Всем было известно, что до сего момента из середнячков в семействе FX были FX5600 и FX5600 Ultra (разные вариации этих продуктов в зависмости от желания производителей мы не считаем), занимающие позиции в ценовой нише выше 100 долларов США. В сегменте же до 100 долларов США был представлен FX5200. Теперь, с появлением младшего представителя линейки FX5600 — 5600XT, FX5200 должен спуститься ниже, а новичок займет место на кромке в 100 долларов США, не допуская падения FX5600 до этой цены. 64-битный «обрезок» FX5600XT призван занять место ниже FX5200 и, с одной стороны, удерживать цены на FX5200, а с другой стороны, — опустить цены на 64-bit FX5200. Вполне возможно, что со временем FX5200 просто изчезнет и будет заменен FX5600XT.
Это что касается ценовых секторов ниже того, что занимает FX5600. Сам FX5600 будет замещен приходящим ему на смену FX5700. FX5600 Ultra также исчезнет с рынка. Эти карты, имея достаточно высокую себестоимость, не сумели предложить разумного баланса между ценой и предоставляемыми возможностями. Примерно по таким же ценам должен выйти FX 5700 Ultra, который имеет более высокую производительность.
Если идти вверх по ценовой лестнице, то на ступеньке выше находится FX5900XT (пока представленный неанонсированным FX5900SE, называемым производителями как LX или CP), ну а дальше вы знаете — FX5900, FX5950 Ultra. FX5900 Ultra, разумеется, уже начал вытесняться с рынка своим более поздним и мощным собратом.
В нашей сегодняшней линейке тех продуктов, что должны вскоре занять свои места, нет только FX5700 и FX5900XT.
Платы
| Chaintech GeForce FX 5600XT 128MB 64bit |  | |
|---|---|---|
| Chaintech GeForce FX 5600XT 256MB 128bit |  | |
| Chaintech GeForce FX 5700 Ultra 128MB |  | |
| Chaintech GeForce FX 5900 128MB; Chaintech GeForce FX 5950 Ultra 256MB |  | |

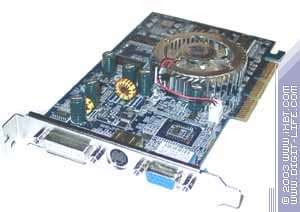

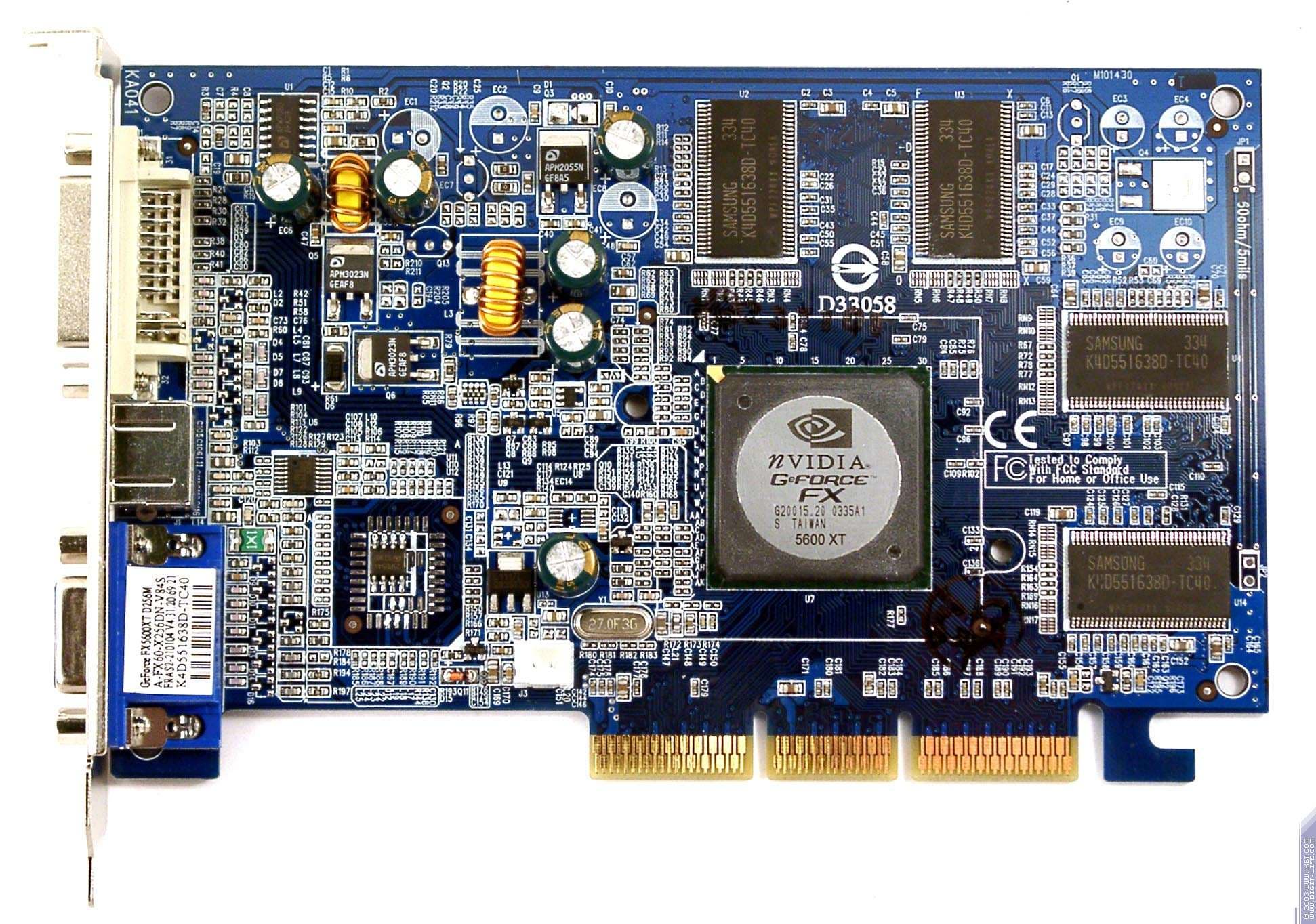

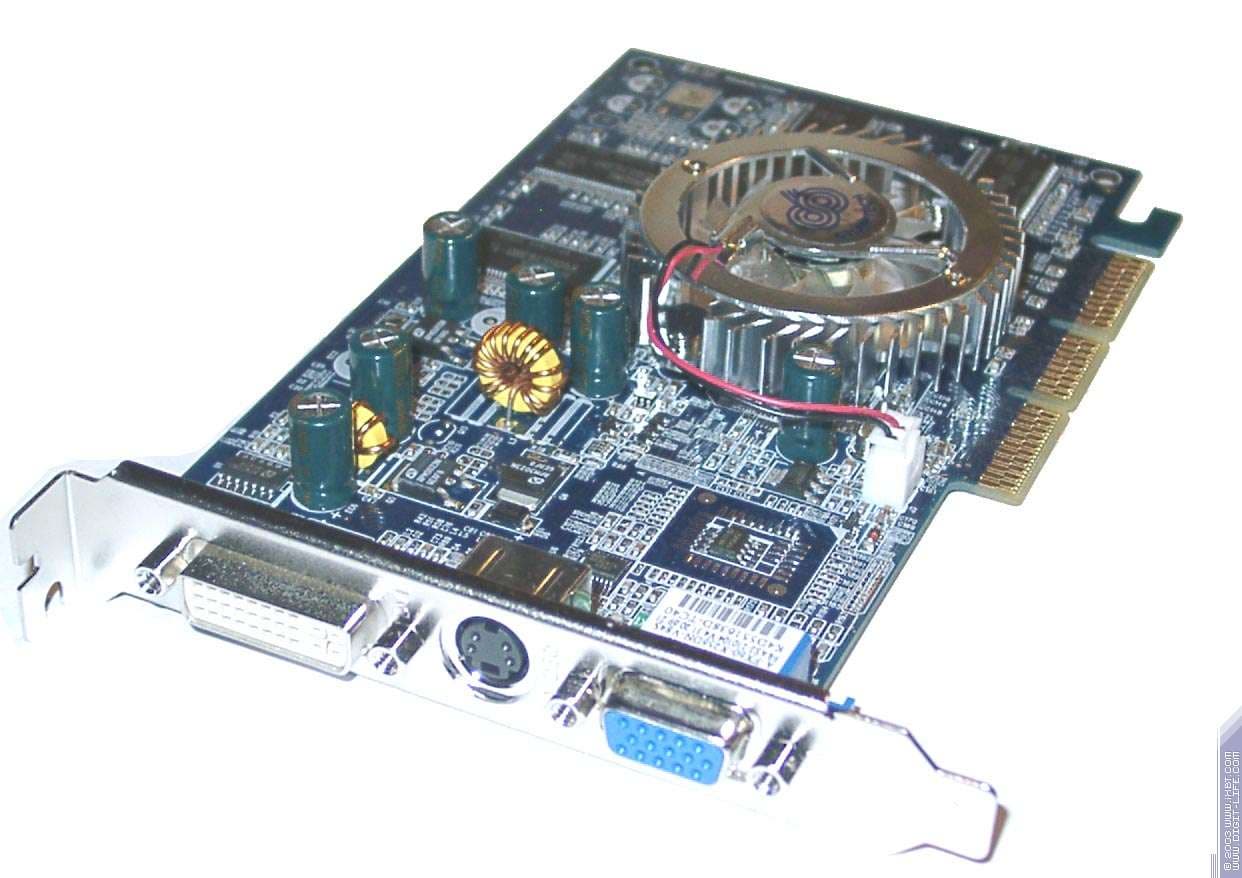

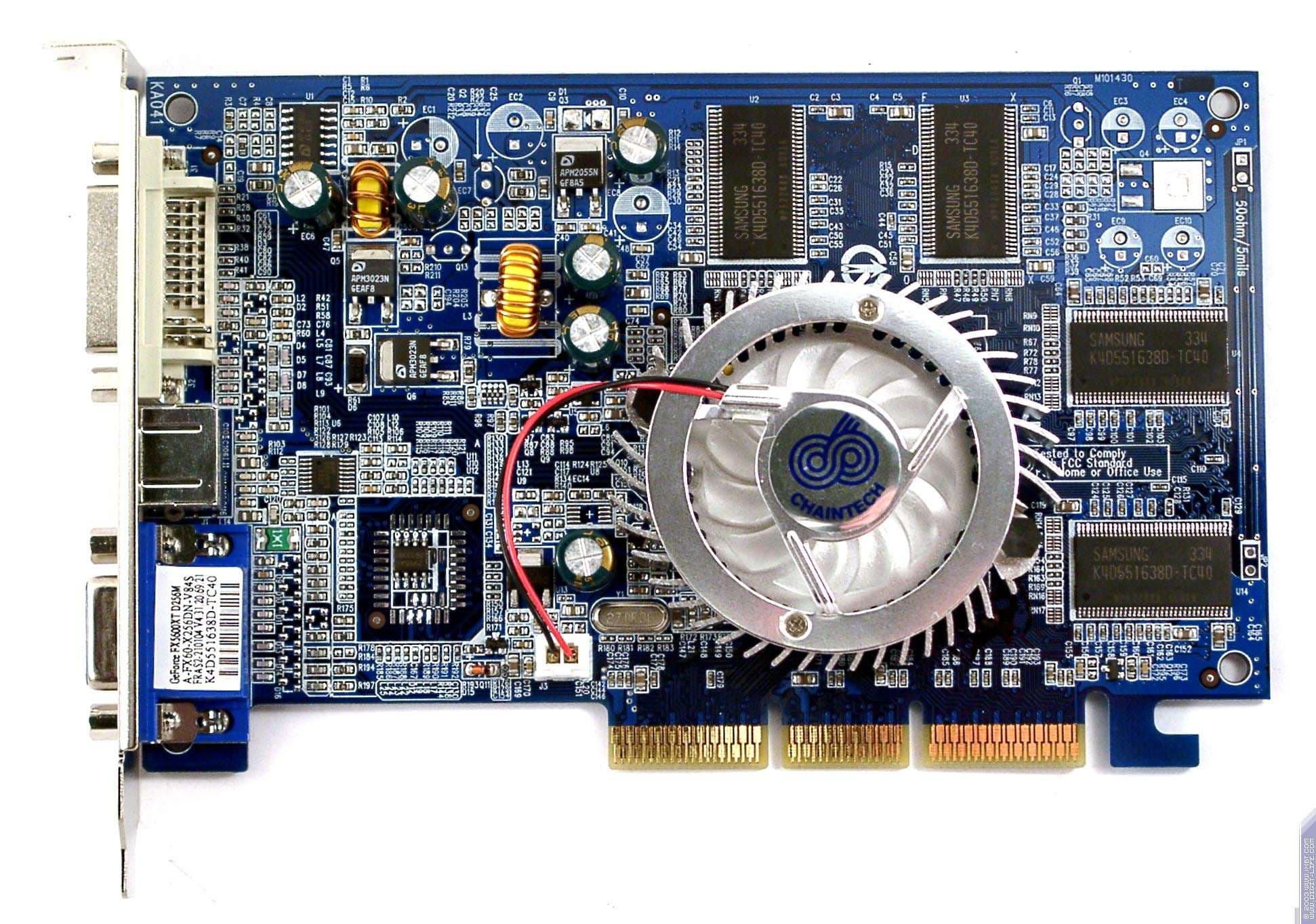

| Chaintech GeForce FX 5600XT 256MB 128bit | |
|---|---|

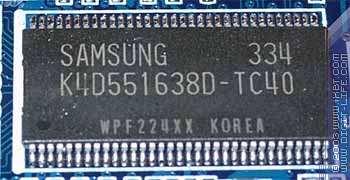

| Карта имеет интерфейс AGP x8/x4/x2, 256 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на частоте 200 (400) МГц. Частота работы GPU — 235 MHz. Интерфейс обмена с памятью — 128 бит. Разгонный потенциал: 300/250 (500) МГц. |  |

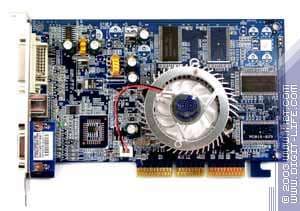

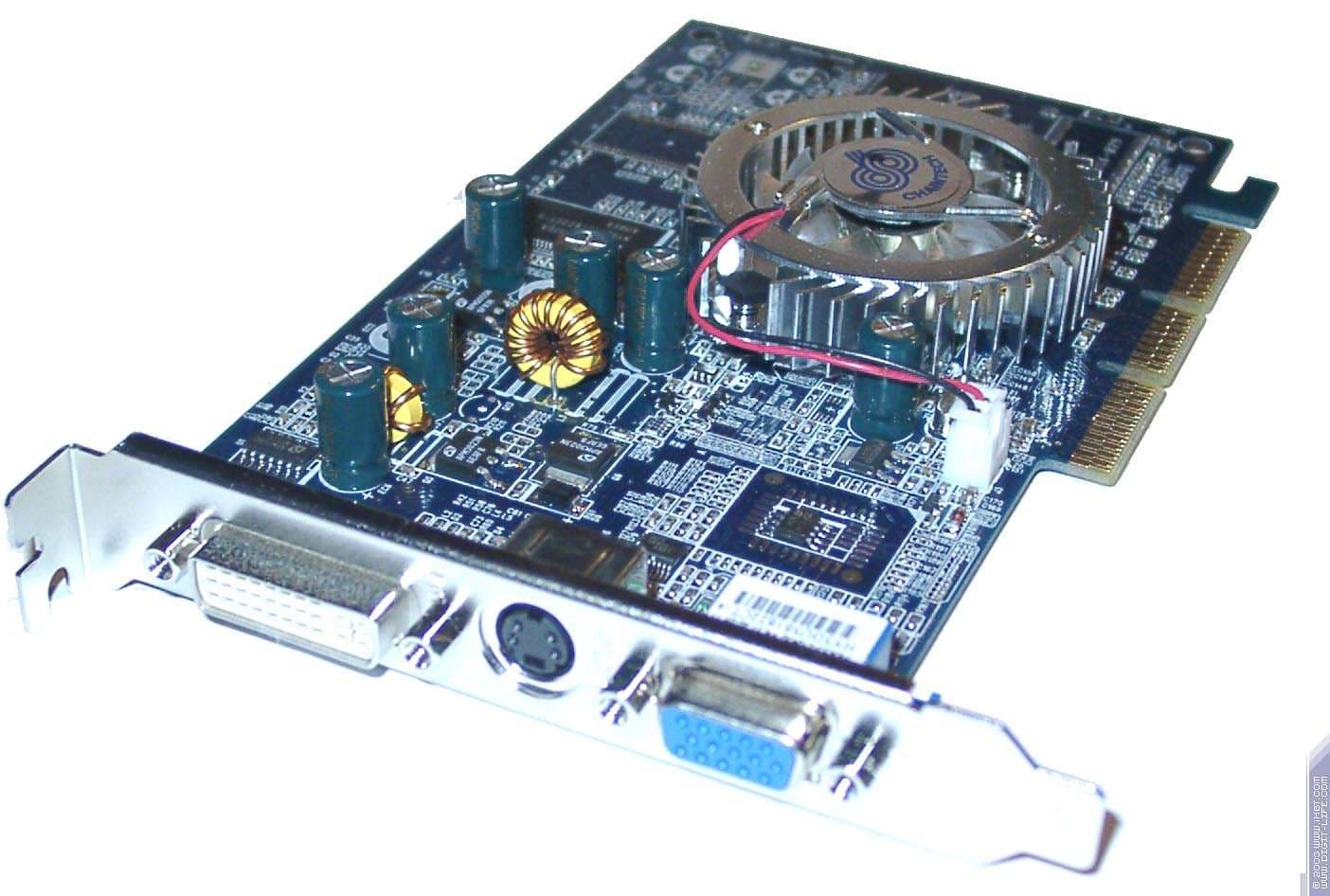

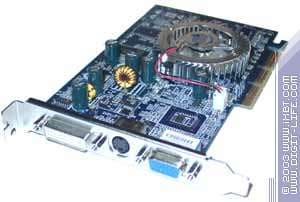

| Chaintech GeForce FX 5600XT 128MB 64bit | |

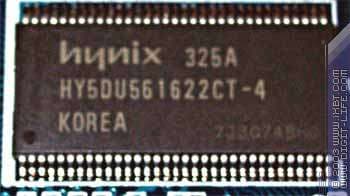

| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 4-х микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 4ns, что соответствует частоте работы 250 (500) МГц, память же работает на частоте 200 (400) МГц. Частота работы GPU — 235 MHz. Интерфейс обмена с памятью — 64 бит. Разгонный потенциал: 308/260 (520) МГц. |  |

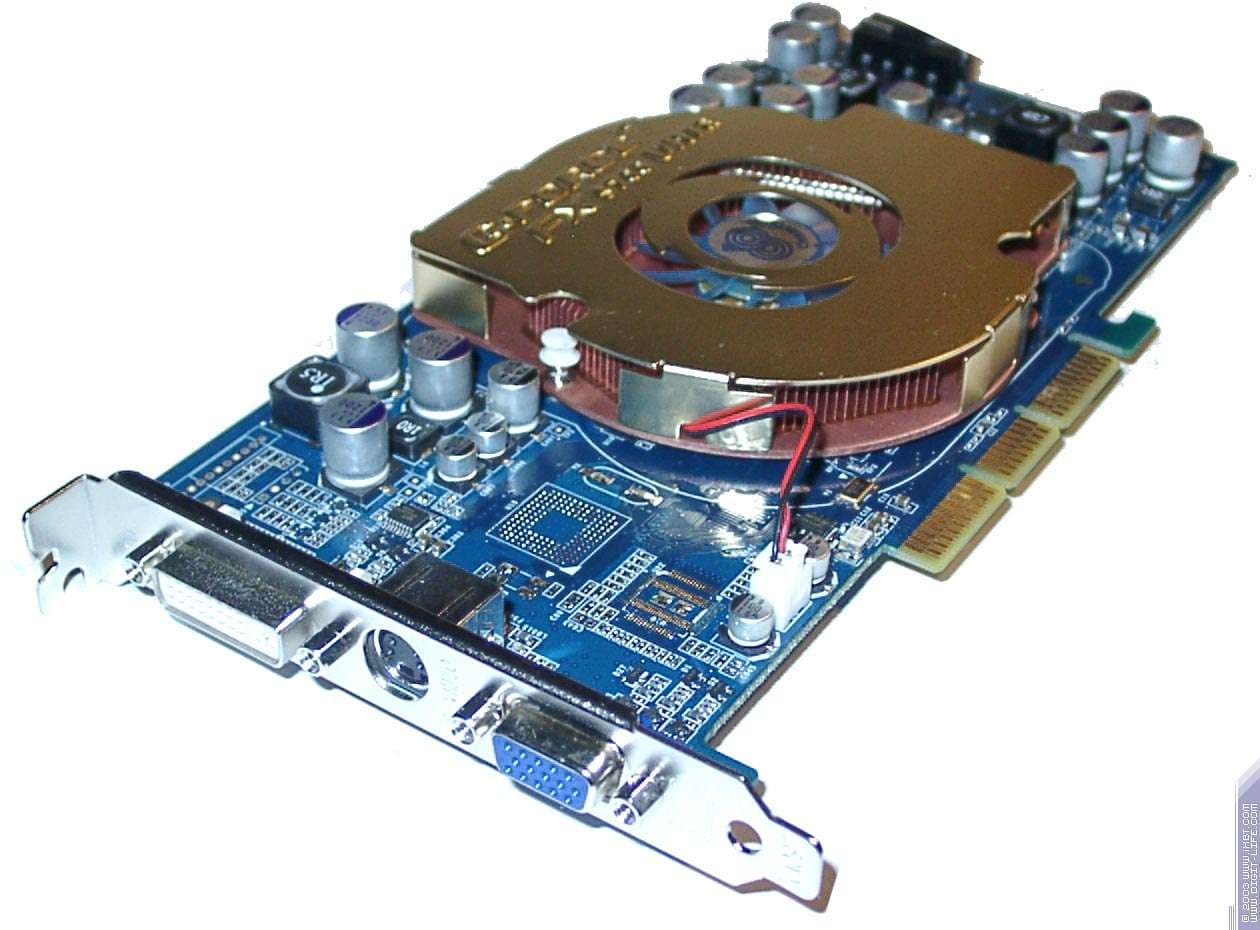

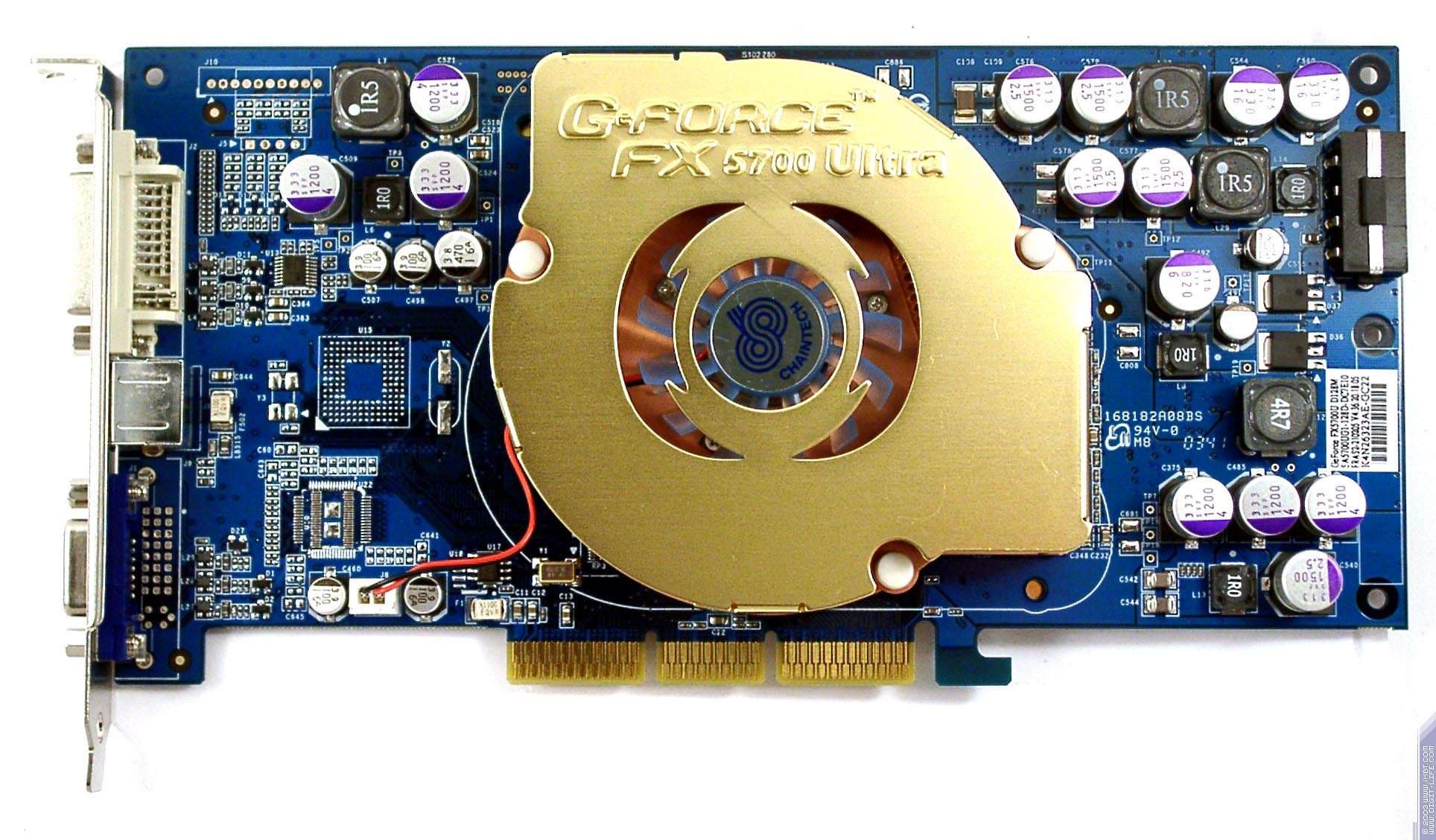

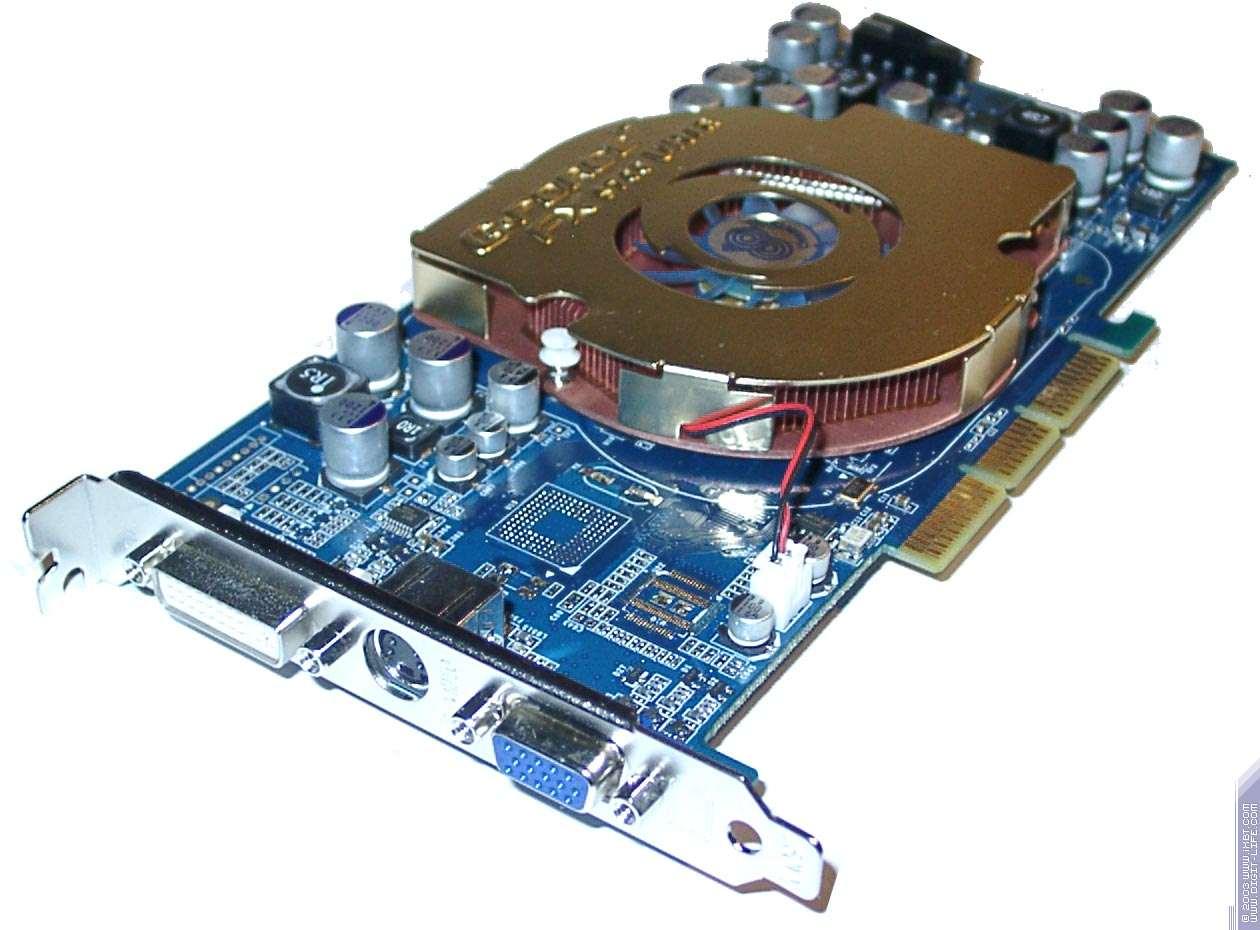

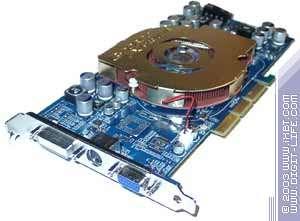

| Chaintech GeForce FX 5700 Ultra 128MB | |
| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR-II SDRAM, размещенной в 8-ми микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Samsung. Время выборки у микросхем памяти 2.2ns, что соответствует частоте работы 453 (906) МГц, на которой память и работает. Частота работы GPU — 475 MHz. Интерфейс обмена с памятью — 128 бит. Разгонный потенциал: 550/535 (1070) МГц. |  |

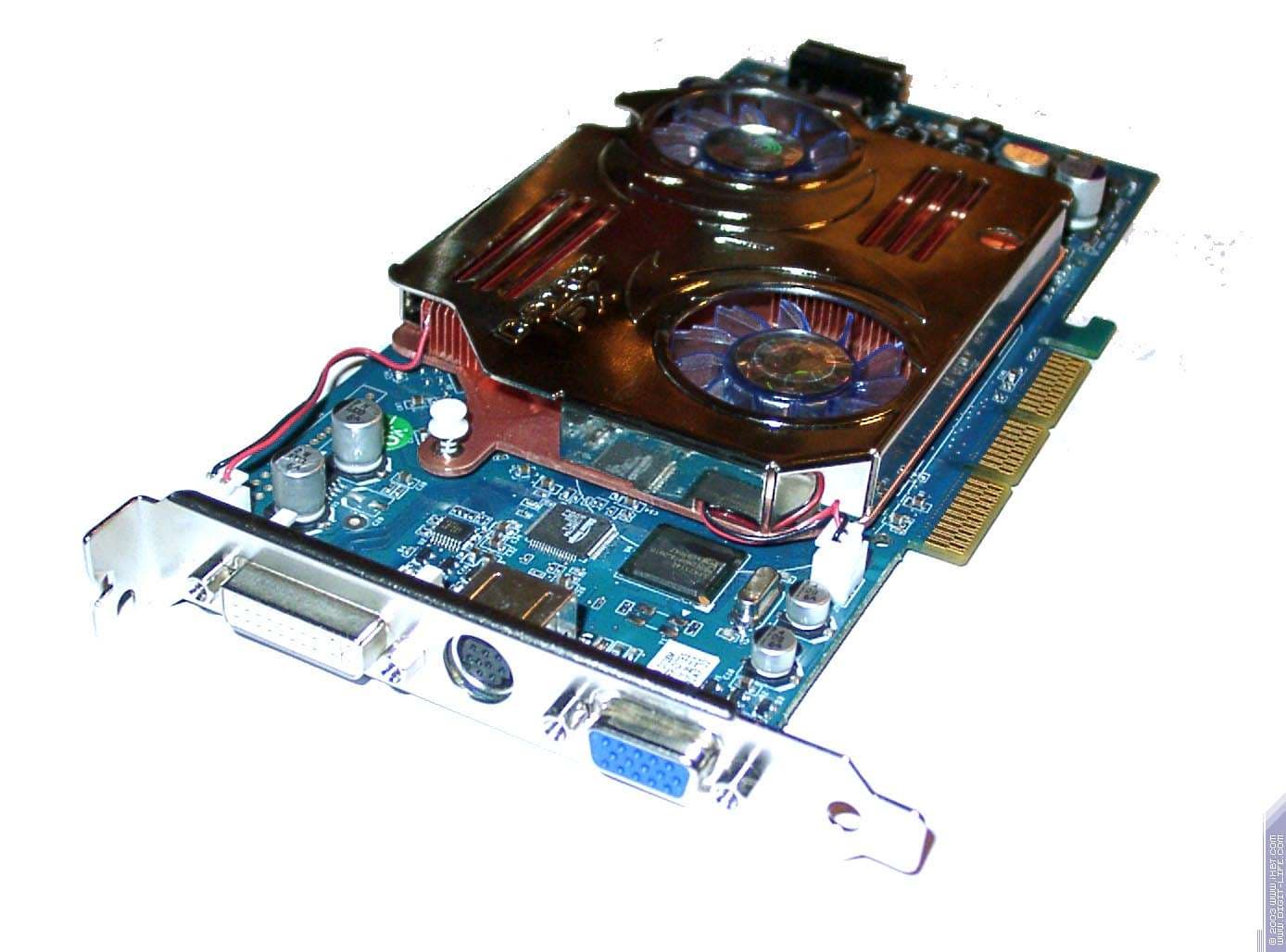

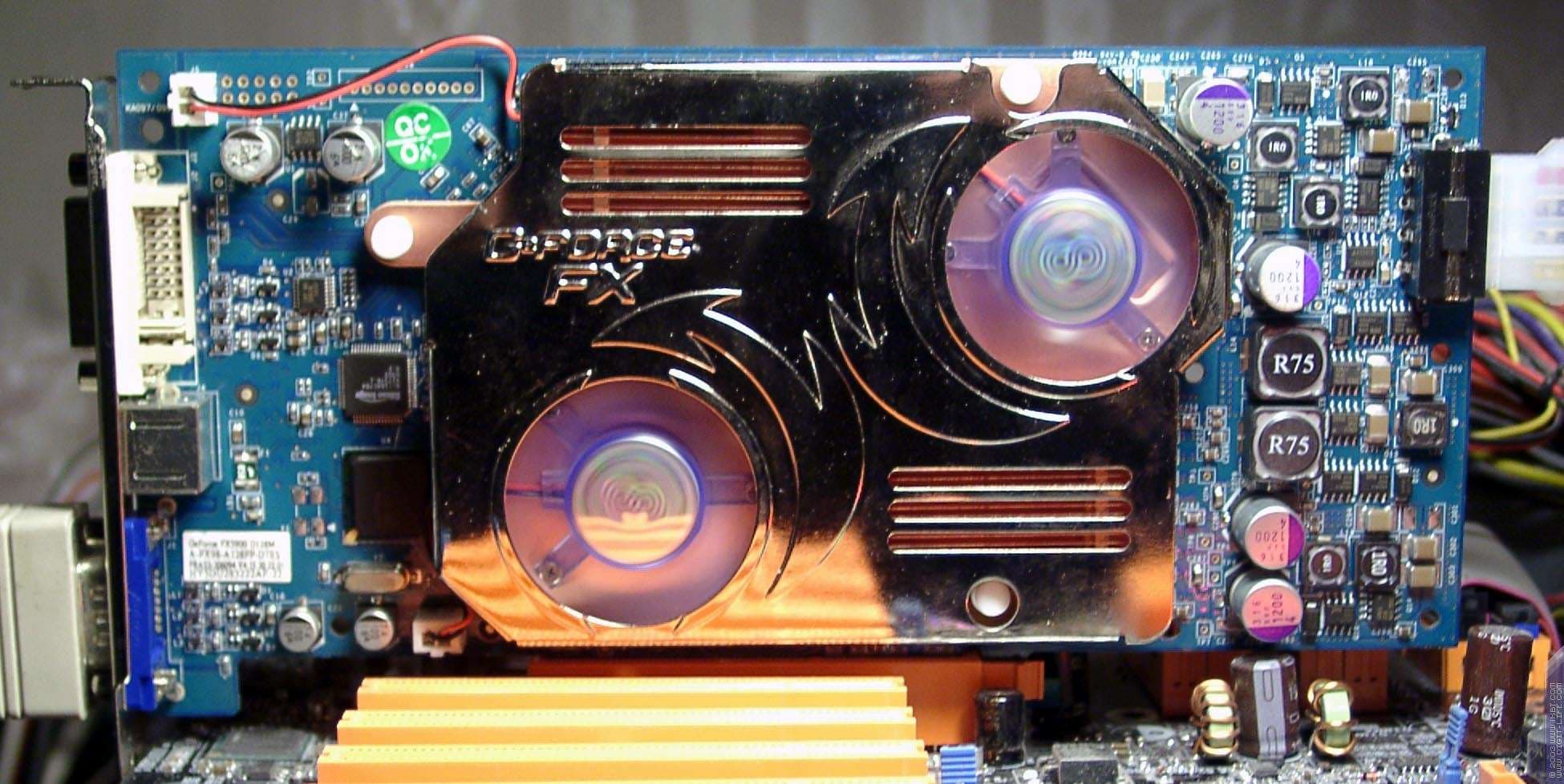

| Chaintech GeForce FX 5900 128MB | |
| Карта имеет интерфейс AGP x8/x4/x2, 128 МБ памяти DDR SDRAM, размещенной в 8-ми микросхемах на лицевой стороне PCB. Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 2,2 ns, что соответствует частоте работы 453 (906) МГц, память же работает на частоте 425 (850) МГц. Частота работы GPU — 400 MHz. Интерфейс обмена с памятью — 256 бит. Разгонный потенциал: 470/480 (960) МГц. |  |

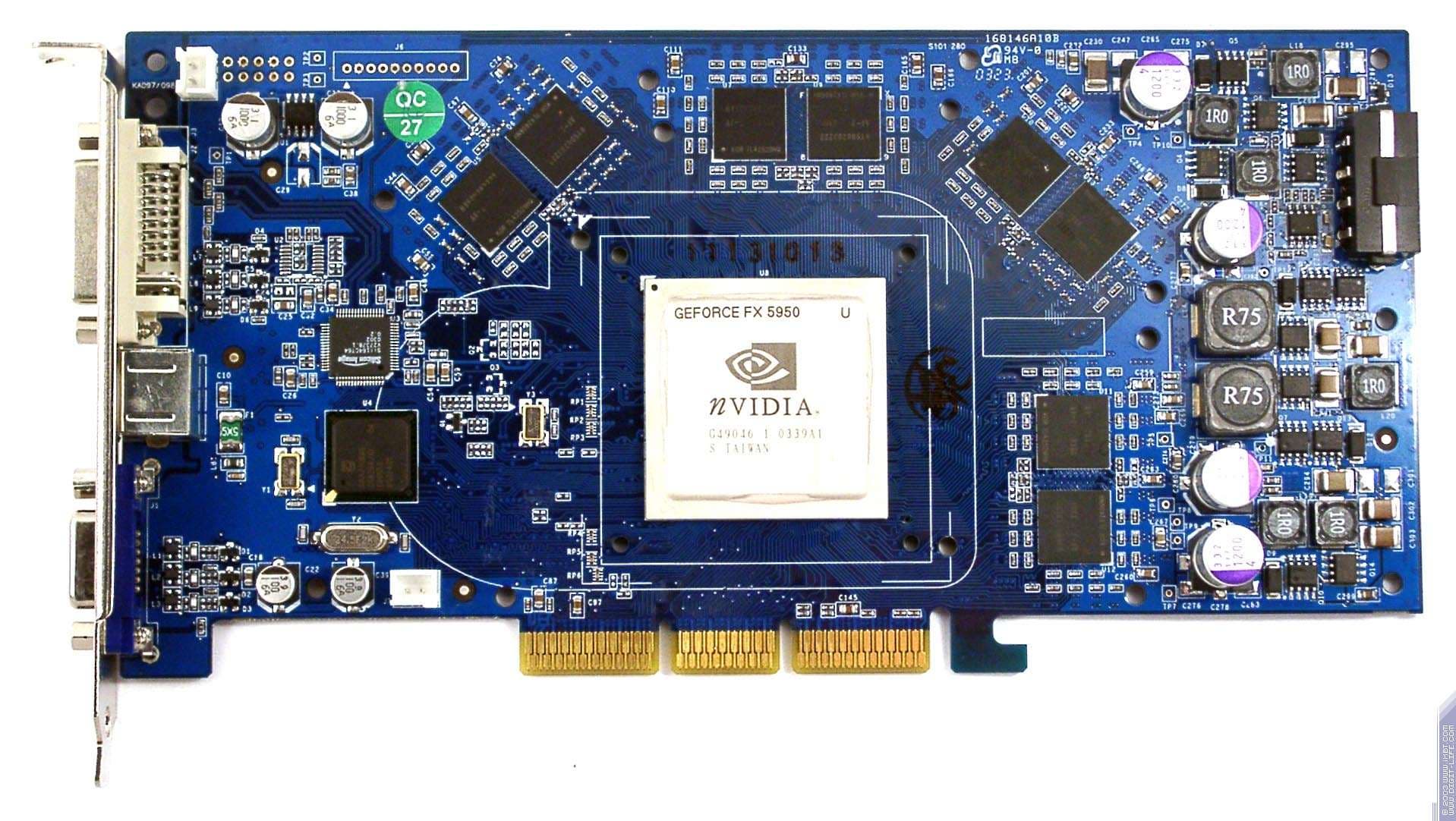

| Chaintech GeForce FX 5950 Ultra 256MB | |
| Карта имеет интерфейс AGP x8/x4/x2, 256 МБ памяти DDR SDRAM, размещенной в 16-ти микросхемах на лицевой и оборотной сторонах PCB. Микросхемы памяти производства Hynix. Время выборки у микросхем памяти 2ns, что соответствует частоте работы 500 (1000) МГц, память же работает на частоте 475 (950) МГц. Частота работы GPU — 475 MHz. Интерфейс обмена с памятью — 256 бит. Разгонный потенциал: отсутствует. |  |

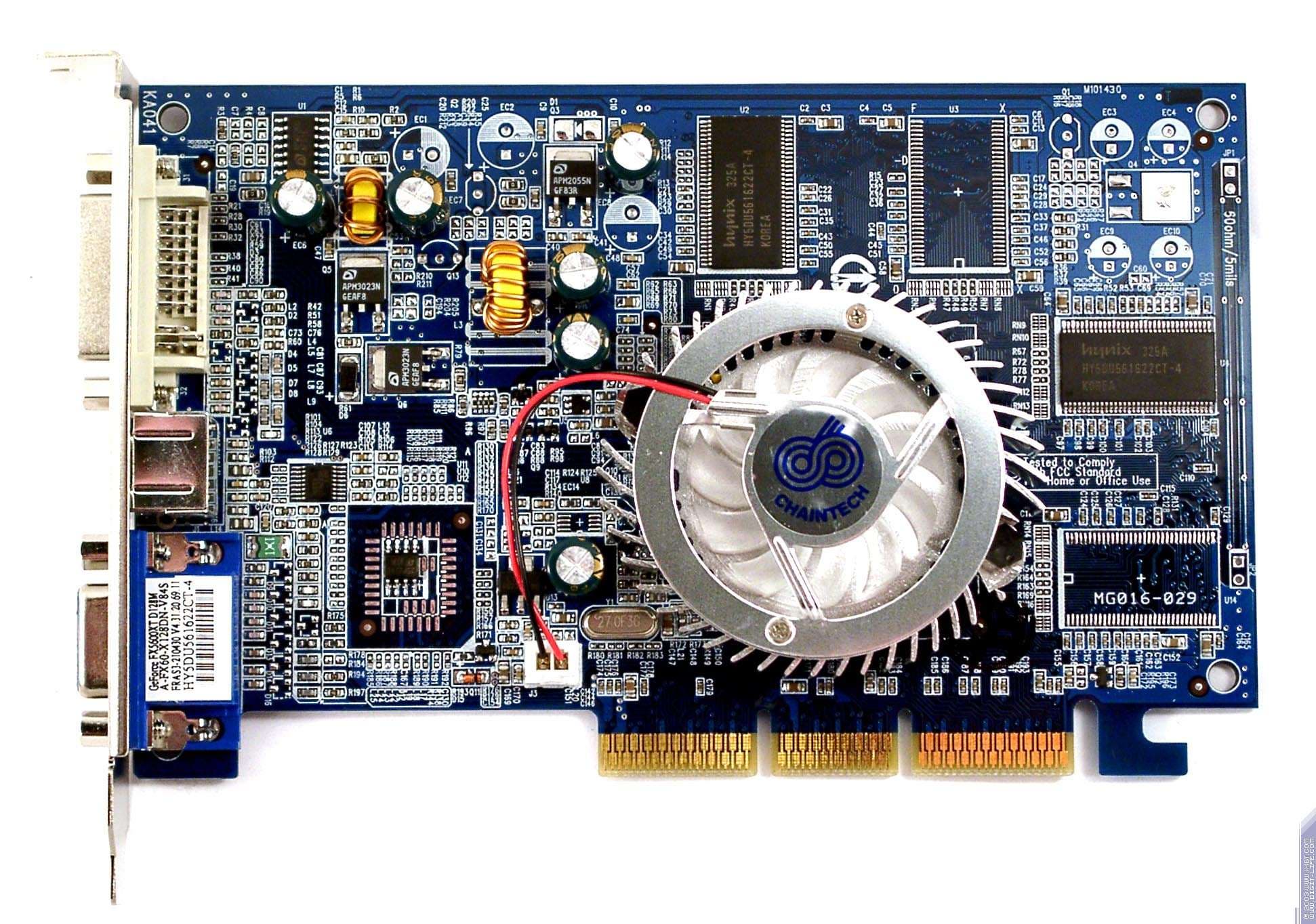

| Сравнение с эталонным дизайном, вид спереди | |
|---|---|
| Chaintech GeForce FX 5600XT 128MB 64bit | Reference card NVIDIA GeForce FX 5600 |
 |  |

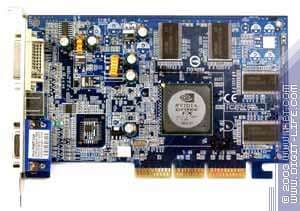

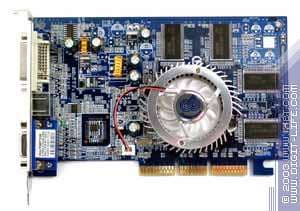

| Chaintech GeForce FX 5600XT 256MB 128bit | |
 | |
 | |

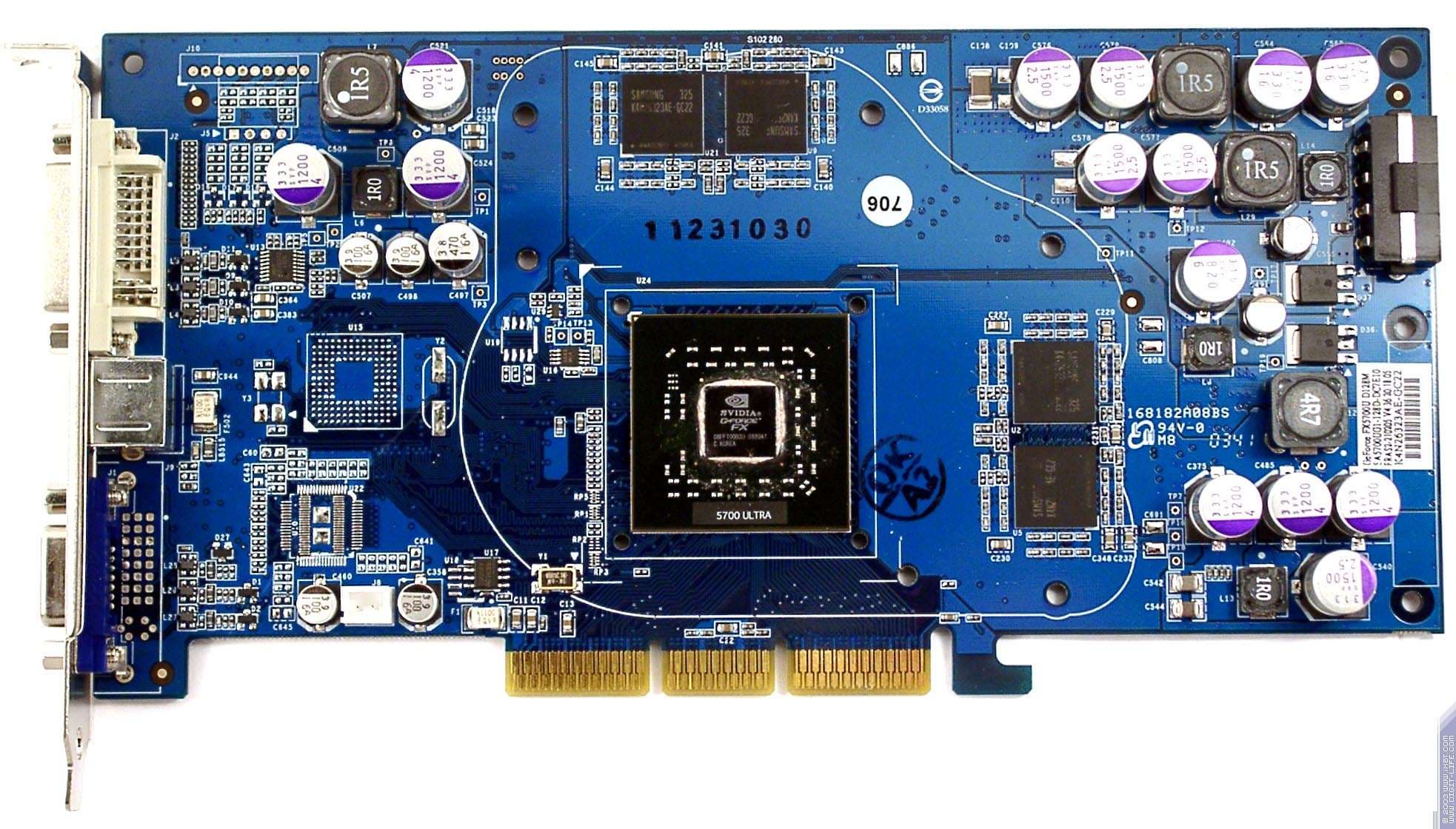

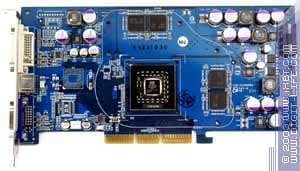

| Chaintech GeForce FX 5700 Ultra 128MB | Reference card NVIDIA GeForceFX 5700 Ultra |
 |  |
 | |
| Chaintech GeForce FX 5900 128MB | Reference card NVIDIA GeForceFX 5900 Ultra |
 |  |

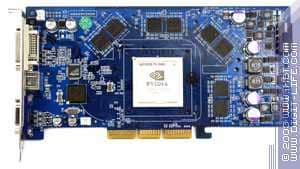

| Chaintech GeForce FX 5950 Ultra 256MB | Reference card NVIDIA GeForceFX 5950 Ultra |
 |  |
 | |

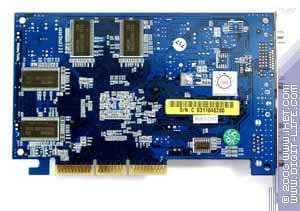

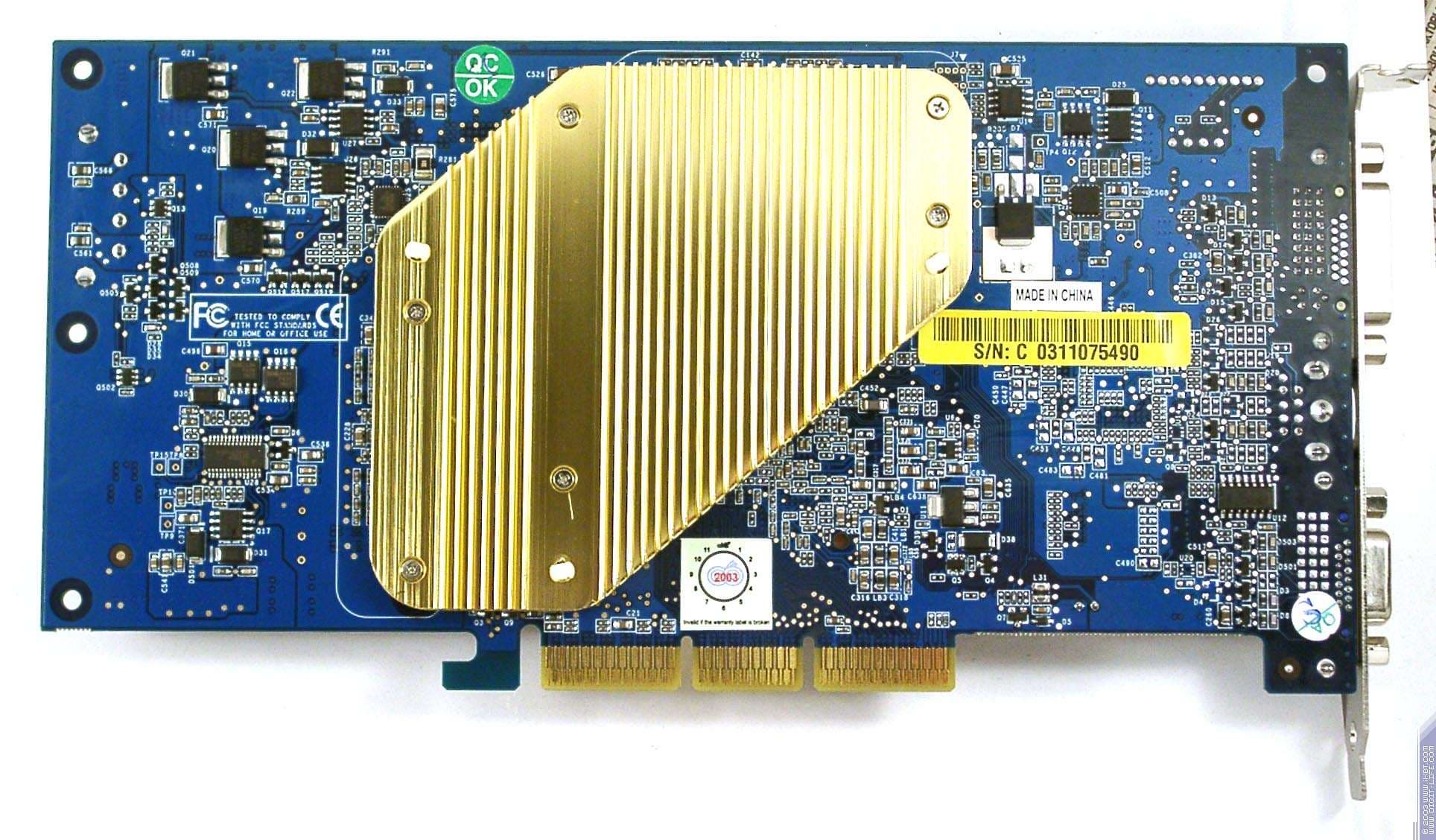

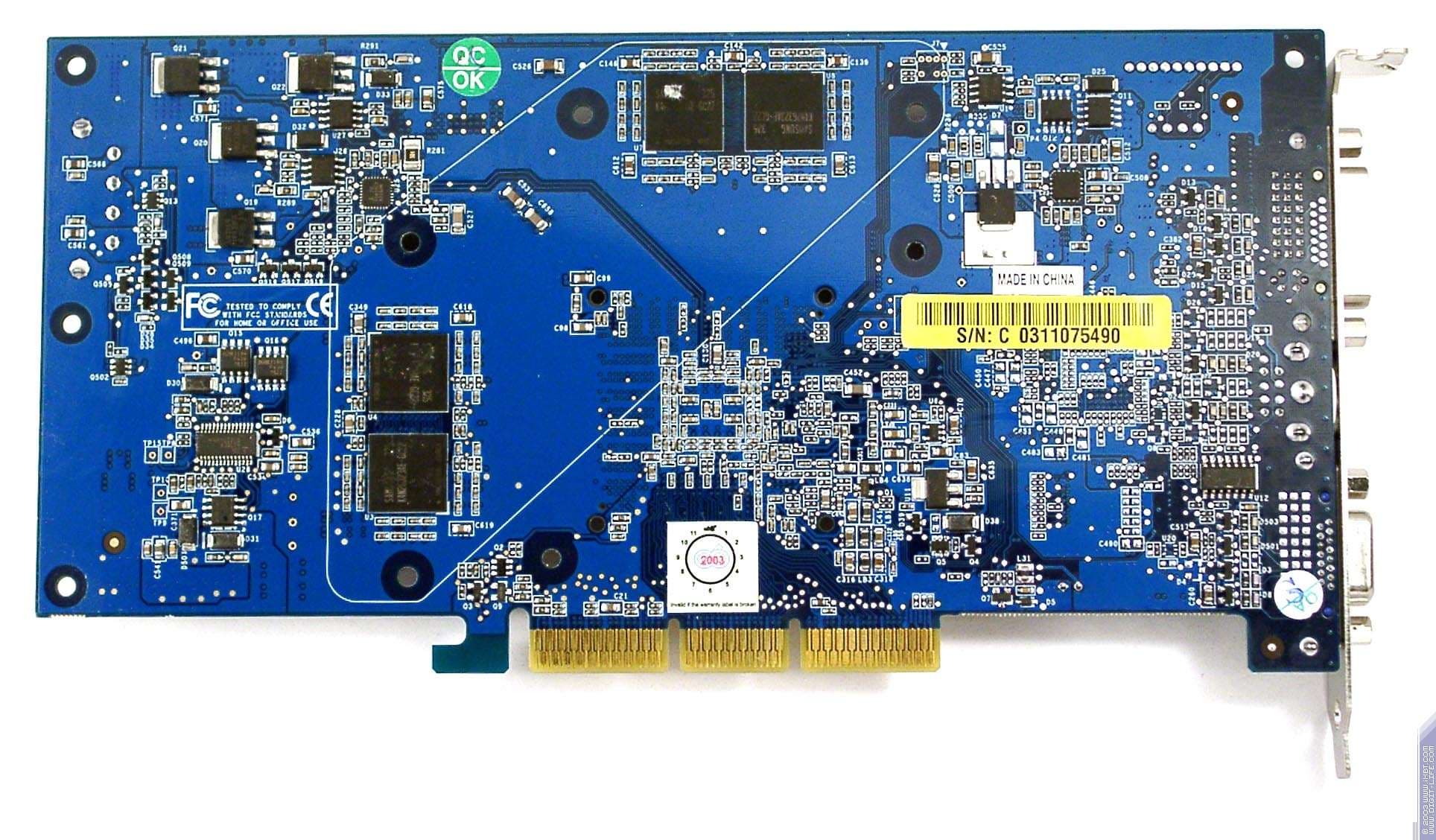

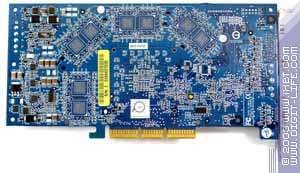

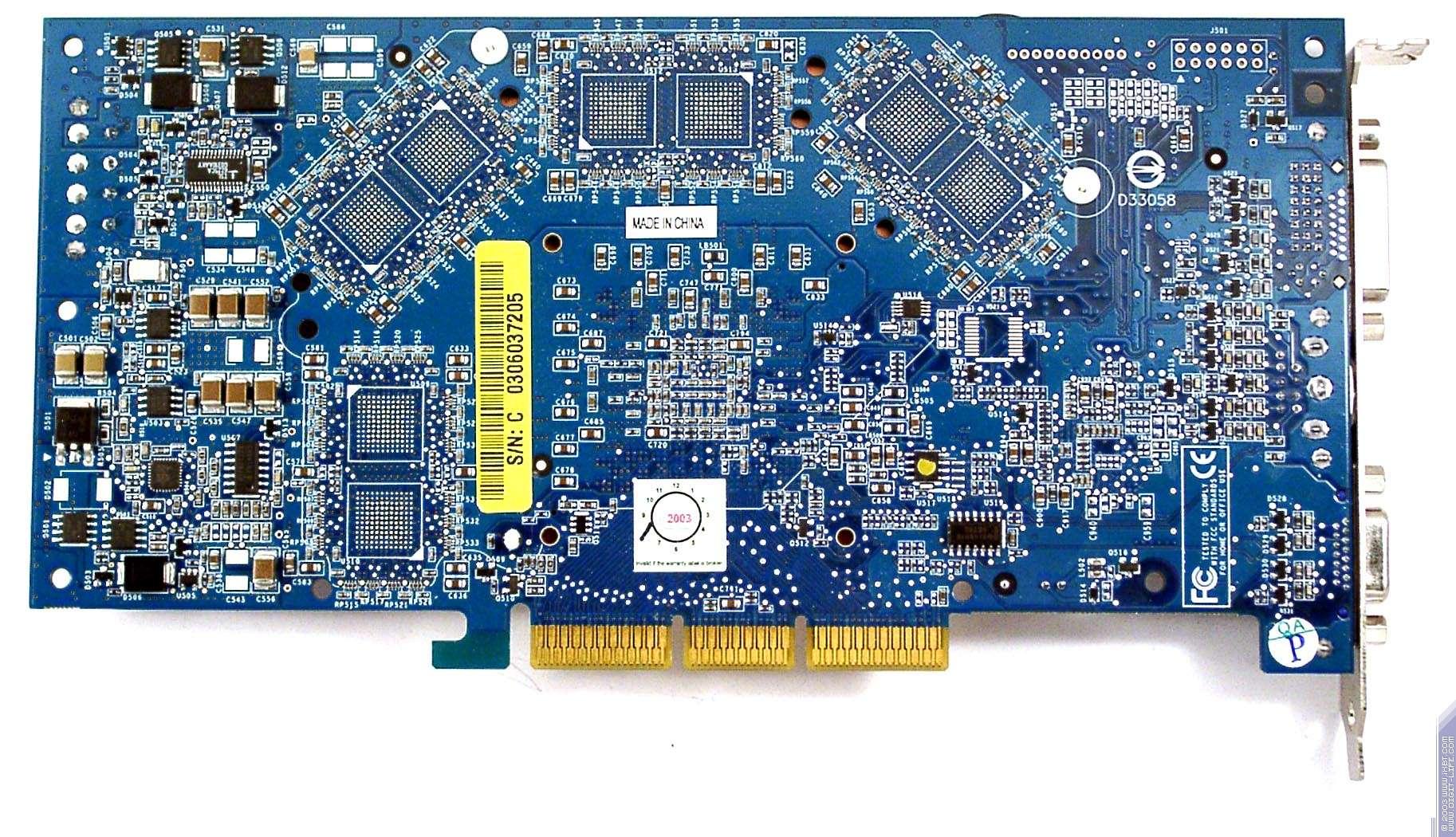

| Сравнение с эталонным дизайном, вид сзади | |
|---|---|

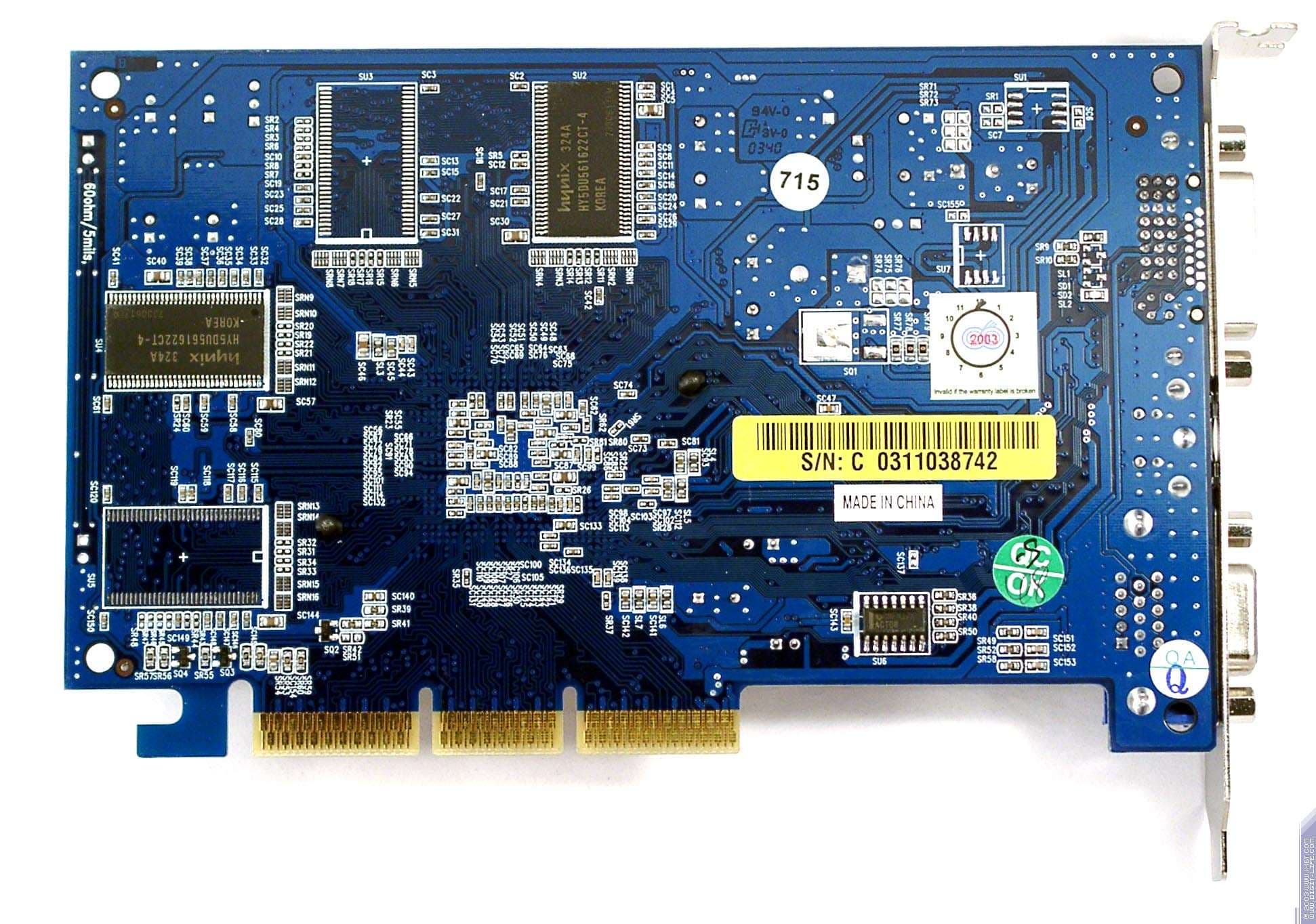

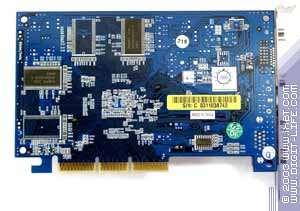

| Chaintech GeForce FX 5600XT 128MB 64bit | Reference card NVIDIA GeForce FX 5600 |
 |  |

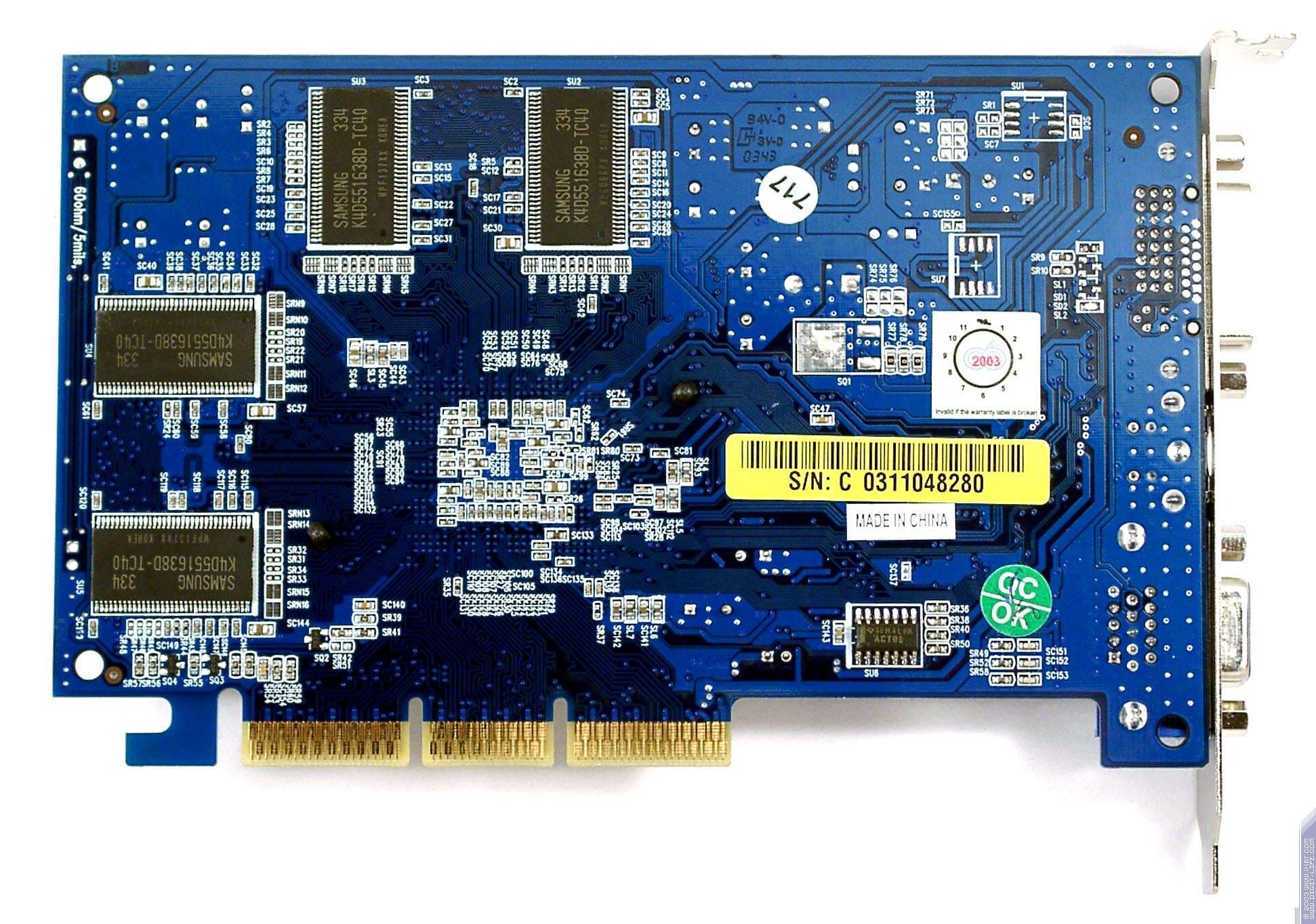

| Chaintech GeForce FX 5600XT 256MB 128bit | |
 | |

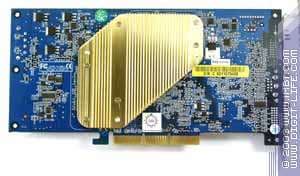

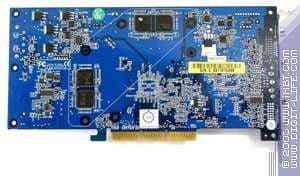

| Chaintech GeForce FX 5700 Ultra 128MB | Reference card NVIDIA GeForceFX 5700 Ultra |
 |  |
 | |
| Chaintech GeForce FX 5900 128MB | Reference card NVIDIA GeForceFX 5900 Ultra |
 |  |

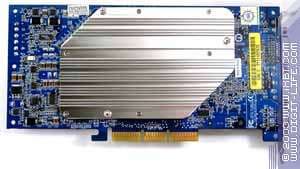

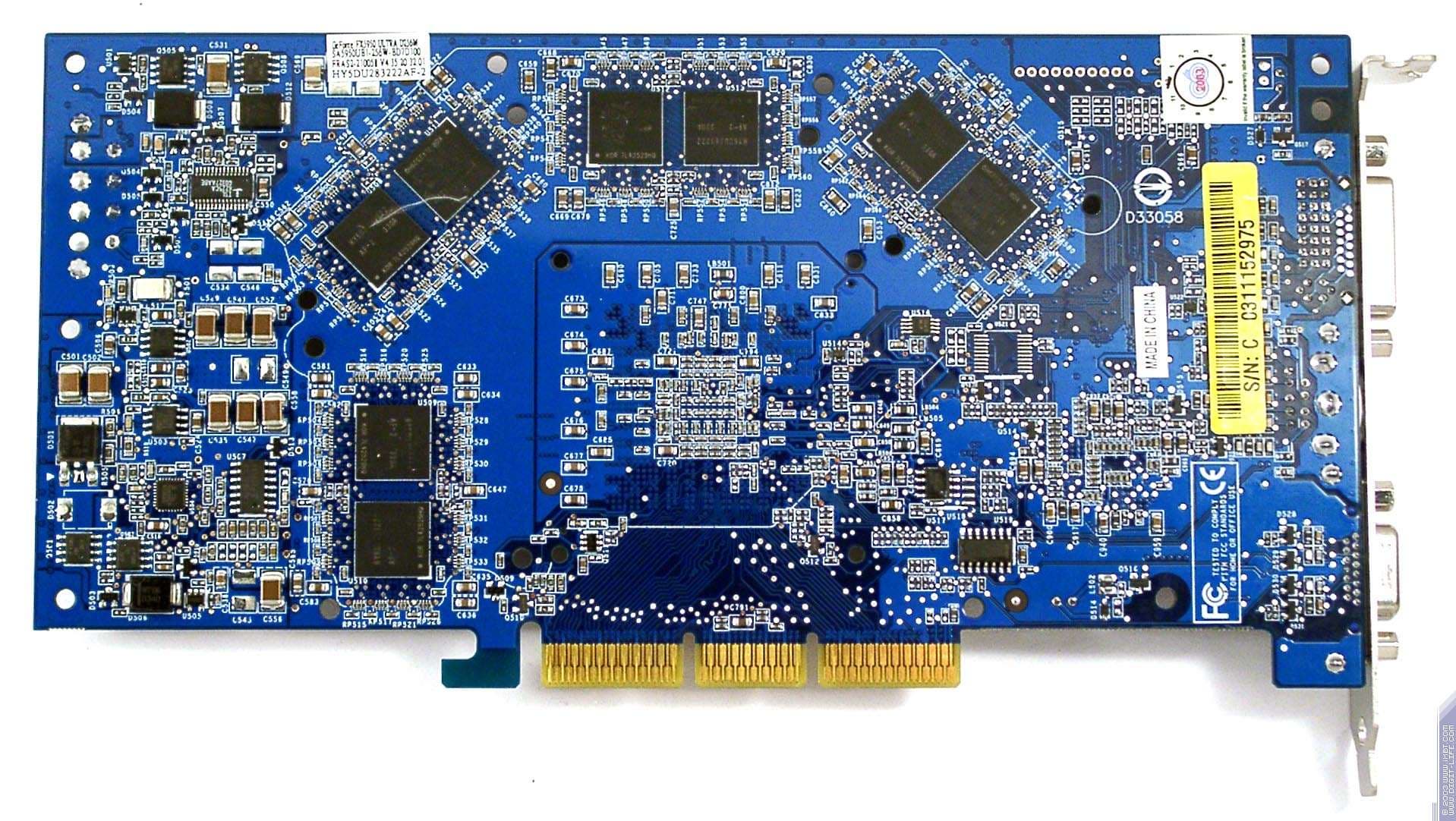

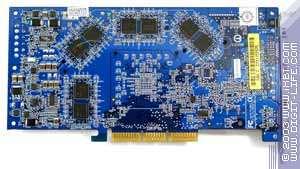

| Chaintech GeForce FX 5950 Ultra 256MB | Reference card NVIDIA GeForceFX 5950 Ultra |
 |  |
 | |
Очевидно, что за основу дизайна FX5600XT был взят дизайн от FX5600 (только он был несколько упрощен), карты на базе FX5700 Ultra/5900/5950 Ultra выполнены в точном соответствии с эталоном. Характерной чертой, отличающей продукты Chaintech, является ставший ныне очень модным лазурно-синий цвет PCB.

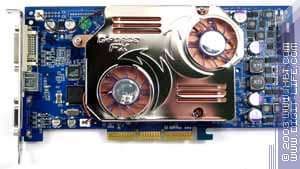

Рассмотрим системы охлаждения (кроме кулеров на картах FX5600XT, там на GPU установлен обычный круглый радиатор с вентилятором в центре, поэтому ничего примечательного о них не скажешь).

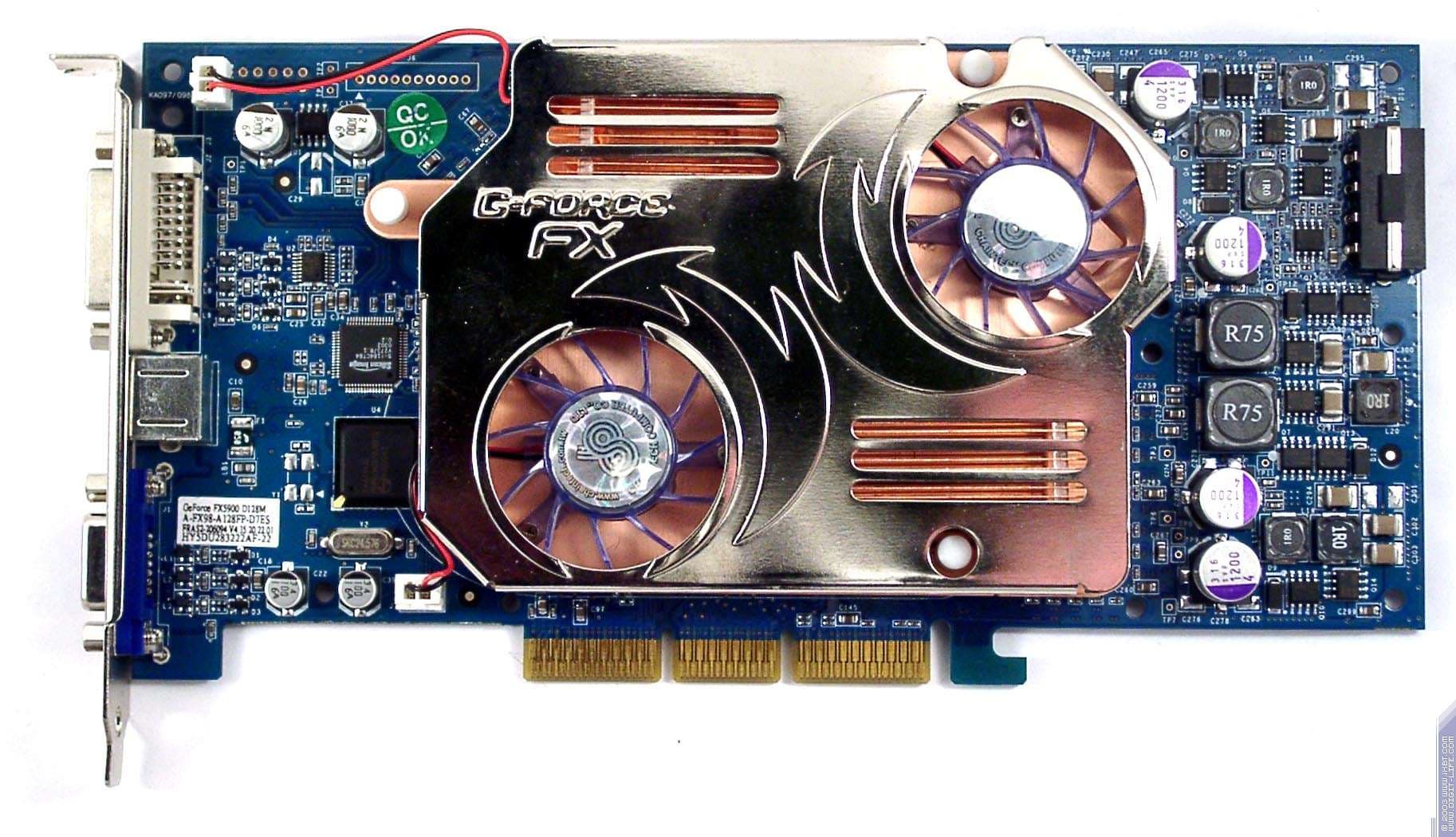

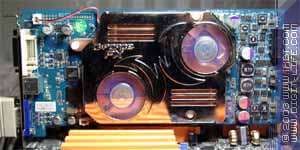

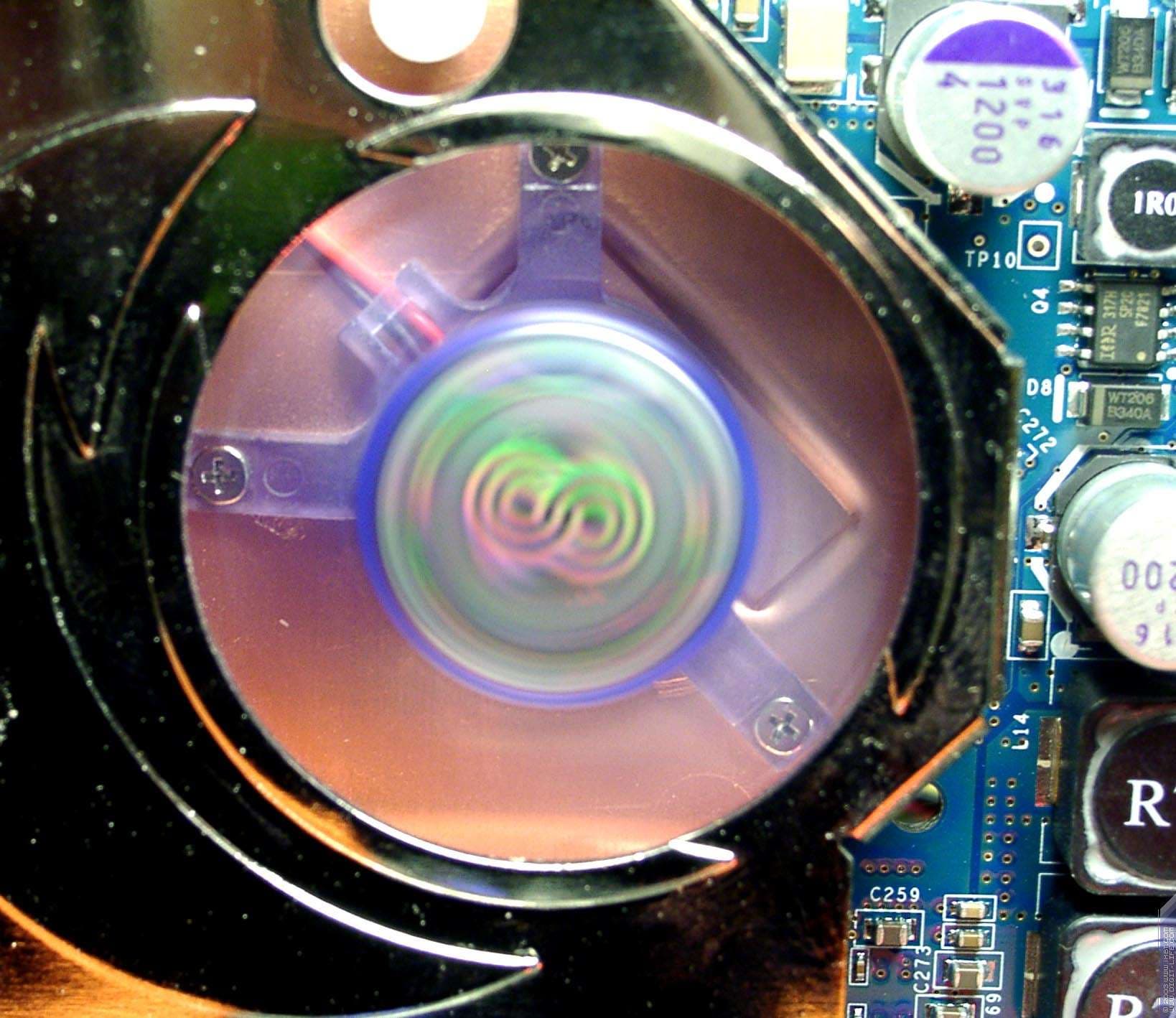

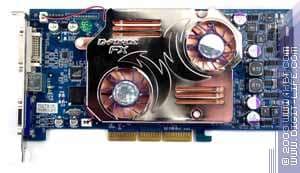

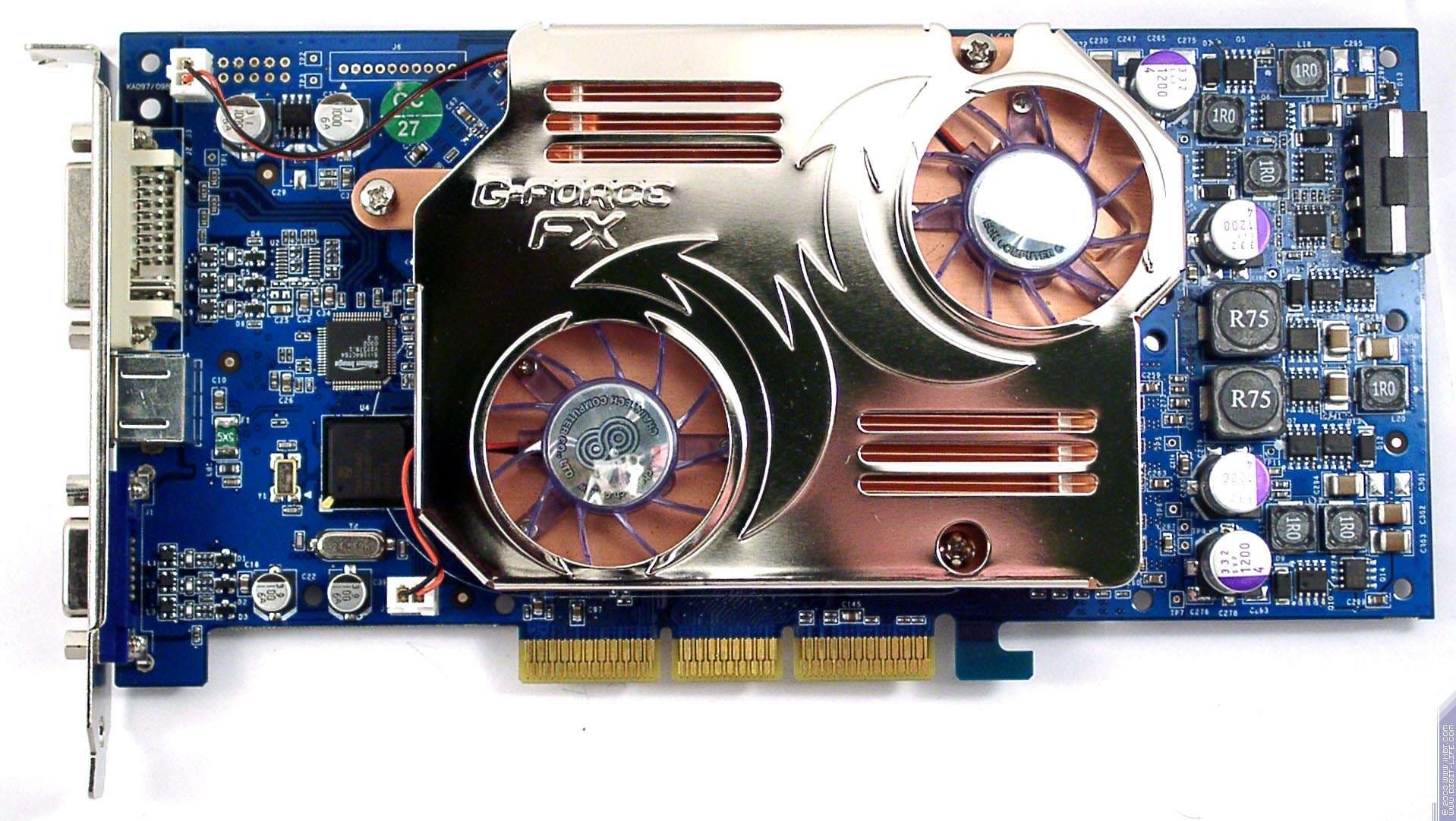

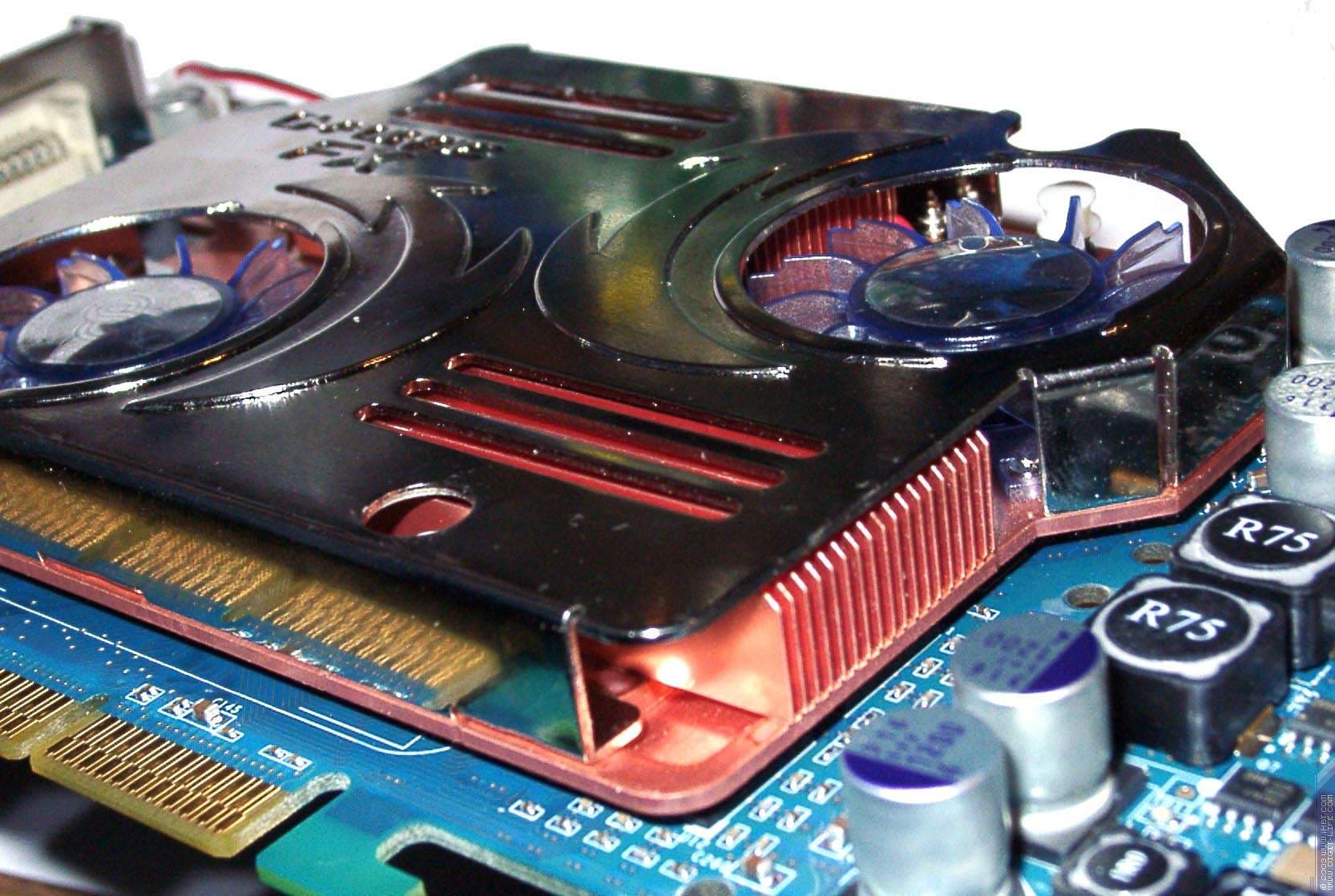

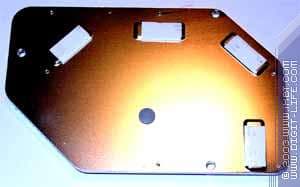

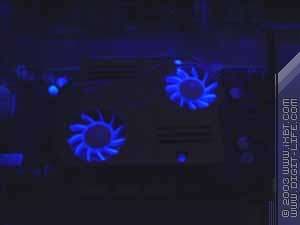

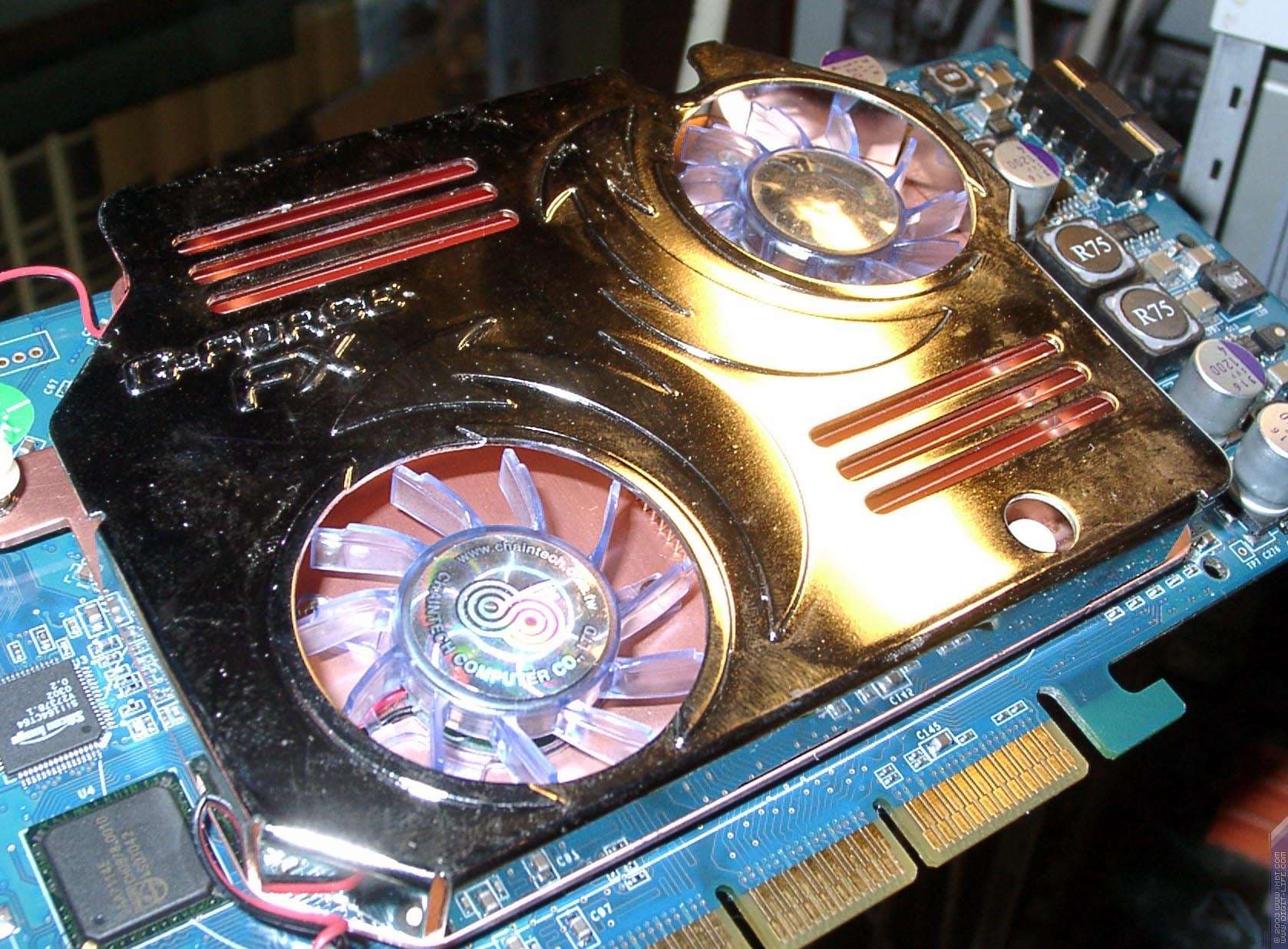

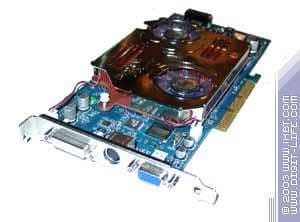

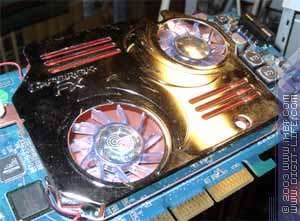

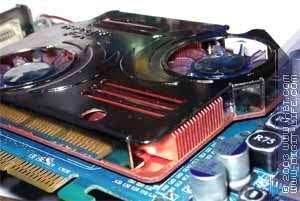

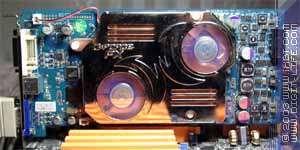

| Chaintech GeForce FX 5900 128MB; Chaintech GeForce FX 5950 Ultra 256MB | |
|---|---|

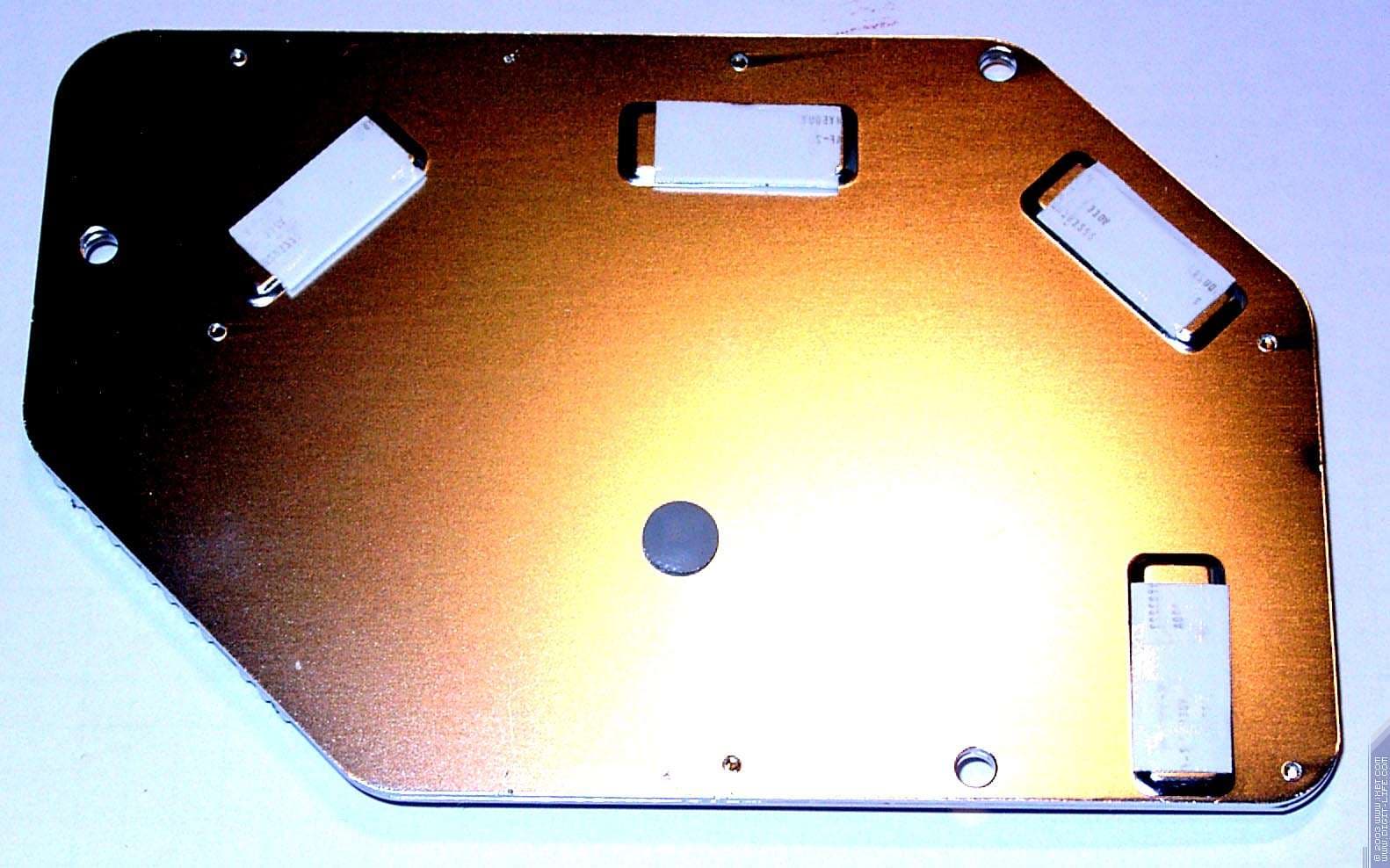

Система охлаждения представляет собой массивный радиатор с медным основанием, снабженный двумя вентиляторами, крыльчатки которых покрыты особой краской, светящейся в ультрафиолетовом свете. Несмотря на, казалось бы, довольно эффективную схему охлаждения, в процессе работы FX 5950 Ultra наблюдался явный перегрев GPU, кулер плохо справлялся со своими обязанностями. |  |
 | |
 | |
 | |

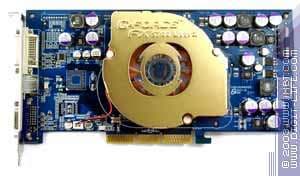

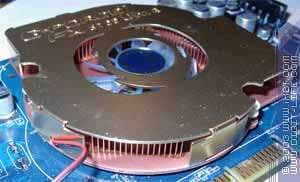

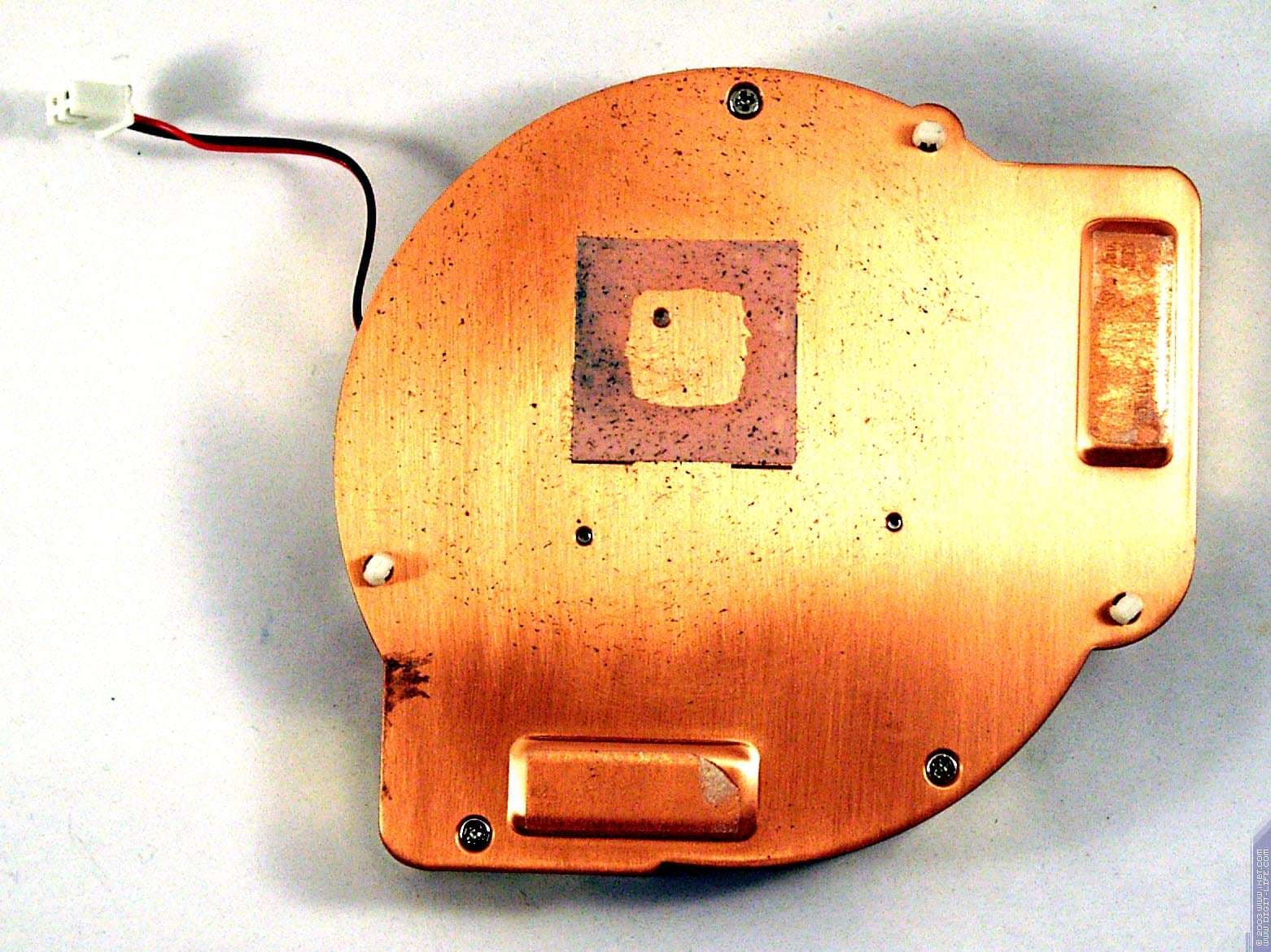

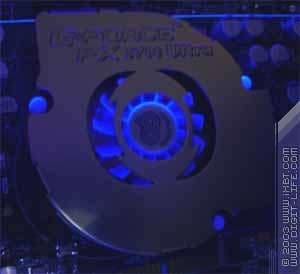

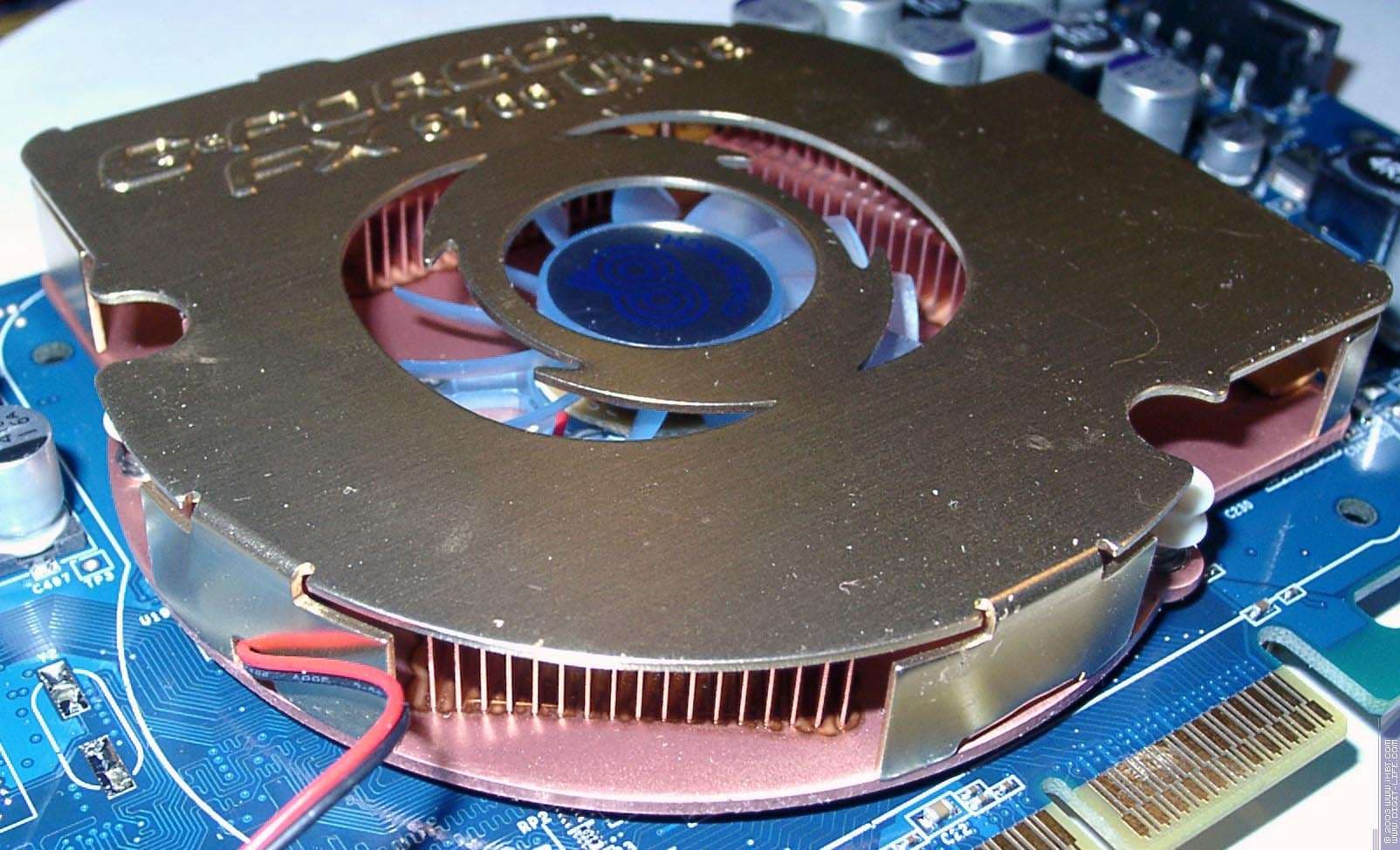

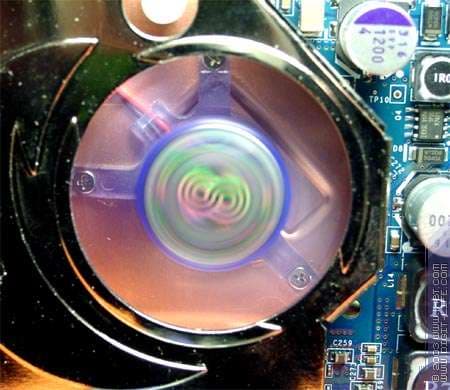

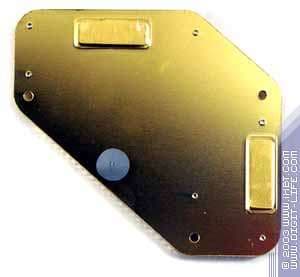

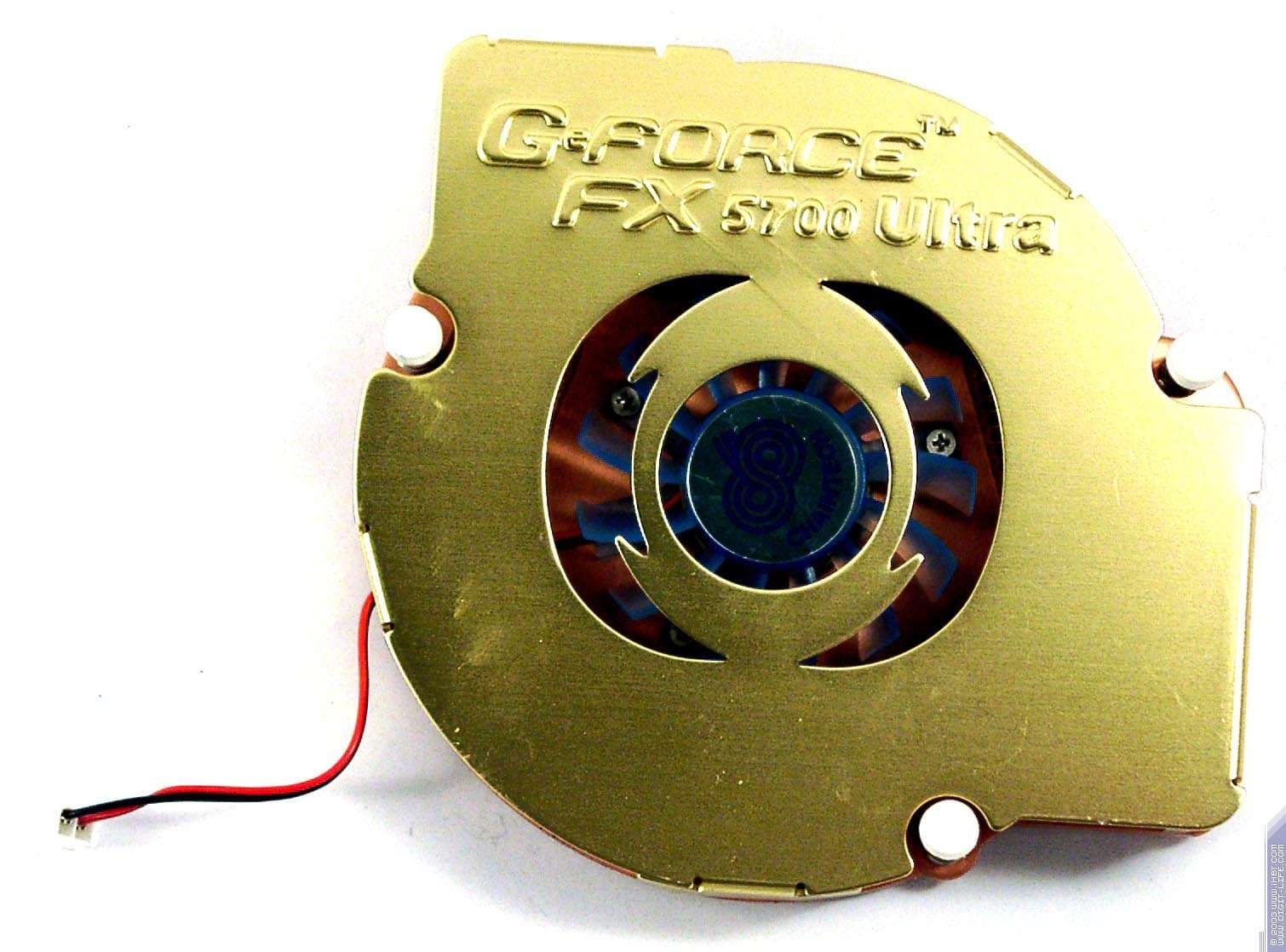

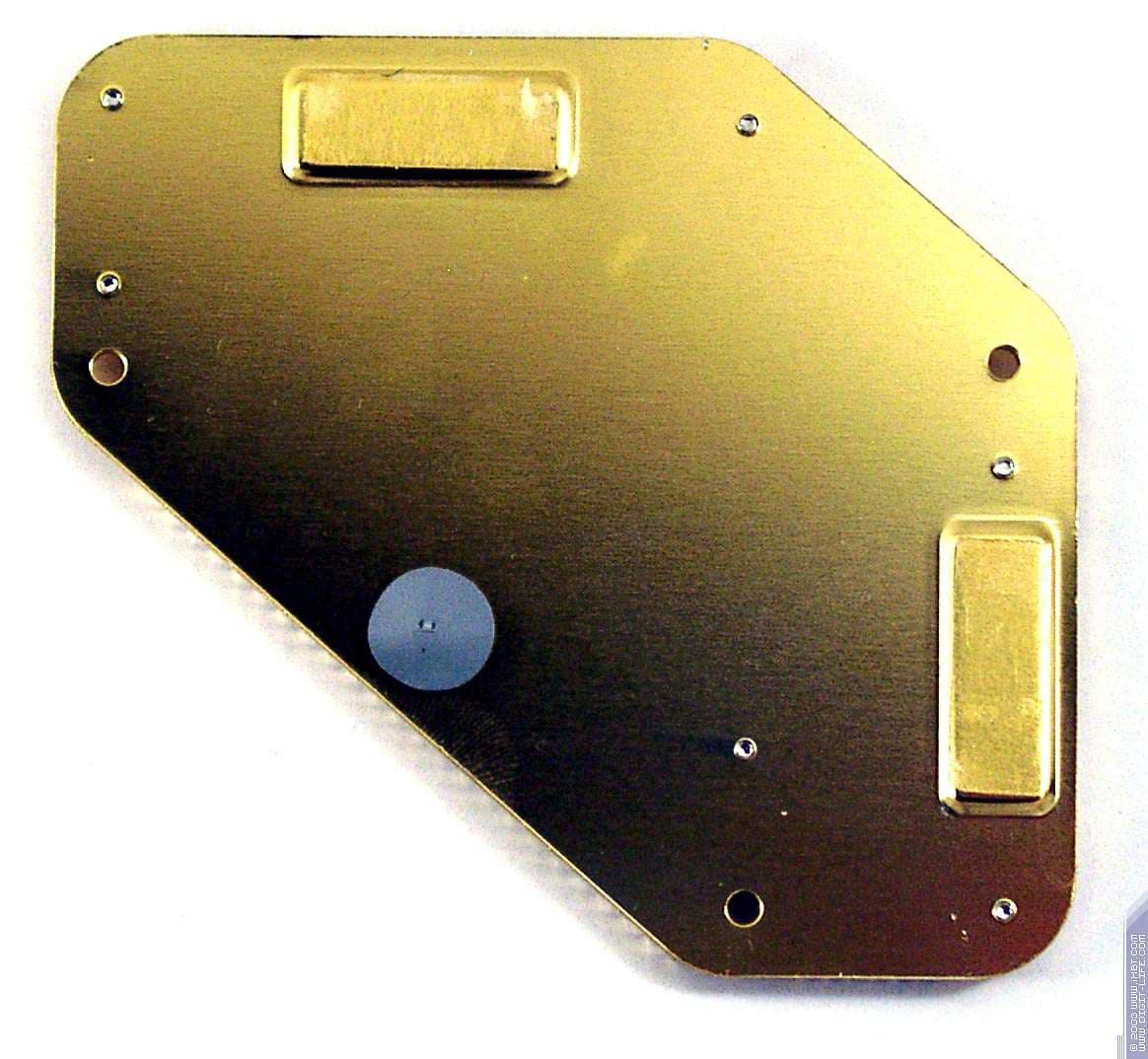

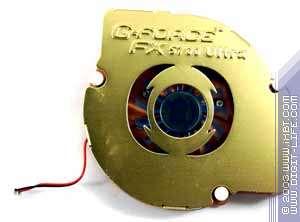

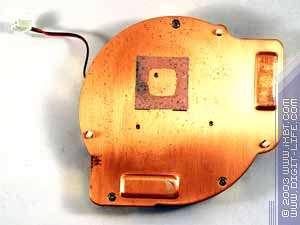

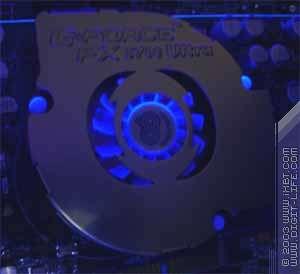

| Chaintech GeForce FX 5700 Ultra 128MB | |
| Принцип системы охлаждения точно такой же, что и в предыдущем случае (медное основание, разгоняющий вентилятор с лопастями, светящимися в ультра-фиолете), только несколько иная округлая форма и наличие всего одного вентилятора. |  |
 | |
 | |
 | |
 | |

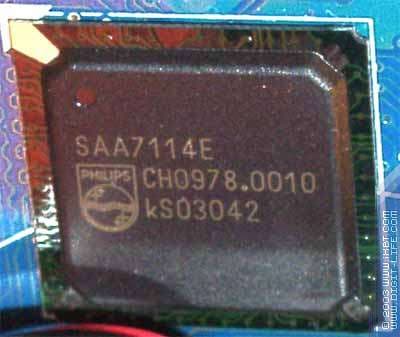

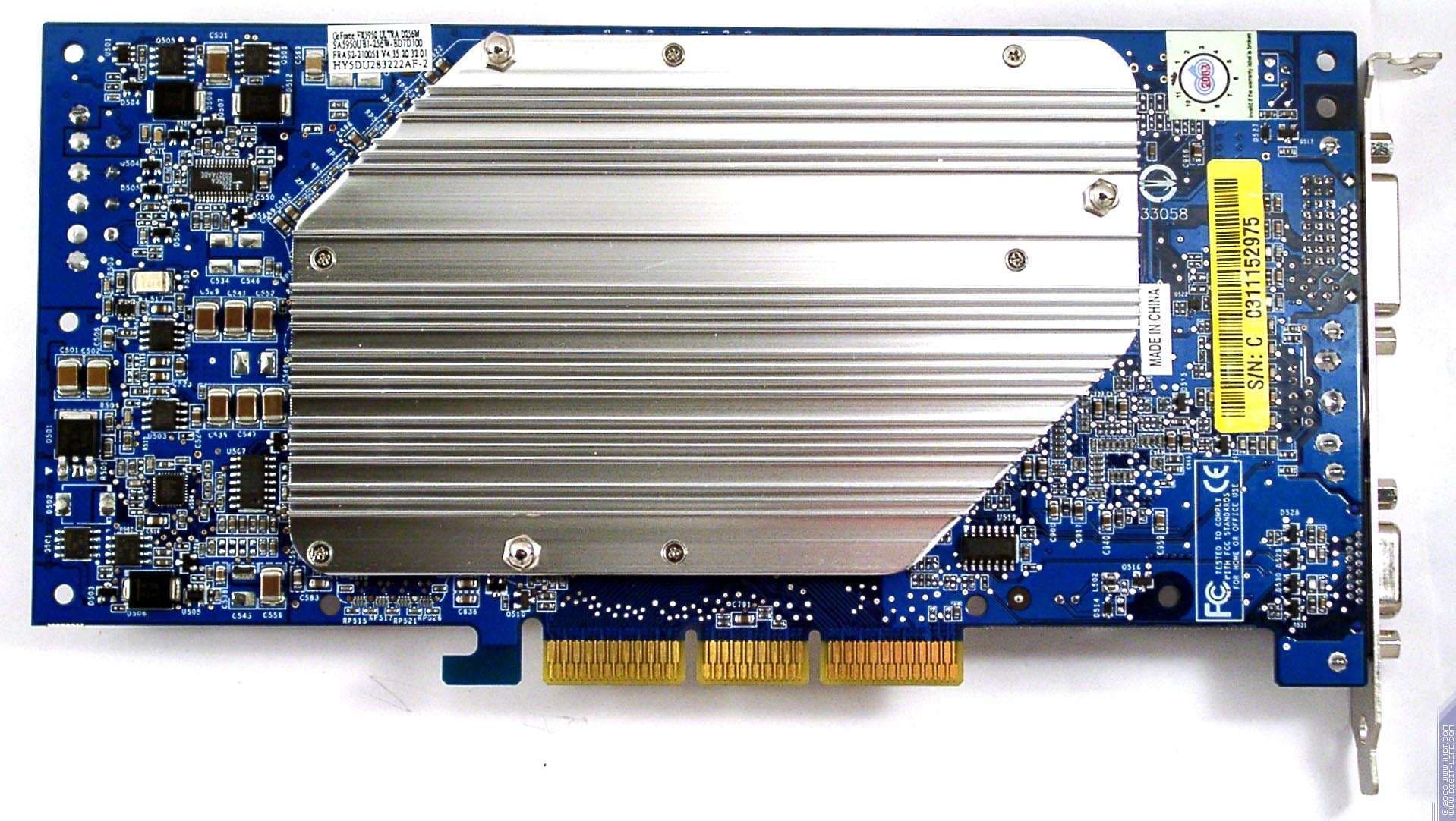

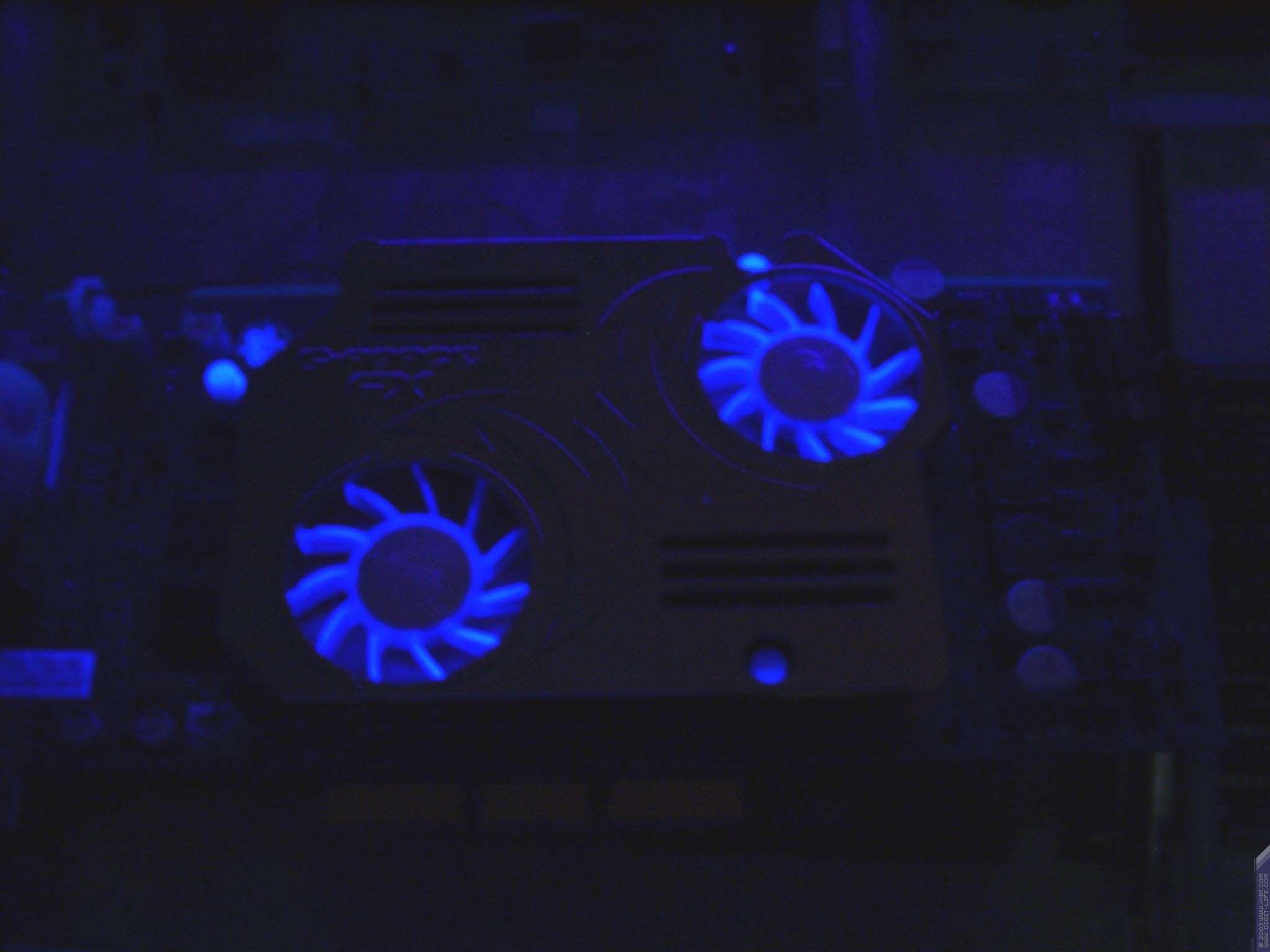

Карты Chaintech GeForce FX 5900 128MB и Chaintech GeForce FX 5950 Ultra 256MB оснащены внешним TV-кодеком Philips 7114Е, который, как мы помним, работает с Video-In. И действительно, эти карты поддерживают VIVO. Хотя надо иметь в виду, что ТВ-выход реализован в самом GeForce FX5900/5950.

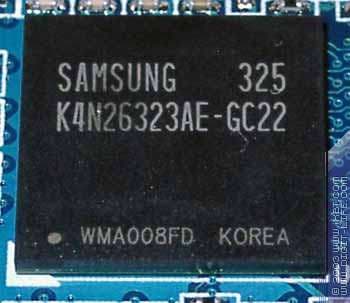

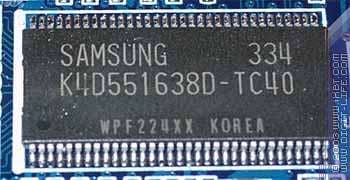

Теперь давайте посмотрим на процессоры:

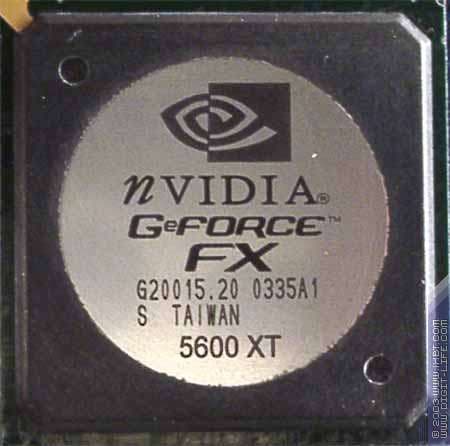

Chaintech GeForce FX 5600XT 256MB 128bit; Chaintech GeForce FX 5600XT 128MB 64bit

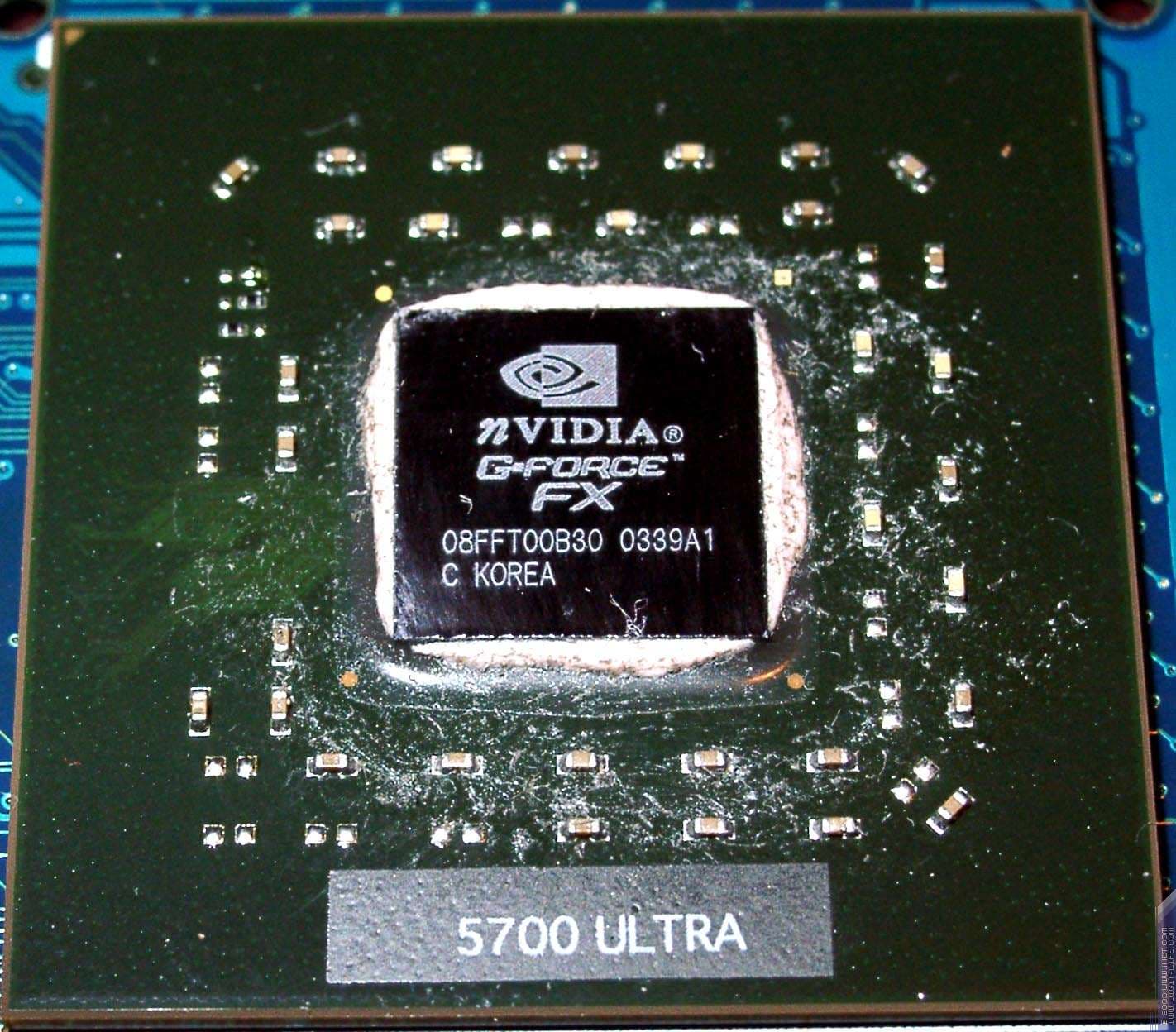

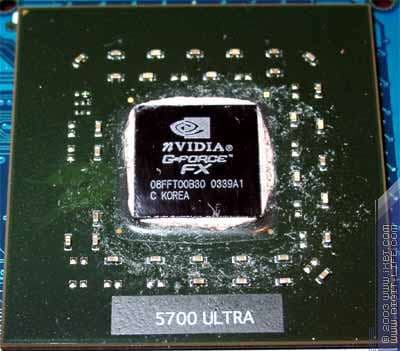

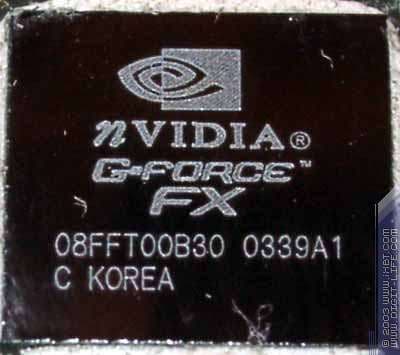

Chaintech GeForce FX 5700 Ultra 128MB

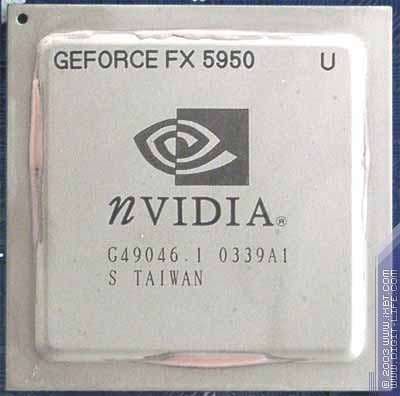

Chaintech GeForce FX 5950 Ultra 256MB

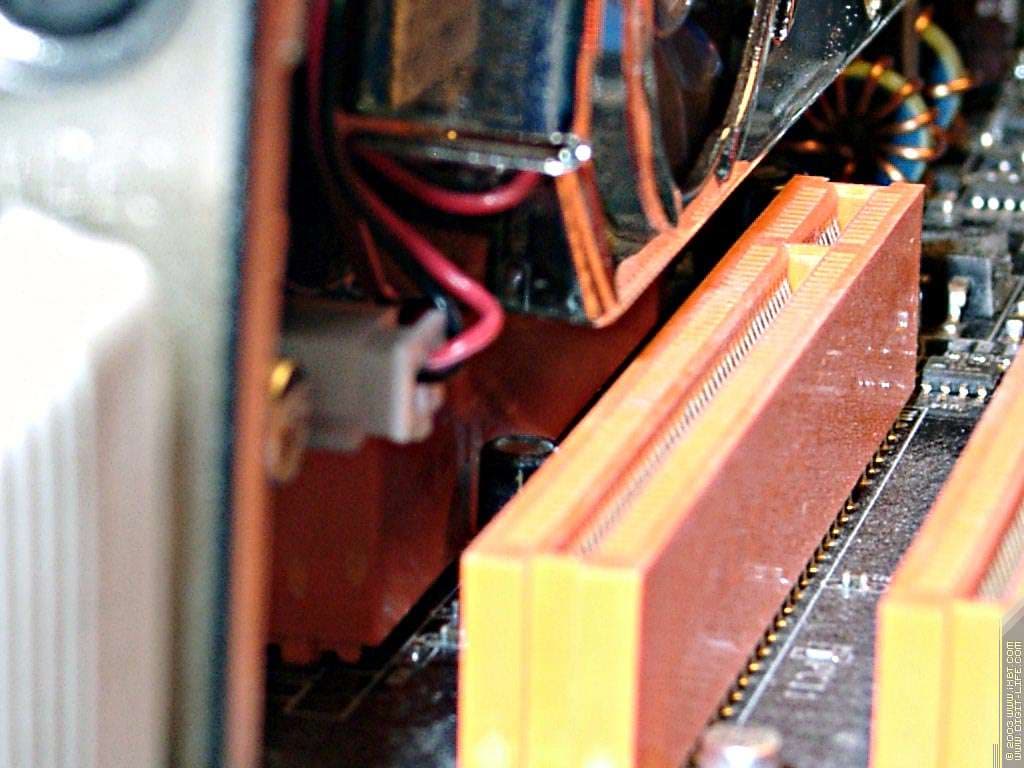

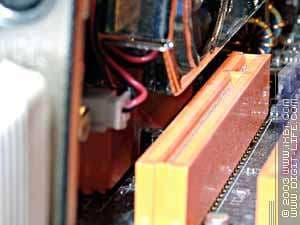

Заметим, что размер кулеров у FX5700U/5900/5950U таков, что первый слот PCI можно лишь условно назвать незанятым, ибо любая вставленная туда карта будет мешать охлаждению ускорителя (а то и не влезет просто).
Рассмотрим комплекты поставки (карта на базе FX5900 поступила в лабораторию в ОЕМ-виде, без комплекта).

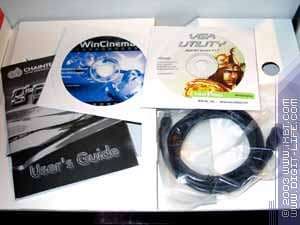

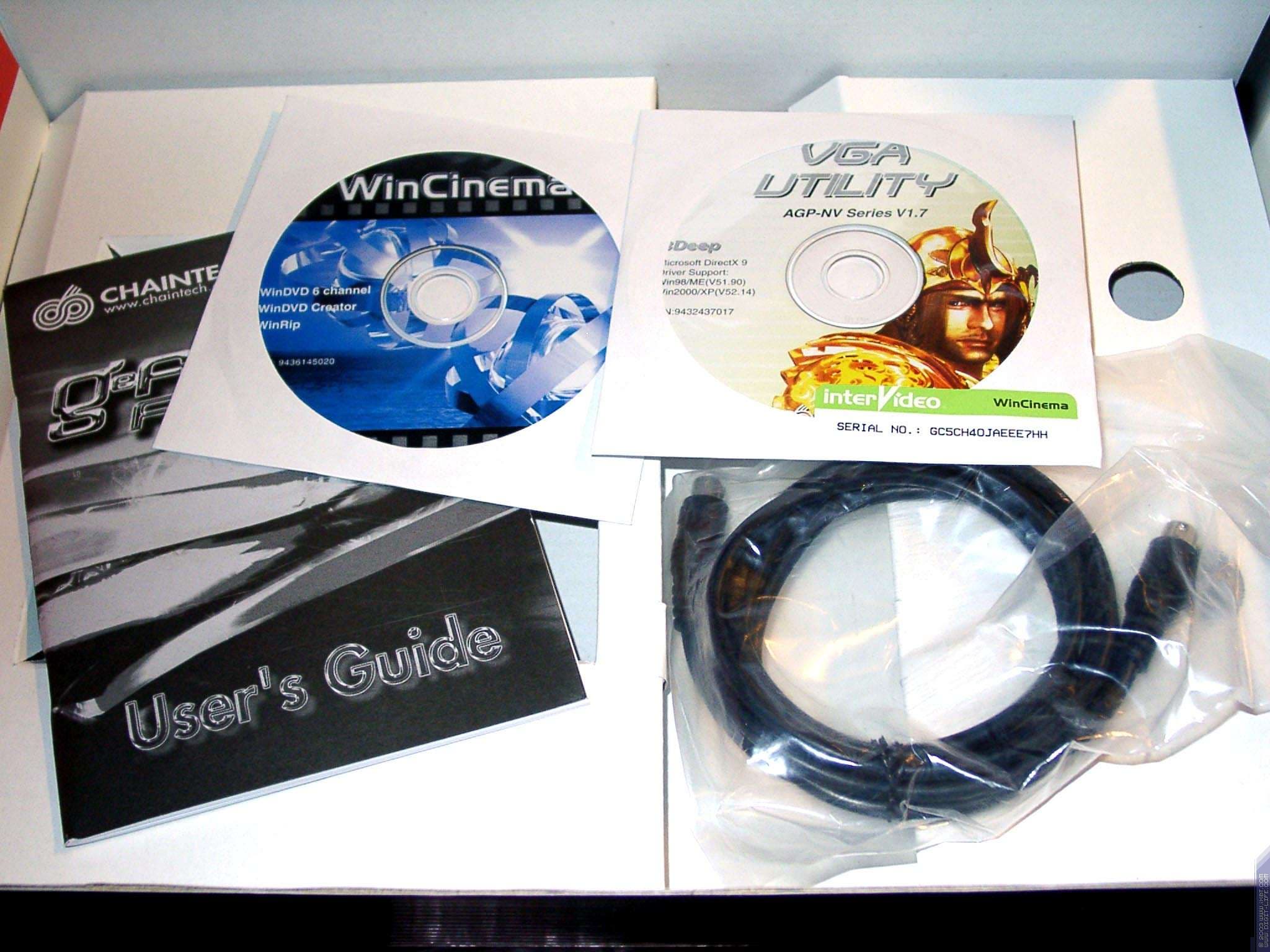

| Chaintech GeForce FX 5600XT 256MB 128bit; Chaintech GeForce FX 5600XT 128MB 64bit | |
|---|---|
| В комплект поставки входят: руководство пользователя, удлинители TV, набор программного обеспечения (драйверы, утилиты, WinCinema). |  |

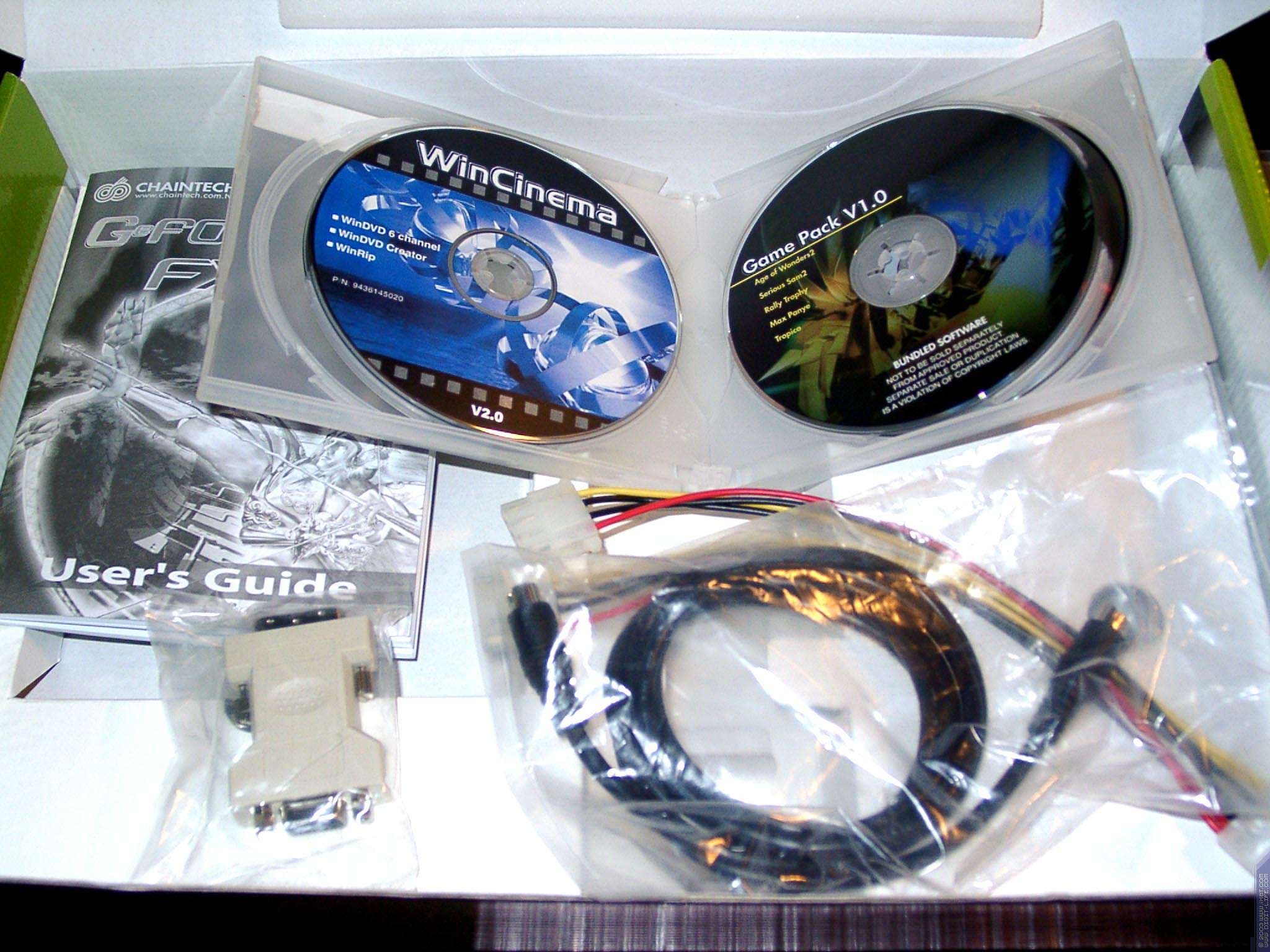

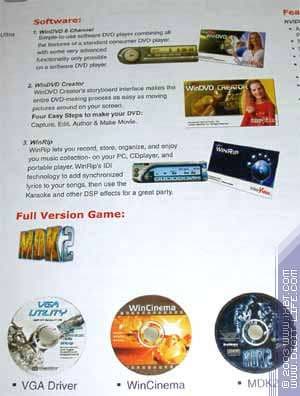

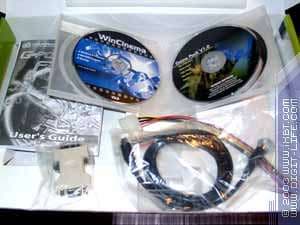

| Chaintech GeForce FX 5700 Ultra 128MB | |
| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinCinema, игра, переходник S-Video-to-RCA, удлинитель TV, разветвитель для внешнего питания, переходник DVI-to-d-Sub. |  |
 | |

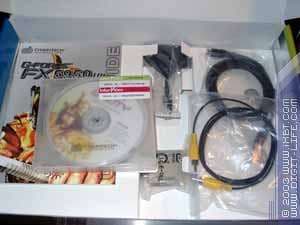

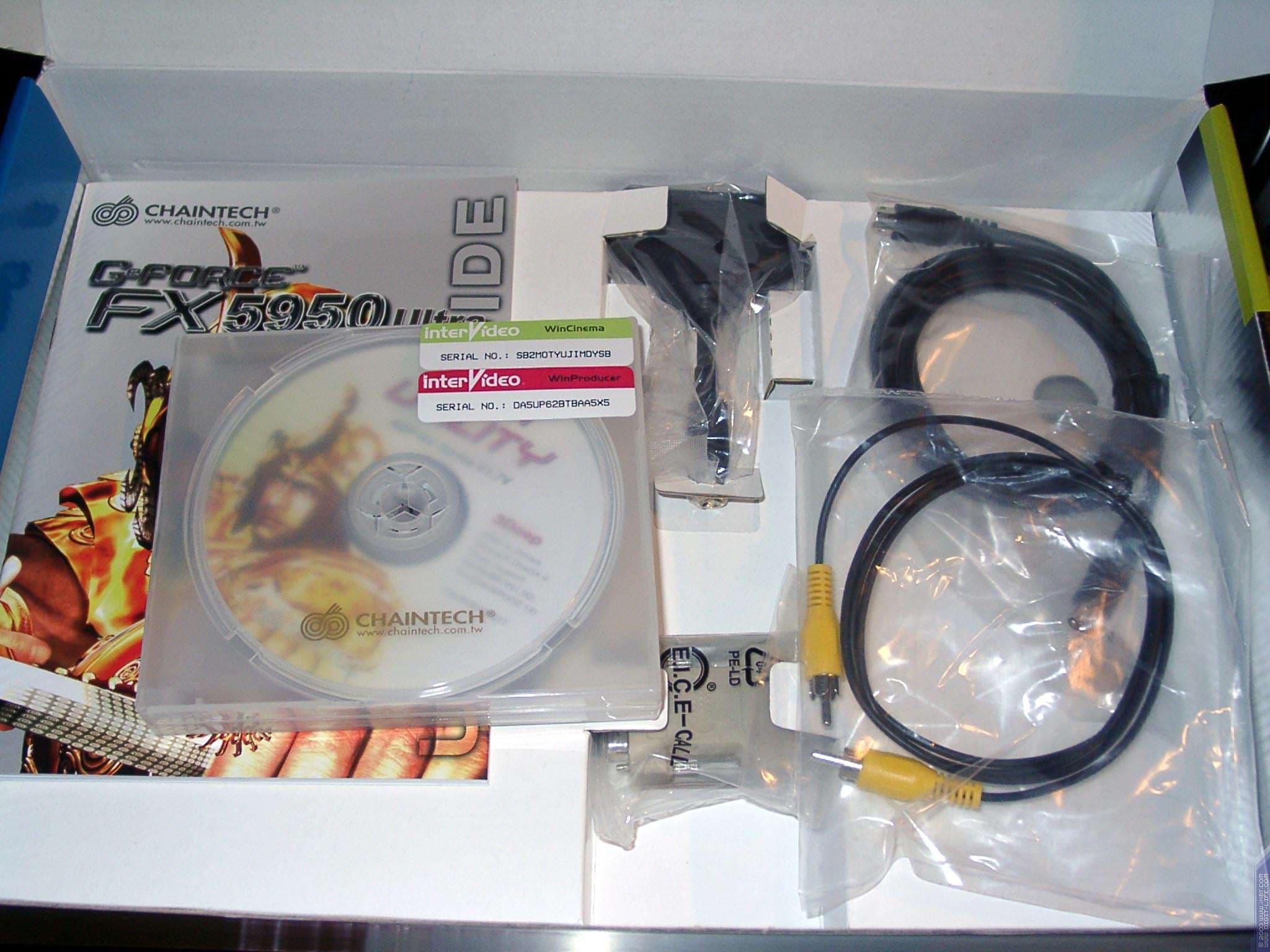

| Chaintech GeForce FX 5950 Ultra 256MB | |
| В комплект поставки входят: руководство пользователя, диск с драйверами и утилитами, WinCinema, игра, диск с демо-версиями игр, переходник VIVO, удлинитель TV, разветвитель для внешнего питания, переходник DVI-to-d-Sub. |  |
 | |
А теперь полюбуемся на упаковки:
| Chaintech GeForce FX 5600XT 256MB 128bit; Chaintech GeForce FX 5600XT 128MB 64bit | |
|---|---|
Надо сразу отметить, в таком Retail-виде подобные карты будут поставляться не всегда, и вообще российские торговцы очень не любят такие пышные упаковки, которые лишь увеличивают стоимость перевозки, поэтому можно быть уверенным, что карты дешевле 100 долларов в Retail почти не встретишь на российском рынке. Теперь о коробках. У обеих карт они одинаковые, что понятно. Обращаю внимание на то, что на коробке наклеены не только объемы памяти, но честно проставлена битность шины обмена с памятью, что весьма ценно. |  |
 | |
 | |
| Chaintech GeForce FX 5700 Ultra 128MB | |
| Такой же дизайн упаковки, отличается только цветовым решением и фигурой некоего героя. |  |
| Chaintech GeForce FX 5950 Ultra 256MB | |
| Аналогично. |  |
Установка и драйверы
Конфигурация тестового стенда:
- Компьютер на базе Pentium 4 3200 MHz:
- процессор Intel Pentium 4 3200 МГц;
- системная плата DFI LANParty Pro875 (i875P);
- оперативная память 1024 MB DDR SDRAM;
- жесткий диск Seagate Barracuda IV 40GB;
- операционная система Windows XP SP1; DirectX 9.0b;
- мониторы ViewSonic P810 (21") и ViewSonic P817 (21").
- драйверы NVIDIA версии 52.70.
VSync отключен, технология S3TC ОТКЛЮЧЕНА в приложениях.
Результаты тестов
Перед тем, как кратко дать оценку качеству в 2D, я еще раз дам пояснение, что на настоящий момент НЕТ полноценной методики объективной оценки этого параметра по следующим причинам:
- Практически у всех современных 3D-акселераторов качество 2D может сильно зависеть от конкретного экземпляра, а отследить все карты невозможно физически;
- Качество 2D зависит не только от видеокарты, но и от монитора, соединительного кабеля;
- В последнее время огромное влияние на этот параметр стали оказывать связки: монитор-карта, то есть, встречаются мониторы, «не дружащие» с теми или иными видеокартами.
Что касается протестированного экземпляра, то совместно с ViewSonic P817 и кабелем BNC Bargo плата продемонстрировала отменное качество в следующих разрешениях и частотах:
| Chaintech GeForce FX 5600XT 128MB 64bit | 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x100Hz |
|---|---|
| Chaintech GeForce FX 5600XT 256MB 128bit | 1600x1200x75Hz, 1280x1024x100Hz, 1024x768x100Hz |
| Chaintech GeForce FX 5700 Ultra 128MB | 1600x1200x85Hz, 1280x1024x100Hz, 1024x768x120Hz |
| Chaintech GeForce FX 5900 128MB | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz |
| Chaintech GeForce FX 5950 Ultra 256MB | 1600x1200x85Hz, 1280x1024x120Hz, 1024x768x120Hz |
Результаты тестов: сравнение производительности
Замечу сразу, что в 3DGiТогах за ноябрь, данные из которых я использовал ниже, еще не было FX5600XT 64bit, поэтому для оценки этой карты прошу воспользоваться недавно вышедшим материалом по сравнению производительности карт ценой до 100 долларов США.
В качестве инструментария мы использовали:
- Return to Castle Wolfenstein (MultiPlayer) (id Software/Activision) — OpenGL, мультитекстурирование, ixbt0703-demo, настройки тестирования — все на максимально возможном уровне, S3TC OFF, конфигурации можно скачать тут
- Serious Sam: The Second Encounter v.1.07 (Croteam/GodGames) — OpenGL, мультитекстурирование, ixbt0703-demo, настройки тестирования: quality, S3TC OFF
- Unreal Tournament 2003 v.2225 (Digital Extreme/Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
- Code Creatures Benchmark Pro (CodeCult) — игровой тест, демонстрирующий работу платы в DirectX 8.1, Shaders, HW T&L.
- Unreal II: The Awakening (Legend Ent./Epic Games) — Direct3D, Vertex Shaders, Hardware T&L, Dot3, cube texturing, качество по умолчанию
- RightMark 3D v.0.4 (одна из игровых сцен) — DirectX 8.1, Dot3, cube texturing, shadow buffers, vertex and pixel shaders (1.1, 1.4).
- Tom Clancy's Splinter Cell v.1.2b (UbiSoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное (Very High); demo 1_1_2_Tbilisi
Также, если кто хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.
Производительность
- 1. Return to Castle Wolfenstein
- 2. Unreal Tournament 2003
- 3. Codecreatures Benchmark Pro
- 4. Unreal 2: The Awakening
- 5. Serious Sam: The Second Encounter
- 6. RightMark 3D
- 7. Tom Clancy's Splinter Cell
Выводы
Итак, что же можно сказать по результатам тестирования:
- Chaintech GeForce FX 5600XT 128MB 64bit — самое слабое на сегодня решение из вновь вышедших продуктов, по производительности примерно на уровне FX5200 128bit, иногда даже чуть ниже. Понятное дело, что выбор между подобной картой и конкурентами будет определяться ценой. Что касается именно продукта от Chaintech, то хочу отметить хорошее качество изготовления и стабильность в работе.
- Chaintech GeForce FX 5600XT 256MB 128bit — а эта карта является самой слабой из полноценных 128-битных FX5600. Разумеется, такой объем памяти этому изделию ни к чему, это всего лишь маркетинговый трюк и ничего больше (даже 128-ми мегабайт в данном случае было бы слишком много). Является DirectX9.0-решением для сегмента цен в 100 долларов США. Разумеется, пока цены завышены (как всегда у новинок). Как конкурент ATI RADEON 9600SE, этот продукт очень даже хорош. И повторю все слова насчет качества изготовления и стабильности из предыдущего абзаца, поскольку обе карты имеют одну и ту же PCB.
- Chaintech GeForce FX 5700 Ultra 128MB — самый высший из середняков. Мы уже неоднократно рассматривали особенности таких карт и хочу отметить, что на данный момент младшее дитя из семейства FX5900 очень сильно давит ценой на верх middle-end, и поэтому мне сложно прогнозировать, будет ли успех у FX5700 Ultra и когда (ну только если вдруг стоимость на такие карты упадет до 180 долларов). Вы ж не станете покупать FX 5700 Ultra, если эта карта в одной цене с FX5900 SE… Понятно, что последний будет лучше. Особенно для оверклокеров.
- Chaintech GeForce FX 5900 128MB — среднее звено в линейке FX5900. Я уже отмечал ранее, что как конкурент RADEON 9800 этот продукт еще как-то бы потянул (но с натяжкой и очень большой), но по стоимости он пока дороже. Рекомендуется антагонистам продукции ATI, а также всем, кто верит, что NVIDIA лучше, особенно авторам из Upgrade. :-) (в религиозные войны я не вступаю! :-) ).
- Chaintech GeForce FX 5950 Ultra 256MB — High-End на сегодня от NVIDIA. Уступает по скорости в шейдерных приложениях конкуренту от ATI, в обычных играх — на уровне или даже иногда быстрее. Что касается данного экземпляра, то качество охлаждения оставляет желать лучшего, карта работала на пределе по температурному режиму.
Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.
