Бренд Aorus уже достаточно хорошо известен, это проект Gigabyte, в рамках которого предлагается различное оборудование игровой направленности. Ассортимент бренда не ограничивается лишь устройствами ввода, а включает широкий спектр различных устройств, в том числе ноутбуки и готовые системы, а также различное периферийное оборудование и вполне традиционные комплектующие для сборки ПК.

Кстати, для тех, кто интересуется правильным произношением названия, поставим ролик с официального канала Aorus:

Есть у данного бренда и пара блоков питания, старший из которых добрался до нашей лаборатории. Таким образом, сегодня нам предстоит познакомиться с блоком питания Aorus P850W 80+ Gold Modular.

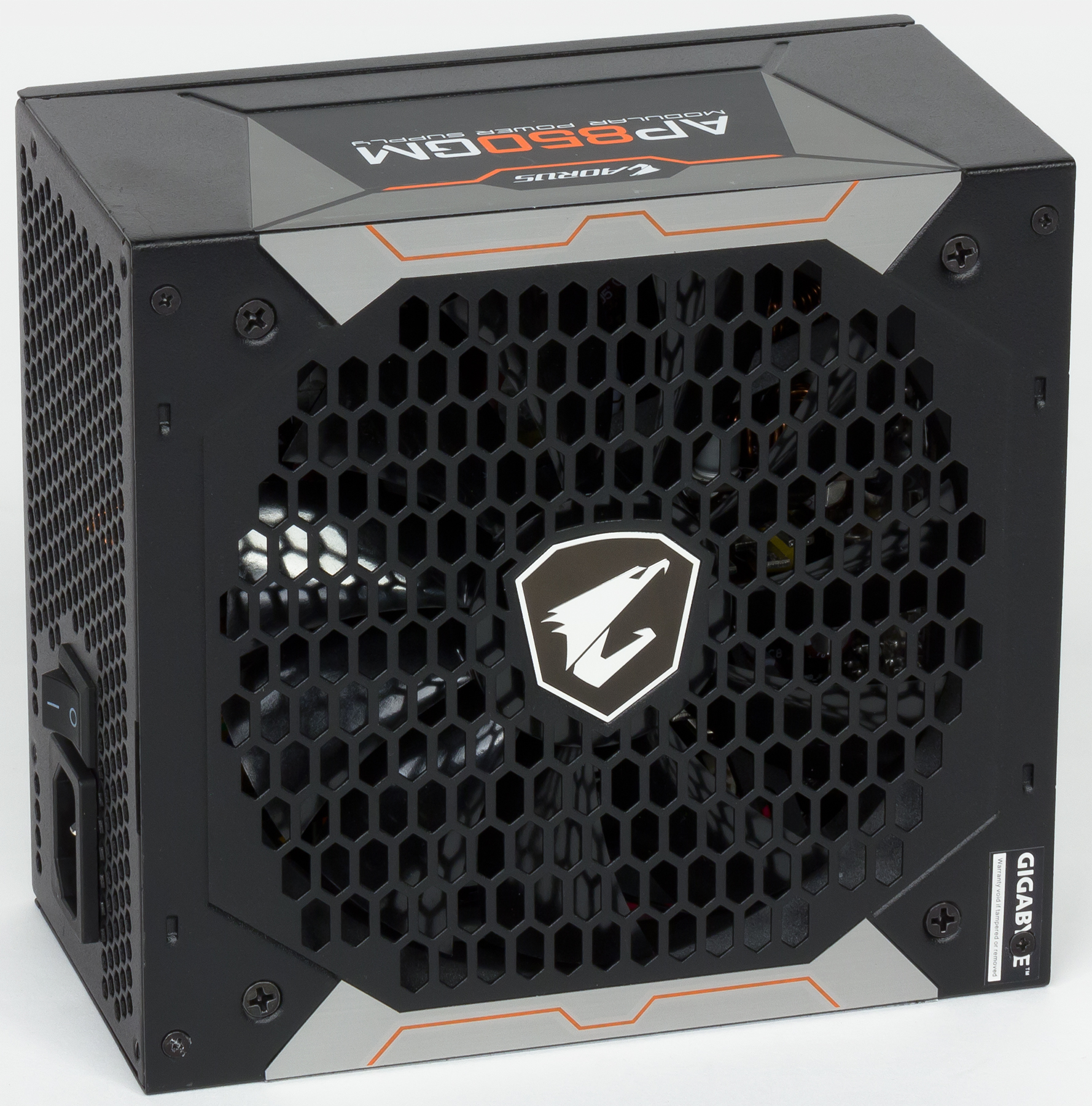

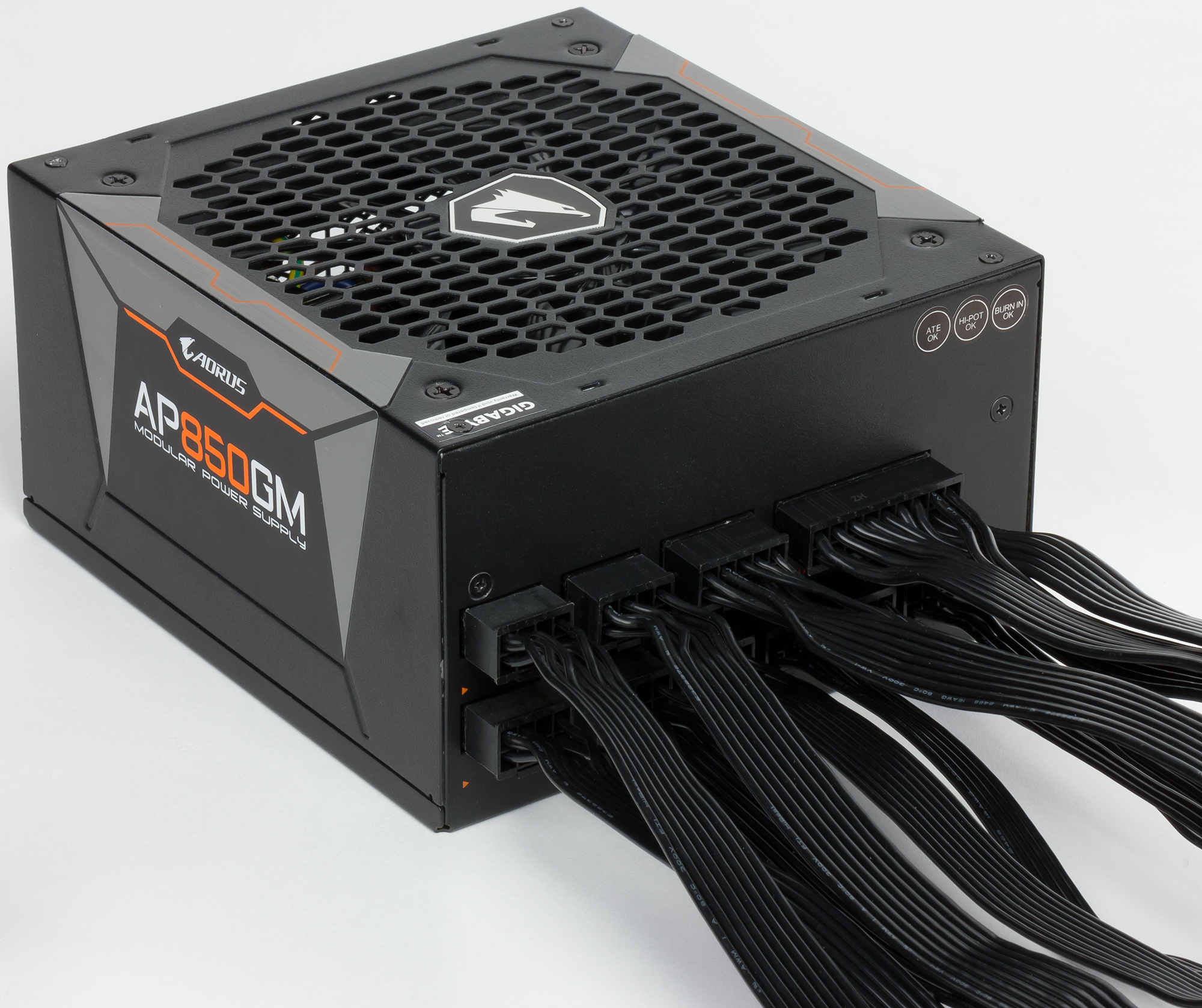

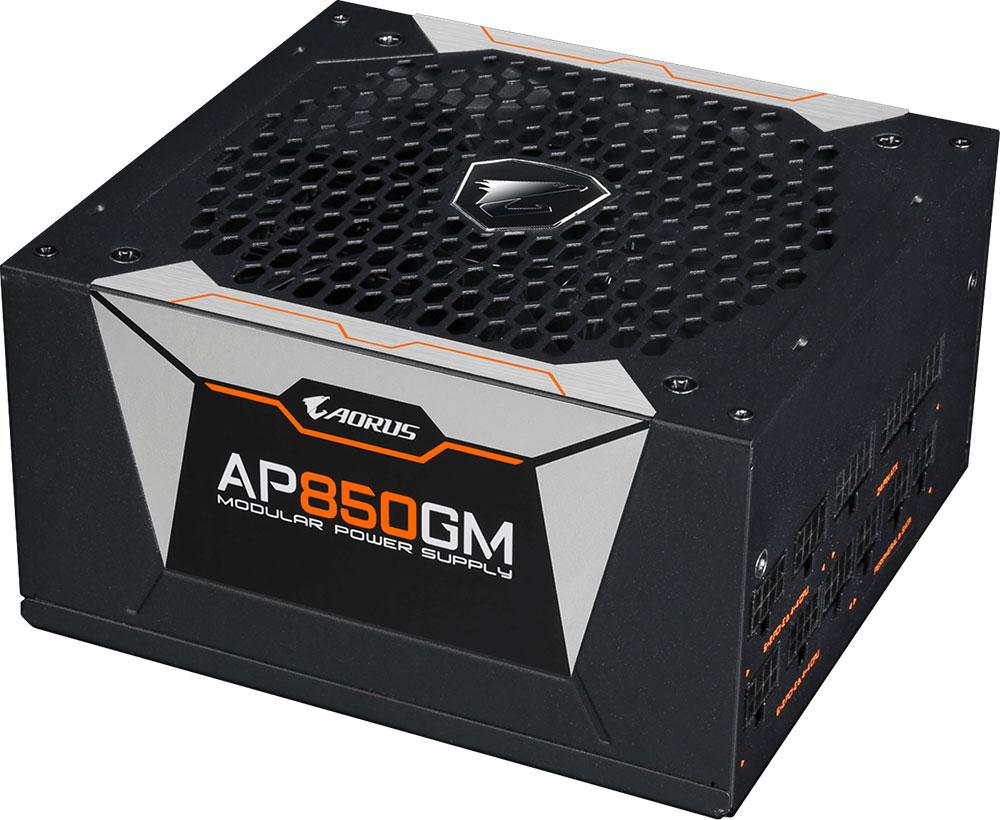

Дизайн корпуса выполнен с некоторой претензией на оригинальность, так как на черном корпусе есть пластмассовые накладки серого цвета, а также присутствуют оранжевые элементы в оформлении, что определенным образом освежает дизайн. Длина корпуса блока питания составляет около 160 миллиметров, покрытие матовое с мелкой фактурой. Вентилятор закрывает штампованная решетка с достаточно большой полезной площадью.

Упаковка вполне типичная: поверх коробки из упаковочного картона надет конверт из тонкого ламинированного картона, поэтому порвать верхний слой случайно труднее, чем в случае картона без ламинирования. Коробка довольно прочная и вполне устойчивая к внешним воздействиям.

Характеристики

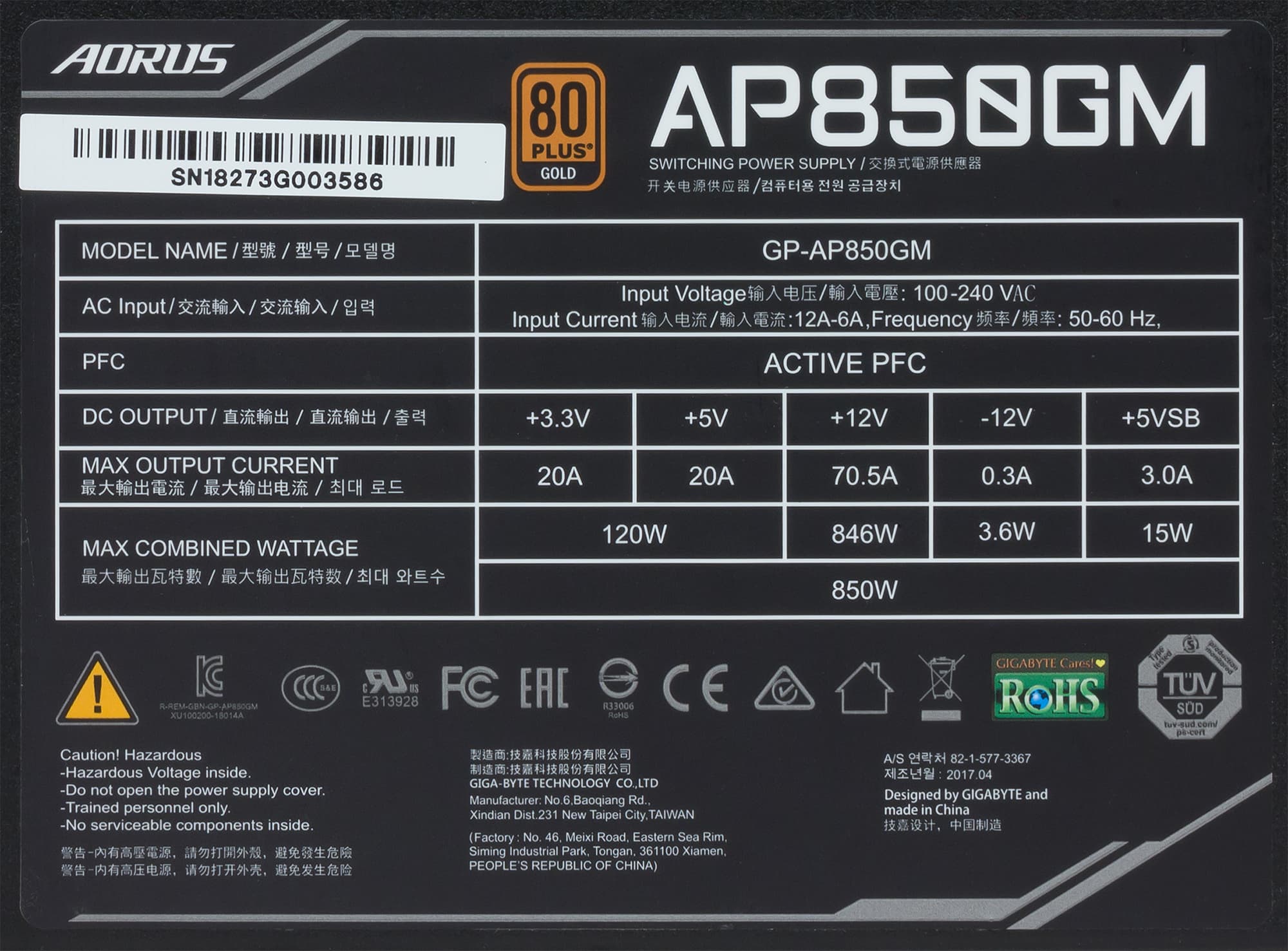

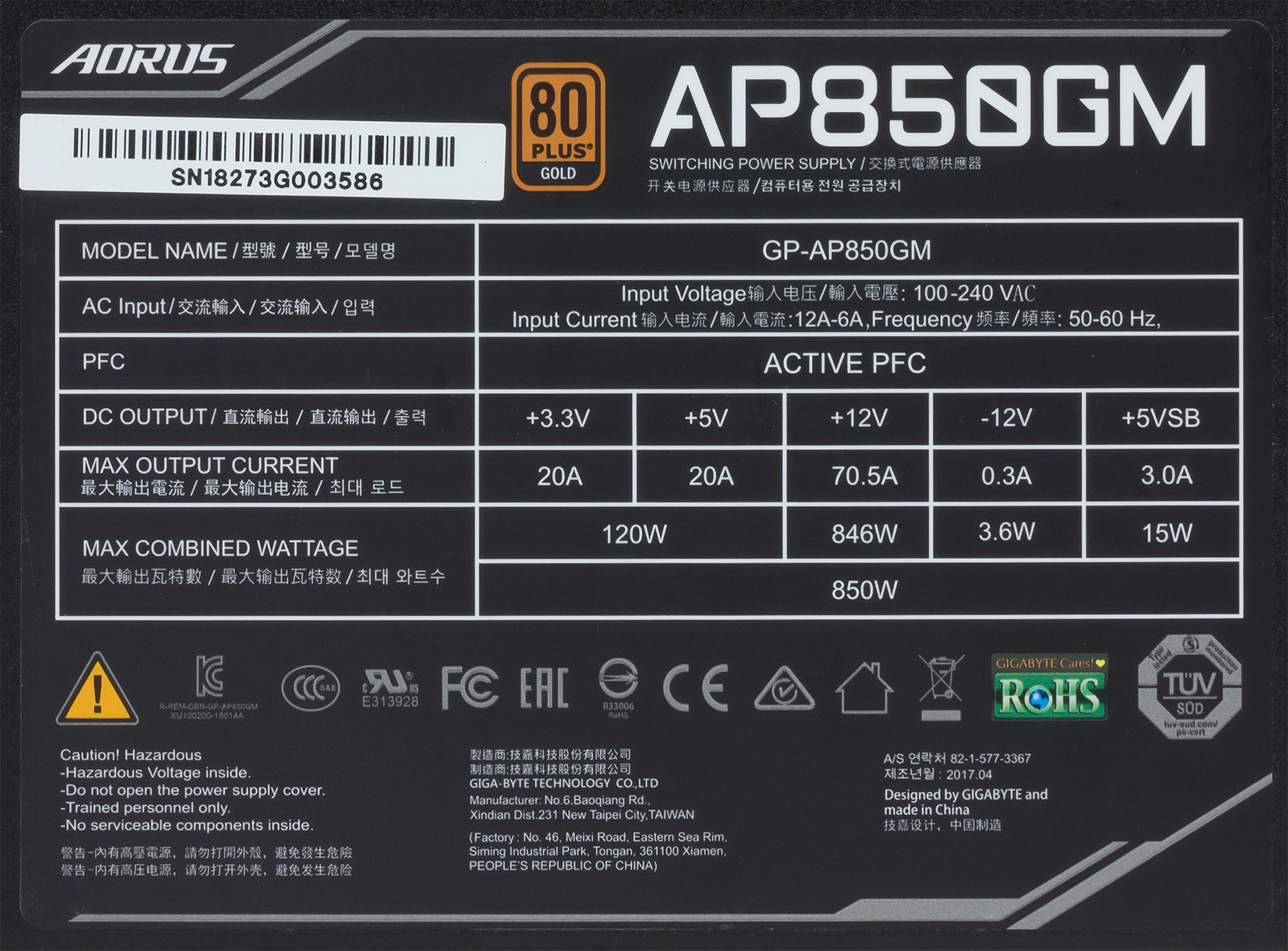

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 846 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,995, что является отличным показателем.

Провода и разъемы

Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 6 на четырех шнурах
4 pin Peripheral Connector 5
15 pin Serial ATA Connector 6 на двух шнурах
4 pin Floppy Drive Connector 2 один через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 81 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 75 см
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 65 см, плюс еще 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема, плюс еще 10 см до разъема Peripheral Connector («молекс»)
  • до первого разъема SATA Power Connector — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема, плюс еще 10 см до разъема Peripheral Connector («молекс»)
  • до первого разъема Peripheral Connector («молекс») — 45 см, плюс 10 см до второго и еще 10 см до третьего такого же разъема, плюс еще 10 см до разъема питания FDD

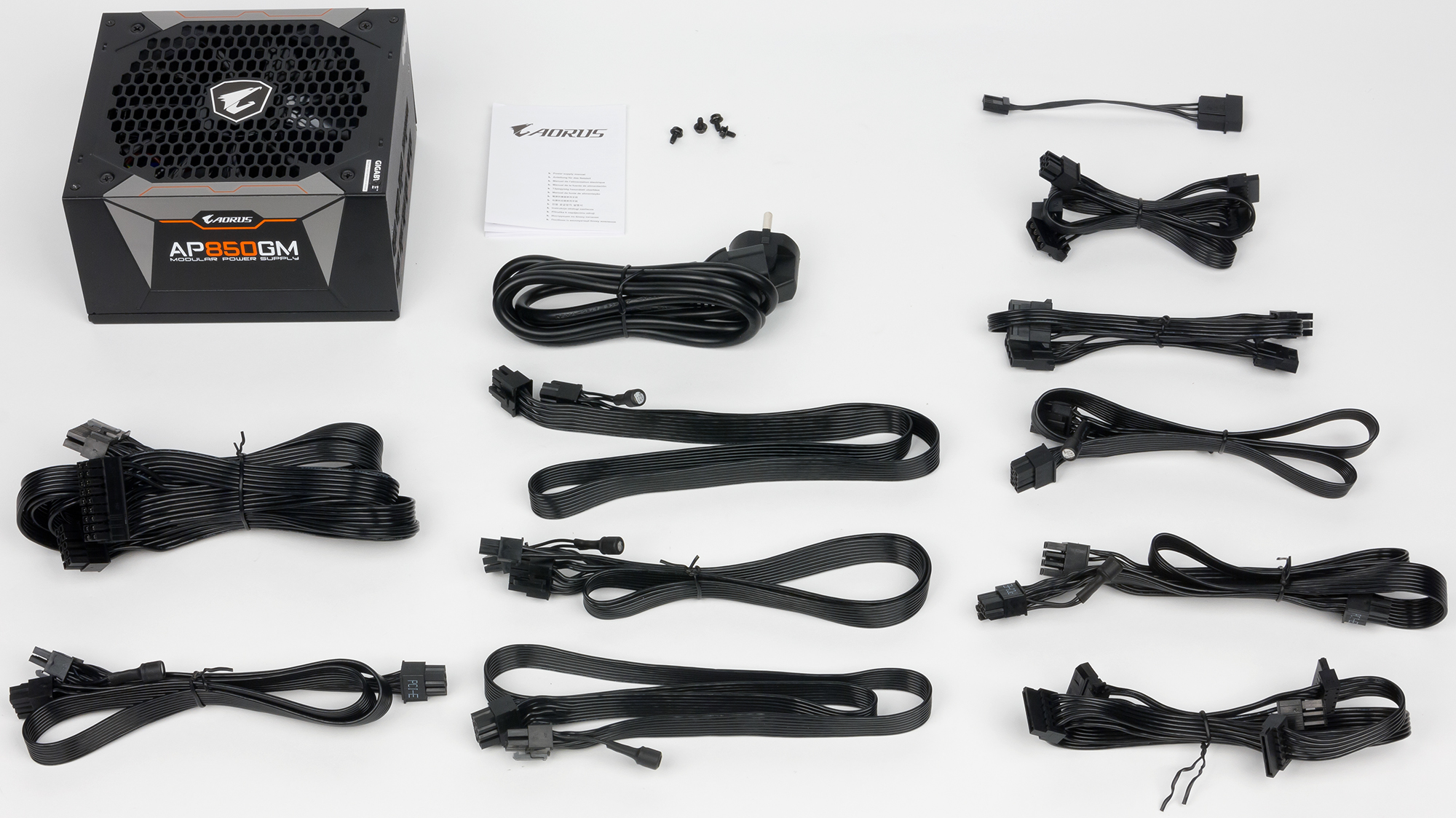

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в современных корпусах почти любых габаритов: максимальная длина проводов до разъемов питания процессора составляет около 81 сантиметра.

Количество разъемов является вполне достаточным для системного блока среднего уровня, однако с учетом заявленной мощности хотелось бы видеть большее количество шнуров с разъемами SATA Power — порядка 4 шнуров с 2-5 разъемами на каждом. В данном случае шнуров два, что при использовании современных корпусов, у которых накопители, питающиеся от вышеуказанных разъемов, располагаются как на привычных местах около передней стенки шасси, так и на обратной стороне основания для системной платы, может оказаться не слишком удобным при большом количестве накопителей. Все разъемы на этих шнурах являются угловыми, что также не всегда является удобным.

С положительной стороны стоит отметить использование ленточных проводов до разъемов, что повышает удобство при сборке.

Схемотехника и охлаждение

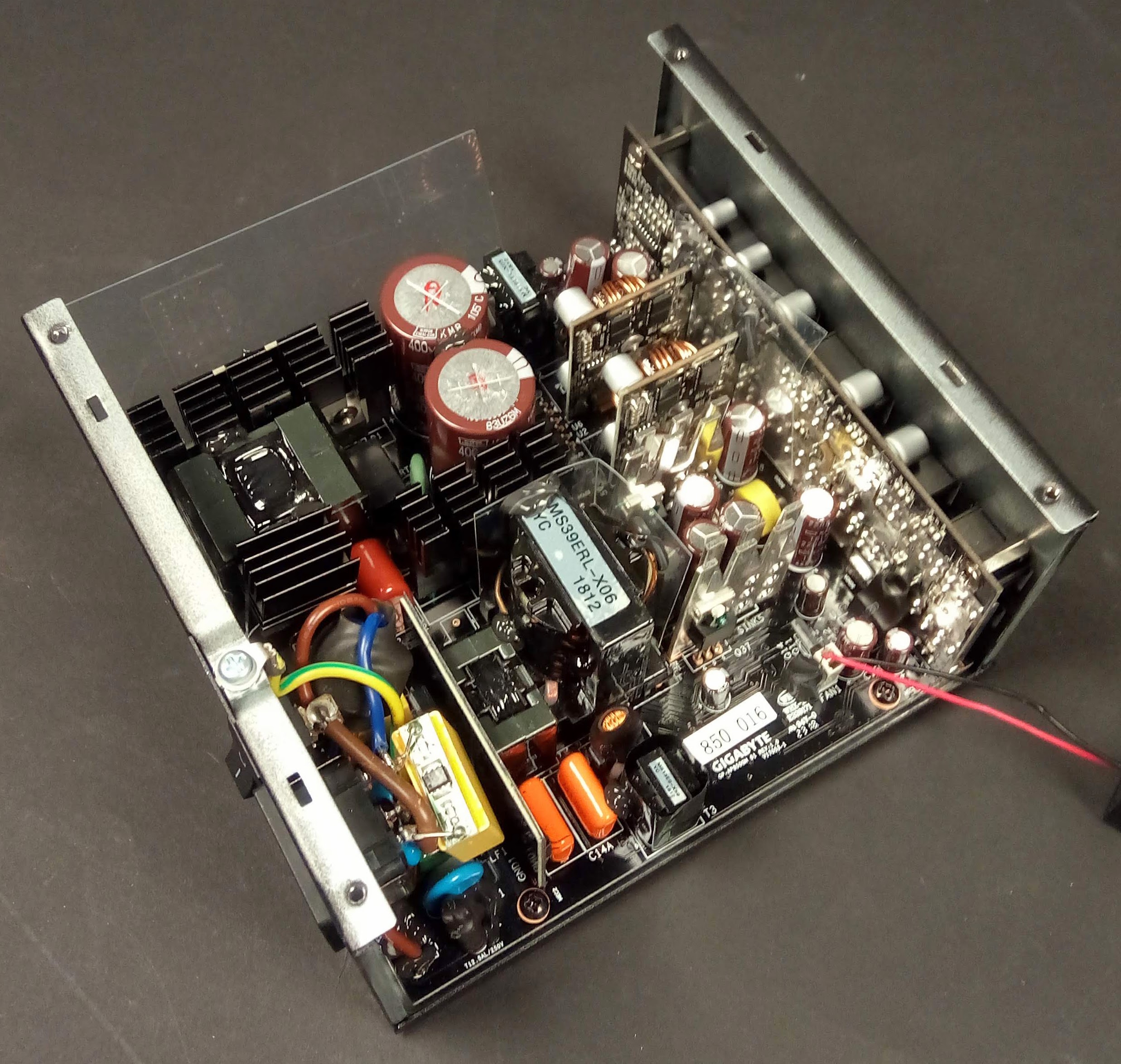

Блок питания оснащен активным корректором коэффициента мощности и имеет расширенный диапазон питающих напряжений от 100 до 240 вольт. Это обеспечивает устойчивость к понижению напряжения в электросети ниже нормативных значений.

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Транзисторы синхронного выпрямителя канала +12VDC установлены на небольших теплоотводах. Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговой маркой Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

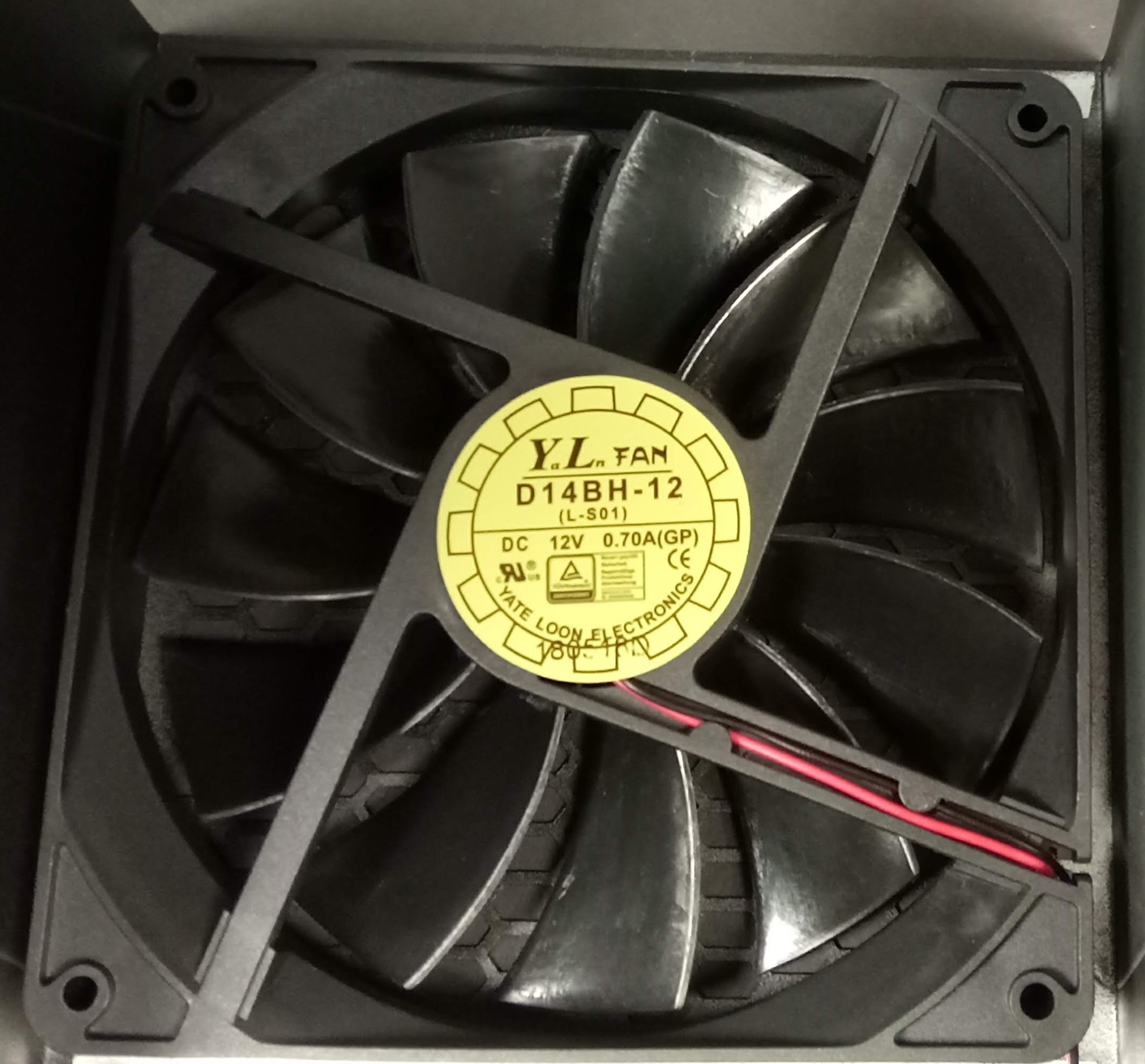

Для охлаждения БП используется вентилятор компании Yate Loon Electronics — D14BH-12 типоразмера 140 мм (125 мм между центрами крепежных отверстий), имеющий, по данным производителя, максимальную скорость вращения 2800 оборотов в минуту. Вентилятор основан на подшипнике качения, что должно положительно сказаться на сроке его службы.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

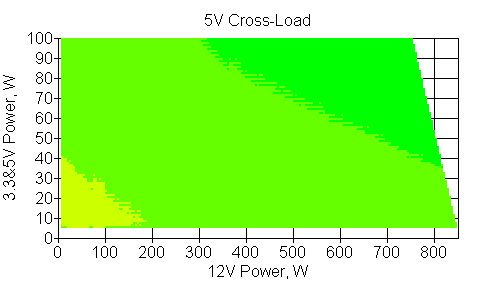

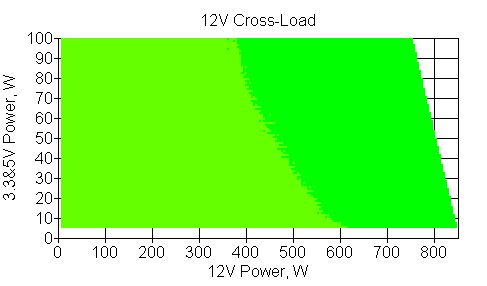

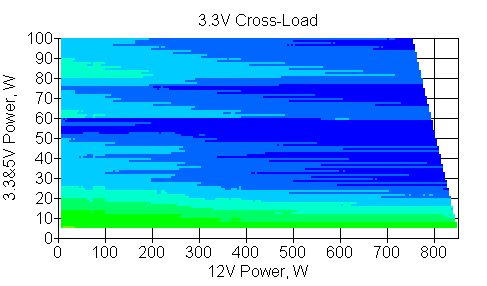

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают двух процентов во всем диапазоне мощности, что является отличным результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналу +12VDC, 3% по каналу +5VDC и 4% по каналу +3.3VDC. Нагрузочная способность канала +3.3VDC в целом является не очень высокой. Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет не менее 150 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании одного шнура питания максимальная мощность по каналу +12VDC составляет не менее 250 Вт при отклонении в пределах 3%.

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет не менее 300 Вт при отклонении в пределах 3%, что позволяет использовать очень мощные видеокарты.

При нагрузке через четыре разъема PCI-E максимальная мощность по каналу +12VDC составляет не менее 650 Вт при отклонении в пределах 3%.

При нагрузке через шесть разъемов PCI-E максимальная мощность по каналу +12VDC составляет не менее 850 Вт при отклонении в пределах 3%.

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Экономичность и эффективность

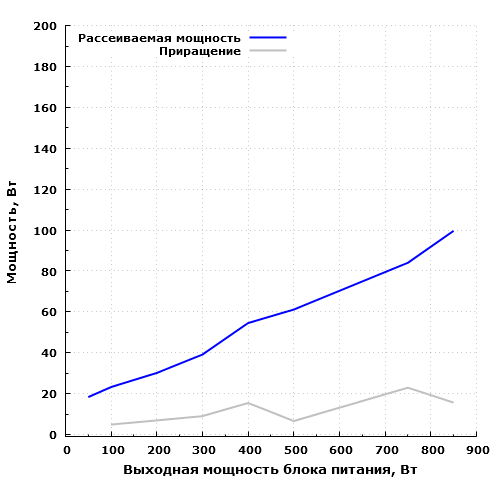

Экономичность модели находится на очень хорошем уровне: на максимальной мощности БП рассеивает около 99,6 Вт, 60 Вт он рассеивает на мощности порядка 500 Вт. На мощности 50 Вт блок питания рассеивает около 18,3 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт.

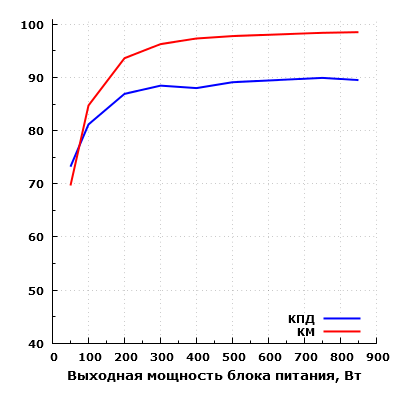

Эффективность БП находится на достойном уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 88% в диапазоне мощности от 300 до 850 ватт. Максимальное зарегистрированное значение составило около 90% на мощности 750 Вт. Одновременно с этим, КПД на мощности 50 Вт составил 73,2%.

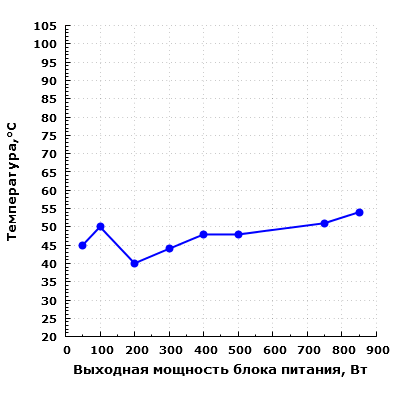

Температурный режим

Блок питания имеет гибридную систему охлаждения. Включение вентилятора происходит при достижении выходной мощности 150 Вт, отключается он при снижении мощности ниже 150 Вт. Алгоритм управления довольно оригинальный, так как обычно для запуска вентилятора используется канал температуры или же используются оба канала: активное охлаждение включается по мощности или по температуре.

При тестировании данного устройства нам не удалось наблюдать запуск вентилятора при достижении определенного значения температуры, но нельзя полностью исключать, что такая возможность все-таки предусмотрена, просто установленное значение температуры недостижимо при обычных условиях эксплуатации.

К термонагруженности особых претензий нет, во всем диапазоне мощности термонагруженность является невысокой.

Акустическая эргономика

При подготовке данного материала мы использовали следующую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

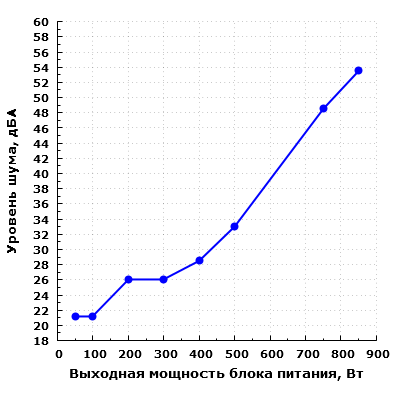

При работе в диапазоне до 100 Вт включительно шум блока питания находится на минимально заметном уровне — в пределах 23 дБА с расстояния 0,35 метра.

Шум блока питания находится на сравнительно низком уровне (ниже среднетипичного) при работе в диапазоне мощности до 400 Вт включительно. Такой шум будет малозаметен на фоне типичного фонового шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

При работе на мощности 500 Вт уровень шума данной модели приближается к среднетипичному значению при расположении БП в ближнем поле. При более значительном удалении блока питания и размещении его под столом в корпусе с нижним расположением БП такой шум можно будет трактовать как находящийся на уровне ниже среднего. В дневное время суток в жилом помещении источник с подобным уровнем шума будет не слишком заметен, особенно с расстояния в метр и более, и тем более он будет малозаметен в офисном помещении, так как фоновый шум в офисах обычно выше, чем в жилых помещениях. В ночное время суток источник с таким уровнем шума будет хорошо заметен, спать рядом будет затруднительно. Подобный уровень шума можно считать комфортным при работе за компьютером.

При дальнейшем увеличении выходной мощности уровень шума заметно повышается.

При нагрузке в 750 Вт шум блока питания уже превышает значение в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

При работе на мощности 850 Вт шум очень высокий не только для жилого, но и для офисного помещения.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает относительный комфорт при выходной мощности в пределах 500 Вт.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и с выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: превышение фонового шума составило около 8 дБА.

Работа при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 100 Вт.

Мощность, Вт Температура, °C Изменение, °C Шум, дБА Изменение, дБА
100 63 +13 32,5 +11,3
500 57 +9 46 +13
850 62 +8 55,7 +2,2

Блок питания вполне успешно справился и с этим испытанием.

Стоит учитывать, что при повышении температуры окружающего воздуха заметно возрастает шум электроники БП. Именно из-за этого наблюдается рост уровня шума на мощности 100 Вт, так как вентилятор при этом не вращается.

В целом температура выросла, но даже на максимальной мощности термонагруженность осталась удовлетворительной. Однако обеспечивается это за счет увеличения уровня шума. Можно констатировать, что источник питания хорошо приспособлен для работы при повышенной температуре окружающего воздуха, но в ущерб акустической эргономике.

Потребительские качества

Потребительские качества Aorus P850W 80+ Gold Modular находятся на хорошем уровне, если рассматривать применение данной модели в домашней системе, в которой используются типовые компоненты. Например, этот блок питания позволяет собрать игровую систему на топовой современной настольной платформе с двумя видеокартами. Если же ограничиться единственной видеокартой, то систему можно сделать почти бесшумной, особенно в режимах с невысокой нагрузкой.

Акустическая эргономика БП до 500 Вт включительно вполне достойная, однако при повышении температуры окружающего воздуха она несколько ухудшается. Отметим высокую нагрузочную способность платформы по каналу +12VDC, а также высокое качество питания отдельных компонентов и хорошую экономичность. Существенных недостатков наше тестирование не выявило.

С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с подшипником качения.

Итоги

Модель Aorus P850W 80+ Gold Modular получилась весьма сбалансированной, без явных недостатков, хотя некоторые особенности, в частности повышение шума при повышении температуры окружающего воздуха, у данного источника питания имеются. Можно констатировать, что этот БП хорошо приспособлен для работы в домашних системах различной мощности, в том числе в системах с двумя топовыми видеокартами на базе топовых десктопных платформ. Технико-эксплуатационные характеристики Aorus P850W 80+ Gold Modular находятся на хорошем уровне, чему способствуют высокая нагрузочная способность канала +12VDC, относительно высокий КПД, низкая термонагруженность, вентилятор на подшипнике качения с высоким ресурсом работы, использование конденсаторов японских производителей. Таким образом, можно рассчитывать на достаточно долгую жизнь этого блока питания даже при высоких постоянных нагрузках.

В заключение предлагаем посмотреть наш видеообзор блока питания Aorus P850W 80+ Gold Modular:

Наш видеообзор блока питания Aorus P850W 80+ Gold Modular можно также посмотреть на iXBT.Video
