Добрый день уважаемые посетители IXBT.

В сегодняшнем обзоре мы рассмотрим новинку от Beelink — тв-бокс GS-King X.

Как и многие другие модели бренда Beelink, GS-King X изготовлен OEM/ODM компанией SHENZHEN AZW TECHNOLOGY CO.,LTD, которая была основана в 2010 году и специализируется на разработке, изготовлении и продаже таких устройств, как — мини ПК, тв-боксы, всевозможные донглы, пульты дистанционного управления.

Устройство построено на шестиядерной SoC Amlogic S922X, которая включает в себя 4 ядра Cortex-A73 с частотой до 2,2 ГГц и два ядра Cortex-A53 с частотой до 1.8 ГГц. Чип изготовлен по 12 нм техпроцессу.

Первые ревизии чипов действительно работали на частотах 2,2 и 1,8 ГГц. В более поздних ревизиях частота ядер Cortex-A73 была урезана до 1,7 ГГц.  Amlogic объяснили, что это ограничение частоты было введено для обеспечения более стабильной работы SoC.

Комбинация архитектур Cortex-A73 и Cortex-A53 обеспечивает хорошую производительность, эффективность, быстродействие и одновременно низкое энергопотребление. В систему интегрирован графический контроллер Mali-G52 MP6 с частотой до 800 МГц и пропускной способностью 6.8 Gpix/s. Mali-G52 превосходит на 60% по мощности и эффективности более ранние Mali-T820 и Mali-T830, при этом размер Mali-G52 меньше на 30%.

Видеоускоритель поддерживает аппаратное декодирование многих новых форматов в 4К с частотой 75 к/с, поддерживает Dolby Vision, OpenGL ES 3.2, Vulkan API, все стандарты технологии HDR.

Amlogic S922X выпускается в нескольких вариантах:

• S922X-B — с поддержкой кодирования H.265 и дополнительными параметрами HDR;
• S922X-J — с лицензий Dolby;
• S922X-H — с лицензиями Dolby и DTS.

GS-King X по заявлению производителя является Android устройством с поддержкой функций NAS и модулем Hi-Fi звука на борту.

В обзоре рассмотрим устройство, выясним его возможности и заглянем — что внутри.

Стоимость Beelink GS-King X на данный момент высока, около 240-280$, в различных акциях магазинов может быть немного ниже.

Страницы продажи Beelink GS-King X:

Beelink GS-King X на Aliexpress

Характеристики Beelink GS-King X

Упаковка

GS-King X упакован в коробку из плотного картона. На коробке изображен логотип Beelink и основные технические характеристики устройства. Внутри располагается тв-бокс и комплект поставки в отдельной картонной коробке.

Комплект поставки

В комплект поставки входит:

• тв-бокс Beelink GS-King X;
• гиро пульт со встроенным микрофоном + USB донгл;
• блок питания 19 В, 3 А;
• шнур HDMI;
• набор направляющих для крепления двух жестких дисков;
• карта памяти с установленной системой CoreElec;
• инструкция по эксплуатации.

Внешний вид

Корпус Beelink GS-King X выполнен из металла. На верхней, боковых и задней сторонах выполнена перфорация для вентиляции. Размеры корпуса 165 х 118 х 106 мм. Вес без HDD — 1 кг.

Передняя панель пластиковая, на ней изображен череп, глазницы которого выполняют роль LED индикатора.

Ниже находится кнопка включения, два разъёма USB 3.0 и разъём карты памяти.

Верхняя часть металлической задней крышки снимается для установки двух 3,5'' жестких дисков.  Ниже находятся перечисленные в характеристиках разъёмы.

На левой боковой стороне нанесено предупреждение о запрете перекрывания вентиляционных отверстий.

На правой боковой стороне надпись: «Легко записать каждый момент вашей жизни и снова взглянуть на этот прекрасный момент».

На верхней стороне выполнены вентиляционные отверстия и нанесен логотип.

На нижней стороне находятся код и серийный номер для регистрации устройства в приложении We Line, отверстие за которым находится кнопка «Reset» и три резиновые полосы для надёжной установки бокса.

Для установки жесткого диска в корпус, к нему нужно прикрутить комплектные направляющие.

Разборка

Заглянем, что внутри. Для разборки нужно выкрутить 4 винта на задней панели и 4 под резиновыми полосками. Затем отклеить переднюю пластиковую панель, которая крепко держится на двухстороннем скотче и выкрутить ещё 4 винта под ней.

После этого можно извлечь пластиковую станину с модульной платой устройства. На основной плате закреплен кулер охлаждения, RTC батарейка и модуль Hi-Fi звука. WiFi антенны приклеены на переднюю пластиковую панель. LED индикатор передней панели и плата HDD соединяется шлейфами с основной платой. Все конденсаторы на платах полимерные (твердотельные). На линиях HDMI установлены сборки ESD защиты.

Большие аудио разъёмы дополнительно закреплены белым клеем.

Плата с разъемами для жестких дисков построена на микросхеме мосте SATA-USB 3.0  Asmedia ASM1156.

Плата Hi-Fi звука построена на двух SABRE32  8- канальных  ЦАП ES9018JPA  и четырёх усилителях RT6862D. В местах пайки разъёмов обнаружен не смытый флюс.

На основной плате все элементы расположены на верхней стороне. Из основных можно идентифицировать следующие:

• Amlogic S922X-H — 6 ядерная 4 х ARM Cortex — A73 + 2 х ARM Cortex — A53 система на чипе;
• два чипа оперативной памяти — DDR4 SDRAM Z9SQR (MT40A1G16HBA-083E) общим объёмом 4 ГБ;
• чип EMMc памяти от FORESEE, NCEMASLD-64G объёмом 64 ГБ;
• IEEE 802,11 a/b/g/n/ac, 2.4+5 ГГц MIMO 2x2  WiFi /Bluetooth 4.1  модуль Ampak AP6356SA;
• сетевой контроллер 10/100/1000М Ethernet — RTL8211F;
• четырёхканальный контроллер-хаб USB3.0 — RTS5411;
• сетевой трансформатор AE-SC24002H;
• Хаб USB 2.0 — GL8506;
• конвертер UART-RS232 — MAX232.

В качестве термоинтерфейса между SoC и радиатором используется медная пластина и термопаста. Радиатор крепится болтами с пружинами через металлическую пластину. Вентилятор радиатора хорошего качества. Его работу практически не слышно, уровень шума на уровне ноутбучного кулера.

Собираем всё обратно.

Операционная система

Beelink GS-King X работает под управлением операционной системы Android 9 PIE (AOSP), с открытым Root доступом.

«Из коробки» установлена версия прошивки 914P0. При подключении интернет, прошивка обновилась до версии 915P0.

 В системе установлен знакомый многим владельцам устройств Beelink лаунчер.

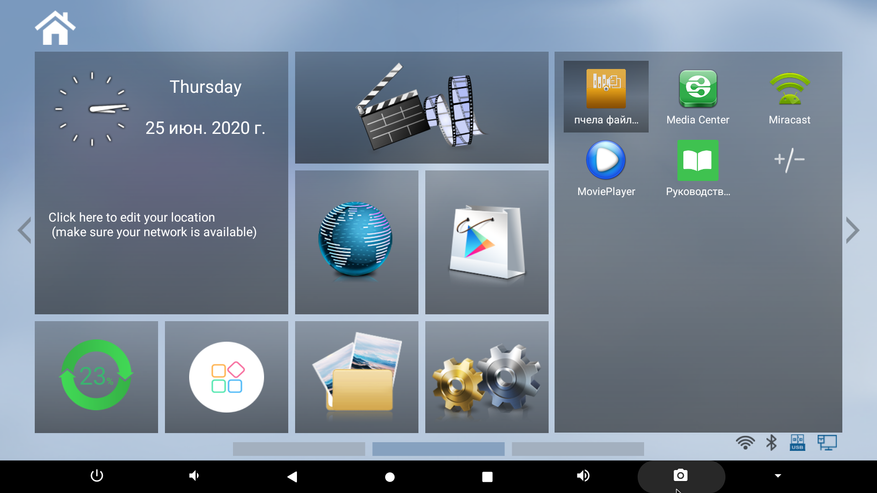

Рабочий стол выполнен в виде блоков. Слева находится большой блок с часами и прогнозом погоды. Рядом несколько фиксированных иконок (очистка памяти, меню приложений, галерея, настройки, медиапроигрыватель, браузер, Google Play).

В правой части находится блок, в который можно добавлять ярлыки избранных приложений. В оболочке присутствуют статусная строка с выпадающей шторкой уведомлений и навигационная панель. Панель можно скрыть, нажав на стрелку в правой её части или отобразить свайпом вверх от низа экрана.

 Установлено небольшое количество приложений, среди которых chrome, google play market, файловый менеджер и руководство по эксплуатации устройства. В последней версии прошивки добавили руководство по использованию программы We-Line. Перевод руководств и самой оболочки — автоматический, и оставляет желать лучшего.

Меню настроек доступно в стандартном и адаптированном для тв-боксов виде.

Раздел настроек «Droid Settings» не переведён полностью. В этом разделе доступны настройки экрана, HDMI CEC, настройки вывода звука, поведения устройства при нажатии кнопки питания. Нажав на «More Settings», можно войти в стандартное меню настроек Android. Пункт настроек, отвечающий за включение Autoframerate отсутствует.

NAS функции

NAS (англ. Network Attached Storage) — является сервером для хранения данных на файловом уровне.

По сути, представляет собой компьютер с некоторым дисковым массивом, подключённый к сети (обычно локальной) и поддерживающий работу по принятым в ней протоколам.

В Beelink GS-King X доступ к файлам на накопителях может быть реализован по сетевому протоколу SMB (Server Message Block) и при помощи мобильного приложения WE-Line.

Функции RAID не поддерживаются.  Желающим резервировать свои данные на два диска (RAID1) придется искать костыль в виде приложения, которые сможет по расписанию выполнять резервное копирование указанных папок с одного диска на другой.

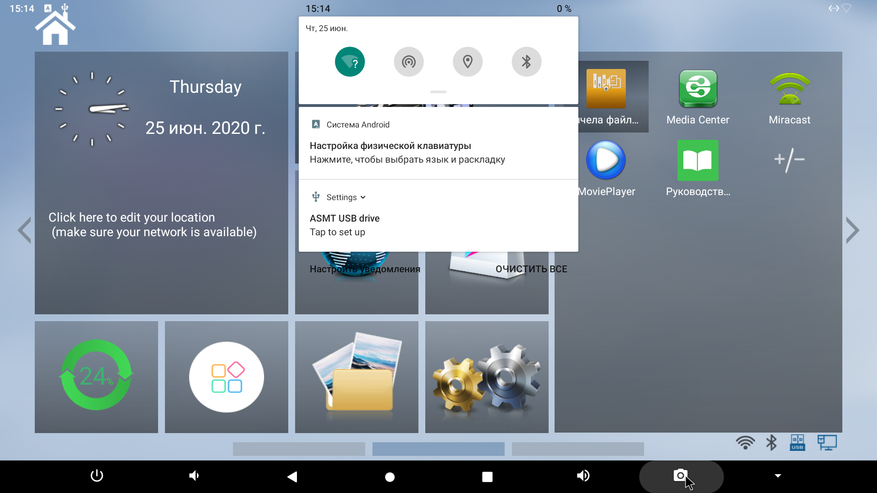

 После установки нового накопителя, устройство предлагает выполнить его форматирование. Для использования в качестве NAS, при форматировании нужно выбрать вариант использования «съёмный накопитель». Подробно о подключении нового накопителя к устройство описано в руководстве пользователя.

В версии прошивки 915P0 отдельным пунктом в меню настроек добавили функцию встроенного smb сервера. В более ранних версиях прошивок, доступ к накопителям по smb протоколу можно было реализовать при помощи стороннего платного приложения LAN-Drive.

По неизвестной мне причине, в приложении LAN-drive PRO я не мог добиться приличной скорости работы с файлами, особенно если это были фото.

При просмотре фото, они открывались с задержкой в 8-10 с. С большими файлами скорость была терпимой. О обнаруженных проблемах сообщил в поддержку Beelink, через небольшой промежуток времени последовала реакция в виде новой версии прошивки.

 В версии прошивки 915P0, для сетевого доступа достаточно выполнить настройки smb и перезапустить сервер. При перезагрузке сервер стартует автоматически. Перевод снова «хромает», но интуитивно всё понятно.

Обратите внимание — по умолчанию рабочая группа была записана как «workgroud», нужно исправить на «workgroup» или нужное вам название.

Сервер работает по протоколу SMB1. Для обнаружения его в сетевом окружении Windows 10 пришлось дополнительно включить поддержку smb1.

После обновления прошивки до версии 915P0, скорость работы встроенного  smb сервера стала значительно выше, в сравнении со сторонним smb приложением. Теперь можно без проблем работать с файлами на NAS и смотреть любые видеофайлы с него. Фото открываются мгновенно, видео проигрываются без задержек.

Если длительное время нет обращения к диску в Beelink GS-King X, он останавливается. И первое обращение к нему занимает несколько секунд до раскрутки шпинделя, далее скорость работы снова становится очень быстрой. Возможно так происходит с конкретным жестким диском для NAS — HGST DK7SAF400.

Приведу скриншоты скорости чтения/записи по SMB. Beelink GS-King X подключен по Gigabit Ethernet.:

Копирование/запись 20713 фото, размером около 4-7 Мб с/на NAS.

Копирование/запись одного видеофайла размером 26 ГБ.

 Для работы с накопителями устройства из любой точки мира, где есть доступ к интернет, производитель предлагает использовать мобильное приложение WE-Line. Приложение доступно для IOS (версии 9 и выше) и для Android (версии 5 и выше).

После установки приложения, нужно зарегистрироваться и добавить устройство, отсканировав QR код на нижней стороне корпуса Beelink GS-King X.

WE-Line  создаёт VPN мост между смартфоном и  Beelink GS-King X. Есть возможность резервного копирования файлов со смартфона и управления файлами на NAS. Услуга VPN в приложении платная. Стоимость 1 ГБ данных — 0,1 балл.

Компания Beelink бесплатно предоставляет 50 баллов для каждого владельца GS-King X. Дополнительно, баллы можно купить в приложении через систему AliPay.

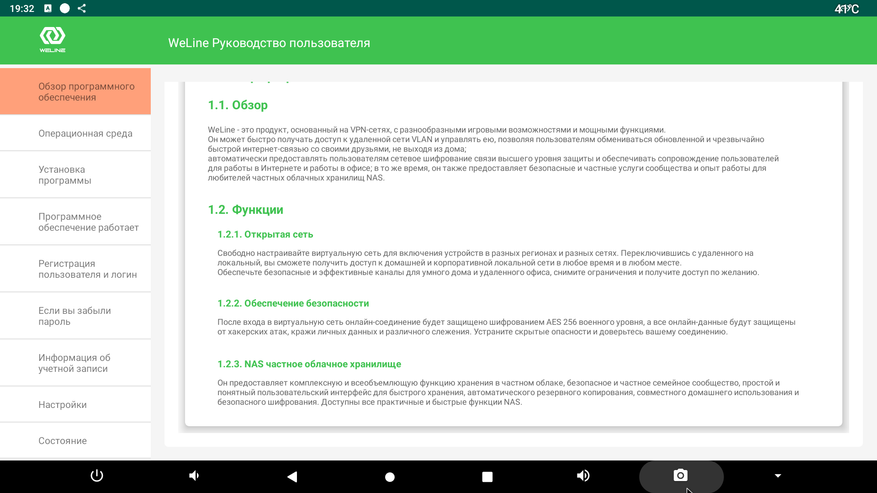

Подробная инструкция по WE-Line присутствует в виде установленного приложения.

Благодаря наличию Root прав можно подобрать альтернативное приложение удаленного доступа к устройству.

Работа с торрентами

GS-King X можно использовать для скачивания торрентов. Файлы без проблем скачиваются на жесткий диск NAS и доступны по сети.

Cинтетические тесты

При первом запуске доступно около 1.5 ГБ ОЗУ и 51 ГБ встроенной flash-памяти.

Beelink GS-King X работает под управлением шестиядерной SoC Amlogic S922X, которая включает в себя 4 ядра Cortex-A73 с частотой до 1,7 ГГц и два ядра Cortex-A53 с частотой до 1.8 ГГц. Процессор 64-битный, но работает в 32-битном режиме.

По аппаратной начинке, GS-King X  практически идентичен  Beelink GT-King Pro и результаты в тестах производительности этих двух устройств будут близки.

Результаты синтетических тестов под спойлером:

Нажмите, чтобы развернуть

Antutu 8.0.2

Geekbench 4

Ice Storm Extreme

PC Mark. Work 2.0

Bonsai Benchark

Antutu Video Tester

Результаты Antutu Video Tester показали отсутствие поддержки двух форматов — flv, rmvb.

Скорость работы накопителей

Скорость работы накопителей была проверена в приложении A1SD Benchmark.

• Оперативная память показала отличную скорость 5099 Мб/с (мегабайт в секунду).
• встроенный flash-накопитель — чтение 117 МБ/с, запись 98 МБ/с;
• внешний SSD подключенный через USB 3.0 — чтение 155 МБ/с, запись 88 МБ/с;
• установленный в тв-бокс HDD — чтение 141 МБ/с, запись 160 МБ/с.

Скорость работы сетевых интерфейсов

За работу сетевых интерфейсов у Beelink GS-King X отвечают:

• WiFi/Bluetooth - IEEE 802,11 a/b/g/n/ac, 2.4+5 ГГц MIMO 2x2  WiFi /Bluetooth 4.1  модуль Ampak AP6356S;
• Ethernet — 10/100/1000М сетевой контроллер RTL8211F.

Замеры скорости выполнены при помощи мультиплатформенной утилиты iPerf3. Роутер находится на расстоянии 4 м от Beelink GS-King X.  Гигабитная сеть построена на Xiaomi Mi WiFi router 3G.

Результаты замеров следующие:

Благодаря тому, что передняя панель устройства изготовлена из пластика WiFi сигнал не экранируется, как это было у  Beelink GT-King Pro. Но для более быстрой и стабильной скорости предпочитаю проводное Ethernet подключение.

В Bluetooth окружении обнаружились все доступные устройства. На расстоянии до 5- 7 м к работе Bluetooth нареканий нет. Звук воспроизводится синхронно с видеорядом.

DRM

Beelink GS-King X поддерживает Google Widevine CDM с уровнем безопасности L1, который позволяет работать с платными ключами и лицензиями, просматривать контент в потоковом режиме с высоким разрешением на таких платформах, как Netflix, Amazon Prime Video, TimVision и т. д.

Проигрывание тестовых роликов

Аналогично другим устройствам на Amlogic S922X, Beelink GS-King X без проблем воспроизводит UHD BDRip, BDRip, BD Remux ролики, форматы которых он поддерживает.  По справочному листу SoC, поддерживаются следующие форматы:

• VP9 профиль-2 до 4 К x 2 К 60 к/с;
• H.265 HEVC MP-10 L5.1 до 4 К x 2 К 60 к/с;
• AVS2-P2 профиль до 4 К x 2 К 60 к/с;
• H.264 AVC HP L5.1 до 4 К x 2 К 30 к/c;
• H.264 MVC до 1080 P 60 к/с;
• MPEG-4 ASP L5 до 1080 P 60 к/с  (ISO-14496);
• WMV/VC-1 SP/MP/AP до 1080 P 60 к/с;
• AVS-P16 (AVS +)/AVS-P2 JiZhun профиль до 1080 P 60 к/с;
• MPEG-2 МП/HL до 1080 P 60 к/с (ISO-13818);
• MPEG-1 МП/HL до 1080 P 60 к/с (ISO-11172);
• RealVideo 8/9/10 до 1080 P 60 к/с.

S922X аппаратно ограничен в воспроизведении H.264 2160p с частотой выше 30 к/с.

Файл "Sony_Triluminos_Demo_4K_UHD-HDCLUB.mkv" 3840х2160 H.264с частотой кадров 29,97 проигрывается идеально.

Поддержки кодека AV1 нет, она ожидается в новых устройствах на Amlogic S905X4. Также разработчики заявляют об возможности программного декодирования в новых версиях KODI и VLC.

Поддержки igs bluray меню нет.

В системном проигрывателе, при воспроизведении файлов DTS и Dolby отображаются соответствующие логотипы.

В KODI доступно воспроизведение 3D mkv. Поддержки 3D.iso нет.

Autoframerate, HDMI CEC

HDMI CEC работает полноценно, но его работоспособность может зависеть от модели конкретного телевизора.

При использовании Beelink GS-King X в качестве NAS, я отключил HDMI CEC для круглосуточной работы устройства при выключенном телевизоре.

Благодаря наличию Root прав у Beelink GS-King X, Autoframerate можно организовать при помощи AFRd (Automatic Framerate Daemon).

AFRD переключает частоту развертки в зависимости от количества частоты кадров в видео. При переключении экран однократно моргает черным цветом.

Autoframerate daemon работает во всех приложениях. Есть поддержка дробных частот 23,976\59,94.

Вывод звука

Вот тут интрига. По заявлению производителя Beelink GS-King X поддерживает вывод многоканального звука Dolby Digital, Dolby Digital Plus, Dolby Atmos, Dolby TrueHD, DTS, DTS-HD.

Многоканальный звук с Beelink GS-King X можно вывести через HDMI и S/PDIF. Для вывода HiFi стереозвука используются разъём наушников, RCA — разъёмы и разъёмы сбалансированного аудиовыхода.

К сожалению, могу проверить только стереозвук по HDMI, HiFi звук с выхода наушников и RCA. На мой неискушенный розовым шумом слух звучит достойно.

Коллеги из androidpctv.com выяснили, что многоканальный звук  в форматах DD / DTS 5.1,  DD+ / DTS MA, DD True / DTS HR,  DD Atmos / DTS X  выводится по HDMI и оптике только в стерео режиме. Поскольку у меня нет подходящего для проверки оборудования не могу ни подтвердить, ни опровергнуть данную информацию.

Возможно с разными ресиверами будут разные результаты.

YouTube

«Из коробки» приложение YouTube не установлено. Для тестирования было установлено приложение YouTube for Android TV, в котором с легкостью воспроизводятся ролики в качестве 2160P 60 к/с с HDR.

Игры

Производительности Beelink GS-King X хватает для того чтоб поиграть в большинство популярных Android игр.  Например в PUBG Mobile, Asphalt, Defender III, Snowboard Party, World of Tanks Blitz.

В то время, когда тестировались игры, в Beelink GS-King X было установлено два HDD и работал торрент клиент, температура немного возросла.

PUBG Mobile запустился на высоких настройках. Во время игры никаких задержек и подтормаживаний не было замечено. Те, кто хочет добиться более высокого FPS, на помощь придёт GFX TOOL.

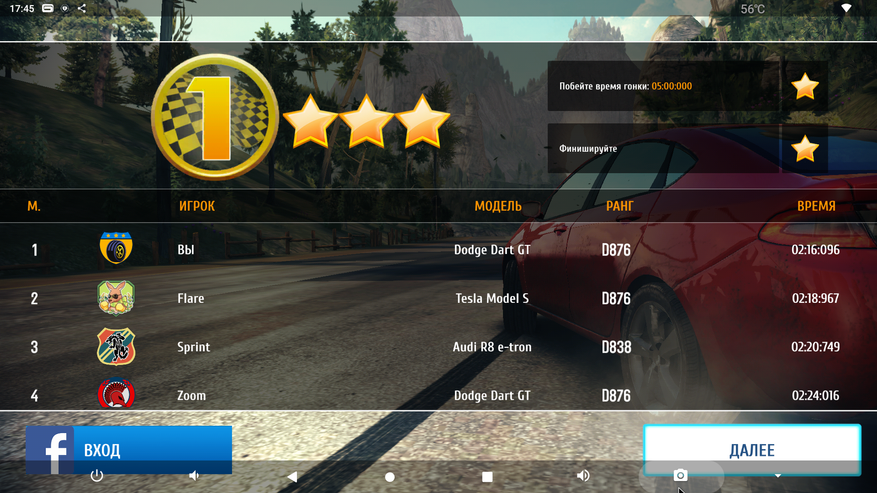

Asphalt 8 запустился на высоких настройках графики, играть также было комфортно.

Охлаждение, температурный режим

Штатная система охлаждения Beelink GS-King X вполне справиляется со своей функцией и не требует доработки.

Массивный металлический корпус устройства также участвует в теплообмене. Во время работы с HDD корпус нагревается до 40°C. Горячий, но руку удерживать можно.

Вентилятор при повседневном фоне неслышно совсем, его можно услышать ночью в абсолютной тишине, но уровень шума минимален и почти не заметен.

Приложение CPU Throttling Test показало отсутствие троттлинга и снижения производительности. Во время теста температура поднималась до 58 °C.

Во время тестирования температура SoC была следующей:

• режим ожидания — 40-43 °C;
• просмотр 4К видео в YouTube — 45-53 °C;
• просмотр IPTV каналов в SD качестве 43-45 °C;
• просмотр IPTV каналов в HD качестве 43-45 °C;
• смешанная нагрузка, одновременная работа торрент клиента с записью файлов на HDD + запущенная игра 55 — 63 °C.

Альтернативное программное обеспечение

 Для любителей прошивок Android TV, известный разработчик Sasvlad уже выпустил замечательную, адаптированную для Beelink GS-King X прошивку ATV.

Сведения о прошивке:

• установлен свежий бинарник su
• установлен патченый SuperSu 2.82, не требующий обновления
• полная поддержка AdbShell, отключен Selinux
• скорость анимации UI установлена на 0.5
• твик tcp-буфера для медленного Интернета
• отключено шумоподавление
• установлена программа для управления сервисом Auto Frame Rate (afrd)
• установлен LAN.drive Pro для Samba-сервера в домашней сети
• автосокрытие шторки и навигационной панели
• установлен Google Cast Receiver
• новые заставки от Apple
• прошивка очищена от ненужных файлов и мусора
• встроен расширенный TWRP recovery 3.2.3-1 с дополнительными возможностями
• 13 каналов WiFi
• Удалён стоковый Youtube. Вместо него установлен заглушка-перехватчик SmartYoutube Bridge.

Также есть возможность использования Beelink GS-King X на Core Elec. Образ записан на входящую в комплект MicroSD карту, доступна функция переключения между Android и Core Elec.

Выводы

Beelink GS-King X — многофункциональное устройство, которое можно использовать в качестве домашнего медиацентра с функцией NAS, HiFi музыкального проигрывателя, устройства для скачивания торрентов.

GS-King X оснащён массивным металлическим корпусом и активной системой охлаждения. Бокс не перегревается при максимальных нагрузках.  Доступ к установленным в корпус устройства  жестким дисками можно получить при помощи встроенного в прошивку SMB1 сервера или мобильного приложения WE-Line. Быстрый WiFi модуль и поддержка Gigabit Ethernet обеспечивают хорошую скорость передачи данных при пользовании функциями NAS и online просмотрах.

Наличие Root-доступа и альтернативных прошивок позволит пользователям более гибко настроить устройство под свои нужды.

К недостаткам устройства можно отнести высокую стоимость, отсутствие возможности создать RAID массив из жестких дисков, отсутствие возможности выключить «глаза-индикаторы» и прошивку, которая правится «на лету» специалистами Beelink и разработчиками 4PDA.

Уточнить стоимость Beelink GS-King X можно на следующих сайтах:

Beelink GS-King X на Aliexpress

На этом всё. Всем добра, спасибо за внимание!
