Выбираем качественную USB нагрузку: 10 мультифункциональных и продвинутых моделей

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Добрый день всем! Иногда возникает необходимость проверить реальную мощность, которую выдает зарядное устройство, или оценить емкость прибора с накопленной энергией, таких как аккумуляторы или павербанки. Для решения этих задач отлично подходит USB нагрузка. В этой подборке я поделюсь своим опытом и расскажу о различных нагрузочных модулях, которыми я сам пользовался. Данные девайсы представляет собой устройство, которое подключается к USB порту и имитирует нагрузку на зарядное устройство или внешний аккумулятор. Она позволяет измерить выходное напряжение и ток, а также проверить реальную мощность, которую выдает зарядное устройство. На моем опыте использования USB нагрузки, я столкнулся с различными моделями, и каждая из них имеет свои особенности и преимущества. Одни из них обладали более высокой точностью измерений, другие предоставляли возможность настройки параметров нагрузки, а некоторые обладали дополнительными функциями, такими как таймер или дисплей для отображения текущих значений.

В подборке, которую я предоставлю, расскажу о различных моделях USB нагрузок, их характеристиках и возможностях. Это поможет Вам выбрать подходящий для ваших потребностей и задач универсальный нагрузочный модуль.

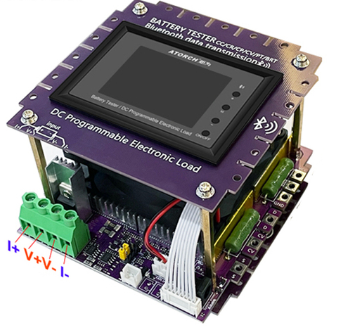

ATORCH DL24/DL24P

Мой любимый и основной электронный нагрузочный модуль, которым я тестирую зарядные устройства высокой мощности (от 35 Ватт), имеет ряд уникальных особенностей. Этот модуль представлен в нескольких модификациях: с встроенной системой охлаждения и без нее. Из моего опыта я рекомендую выбирать версию без фирменной системы охлаждения, так как она неэффективно справляется с отводом тепла, а маленький радиатор практически не справляется со своей задачей. На дисплее этого модуля отображаются важные параметры: напряжение, сила тока, мощность, сопротивление, потребляемая мощность в Вт-ч, емкость в мАч. Это дает возможность более точно контролировать и анализировать процессы зарядки и разрядки устройств. Особенностью этого модуля является наличие функции выставления таймера или нижнего порога напряжения для автоматического отключения нагрузки. Это очень удобно, особенно при тестировании и контроле зарядных устройств на длительных интервалах времени. В комплект нагрузочного модуля входят сам модуль, блок питания на 12 В и 1 А для его питания, внешний датчик температуры и адаптер под все актуальные разъемы (Mini, Micro, Type-C и 5.5 мм штекер). Помимо этого, для удобства пользователя предусмотрены приложения для ПК (подключение происходит с помощью кабеля USB-micro USB) и смартфонов (есть модуль Bluetooth) на базе Android.

В целом, этот электронный нагрузочный модуль предоставляет широкие возможности для тестирования и контроля зарядных устройств и аккумуляторов, а также обладает удобными функциями и приложениями для управления. Это надежное и универсальное решение для тех, кто занимается измерениями и контролем энергопотребления своих устройств.

Стандартное охлаждение способно отводить тепло вплоть до 150 Вт. Старшая версия (DL24P) имеет чуть больший радиатор, способный отводить до 180 Вт тепла, производитель также оснастил вентилятор красочной подсветкой

ATORCH DL24EW

Улучшенная модификация прошлых вариантов с поддержкой Wi-Fi и подключением к системе умного дома Tuya. Приложение позволяет управлять дистанционно данной нагрузкой и мониторить все показания в режиме реального времени в соответствующем приложении

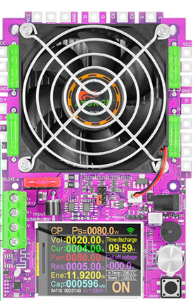

ATORCH DL24MP

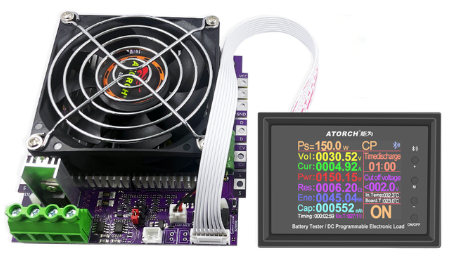

Более компактные варианты уже знакомого ранее ATORCH DL24. Первая модификация идет со шлейфом, с помощью которого можно вынести дисплей c с органами управления. В обоих вариантах максимальная мощность рассеивания составляет 150 Вт

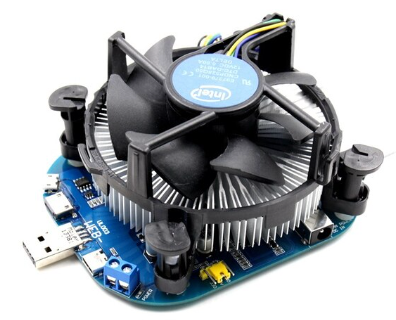

WITRN-UL003 100 Вт

Вот альтернативное решение для тех, кому не требуется дисплей — нагрузочный модуль, аналогичный Atorch DL24. Особенностью данного модуля является наличие джампера, позволяющего настраивать режимы работы вентилятора. Есть три режима: полное отключение вентилятора, автоматический режим, когда вентилятор включается по необходимости, и постоянное включение вентилятора. Контроль потребляемой мощности (до 100 Вт) осуществляется с помощью двух переменных резисторов. Один из них отвечает за точную регулировку, позволяя получить более детальное изменение потребляемой мощности, а второй резистор обеспечивает грубую регулировку. Этот модуль представляет собой отличную альтернативу для тех, кто не нуждается в сложных дисплеях и хочет простого и эффективного решения для тестирования и контроля мощности устройств.

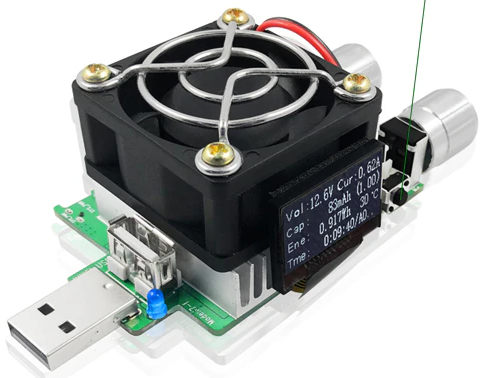

ATORCH 65W

Одной из ключевых особенностей этого модуля является наличие дисплея, на котором отображаются все необходимые данные: напряжение, ток, мощность, время работы и залитая энергия в Втч и Ач. Это обеспечивает удобство и наглядность при проведении тестов и измерений. Благодаря дисплею, пользователь может моментально видеть текущие значения и контролировать процессы зарядки. ATORCH 65W поддерживает мощность до 65 Ватт, что позволяет тестировать устройства с высокими требованиями к мощности.

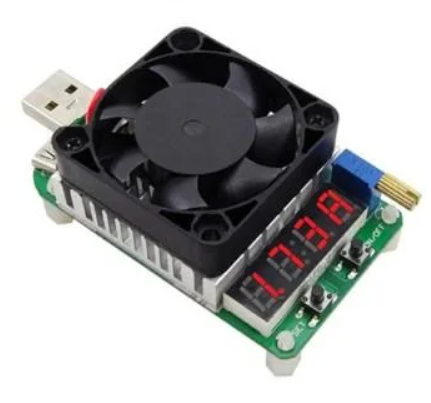

RD LD25/LD35

Оба модуля оборудованы четырехразрядным семисегментным индикатором, на котором можно просматривать основные параметры, такие как напряжение и ток (переключение происходит при нажатии на кнопку «set»).

Контроль за охлаждением обеспечивается вентиляторами, которые включаются автоматически при достижении потребляемой мощности 10 Ватт или когда контроллер нагревается до 40°C. Это помогает предотвратить перегрев и обеспечить стабильную работу устройства.

Одним из ключевых отличий между моделями LD25 и LD35 является их рассеиваемая мощность. LD25 обладает максимальной рассеиваемой мощностью 25 Ватт (при токе до 4 ампер), в то время как LD35 может рассеивать до 35 Ватт (при токе до 5 ампер). Это делает LD35 более мощным вариантом для тестирования устройств с более высокими требованиями к мощности.

Кроме того, вентиляторы в этих моделях также отличаются. В LD25 используется масляный тип подшипника с заявленной скоростью вращения 5800 об/мин, в то время как в LD35 используется гидравлический тип подшипника с заявленной скоростью вращения 8000 об/мин.

Оба этих нагрузочных модуля представляют собой надежные и эффективные инструменты для тестирования и контроля различных параметров зарядных устройств и аккумуляторов. Они предоставляют пользователям возможность удобного просмотра основных параметров и регулировки тока, что делает их отличным выбором для профессионалов и энтузиастов, работающих с электроникой.

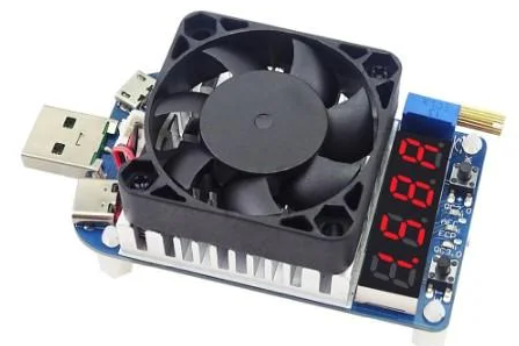

RD HD25/35

Главным отличием данных модулей от RD LD25/35 является поддержка встроенных триггеров для различных протоколов быстрой зарядки, таких как Quick Charge 2.0, Quick Charge 3.0, Huawei SCP и Samsung AFC. Это значит, что данный модуль может автоматически определять и поддерживать указанные протоколы, что делает его удобным для тестирования и контроля зарядных устройств с различными быстрыми зарядками. Кроме того, на плате модуля предусмотрена дополнительная кнопка, которая позволяет легко выбирать нужный протокол быстрой зарядки.
