Собираем сами: подборка плат для создания аудио усилителя от 100 Вт

Открывает список плат стерео усилителей мощности доступный вариант на чипе TPA3221 от Texas Instruments. Максимальная мощность 100 Вт на канал, плата работает в двух режимах: обычный и мостовой (PBTL), так же блоком переключателей регулируется степень усиления. КПД 90+%, щелчков при включении нет.

Размеры: 100x65x18 мм, крепление на 4 винта М3, диапазон напряжения питания DC 8-30 В, оптимально 24 В (и выбор блоков шире и без искажений 50 Вт). При 30 В питания необходим вентилятор на штатный радиатор, но и мощность ближе к заявленной.

В комплекте дают входной кабель для сигнала, операционные усилители на входе впаяны (стоят 5532).

С обзором этого варианта можно ознакомится на ресурсе.

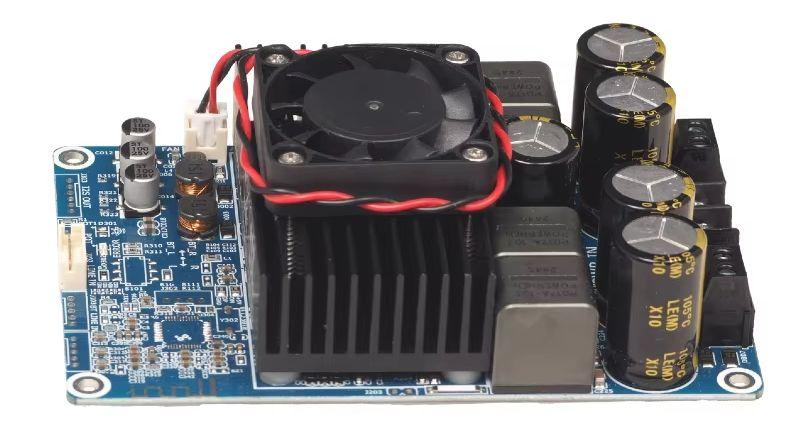

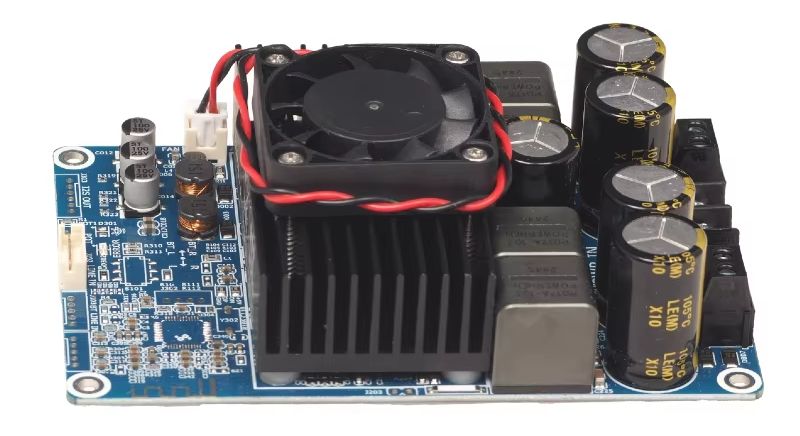

Еще один вариант протестированный лично — плата с чипом класса D TPA3255 от марки Wondom (бывший Sure-electronics). Мощность в теории 300 Вт мощности, по факту 120 Вт на канал без значимых искажений. Но звук у этой микросхемы очень фактурный с четкими басами и хорошим контролем акустики.

Габариты BDM8-A 120 x 80 x 27 мм, есть активное охлаждение (но очень шумное), питание платы от 18 до 50 В постоянного тока (БП нужно подбирать с запасом по току и с низкими пульсациями). ОУ стоят 5532.

За эти деньги топ вариант, обзор читаем тут, он и у покупателей в почете 2200+ покупок и 500+ отзывов. Есть вариант с Bluetooth 5.3 на борту (SoC MVSilicon BP1048B2). Для регулировки громкости в пару к этой плате хорошо походит набор на микросхеме M62429, пример такой сборки готового самодельного усилителя мощности можно увидеть в этой статье.

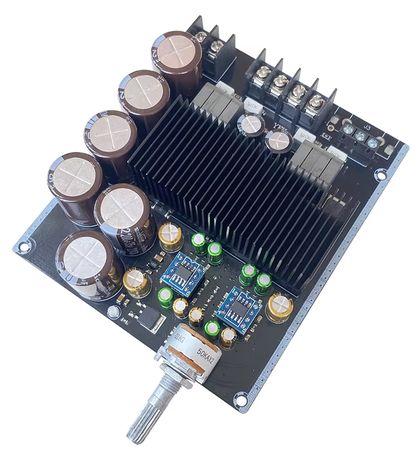

Еще один вариант платы на чипе класса D TI TPA3221 (100 Вт), но с более удобной для DIY реализацией. Тут операционные усилители на входе сменные (можно подобрать свой характер звучания), много (6х2200 мкФ) электролитических конденсаторов в питании (не будет просадок), и можно впаять регулятор громкости (переменный резистор) прямо на плату. Алюминиевый радиатор с высокими ребрами. Выходные клеммы винтовые.

Может работать в режиме PBTL. Встроены защиты (от КЗ, перегрева, постоянного напряжения на выходе и пр.).

Размеры платы 116х100 мм, крепление в корпус на 4 винта М3, питание однополярное в диапазоне 12-30 В. В лоте два варианта, отличие в установленных разъемах.

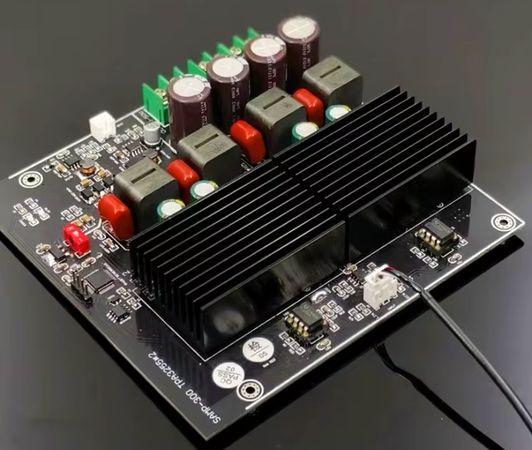

Вариант когда нужна высокая мощность (большие помещения, акустика с низкой чувствительностью, НЧ секция и пр.). В плате УМЗЧ SAMP-200 стоят две микросхемы TI TPA3255, что дает практическую реализацию выходной мощности 240 Вт на канал с минимумом искажений (но с активных охлаждением). С КНИ 10% до 300 Вт.

Это обновленная версия — более экономичная в ждущем режиме (через 1 мин после отсутствия сигнала на входе).

Габариты этого варианта 140 x 125 x 30 мм, стоят два радиатора, ОУ для обработки входного сигнала стоят в «кроватках» DIP8, можно сменить на более качественные (в стоке установлены TL072). Конденсаторы в питании с запасом — на 63 В. Регулятора громкости нет.

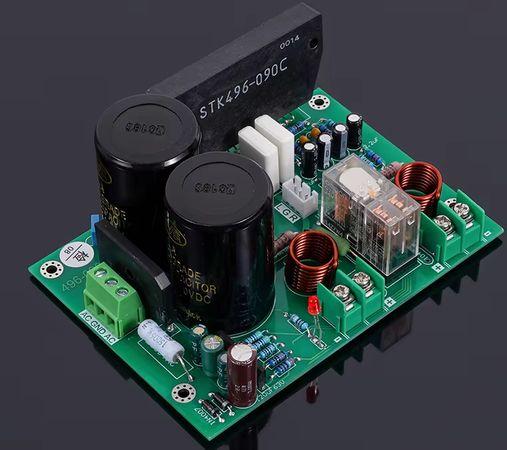

Какое правило без исключений. В качестве приглашенного гостя на вечеринку класса D у нас будет гибридная микросхема STK496-090 (мощность выдается 100 Вт на канал на нагрузку 6 Ом), класс AB. Их раньше делали Sanyo, это остатки или клон.

Это вполне вариант сделать неплохой усилитель за недорого, если в наличии имеется подходящий сетевой трансформатор с выходной обмоткой со средней точкой AC 24-36 В. После выпрямления не выше +-52 В DC. Например, трансформатор от нерабочего музыкального центра или отечественного усилителя.

Размеры платы 116х83 мм, выпрямитель с электролитами 10000 мкФ и реле плавного пуска акустики установлены прямо на плате. ИМС требует установки на подходящий радиатор. На выходе неплохой детальный звук.

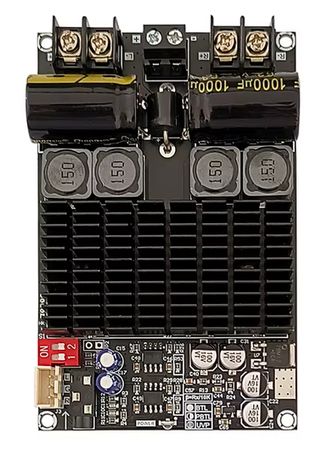

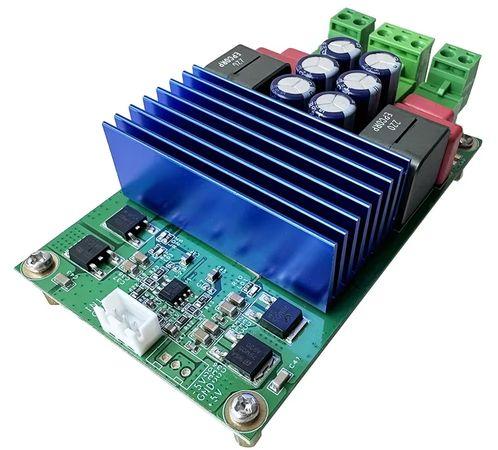

Возвращаемся к современному классу D. Это плата с эффективным чипом MA5332 от Infineon Technologies, выходная мощность на нагрузку 4 Ом до 200 Вт на канал. КПД 95%.

Плата может работать в мостовом режиме (BTL), встроены защиты от перегрева, перегрузки и пониженного напряжения.

Габариты этой платы 100х62х22 мм, следует обратить внимание тут нужен двухполярный источник питания (импульсный или сетевой трансформатор + выпрямитель), рекомендуемое напряжение питания от 22 В до 40 В. Ток 8-10 А. Выходной сигнал выведен на удобных съемных клеммах. Бонусом, выход 5В DC для питания вспомогательных устройств (например, цифрового регулятора громкости).

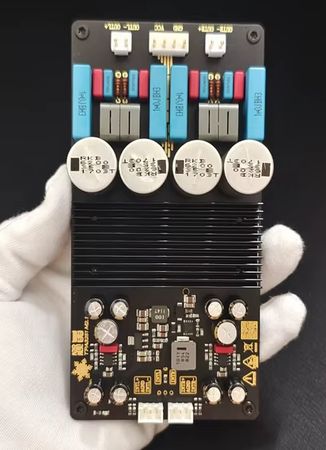

Вариант платы усилителя мощности на чипе TPA3251 (менее мощный вариант, чем TPA3255 и питание 10-42 В DC, так же есть фирменная технология PurePath) с максимальной выходной мощностью до 200 Вт на канал (4 Ом). Плата от MLHJ минимализм и качественные выводные комплектующие (резисторы KOA Audio, конденсаторы Wima, Rifa, Nichicon).

Может работать в PBTL режиме. Радиатор на чип усилителя установлен. Отношение сигнал/шум 111 дБ.

Габариты 150x79x40 мм, золочение дорожек и разъемов. Рекомендуемое питание 24-36 В, ток от 5 А. Усиление 26 дБ, мощность до 175 Вт.

Плата может выпускаться с несимметричный и симметричный (по указанию покупателя) входом сигнала.

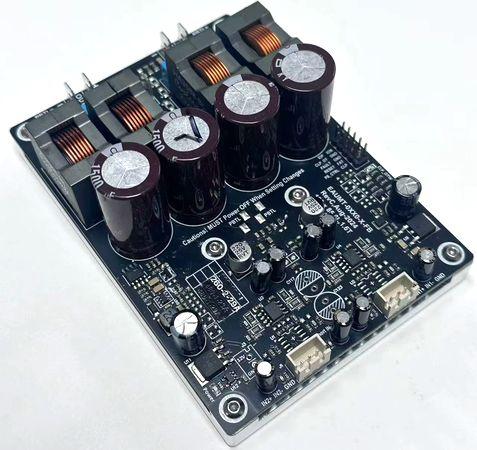

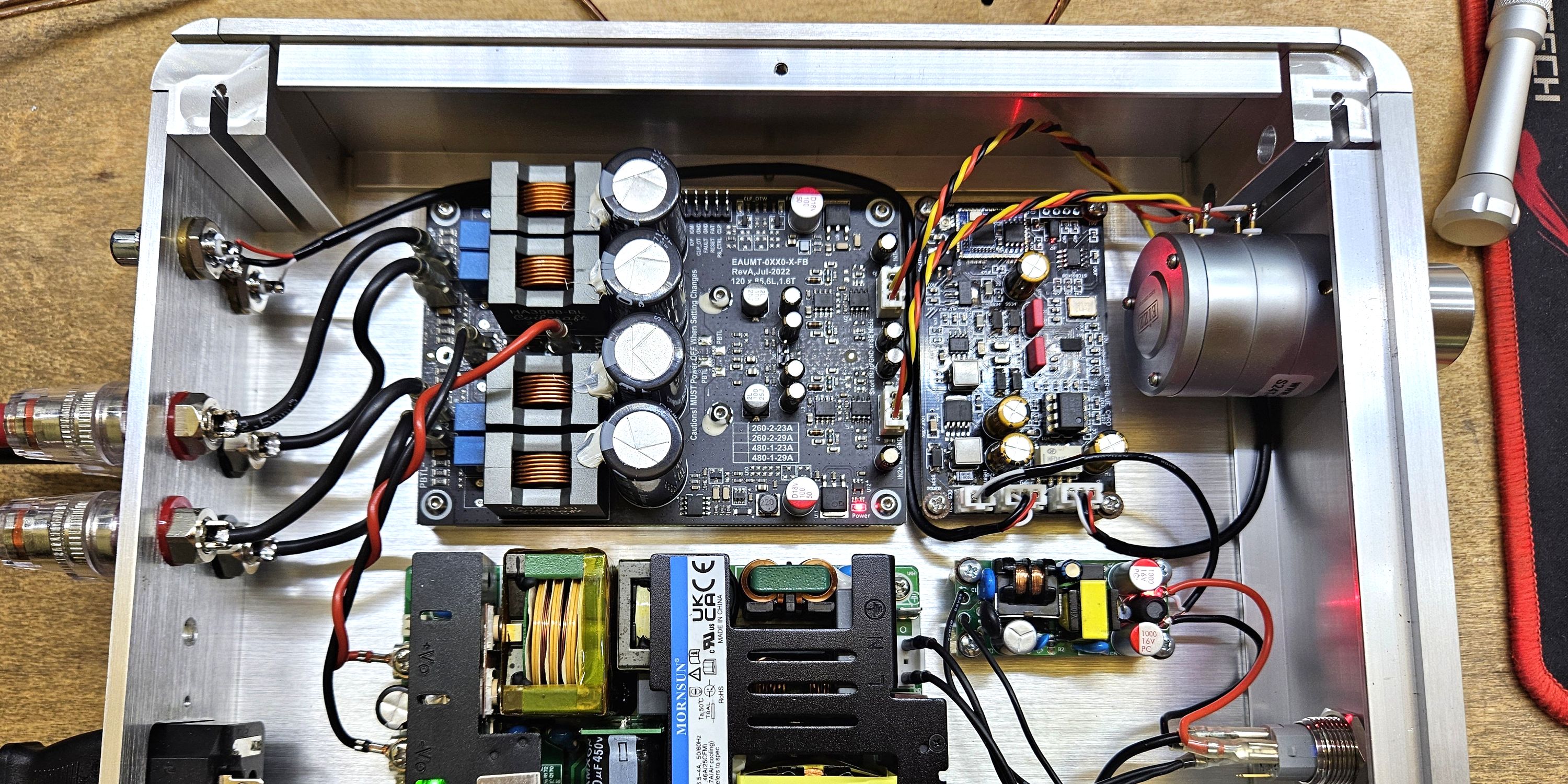

Завершает список плат усилителей для DIY конструкций вариант от 3eAudio. Плата с качественной реализацией усилителя на чипе Texas Instruments TPA3255 (+ реализация фильтров PFFB). Мощность до 260 Вт, КПД 90%. Динамический диапазон 125 дБ! Плата поддерживает конфигурации BTL (стерео) и PBTL (моно), в базе разведен балансный вход сигнала. Но путем простой переделки (с паяльником) реализуется обычный вход, есть понятная документация с графиками измерений.

Габариты платы 120х85х40 мм, питание подается в диапазоне DC 36-51 В, ток ~10 А. Щелчка при включении и фонового шума нет. Но желательно использовать БП с минимальными пульсациями и просадкой мощности.

130 отзывов в лоте, оценка пользователей 4,9. Ценят ее в первую очередь за детальный звук с проработанным низкочастотным регистром.
