Платы усилителей класса D для создания компактного стерео усилителя домашней звуковой системы
С появлением усилителей мощности, работающих на принципе широтно импульсной модуляции в домашней аудиотехнике случилась небольшая революция. Усилители до класса D были тяжелым и дорогим компонентом системы, с большими радиаторами и трансформаторами в питании. Но «цифровые» или точнее усилители D класса стали энергоэффективными, компактными, и рассеивают мало тепла. А с развитием технологий и схемотехники, качество звучание этого решения приблизилось (и иногда превосходит) к классическим вариантам (класс AB). И теперь аудиоусилители класса D повсеместно применяются в звуковой технике.
Рассмотрим сегодня популярные платы для создания усилителя мощности, продающиеся на площадке AliExpress. Будут стерео варианты с реализуемой мощностью в рамках домашнего использования.

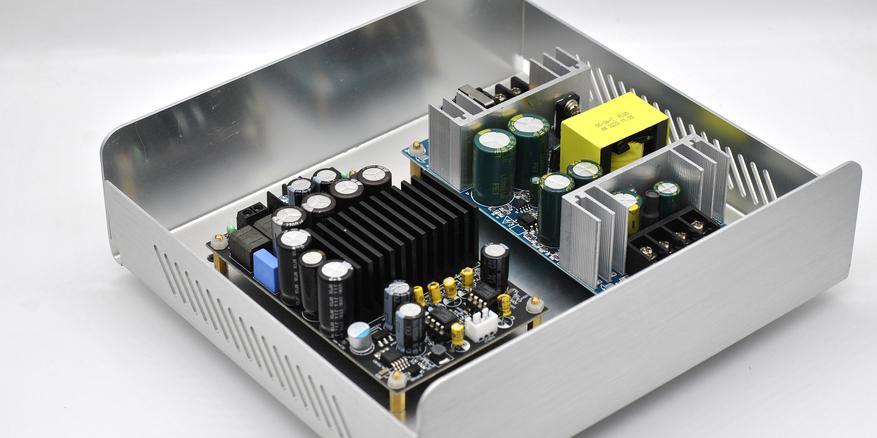

Такие платы позволяют быстро и относительно недорого собрать усилитель мощности с гарантированно неплохим результатом и звуком без нареканий. И он будет легкий и компактный. Необходима готовая плата усилителя, источник питания (однополярный) подходящего напряжения и мощности (для компактности нужно использовать тоже сетевой импульсный блок питания) и корпус (для снижения цены можно использовать DIY варианты).
Остается решить вопрос с регулировкой громкости: если на плате есть переменный резистор или энкодер для этого, то просто выводим его из корпуса. Если плата без регулировки, то дополнительно ставится сдвоенный переменный резистор или цифровой модуль для регулировки уровня сигнала. Потом все это упаковывается в корпус и снабжается дополнительной фурнитурой (разъемами и кнопками), и проект доступного стерео усилителя готов.
TPA3255

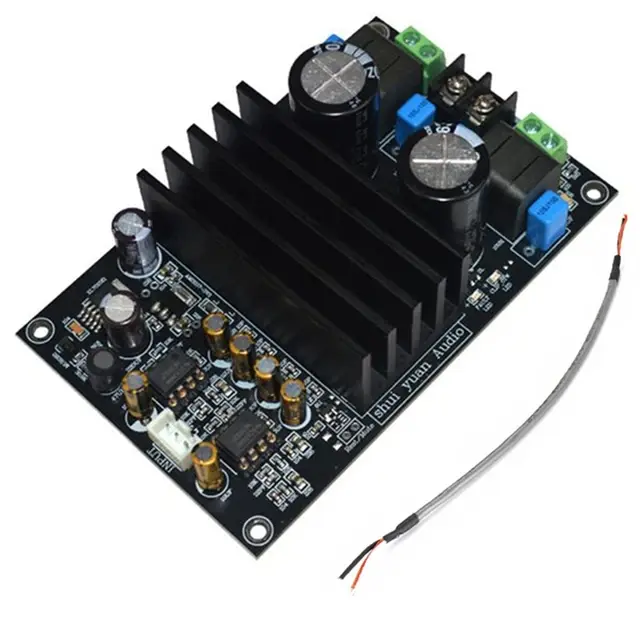

Открывает подборку плат усилителей класса D популярное сбалансированное решение на микросхеме TPA3255 с технологией PurePath(tm), разработанной компанией Texas Instruments. Она же в качестве иллюстрации показана на заглавном фото топика.
Реализуемая мощность этой микросхемы около 150 Вт на канал (зависит от сопротивления нагрузки, напряжения питания, уровня искажений). КПД ~90%. Приятный динамичный звук.
Плата усилителя имеет размеры всего 11х7 см, микросхема усилителя находится под радиатором, на входе сигнала стоит пара ОУ NE5532P (сменных). Нужен внешний регулятор громкости. Питание необходимо: DC 24-48 В, оптимально 36 В 7 А.
В комплекте поставляется кабель для входного сигнала.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjcwzeMW
TDA7498

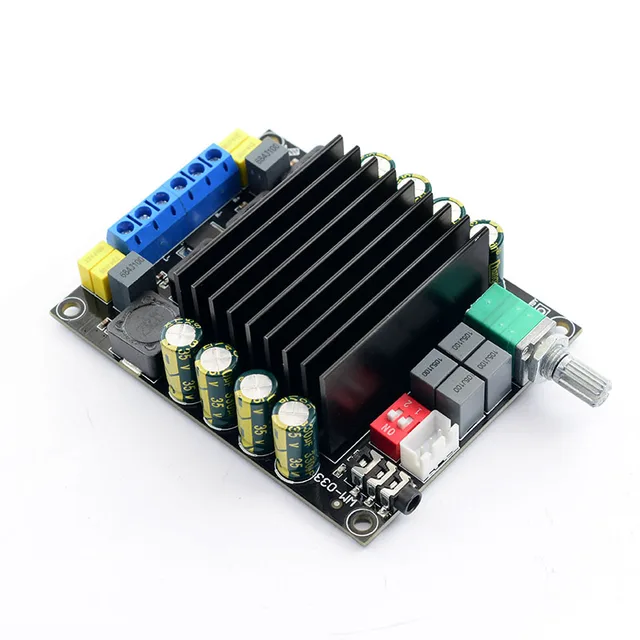

Далее, плата на микросхеме TDA7498 ST Microelectronics в реализации китайской компании UNISIAN.
Реализуемая мощность около 80 Вт на канал, высокий КПД (до 90%) и широкий диапазон питания 14-36 В.
На плате размерами 83х64х26 мм сразу имеется регулятор громкости, что упрощает изготовление усилителя либо встраивания платы в готовый проект. Рекомендуемое питание DC 24-32 В. На плате есть переключатель усиления gain, а вход сигнала реализован на разъеме jst либо AUX 3.5 мм. Динамичный звук с очерченными низкими частотами.
Плата интересна и выбор комплектации: можно добавить фурнитуру или bluetooth модуль.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjevAhVr
MA12070

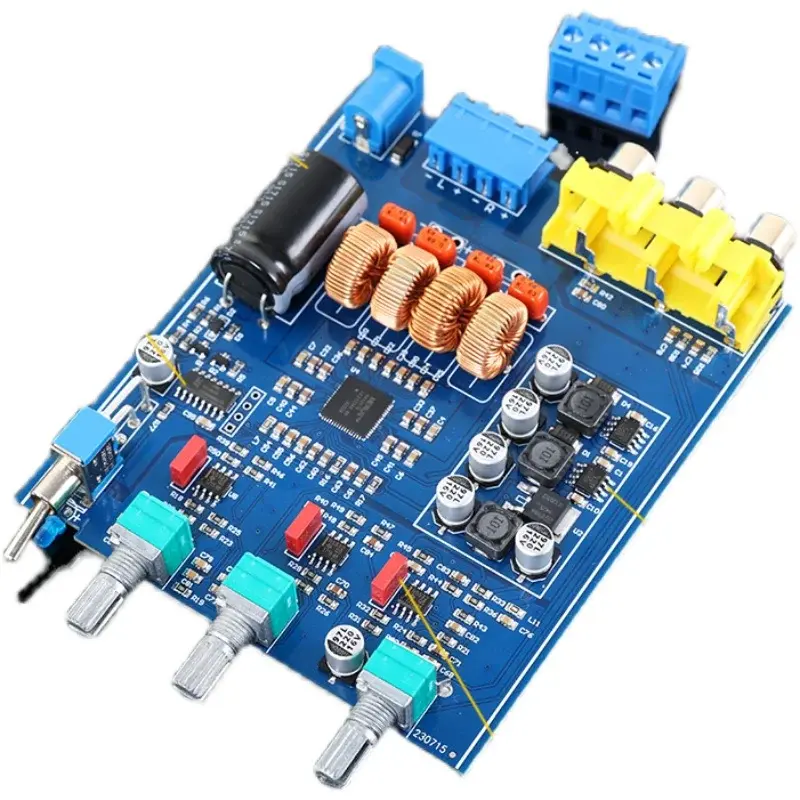

Плата с чипом Merus MA12070 от компании Infineon Technologies (такой усилитель ставят в HiFi настольные усилители многих брендов). Реализуемая мощность около 80 Вт (есть вариант с парой чипов). Отличается качественным звуком (и нет выходных фильтров) и не требует массивного пассивного охлаждения.
Эта плата отличается сразу встроенным регулятором громкости и темброблоком, тумблером включения, а так же выходом на активный сабвуфер. В обвязке используются пленочные конденсаторы и качественные индуктивности и три независимых стабилизатора напряжения. Выход на пассивную акустику на удобной съемной колодке. Оптимальное питание 19 В DC.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjdPET2x, 2SDnjdzpVHA
MERUS MA12070 для встраивания

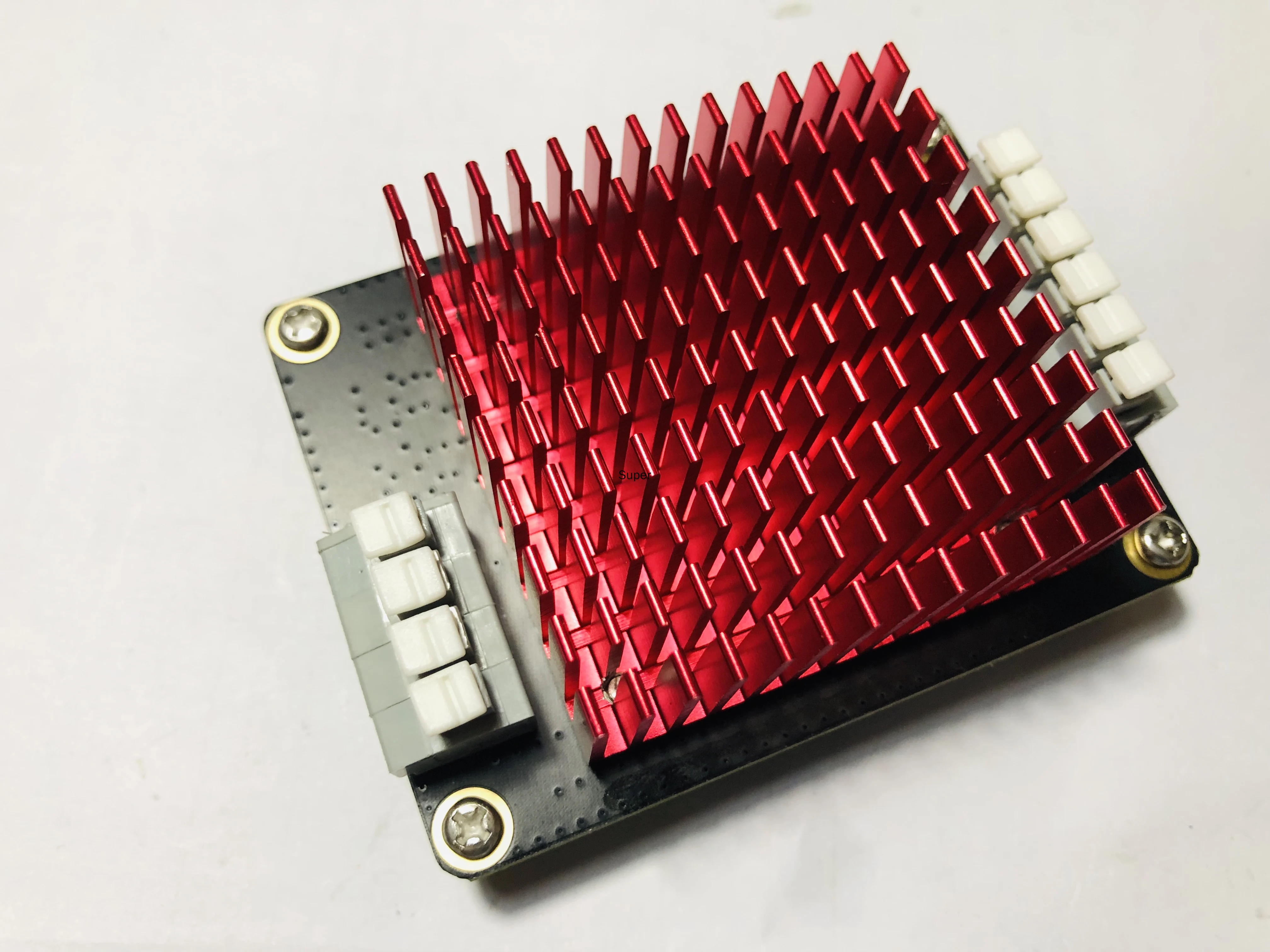

Еще одна плата PL-AD-160It на чипе высокоэффективного усилителя MA12070 (2х80 Вт выходная мощность).
Но тут другая идеология встраивания в различные звуковые проекты: можно выдать вход сигнала сразу с ЦАПа по IIS (исключается одно преобразование), беспроводной на ESP32, линейный, и для одноплатного мини-ПК Raspberry Pi.
Там же можно выбрать переключателем выход на акустику: от моно до четырех канального. Интерфейсы платы расписаны на страничке товара.
Размеры этого варианта 8х6 см, питание DC 12-26 В.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjemK8BJ
TPA3116D2
Говоря о микросхемах усилителей класса D нельзя обойти стороной популярную микросхему TPA3116D2. Конечно, сейчас уже появились лучшие решения по качеству звука и мощности, но TPA3116 подкупает очень низкой ценой и простотой использования (есть встроенные всевозможные защиты).
Реализуемая мощность около 50 Вт на канал, питание 12-24 В DC.
Плата XH-M543 имеет размеры 92х68 мм (есть вариант с регулировкой громкости на плате под маркой XH-M190). Подключение на клеммах, есть небольшая регулировка уровня входного сигнала.
При выборе плат на чипе TPA3116D2 читайте отзывы, сейчас много подделок этой популярной микросхемы.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjeQaeAC, 2SDnjd8TbYt
TPA3251

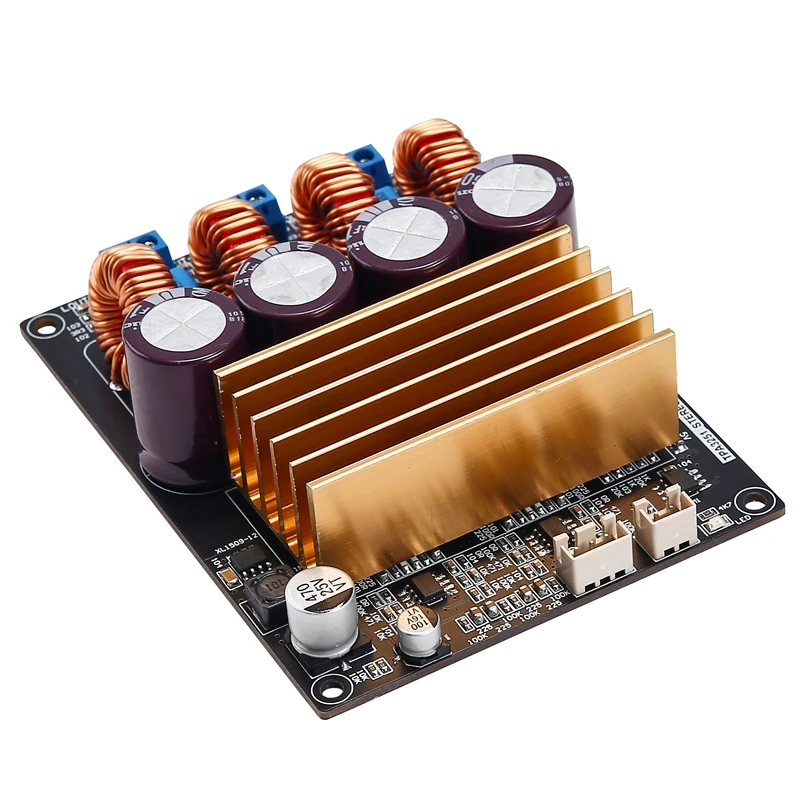

Вариант платы усилителя, если нужна большая выходная мощность, но в компактной плате. TPA3251 Texas Instruments мощнее (до 250 Вт на канал) TPA3255 рассмотренной выше. Но при этом сохраняются низкие искажения и высокая эффективность и есть фирменная технология PurePath(tm). Питание необходимо такое же DC 24-36 В (по мощности лучше не экономить).
В этой реализации (размеры печатной платы 103х78 мм) качественный выходной фильтр на больших индуктивностях и плёночных конденсаторах, 4 емкости по питанию, и развитый алюминиевый радиатор. Входной сигнал подается на разъеме jst, так же реализована функция mute. Выход на стерео акустику на винтовых клеммах.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjcG52Qx
ICE50ASX2

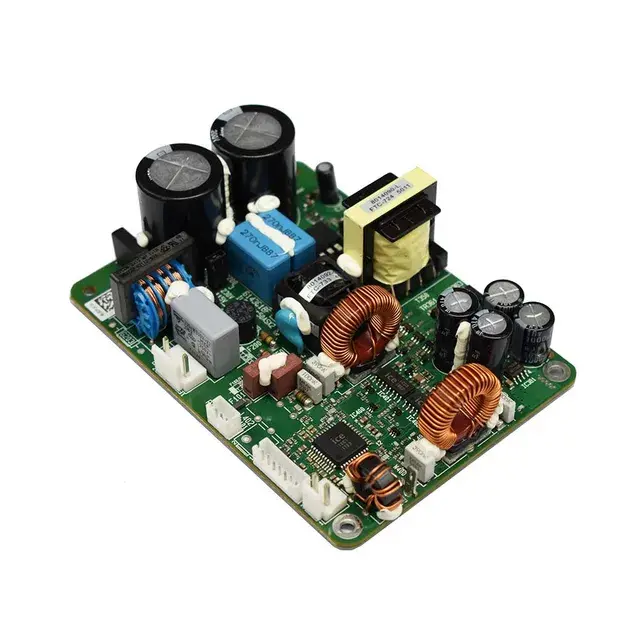

Довольно известные в среде самодельщиков и меломанов платы усилителей от европейской компании ICEpower. Из особенностей свой схемотехника и реализация сетевого импульсного блока питания сразу на плате (что упрощает компоновку). Искажения модели всего 0,002% при 1 Вт на сингале 1 кГц и высокий демпинг фактор на низких частотах.
Размеры платы 11x8x3.5 см, мощность 50 Вт на канал.
В лоте на выбор стерео версия (50 Втх2) и BTL. Подробная история применения таких плат есть в обзоре.
Следует учесть, китайцы продают восстановленные или ремонтируемые брендовые платы ICEpower. Внимательно смотрим отзывы купивших.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjdWjm9a
WONDOM AA-AB32321

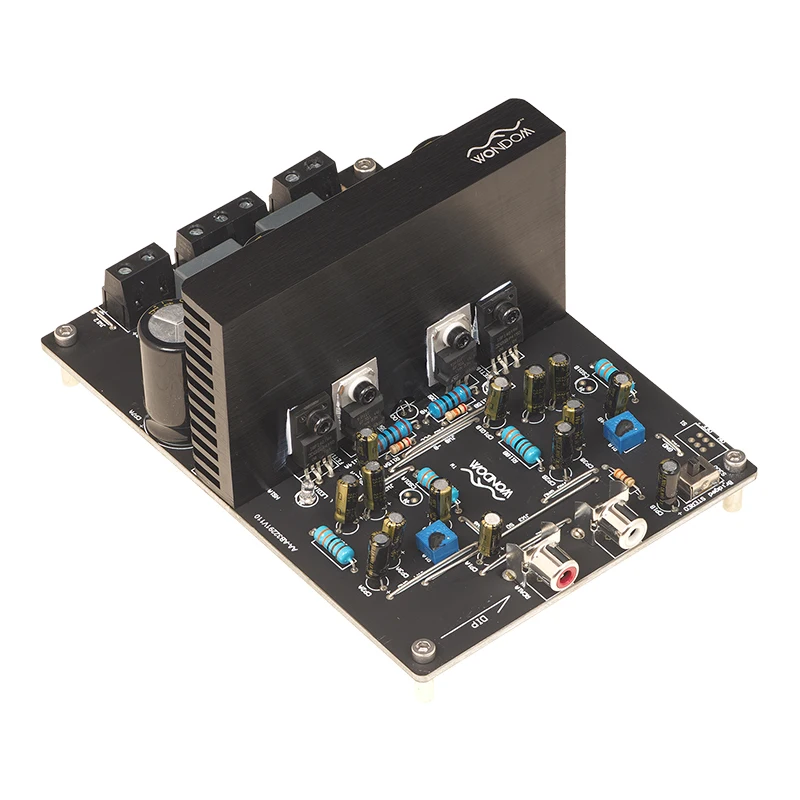

Завершает подборку плат усилителей класса D плата WONDOM (Sure) AA-AB32321. Это китайская компания с широким ассортиментом качественных решений для DIY домашнего аудио. Эта плата построена на IRS2092 (не новое, но надежное решение с хорошим звуком), ключи IRF14019. Реализуемая мощность около 125 Вт на канал (причем на нагрузку 8 Ом). Есть защиты от замыкания, перегрева и превышения напряжения.
И тут есть особенность применения: для питания используется двух полярное питание в диапазоне +-45-60 В. Можно использовать традиционные трансформаторные блоки питания. Либо для ремонта/модернизации старых усилителей. Я например, использовал эту плату в усилителе Одиссей У-010 (точнее, там был только трансформатор и корпус). И получился усилитель способный качественно играть на высокой мощности.
Размеры платы 150х115 мм. Радиатор достаточно крупный и при работе нагревается, при размещении нужно учесть конвекцию воздуха.
Реклама: ООО «АЛИБАБА.КОМ (РУ)» ИНН 7703380158, ОГРН 1157746446747 erid 2SDnjeCnSCg
Надеюсь, подборка плат усилителей была полезна, и Вы выберете себе нужный вариант для создания качественного, но при этом доступного и экономичного усилителя для домашней звуковой системы.
Приятных и полезных покупок!
