Зарядное устройство Essager 65W GaN (ES-CD23): необузданный нагрев

Приветствую! Продолжаю тестировать популярные зарядные устройства, в том числе и не самых популярных брендов. Сегодня же в руках у меня так раз представить этого самого второго эшелона — ESSAGER 65W GaN (ES-CD23). Ранее у меня уже бывали зарядные устройства данного бренда и они показывали достаточно посредственный результат, но у данного варианта есть тот самый GaN, сможет ли он спасти зарядное устройство, показав отличные результаты в ходе тестов — разберем далее.

Заявленные характеристики:

• Входные параметры: 100-240В ~ 50/60Hz 1.6A Max;
• Количество портов: 3 (2 порта — Type-C и 1 порт — Type-A);
• Выходная мощность: 65Вт, (45Вт + 18Вт при нагрузке 3 портов);
• Габаритные размеры: 74х45.5х31 мм;
• Выходные характеристики портов:

1. Type-С1/2: 5В/3А 9В/3A 12В/3A 15В/3A 20В/3.25A;
2. Type-A: 5В/3A 9В/3A 12В/3A 20В/1.8A.

Комплектация

Зарядное устройство поставляется в картонной упаковке с неплохой полиграфией. Лицевая сторона дает представление о внешнем виде устройства и его мощности. На тыльной же стороне представлены основные технические характеристики зарядного устройства. В комплект поставки входит только зарядное устройство.

Внешний вид

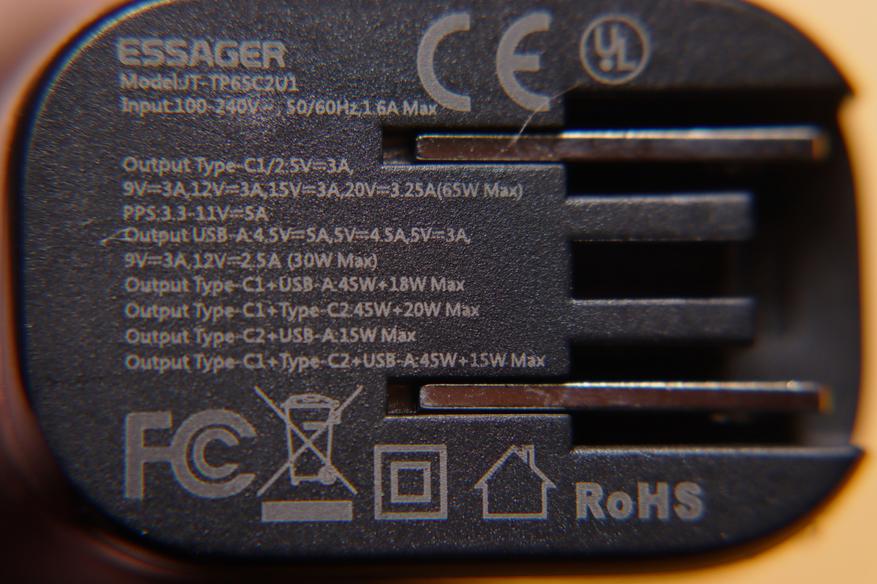

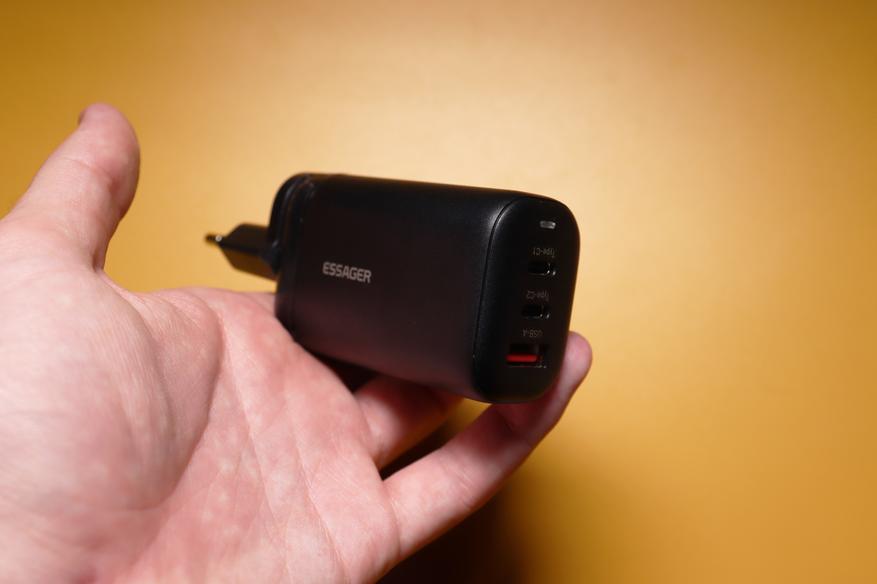

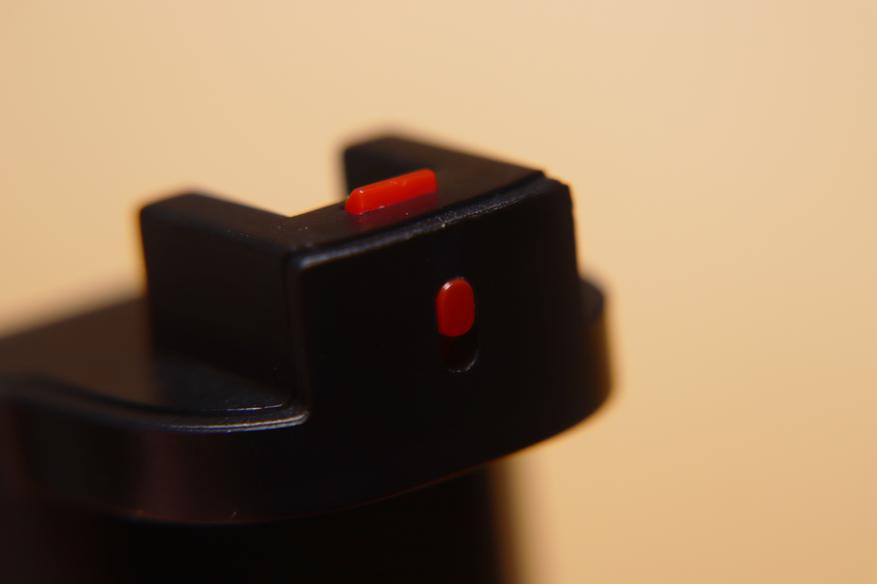

Зарядное устройство выполнено в лучших традициях своих аналогов: пластиковый корпус со скругленными гранями. Само покрытие матовое и цепкое. В качестве декоративного элемента присутствует небольшая глянцевая область рядом со съёмной вилкой. Да, дополнительной особенностью данной модели является то, что она имеет съёмную европейскую вилку, под которой спряталась китайская. Решение достаточно интересное, но у Ugreen GaN X 65W CD296 больше поставляемых вилок в комплекте, из-за чего является более универсальным решением при частых путешествиях. Характеристики продублированы под вилкой. Габаритные размеры зарядного устройства без учета вилки следующие: 74х45.5х31 мм

Присутствует также и индикатор подключения к сети синего цвета. Для зарядки можно использовать 3 порта, 2 из которых Type-C.

Зарядное достаточно увесистое — 130.6 грамм (весы — Xiaomi ATuMan Duka ES1 с точностью +- 2 грамма)

Проверка на практике

Не обошлось и без тестов, в которых будут проведены проверки всех заявленных характеристик. Для выполнения этих самых тестов использовались измерительные инструменты, в роли которых выступали USB тестеры FNB48 и С1 и кабель Ugreen 100W. Также проведен замер электроэнергии умной розеткой ATORCH S1, дабы можно было оценить КПД зарядного устройства. Для начала проведено детектирование всех поддерживаемых протоколов быстрых зарядок на каждом из портов.

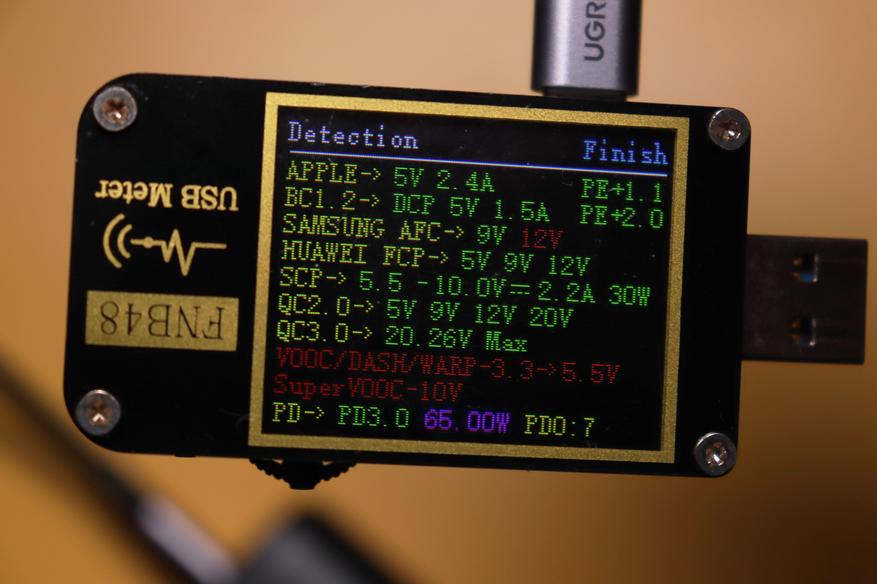

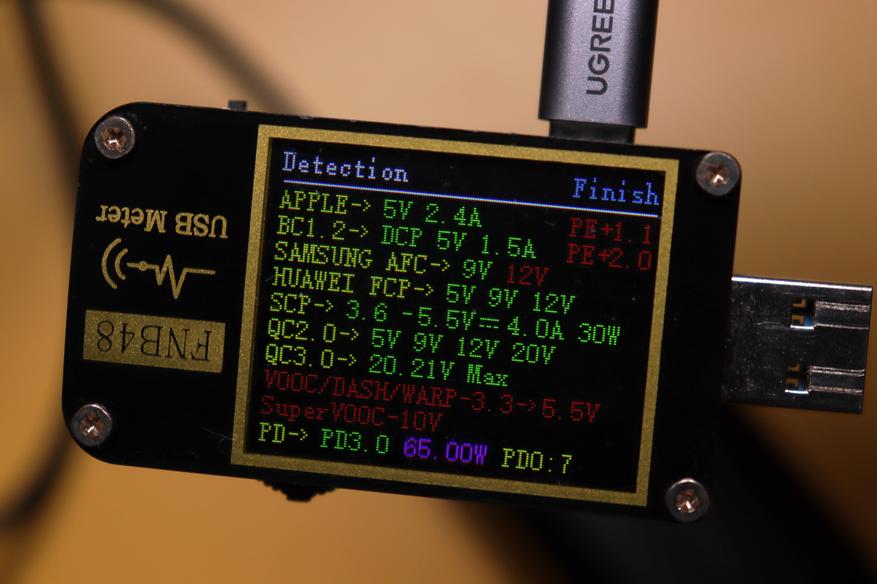

• USB-С1/2 поддерживает Apple 2.4A, Battery Charge 1.2 5В/1.5A, Samsung AFC 9В, Huawei FSP 5/9/12В, Huawei SCP 30Вт, QC2.0/3.0 до 20В, Power Delivery 65W. Pump Express 1.1 и 2.0 поддерживает только первый порт
• USB-A поддерживает Apple 2.4A, Battery Charge 1.2 5В/1.5A, Samsung AFC 9/12В, Huawei FSP 5/9/12В, Huawei SCP 20Вт, QC2.0/3.0 до 20В, Pump Express.

Зарядное приятно удивило количеством поддерживаемых протоколов, список очень обширен.

Дальнейшие тесты необходимы дабы проверить способно ли зарядное устройство работать при своих заявленных режимах, дополнительно также выявить присутствует ли защита на каждом из режимов работы.

• USB-A:

1) Режим 5В/3A:

В заявленном режиме работы значение составило 5.1273В/3.004А (15.39 Вт), амплитуда пульсаций — 36.8 мВ, потребление в таком режиме составляет 19.7 Ватт.

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 5.1195В/3.5009А (17.92 Вт), амплитуда пульсаций — 40.8 мВ, потребление составляет 22.85 Ватт.

2) Режим 9В/3A:

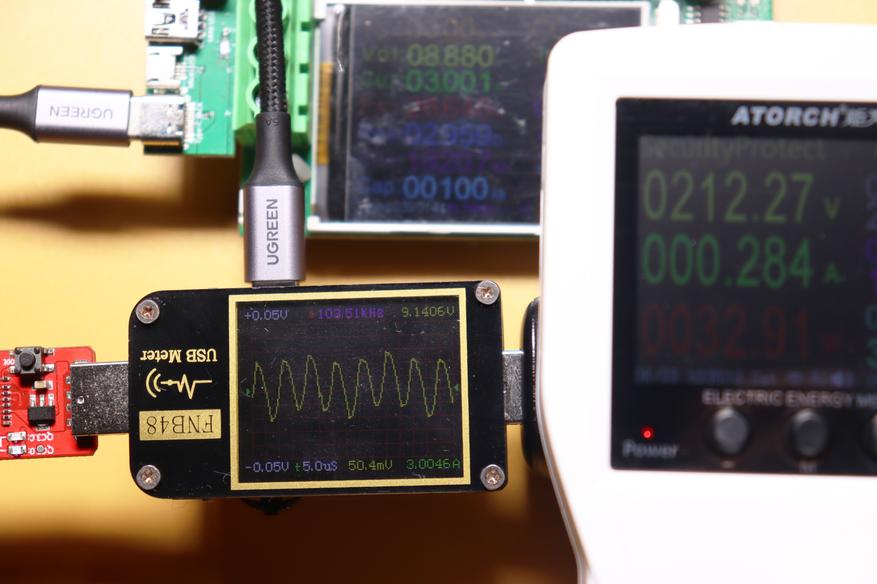

В заявленном режиме работы значение составило 9.1406В/3.0046А (27.46 Вт), амплитуда пульсаций — 50.4 мВ, потребление в таком режиме составляет 32.91 Ватт.

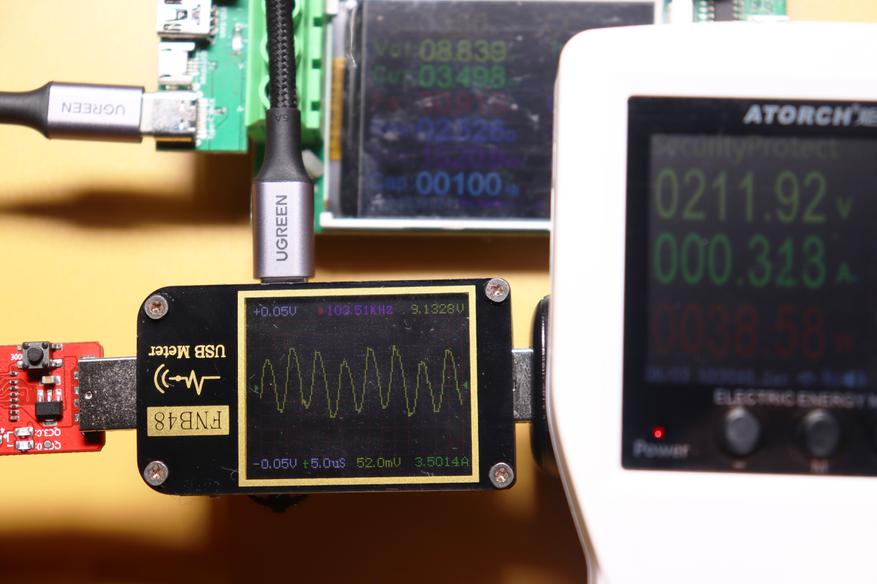

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 9.1328В/3.5014А (31.98 Вт), амплитуда пульсаций — 52 мВ, потребление составляет 38.58 Ватт.

3) Режим 12В/3A:

В заявленном режиме работы значение составило 12.128В/3.0048А (36.44 Вт), амплитуда пульсаций — 66.4 мВ, потребление в таком режиме составляет 42.61 Ватт.

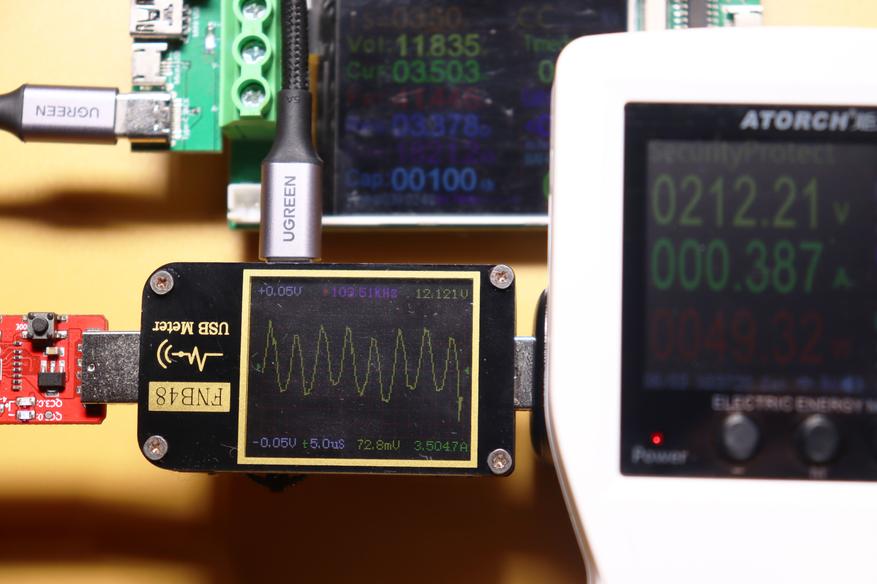

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 12.121В/3.5047А (42.48 Вт), амплитуда пульсаций — 72.8 мВ, потребление составляет 49.32 Ватт.

• USB-C:

1) Режим 5В/3A:

В заявленном режиме работы значение составило 5.0929В/3.0286А (15.42 Вт), амплитуда пульсаций — 26.4 мВ, потребление в таком режиме составляет 20.96 Ватт.

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 5.0845В/3.5271А (17.93 Вт), амплитуда пульсаций — 24.8 мВ, потребление составляет 24.8 Ватт.

2) Режим 9В/3A:

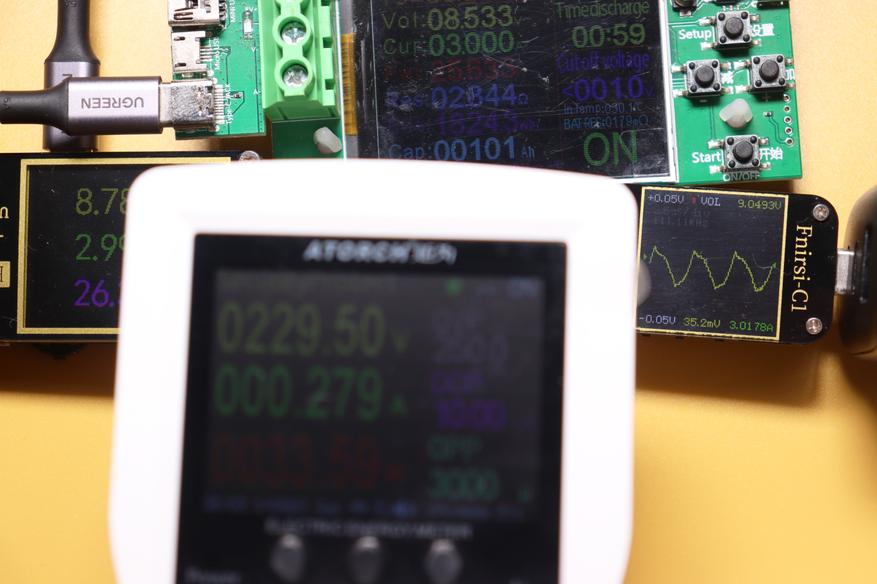

В заявленном режиме работы значение составило 9.0493В/3.0178А (27.31 Вт), амплитуда пульсаций — 35.2 мВ, потребление в таком режиме составляет 33.59 Ватт.

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 9.0393В/3.6154А (32.68 Вт), амплитуда пульсаций — 36.8 мВ, потребление составляет 39.69 Ватт.

3) Режим 12В/3A:

В заявленном режиме работы значение составило 12.08В/3.0111А (36.37 Вт), амплитуда пульсаций — 37.6 мВ, потребление в таком режиме составляет 43.17 Ватт.

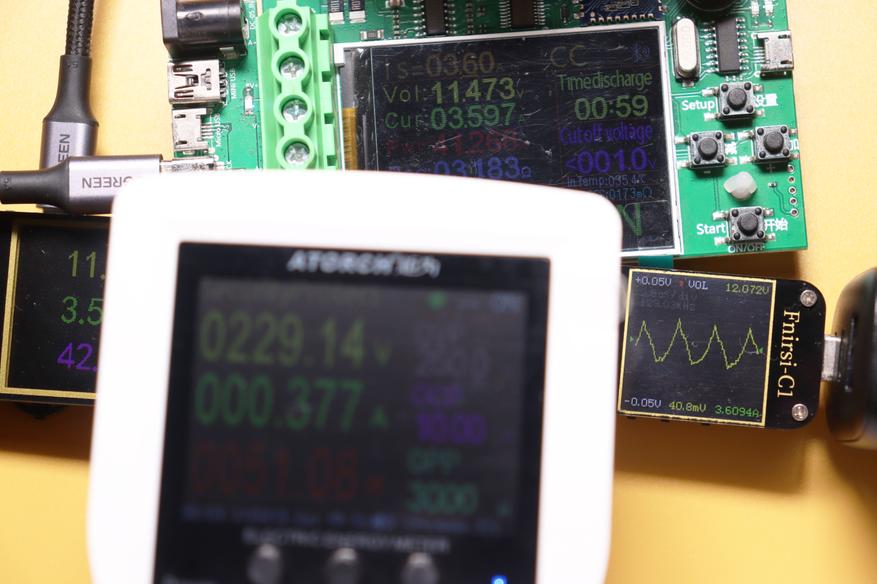

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 12.072В/3.6094А (43.57 Вт), амплитуда пульсаций — 40.8 мВ, потребление составляет 51.08 Ватт.

4) Режим 15В/3A:

В заявленном режиме работы значение составило 15.119В/3.0109А (45.52 Вт), амплитуда пульсаций — 60.8 мВ, потребление в таком режиме составляет 52.7 Ватт.

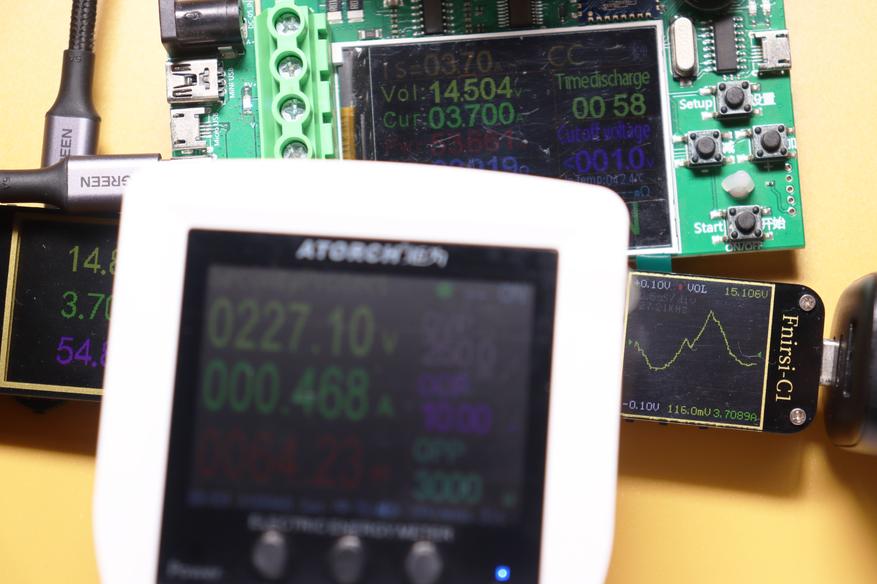

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 15.106В/3.7089А (56.02 Вт), амплитуда пульсаций — 116 мВ, потребление составляет 64.23 Ватт.

5) Режим 20В/3.25A:

В заявленном режиме работы значение составило 20.075В/3.2587А (65.42 Вт), амплитуда пульсаций — 17.6 мВ, потребление в таком режиме составляет 71.8 Ватт.

В режиме максимальной возможной нагрузке, до отключения зарядного устройства (уход в защиту), получены следующие результаты: 20.067В/3.607А (72.38 Вт), амплитуда пульсаций — 20.8 мВ, потребление составляет 81.23 Ватт.

По полученным результатам выглядит все неплохо: в каждом режиме работы присутствует приличный запас по мощности, выходное напряжение, как и пульсации показали отличный, допустимый, результат. Но в ходе тестов обнаружил нечто забавное: порт USB-A может работать и при 20В (заявлено было до 12В), как и показывал тестер, но зарядное устройство буквально неспособно работать в данном режиме, ибо выключалось спустя несколько секунд. Как потом убедился, выключалось зарядное из-за ужасающего нагрева зарядного устройства, который превышает все допустимые нормы. Корпус буквально раскалённый, что и будет продемонстрировано в следующем тесте.

Нагрев

К зарядному устройству был подключен нагрузочный модуль, с выставленной заявленной максимальной мощностью — 65 Вт к первому USB-C. Тест проходил 30 минут в помещении с температурой 22.4°C и влажностью 81% (данные получены умным гигрометром от Xiaomi — Mijia Bluetooth Thermometer 2)

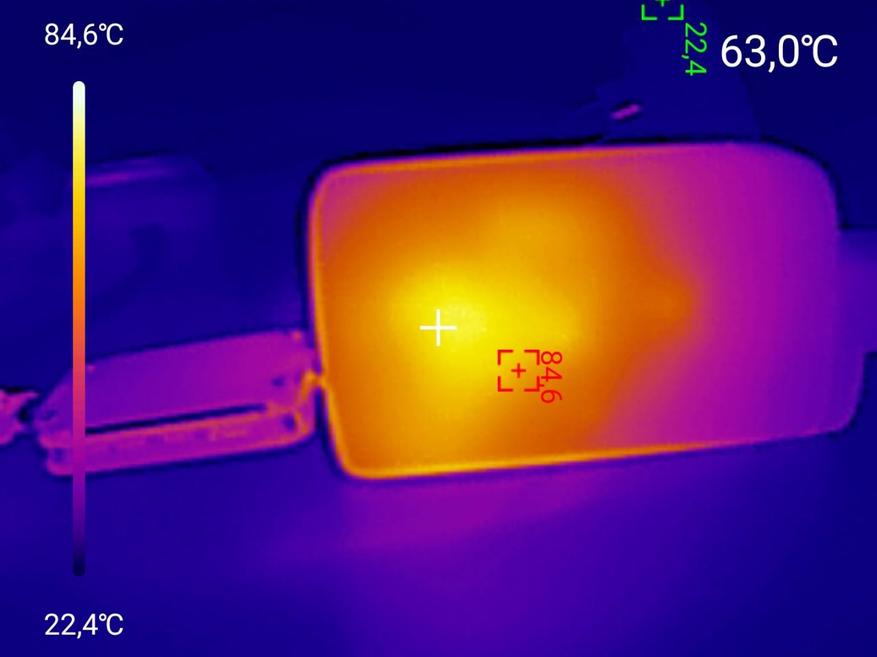

В данном случае зарядное устройство тест прошло без особых проблем, но корпус оказался буквально обжигающим, что и показал тепловизор UNI-T 260M

Как можно убедиться с фотографий выше — зарядное устройство нагревается чрезвычайно высоко, порты нагрелись вплоть выше 100°C. Просто ужасающий результат и самый худший из тех, что у меня бывал в руках, сравнить же нагрев можно с другими зарядными устройствами в соответствующем посте

Выводы

ESSAGER 65W GaN ES-CD23 на первый взгляд показало себя как вполне себе качественное зарядное устройство: хорошая сборка и приятные материалы корпуса, отличные результаты тестов, но это все нивелируется чудовищным нагревом. Зарядное устройство строго не рекомендую к покупке, но если кто-то хочет узнать цену или ознакомиться с отзывами в комментариях к товару (данное устройство, на момент написания данного поста, купили более 5000 раз и средняя оценка остается в районе 4.7*) — покупал ESSAGER 65W GaN ES-CD23 в официальном магазине ESSAGER
