USB-C-тестер Fnirsi C1: огромные возможности в скромном корпусе. Сравнение с FNB48

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

Всех приветствую! С развитием быстрых зарядок, производители на данный момент пришли к использованию наиболее универсального разъема - Type-C. Чем же этот порт так хорош, в сравнении с Type-A/Type-B? Симметричность, универсальность (особенно когда ведем речь о поддержке протокола быстрой зарядки Power Delivery, который способен быстро зарядить как смартфон, так и ноутбук), высокая скорость передачи данных и способность передачи энергии (уже существуют стандарты, способные передать до 240 Вт). Зачем нужен подобный тестер? Довольно просто: проверить соответствие характеристик зарядного устройства (режимы работы, выдаваемый максимальный ток, проверить поддерживаемые протоколы быстрых зарядок), проверить амплитуду пульсаций или замерить и сравнить реальную емкость павер-банка с заявленной.

Заявленные характеристики:

  • Дисплей: LCD матрица диагональю 1.3 дюйма;
  • Диапазон рабочих напряжений: 4 ~ 24 В;
  • Диапазон рабочей силы тока: 0 - 6.5 А;
  • Максимальная передаваемая мощность через тестер - 130 Вт;
  • Поддерживаемые протоколы быстрых зарядок: Quick Charge 2.0/3.0 (до 20В), Huawei FCP/SCP, Samsung AFC, Power Delivery (20В/5.1А (105 Вт))
  • Из дополнительных функций: проверка E-Marker, проверка сопротивления кабеля, гироскоп, замер переданной энергии и емкости.

Комплектация

Как и тестер FNB48, Fnirsi C1 приезжает в крепком металлическом кейсе с мягкой ванной, дабы прибор не повредился при доставке. Кроме самого тестера, в комплект входит картонка с QR-кодом, который ведет на сайт со всей документацией (и приложениями для использования с ПК, и смартфоном). Если куплена версия с Bluetooth - на коробке будет наклеена соответствующая наклейка.

Внешний вид

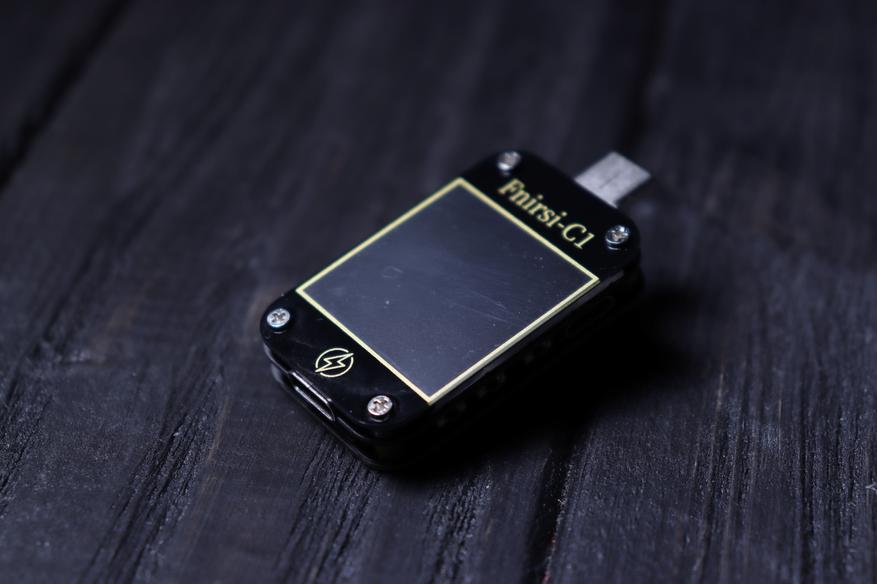

Fnirsi C1 крайне компактный и значительно меньше своего аналога FNB48. Тип дисплеев в обоих случаях одинаковые - TFT-LCD, но вот размеры кардинально разные: 1.3 (у C1) против 1.77", при этом % соотношения занимаемого дисплея к панели значительно выросло. При меньшей диагонали общее качество картинки, детализация (разрешение), яркость и контрастность значительно выше у свежего тестера.

На обратной стороне производитель разместил информацию за что отвечает переключатель на верхней панели (включение/отключение Bluetooth), порт micro USB (подключение к ПК для управления тестером или его обновлением), а также кнопки для подтверждения действия (OK) и перемещение по меню (<< и >>). Очень удачное решение заметить джойстик, который у многих выходил из строя (в том числе и у меня) на обычные кнопки.

Тестер состоит из нескольких слоев:

     1.   Акриловый защитный слой (единственный, у FNB48 их было 2);

     2.   Основная плата, на которой размещен дисплей и основные компоненты платы;

     3.   Задняя защитная крышка с размещенным Bluetooth модулем (в моем случае).

Пайка достаточно высокого уровня, но, к сожалению, флюс не смытый.

Тестер очень легкий, весы Xiaomi ATuMan Duka ES1 показали следующий результат:

  • Fnirsi C1 - 11.4 грамм;
  • FNB48 - 30.3 грамм.

Проверка на практике

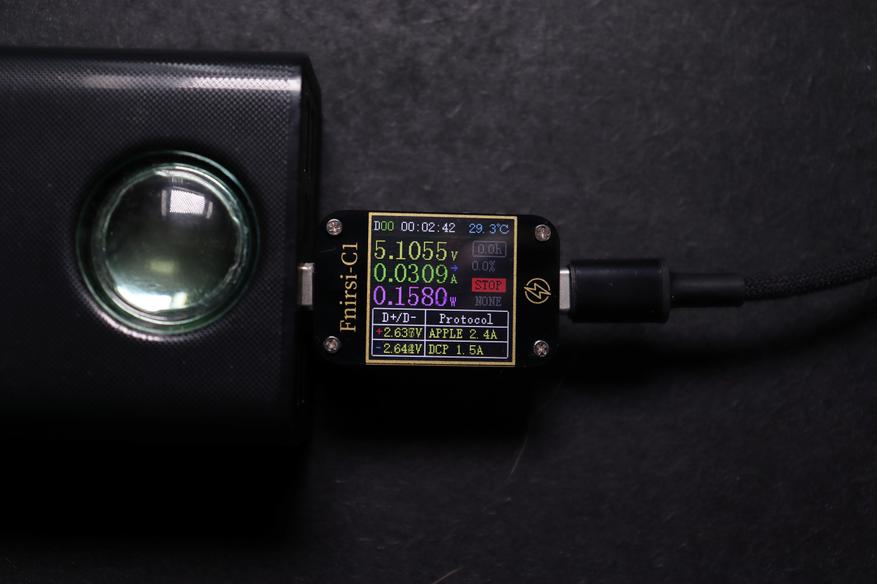

На главном экране отображается 4 измеряемых параметра: напряжение (V), ток (А), мощность (W), и сопротивление (Ω). Тут также преимущество за новой версией, ибо у FNB48 отображается всего 3 параметра.

При нажатии кнопки влево, станут доступны основные настройки тестера. Настройки разделены на 4 пункта:

  • Основные:

1. Яркость дисплея (от 0 до 20);

2. Яркость дисплея в спящем режиме (от 0 до 20);

3. Время до перехода в спящий режим (от 0 до 30, с шагом в 1 минуту);

4. Возможность подключения к ПК (да/нет);

5. Выбор единицы измерения температуры (°C или °F);

6. Язык (английский или китайский);

7. Автовключение при протекании выбранного тока (от 0 до 2.0 с шагом 0.1А);

8. Активировать режим сопряжения по блютузу (да/нет), при его наявности;

9. Активировать автоповорот экрана, используя гироскоп;

10. Включить или выключить стартовую заставку;

11. Сброс до заводских настроек.

  • Настройки записи:

1. Время записи (от 0 до 9.0 с шагом 0.1 часов);

2. Минимальный ток, при котором будет вестись запись (от 0.05 до 5.0 с шагом 0.01А);

3. Время записи энергии (от 0 до 24 с шагом 0.5 часов);

4. Стереть все записи.

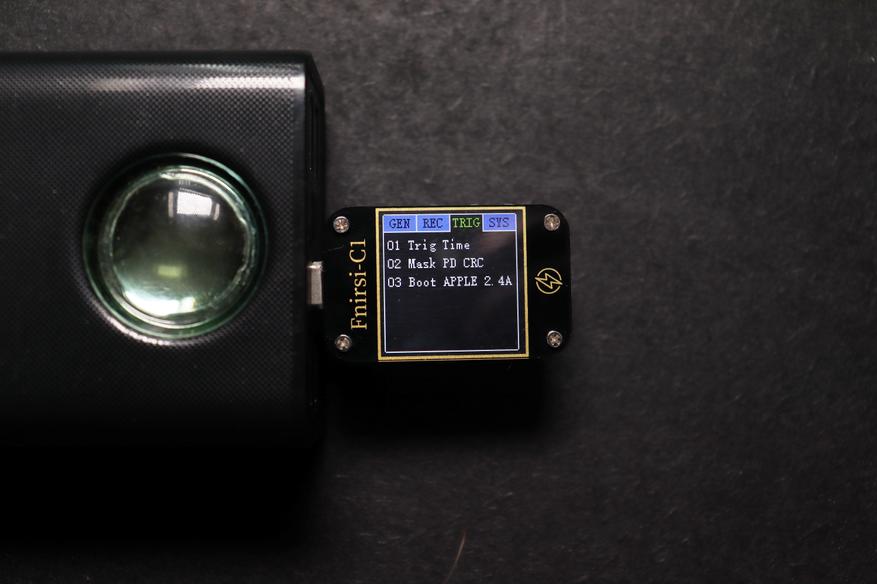

  • Настройки триггеров:

1. Время работы триггеров (от 0 до 24 с шагом 0.5 часов);

2. Замаскировать обмен данных по протоколу PD;

3. Включение триггера Apple 2.4A.

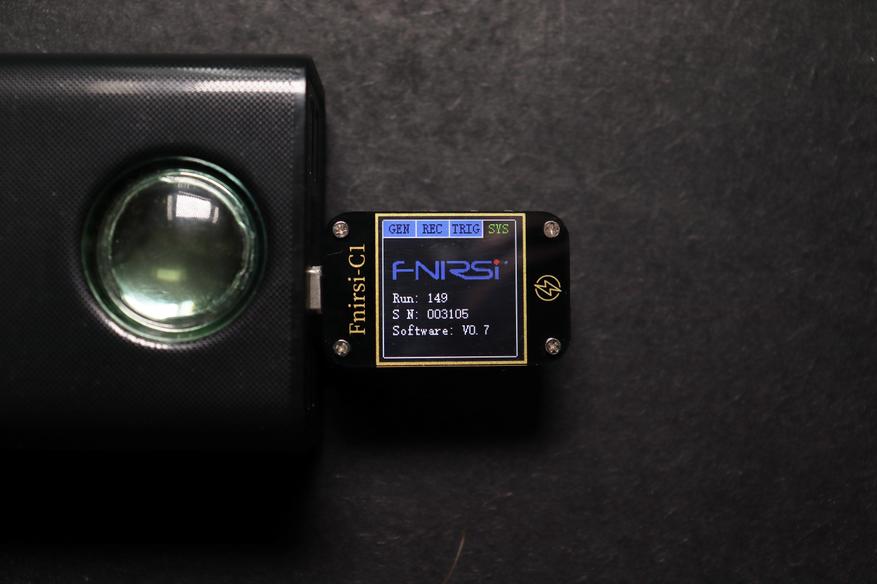

  • Общие сведения о тестере: количество запусков, серийный номер и версия прошивки.

На втором экране расположились основные параметры, которые были на первом экране, а также: время активности тестера, его температура, время записи, замер количество переданной энергии и емкости. Количество записей может составлять до 10 (каждая запись выбирается индивидуально). При длительном удержании кнопки ">>" тестер записывает график.

На третьем экране расположились некоторые схожие данные с прошлой страницы (время активности, температура тестера, напряжение, ток и мощность). Кроме всех вышеперечисленных параметров, на данной странице дополнительно отображаются следующее: напряжение на информационных контактах (D+ и D-), время активности триггера и протокол быстрой зарядки.

При зажатии кнопки "<<", пользователя встречает меню автоопределения всех поддерживаемых протоколов быстрых зарядок или принудительного выбора протокола (для примера был выбран Power Delivery, который позволяет выбирать напряжение 5/9/12/15/20В).

FNIRSI C1 поддерживает следующие протоколы быстрых зарядок: Quick Charge 2.0/3.0 (до 20В), Huawei FCP/SCP, Samsung AFC, Power Delivery. кроме вышеперечисленных протоколов, FNB48 дополнительно поддерживает Pump Express 1.1 и 2.0, VOOC/WARP 5В, SuperVOOC 1.0 (10В/5А) и 2.0 (10В/6.5А).

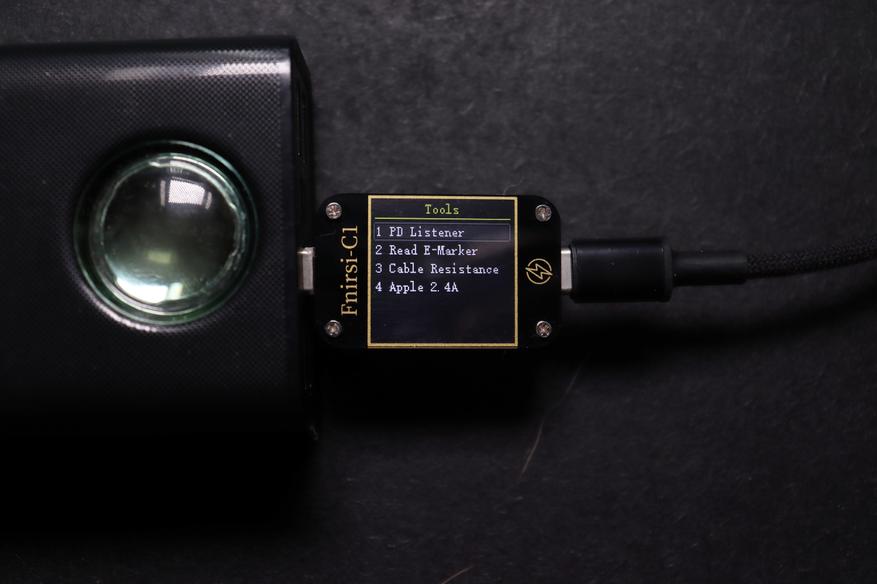

При удержании кнопки ">>" дополнительно открывается меню с

1. Быстрое чтением режимов PD;

2. Чтение данных E-Marker (в котором расположены основные данные о кабеле (заявленная скорость передачи данных (версия USB), длина, максимальное передаваемое напряжение и ток));

3. Замер сопротивления кабеля;

4. Включение триггера Apple 2.4A.

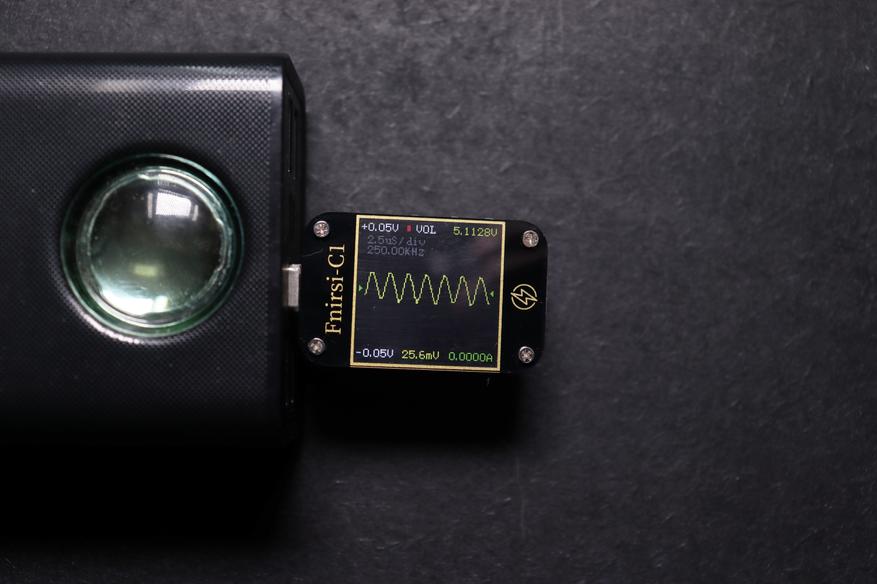

И наконец на последнем экране размещен высокоскоростной анализатор напряжения (режим осциллографа) При нажатии на кнопку ОК получаем осциллограмму. Используя кнопки "<<" и ">>" можно отрегулировать период развертки.

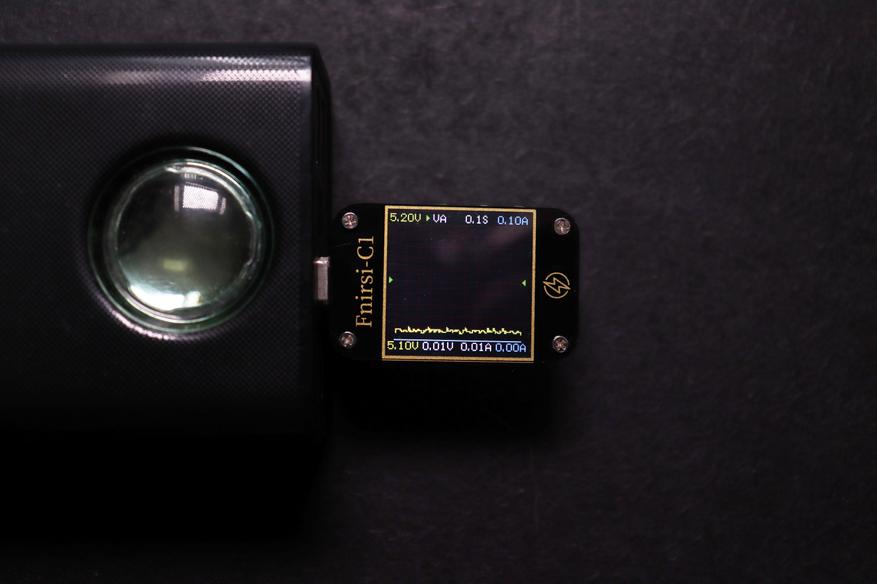

При зажатии кнопки "ОК" с режима осциллограммы перекидывает в график изменения напряжения и тока.

Далее, после графика изменения напряжения и тока, при зажатии кнопки "ОК" открывается страница с график изменения напряжения на информационных контактах.

Выводы

FNIRSI C1 - один из самых функциональных USB тестеров на данный момент, особенно за свою стоимость. Рядовому пользователю точно хватит всех его функций на несколько лет (ибо сейчас активно развивают новые протоколы быстрых зарядок). Тестер могу похвалить за восхитительный дисплей. Но, к сожалению, FNB48 лучше его в некоторых параметрах: больше экран (хоть он и хуже), бОльшее количество портов (имеются как USB-A, так и USB-C), поддерживает больше протоколов быстрых зарядок и естественно ценник.

Имеет ли смысл переплачивать за версию со встроенным Bluetooth модулем? Я лично переплатил, ожидая достаточно качественного приложения для смартфона, но его нет. Приложение как для ПК, так и для смартфона можно назвать хорошим с очень большой натяжкой, поэтому я не стал даже про них рассказывать, ибо пользоваться не рекомендую.

Тестер FNIRSI C1 покупал в официальном магазине FNIRSI.

Тестер FNB48 и павер банк Baseus 65W 30000 mAh, которые также фигурировали в посте, покупал также в официальных магазинах.

Советую ознакомиться с подборками оборудования, которые я использую для тестов зарядных устройств:

На этом все, спасибо за внимание.
