Какой USB нагрузочный модуль для проверки зарядных устройств и емкости аккумулятора выбрать? 8 моделей, протестированных лично

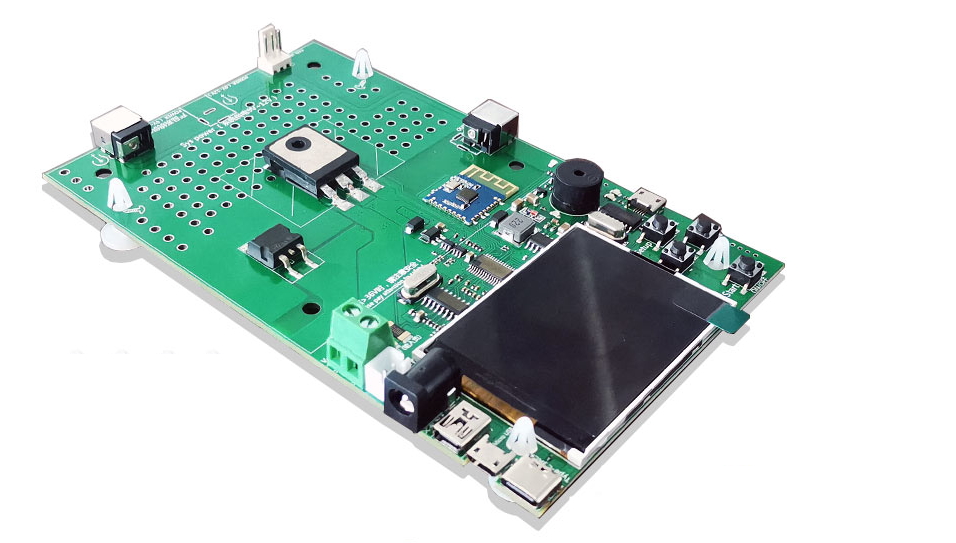

Мой фаворит, и мой основной электронный нагрузочный модуль, которым я тестирую зарядные устройства высокой мощности (мощностью от 35 ватт). Есть модификации как со встроенной системой охлаждения, так и сама плата. Рационально покупать версию без фирменной системы охлаждения, так как именно «родная» система охлаждения посредственно выполняет свою функцию отвода тепла (небольшой радиатор играет свою роль).

На дисплее отображаются следующие параметры: напряжение, сила тока, мощность, сопротивление, потребленная мощность (Втч), емкость (мАч), а также таймер. Имеется функция выставления таймера или нижнего порога напряжения для отключения нагрузки.

В комплект входит сам электронный нагрузочный модуль, блок питания на 12В, 1А для питания, внешний датчик температуры, адаптер под все актуальные разъемы (mini, micro, type-C и 5.5мм штекером)

Есть приложения для пк (подключение происходит с помощью кабеля USB-micro USB) и смартфонов (на плате присутствует модуль Bluetooth) на базе андроид (информацию насчет устройств на IOS не нашел).

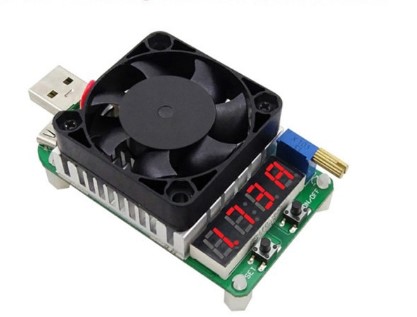

Нагрузочный модуль с возможностью просмотра основных параметров. Имеется четырехразрядный семисегментный индикатор, на котором отображается значения тока, мощности и напряжения (изменение происходит при нажатии на кнопку set). Вентилятор автоматически включается при потребляемой мощности в 10 Ватт, либо когда контроллер нагревается до 40°C. Регулировка тока происходит вращением прецизионного потенциометра.

Основное отличие LD25 от LD35 в следующем: различная рассеиваемая мощность (у LD25 — 25 Ватт (максимально 4 ампера), у LD35 — 35 Ватт (максимально 5 ампер)), а также различные вентиляторы (LD25 — масляный тип подшипника, заявленная скорость вращения — 5800 об/мин, LD35 — с гидравлическим типом подшипника, заявленная скорость вращения — 8000 об/мин).

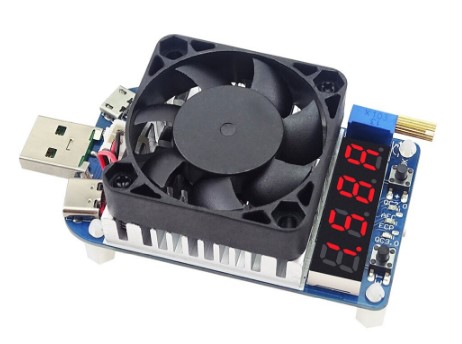

Практически идентичен моделям LD25/35, основное отличие заключается в поддержке встроенных триггеров (Quick Charge 2.0, 3.0 Huawei SCP, Samsung AFC), а также дополнительной кнопке на плате, с помощью которой происходит выбор вышеописанных протоколов быстрых зарядок.

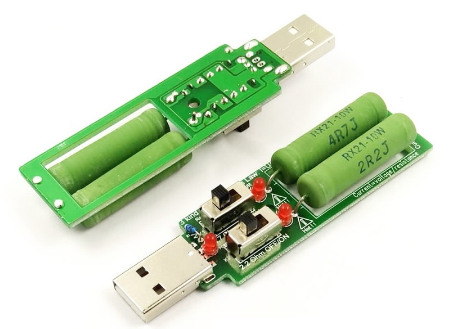

Первый нагрузочный модуль, который у меня был. Служит для кратковременной проверки зарядных устройств на выдаваемую мощность. Индикации никакой нет, необходим будет самый бюджетный USB тестер. Из минусов могу отметить то, что никакой системы охлаждения не предусмотрено, из-за чего нагрев — самая главная проблема данных модулей (буквально за 10-15 секунд резисторы нагреваются до неприемлемой температуры).

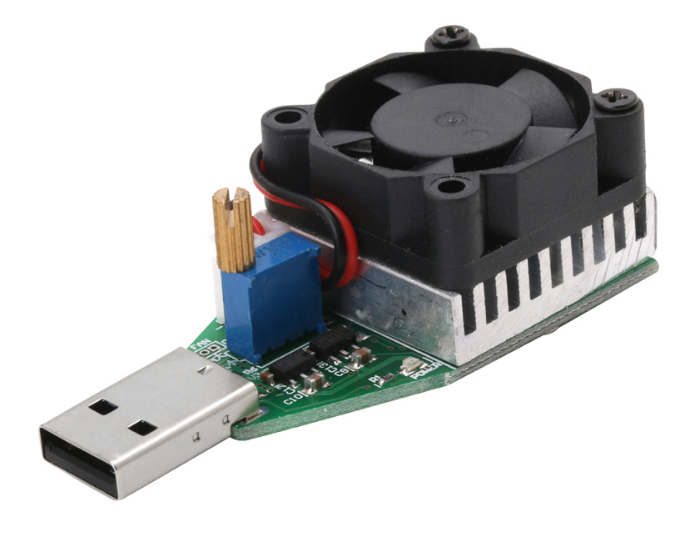

Еще одна слабенькая нагрузка, рассчитанная до 15 Вт, но уже с простенькой системой охлаждения. В систему охлаждения входит небольшой радиатор с вентилятором. Потребляемый ток регулируется прецизионным потенциометром. Подходит для длительного использования, в отличие от моделей с «голыми» резисторами.

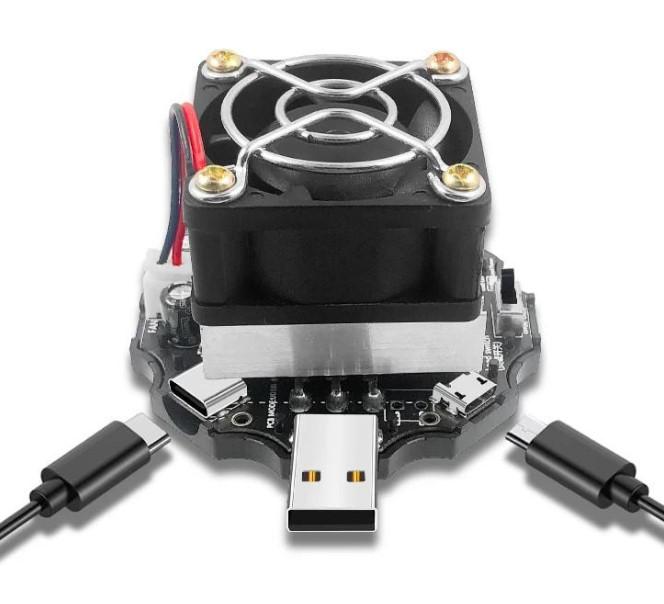

Среднебюджетная нагрузка, которая может на непродолжительный период выдержать до 65 Вт нагрузки. Поддерживаемое напряжение может составлять до 24 Вольт, максимальный ток — 4.8 Ампера. Кроме основного порта USB, к нагрузке можно подключиться с помощью кабелей с разъемами Type-C или Micro USB.

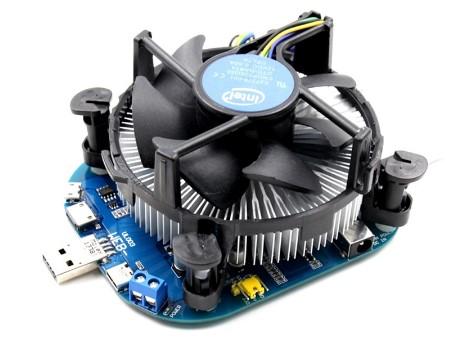

Альтернатива Atorch DL24, для тех, кому не нужен дисплей. Кулер тут абсолютно идентичен боксовым решениям от Intel. Имеется джампер для настройки режимов работы вентилятора (3 режима: выключен, включается автоматически и всегда включен). В качестве регулировки потребляемой мощности, присутствует 2 переменных резистора, один который отвечает за «точную» регулировку, второй отвечает за «грубую» регулировку.
