Обзор USB-C-кабеля Ugreen 100 Вт длиной 1 метр со вскрытием: если и не эталон, то точно один из лучших

Всех приветствую! Я думаю практически каждый, кто натыкается на мои тесты зарядных устройств, видели кабель данный кабель от Ugreen. Почему я выбрал именно его в качестве основного? Он просто великолепный по всем параметрам. Кабелем я пользовался около года, после чего решил сделать его тесты, заодно и решил "вскрыть" его.

Заявленные характеристики:

• Максимальная мощность передачи: 100 Вт (20В/5A);
• Скорость передачи данных: 480 Мбит/с;
• Тип коннекторов: Type-C на Type-C;
• Длина: 1 метр, существует модель также на 2 метра.

Комплектация

Кабель приезжает в ничем не примечательной упаковке, выполненной в фирменных цветах Ugreen - зеленый и белый. На обратной стороне нанесена наклейка с указанием модели и её длинны.

В комплект поставки входит сам кабель и руководство пользователя.

Внешний вид

Кабель Ugreen достаточно приятный как тактильно, так и внешне. Оплетка кабеля - нейлоновая. У меня версия с алюминиевым основанием, имеется достаточно жесткая защита от перегиба с небольшим эффектом памяти. Кабель достаточно толстый - 3.4 мм, из-за чего он кажется жестковатым.

К слову, защита от перегиба помогает, кабель в том месте не заламывается, даже при сильных изгибах. Сам коннектор уверенно удерживается в разъеме. Длина самого провода, без учета основания с защитой перегиба, составляет 97 сантиметров, с учетом ≈ 103 см.

Кабель достаточно увесистый, весы Xiaomi ATuMan Duka ES1 показали 31.3 грамм.

Проверка на практике

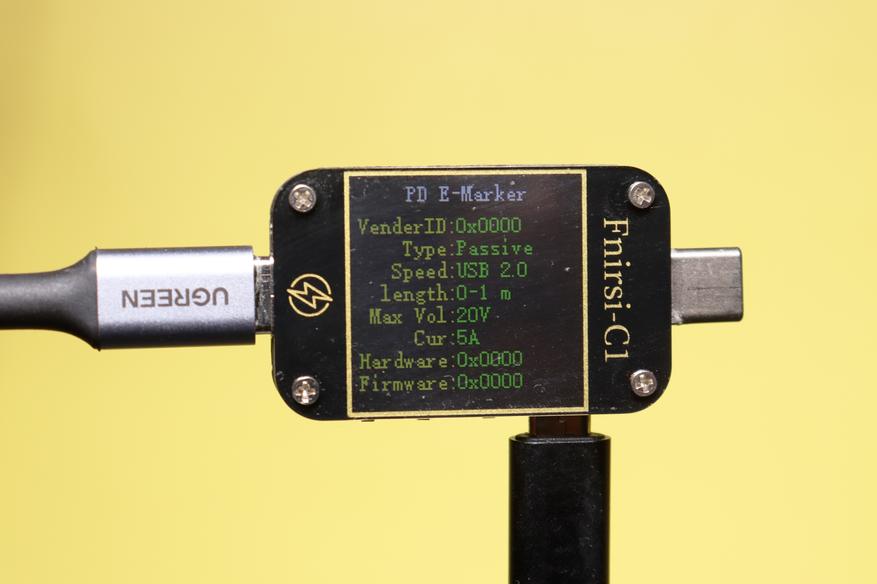

В тестерах FNIRSI C1 и FNB48 имеется специальный раздел для проверки E-Marker. E-Marker - это чип, в котором размещена информация о кабеле: его длина, интерфейс (соответственно и скорость передачи данных), максимальная передаваемое напряжение и ток.

Как видно с фотографии ниже, кабель полностью соответствует всем заявленным характеристикам: интерфейс USB 2.0, как и заявлено, с максимальной скорость передачи данных на уровне 480 Мбит/с, длина его составляет 1 метр, напряжение и ток также соответствует заявленным 100 Вт.

Далее будет проведен тест падения напряжения при заявленных режимов работы: 5В/3А, 9В/3А, 12В/3А, 15В/3А, 20В/3.25А, 20В/5А. На входе и на выходе были подключены тестеры FNIRSI C1 и FNB48 соответственно. В качестве источника питания выступает уже проверенный временем 100 Вт старичок - Ugreen GaN 100W CD226.

• Режим холостого хода:

Напряжение на входе составляло 5.0875В, на выходе - 5.0819В, падение - 5.6 мВ.

• Режим 5В/3А:

Напряжение на входе составляло 5.1864В, на выходе - 4.9903В, падение - 196.1 мВ.

• Режим 9В/3А:

Напряжение на входе составляло 9.1736В, на выходе - 8.9728В, падение - 200.8 мВ.

• Режим 12В/3А:

Напряжение на входе составляло 12.181В, на выходе - 11.978В, падение - 203 мВ.

• Режим 15В/3А:

Напряжение на входе составляло 15.156В, на выходе - 14.95В, падение - 206 мВ.

• Режим 20В/3.25А:

Напряжение на входе составляло 19.581В, на выходе - 19.354В, падение - 227 мВ.

• Режим 20В/5А:

Напряжение на входе составляло 19.424В, на выходе - 19.087В, падение - 397 мВ.

Для понимания результатов, в ближайшем времени (ближе к концу октября или к началу ноября 2022 года), составлю таблицу, где проведено сравнение всех кабелей, ознакомится с ней можно в данном посте.

Нагрев

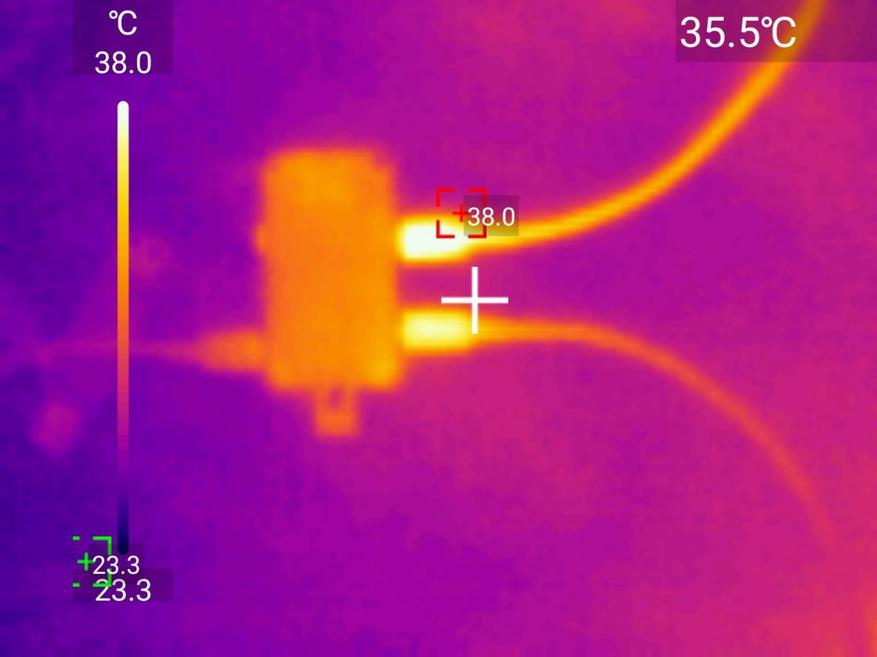

Для проверки качества внутренних проводников, кабель был нагружен на свою максимальную мощность - 100 Вт. Дальше, используя тепловизор UNI-T 120 Mobile, был замерен как нагрев самого кабеля, так и коннекторов. Стресс-тест длился 30 минут.

* " data-original-src="https://www.ixbt.com/live/cdn/images/live/images/original/07/06/95/2022/10/12/f7ca7b163c.jpg" data-original-width="1280" data-original-height="960">

Как видно из тепловых изображений, сам кабель, как и его коннекторы, греются незначительно. Проблем с кабелем даже во время длительного стресс-теста не замечено.

Вскрытие

В данном разделе, как несложно понять, проведено вскрытие кабеля и осмотр компонентов, с которых он состоит. Кабель состоит из следующих слоев:

     1. Нейлоновая оплетка;

     2. Толстый слой ПВХ оболочки;

     3. Плетеная минусовая шина;

     4. Дополнительный фольгированный экран;

Внутри оболочек размещены 6 жил: 2 толстых плюсовых и 4 информационных. Дополнительно кабель оснащен специальной ниткой (материал мне неизвестный, напоминает стекловолокно).

Как итог могу заявить, что внутренняя компоновка у данного экземпляра - замечательная, особенно она контрастирует с кабелями других брендов.

Выводы

USB-C кабель Ugreen 100W длиной 1 метр показал замечательные результаты как в ходе тестирования, так и по внутренней компоновке. Кабель сделан качественно, заявленным характеристикам полностью соответствует. Я, как владелец именно этого экземпляра, пользовался ним больше года и полностью доволен продуктом: никаких проблем не возникало. Из минусов могу отметить только достаточную жесткость, которая обусловлена грамотной компоновке кабеля, соответственно благосклонно скажется на живучести продукта.

Приобрести кабель USB-C кабель Ugreen 100W можно в официальном магазине Ugreen.

Также советую ознакомиться со следующими подборками:

• Подборка качественных высокомощных GaN зарядок, протестированных лично;
• Подборка качественных кабелей, способных передать до 100 Вт;
• Подборка кабелей со встроенными дисплеем для замера передаваемой мощности;

Спасибо за внимание!
