В чём разница между простым, проходным и перекрёстным выключателями

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Щёлк и комната заливается светом. Мы делаем это автоматически, не задумываясь, что происходит внутри этой небольшой пластиковой коробки на стене. Но как только начинается ремонт или строительство дома, всё внезапно перестаёт быть очевидным. В магазинах десятки похожих выключателей, на схемах линии и стрелки, а электрик начинает говорить о проходных и перекрёстных моделях.

Илюстрация
Илюстрация
Источник: www.midjourney.com

На первый взгляд кажется, что это избыточно. Но правильный выбор выключателей влияет не только на удобство, но и на безопасность. А иногда ещё и на экономию электроэнергии.

Простой выключатель, знакомая классика

Простой выключатель — это самый привычный вариант, знакомый нам с детства. Внутри у него два контакта, которые при нажатии клавиши соединяются или размыкаются. Всё элементарно: замкнул цепь и свет загорелся, разомкнул потемнело.

Он всегда работает только из одного места. Например, включить лампу в ванной, на кухне или в кладовой.

Есть важный момент, который часто упускают. По ПУЭ (п. 6.6.28) разрывать нужно именно фазу, а не ноль. Это правило безопасности: при разрыве фазы на патроне не остаётся опасного напряжения.

Современные кабели имеют цветовую маркировку по ГОСТ Р 50462-2009:

  • фаза — коричневая, чёрная или серая,
  • ноль — голубой,
  • земля — жёлто-зелёная.

Эти цвета помогают быстро ориентироваться при подключении и снижают риск ошибок.

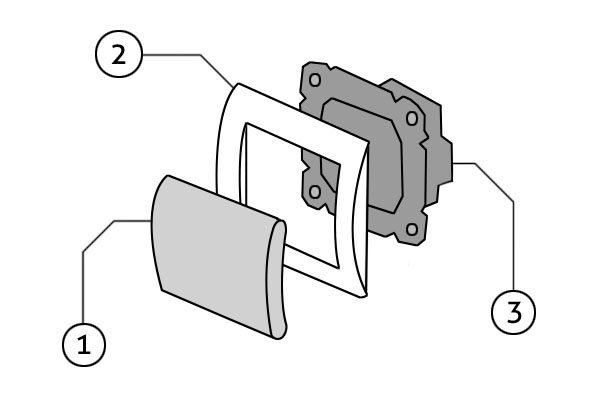

Автор: Leotard Источник: commons.wikimedia.org

Проходной выключатель — избавляет от лишних шагов

Представь длинный коридор. Ты вошёл, включил свет, дошёл до конца… и теперь нужно вернуться назад, чтобы его выключить. Или лёг в кровать, а лампа осталась гореть у двери. Неприятно, правда?

Проходной выключатель решает эту проблему. Внутри у него уже три контакта: один общий и два переключаемых. Он не просто разрывает цепь, а перенаправляет ток по разным проводам.

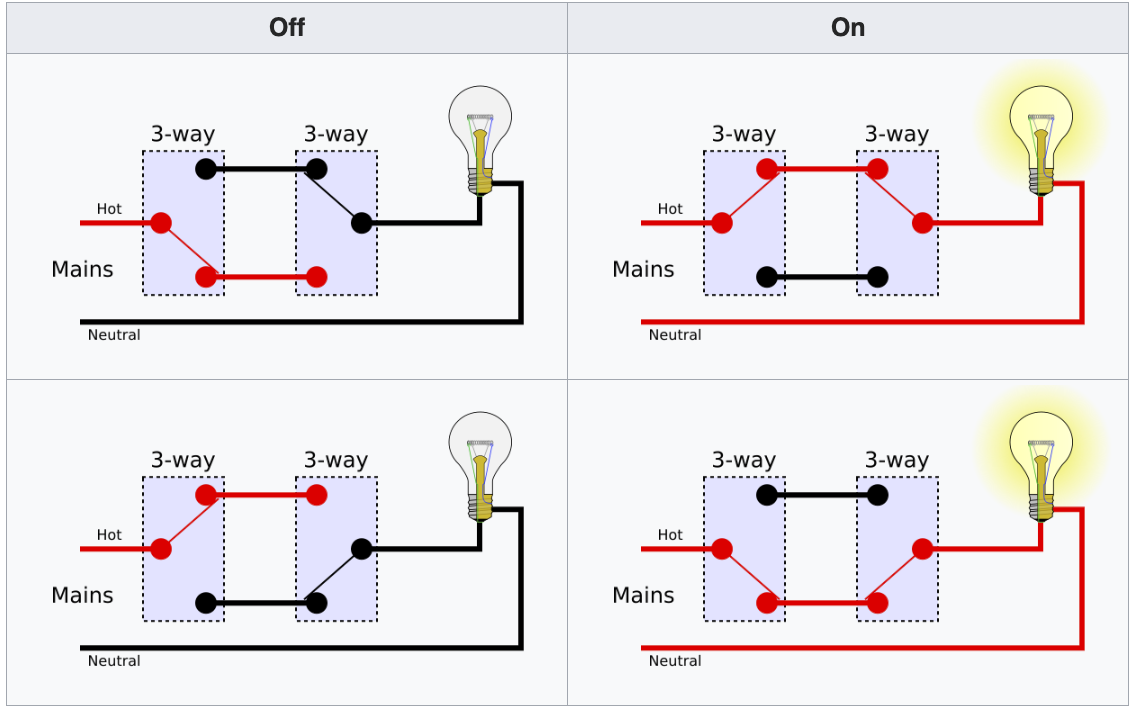

Автор: Cburnett Источник: ru.wikipedia.org

Такие выключатели ставят парой. Один у двери, второй у кровати или в конце коридора. Между ними прокладывается трёхжильный кабель. Щёлкнуть можно в любом месте — свет включится или выключится независимо от того, в каком положении сейчас находится другой выключатель.

Это очень удобно. Особенно в спальне или на лестнице: поднялся — включил, спустился — погасил. Больше не нужно бегать туда-сюда.

Перекрёстный выключатель, когда точек управления много

А если двух точек недостаточно? Например, трёхэтажный дом или большой зал с несколькими выходами.

Перекрёстный выключатель нужен как раз для таких ситуаций. Внутри у него четыре контакта, которые могут соединяться по-разному: прямо или крест-накрест. Он ставится между двумя проходными и переключает направление тока.

Простыми словами, первый проходной подаёт сигнал, перекрёстный его перенаправляет, а второй завершает цепь. Если точек управления больше трёх: можно поставить несколько перекрёстных подряд. Сам по себе перекрёстный не работает. Без пары проходных на концах цепи он бесполезен — это как середина моста без берегов.

Когда одного выключателя мало

Жизнь редко ограничивается одной лампой. В спальне часто хочется управлять не только основным светом, но и бра или ночником. Для этого существуют двух- и трёхклавишные проходные выключатели. Каждая клавиша управляет своей цепью, и можно включать разные светильники независимо.

А вот перекрёстные всегда одноклавишные, они только перекидывают одну пару проводов.

Часто путают обычный двухклавишный выключатель с проходным. На вид они похожи, но принцип работы совсем разный. В первом случае две независимые цепи, во втором, совместная система управления светом из разных мест.

Илюстрация
Илюстрация
Автор: ИИ midjourney Источник: www.midjourney.com

Кабель и запас жил

Вся эта магия работает только при правильной проводке. Для простого выключателя достаточно двухжильного кабеля: фаза и ноль. Для проходных нужен минимум трёхжильный. А если добавляется перекрёстный, уже четыре жилы.

Опытные электрики всегда советуют закладывать запас. Если сейчас нужны только две точки управления, возьми кабель с пятью жилами. Через год решишь добавить ещё одну точку — и не придётся штробить стены.

Сечение тоже важно:

  • для освещения — 1,5 мм² по меди,
  • для более мощных приборов — минимум 2,5 мм².

Это вопрос не только надёжности, но и пожарной безопасности.

Частые ошибки и как их избежать

Чаще всего путают сами выключатели. Покупают два обычных, думая, что это проходные, и только при подключении выясняется, что схема не работает. Или берут перекрёстный вместо проходного.

Другая беда, недостаточно жил в кабеле. Всё красиво отремонтировали, а потом оказалось, что трёхжильного провода нет, и система невозможна без переделки.

И, конечно, нельзя разрывать ноль вместо фазы. Патрон останется под напряжением, даже если свет выключен, что особенно опасно в старых домах с металлическими светильниками.

Сравнительная таблица выключателей

Вид выключателя Количество контактов Количество точек управления Может работать самостоятельно Где применяется
Простой 2 1 Да Ванная, кухня, кладовая
Проходной 3 2 Да Спальня, коридор, лестница
Перекрёстный 4 3 и более Нет Большие дома, холлы, офисы

Несколько советов напоследок

Перед тем как замуровать коробки, сделай фото всех соединений. Через пару лет это сэкономит массу времени и нервов. Используй современные клеммники — они безопаснее и надёжнее старых скруток. И никогда не начинай работу без полного отключения автомата и проверки индикаторной отвёрткой. Даже если «кажется, что всё обесточено», лучше убедиться лишний раз.

Итог

Три типа выключателей, три уровня удобства. Простой для одной точки. Проходной для двух. Перекрёстный для трёх и более. Понимая их разницу, можно сделать освещение в доме не только удобным, но и безопасным. И тогда свет всегда будет включаться ровно там, где это нужно, без беготни по тёмным комнатам и раздражающих мелочей, которые портят настроение каждый день.

Изображение в превью:
Автор: ИИ midjourney
Источник: www.midjourney.com
