Точность и контроль: обзор лабораторного блока питания Fnirsi ips3608

Данная модель может выдавать напряжение в диапазоне 0-36В с шагом 0.01В и ток 0-8А с шагом 0.001А, максимальная мощность 285Вт. Дополнительно имеются USB-A и Type-C разъемы с поддержкой протоколов быстрой зарядки. Так же тут есть куча защит: от перенапряжения, перегрева, перегрузки по току/мощности, пониженного напряжения на входе, короткого замыкания, переплюсовки и обратного напряжения на выходе.

Характеристики

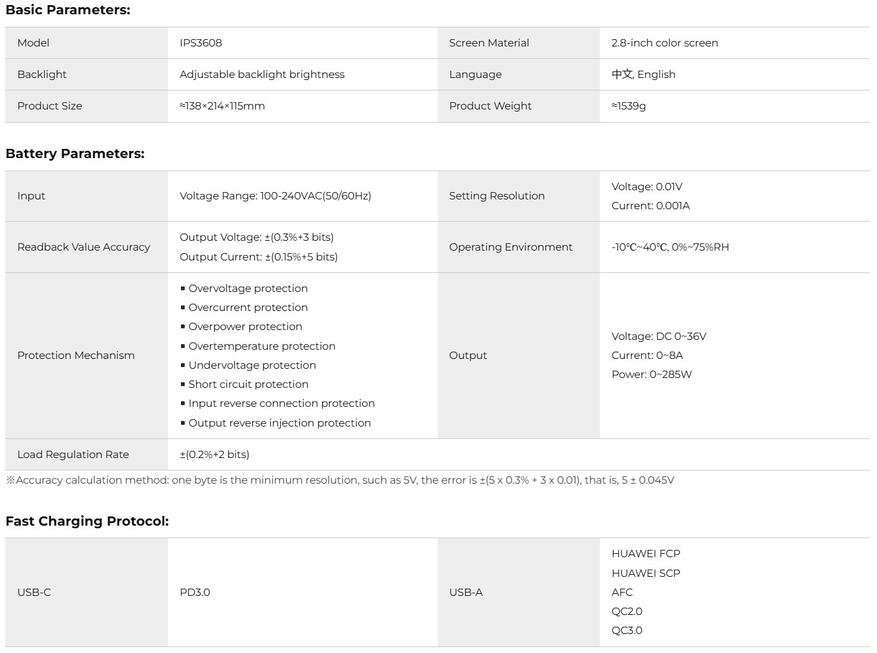

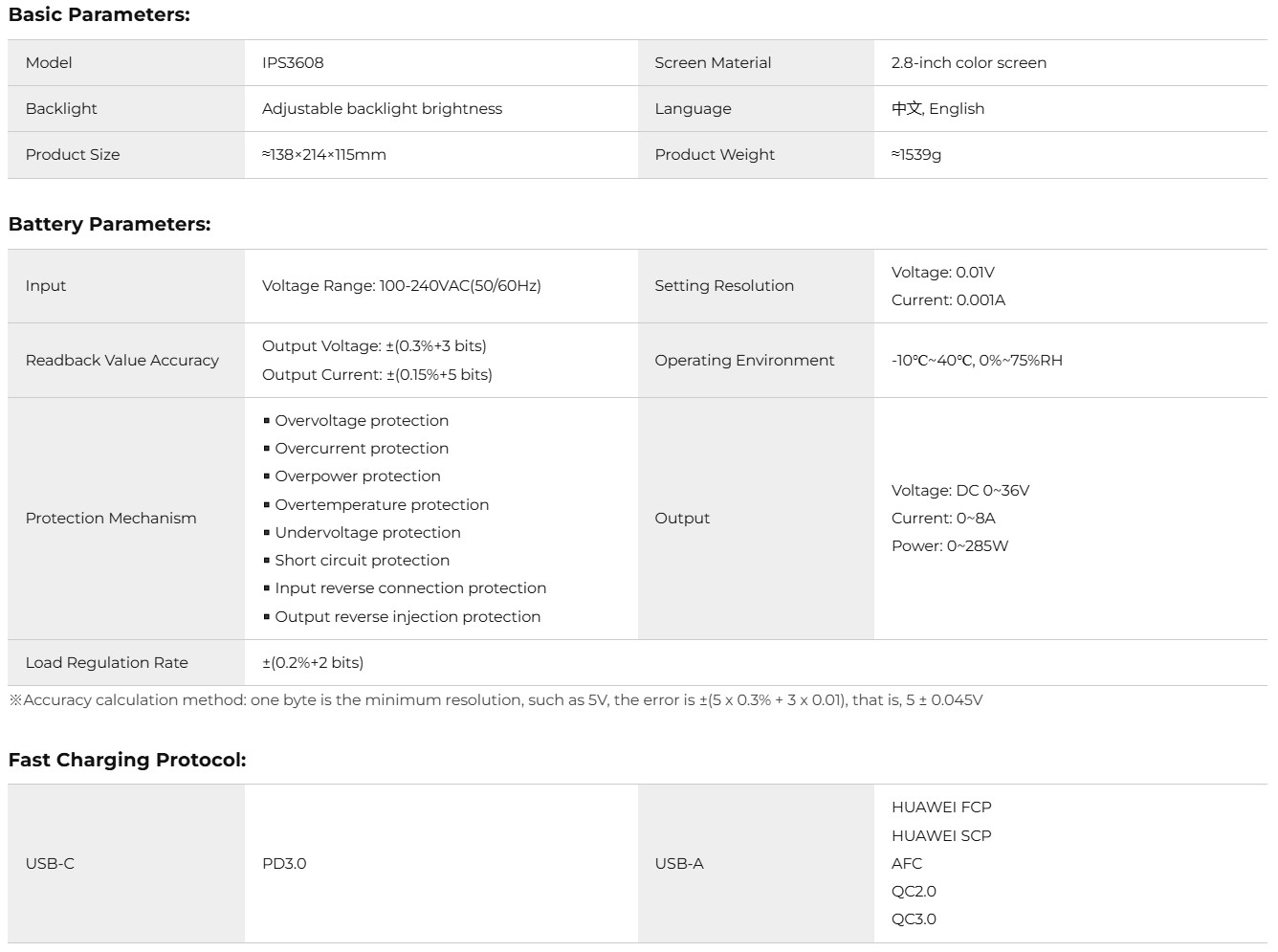

На странице официального сайта табличка смотрится нагляднее, так что сделал скриншот. Думаю и без перевода всем будет понятно какой параметр что означает.

Распаковка и внешний вид

Приходит в картонной коробке с монохромным принтом.

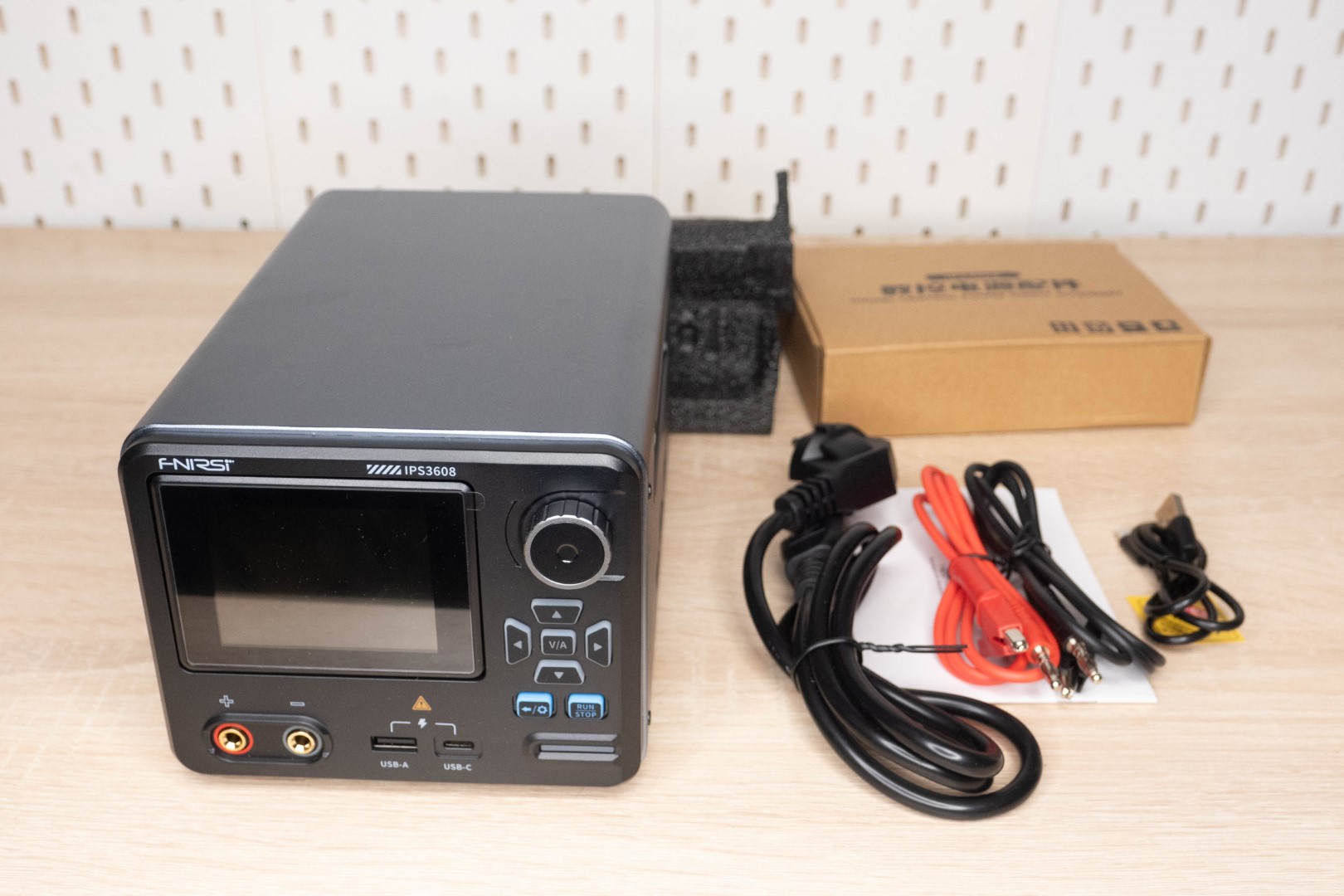

В комплекте блок питания, кабель для подключения в сеть 220В, провода с крокодилами, шнурок Type-C и инструкция.

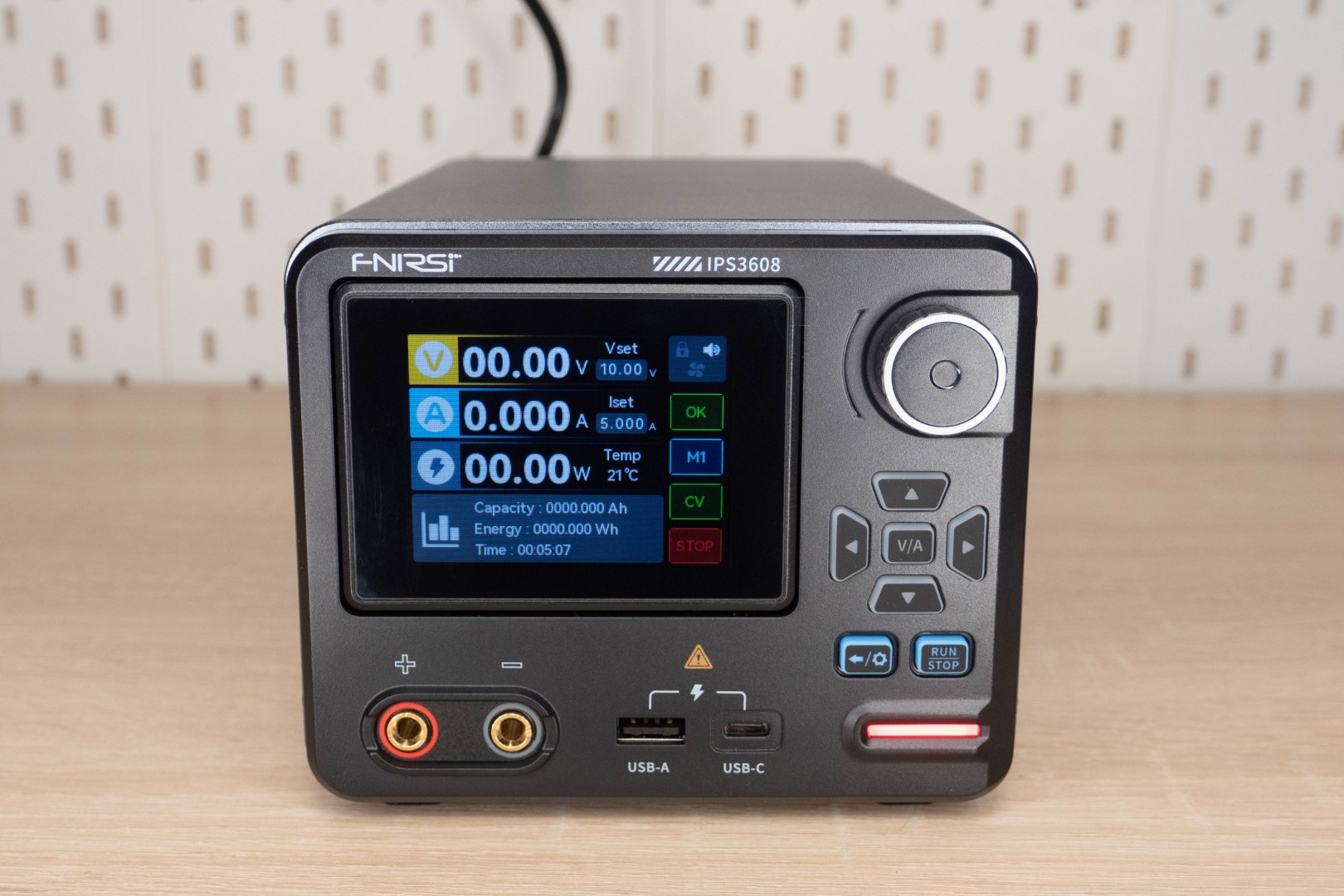

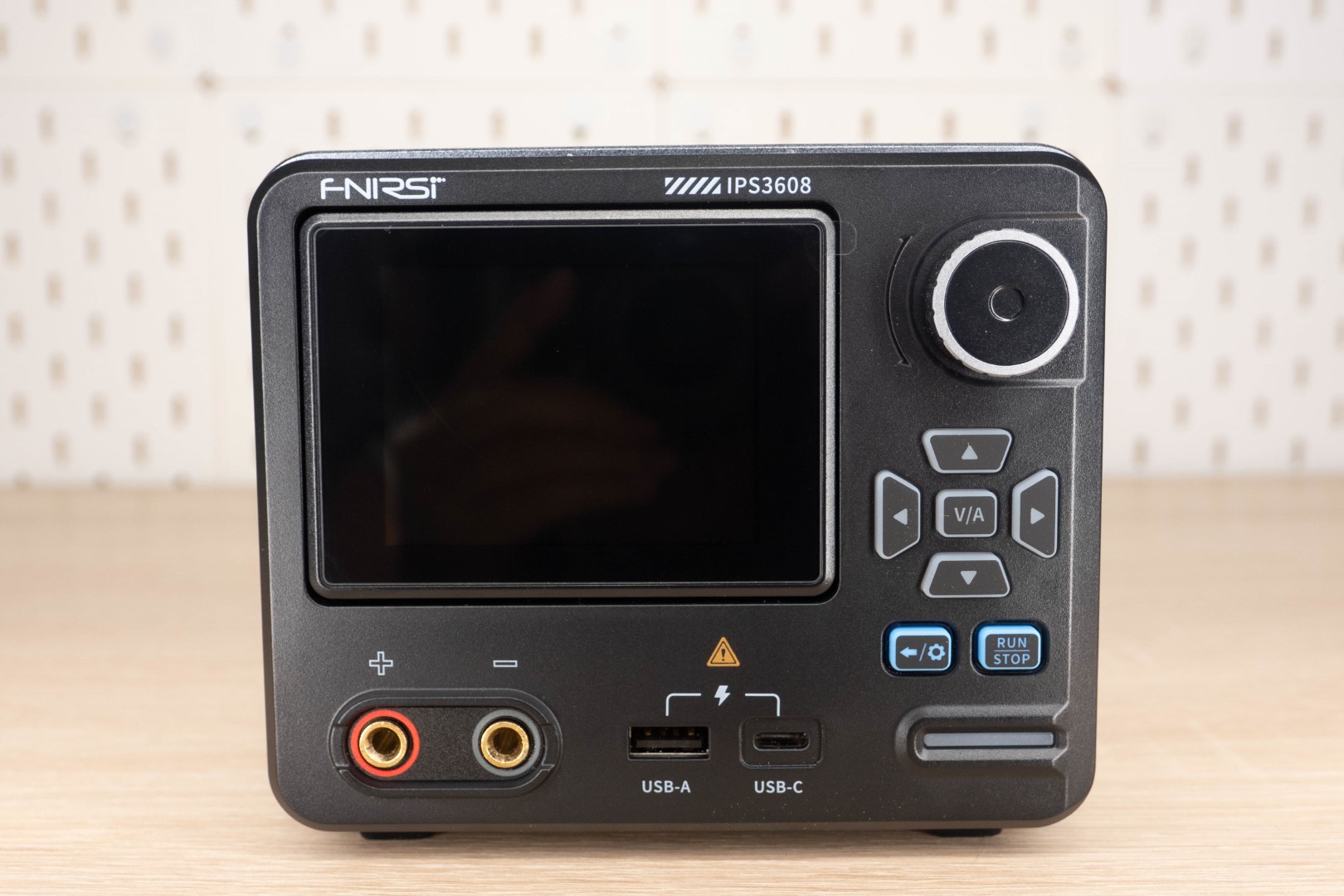

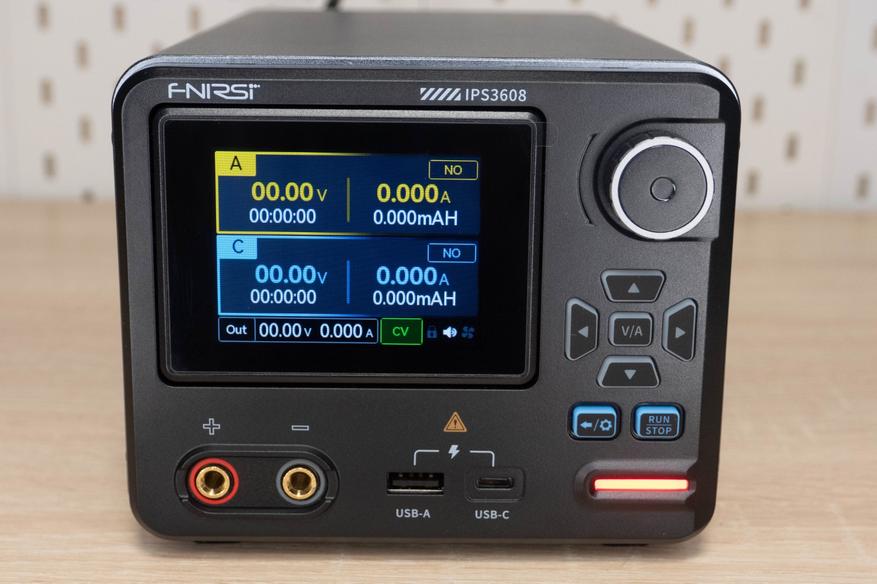

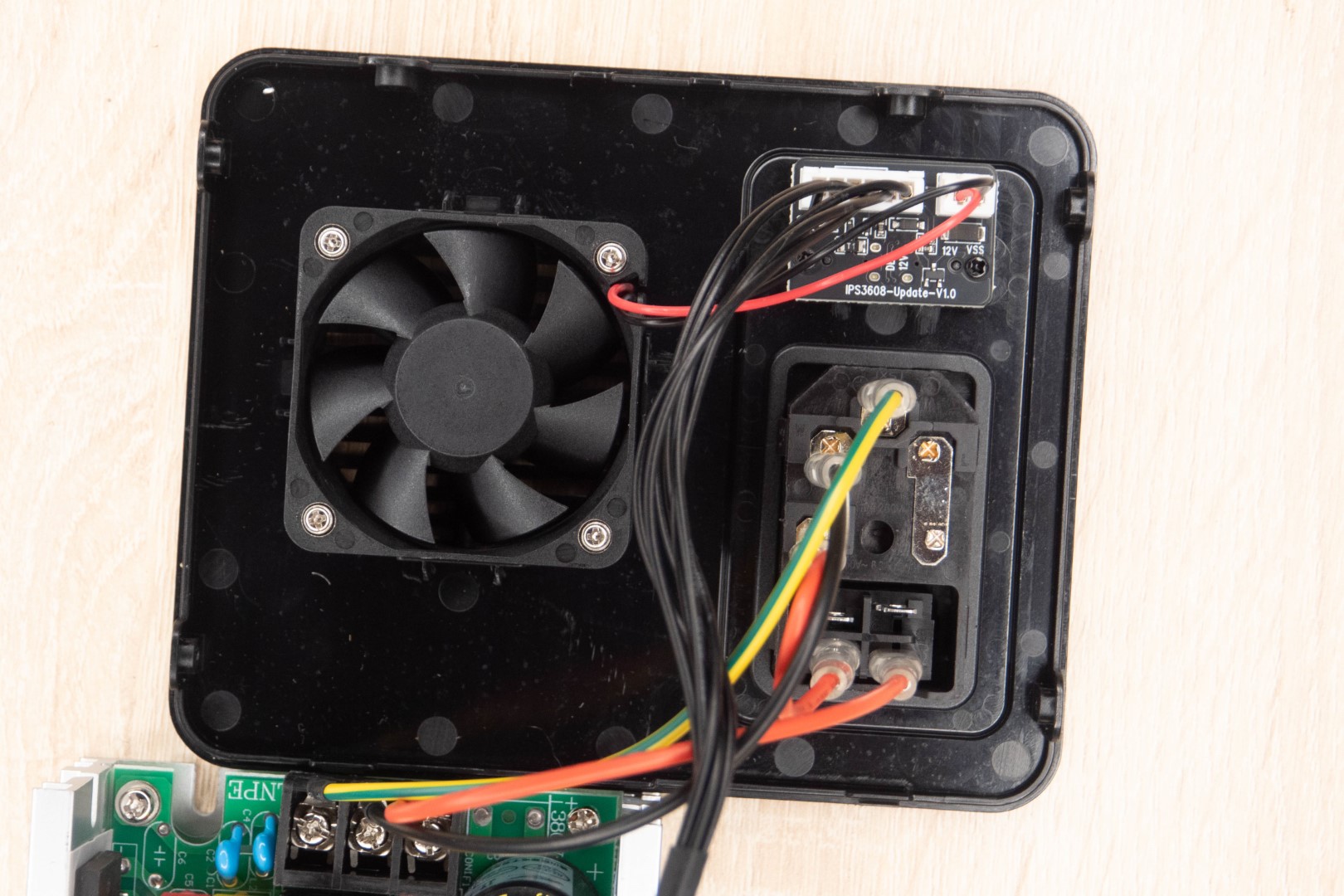

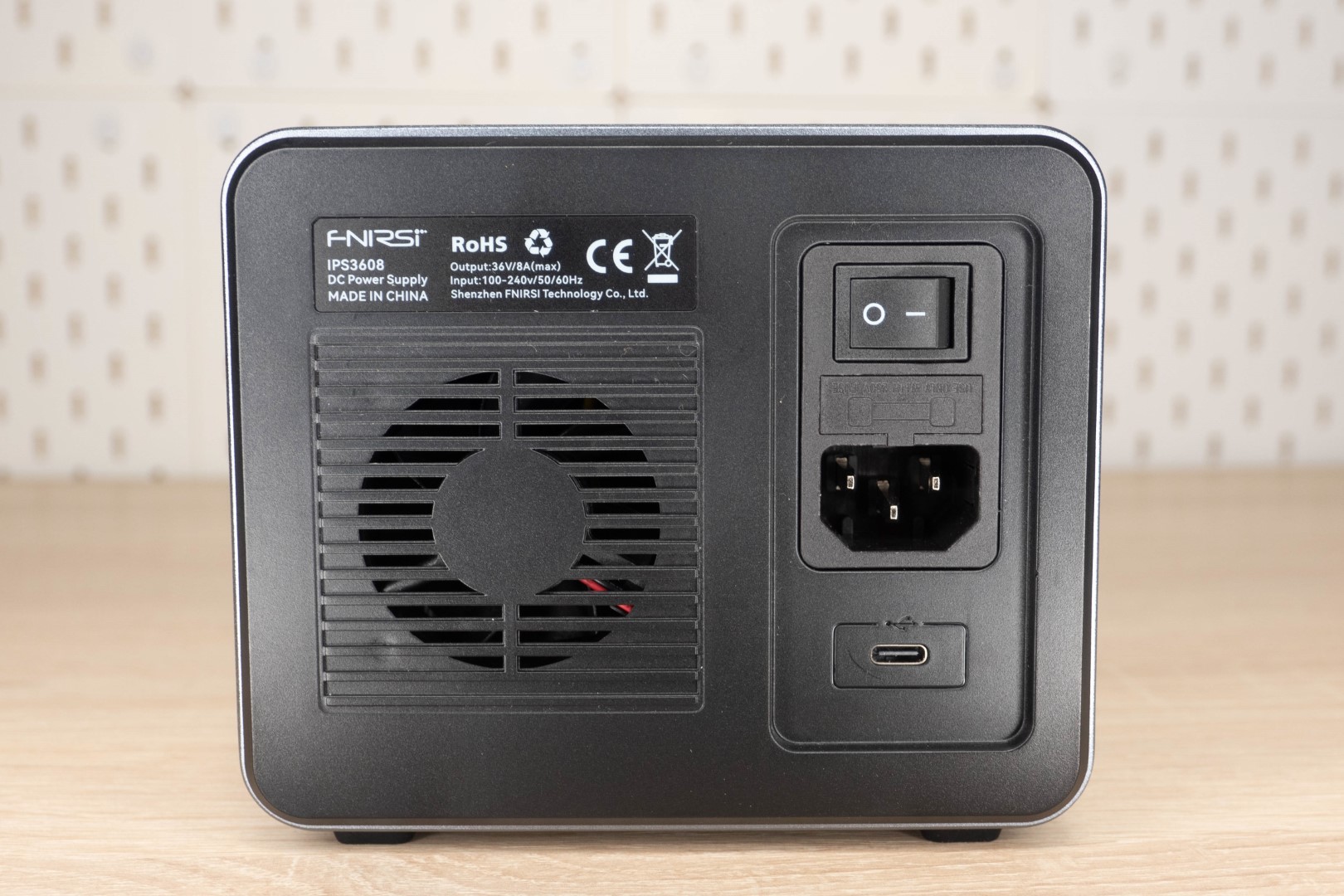

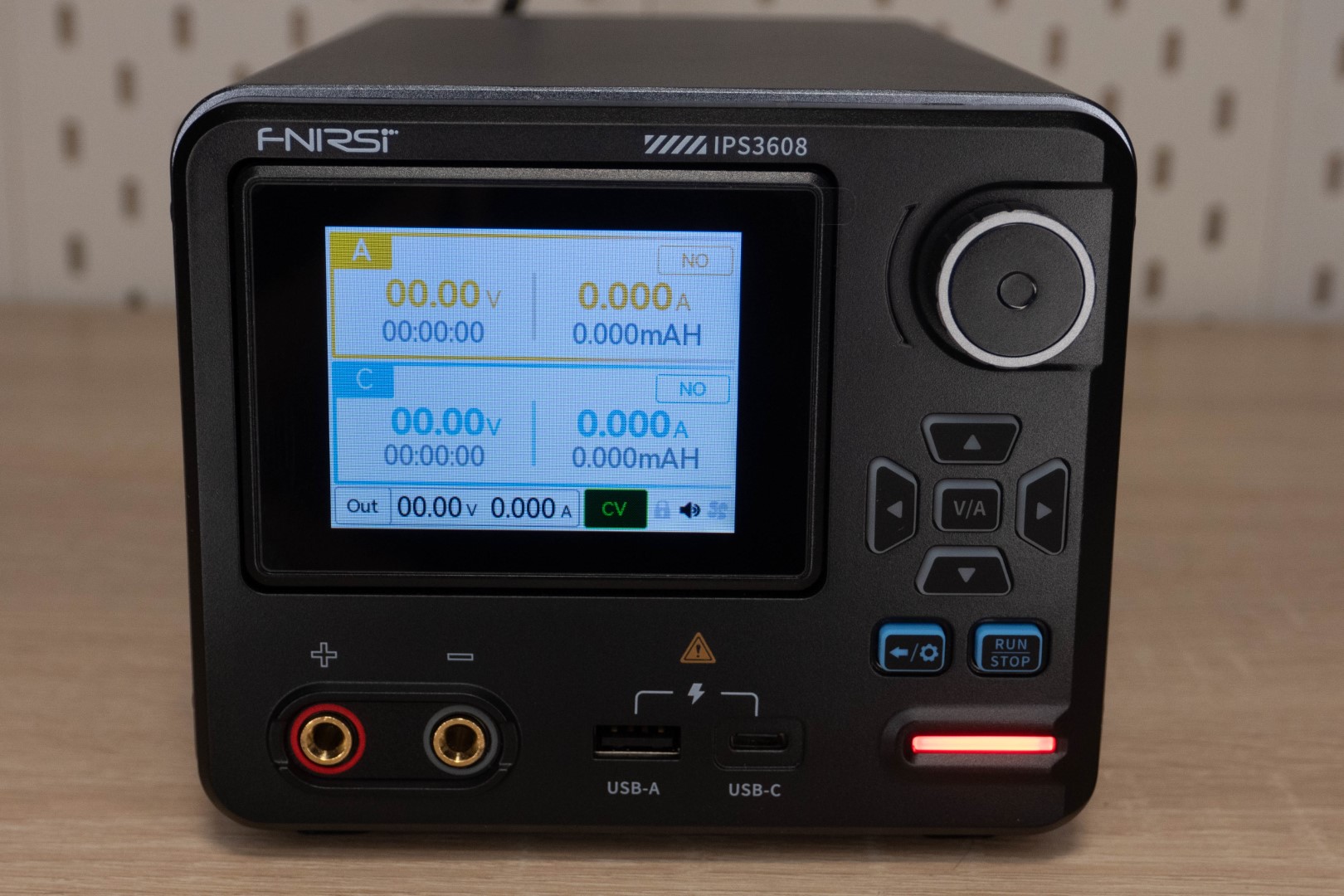

Корпус изготовлен из алюминия, но передняя и задняя панель пластиковые, тем не менее конструкция ощущается монолитной и весит полтора килограмма. На лицевой стороне расположен дисплей, элементы управления, индикатор состояния, разъемы для подключения разъемов типа «банан», один USB-A и Type-C. Сзади находится вентилятор, который включается по мере нагрева, вход 220В, кнопка выключения, слот предохранителя и Type-C выход для подключения к ПК.

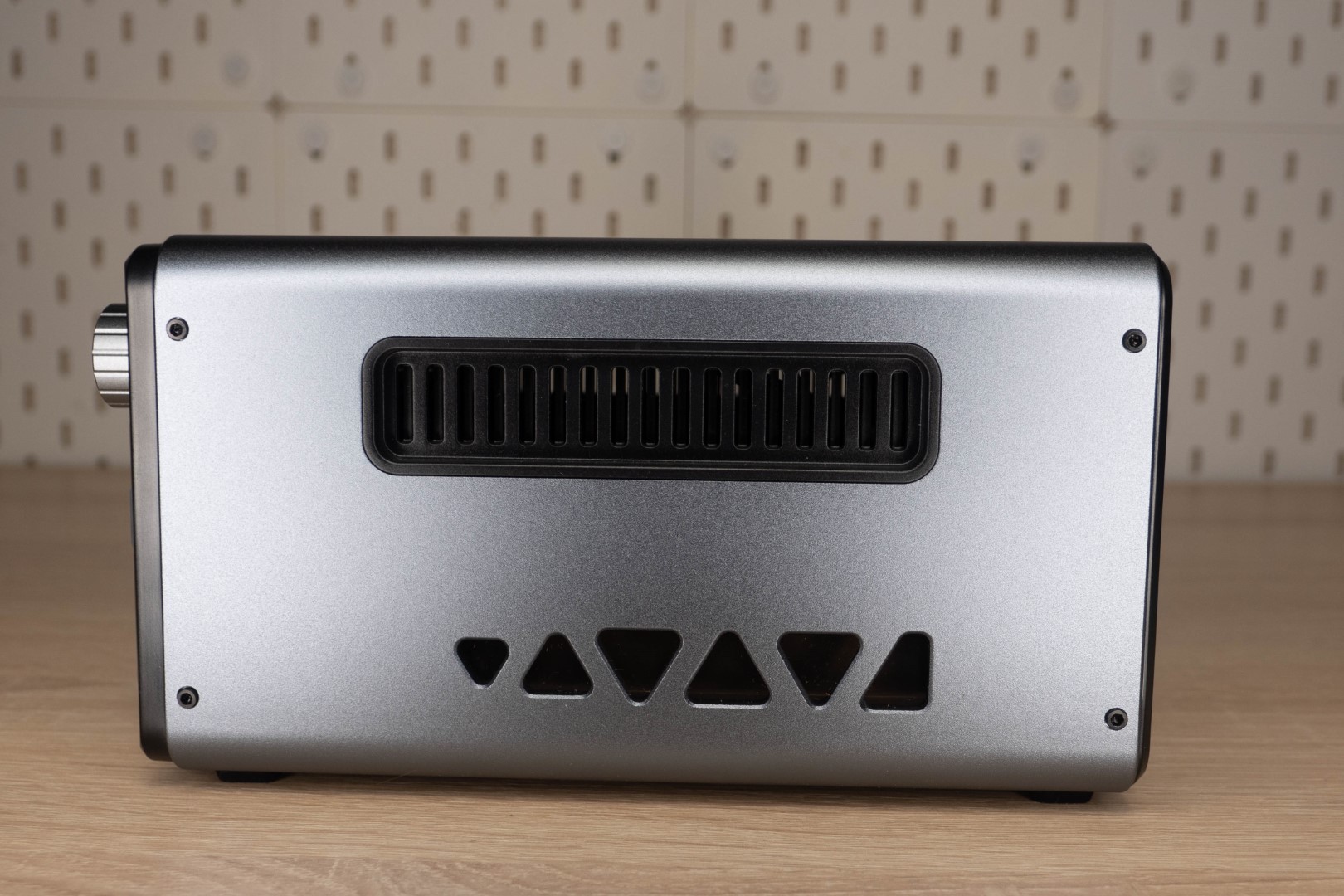

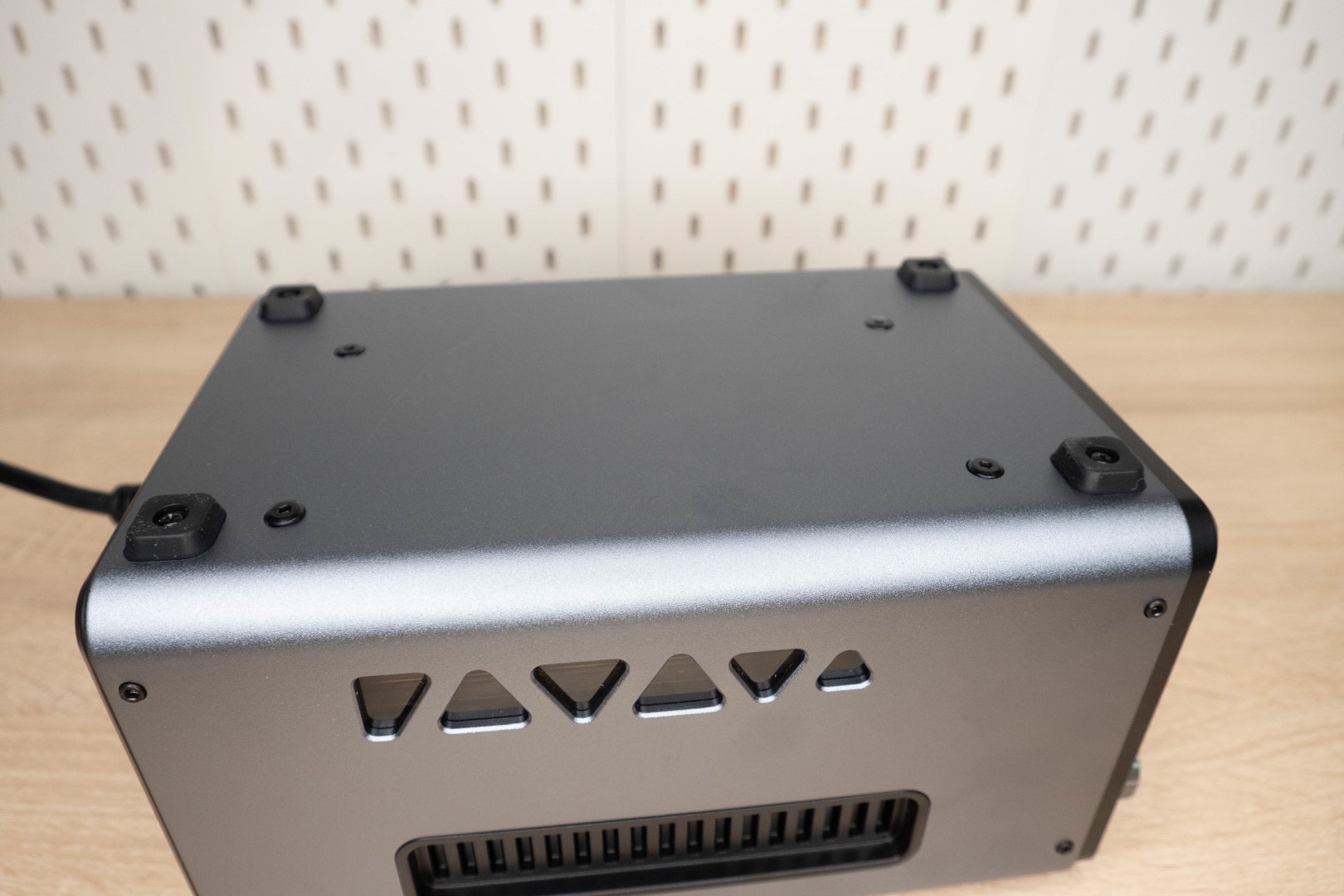

Сбоку есть утопленные вентиляционные окошки, за которые удобно переносить устройство, а треугольные перфорации прикрыты прозрачными вставками. Странно, что не добавили подсветку, думаю смотрелось бы интересно. Снизу установлены резиновые ножки, чтобы корпус не скользил.

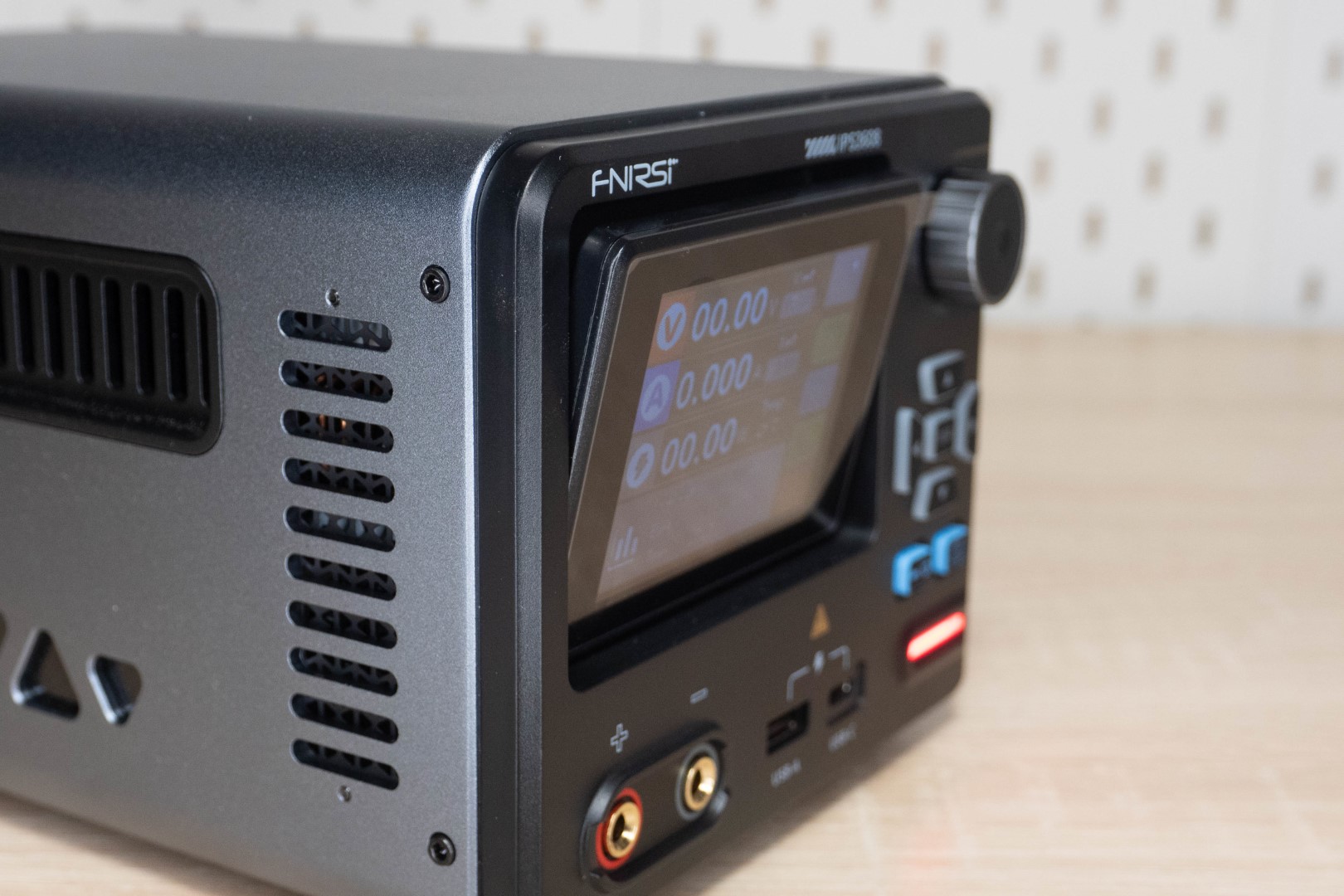

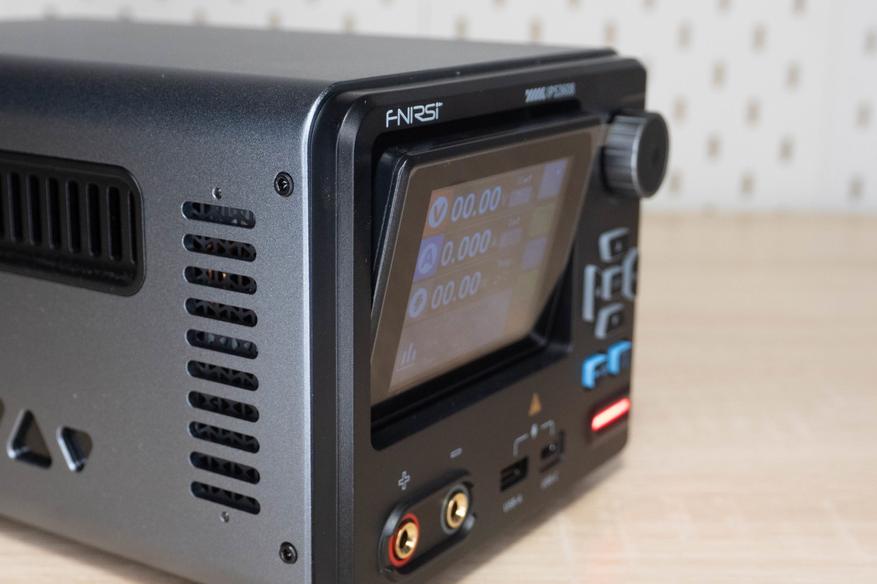

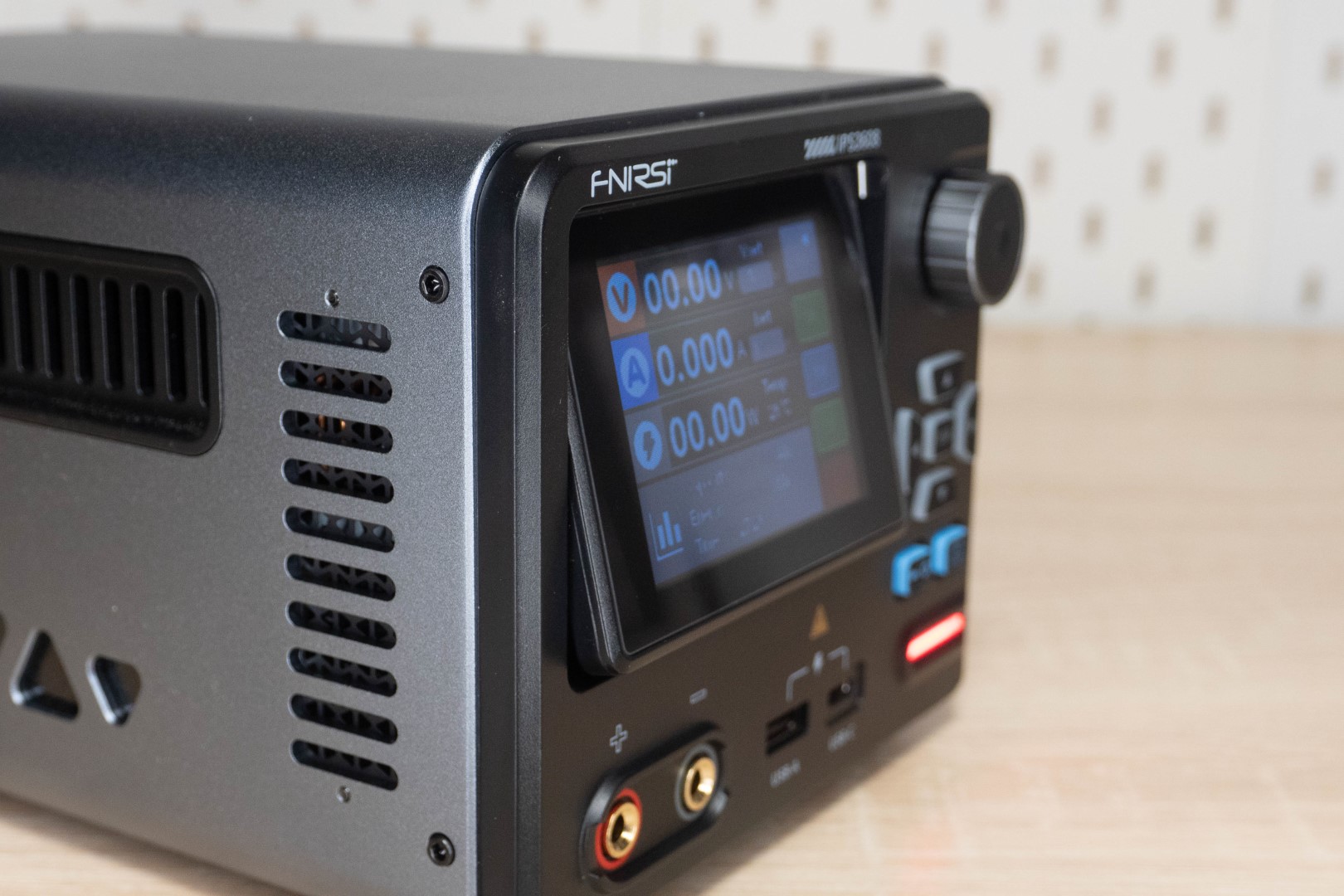

А еще у этой модели есть поворот дисплея. Да, углы не очень большие, но они позволяют заметно улучшить читаемость при установке блока слишком высоко или низко относительно головы пользователя.

Настройки

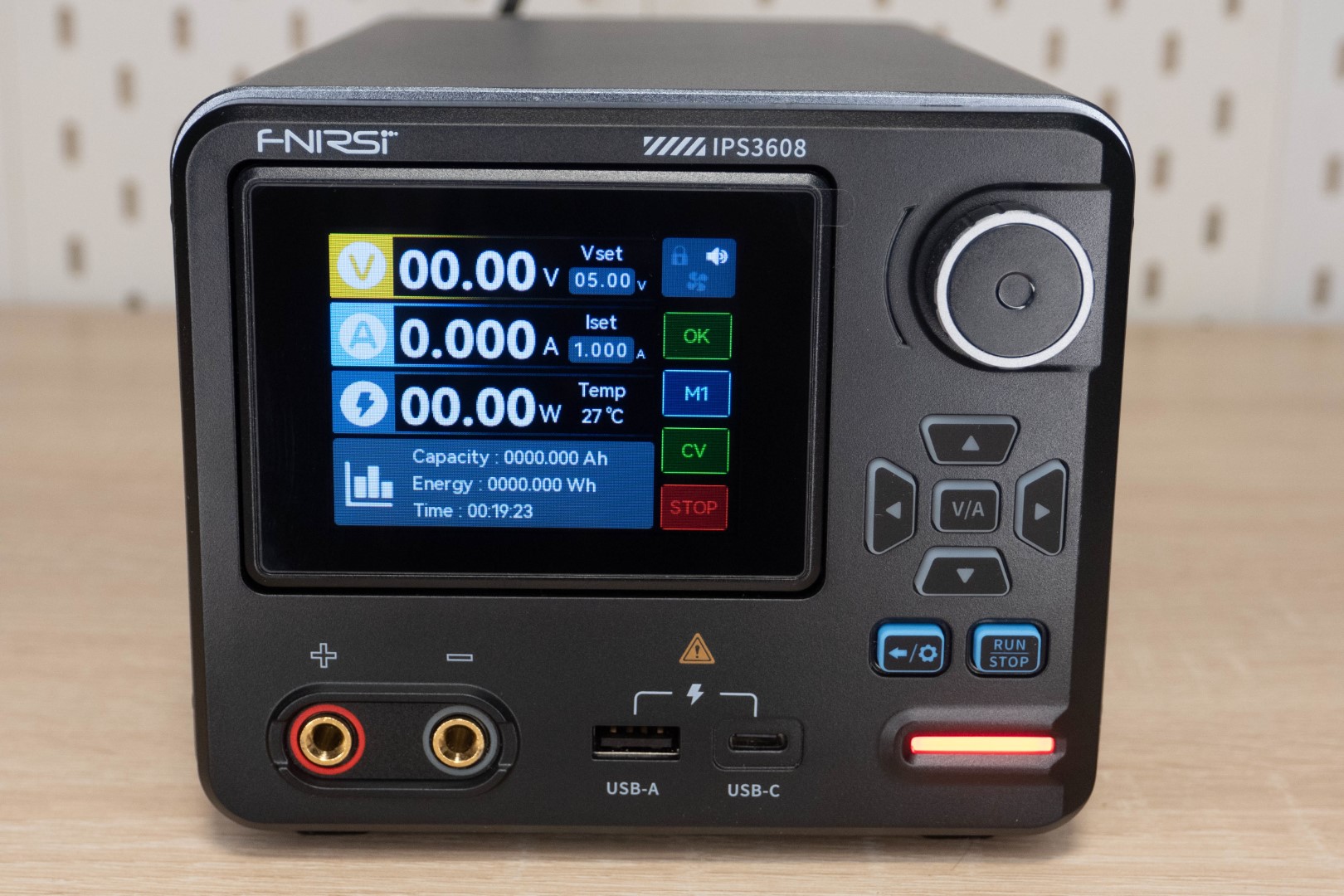

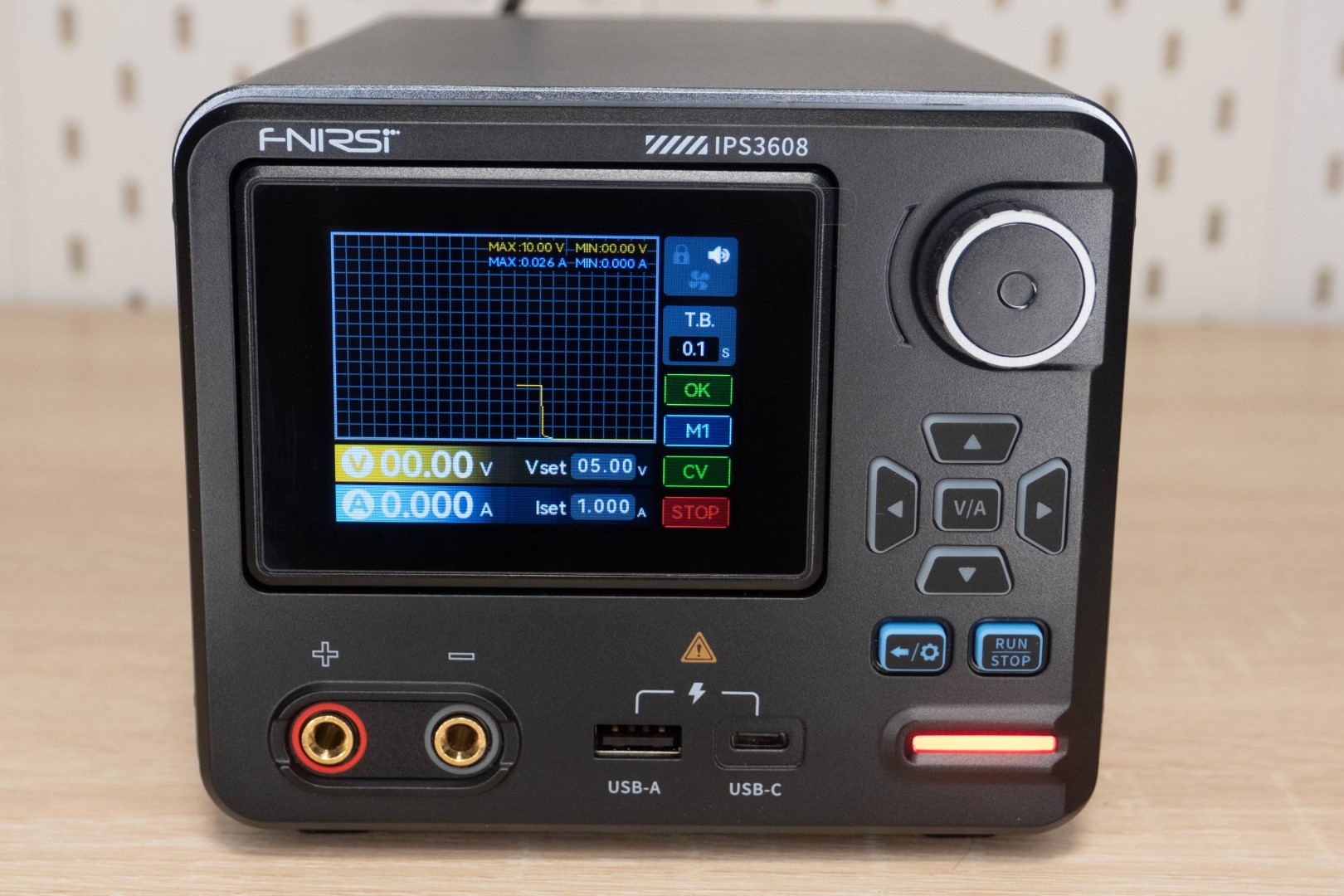

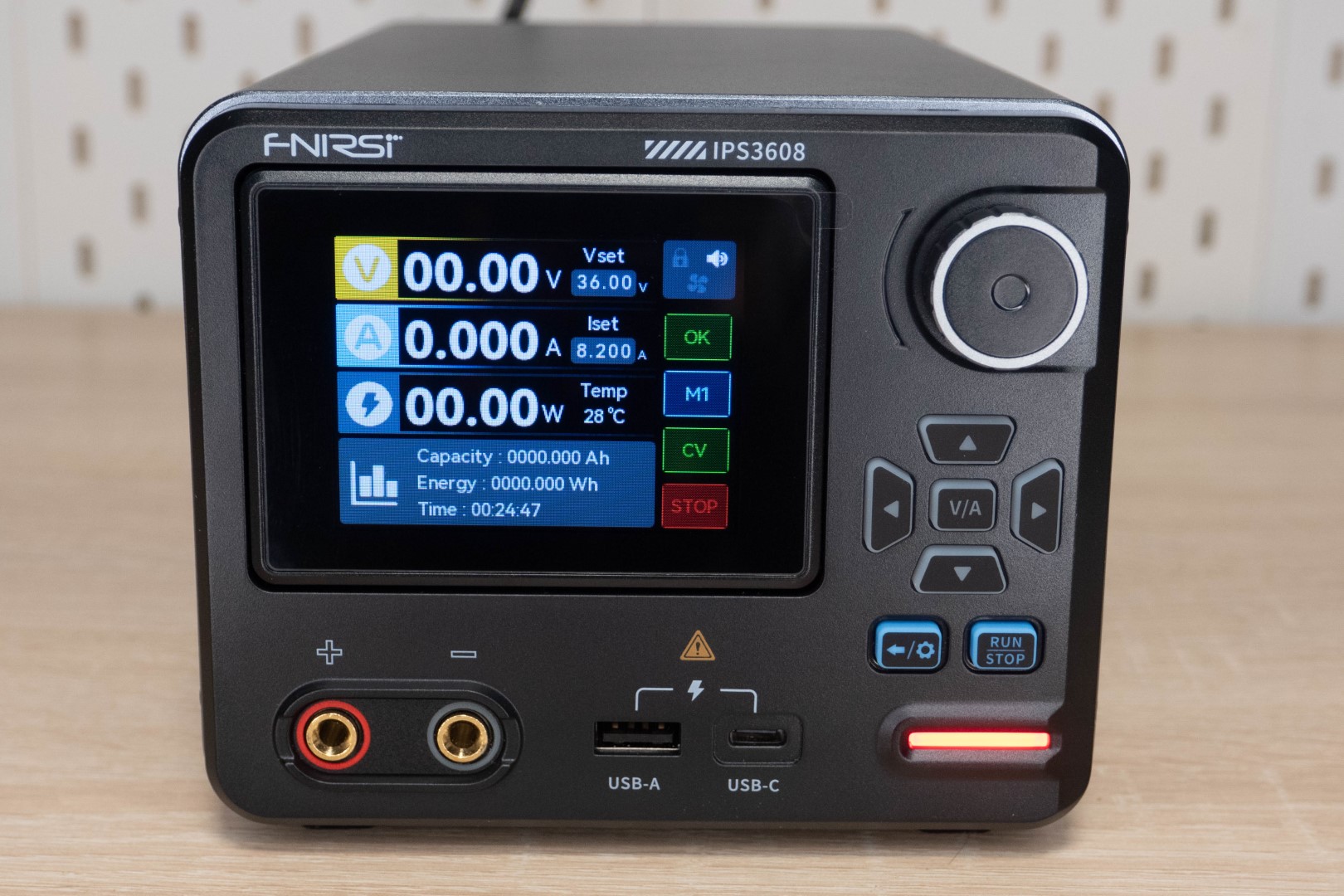

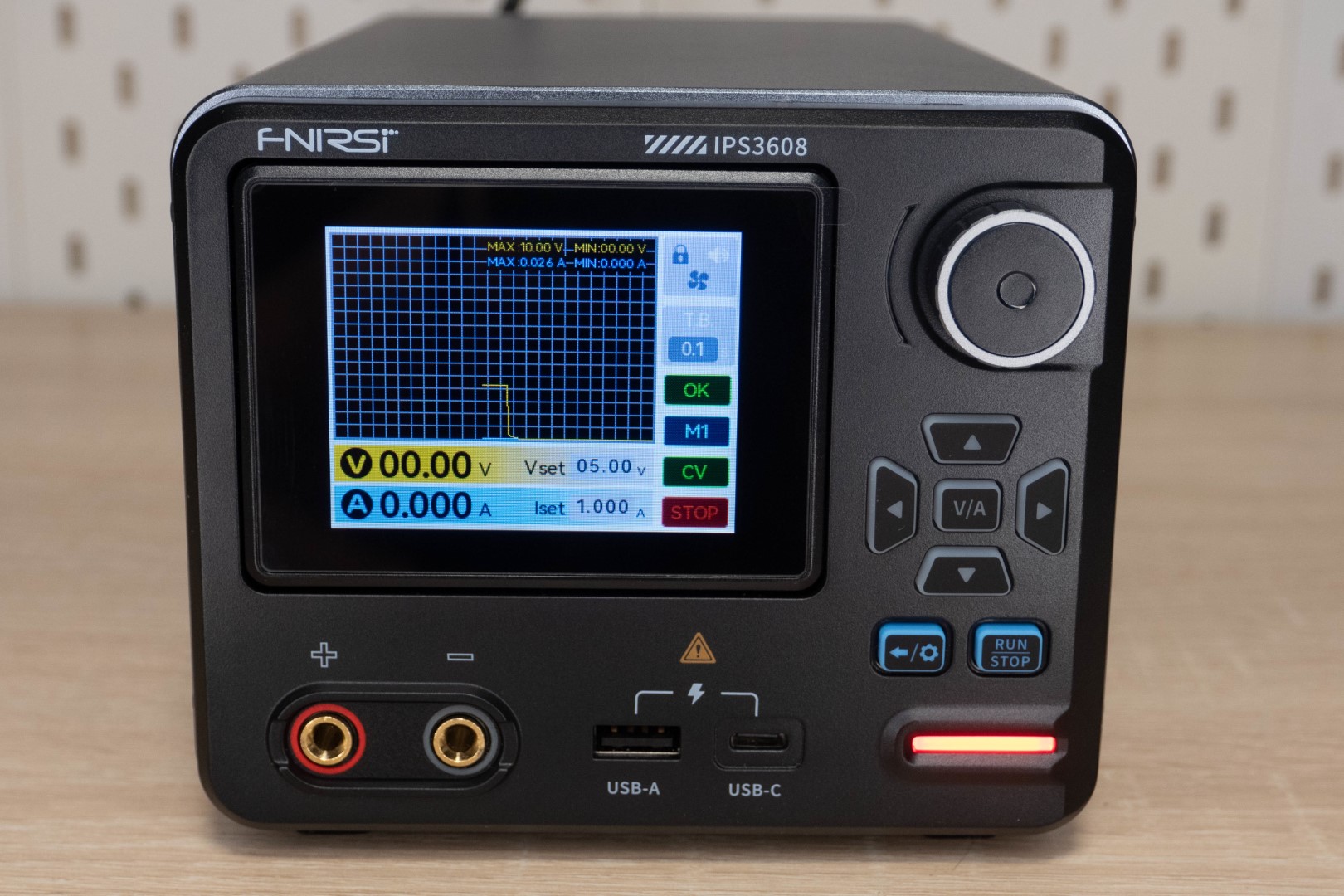

Поворотом энкодера меняется интерфейс: классический, график напряжения/тока, USB выходы. Нажатие на несколько секунд обнуляет статистику, которая отображается на дисплее в данный момент.

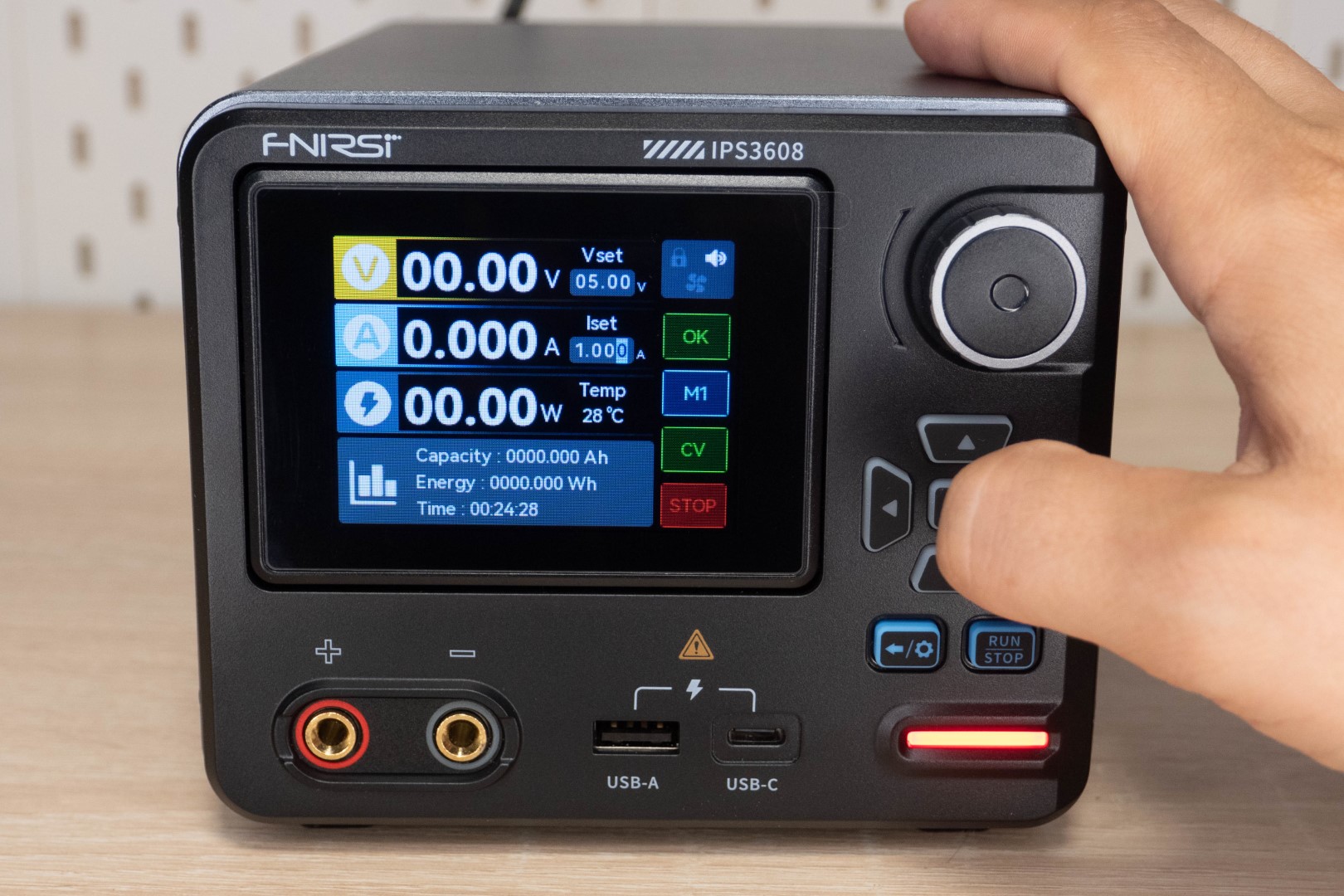

Также активно используется крестовина. Кнопка V/A позволяет регулировать напряжение и ток. Стрелки вправо и влево перемещают курсор по горизонтали, а энкодер меняет значение. Для напряжения шаг 0.01В, для тока 0.001А. Максимальное напряжение 38В, ток 5А. Стрелки вверх и вниз переключают ячейки памяти.

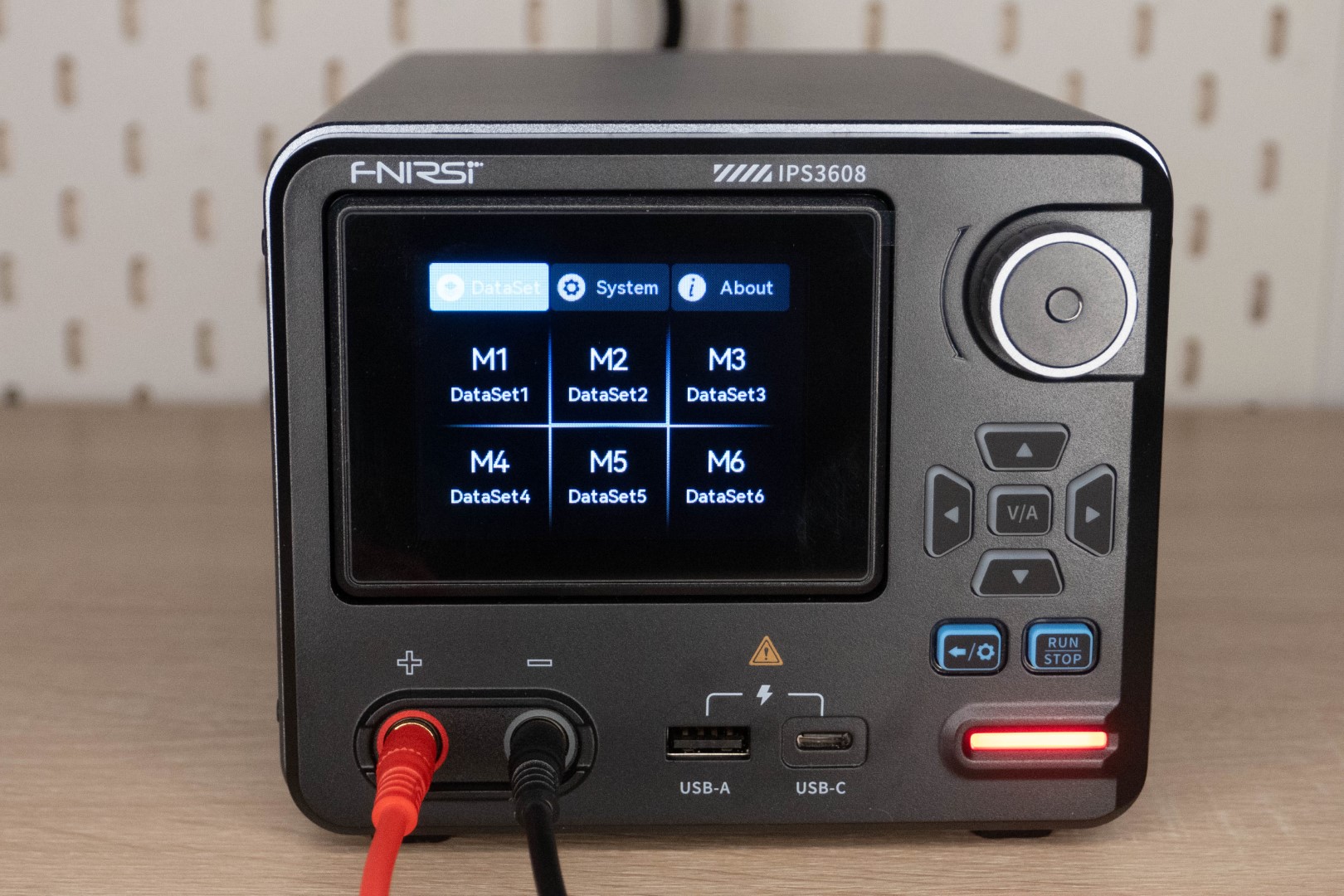

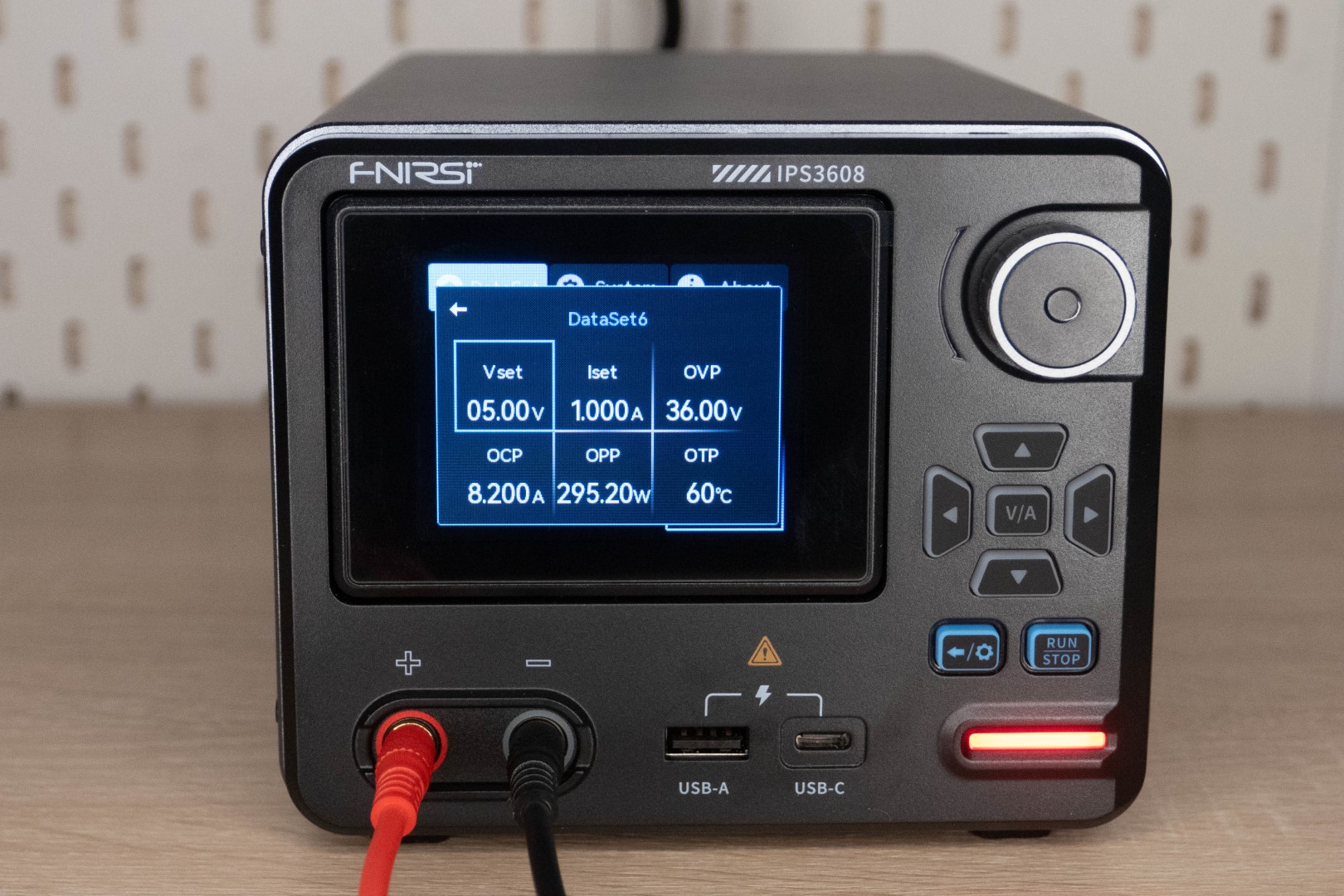

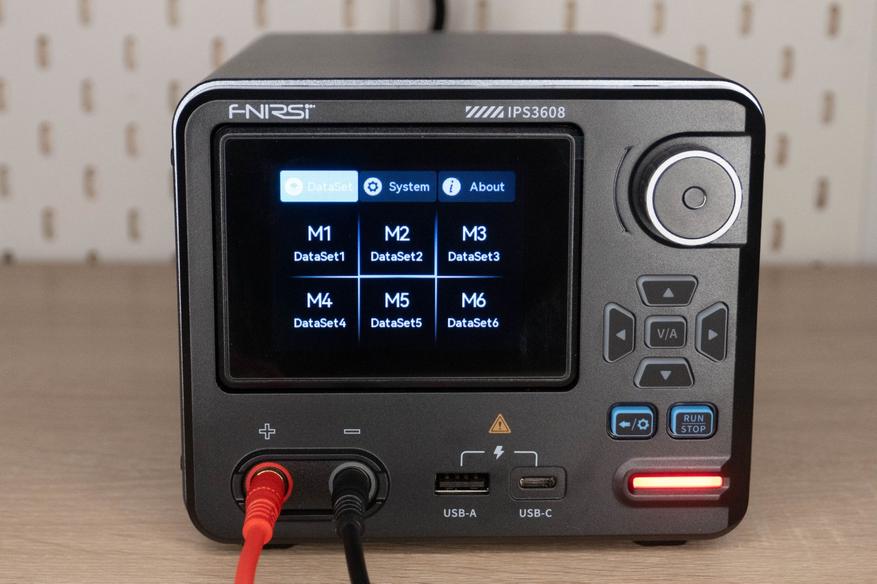

Кнопка с шестеренкой открывает меню параметров, в первой вкладке корректируются ячейки быстрого доступа. Тут можно выставить не только нужное напряжение, но и защиту по максимальным значениям напряжения, тока, мощности и температуры.

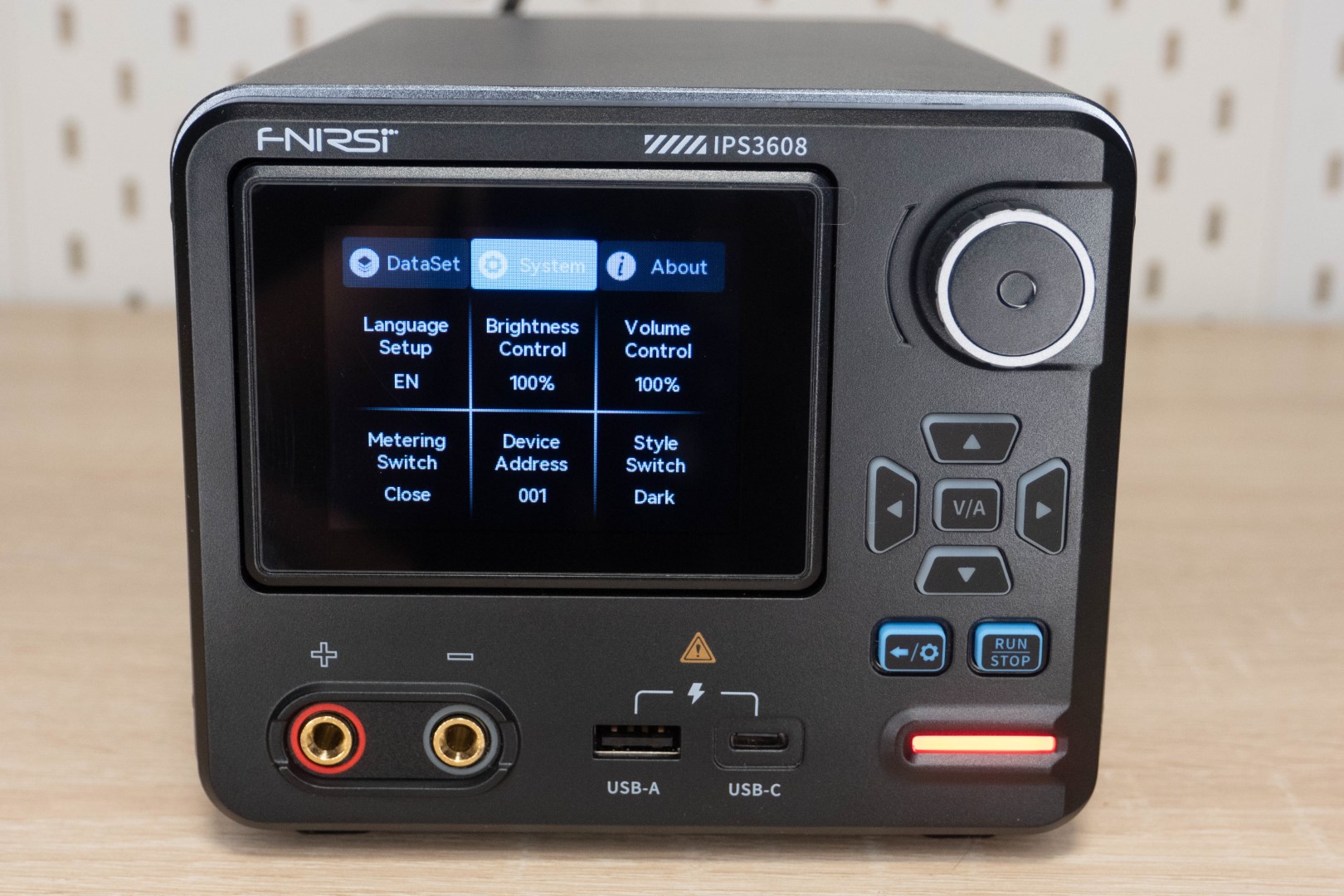

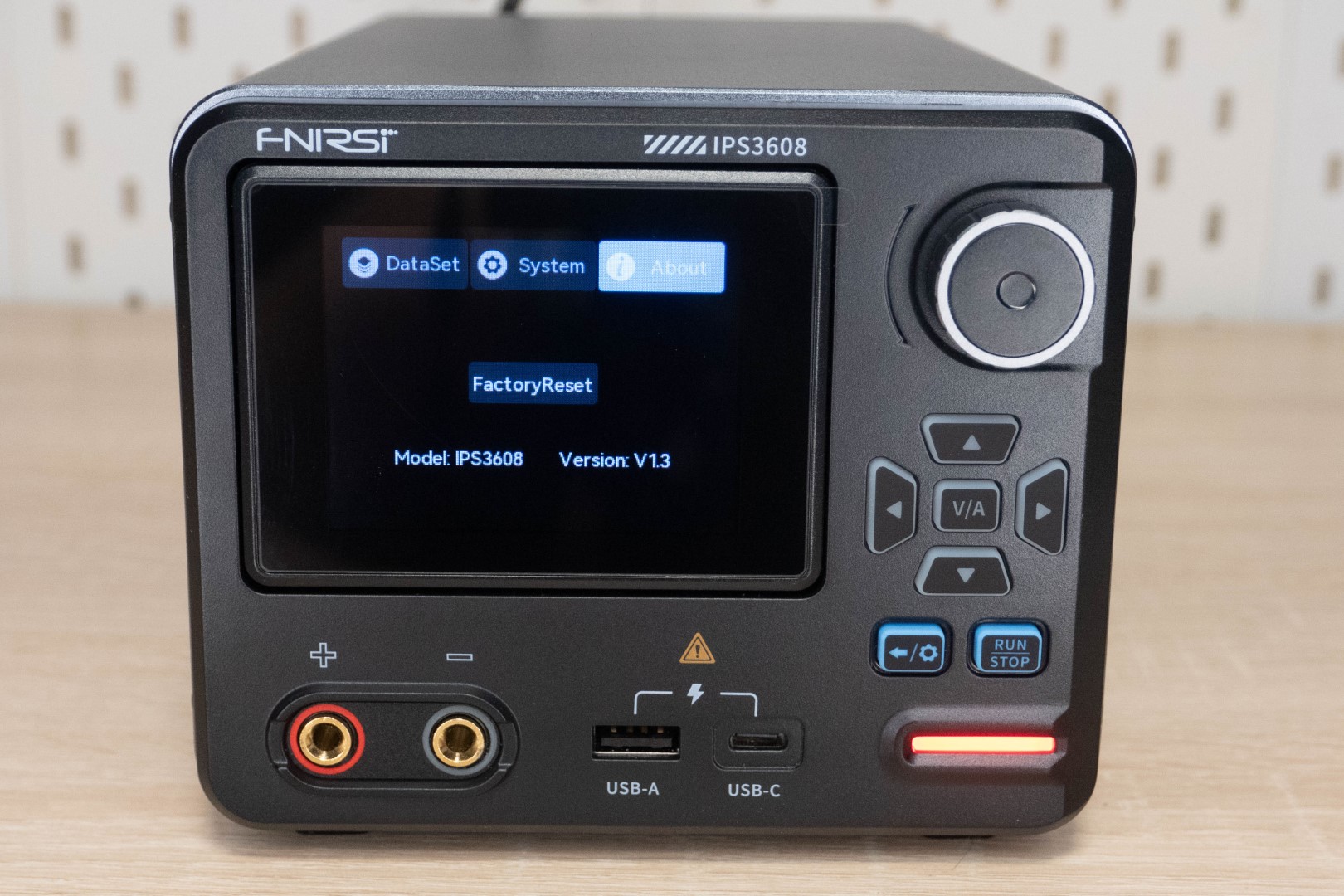

Во второй вкладке находятся настройки системы: язык, яркость, громкость, включать/выключать подсчет статистики, задать порядковый номер устройства если их несколько и сменить тему оформления. В данный момент установлена прошивка 1.3, вот логи обновления:

V1.3_250724 — Оптимизирована защита от короткого замыкания.

V1.2_250513 — Проблема с обновлением данных на странице зарядки: изменено поведение, чтобы данные продолжали обновляться, даже когда эта страница не активна.

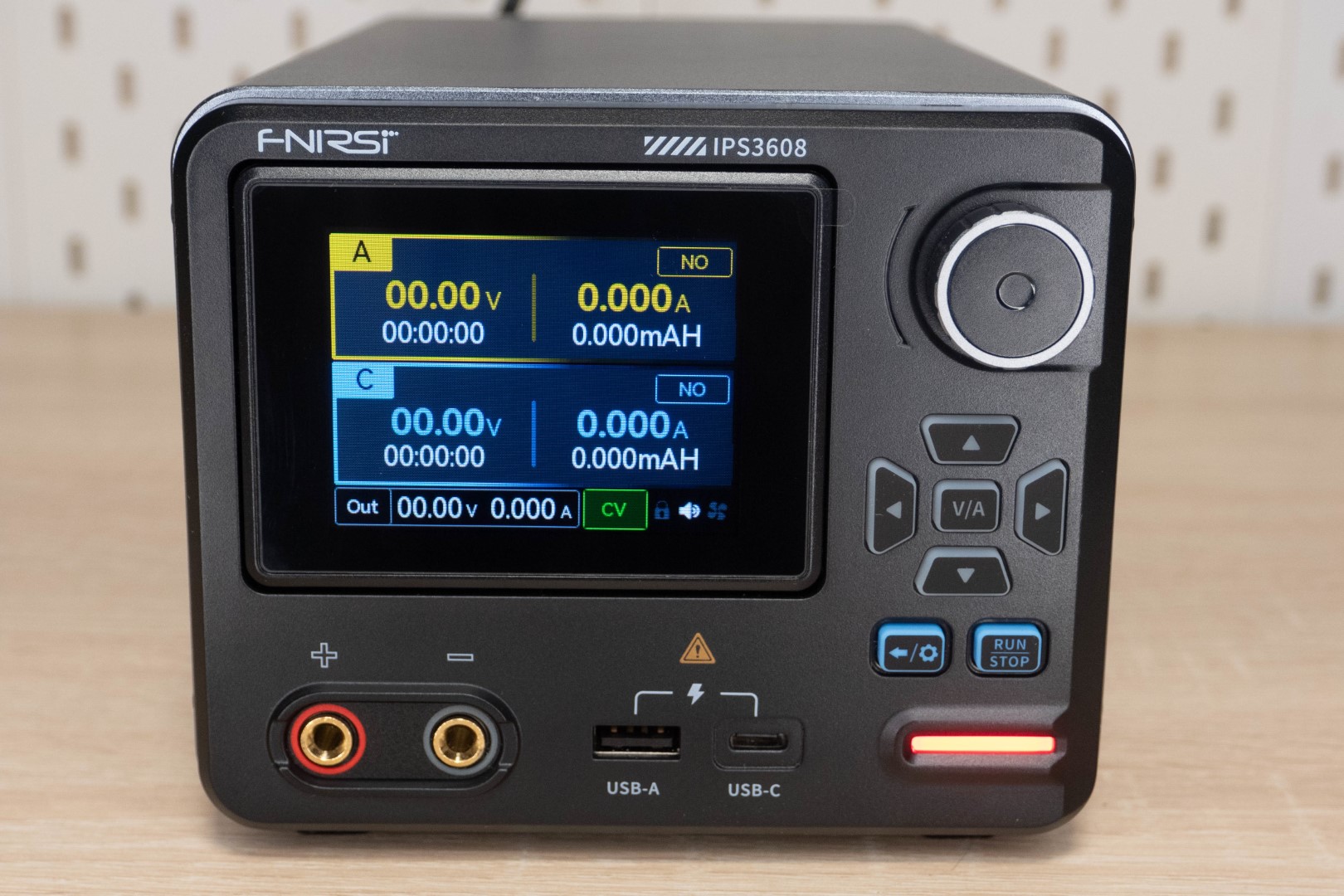

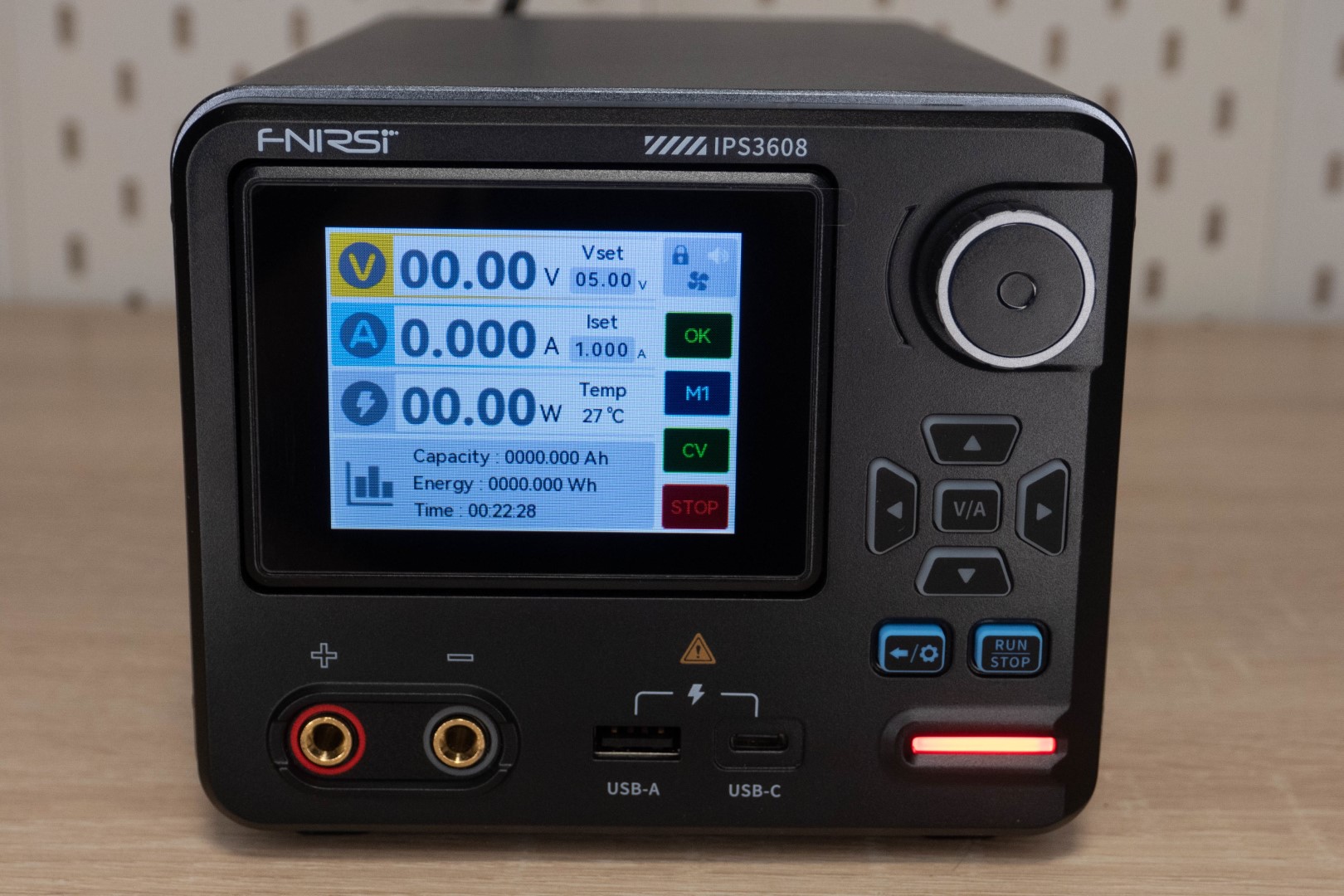

Лично мне кажется, что темная выглядит намного лучше, но может кто привык к светлым тонам. Вживую экран смотрится ярче и не таким зернистым, но всё равно с темным корпусом не очень сочетается.

Тестирование

Для активации выходного каскада необходимо нажать на кнопку RUN/STOP, при этом на экране отобразится текущее напряжение и ток, а индикатор в правой нижней части сменит цвет с красного на зеленый.

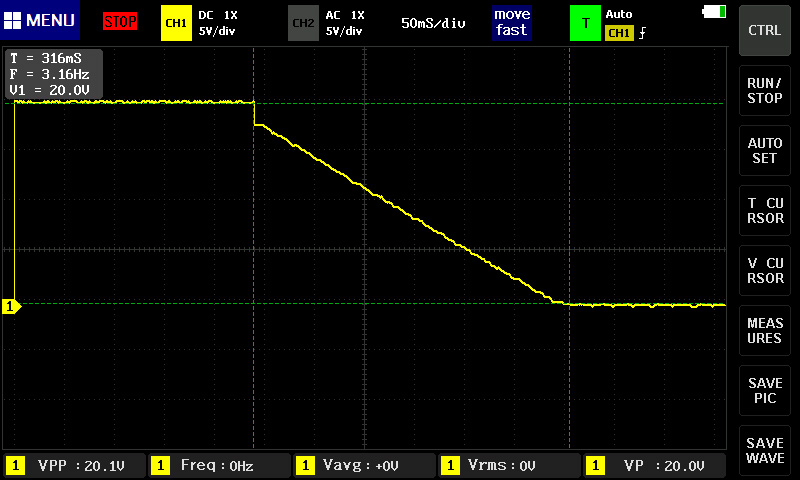

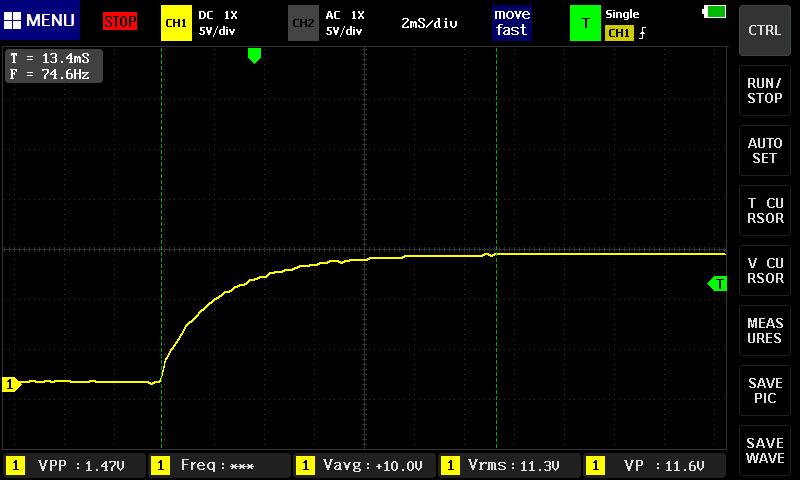

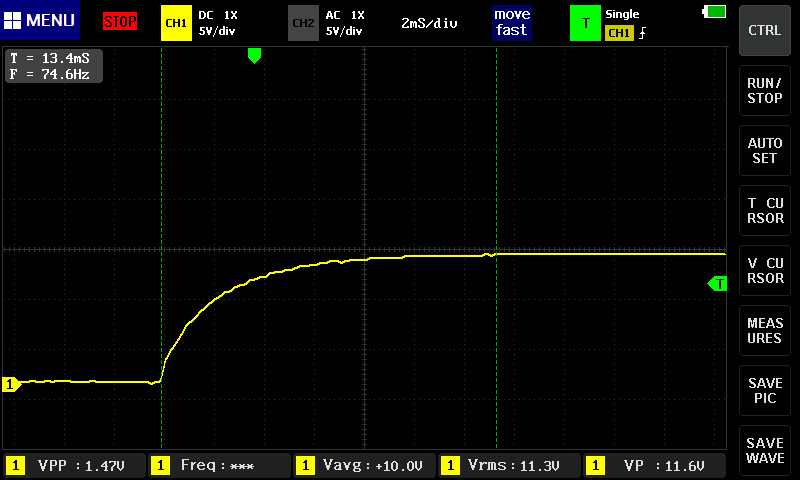

При включении питания на рабочее напряжение блок выходит за 13мс, при выключении в ноль опускается за 316мс.

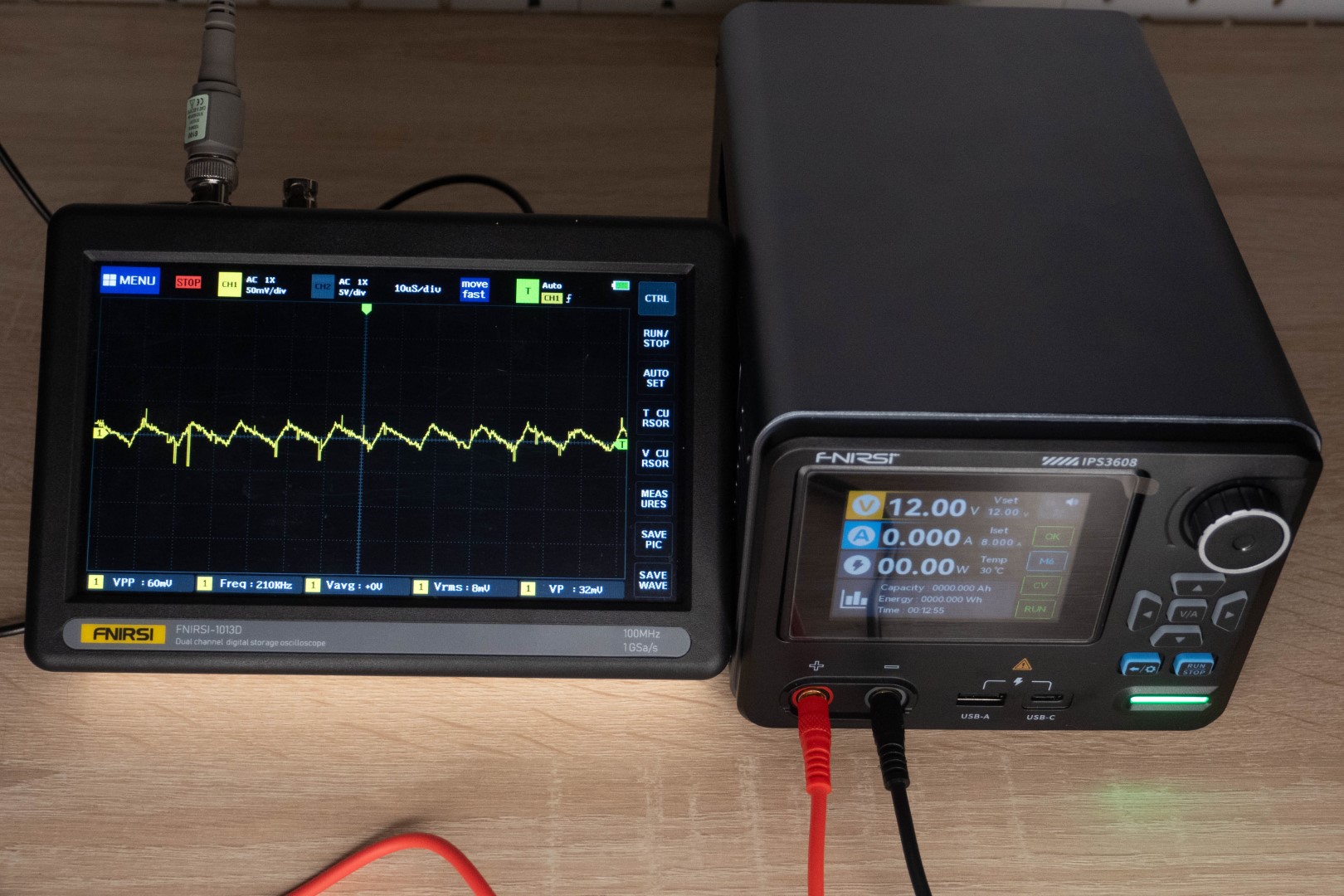

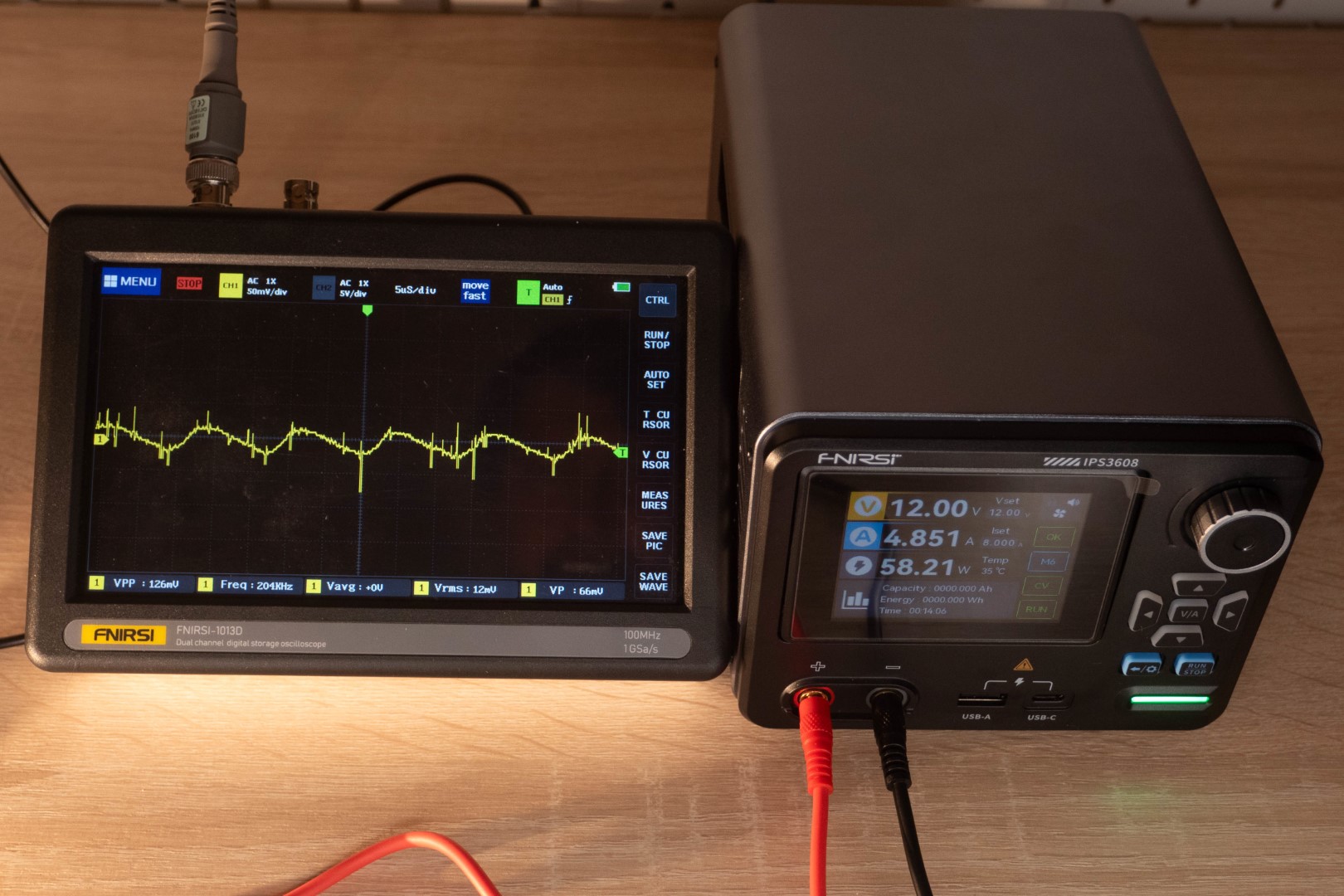

Ну и раз достал осциллограф, измерил пульсации на холостом ходу и под нагрузкой. С учетом «иголок», они составили 60мВ и 120мВ, соответственно. Если отфильтровать, будет порядка 30-50мВ.

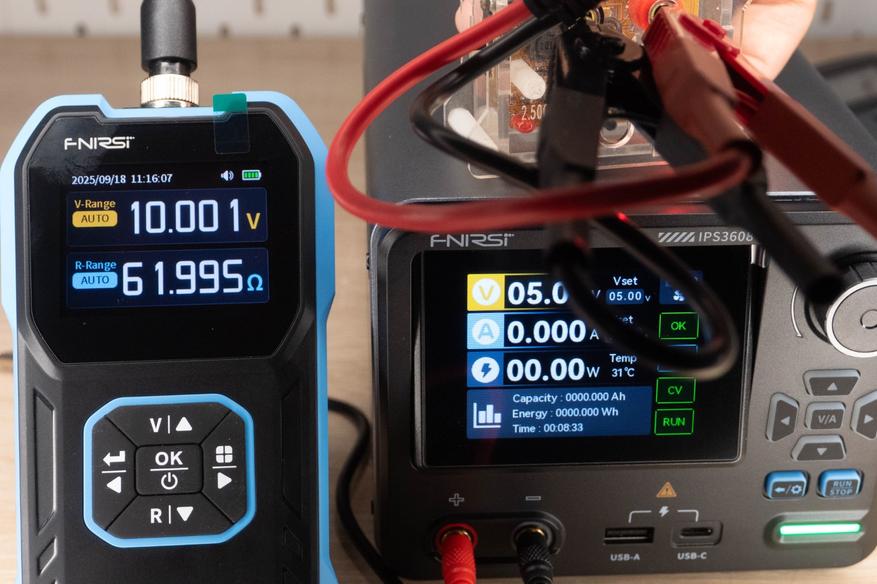

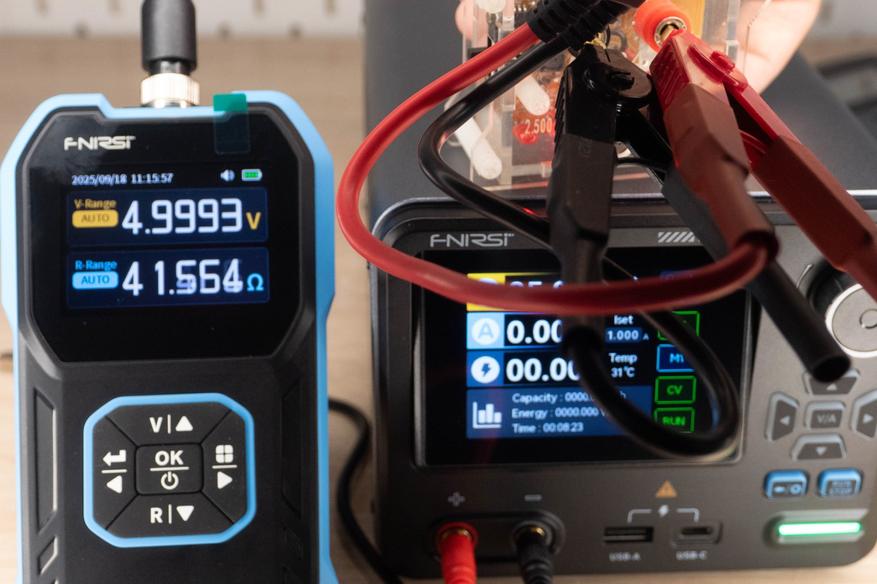

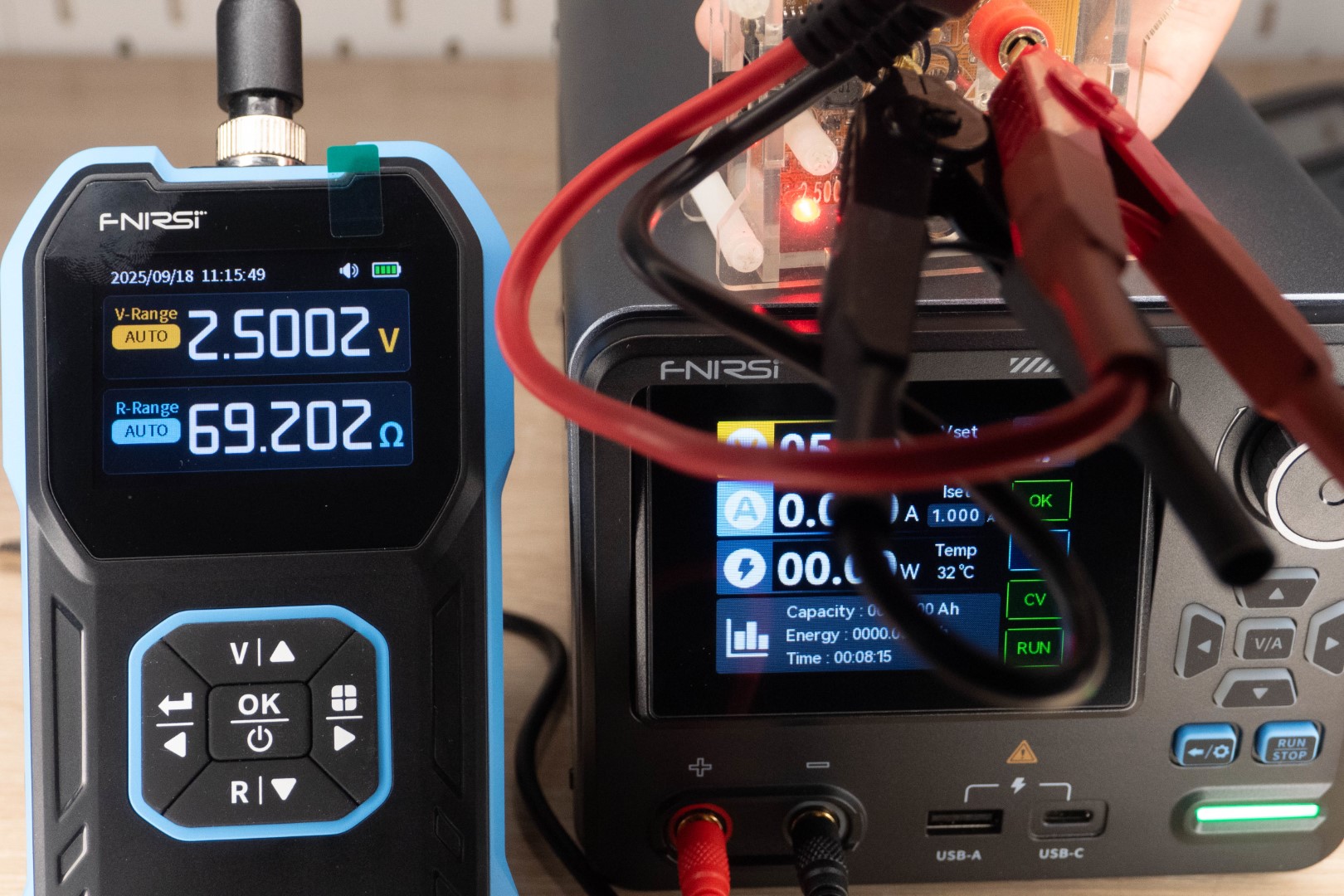

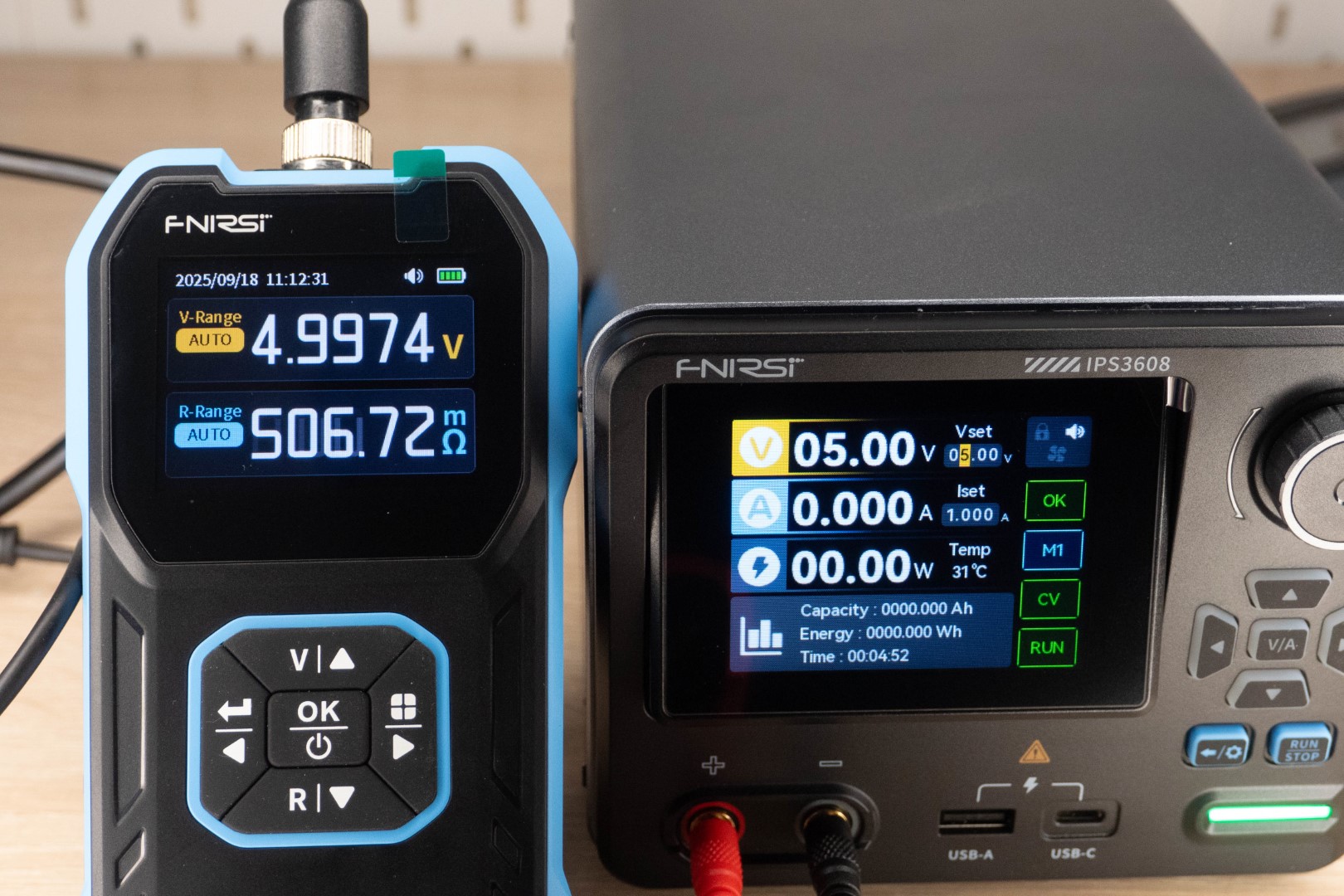

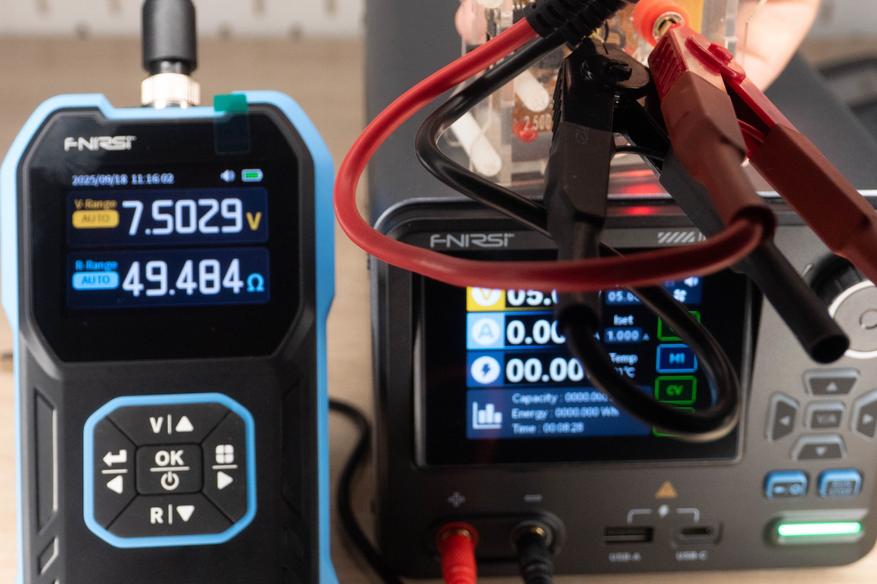

Для проверки точности показаний использовал Fnirsi Hrm-10, это самое точное оборудование из того, что у меня имеется. При подключении к ИОН, отклонение было на уровне тысячных.

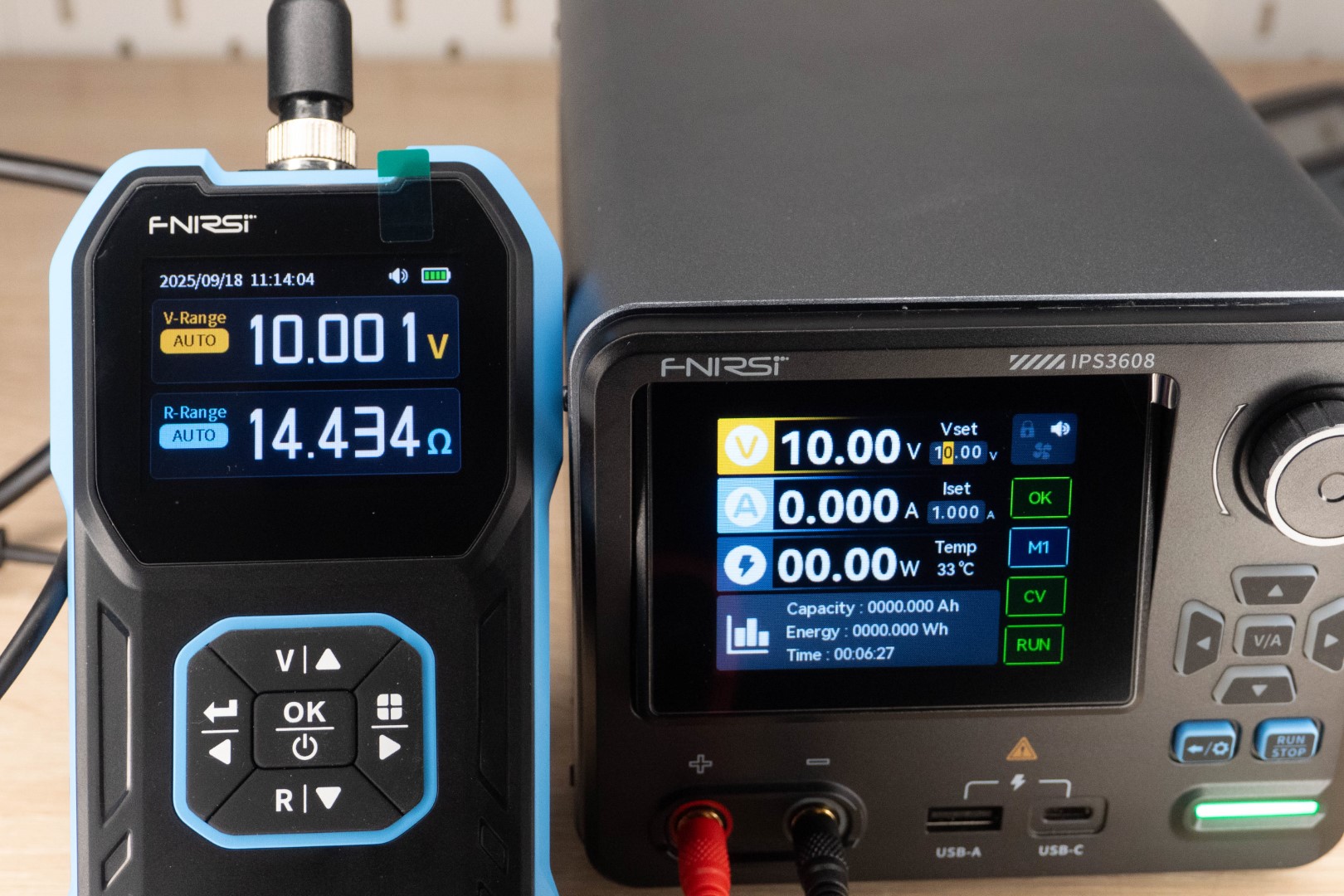

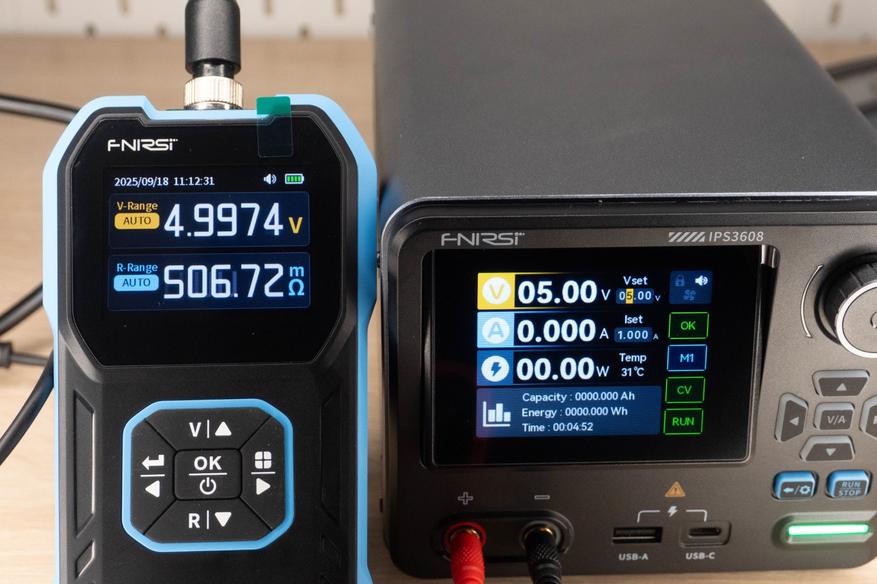

У блока питания разбег так же получился в тысячные Вольта во всем диапазоне напряжения.

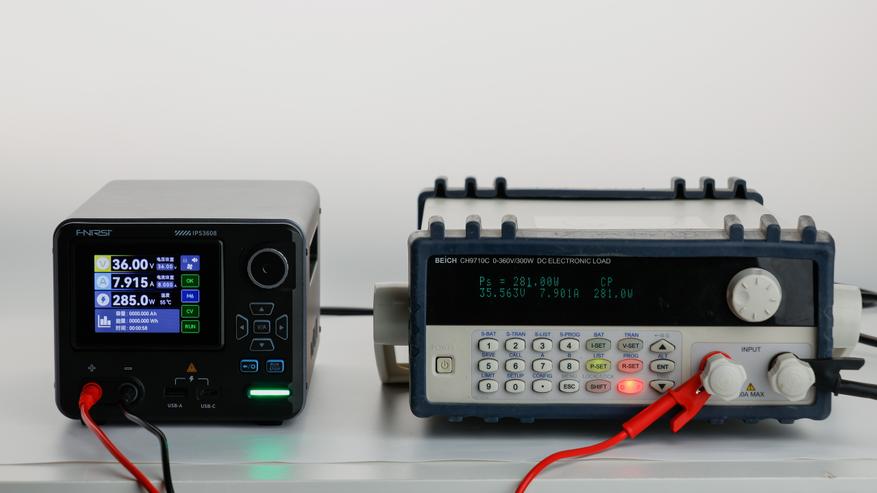

С током чуть сложнее, т.к. у меня нет нагрузки, способной выдавать сверхточные значения, но я нашел фото от самих фнирси с показаниями на максимальной выходной мощности.

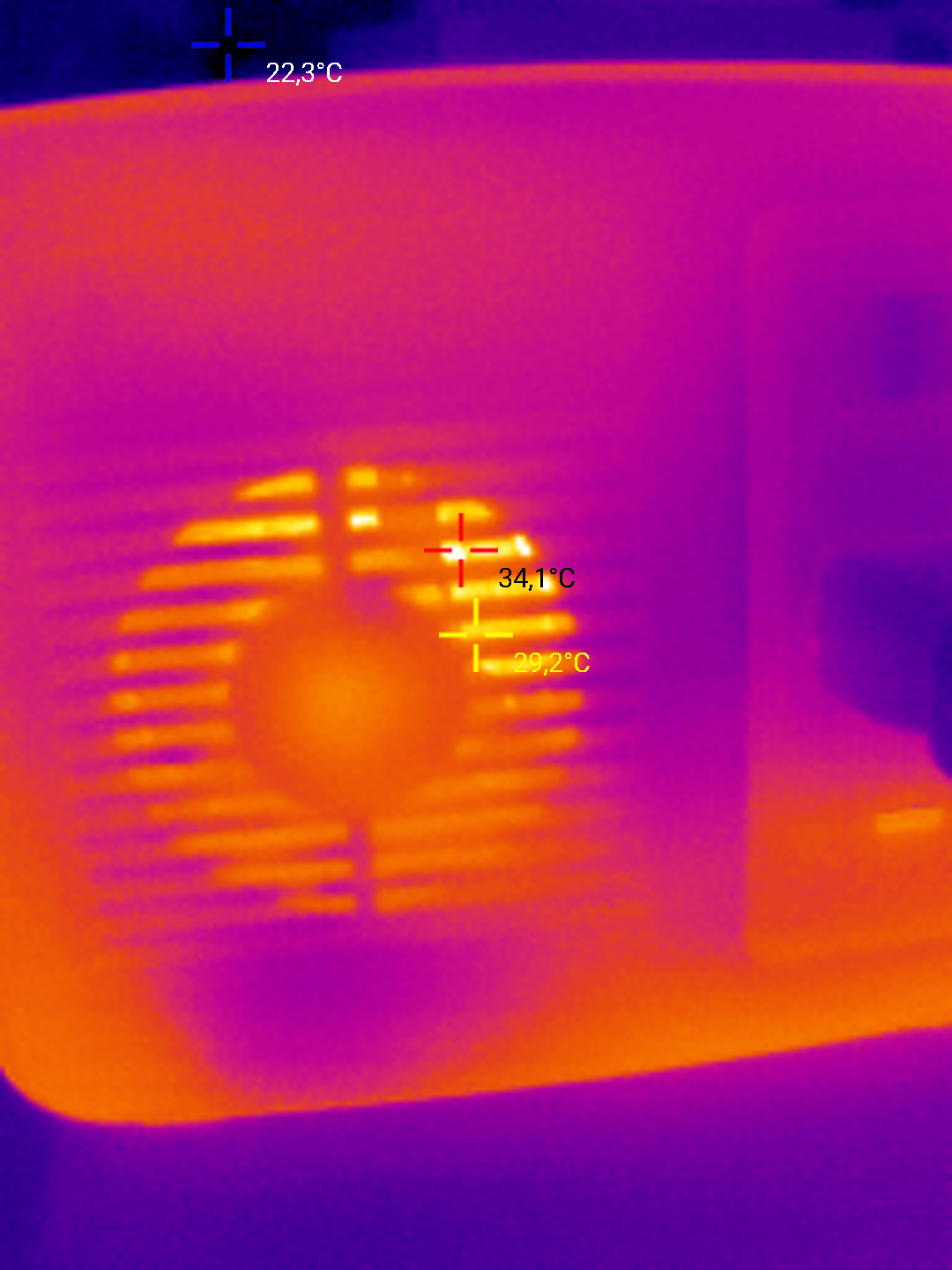

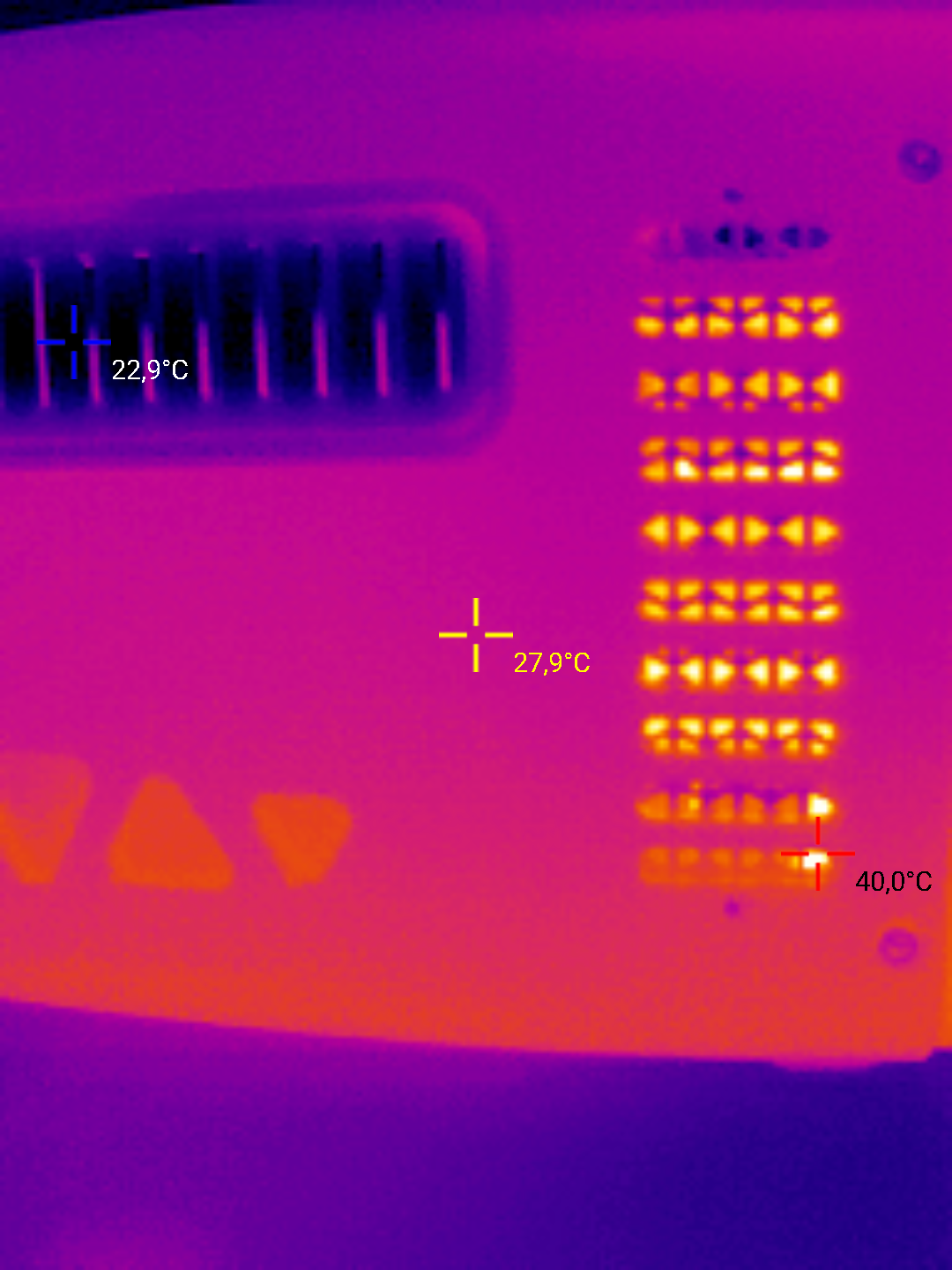

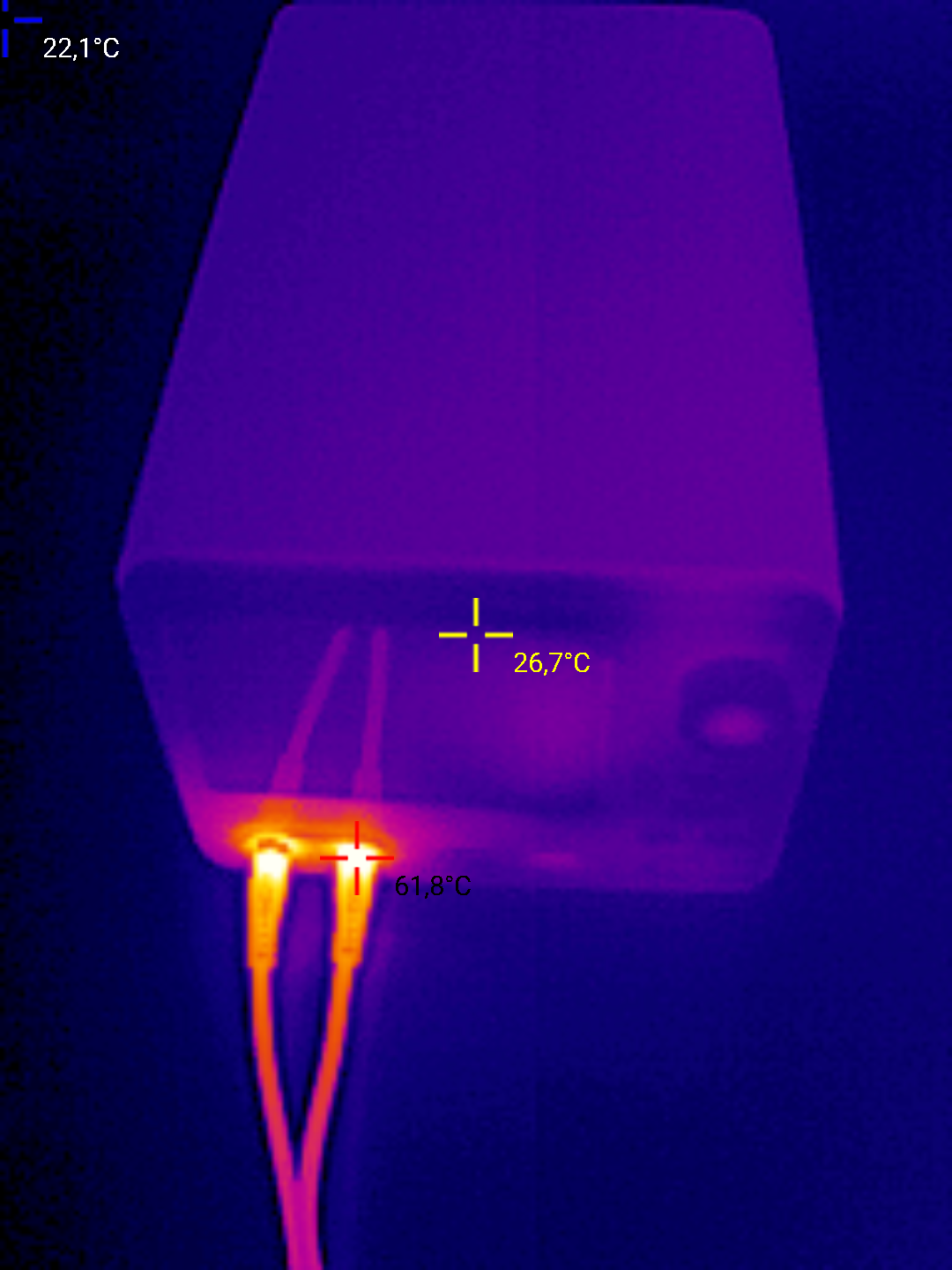

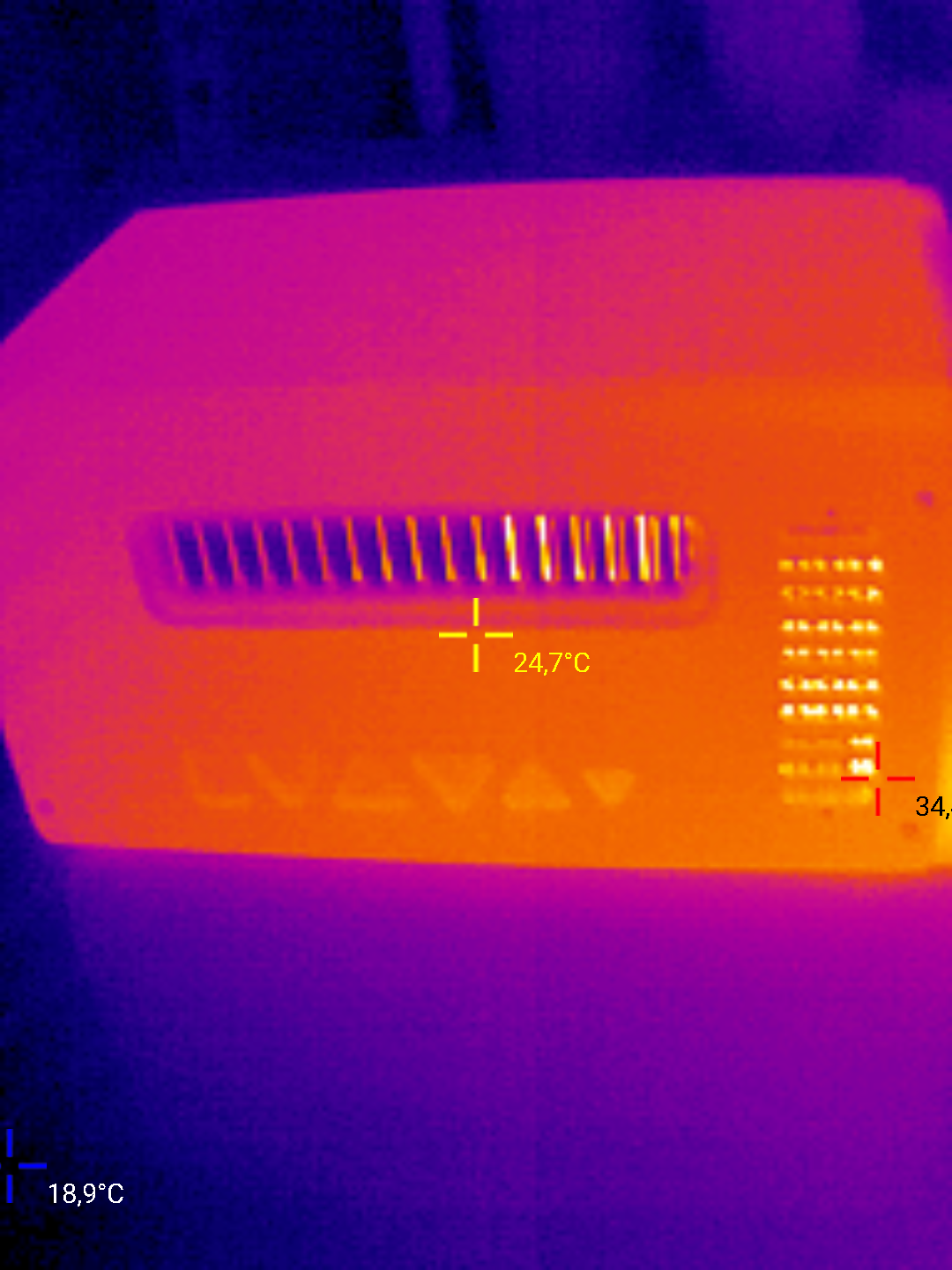

Спустя 10 минут при максимальном токе, температура на дисплее достигла 60 градусов и выход был отключен для защиты от перегрева. Правда на снимках тепловизора корпус и элементы внутри него едва прогрелись до 40 градусов и самой горячей частью были коннекторы кабелей. Если в настройках увеличить предел до 99 градусов, под максимальной нагрузкой за час температура достигла 80+ градусов и нормализовалась, так что и без строгих ограничений можно использовать блок продолжительное время, главное не перекрывать вентиляционные отверстия.

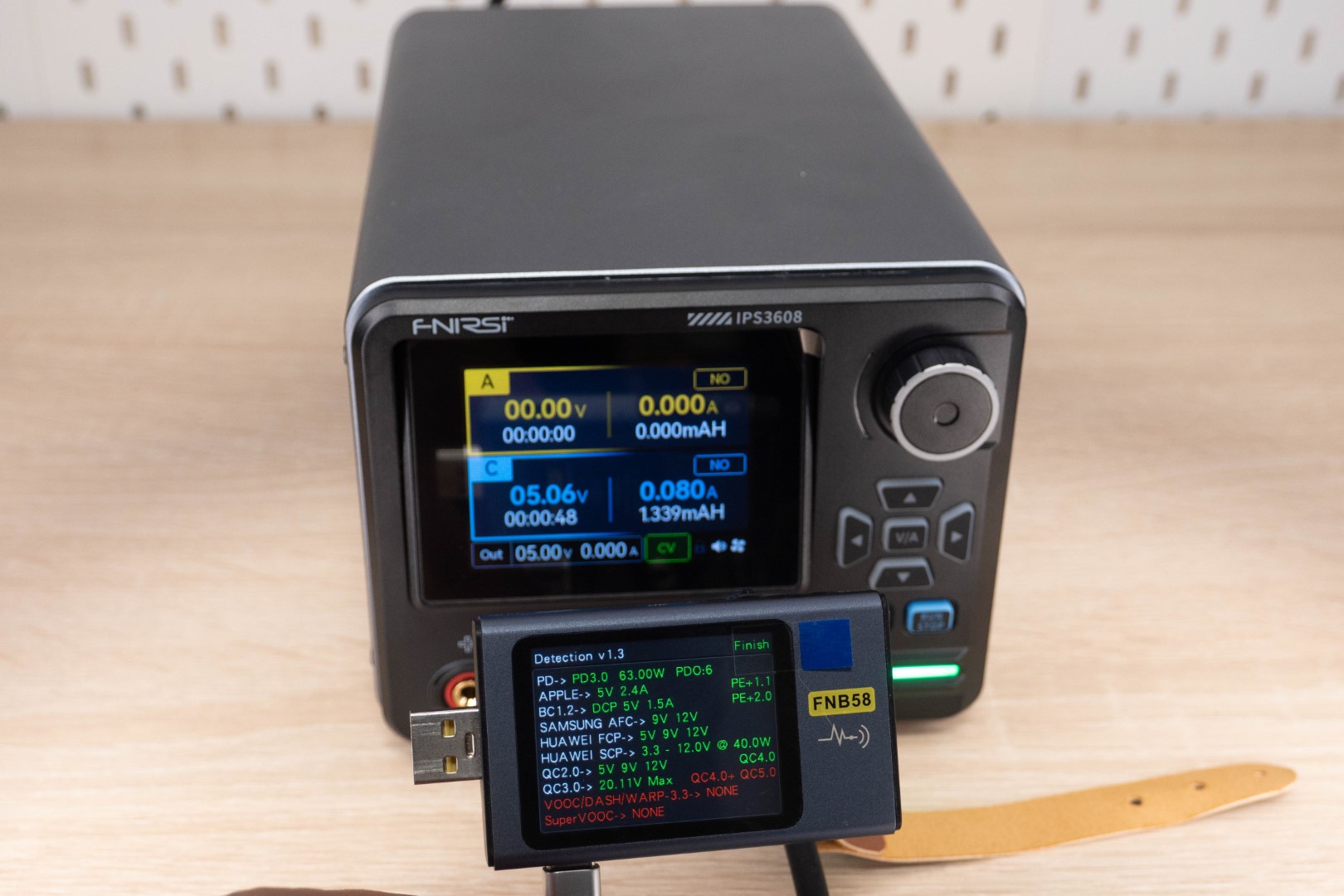

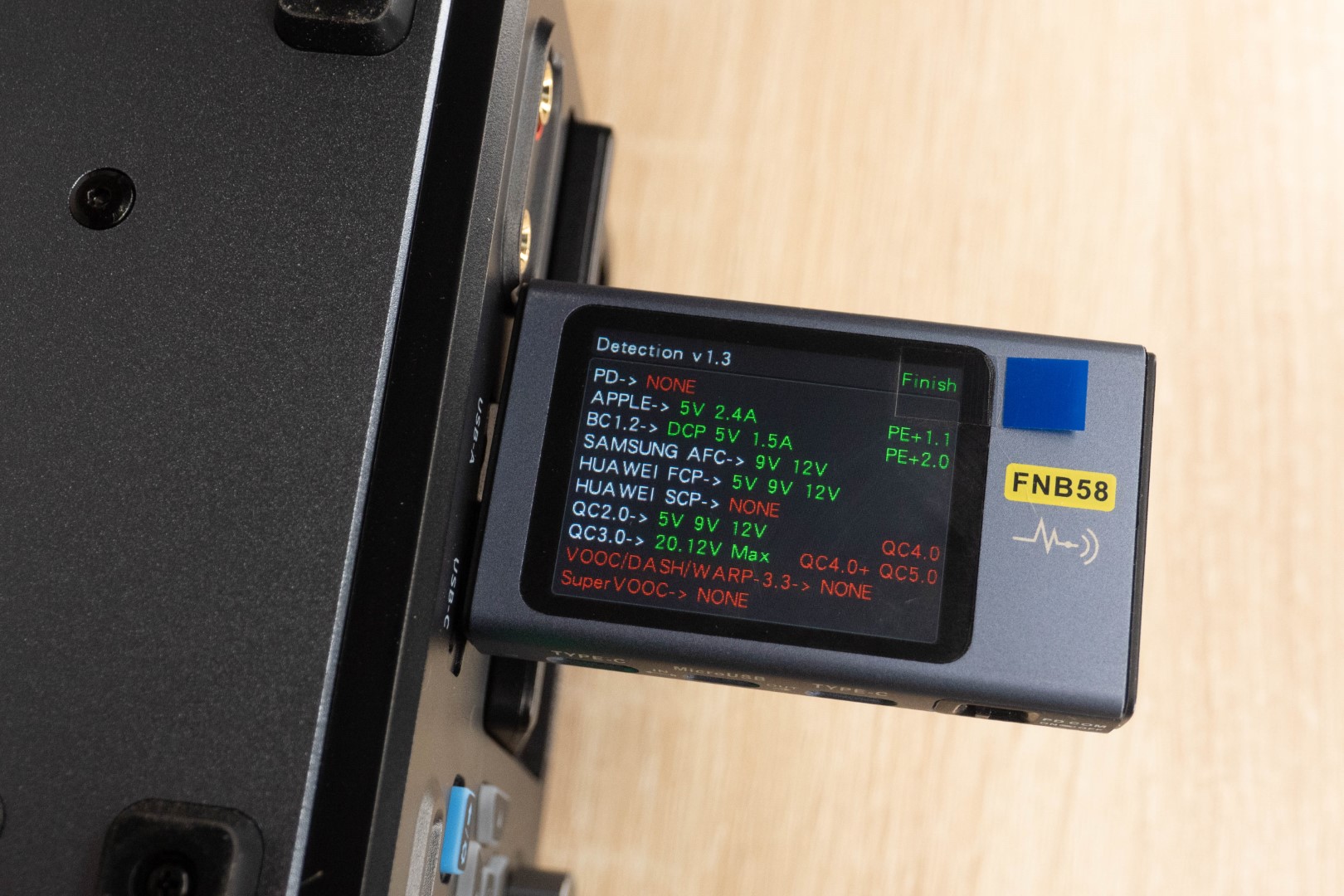

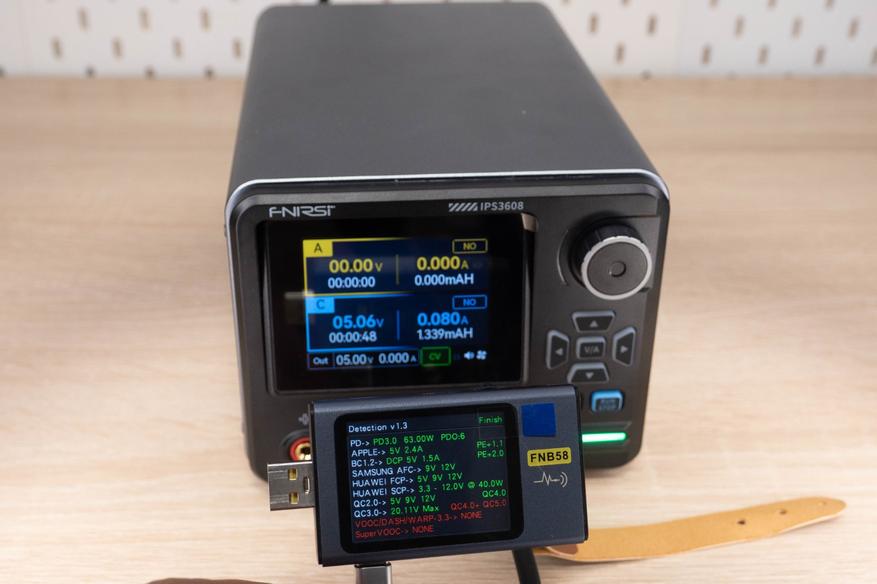

Что касается USB выходов, USB-A поддерживает протоколы до QC 3.0, Type-C до PD 3.0 65Вт.

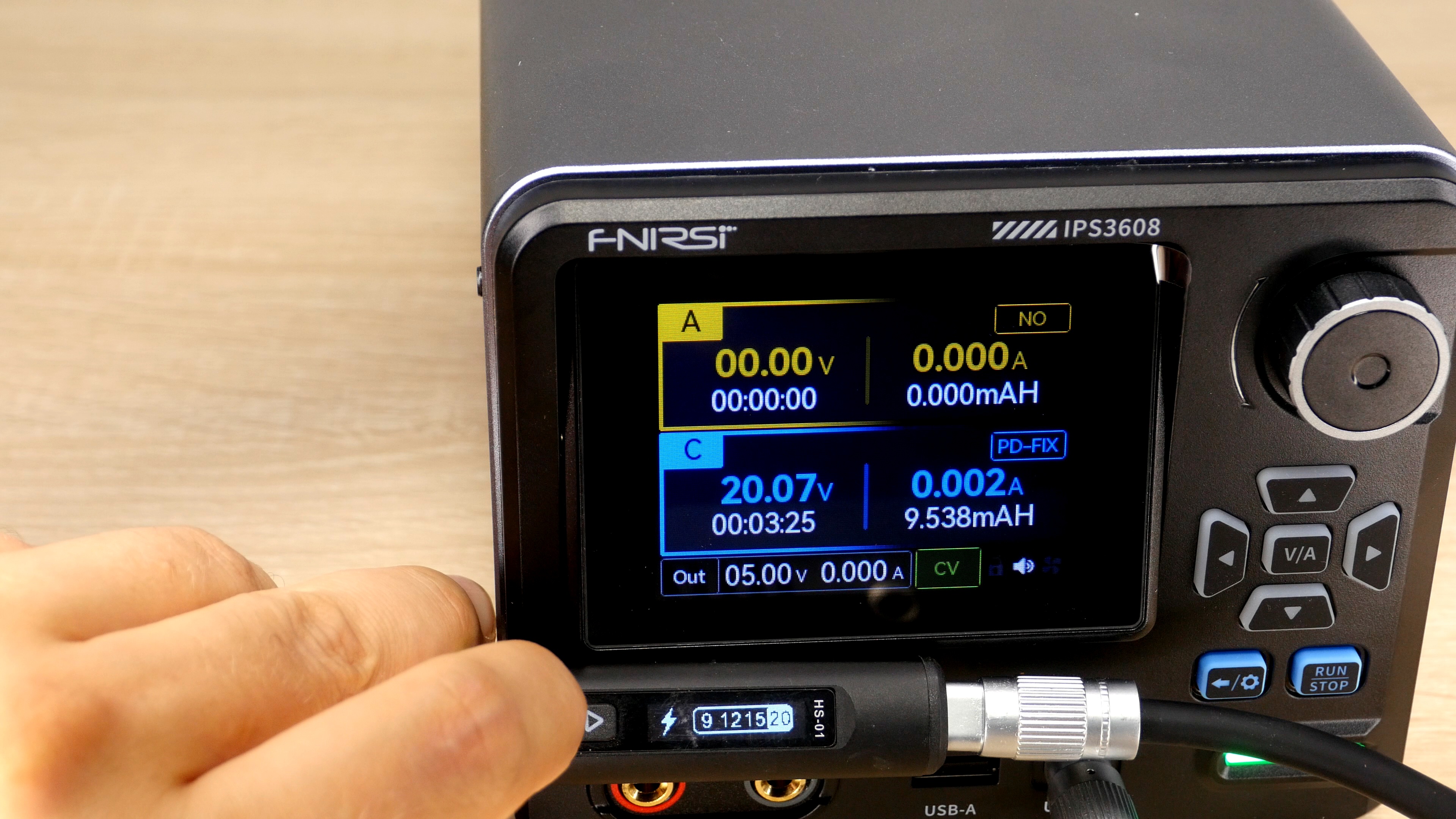

Триггер подключаемых учтройств срабатывает корректно, выходное напряжение соответствует запрошенному.

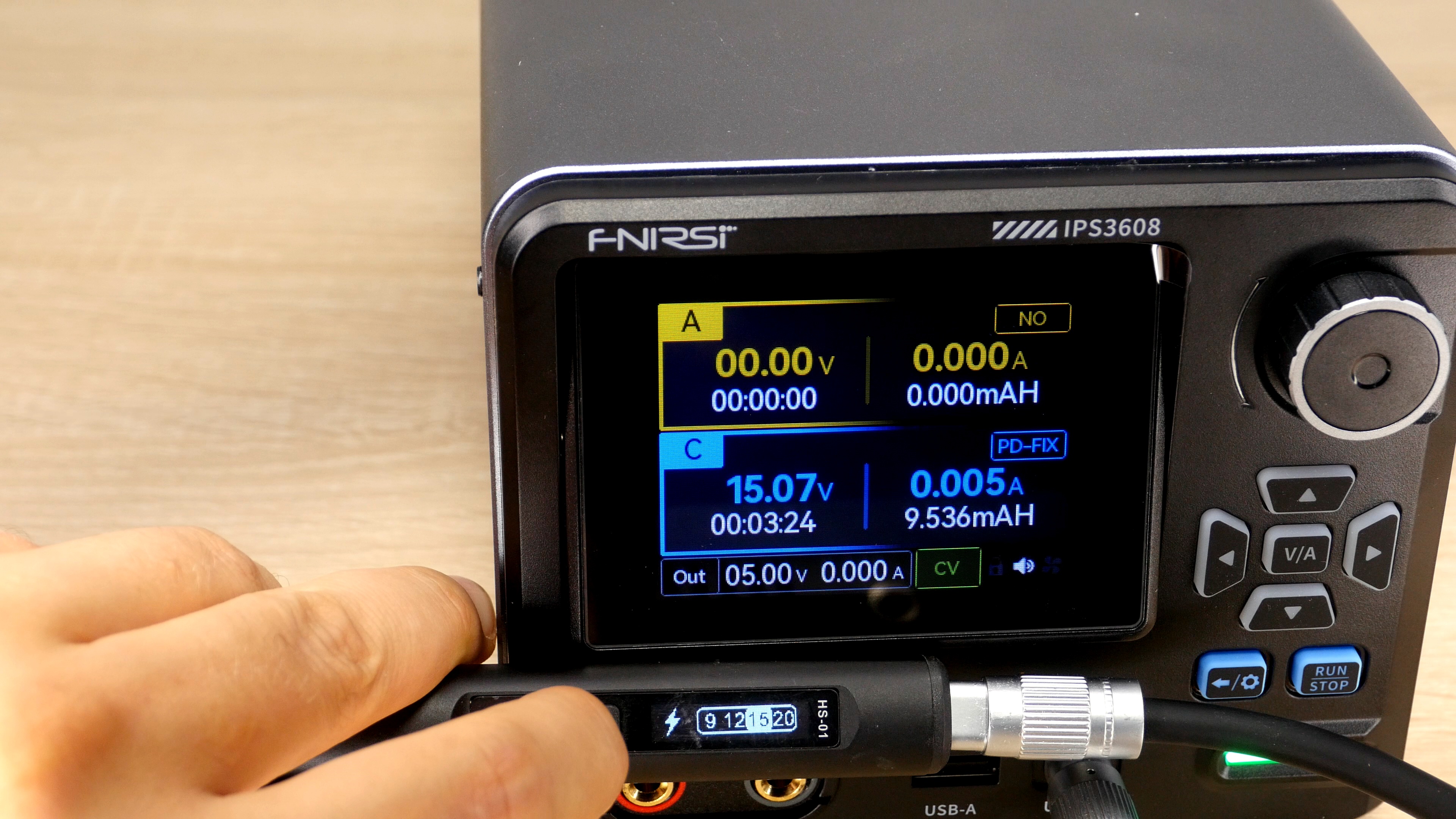

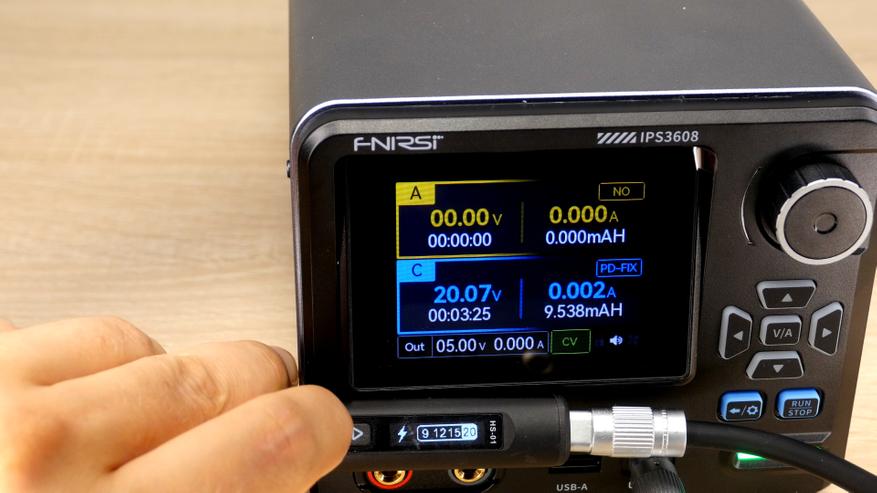

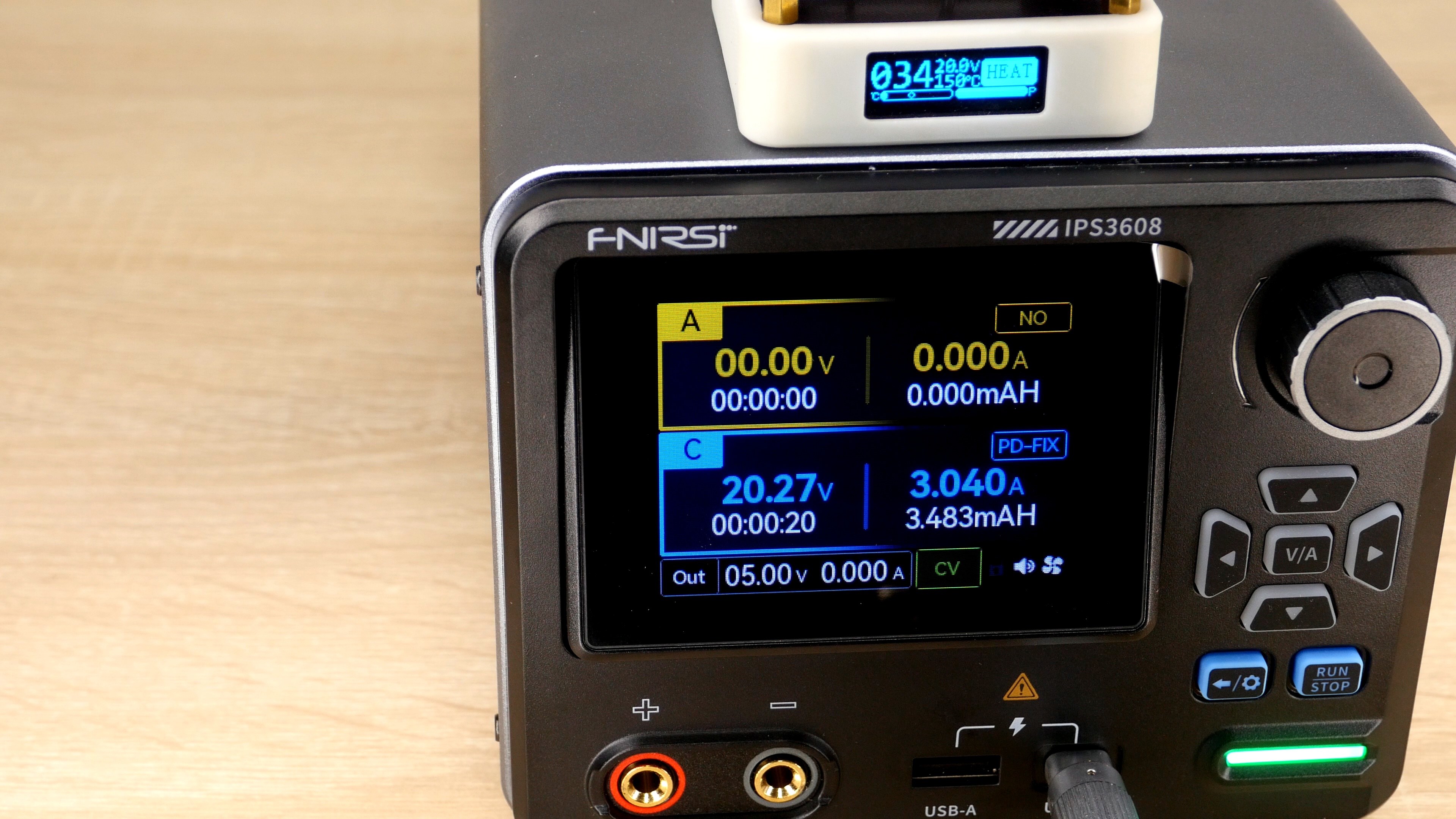

Паяльник очень быстро сбрасывает ток, поэтому подключил грелку для SMD компонентов и блок питания без проблем продолжительно выдавал 60+Вт. Так что для работы с мощными потребителями вроде современных паяльников данная модель вполне подходит.

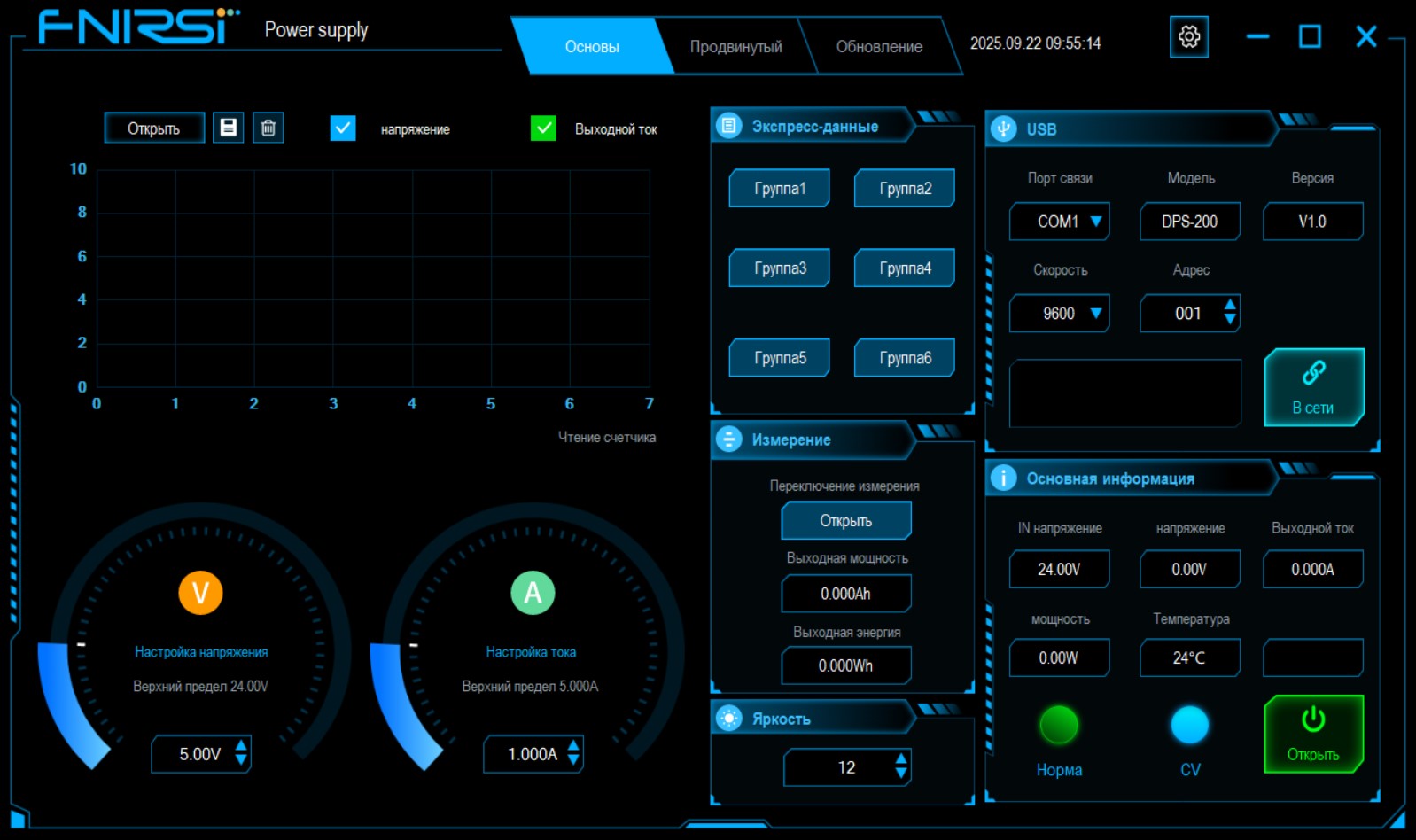

Данная модель работает с приложением Fnirsi Power Supply, что может быть удобно для записи логов, но у меня в мастерской компьютера нет, так что пользуюсь ЛБП автономно.

Что внутри

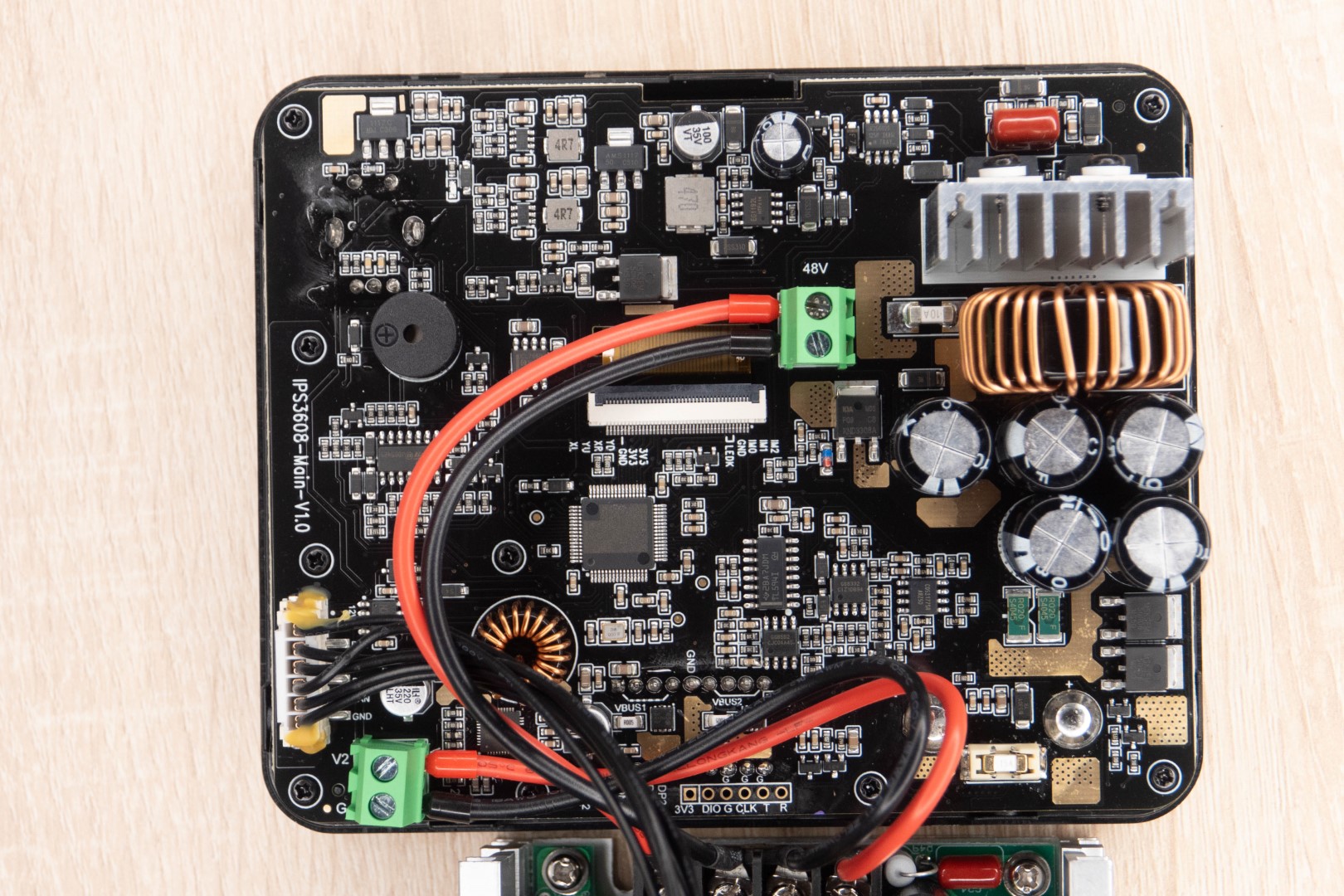

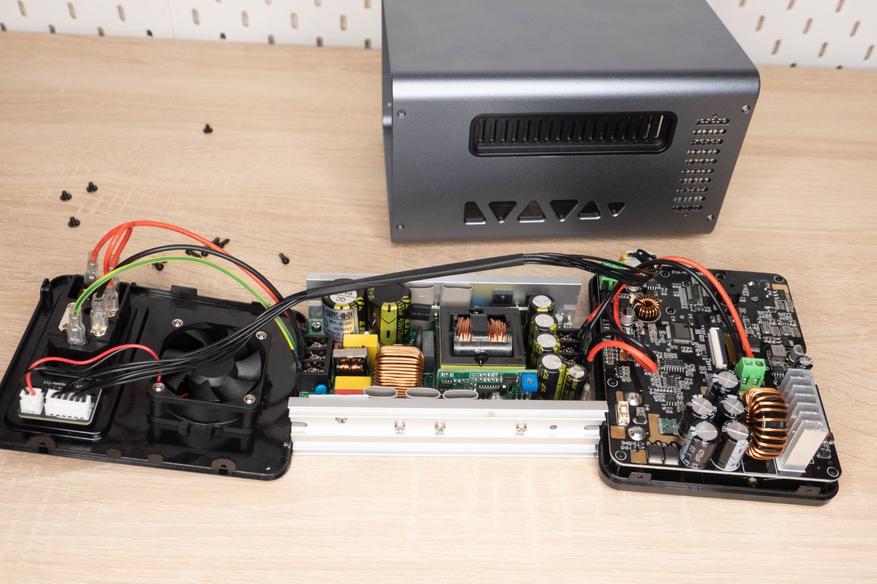

Корпус разбирается легко, для начала нужно открутить 4 винта по бокам, затем 4 винта, которые держат центральную плату, помещенную в массивный радиатор и затем выдавить по салазкам всё в одну сторону.

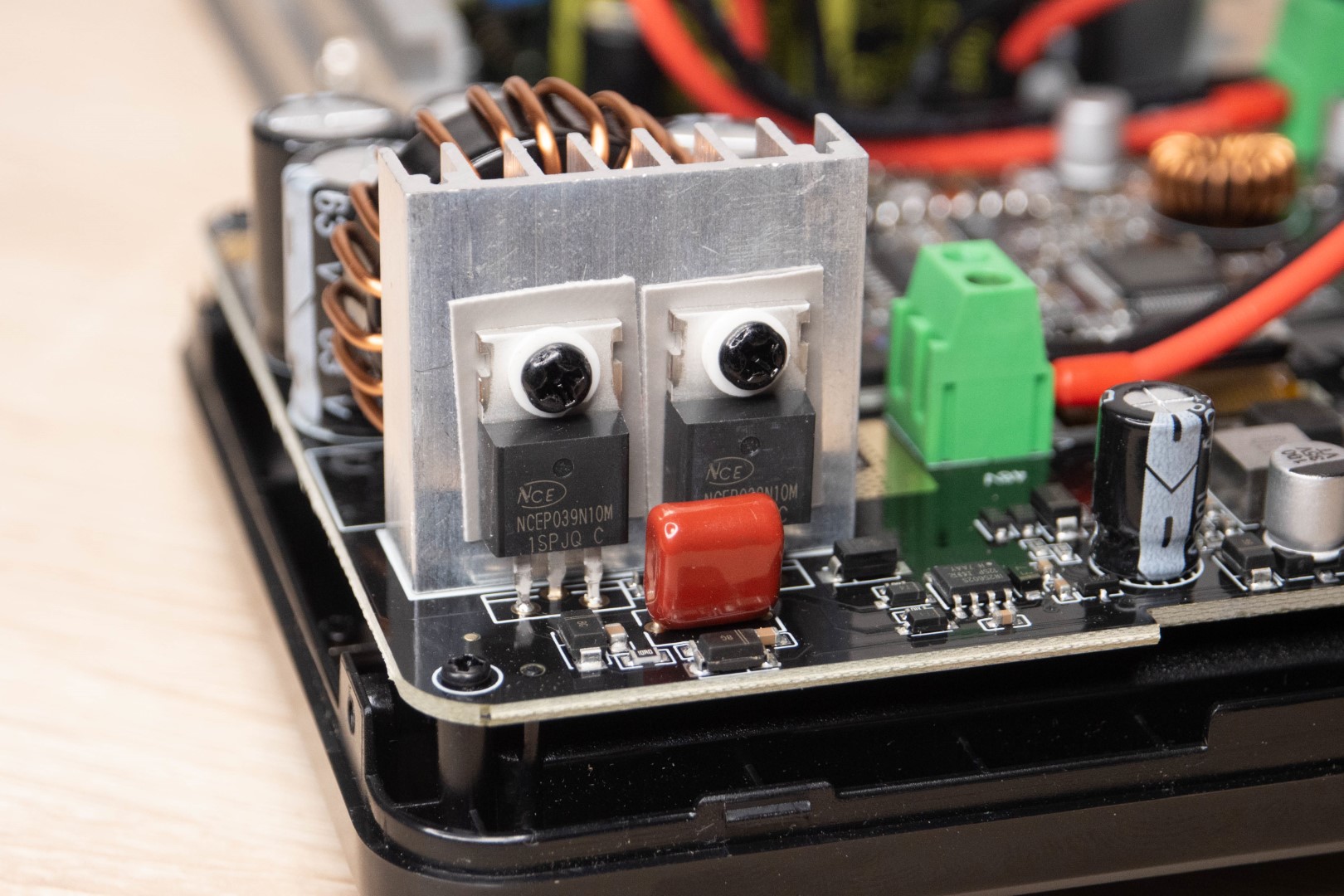

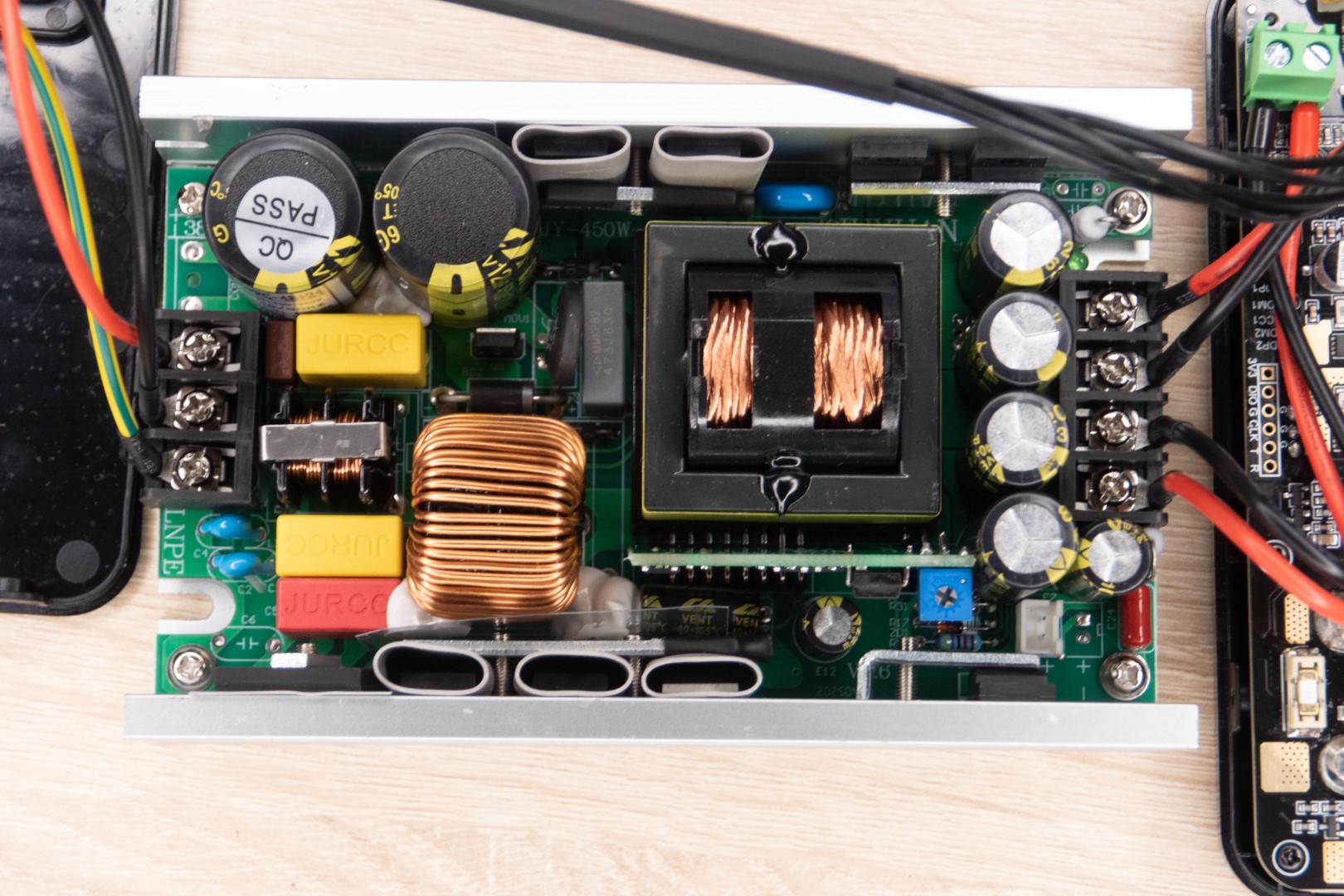

Маркировка контроллера затерта и к мосфетам силовой платы я не добрался, т.к. нужно было всё скручивать с радиатора, но выглядит начинка прилично, придраться особо не к чему.

Итоги

Как по мне, у фнирси получилась очень неплохая модель для домашней мастерской. На столе смотрится хорошо, элементы управления под рукой и корректировать настройки удобно, диапазона напряжения и тока должно хватать для большинства нужд в мастерской. Точность на высоком уровне, пульсации умеренные. Дополнительно можно запитывать внешние устройства с помощью USB выходов.
