Обзор зарядного устройства GP B423 – как распределяется мощность между слотами

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Зарядные устройства для аккумуляторов формата AA и AAA обычно не вызывают особого интереса, пока не начинаешь смотреть, как они реально работают. GP B423 относится к базовому сегменту, но при этом использует импульсную схему зарядки и ограниченную входную мощность. В этом обзоре разберу, как устроено устройство и как оно ведет себя на практике при разной нагрузке.

Технические характеристики

Параметр Значение
Модель GP B423CS-2CR1
Поддерживаемые форматы AA / AAA
Тип аккумуляторов NiMH
Количество слотов 4
Питание USB-C
Входное напряжение 5 В
Входной ток до 0.8 А
Индикация LED (по слотам)
Автоотключение Есть
Защита от перезаряда Есть
Определение неисправных АКБ Есть
Габариты 8.1 x 7 x 2.3 см

Упаковка, комплект поставки и внешний вид

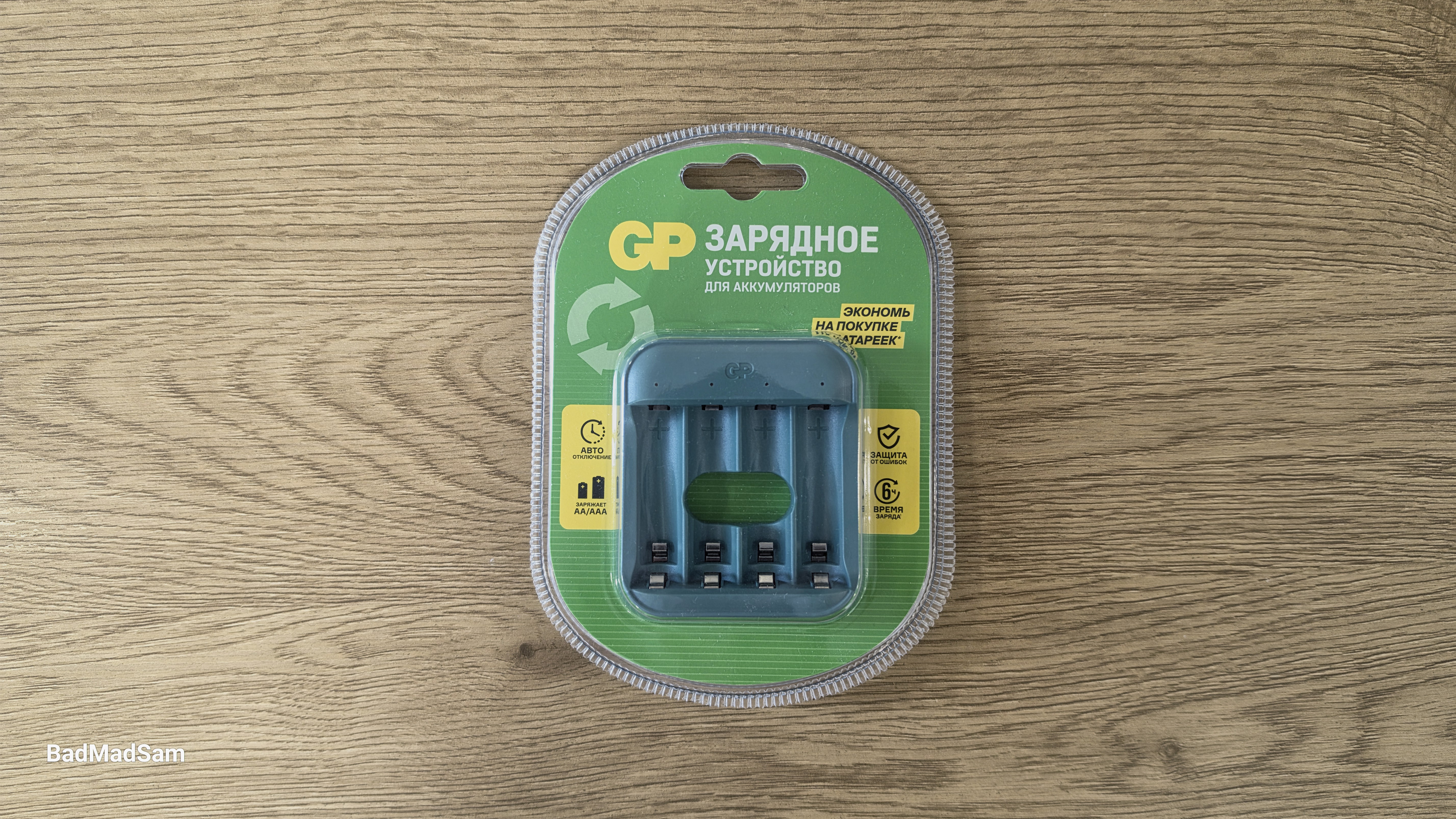

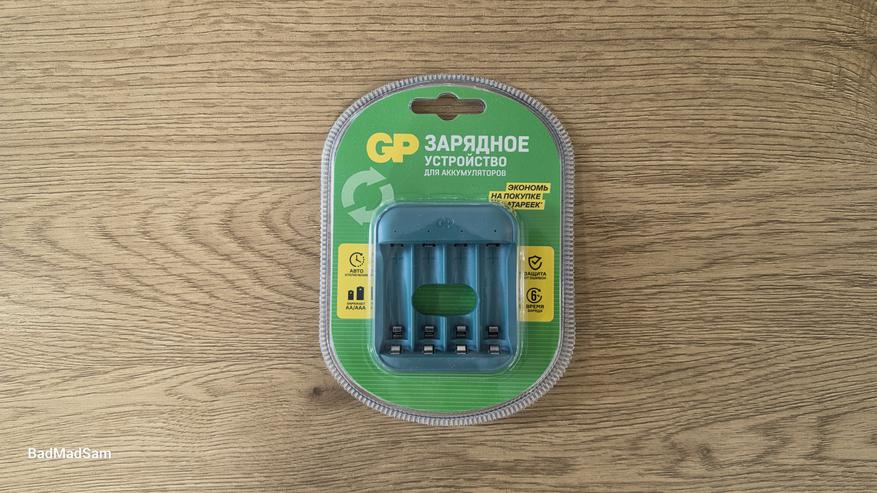

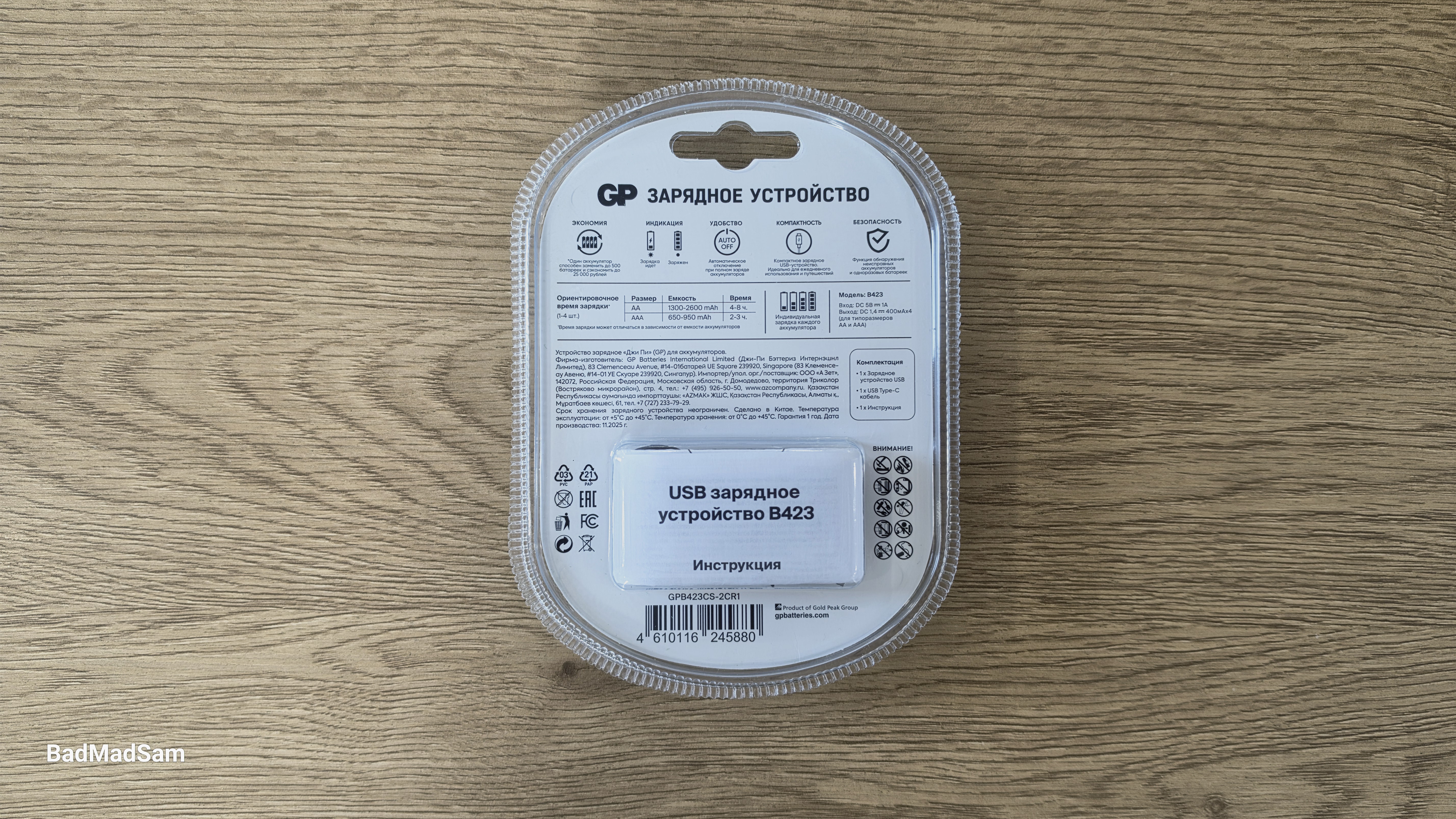

Устройство GP B423 поставляется в блистерной упаковке. Передняя часть прозрачная, через нее видно сам зарядник и расположение слотов. Основная информация вынесена на картонную подложку: поддерживаемые форматы аккумуляторов и базовые функции. С обратной стороны размещены характеристики, ориентировочное время зарядки и краткая инструкция.

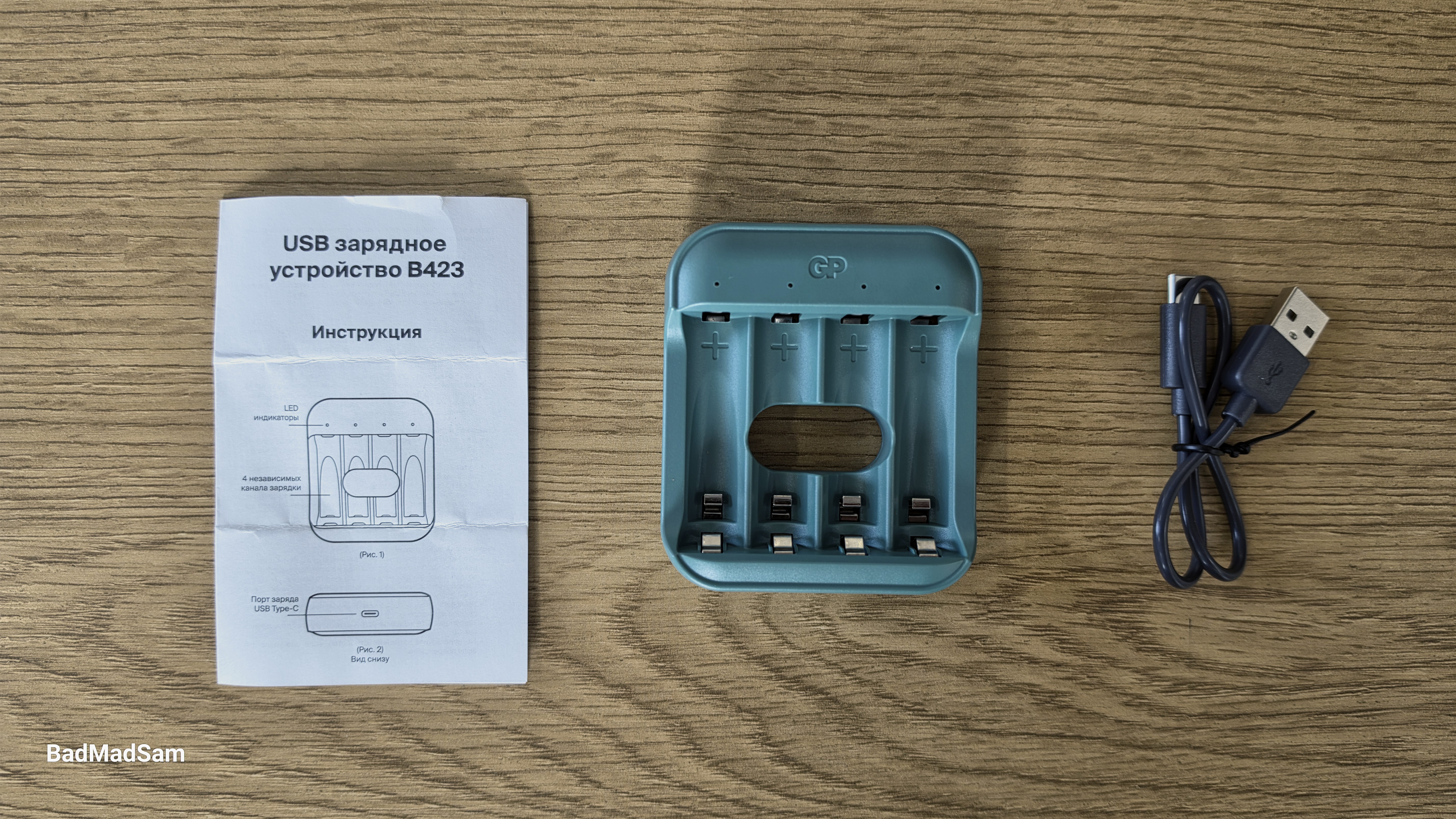

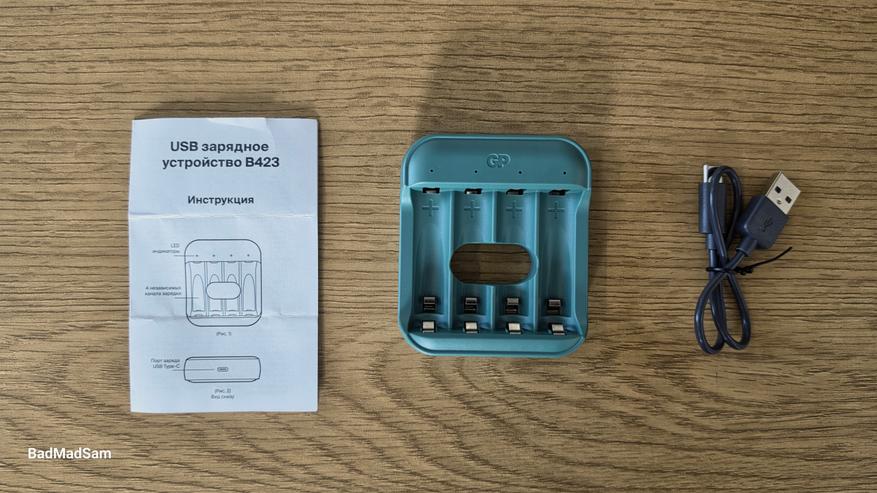

Комплект поставки ограничен самим зарядным устройством, инструкцией по эксплуатации и сетевым кабелем.

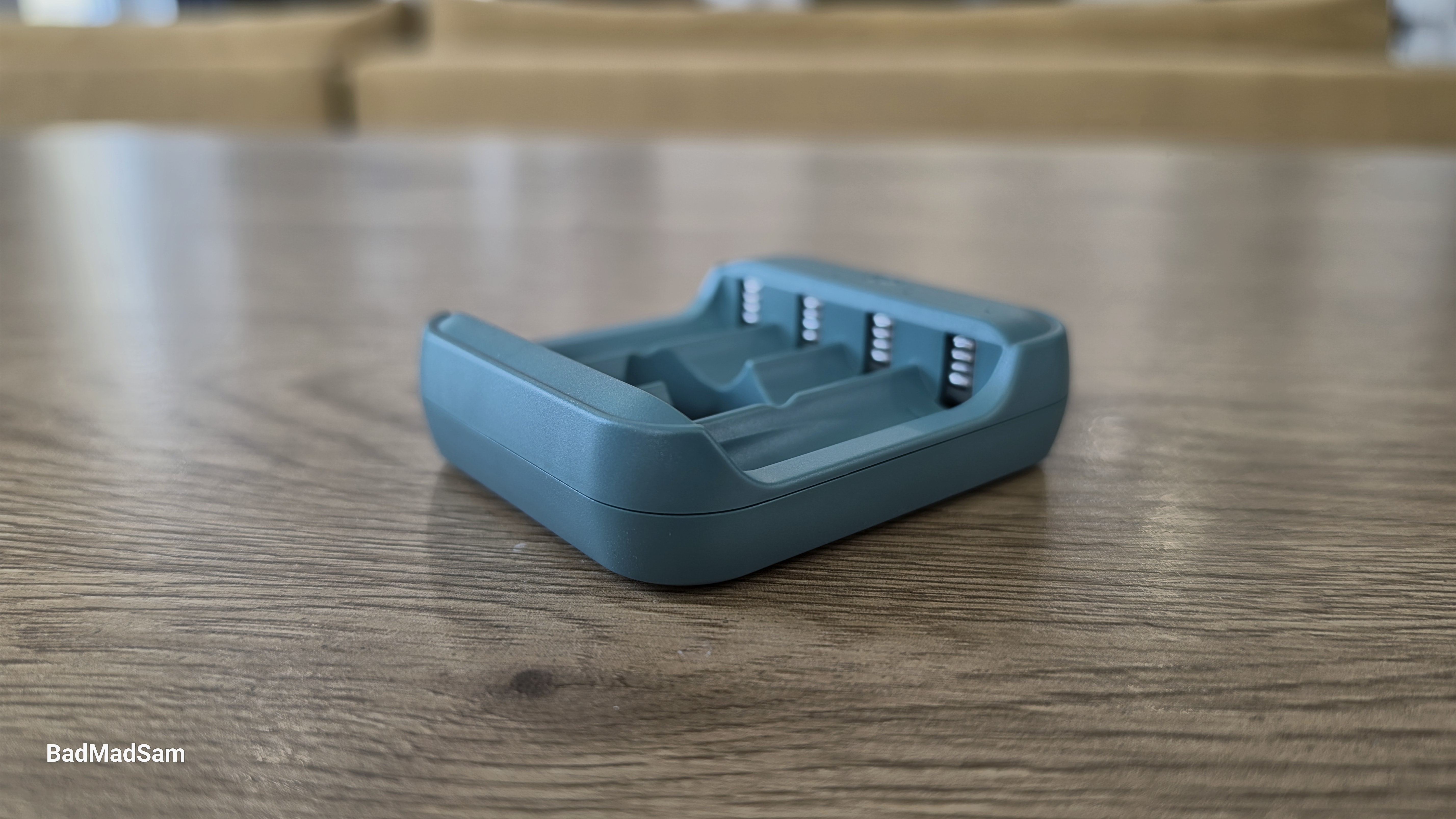

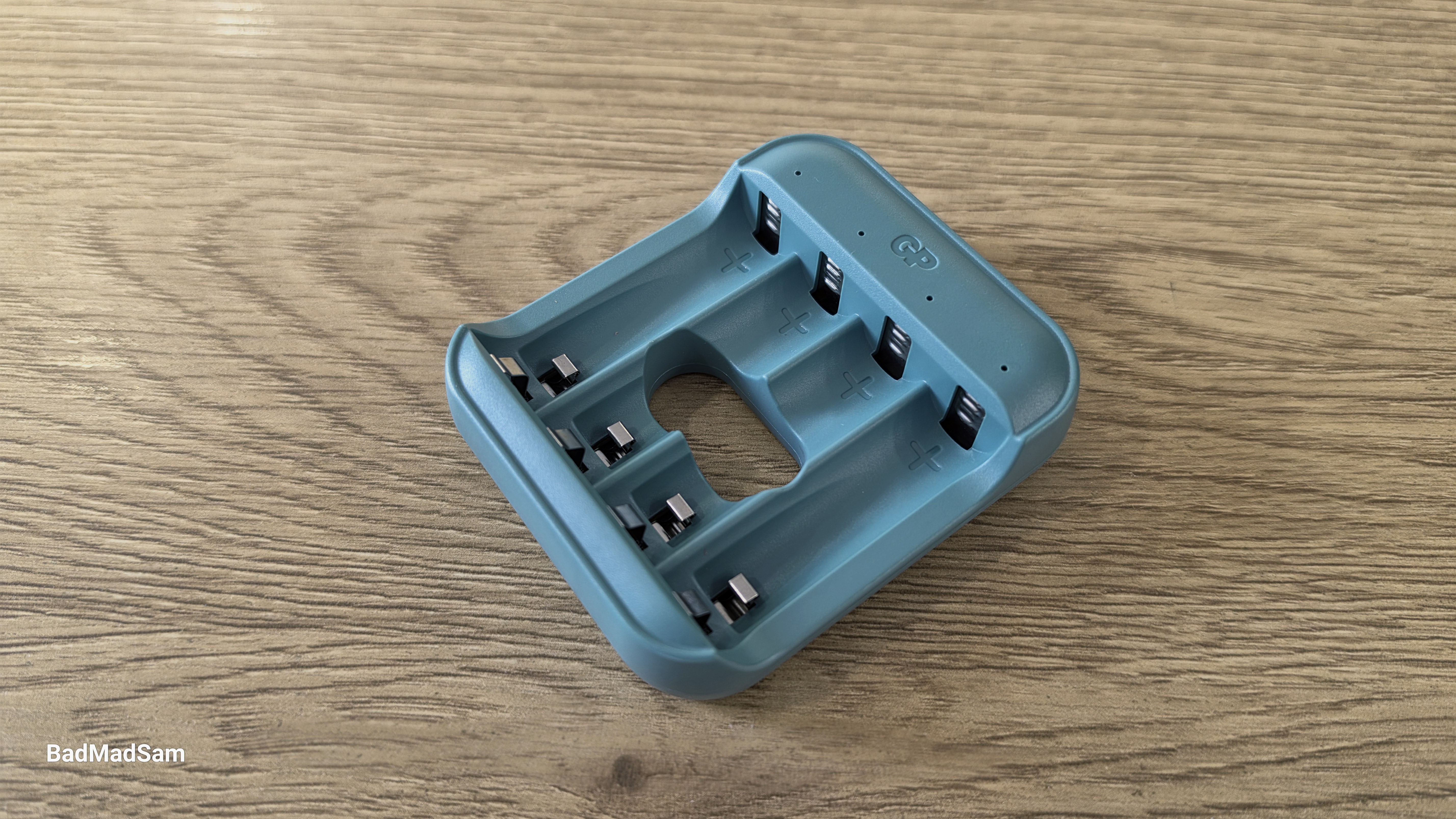

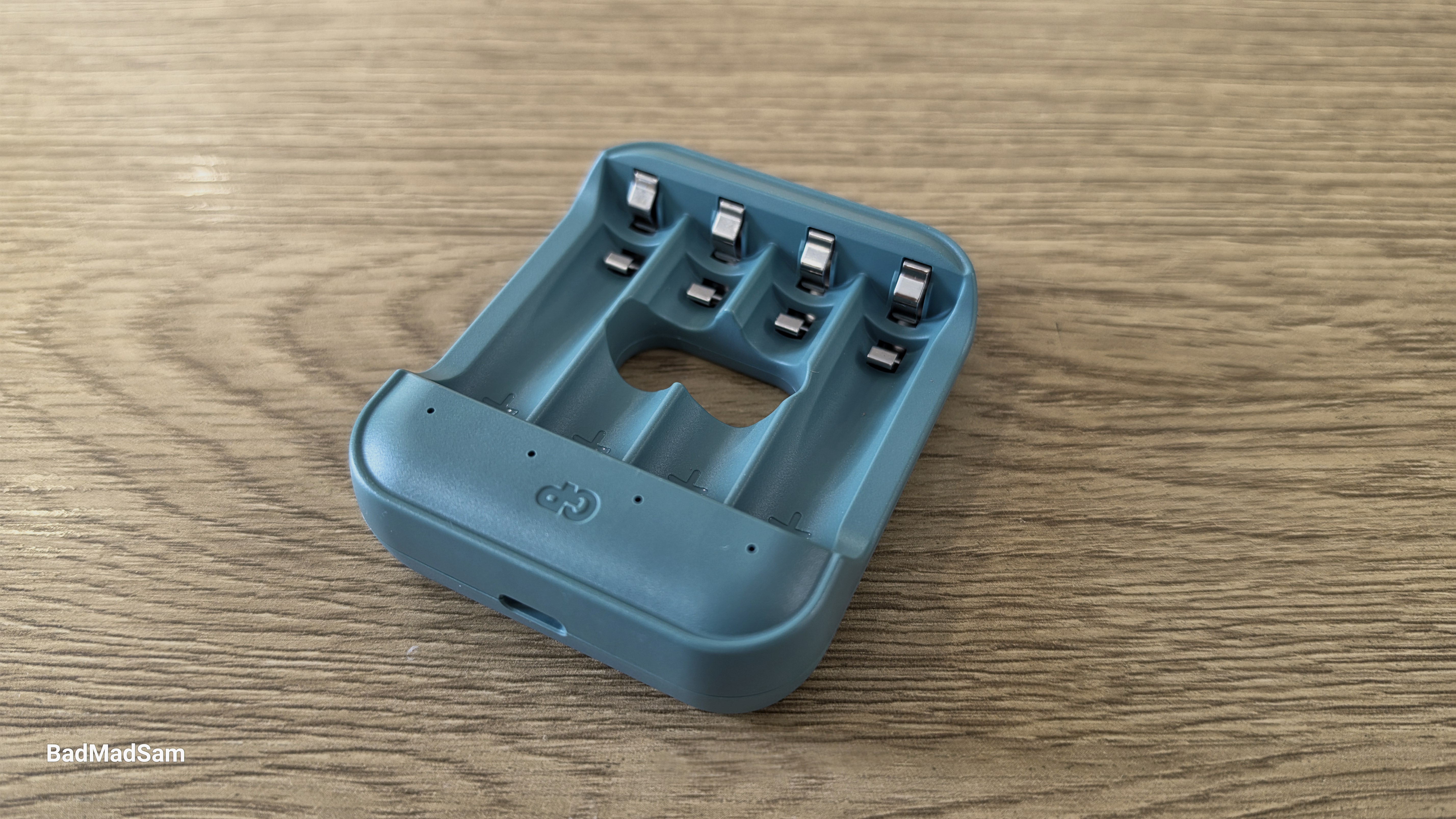

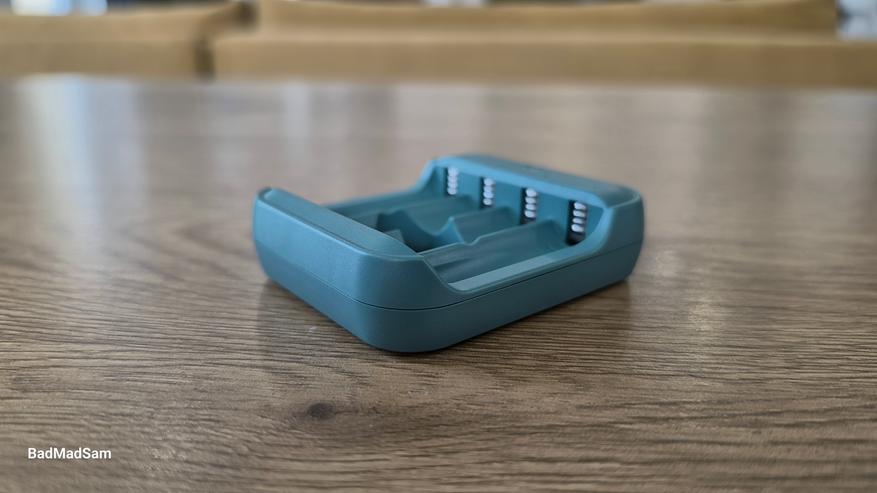

Корпус выполнен из матового пластика. Поверхность отпечатки не собирает. Габариты небольшие, устройство не занимает много места и легко размещается на столе Конструкция предусматривает четыре слота для аккумуляторов формата AA и AAA. Все каналы выполнены по одинаковой схеме. Пружинные контакты работают мягко, аккумуляторы фиксируются без перекоса. Полярность обозначена в каждом отсеке, маркировка читается хорошо.

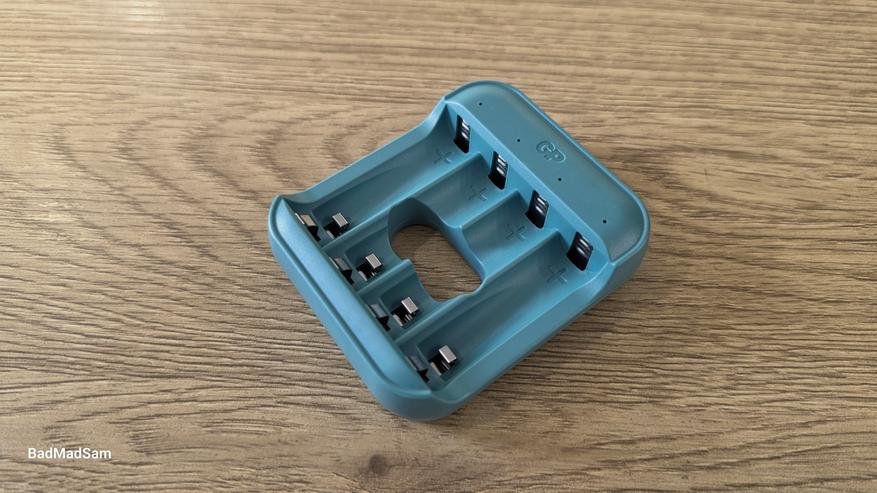

В центральной части корпуса предусмотрен вырез. Он упрощает извлечение аккумуляторов, особенно если они установлены плотно. Верхняя часть содержит светодиодные индикаторы, которые расположенные над каждым слотом. Индикация дает представление о состоянии устройства и статусе заряда.

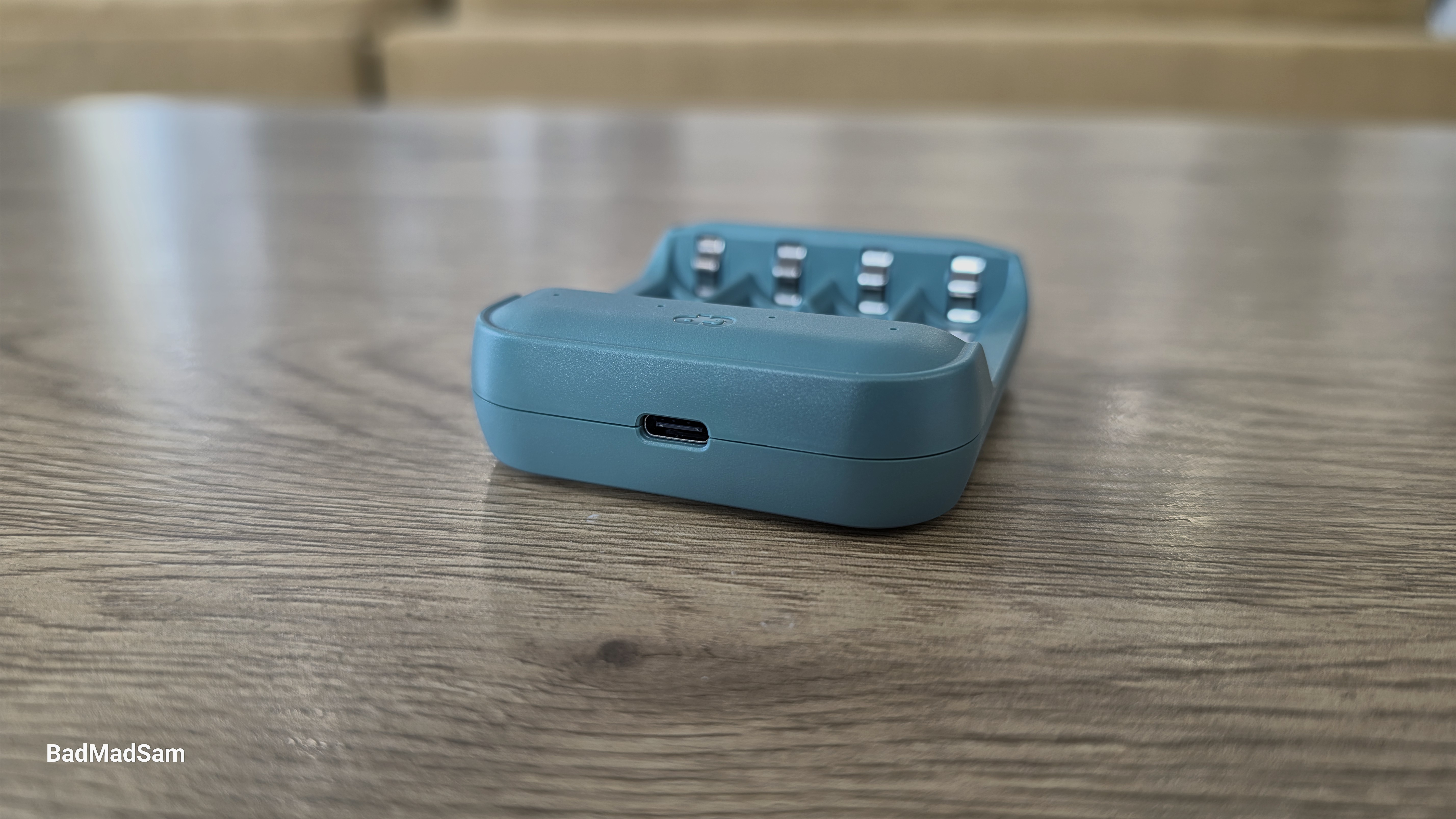

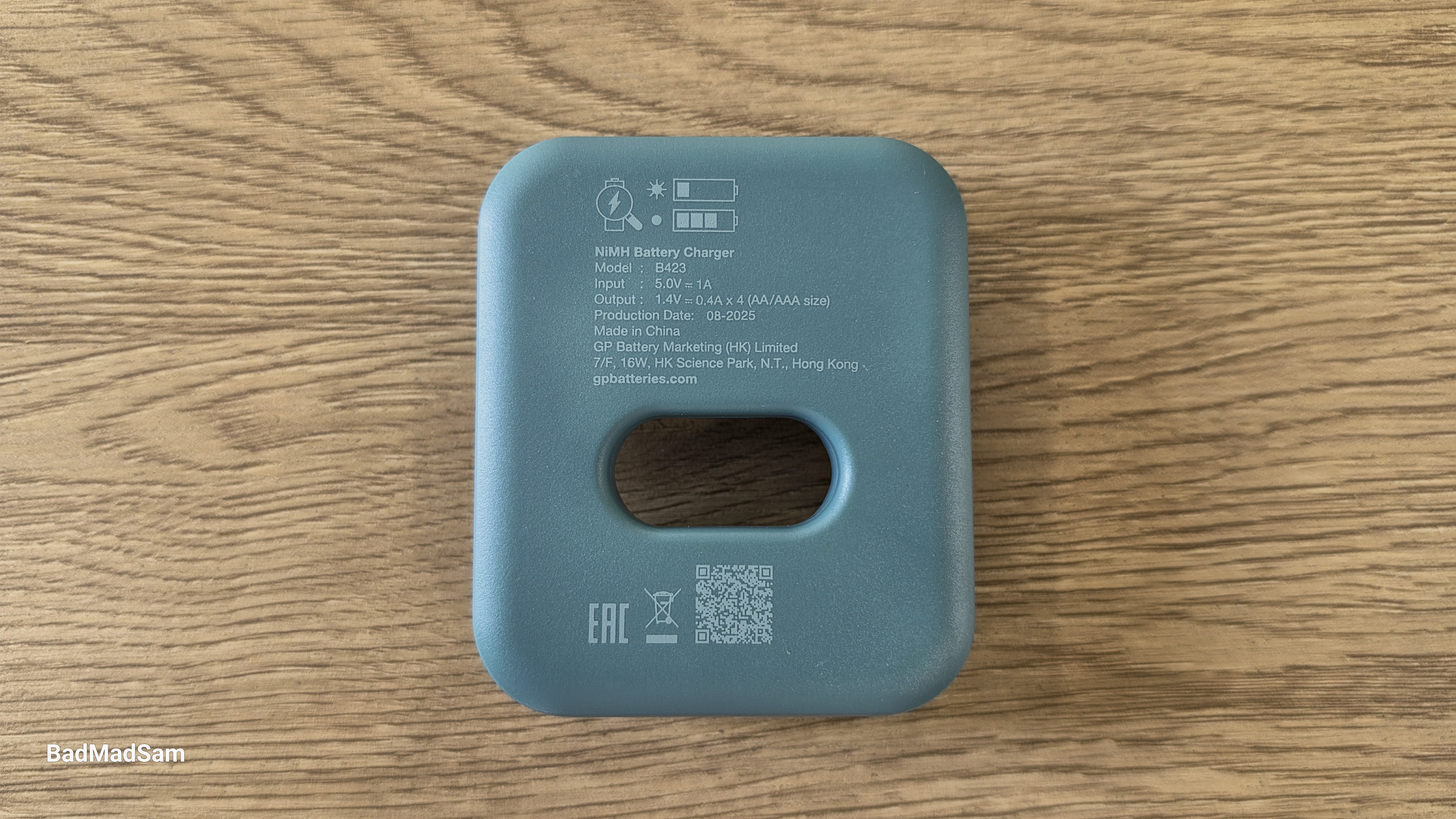

На обратной стороне корпуса нанесена техническая информация: модель, параметры питания и служебные обозначения. Прорезиненных ножек нет, основание полностью пластиковое. Конструкция выполнена без усложнений.

Тестирование

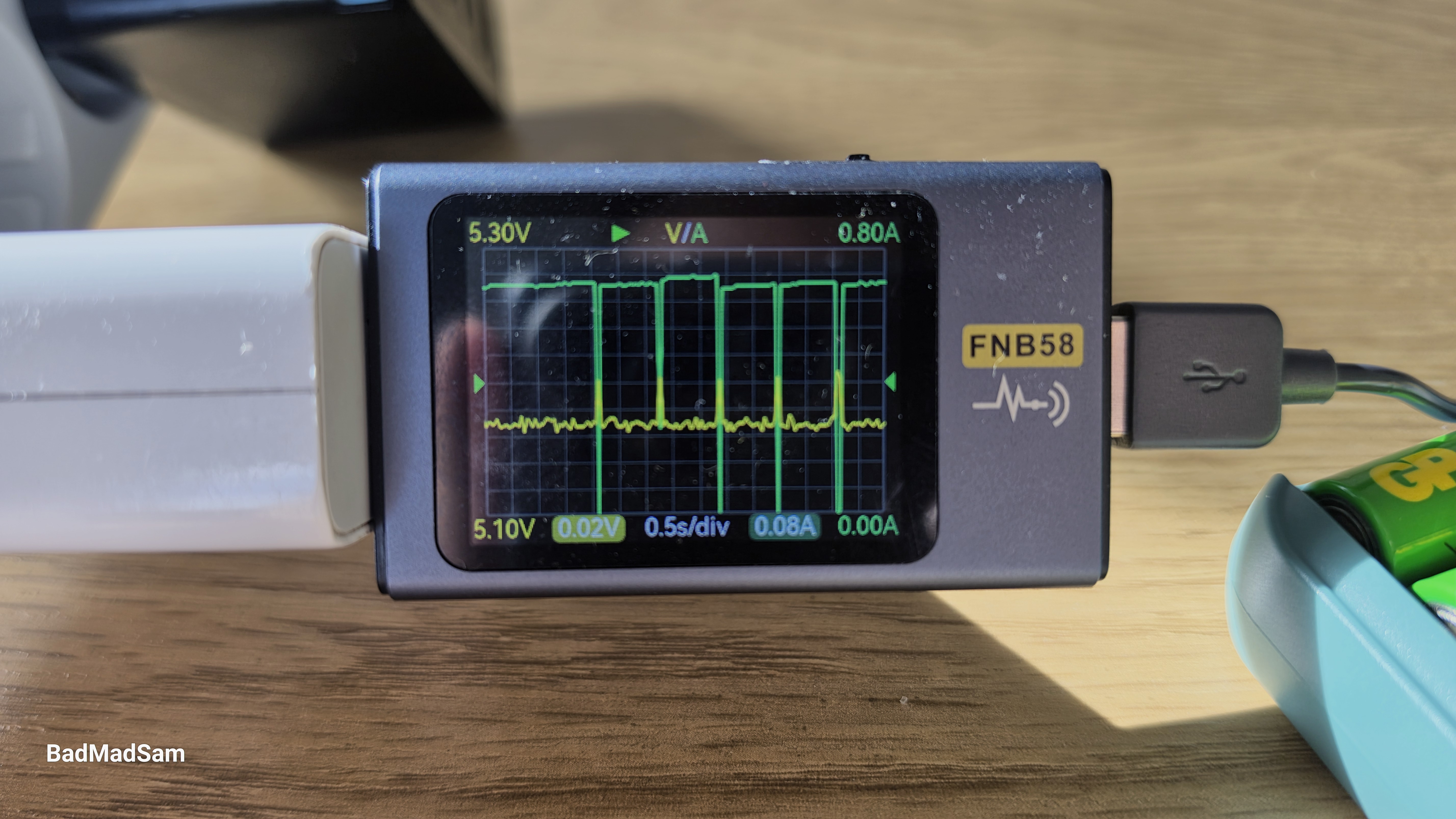

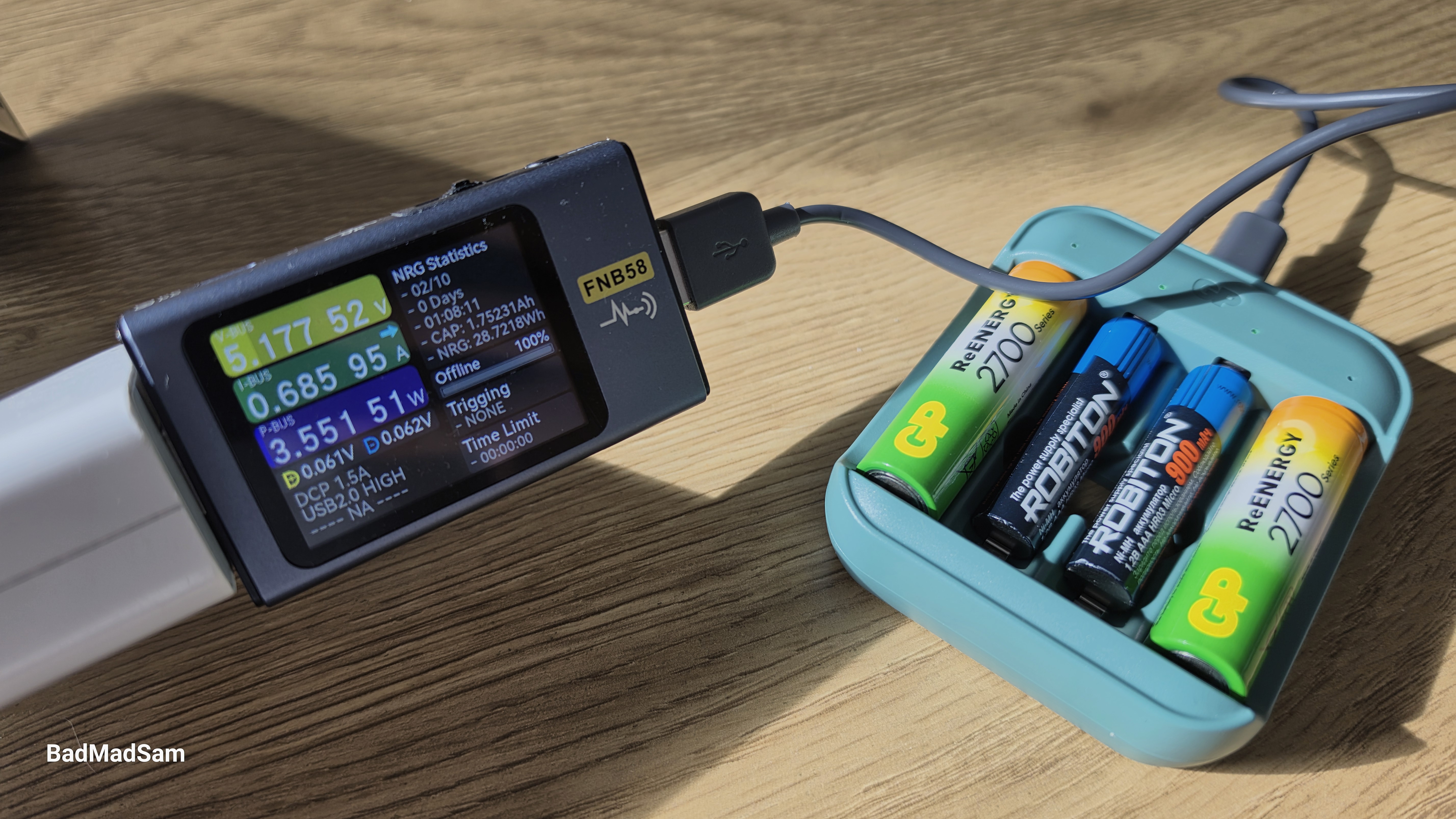

Зарядное устройство было подключено через USB-тестер, который позволял производить анализ параметров на входе, что сразу дает понять, что устройство работает с жестким ограничением по мощности. Напряжение стабильно удерживается в диапазоне около 5.0-5.3 В и практически не реагирует ни на количество установленных аккумуляторов, ни на стадию зарядки. Даже при максимальной нагрузке поведение остается ровным, без заметных просадок. Ток формируется импульсно, и именно он дает основное понимание логики работы. В моменты активности значения поднимаются примерно до 0.7-0.8 А, после чего падают практически до нуля. Эти переходы резкие, без плавных участков, что указывает не на сглаженный режим, а на циклическое включение и отключение нагрузки.

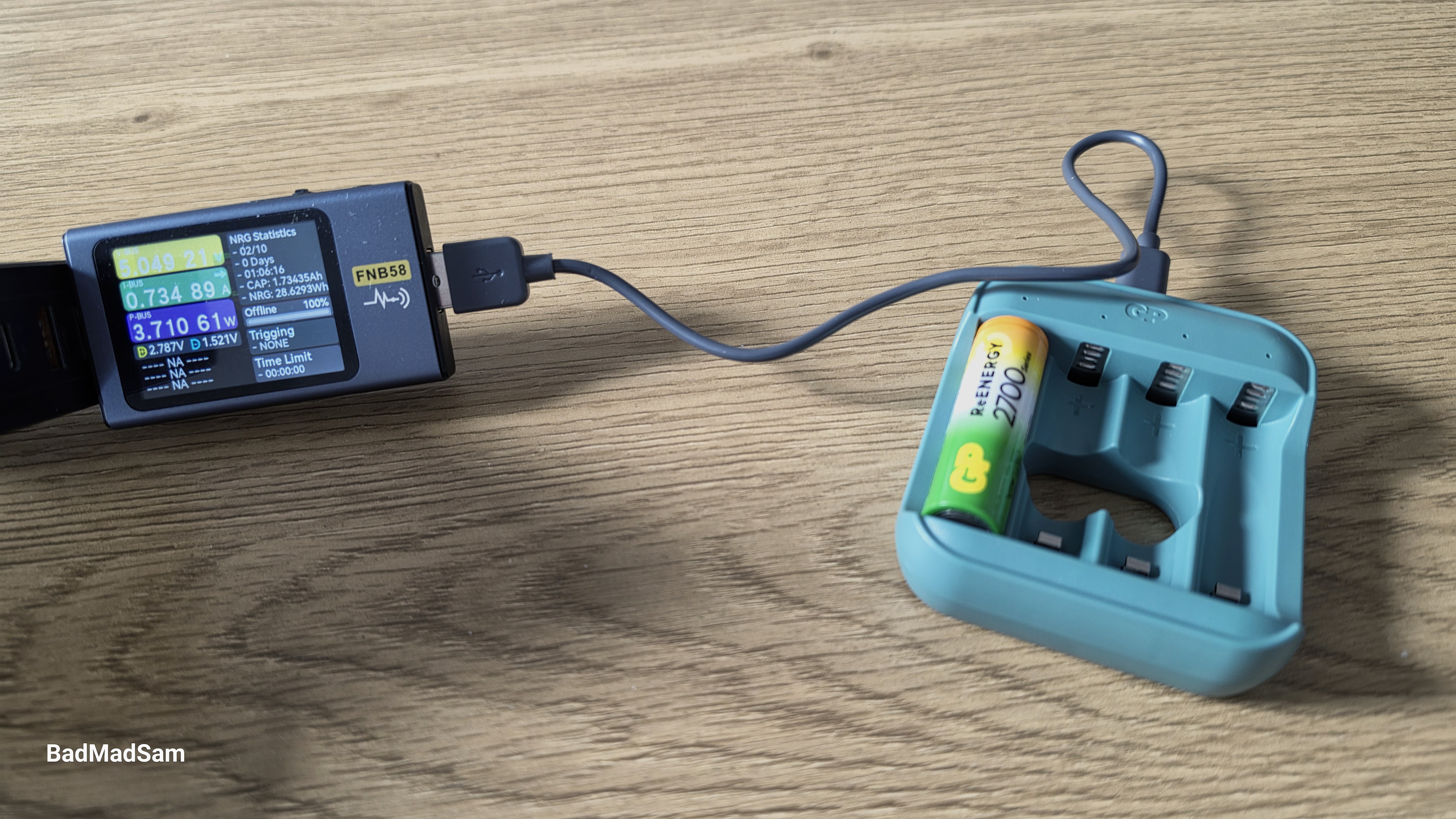

При установке одного аккумулятора поведение выглядит разреженным. Импульсы присутствуют, но между ними заметны длинные паузы. Сам импульс короткий, после него следует достаточно продолжительный период без потребления. В результате, несмотря на пиковые значения тока, средний ток получается невысоким. Зарядка идет с заметными перерывами, и значительная часть времени проходит без подачи энергии. При установке двух аккумуляторов структура меняется. Паузы между импульсами сокращаются, сами импульсы начинают следовать чаще. Амплитуда остается прежней, но плотность сигнала увеличивается. Уже видно, что зарядное устройство перераспределяет время работы между слотами, уменьшая периоды простоя.

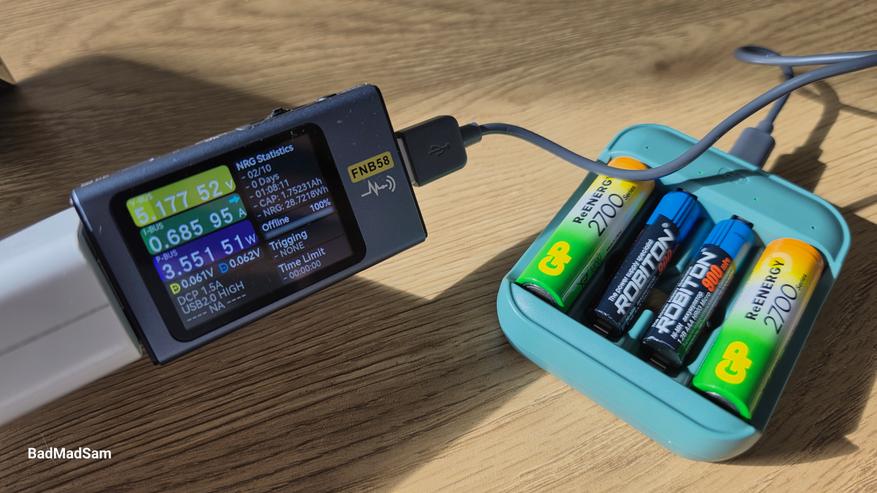

При установке четырех аккумуляторов паузы между импульсами практически исчезают. Сигнал становится плотным, с частыми включениями тока и минимальными промежутками без нагрузки. При этом важно, что пиковый ток не увеличивается, он остается на том же уровне. Изменяется только временная структура. За счет этого среднее потребление становится более равномерным, а напряжение на входе выглядит еще стабильнее, поскольку исчезают длинные периоды простоя и резкие включения нагрузки.

По входным измерениям видно, что зарядное устройство не меняет амплитуду тока при увеличении количества аккумуляторов. Пиковые значения остаются на одном уровне, а изменение происходит за счет сокращения пауз между импульсами. Чем больше установлено элементов, тем меньше времени простоя и тем выше плотность подачи энергии. Это указывает на перераспределение доступной мощности во времени, а не на увеличение тока или его снижение на уровне амплитуды. По характеру работы можно предположить поочередное распределение энергии между слотами, однако по исключительно по входным параметрам это утверждать нельзя.

В течении всего цикла зарядки заметных изменений в форме сигнала на входе не происходит. Амплитуда импульсов сохраняется, структура подачи остается той же. Даже ближе к завершению зарядки на уровне входных измерений не проявляется явного перехода к другому режиму с изменением характера работы.

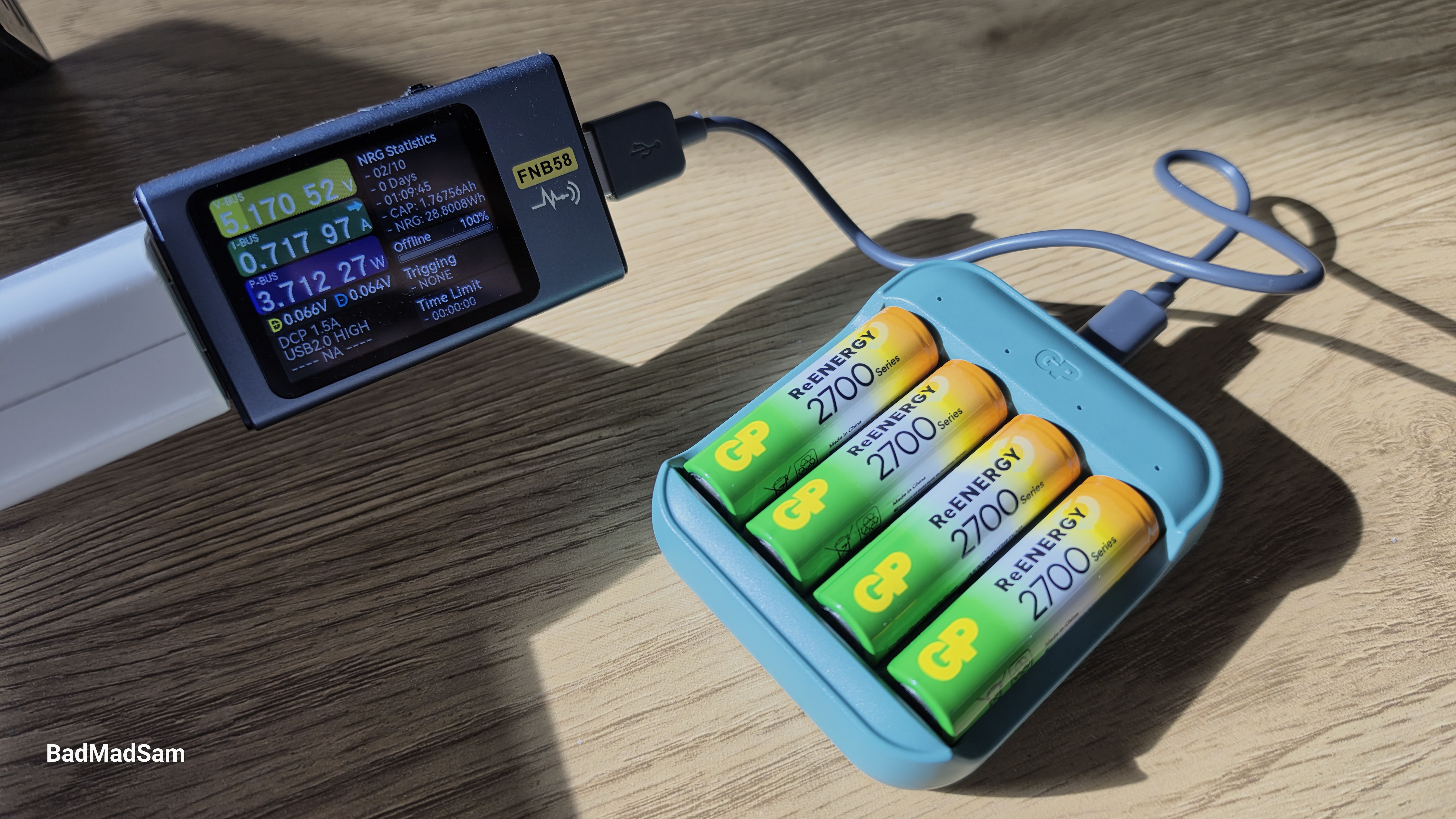

Для оценки времени заряда в зарядное устройство были установлены четыре аккумулятора AA емкостью 2700 мАч, предварительно полностью разряженные до минимального уровня. Полный цикл зарядки занял примерно 9 часов 25 минут от начала процесса до его завершения. Полученное время вполне укладывается в диапазон, который обещает производитель. Также важно отметить, что время зарядки не зависит от количество установленных в зарядное устройство элементов питания.

Заключение

GP B423 — это зарядное устройство с максимально простой логикой работы. Оно не предлагает настройки, не дает детальной информации о процессе и не может ускорять заряд за счет повышения тока. Вся работа строится вокруг фиксированной входной мощности и ее распределения между слотами. В ходе тестирования я убедился, что устройство работает в импульсном режиме. Напряжение на входе остается стабильным, а ток подается короткими включениями с паузами. При увеличении количества аккумуляторов меняется не амплитуда, а плотность импульсов за счет сокращения времени простоя. При полной загрузке четырьмя аккумуляторами емкостью 2700 мАч цикл занимает около 9 часов 25 минут. Это не быстрый результат, но он соответствует заявленным характеристикам. Зарядка идет без резких перегрузок и без скачков напряжения.

По конструкции и комплектации устройство также остается в базовом сегменте. Нет прорезиненных ножек, нет индивидуальной индикации с расшифровкой и нет сетевого адаптера, при этом механика слотов удобная, контакты работают четко, а корпус компактный и не вызывает вопросов в повседневном использовании.

Как итог — это простой зарядник для повседневных задач. Он рассчитан на спокойную работу с аккумуляторами, без контроля параметров и без приоритета скорости.

Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Я занимаюсь техническими обзорами. Тестирую разные устройства — от смартфонов и планшетов до пылесосов, видеорегистраторов, инструмента и бытовой электроники. Всё, что проходит через руки, проверяю на практике: включаю, разбираюсь, измеряю, фиксирую реальные параметры, сравниваю с тем, что заявлено.Все обзоры делаю сам, опираясь на реальный опыт. Техникой пользуюсь дома, в обычных условиях — как это делают большинство пользователей. Такой подход позволяет понять, как устройство ведёт себя в жизни, и будет особенно полезен тем, кто привык разбираться в процессе, а не по инструкции.

Мои основные каналы публикации:

  • YouTube — видеоролики с тестами, разбором функций, сценариями использования
  • Dzen — статьи, подборки и обзоры с уклоном в практику
  • VK — посты, анонсы, общение с подписчиками
  • TikTok — короткие обзоры и сравнения
  • RuTube — дубль видеоматериалов для тех, кто предпочитает российские платформы

E-mail: badmadsam@mail.ru

1 комментарий

m
При полной загрузке четырьмя аккумуляторами емкостью 2700 мАч цикл занимает около 9 часов 25 минут. Это не быстрый результат, но он соответствует заявленным характеристикам.

Смотря где заявленным. На упаковке — да, а на gpbatteries.ru заявлено завершение по -dv/dt, и при токе C/9 его быть никак не может, там предел C/3 где-то. То есть тут 0dv/dt или предел напряжения.
