Обзор блока питания Robiton TN3000S

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Зарядки, пауэрбанки, провода и переходники

Внешние блоки питания применяются в большом количестве устройств, начиная от зарядки аккумуляторов заканчивая сложными электронными устройствами, например планшетными компьютерами и ноутбуками. Временами случается, что эти блоки питания выходят из строя, в таком случае, заменить оригинальный блок питания можно универсальным с требуемым фиксированным выходным напряжением или диапазоном выходных напряжений, также в комплект таких блоков питания, как правило входит комплект наиболее часто применяемых штекеров. Предлагаю рассмотреть один из таких блоков питания — Robiton TN3000S.

  • Напряжение питания:  100 — 240 В, 50/60 Гц ;
  • Выходное напряжение:
    5,0 В; 6,0 В; 7,5 В; 9,0 В; 12,0 В=3000 мА
    13,5 В; 15,0 В=2400 мА
  • Выходная мощность: 36 Вт;
  • Размер (ДхШхВ): 110х50х32 мм;
  • Масса: не более 0,345 кг.

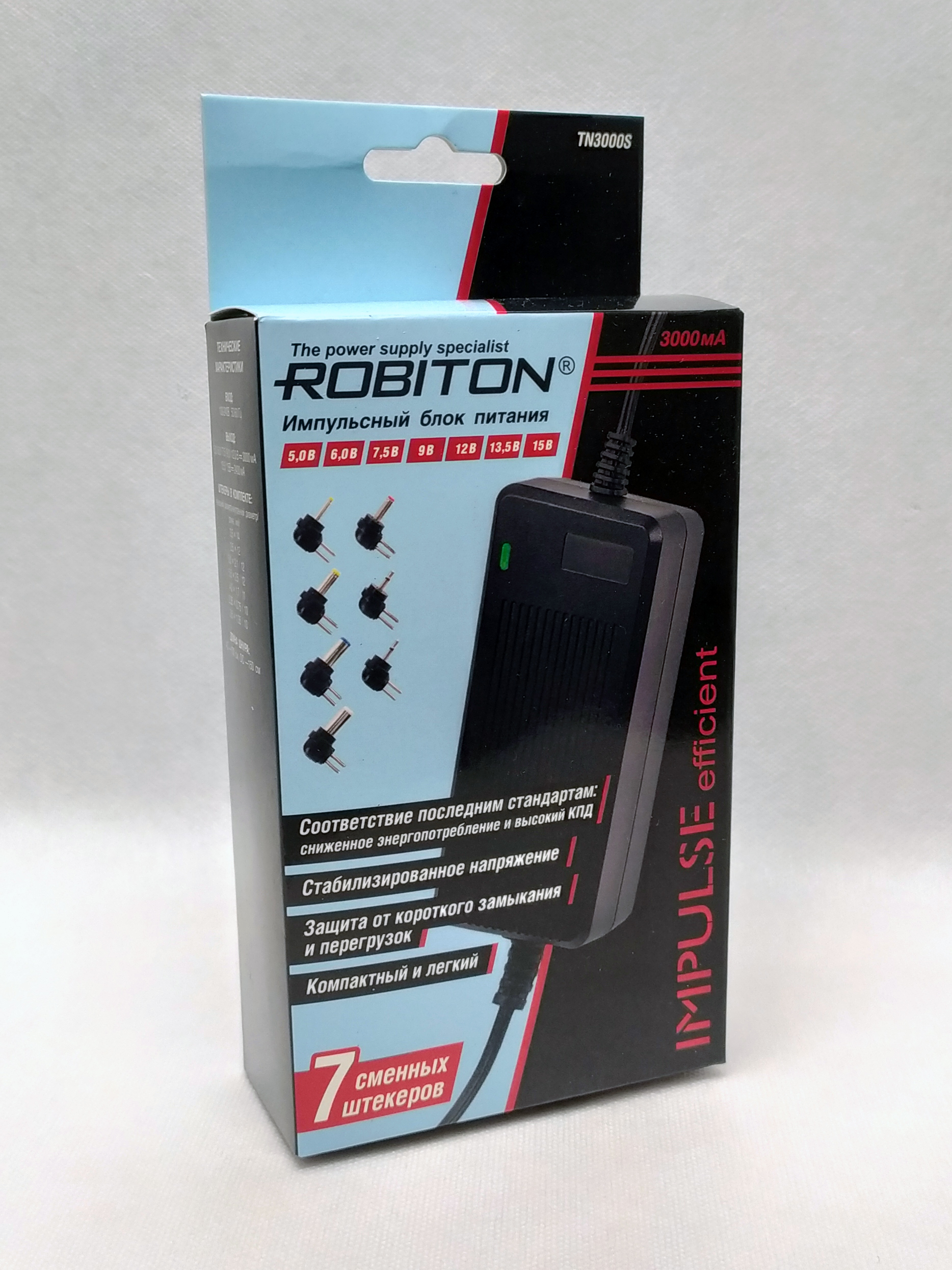

Блок питания Robiton TN3000S поставляется в картонной упаковке выполненной в чёрно-голубых тонах с глянцевой полиграфией. На коробке можно увидеть основные свойства товара, различную техническую информацию, а также инструкцию по использованию рассматриваемого устройства.

В комплект поставки входят:

  • блок питания;
  • ключ для изменения выходного напряжения;
  • штекеры различных типоразмеров (7 штук);
  • инструкция по эксплуатации.

С руководством по эксплуатации вы можете ознакомиться скачав его по ссылке.

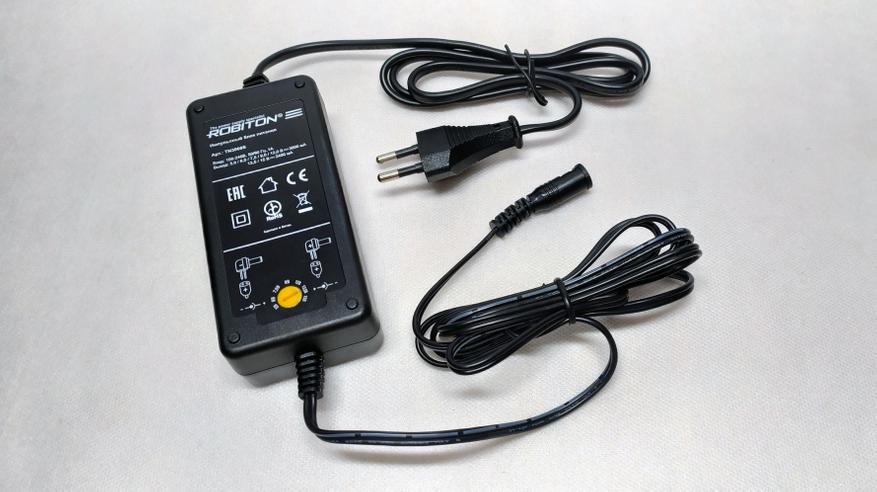

Блок питания выполнен в классическом стиле. Чёрный прямоугольный корпус размерами 110х50х32 мм и массой 240г имеет пару несъёмных  кабелей. На лицевой стороне находится зелёный индикатор информирующий о работе блока. Обратная сторона содержит наклейку с технической информацией, там же размещён переключатель выходного напряжения блока. Для удобного переключения напряжения следует воспользоваться комплектным ключом.

Кабель подключения к бытовой электросети длиной 900 мм, оснащён вилкой CEE 7/16.

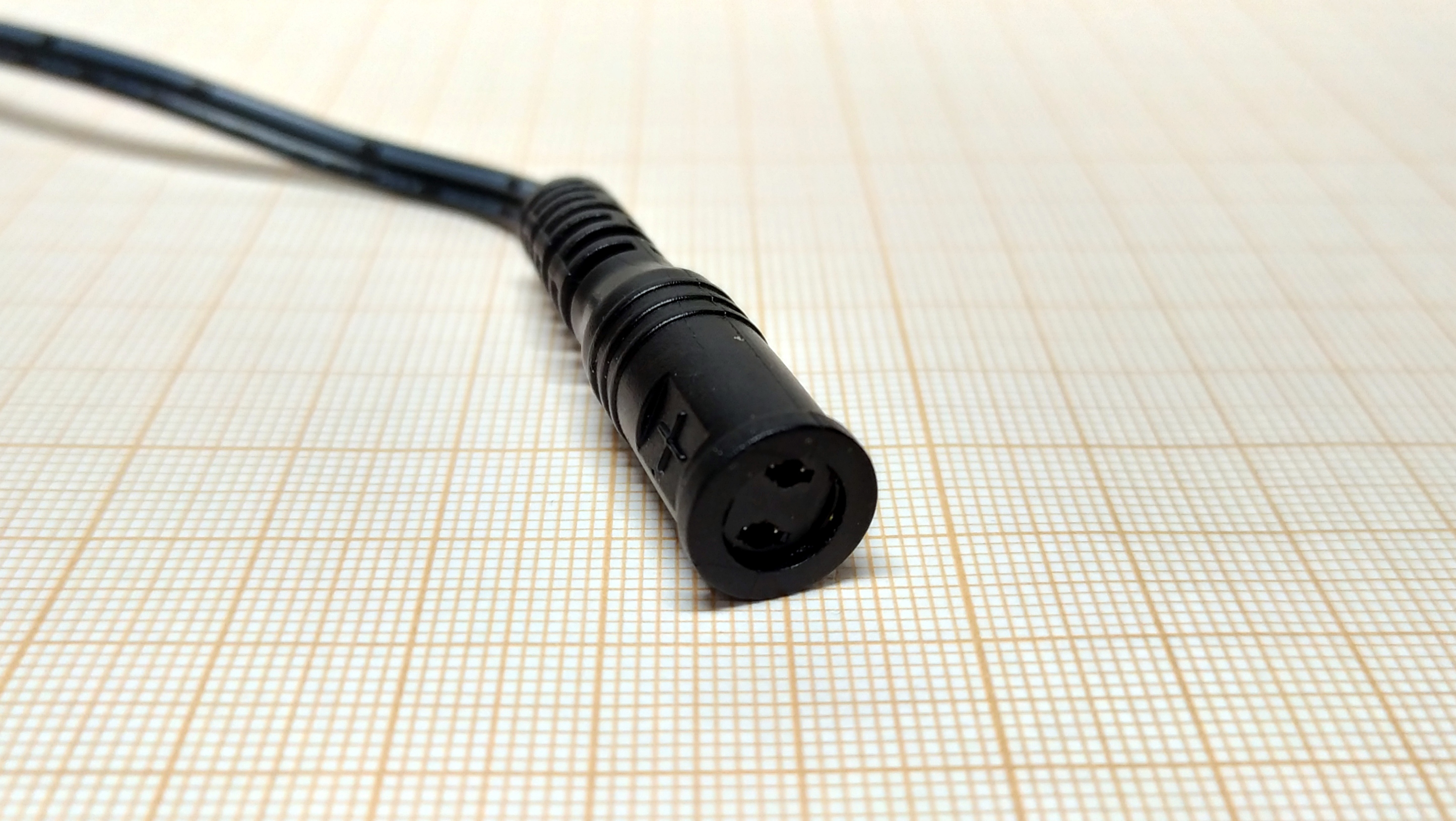

Выходное напряжение с блока питания снимается посредством кабеля длиной 1400 мм, на его конце смонтирована розетка для подключения съёмных штекеров входящих в комплект. Усилие расчленения штекеров с розеткой составляет ~0,9 кг.

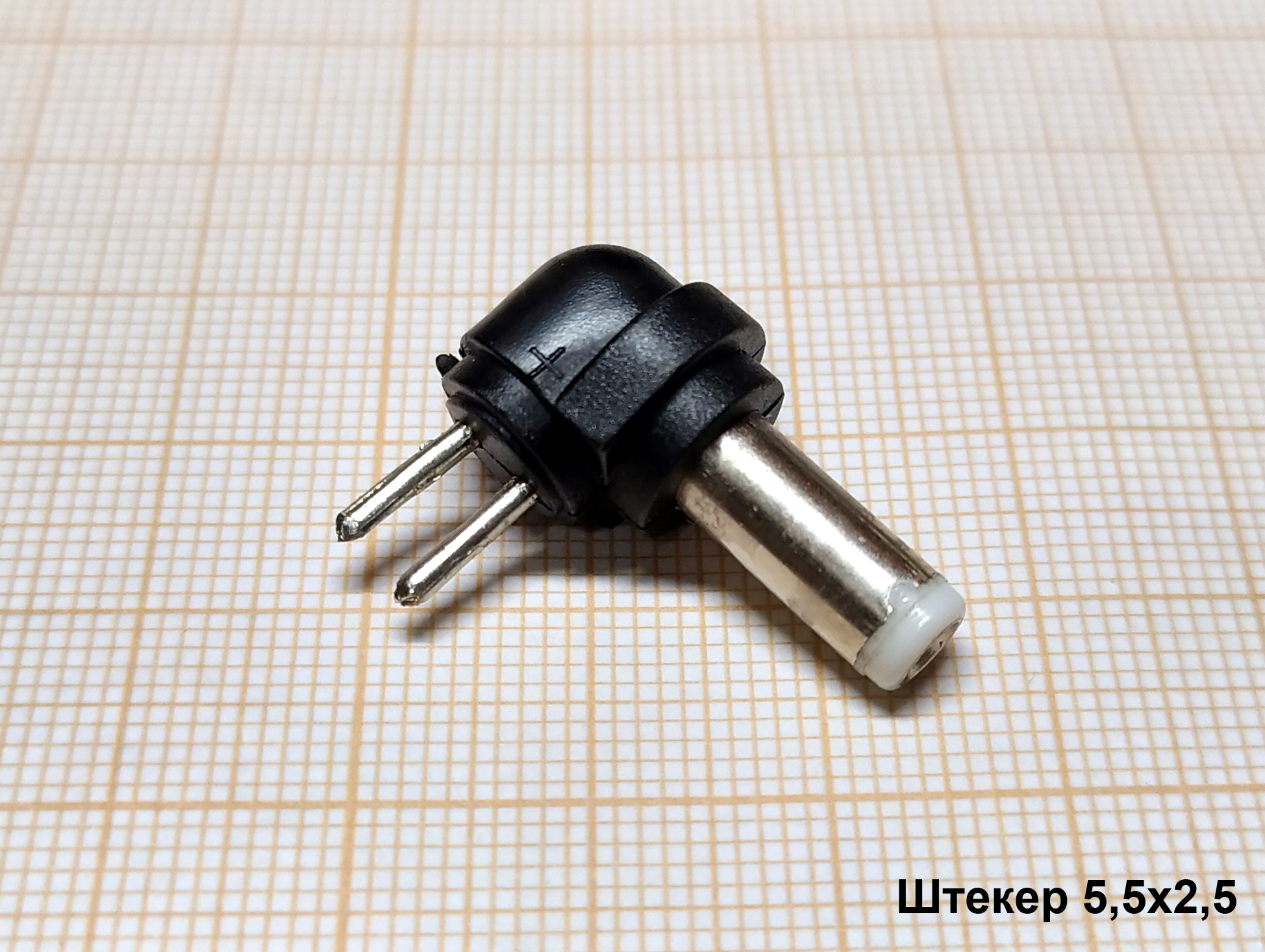

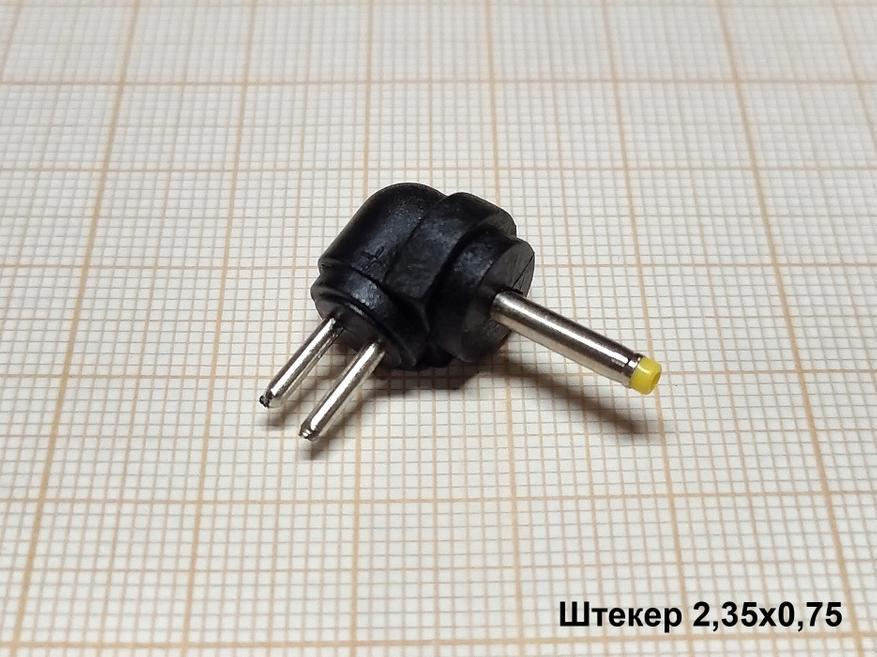

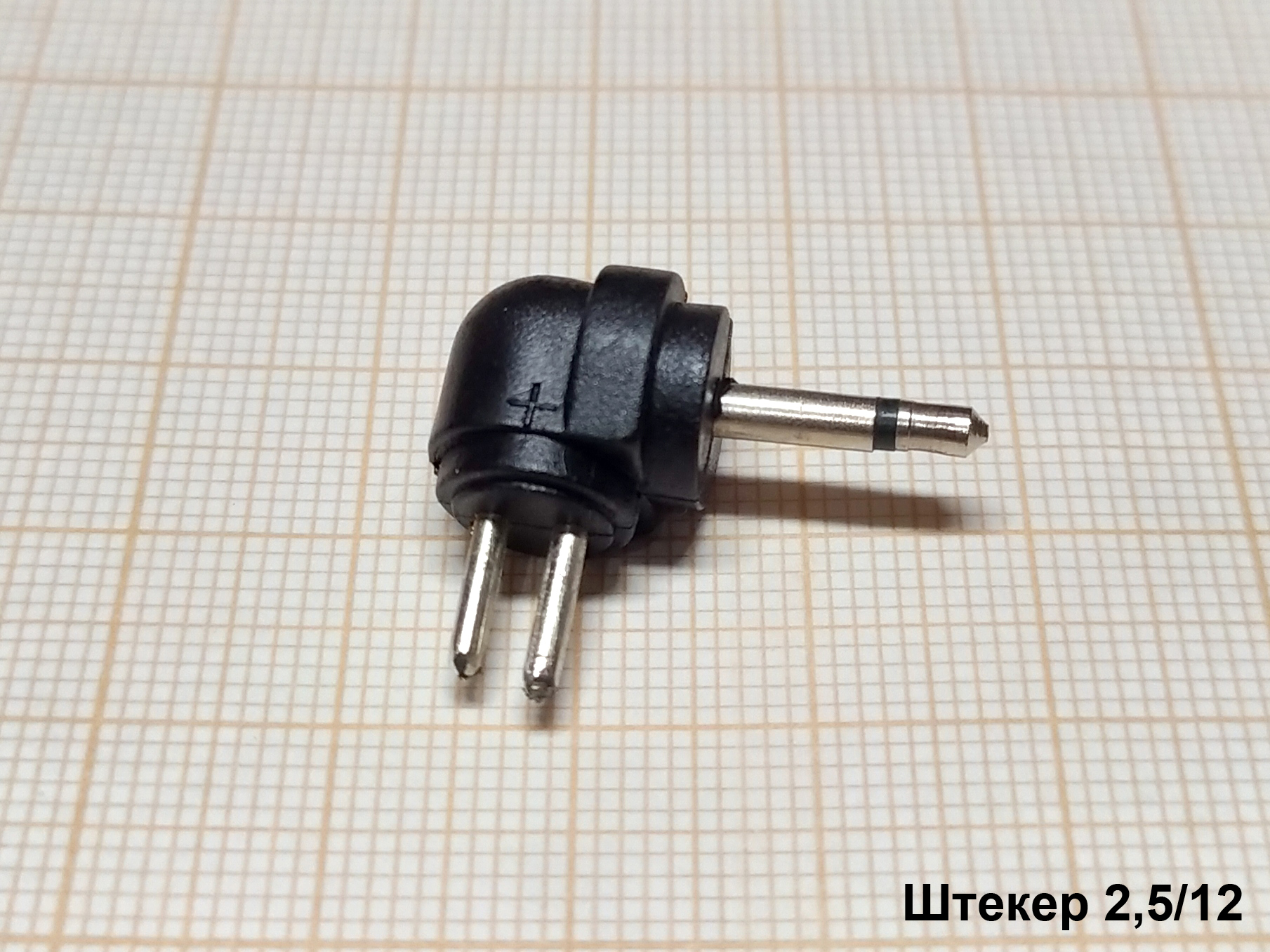

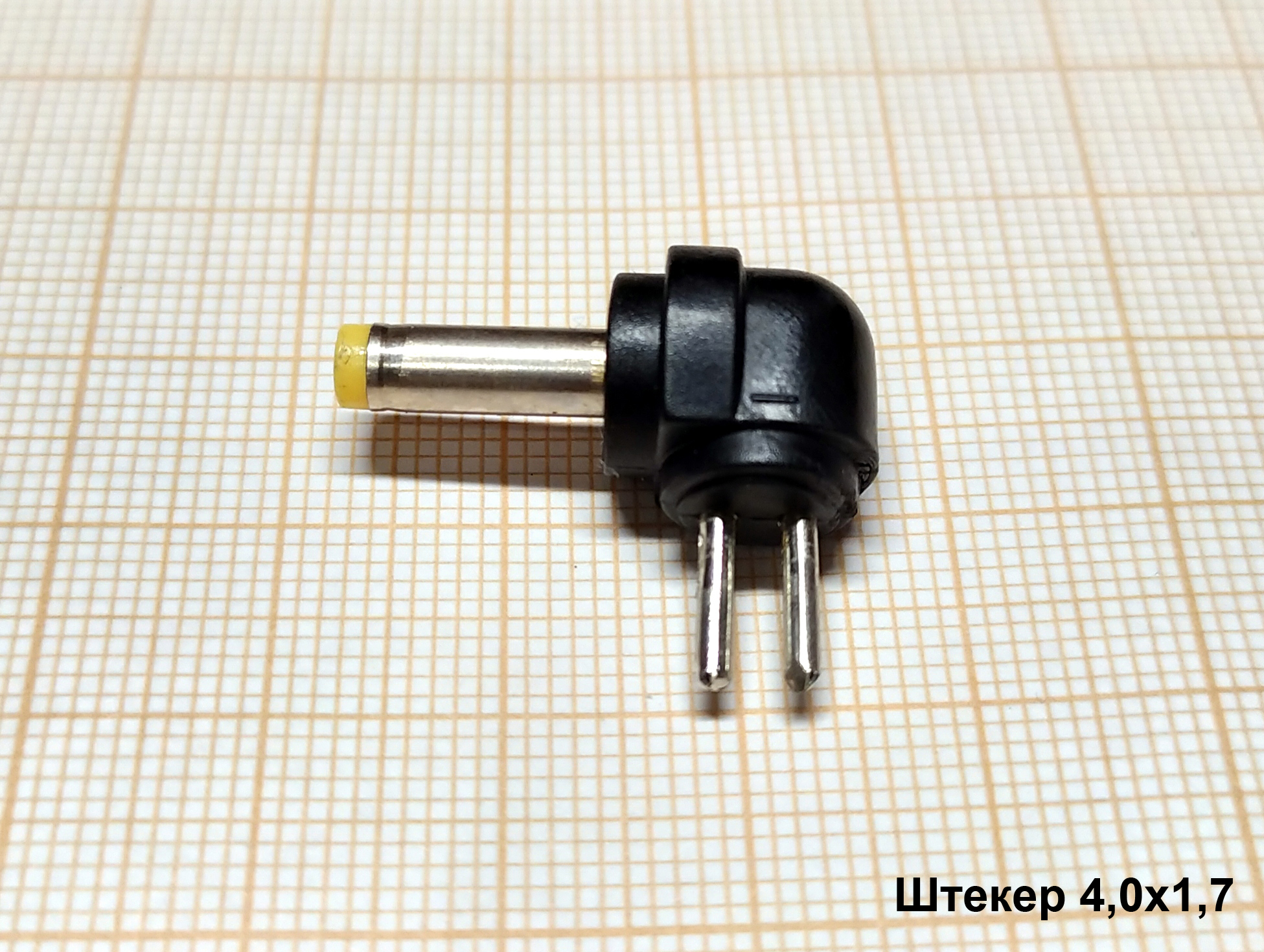

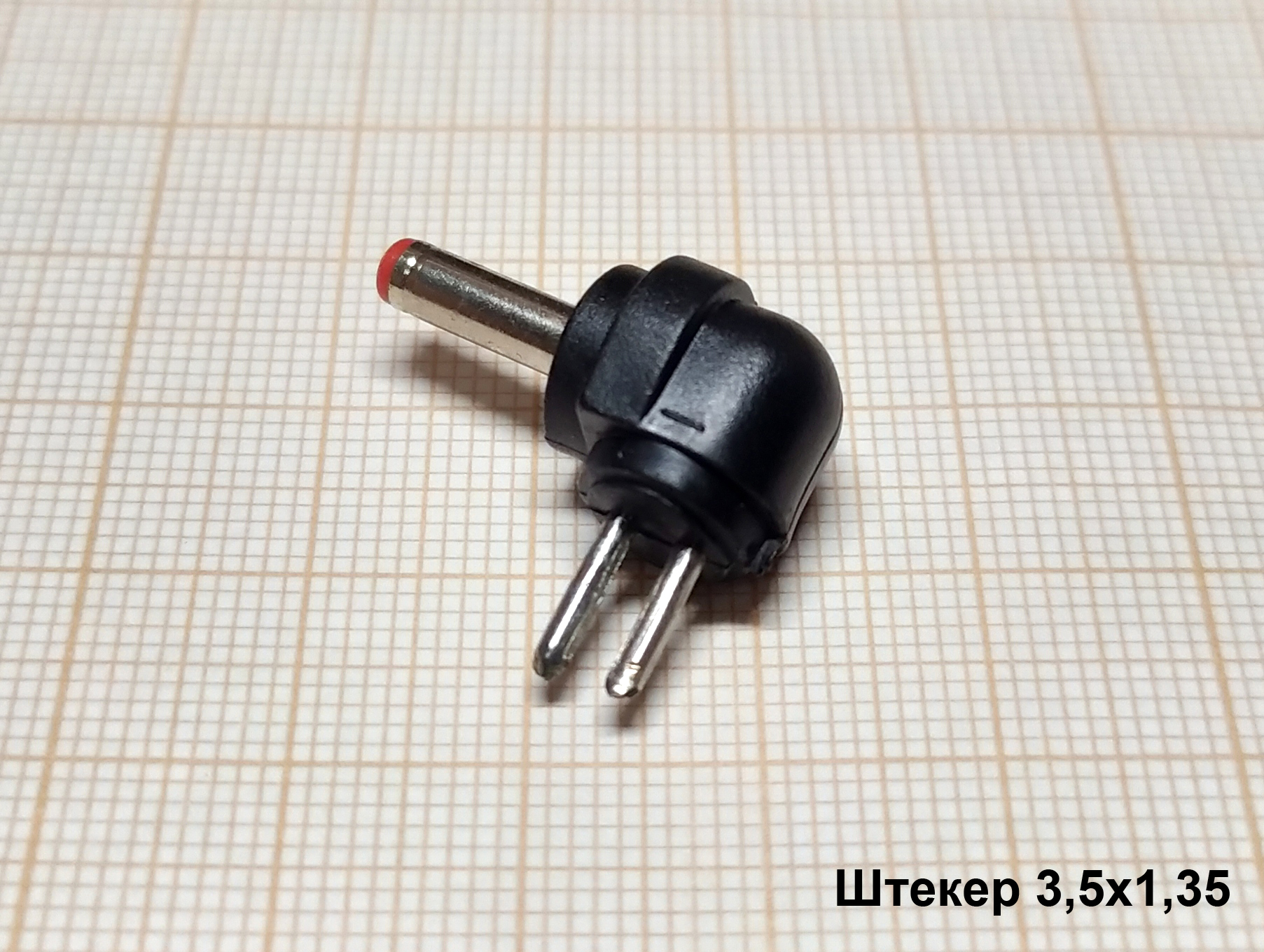

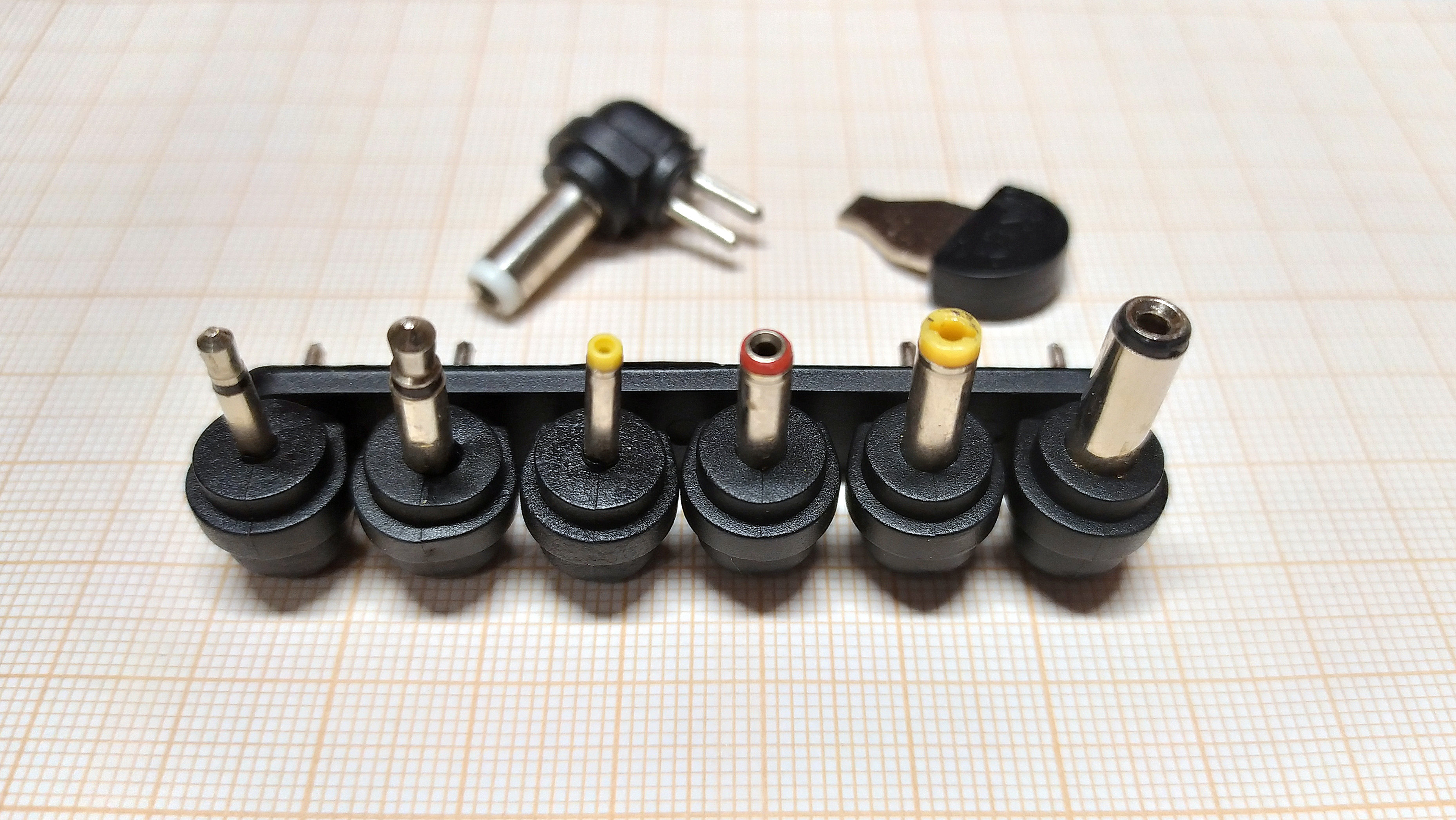

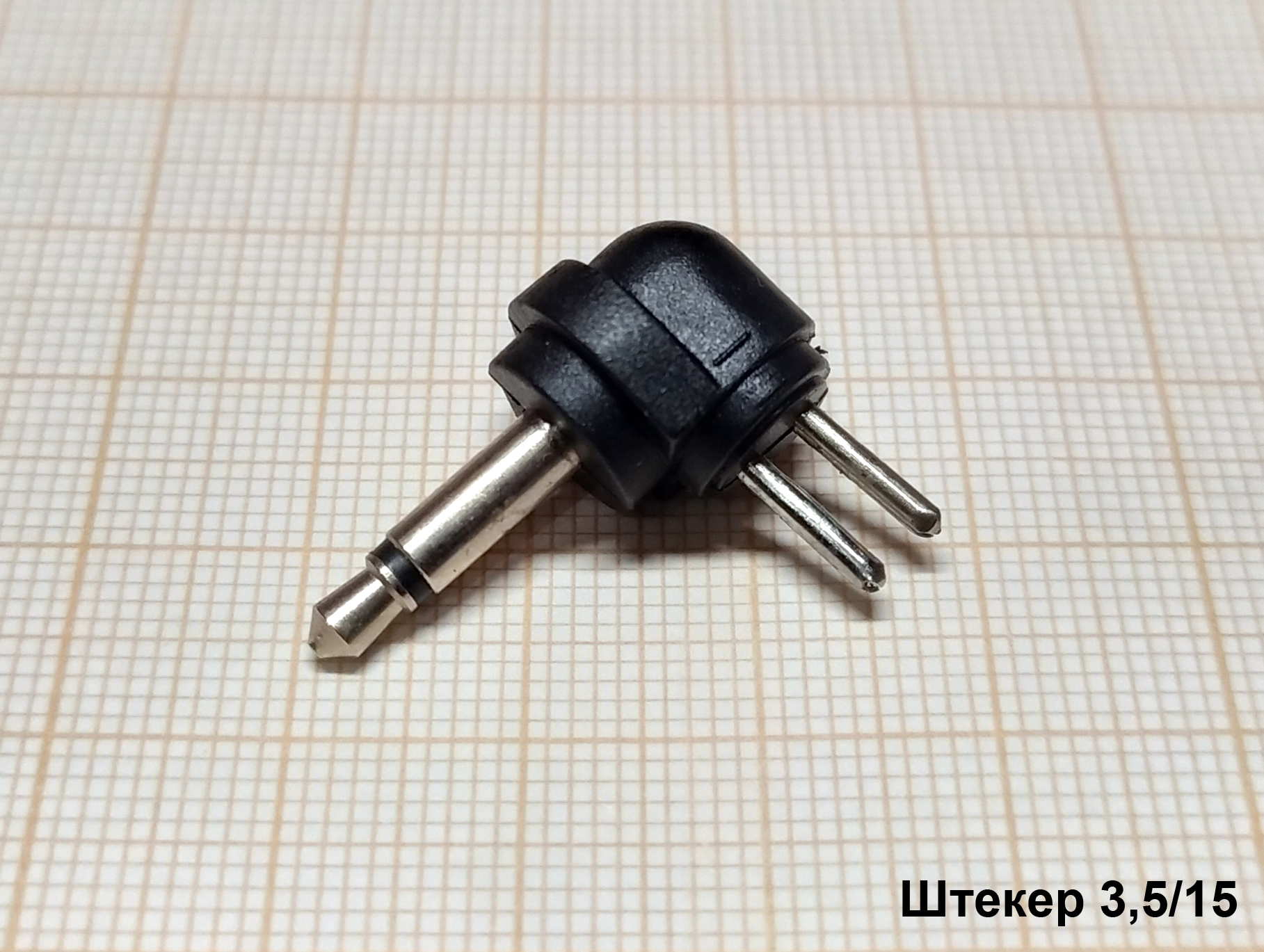

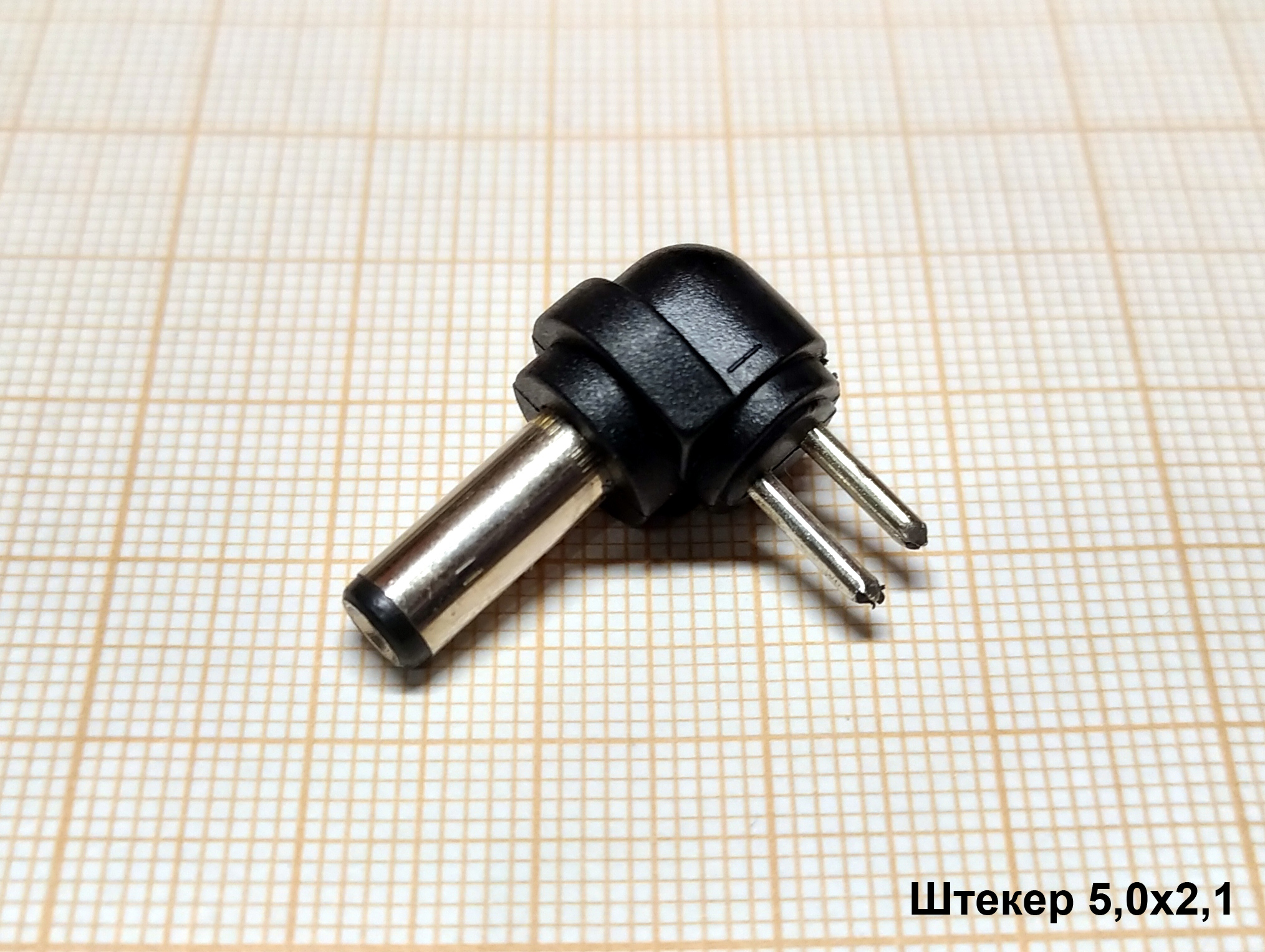

Robiton TN3000S укомплектован сменными штекерами семи типоразмеров, шесть из которых, для удобства хранения, закреплены на колодке.

Задание полярности контактов штекеров проводится путём совмещения знаков отлитых на корпусе розетки и штекера. Совмещение “+” с “+” задаёт прямую полярность для штекера (“+” внутри, “–” снаружи). Совмещение “+” с “–” задаст обратную полярность (“–” внутри, “+” снаружи).

Тестирование блока питания Robiton TN3000S заключалось в нагружении блока питания до максимального значения тока указанного в технических характеристиках и оценки снижения выходного напряжения относительно номинального. Заявленная стабилизация выходного напряжения ±5%. Измерение величин проводилось с использованием мультиметра Uni-T UT20B и M830.

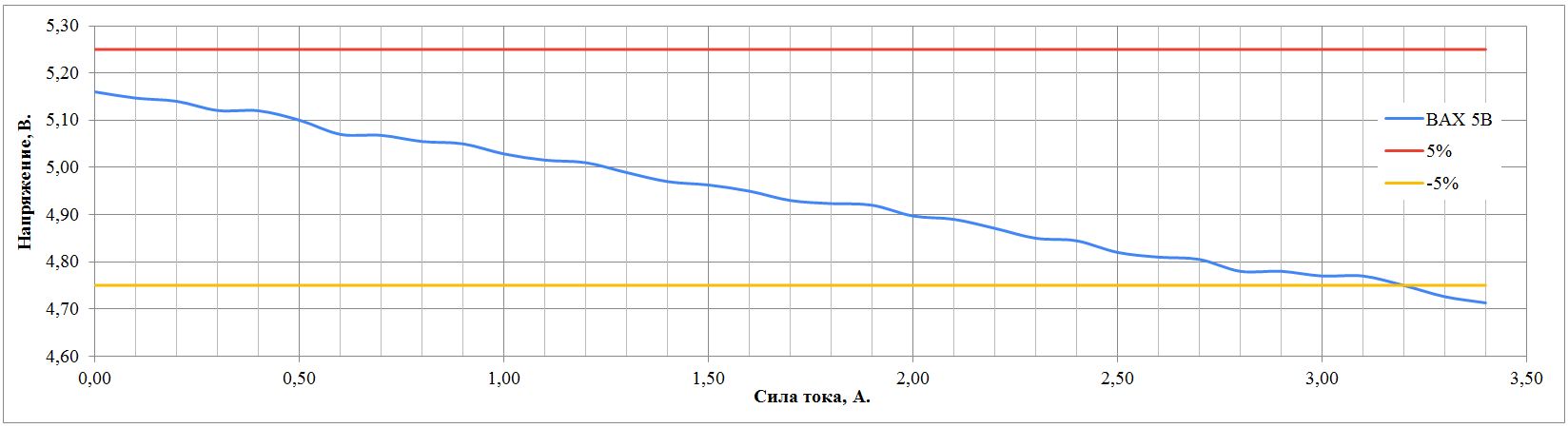

Номинальное выходное напряжение 5 В

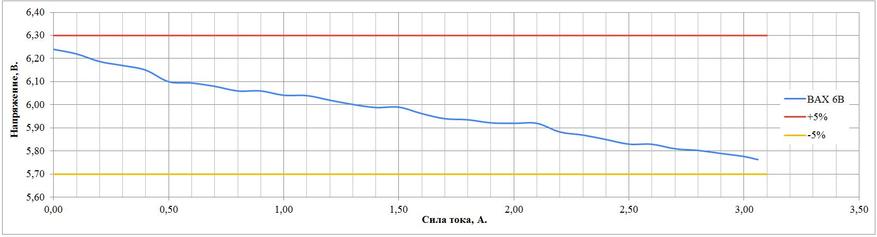

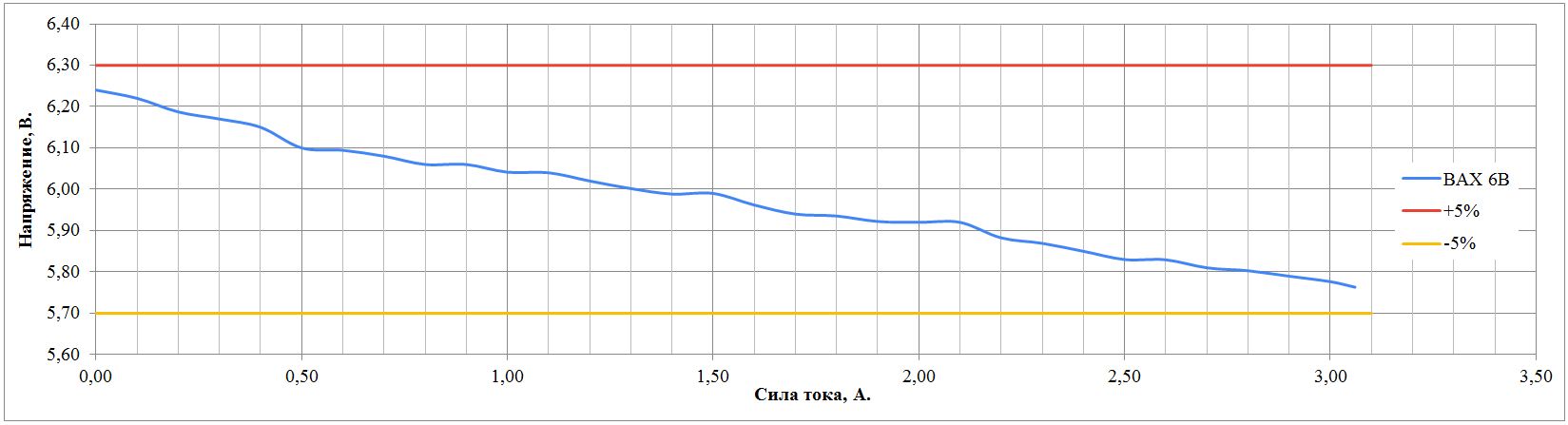

Номинальное выходное напряжение 6 В

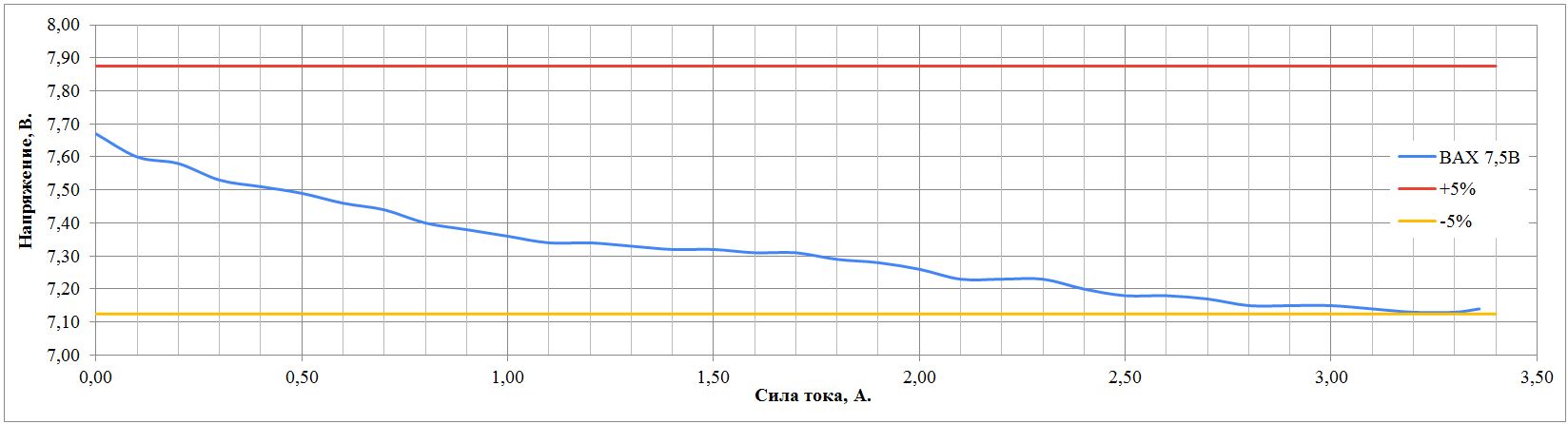

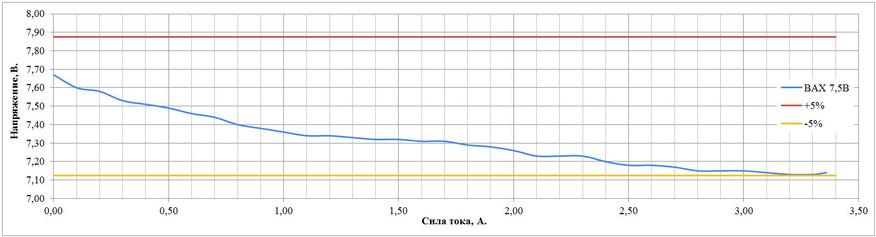

Номинальное выходное напряжение 7,5 В

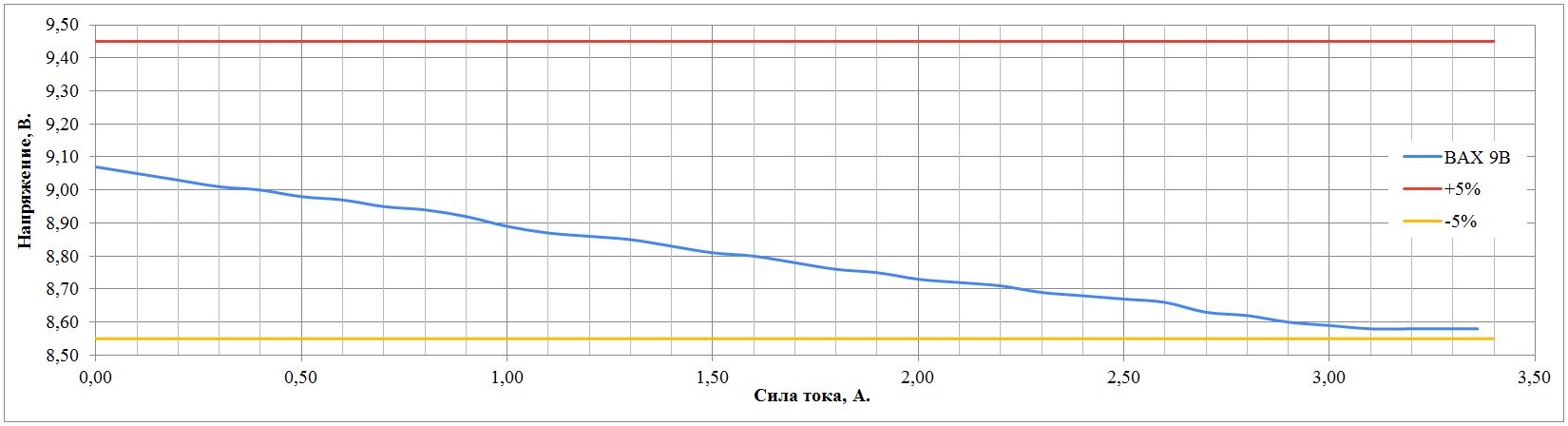

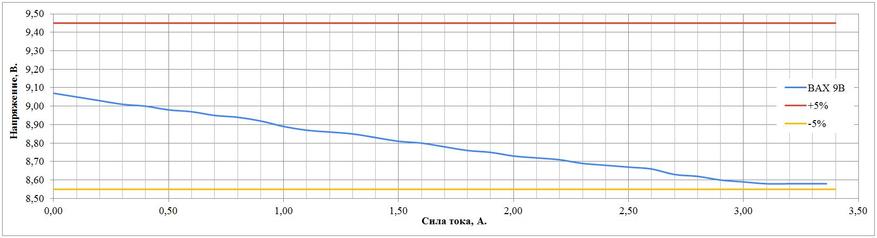

Номинальное выходное напряжение 9 В

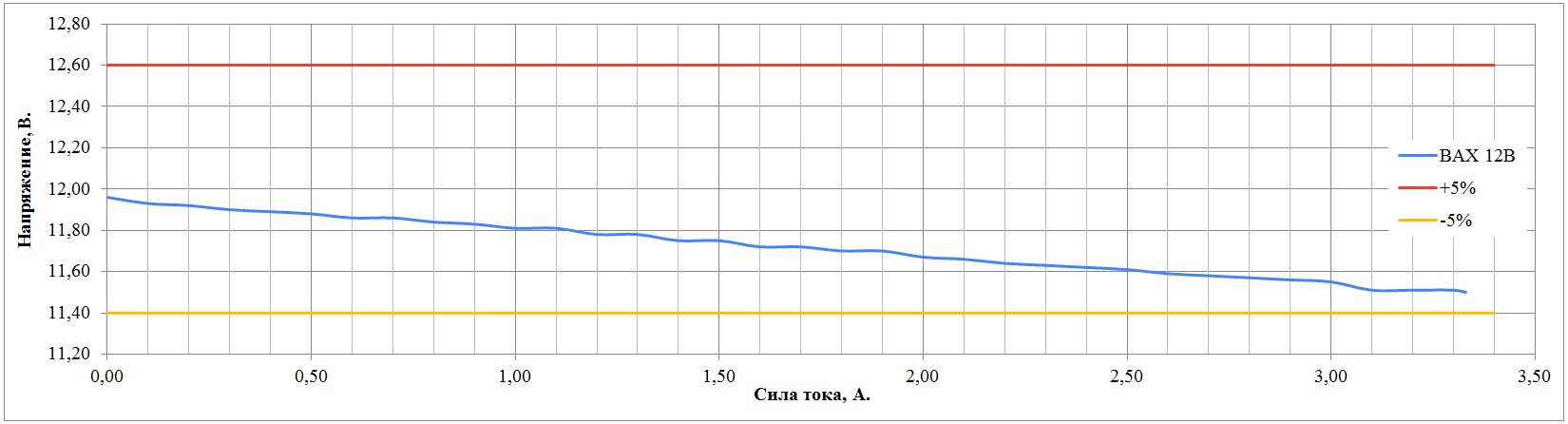

Номинальное выходное напряжение 12 В

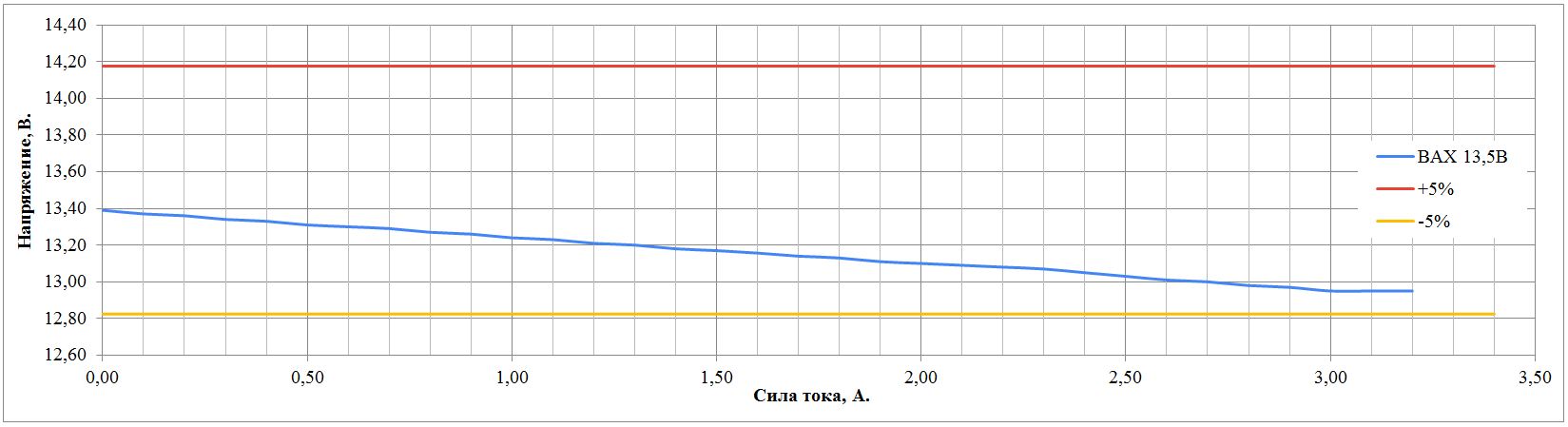

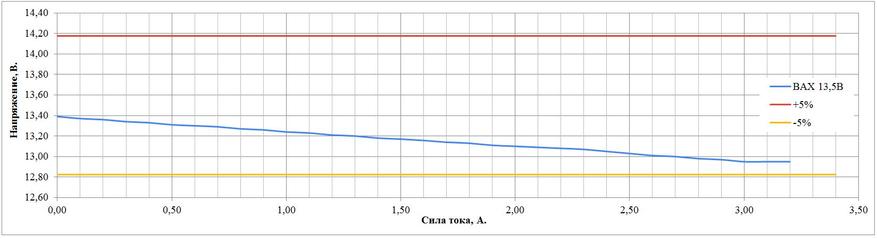

Номинальное выходное напряжение 13,5 В

Номинальное выходное напряжение 15 В

По результатам тестирования можно сделать вывод о том, что все выходные напряжения блока питания, при максимальной допустимой нагрузке, находятся у границы заявленного предела стабилизации 5%.

Защита от перегрузки срабатывала при токе более 3000 мА для напряжений 5-13 В. Для режима работы с выходным напряжением 15 В блок питания уходил в защиту после 2500 мА.

При продолжительной работе блока питания с максимальными выходным напряжением и током нагрузки значительного нагрева не наблюдалось.

На практике универсальный блок питания работал с персональным облачным хранилищем WD MyCloud без нареканий.

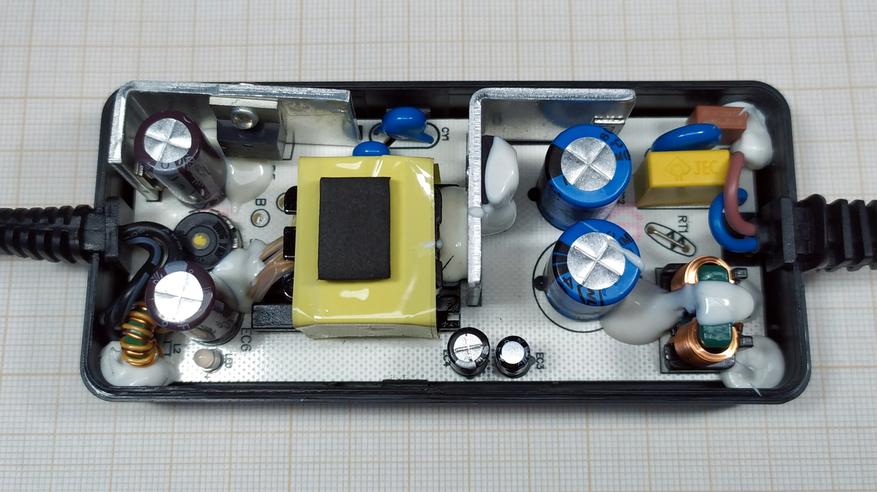

Корпус блока питания собран посредством ультразвуковой сварки. Плата внутри него не болтается поскольку зафиксирована защёлками и дополнительно, по углам, залита герметиком.

Некоторые производители экономят на входном фильтре, здесь же он есть. Предохранитель с варистором также присутствуют.

Двухполупериодный выпрямитель DB207S расположен на обратной стороне платы.

Пара высоковольтных конденсаторов произведённых фирмой Kinls ёмкостью 33 мкФ каждый. Рабочее напряжение до 400 В, а температура до 105 ºС.

Преобразователь выполнен на транзисторе SVF7N65F номинальный ток которого 7 А.

Преобразователь управляется микросхемой LY6806.

Выходная диодная сборка выполнена на SBT20100VCT.

Блок питания Robiton TN3000S в работе показал хорошие результаты.

Во всех режимах работы, стабилизация выходного напряжения соответствует заявленному допуску в 5%. Просадка напряжения заметна только при превышении максимального тока нагрузки и лишь в режиме 5 В.

Рассмотренный блок питания прекрасно подойдёт для питания вашего устройства если оно работает от напряжения соответствующего одному из выходных напряжений данного блока питания и потребляет ток не более 3 А.

Автор не входит в состав редакции iXBT.com (подробнее »)

2 комментария

C
IMHO, регулируемый БП имеет право быть только лабораторным, остальные зло. Переключатель обычно стоит в цепи обратной связи и представляет собой фатальную точку отказа, при любых проблемах с ним напряжение взлетает до максимального. Недавно побывал в руках ноунеймовский универсальный блок, в промежуточных положениях переключателя выдаёт максимальное напряжение — 20 В.
l
Конструкция разъёмов штекера, позволяющая легко поменять "+" и "-" — это зло. Случайно перепутал и привет.
Из 7 комплектных штекеров у меня дома есть оборудование только с 5,5х2,5 мм, причём его много. Остальные штекеры — малораспространённые. ИМХО, стоило его сделать несъёмным, покрыло бы 90+% потребностей. А остальные на него в виде переходников, благо таких на Али навалом.
