BlitzWolf BW-S6. Обзор двухпортового зарядного устройства, с поддержкой QC 3.0.

В современном динамическом мире, порой каждый час имеет большое значение.

Наверное никто не захочет терять своё время, только потому что разрядился один из гаджетов.
Производители электронный устройств, ищут разные пути — что бы хоть как-то решить эту проблему.
Одни делают ставку на большую ёмкость батарей. Другие, на быструю зарядку — этих самых батарей.

Сегодня будет обзор одного из таких устройств, предназначенных для быстрой зарядки.

Параметры

Упаковка и комплектация

Коробка небольшого размера, из тонкого картона.

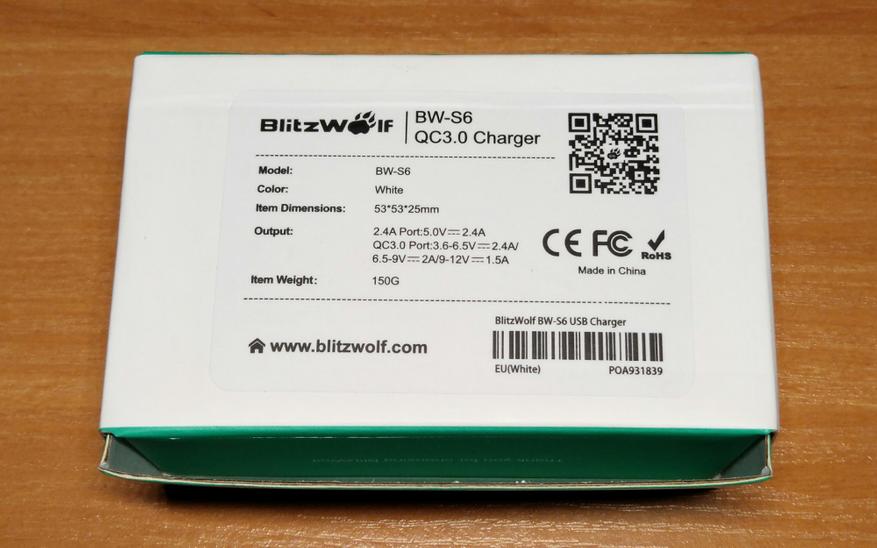

На тыльной стороне, можно увидеть подробные спецификации продукта.

Внутри — помимо зарядного устройства, есть только инструкция.

Внешний вид

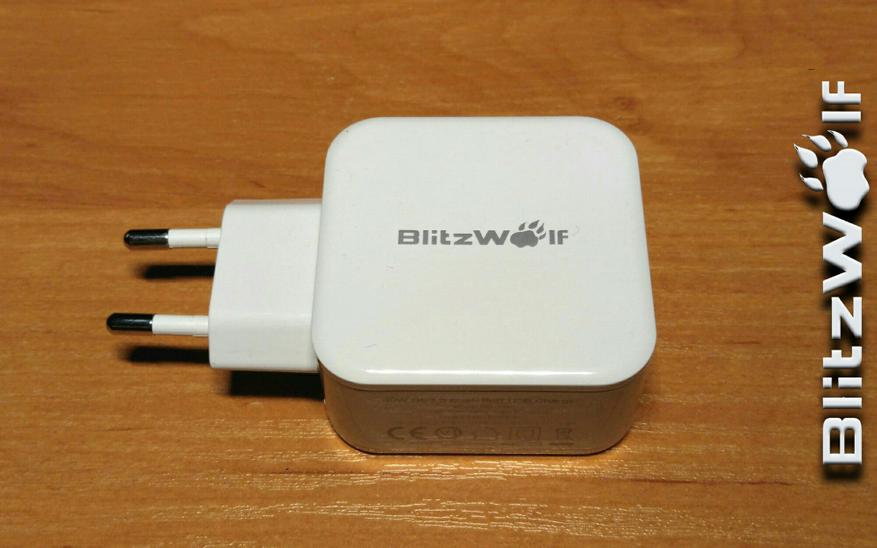

Корпус квадратной формы, со слегка скруглёнными углами.
Изготовлен из белого, глянцевого пластика.
Размер компактный — 92х54х28 мм (длина с учётом вилки).

На нижнем торце, изображены спецификации устройства.

На тыльной стороне корпуса — размещены два порта, для зарядки гаджетов.
Верхний — 2.4 А (окрашен в белый цвет)
Нижний — имеет поддержку QC 3.0 (окрашен в оранжевый цвет)

Когда ЗУ подключено к сети, зажигается светодиодная подсветка.
Не яркий, синий свет — исходит из портов.

Тестирование

При тестировании использовались — тестер Juwei с QC3.0 триггером, тестер Mantistek с внешней нагрузкой, и плеер FiiO X5-3.

Для начала, посмотрим на напряжение без нагрузки.
Первый порт — 5.22 V

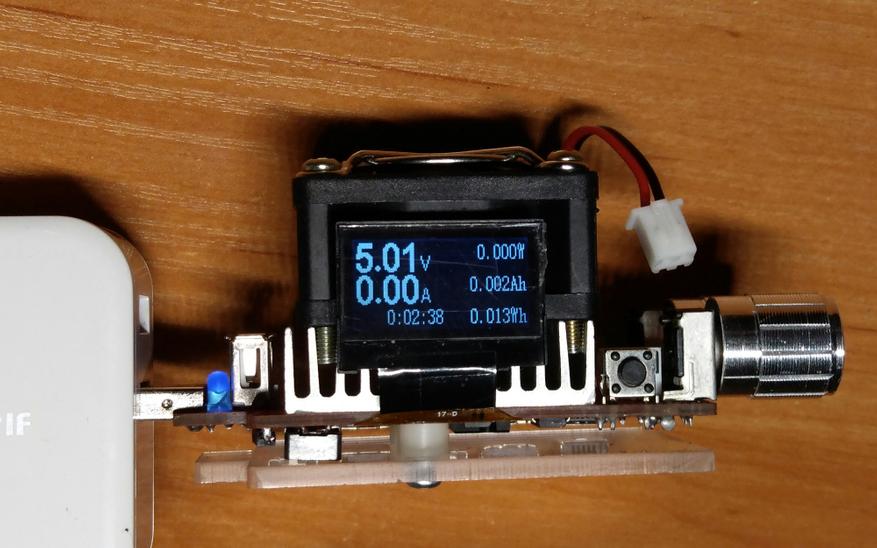

Второй порт — 5.01 V (в момент фотографирования случилась небольшая просадка, обычно там напряжение выше, в пределах 5.2 V).

Протестируем первый порт более детально.

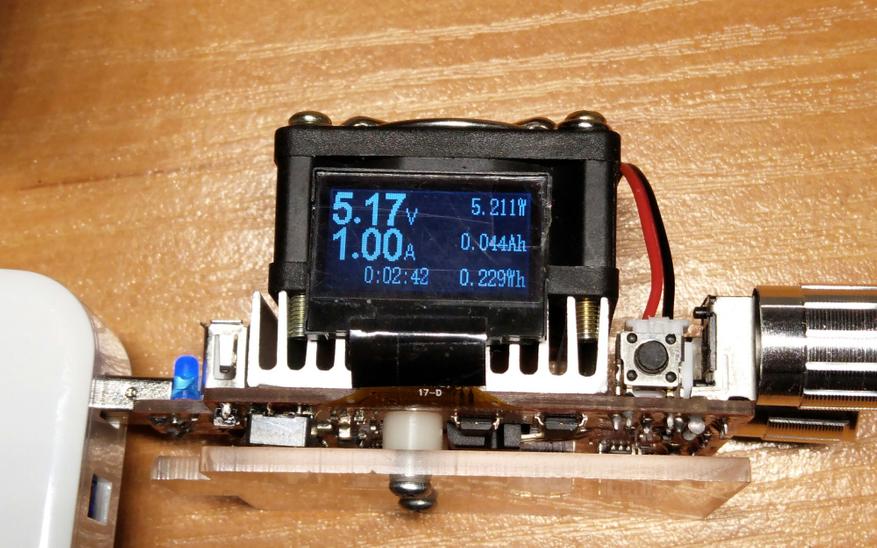

Нагрузка 1 А — 5.17 V.

Повышаем до 2А. Напряжение стабильно держится — 5.18 V.

Поднять до трёх ампер не получается. Срабатывает защита.
Максимальная нагрузка, которую удалось достичь на этом порте — 2.92 А, при напряжении 4.96 V.

Детальный тест второго порта.

Триггер вставлен. Но эмуляция устройства с поддержкой QC3.0 не включена.

1 A, 5.29 V.

При повышении нагрузки, увеличивается также напряжение.

2 А, 5.38 V

3 A, 5.45 V

Если нагрузка 3.3 А, напряжение стабильное, более 5 V.
При повышении нагрузки до 3.5 А, начинается просадка до 3.9 V.
Защита срабатывает при нагрузке 3.7 A.

На триггере включил 7-10 V. Выставил нагрузку 2 А.
Тестер показал 6.18 V.

При нагрузке 3.2 А, напряжение 6.26 V.

На триггере, поднял напряжение до 11-14 V. На тестере понизил нагрузку до 1.5 А.
Результат.
12.1 V, 1.51 A.

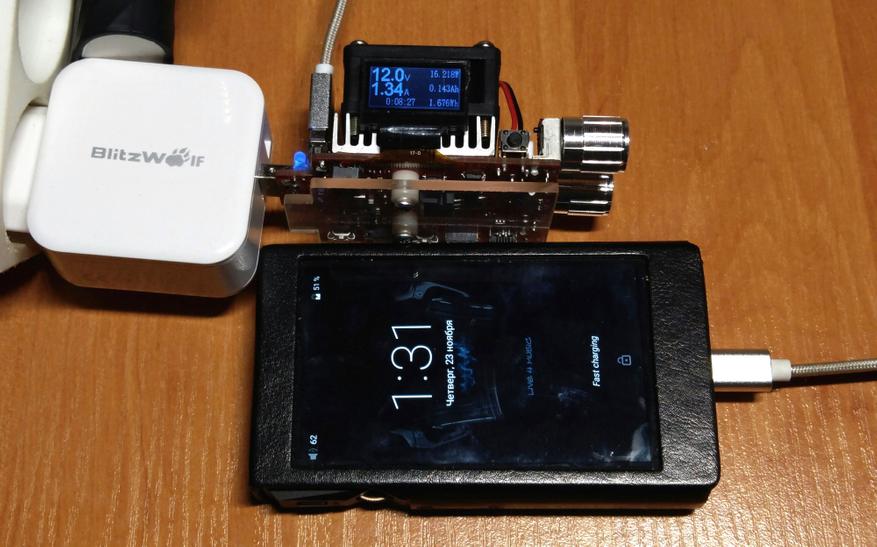

Плеер FiiO. Идёт быстрая зарядка.
Замеры показали — 12 V, 1.34 А.

Плеер заряжал через магнитный кабель. Заметил не очень приятную особенность.
На штекере кабеля, есть диод (на фото, из-за блика его не видно).
Если диод смотрит вверх, все Ок. Но если подключить кабель диодом вниз — плеер будет заряжатся обычной зарядкой, а не быстрой.
Владельцы магнитных кабелей — имейте это ввиду.

Во время работы, ЗУ BlitzWolf BW-S6 слегка тёплое.

Подключил к двум портам, две нагрузки.
Первая — 5.84 А, 5.10 V.
Вторая — 3.16 А, 4.96 V.
Напряжение держалось стабильно, не проседало. Но спустя некоторое время, зарядное устройство ощутимо нагрелось.

Достоинства и недостатки

Достоинства

+ Поддержка QC 3.0

+ Поддержка большого диапазона протоколов быстрой зарядки, разных вендоров

+ Компактные габариты

+ Два порта

Недостатки

— Два порта, это хорошо. Но три, было бы ещё лучше.

Купить BlitzWolf BW-S6 можно за $10.99
