Корпусный вентилятор SilentWings 3 140mm PWM high-speed (BL071): универсальное решение для современных компьютерных систем

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com (подробнее »)
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Выбор качественного корпусного вентилятора, который мог бы обеспечить бесшумность работу и хорошую производительность, является достаточно непростой задачей. На текущий момент на рынке присутствует огромное количество моделей, с отличными техническими характеристиками. Сегодняшняя статья посвящена устройству, обладающему отличным соотношением производительности и шума 28.1дБ(А) при 1600 об/мин, речь пойдет о be quiet! Silent Wings 3 140mm PWM high-speed.

Технические характеристики

Наименование моделиSilentWings 3 140mm PWM high-speed (BL071)
Скорость1600 об/мин
Уровень шума28.1 дБ(A)
Воздушный поток77.57 cfm/131.79 м³/ч
Статическое давление2.16 мм рт.ст.
Макс. мощность6 Вт
Поддержка ШИМ (PWM)Да
Габариты140х140х25 мм
Гарантия3 года

КУПИТЬ

Упаковка и комплект поставки

Поставляется вентилятор в небольшой, плотной картонной коробке, выполненной в фирменной цветовой гамме компании be quiet! На коробке находится изображение устройства и достаточно полные технические характеристики.

Часть информации о устройстве расположено на внутренней поверхности верхней крышки.

Внутри коробки комплект поставки распределен в двух небольших коробках, из относительно мягкого, черного картона. На коробках расположена информация о их содержимом.

В комплект поставки вошли:

  • Вентилятор be quiet! Silent Wings 3 140 mm PWM high-speed (BL071);
  • Комплект жестких пластиковых креплений, с резиновыми кольцами;
  • Комплект антивибрационных креплений;
  • Набор винтов и штифтов для монтажа;
  • Инструкция по эксплуатации.

Можно говорить о том, что комплект поставки весьма неплох, прежде всего это обусловлено тем, что пользователь самостоятельно может выбрать наиболее подходящий для него способ крепления вентилятора.

Внешний вид

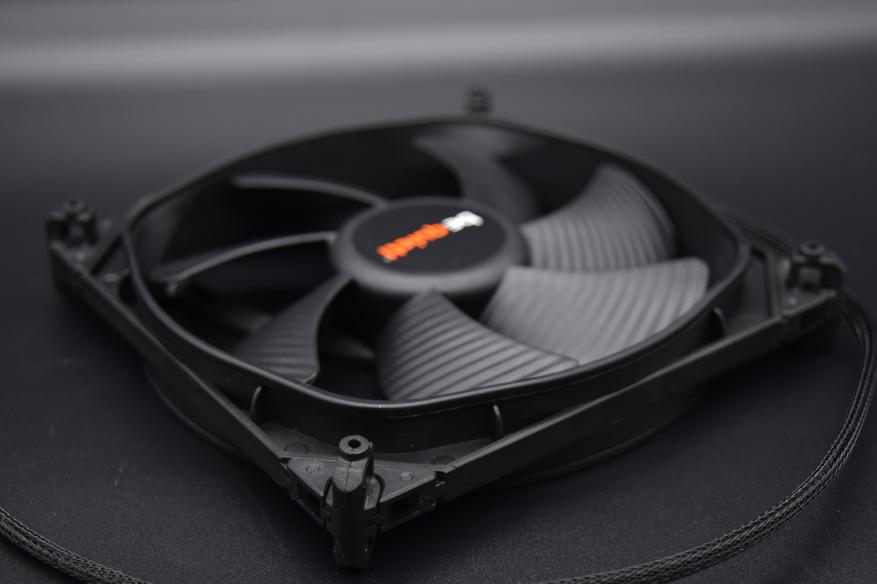

Корпус устройства изготовлен из прочного, матового черного пластика. На верхней поверхности находится семи-лопастной вентилятор, крыльчатка которого имеет волнистую поверхности и оптимизирована для обеспечения бесшумной работы и мощного воздушного потока. По центру находится логотип компании bi quiet! Рамка вентилятора – прорезиненная и имеет воронкообразных воздухозаборник, что в связке с продуманным расположением крыльчатки вентилятора обеспечивает приличную циркуляцию воздуха и высокое воздушное давление.

Для удобства эксплуатации производитель предусмотрел возможность установки различных, съемных антивибрационных креплений, которые располагаются на углах вентилятора.

На тыльной поверхности расположен 6-полюсный трехфазный моторчик вентилятора, который, как заявляет сам производитель обеспечивает практически бесшумную работу (всего 28.1 дБ(A) при максимальной нагрузке), внутри моторчика находится гидродинамический подшипник (FDB), который способен обеспечить до 300’000 часов работы. Моторчик оснащен широтно-импульсной модуляцией (ШИМ), что в связке с четырех-пиновым проводом, который также расположен на задней поверхности и имеет длину в 500 мм, позволяет современным материнским платам осуществлять интеллектуальную регулировки скорости вращения вентилятора.

Установка

Производитель предусмотрел два варианта фиксации вентилятора:

  • Установка, при помощи жесткого крепления, оснащенного резиновыми втулками. Фиксация вентилятора осуществляется с использованием винтов с шайбами, либо проволочных скоб;
  • Установка при помощи антивибрационного крепления. Фиксация осуществляется с использованием нажимных штифтов, что обеспечивает дополнительную виброизоляцию. Более того, данный способ установки предусматривает два возможных варианта расположения вентилятора. В положении L корпус вентилятора не имеет непосредственного контакта с поверхностью устройства, между ними остается зазор, примерно в один-два миллиметра. В положении S – корпус вентилятора непосредственно соприкасается с поверхностью устройства. Гашение вибрации присутствует в обоих случаях, ведь контур вокруг вентилятора имеет резиновую прокладку, которая выполняет роль демпфера в местах соприкосновения.

Установка и снятия креплений на корпус вентилятора осуществляется достаточно простым действием: сдвигание слева направо, до фиксации защелки в замке. Для снятия крепления потребуется отжать защелку при тонкой плоской отвертки, после чего потянуть крепление справа налево. Хочется отметить, что крепление на корпусе вентилятора фиксируется очень жестко, оно не люфтит и не болтается.

Тестирование

Тестирование данной вентилятора be quiet! Silent Wings 3 140 mm PWM high-speed (BL071) свелось к несложному действию. Устройство было подключено к лабораторному блоку питания KORAD 3005D, после чего напряжение на клеммах постепенно повышалось. В ходе тестирования осуществлялись замеры скорости вращения крыльчатки и создаваемый воздушный поток. Для определения создаваемого воздушного потока использовался анемометр UNI-T UT362, для определения скорости вращения вентилятора использовался лазерный тахометр UNI-T UT373.

Напряжение, В456789101112
Частота вражения, об/мин600750900100012001300140015001600
Скорость воздушного потока, м/с1,141,261,441,491,531,711,791,862,02
Расход воздуха, м263708083859599103112

Запуск вращения вентилятора начинался при напряжении чуть менее 4В. До отметки примерно в 950-1000 оборотов в минуту, уровень шума, издаваемого вентилятора стремился к отметке порога чувствительности человеческого уха, в условиях окружающей среды. В момент, когда количество оборотов превысило 1000 оборотов в минуту, уровень шума начал увеличиваться, но при этом, нужно отдать должное, он находился в зоне комфорта и не резал ухо.

Достоинства

  • Комплект поставки;
  • Качество сборки;
  • Хорошая элементная база;
  • Два варианта монтажных креплений;
  • Низкий уровень шума на максимальной нагрузке, всего 28.1дБ(А);
  • Воронкообразный воздухозаборник;
  • Виброизоляция окантовка вдоль рамки вентилятора;
  • Гидродинамический подшипник (FDB);
  • Длительный гарантированный срок эксплуатации, до 300’000 часов;
  • Высокая скорость вращения крыльчатки, достигает 1600 об/мин;
  • 6-полюсный моторчик вентилятора;
  • Контроль скорости вентилятора по сигналу PWM материнской платы;
  • 3 года гарантии от производителя.

Недостатки

  • Стоимость.

Заключение

be quiet! Silent Wings 3 140 mm PWM high-speed (BL071) можно смело назвать отличным, универсальным вентилятором, который имеет широкое применение. Устройство отлично подходит в качестве корпусного вентилятора, его можно устанавливать в блоки питания, на радиаторы водяных систем охлаждения и т.д. Запуск устройства происходит при напряжении в 4В. Устройство работает практически бесшумно до момента, пока скорость вращения крыльчатки не превысит 900 оборотов в минуту. С увеличением количества оборотов вентилятор издает еле заметное звучание, которое не доставляет дискомфорта.
