Обзор компьютерного корпуса ID-COOLING FLOW 500 AIR

Серия FLOW, с одной стороны, стоит, вроде как, в самом верху продуктовой линейки (больше нигде нет модели с деревянной фронтальной панелью) среди не «аквариумов», с другой — состоит сугубо из моделей под Micro и mini-ATX материнские платы. Что там еще интересного попробуем узнать на примере ID-Cooling FLOW 500 AIR.

Технические характеристики и комплектация

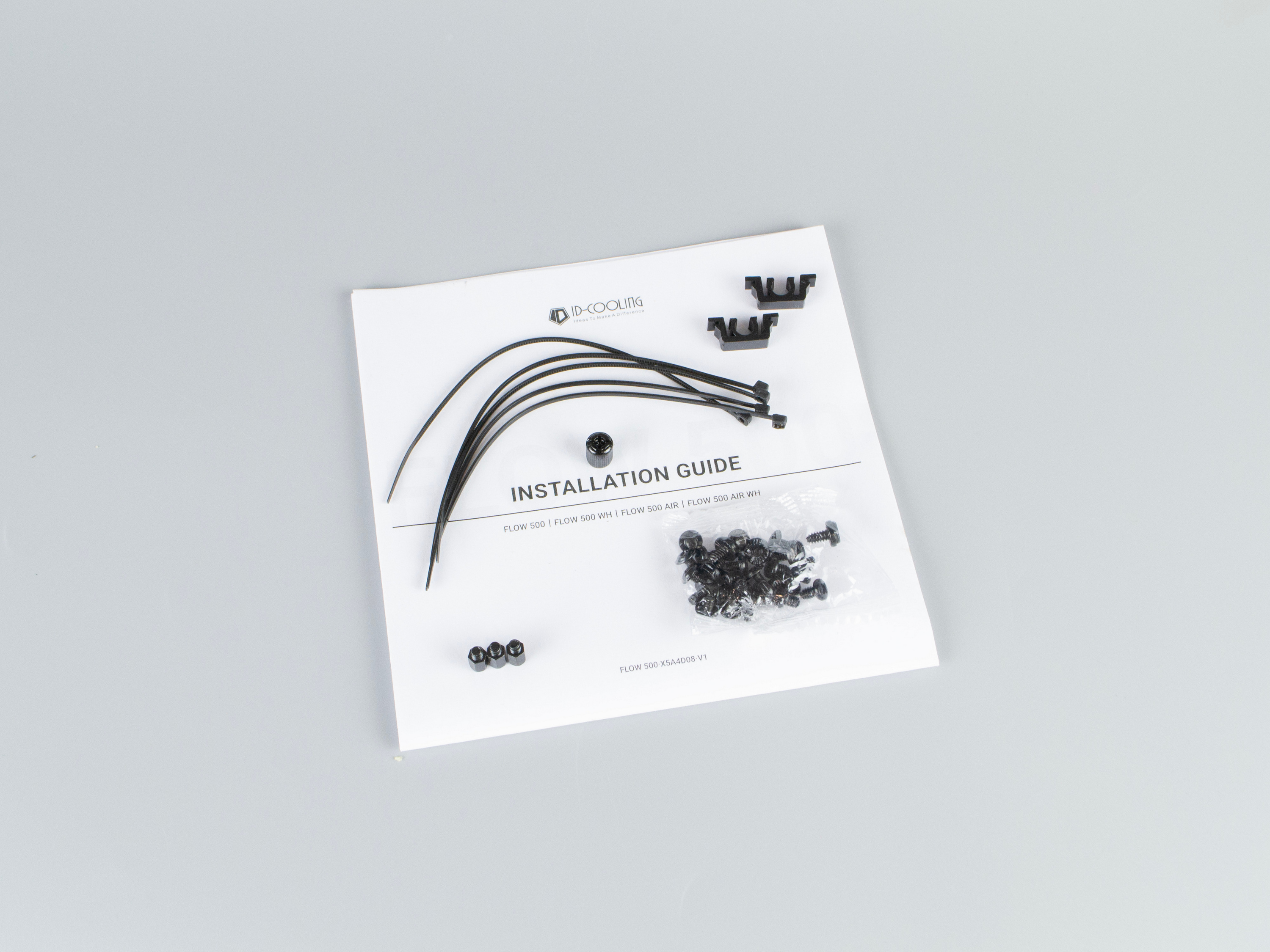

Комплектация там спартанская —нейлоновые стяжки, запасные защелки для боковой стенки, стойки, винты и т. п.

Внешний вид и внутренняя компоновка

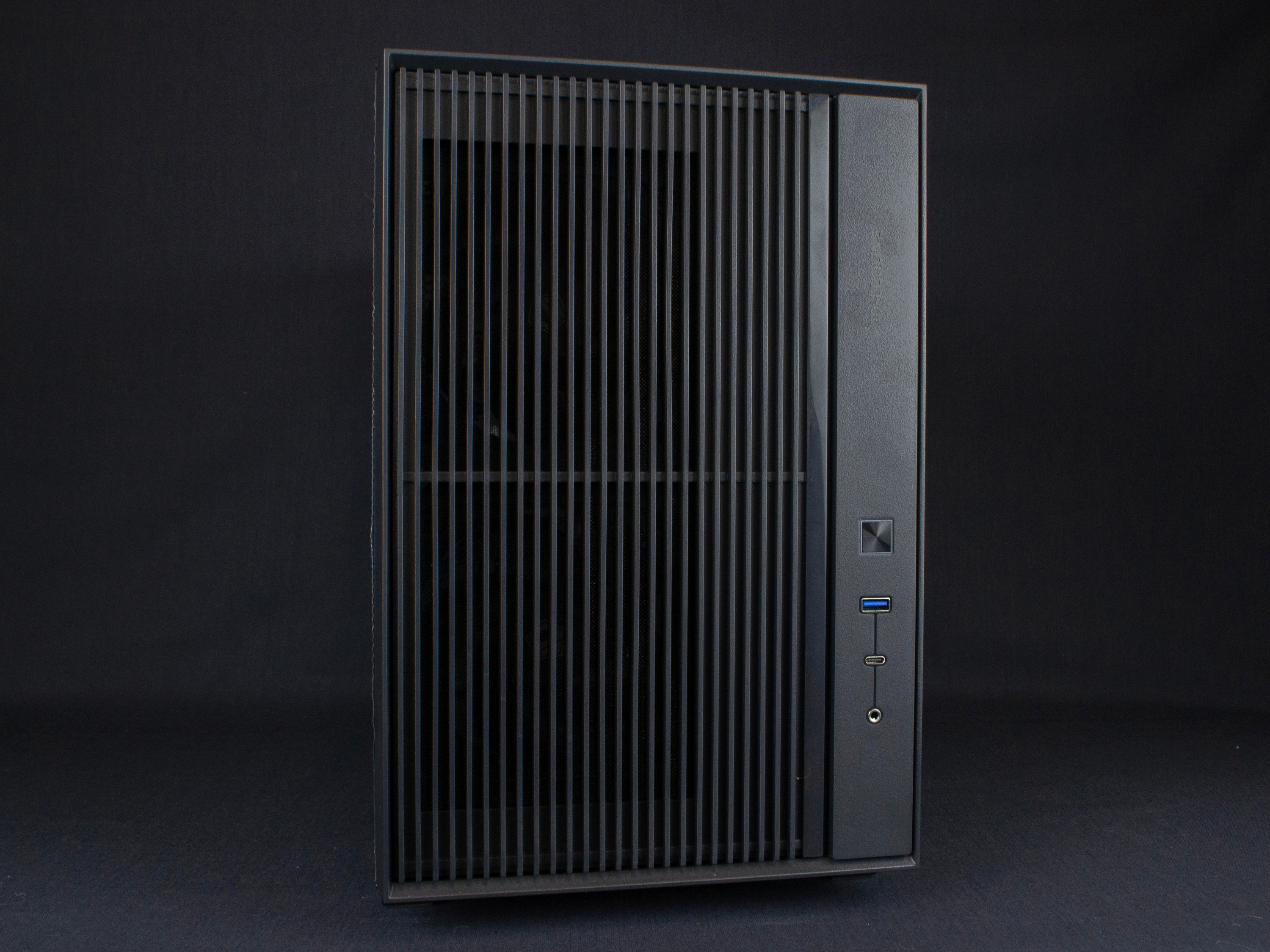

Выглядит корпус весьма строго и лаконично, за счет соотношения габаритов. Фронтальная панель, за счет вертикальных ребер делает корпус визуально выше, чем он на самом деле.

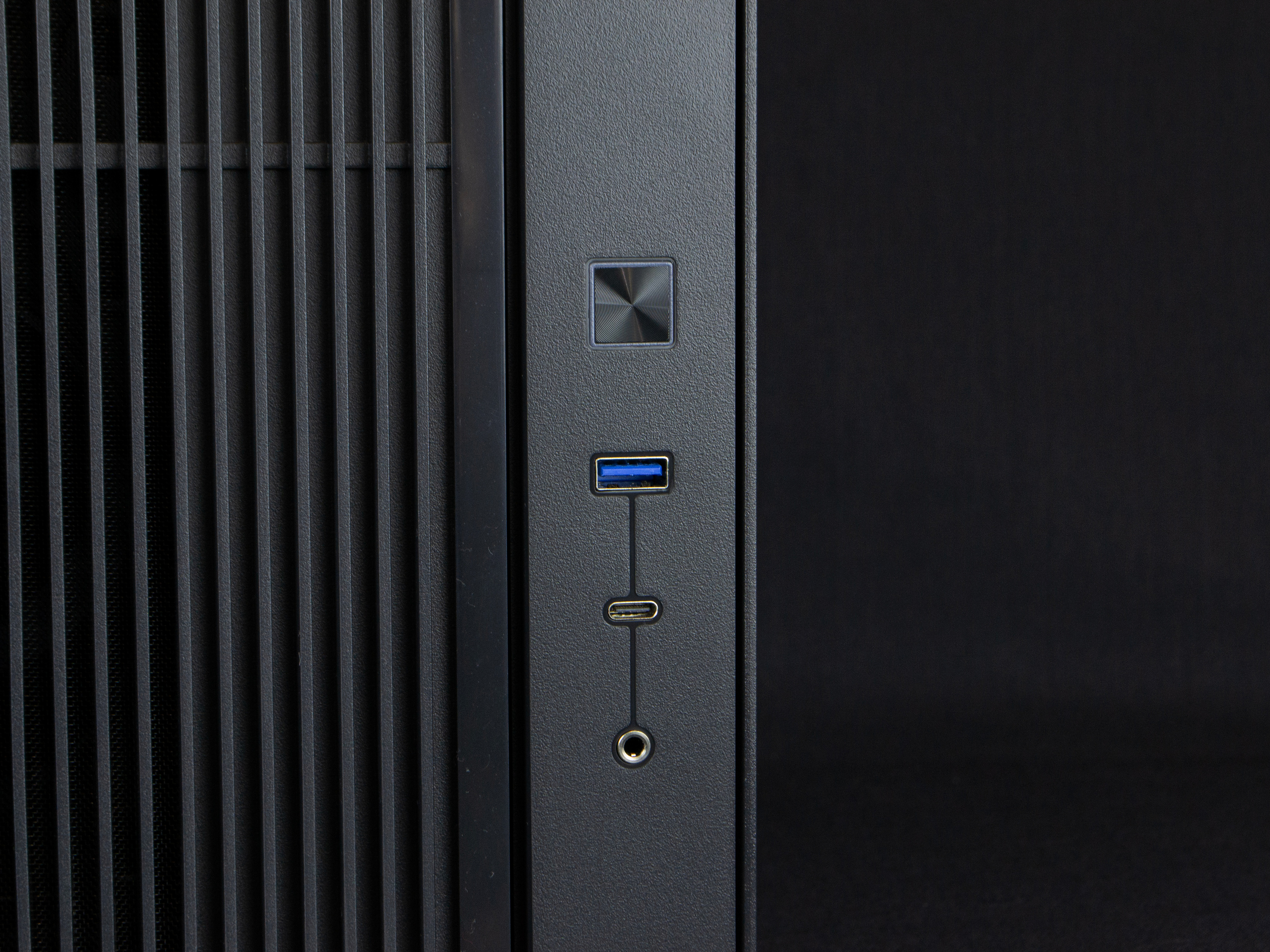

У правого (для пользователя) края в вертикальную линию выстроились кнопка включения с индикацией, порт USB 3.0, Type-C и совмещенный разъем гарнитуры. Опять же, можно было бы посетовать, на всего 1 разъем типа А, но весьма многие говорят, что им хватает.

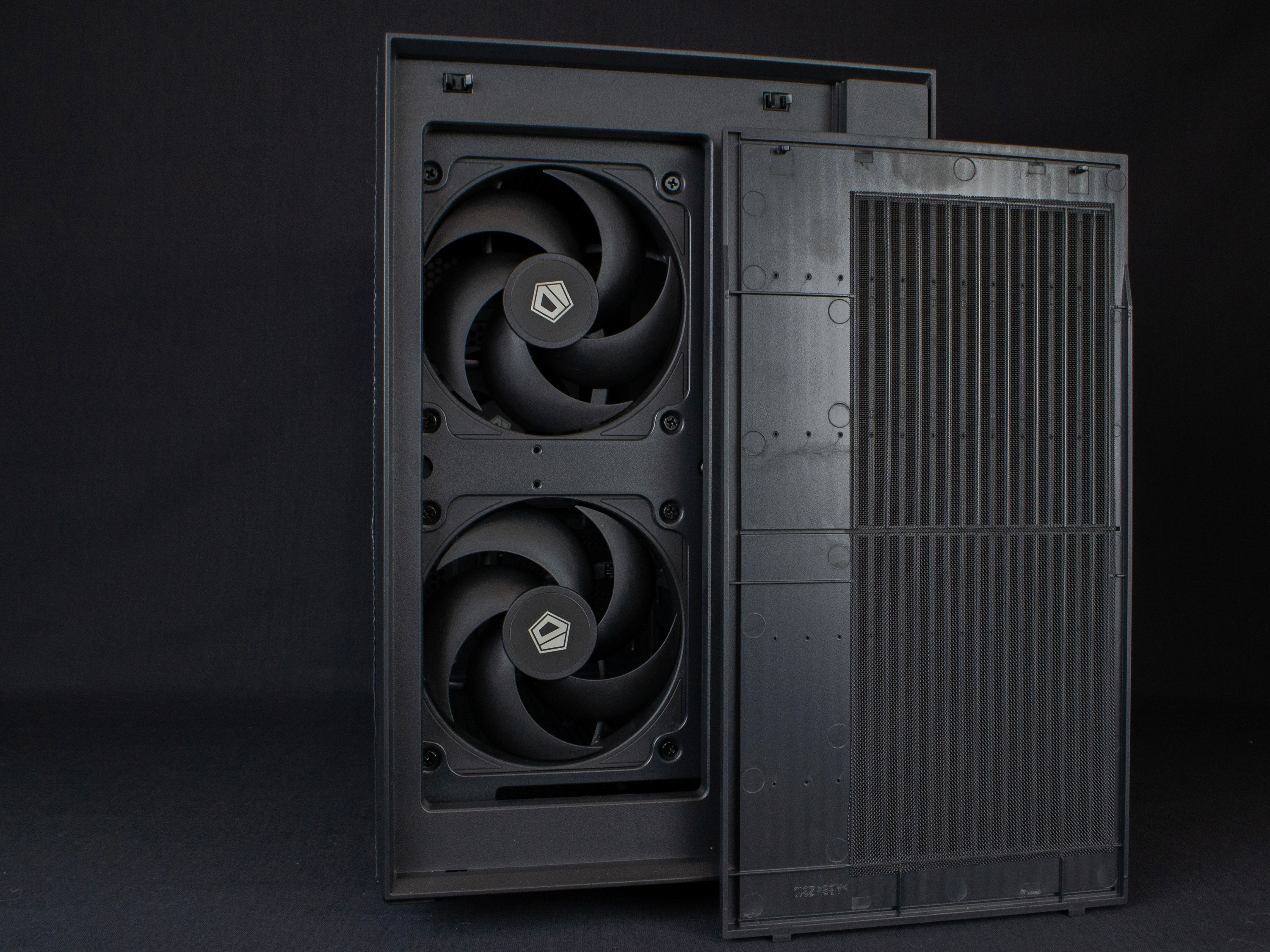

За фронталкой, которая тут быстросъемная и крепится на защелках, спрятался пылевой фильтр (фактически он несъемный и «прибит» к ней).

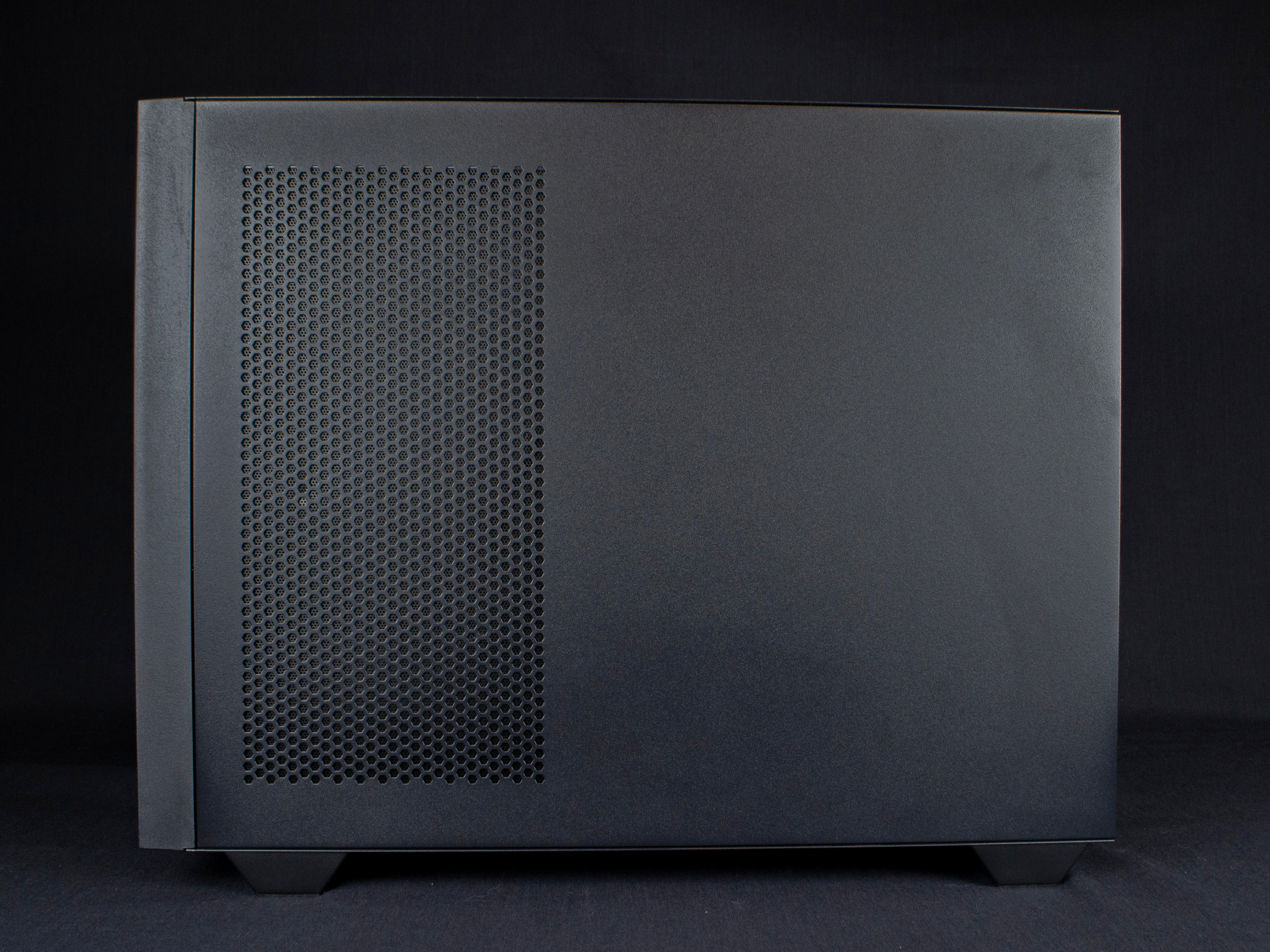

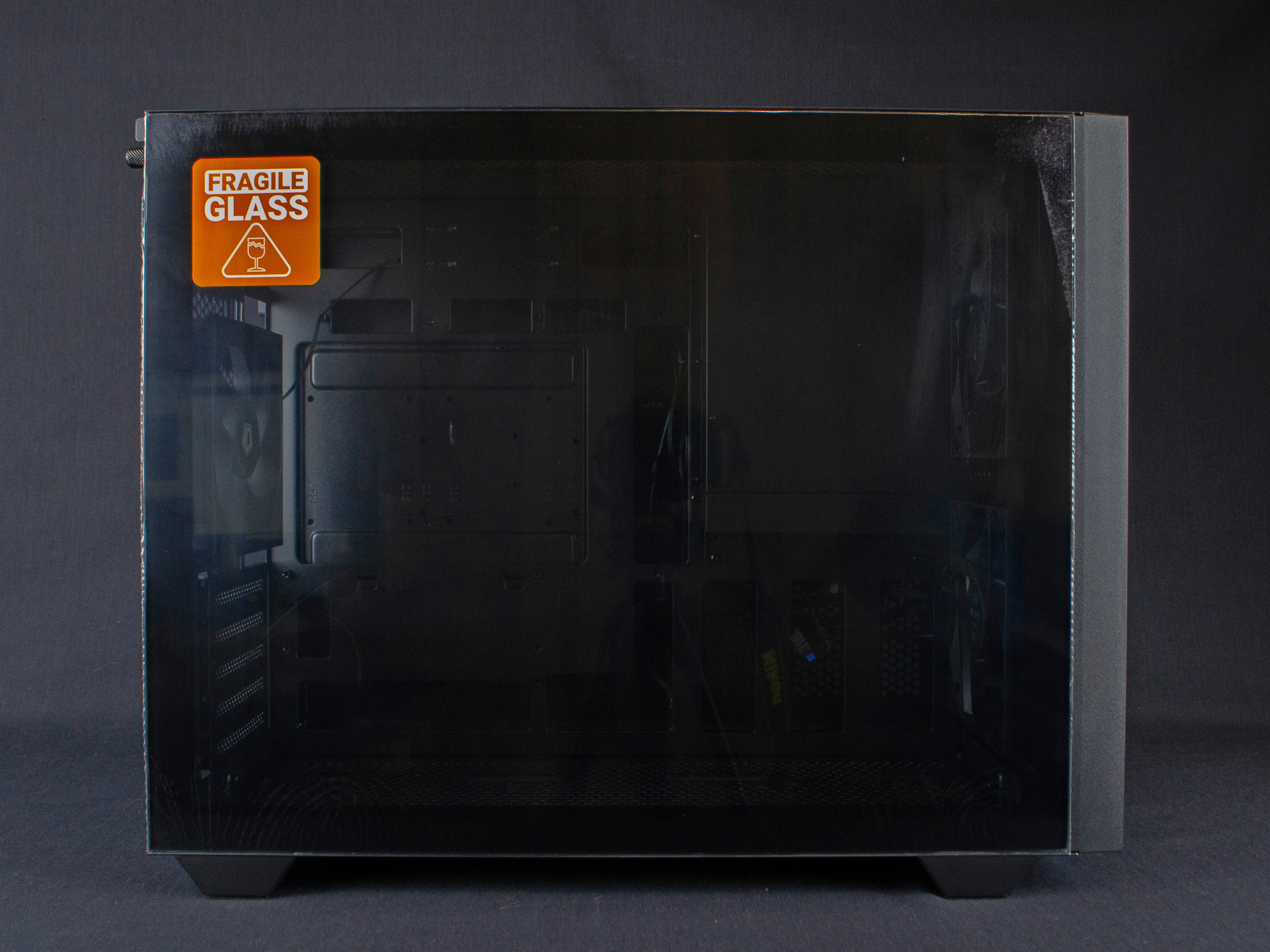

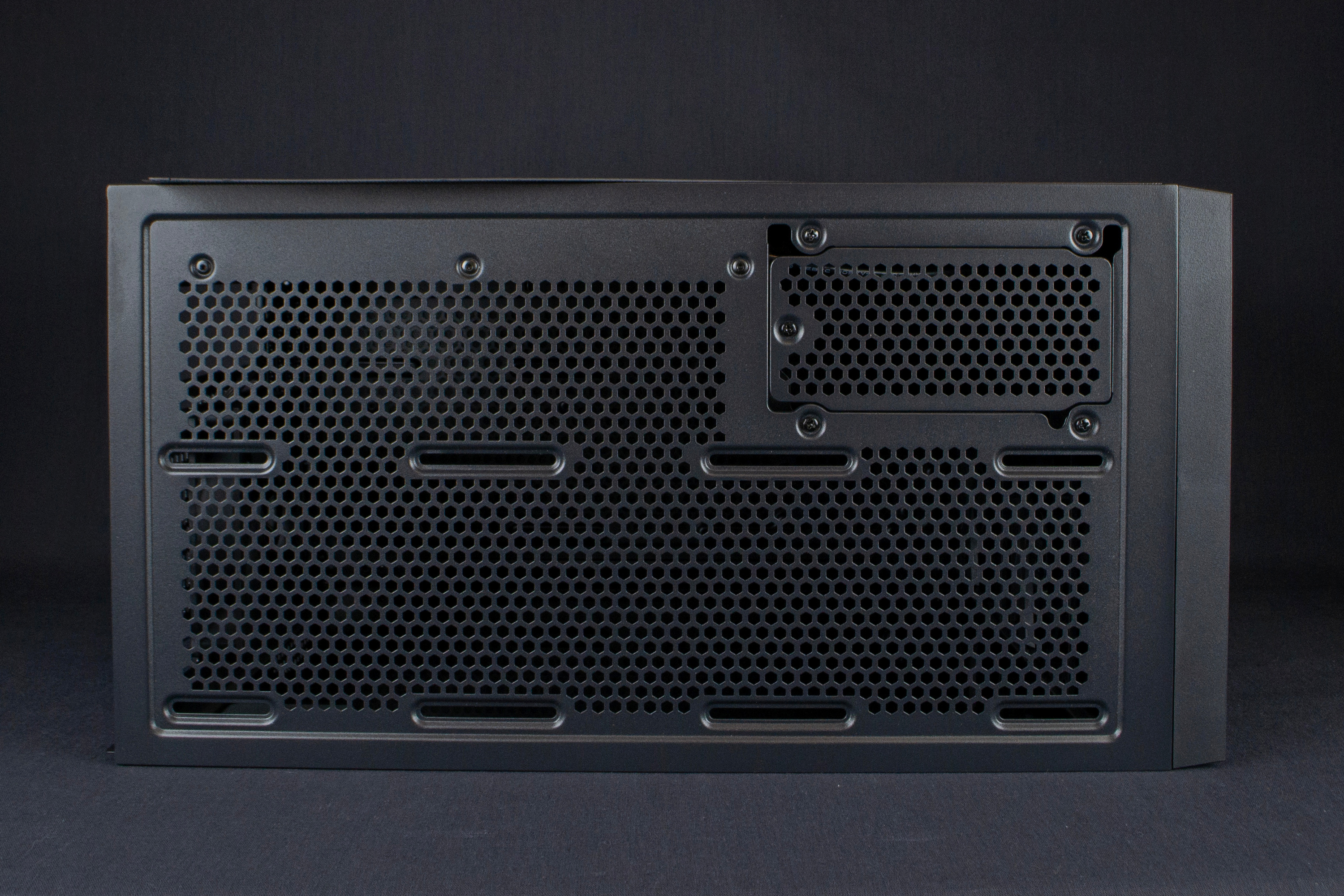

Боковые крышки стандартно, с одной стороны из стекла, толщиной 4мм, и металлическая, толщиной 0,7 мм, с другой. В металлической присутствует перфорация для забора воздуха блоком питания, с пылевым фильтром на магнитах.

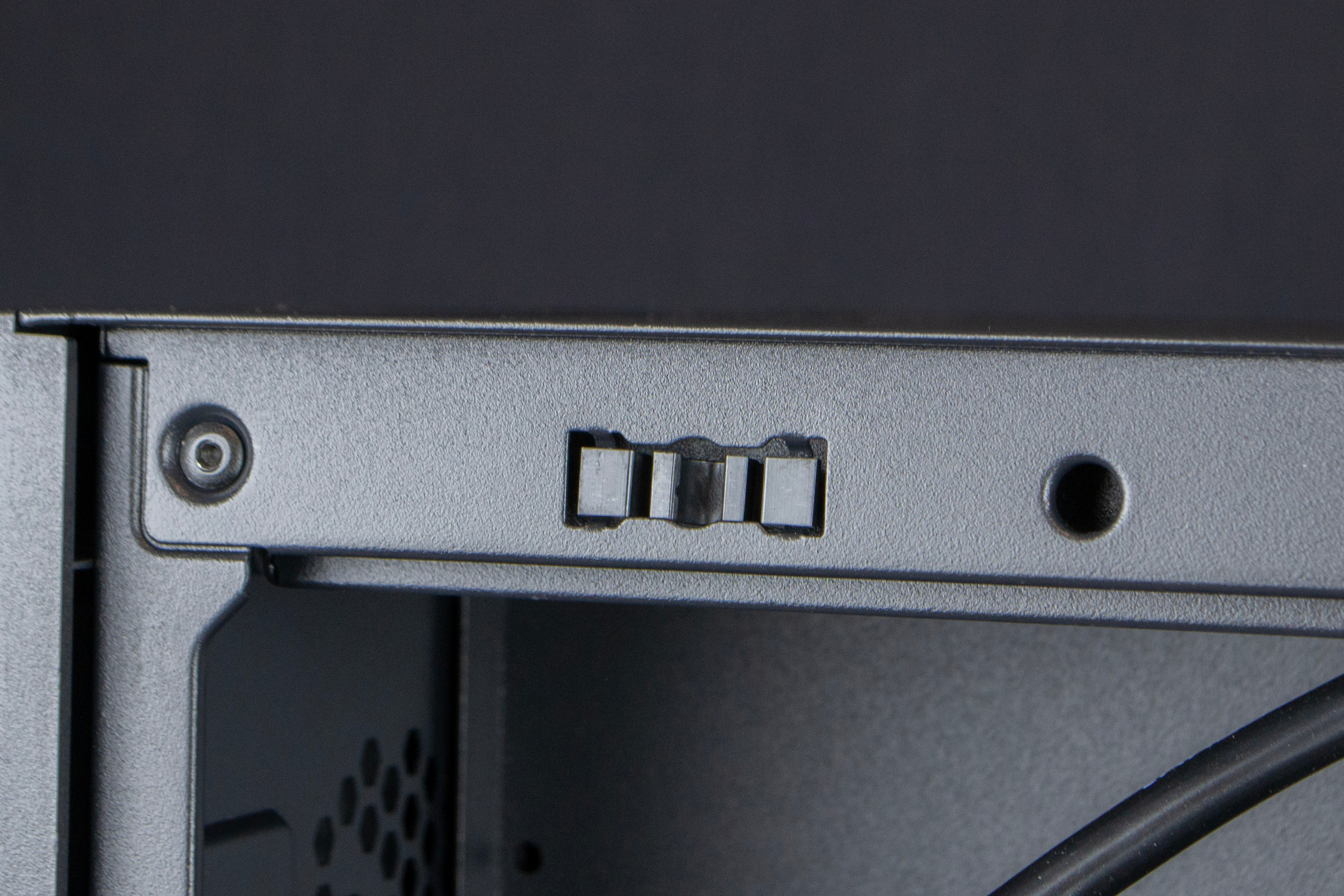

Стеклянная крышка крепится на уже привычные защелки.

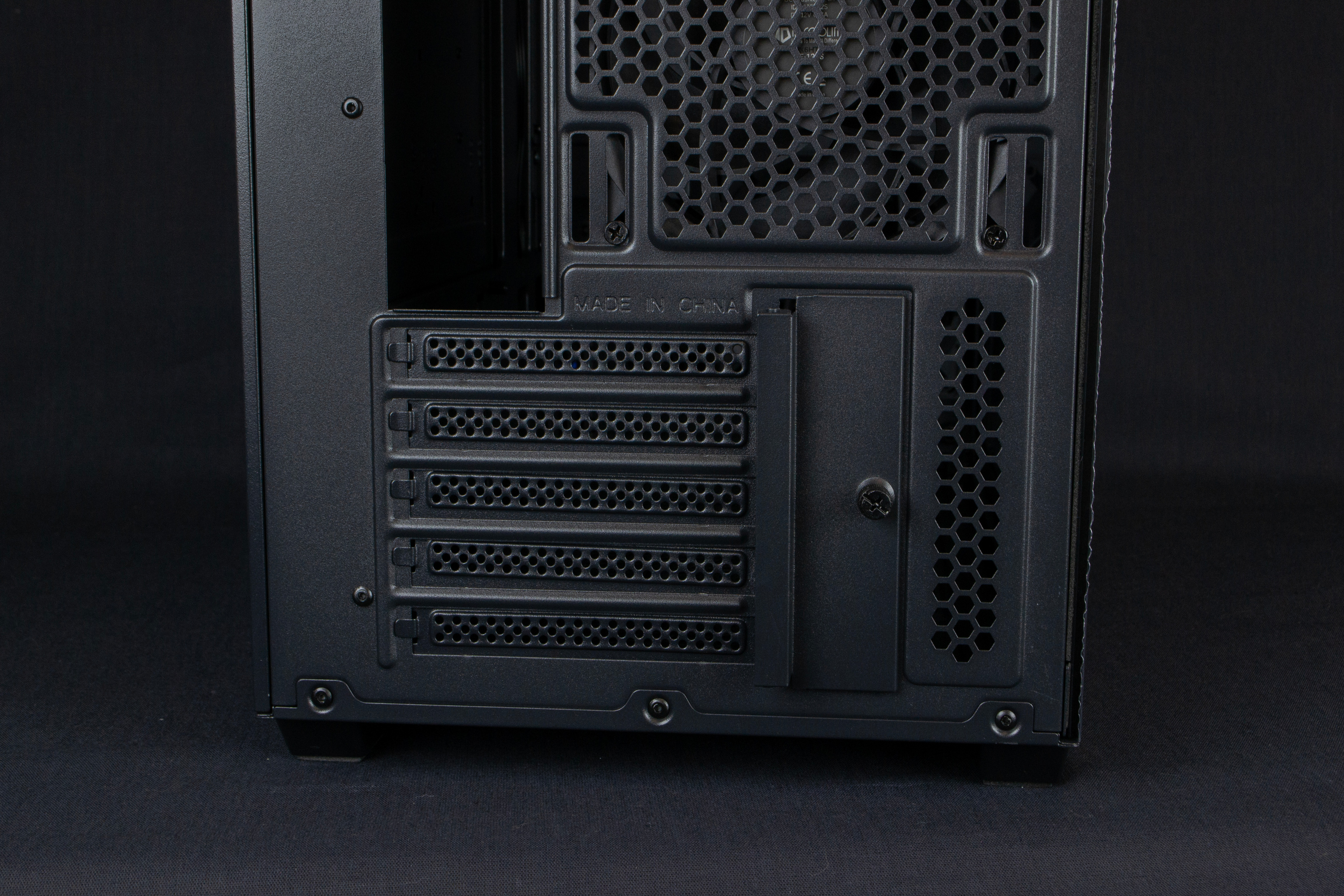

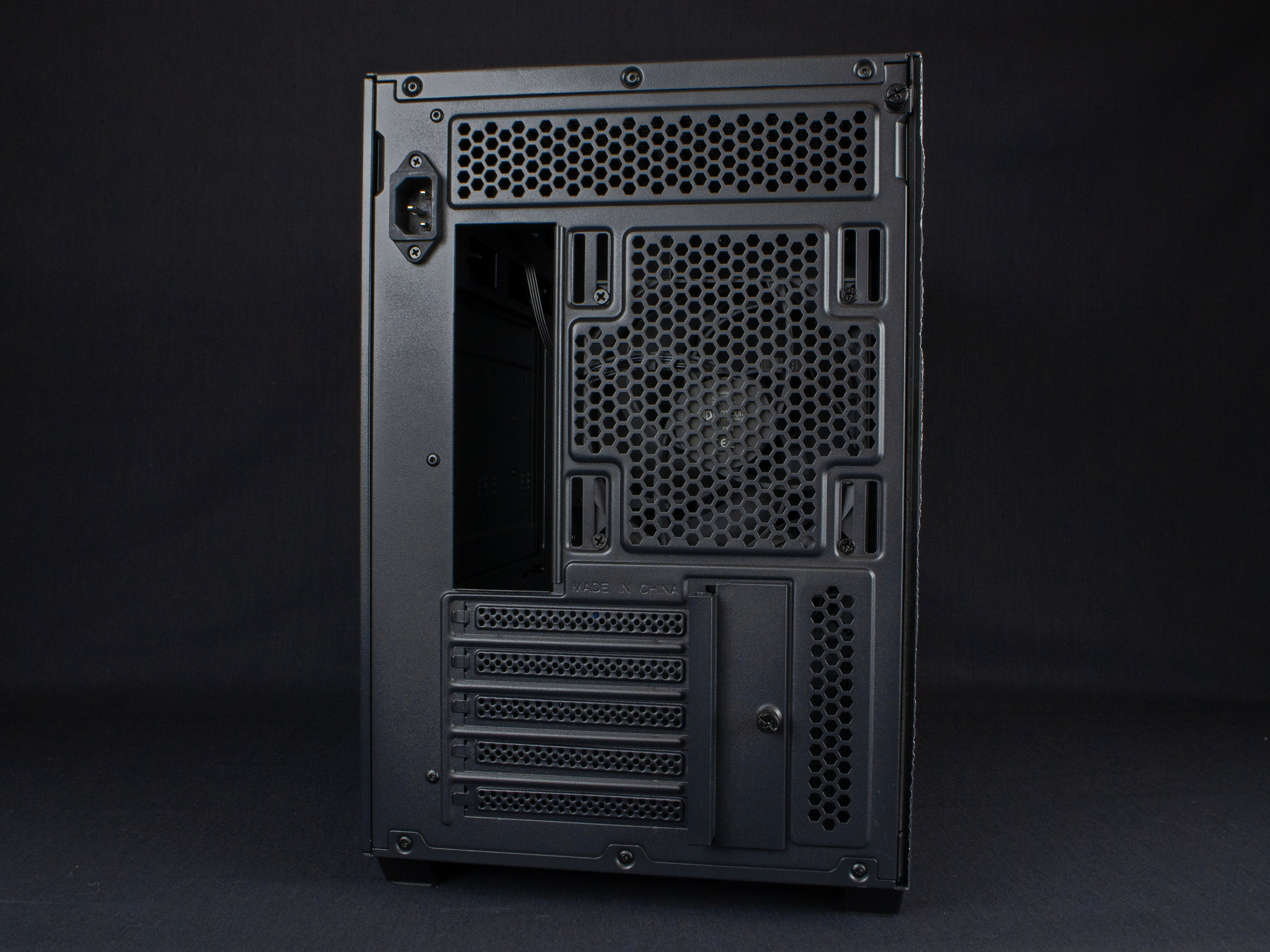

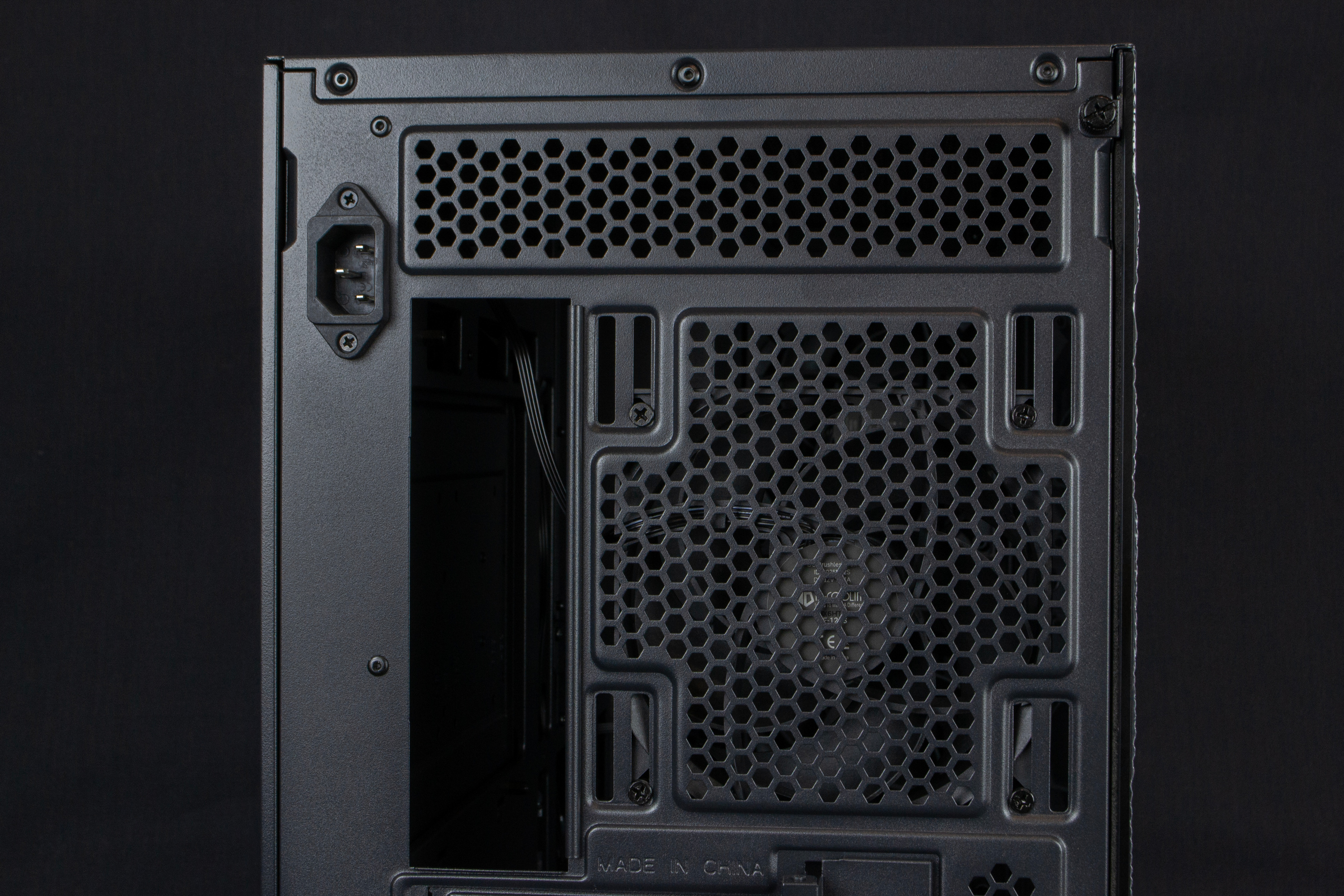

Задняя стенка приютила 120 мм вентилятор, который можно заменить на 140 мм, если потребуется. В левом верхнем углу видим разъем для подключения кабеля питания.

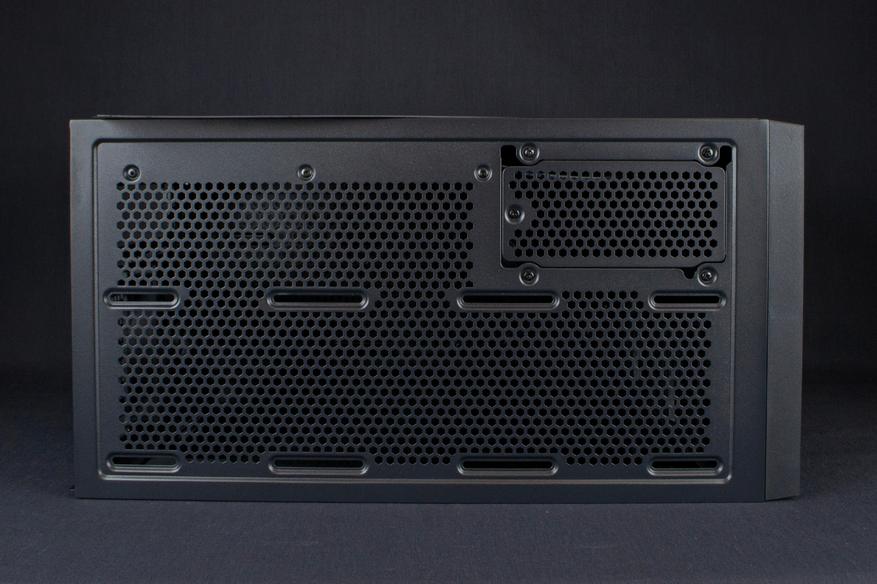

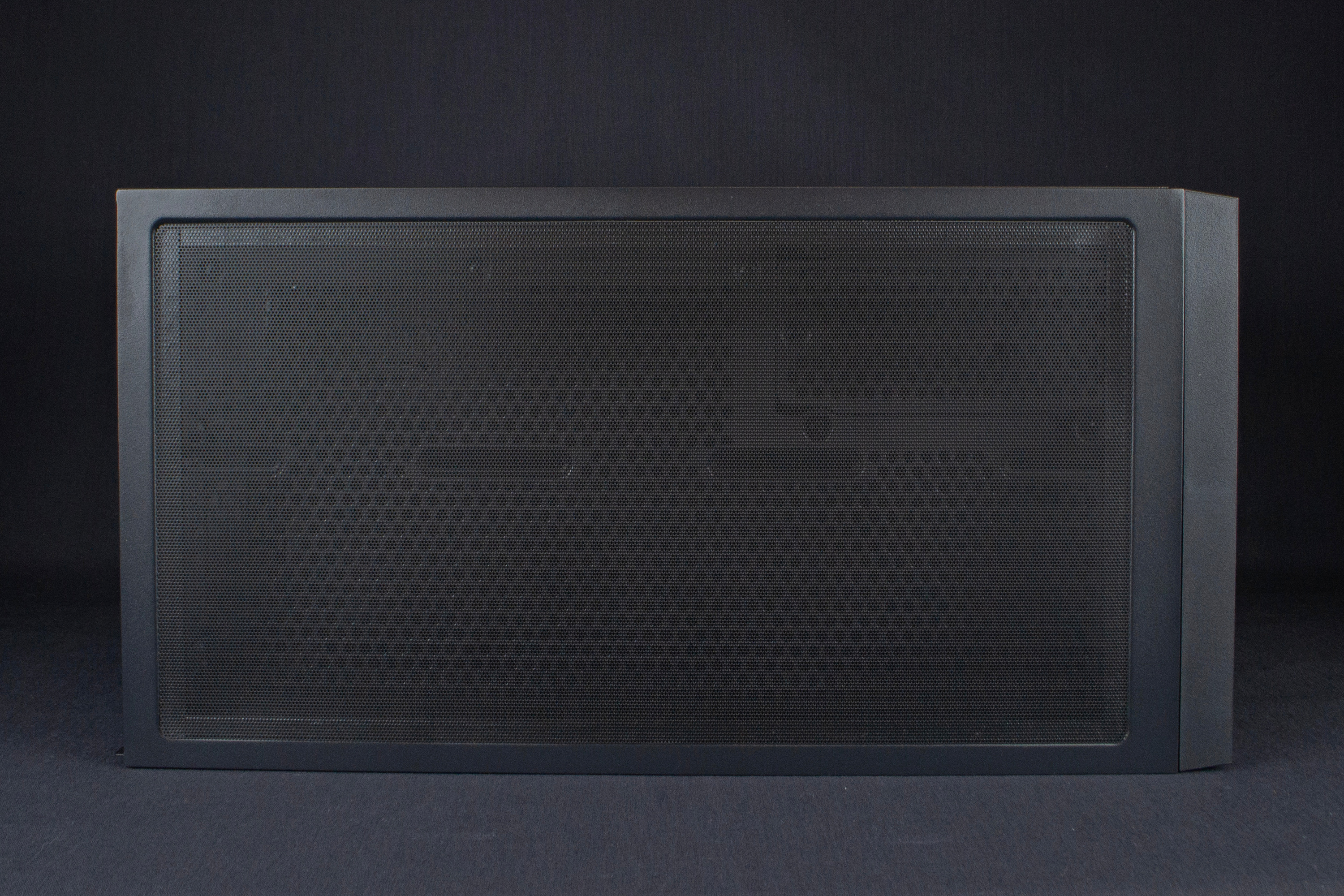

Всю верхнюю часть закрывает пылевой фильтр на магнитах (как и все остальные, кроме фронтального). Под ним, кроме привычной вентиляции под вентиляторы или радиатор СЖО, находится и кронштейн для установки блока питания.

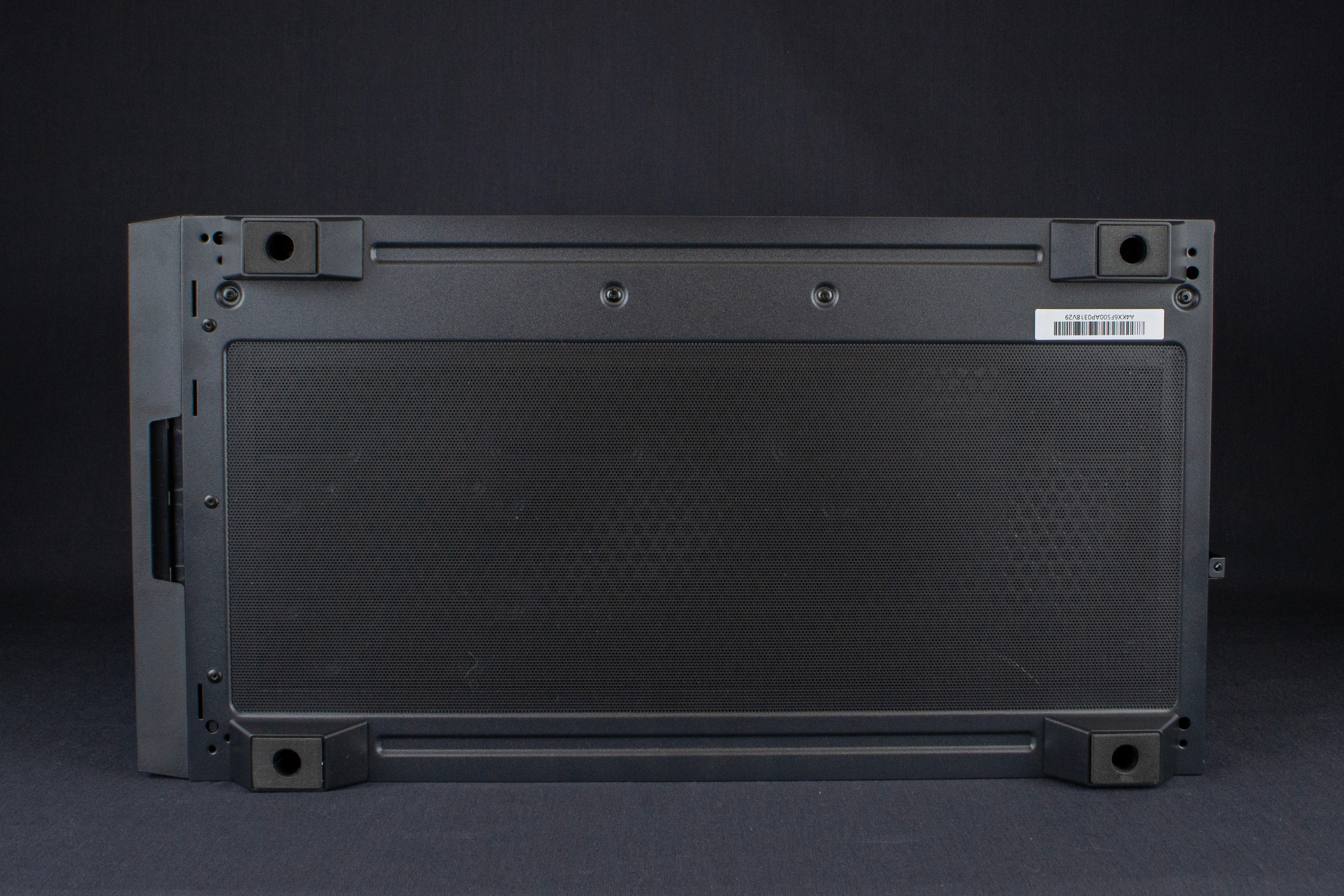

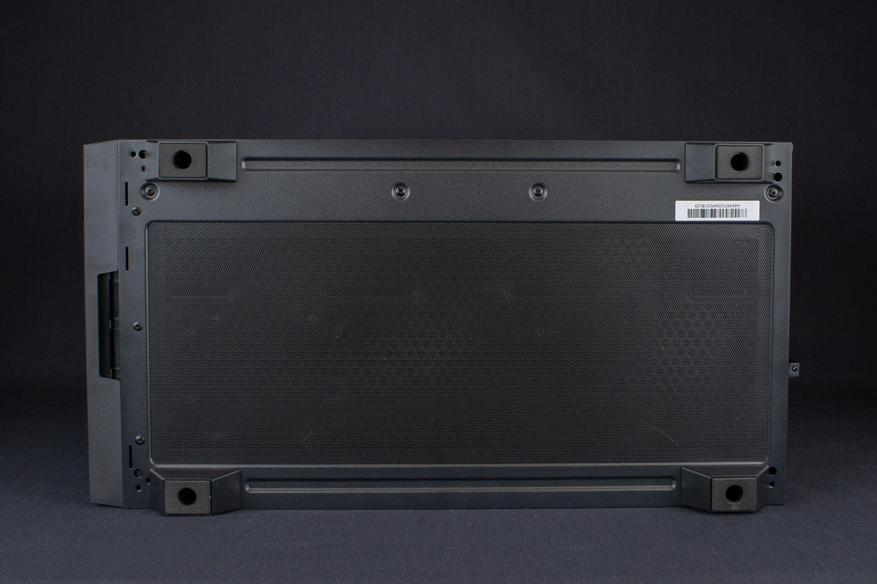

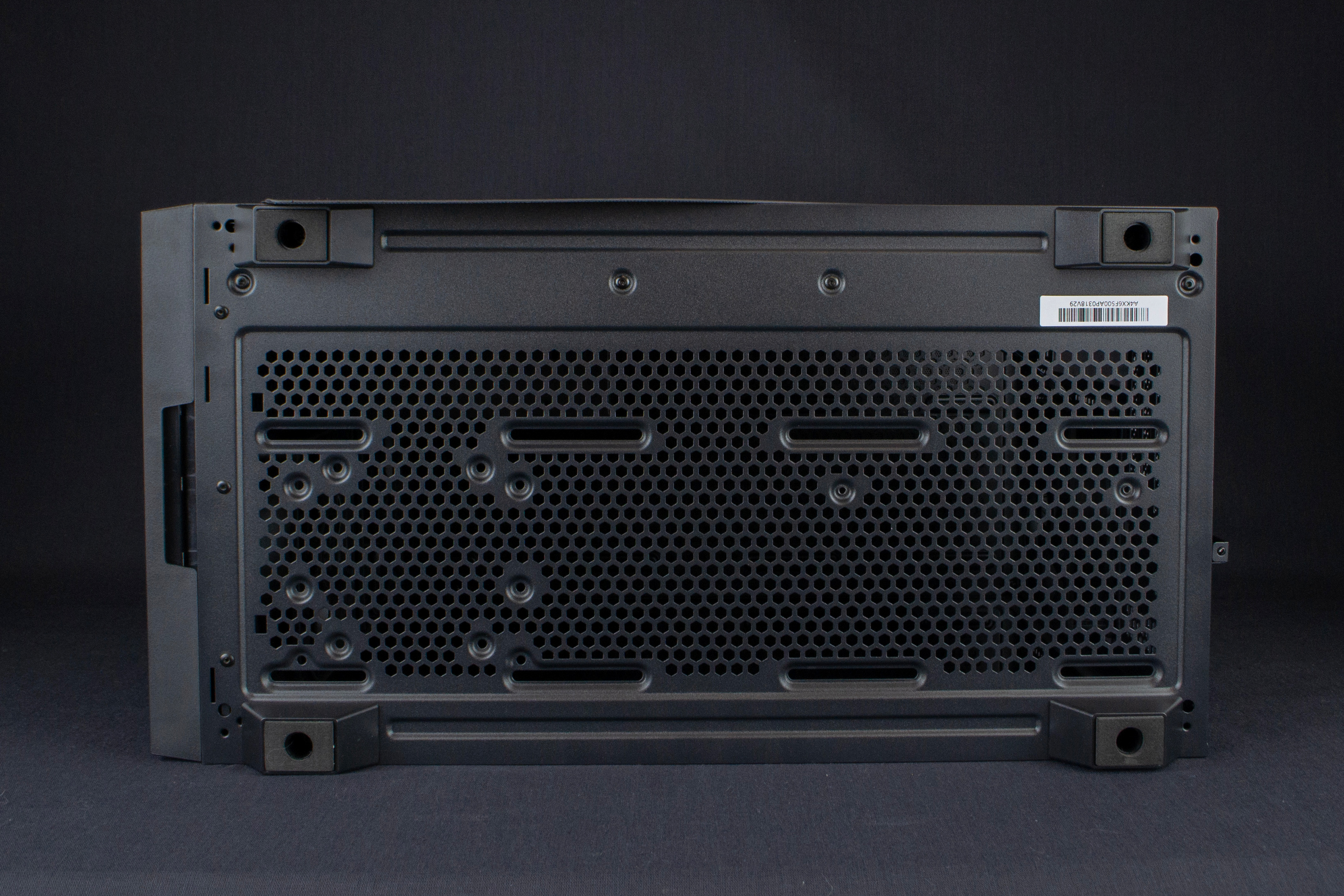

Ровно, как и вся нижняя часть закрыта пылевиком. Опирается корпус на четыре ножки, высотой 20 мм.

По внешке пробежались, пора посмотреть, что внутри.

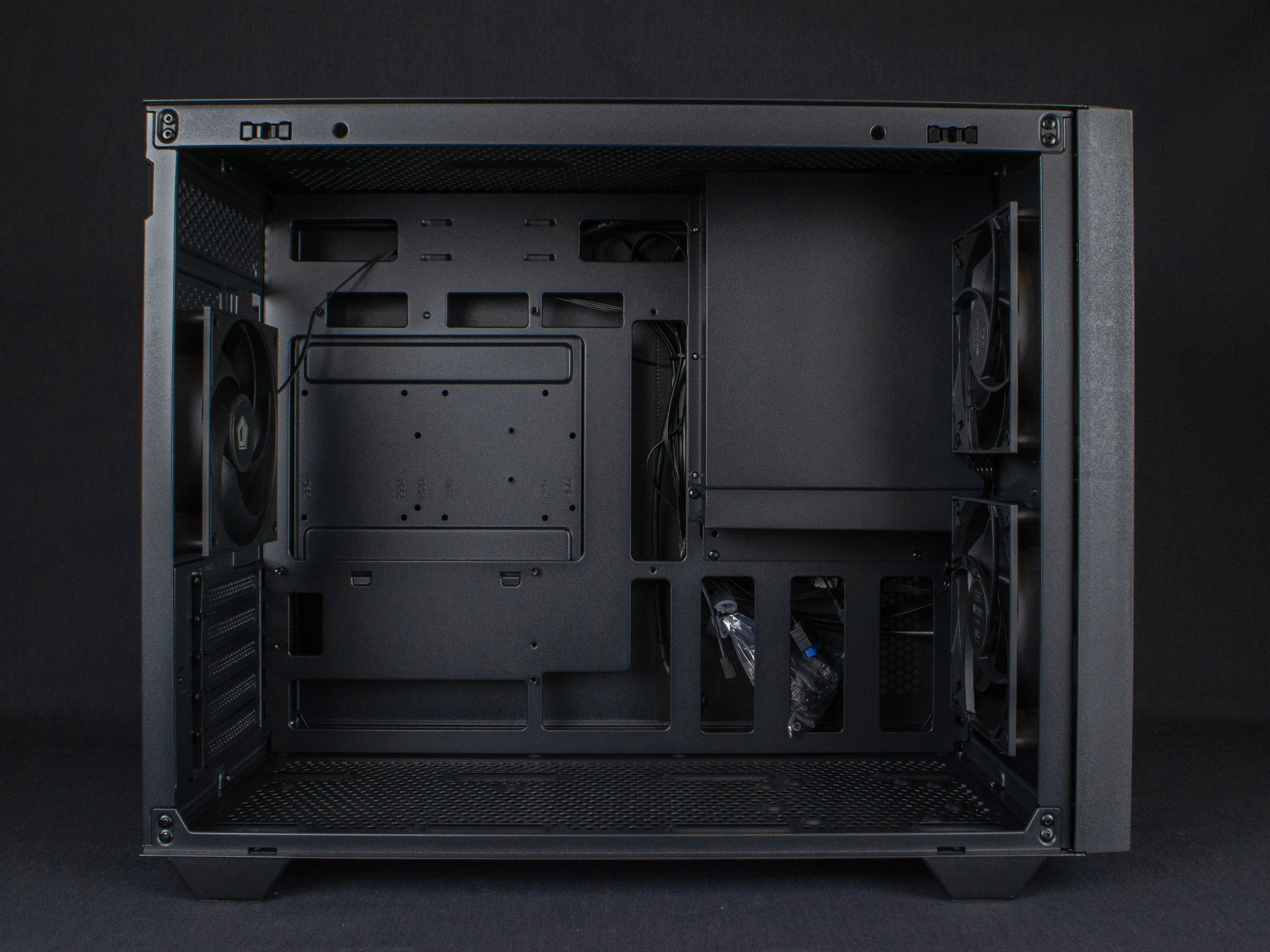

А внутри нас ждет какая-то промежуточная конструкция, между двухкамерным конструктивом и стандартным. Но давайте по порядку.

Поддон под матплату может вместить, как максимум, micro-ATX форм-фактор. Вокруг него расположилась кучку технологических отверстий для прокладки проводов (Back-Connected MB Supported не заявлено).

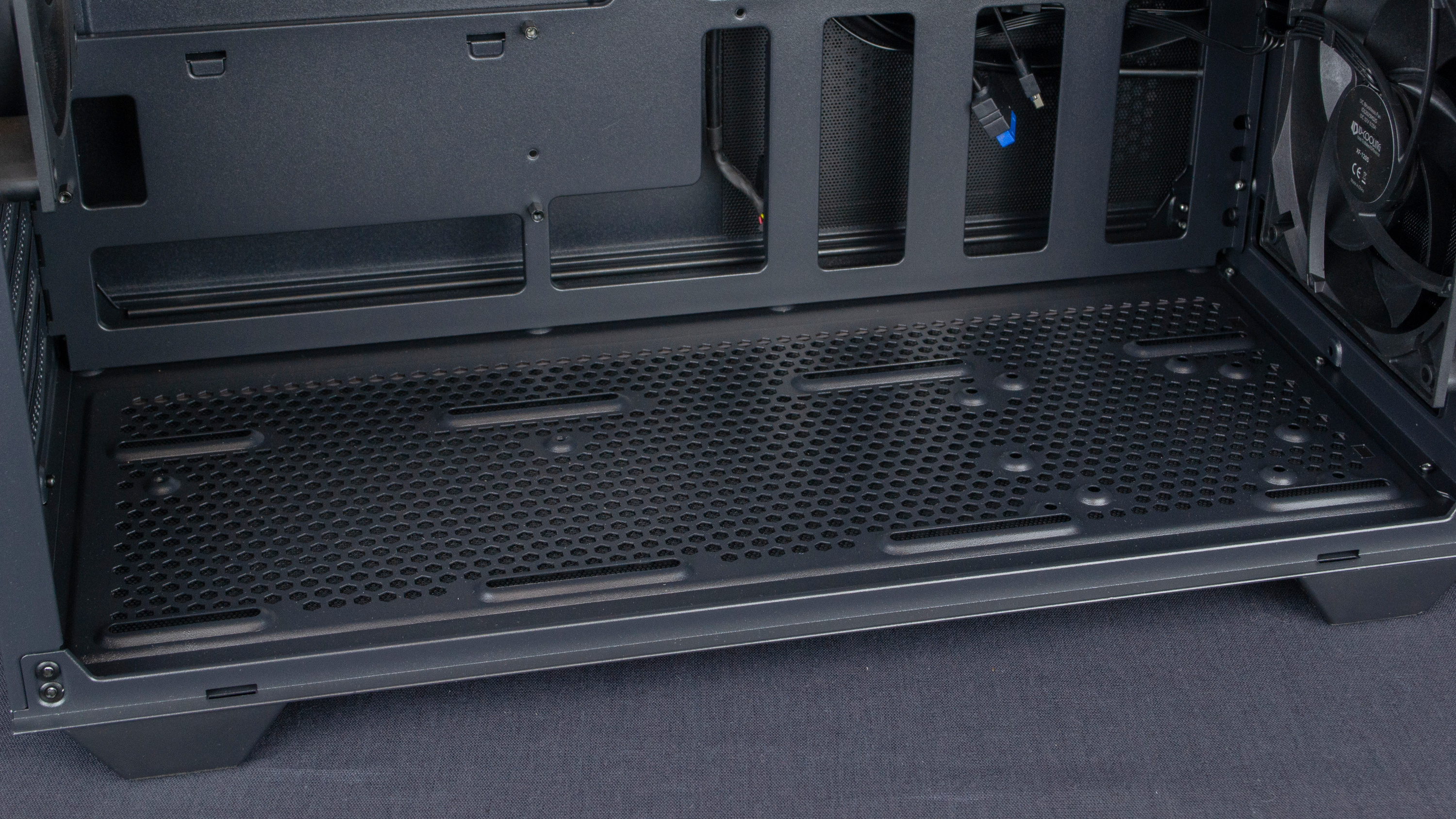

В нижней части можно смонтировать до трех (реверсивных) вентиляторов типоразмером 120 мм (в комплектации их нет), а сверху — или те же три 120 мм вентилятора, или радиатор СЖО до 360 мм (это, в общем-то, вы уже видели).

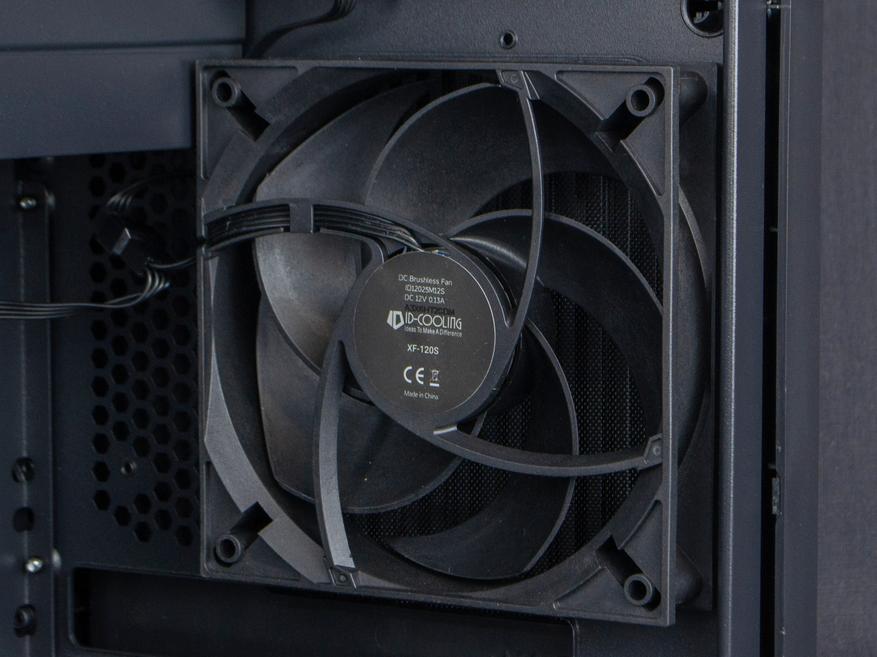

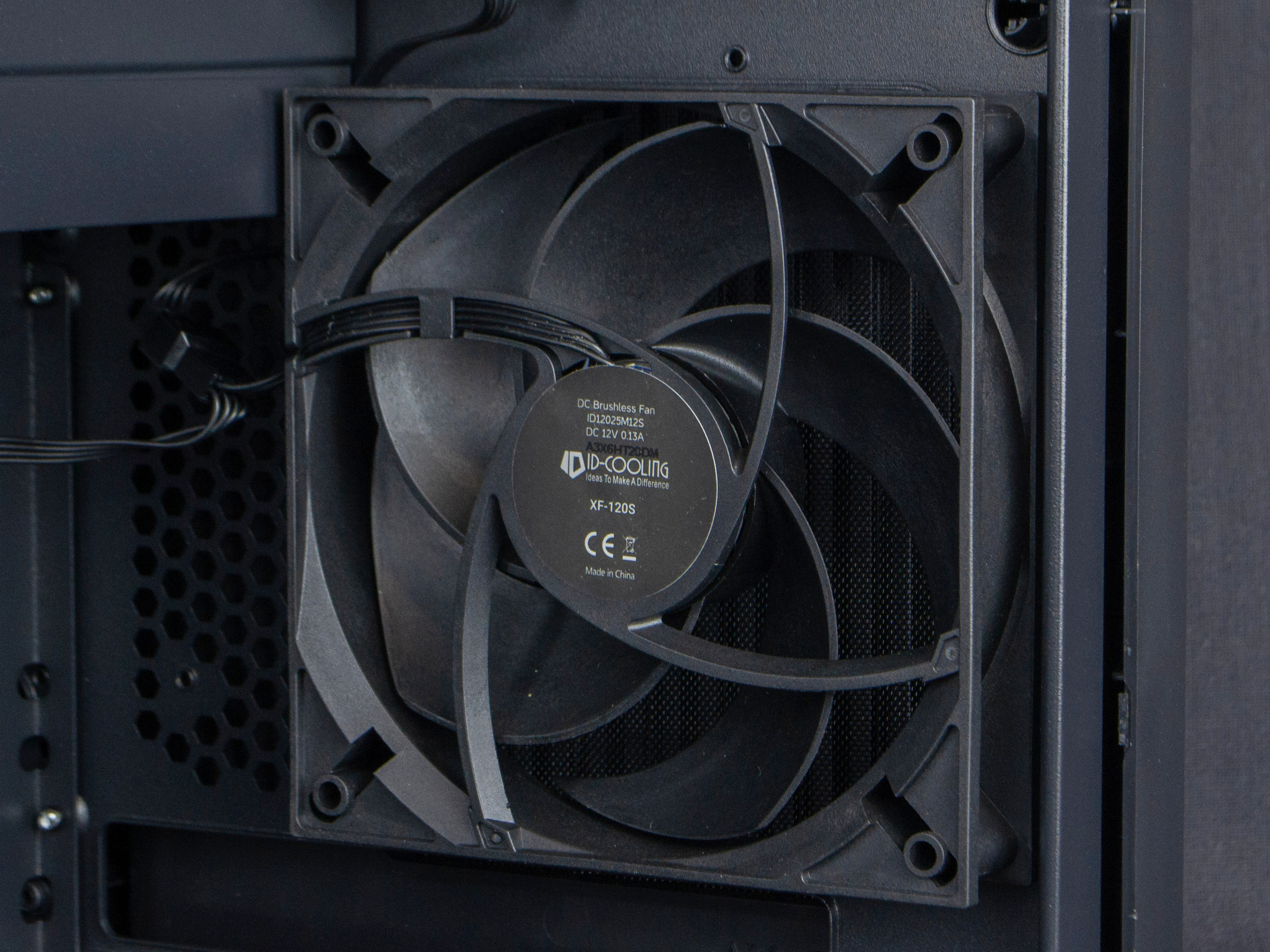

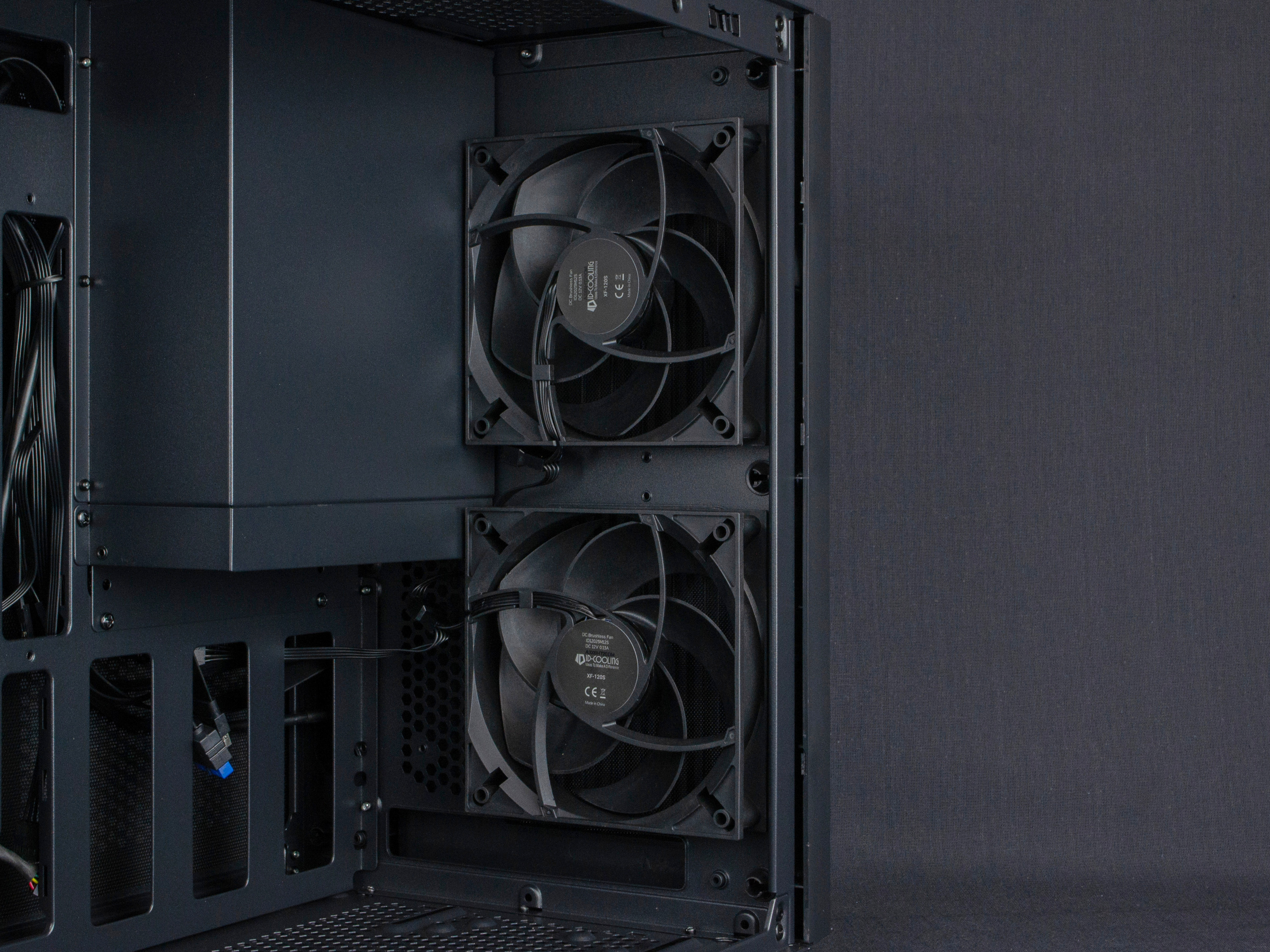

Спереди, в данной случае, установлены два 120 мм вентилятора, которые мы уже мельком видели ранее. Они имеют 5 лопастей, маркировку XF120-S и характеристики 12В/0,13А. Не имеют подсветки и подключаются четырехконтактным разъемом, с поддержкой управления частотой вращения через ШИМ.

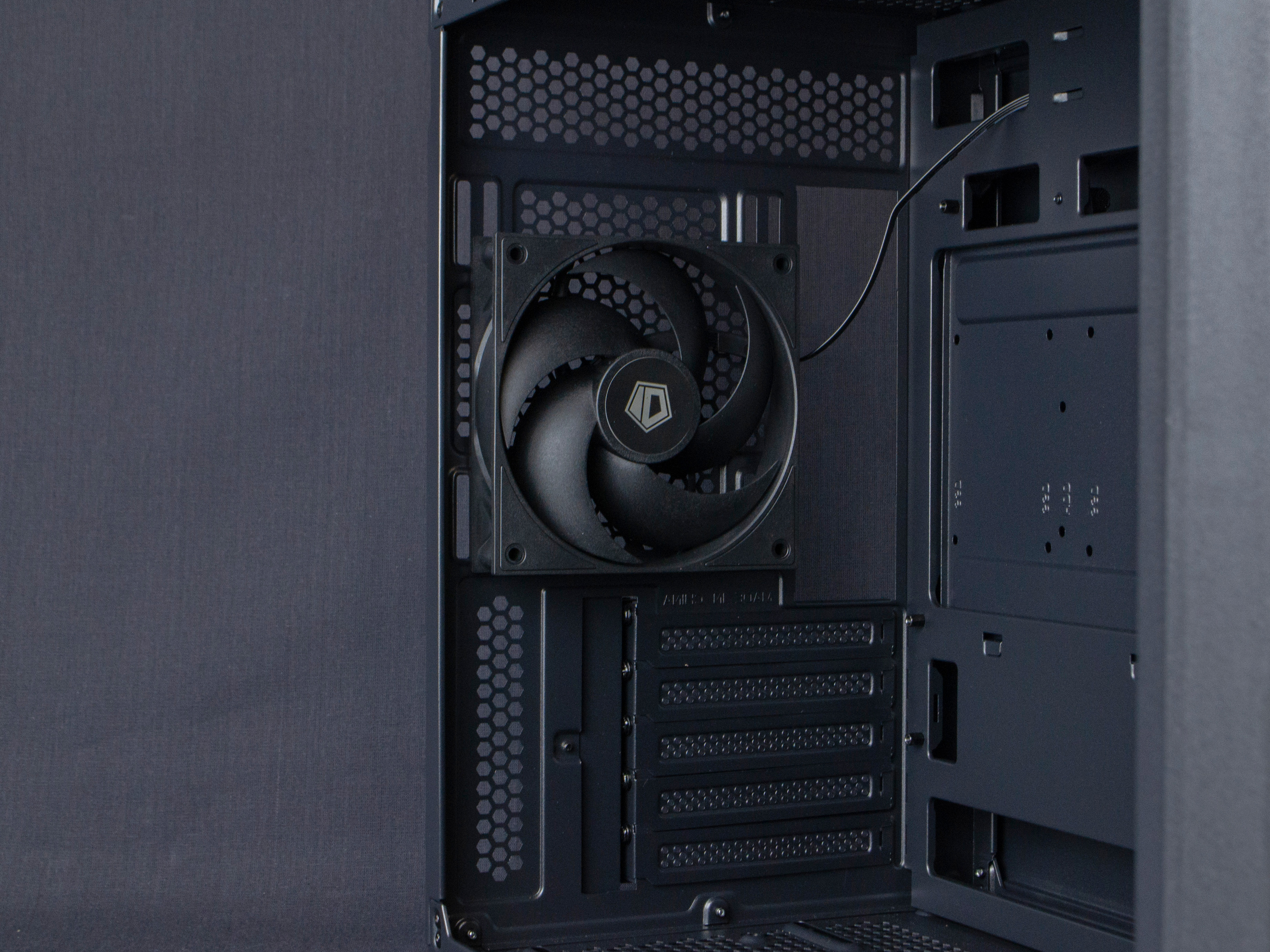

И один такой же сзади.

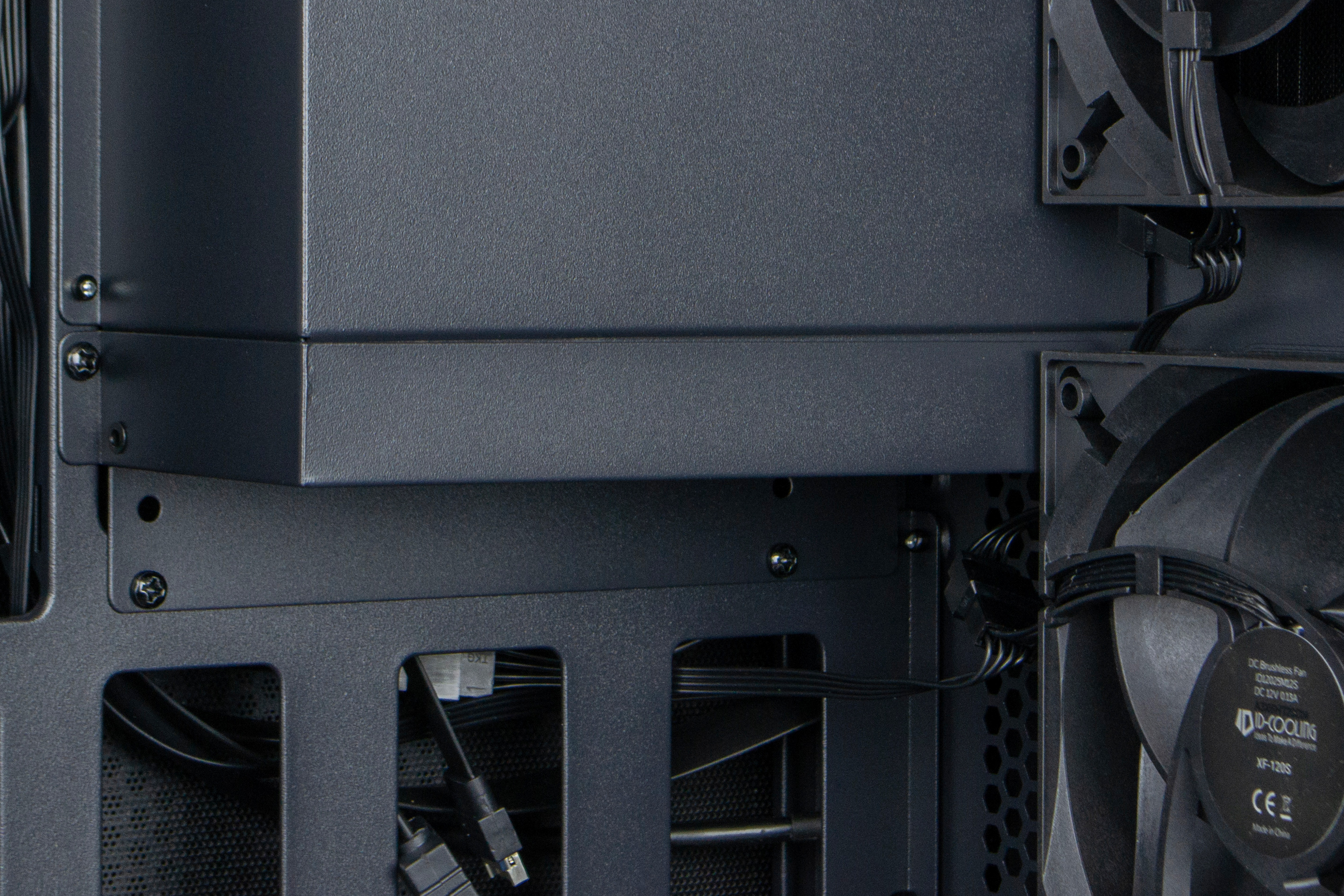

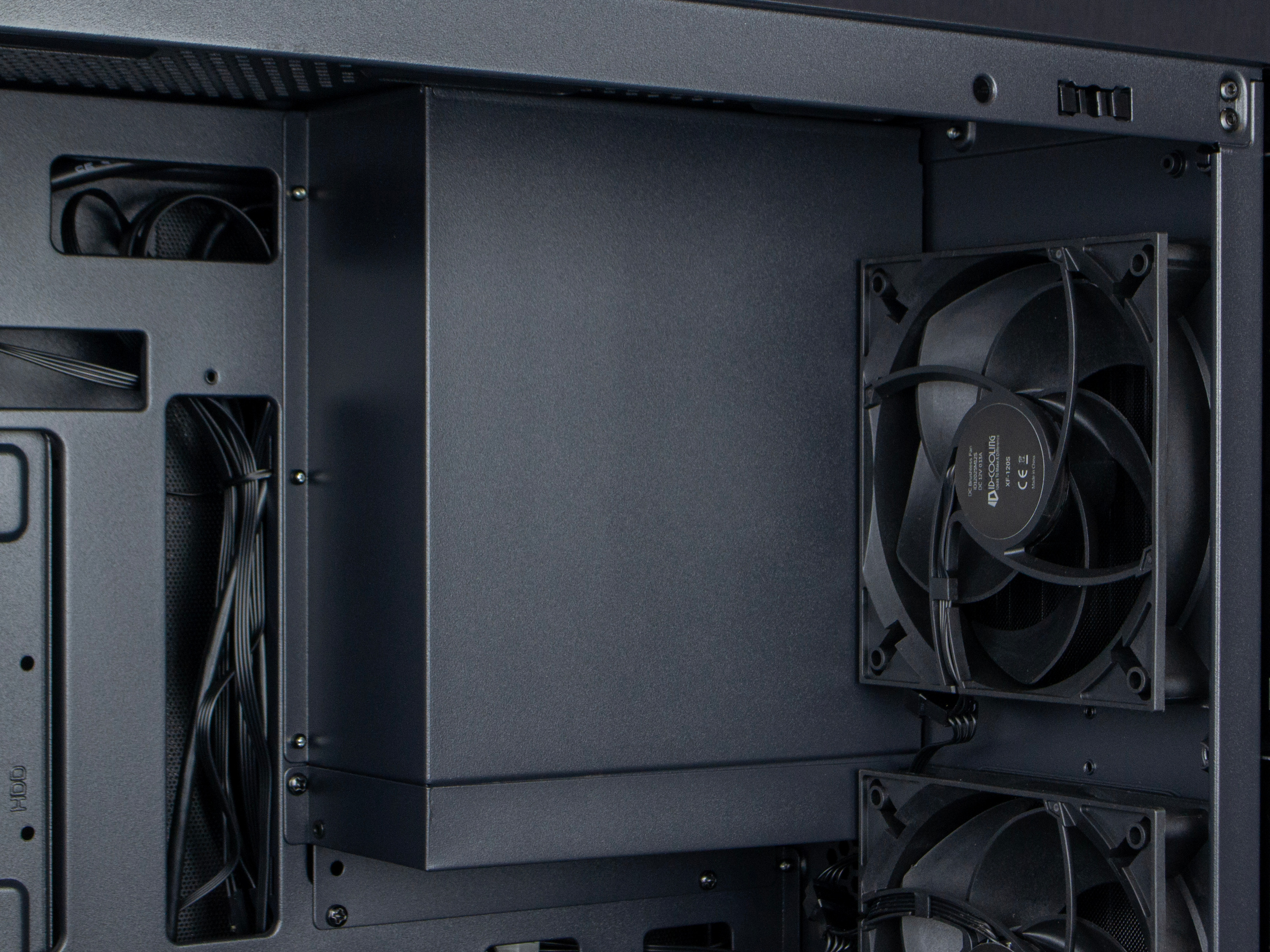

Справа от места установки матплаты виден кожух под блок питания, но для того, чтобы об этом говорить, посмотрим с другой стороны.

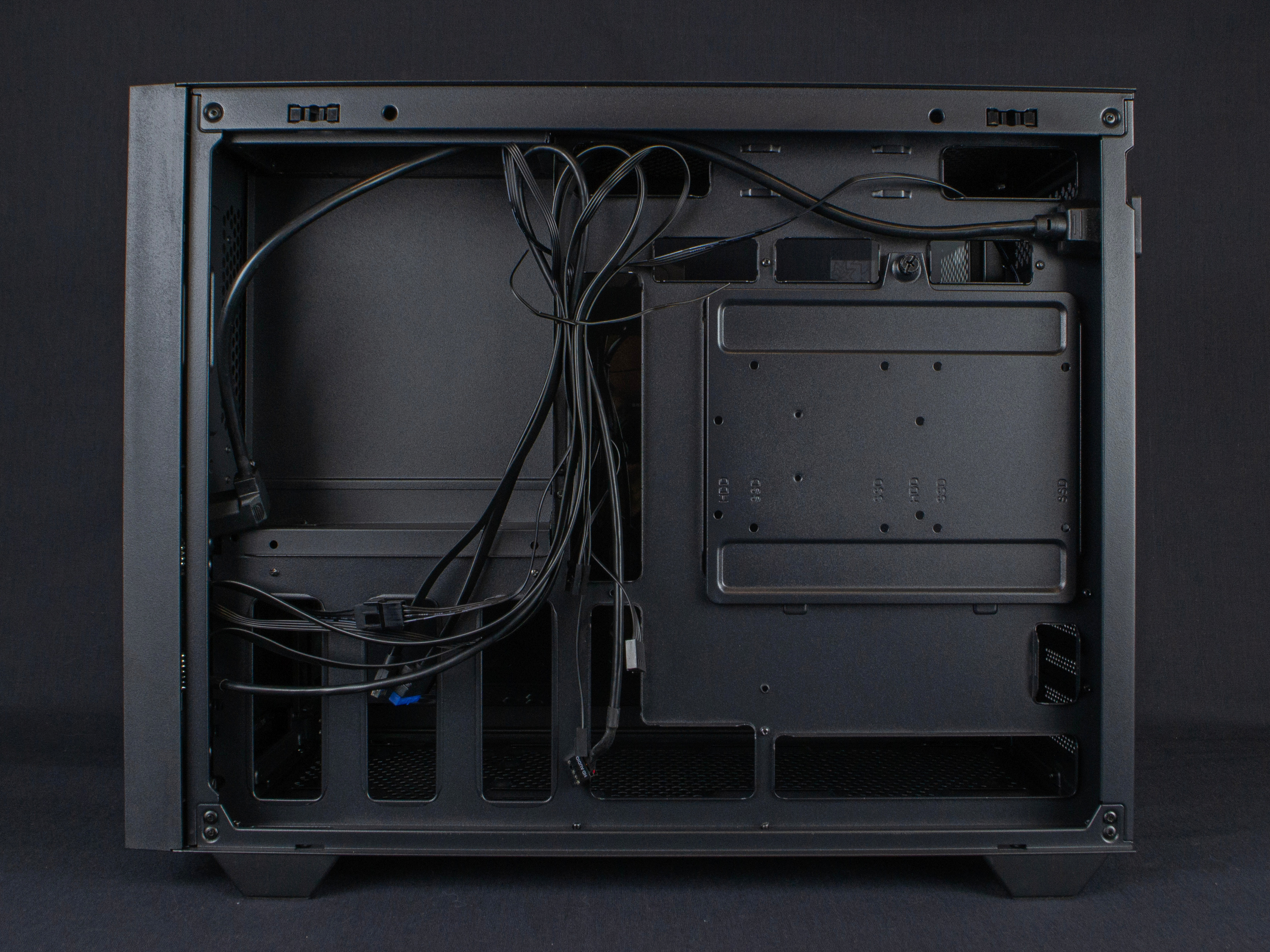

А отсюда видно, что никакой реальной «двухкамерности» здесь нет (впрочем, это было видно и по ширине корпуса). По факту, отличие от обычной, стандартной компоновки, здесь лишь в перемещенном месте установки блока питания.

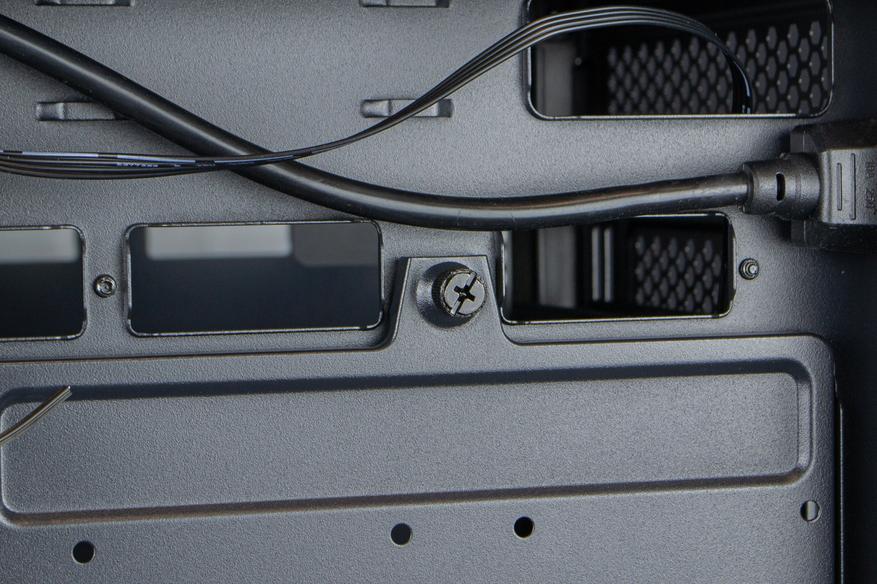

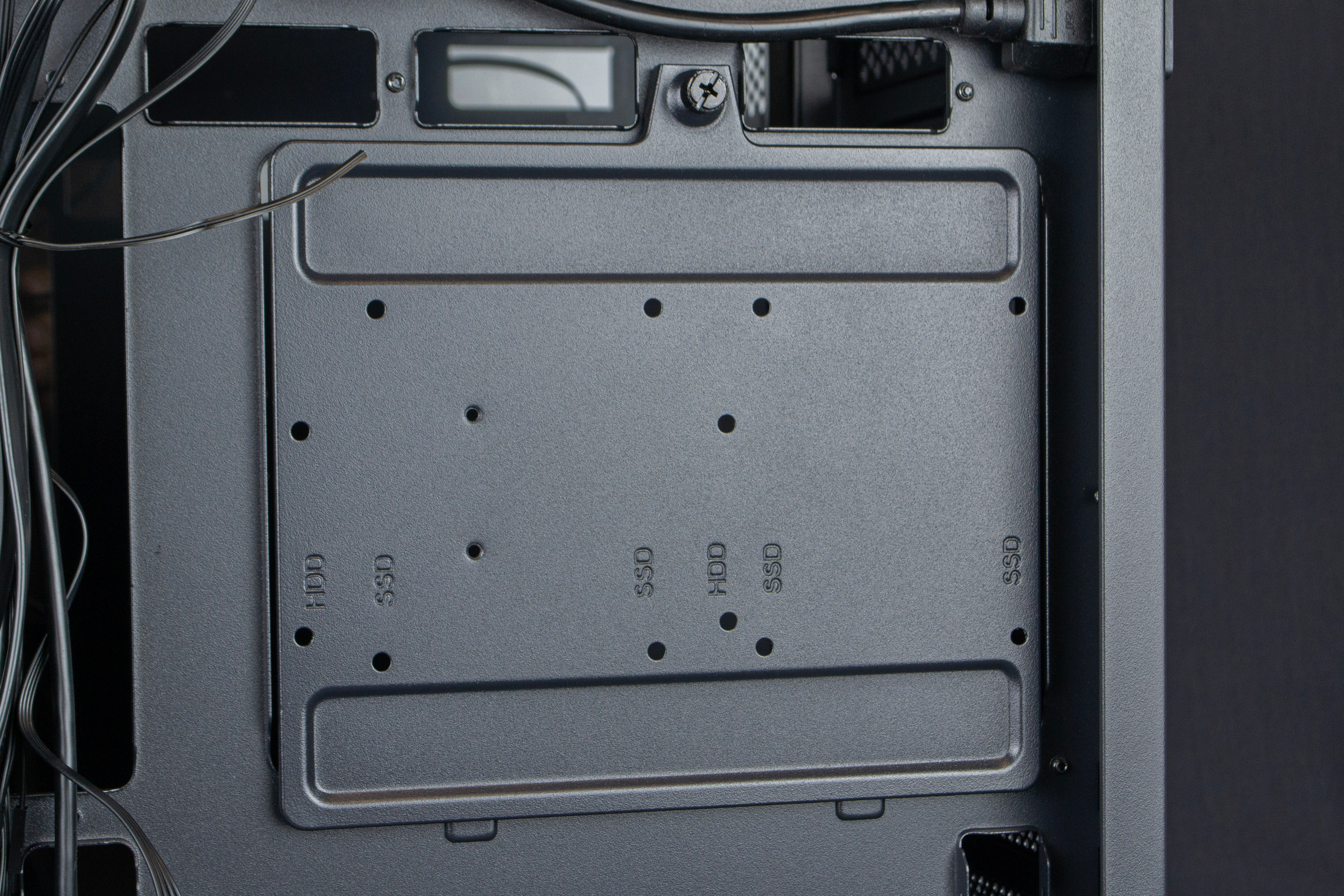

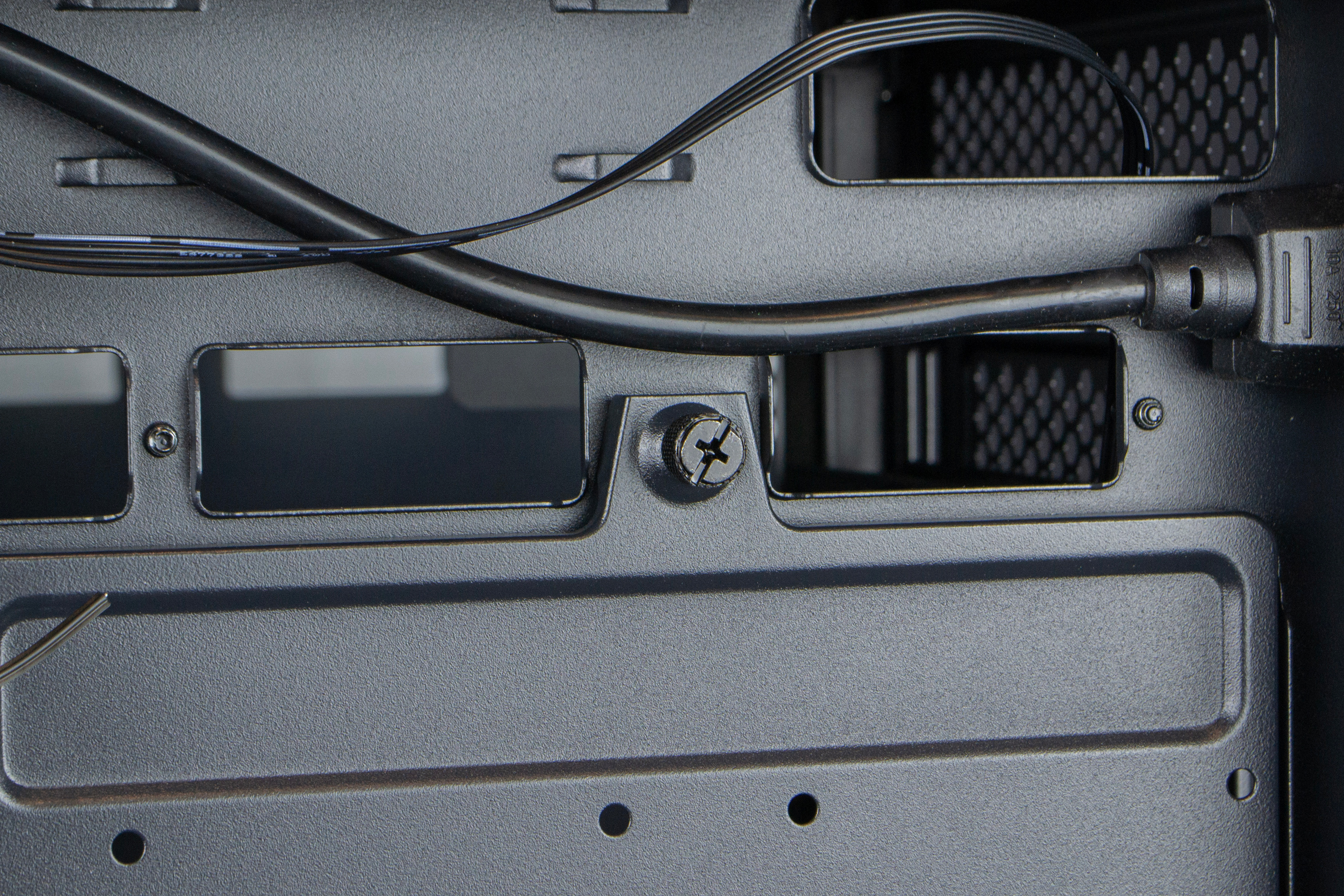

Накопители крепятся вот на эту пластину—кронштейн между поддоном и боковой стенкой, но места здесь очень мало, на вскидку даже не сказать с уверенностью хватит ли его для кабель-менеджмента. Накопители, как было указано в характеристиках, это, или два 2,5″ устройства, или по одному 3,5 и 2,5. Сама пластина крепится на винте с накатанной головкой.

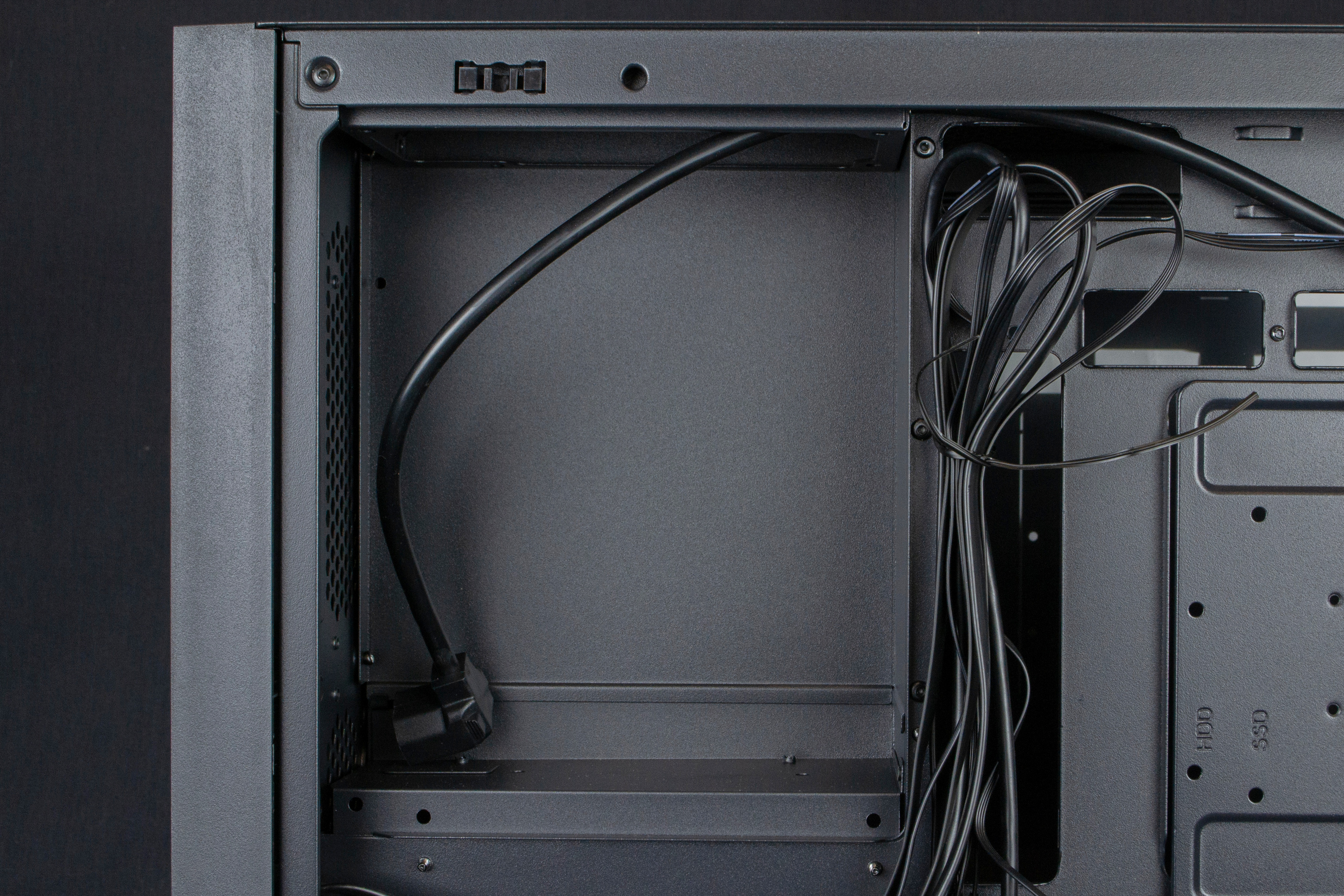

Вернемся к блоку питания, точнее тому месту куда, по задумке производителя он должен ставиться. Под него выделен отсек 179*163 мм, от задней стенки идет удлинитель сетевого шнура, для подключения, а сам блок крепится через вот такое крепление.

Размеры выделенного отдела, накладывают ограничения и на размеры самого блока питания. С учетом разъемов съемных кабелей, максимальная длина блока не может превышать 150 мм.

Похоже мы рассмотрели все что могли, давайте посмотрим, будут ли какие-то сюрпризы в процессе сборки.

Сборка

Пройдемся по нюансам, которые, возможно, кому-то будет полезны/интересны.

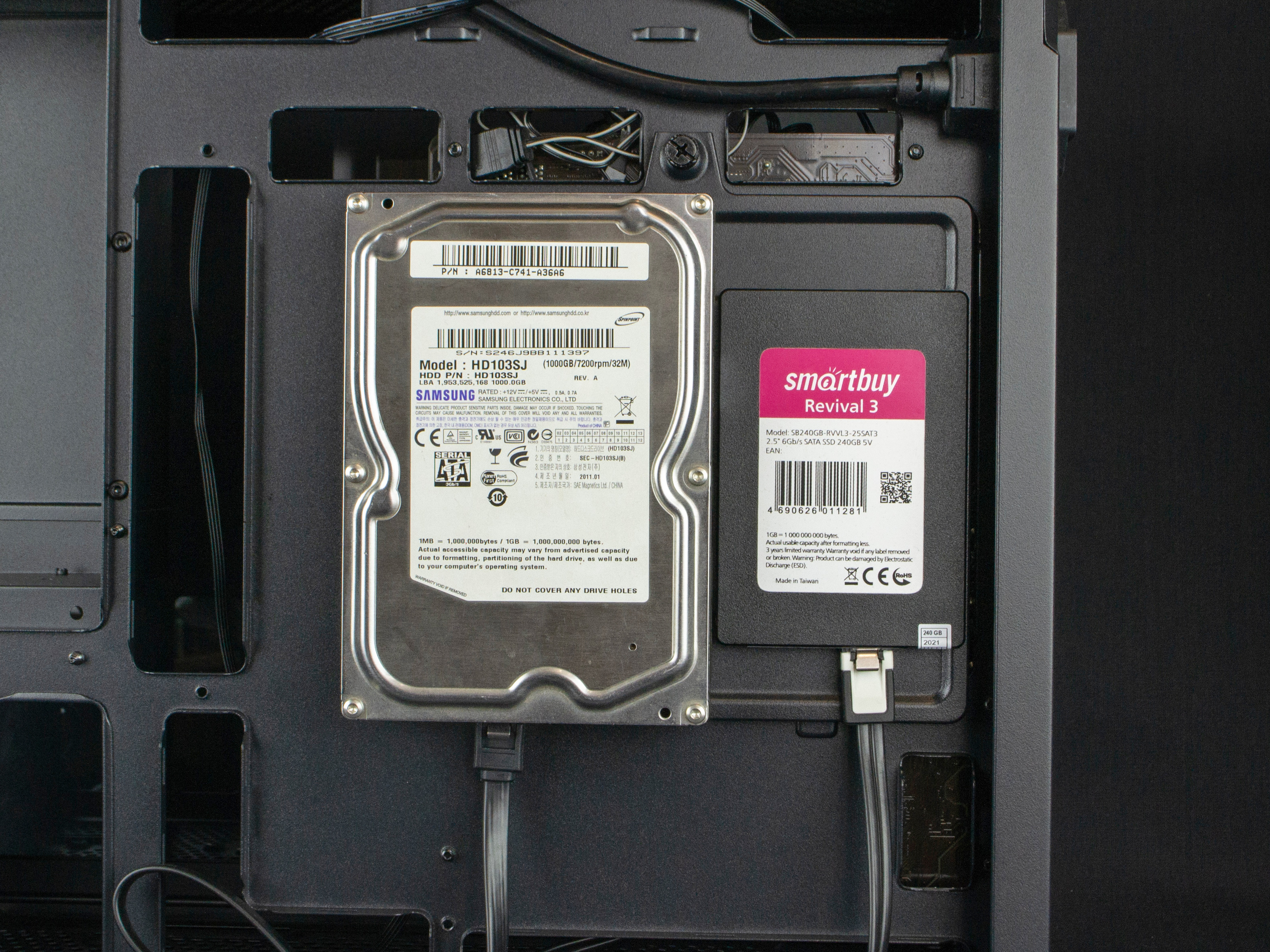

Накопители крепятся к пластине на винты, без виброшайб, что в случае HDD, чревато передачей вибрации. После установки в корпус для подключения вам потребуются интерфейсные SATA кабели с прямым разъемом — угловые вы не подключите. А вот с разъемами питания ситуация следующая: для 2,5″ устройств придется использовать прямые разъемы, а вот 3,5″ можно вполне подключить проходными, место позволяет.

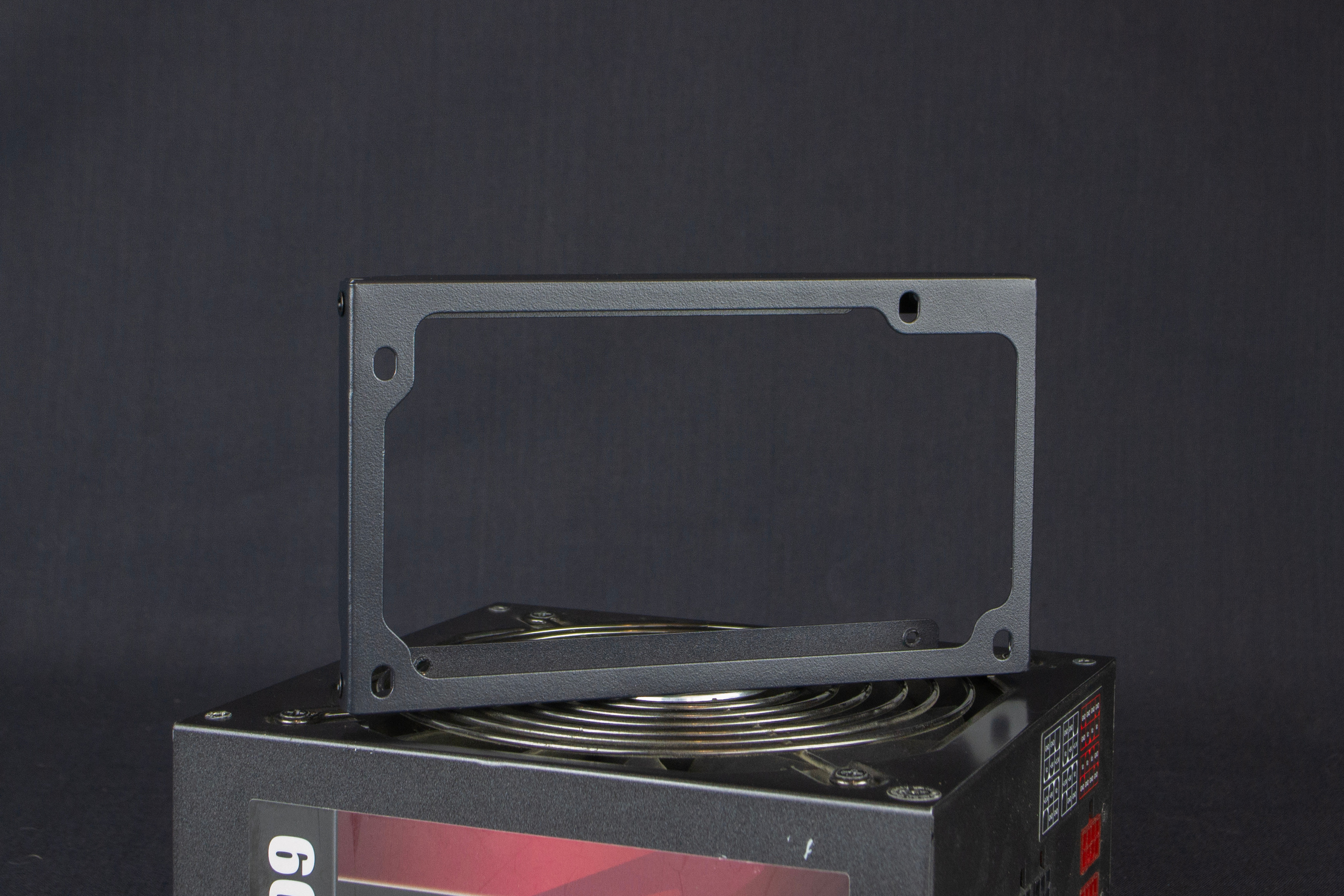

Как уже было сказано выше, блок питания крепится в свою нишу через переходник.

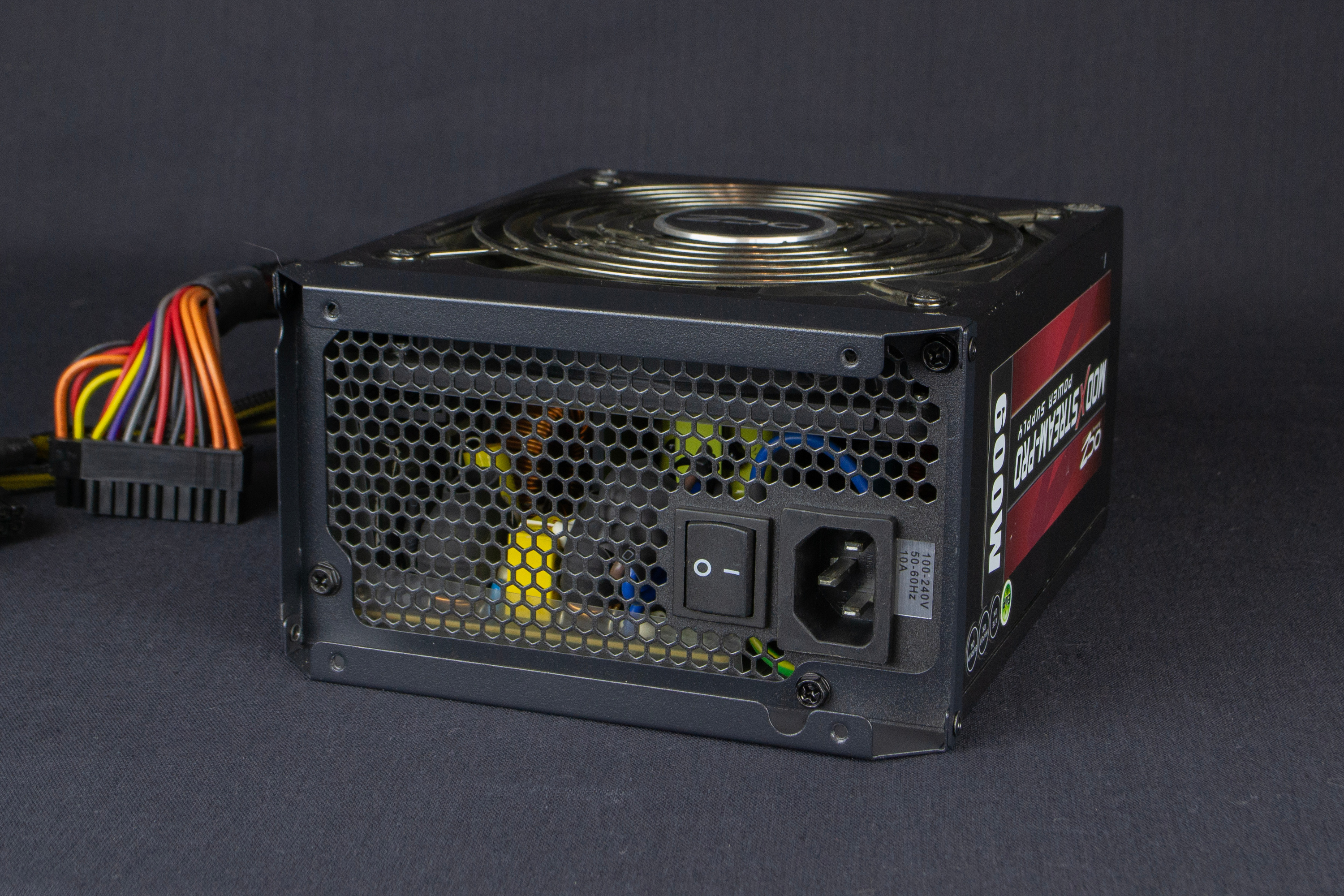

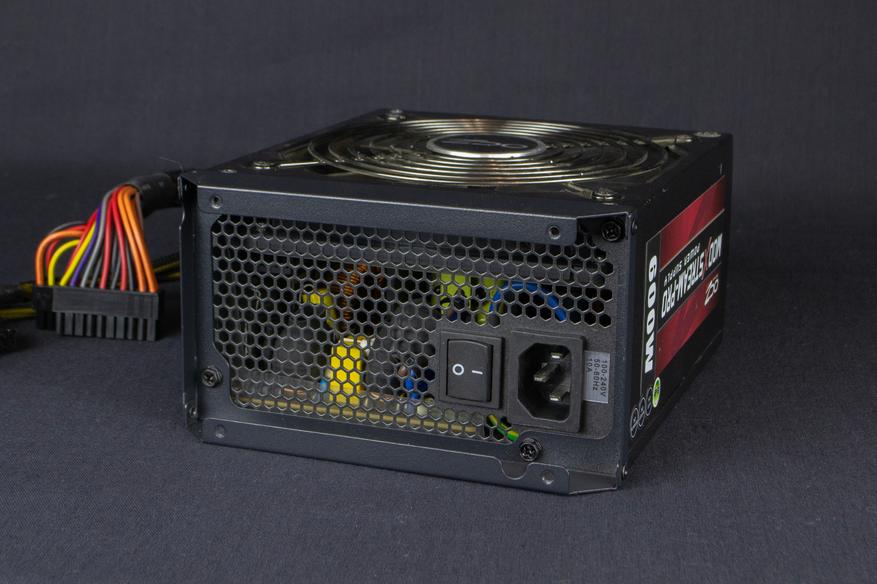

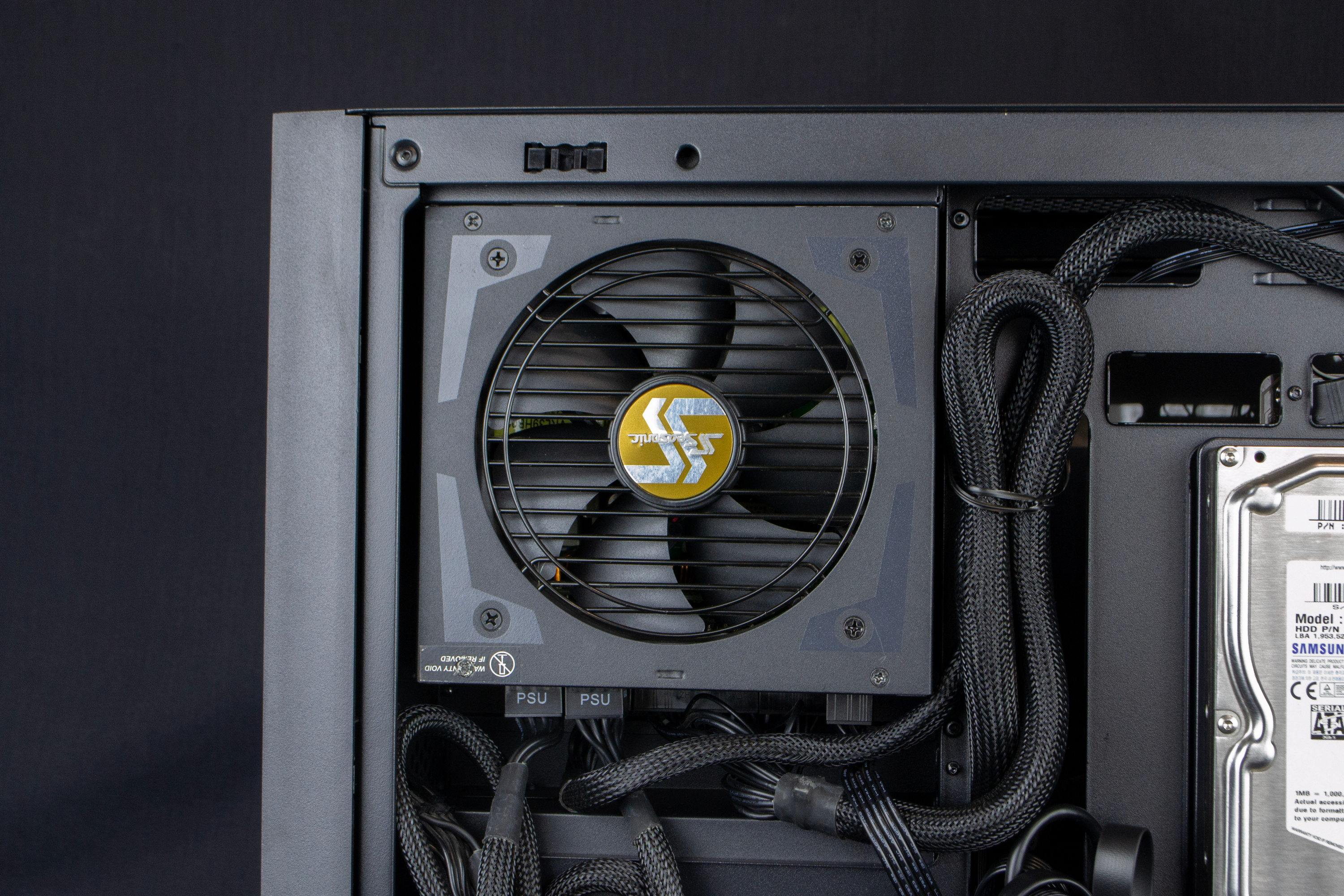

На фото вы видите, старый добрый OCZ, который стоял в этом конфиге в прошлом корпусе и имеющий 160 мм в длину. И он не поместился в отведенное ему место. Пришлось его заменить на Seasonic.

Но, если же вы столкнулись с подобной проблемой, но у вас нет возможности свапнуть блок, то производитель оставил один вариант. Нижнюю часть можно демонтировать — будет не так красиво, но тем не менее проблема будет решена.

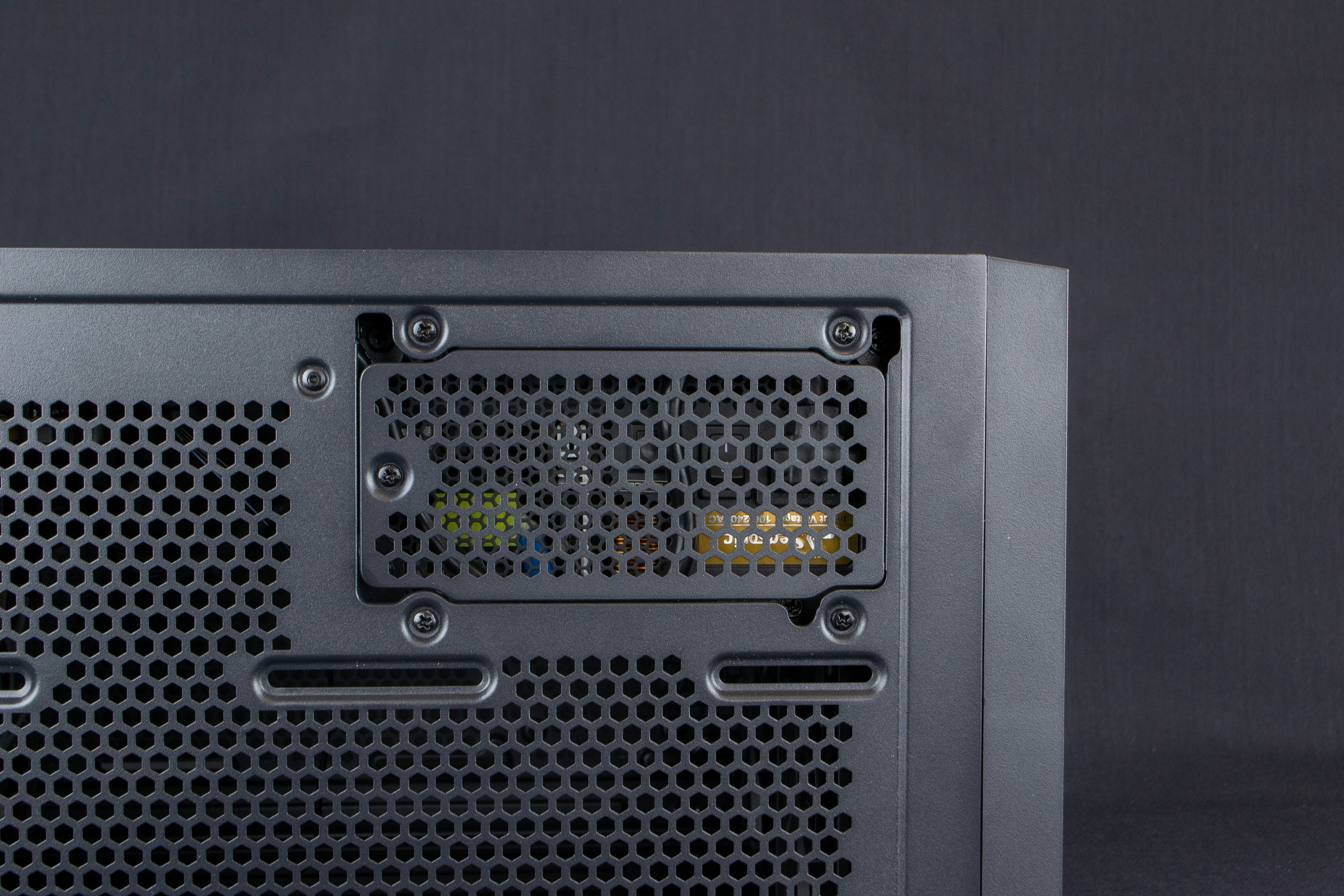

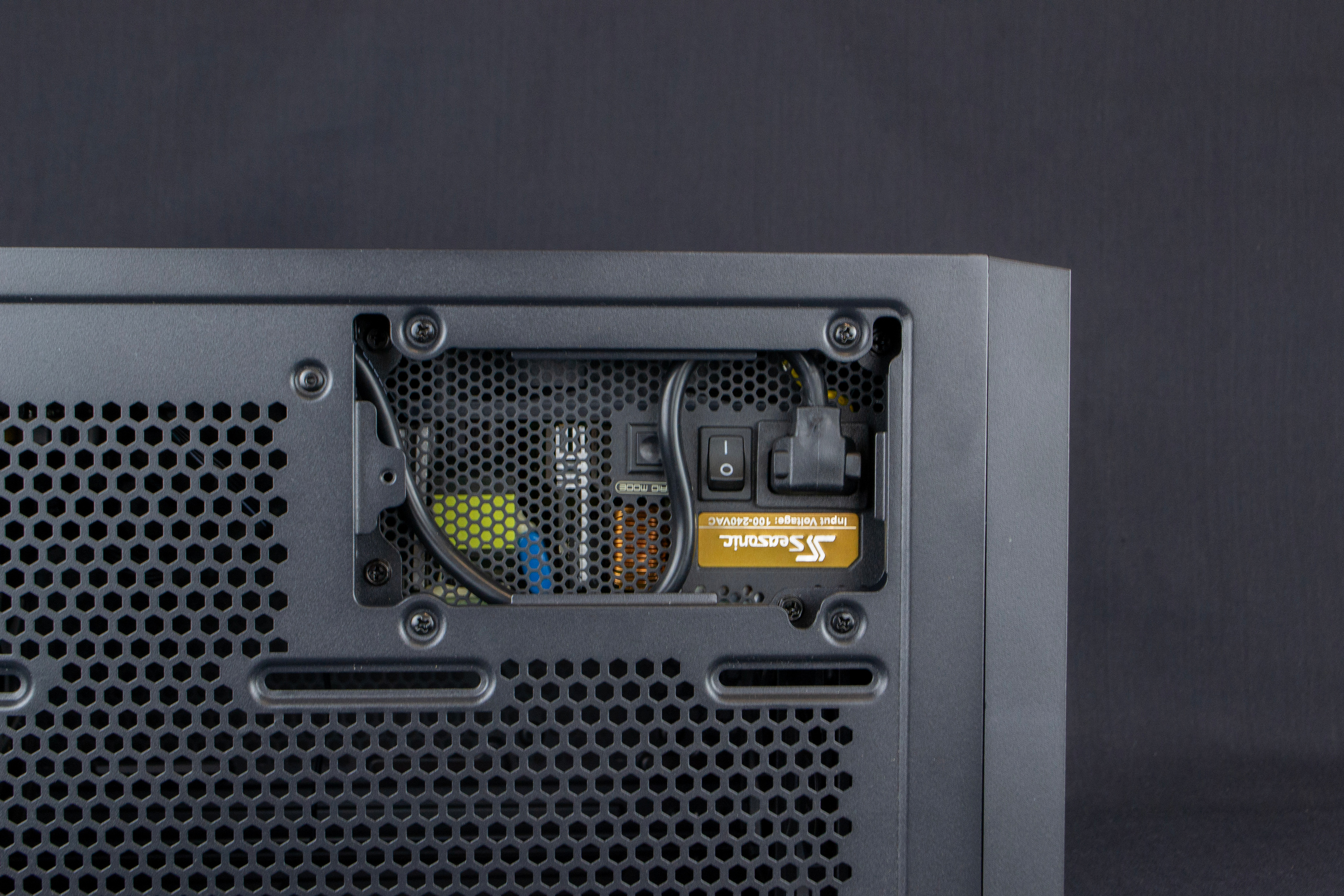

Каких-то проблем с подключением удлинителя кабеля питания не обнаружилось. Видимо, для большей эстетичности и нормального прилегания пылевого фильтра, место перед блоком закрывается специальной заглушкой.

В остальном же никаких больше нюансов не всплыло, разве что отсутствие в комплекте разветвителя для вентиляторов — для подключения вам потребуется 2 разъема, отдельно для тылового и для передних вентиляторов. Хотя бы его могли положить, если установку контроллера посчитали излишним.

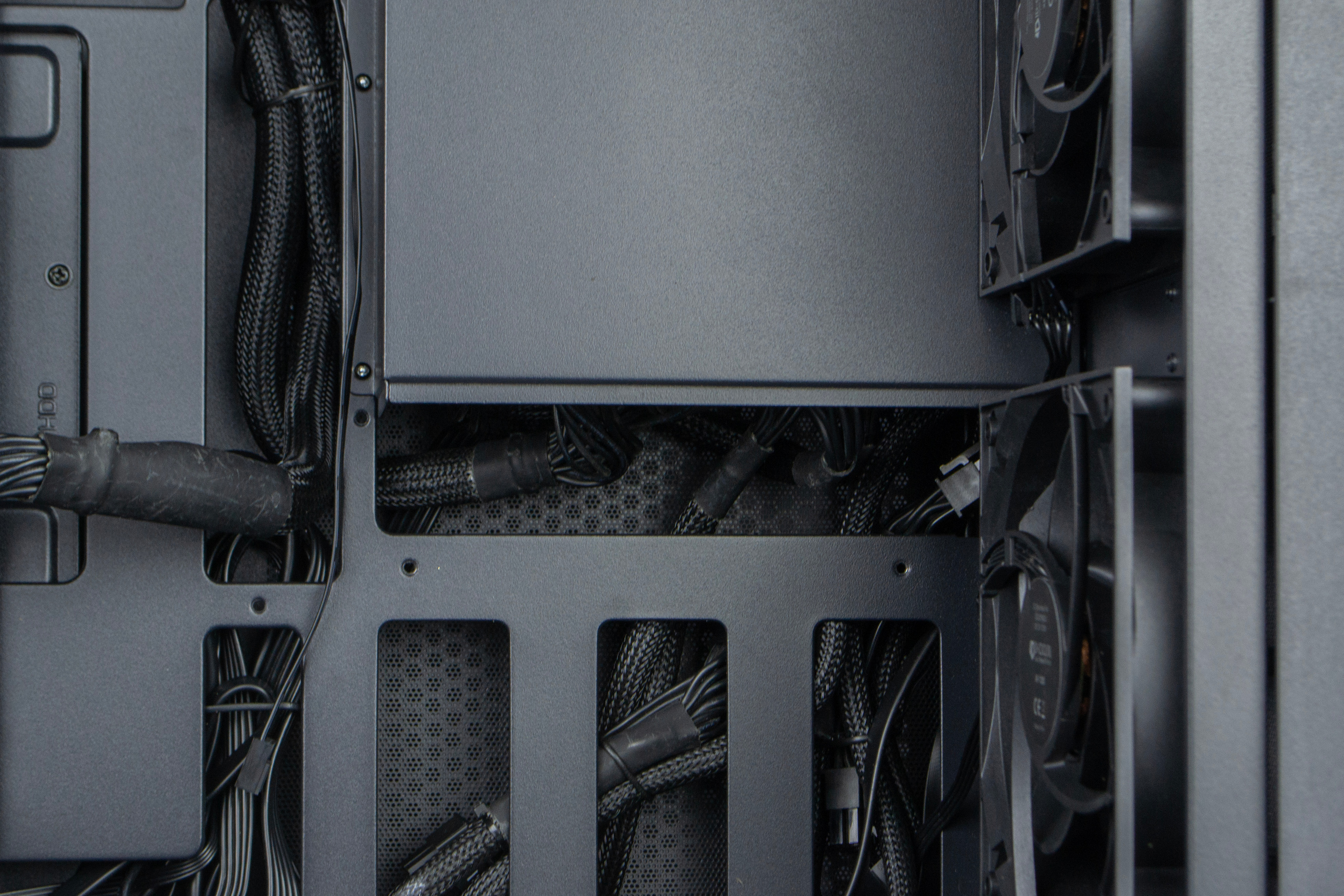

Ах да, сомнения по поводу достаточности места для укладки кабелей были напрасными — проблем с этим не возникло.

Вентиляторы

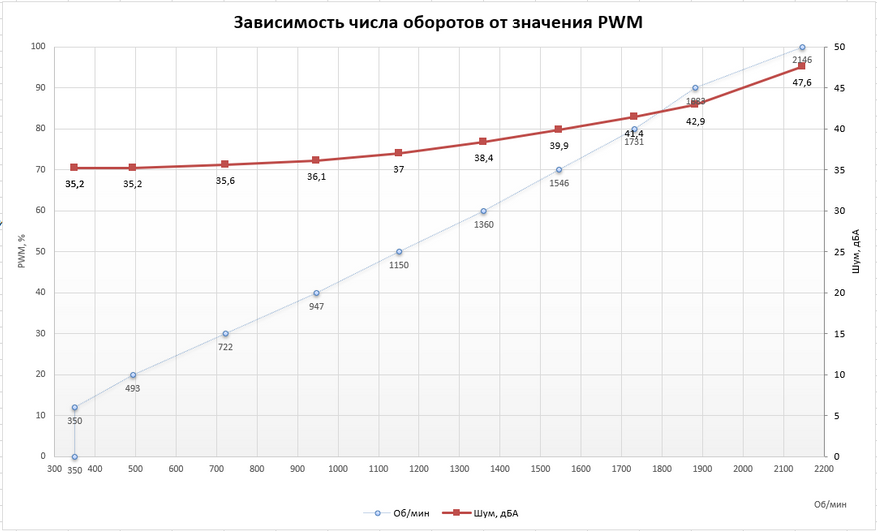

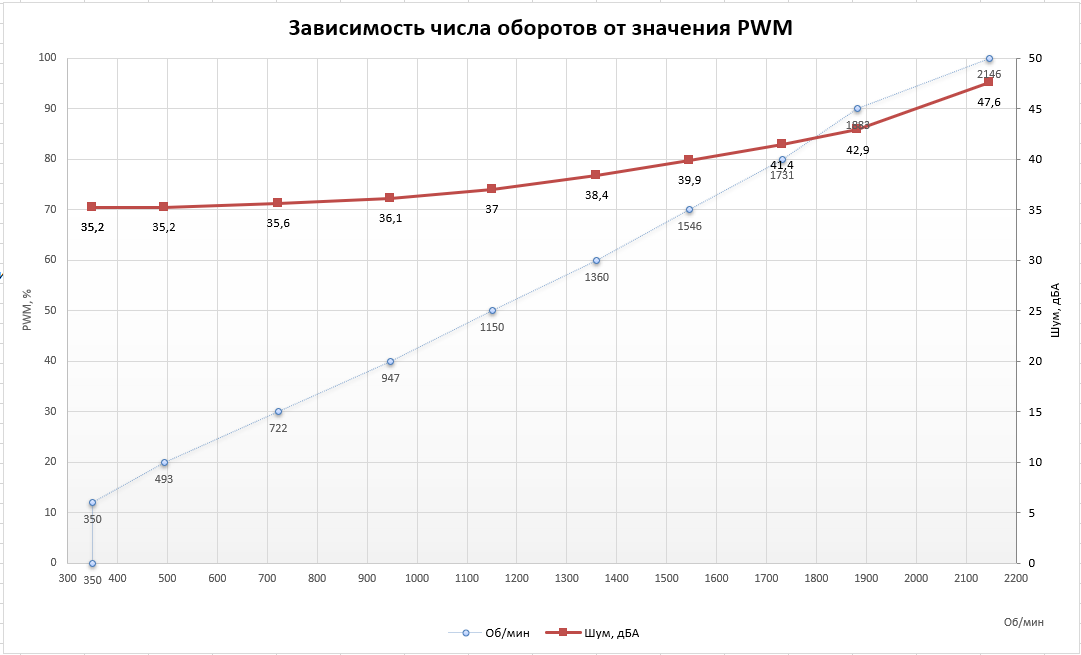

На встроенных вентиляторах не указана такая простая вещь, как количество оборотов. Тогда измерим это сами. Заодно, добавим сюда же данные о создаваемом шуме.

Полагаю, что заявленные параметры, если бы они были, выглядели примерно 500-2000 об/мин. Фактически же мы получили от 350 до 2150 оборотов, что для корпусных вентиляторов весьма и весьма хорошо — такое низкое минимальное значение, может пригодиться в повседневном использовании, когда акустический комфорт превалирует над потребностью в охлаждении.

Заключение

ID-Cooling FLOW 500 AIR, из всех трех рассмотренных корпусов, оставил после себя, пожалуй, меньше всего вопросов. Давно планировал перетащить запасной конфиг, на micro-ATX плате, в менее габаритный корпус, но как-то все было не до этого. И данный корпус хорошо для этого подошел, начиная от того, что он нравится автору чисто визуально, и до достаточно тихих вентиляторов.
