Обзор и тестирование системы жидкостного охлаждения ID-Cooling Zoomflow 240XT

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, корпусное охлаждение, сетевые фильтры

Сегодня рассмотрим одного из представителей AIO систем жидкостного охлаждения от компании ID-Cooling — ID-Cooling Zoomflow 240XT.

Технические характеристики

  • Совместимые сокеты: Intel LGA2066/2011/1200/1151/1150/1155/1156, AMD AM4;
  • TDP: 250 Вт;
  • Габариты радиатора: 274×120×27мм;
  • Материал радиатора: алюминий;
  • Длина шлангов: 465 мм;
  • Габариты водоблока/помпы: 72×72×58 мм;
  • Материал основания: медь;
  • Ток потребления помпы: 0,36 А;
  • Скорость вращения помпы: 2100 об/мин;
  • Подшипник: керамический;
  • Уровень шума: 25 дБ(А);
  • Размер вентилятора: 120×120×25 мм;
  • Количество вентиляторов: 2;
  • Скорость вращения: 500 — 1500 об/мин;
  • Максимальный воздушный поток: 68.2 CFM;
  • Уровень шума: 13.8~30.5 дБ(А);
  • Ток потребления: 0,25 А;
  • Подшипник: гидродинамический;
  • Разъемы подключения: 4Pin PWM / 5V 3Pin ARGB.

Упаковка и комплектация

СЖО поставляется в небольшой коробке, размером 406*218*137 мм.

На тыльной стороне коробки указаны основные характеристики, список совместимых сокетов и указаны размеры составных частей системы.

Внутри коробки уместилась следующая комплектация:

  1. Помпа/водоблок в сборе с радиатором;
  2. Крепления помпы для процессоров Intel и AMD;
  3. Бэкплейт для сокетов Intel 115x/1200;
  4. Комплект крепежных винтов, гаек и т.д;
  5. Разветвитель для вентиляторов;
  6. Разветвитель разъемов подсветки;
  7. Проводной пульт управления подсветкой, если отсутствует нужный разъем на МП;
  8. Термопаста;
  9. Инструкция и гарантийный талон.

Комплектация включает все необходимое для монтажа СЖО на любую из поддерживаемых платформ (иначе и быть не могло), а также пульт управления подсветкой, для пользователей материнских плат, где нет нужного 3-пин разъема (как, например, на тестовой плате).

Внешний вид

Внешний вид стандартен для СЖО компании.

Радиатор набран двенадцатью каналами с проложенной между ними алюминиевой лентой, для увеличения площади рассеивания тепла. Габариты радиатора составляют 276*121*26 мм.



С обоих сторон присутствуют крепежные отверстия для монтажа вентиляторов и крепления радиатора к корпусу.

С одной из сторон смонтированы два прямых фитинга для шлангов.

Комплектные вентиляторы имеют маркировку ID-12025M12S и типоразмер 120*120*25 мм. Крыльчатка набрана из 9 лопастей, сделана из полупрозрачного белого пластика и оснащена ARGB подветкой.

Фактическая скорость вращения, от 500 до 1600 об/мин, очень близка к заявленной.

Подключение осуществляется с помощью двух разъемов — один для работы вентилятора, второй — для подсветки.

Для уменьшения передачи вибрации используются съемные силиконовые демпферы.

Совмещенные помпа/водоблок довольно крупные — диаметром 71 мм и высотой 58 мм, не в последнюю очередь благодаря встроенной подсветке.

Как заявляет ID-Cooling, производительность помпы составляет 116 л/ч.

Скорость вращения по умолчанию — 2100 об/мин. Но возможно ее изменение через регулировку напряжения. Максимально удалось снизить данный показатель до 1100 об/мин, но поскольку даже на 2000 оборотах помпа максимально тихая, смысла в этом никакого.

Контакт и отвод тепла от процессора отвечает медное основание, изначально закрытое защитной наклейкой.

Обработано оно довольно неплохо.

А вот с ровностью не все идеально. Присутствует небольшой горб по центру.

Фитинги, в отличии от радиатора, здесь угловые и поворотные (~250°), для более удобного монтажа и предотвращения перегибов шлангов.

Сборка и установка СЖО

Поскольку ID-Cooling Zoomflow 240XT все-таки AIO модель, то сборка здесь понятие условное.

Монтируем на помпу крепежную пластину под нужный сокет.

GIF-анимация, нажмите для воспроизведения.

Устанавливаем вентиляторы на радиатор. Сборка окончена.

Установка в корпус, также элементарна.

Для процессоров Intel s155X/1200 берем бэкплейт из комплекта поставки, для s2011/2066 используем родное крепление на МП,  а для AMD AM4 — родной бэкплейт.

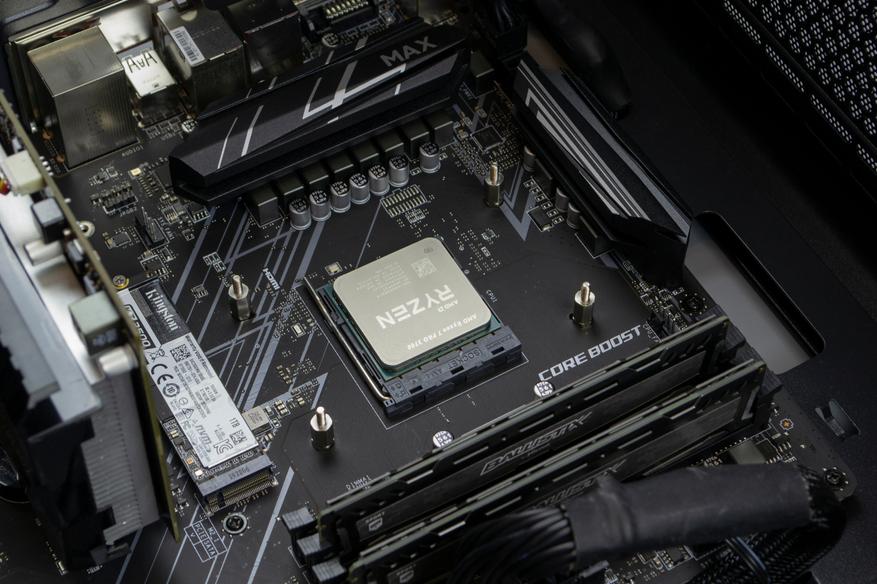

В нашем случае установка идет на AM4. Убираем пластиковое крепления боксового кулер, и вкручиваем на его место четыре стойки. Поскольку стоек в комплекте два вида, в выборе нужных руководствуемся инструкцией — на изображении видно какие нужно использовать.

Монтируем радиатор на корпус. Я использую «классическую» схему с радиатором на верхней стенке. Устанавливаем помпу, не забыв предварительно нанести термоинтерфейс на процессор.

Подключаем вентиляторы/помпу/подсветку и готово.

Вентиляторы и подсветка подключаются через комплектные разветвители, помпа — к соответствующему разъему на материнской плате.

Подсветка

Кстати, о последней. Подсветка здесь ARGB, подключаемая с помощью 3-пин коннектора и не совместима с предыдущей реализацией RGB-подсветки с 4-пин коннектором и питающим напряжением 12 В.

Для тех кто хочет, но не имеет возможности штатного подключения, в комплекте находится простенький трехкнопочный пульт для подключения и управления подсветкой, которым мы собственно и воспользуемся.

Управление осуществляется с помощью трех кнопок:

  • M — выбор режима, одного из 10;
  • S — регулировка яркости свечения для статических цветов (9 градаций) и регулировка скорости для динамических режимов (5 градаций);
  • C — смена цветов в некоторых режимах.

Долгим удержанием (около 5 секунд) на кнопку S можно включить/выключить подсветку.

Фото с примерами того, как это примерно выглядит можно увидеть ниже, а в динамике — в прикрепленном видео.

Тестовый стенд и методика тестирования

  • Процессор: AMD Ryzen 7 PRO 3700 (4.2 ГГц/1.250 В);
  • Термоинтерфейс: Arctic Cooling MX-4;
  • Материнская плата: MSI X470-GAMING PLUS MAX;
  • Видеокарта: AMD Radeon HD6670;
  • Накопитель: 480 GB Londisk (ОС), 512 GB Silicon Power P34A80, 1000GB Kingston KC2500;
  • Блок питания: Seasonic Focus Plus Gold 650W;
  • Корпус: Zet Rare M1;
  • Монитор: Dell P2414h (24", 1920*1080);
  • Операционная система: Windows 10 Pro (2004).

Используемое программное обеспечение:

  • AIDA64 Extreme 6.33.5725 Beta;
  • HWiNFO64 7.05_4485.

Нагрузка создавалась двумя последовательными прогонами теста стабильности системы в информационно-диагностической утилите AIDA64, продолжительностью по 30 минут каждый. Как результат бралась максимальная температура по датчику Tctl\Tdie в программе HWiNFO64.

При измерении уровня шума использовался шумометр Uni-T UT353. Замеры производились на расстоянии 40 и 100 см, от вентиляторов. Минимальные показания шумометра в комнате без источников звука — 35,3 дБА.

Тестирование

Температура

Небольшая разница в итоговой температуре, между двумя режимами, делает бессмысленным (по крайней мере в данной конфигурации) работу вентиляторов на максимальной скорости, которая, по информации утилит, равна 1600 об/мин. Итоговую температуру в 82,9 °C (при 850 об/мин) можно считать неплохим результатом, примерно такие же результаты выдает используемый в данной системе на постоянной основе кулер ID-Cooling SE-234-ARGB, но при 1050-1100 об/мин. Если же на СЖО достигнуть таких же частот вращения вентиляторов, то можно выиграть около 3 градусов.

Шум

Что касается шумовых характеристик, то шумовой фон создаваемый СЖО на максимальной скорости довольно высок. При 850 об/мин с шумом все уже довольно неплохо. Шум минимален даже в тихом помещении и не слышен на фоне остальных вентиляторов, расположенных в корпусе. При 1100 оборотах мы чуть проигрываем по шумовому комфорту, усиливается звук воздушного потока и на данном экземпляре, если прислушаться, можно услышать посторонний призвук. Но, опять же, на фоне работы корпусных вентиляторов и общего уровня шума в дневное время в доме, звук работы вентиляторов никак не выделяется.

Заключение

ID-Cooling Zoomflow 240XT — классический представитель двухсекционных необслуживаемых СЖО. Общий уровень производительности достаточен для восьмиядерного Ryzen 7, с его небольшим CCD, даже в относительно тихом режиме. Да и сплошная подсветка верхней части помпы выглядит вполне приятно, любителям RGB в системном блоке должно понравиться. А поворотные фитинги и длинные гибкие шланги позволят установить радиатор хоть на верхнюю стенку, хоть на фронтальную.

Достоинства:

  • Хорошая производительность;
  • Длинные шланги;
  • Медное основание водоблока;
  • Практически бесшумная помпа;
  • Поддержка всех современных сокетов;
  • Контроллер/пульт управления подсветкой.

Недостатки

  • Небольшой посторонний шум вентиляторов в диапазоне 1000 — 1300 об/мин (в данном экземпляре).
