Обзор и тестирование кулера be quiet! Shadow Rock TF 2 с горизонтально ориентированным радиатором

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Корпуса, БП, ИБП, охлаждение, сетевые фильтры

Для охлаждения мощных процессоров в узких корпусах башенные кулеры не подходят из-за своей высоты. Боксовые же или схожие по конструкции модели обычно либо слишком шумны, либо не особо производительны.

В таких случаях используются кулеры типа TopFlow — грубо говоря, башня положенная на бок. Так выглядит и новинка немецкой компании be quiet!: Shadow Rock TF 2.





 Технические характеристики

  • Модель: be quiet! Shadow Rock TF 2
  • TDP до 160 Вт
  • Поддержка сокетов: Intel LGA775/115x/1366/2011(-3)/2066, AMD AM2(+)/AM3(+)/AM4/FM1/FM2(+)
  • Габариты (Д×Ш×В): 137 × 165 × 112 мм
  • Общий вес: 0,68 кг
  • Материал радиатора: медь, алюминий
  • Тепловые трубки: 5 шт. диаметром 6 мм
  • Вентилятор: 135 мм
  • Тип подшипника: скольжения с винтовой нарезкой
  • Максимальная скорость вращения: 1400 об/мин
  • Уровень шума: 11,9-24,4 дБ(А)
  • Мощность воздушного потока: 67,8 CFM/113,8 м3/ч
  • Подключение: 4-пин с автоматической регулировкой скорости вращения
  • Ресурс работы: 80000 часов



Упаковка и комплектация



Традиционно для be quiet в оформлении картонной коробки главенствует чёрный цвет. Фотография даёт общее представление о кулере. Заявлена высокая производительность — 160 Вт отводимого от процессора тепла.



Тыльная сторона упаковки несёт информацию о конструктивных особенностях изделия и таблицы спецификаций.



В окружении демпферов из вспененного полипропилена, изгибов картонной вкладки и пачек мануалов, Shadow Rock TF 2 отлично перенёс долгое путешествие из Германии.



Установочные комплекты для платформ AMD и Intel расфасованы по отдельным пакетикам. Общие детали крепежа упакованы в третий пакет. Чтобы не захламлять фото, иноязычные мануалы убраны, оставлена инструкция на русском языке. В случае утери, руководство можно скачать с сайта производителя.



На основание радиатора с завода нанесена термопаста, защищённая от смазывания пластиковым колпачком.



Внешний вид



be quiet! Shadow Rock TF 2 выполнен в виде плоской конструкции, с выступом, переходящим в основание, на одном из краёв.

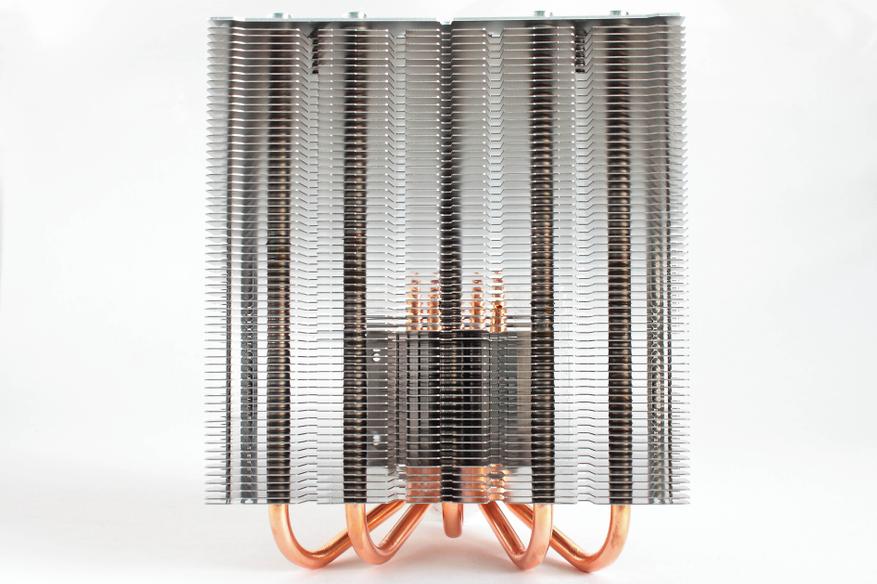

Радиатор кулера набран из 61-й алюминиевой пластины, образуя большую площадь рассеивания тепла. Расстояние между пластинами составляет 2 мм — воздух легко проходит между ними, чему также способствует сложная их форма. Кроме того, при свободном прохождении воздуха, затруднено отложение пыли в радиаторе.

Последнее ребро защищено от физических воздействий толстой алюминиевой пластиной.



Для дополнительного улучшения теплоотвода, алюминиевые пластины пронизаны пятью медными трубками, запрессованными в подошву кулера.



С одной стороны трубки просто запаяны, а с другой прикрыты никелированными декоративными колпачками.



Для стабильной теплопередачи трубки припаяны к алюминиевым рёбрам и к подошве.

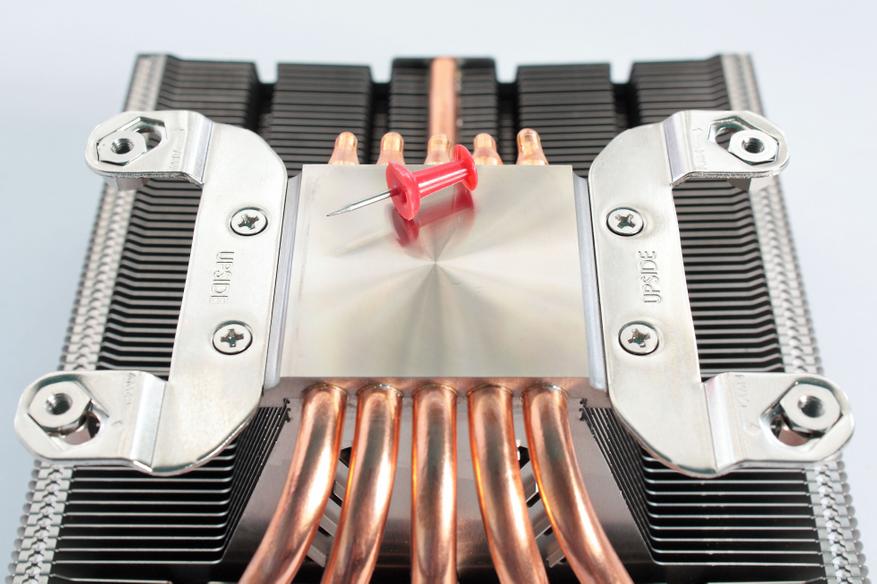

Основание гладко обработано, но не до зеркального блеска.



Подошва имеет небольшую выпуклость в центре. Такое решение применяется и в некоторых других высококлассных кулерах.

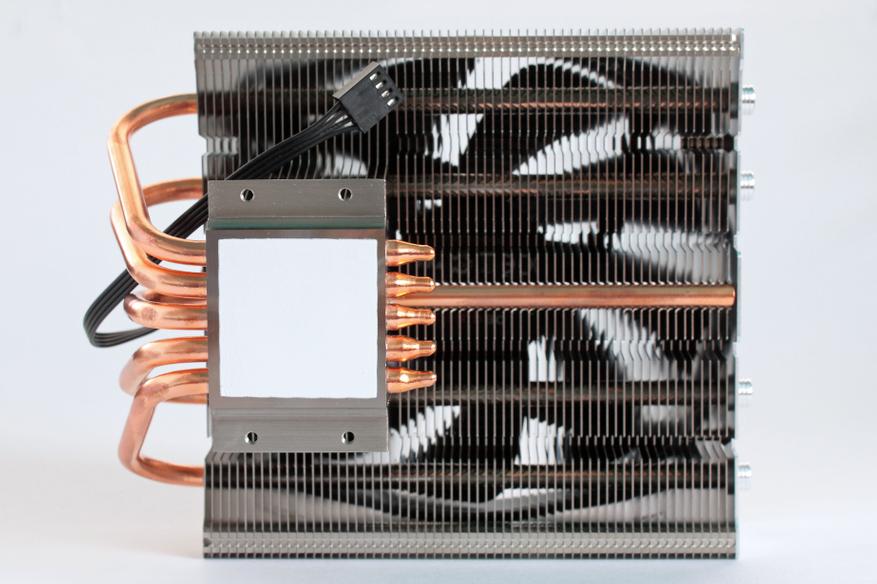

Для отвода тепла от радиатора, в кулере be quiet! Shadow Rock TF 2 используется большой вентилятор, крепящийся к пластинам с помощью проволочных скоб.



135 мм вентилятор BQ SIW3-13525-MR-PWM, мощностью 4,8 Вт произведён самой be quiet! Он имеет 4-х контактный разъём подключения и шлейф проводов длиной 220 мм.

Для снижения аэродинамических шумов в лопастях пропеллера сделаны канавки. А чтобы уменьшить влияние вибраций, нижняя сторона воздухозаборника оклеена резиновой полоской.

Применённый подшипник скольжения с винтовой нарезкой считается достаточно надёжным, что подтверждается заявленным временем работы 80 тысяч часов.



Монтаж



При установке кулера выбирается задняя пластина под платформу. В данном случае, это AMD. В нужные отверстия (они отмечены на схеме и самой пластине) вставляются комплектные винты.



На которые надеваются шайбы, после чего винты удерживаются выпадения пластиковыми С-образными креплениями.



К основанию радиатора прикручиваются соответствующие монтажные кронштейны, в углах которых размещаются гайки со втулкой.

Отверстия втулок совмещаются с винтами на материнской плате и последние затягиваются отвёрткой с другой стороны платы. Удобно, что сила прижима ограничена С-образными шайбами и переусердствовать с затяжкой проблематично.

При большом желании Shadow Rock TF 2 можно установить не вынимая из корпуса — при условии, что в его поддоне есть вырез для этой цели. Но правильнее не полениться, и провести монтаж на столе.

Руководство понятное, установка несложная и не занимает много времени.

Отпечаток термопасты хороший. (Полоски у краёв подошвы кулера и крышки процессора это мой грех — чуть сдвинул кулер в сторону при демонтаже.)

Для платформы AMD возможны два варианта установки be quiet! Shadow Rock TF 2.



В первом случае лучше охлаждается подсистема питания материнской платы.



И возможна установка модулей памяти любой высоты.

Но для меня такой вариант не подошёл — пришлось бы убирать вытяжной вентилятор корпуса со штатного места.

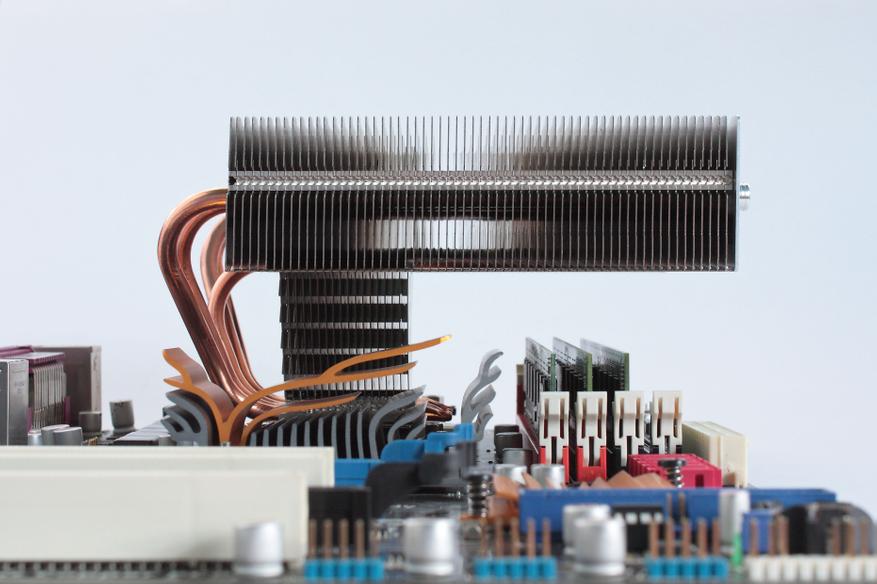

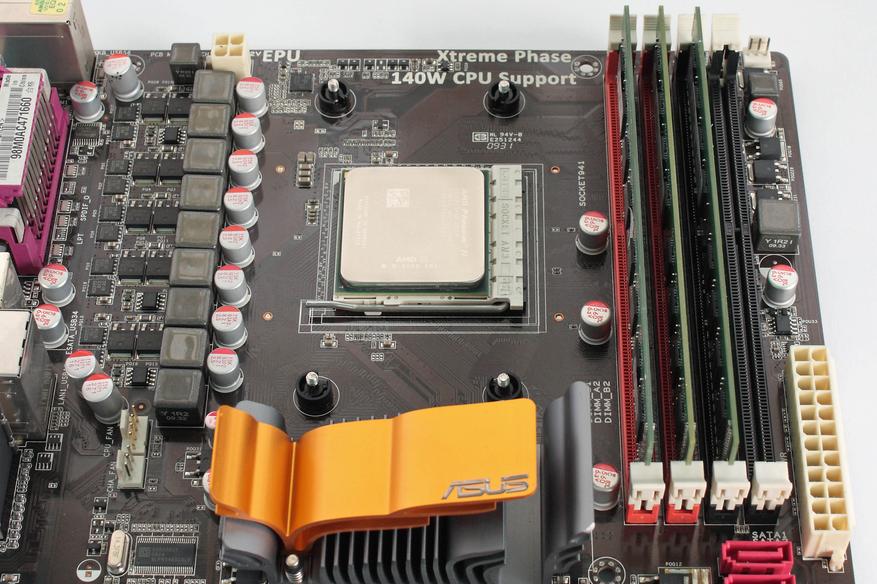

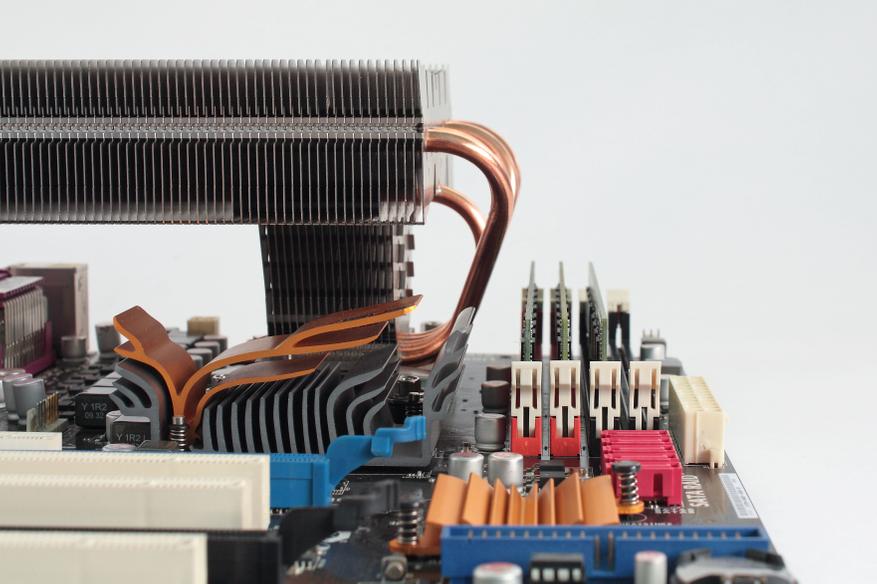

Такое размещение оказалось удобней. Что касается планок ОЗУ — мои высотой 30 мм и свободно вынимаются, а затем устанавливаются на место. По прикидкам, не должно возникнуть проблем с теми же действиями и для модулей высотой до 40 мм. Максимальная же высота планок памяти, которые смогут поместиться под Shadow Rock TF 2 составляет 50 мм. Правда, в таком случае, для их установки кулер придётся демонтировать и установить заново.



Вентилятор удобнее прикреплять в конце монтажа. Кстати, полная высота сооружения (с учётом высоты сокета и процессора) от плоскости материнской платы до крышки вентилятора: 120 мм. Вооружившись этим знанием, проще будет прикинуть, войдёт be quiet! Shadow Rock TF 2 в корпус или нет, нежели проводить измерение от крышки процессора.



Тестовый стенд

  • процессор: AMD Phenom II X4 965 (3,4 ГГц)
  • материнская плата: ASUS M4A77TD PRO (AM3)
  • видеокарта: ASUS GeForce GTX 660
  • оперативная память: 3 x 2 ГБ DDR3-1333 Kingston
  • гибридный накопитель SSD+HDD: WD Black2
  • жёсткие диски: Seagate ST1000DM003, ST3250820AS
  • блок питания: be quiet! Pure Power 10 600W
  • корпус: be quiet! Silent Base 600
  • термопаста: Arctic MX-2





Тестирование

Тепловая нагрузка на процессор создавалась с помощью программы OCCT 4.4.2 с настройками по умолчанию, на протяжении 10 минут после стабилизации температуры. В конце цикла тестирования система работала 10 минут в холостом режиме для определения минимальных тепловых показателей. Температура в помещении равнялась 26 градусам Цельсия. Тестирование проводилось в режиме сравнения с кулером Zalman CNPS10X Performa, а также проверялась работа на открытом стенде.



На открытом стенде be quiet! Shadow Rock TF уступил популярной модели Zalman несколько градусов, но в корпусе выигрыш уже остался за продуктом be quiet!.. До пределов нормы во всех случаях оставался ещё приличный запас.



Как и на предыдущем графике, be quiet! Shadow Rock TF проигрывает сопернику на открытом стенде и опережает на 1 °C в корпусе.

Ожидание, что испытуемый будет остужать материнскую плату сильнее соперника не подтвердилось — видимо тихая работа вентилятора на низких оборотах не позволяет потоку воздуха после обдува пластин радиатора сохранять хорошую скорость для охлаждения ещё и деталей платы.



Интересно было узнать, как Shadow Rock TF охлаждает процессор в реальных задачах. Для этого была запущена программа Cinebench 15.



В отличие от стресс-тестов, при обычной работе процессора, нагрев меньше на 5 °C.

Теперь об одной из главных характеристик кулера be quiet! Shadow Rock TF 2, о производимом им уровне шума.

Картина такая:

при низкой нагрузке кулер работает очень тихо,

при средней — тихо,

и даже на максимальной нагрузке уровень шума характеризуется как — ниже среднего.



Итоги

be quiet! Shadow Rock TF 2 действительно хорошо охлаждает процессор с TDP 125 Вт и при этом у него ещё остаётся тепловой зазор в 10 градусов Цельсия. Думаю, что заявленный производителем теплоотвод 160 Вт, кулеру вполне по силам.

Также новинка отлично показала себя в сравнении с хорошим кулером башенной конструкции: как по производительности, так и по уровню шума.

Shadow Rock TF 2 несложно монтировать, а ещё он приятно выглядит и не занимает много места.



Плюсы:

  • низкий уровень шума
  • высокая эффективность
  • качественная сборка
  • высота 112 мм
  • поддержка подавляющего большинства популярных сокетов, включая AM4
  • ШИМ-регулировка скорости вращения крыльчатки вентилятора
  • приятный дизайн
  • термопаста в комплекте

Минусы:

  • цена
