Обзор материнской платы MSI MAG B650 Carbon WIFI

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Платформа ПК

Флагманские материнские платы на чипсете AMD X670/X670E выпущены для пользователей давно. Но не всем нужны такие материнские платы, поэтому в продаже появились среднебюджетные решения на базе чипсета B650/ B650E. В данном обзоре предлагаю рассмотреть одно из решений на базе чипсета B650, а именно: материнскую плату MSI MAG B650 CARBON WIFI.

Упаковка и комплектация

Материнская плата MSI MAG B650 CARBON WIFI поставляется в плотной картонной коробке.

Вся полезная информация о технических характеристиках, особенностях и спецификации традиционно расположена на тыльной стороне коробки. Из необычного можно отметить QR-код, перейдя по которому мы получим доступ к руководству пользователя.

Комплектация к данной материнской плате находится за картонной подложкой и включает в себя:

  • Лист с наклейками
  • Руководство пользователя
  • Кабели SATA
  • Wi-Fi/BT-модуля
  • Удлинитель для подключения подсветки
  • Крепления для накопителей M.2

Комплект поставки выглядит скромно, но все что может потребоваться вам для взаимодействия с материнской платой здесь есть.

Внешний вид

Материнская плата MSI MAG B650 CARBON WIFI – стандартная ATX плата с размерами 305 х 244 мм. Для установки и фиксации в корпус предусмотрены 9 монтажных отверстий под крепеж. Компонентная база расположена на 6-слойной печатной плате. Черный цвет выбран основным цветом для данной материнской платы. Внешний вид MAG B650 CARBON WIFI весьма сдержанный, однако, своей изюминки в дизайне он не лишен. Преемственности дизайна с предыдущей моделью на чипсете AMD B550 нет, все же перед нами новая платформа, которая предназначена для нового поколения процессов.

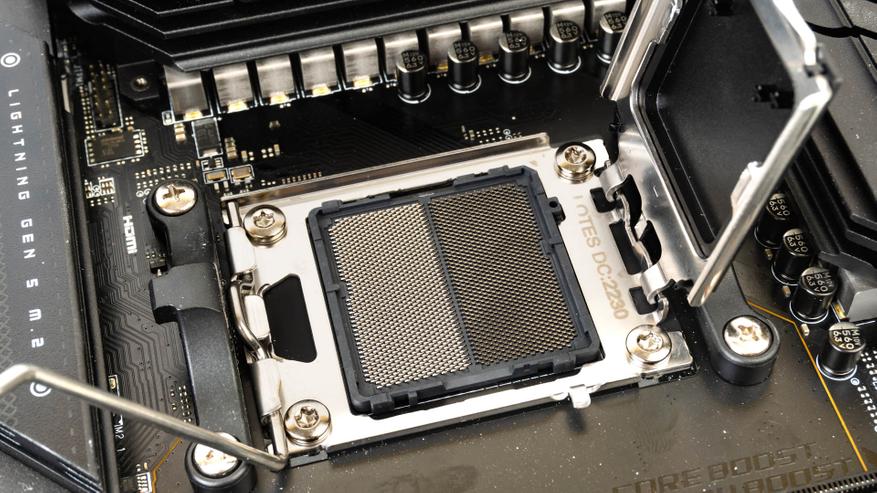

Ранее компания АМД использовала разъём типа PGA на AM4, а сейчас на АМ5 LGA 1718.

Питание на материнской плате реализовано по схеме 24+8+8 Pin.Такая схема питания встречается чаще всего на производительных материнских платах с поддержкой разгона процессора.

Без радиаторов материнская плата выглядит следующим образом:

Радиатор подсистемы питания сам по себе массивный, имеет оребрение и состоит из двух частей, соединенных между собой тепловой трубкой. В качестве декора на данном радиаторе расположен логотип компании с подсветкой.

Подсистема питания реализована по схеме 16+2+1. Основные фазы набраны силовыми компонентами MP87670 и MPS2206, последняя фаза на компоненте MXL7630S.

Чипсетный радиатор массивный и скрывает чипсет AMD B650, у которого небольшой кристалл.

В качестве индикации процессов, происходящих на MSI MAG B650 CARBON WIFI, вместо POST кодов используется EZ Debug с четырьмя светодиодами.

Данная материнская плата поддерживает установку 4 модулей оперативной памяти DDR5, суммарным объемом до 128 ГБ. Согласно спецификации MAG B650 CARBON WIFI, оперативная память может работать в двухканальном режиме с частотой до 6600 МГц (в режиме разгона).

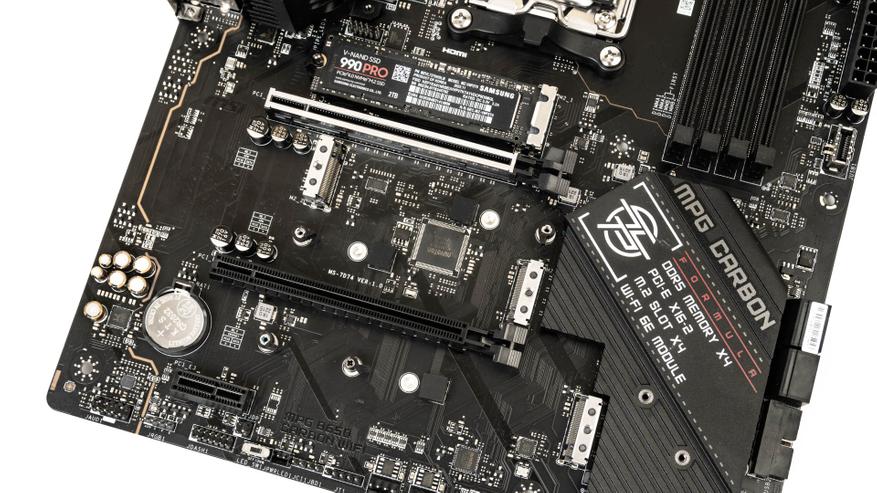

В материнской плате MSI MAG B650 CARBON WIFI для накопителей предусмотрено 4 разъема M.2.

Спецификация разъёмов выглядит следующим образом:

  • M.2_1 (от процессора) поддерживает до PCIe 5.0 x4 и форм-фактора 2280/2260 накопителей
  • M.2_2 (от процессора) поддерживает до PCIe 4.0 x4 и форм-фактора 2280/2260 накопителей
  • M.2_3 (от процессора) поддерживает до режима PCIe 4.0 x4 / SATA и форм-фактора 2280/2260 накопителей
  • M.2_4 (от чипсета) поддерживает до PCIe 4.0 x4 и форм-фактора 22110/2280/2260 накопителей

Радиаторы материнской платы для накопителей выглядят следующим образом:

Для накопителей с поддержкой интерфейса PCIe 5.0 x4 используется более толстый радиатор с фиксацией на защелке с пружинкой. Решение гениальное и очень удобное - не надо лишний раз брать отвертку для установки и демонтажа накопителя.

Для накопителей формат 2.5 и 3.5 дюйма предусмотрено шесть слотов SATA с интерфейсом 6Гбит/с.

Для установки плат расширения и графических адаптеров доступны следующие слоты расширения:

  • PCI_E1 4.0 x16 PCI_E1
  • PCI_E2 4.0 x16 (ограничен режимом x4)
  • PCI_E3 3.0 x1

В документации к материнской плате есть важный момент, который стоит учитывать: Слот PCI_E1 и разъёмы M2_2 и M2_3 делят линии. Если у вас установлены накопители в разъёмы M2_2 или M2_3, то слот PCI_E1 будет работать в режиме x8.

Одним из важных моментов, на которые стоит обращать внимание при выборе материнской платы, является панель ввода и вывода. От количества разъемом и портов зависит удобство использования компьютера, количество адаптеров и переходников, которые вам придется использовать при работе. Согласитесь, постоянно лезь и что-то там переключать не очень удобно. В материнской плате MSI MAG B650 CARBON WIFI панель ввода и вывода современна и содержит все нужные и актуальные порты и разъемы.

Полный перечень доступных разъемов и портов выглядит следующим образом:

  • Кнопка для обновления BIOS
  • Кнопка для сброса BIOS к заводским настройкам
  • Порт HDMI
  • DisplayPort
  • 7 x USB 3.2 портов (10 Гбит/с)
  • 2 x USB 2.0 порта
  • Порт Type-C Gen2x2 (20 Гбит/с)
  • Сетевой порт RJ-45 (2,5 Гбит/с)
  • 5 х аудио разъёмов 3.5 мм
  • Оптический выход S/PDIF

Звуковой тракт находится отдельно от других компонентов, расположенных на MAG B650 CARBON WIFI. В качестве аудиочипа выступает Realtek ALC4080 с поддержкой 7.1.

BIOS

Click BIOS 5 является оболочкой BIOS на данной материнской плате. Данная оболочка встречается на всех современных материнских платах от компании MSI. Click BIOS 5 имеет два вида отображения графического интерфейса: простой EZ Mode и продвинутый Advanced Mode. Оба интерфейса интуитивно понятны и легки в использовании.

ПО

Для работы со своими материнскими платами под операционной системой Windows компания MSI предлагает пользователям программное обеспечение MSI Center. После установки ПО пользователю предлагается большой спектр настроек и мониторинга системы.

Вывод

Материнская плата MSI MAG B650 CARBON WIFI – хорошая и надежная модель с современными интерфейсами и функционалам. В данной модели производитель реализовал мощную подсистему питания, которая выдерживает флагманский процессор AMD Ryzen 9 7950X.

На MSI MAG B650 CARBON WIFI можно собрать неплохое хранилище, установив их в разъемы М.2 и SATA порты.  Кто-то может сказать, что на данной плате отсутствует PCIe Gen5 x16, попрошу таких людей задать один вопрос: «Нужен ли он и актуален ли сейчас?»

Наличие Wi-Fi и Bluetooth, а так же актуальных разъемов и портов - вроде мелочь, но все они существенно облегчают взаимодействие с ПК и увеличивают способы подключения дополнительных устройств. Не стоит забыть и об современном аудиочипе Realtek ALC4080 с поддержкой 7.1.

Подведя итог, отмечу, что материнская плата MSI MAG B650 CARBON WIFI – выбор тех пользователей, которые знают что им нужно и не хотят переплачивать за дополнительные функции и возможности, которыми они не будут пользоваться.
