Обзор корпуса Jonsbo Jonsplus BO400CG – что дает модульная конструкция на практике

Корпус Jonsplus BO400CG попал ко мне не просто как очередная модель на обзор. Он рассматривается как замена текущего корпуса для уже собранной системы с Ryzen 9 9950X3D и мощной видеокартой. Поэтому интерес здесь не в общих характеристиках, а в том, как он ведет себя с реальным железом, как организовано пространство внутри и насколько удобно выстраивать охлаждение под конкретную конфигурацию.

Внешний вид

Корпус Jonsplus BO400CG выглядит как конструкция, в которой внешний образ напрямую завязан на внутреннюю архитектуру. Корпус строится вокруг выраженной силовой рамы с округленными углами, и именно она формирует весь силуэт. По заявлению производителя, в конструкции используются алюминиевые профили и отдельные литые элементы, а снаружи это жесткий контур, в который уже вставлены стеклянные, металлические и сетчатые панели.

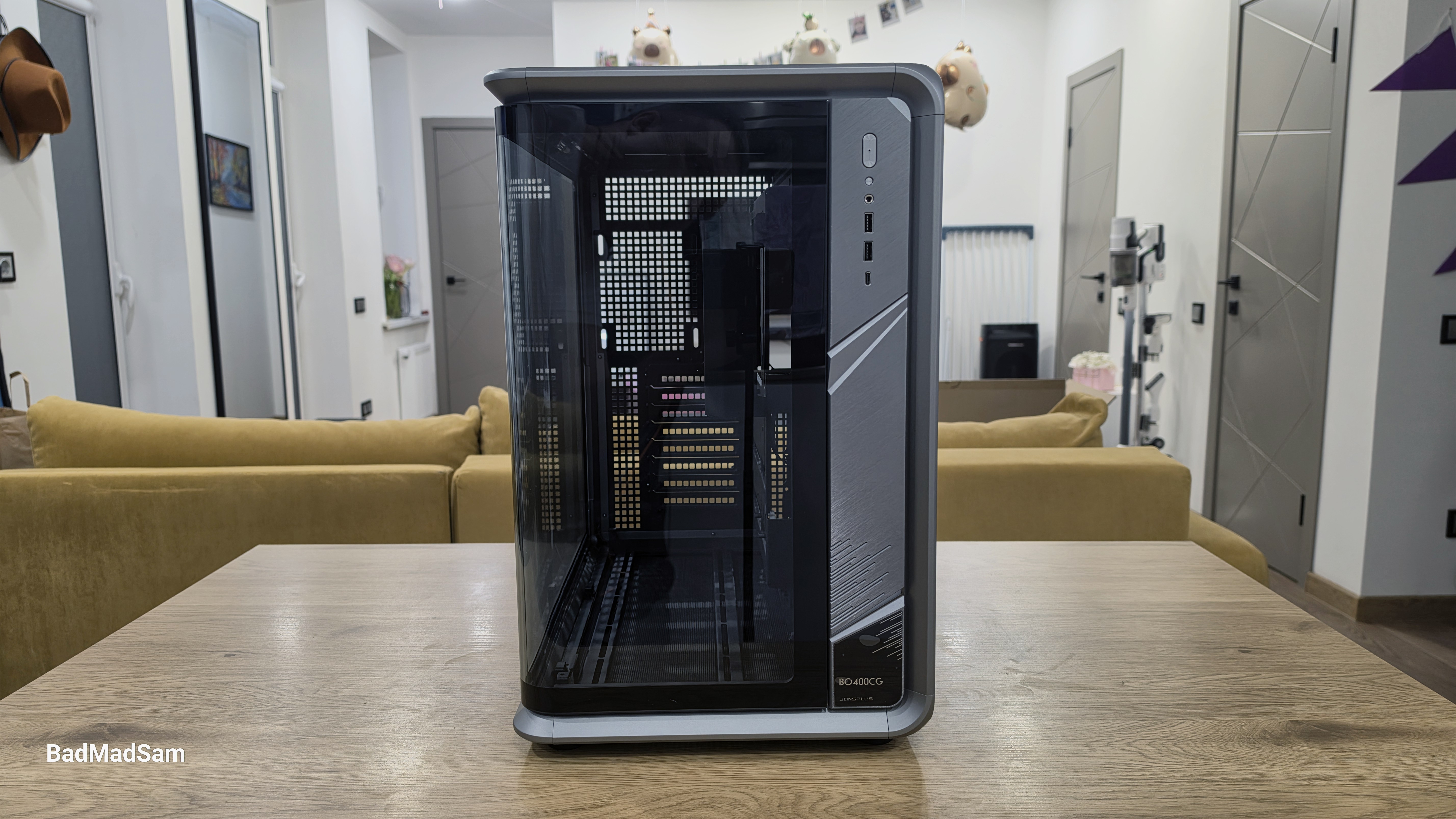

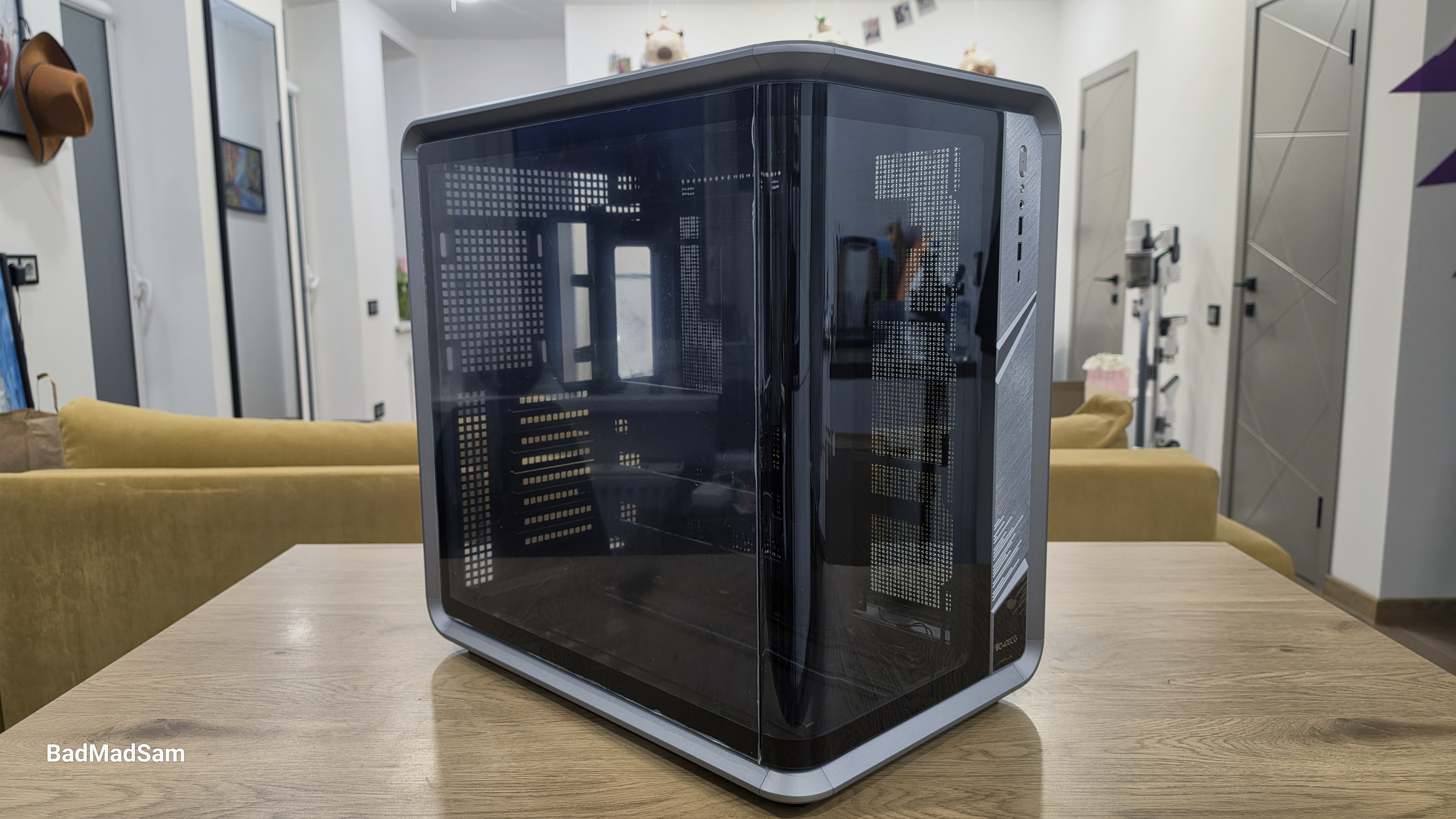

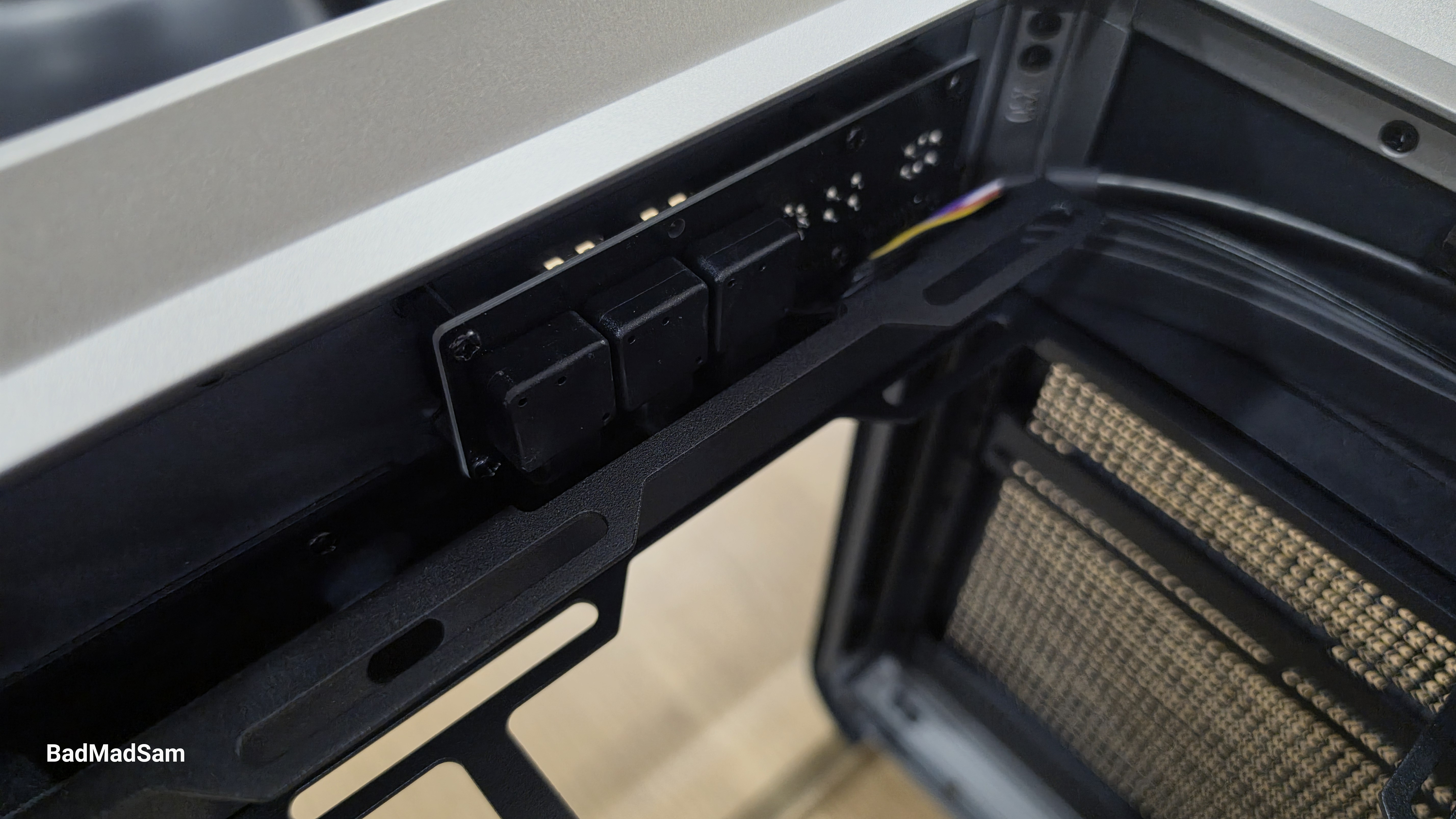

С фронтальной стороны корпус выглядит необычно хотя бы из-за того, что передняя часть разделена на две вертикальные зоны. Слева находится крупная прозрачная секция, через которую просматривается внутренняя часть корпуса. Справа размещена узкая металлическая панель с продольной шлифовкой и декоративными диагональными линиями в нижней части. В самом низу этой вставки видна маркировка BO400CG и логотип Jonsplus. Здесь же, на правой фронтальной стойке, расположены элементы управления и разьемы. Сверху находится кнопка питания, ниже кнопка reset, затем комбинированный аудиоразьем, два порта USB Type-A, под ними расположен USB Type-C, еще ниже световая панель. Все это выстроено в одну вертикальную линию.

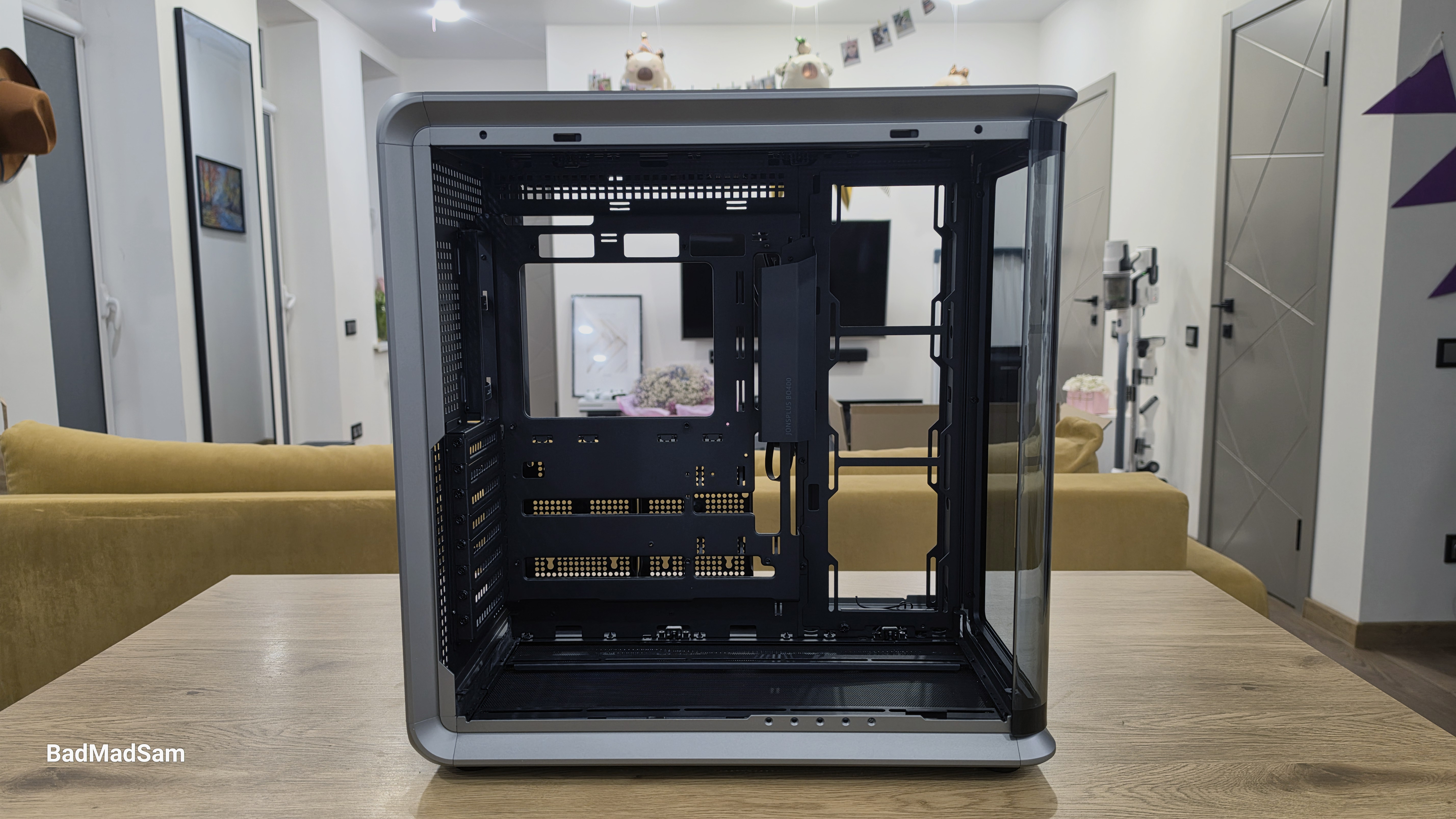

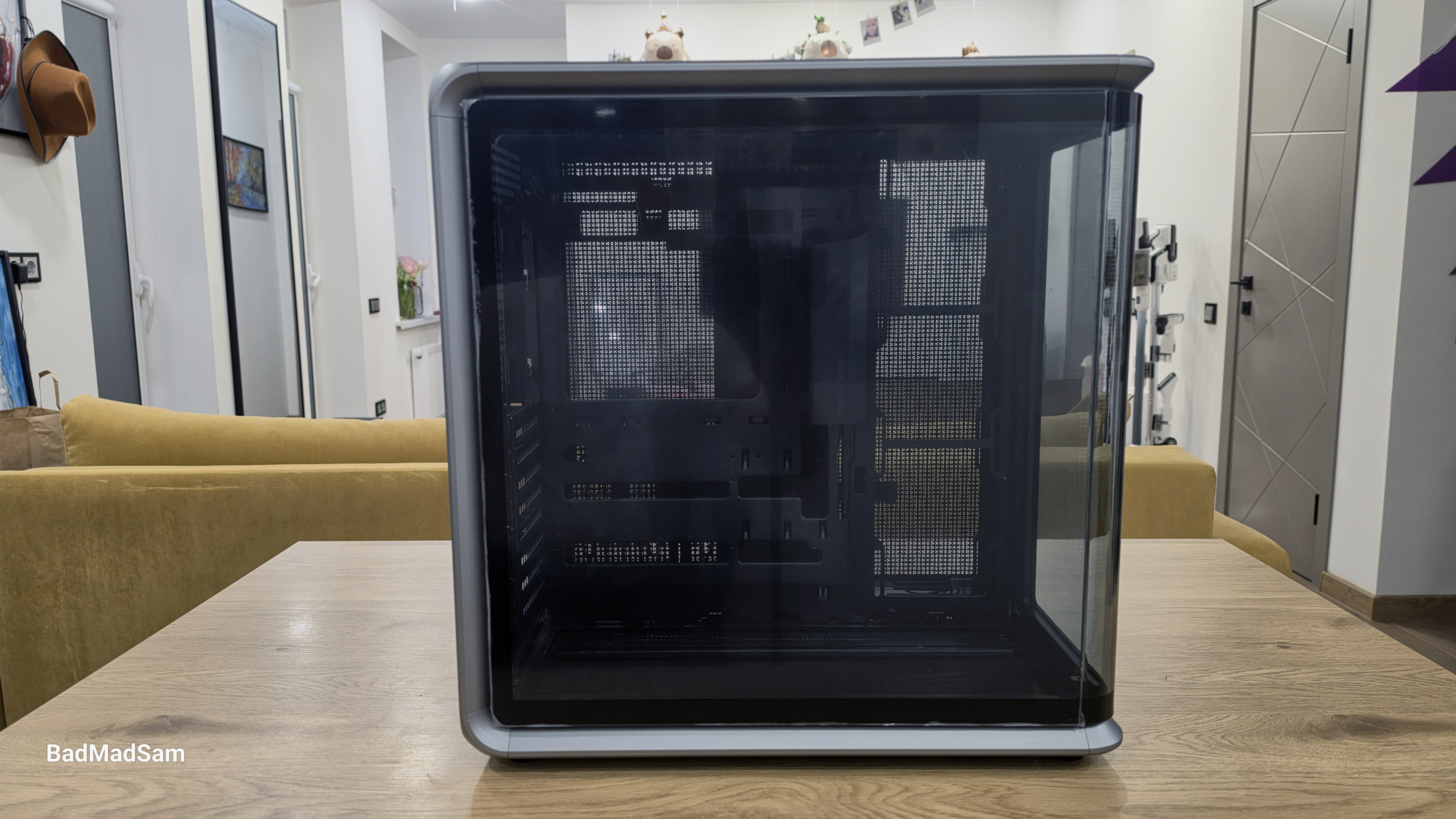

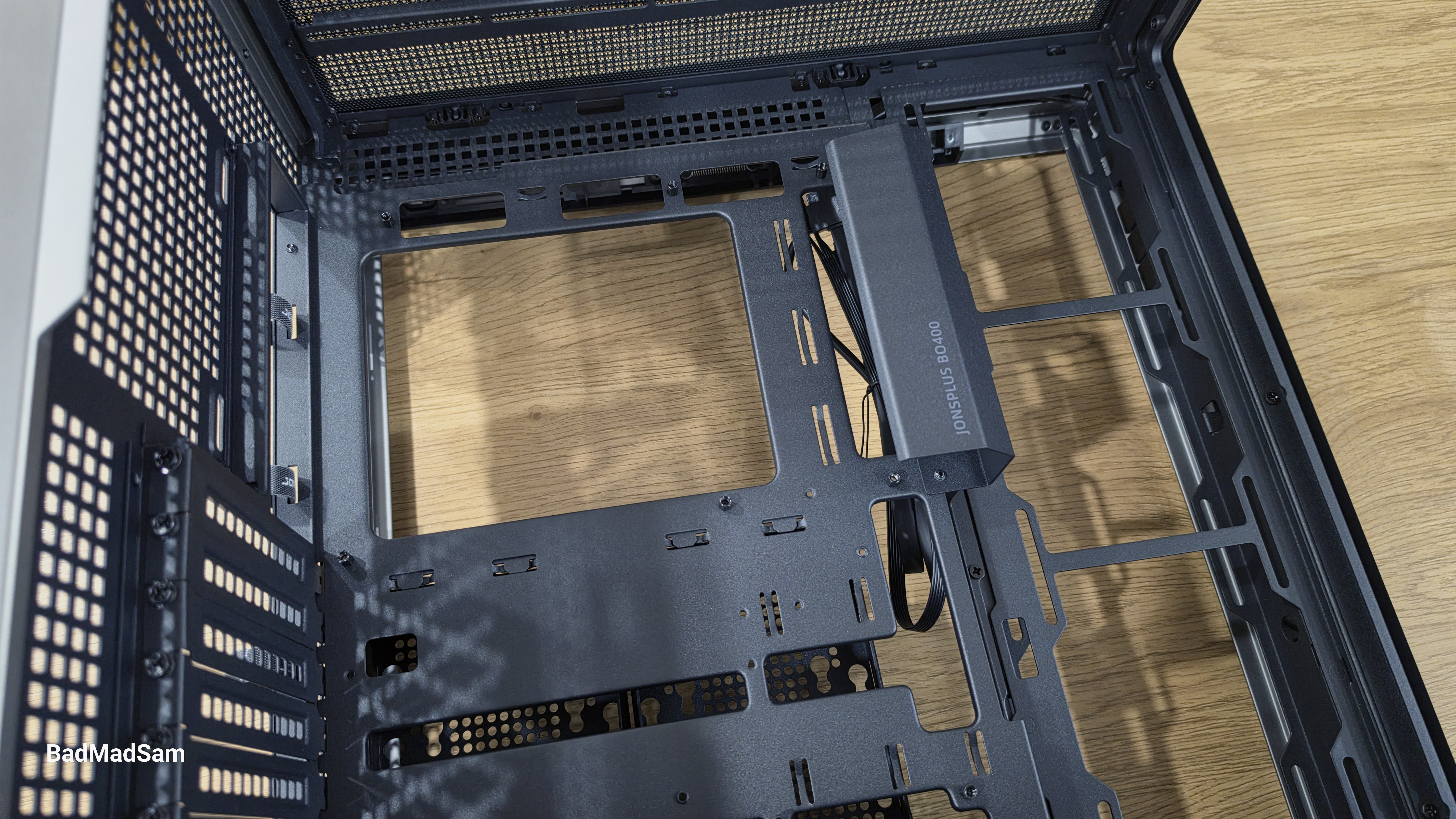

Если сместиться к левой стороне, корпус раскрывается как витринная конструкция. Левая панель выполнена из закаленного стекла и занимает почти всю площадь боковины внутри рамки. Стекло устанавливается вровень с контуром корпуса и не перетягивает на себя внимание за счет массивной окантовки. Через него хорошо просматривается основная зона сборки. Внутри находится поддон материнской платы, зона расширения, вертикальный кожух для кабелей материнской платы и отдельная регулируемая стойка-держатель видеокарты. Внутреннее пространство организовано так, чтобы основная камера оставалась максимально открытой.

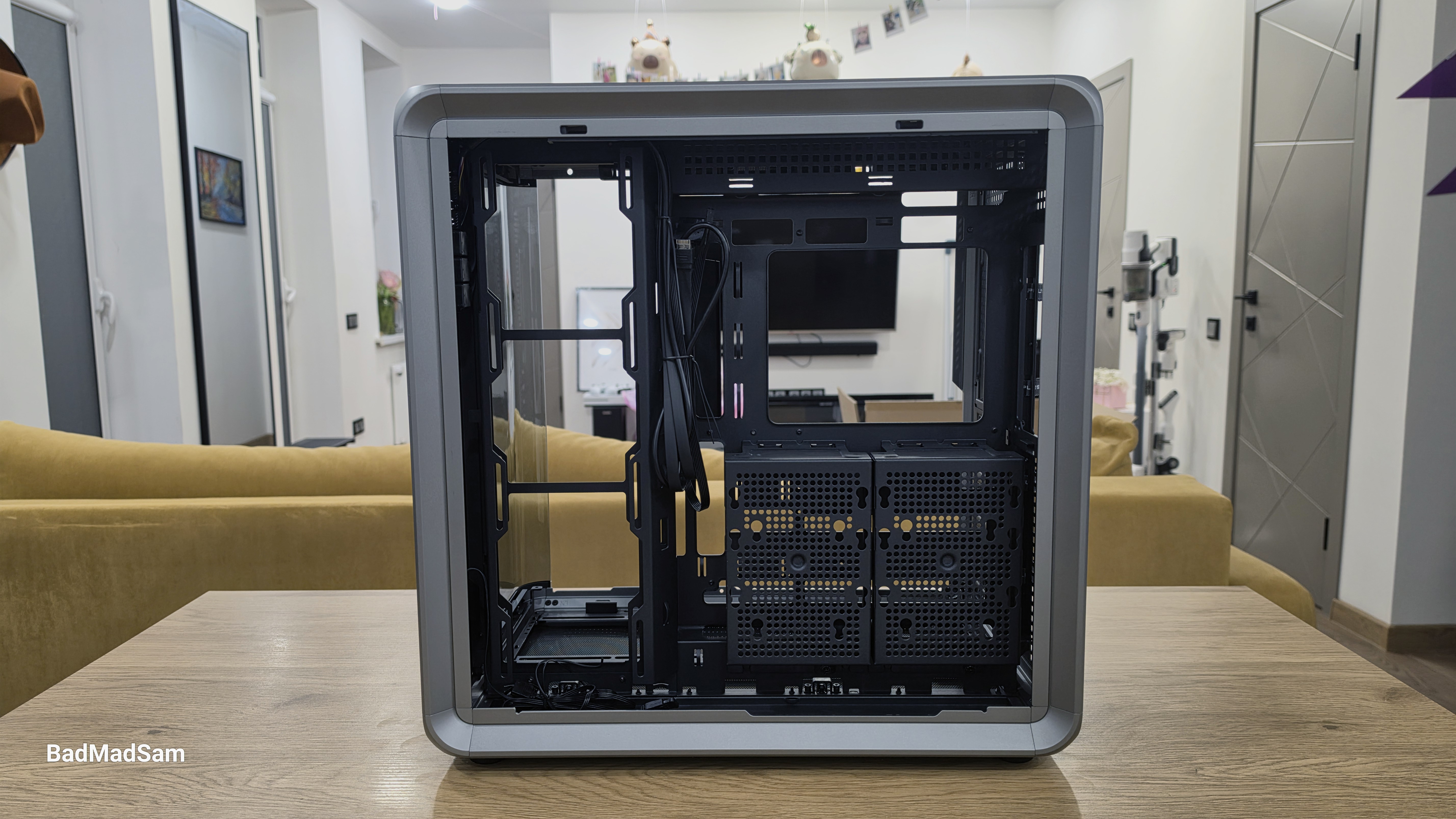

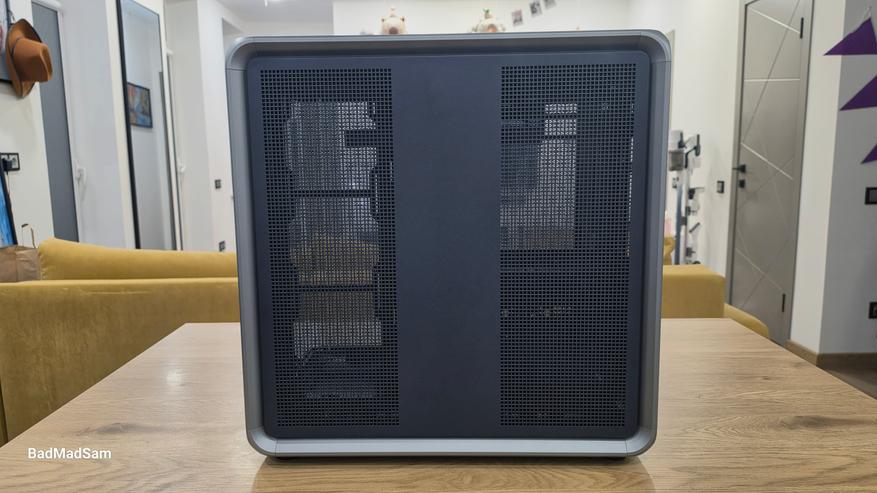

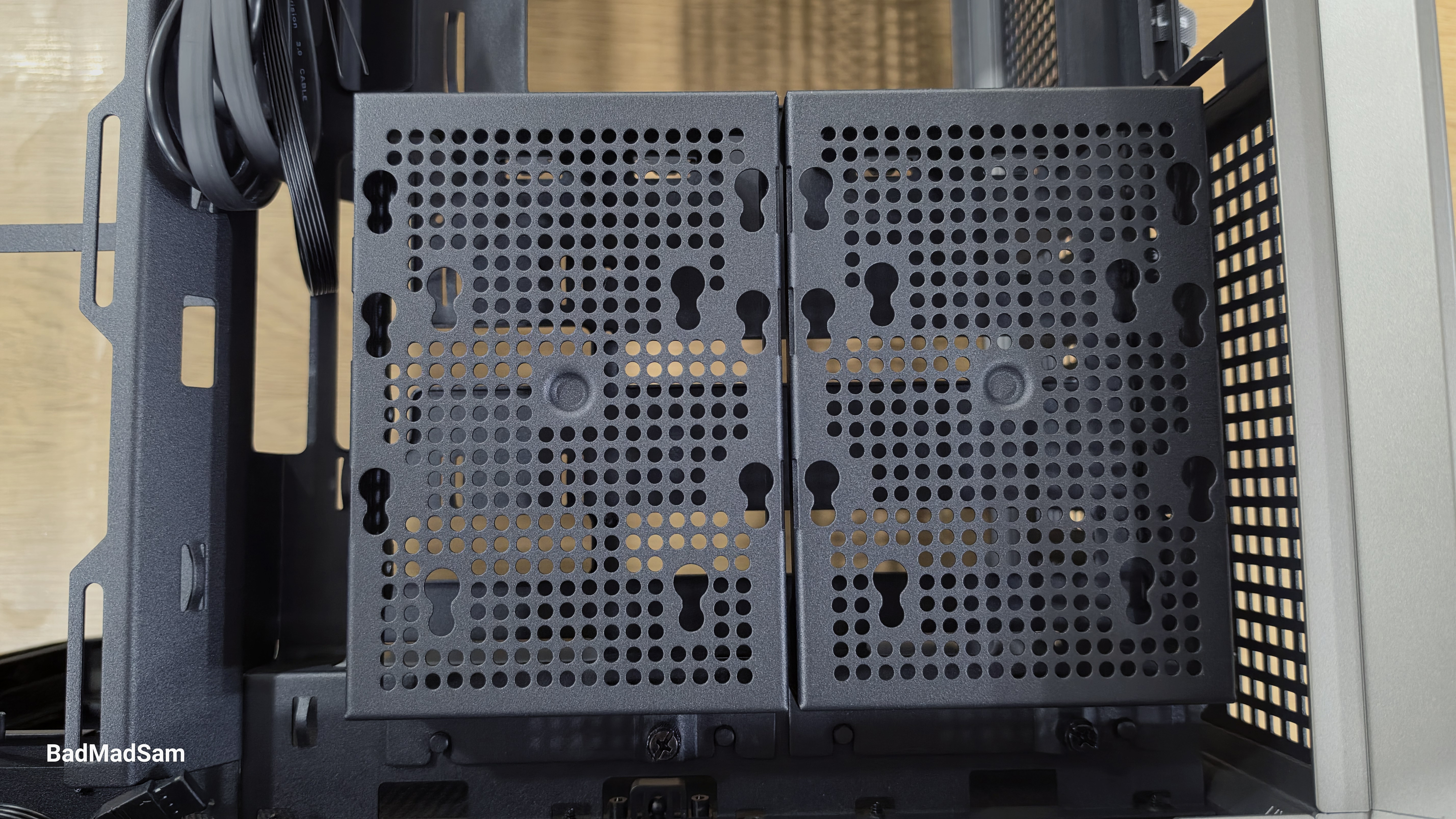

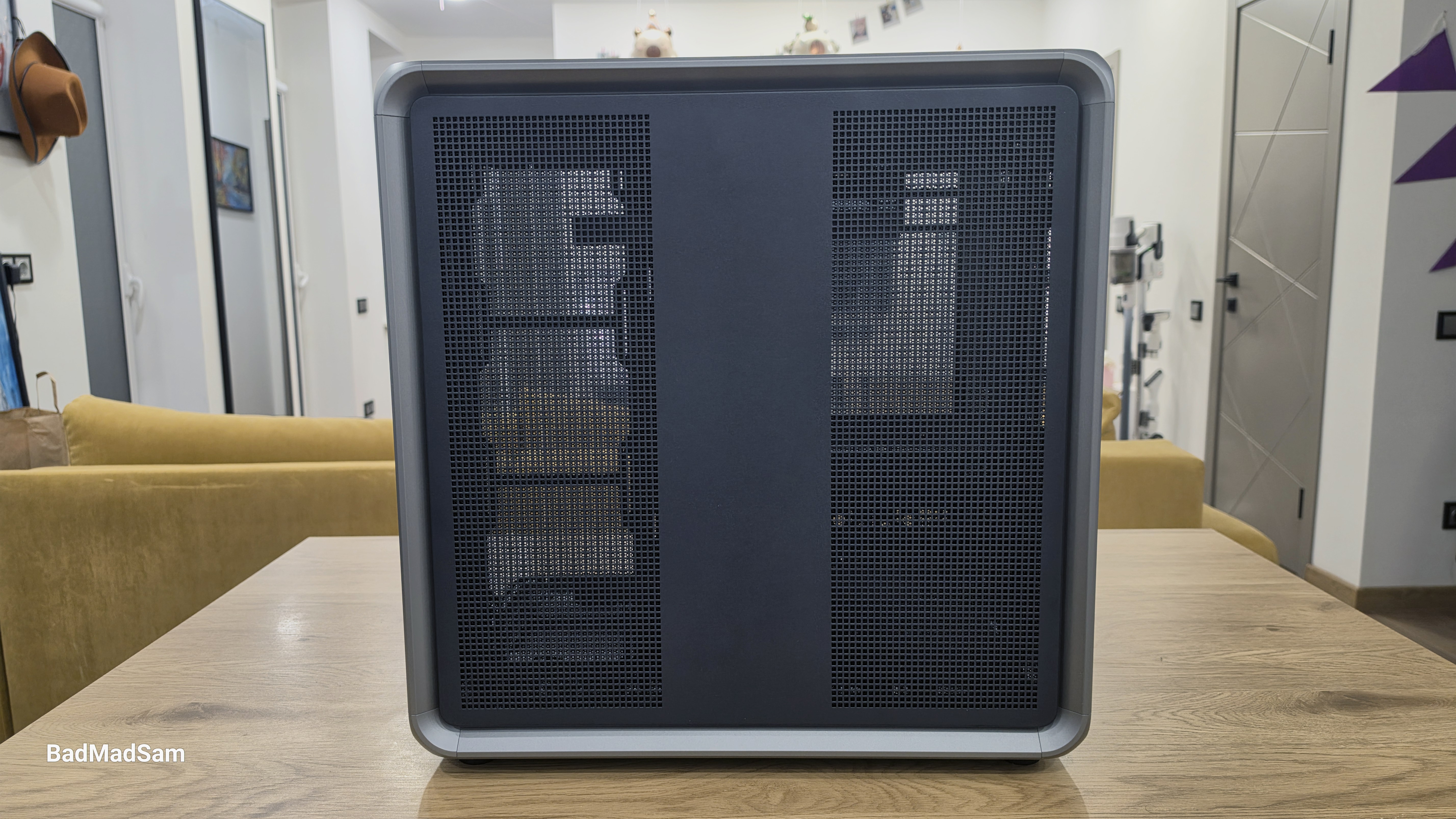

Правая сторона у корпуса решена иначе. В закрытом виде здесь стоит металлическая панель с крупной мелкоячеистой перфорацией, занимающей почти всю площадь. Визуально она выглядит спокойнее, без декоративных вставок, и сразу показывает, что эта сторона завязана на вентиляцию. Когда панель снята, становится видно внутреннее разделение корпуса на функциональные зоны. В передней части этой стороны расположена вертикальная область под вентиляторы или радиатор, а ближе к задней и нижней части видны площадки под накопители и блок питания, т. е. слева тянется длинный вертикальный канал под боковое охлаждение, справа внизу размещены две перфорированные корзины под накопители, а над ними оставлено пространство под блок питания и кабельную разводку.

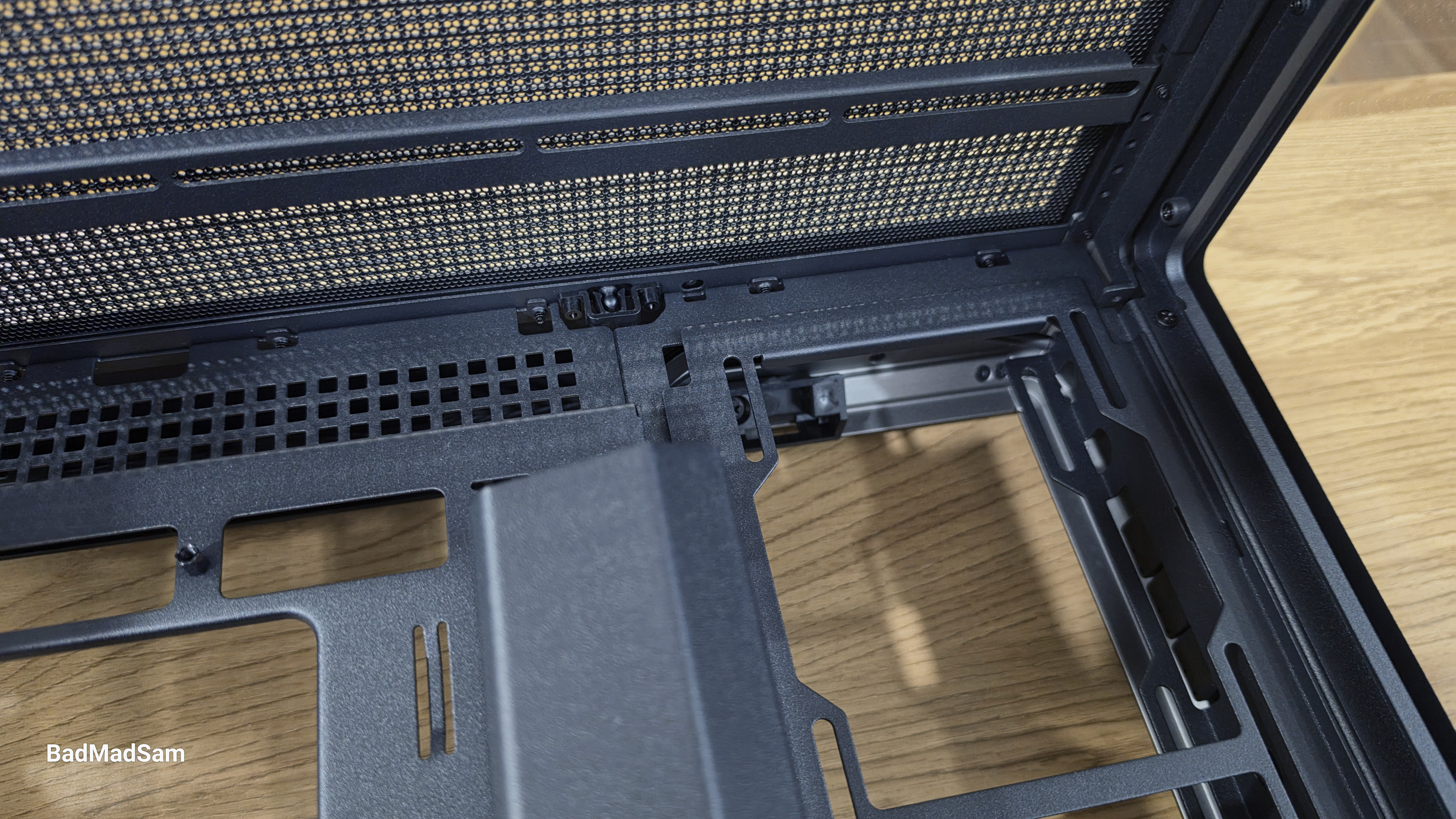

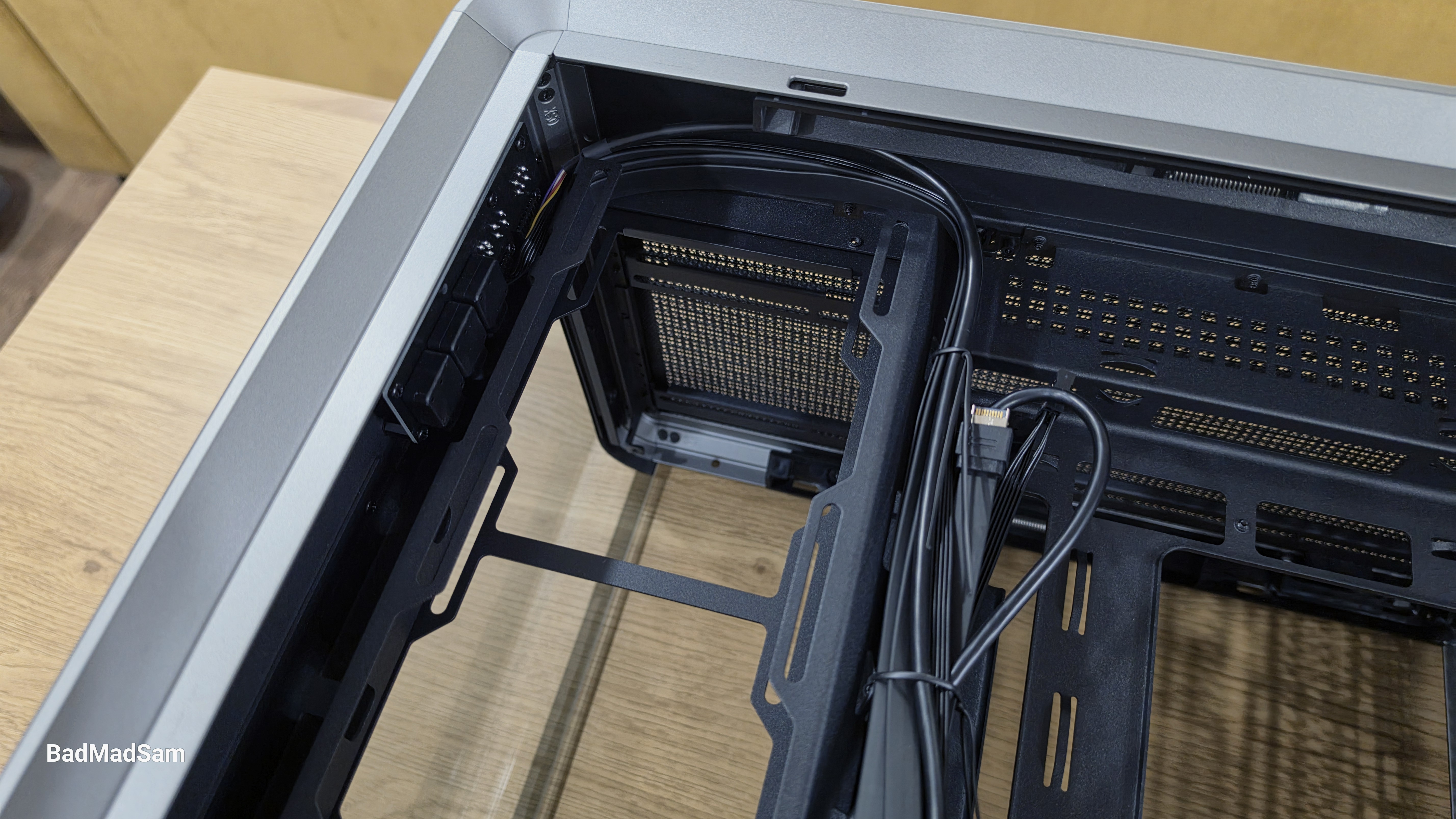

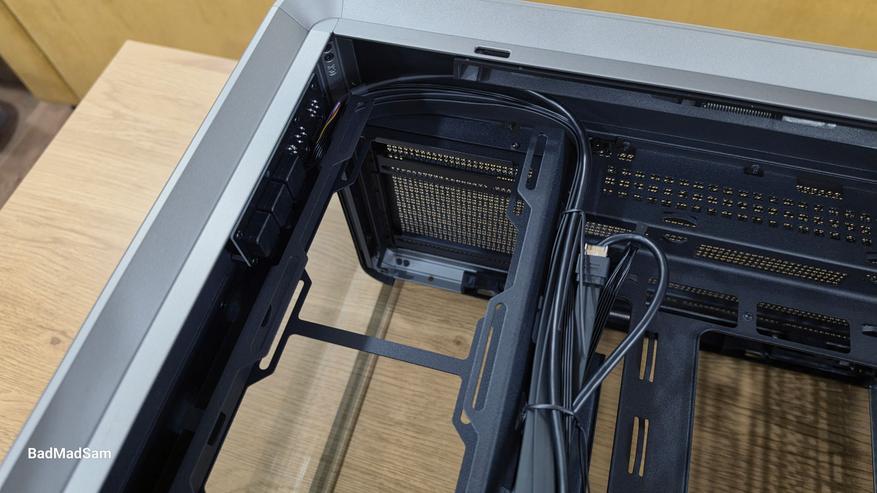

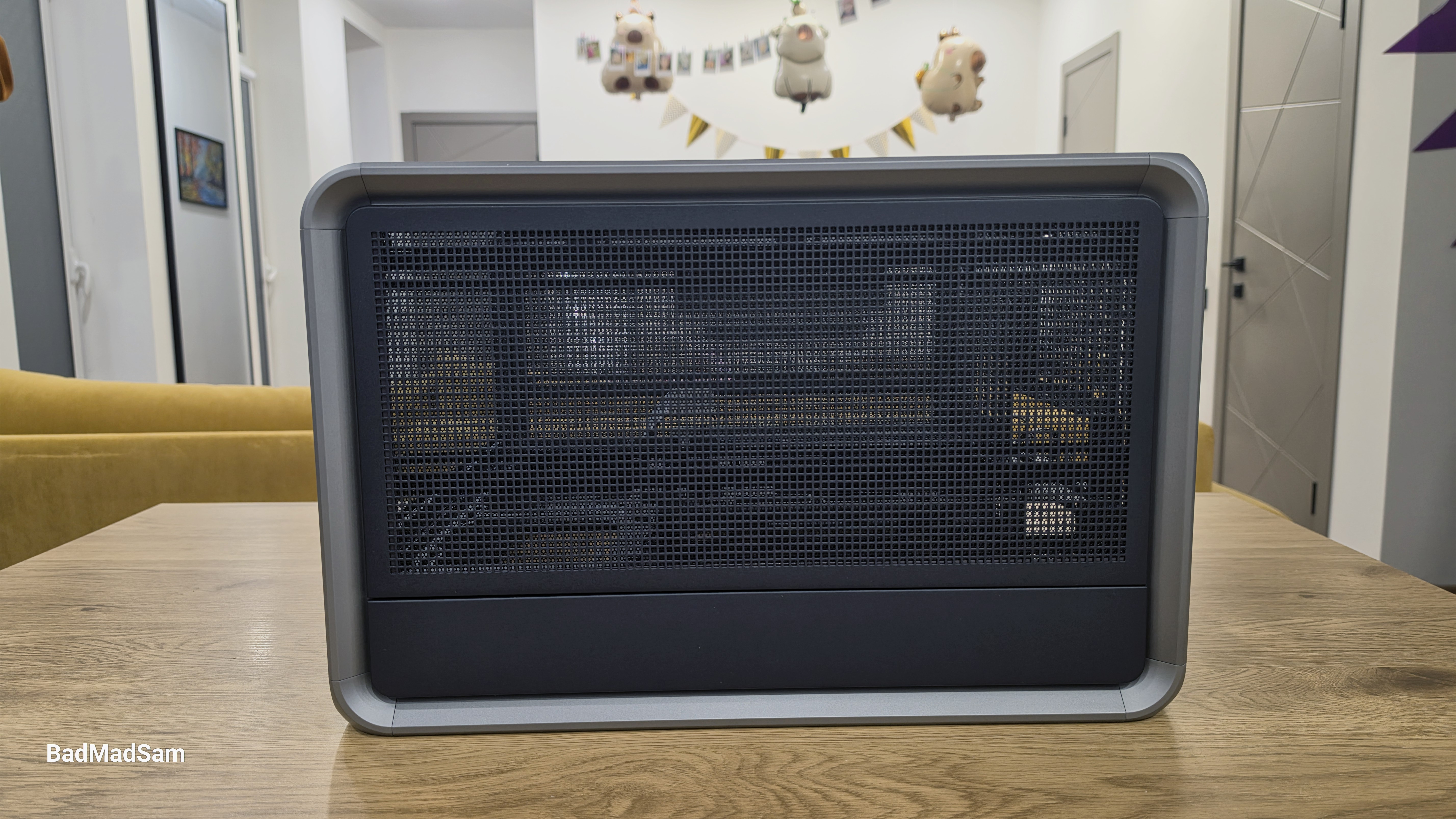

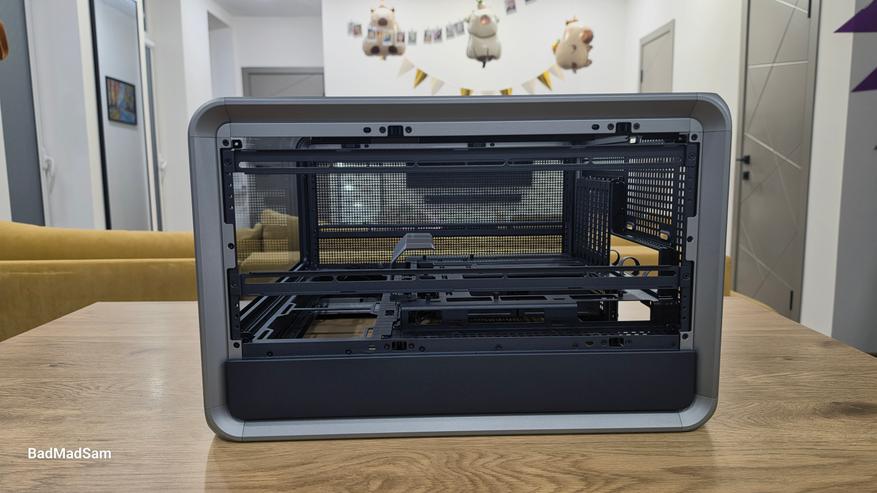

Верхняя часть корпуса в стандартной конфигурации закрывается металлической панелью с большой площадью перфорации. Она лежит в рамке заподлицо и выглядит как отдельный модуль, который можно снять. Вместо нее может устанавливаться стеклянная панель. Если посмотреть на верхнюю часть без крышки, видно два длинных монтажных кронштейна и сетчатая основа под установку вентиляторов или радиатора. В разобранном состоянии корпус показывает свою модульную природу.

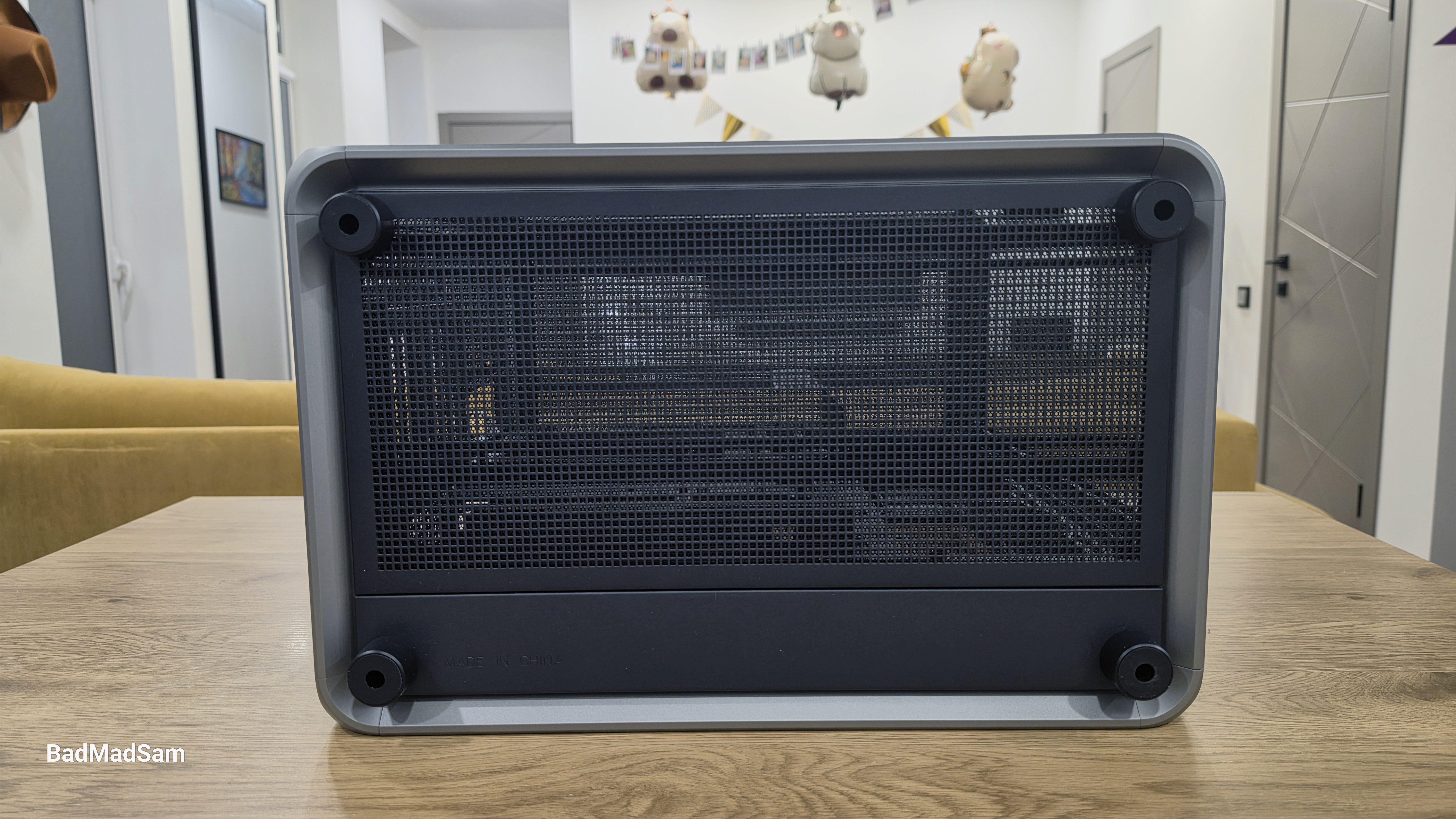

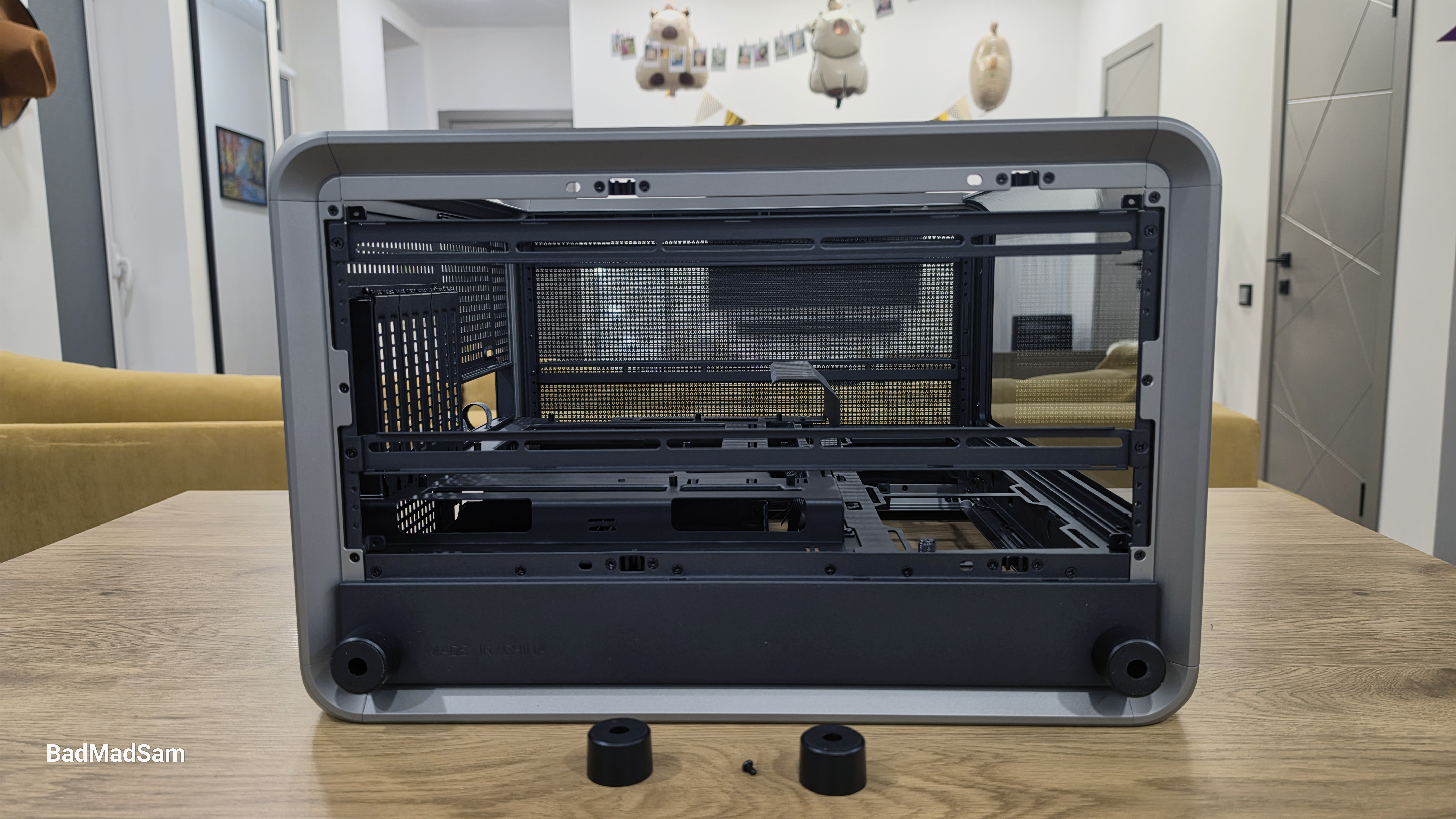

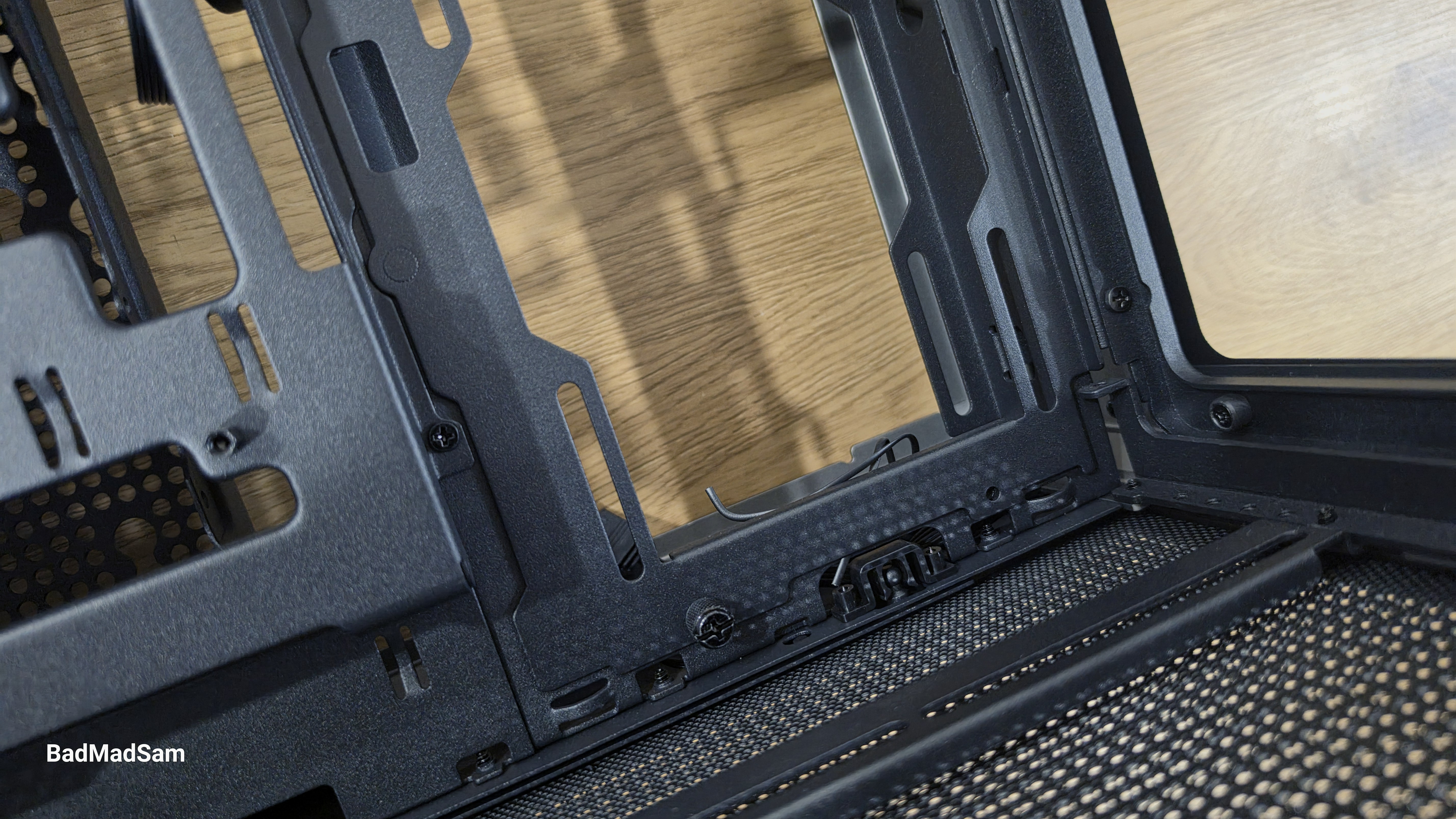

То же самое видно и снизу. В закрытом виде нижняя часть выглядит довольно сдержанно: большая сетчатая зона занимает основную площадь, а по углам стоят четыре ножки. Когда нижняя панель снята, открываются те же продольные направляющие и крепления под нижние вентиляторы или радиатор. Визуально верх и низ сделаны в одной логике, только снизу добавлены опоры, чтобы корпус стоял с зазором над поверхностью.

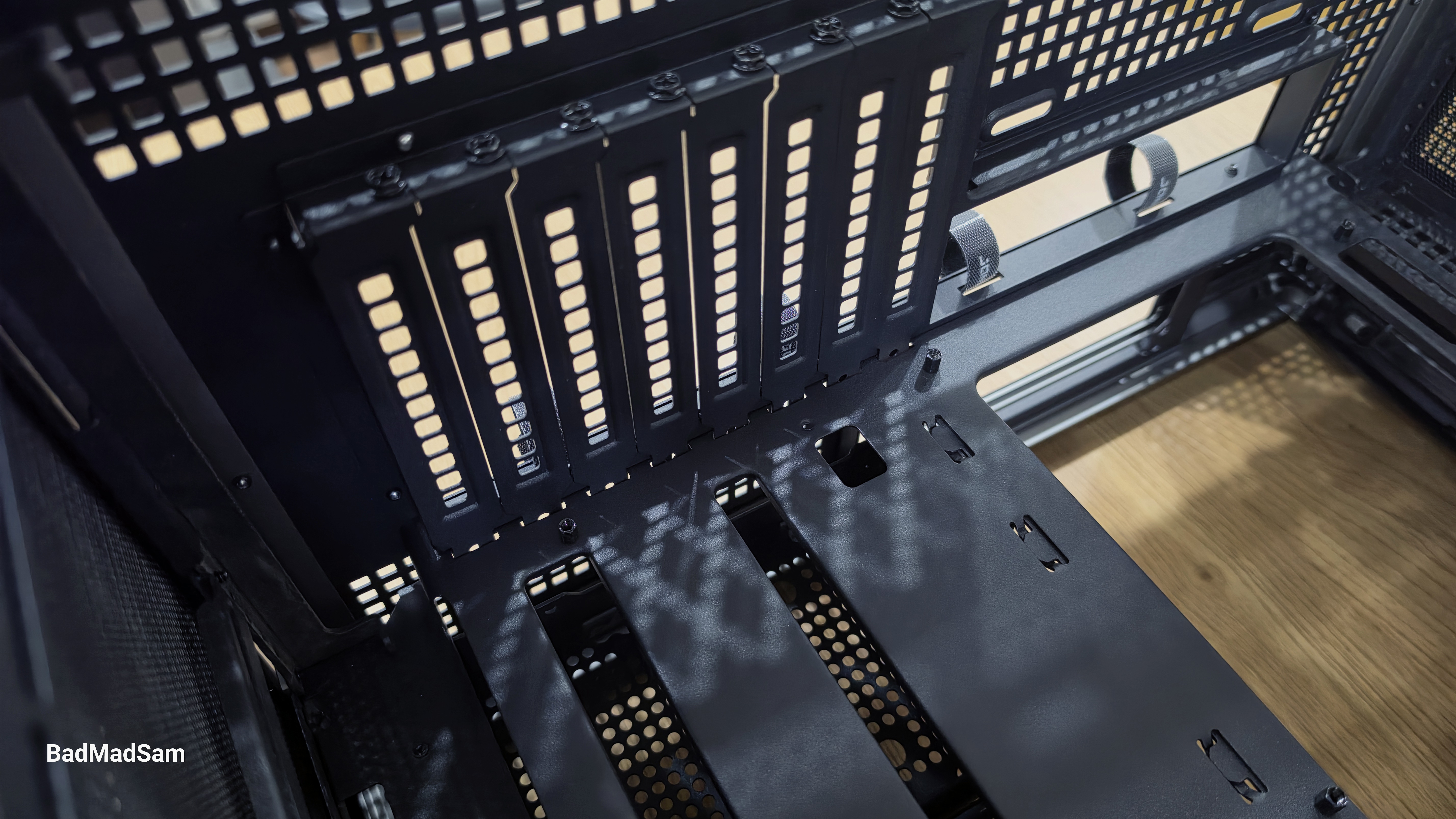

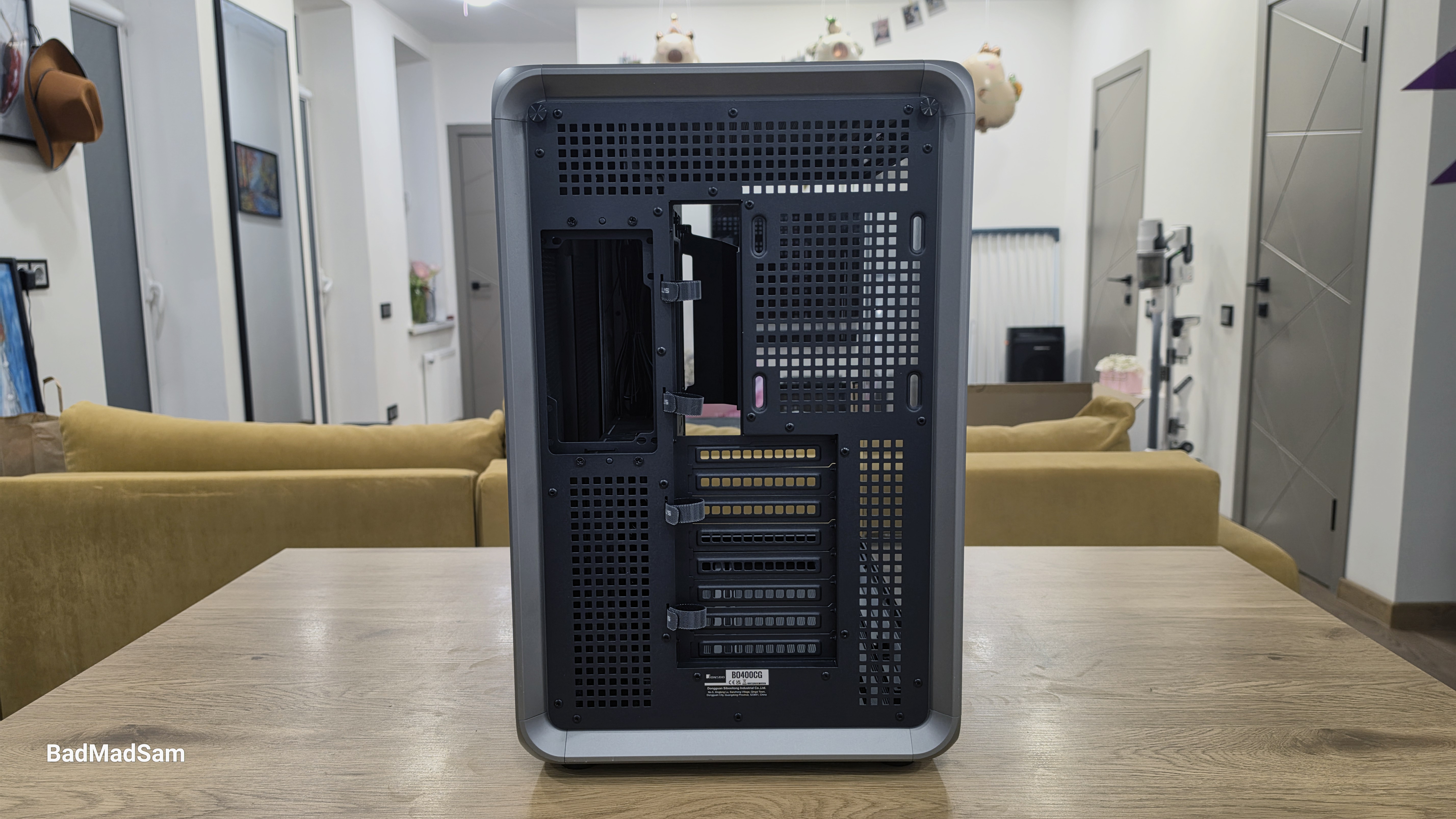

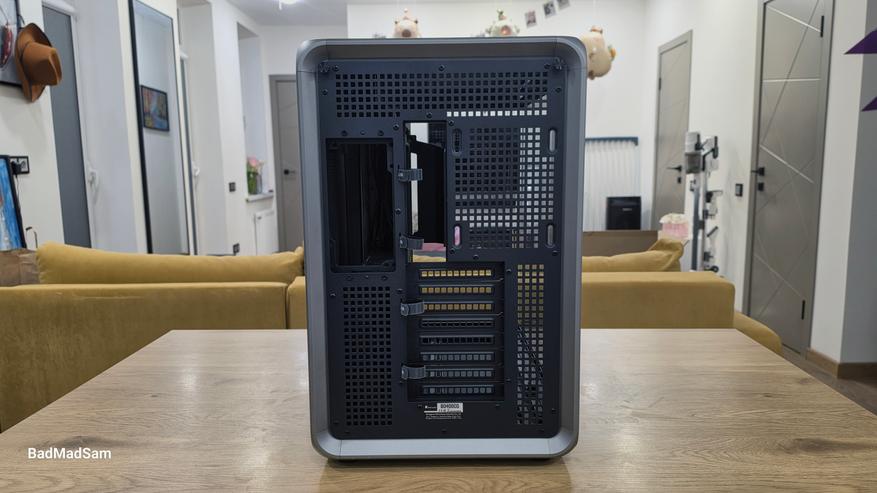

Задняя стенка выглядит более привычно, но и здесь есть свои особенности. Слева расположено вертикальное окно под блок питания, рядом с ним проходит длинная вертикальная зона для вывода и фиксации кабелей, а ниже находится восемь горизонтальных слотов расширения. Значительная часть задней панели занята перфорацией. Она идет сверху, справа от платы расширения и в нижней зоне, поэтому задняя сторона не выглядит глухой. Кабели, выходящие сзади, можно собирать и фиксировать вдоль вертикальной зоны.

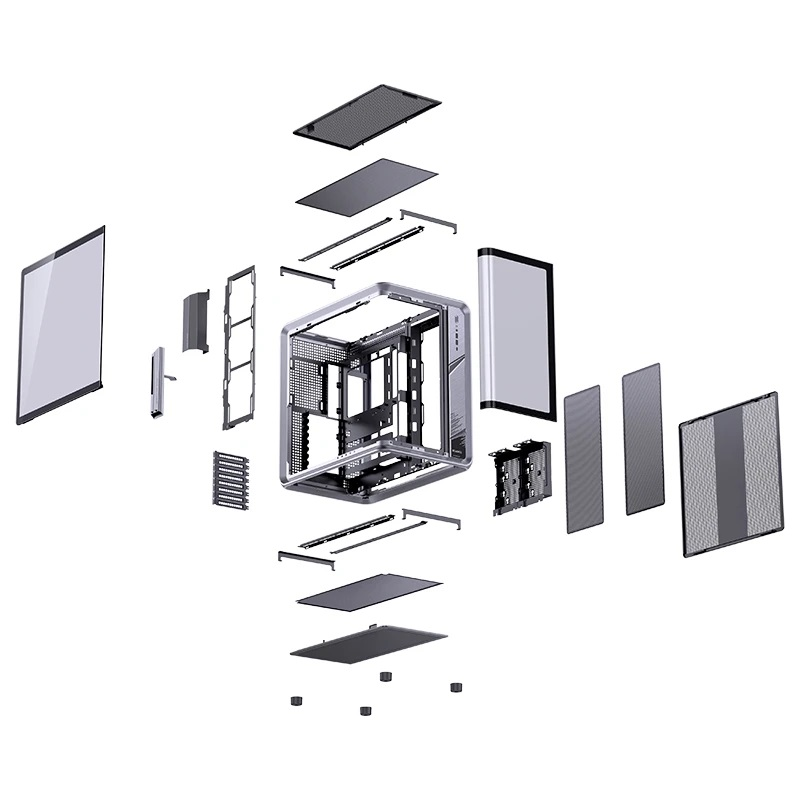

Отдельно стоит сказать о том, как корпус выглядит в полностью разобранном виде. Он состоит из рамы, двух боковых панелей разного типа, фронтальной прозрачной секции, верхней и нижней крышек, внутренних кронштейнов, отдельного кожуха для кабелей материнской платы, держателя видеокарты, корзин под накопители и съемных монтажных рамок. Из-за этого BO400CG воспринимается не как цельное устройство, а как набор модулей, собранных вокруг жесткого каркаса. Один и тот же корпус в зависимости от набора панелей и снятых крышек может выглядеть по-разному.

Функциональные особенности

Корпус Jonsplus BO400CG изначально задуман как конструкция с изменяемой внутренней логикой. Он допускает несколько вариантов компоновки без замены базы, и это касается не только расположения компонентов, но и самой схемы работы охлаждения. В зависимости от выбранного варианта установки панелей корпус может работать либо с классическим отводом воздуха через верхнюю часть, либо с перераспределением потоков на боковую и нижнюю зоны.

Одной из важных особенностей является возможность изменения конфигурации верхней панели. В стандартном состоянии используется металлическая крышка с перфорацией, через которую организован отвод воздуха. При замене на стеклянную панель верхняя зона перестает участвовать в вентиляции, и воздушные потоки формируются за счет боковых и нижних вентиляторов. В этом же режиме формируется дополнительный обзор внутреннего пространства сверху, что меняет не только внешний вид, но и компоновку системы охлаждения.

Внутренняя структура корпуса построена вокруг съемных и переставляемых кронштейнов. Верхний и боковой модули для установки вентиляторов или радиаторов могут демонтироваться, переворачиваться и устанавливаться в разных положениях. Это позволяет изменять высоту установки компонентов, а также адаптировать их расположение под выбранную конфигурацию. Например, верхний кронштейн может устанавливаться в разных положениях в зависимости от конфигурации корпуса, а боковая зона используется либо под вентиляторы, либо под радиатор, при этом соответствующий кронштейн снимается.

Система охлаждения рассчитана на установку вентиляторов в нескольких зонах одновременно. Допускается размещение вентиляторов сверху, снизу, сбоку и сзади, при этом верх и низ поддерживают как 120-мм, так и 140-мм форматы. Для жидкостного охлаждения предусмотрена установка радиаторов длиной до 360 мм сразу в нескольких зонах — сверху, сбоку и снизу. В теории это позволяет использовать до трех радиаторов одновременно, однако их совместная установка зависит от выбранной компоновки и габаритов конкретных компонентов. Потребуется учитывать ограничения по толщине радиаторов и их взаимное расположение.

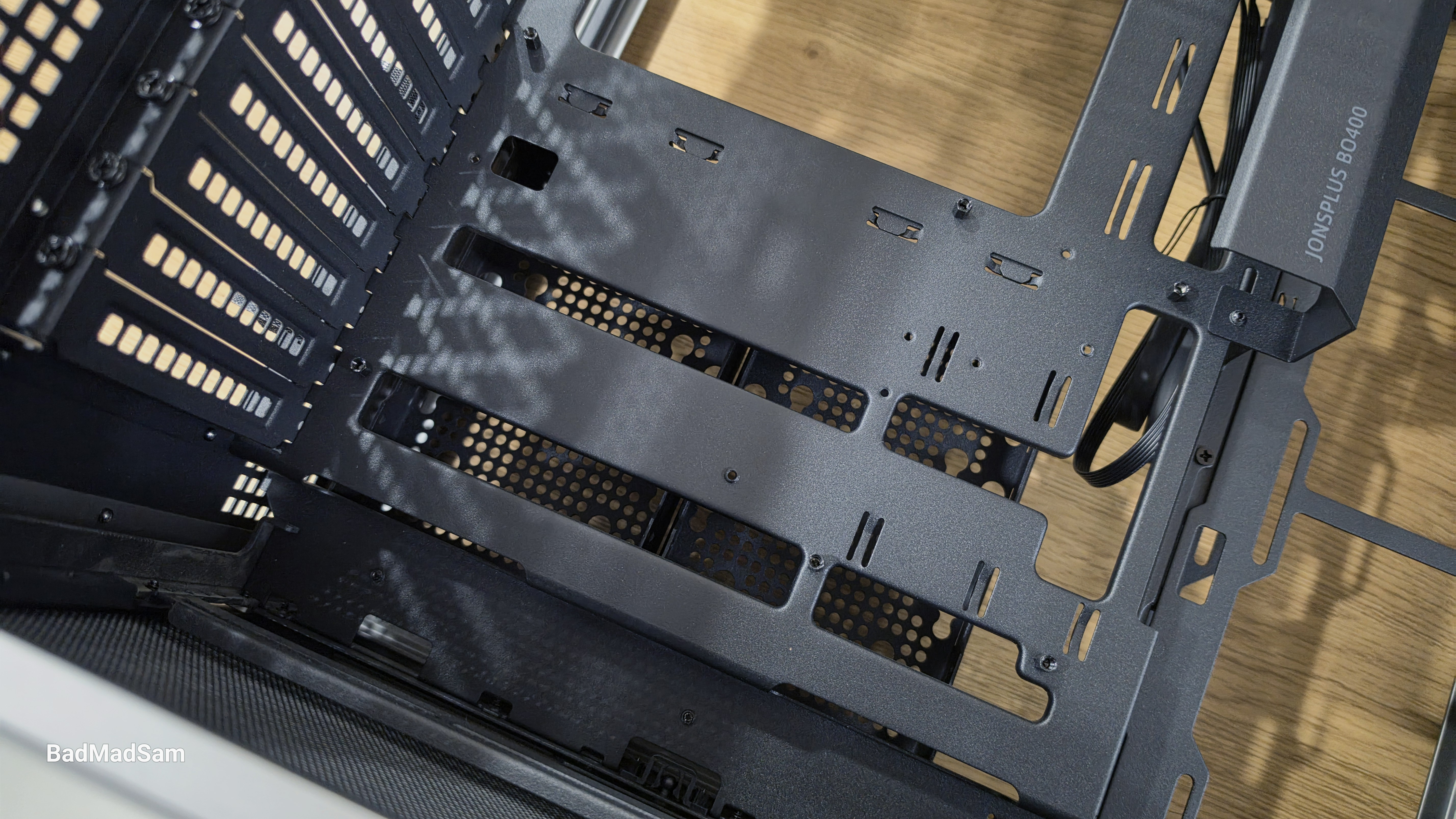

Поддержка материнских плат включает форматы Mini-ITX, Micro-ATX и ATX, а также решения с обратным расположением разъемов. Для этого предусмотрено увеличенное пространство за поддоном и соответствующие технологические вырезы. В результате кабели могут прокладываться с тыльной стороны, а основная камера корпуса остается свободной от проводов. Для стандартных плат предусмотрена отдельная съемная крышка, которая закрывает зону подключения кабелей и выравнивает внутреннюю компоновку.

Внутреннее пространство рассчитано на использование полноразмерных комплектующих. Допускается установка видеокарт длиной до 435 мм и процессорных кулеров высотой до 173 мм. Для блока питания предусмотрено посадочное место под устройства формата ATX длиной до 200 мм. В комплекте предусмотрен регулируемый держатель видеокарты, который устанавливается внутри корпуса и фиксируется по высоте, при этом его положение необходимо согласовывать с расположением вентиляторов.

Система хранения информации организована с учетом возможности изменения компоновки. Заявлена установка до четырех 3.5-дюймовых накопителей и до двух 2.5-дюймовых, однако посадочные места частично пересекаются с зонами установки вентиляторов и радиаторов. Это означает, что итоговая конфигурация накопителей зависит от выбранной схемы охлаждения и может требовать освобождения части пространства.

Конструкция корпуса предусматривает разборку на отдельные элементы при установке компонентов. Снимаются панели, демонтируются кронштейны, после чего производится установка оборудования. Такой подход позволяет работать с каждой зоной отдельно, но требует последовательной сборки, поскольку доступ к некоторым элементам возможен только при частичной разборке корпуса.

Планы по использованию

На данный момент основная система уже собрана и работает в другом корпусе. В конфигурации используется материнская плата MSI MAG B850 Tomahawk MAX WiFi, процессор AMD Ryzen 9 9950X3D, видеокарта Acer Nitro Radeon RX 7700 XT OC с 12 ГБ памяти, а также комплект оперативной памяти XPG DDR5 Lancer Blade RGB объемом 32 ГБ. В качестве накопителей установлены два NVMe-решения — XPG Mars 980 Blade на 1 ТБ и Silicon Power XS90 на 2 ТБ.

Корпус Jonsbo Jonsplus BO400CG рассматривается как замена текущего решения, и перенос этой системы планируется в ближайшее время. При этом сам корпус изначально подбирался с учетом имеющихся комплектующих, поэтому по габаритам и форм-фактору проблем не ожидается. Основное внимание сейчас сосредоточено не на совместимости, а на том, как именно будет организована внутренняя компоновка после переноса.

Отдельный акцент — система охлаждения. Конструкция корпуса допускает несколько вариантов размещения вентиляторов и радиаторов, поэтому перед сборкой буду определиться со схемой.

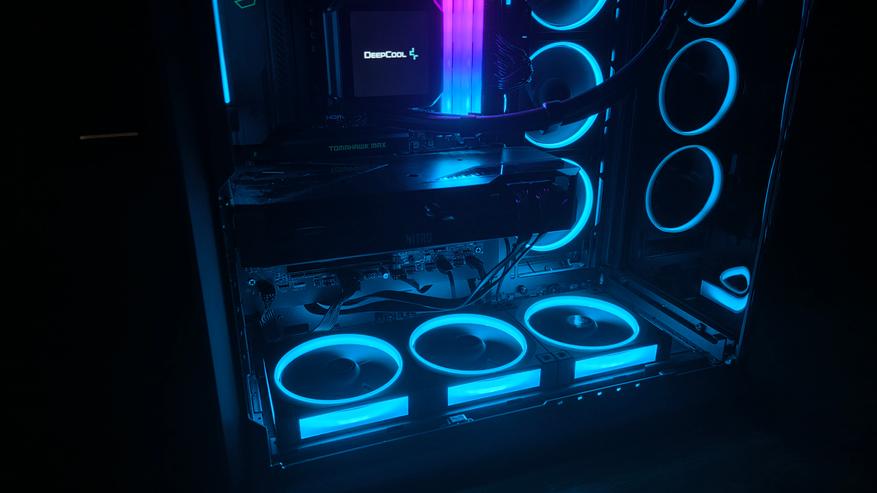

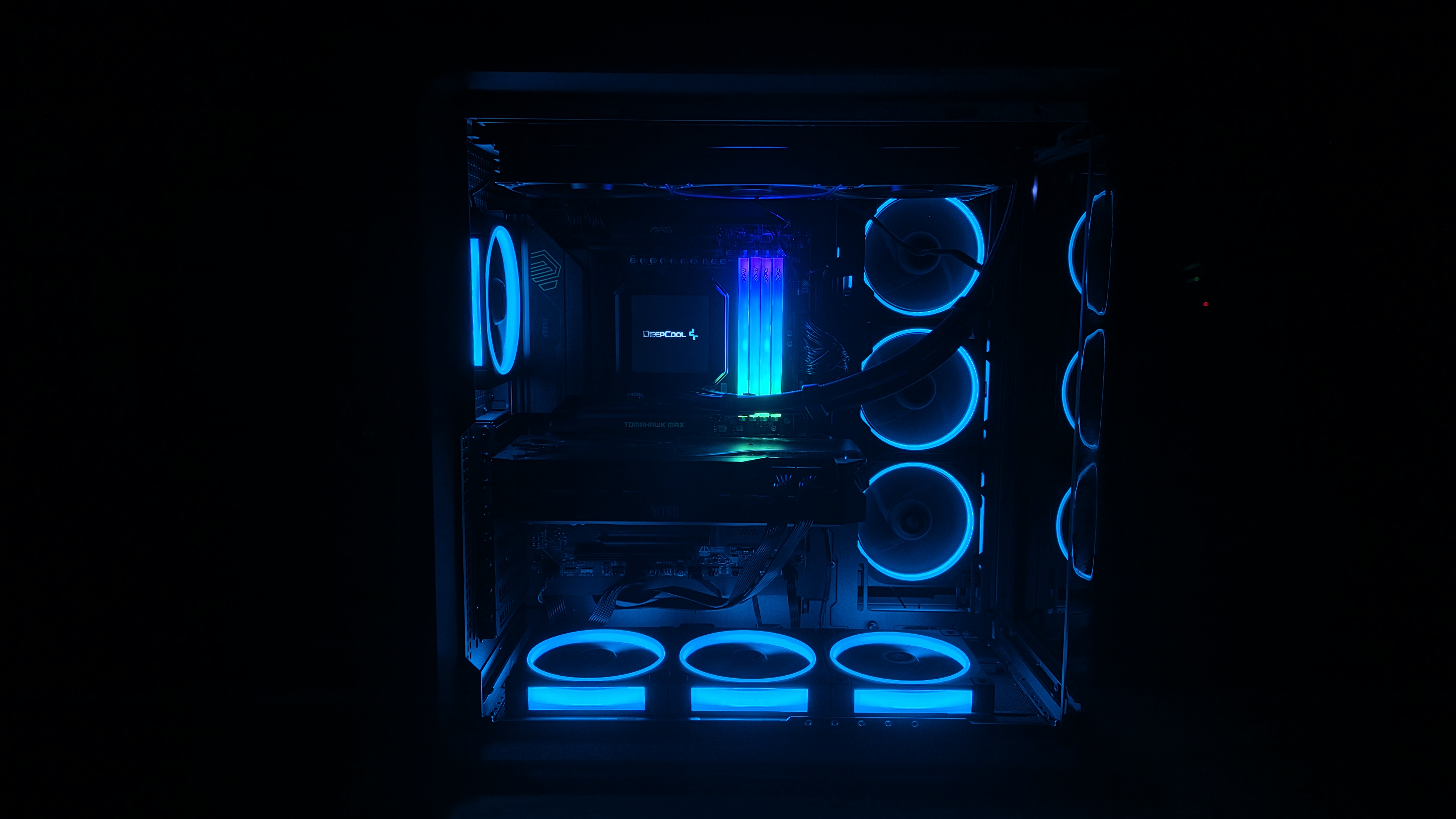

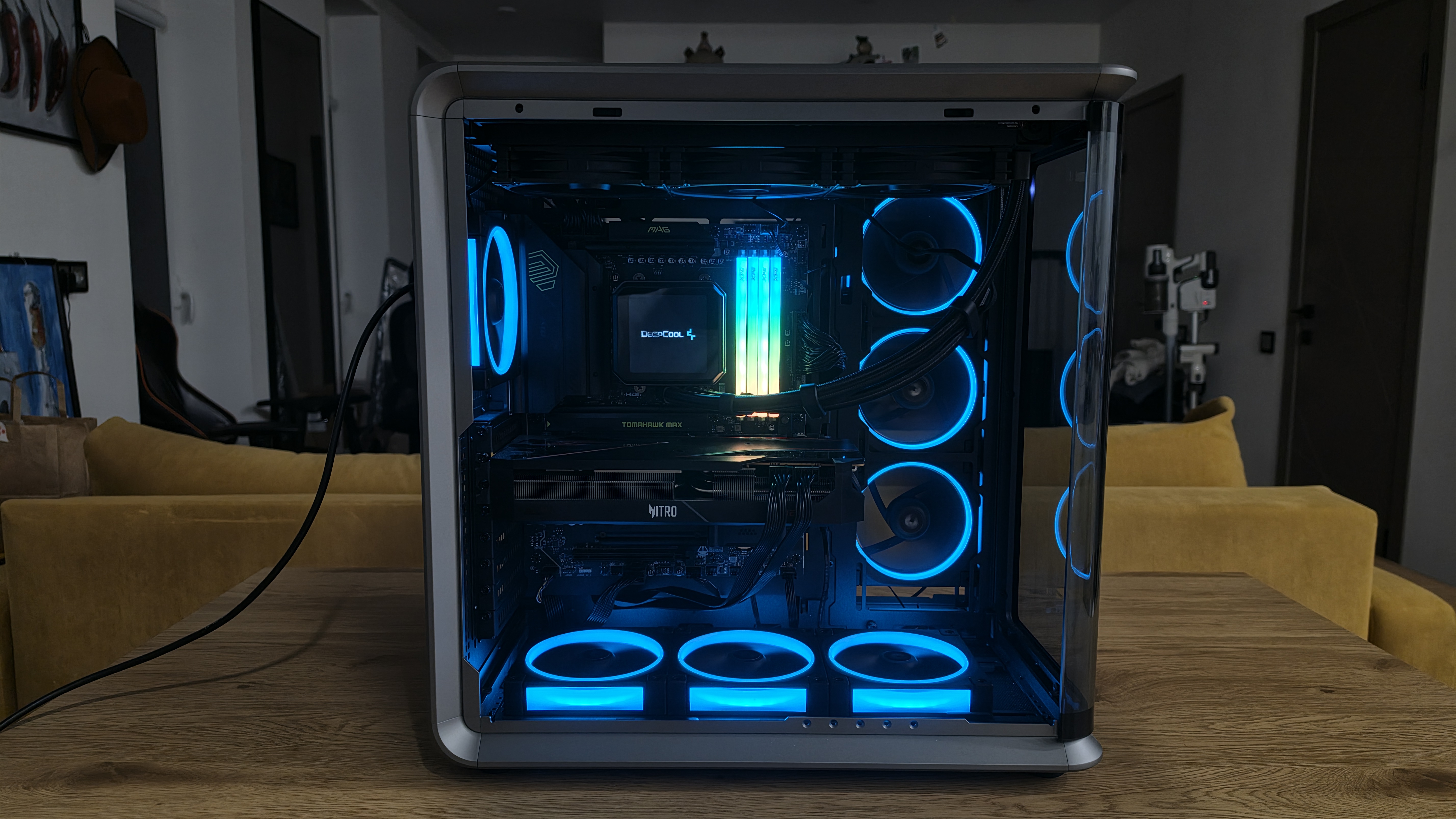

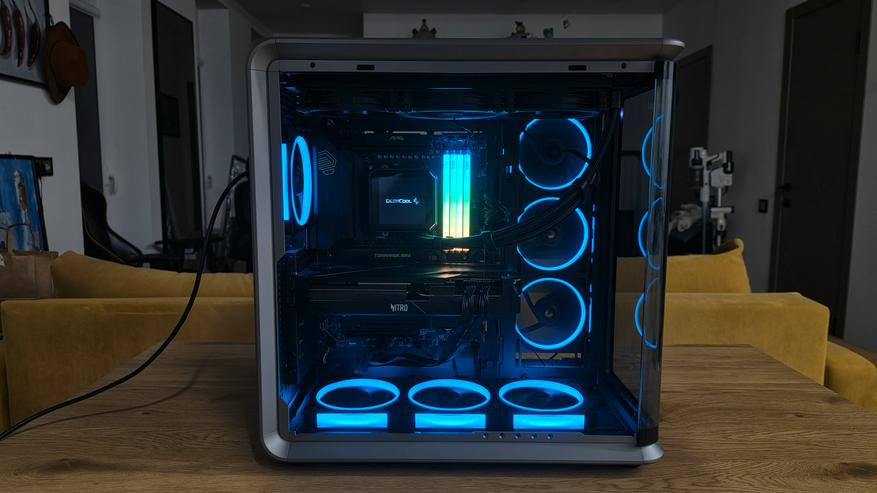

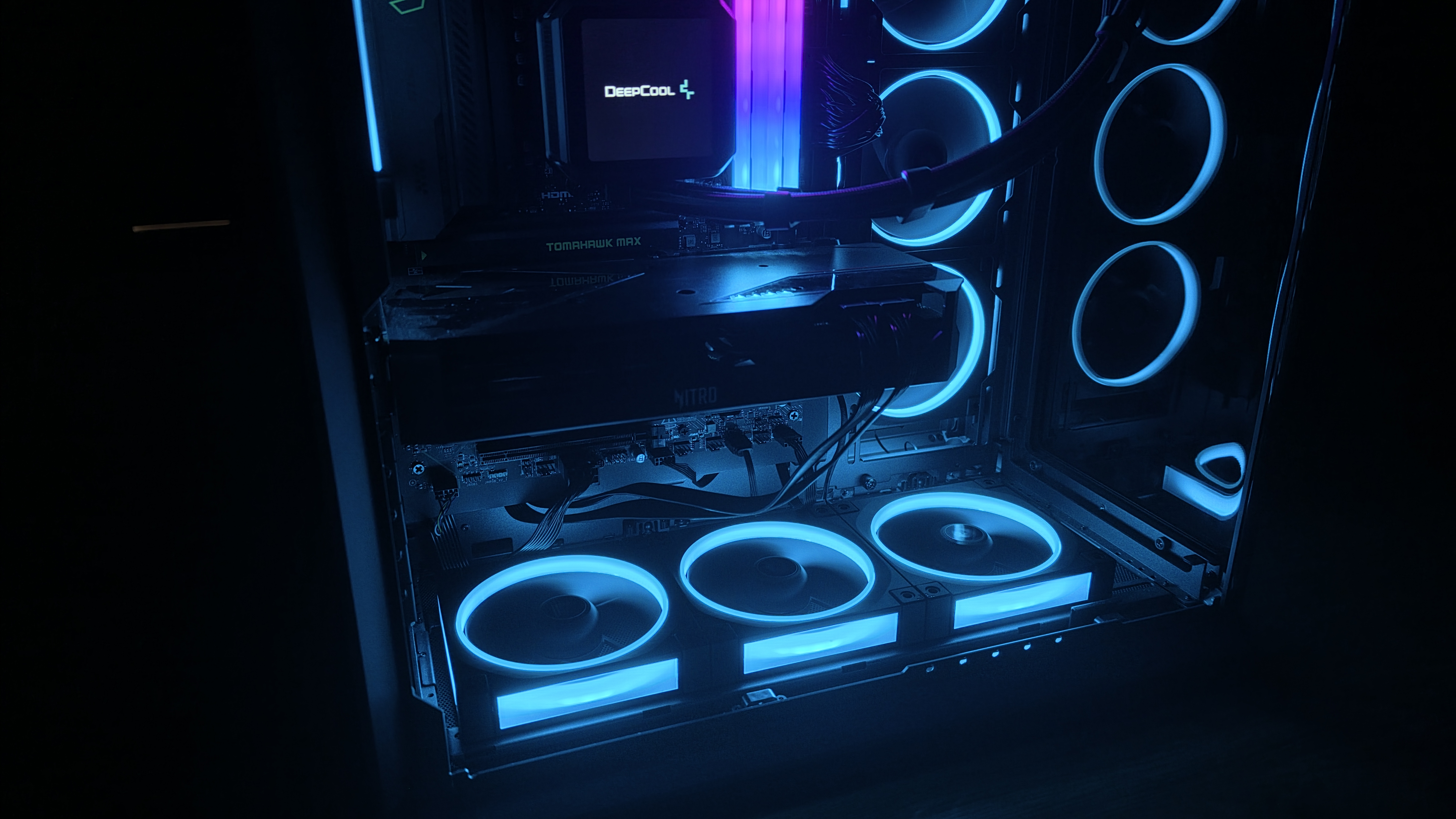

Собственно, на момент публикации статьи система охлаждения была выбрана и установлена. Мой выбор пал на корпусные вентиляторы DeepCool FL12. Приток воздуха в корпус обеспечивает два реверсивных комплекта DeepCool FL12R-3, а за отвод воздуха отвечает обычный DeepCool FL12. В качестве СЖО используется DeepCool Spartacus 360.

Вообще хочу отметить, что со сборкой не возникло никаких сложностей. Это один из лучших корпусов, с которыми приходилось работать в последнее время. Доступ ко всем компонентам продуман, много свободного пространства, продуманная система подвода проводов и фиксации. Редко такое встретишь.

Заключение

В итоге Jonsplus BO400CG — это корпус, в котором основной акцент сделан не на фиксированной схеме сборки, а на гибкости. Он спокойно принимает полноразмерные комплектующие, включая длинные видеокарты и крупные башенные кулеры, и при этом дает несколько вариантов размещения радиаторов и вентиляторов. Но вместе с этим появляется и обратная сторона — универсальной конфигурации здесь нет, каждая сборка требует предварительной проработки. Основной момент — это пересечение зон. Верх, бок и низ могут использоваться под охлаждение, но при установке радиаторов меняется доступное пространство под кабели и накопители. Плюс есть ограничения по толщине, которые начинают играть роль, если планируется плотная компоновка. Отдельно стоит учитывать, что при замене верхней панели на стекло фактически меняется логика воздушных потоков, и это уже влияет на распределение вентиляторов по корпусу. Под мою конфигурацию корпус подходит по габаритам без оговорок.
