Эксперт по охлаждению рассказал о современной проблеме проектирования вентиляторов для ПК

В рамках технической дискуссии, организованной порталом Gamers Nexus, представитель компании Noctua Джейкоб Деллинджер поделился подробной информацией о принципах разработки вентиляторов для охлаждения компьютерных систем. Специалист по ключевым аспектам проектирования, включая геометрию лопаток, акустические характеристики, воздушный поток и взаимодействие с радиаторами.

Деллингер вносит ясность в часто употребляемые понятия «угол лопасти» и «угол удара». По его словам, угол наклона лопасти относится к геометрическому наклону между падающим вентилятором и плоскостью света, тогда как угол угла атаки определяет динамическое взаимодействие лопасти с набегающим потоком воздуха. Инженер отметил, что все эти изгибы не проходят по длине лопасти — они более крутые в центральной части (ступицы) и более пологие на концах, что соответствует профилю скорости передачи данных.

Согласно представленной информации, даже незначительное изменение угла наклона лопасти (порядок на 1 градус) может зависеть как от характеристик воздушного потока, так и от акустических показателей. Увеличение угла наклона обеспечивает увеличение воздушного потока за один оборот, однако при этом увеличивается риск срыва потока, что приводит к турбулентности и повышению уровня шума.

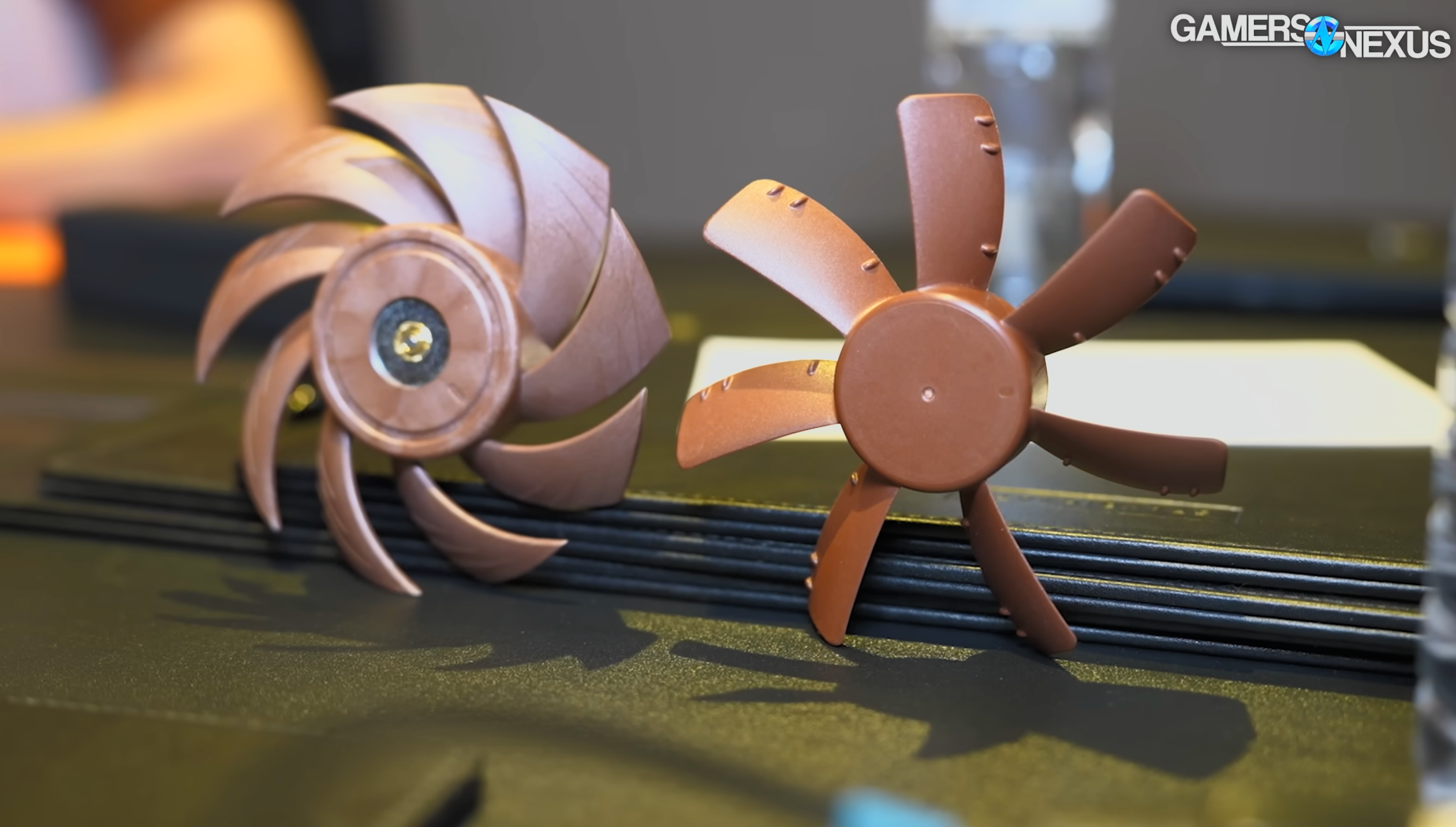

В ходе обсуждения было рассмотрено большое количество лопаток по производительности и акустическим характеристикам вентиляторов. Деллингер пояснил, что количество лопаток напрямую влияет на беспроводную сеть, что коррелирует с восприятием шума человеком. Например, семилопастной вентилятор при скорости 2000 оборотов в минуту создает звук с частотой 233 Гц, тогда как девятилопастной при той же скорости — 300 Гц.

При этом уменьшение количества лопастей, хотя и может снизить уровень шума, приводит к компромиссам в создании давления и структурной жесткости. Инженер отметил, что в настоящее время Noctua отдает предпочтение девятилопастным конструкциям для 120-миллиметровых вентиляторов, учитывая, что они обеспечивают баланс баланса между потоком, давлением, прочностью и акустикой.

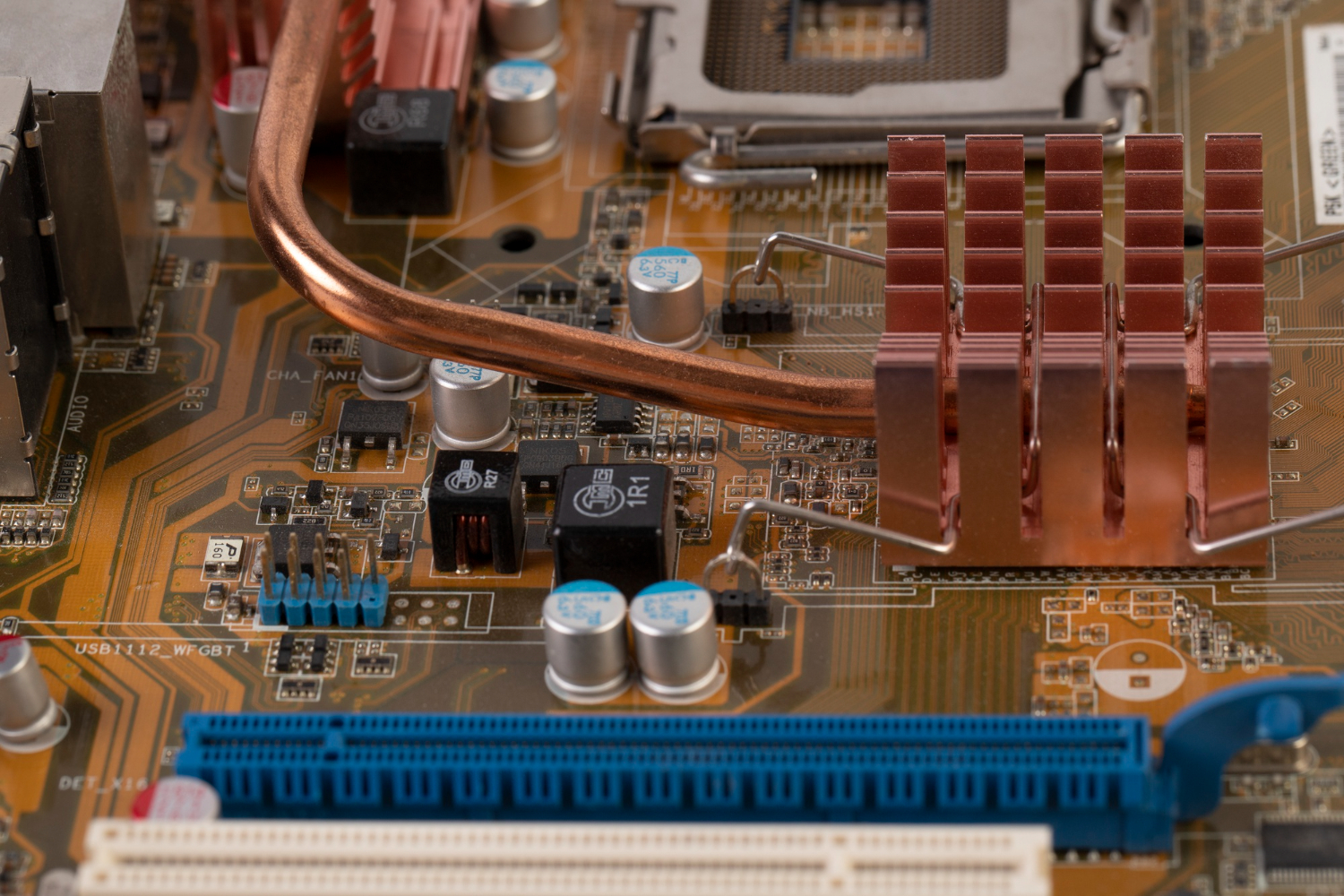

Особое внимание в обсуждении было уделено взаимодействию вентиляторов с радиаторами. Деллингер объяснил, что конструкция радиатора влияет не только на эффективность охлаждения, но и на акустические характеристики системы. Увеличение плотности ребера радиатора увеличивает площадь теплоотдачи, но одновременно создает сопротивление воздушному потоку, что может привести к работе вентиляторов в зонах срыва потока, увеличению турбулентности и нежелательным шумовым эффектам.

Говоря о перспективах развития технологий охлаждения, представитель Noctua высказал мнение, что будущие изменения в конструкциях вентиляторов, вероятно, будут затронуты материалами, а не геометрией. Он рассказал, что переход компании с ПБТ и АБС-пластиков на жидкокристаллический полимер (ЖКП) снижает допуски на изгибах и снижает вибрацию, что способствует производительности на высоких скоростях.

Деллингер отметил, что, хотя металлические или композитные лопасти теоретически могут обеспечить лидерство, их применение, вероятно, приведет к повышению уровня шума и увеличению производственных затрат.

В заключение инженер придерживается осторожного взгляда на возможность революционных прорывов в конструкциях вентиляторов, предположив, что большинство инженерных возможностей уже проводятся в рамках ограничений, накладываемых современными материалами и требованиями к применению.

Источник: Notebookcheck
