Почему аппарат МРТ нельзя выключить после приёма пациента

У магнитно-резонансного томографа есть непривычная особенность: исследование может закончиться, экран погаснуть, а главный узел аппарата всё равно продолжит работать. Ночью, в выходные и между приёмами пациентов внутри МРТ сохраняется мощное магнитное поле.

Это поле не поддерживают постоянным расходом электричества, как нагреватель или электроплиту. Оно возникает благодаря сверхпроводящим катушкам — проводам, в которых ток может циркулировать практически без сопротивления. Чтобы такой режим существовал, магнит приходится держать в экстремальном холоде. Именно из-за этого обычная кнопка «выкл.» для томографа не имеет смысла.

Томограф состоит из нескольких разных систем

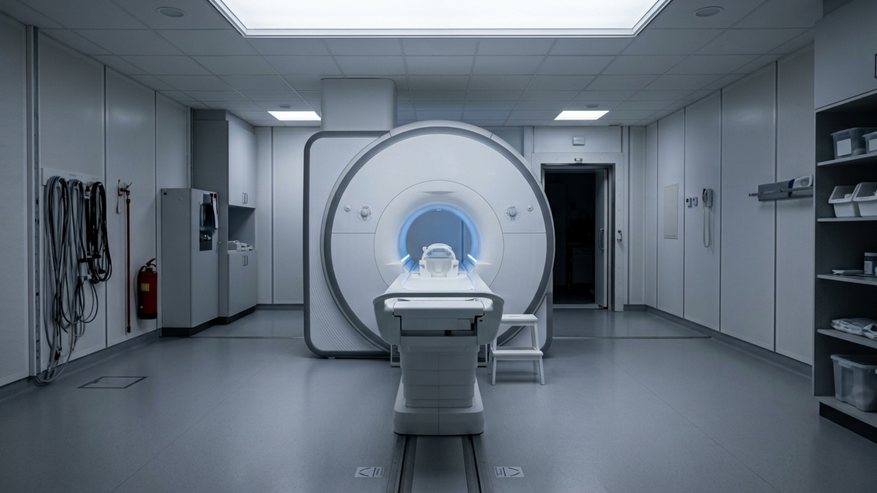

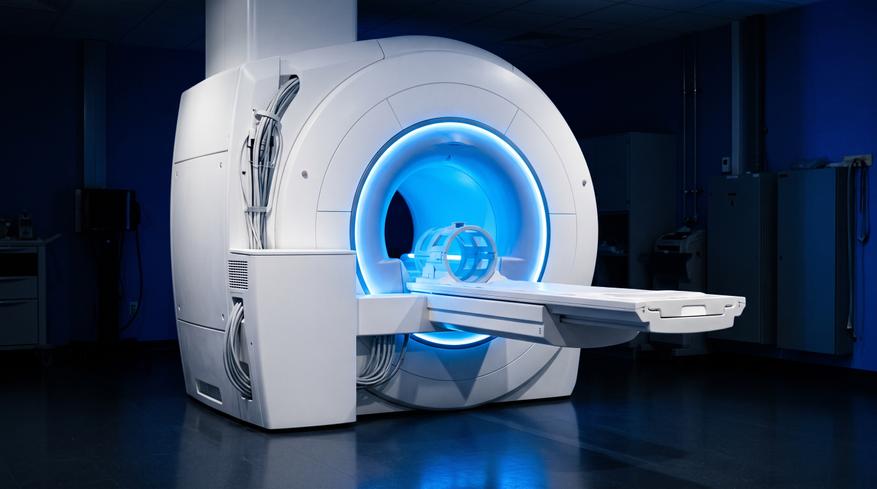

Внешне МРТ выглядит как большой тоннель со столом, который медленно заезжает внутрь. Но за этим простым видом скрываются несколько независимых систем, каждая из которых выполняет свою работу.

Главный магнит создаёт постоянное поле. Именно он делает возможной всю магнитно-резонансную томографию. Вторая группа устройств — градиентные катушки. Они умеют слегка изменять поле в разных точках пространства. Третья система посылает радиочастотные импульсы и принимает слабые сигналы от тела человека.

Когда врач запускает обследование, томограф не включает весь аппарат с нуля. Основное поле уже существует. В работу вступают градиенты, радиочастотные передатчики, приёмные катушки и компьютерная программа. После завершения снимков они останавливаются, однако главный магнит остаётся в том же состоянии.

Поэтому тихий кабинет МРТ не означает, что внутри ничего не происходит. Аппарат может не сканировать пациента, но его магнитная часть продолжает удерживать созданное поле.

Что именно измеряет МРТ

В теле человека много воды, а в воде содержатся атомы водорода. В центре каждого такого атома находится протон. В обычной обстановке протоны ориентированы беспорядочно. Когда человек оказывается в сильном магнитном поле, часть из них начинает вести себя упорядоченно.

Томограф посылает короткий радиочастотный сигнал. Он выводит протоны из равновесия. После этого они постепенно возвращаются в устойчивое состояние и отдают накопленную энергию в виде очень слабого радиосигнала.

Эта реакция зависит от того, в какой ткани находятся атомы. Вода, жир, мышцы, сосуды и участки с изменённой структурой отвечают не одинаково. МРТ не видит органы напрямую, как камера видит предметы при свете. Он собирает множество радиосигналов и превращает их в изображение с помощью вычислений.

Такой принцип особенно хорошо подходит для мягких тканей. На снимках можно различить структуры мозга, связки, мышцы, спинной мозг, сосуды и внутренние органы — там, где обычный рентген даёт гораздо меньше информации.

Почему магниту нужен особый провод

Сильное поле можно получить и с помощью обычной медной катушки. Но у меди есть сопротивление: при движении тока она нагревается. Чем мощнее электромагнит, тем больше энергии уходит в тепло.

Для МРТ такой способ оказался бы неудобным. Аппарату нужно не только сильное поле, но и поле с очень стабильными характеристиками. Если бы магнит приходилось непрерывно питать большим током, система тратила бы слишком много энергии и требовала бы серьёзного охлаждения.

В сверхпроводнике всё происходит иначе. При достаточно низкой температуре его сопротивление почти исчезает. Ток получает возможность двигаться по замкнутому контуру, почти ничего не теряя по дороге.

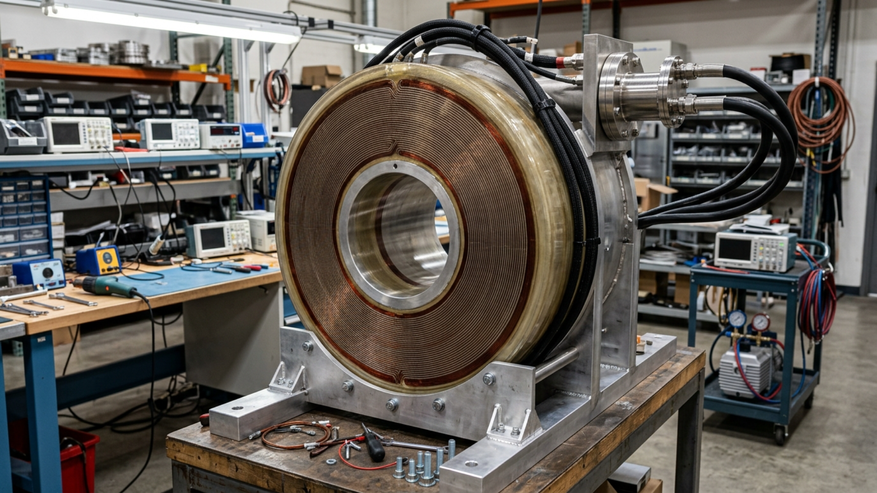

Катушки томографа сначала выводят на рабочий режим: в них создают нужный ток. Затем цепь замыкают, и ток остаётся внутри неё. Магнитное поле удерживается не потому, что аппарат каждую секунду получает новую порцию электричества из сети, а потому, что ток продолжает идти по сверхпроводящему кольцу.

Электропитание томографу всё равно необходимо. Оно нужно для компьютеров, насосов, вентиляции, охлаждающего оборудования, освещения и самих исследований. Но главный магнит после запуска живёт по другому принципу.

Почему внутри томографа почти космический холод

Сверхпроводящие материалы не работают при обычной температуре. Катушки традиционного МРТ приходится охлаждать до значений, близких к абсолютному нулю. Для этого используют жидкий гелий с температурой около −269 °C.

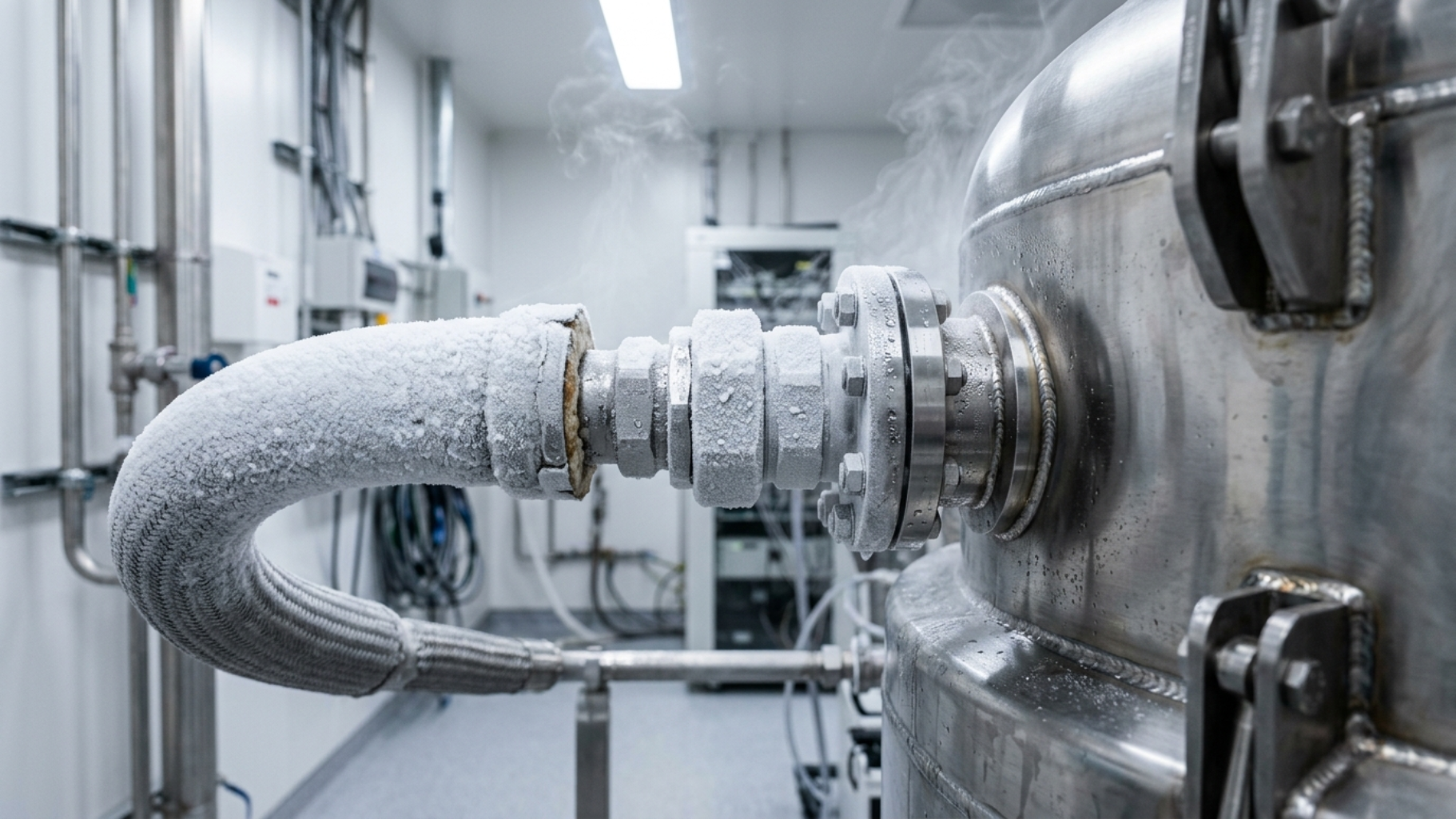

Гелий находится не в открытой ёмкости. Вокруг магнитных катушек устроена герметичная криогенная система. Там есть вакуумные прослойки, экраны и несколько уровней теплоизоляции. Такая конструкция напоминает очень сложный термос, который должен сохранять холод не минуты, а годы.

Если провод внутри магнита нагреется, его сверхпроводящие свойства исчезнут. Тогда цепь начнёт сопротивляться току, а энергия, хранившаяся в магнитном поле, превратится в тепло. Нагрев, в свою очередь, ускорит потерю сверхпроводимости.

Именно поэтому гелий и система охлаждения — не дополнительная опция, а часть самого магнита. Без холода не будет сверхпроводимости. Без сверхпроводимости не получится поддерживать поле в нужном режиме.

Современные установки постепенно становятся экономнее. Производители уменьшают объём гелия, используют замкнутые охлаждающие контуры и улучшают теплоизоляцию. Однако сама идея не меняется: самый удобный способ удерживать сильное поле — сохранить катушки очень холодными.

Почему поле нельзя просто создавать перед каждым обследованием

Можно представить, что утром аппарат включают, вечером выключают, а ночью он отдыхает. Для МРТ это означало бы регулярно проходить сложную процедуру запуска.

Магнит нужно не только охладить и наполнить током. Его поле необходимо сделать чрезвычайно ровным в зоне, где находится пациент. Если в одной части тоннеля поле немного отличается от другой, протоны начнут отвечать на разных частотах. Это усложнит обработку сигнала и ухудшит изображение.

Для выравнивания поля используют отдельные корректирующие элементы и дополнительные катушки. Настройка называется шиммированием. Она нужна, чтобы томограф различал тонкие детали, а не получал размытый результат с геометрическими искажениями.

Постоянная работа магнита позволяет сохранить эти параметры. Отключать и заново подготавливать систему после каждого пациента было бы долго, дорого и нерационально. Томограф рассчитан не на короткие включения, а на стабильное существование в одном физическом режиме.

Откуда во время МРТ берутся удары и гул

Громкие звуки в кабинете создаёт не основной магнит. Он работает почти бесшумно. Шум появляется в момент, когда начинают действовать градиентные катушки.

Через них проходят быстро меняющиеся токи. Катушки находятся внутри сильного постоянного поля, поэтому на них действуют электромагнитные силы. Детали начинают быстро вибрировать, а воздух передаёт эти вибрации как звук.

Разные программы исследования используют разные последовательности импульсов. Поэтому один режим МРТ может звучать как серия глухих ударов, другой — как частый стук, а третий — как прерывистый электронный ритм. У этих звуков нет случайного характера: они отражают работу системы, которая кодирует положение каждого участка тела.

Как аппарат понимает, откуда пришёл сигнал

Протоны водорода во всём теле испускают сигналы одновременно. Если просто принять их одной антенной, получится общий отклик без информации о месте происхождения. Чтобы разделить его на части, МРТ использует градиенты.

Одна группа катушек меняет поле вдоль тела, другая — поперёк, третья — по вертикали. В результате атомы в разных точках начинают отвечать на немного отличающихся частотах или с разной фазой сигнала.

Компьютер расшифровывает эту разницу. Он определяет, какие сигналы относятся к конкретному слою, участку мышцы или области мозга. Затем из большого набора данных строится привычное изображение.

По этой причине томограф способен получать не только плоские «срезы». Он может формировать объёмные модели, смотреть на одну структуру под разными углами и собирать последовательности, показывающие движение крови или работу отдельных зон мозга.

Что такое квенч

Главное поле всё же можно убрать быстро, но для этого существует не штатный выключатель, а аварийная процедура. Её называют квенчем. Во время квенча сверхпроводящие катушки переводят в состояние, при котором они больше не могут удерживать ток без сопротивления. Энергия поля превращается в тепло, а жидкий гелий начинает быстро испаряться. Магнитное поле резко ослабевает.

Томограф при этом не просто «выключается». Он теряет рабочее состояние, к которому его затем нужно возвращать отдельно. После квенча оборудование проверяют, снова охлаждают и подготавливают к запуску. На это требуется время, а в некоторых случаях — участие сервисных инженеров и повторная заправка криогенной системы.

Поэтому квенч — не вариант для завершения рабочего дня. Это экстренный способ быстро изменить состояние магнита, когда сохранность аппарата становится менее важной, чем необходимость убрать поле.

Какими бывают другие томографы

Сверхпроводящий магнит используют не все аппараты. Существуют МРТ с постоянными магнитами, низкопольные системы и новые установки, которым нужно меньше гелия. Некоторые из них проще транспортировать или размещать в небольших клиниках.

Такие решения полезны для отдельных задач, но мощные сверхпроводящие системы по-прежнему остаются основой детальной магнитно-резонансной диагностики. Они позволяют получать сильное и ровное поле, необходимое для качественных исследований.

Поэтому фраза «МРТ нельзя выключить» относится прежде всего к распространённым высокопольным аппаратам в больницах. Их главный магнит — не функция, которую запускают перед пациентом, а постоянно поддерживаемая физическая среда, без которой томограф перестаёт быть томографом.
