Что означают буквы на канализационных люках

Канализационные люки — привычная часть городского пейзажа. Они встречаются на дорогах, тротуарах и во дворах, но мало кто задумывается, что означают буквы и символы на их крышках. Эти маркировки не случайны: они указывают на тип подземных коммуникаций, скрытых под люком. В России такие обозначения стандартизированы, и их понимание помогает лучше разобраться в устройстве городских инженерных систем. Какие буквы встречаются, что они означают и какие стандарты регулируют их использование?

Назначение маркировки и основные обозначения

Буквы на крышках люков служат для идентификации коммуникаций, находящихся в колодце. Это важно для коммунальных служб, которые обслуживают водопровод, канализацию, теплосети или кабельные линии. Маркировка позволяет быстро определить, к какой системе относится люк, что ускоряет ремонтные работы и предотвращает путаницу. Например, рабочие сразу понимают, что под люком с буквой «К» находится канализационная система, а под люком с буквой «В» — водопровод.

В России маркировка люков регулируется стандартами, такими как ГОСТ 3634-2019. На крышках обычно нанесены одна или две буквы, обозначающие тип коммуникаций. Вот наиболее распространённые обозначения:

• К — бытовая или производственная канализация. Это самый частый тип люков, встречающийся в городах. Они закрывают колодцы, через которые отводятся сточные воды.
• Д — дождевая (ливневая) канализация. Такие люки устанавливаются над колодцами, собирающими воду с улиц во время дождя или таяния снега.
• В — водопровод. Люки с этой буквой ведут к колодцам с трубами, по которым подаётся питьевая или техническая вода.
• ТС — тепловые сети. Под такими люками находятся трубы отопления или горячего водоснабжения.
• ГТС — городская телефонная сеть. Эти люки прикрывают колодцы с телефонными кабелями.

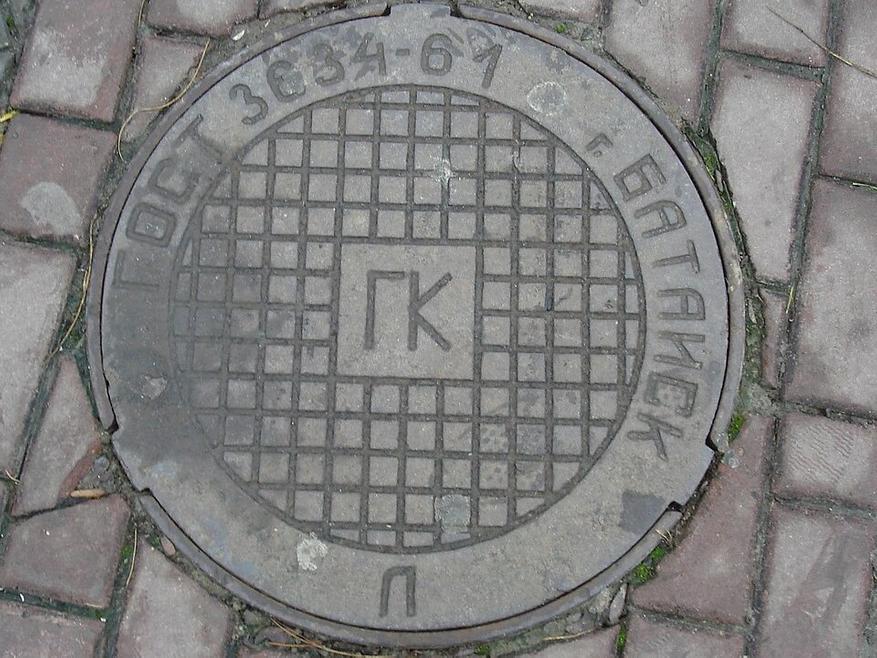

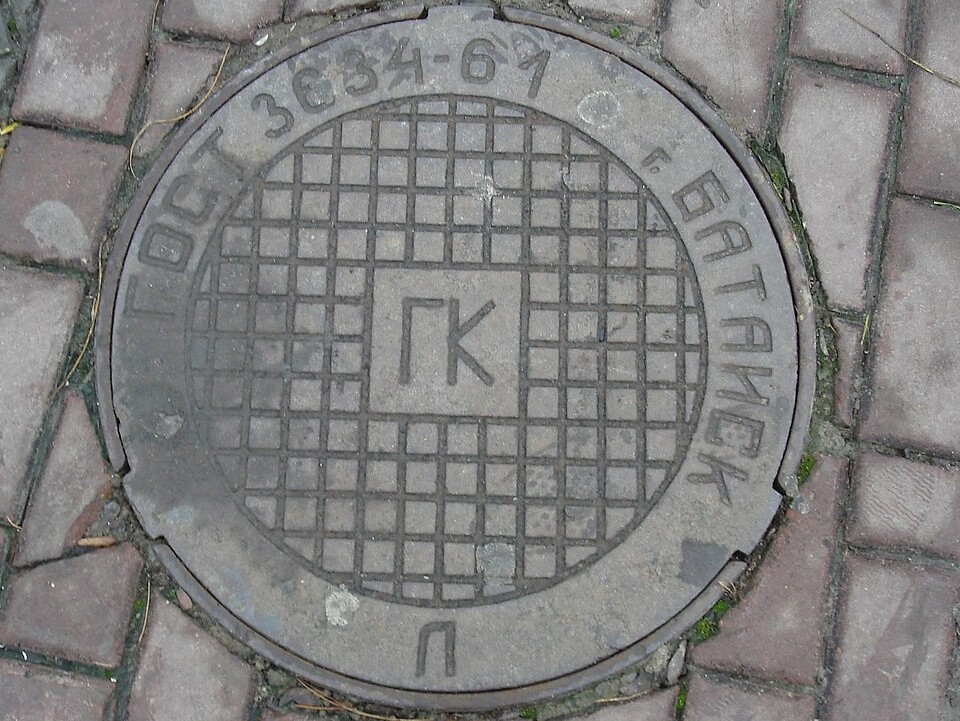

• ГК — городская канализация. Иногда вместо одной буквы «К» используется уточнение, чтобы подчеркнуть, что это общегородская система.
• ГС — газовая сеть. Люки с такой маркировкой встречаются реже и обозначают доступ к газопроводам.

Кроме букв, на люках иногда встречаются символы. Например, рисунок в виде молнии указывает на электротехнические сети, а изображение телефона — на линии связи.

Типы люков и их характеристики

Помимо назначения коммуникаций, люки классифицируются по допустимой нагрузке, что также отражается в маркировке. Согласно ГОСТ 3634-2019, существуют следующие типы:

• Л (А15) — лёгкие люки, выдерживающие нагрузку до 1,5 тонн. Их устанавливают в пешеходных зонах, на тротуарах или газонах.
• С (В125) — средние люки, рассчитанные на нагрузку до 12,5 тонн. Подходят для дворовых территорий и парковок.
• Т (С250) — тяжёлые люки, выдерживающие до 25 тонн. Используются на городских дорогах с умеренным движением.
• ТМ (D400) — тяжёлые магистральные люки, способные выдержать до 40 тонн. Применяются на трассах с интенсивным движением.
• СТ (Е600) — сверхтяжёлые люки, рассчитанные на нагрузку до 61 тонны. Их ставят на аэродромах или промышленных объектах.

Эти обозначения обычно указаны рядом с буквами, описывающими тип коммуникаций, и помогают понять, где люк может быть установлен.

Материалы и конструкция

Традиционно канализационные люки в России изготавливают из чугуна из-за его прочности и устойчивости к коррозии. Чугунные крышки долговечны, но их часто крадут для сдачи в металлолом, что стало проблемой в 1990-е и 2000-е годы. В качестве альтернативы начали использовать полимерные и композитные люки, которые легче, дешевле и не привлекают воров. Однако такие люки менее прочны и не подходят для дорог с высокой нагрузкой, так как могут деформироваться в жару.

Круглая форма люков — стандарт для России. Она удобна, так как крышка не провалится в колодец при любом положении, а нагрузка распределяется равномерно. Квадратные люки встречаются редко, в основном на ливневых системах.

История и особенности

Первые канализационные люки в России появились в конце XIX века, когда в Москве запустили первую очередь городской канализации в 1898 году. Некоторые чугунные люки того времени сохранились до сих пор и считаются историческими артефактами. Например, в Москве можно найти люки с надписью «Мюр и Мерилиз» — это крышки, произведённые на заводе, принадлежавшем известному торговому дому.

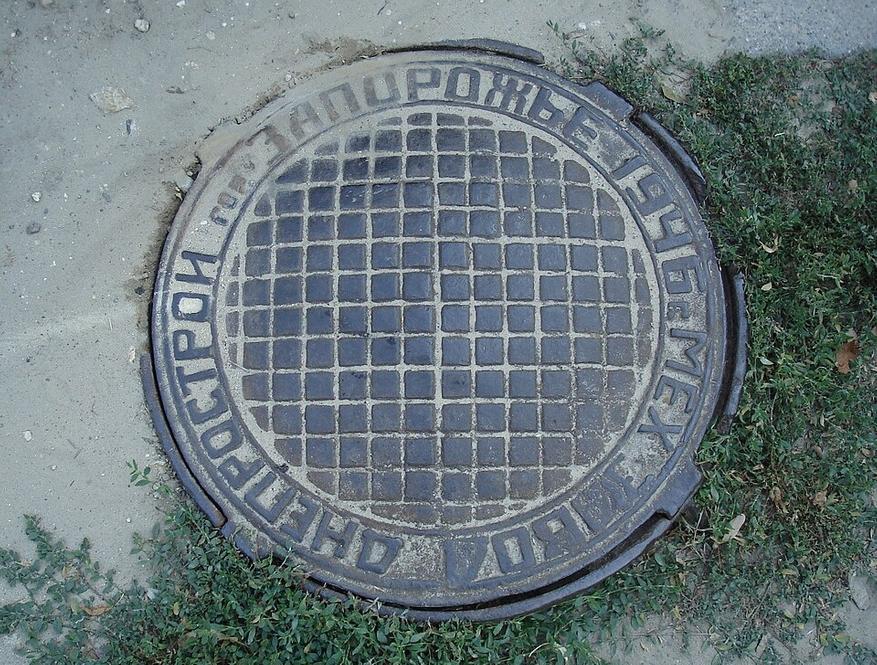

В советское время люки часто маркировали не только буквами, но и логотипами заводов-изготовителей. Например, надпись «СУЗКВОТ» на люке 1964 года указывает на Среднеуральский завод котельно-вспомогательного оборудования. Такие детали делают люки интересными для краеведов и коллекционеров.

Заключение

Буквы на канализационных люках в России — это обозначения, которые помогают коммунальным службам ориентироваться в сложной системе подземных коммуникаций, а стандарты, такие как ГОСТ 3634-2019, обеспечивают единообразие.
