В помощь радиолюбителю или домашнему мастеру. Обзор мультиметра Fnirsi DMT-99

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

Компания Fnirsi, выпускающая измерительные приборы, расширила свой ассортимент довольно интересным мультиметром. Помимо броского дизайна он выделяется цветным экраном, частичной автоматизацией, питанием от аккумулятора и расширенным набором функций — появилась возможность записи результатов измерений и отслеживания их пороговых значений.

Характеристики:

Бренд/модель: Fnirsi DMT-99 True RMS: да
Кол-во отсчетов: 9999 Экран: цветной 2,4″ TFT 320*240
Переменное/постоянное напряжение: 750/999,9 Вольт Переменный/постоянный ток: 10 Ампер
Сопротивление: 99,99 МОм Емкость: 99,99 милли Фарад
Частота: 9,999 МГц Температура: -55 ~ 1300 ℃
NCV и Live (определение фазы): да Аккумулятор: 1500 мАч, зарядка Type-C
Габаритные размеры: 152*80*39 мм Вес: 185 грамм

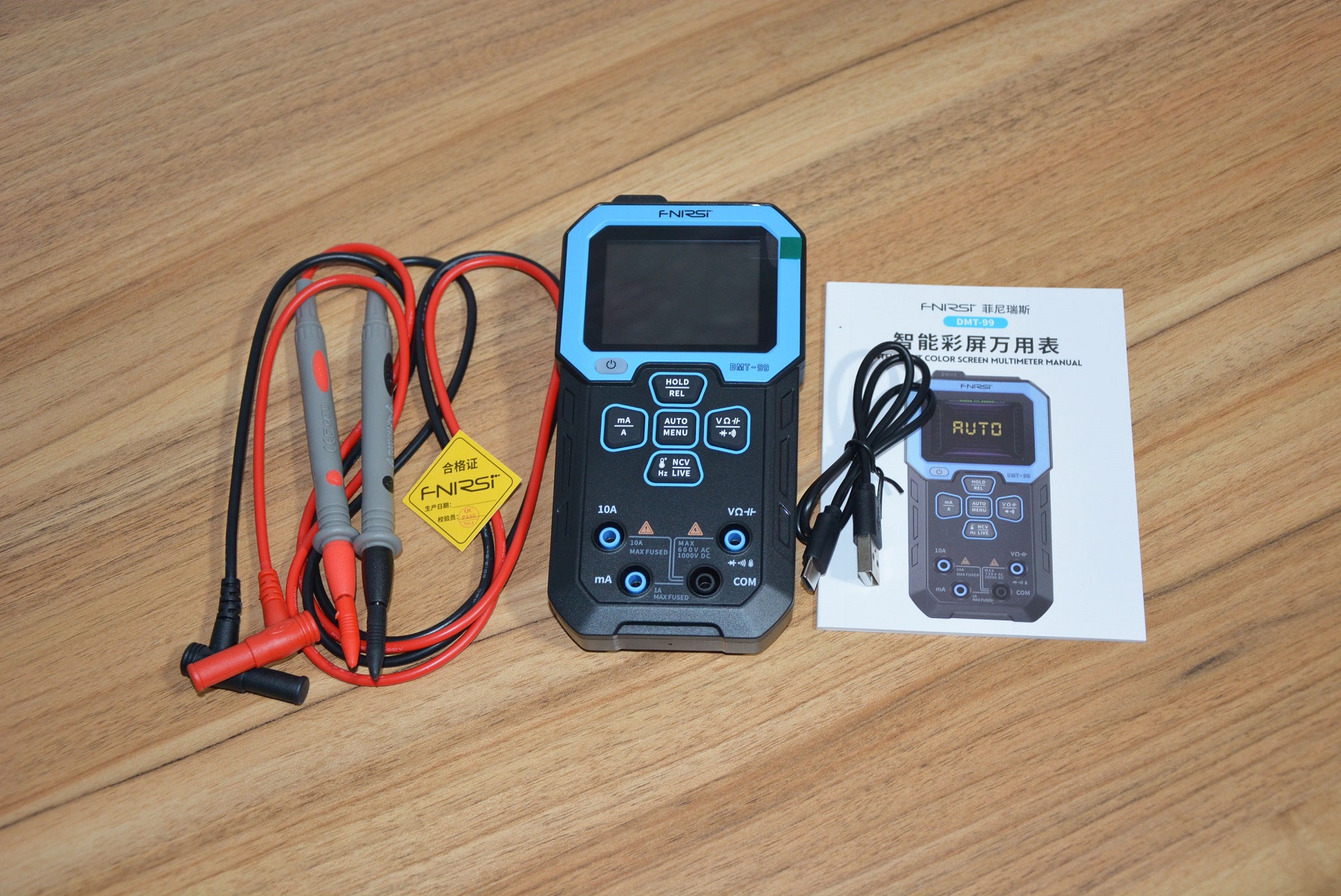

Поставляется прибор в коробке с красочным принтом и характеристиками снизу. Комплект уложен в два яруса во вкладыши из вспененного полиэтилена для защиты от повреждений в пути и состоит из мультиметра, щупов, кабеля для зарядки и инструкции.

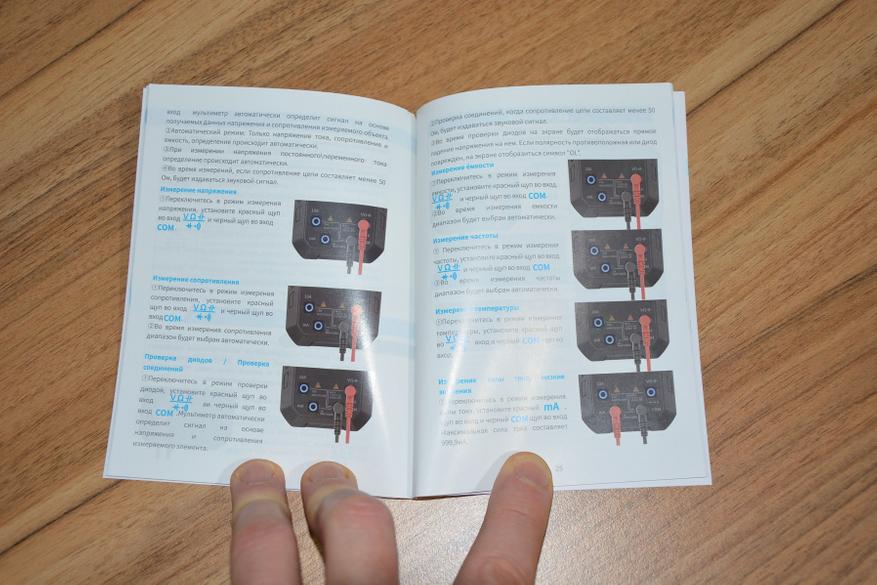

Инструкция имеет раздел на русском языке и с большинством функций разобраться будет не сложно.

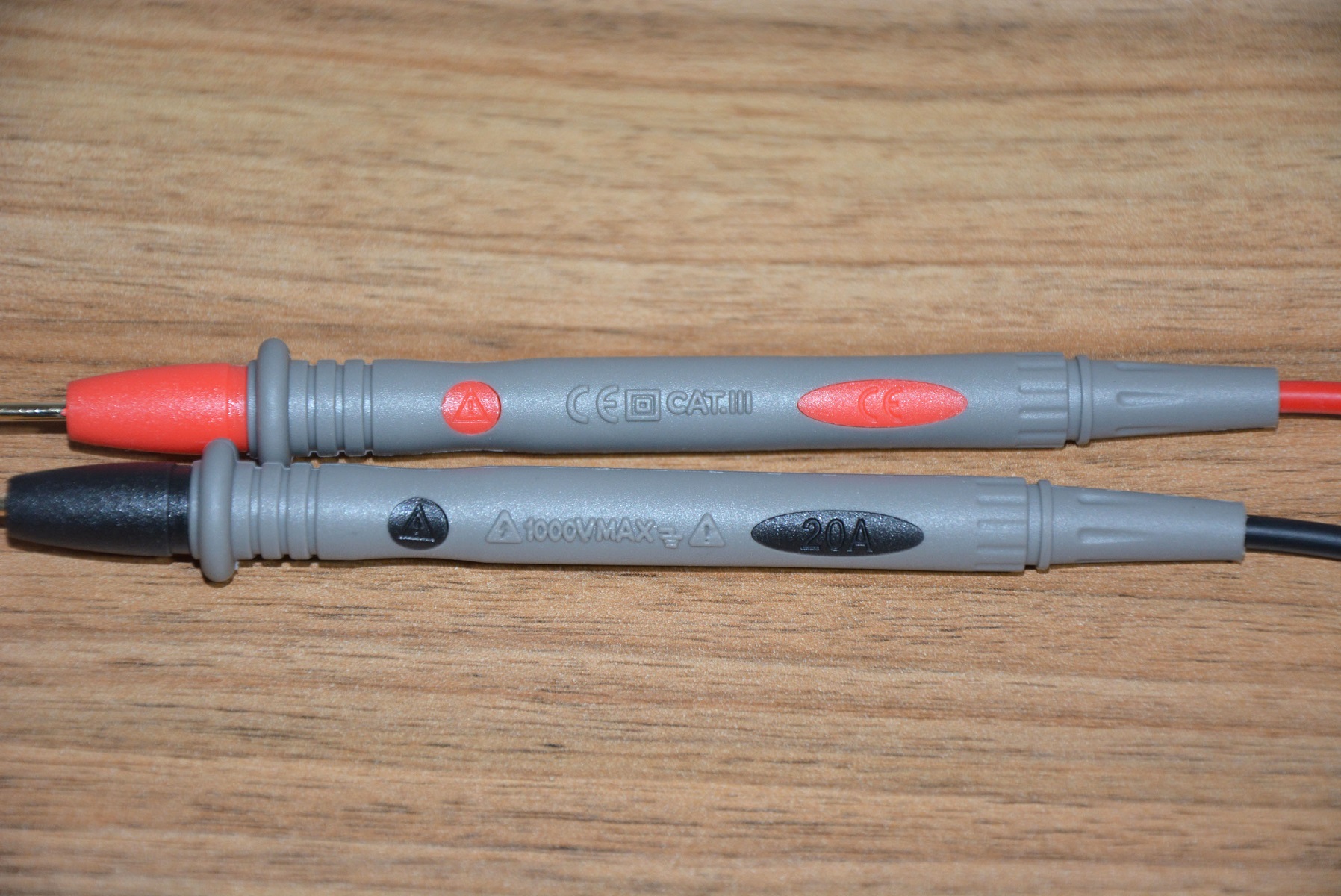

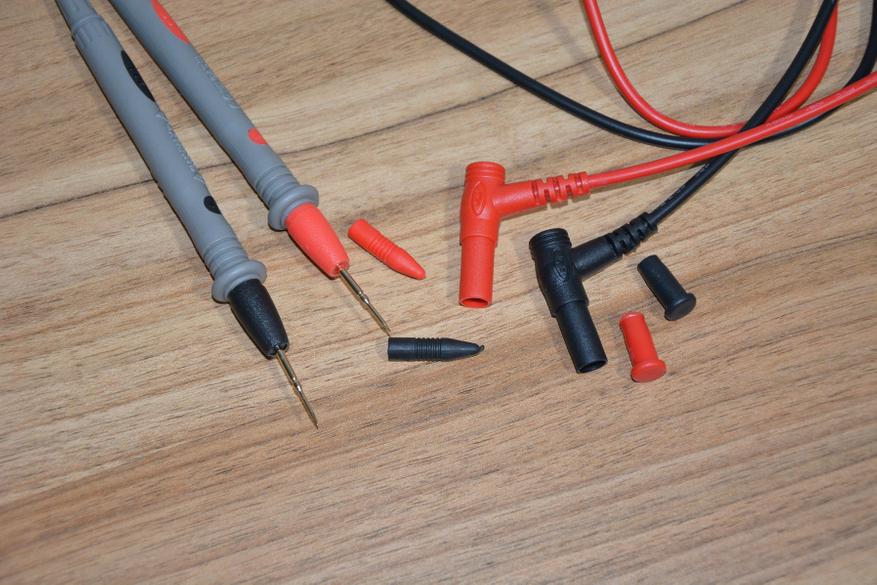

Провода щупов качественные, гибкие, длиной 1 метр и заканчиваются игольчатыми наконечниками. Рассчитаны щупы на напряжение до 1000 Вольт, ток до 20 Ампер и соответствуют 3-му классу электробезопасности.

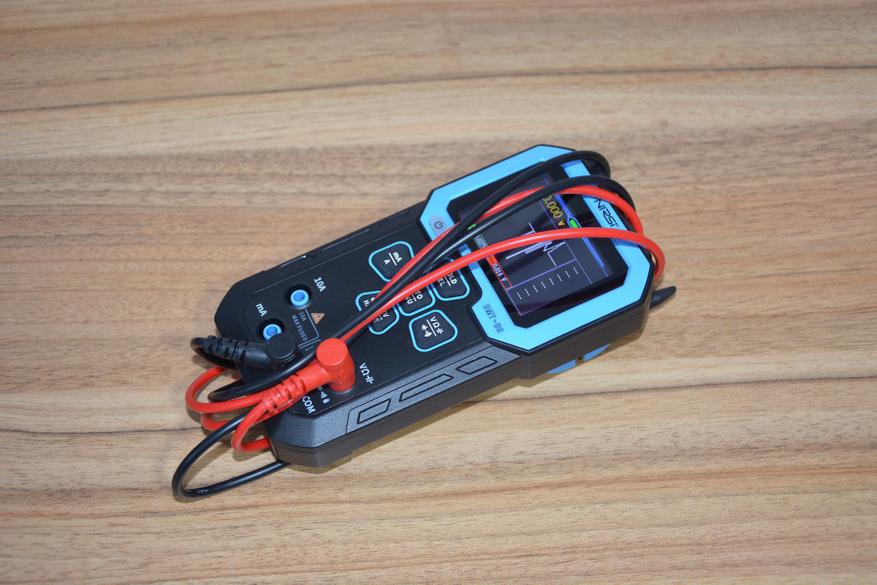

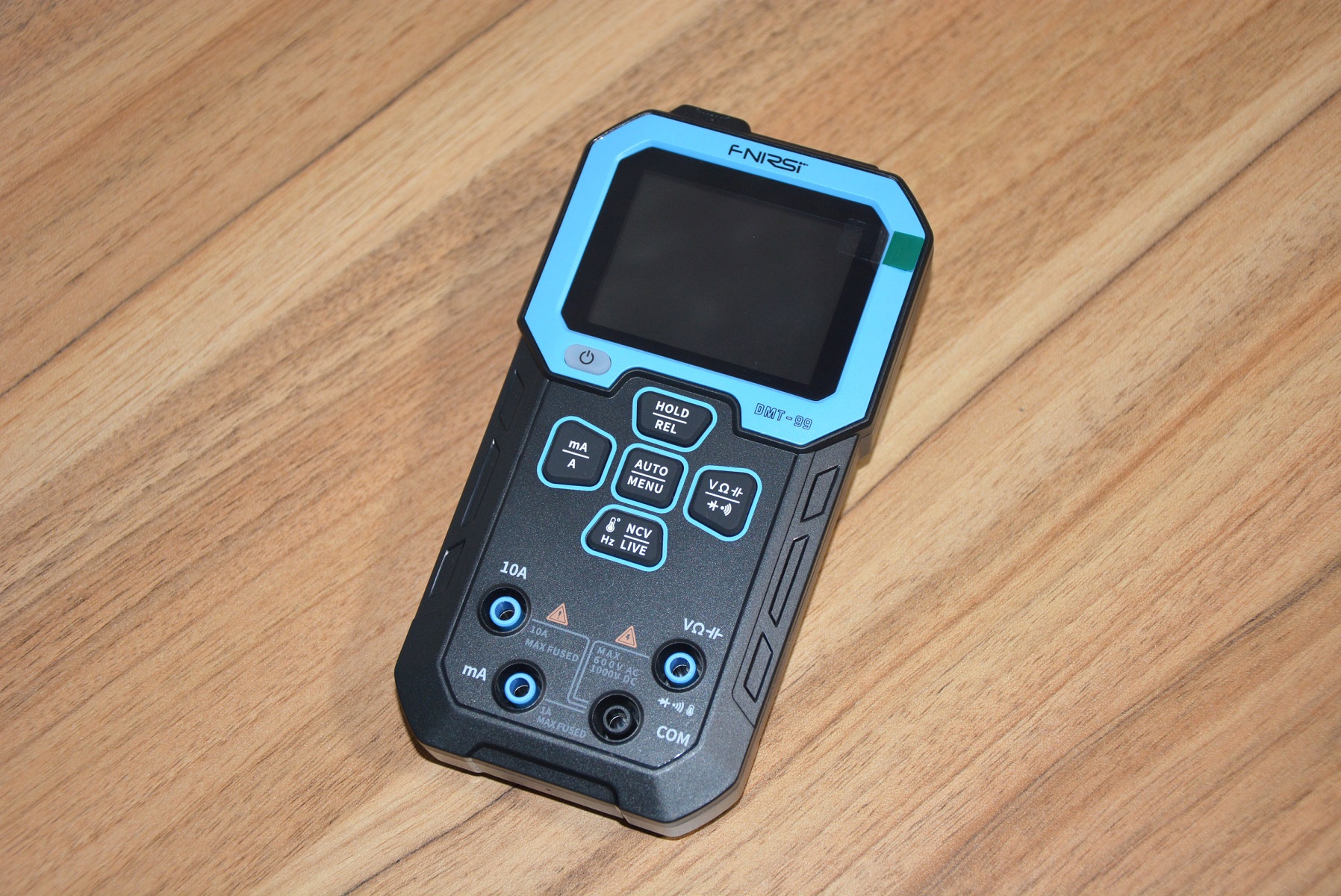

Незаезженный дизайн мультиметра непременно бросается в глаза. Помимо этого, следует отметить добротность изготовления корпуса, скошенные грани ниже экрана с рельефом для удобного хвата, качественный пластик, плоский, несколько утопленный экран, что защищает его от царапин. Управление прибором кнопочное и все кнопки вынесены на верхнюю панель. Кнопка включения не очень приметная, но имеет подсветку во время зарядки и по ее окончании. Красным и зеленым цветом, соответственно.

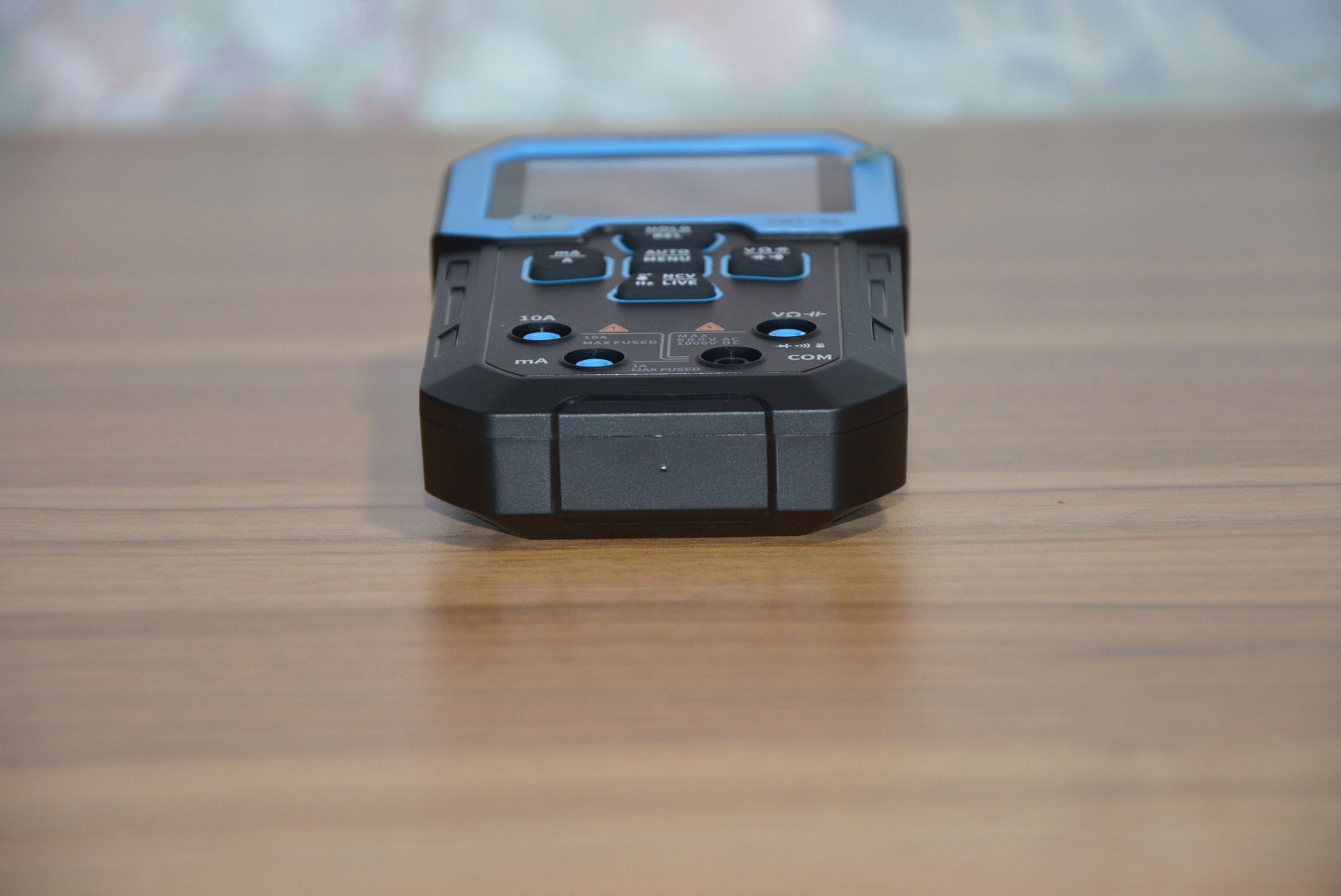

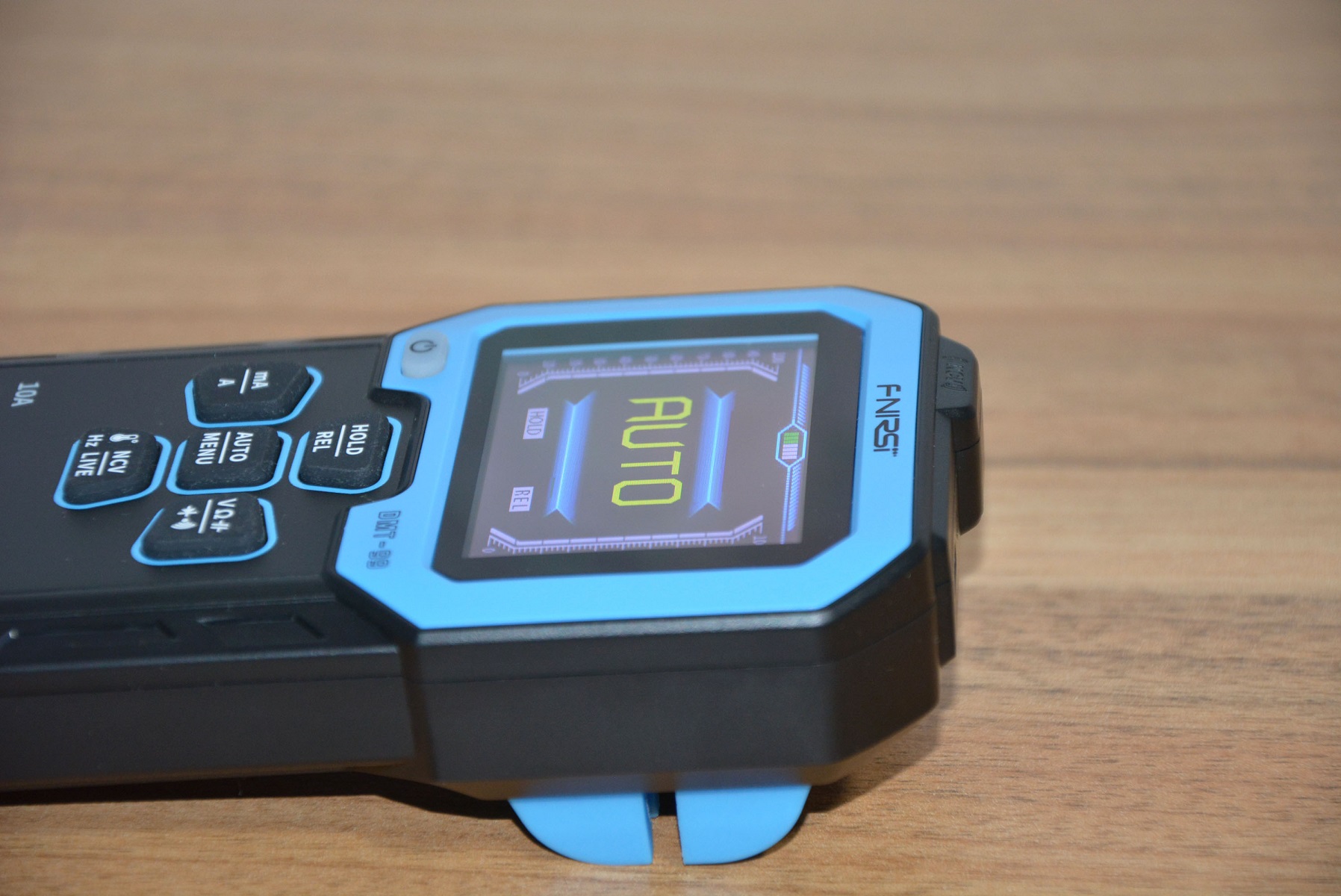

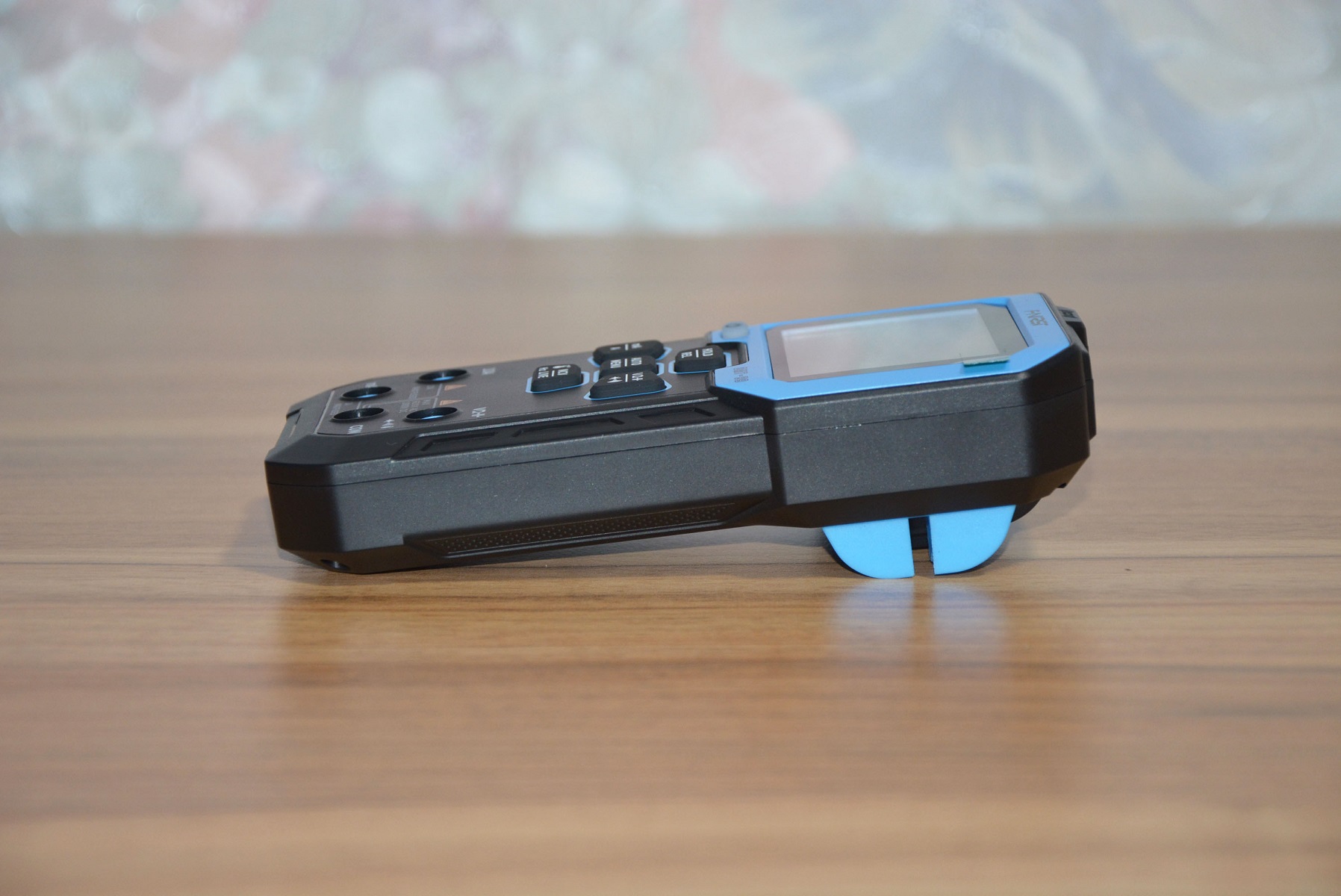

По бокам ничего интересного кроме того, что снизу есть порты для щупов, приподнимающие переднюю часть корпуса для лучшей читаемости экрана, нет.

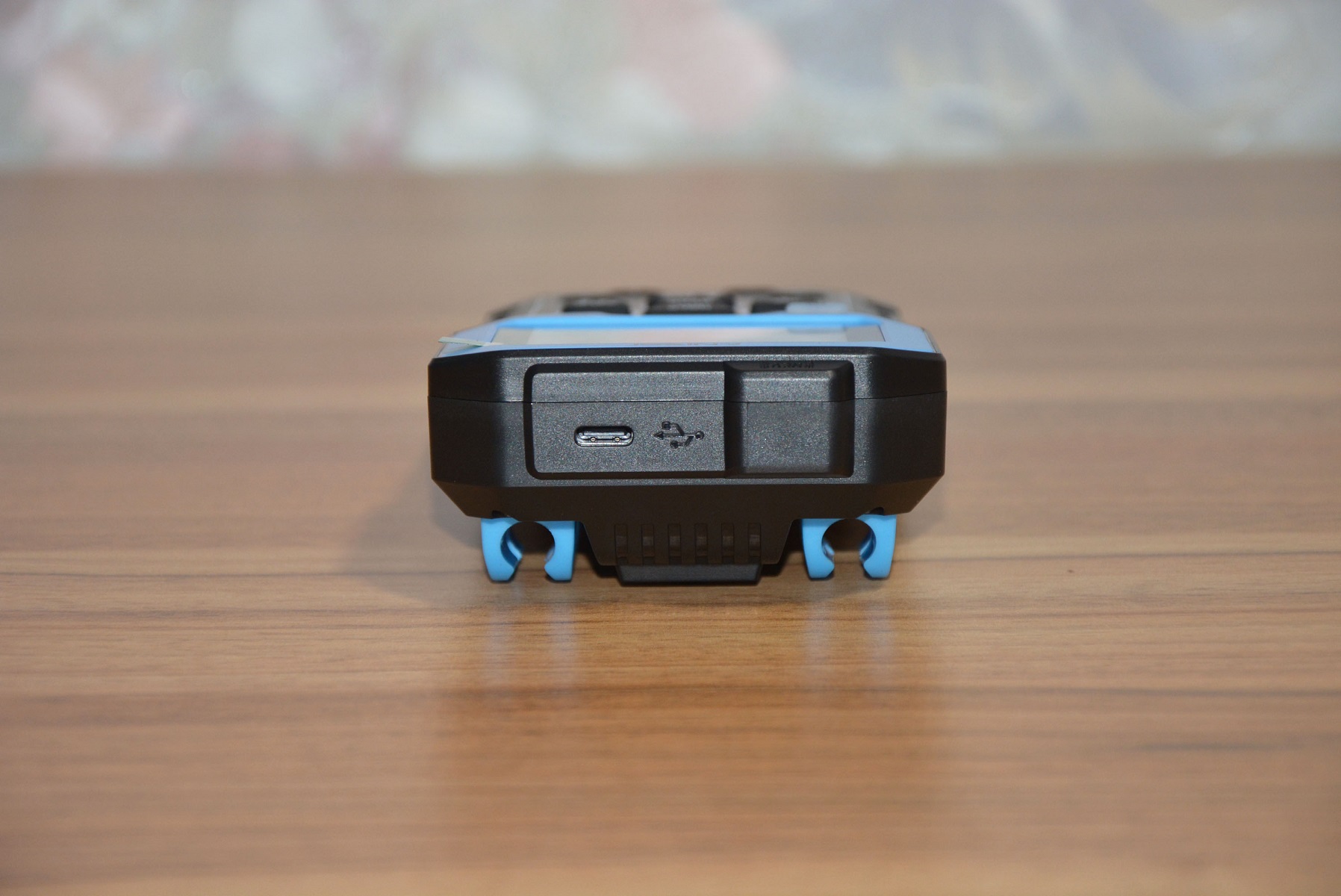

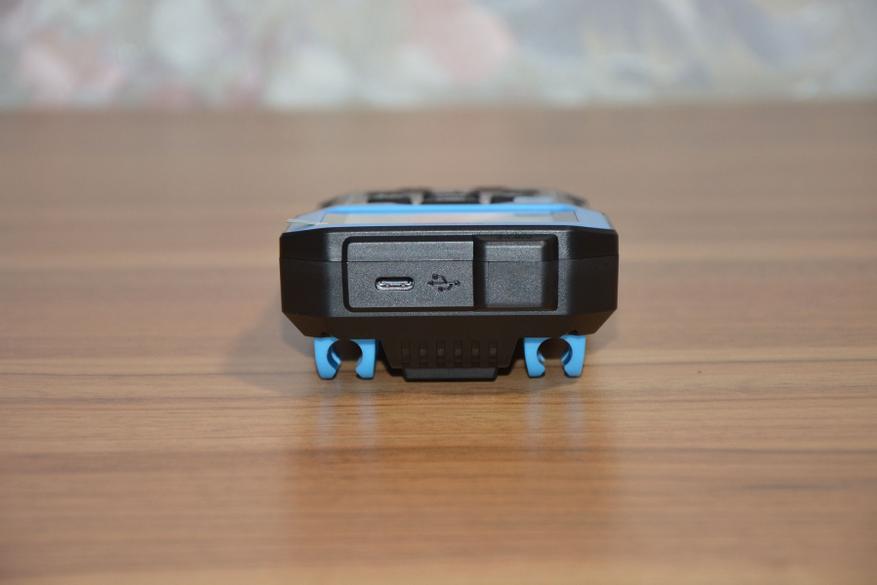

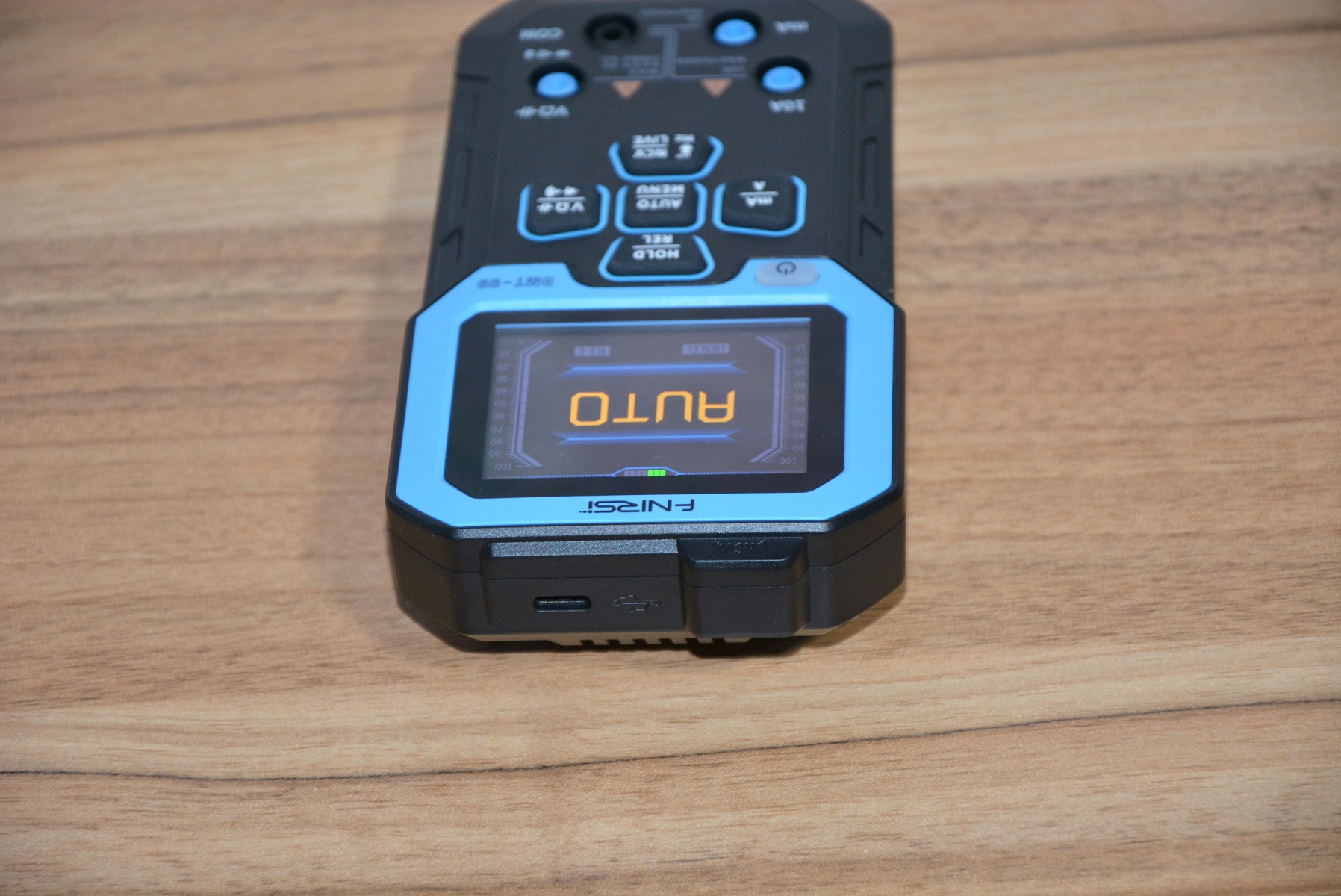

Сверху разместили порт для зарядки Type-C без заглушки и кожух антенны бесконтактного определения напряжения NCV.

Снизу крохотное отверстие для доступа к кнопке сброса.

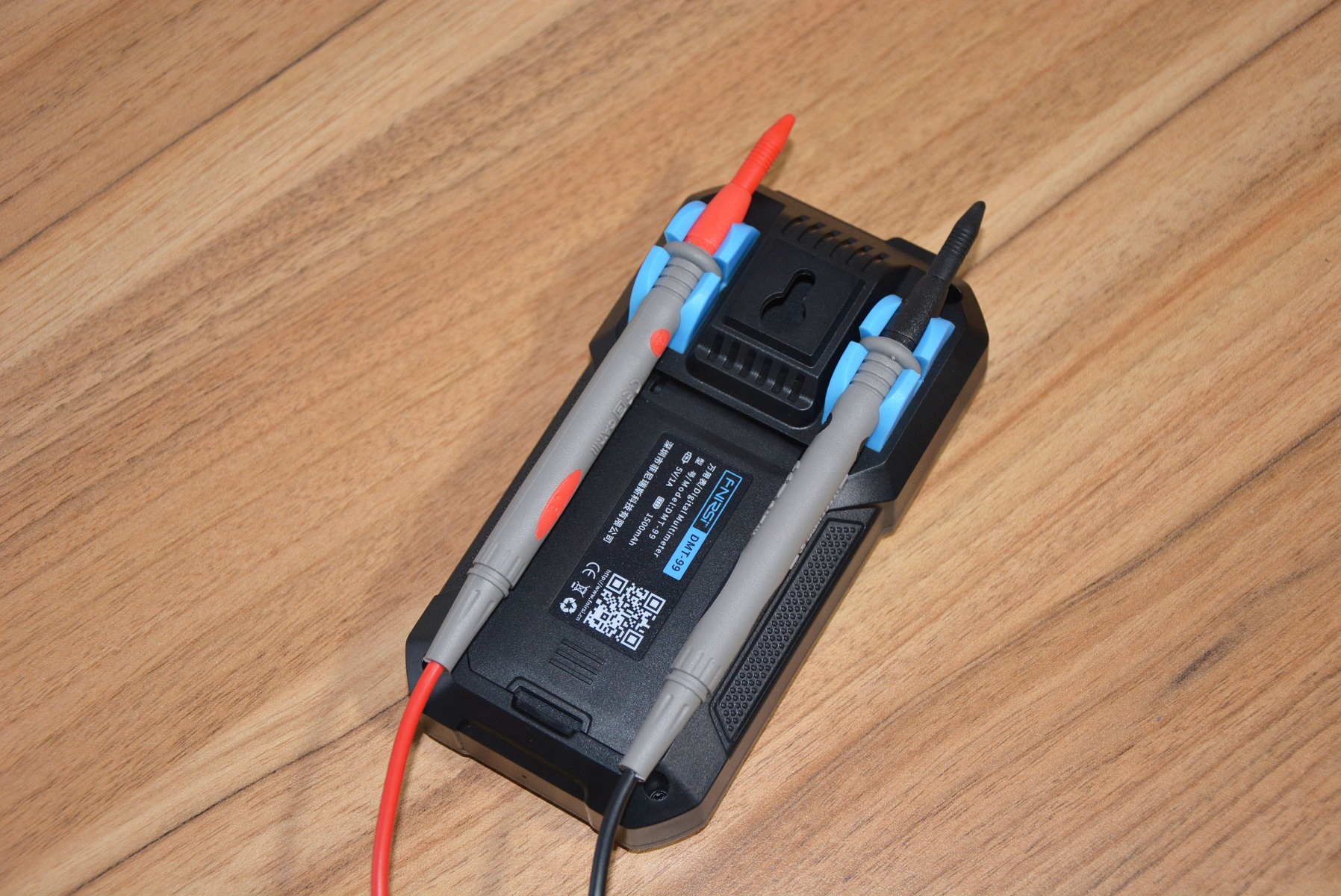

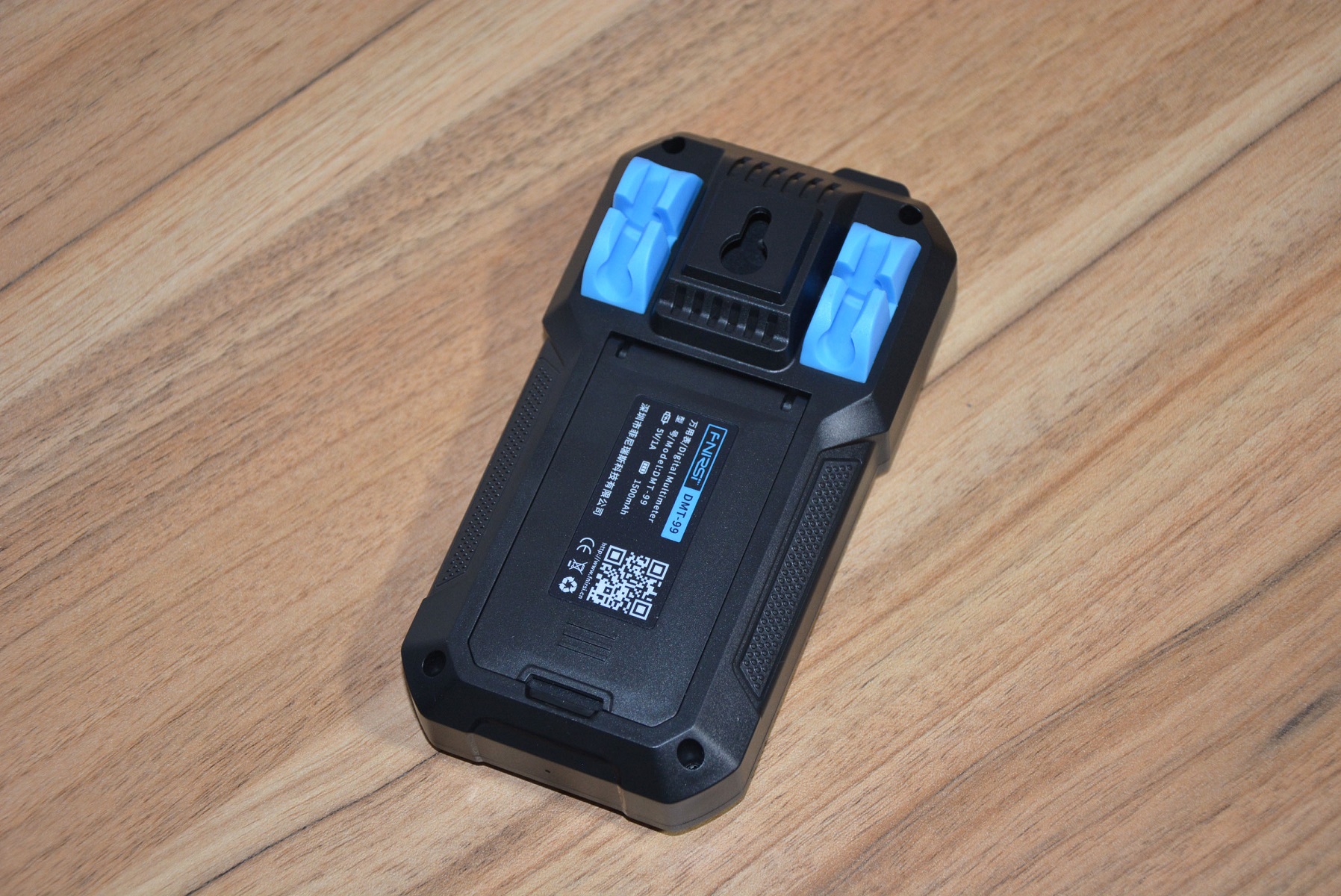

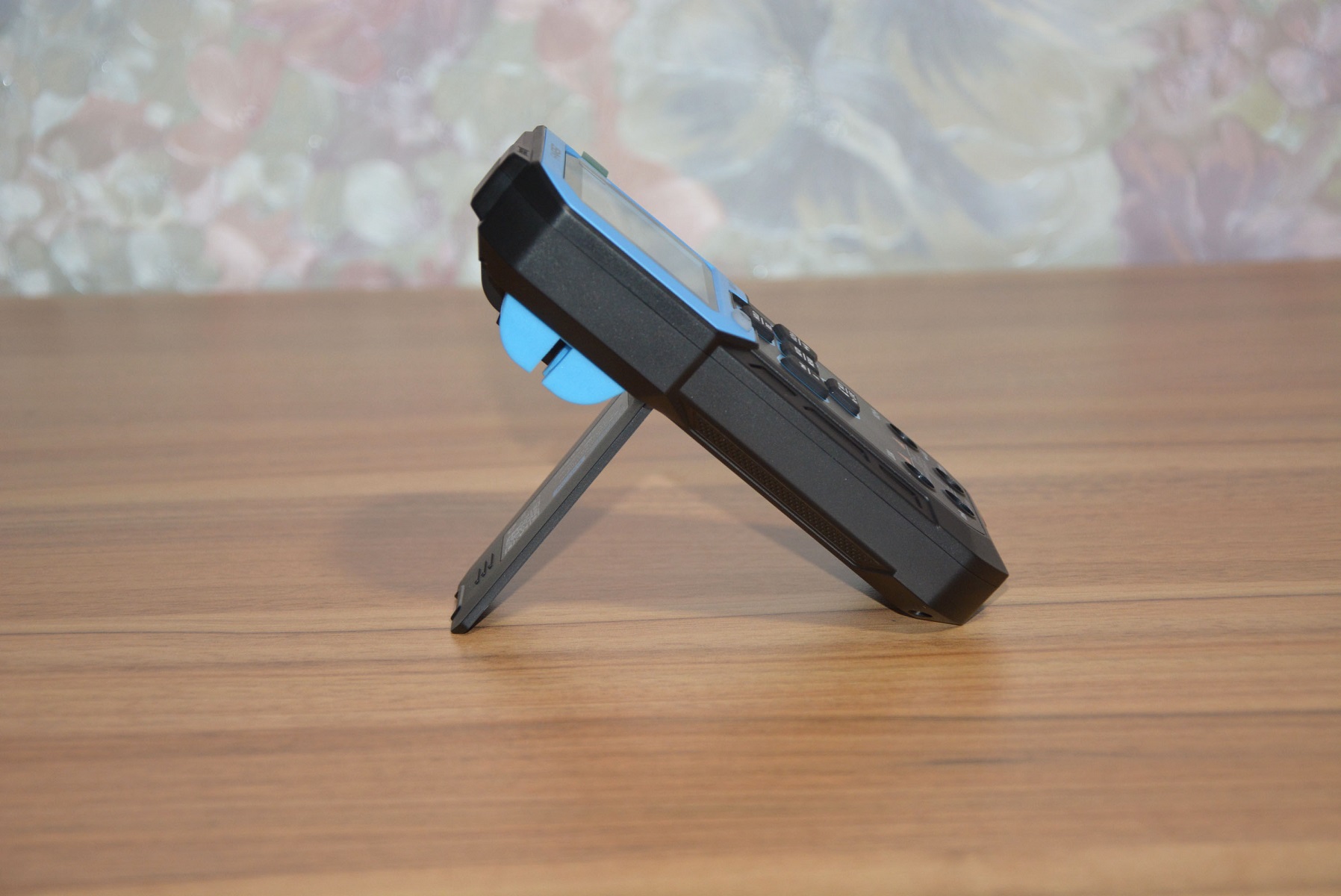

Порты для щупов сделаны из тугой резины, щупы вставляются с заметным усилием, но и держатся в них хорошо. Между портами имеется петля для подвешивания прибора, а ниже откидная подставка.

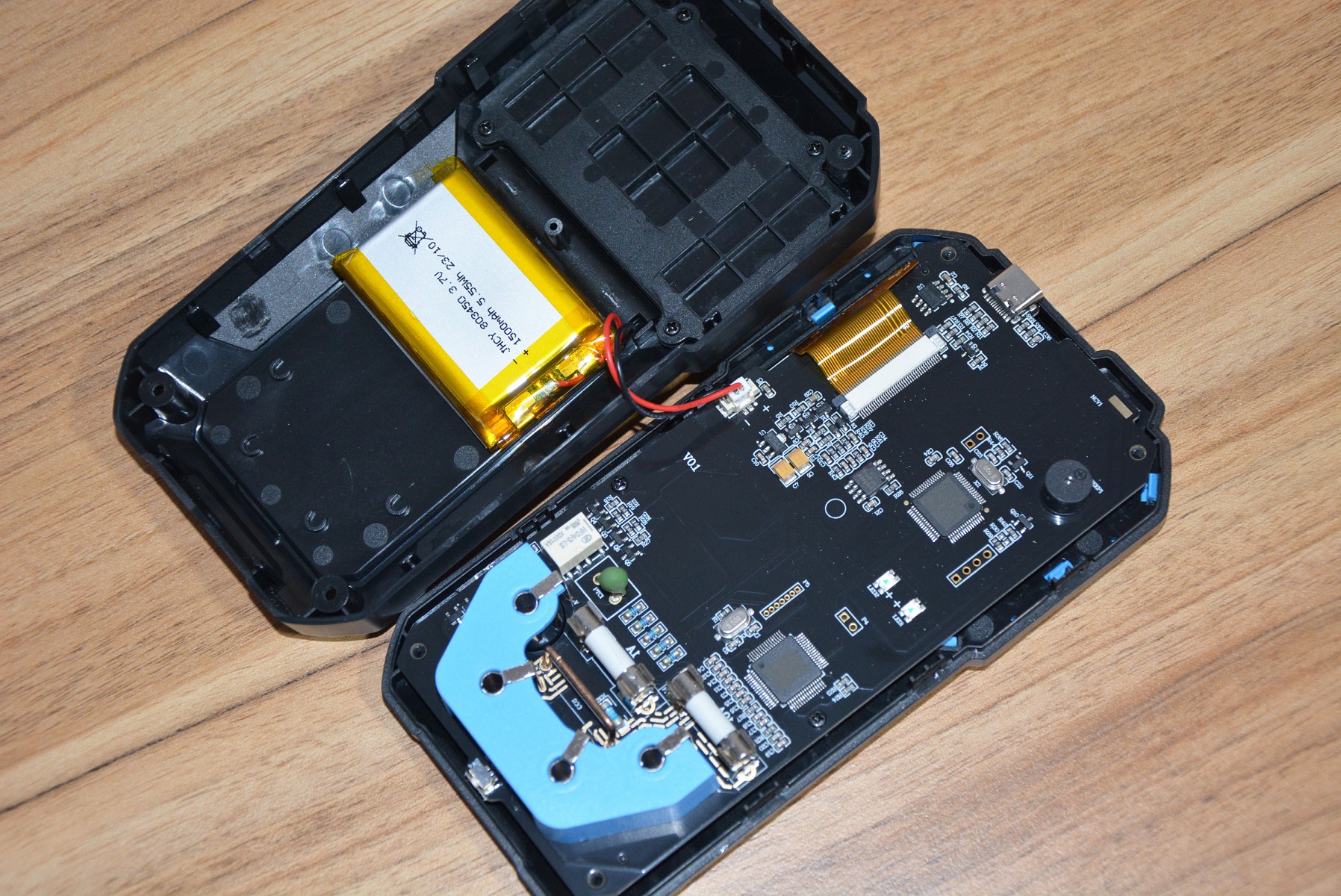

Корпус мультиметра скреплен саморезами и защелками с символическим усилием. Внутри аккуратная плата с корпусными чипами и затертой маркировкой на них, двумя предохранителями распространенного типоразмера и аккумулятор на 1500 мА*ч.

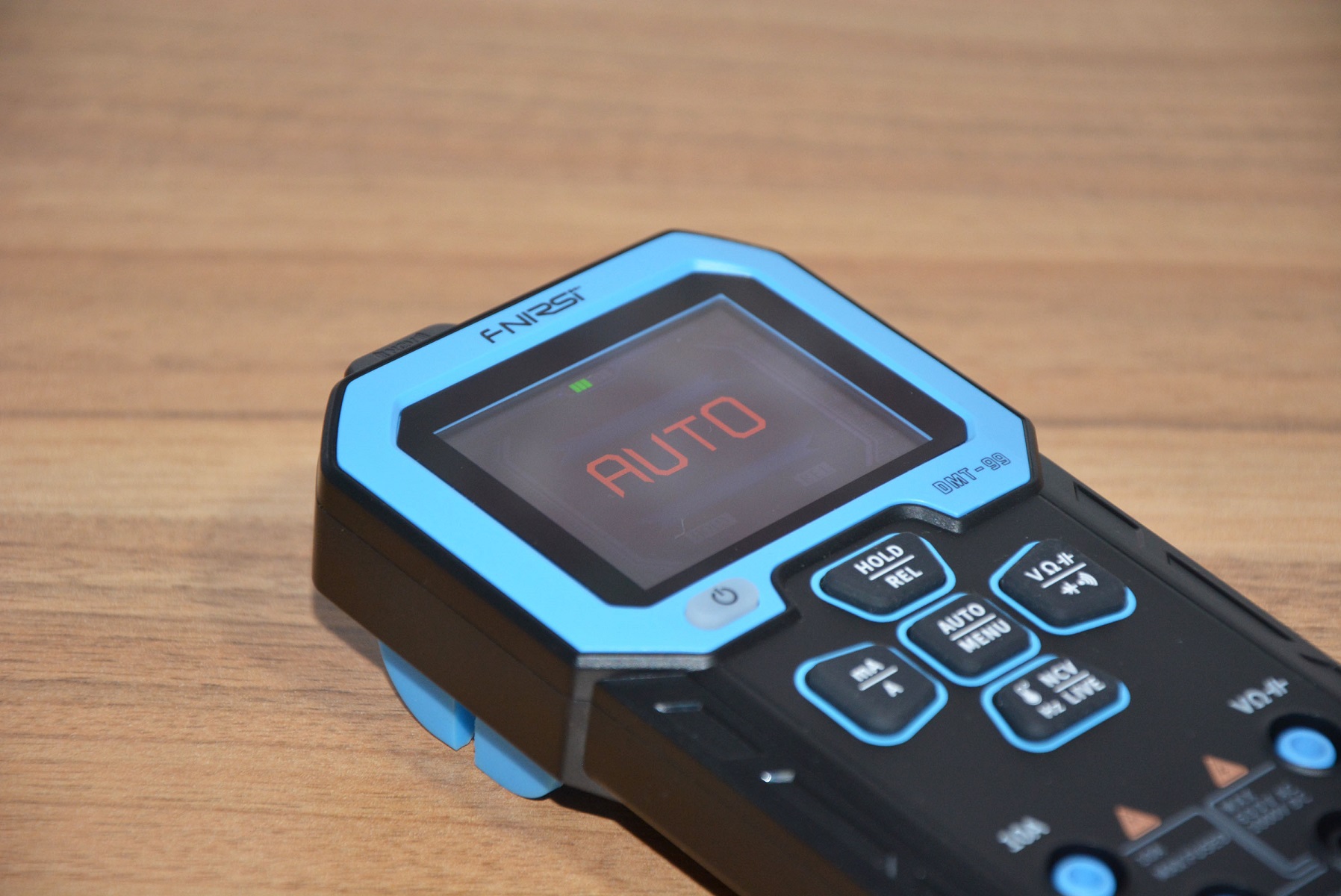

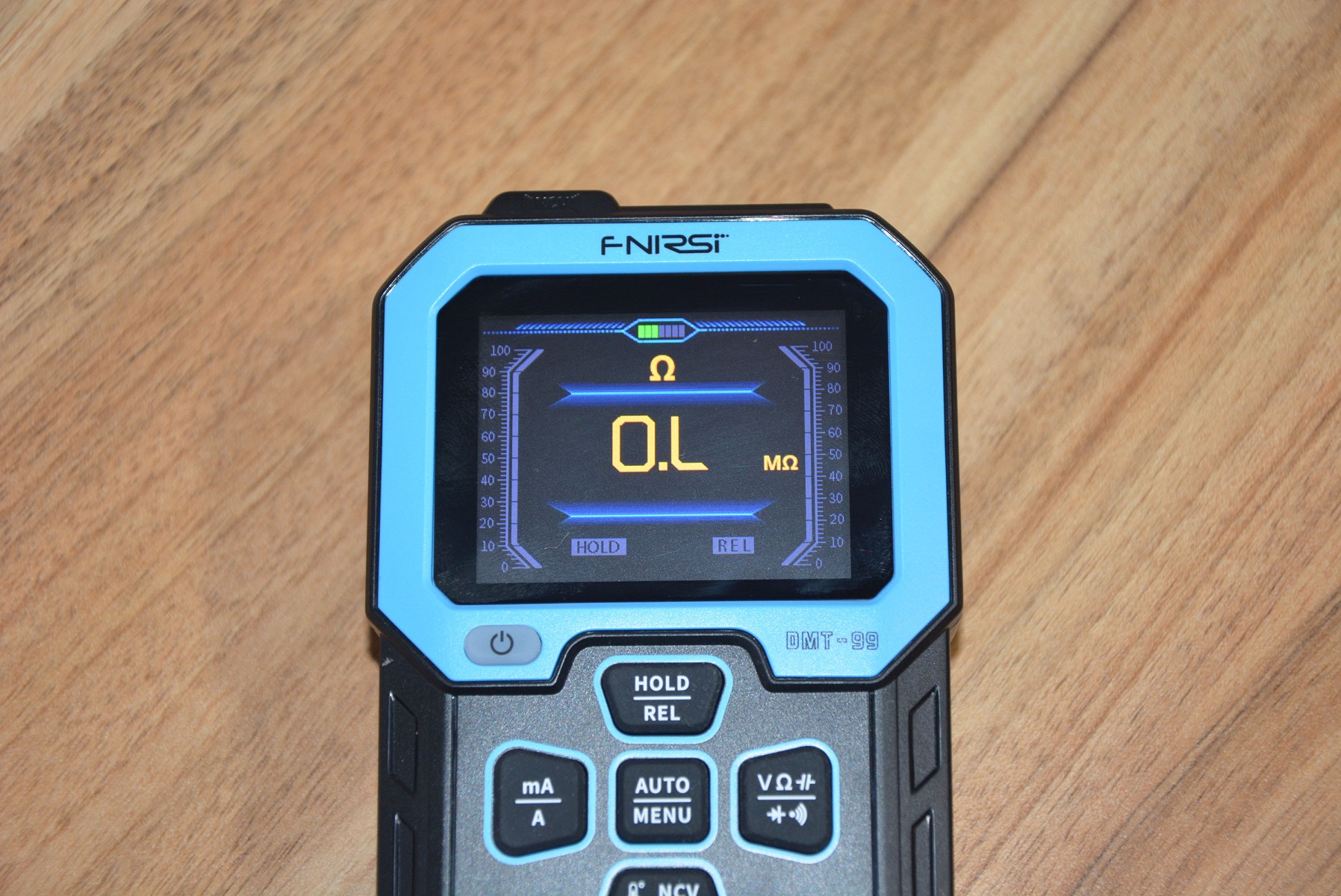

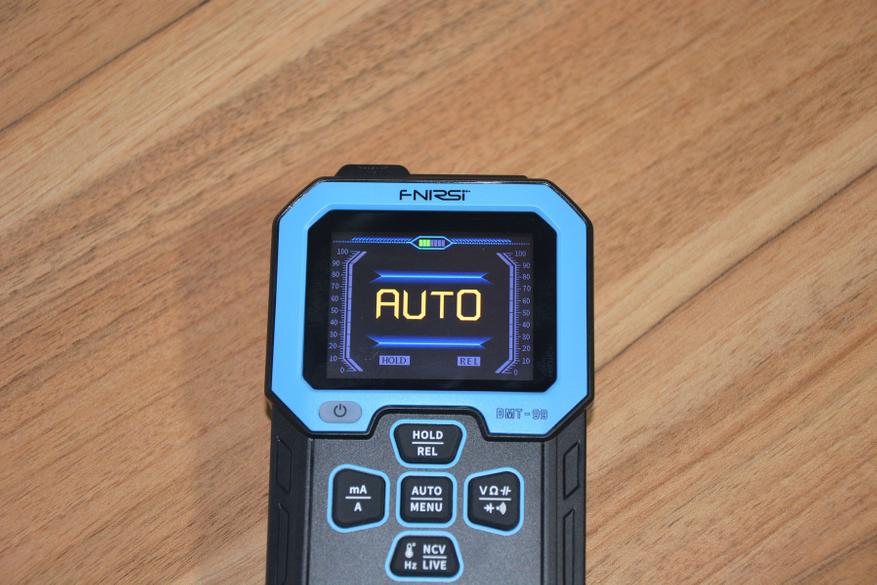

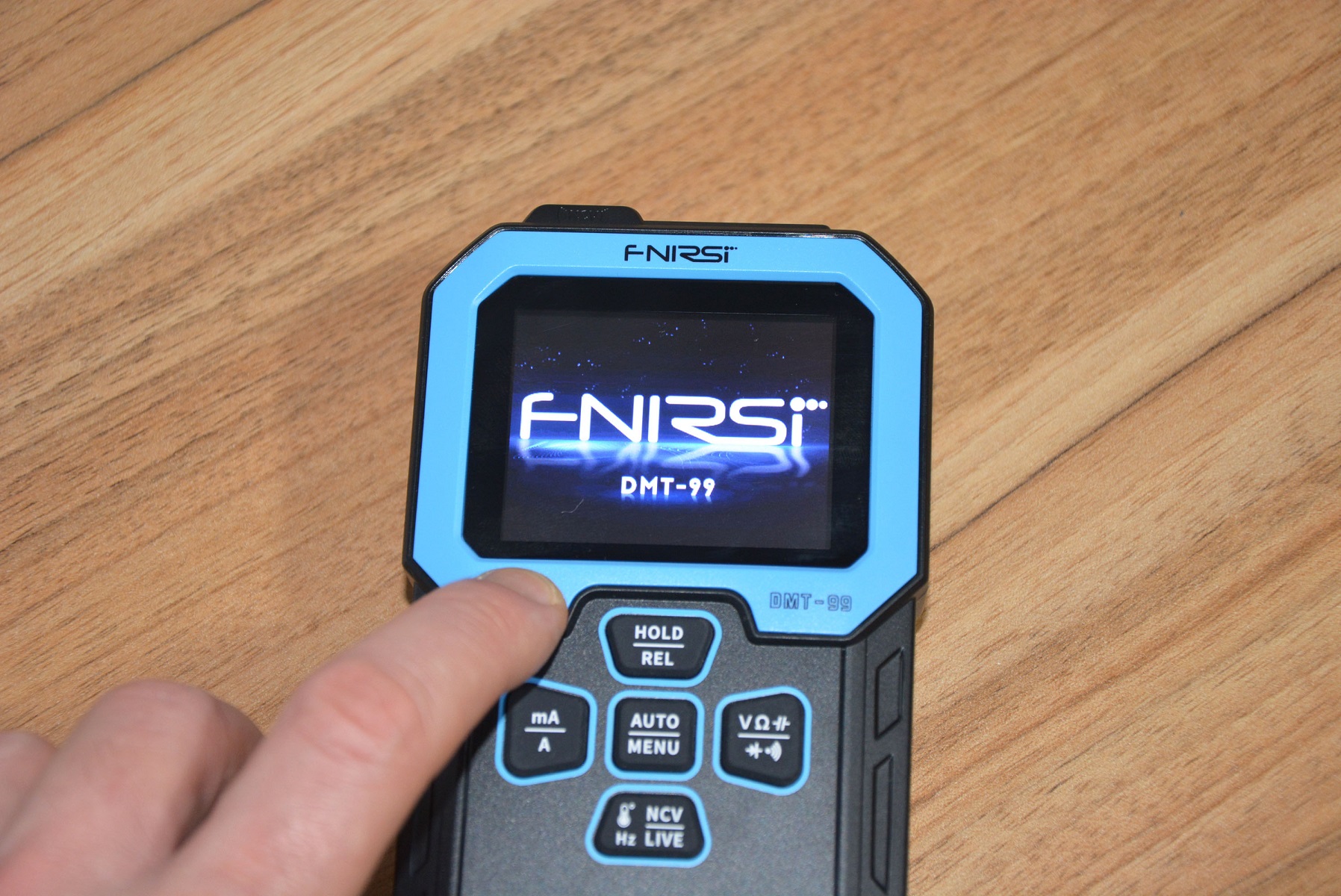

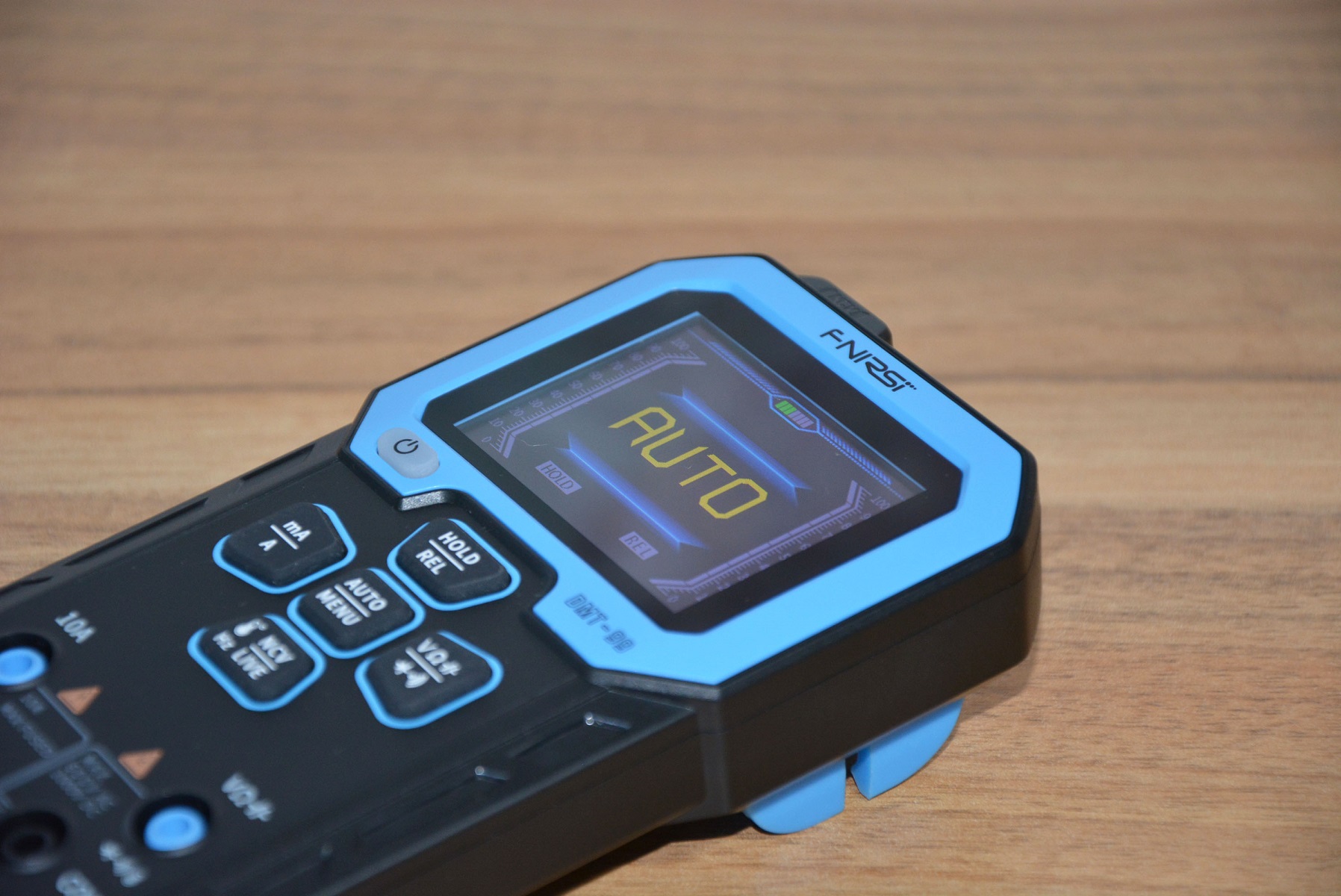

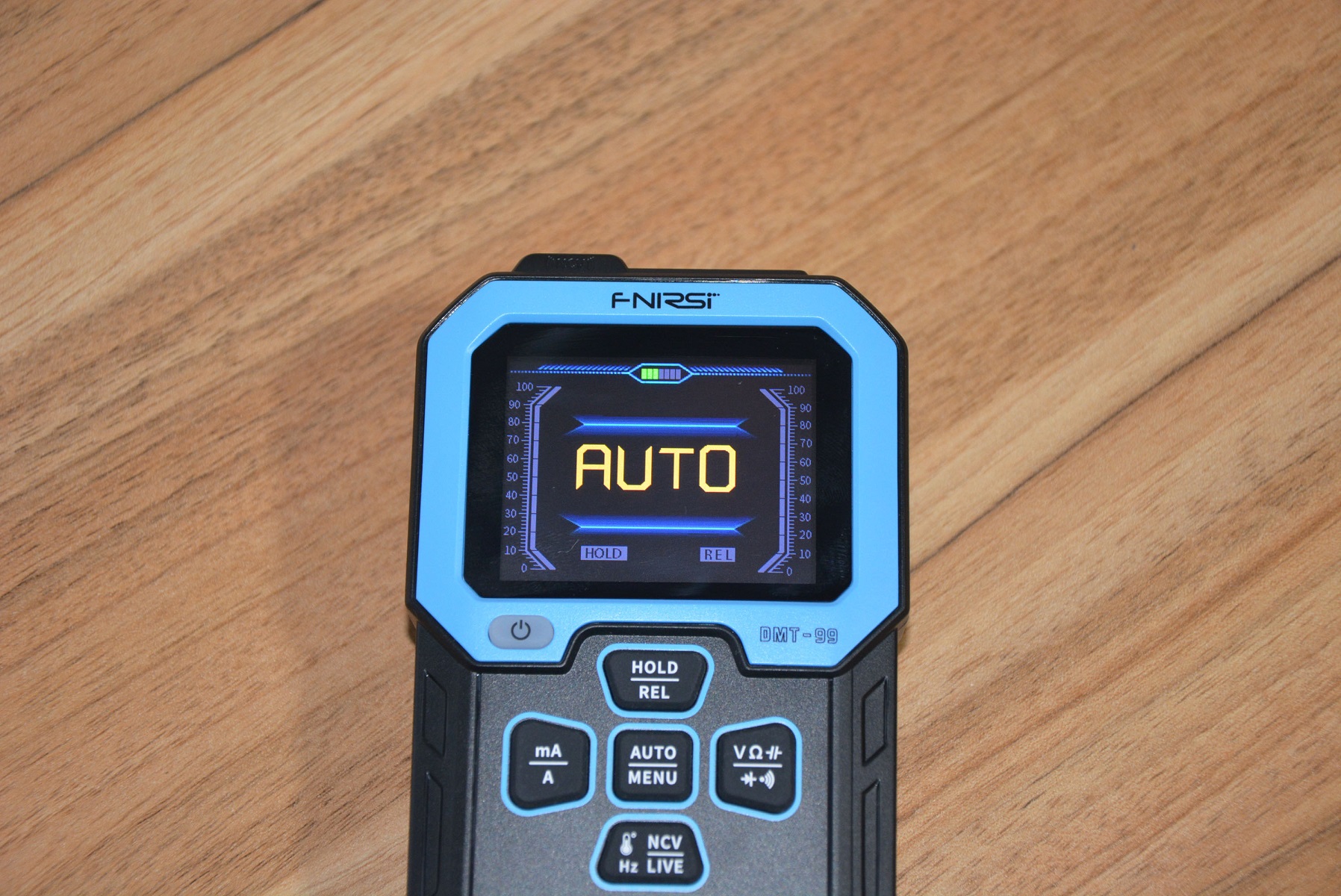

Включается DMT-99 двухсекундным удержанием кнопки с коротким звуковым сигналом и демонстрацией заставки. Далее он сразу переходит в автоматический режим выбора видов измерений. В верхней части экрана размещается индикатор состояния заряда аккумулятора, а по бокам шкала с разметкой от 0 до 100.

Экран с хорошей контрастностью, высота символов 8 мм. Углы обзора хорошие, кроме двух направлений. Если смотреть со стороны верхнего и нижнего углов, то картинка заметно тускнеет. Со стороны правых верхнего и нижнего такого эффекта не наблюдается.

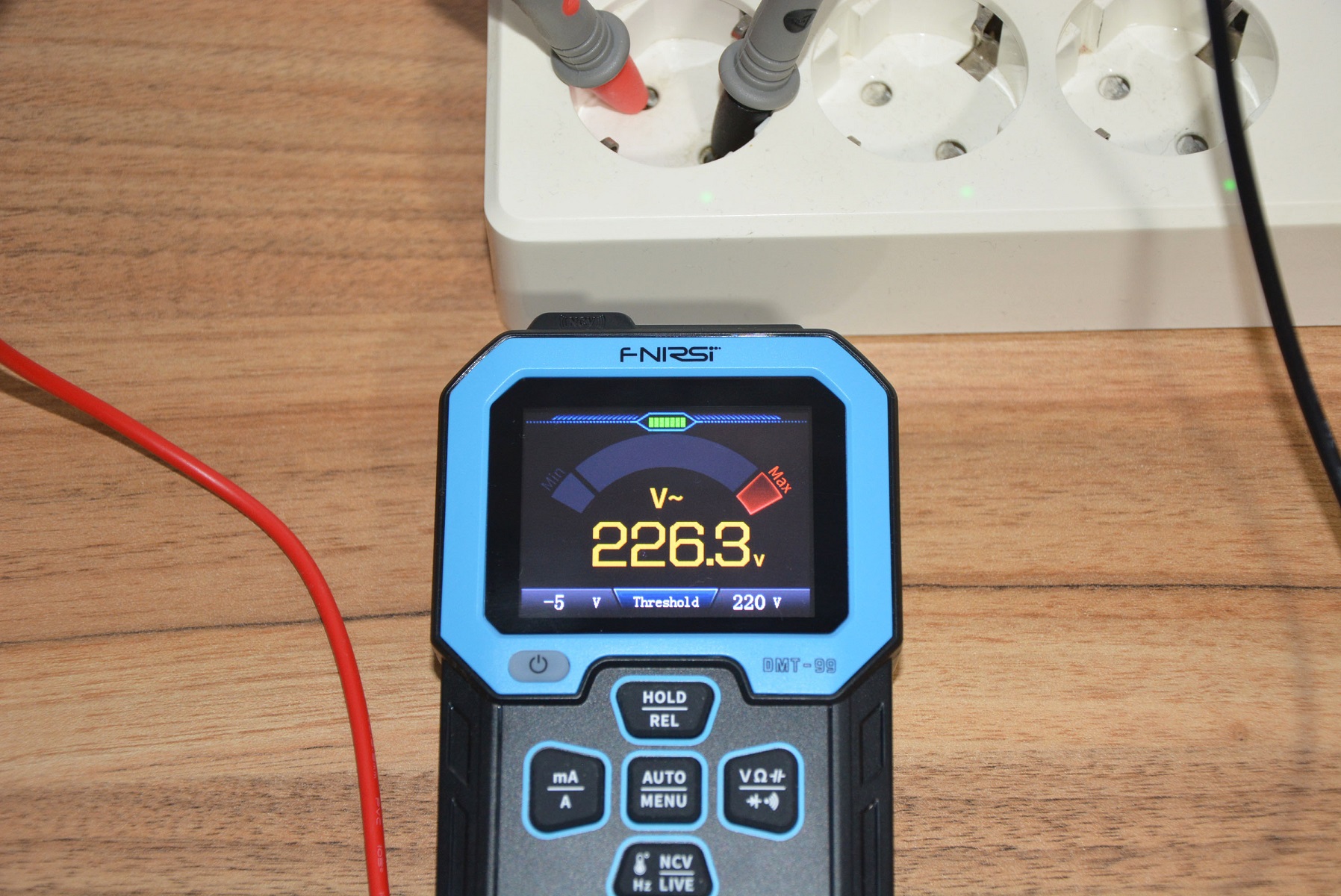

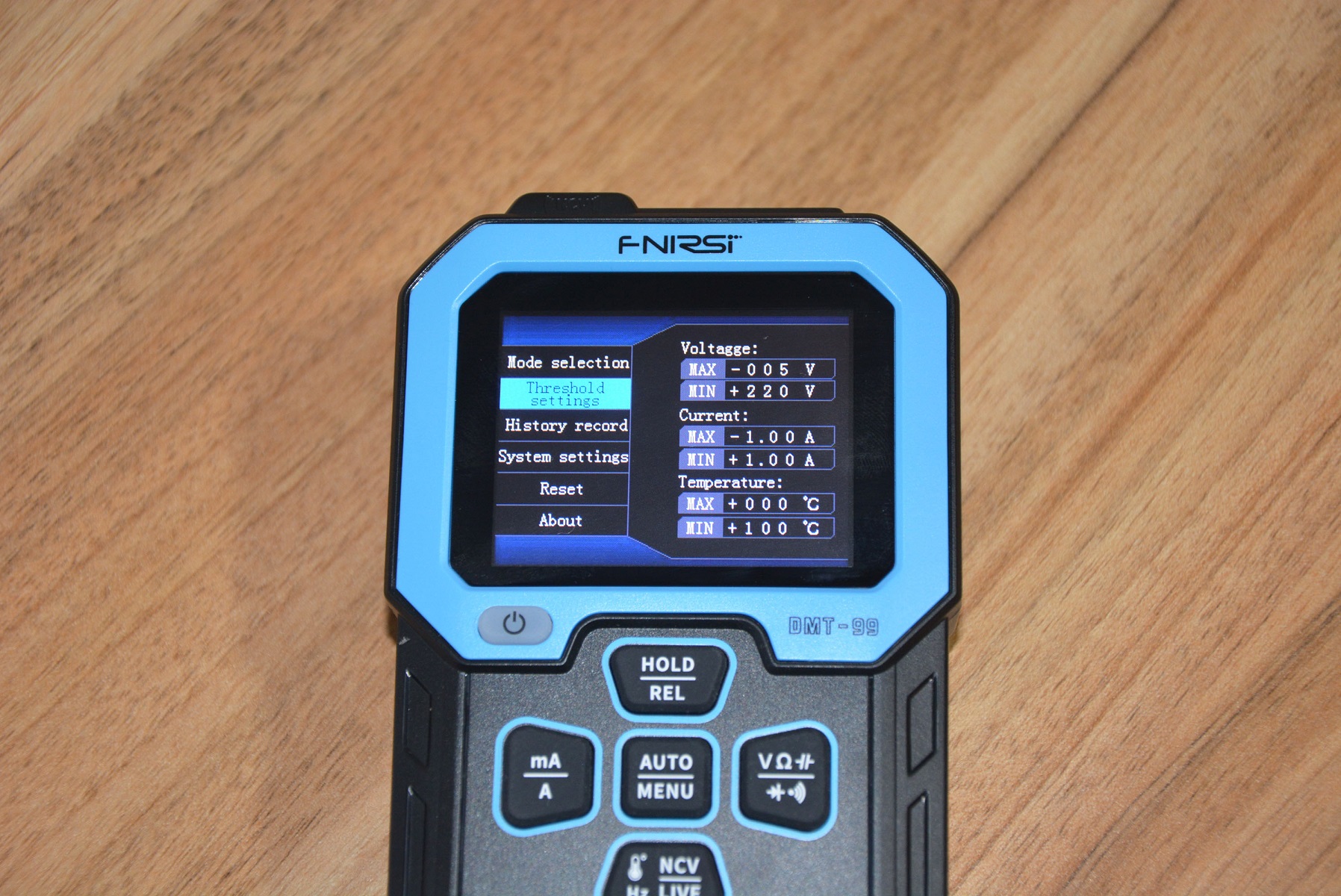

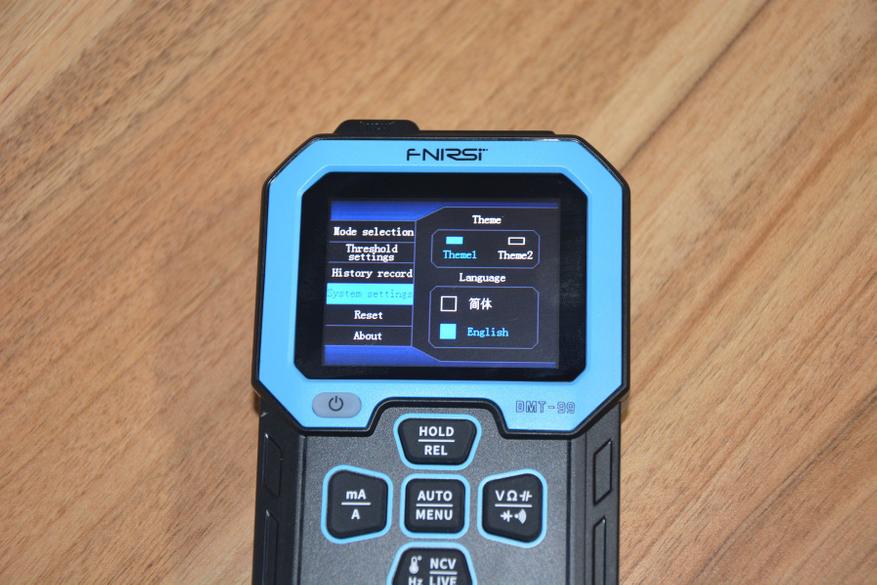

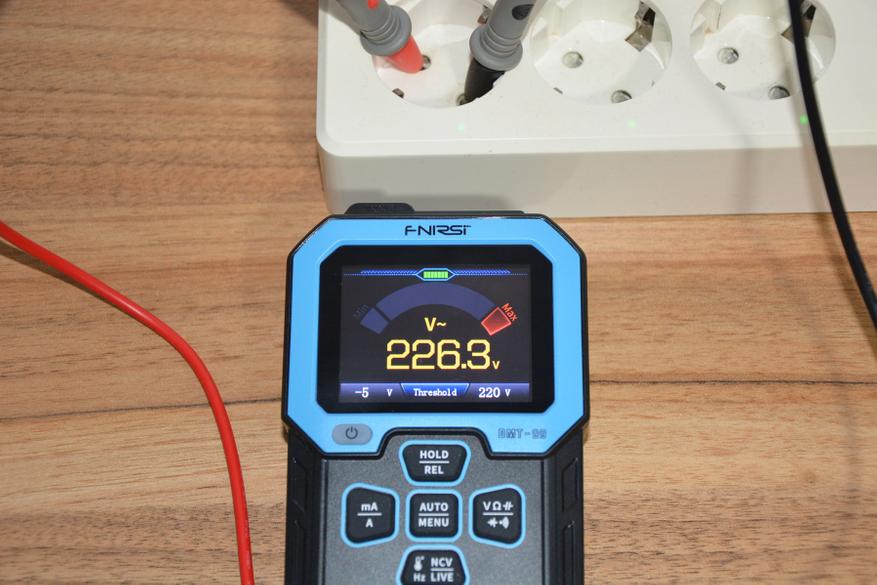

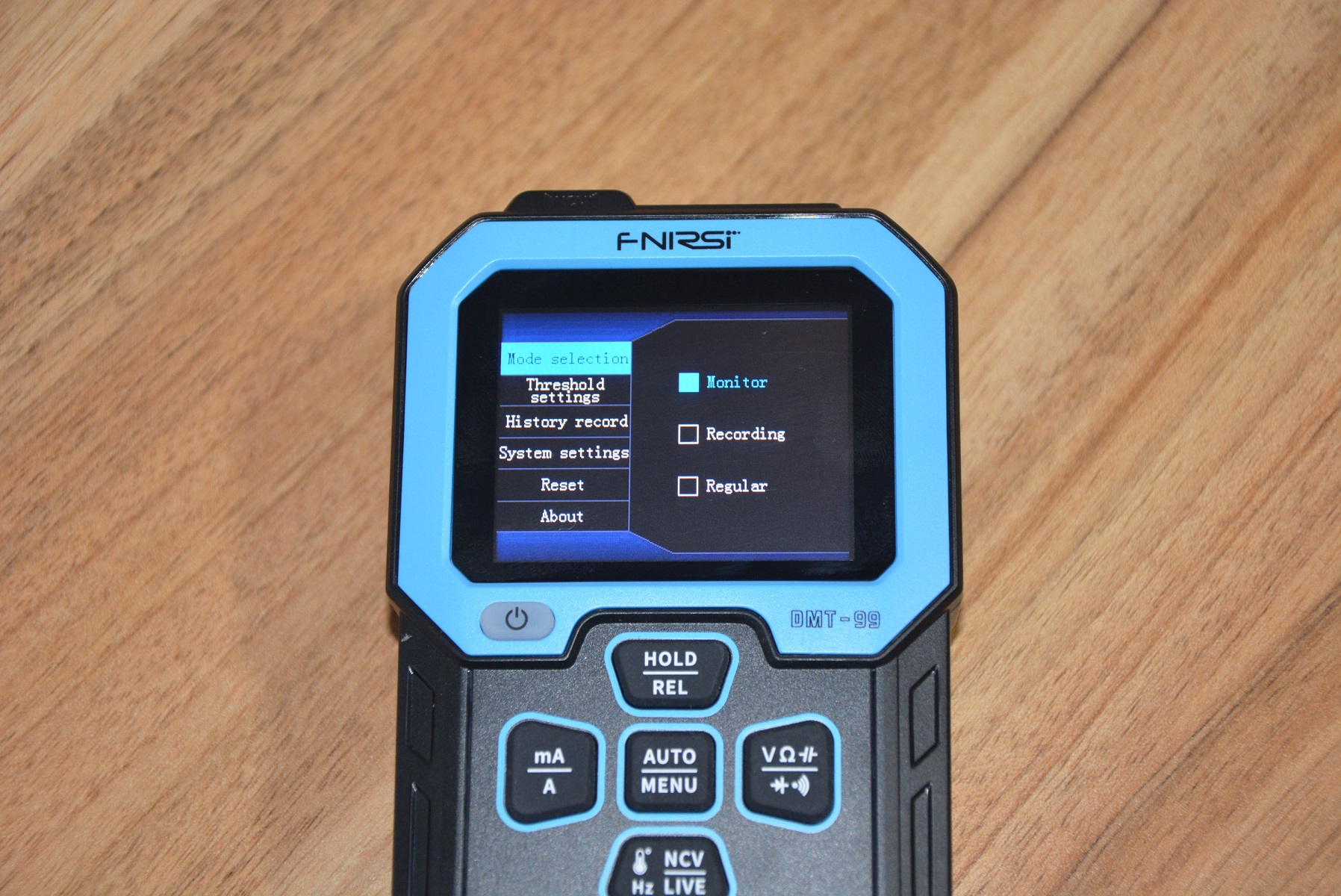

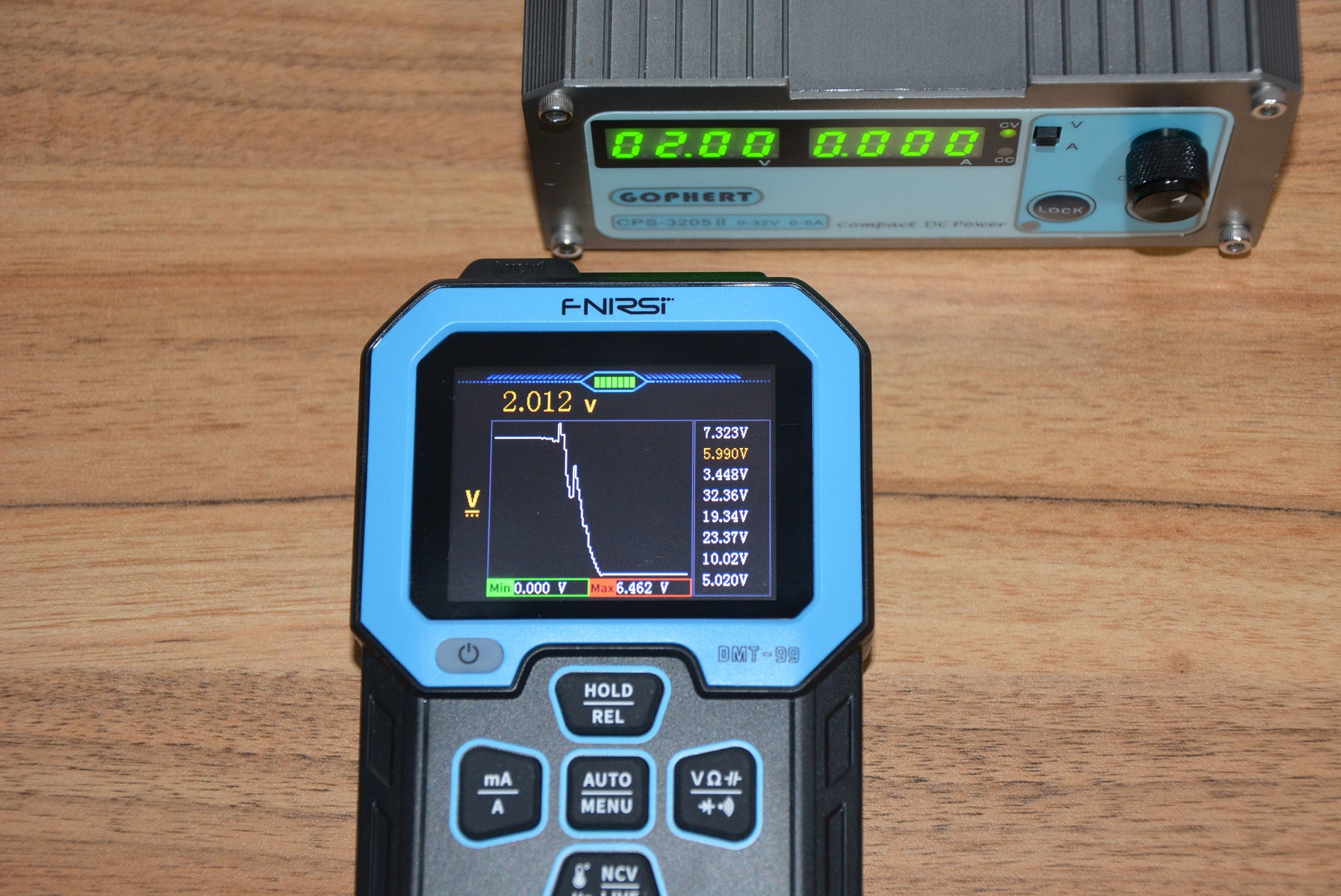

Сразу заглянем в меню мультиметра, зажав на пару секунд кнопку в центре — Auto/Menu. Надо сказать, что это первый из не дорогих мультиметров, где есть такая возможность. С левой стороны экрана выпадает список пунктов. Боковыми кнопками выбираем нужное и подтверждаем кнопкой Меню. В первом пункте по списку можно выбрать один из трех основных режимов работы мультиметра — обычные измерения, запись любых измеряемых величин с графиком и режим мониторинга выхода за установленные границы напряжения, тока и температуры со звуковым сигналом. Интересная и полезная функция, например, если нужно отследить температуру нагрева какого-то узла схемы. Границы контролируемых величин задаются во втором пункте меню.

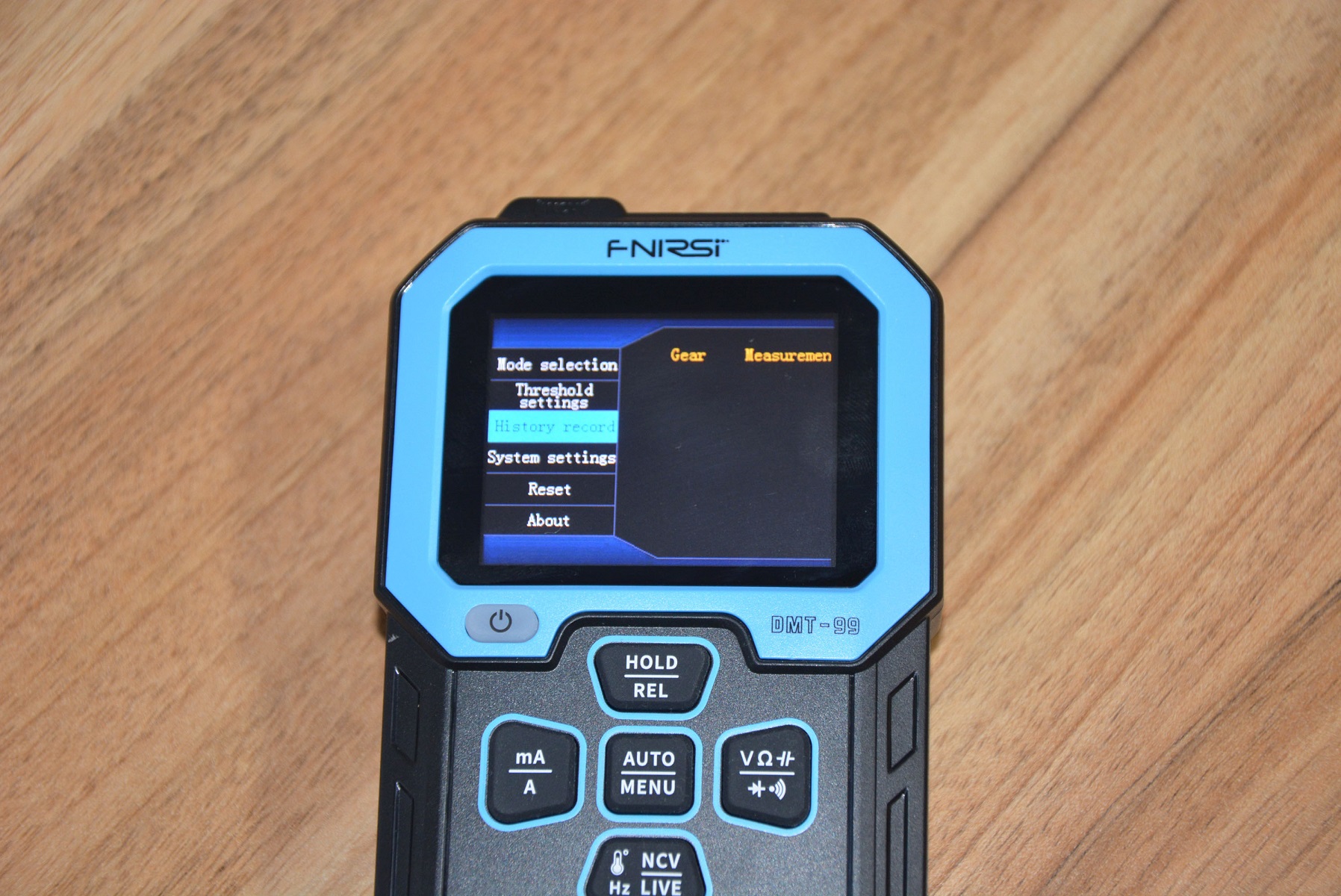

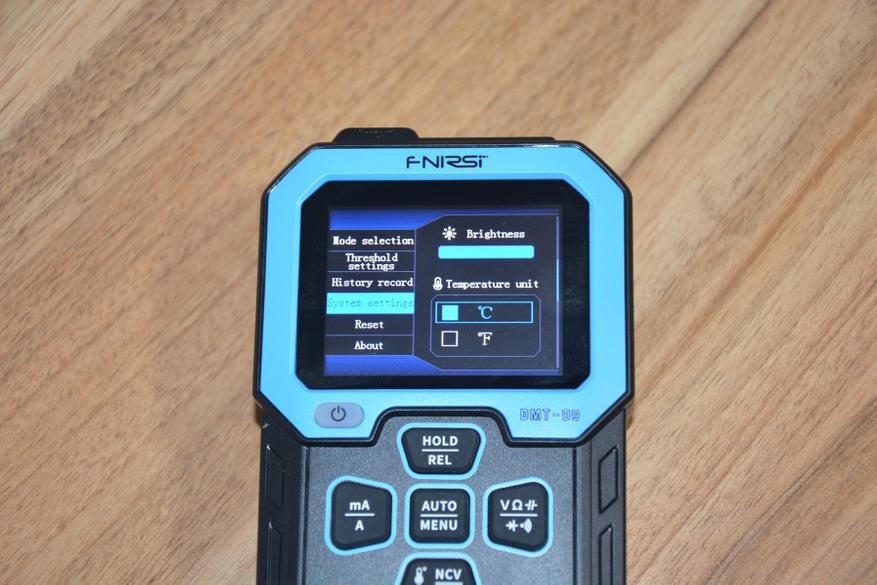

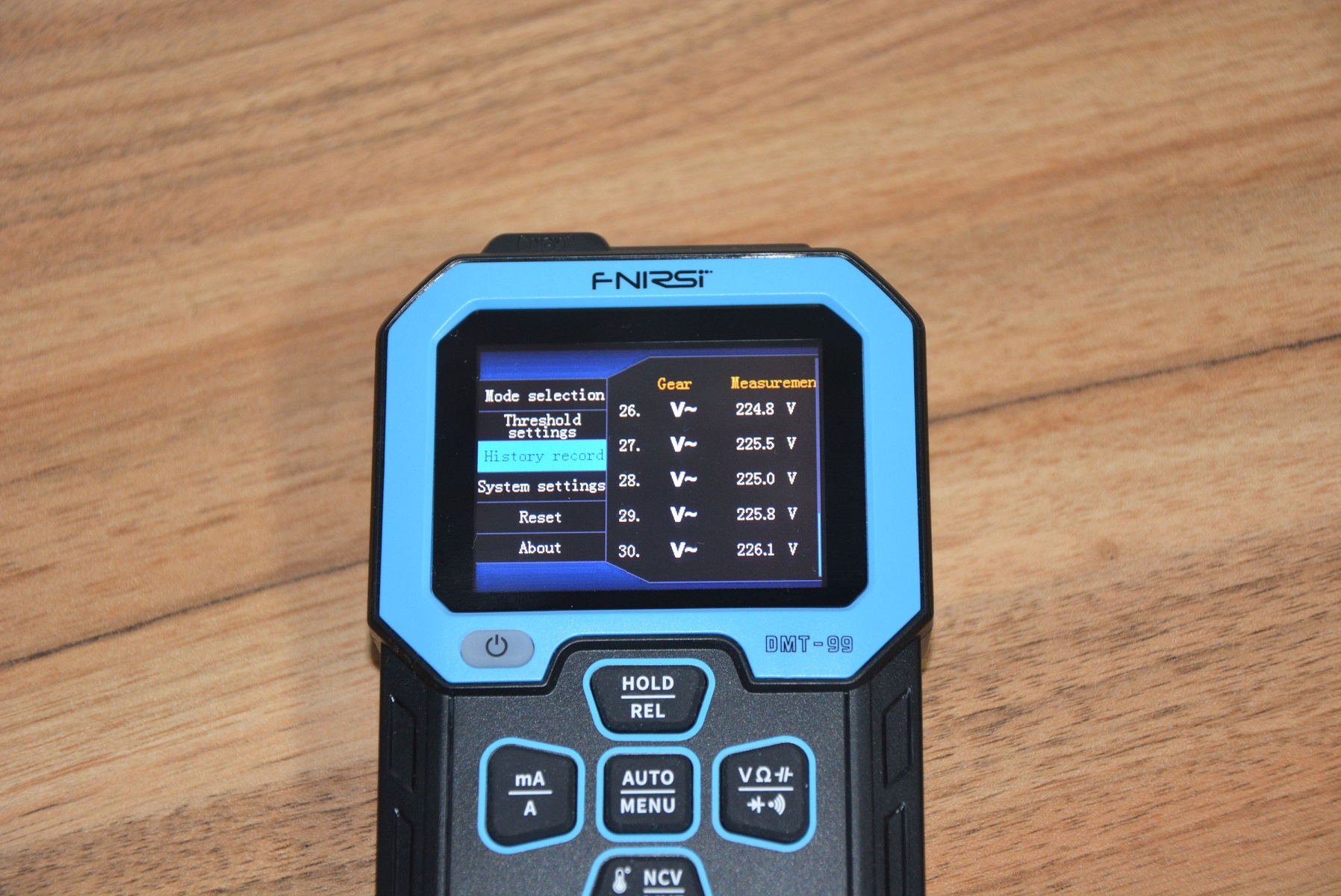

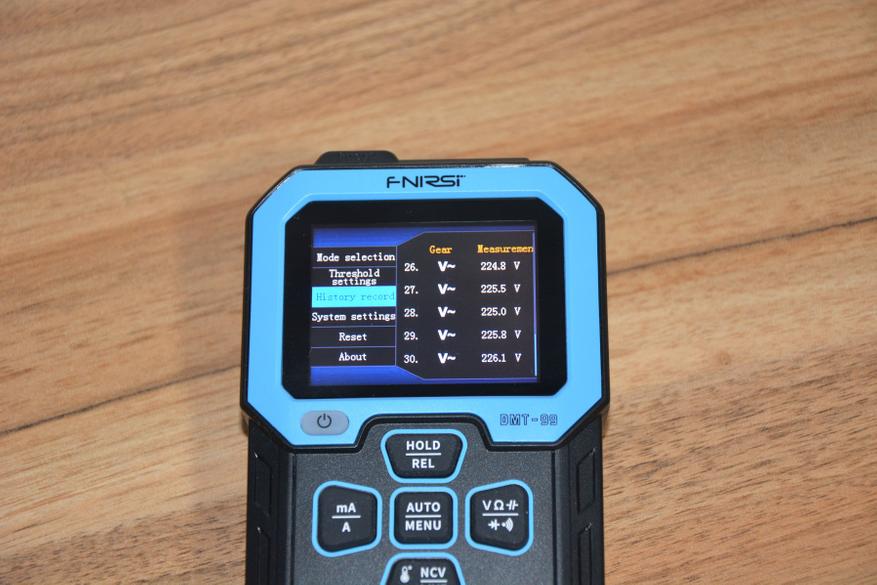

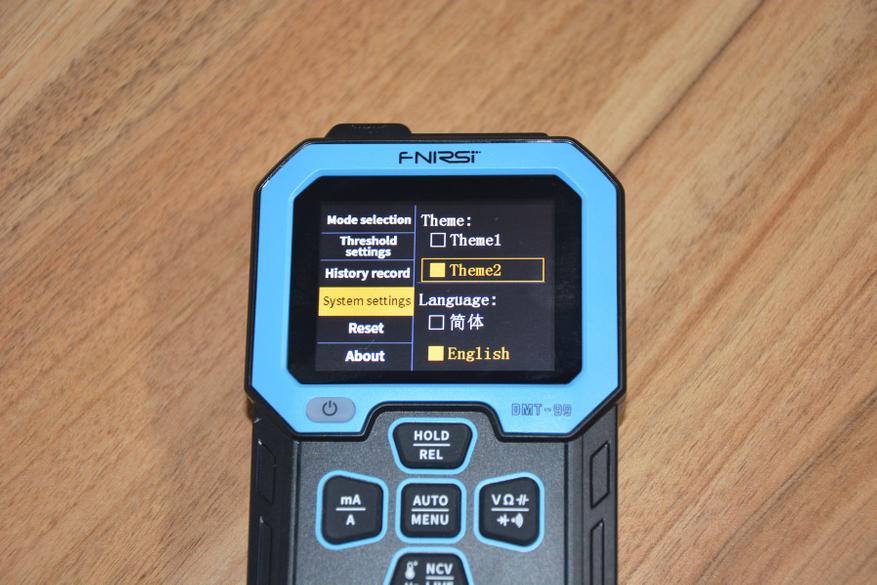

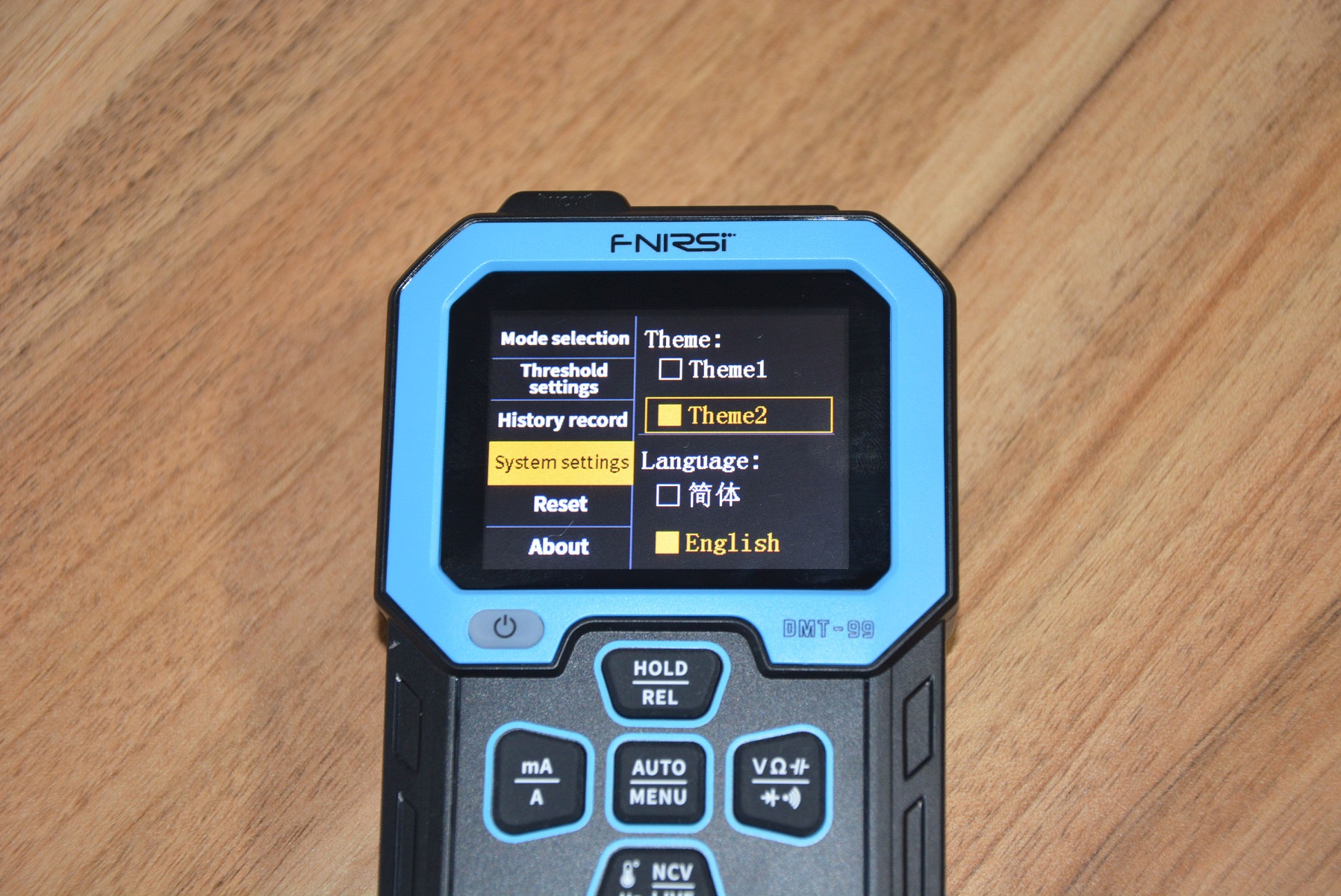

Далее пункт сохраненных записей. Во время измерения нажатием кнопки Меню сохраняем данные. Всего можно сделать 30 записей, новые записываются вместо самых первых. В пункте системных установок можно выбрать тему оформления графики на экране, выбрать китайский или английский язык, отрегулировать яркость экрана, выбрать единицы измерения температуры и установить время задержки отключения мультиметра или отключить эту функцию вовсе.

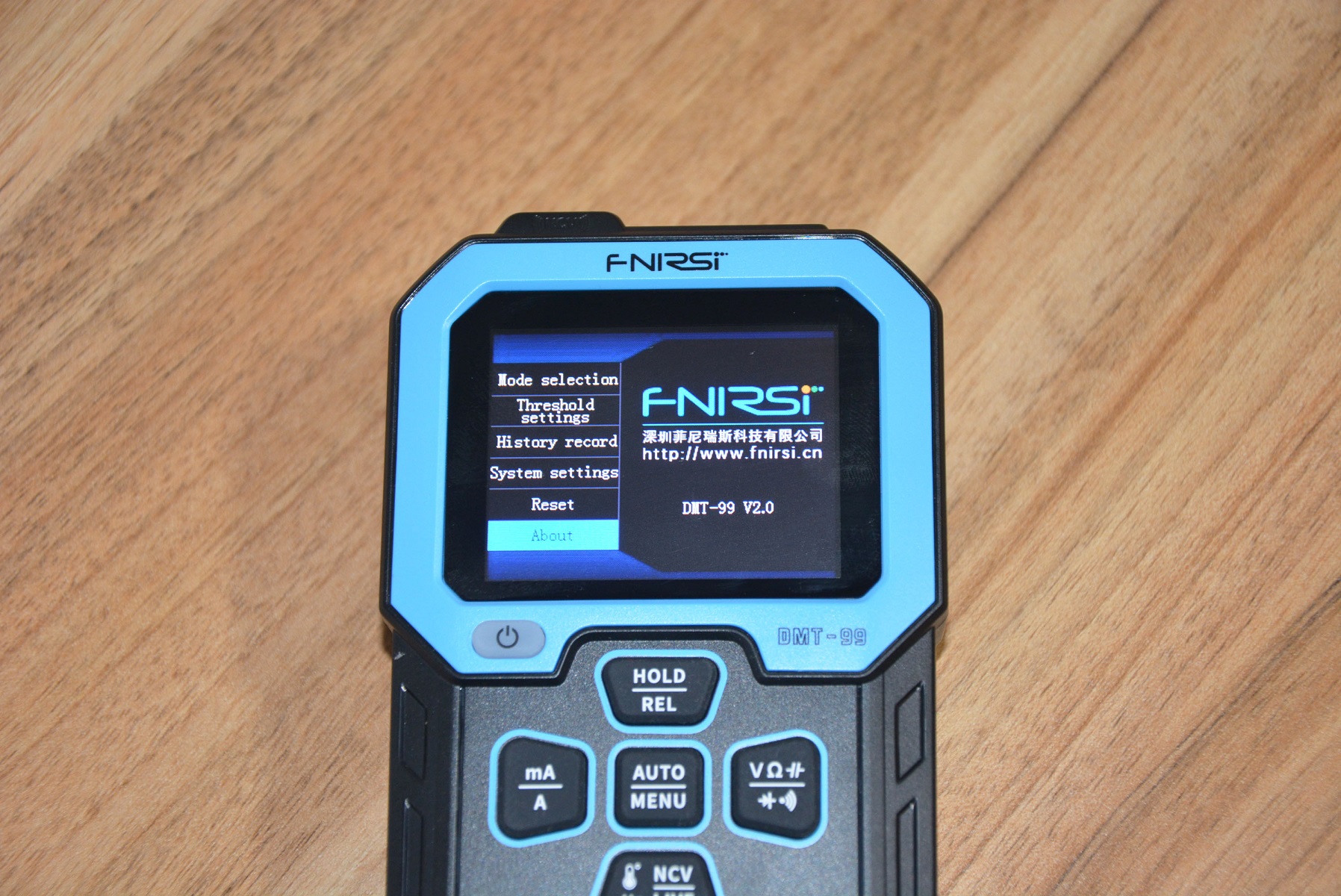

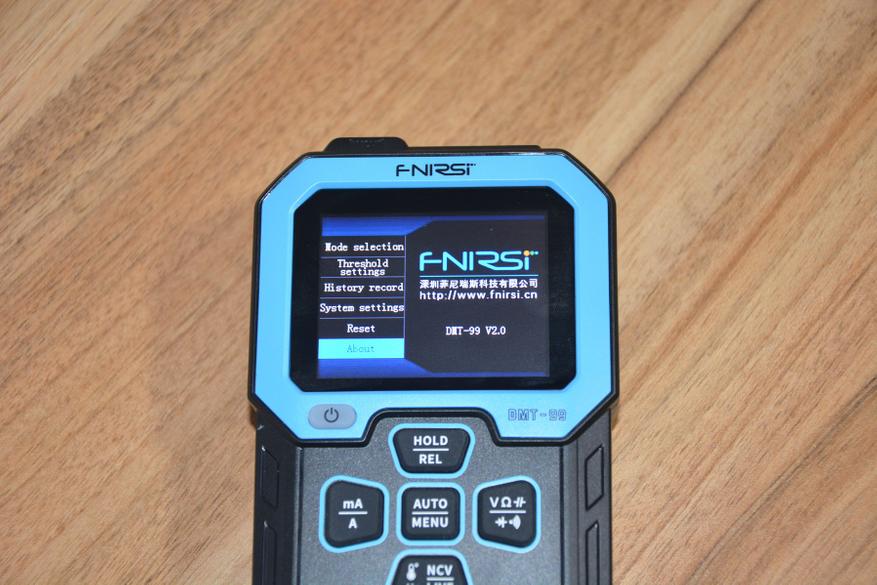

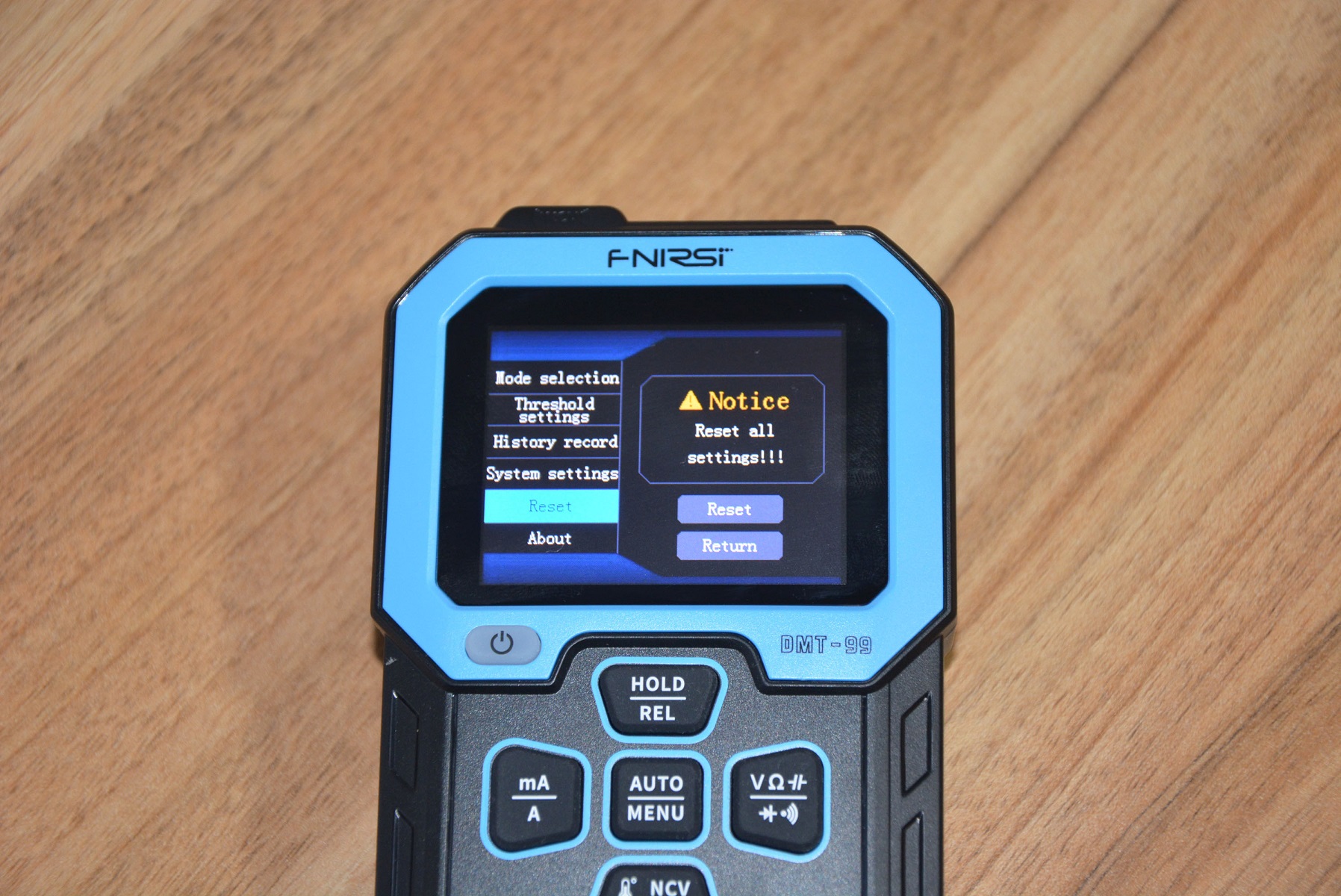

В предпоследнем пункте можно сбросить все настройки до заводских, а в последнем проверить версию ПО. Из коробки установлена версия 2.0. В дальнейшем перешил до версии 2.2. Из изменений заметил, что тест бесконечности стал мгновенным. Новую прошивку можно скачать здесь вместе с коротким видеороликом о процедуре перепрограммирования. Сложного ничего нет.

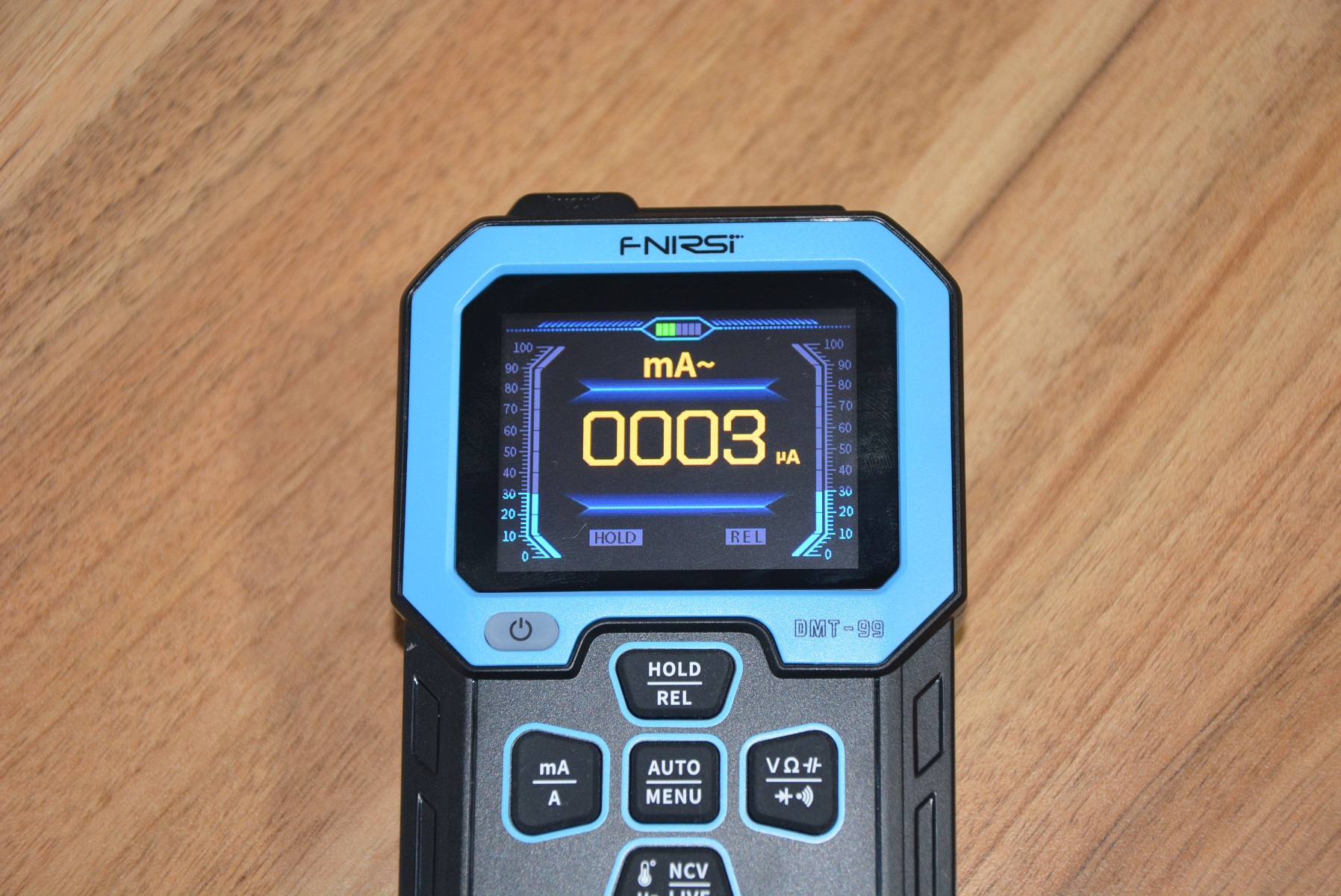

Гнезд для измерения силы тока в мультиметре два — нижнее левое для тока до 1 Ампера, верхнее левое — до 10 Ампер. Режим измерения силы тока выбирается левой кнопкой. Сначала mA, A постоянного, потом mA, A переменного тока. Автоматического выбора токового режима при подключении щупов в токовые гнезда нет. Показания можно заморозить кнопкой Hold.

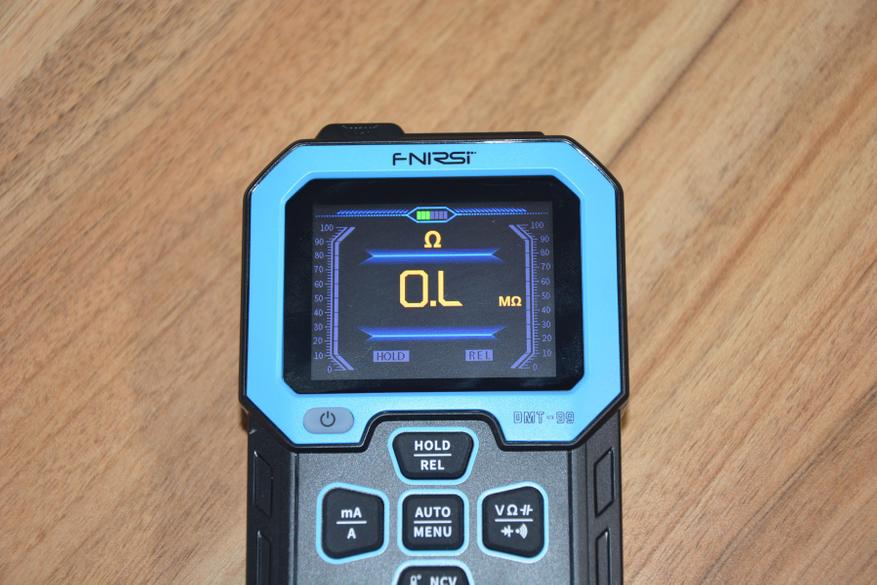

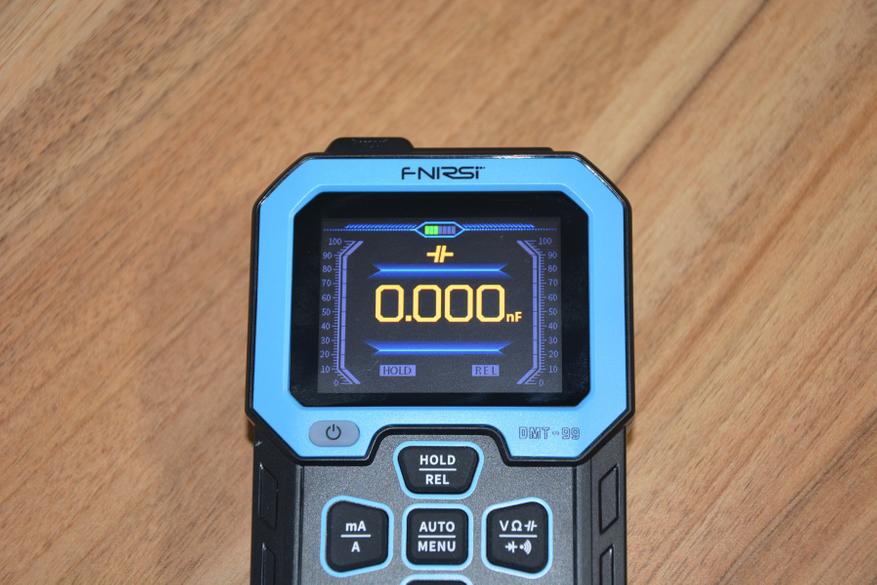

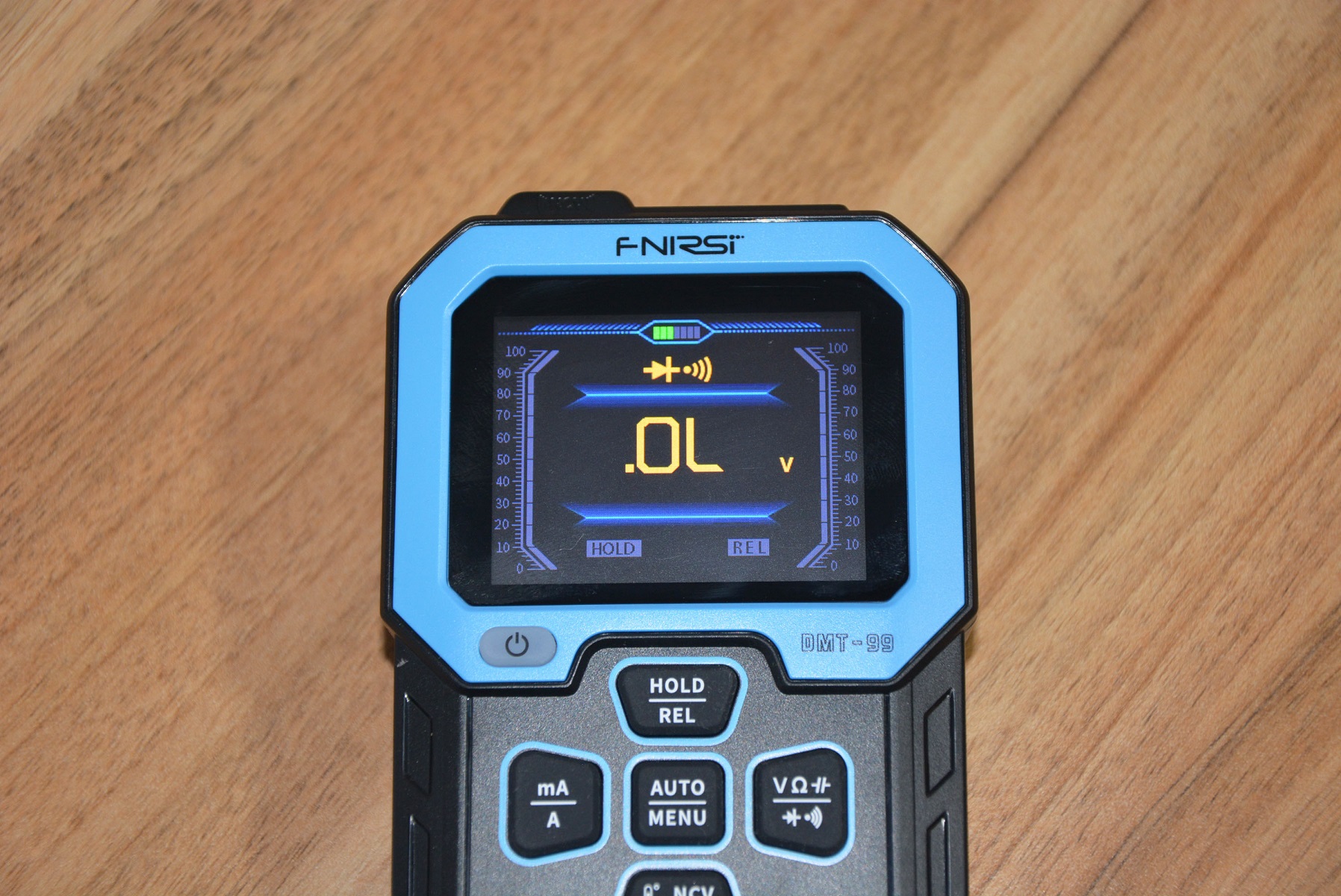

В автоматическом режиме можно делать не все виды измерений. Можно измерять постоянное/переменное напряжение, измерять сопротивление одновременно с тестом бесконечности. Автомат работает с очень незначительной задержкой. Левой кнопкой так же можно выбрать режим измерений напряжения, но здесь еще отдельно можно выбрать измерение сопротивления без звукового сигнала как при тесте бесконечности, измерение емкости, режим проверки диодов с тестом бесконечности. Тут он работает без задержки.

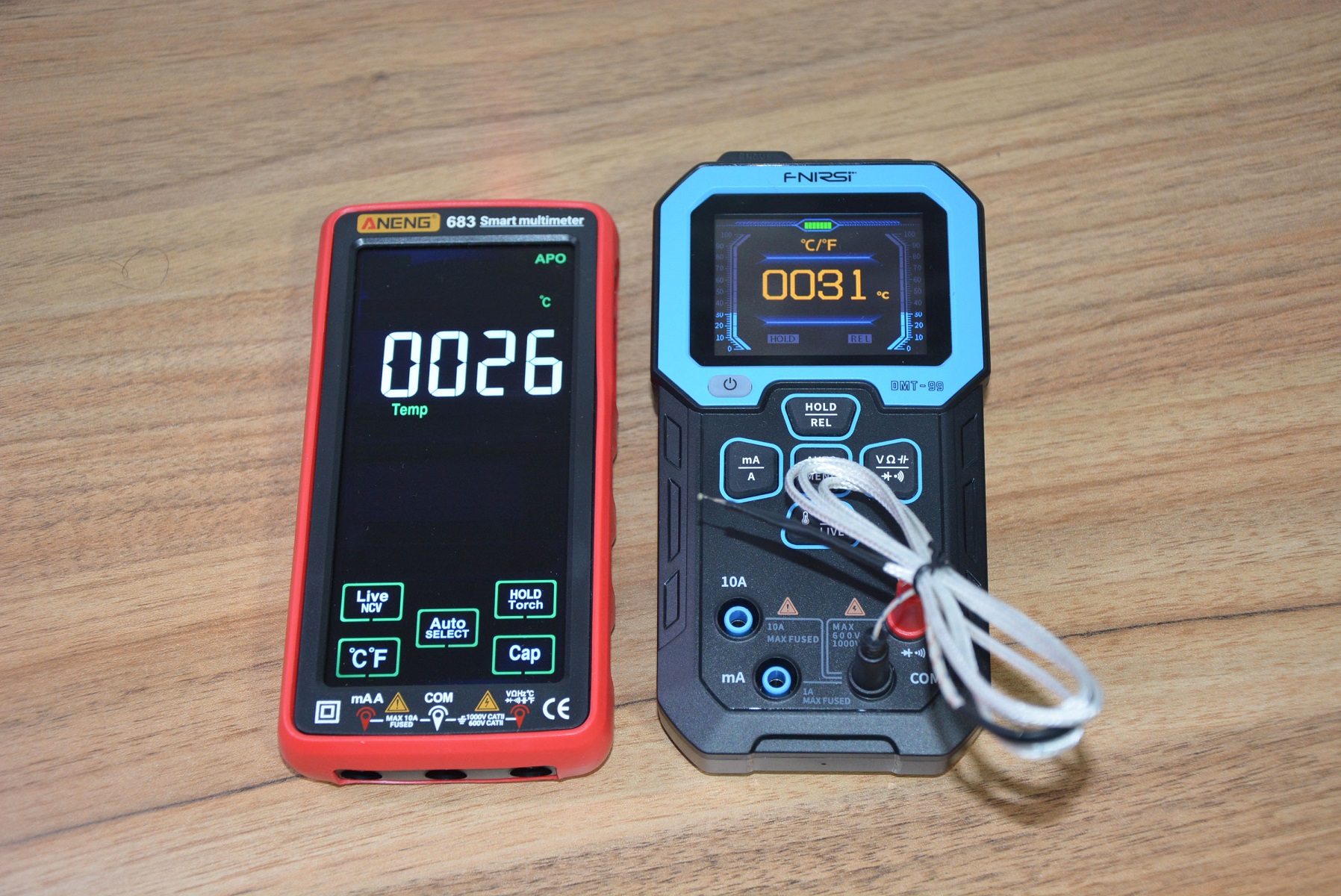

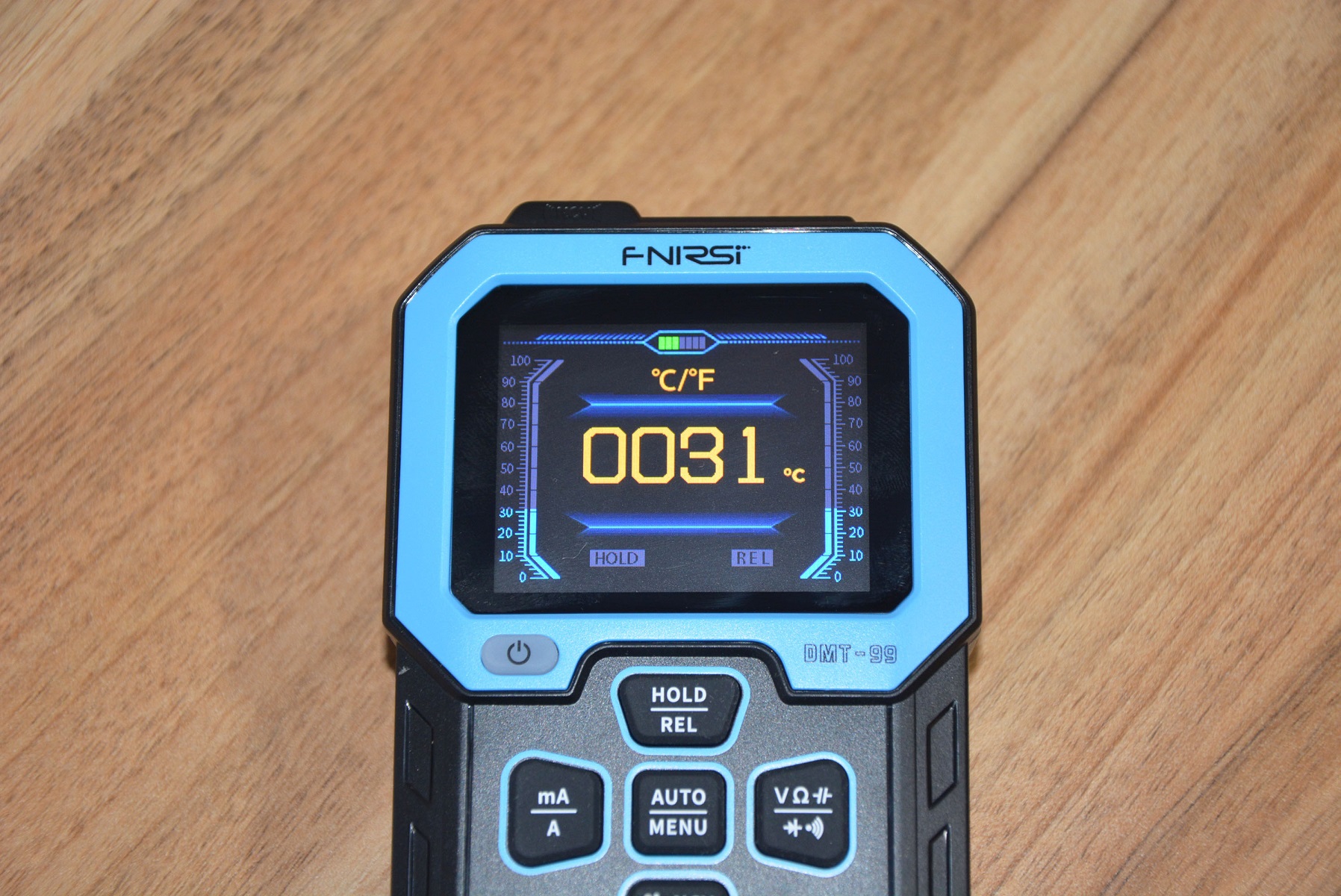

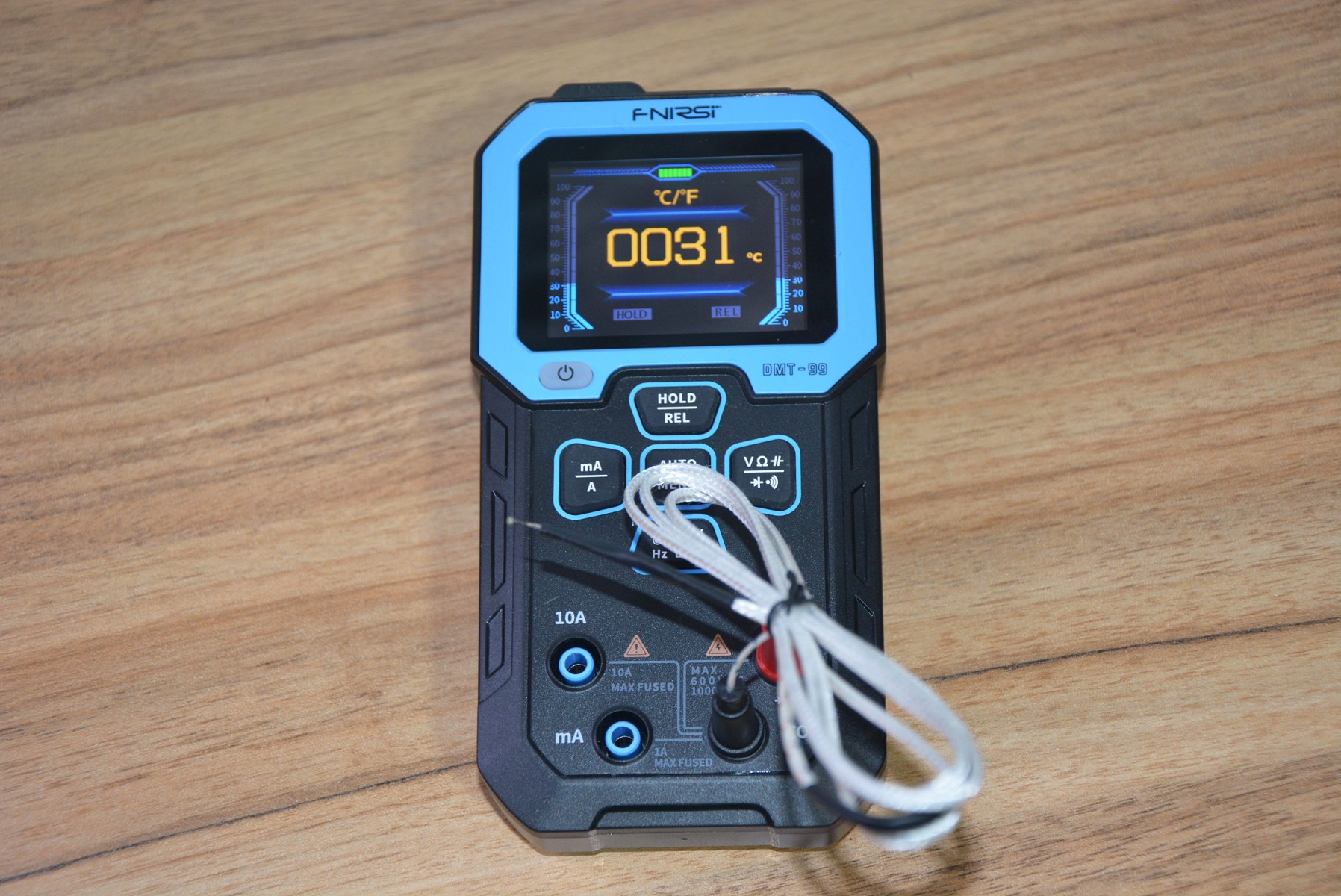

Ну, и нижней кнопкой выбирается режим измерения температуры. Вот как раз к этому режиму у меня возникли вопросы. Во-первых термопары в комплекте нет. Во-вторых, показания термометра что со внутреннего датчика, что со внешней термопары от другого мультиметра завышены на несколько градусов. Температура в квартире 26.

Ну, и плавно переходим к тестам. Тут же на этой кнопке измерение частоты, NCV и поиск фазного провода.

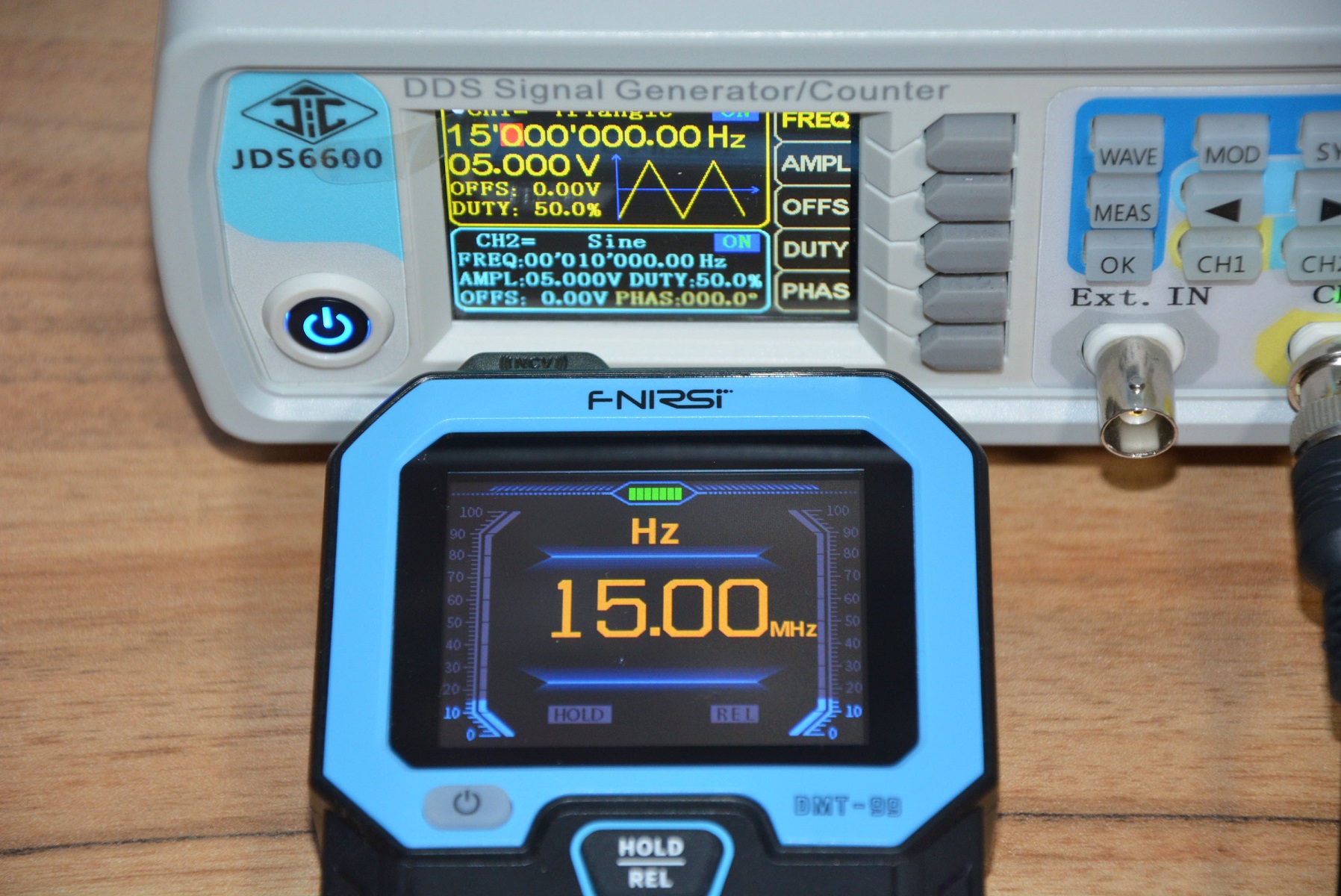

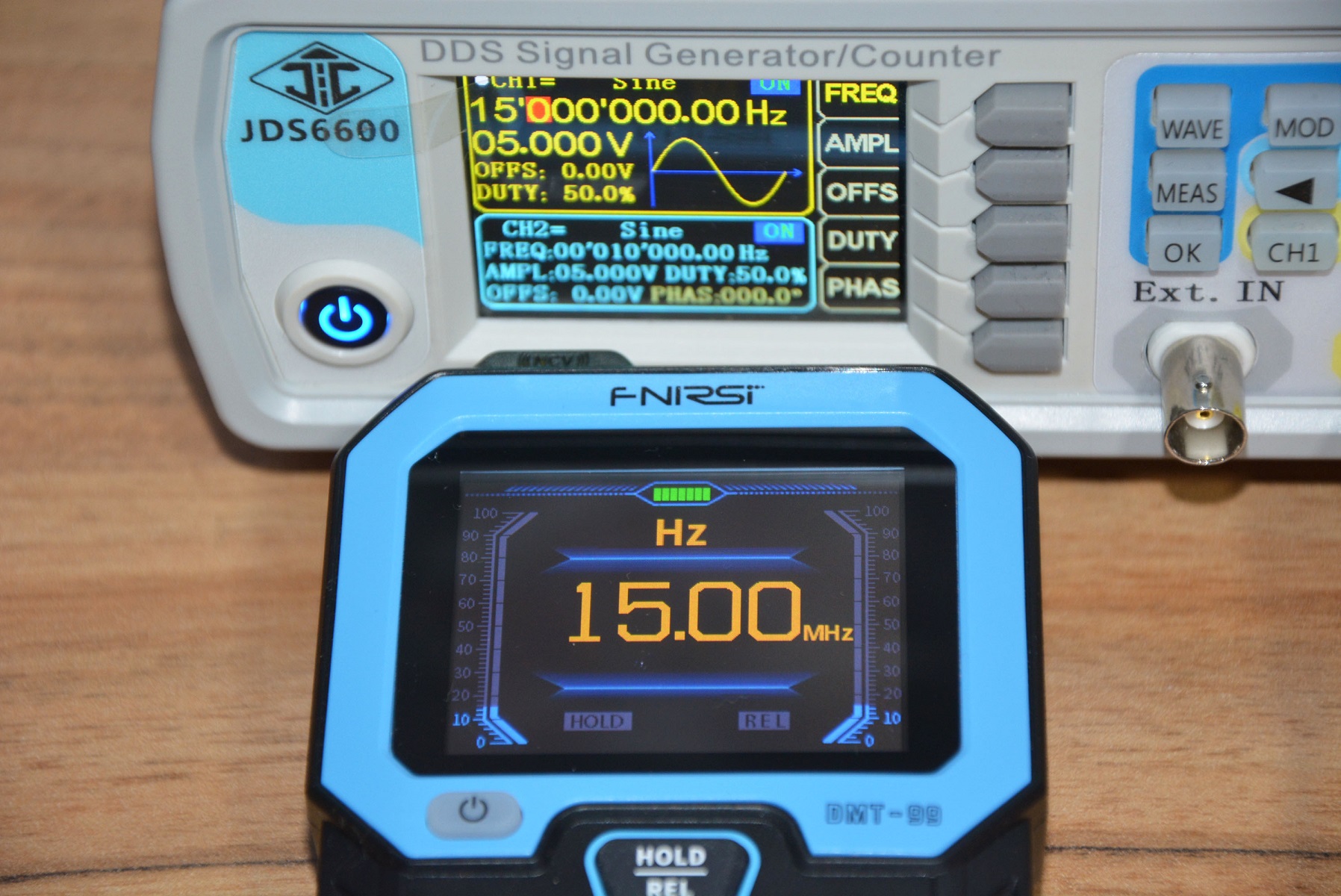

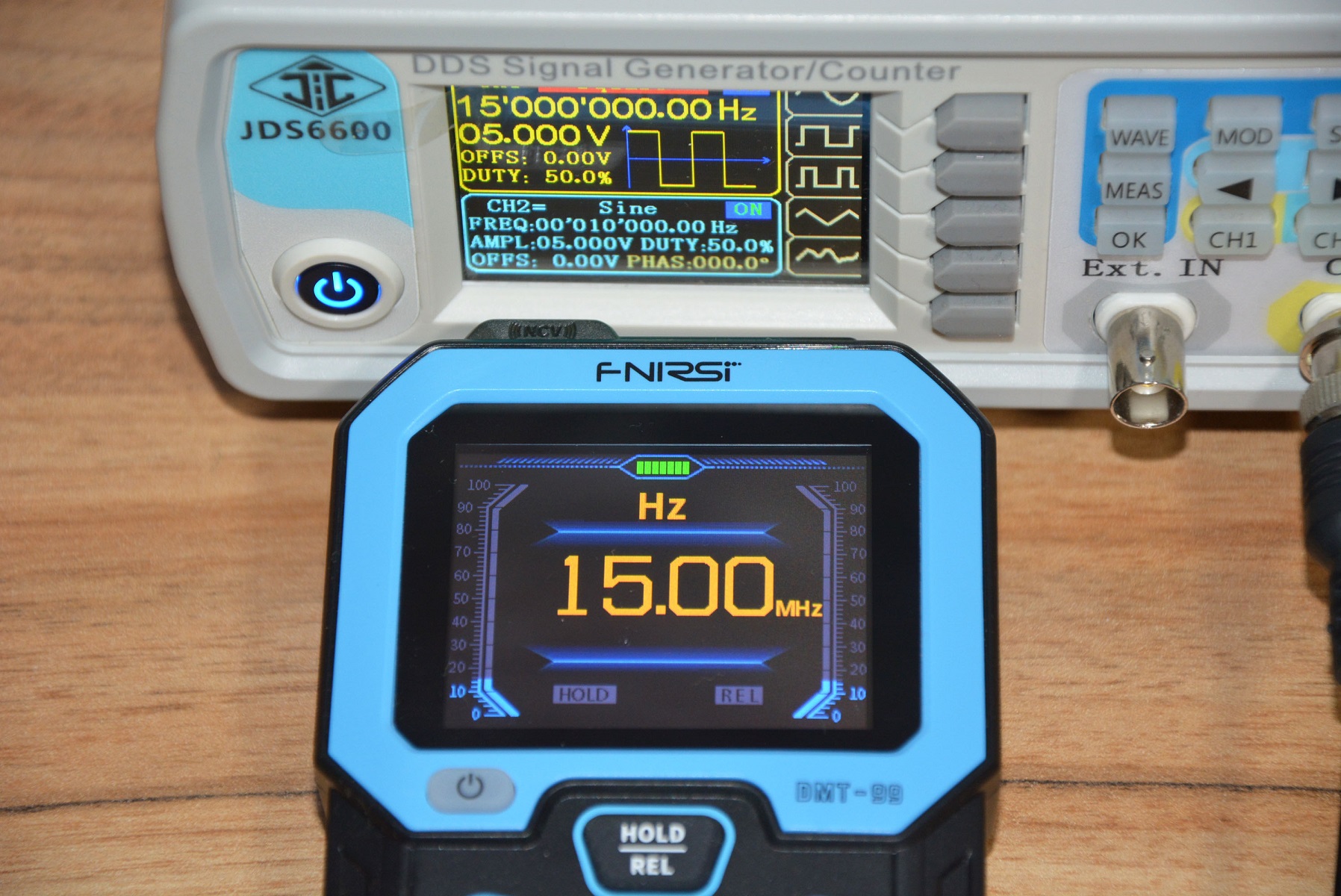

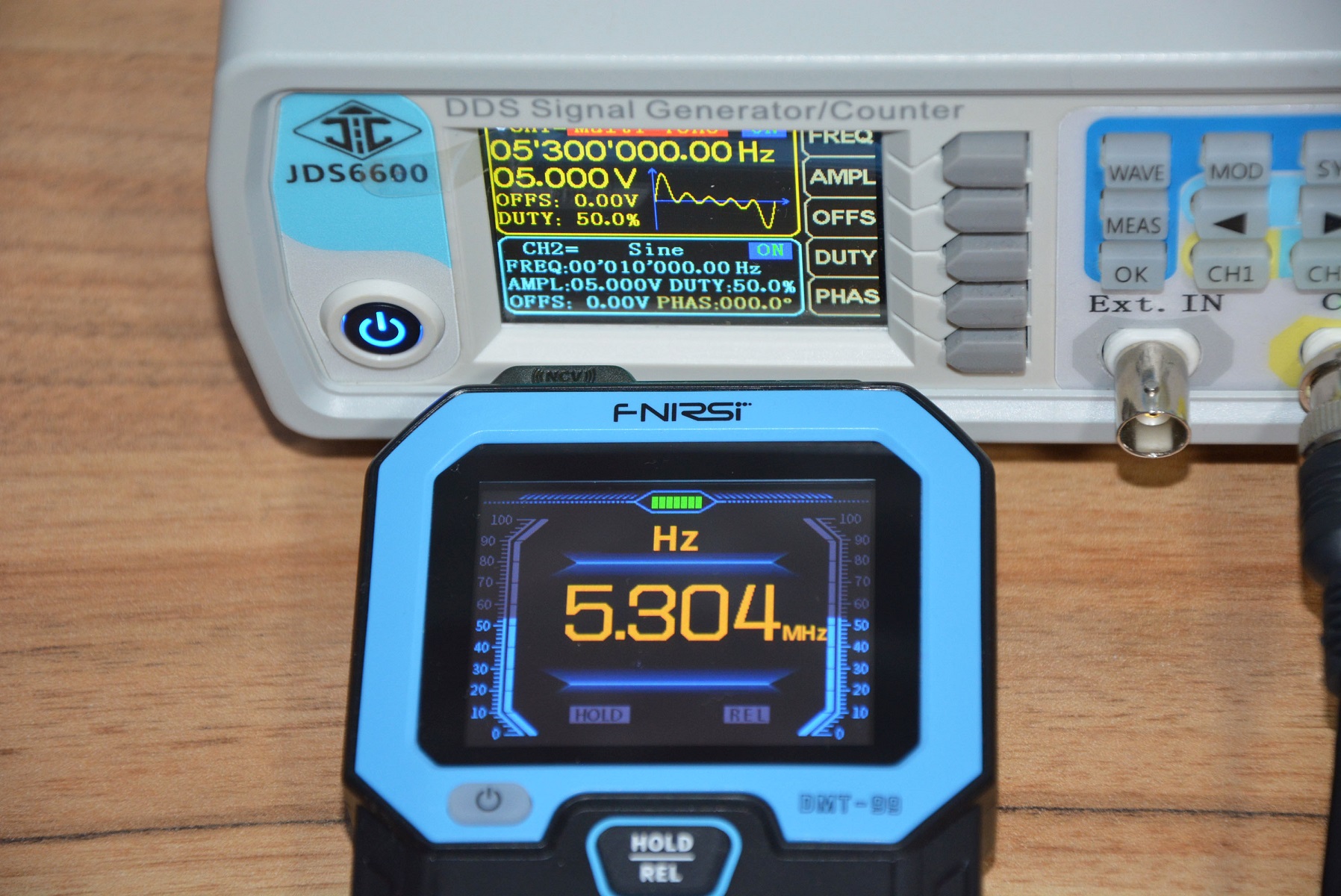

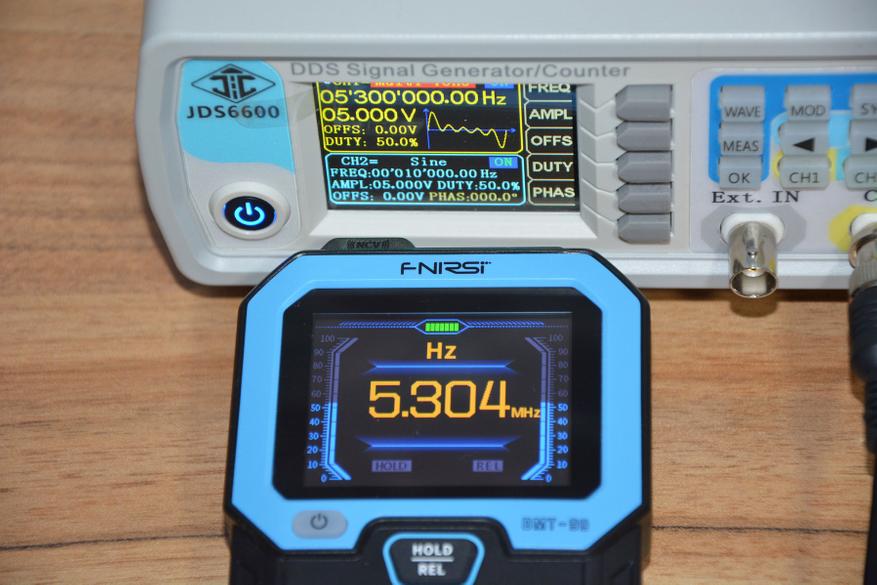

По части измерения частоты заявлен верхний предел 10 МГц. По факту измеряет синосоиду, меандр, треугольник и выше. Мой генератор имеет верхний предел 15 МГц. Мультиметр справляется не только на всех указанных формах сигнала, но и на сложных, хотя конечно же предел возможностей мультиметра тут поменьше.

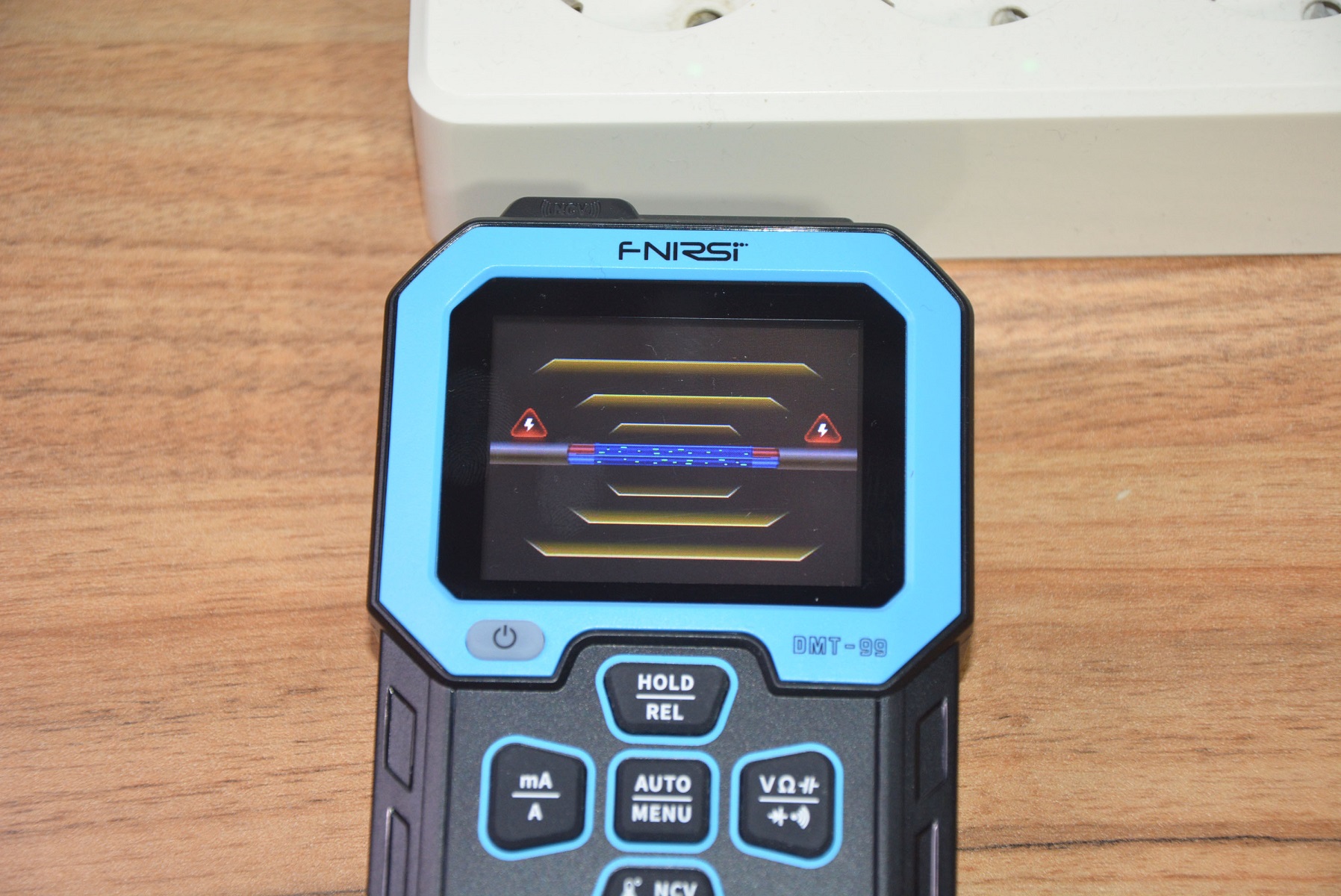

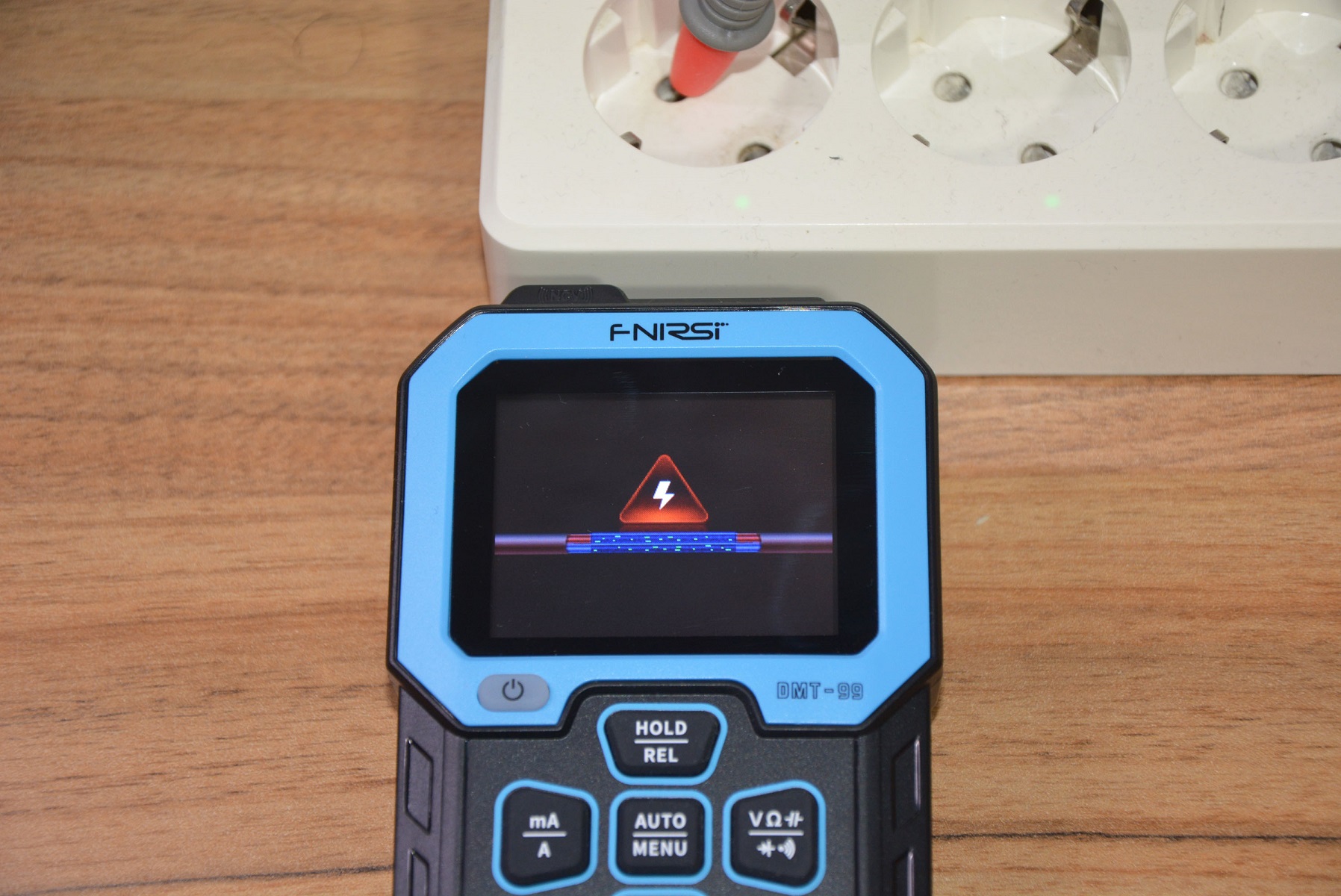

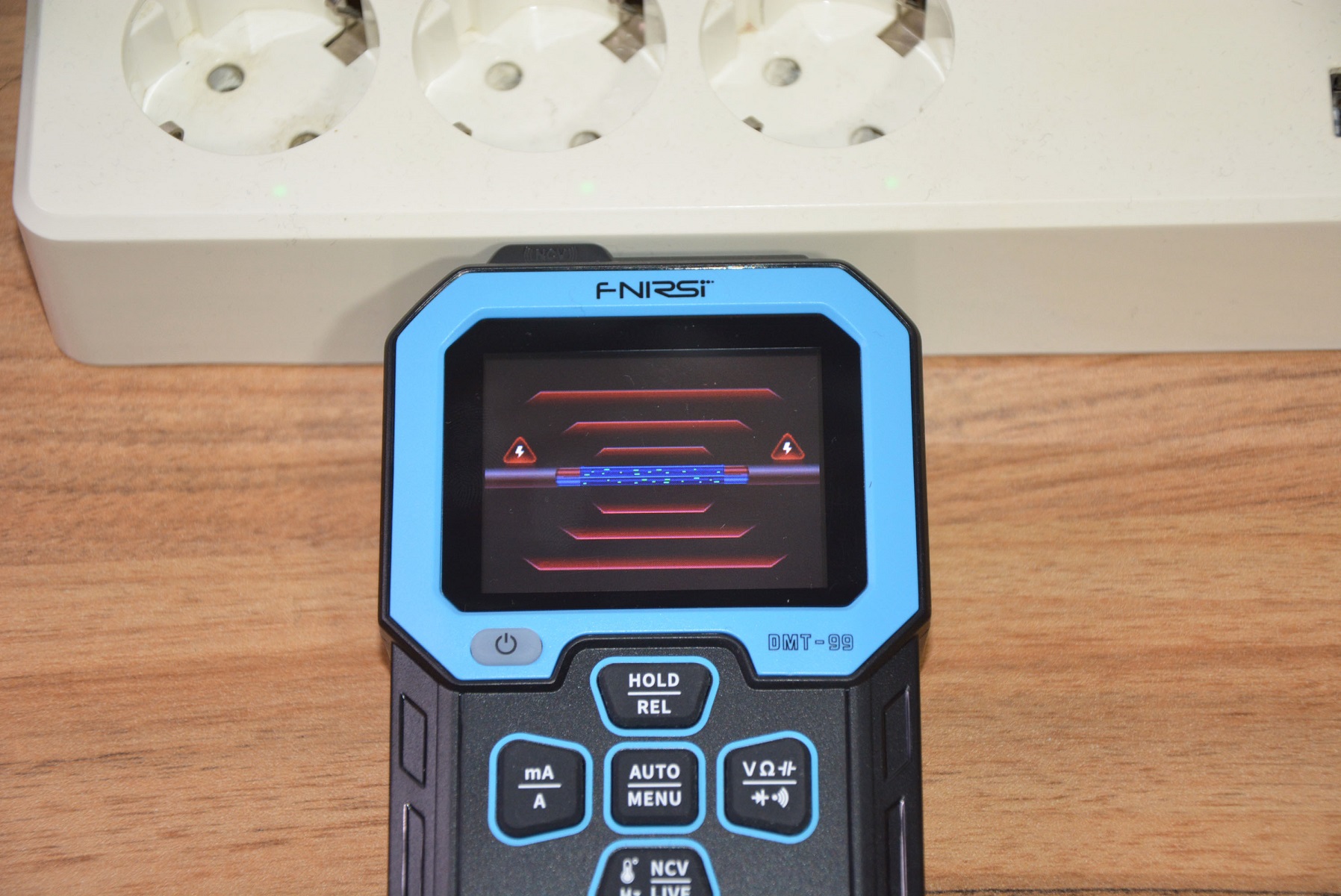

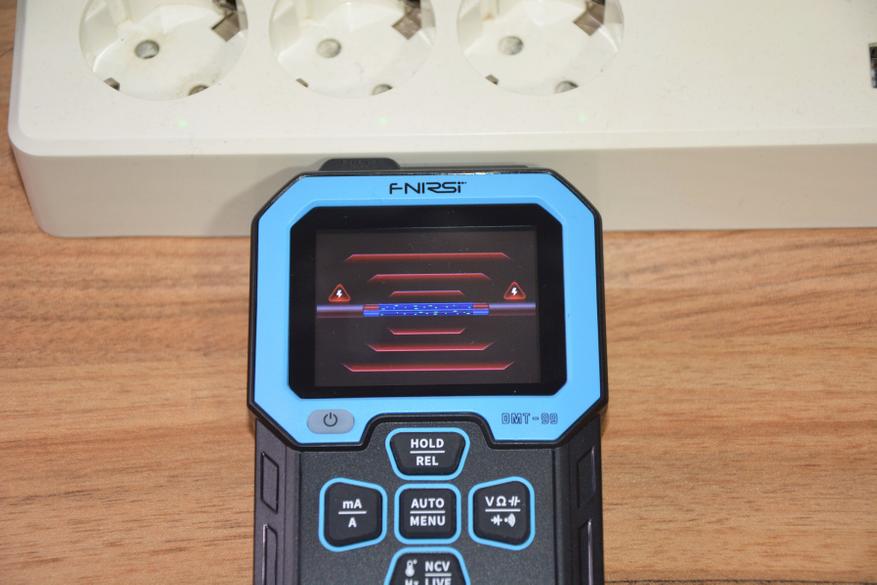

При бесконтактном обнаружении напряжения на экране пульсирующая анимация, по мере приближения к проводникам под напряжением меняющая свой цвет. При обнаружении фазного провода на экране просто проводник без анимации и предупредительная иконка.

Во всех остальных режимах мультиметр показал себя достойно. Расхождения с Aneng 683 минимальны. Разумеется, оба мультиметра не претендуют на роль абсолютных эталонов, но результаты дают практически идентичные.

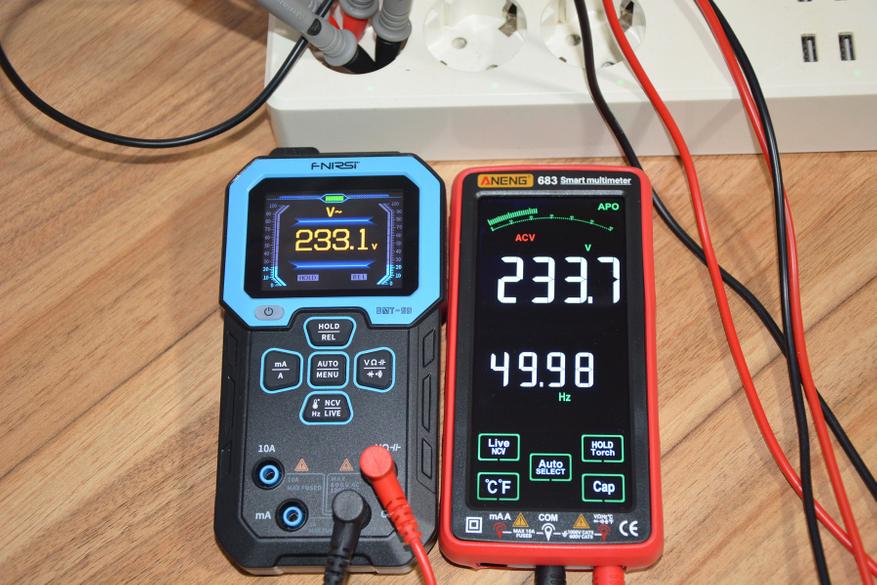

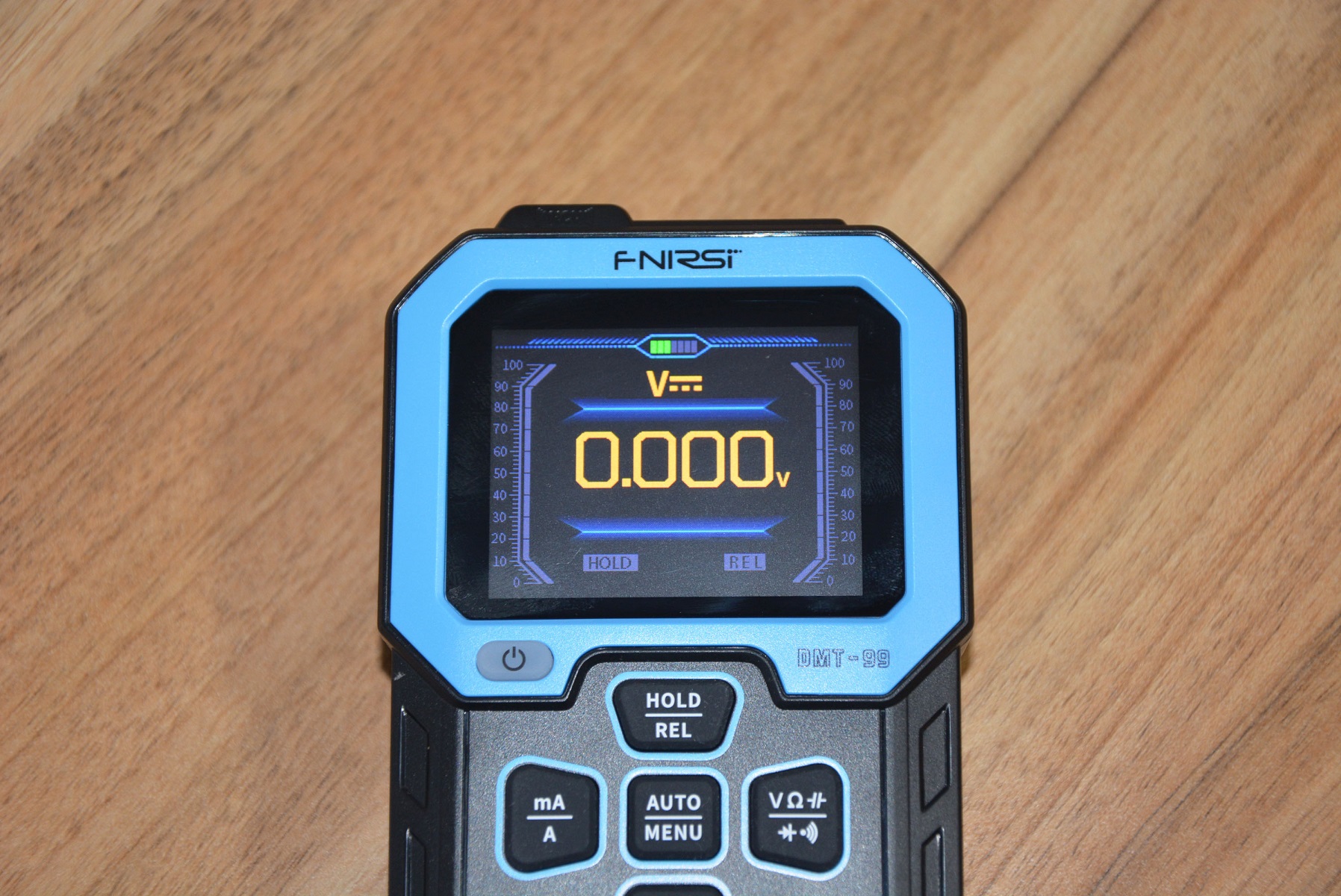

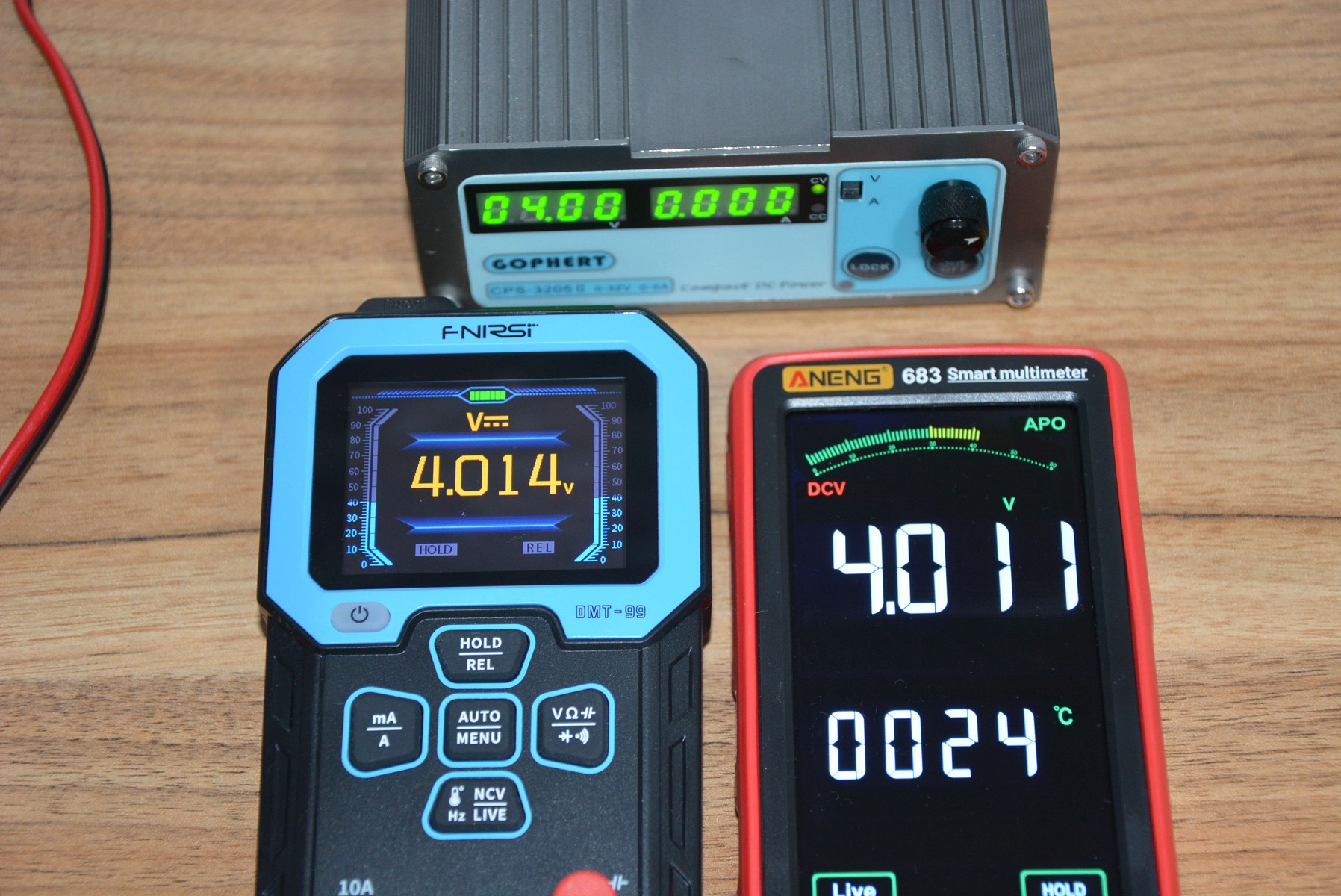

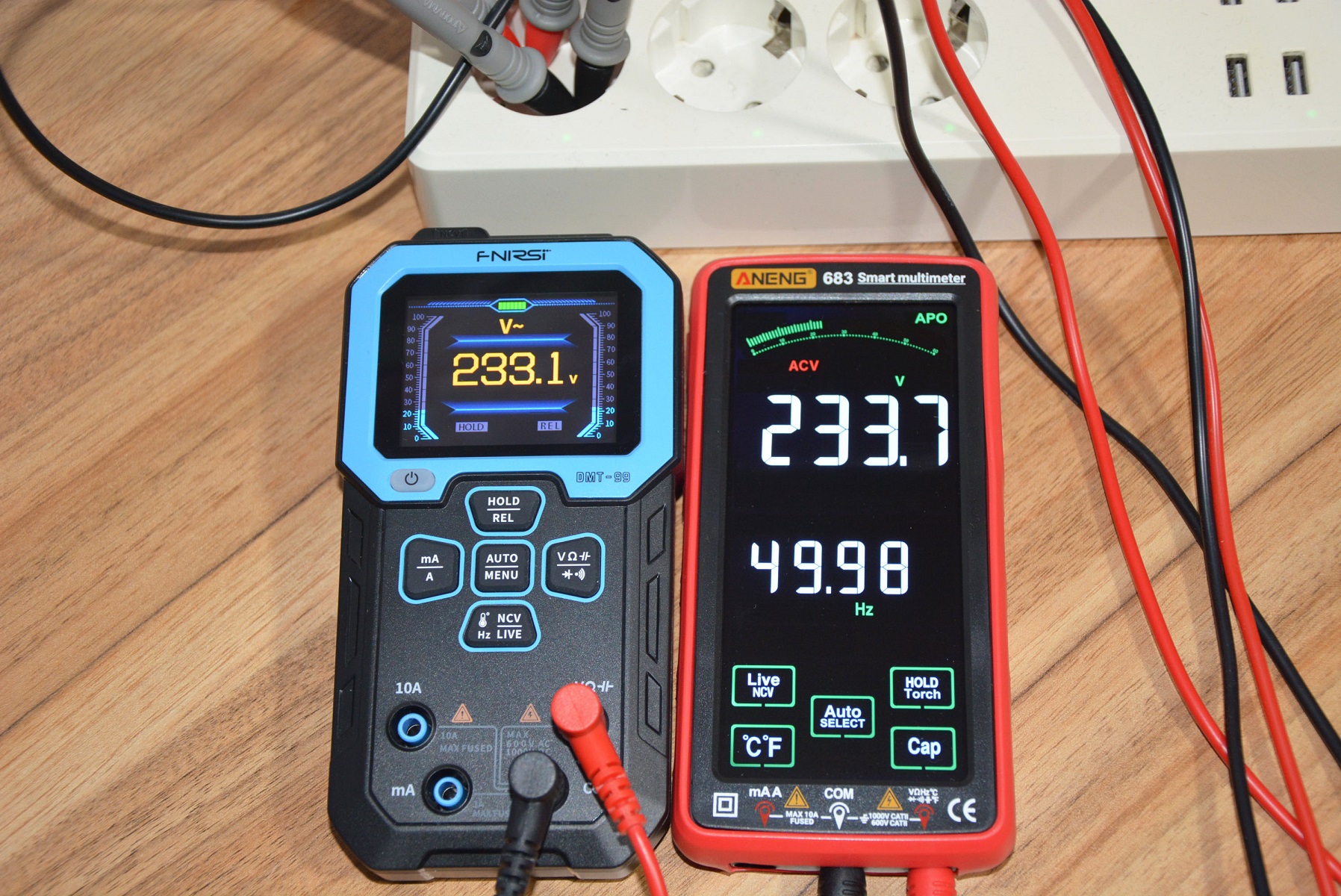

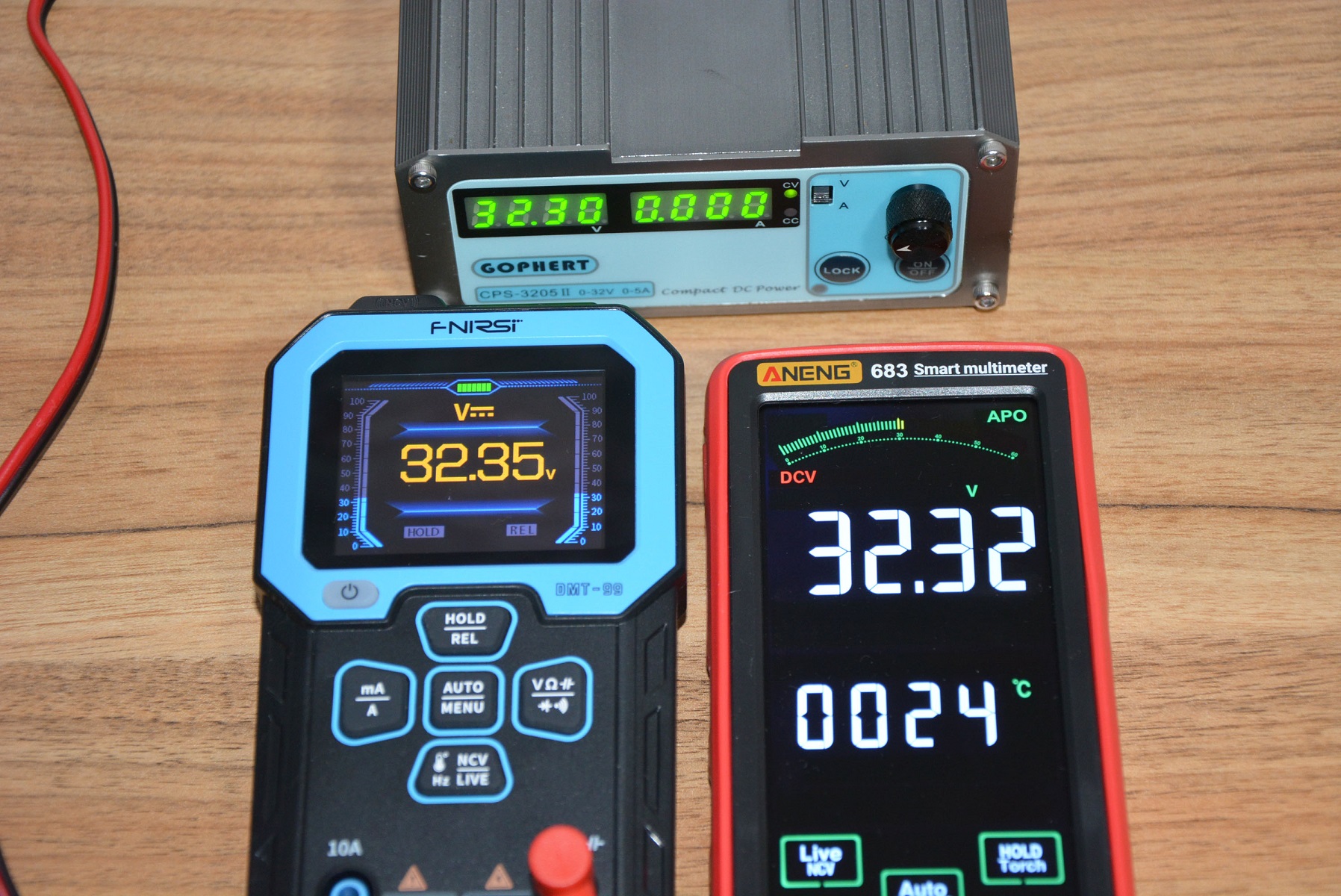

Переменное и постоянное напряжение.

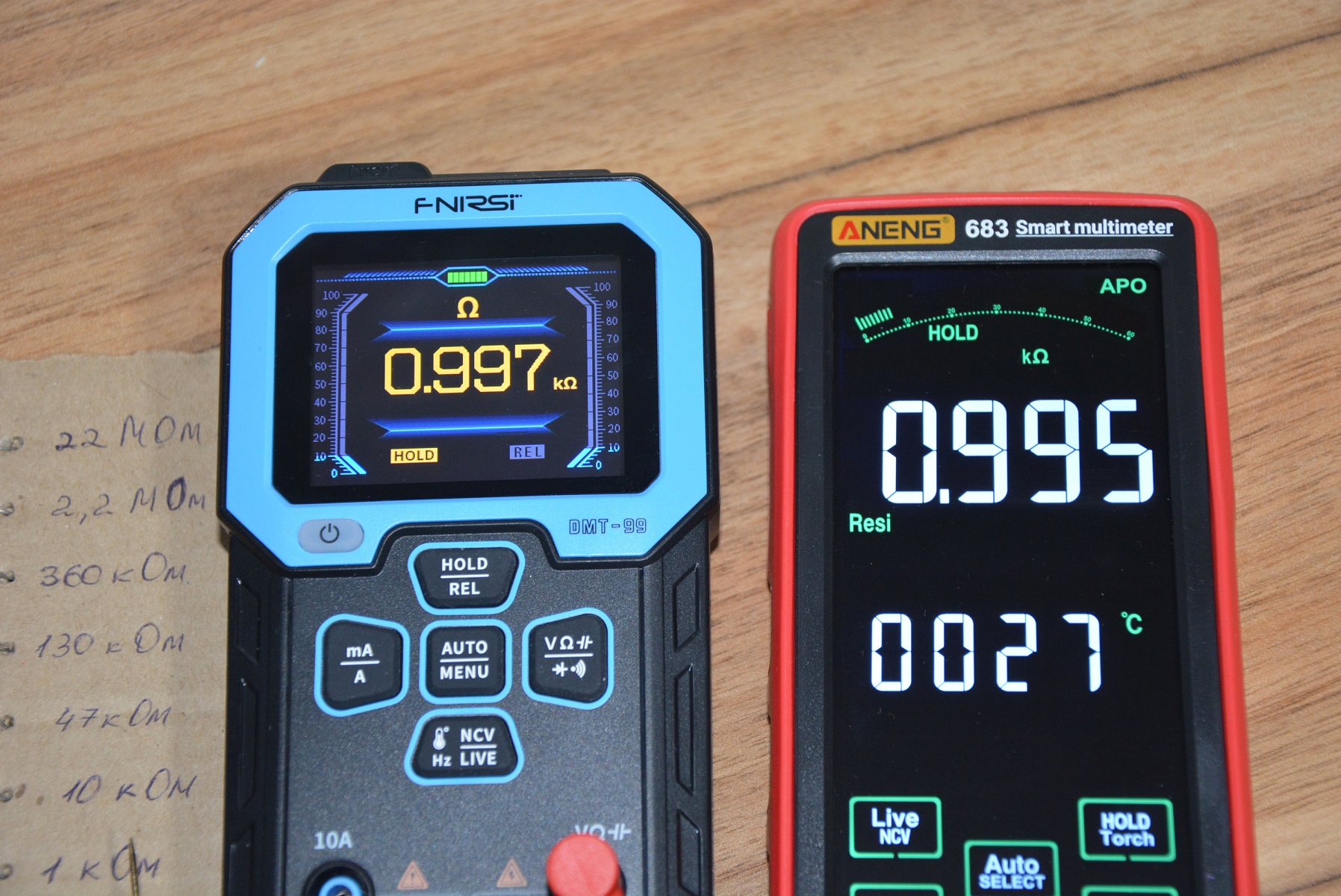

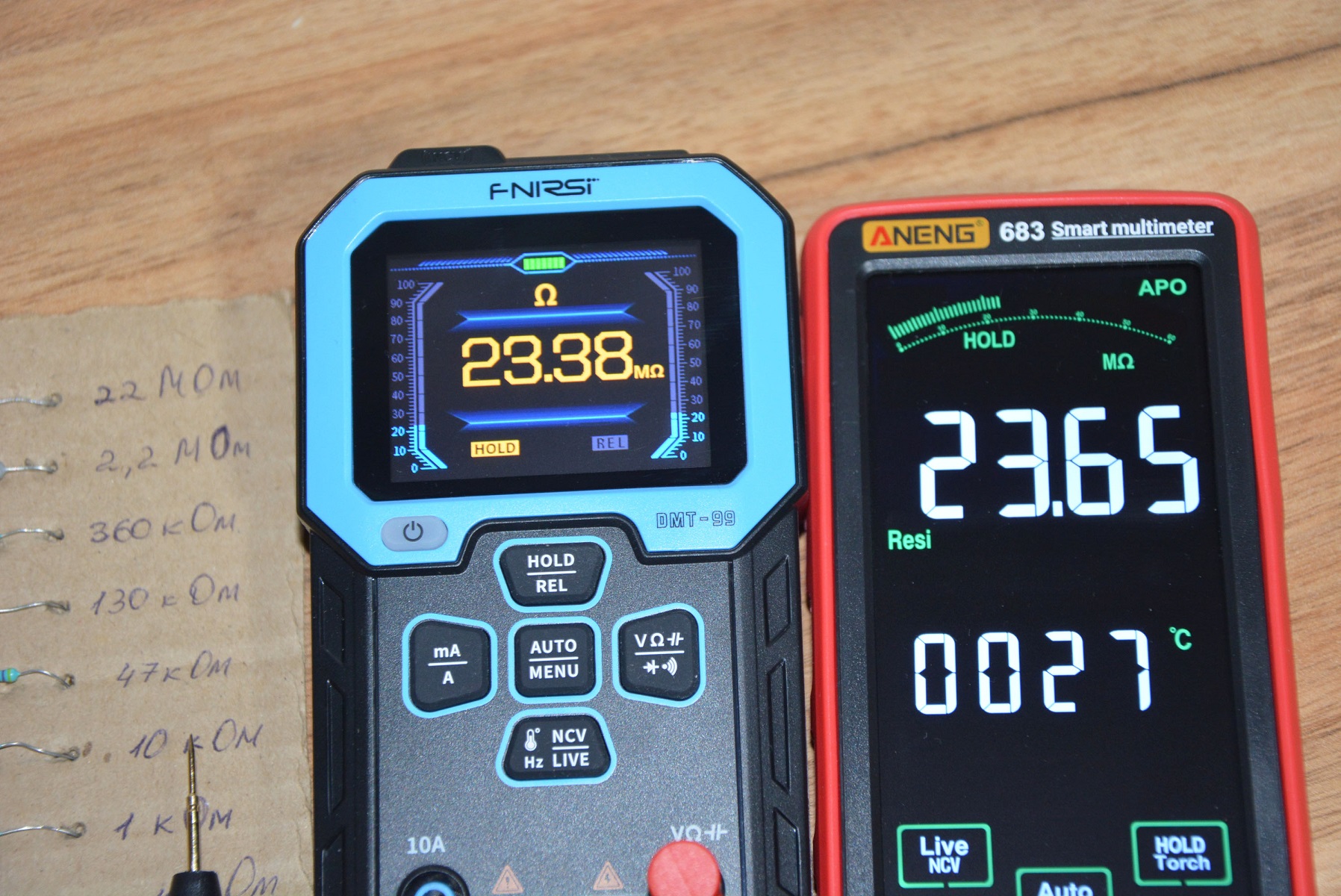

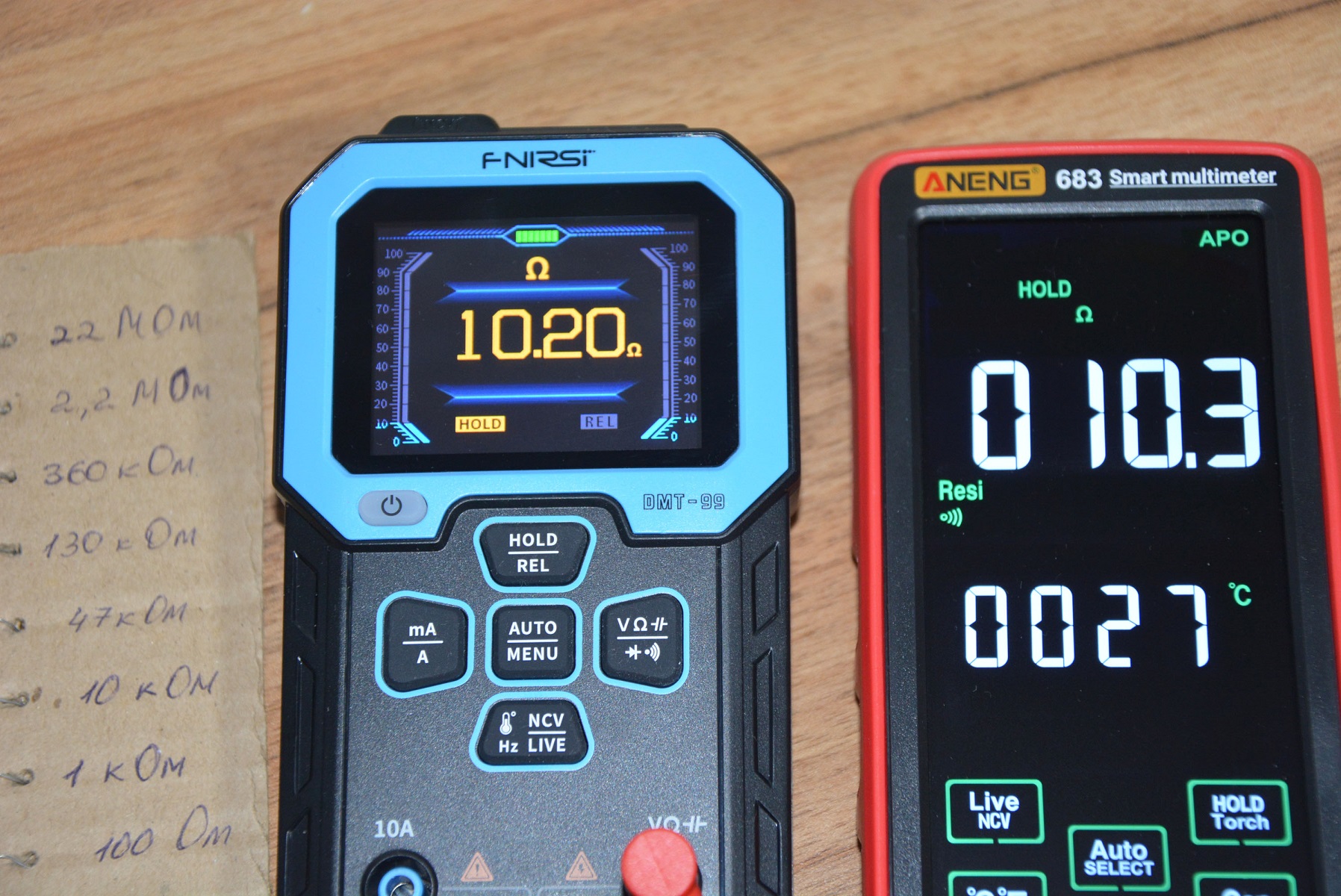

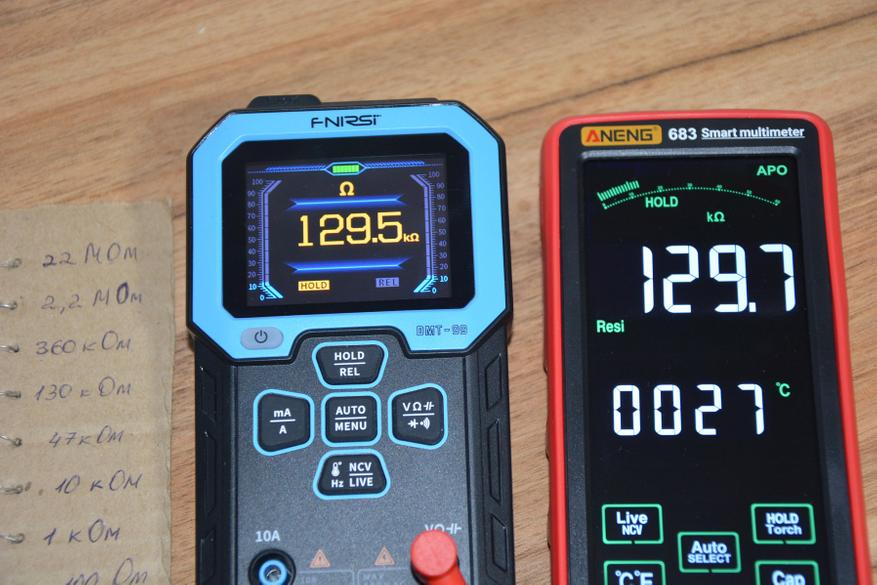

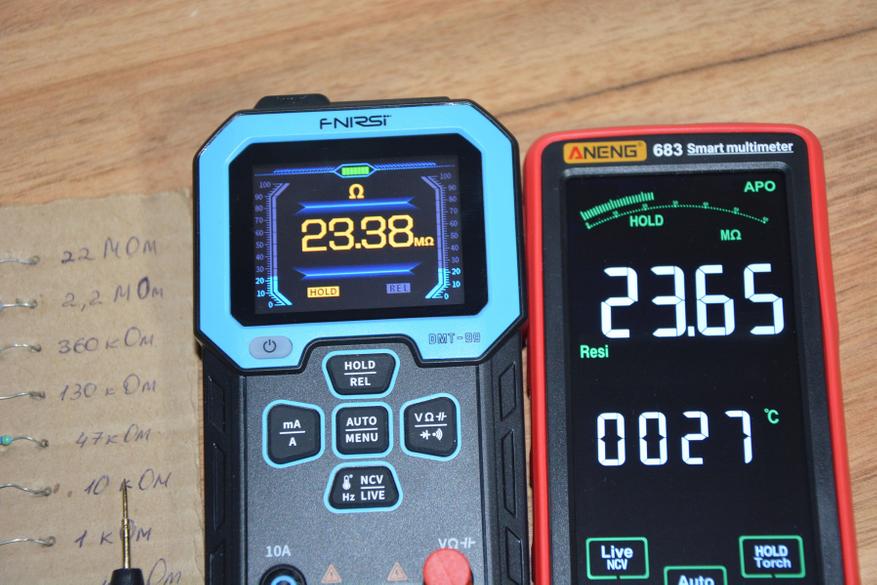

Сопротивление.

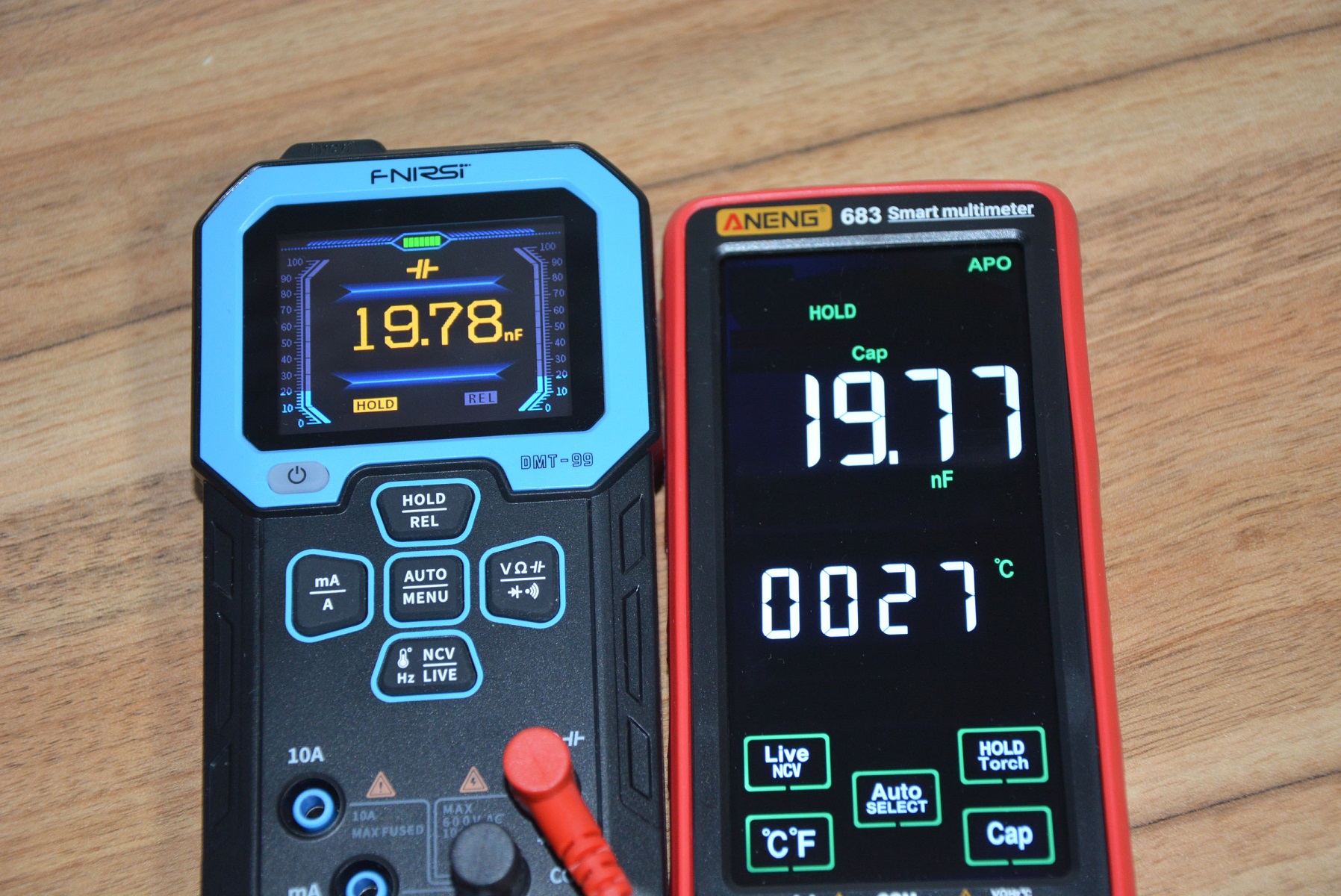

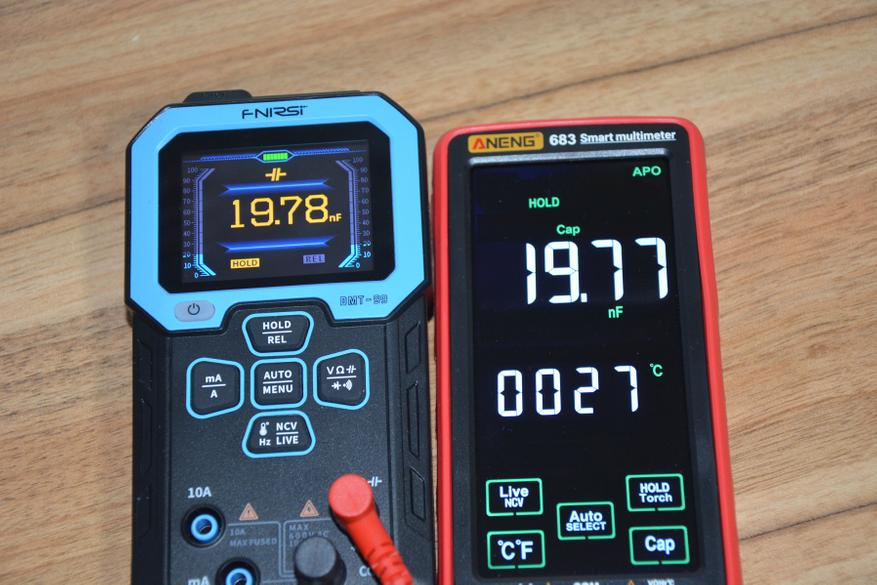

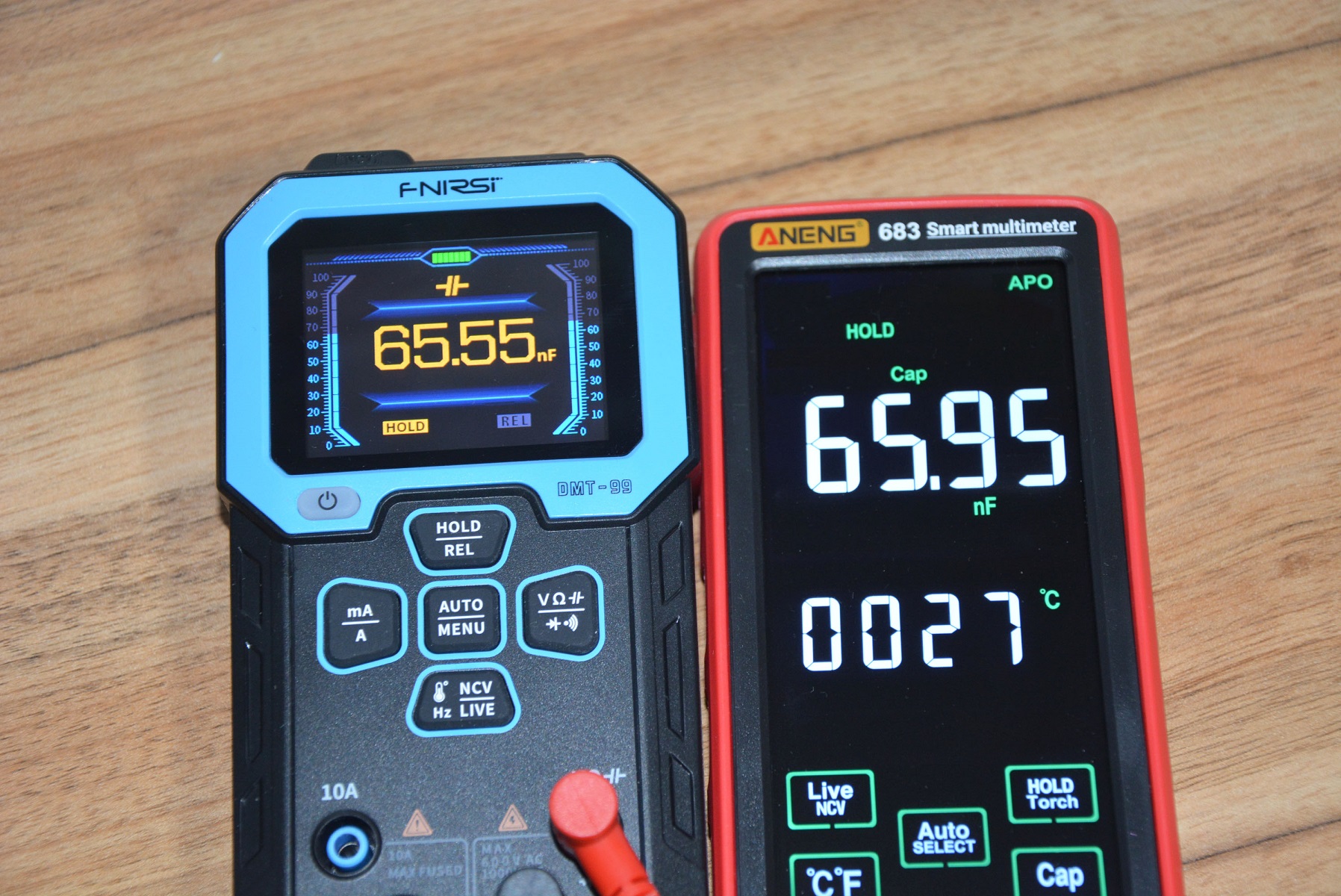

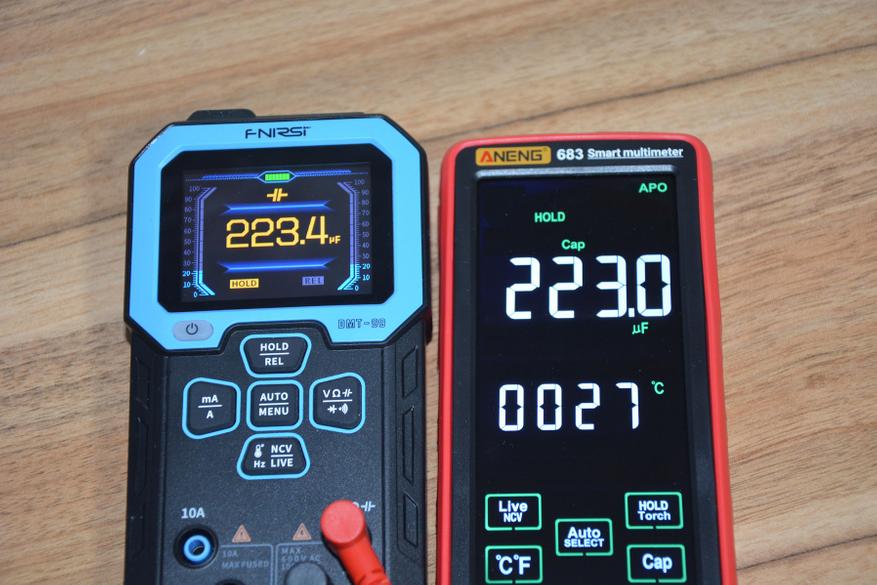

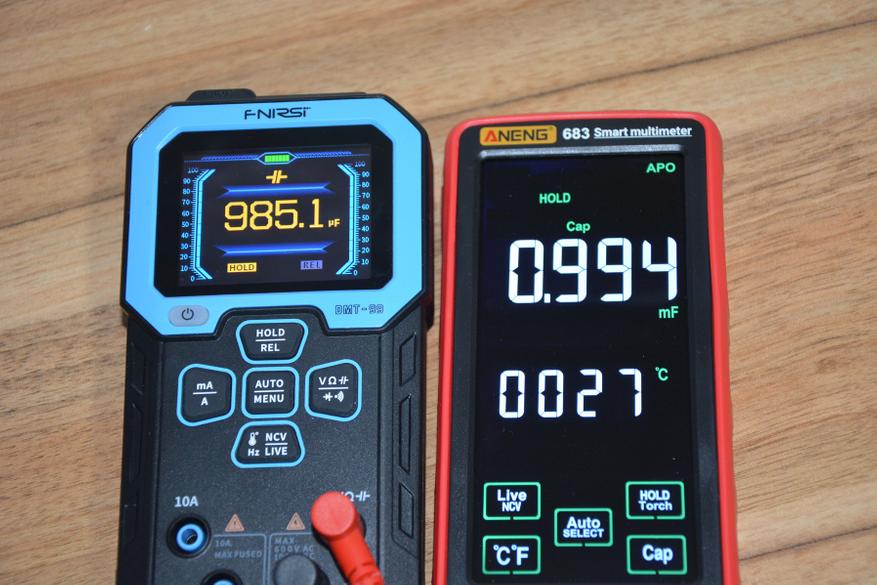

Измерение емкости.

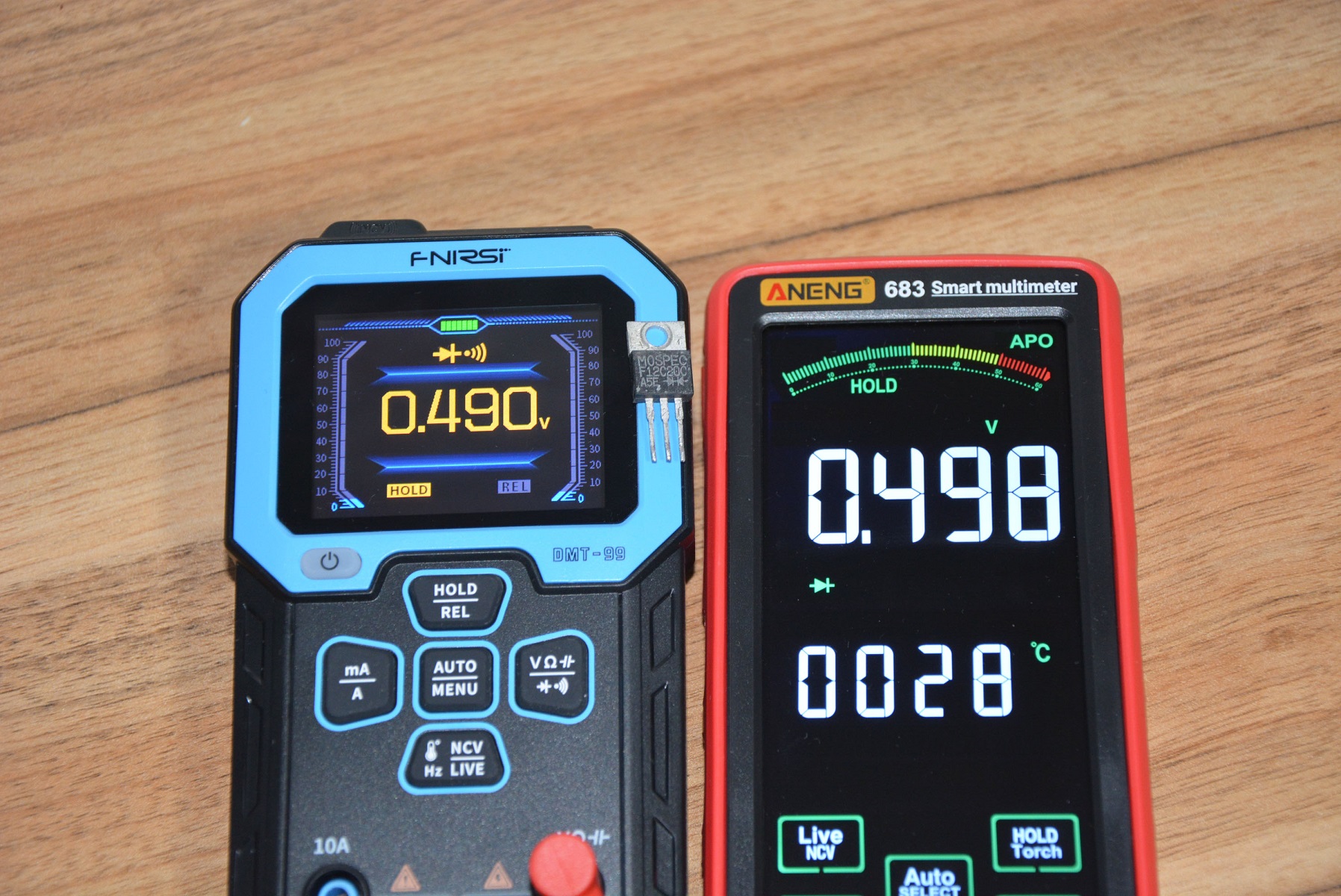

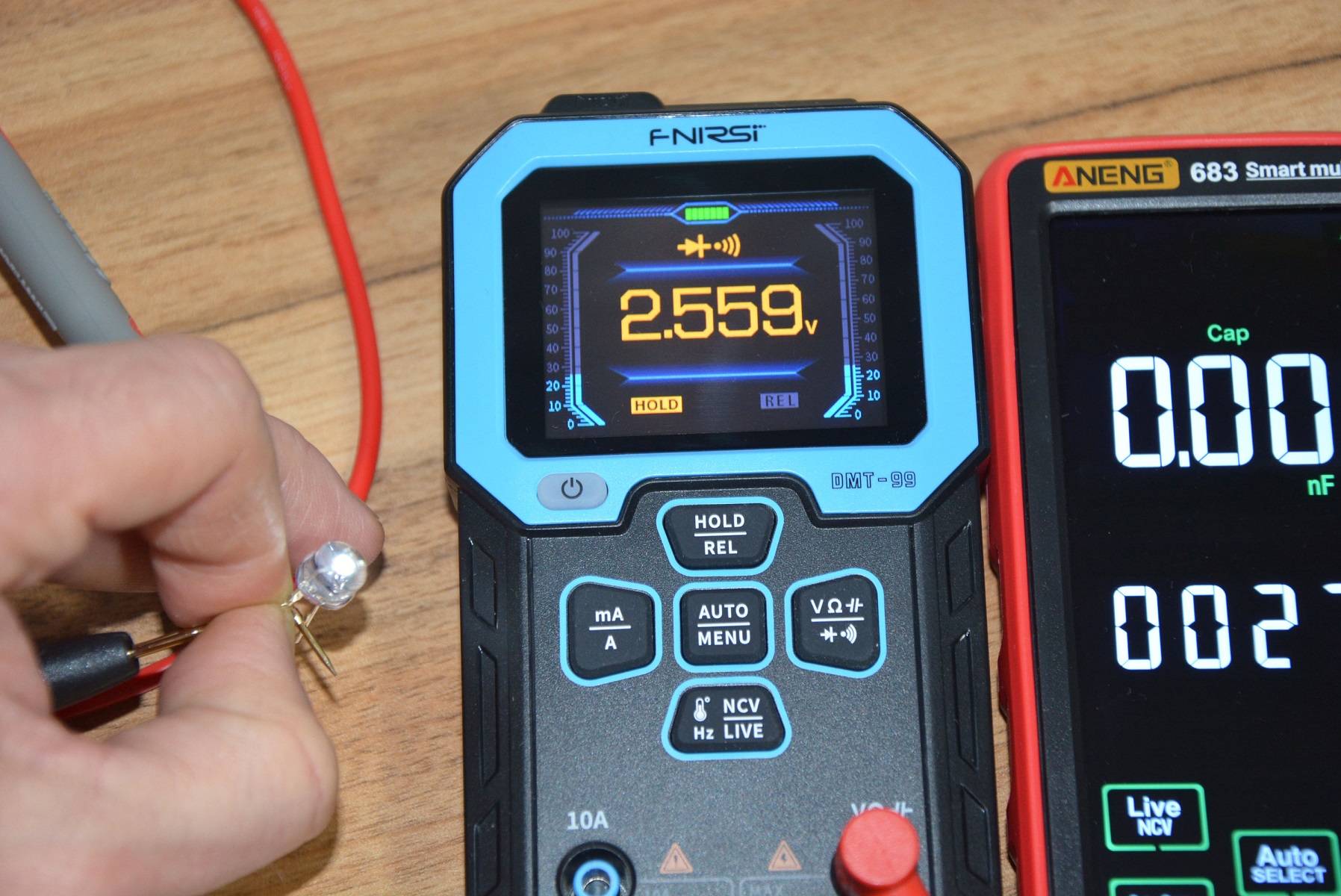

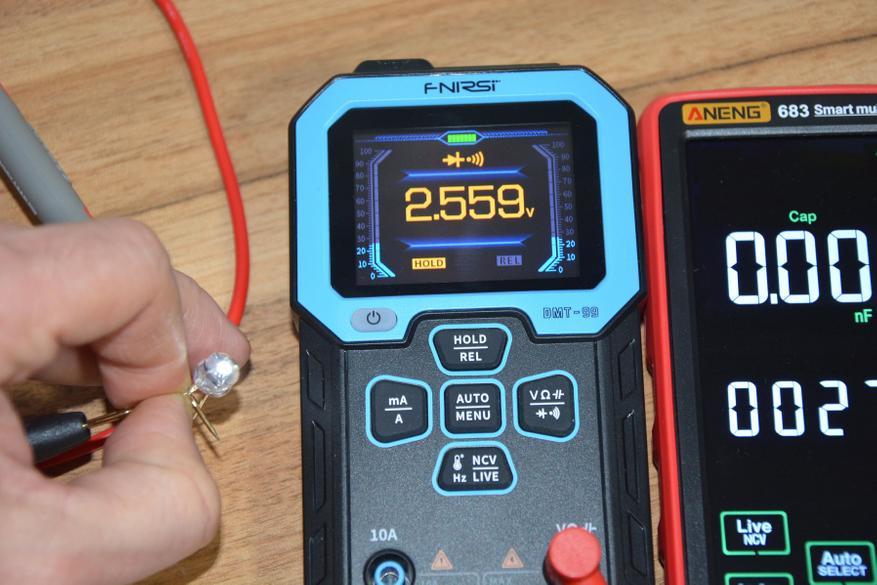

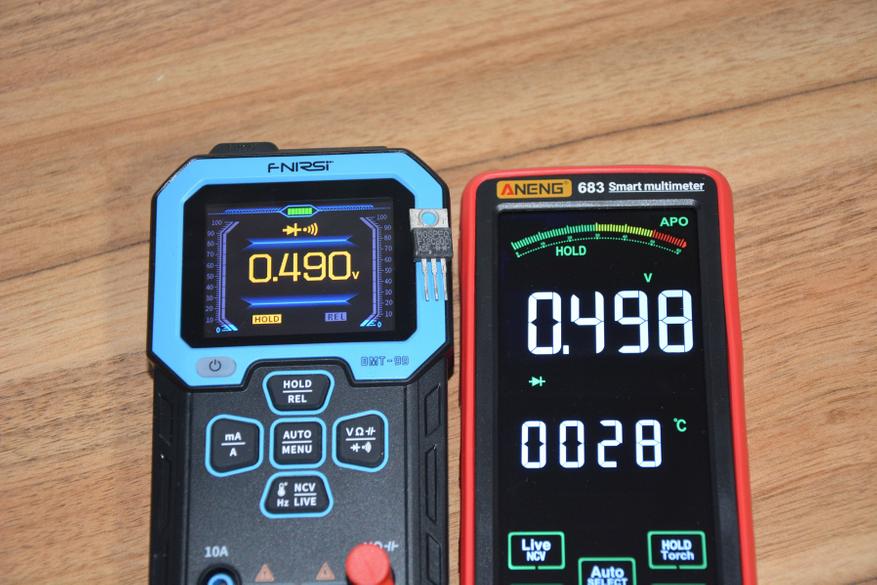

На диодах показывает падение напряжения на переходе, на светодиодах напряжение, при котором начинается свечение.

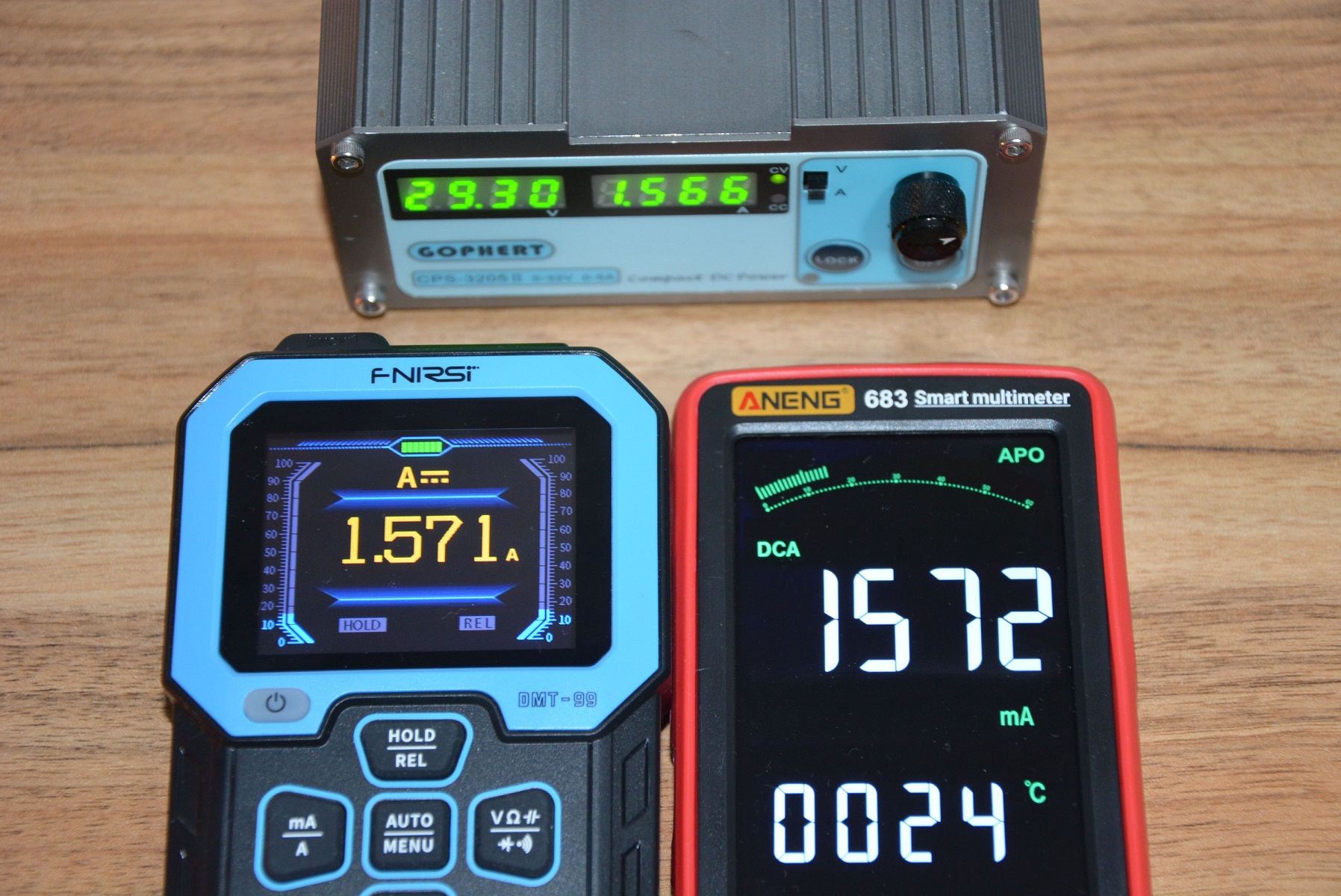

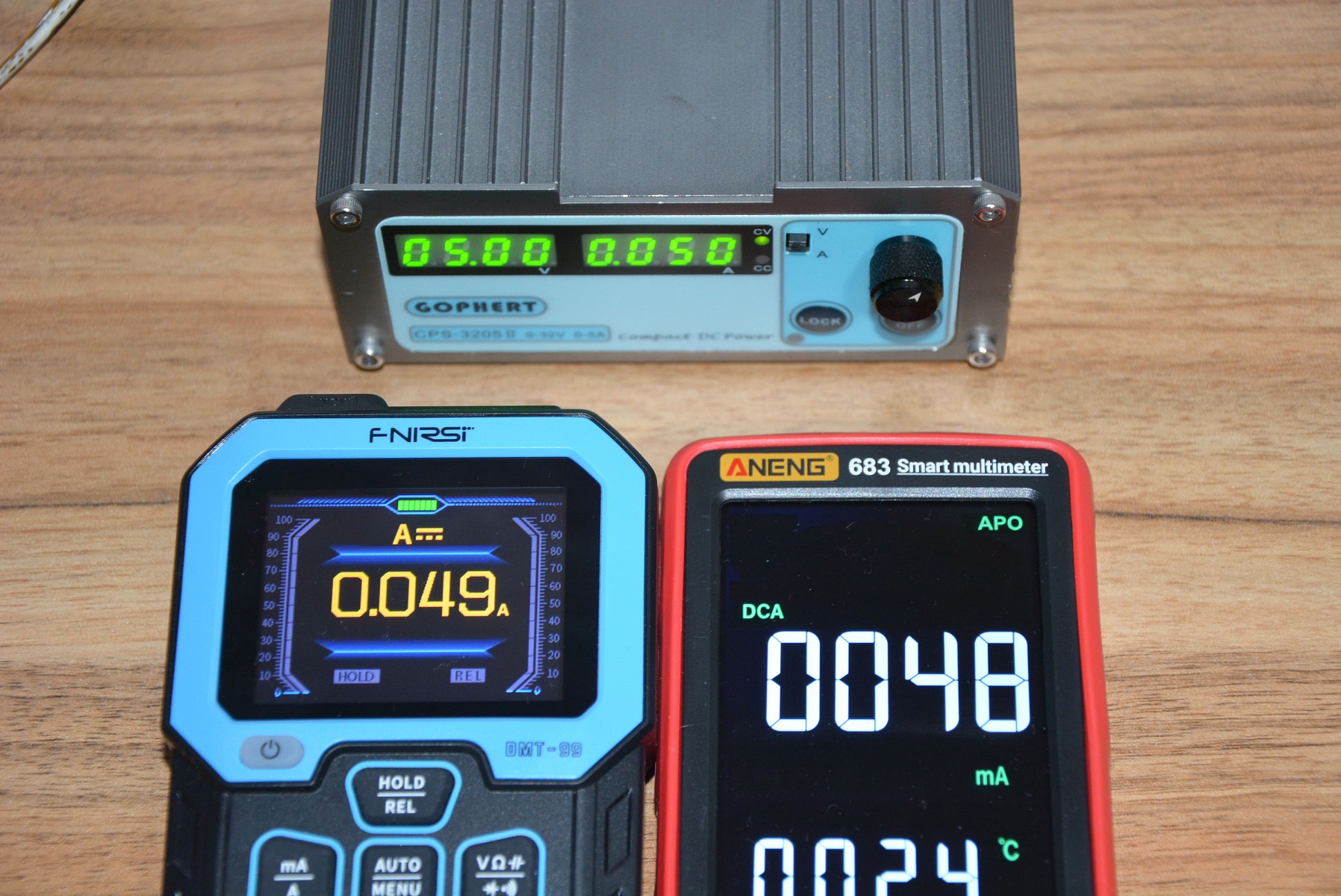

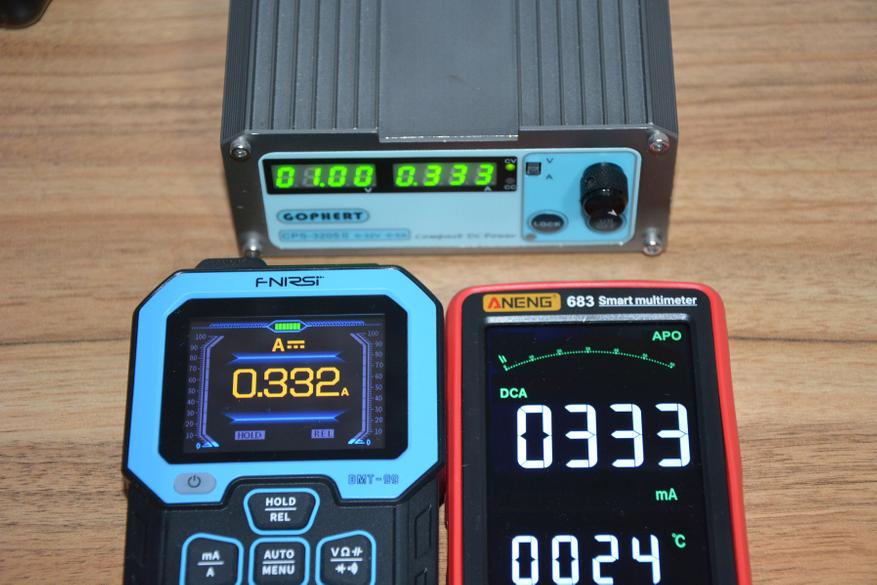

Постоянный ток.

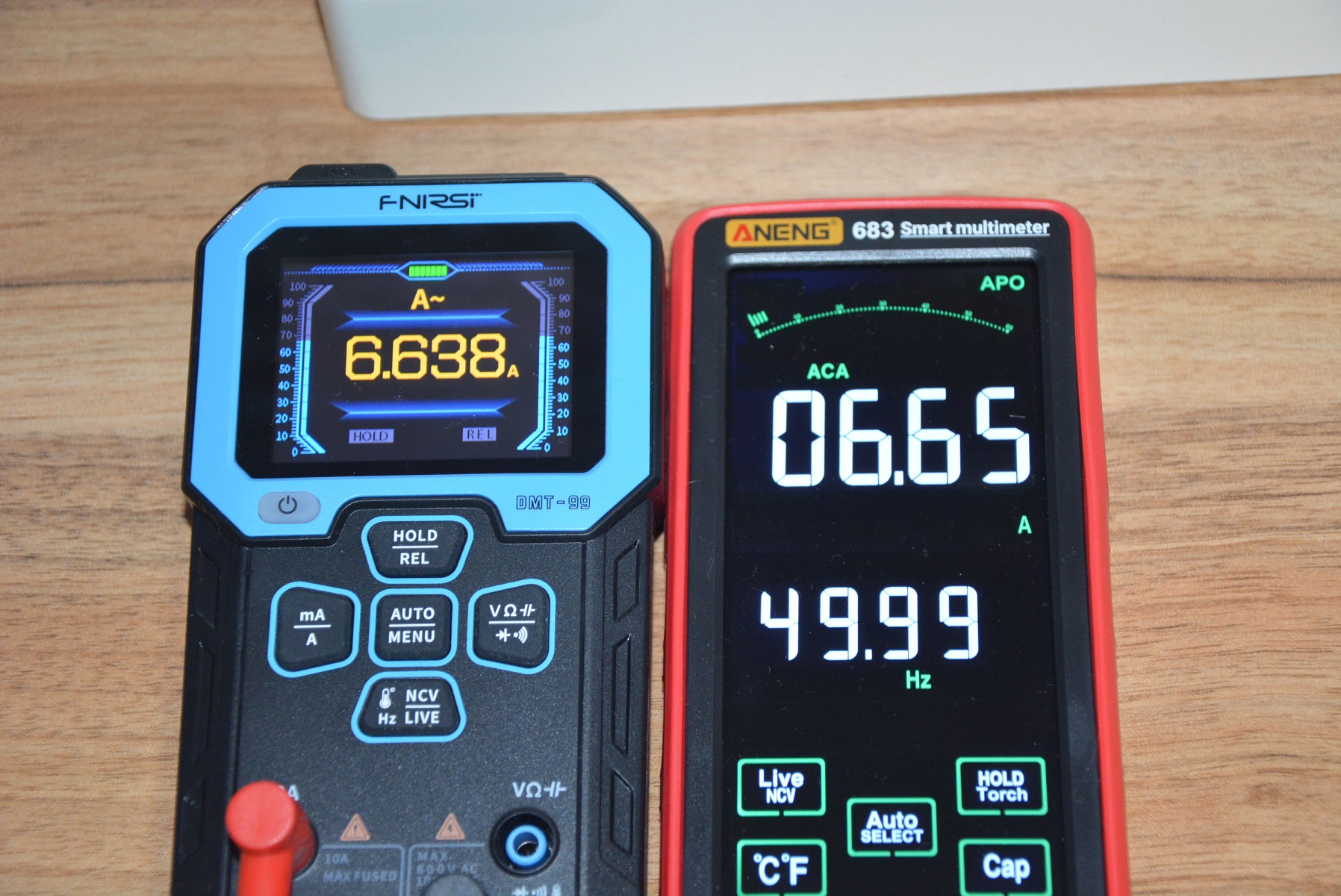

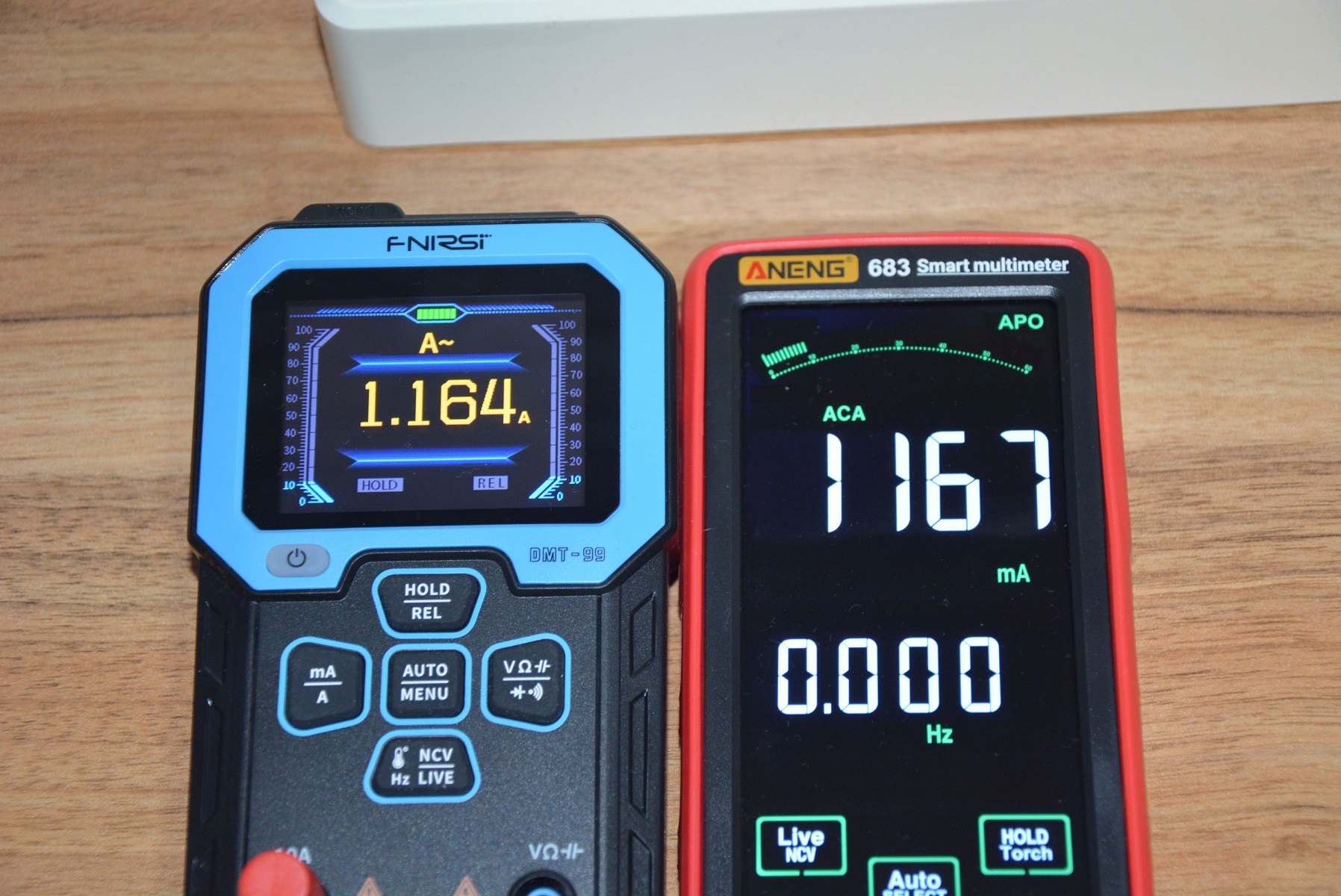

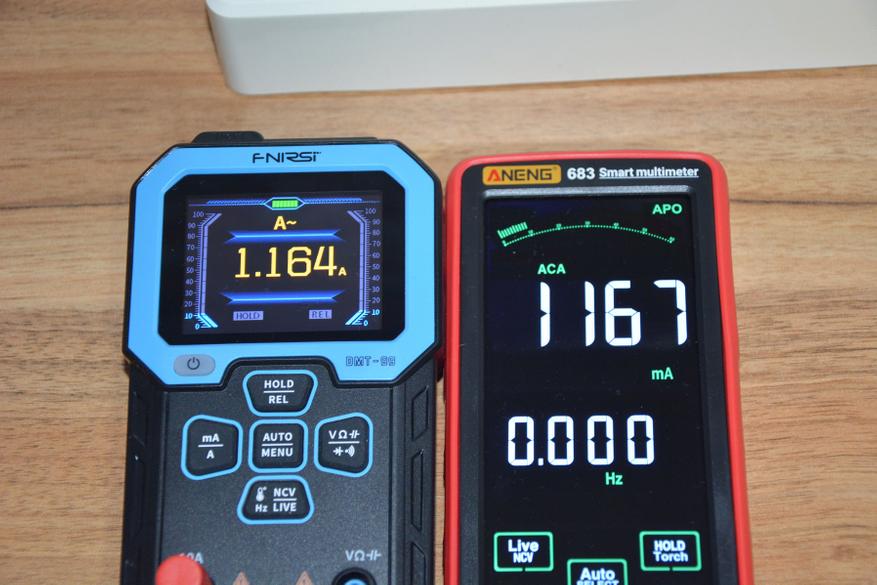

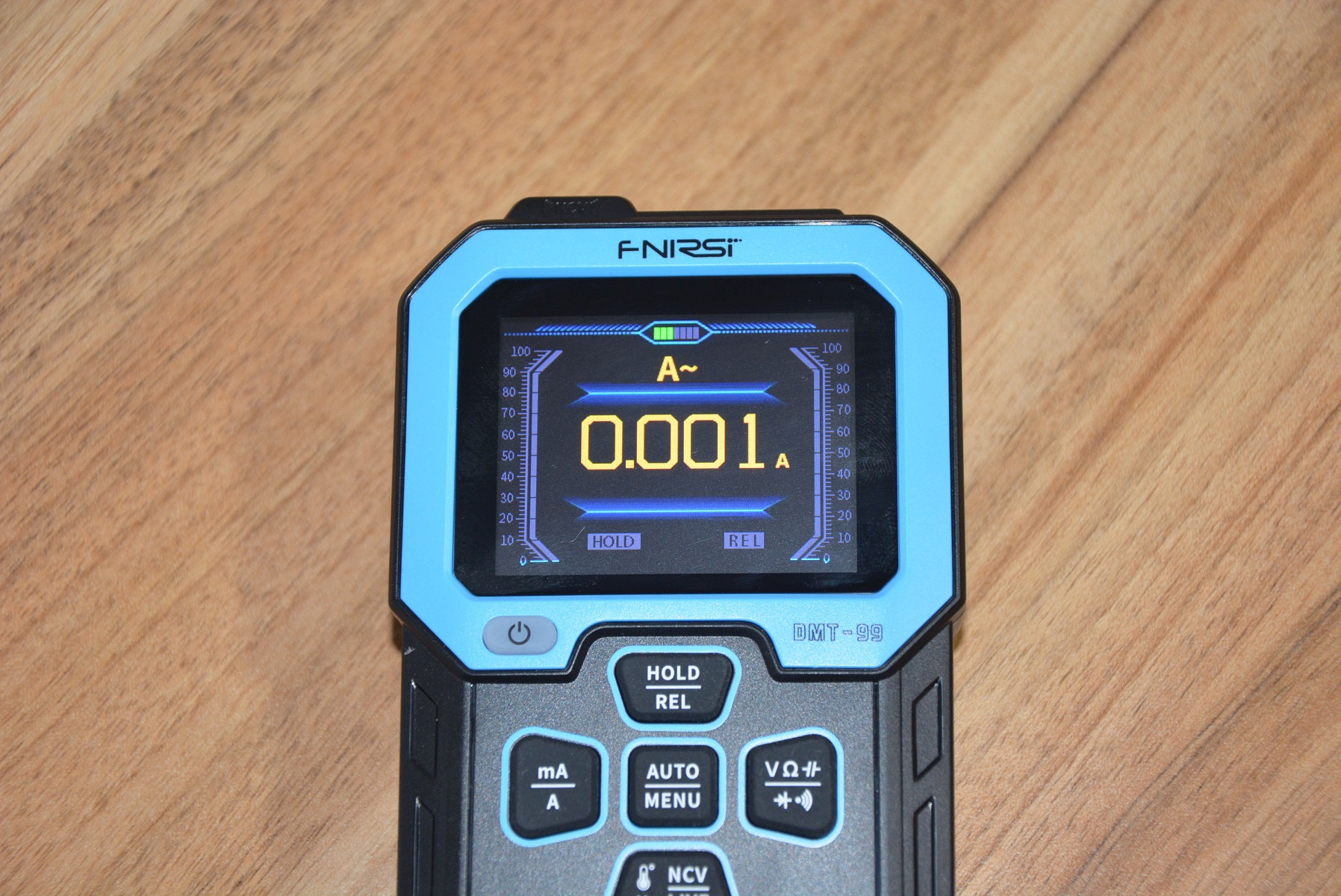

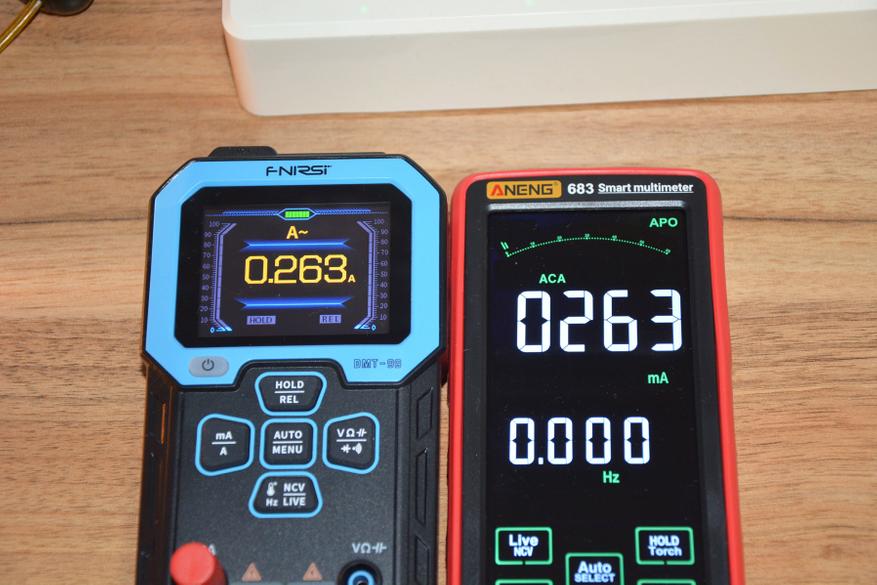

Переменный ток.

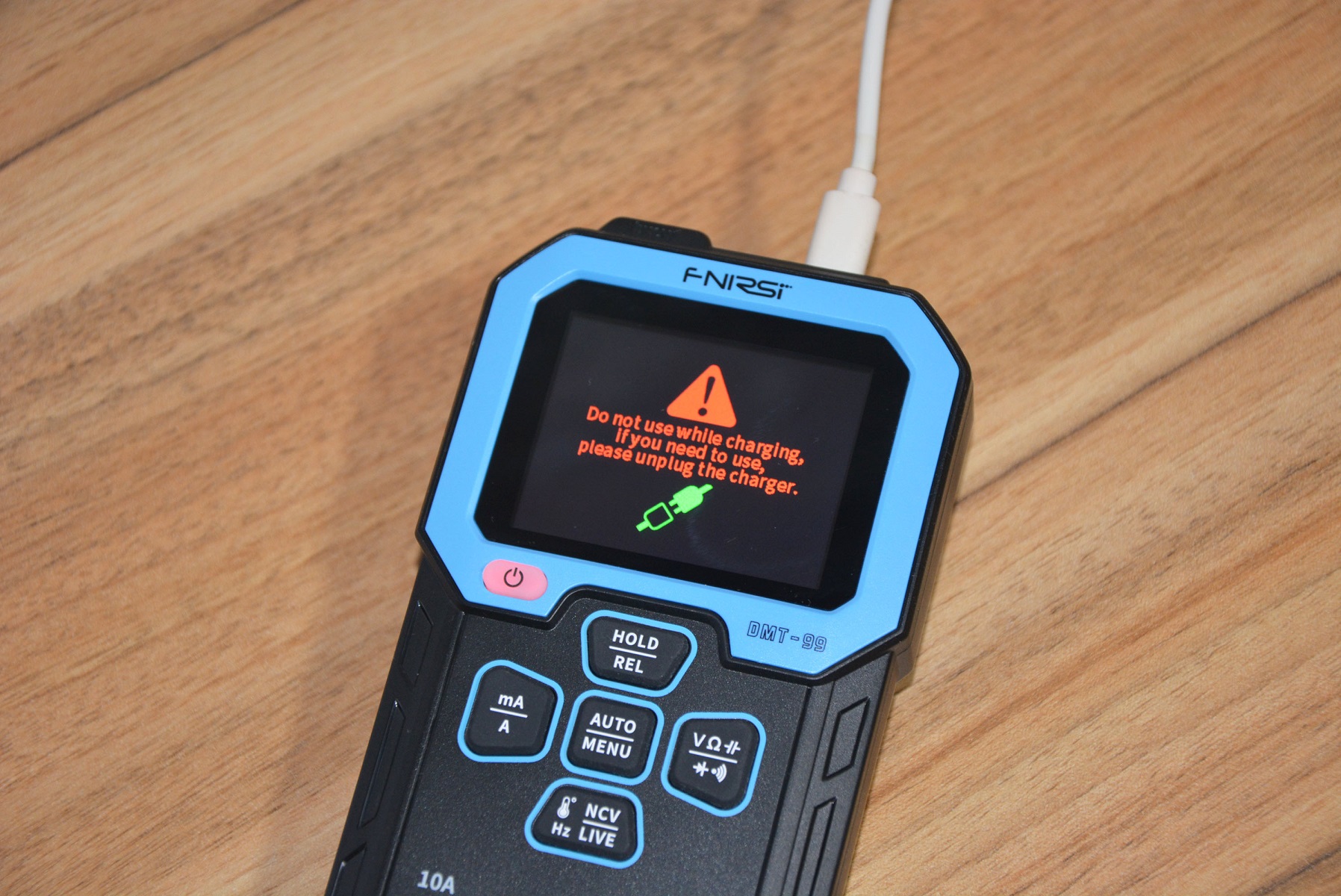

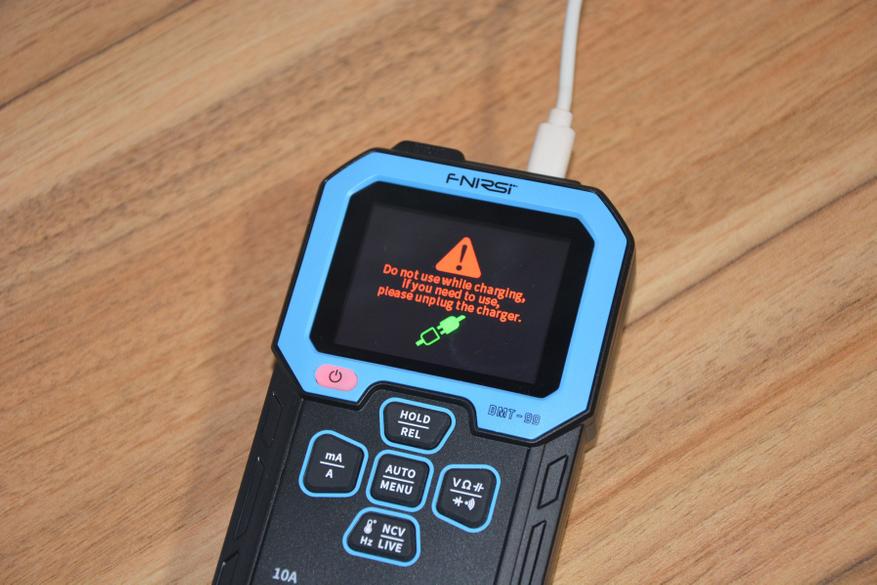

И последнее наблюдение — мультиметр не может работать во время зарядки. Не минус, просто такой алгоритм. Если подключить к адаптеру во время работы, то на экране появится предупреждающая надпись.

Подводя итог, нужно отметить, что мультиметр в целом любительского, домашнего уровня, хотя защищен по IP54. В целом не плохой. Если бы в комплекте была внешняя термопара и температуру измерял бы точнее, то минусов можно сказать и нет. Из достоинств широкий набор видов измерений и наличие автоматизации отельных из них, питание от аккумулятора, цветной экран, возможность обновления прошивки (возможно и с температурой разберутся). Так же понравилась простота управления, возможность установки таймера отключения, наличие парковки для щупов и расширенные за счет мониторинга и записи данных возможности.

С купоном BGbb9b57 мультиметра Fnirsi DMT-99 снижается до 26.99 $.

Купон действует до 29.02.2024 года.

Для сравнения цена на AliExpress.

Мои обзоры других достойных мультиметров можно посмотреть здесь, здесь, здесь и здесь.
