Обзор посвящен тепловизору UNI-T Uti120Mobile, представляющему собой приставку к смартфону.

Тепловизор имеет разрешение среднего уровня для таких приборов, составляющее 120*90 пикселей. Невысокое разрешение таких приборов связано с тем, что длина электромагнитной волны используемого диапазона теплового излучения составляет 8-14 мкм, что в 10-20 раз превосходит длину волны видимого света.

Наиболее простые тепловизоры имеют разрешение от 8*8 до 32*32, а наиболее продвинутые — до 384*288.

Эти приборы — не дешевые, и к обозреваемому устройству это тоже относится.

Существуют тепловизоры и с ещё большим разрешением, чем 384*288, но это — приборы спец. назначения и стоят очень дорого (тысячи $).

Кстати, цена тепловизоров очень резко зависит от разрешения; поэтому при приобретении таких приборов надо тщательно взвешивать реальные потребности пользователя.



Технические характеристики, внешний вид и конструкция тепловизора UNI-T Uti120Mobile

Основные технические характеристики тепловизора:

Разрешение120*90 пикселей
Углы обзора50*38 градусов
Диапазон температур-20...+400 °С
Разрешение по температуре0.1°С
Размер пикселя17 мкм
ФокусировкаFocus-free
Частота обновления изображения25 fps
Погрешность2°С или 2% (большее из значений)
Запись видеоЕсть
Габариты53*18.2*18.5 мм
Масса25 г

Полностью все характеристики указаны на обратной стороне упаковки, её фото — далее.

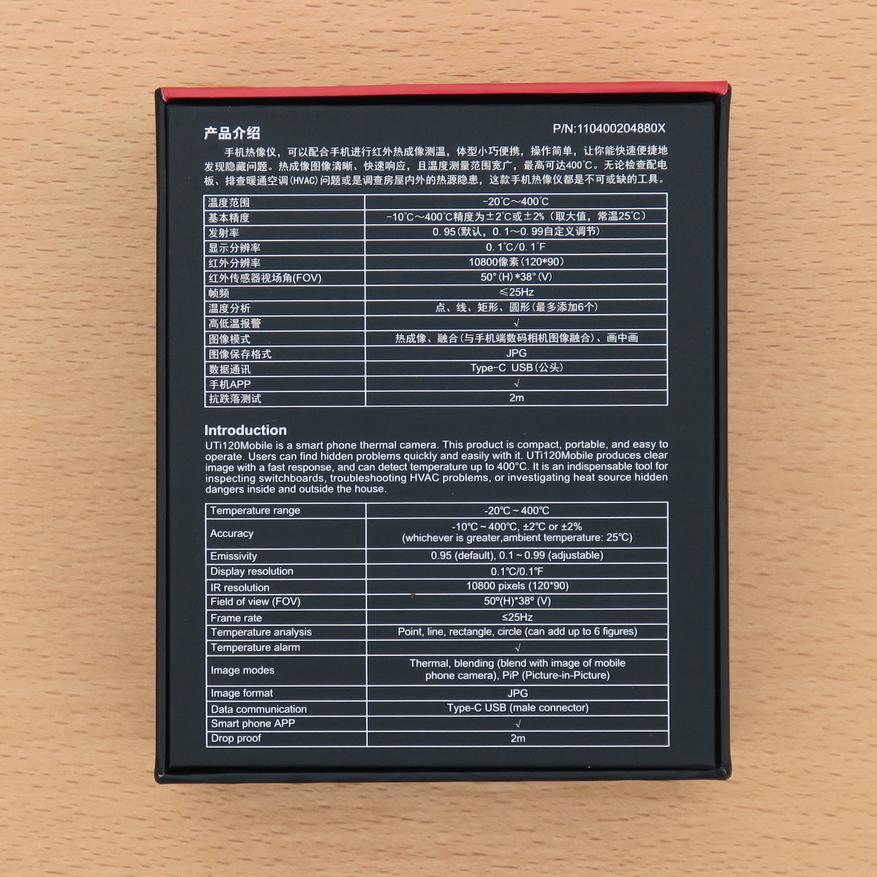

На лицевой стороне упаковки — внешний вид прибора, на обратной — таблица с его характеристиками:

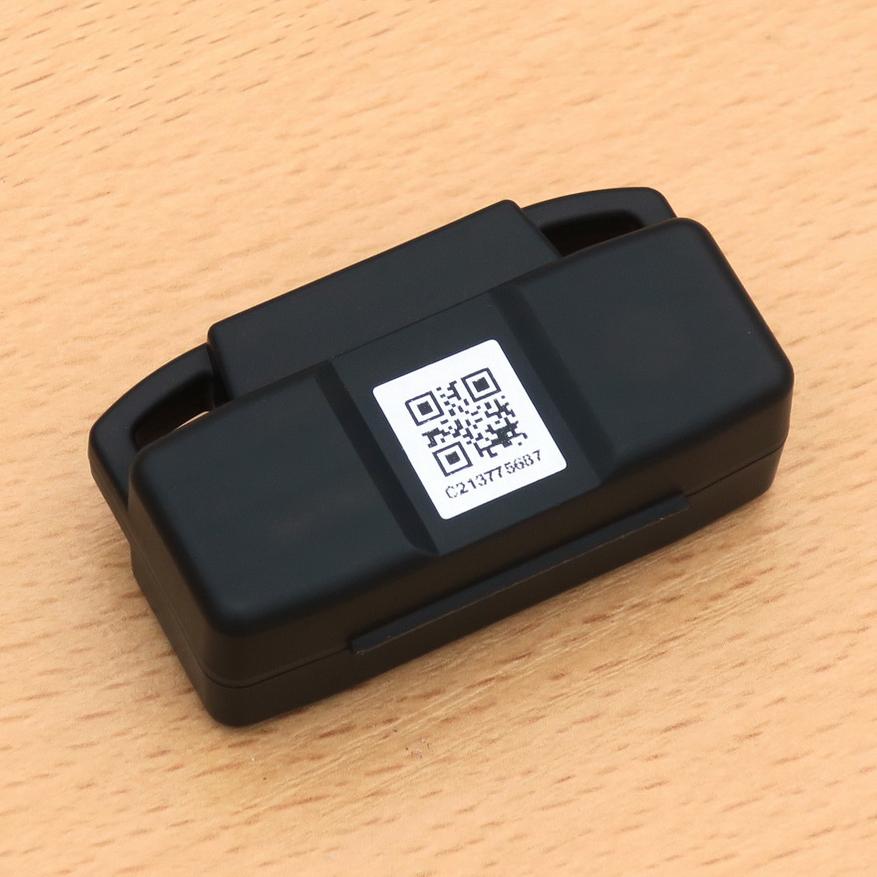

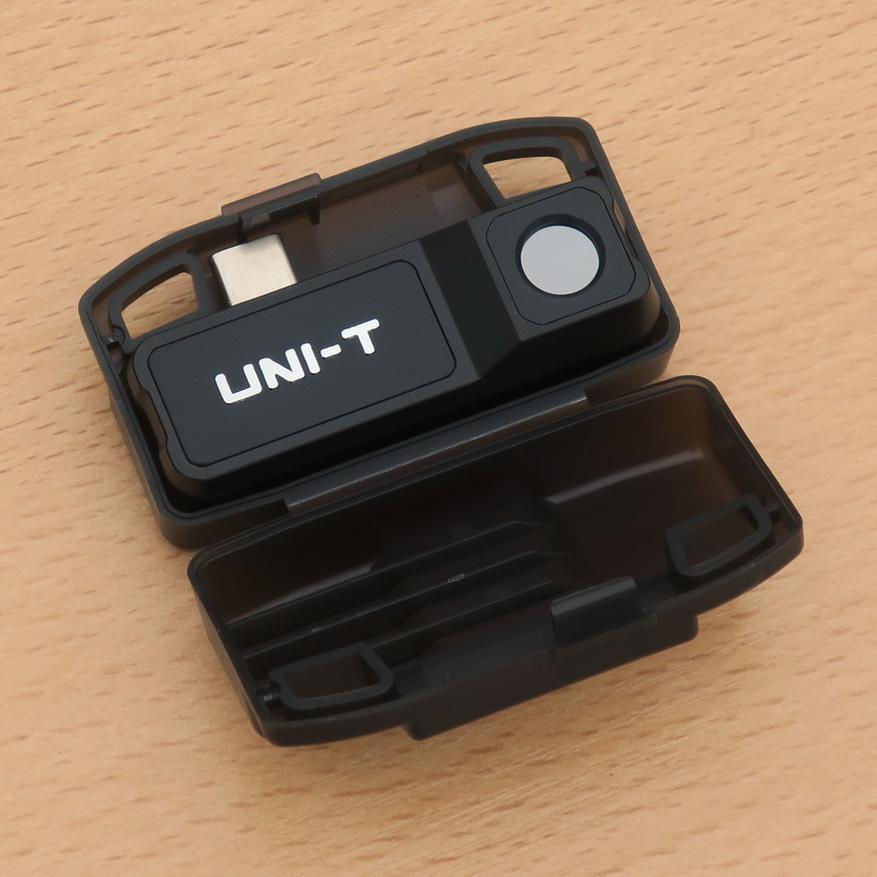

Внутри упаковки прибор не просто лежит в «кроватке», а упакован в небольшой прочный пластиковый кейс (длина кейса — 56 мм).

В таком кейсе его легко можно носить с собой, например, в кармане:

Корпус прибора изготовлен из металла, окрашенного в чёрный цвет. Его вес весьма ощущается в руке. Думаю, что металлический корпус сделан здесь не для солидности, а для пользы дела: выравнивания температуры внутри прибора, чтобы колебания температуры не мешали измерениям.

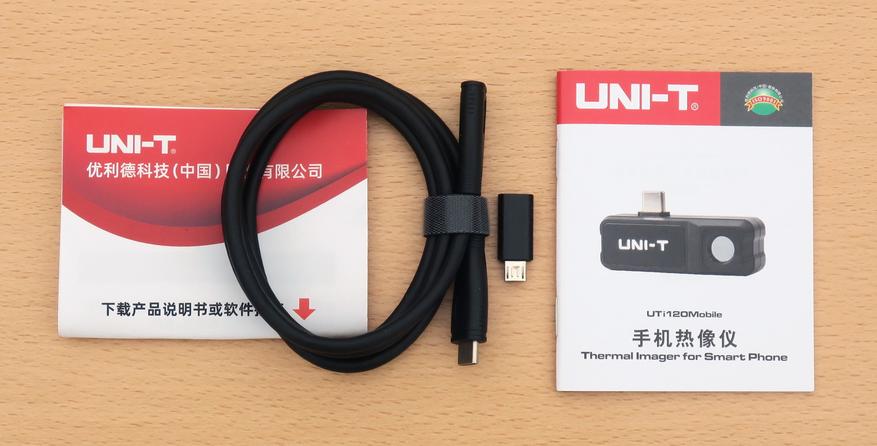

Комплектация тепловизора:

В комплект входят: кабель-удлинитель USB Type-C (F-M), переходник micro-USB (M) — USB Type-C (F), какой-то рекламный листочек на китайском и инструкция на английском и китайском языках.

Кабель-удлинитель может пригодиться в тех случаях, например, когда измерение проводится в ограниченном пространстве, и тепловизор вместе со смартфоном невозможно разместить для съёмки в подходящем ракурсе.

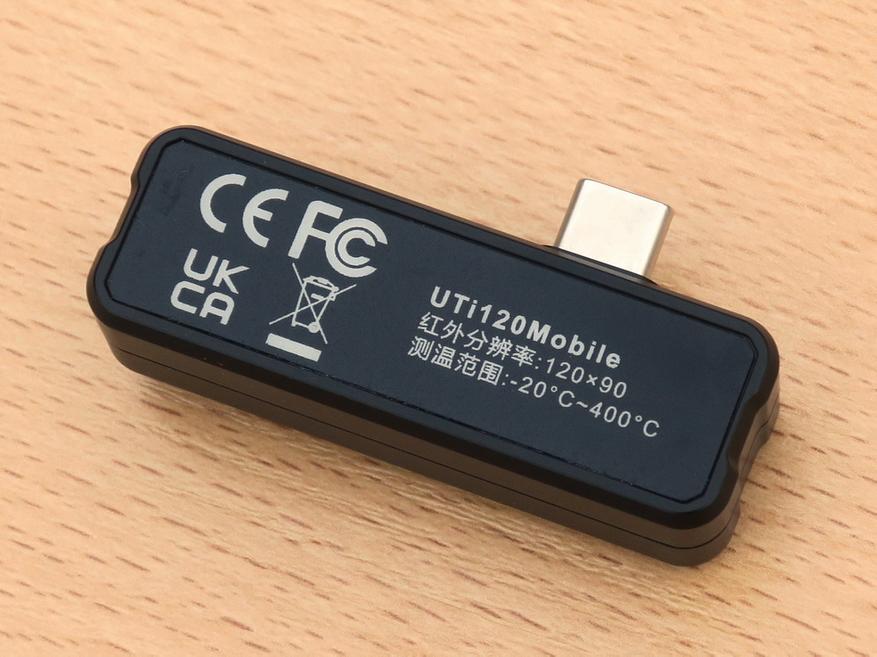

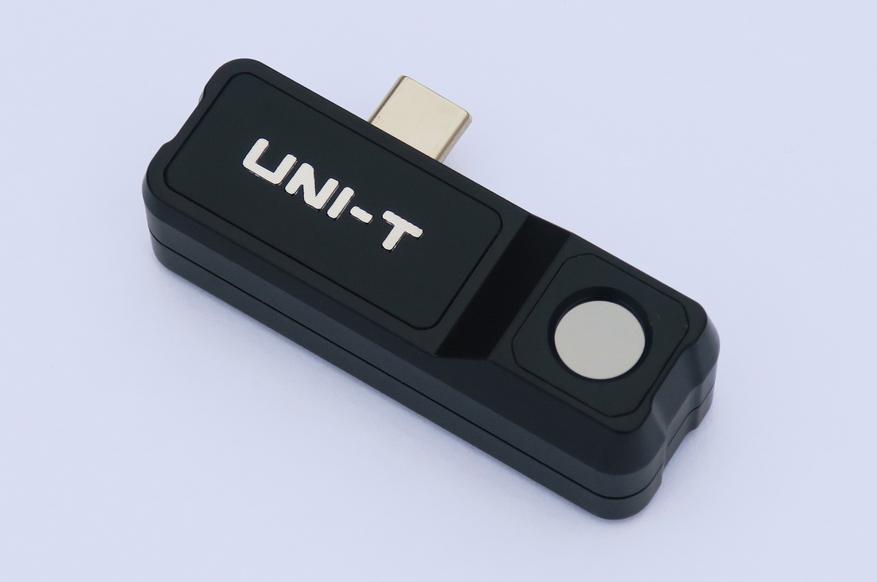

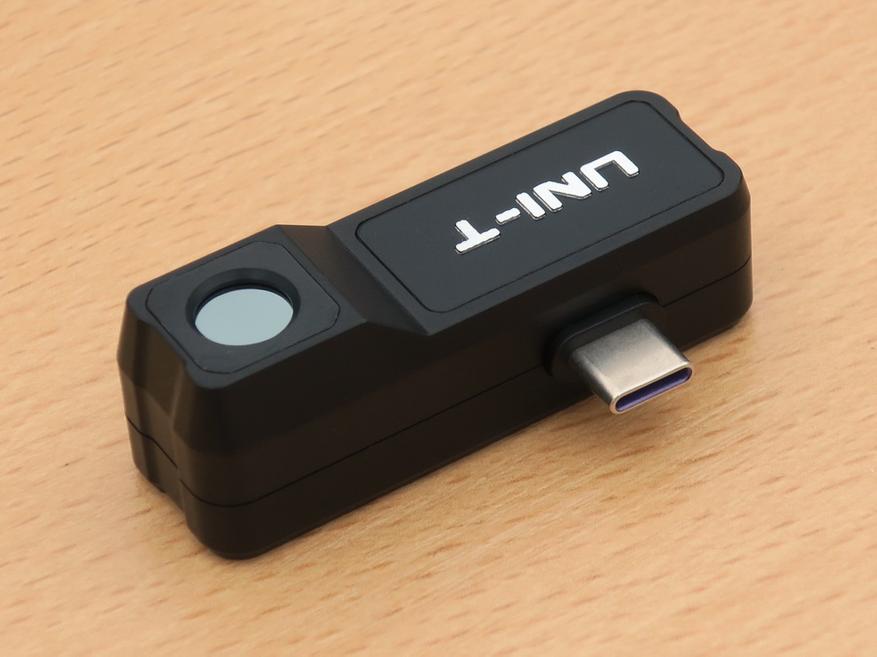

Посмотрим на тепловизор UNI-T Uti120 Mobile как таковой с одной и с другой стороны:

Единственный разъём на приборе — типа USB Type-C.

Фокусирующая линза — непрозрачная и имеет зеркальную поверхность. Её передняя сторона — плоская и слегка утоплена в корпус, что частично поможет защите от повреждений.

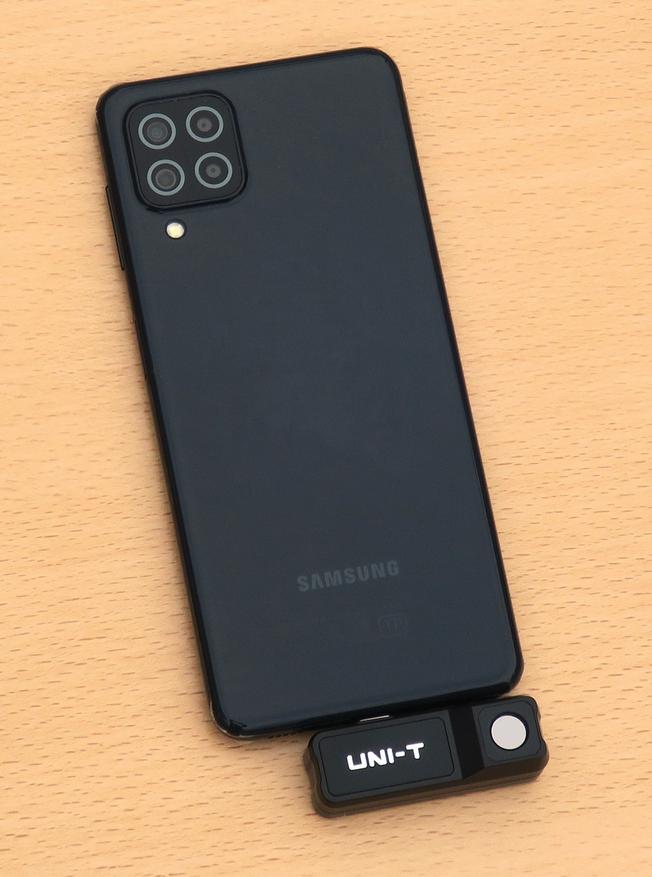

После соединения со смартфоном эта конструкция выглядит так:

Здесь отметим ещё одну особенность: тепловизор не имеет собственной «обычной» камеры в диапазоне видимого света; а для режимов наложения (fusion) или «картинка в картинке» приложение пользуется изображением с основной камеры смартфона. А они здесь получаются довольно сильно разнесёнными в пространстве, что будет заметно сказываться при работе с близкими объектами.



Работа приложения для тепловизора UNI-T Uti120 Mobile и примеры теплоснимков

Приложение в Google Play называется Thermal Mobile (v.1.1.10 на момент тестирования). Его также можно скачать в виде файла APK с официальной страницы тепловизора (правда, там оно называется иначе; но оно — то же самое).

Всех, кто соберётся пользоваться этим прибором, сразу хочу предупредить: хотя на странице приложение указана совместимость с Android 6.0 и новее, реально приложение гарантированно работоспособно только со смартфонами на ОС Android 9 и новее. Я проверил на своём старом китайфоне на Android 6.0 — не работает!

Кстати, приложение совместимо не только со смартфонами (об этом — позже).

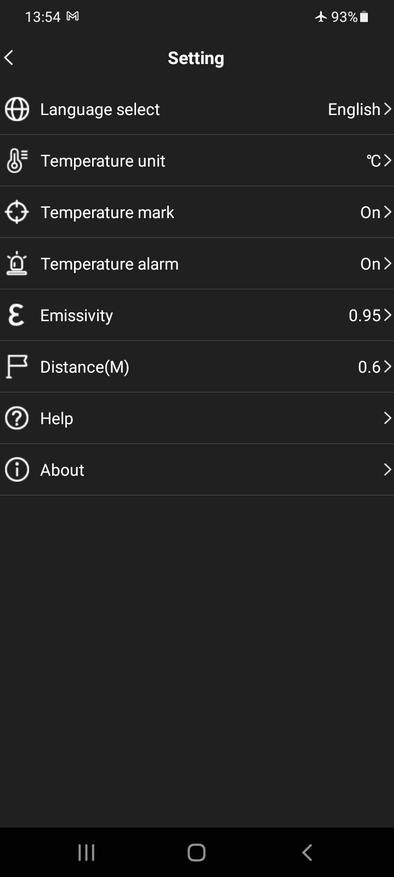

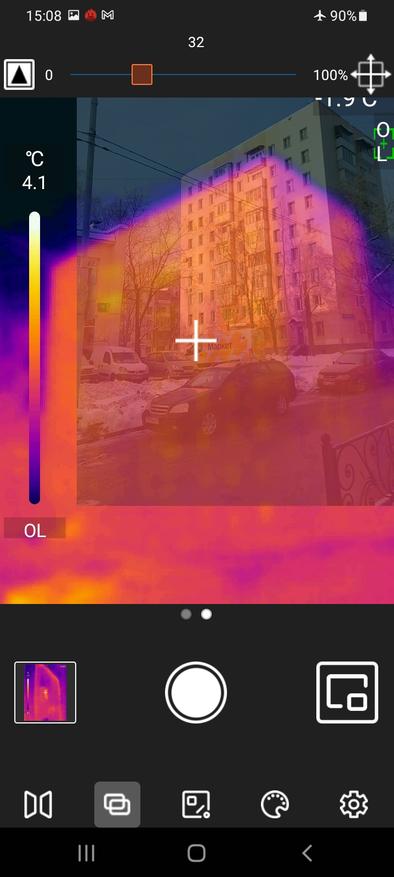

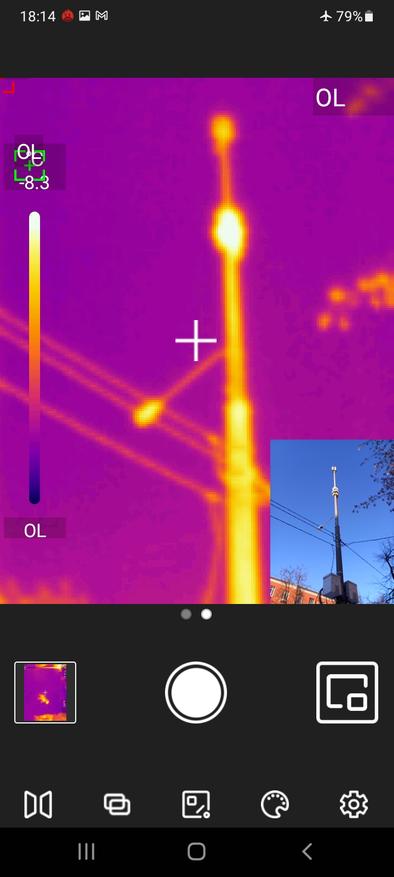

Теперь — три скриншота: пример работы приложения в режиме наложения картинок с тепловизора и камеры, в режиме «картинка в картинке» и страница настроек приложения:

На снимках — низкие температуры, поскольку снимки были сделаны зимой на улице.

Углы обзора тепловизора, хотя и меньше, чем у обычных камер смартфонов, но довольно удобны по сравнению с углами обзора многих других «длиннофокусных» моделей тепловизоров.

На первой картинке видим большое несовпадение изображений в инфракрасном диапазоне и в видимом. Видимое изображение можно подогнать под инфракрасное, но с этим придётся повозиться. Мне больше понравился второй вариант — «картинка в картинке» (на снимке — вышка сотовой связи).

Особенность обоих вариантов: при нажатии на кнопку снимка сохраняется только изображение в инфракрасном диапазоне. Если Вам нужно будет сохранить и наложенное видимое изображение, делайте скриншот.

Слева отображена линейка градусника. Её низ автоматически привязывается к самой минимальной температуре, попавшей в кадр, а верх — к максимальной. На приведённых выше снимках нижняя температура обозначена OL — она вышла за нижний предел измерений.

Размер снимков — 960*720 пикселей (интерполяция от 120*90, что, понятное дело, чёткости не прибавляет).

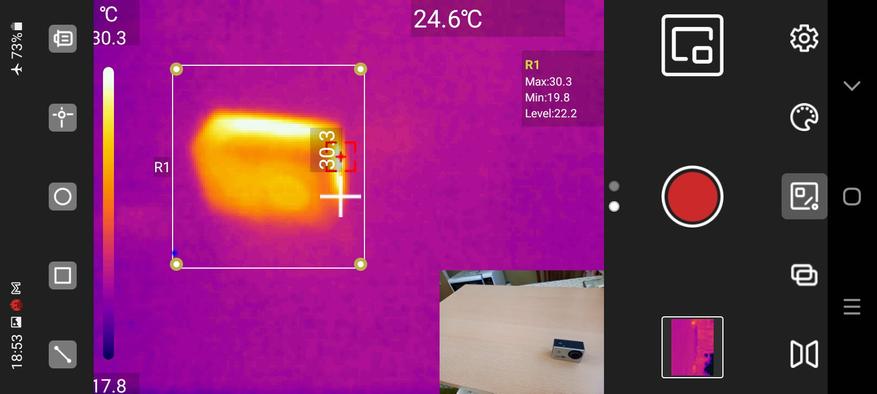

Если требуется определить температуру не по всему снимку, а по какой-то его части, то можно выделить эту часть:

Выделение не обязательно может быть квадратным, оно может быть круглым, линейным или даже точечным. Кроме того, одновременно могут работать несколько выделенных областей.

Кстати, при повороте ориентации смартфона линейка градусника тоже меняет ориентацию. Но ориентация самого снимка остаётся вертикальной, так что для нормального просмотра его потом надо поворачивать в графическом редакторе.

И ещё немного лирики. На последнем снимке изображена экшн-камера в работающем состоянии, и она хорошо видна и на теплоснимке, и на «картинке в картинке».

Возможно, этот прибор способен отлавливать и скрытые камеры по их теплу, если они недостаточно хорошо защищены от обнаружения.

Не хочу нагнетать паранойю, но в этих ваших интернетах описаны случаи, когда чрезмерно любопытные хозяева квартир, сдаваемых в аренду, наблюдали за постояльцами. :)

Кроме того, с помощью тепловизора можно отличить «живую» камеру видеонаблюдения от «мёртвой» или от муляжа.

Снова к делу.

Также можно выбрать цветовую гамму (палитру) для отображения теплоснимка. На приведённых снимках использована палитра Iron, и мне кажется, она — наиболее оптимальна. Еще есть палитры Rainbow, White Hot, Red Hot, Black Hot, Lava, Rainbow Hot.

Из них White Hot и Black Hot — чёрно-белые, прямое или негативное отображение.

Приложение для тепловизора автоматически запускается при подключении прибора к смартфону (приложение должно быть заранее установлено). При включении первые несколько секунд оно производит калибровку под окружающую температурную действительность.

Если при работе прибора его навести на другой объект с иными температурными характеристиками, то прибор делает перекалибровку под новое окружение; при этом внутри прибора что-то механически щёлкает.

Думаю, вряд ли ошибусь, если скажу, что функциональность приложения близка к функциональности приложений для тепловизоров других производителей.

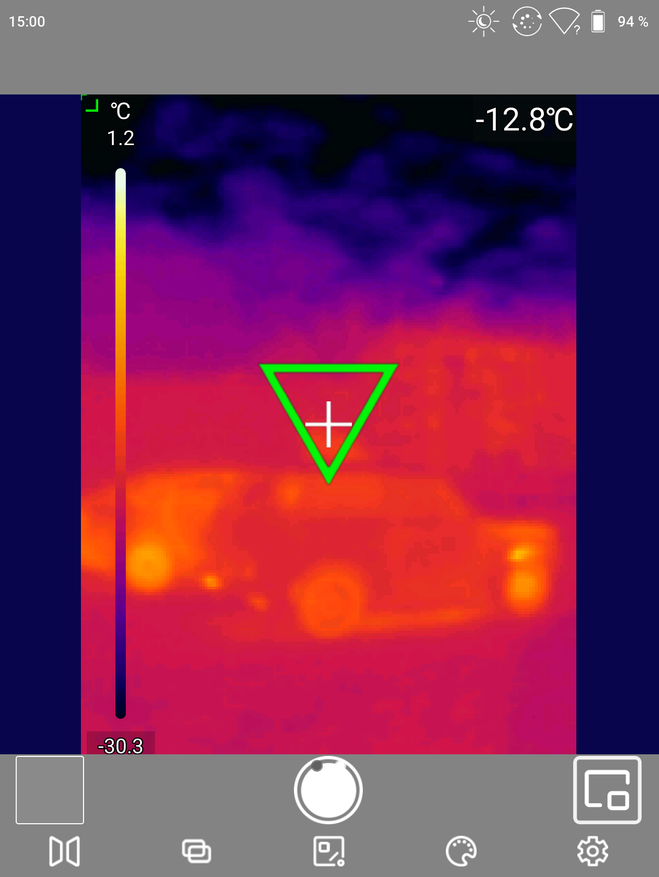

Из области курьёзов: я попробовал подключить тепловизор к электронной книге ONYX BOOX Leaf (на Android 10), и он с электронной книгой заработал! На скриншоте — автомобили на улице:

Изображение на экране электронной книги было чёрно-белым, естественно, но скриншот сохранился в цвете.

Зелёный треугольник означает, что температура в каких-то местах снимка оказалась ниже порога Alarm, установленного в настройках.

В общем, на планшетах с достаточно свежим Android и поддержкой USB OTG тепловизор тоже должен работать.

Теперь — ещё несколько примеров теплоснимков, сделанных при подключении к обычному смартфону.

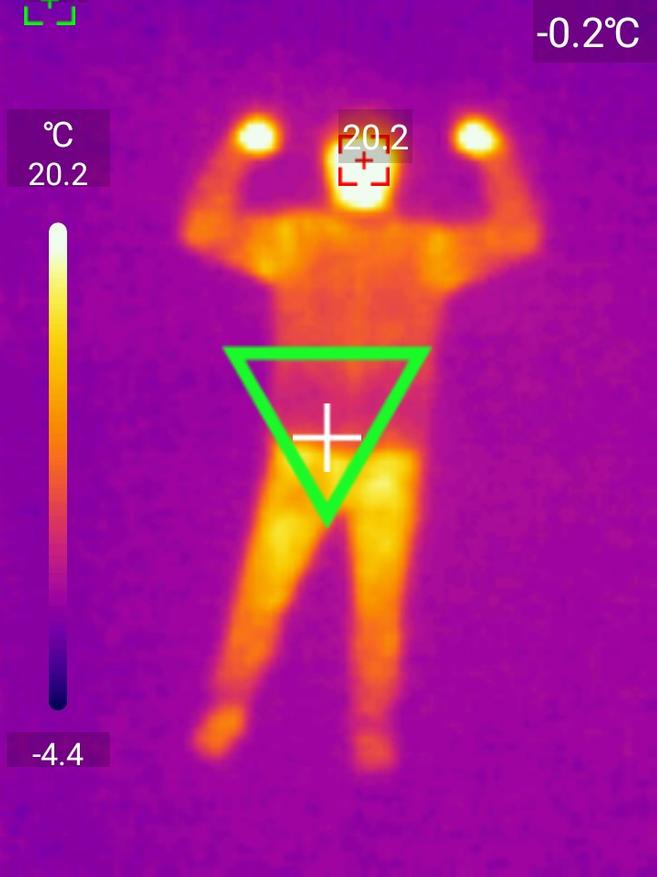

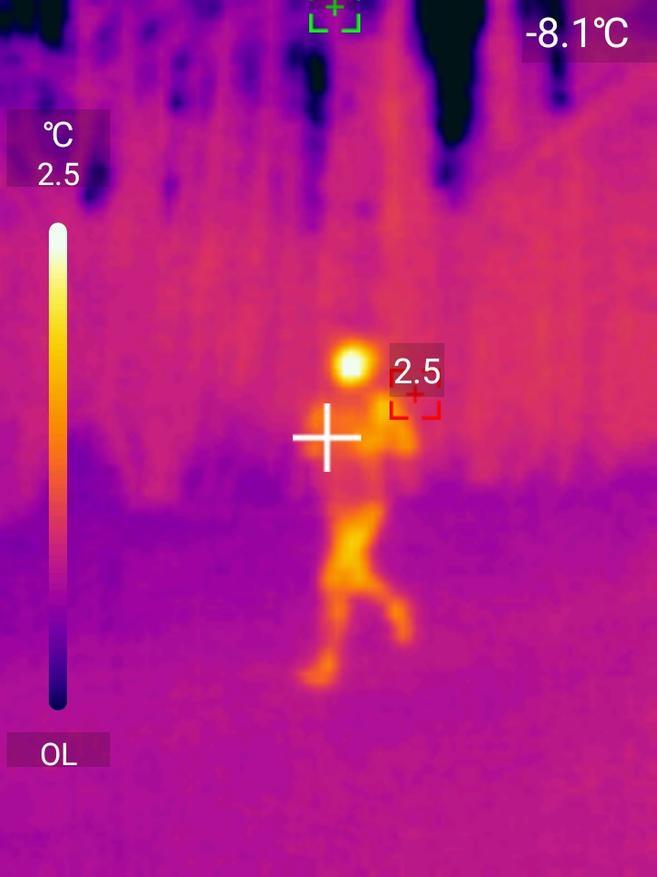

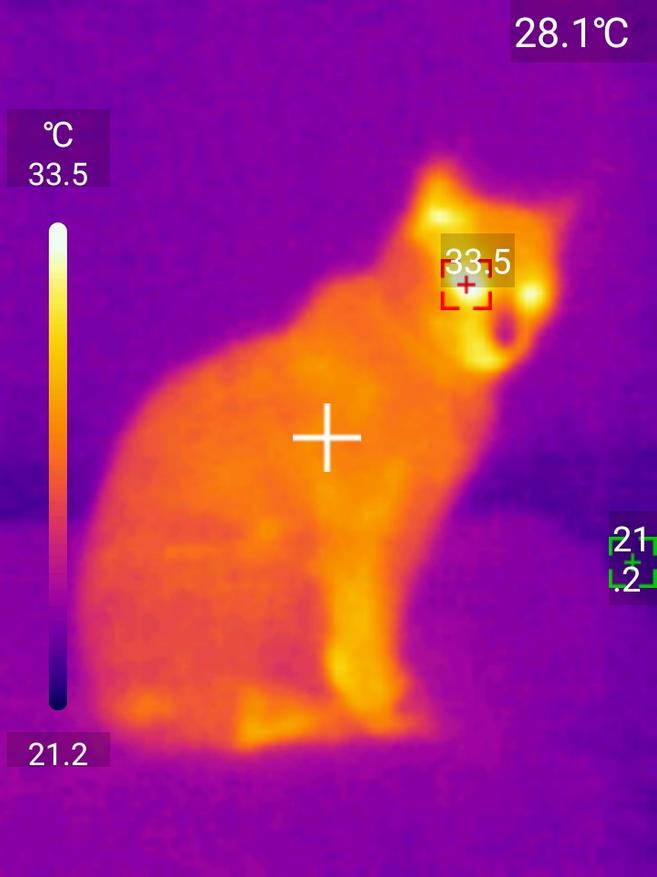

Живые существа: спортсмен, спортсменка и хозяин дома; первые два снимка сделаны зимой на улице:

По второму из представленных снимков видно, что если снимаемый предмет имеет малый угловой размер,  то возможна значительная ошибка в определении температуры (спортсменка, безусловно, теплее, чем определил прибор).

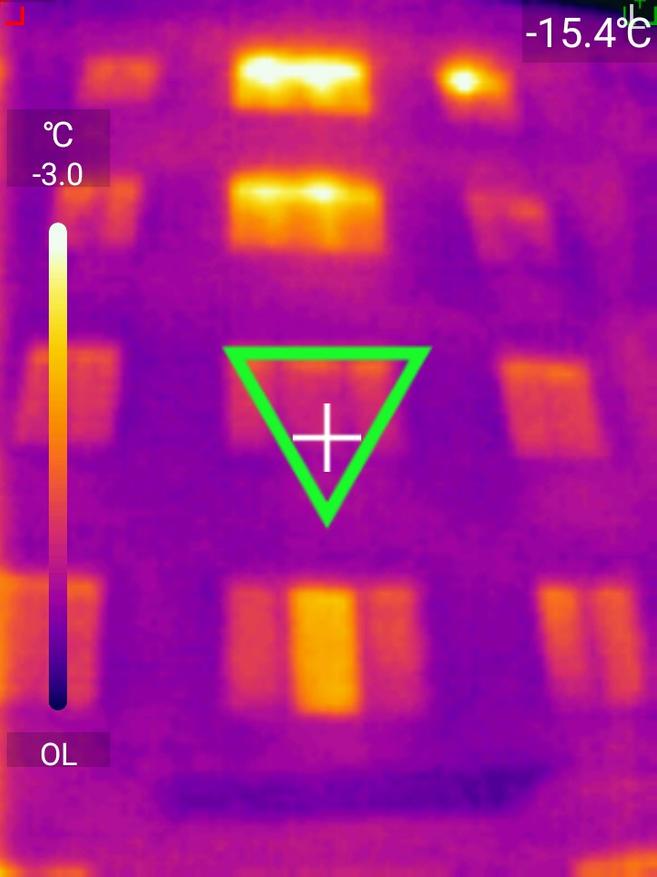

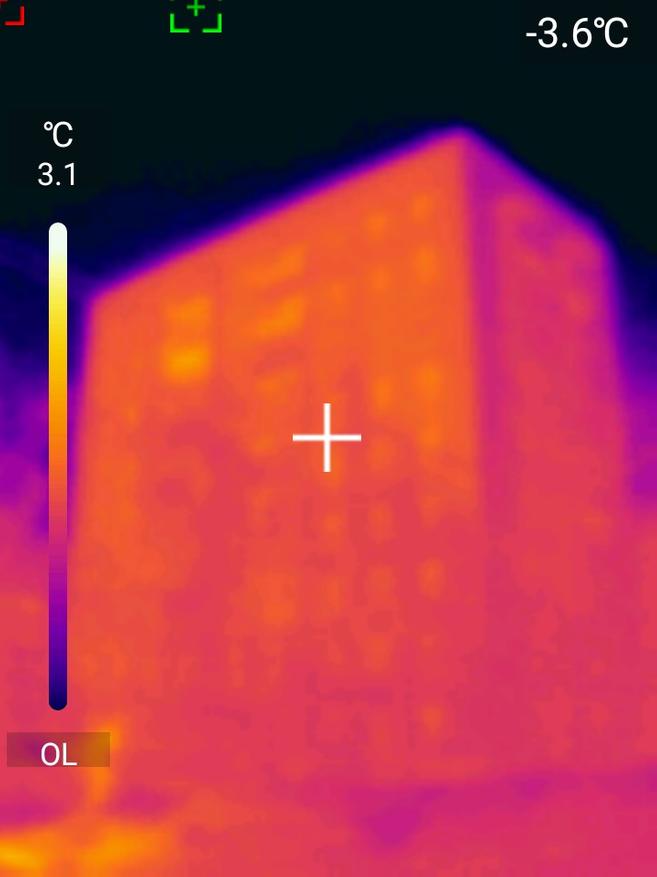

Здания (зима):

На втором из снимков отлично видны места тепловых утечек.

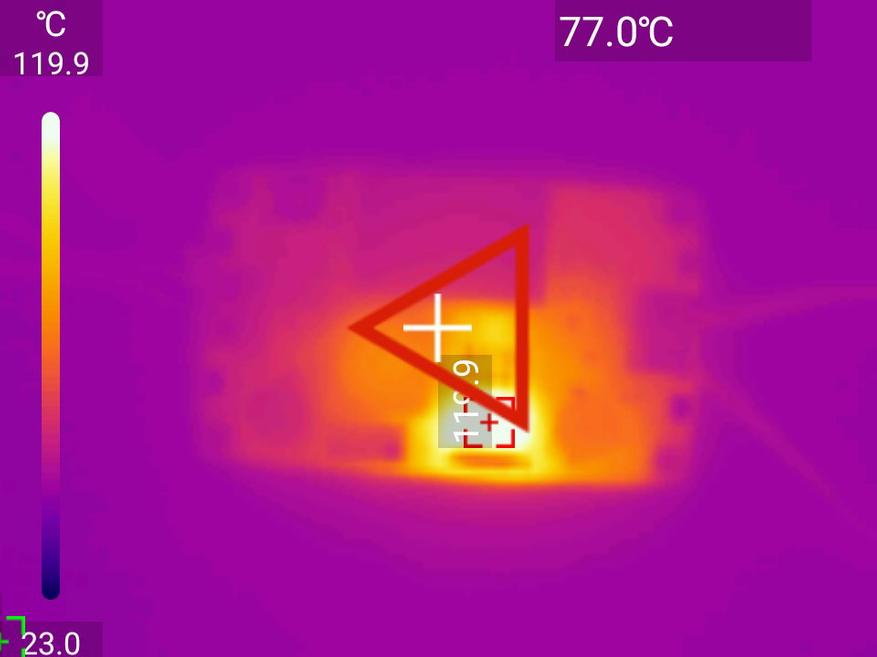

Теплоснимок техники (плата DC-DC преобразователя на LM2596, нагруженного до максимально-допустимого тока):

На последнем снимке видно, что один из элементов раскалился до 119.9 градусов. Режим работы преобразователя — явно недопустимый. Этот факт удостоверяет также красный треугольник, обозначающий превышение порога Alarm, заданного в настройках.

Мораль: использовать какие-либо устройства на уровне их предельно-допустимых параметров в течение длительного времени — это не комильфо!

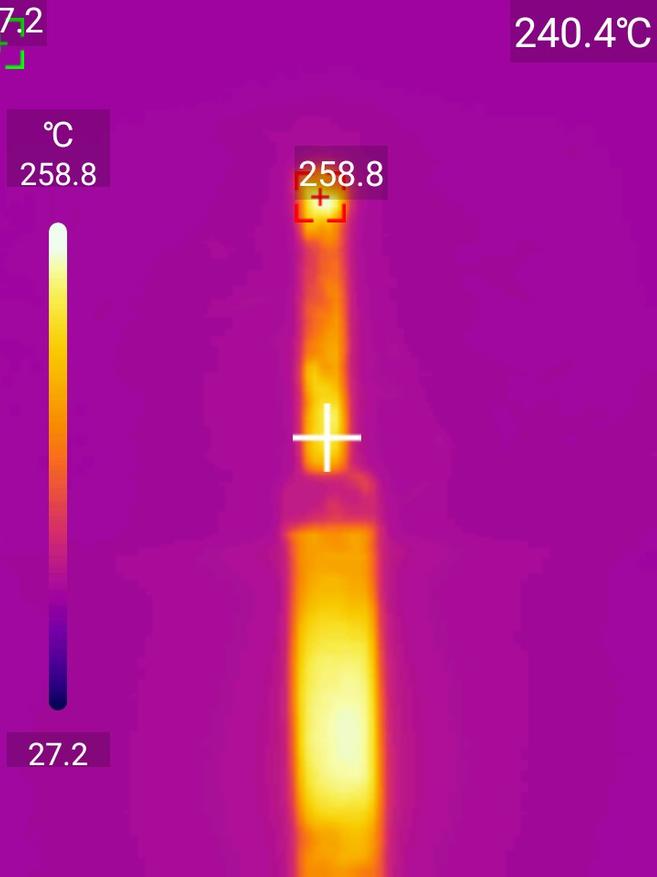

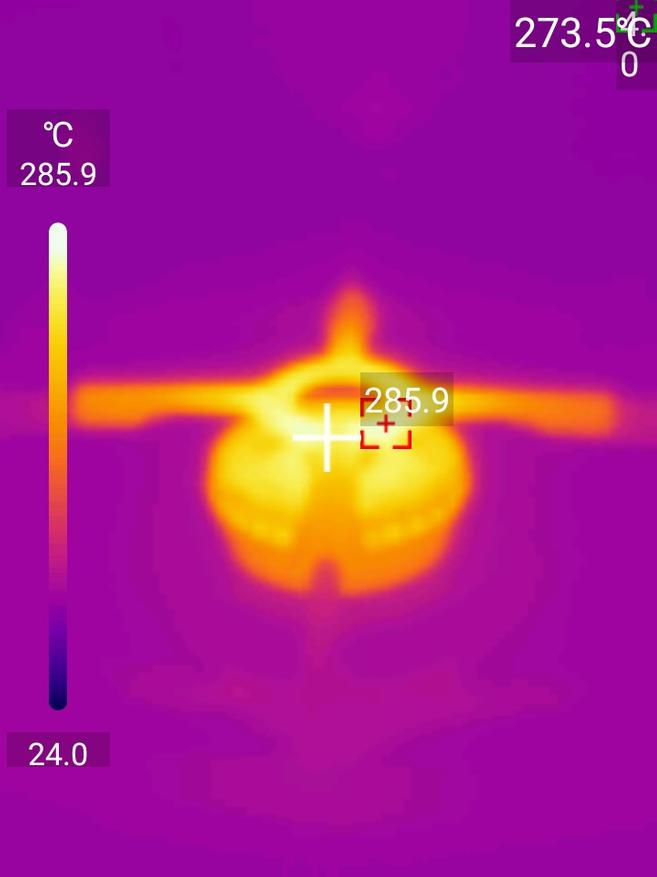

Теперь переходим к измерениям на высоких температурах. На следующих трёх картинках: паяльник, конфорка газовой плиты и она же, но уменьшенная до собственного разрешения тепловизора (120*90, просто для справки, как оно выглядит на самом деле). Над конфоркой установлена крестовина для мелкой посуды.

И, наконец, тестовая съёмка видео. Видео было снято на улице, причем в процессе съёмки тепловизор самовольно сделал паузу для перекалибровки (это будет заметно на последних секундах):

Кстати, при съёмке горизонтального видео результат получается всё равно в вертикальной ориентации. Это видео пришлось поворачивать на 90 градусов в видеоредакторе.

Благодаря высокой для такого рода приборов частоте кадров, видео получилось довольно плавным (за исключением разрыва в момент перекалибровки).



Итоги и выводы

Протестированный тепловизор UNI-T Uti120Mobile в силу своего разрешения никак не может похвастаться изображениями, хоть немного претендующими на фотографическую точность.

В связи с этим он может применяться для случаев, когда исследуемый объект имеет достаточно крупные угловые размеры. Если угловые размеры будут небольшими, то при измерениях возможна значительна ошибка (как на теплоснимке спортсменки). В этом случае нельзя будет сделать количественную оценку температуры, но можно сделать качественную оценку (что тоже во многих случаях неплохо).

Область применения тепловизора — в основном, техническая. С его помощью можно проверить электронные устройства и другую технику на нагрев или перегрев, обнаружить тепловые трассы, найти утечки тепла, или наоборот — холода (если речь идёт о холодильном оборудовании).

Купить протестированный тепловизор можно на Aliexpress, например, у этого продавца, или у другого.

Цена на момент публикации обзора — около $160, в дальнейшем может меняться в любую сторону.
