Обзор Atorch DL24B-XSP16 — специализированный PD 3.1 триггер для нагрузочных модулей ATORCH

Power Delivery экосистема активно расширяется, предлагая инженерам и любителям электроники все более специализированные решения. Компания Atorch, известная своими измерительными приборами и нагрузочными устройствами, представила собственную интерпретацию PD триггера — устройство, заточенное под работу с их популярными электронными нагрузками и измерительным оборудованием.

Комплект поставки

Производитель не стал усложнять — простая прозрачная упаковка, которая содержит сам триггер и гарантийный талон. Никаких дополнительных аксессуаров или переходников в комплекте нет.

Внешний облик устройства

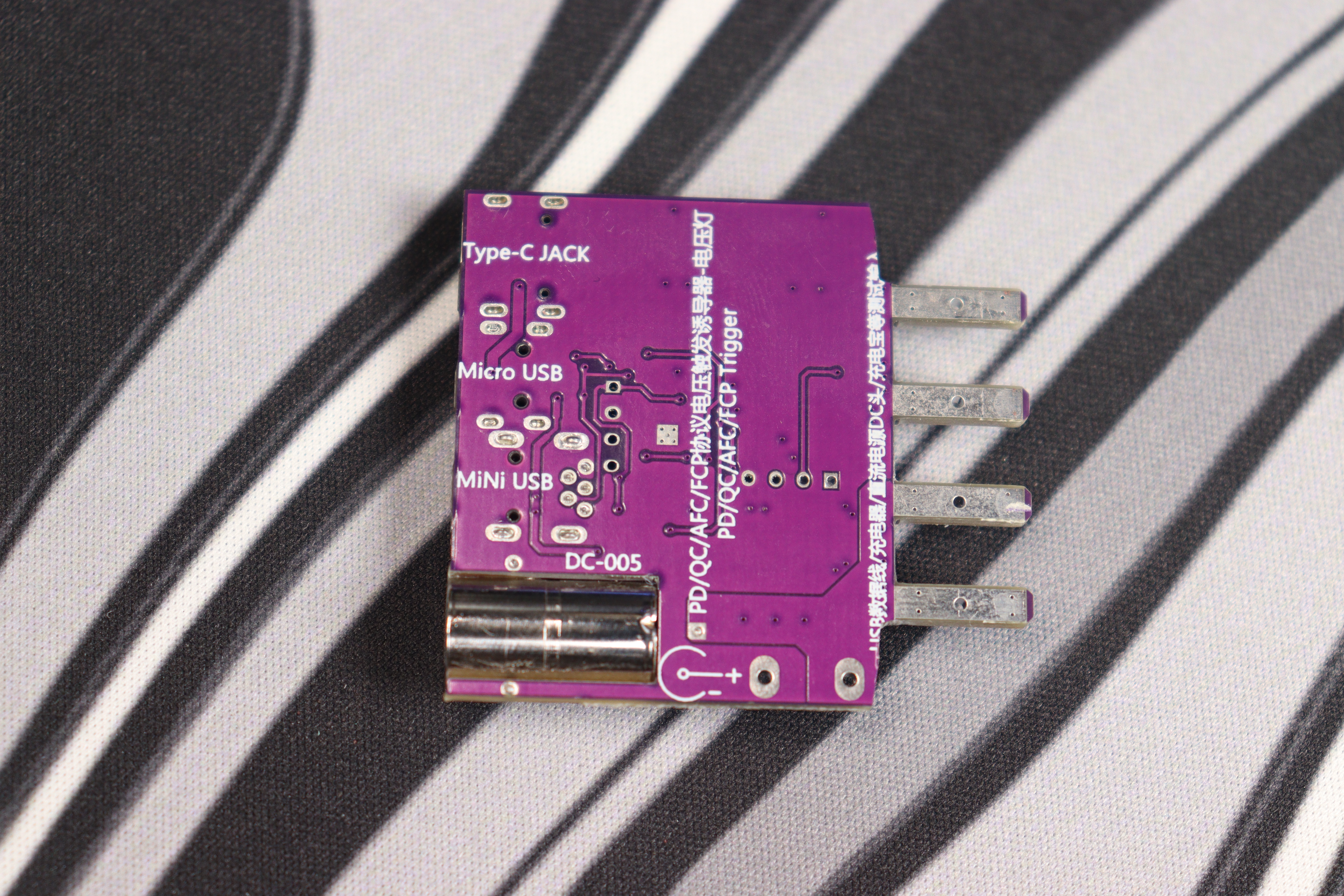

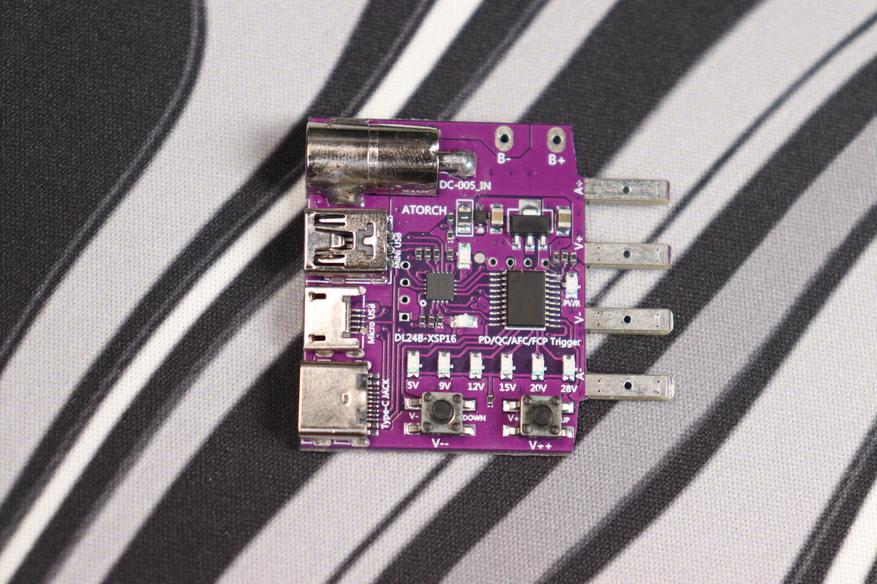

Плата выполнена на фиолетовом текстолите — отраслевой стандарт для обозначения устройств с поддержкой Power Delivery 3.1. Компоновка логична: основные входы — слева (DC, mini-/micro-/type-c usb), контакты для подключения к нагрузке — справа. Качество пайки соответствует промышленным стандартам, элементы размещены плотно, но без фанатизма. Основное отличие от конкурентов — отсутствие дисплея. Индикация выполнена шестью светодиодами в нижней части платы с четкой маркировкой напряжений: 5V, 9V, 12V, 15V, 20V, 28V. Для многих применений такое решение практичнее цифрового дисплея, учитывая его наличие в нагрузке.

Управление реализовано двумя кнопками UP и DOWN, что позволяет перемещаться по профилям в любом направлении. Это заметно удобнее циклического переключения одной кнопкой.

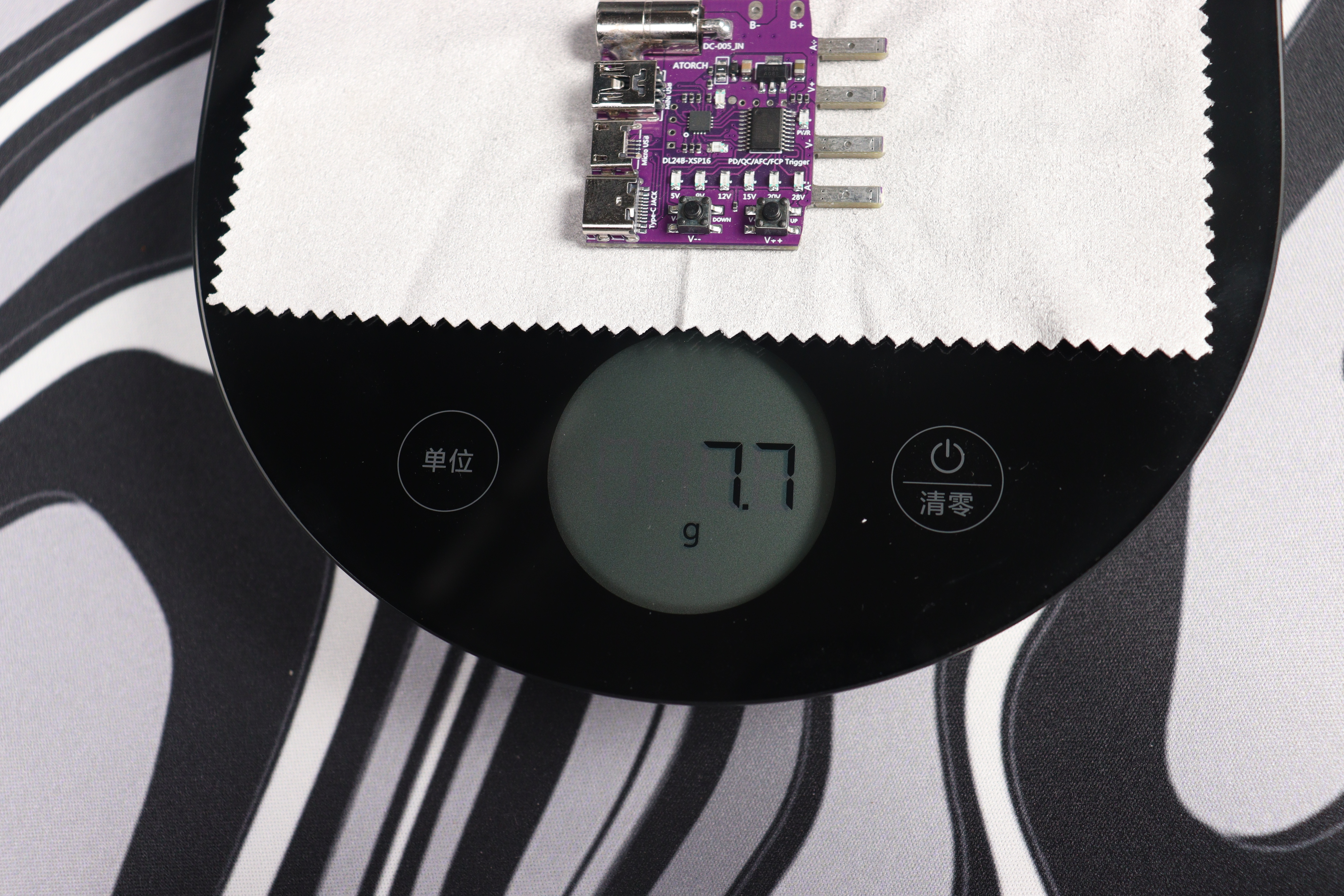

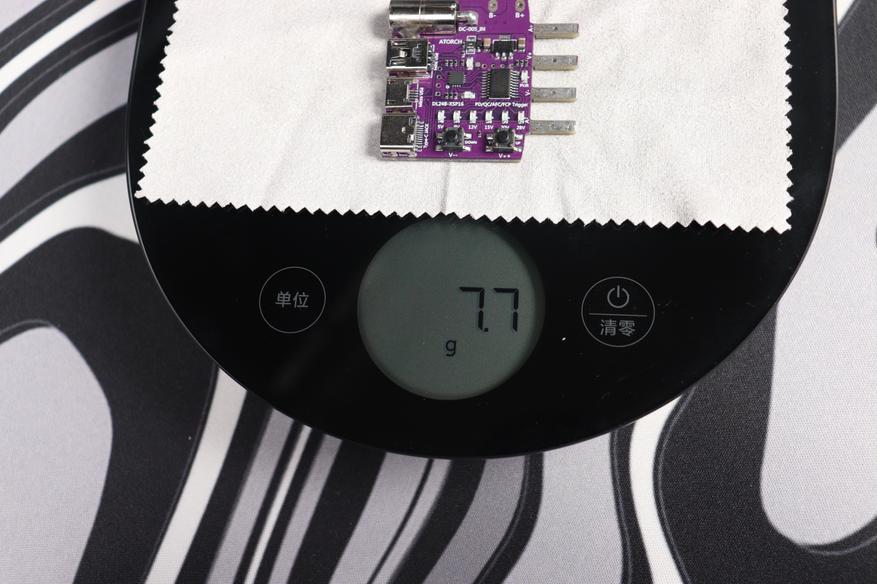

Размеры составляют 30.8x38.8x8 мм без разъемов и контактов, масса 7.7 грамма. По сравнению с минималистичными китайскими аналогами устройство крупнее.

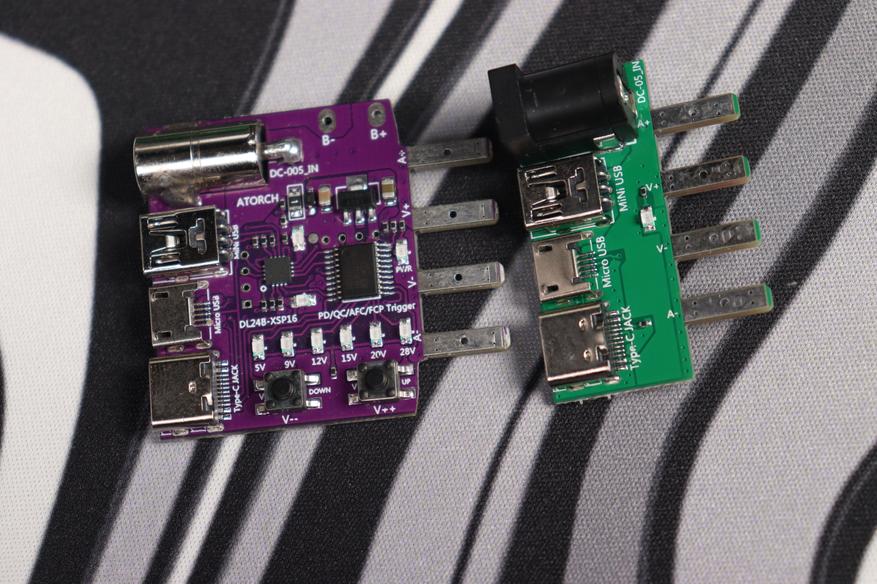

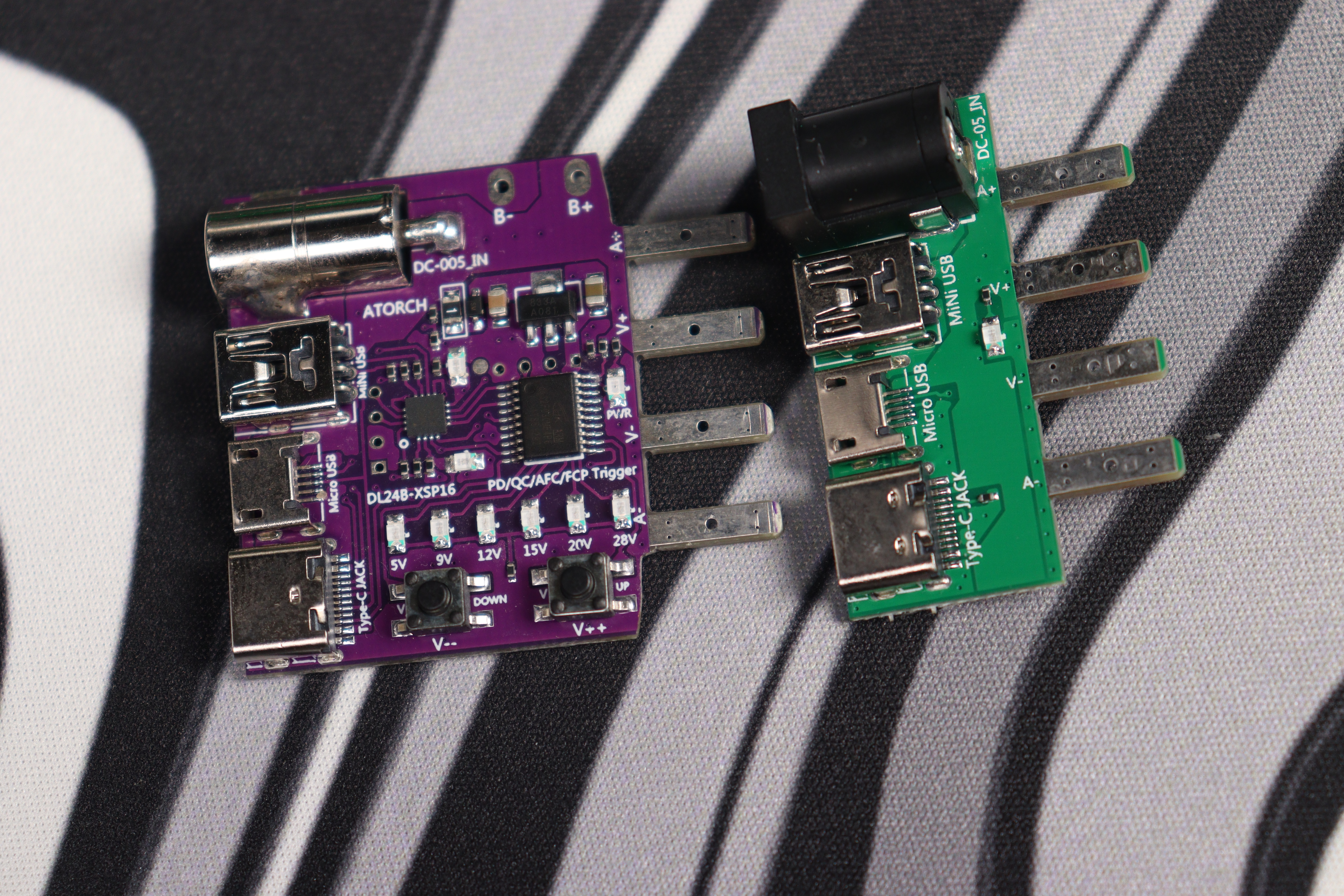

Сравнение с обычной «зелёной» платой, с которой комплектуются нагрузки ATORCH

Тестирование устройства

При подключении к источнику питания загорается светодиод текущего активного профиля. Переключение между доступными напряжениями осуществляется кнопками UP/DOWN — значительно удобнее, чем циклическое переключение одной кнопкой у конкурентов. Можно как пошагово повышать напряжение кнопкой UP, так и понижать через DOWN.

Если источник не поддерживает какой-то профиль, соответствующий светодиод не активируется при попытке его выбора. Такая логика работы интуитивно понятна и исключает путаницу при работе с разными зарядными устройствами.

Дополнительный DC-разъем расширяет возможности подключения источников питания, что может быть полезно в лабораторных условиях.

Ограничения стандартные для класса PD триггеров — полная зависимость от возможностей источника питания. Если зарядка не поддерживает конкретный профиль, никакие манипуляции с кнопками не помогут его активировать. Максимальная мощность также лимитируется характеристиками адаптера, а не самого триггера.

Система индикации построена на шести светодиодах, каждый из которых соответствует определенному профилю Power Delivery:

• 5В — базовый профиль USB;
• 9В — стандарт быстрой зарядки смартфонов;
• 12В — питание портативной техники;
• 15В — ноутбуки начального уровня;
• 20В — мощные ноутбуки;
• 28В — Power Delivery 3.1 — игровые решения или мощные приборы.

В паре с электронной нагрузкой Atorch DL24EW устройство демонстрирует отличную совместимость. Переключение между профилями происходит быстро — в течение 1-2 секунд с характерным миганием соответствующего светодиода. Стабильность работы на высоком уровне, сбоев за время тестирования не зафиксировано.

Измерения с помощью внешнего тестера показали хорошую точность поддержания напряжений:

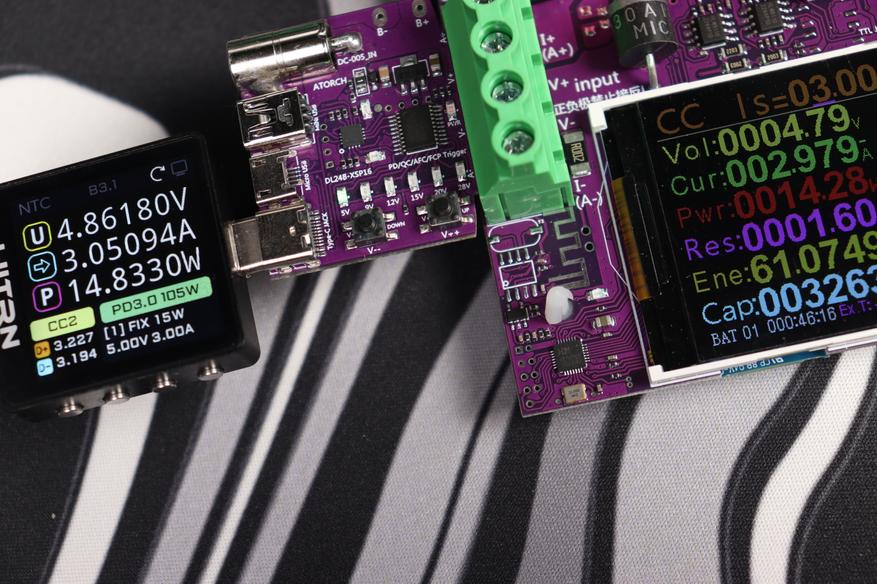

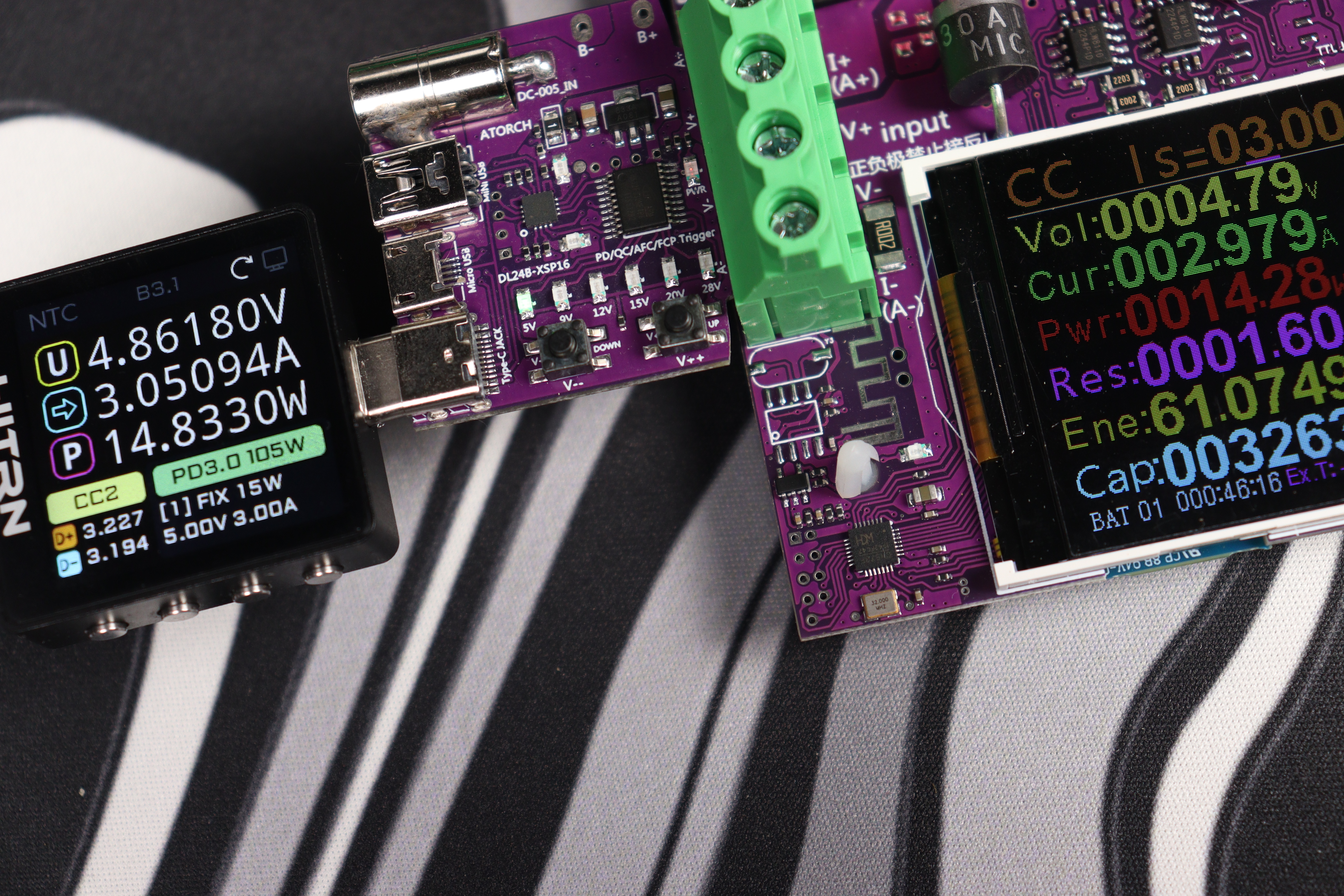

• 5В. Показания на тестере — 5.02В/1.06A и 4.86В/3.05A, на нагрузке — 5В/0.999А и 4.79В/2.979А соответственно.

• 9В. Показания на тестере — 8.98В/1.0475A, 8.82В/3.057A, на нагрузке — 8.96В/1.0А, 8.75В/3.002A соответственно.

• 12В. Показания на тестере — 11.997В/1.04A и 11.83В/3.0466A, на нагрузке — 11.97В/1А и 11.77В/2.998А соответственно.

• 15В. Показания на тестере — 14.95В/1.05A и 14.736В/3.04A, на нагрузке — 14.93В/1.0А и 14.67В/2.997А соответственно.

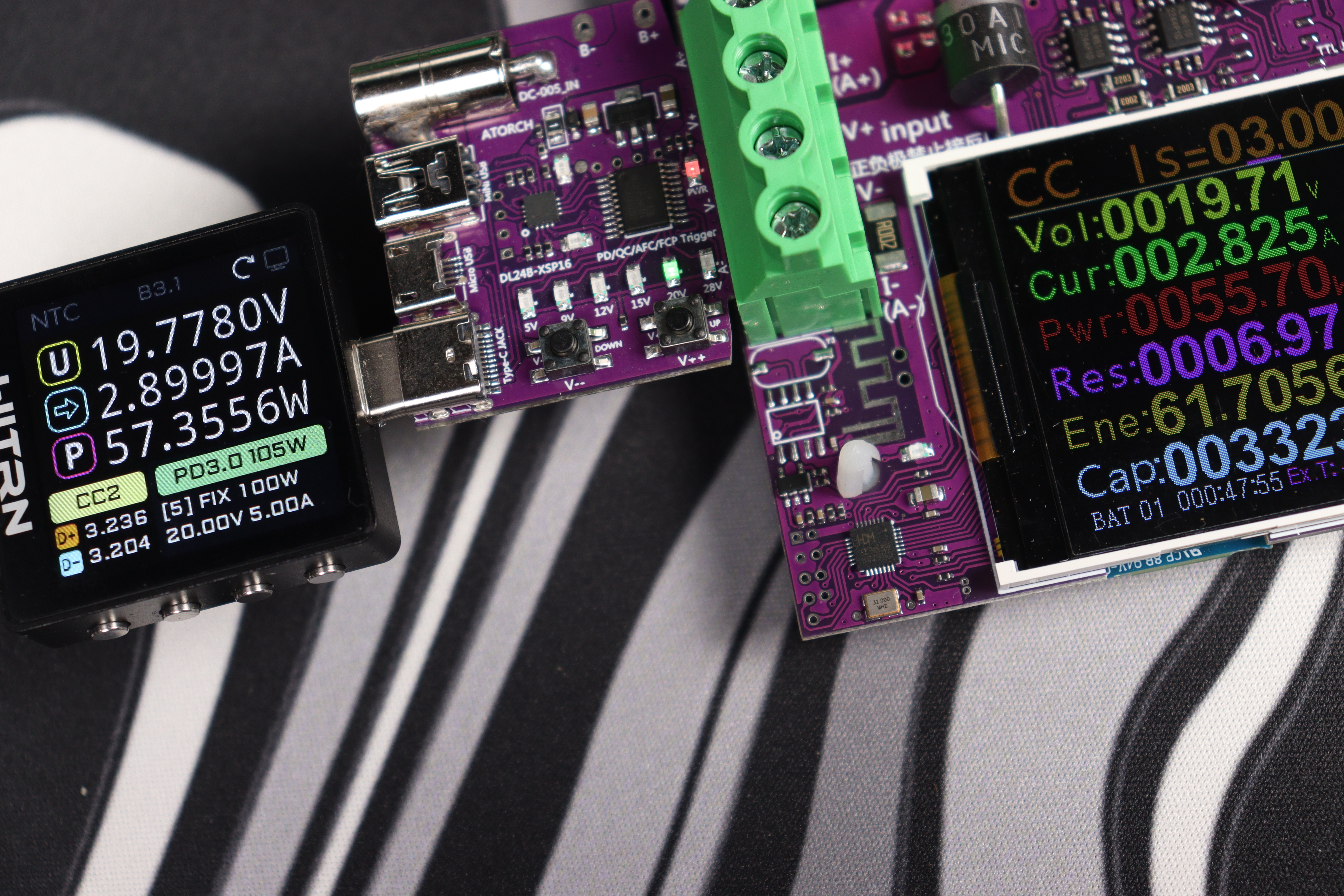

• 20В. Показания на тестере — 19.989В/1.03A, 19.77В/2.899A, на нагрузке — 19.96В/1.0А, 19.71В/2.825А соответственно.

• 28В. Показания на тестере — 27.6649В/1.03A, 27.29В/3.035A и 26.9864В/5.04А, на нагрузке — 27.64В/0.999А, 27.22В/2.999А и 26.87В/4.99А соответственно.

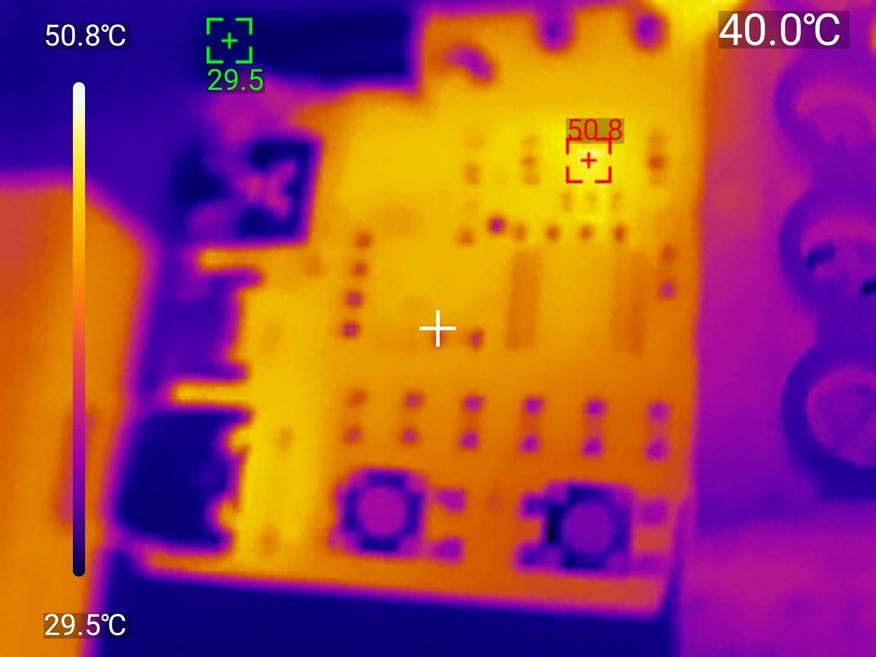

Нагрев незначителен — до 51 градусов Цельсия (показания с тепловизора UNI-Т UТI260М) учитывая длительную работу на протяжении часа.

Заключения

Atorch создали практичное устройство, которое отлично дополняет их экосистему измерительных приборов. LED индикация может показаться архаичной на фоне конкурентов с дисплеями, но именно эта простота становится преимуществом в определенных сценариях использования.

Это не универсальный измерительный прибор и не замена лабораторному источнику питания. Это специализированный инструмент для конкретных задач, и в своей нише он работает безупречно. Если вам нужен надежный, простой и недорогой способ получить стандартные PD напряжения — этот триггер станет отличным выбором.

Триггер отлично подходит для:

• Работы с электронными нагрузками Atorch
• Питания самодельных устройств фиксированными напряжениями
• Тестирования блоков питания в мастерских
• Быстрой проверки поддерживаемых профилей зарядными устройствами

Простота использования делает его идеальным выбором для начинающих радиолюбителей, которым не нужны продвинутые функции измерения.
