Ищем утечки горючих газов: обзор газоанализатора fnirsi gd-02

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Данный инструмент хоть и не является профессиональным сертифицированным оборудованием, но определяет даже слабую концентрацию газа, поэтому с легкостью может найти разгерметизацию системы подачи газа дома или в автомобиле. При чем улавливать можно любые горючие пары, например, растворителя или спирта.

Характеристики

Параметр Значение
Модель GD-02
Дисплей Цветной 2.0-дюймовый
Определяемые газы Метан, пропан, изобутан
Диапазон измерений (ppm, Метан) 0~50000
Диапазон измерений (%НКПР) 0~100
Разрешение 1 ppm / 1 %НКПР
Температура эксплуатации от -10 до 55 °C
Время прогрева Около 15-16 секунд
Время отклика (T90) < 5 с
Время восстановления (T10) < 10 с
Срок службы > 3 лет
Время забора пробы ≈ 0.5 с
Размеры ≈ 63x28x139(+360) мм
Вес изделия ≈ 296 г
Языки интерфейса Упрощенный китайский / Английский

Распаковка

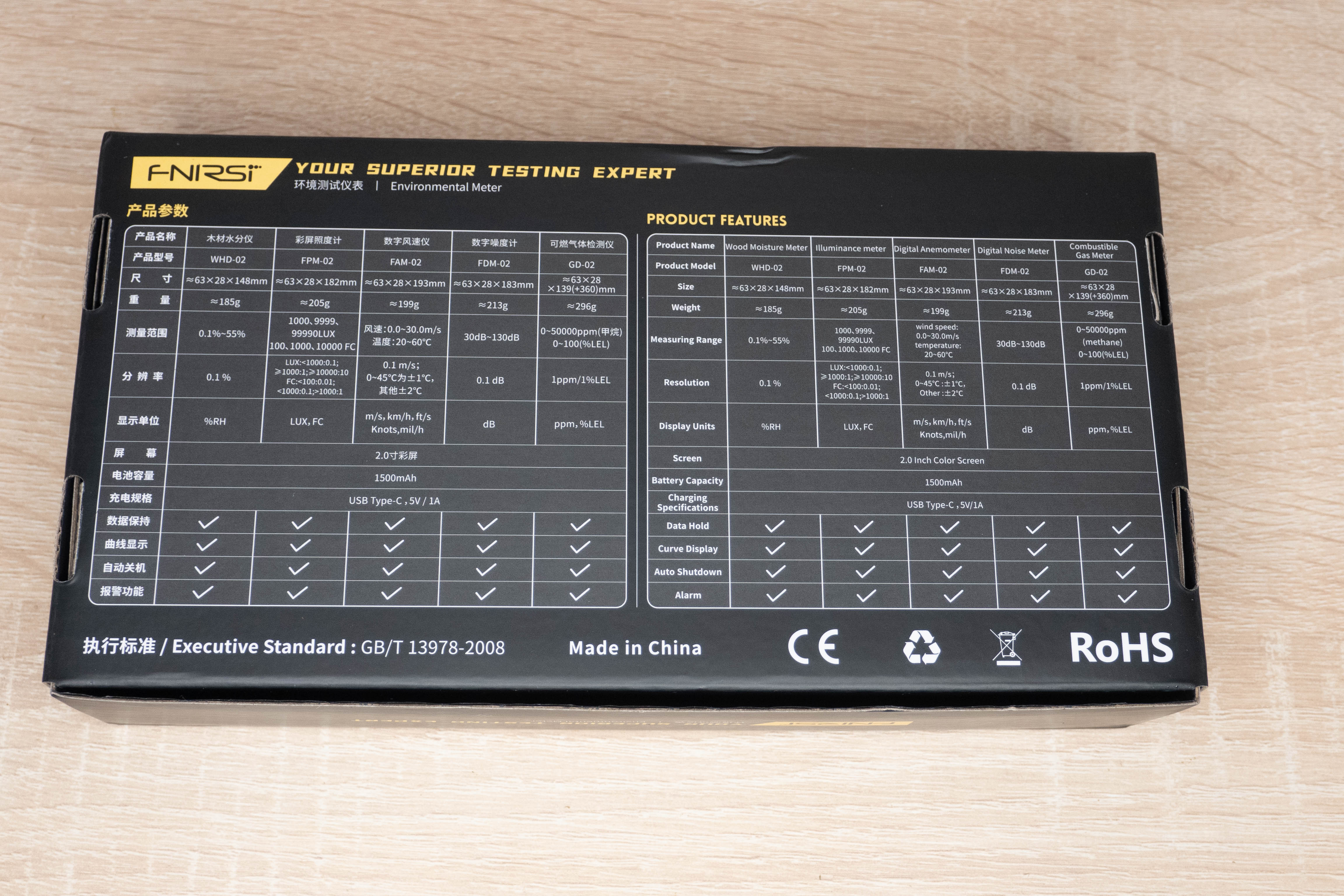

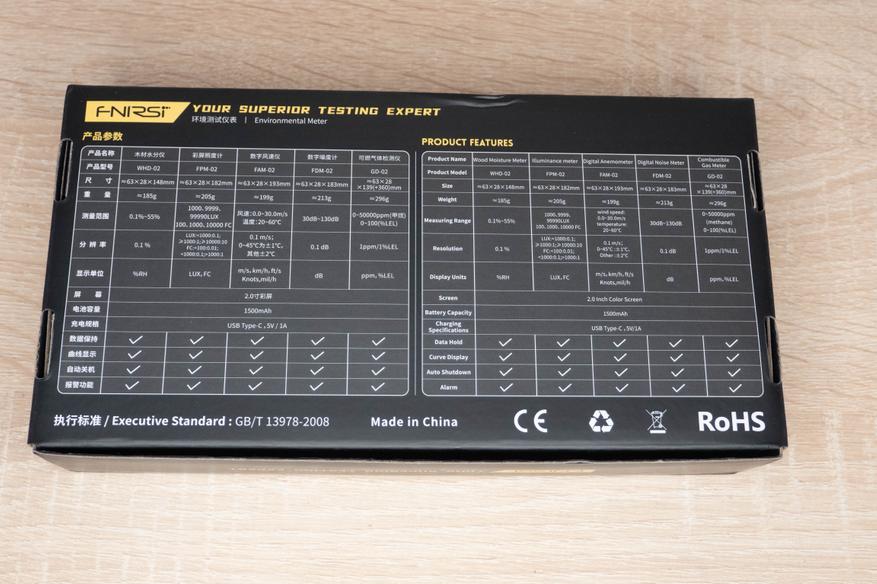

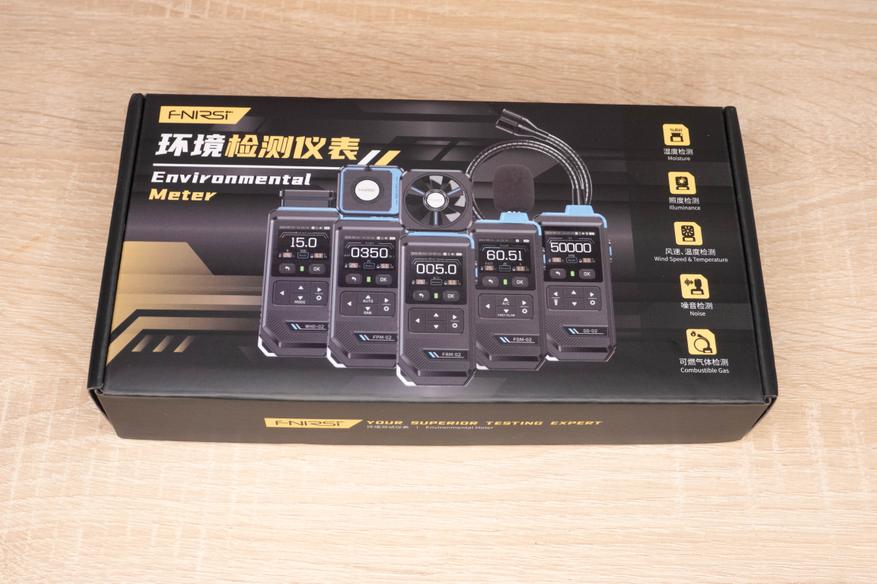

Приходит в фирменной коробке с изображением целой линейки будущих моделей на лицевой стороне и техническими характеристиками с обратной.

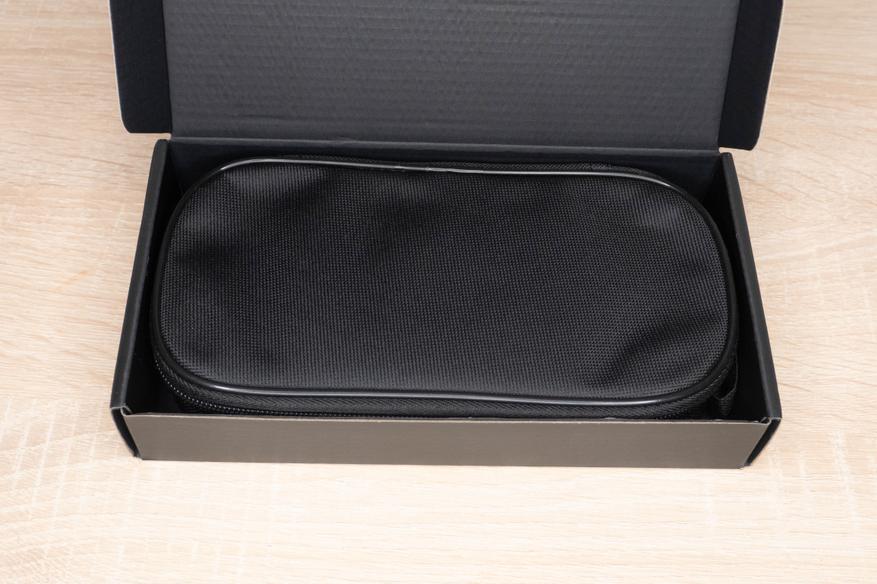

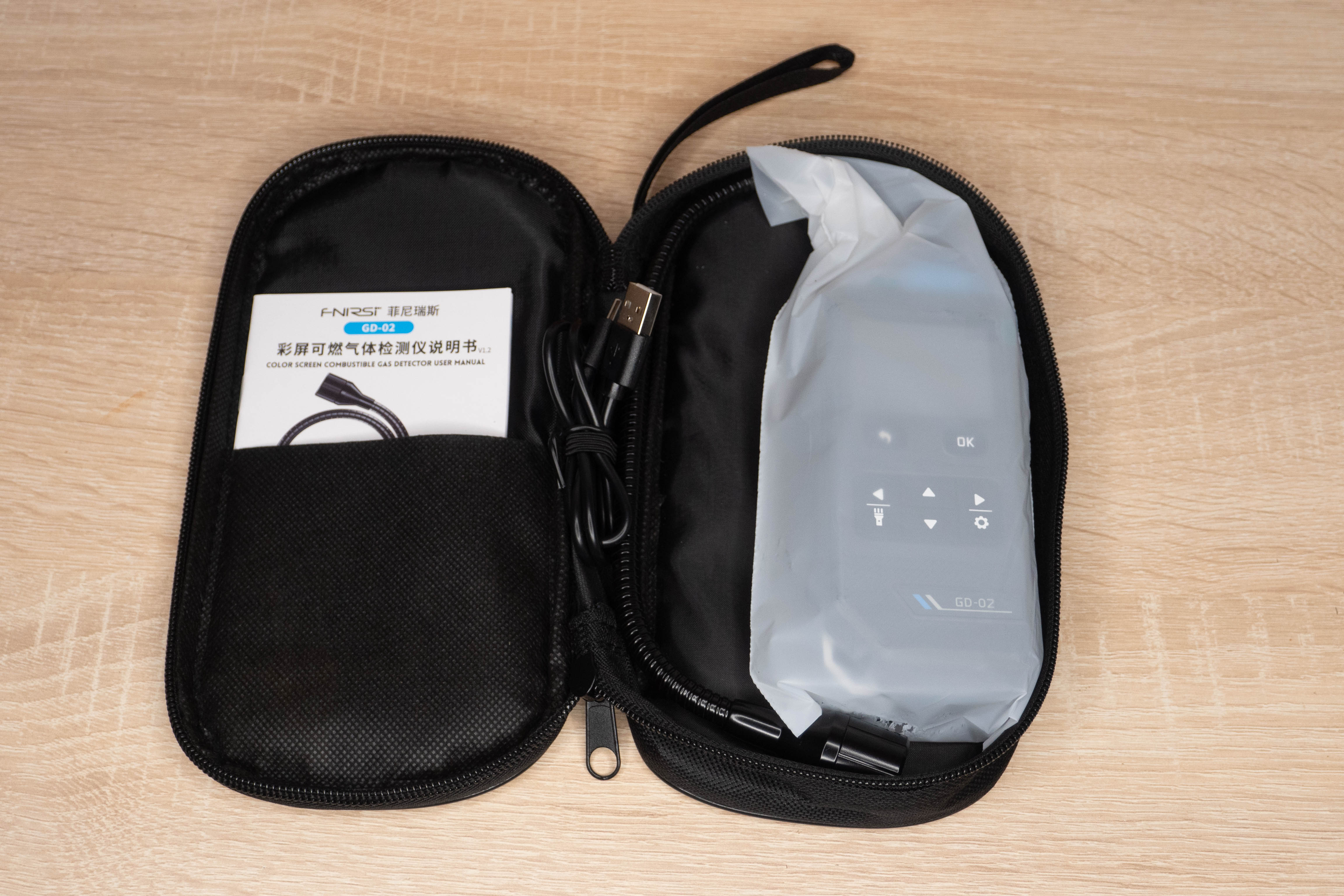

Сам детектор находится в сумке из плотного материала, в комплекте также имеется кабель для зарядки и инструкция.

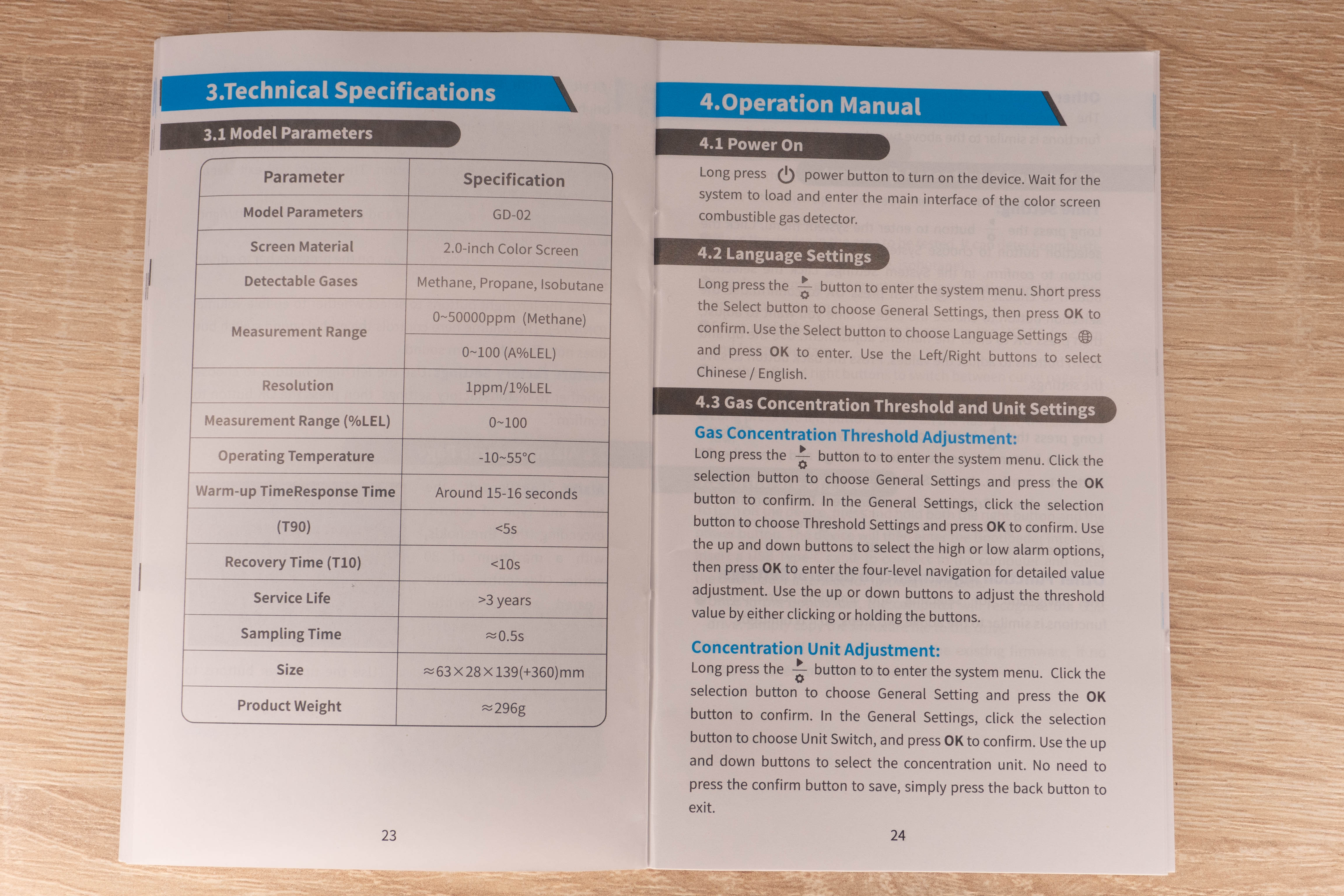

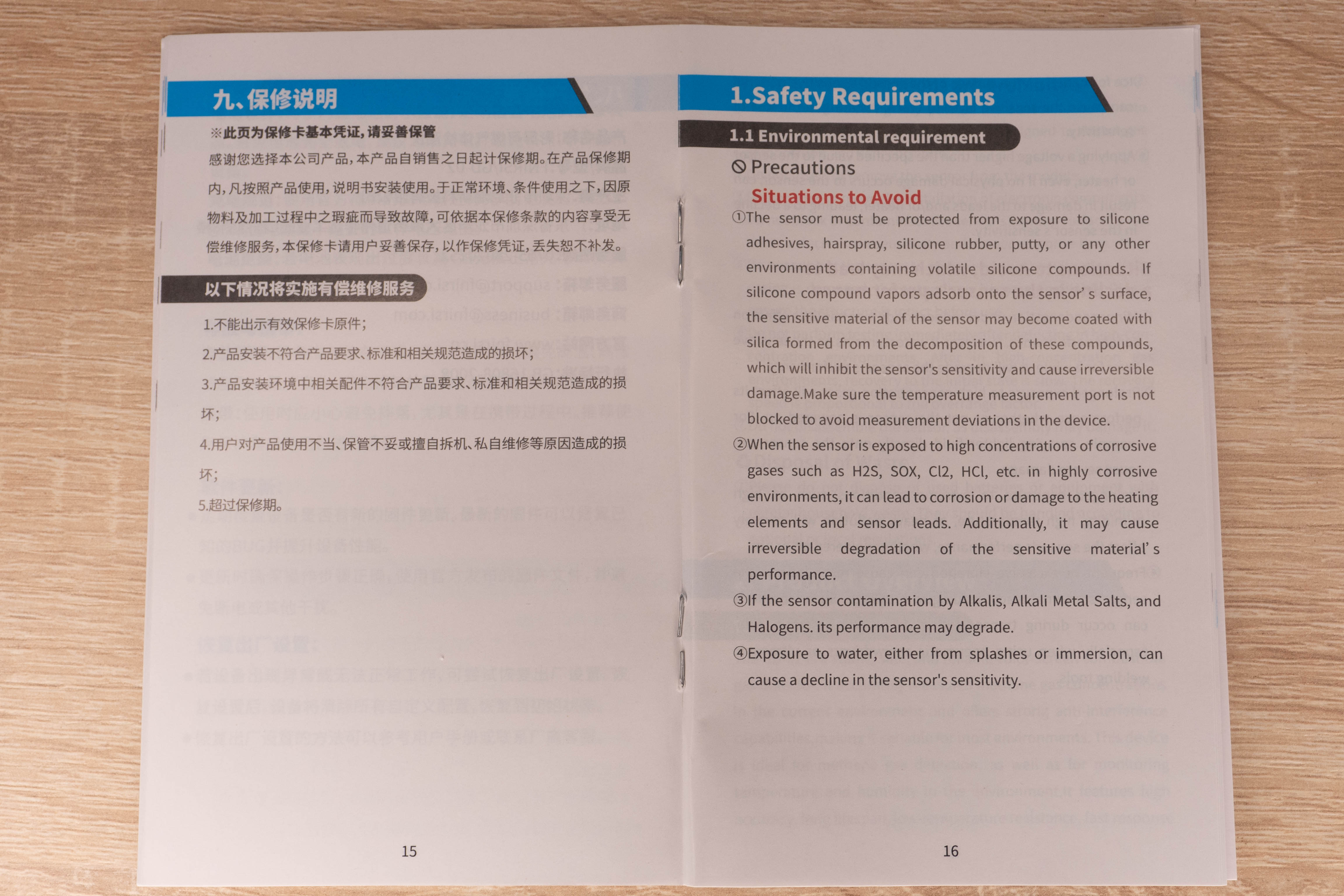

Вот ближе основная информация из неё.

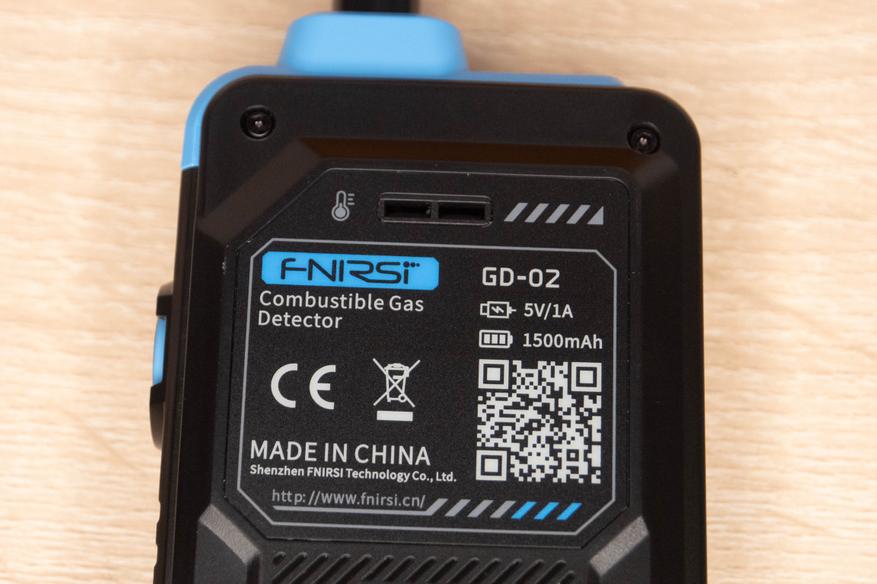

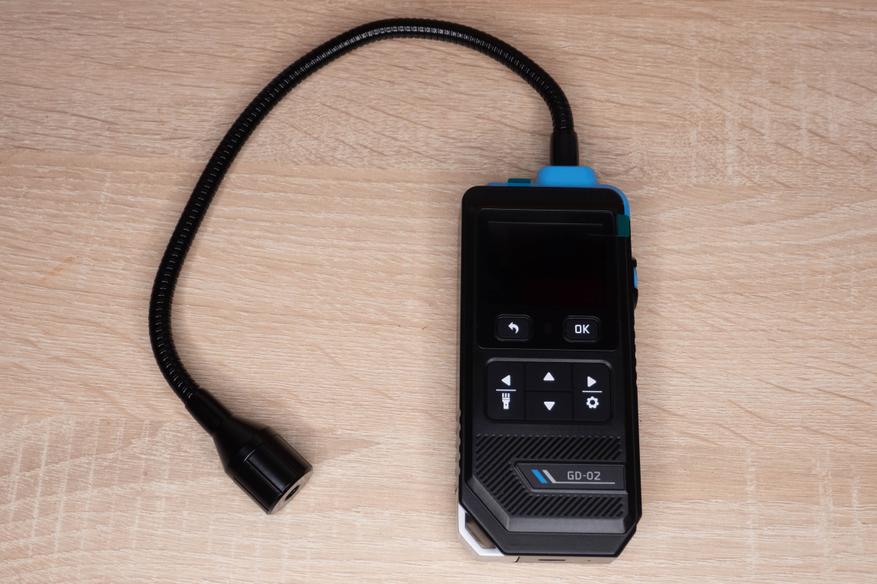

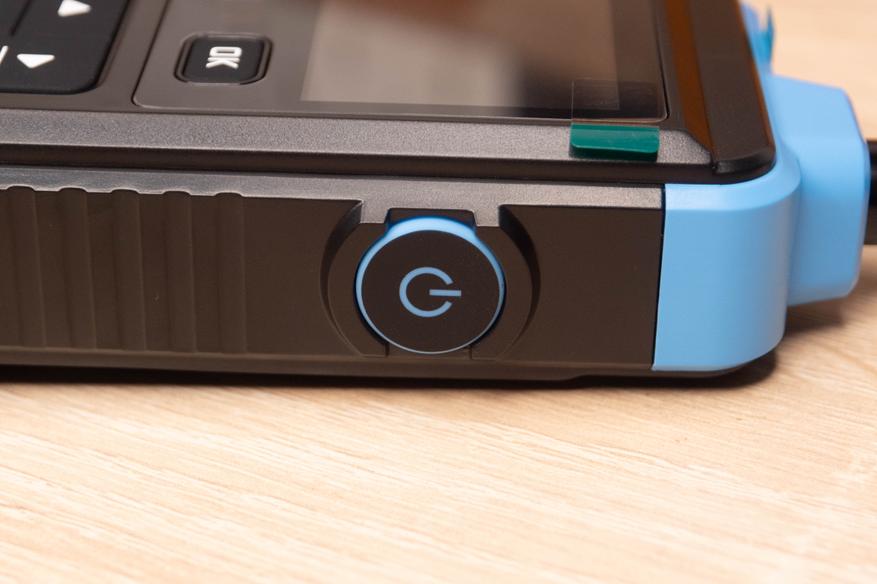

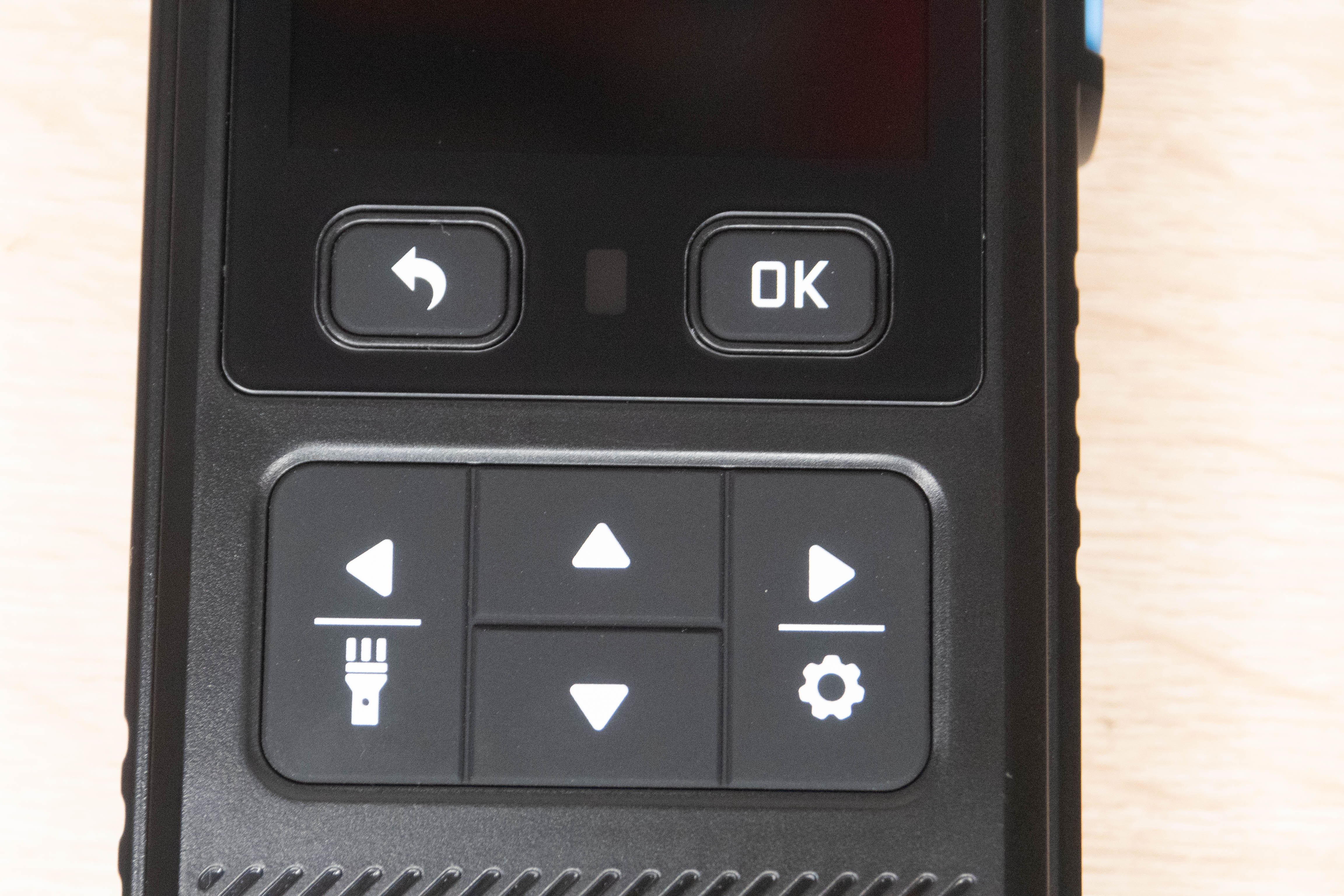

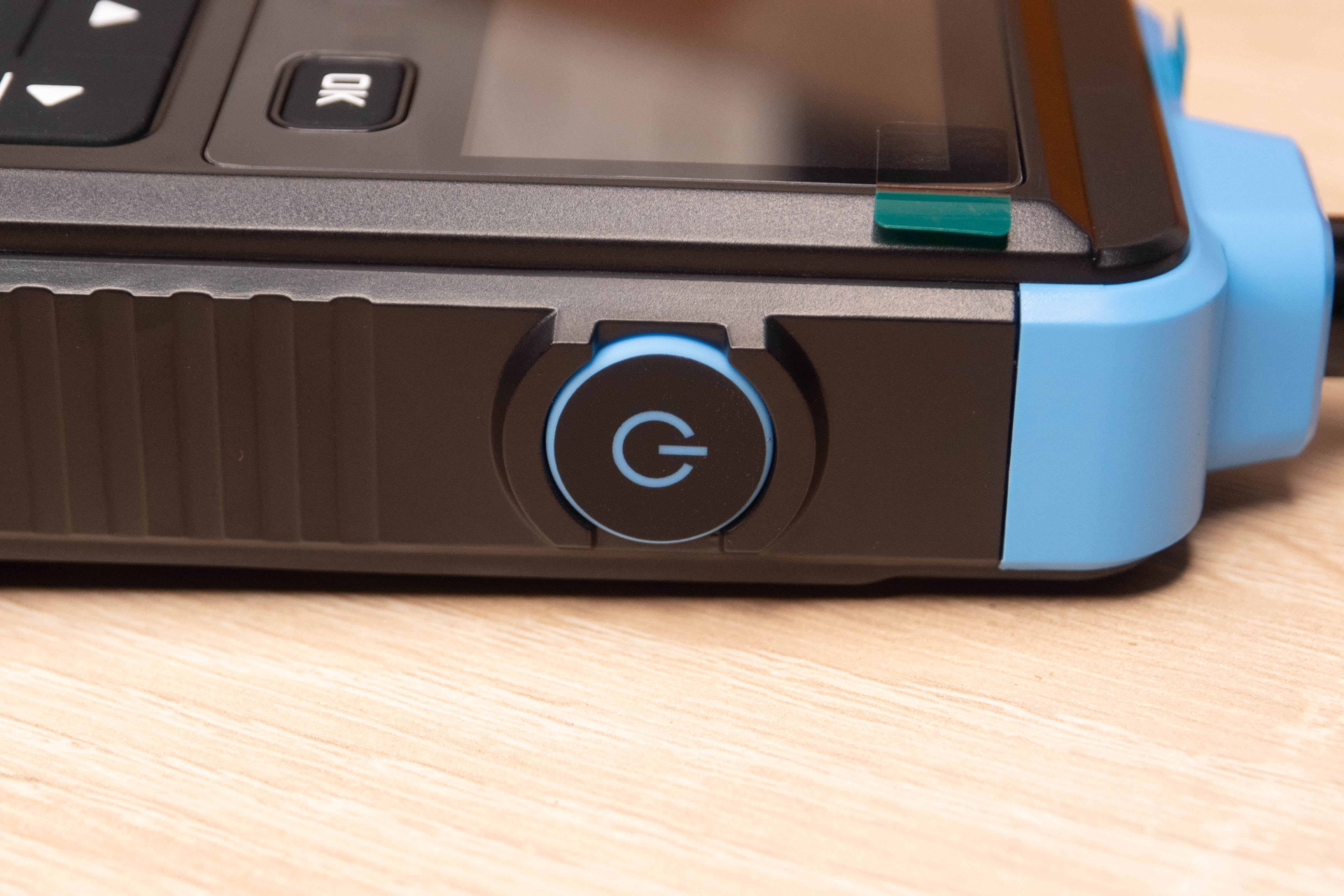

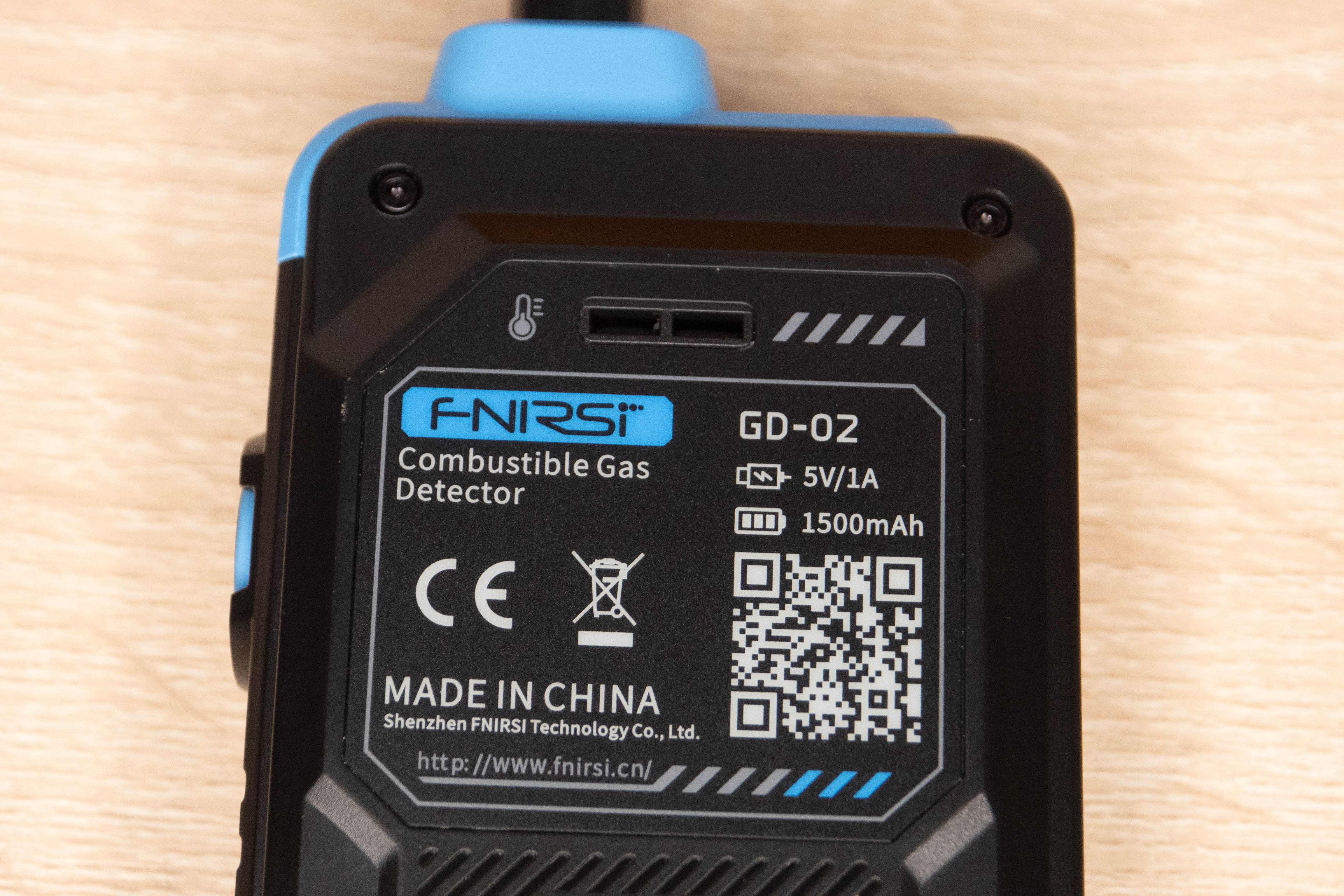

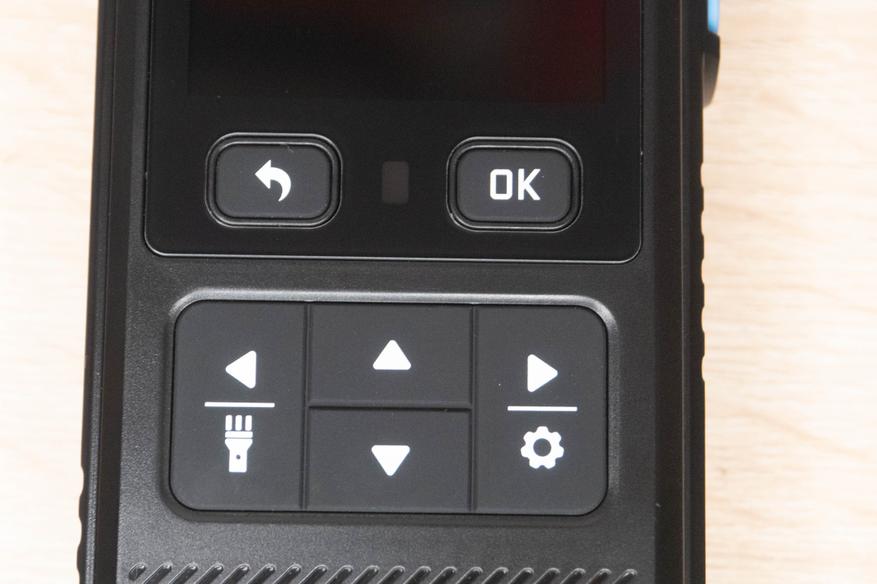

На лицевой стороне инструмента находится цветной дисплей и шесть элементов управления. Кнопка включения/выключения расположена на правой грани и окружена пластиковым кольцом, которое избавляет от случайных нажатий. Сзади наклеен шильдик с краткими характеристиками и окошко датчика температуры + влажности.

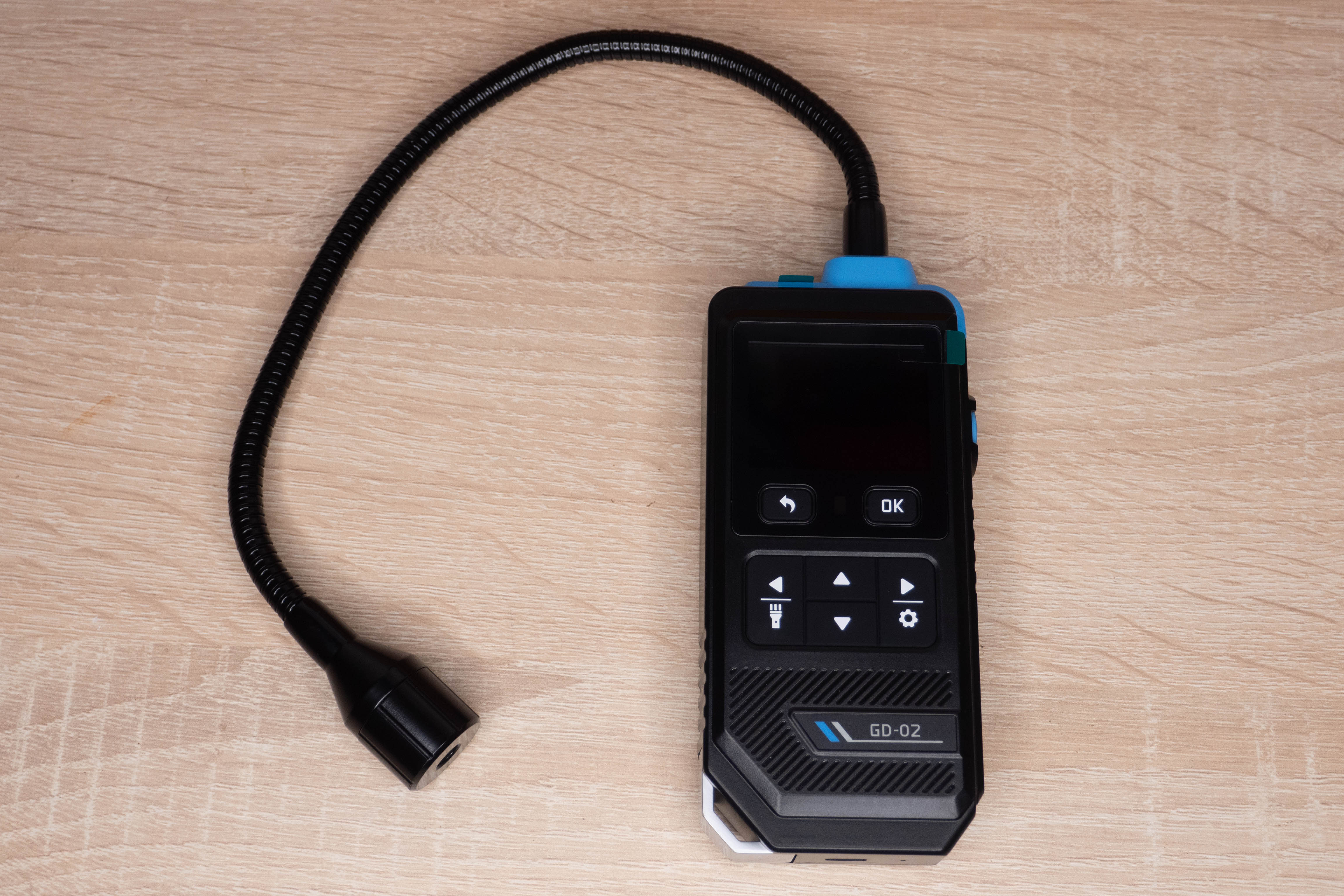

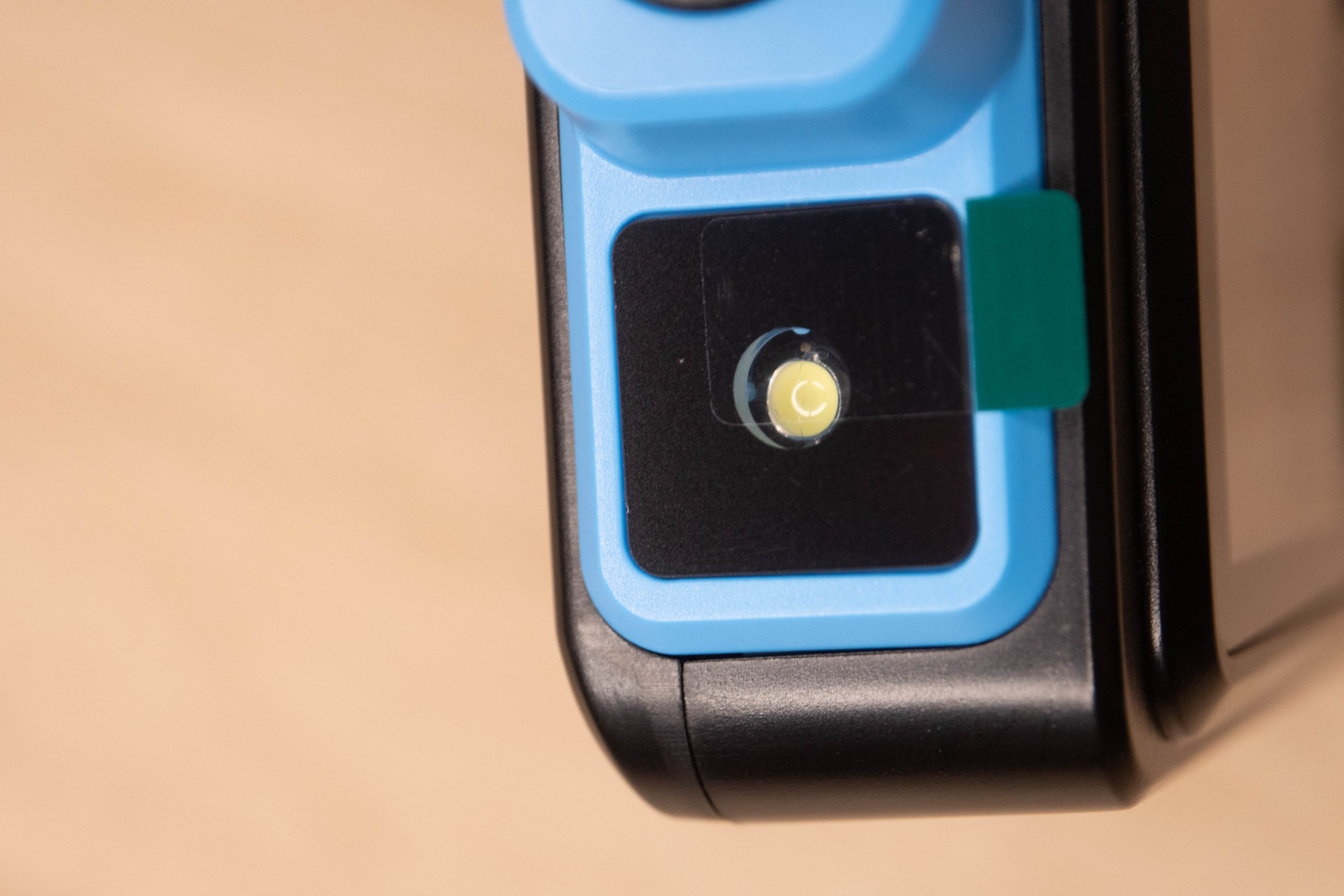

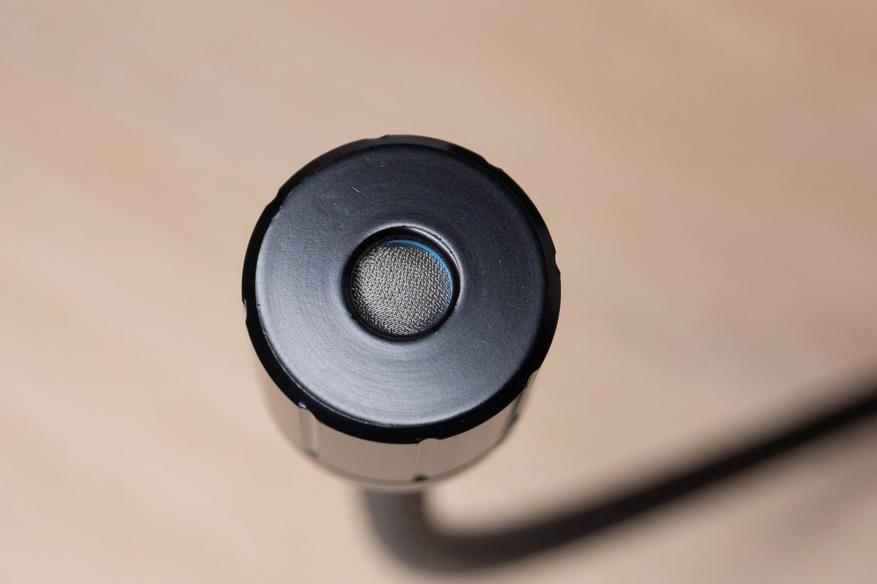

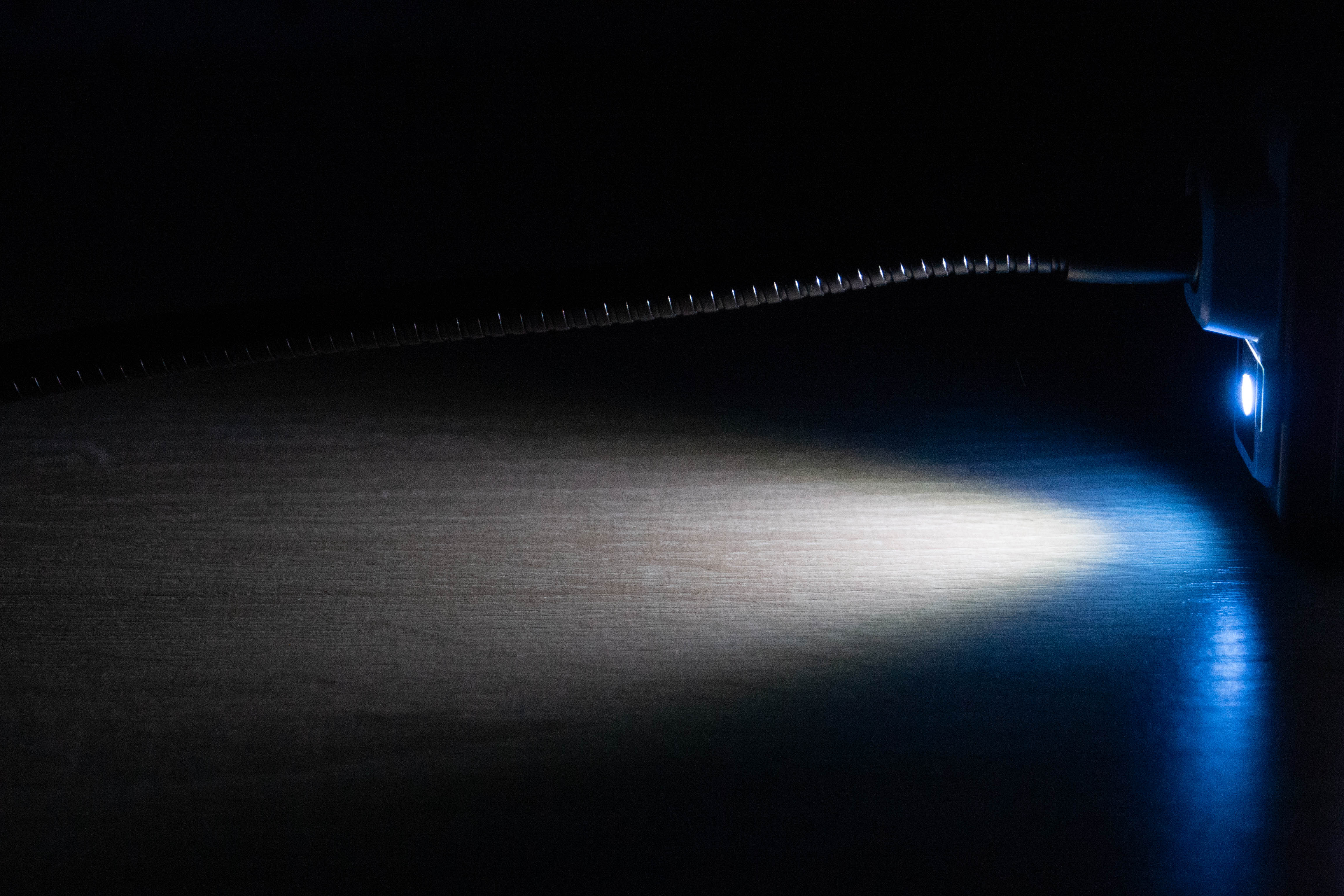

На верхней грани имеется фонарик и гибкая трубка длиной 36см, на конце которой находится датчик анализатора.

Включение и настройки

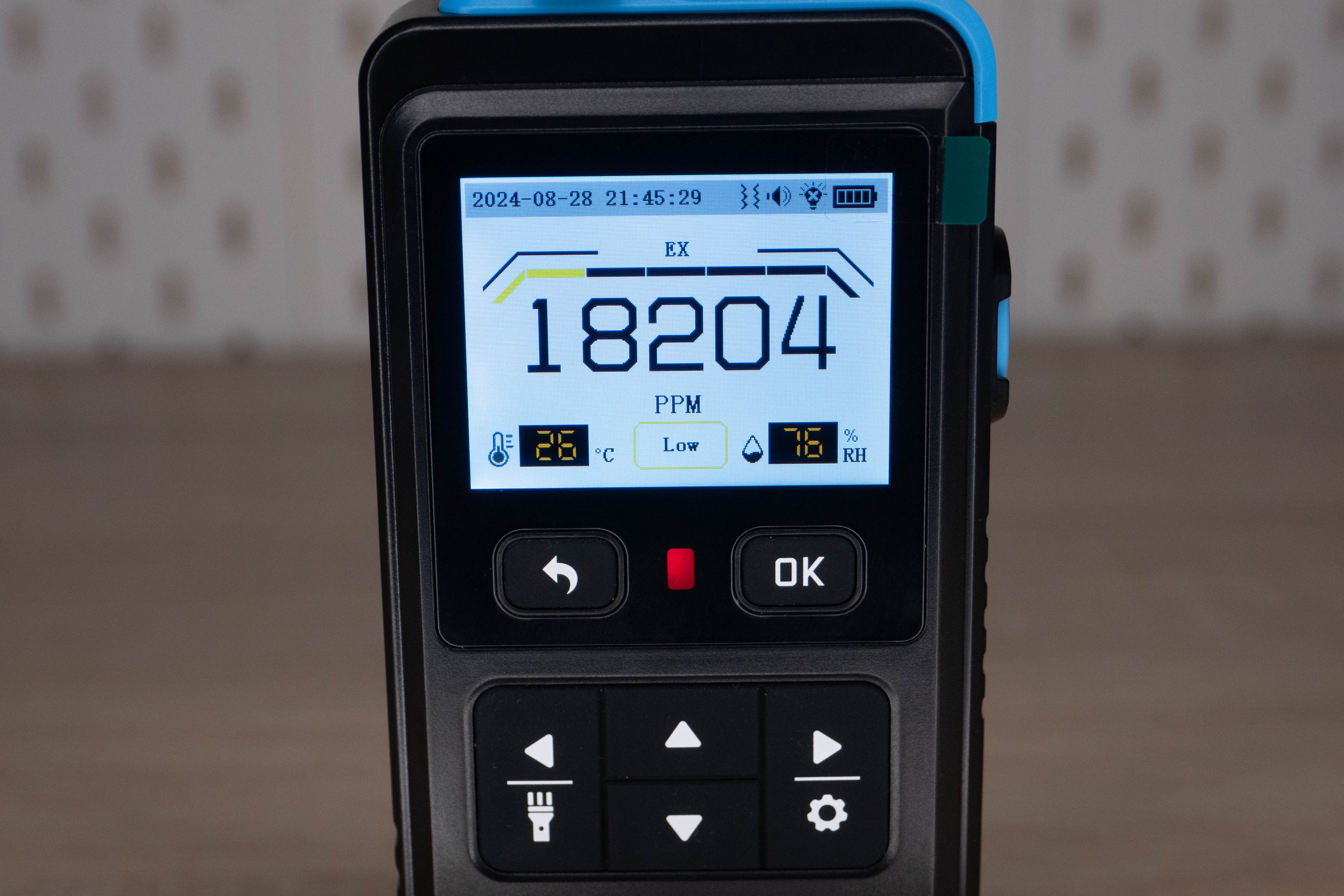

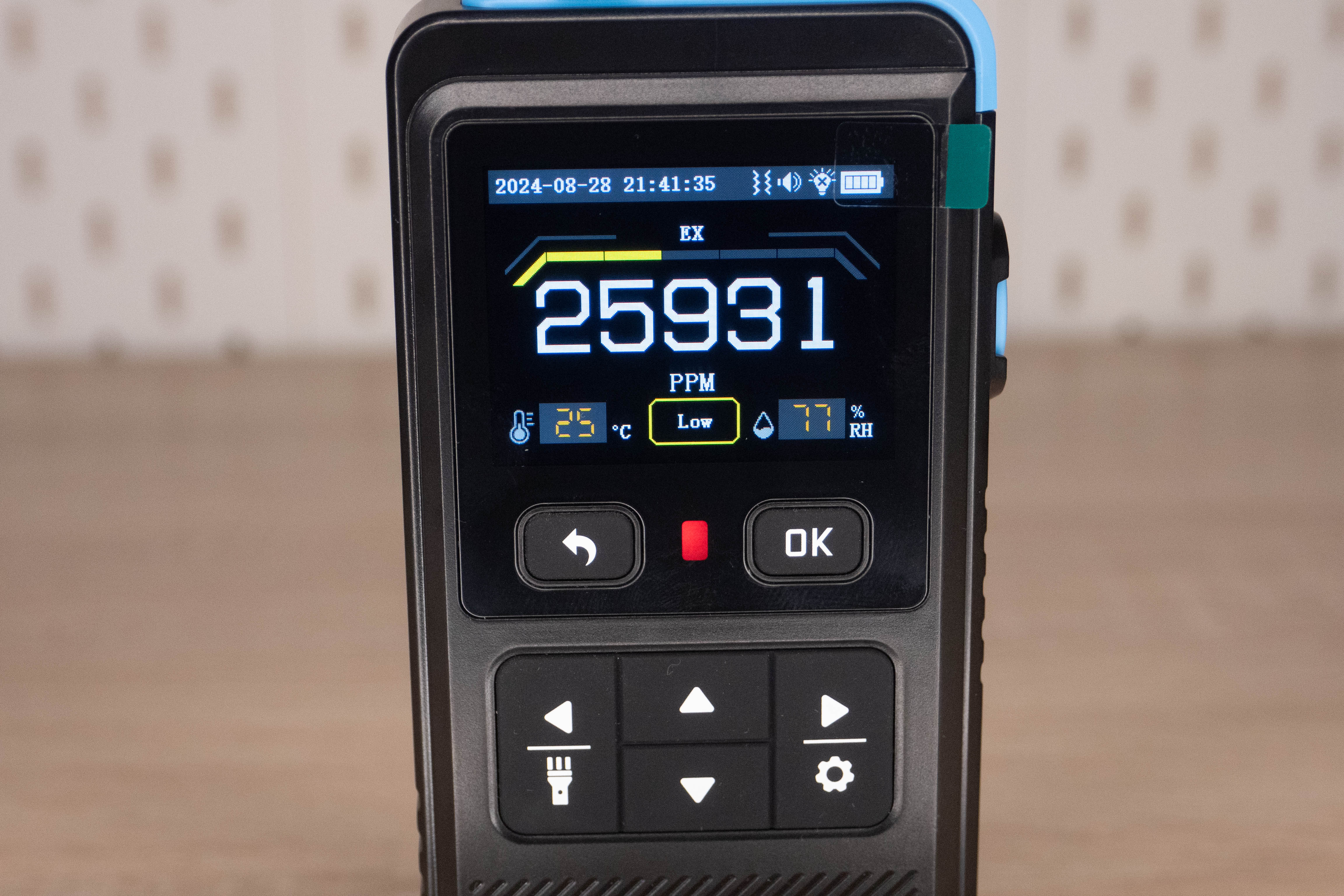

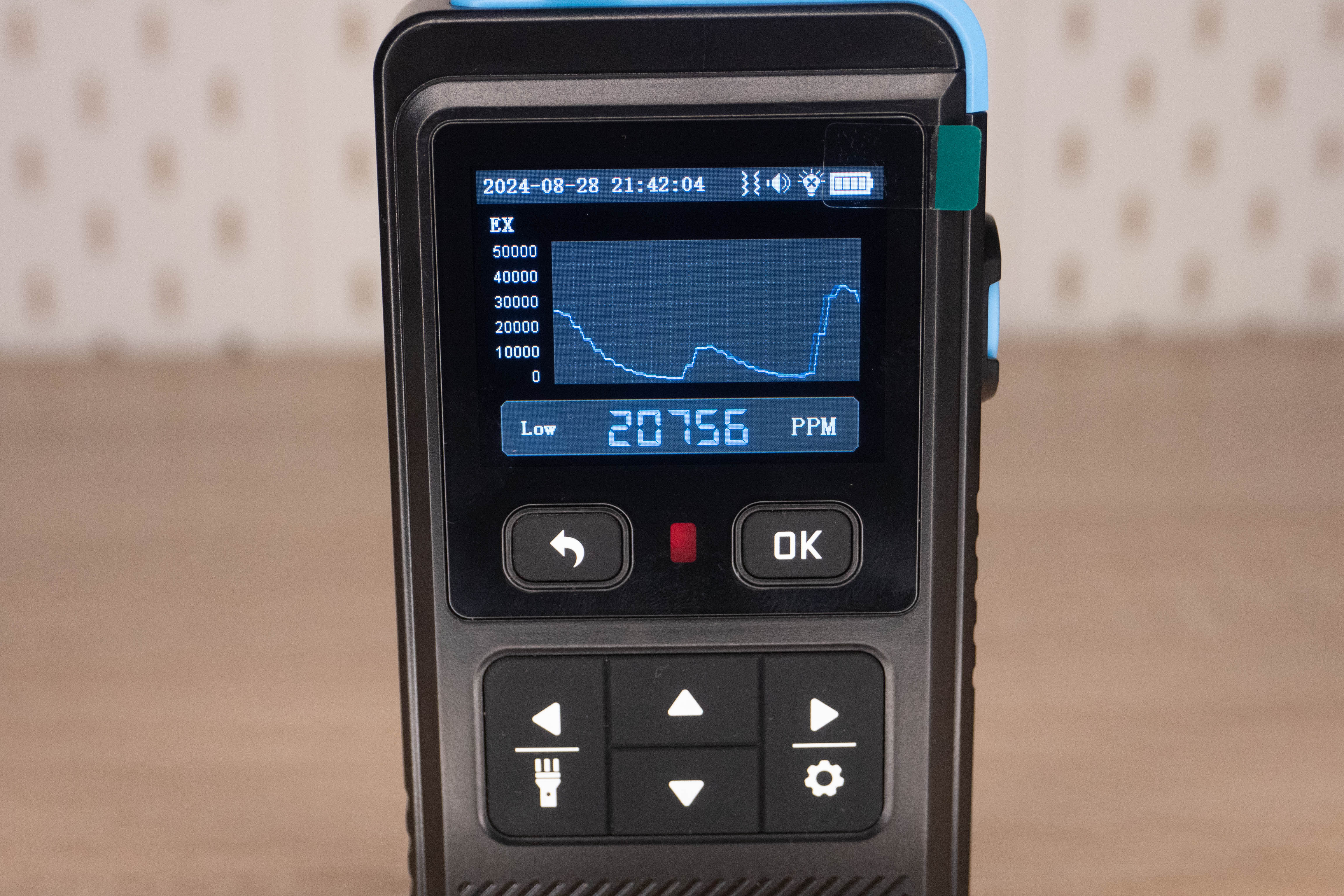

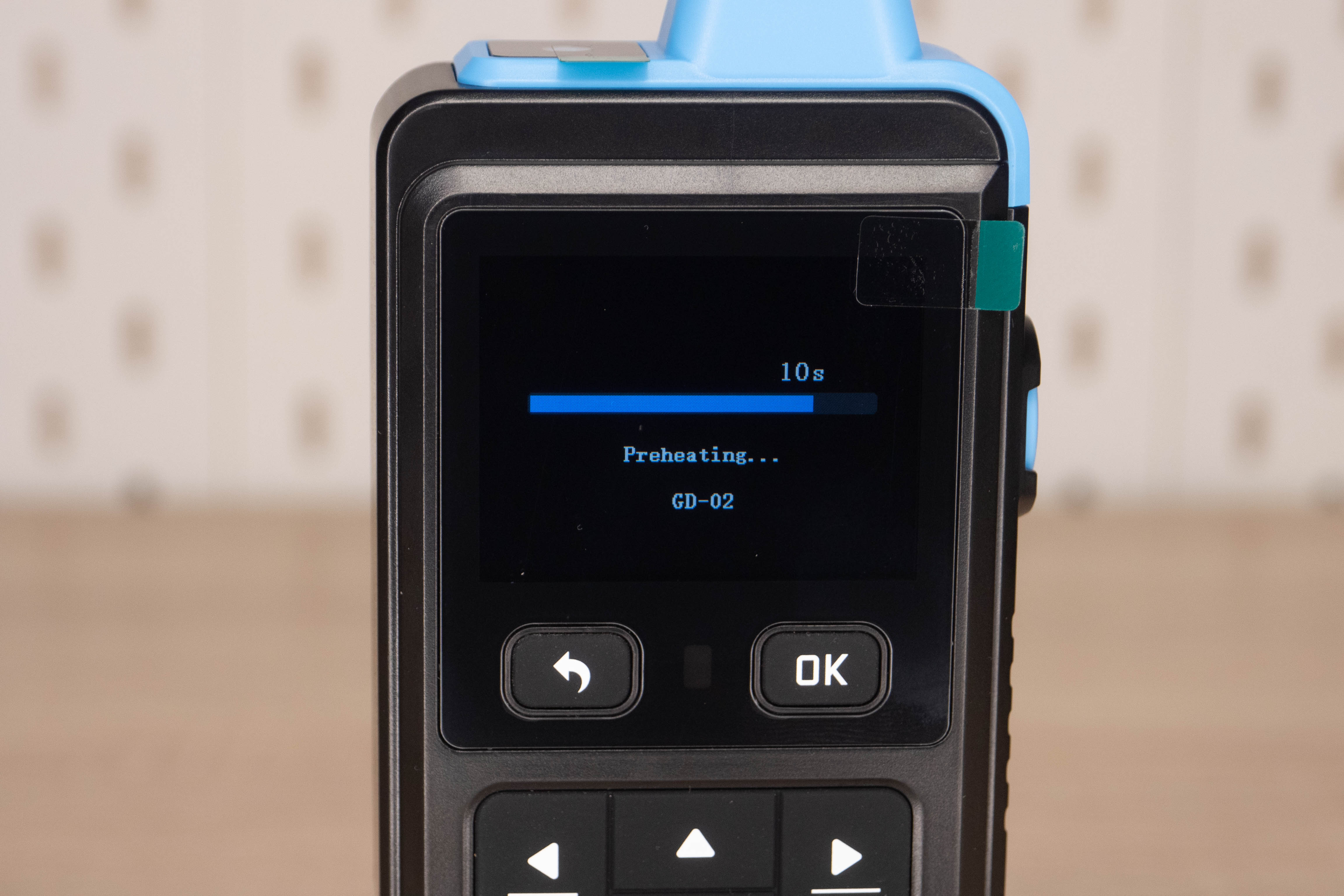

При включении устройству нужно время на «прогрев», после чего на экране появляется значение концентрации газа, барограф для быстрой визуальной оценки, при превышении указанных показателей, активируется дополнительная индикация, звук и вибрация. Чуть ниже отображается текущая температура, влажность и уровень опасности. При желании можно переключиться на график.

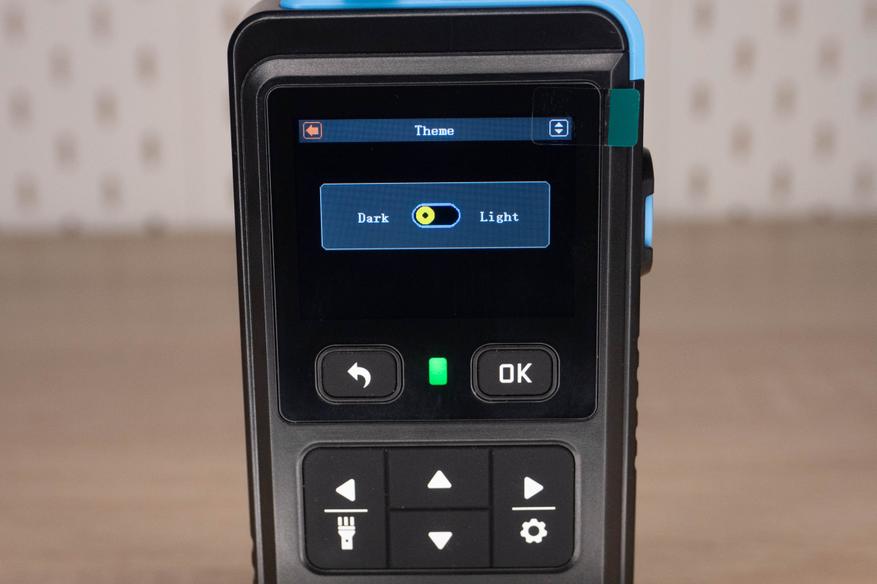

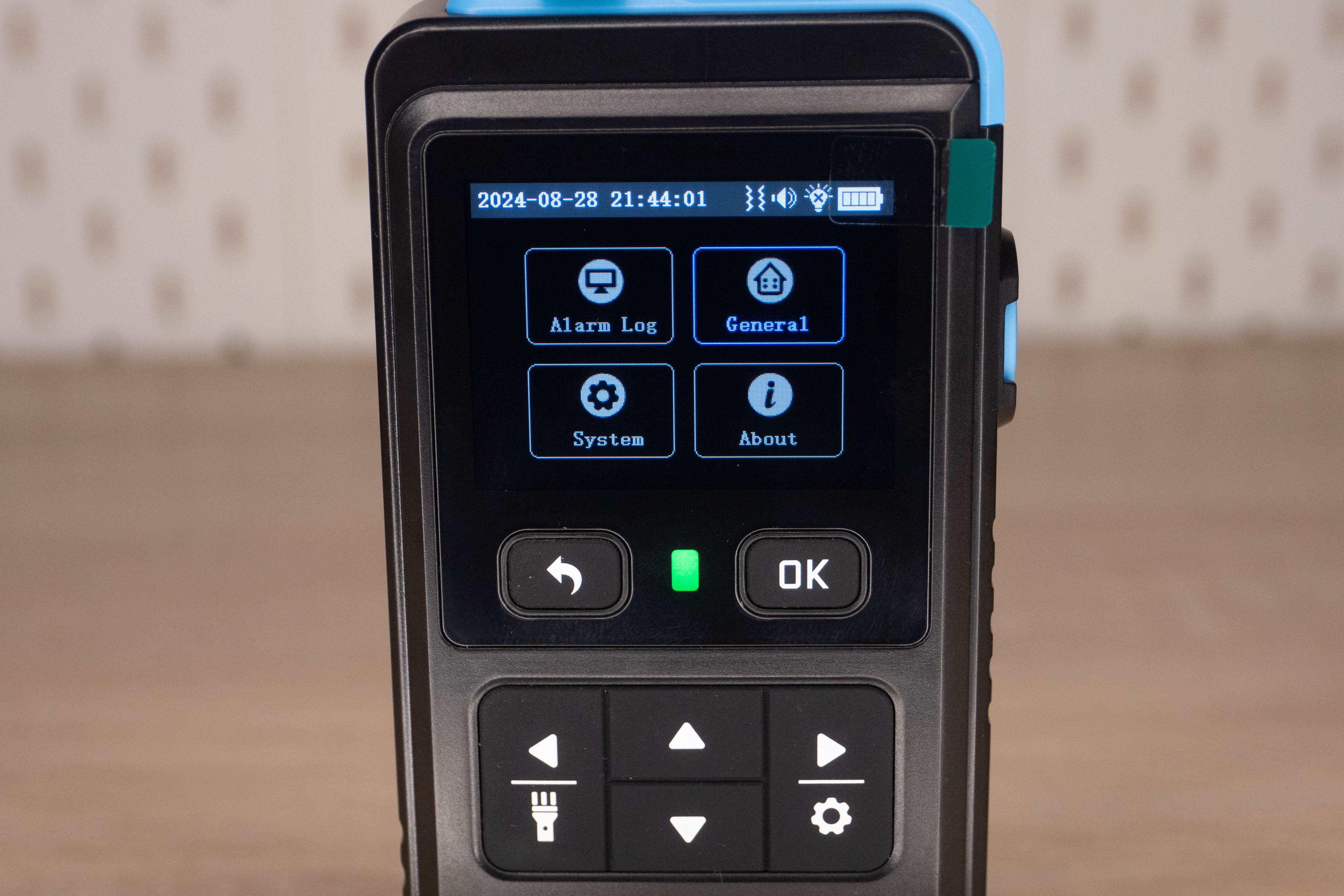

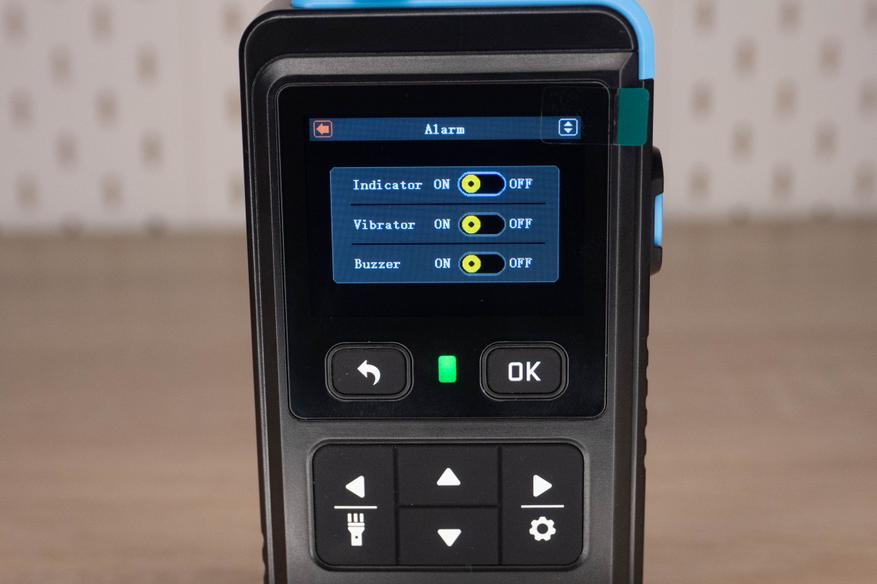

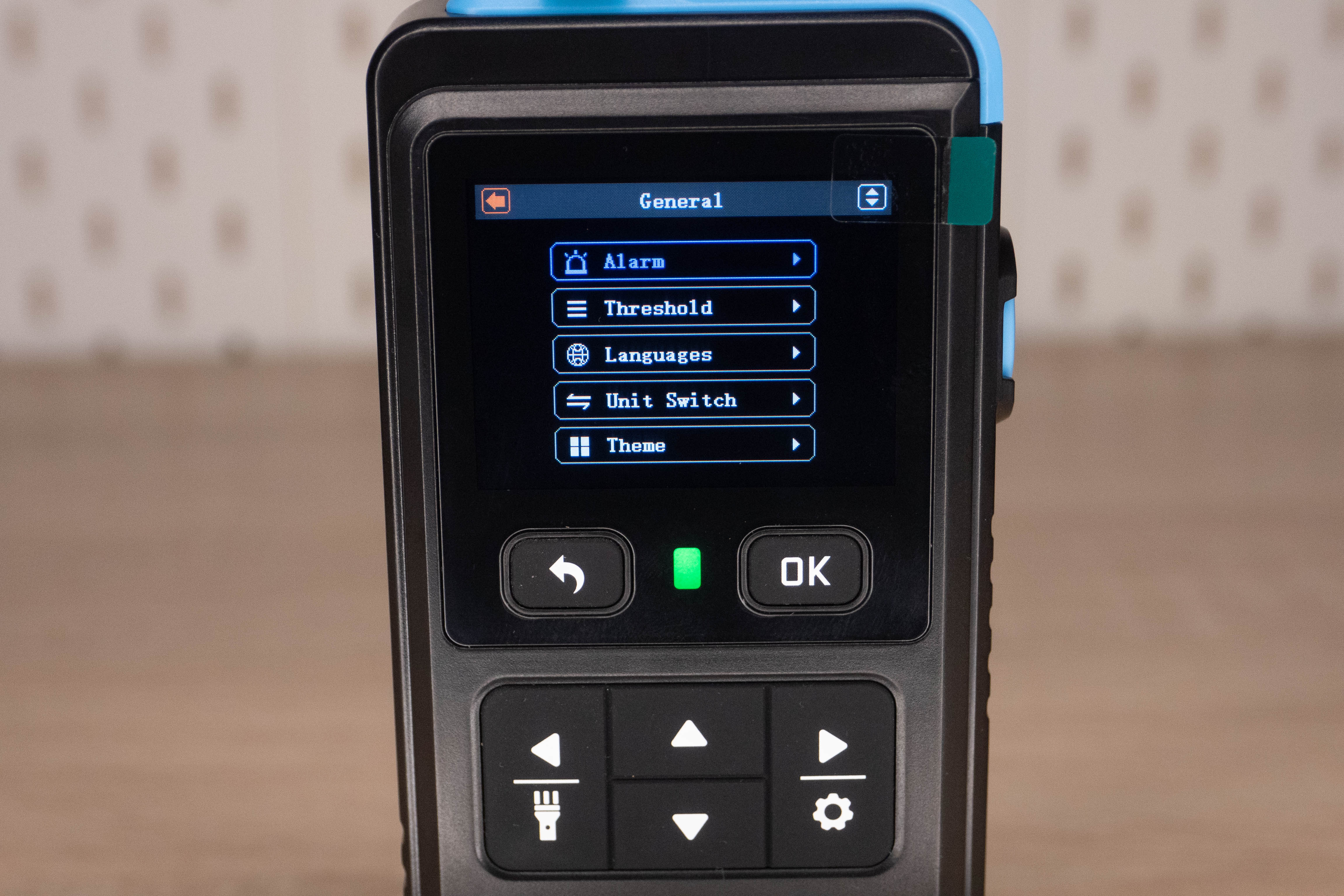

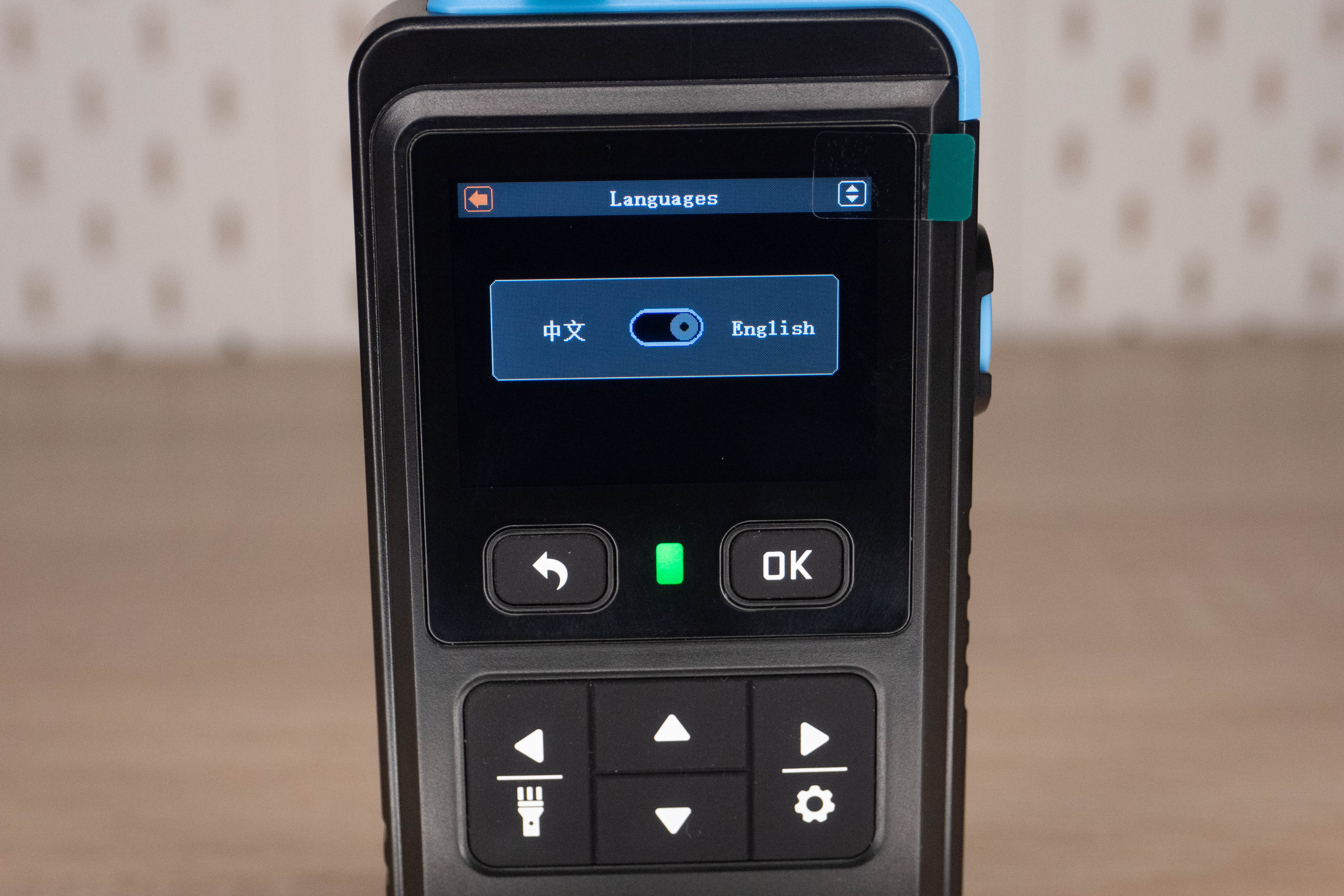

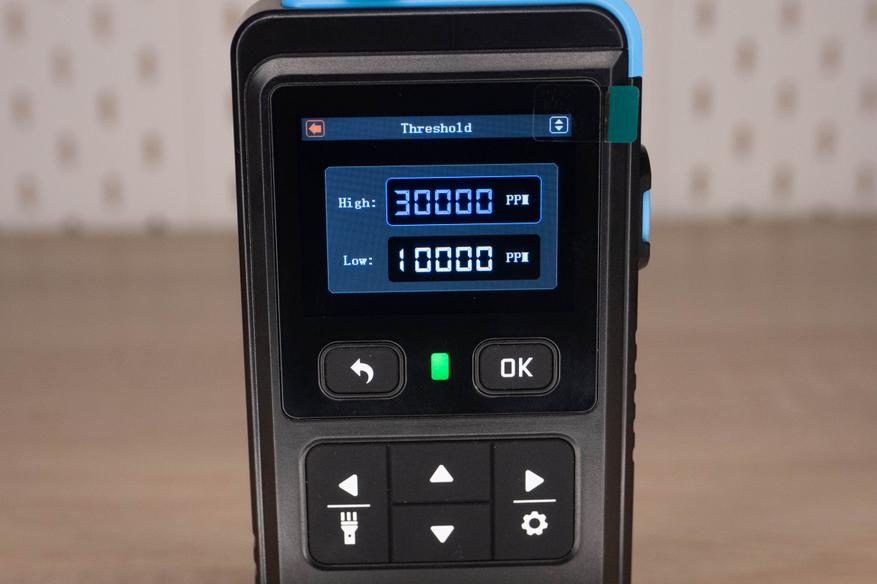

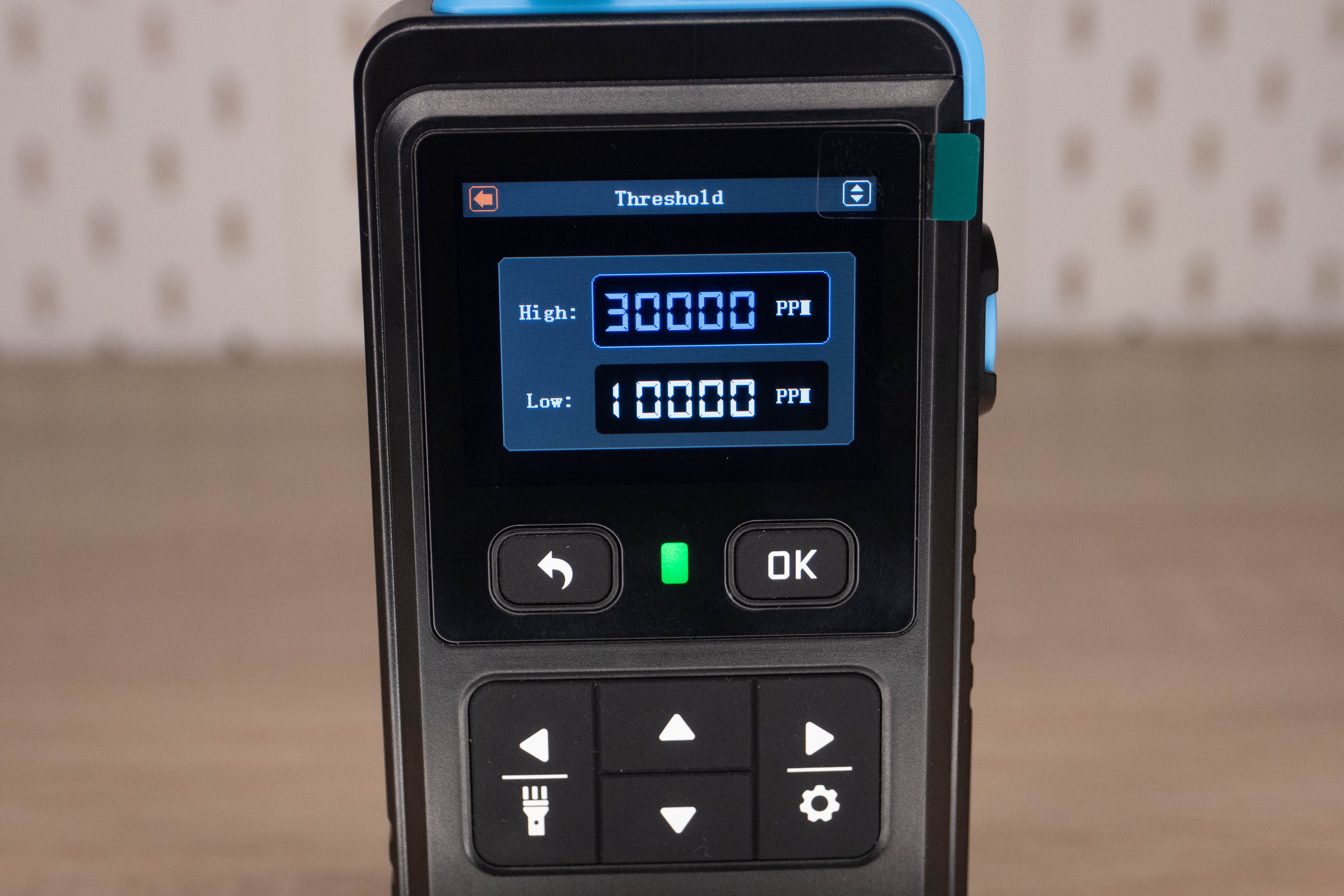

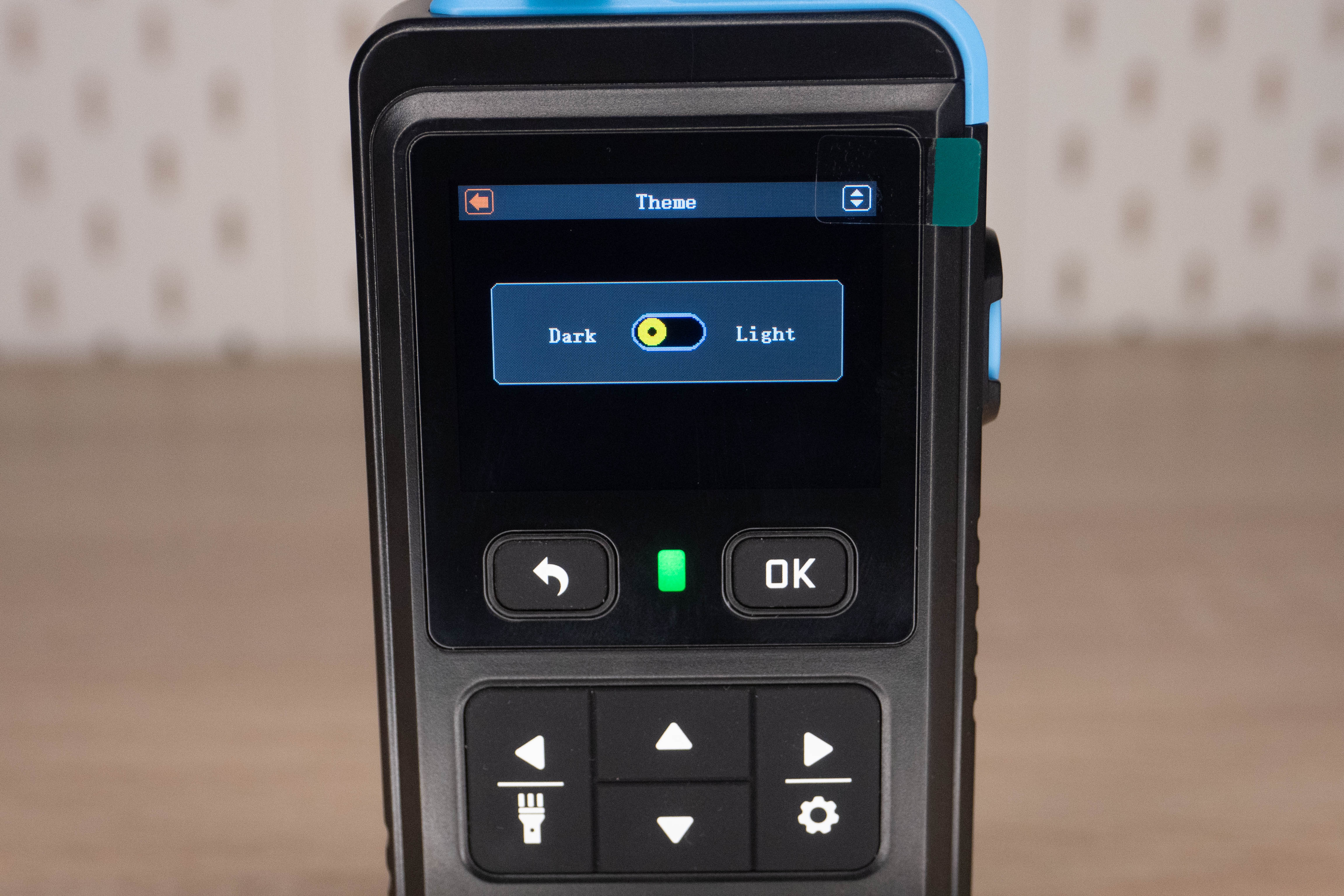

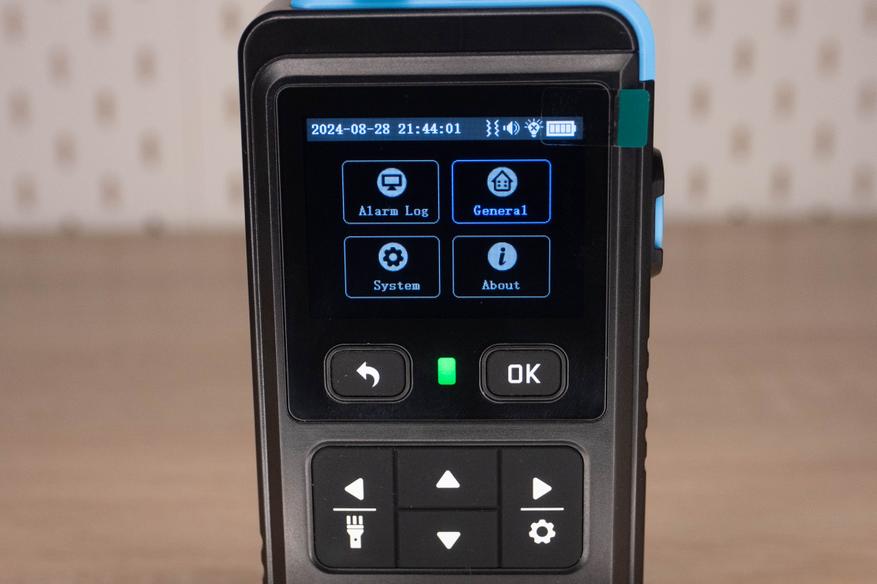

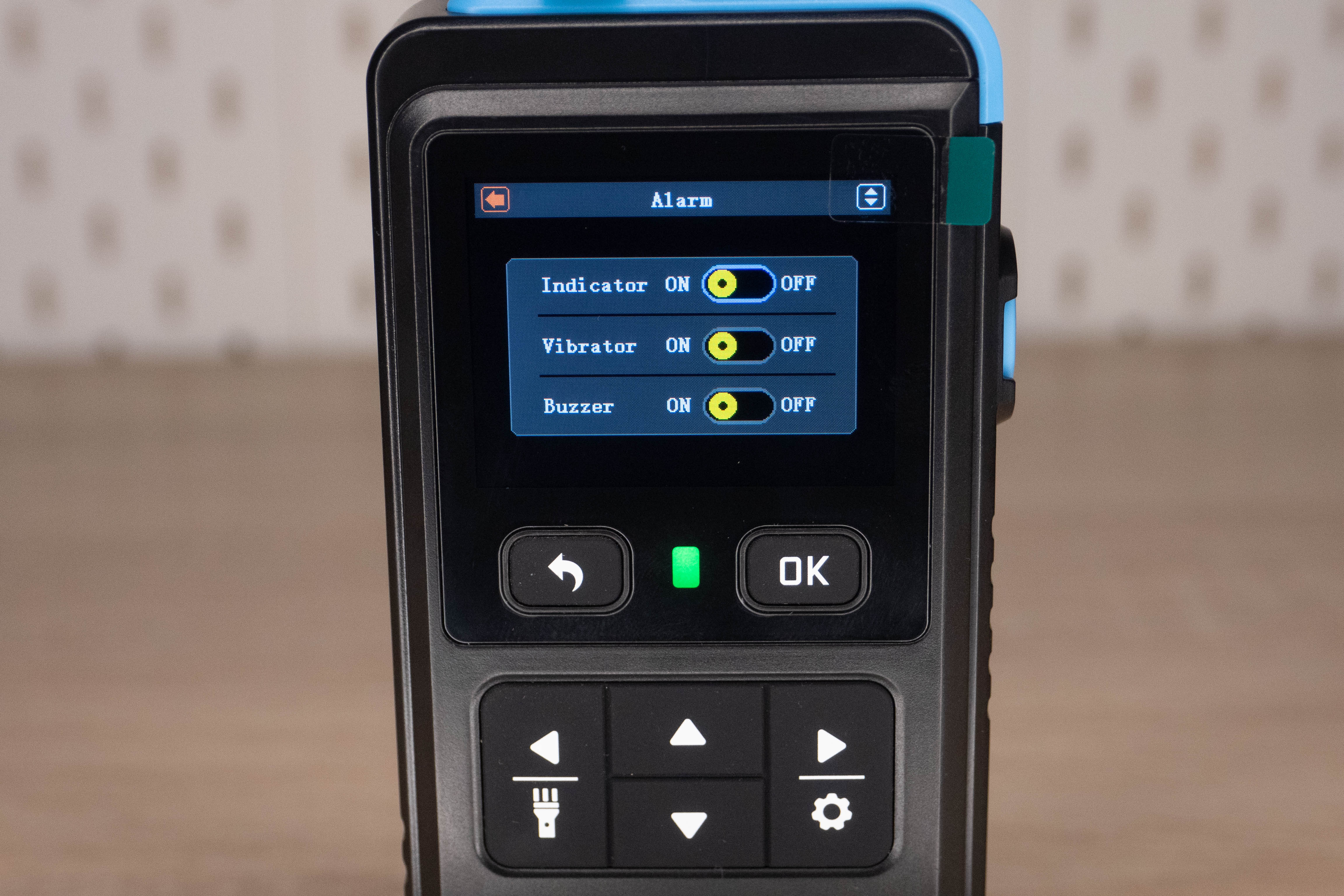

При зажатии кнопки со значком шестеренки, открывается основное меню. В основных параметрах настраивается сигнализация, язык, единицы измерения и тема оформления. Не знаю кому может понравиться светлый интерфейс.

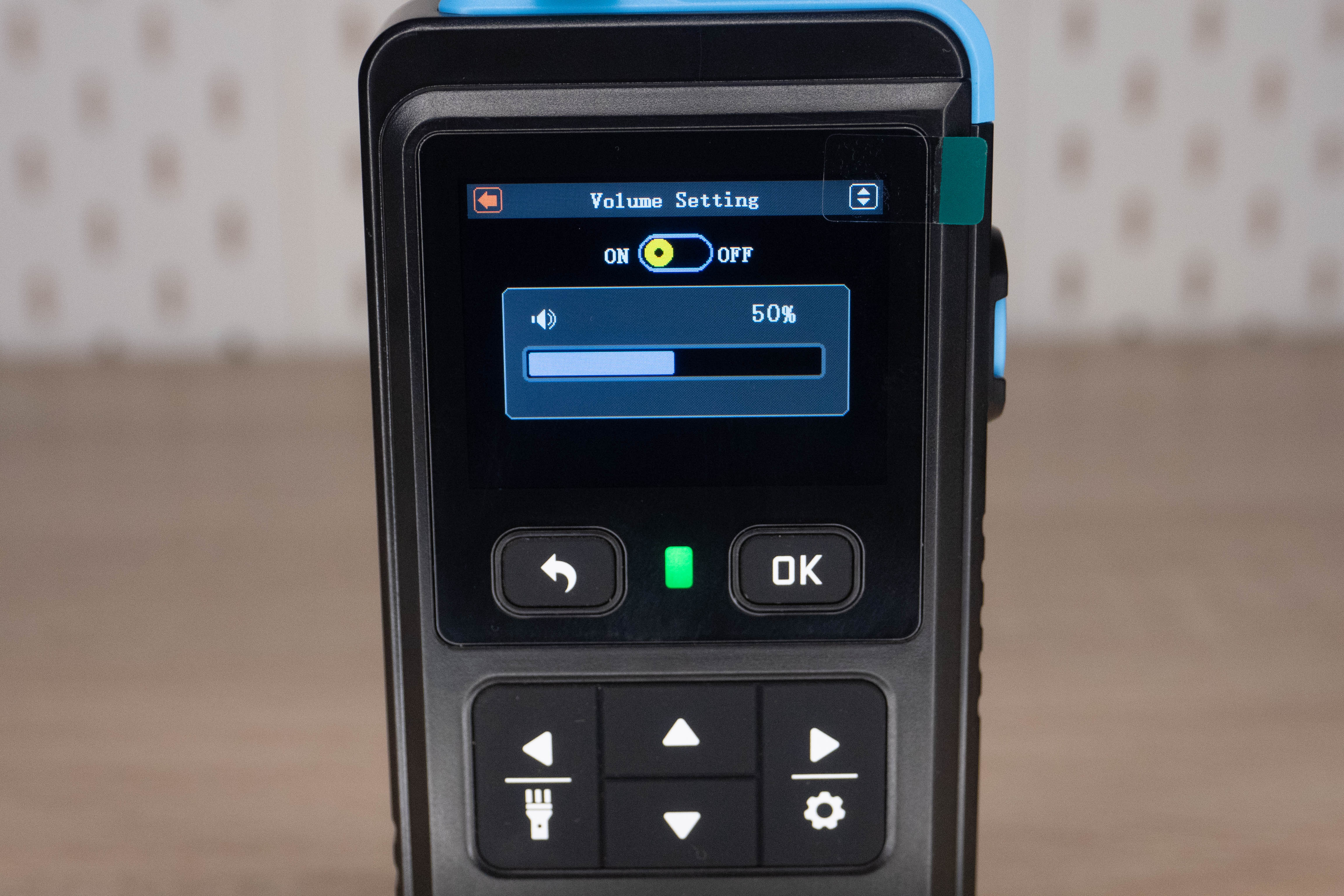

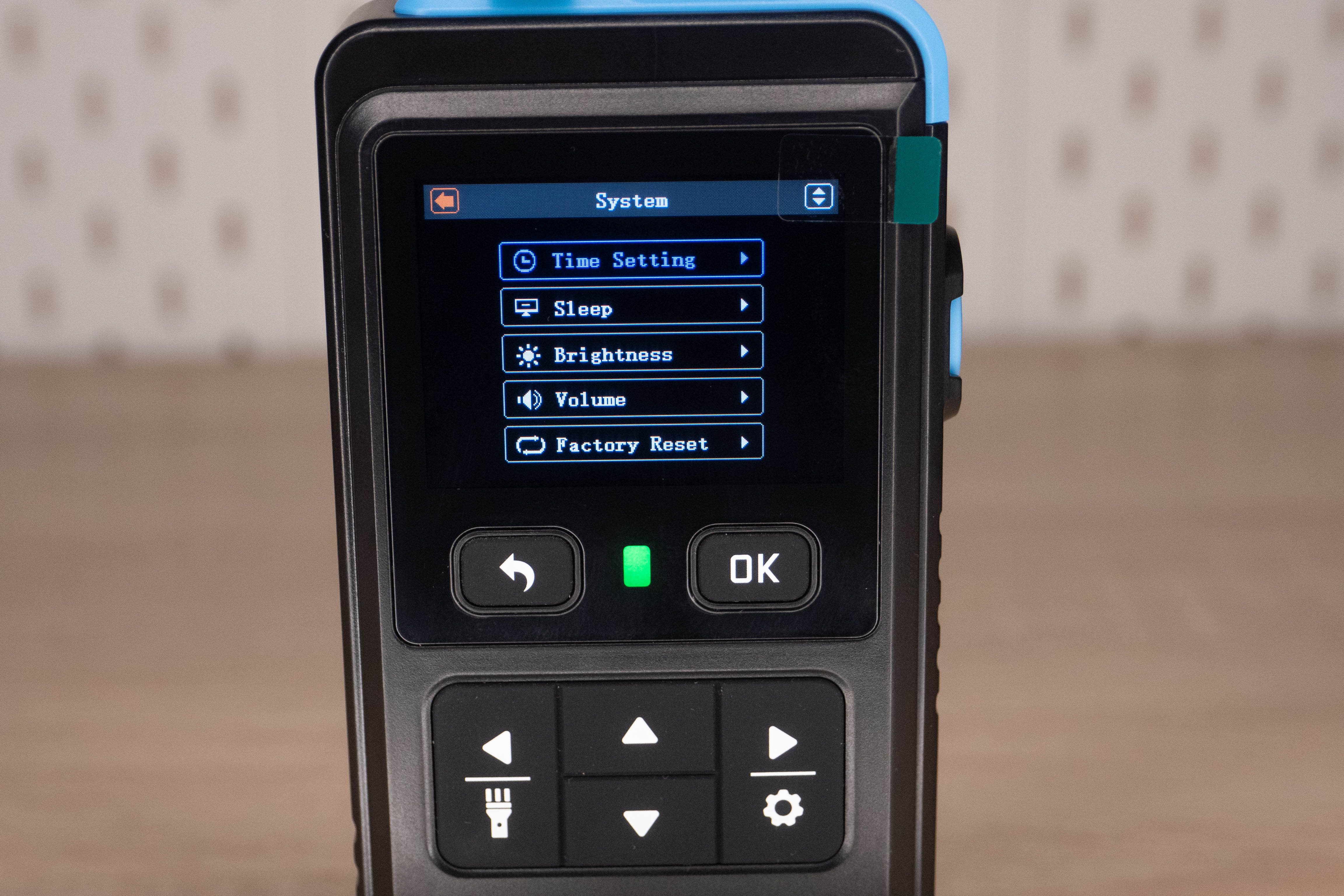

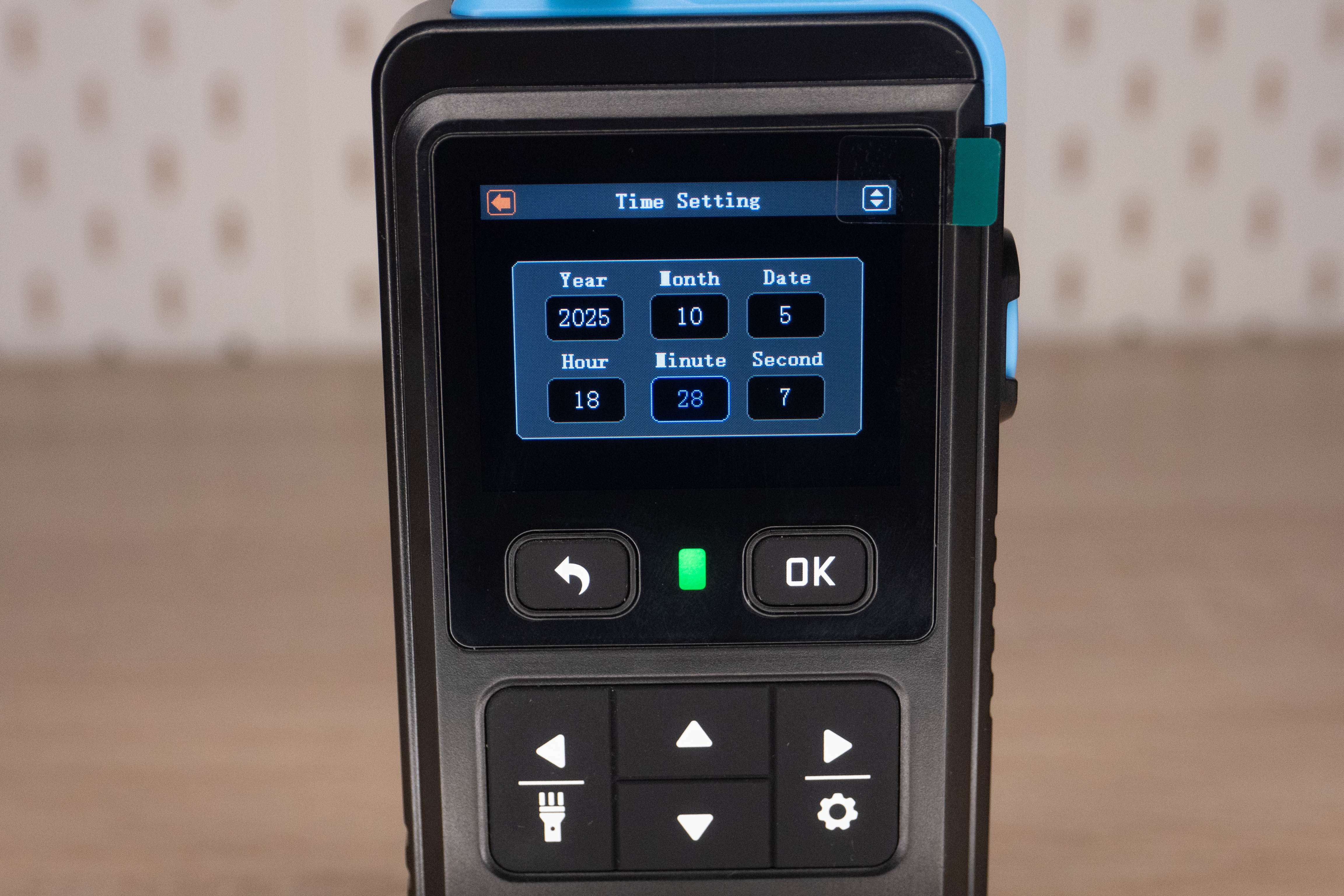

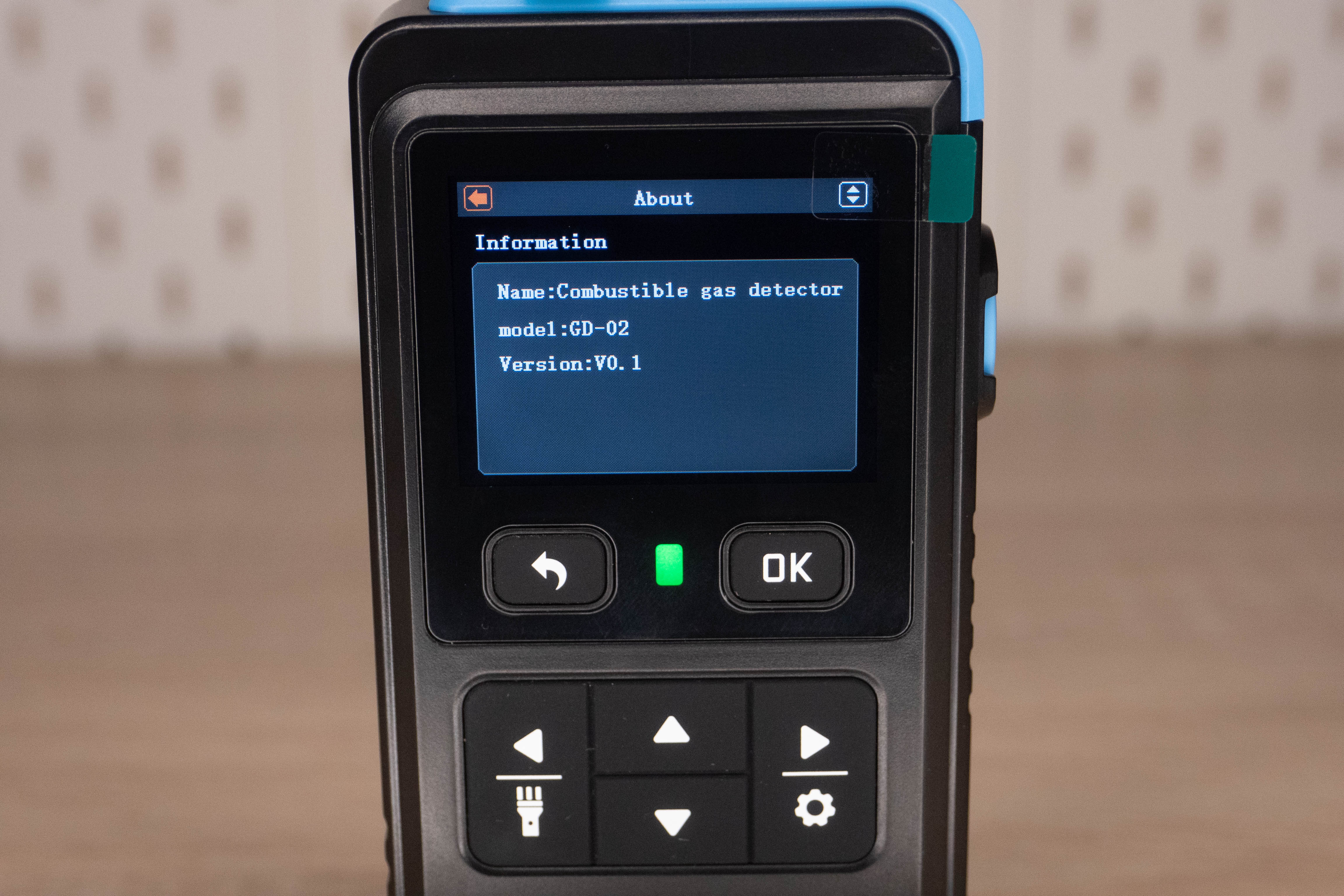

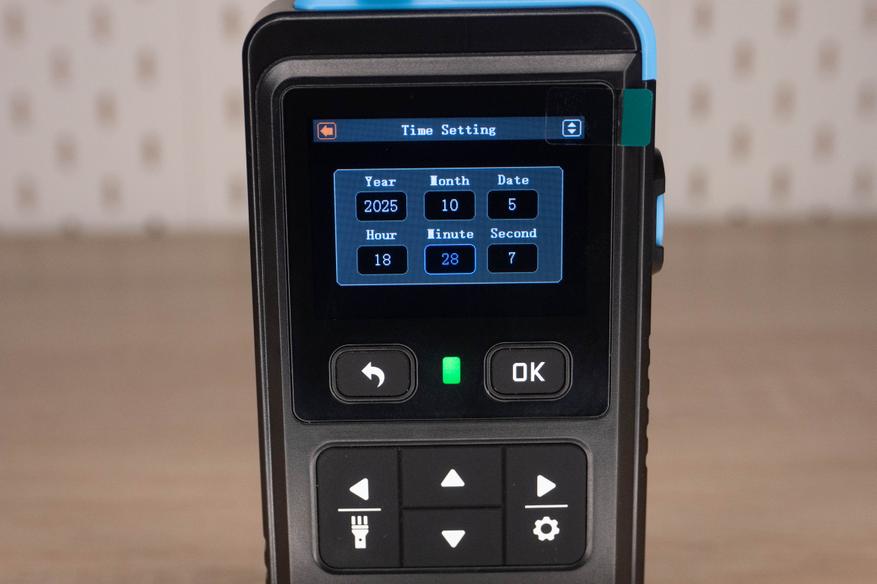

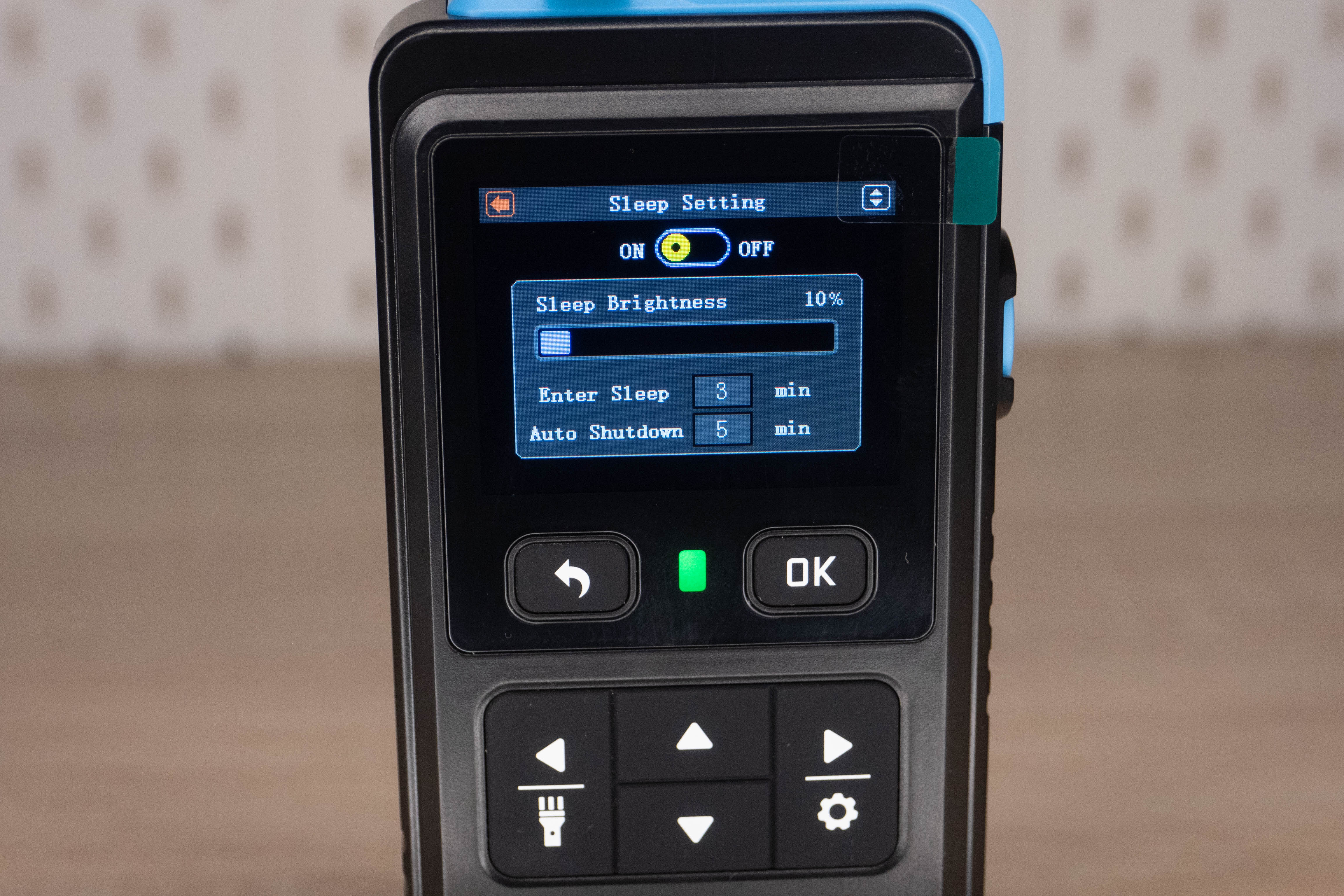

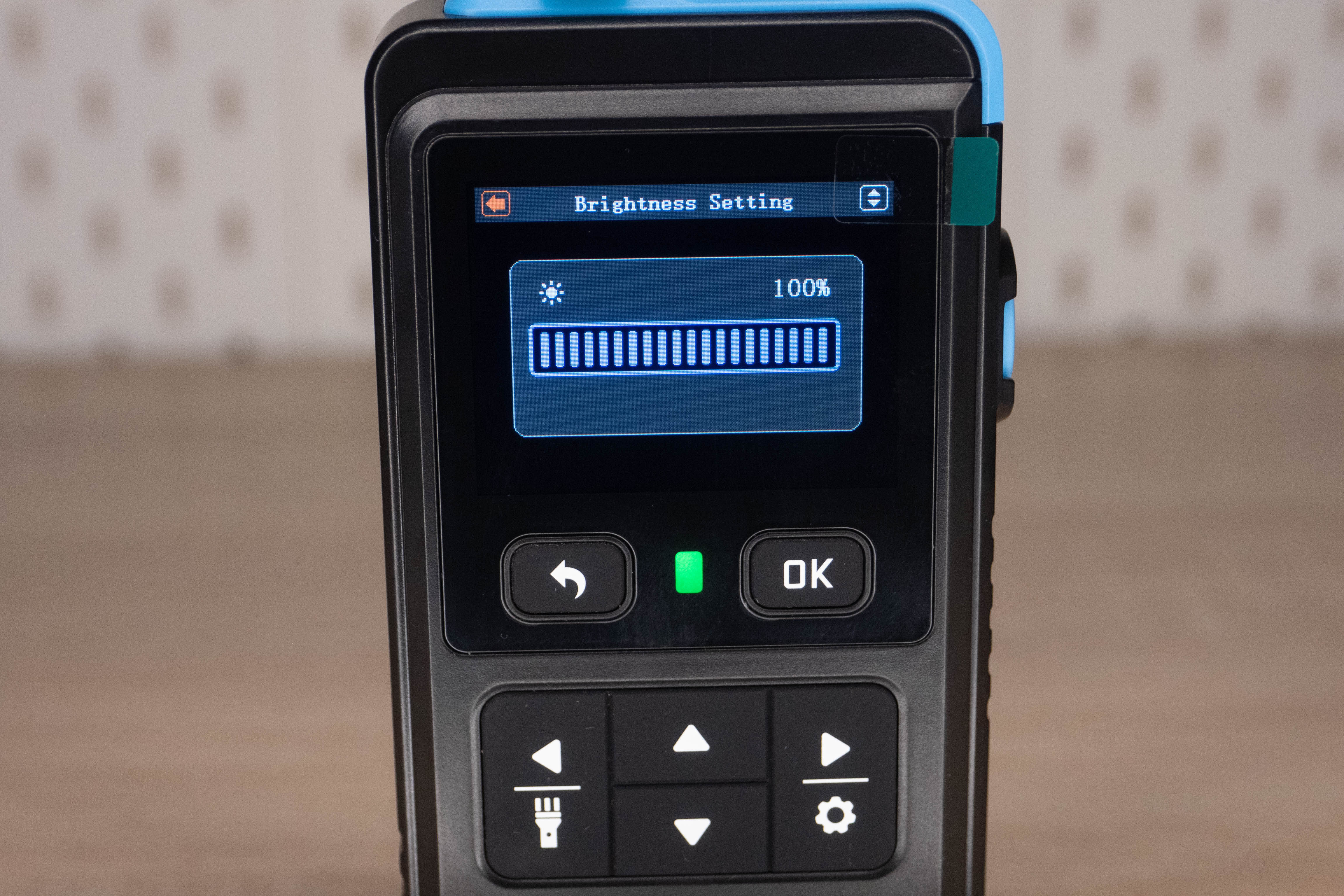

В системных настройках задается дата/время, время и значение снижения яркости для экономии заряда и громкость уведомлений. В последней вкладке отображается информация об устройстве и прошивке.

Тестирование

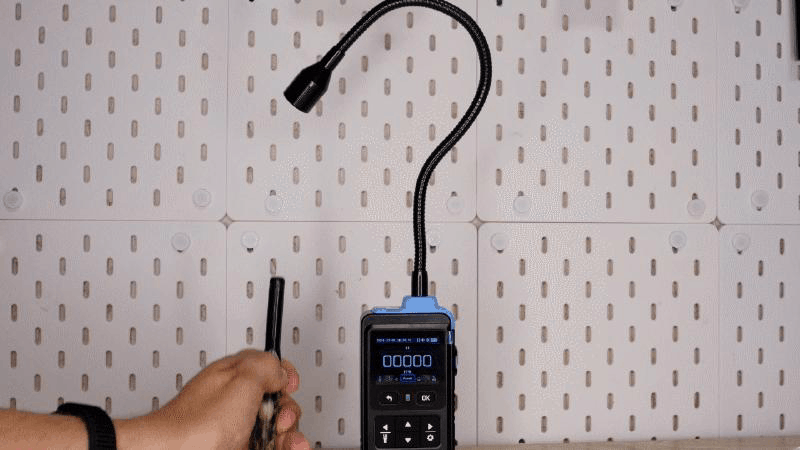

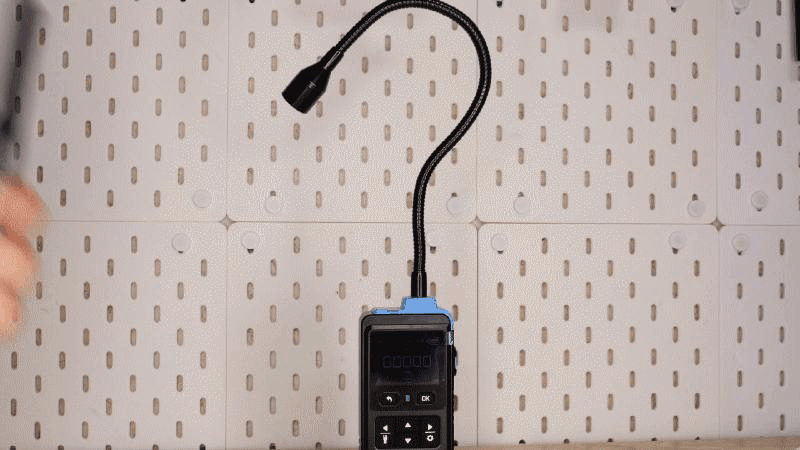

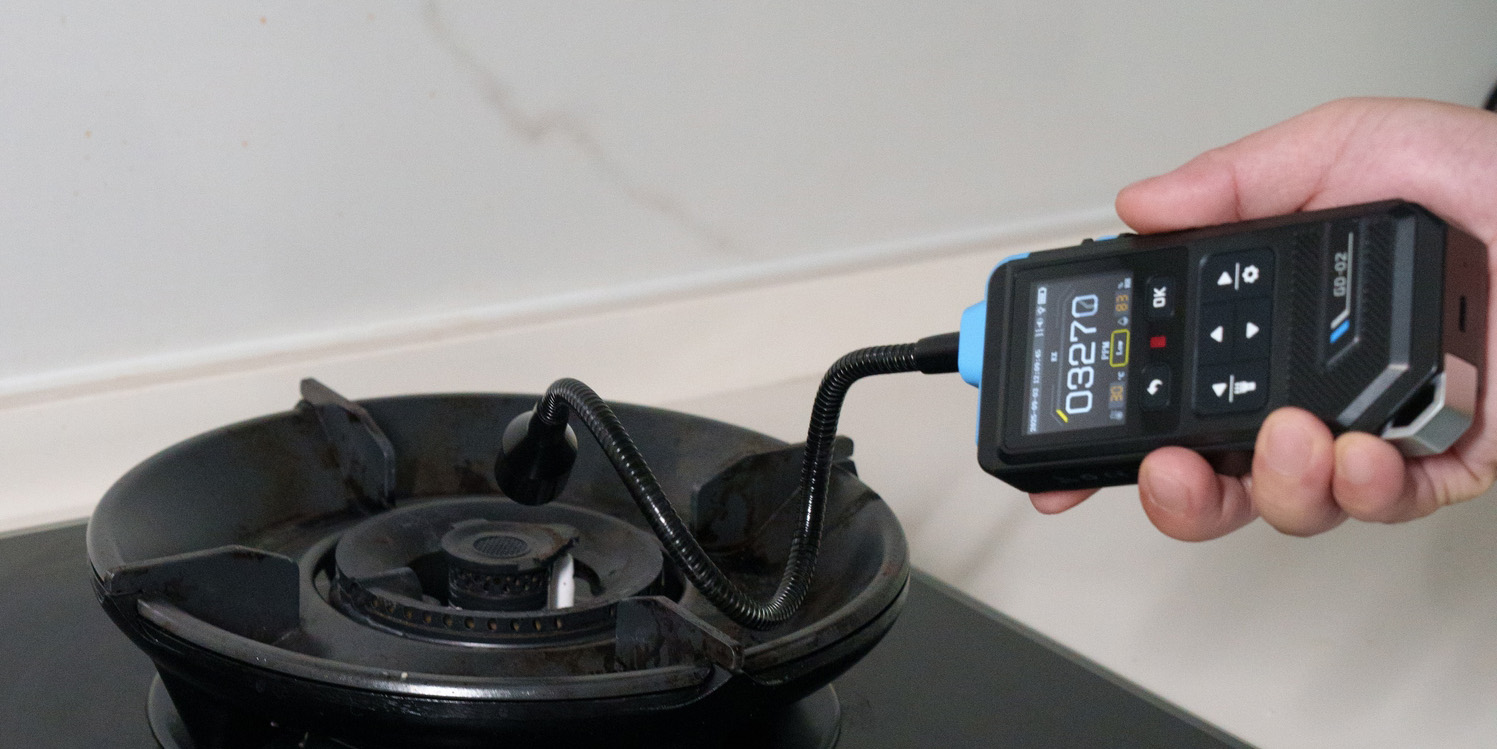

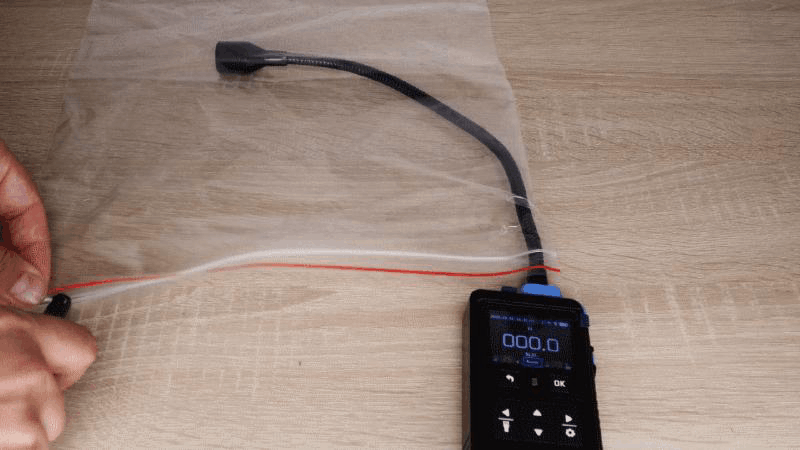

Данная модель способна обнаруживать только горючие соединения, для контроля концентрации угарного и прочих газов она не подходит, важно помнить об этом. Ну и первое что пришло в голову в качестве источника, это кухонная зажигалка. Уменьшил пламя до минимума для имитации небольшой утечки.

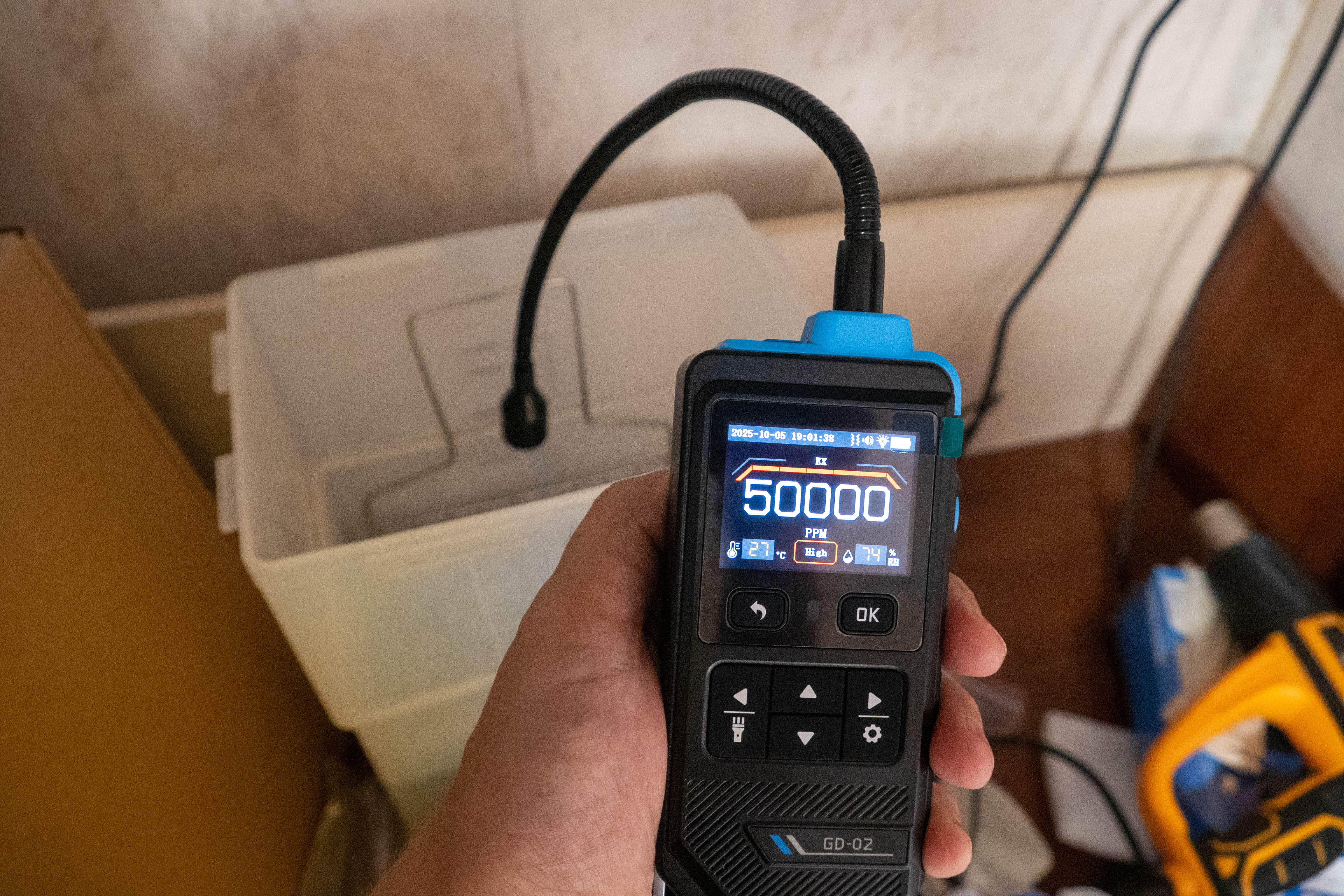

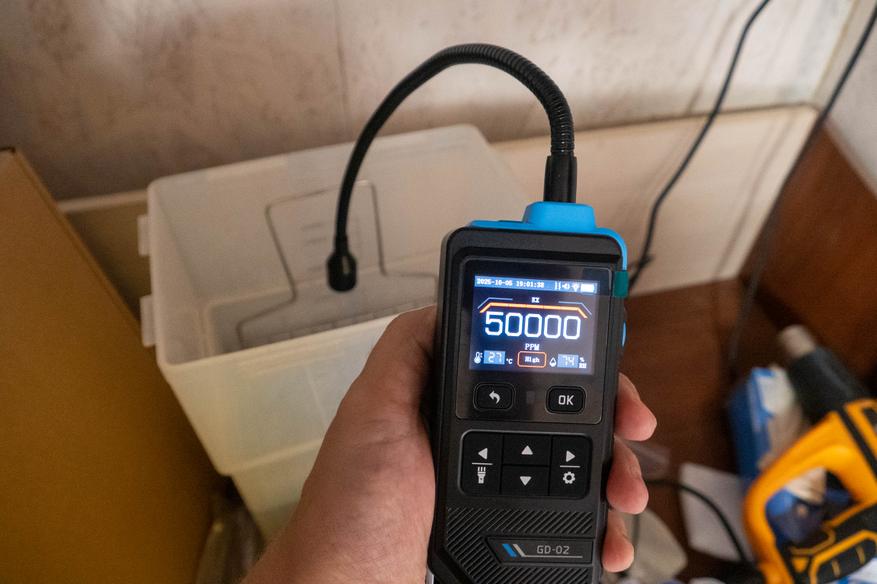

Для обнаружения газа понадобилось около четырех секунд и еще примерно столько же, чтобы показатели достигли предела измерений.

Если отнести источник от датчика сантиметров на двадцать, детектору понадобится чуть больше времени, а из-за смешивания с воздухом показания плавают.

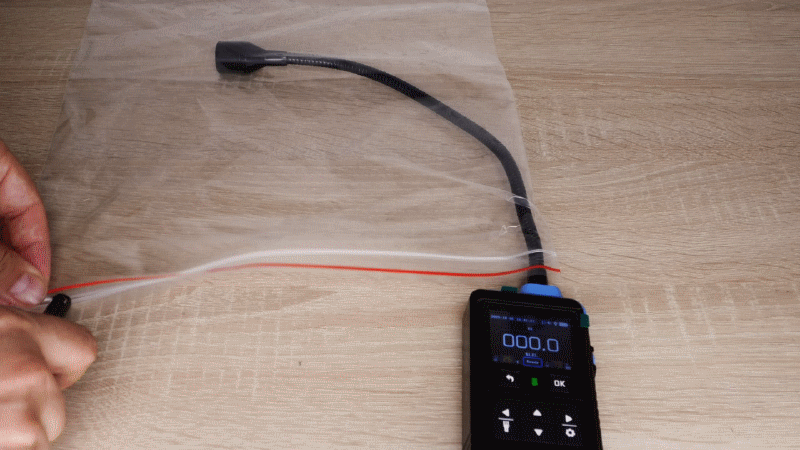

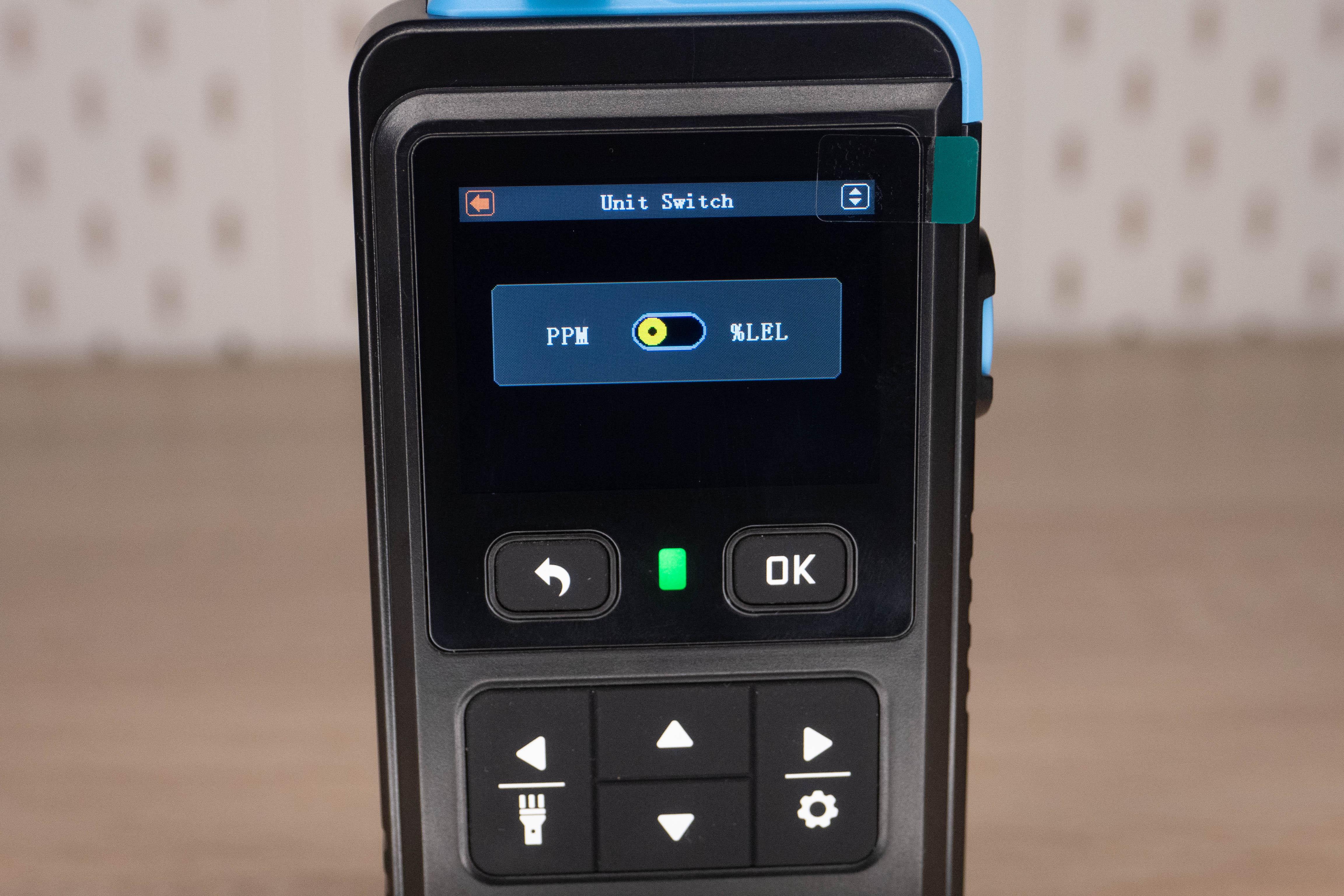

Для следующего теста переключился на единицы измерения LEL(Нижний концентрационный предел распределения пламени). Через 18 секунд концентрация газа начала повышаться и к 36 секунде достигла 100%LEL. Насколько я понял, при этом значении смесь должна начать воспламеняться от открытых источников огня. Была мысль щелкнуть зажигалкой внутри пакета, но здравый смысл победил и брови остались целы.

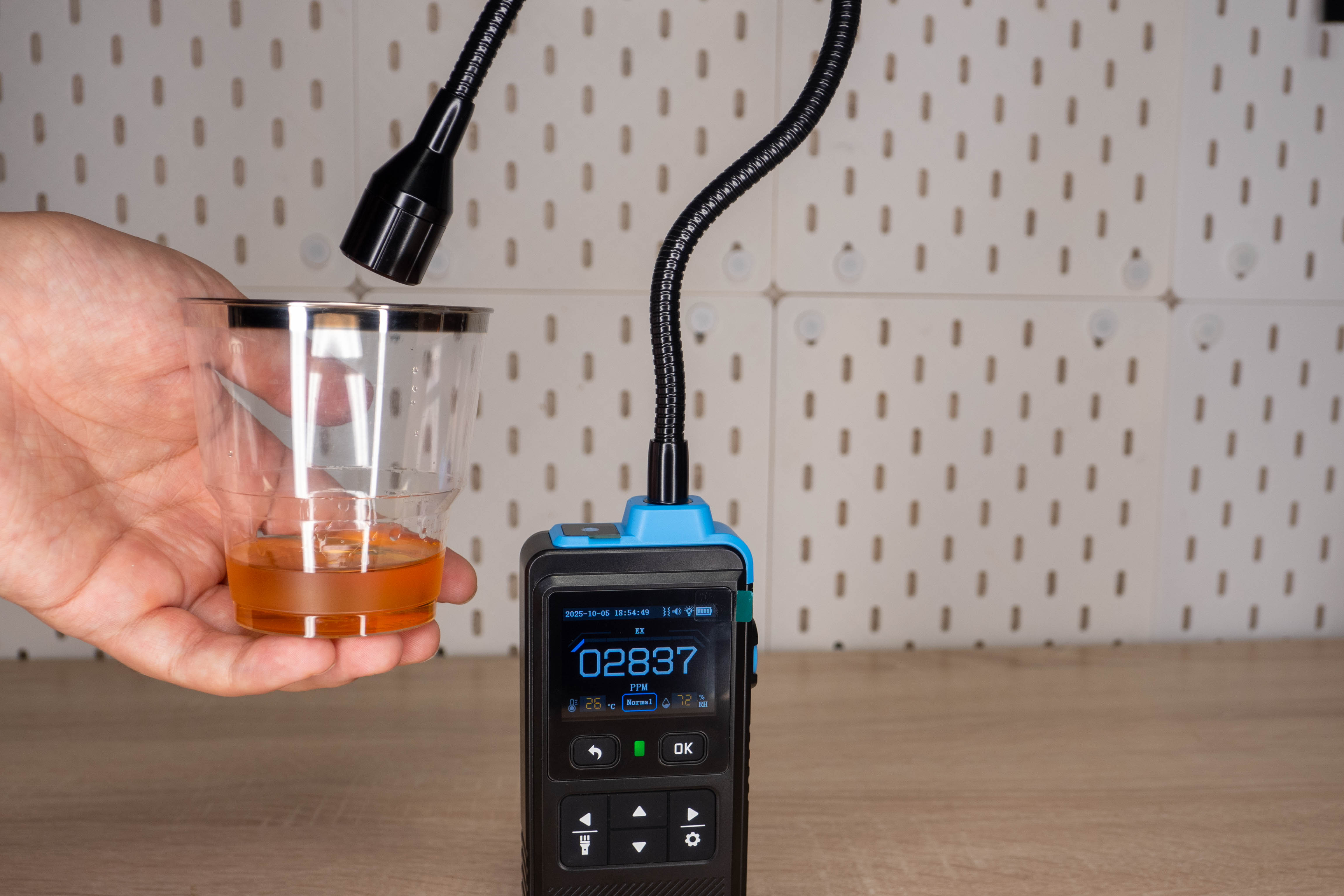

А еще датчик реагирует на пары алкоголя, правда не особо интенсивно. Если прополоскать рот спиртосодержащим составом, еще с полминуты на экране будет отображаться некоторая концентрация.

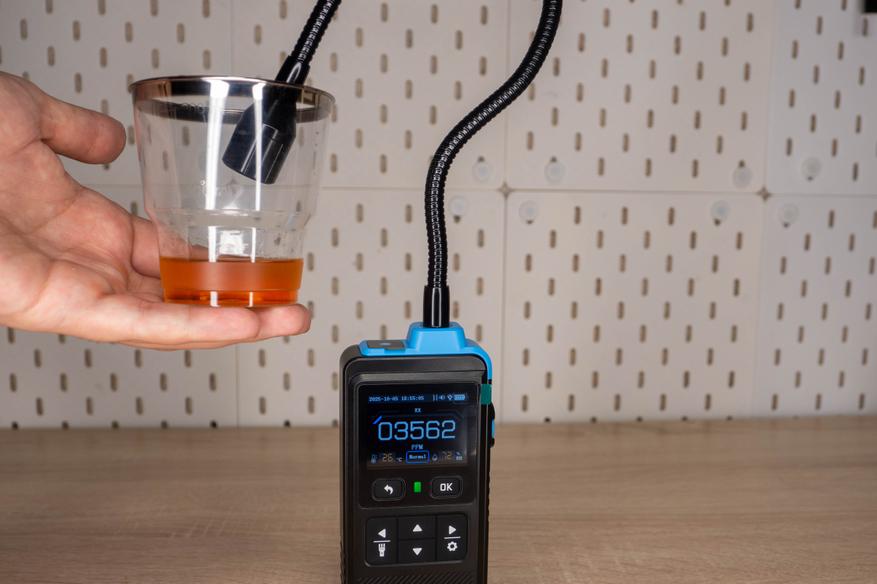

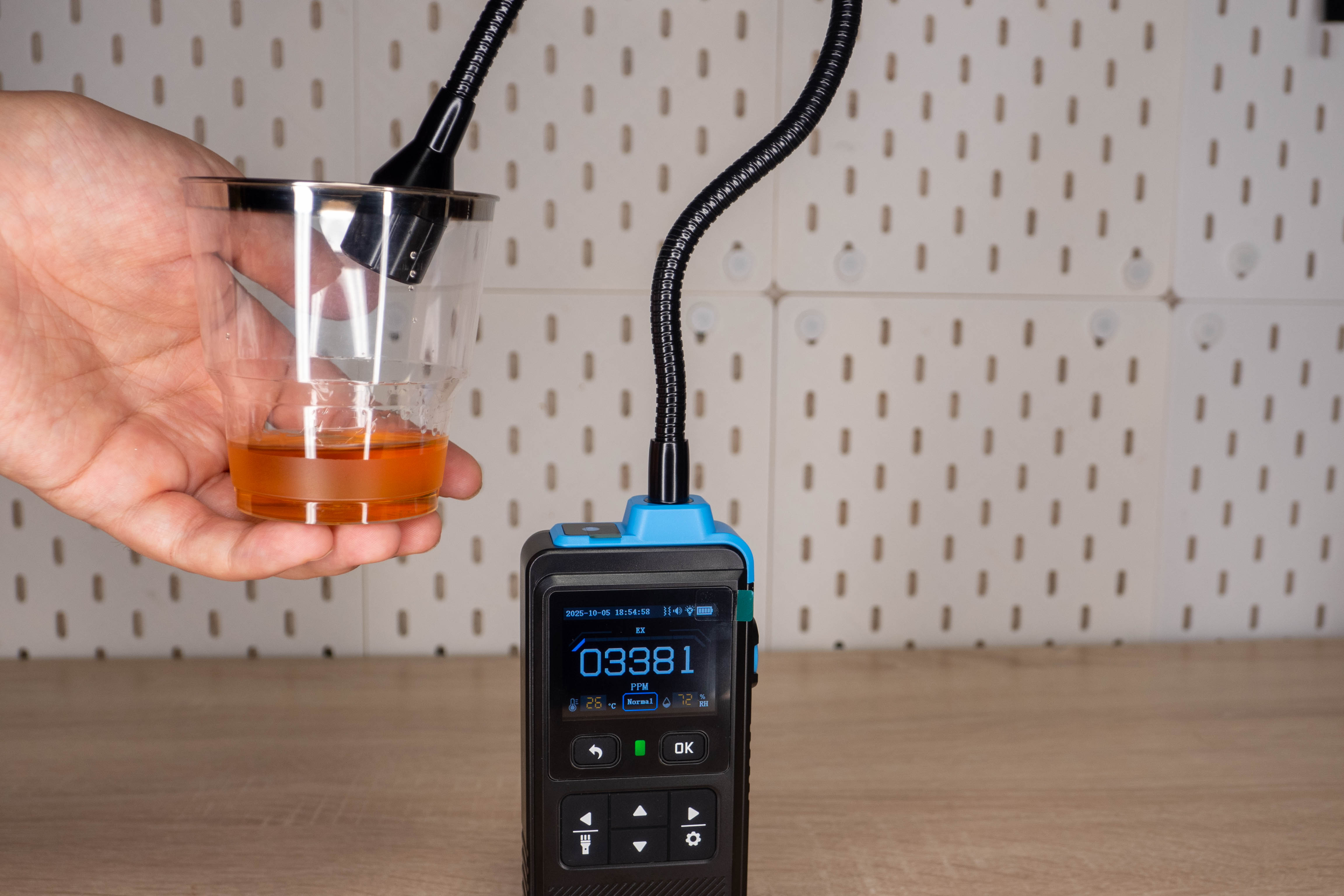

А вот так прибор реагирует на пары 750 растворителя. И я верю, что он вспыхнет если поднести пламя к датчику на фото слева.

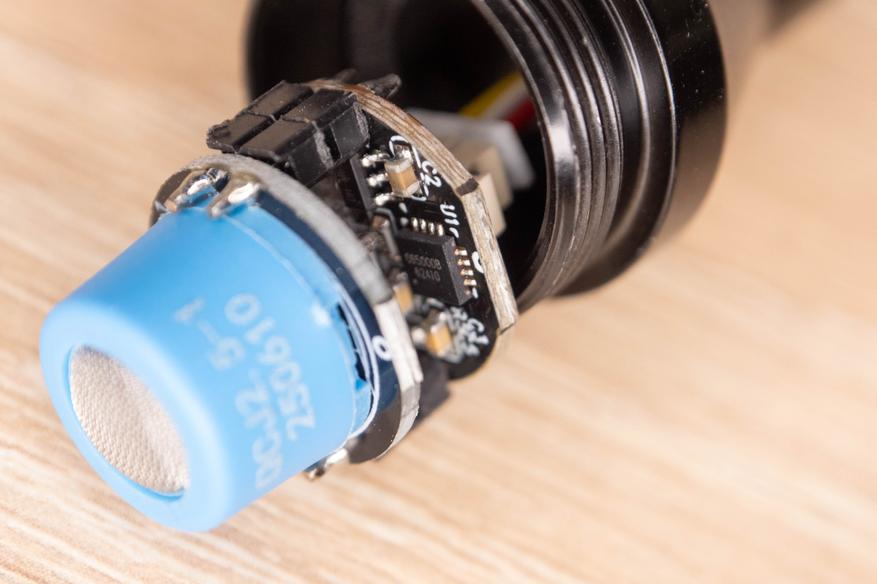

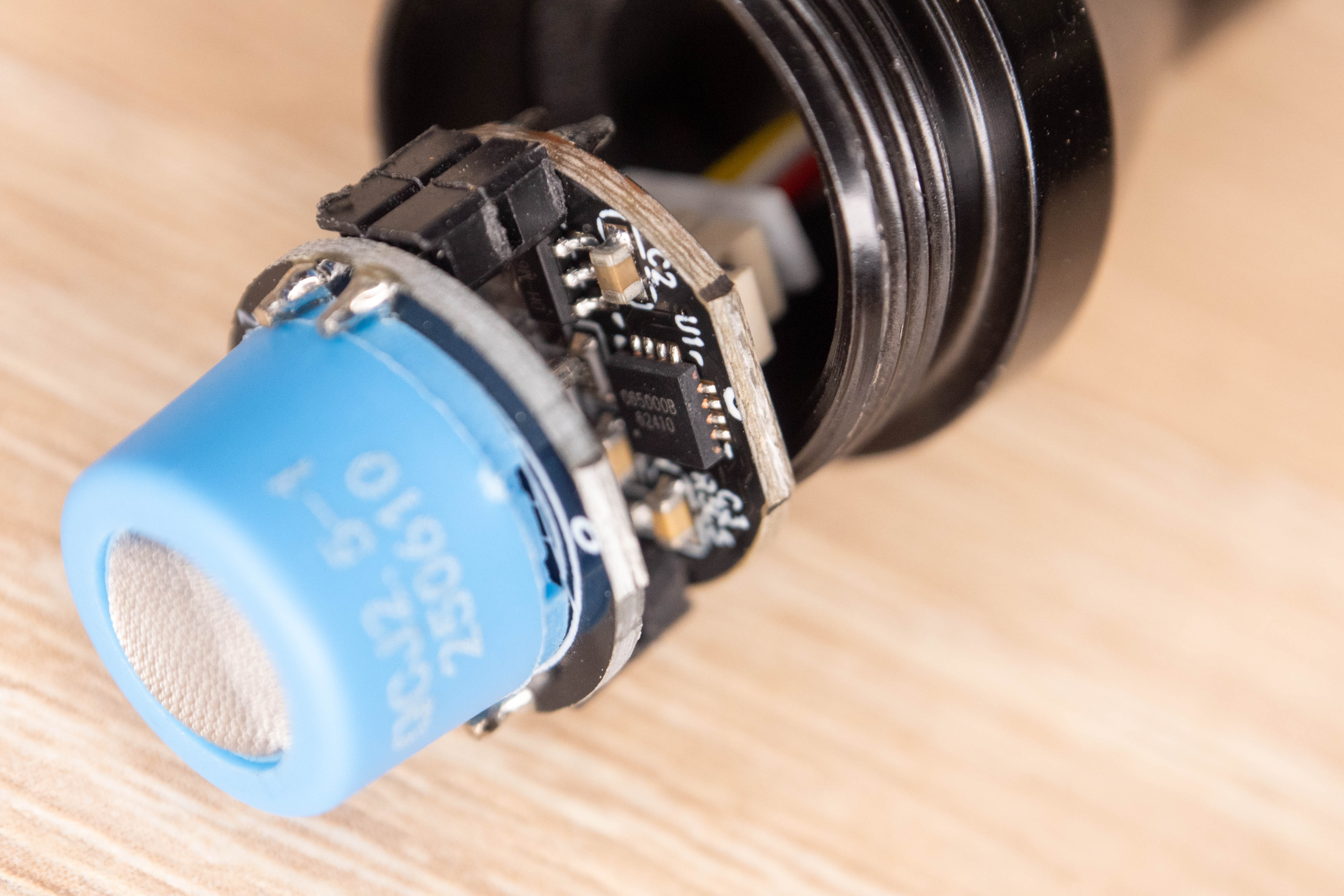

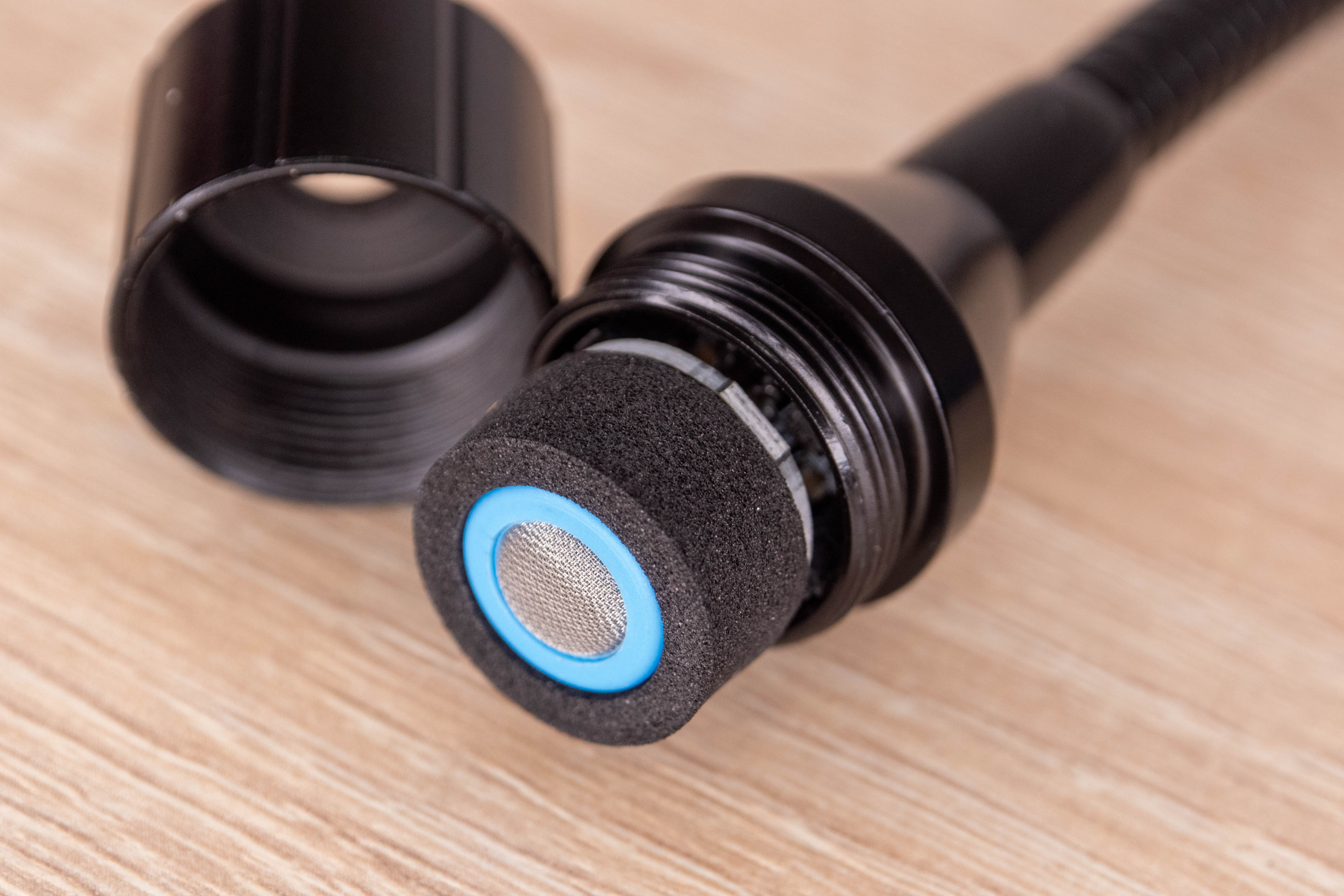

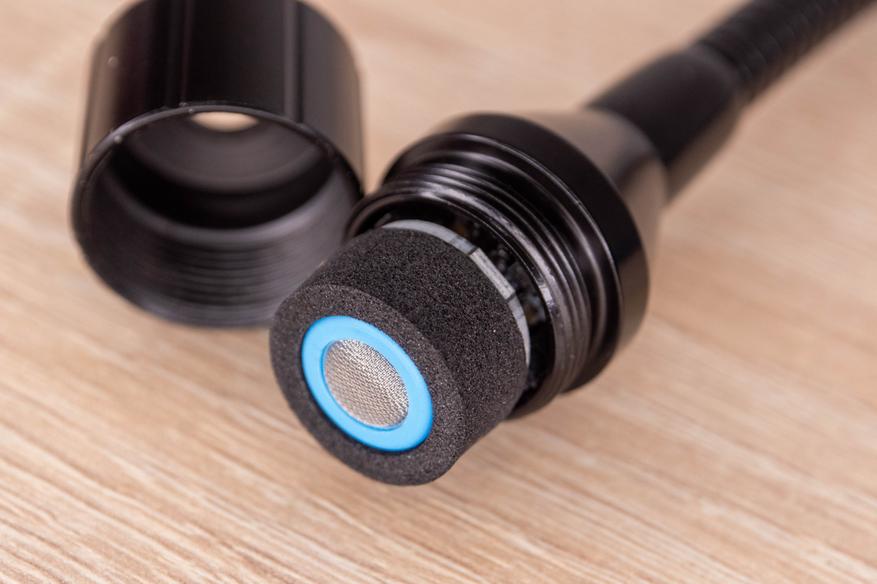

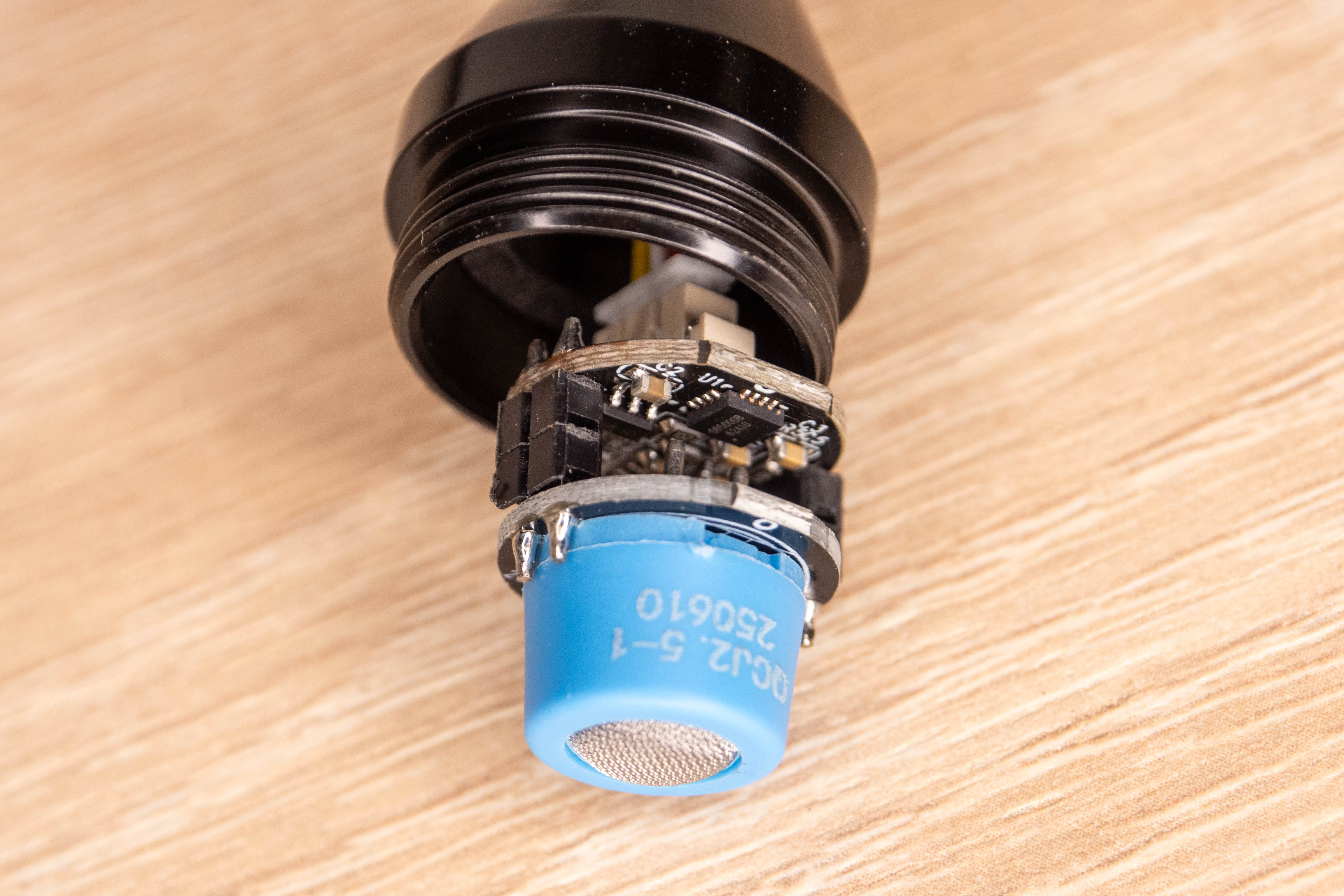

Разбирать корпус я не стал, т.к. «сердце» устройства находится снаружи. Как ни странно, фнирси не стали заливать крышку клеем и при желании можно относительно легко заменить датчик на аналогичный.

Итоги

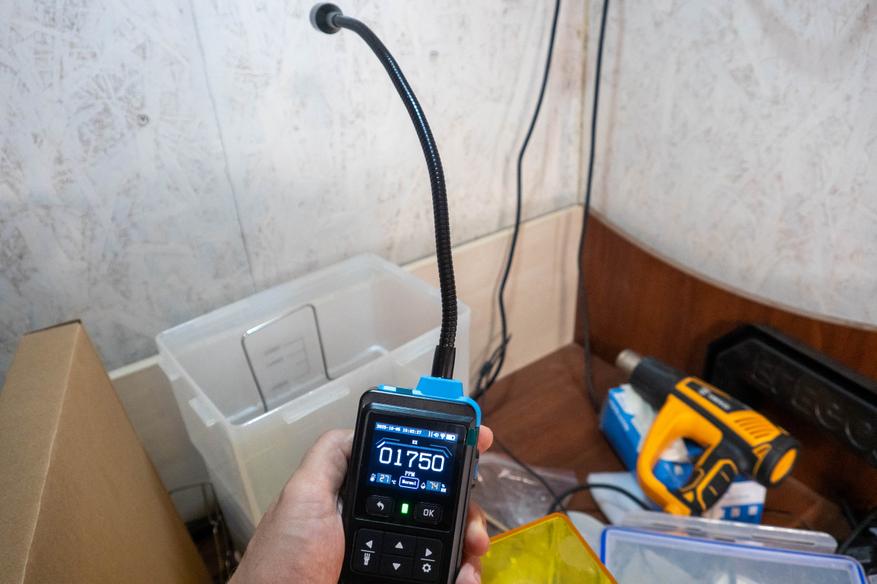

Как писал во вступлении, это не сертифицированный прибор за много денег, но для домашне-гаражного применения его вполне должно хватать. Сенсор чувствительный, а благодаря небольшому размеру гильзы и гибкой трубке, можно подлезть в неудобные места. Настраиваемый уровень сигнализации и три типа оповещений позволяют продолжительно мониторить утечки и вовремя предупреждать пользователя об изменениях состава воздуха.

Купить FNIRSI GD-02 можно в официальном магазине Aliexpress.

Если у Вас не отображается ссылка в строке выше, значит ее порезал блокировщик рекламы.
