Холодно в доме? Проверяем утечки тепла с помощью тепловизора. Обзор модели T2S Plus от INFIRAY

Как я подружился с тепловизором и перестал топить улицу — моя история-обзор компактного и недорогого тепловизора T2S Plus от INFIRAY. С таким прибором я стал тем самым гиком, который таскает тепловизор везде. Пришел в гости — глянул на окна. Заехал на стройку к другу — проверил кладку. Купил новую кофеварку — посмотрел, не перегревается ли. Знаете, это затягивает. Потому что ты перестаешь гадать и начинаешь видеть.

Характеристики

Комплект

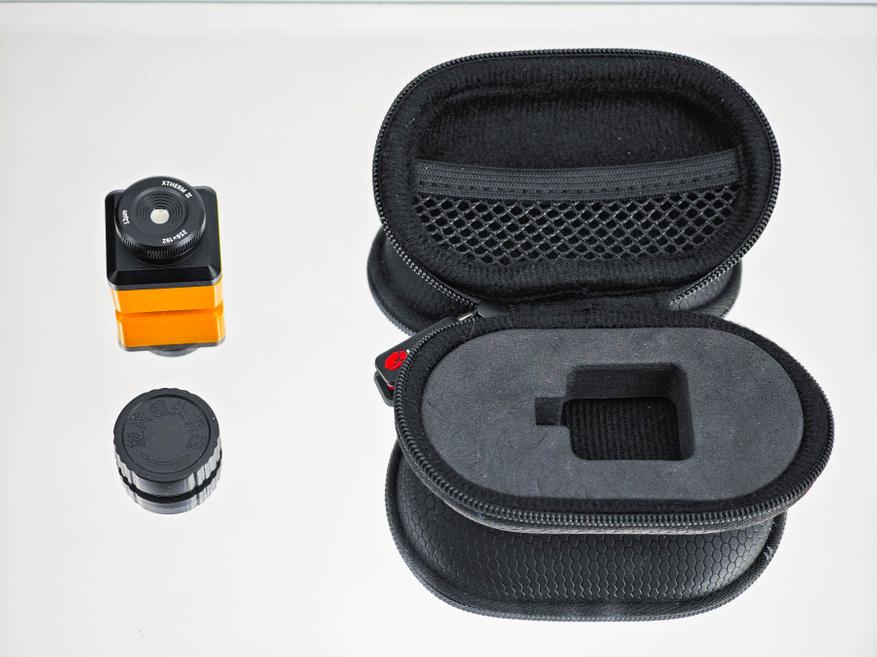

У меня было несколько моделей тепловизоров, от откровенно дешевых моделей до профессиональных и дорогих, но именно T2S Plus от INFIRAY хотелось бы выделить: он предоставляет профессиональные возможности одновременно с демократичной ценой и простотой использования. В плюсах высокое разрешение, поворотная линза фокуса, а также возможность работы с ПК. Различные аксессуары наподобие штативов для проверки плат и поисковых ручек-держателей позволяют превратить эту модель в узкоспециализированный инструмент за относительно небольшие деньги. В обзоре речь пойдет про базовый комплект: только сам тепловизор (версия с USB-C для Android смартфонов и планшетов), защитная крышечка на линзу и мягкий кейс для защиты.

Внешний вид

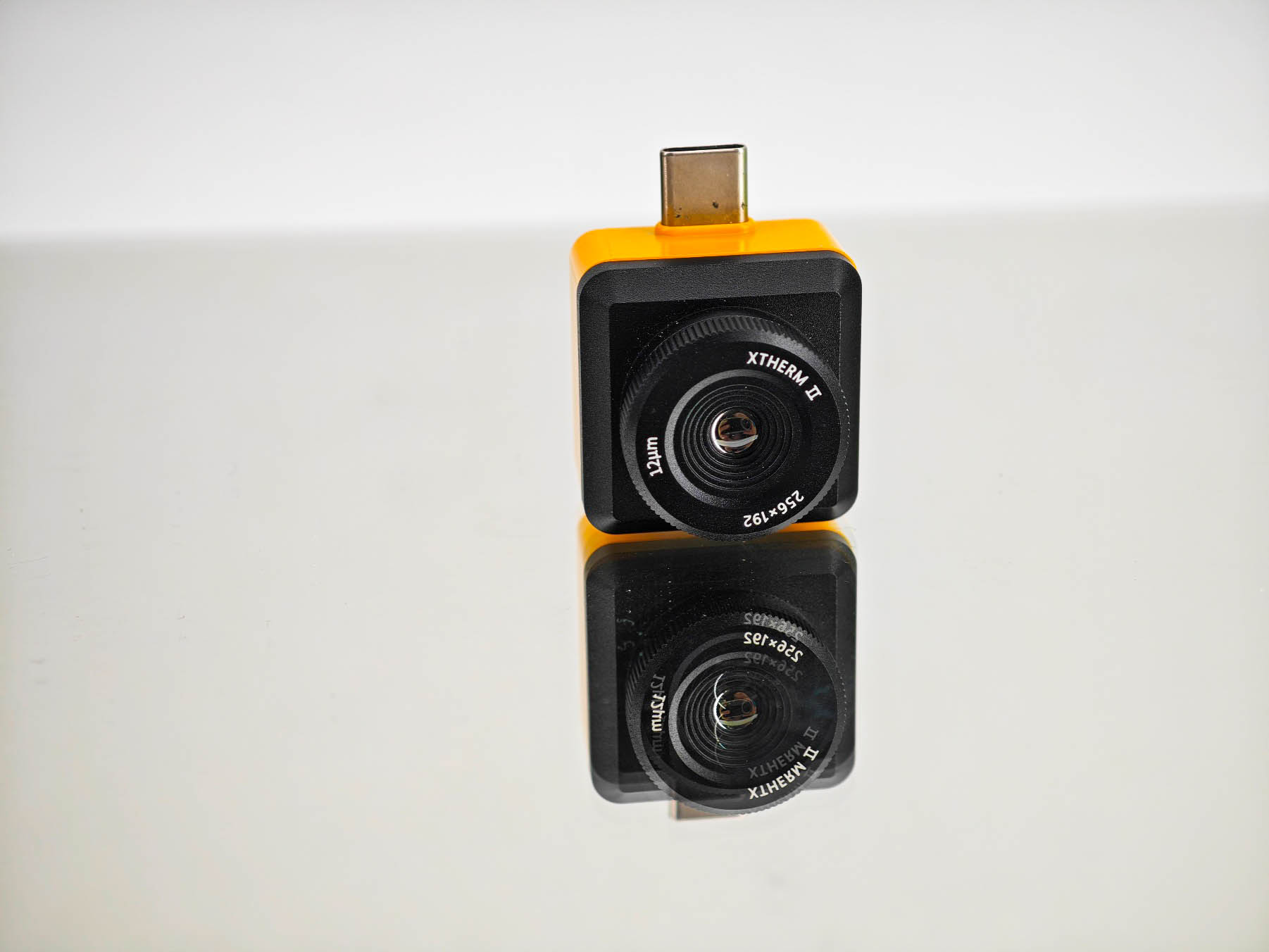

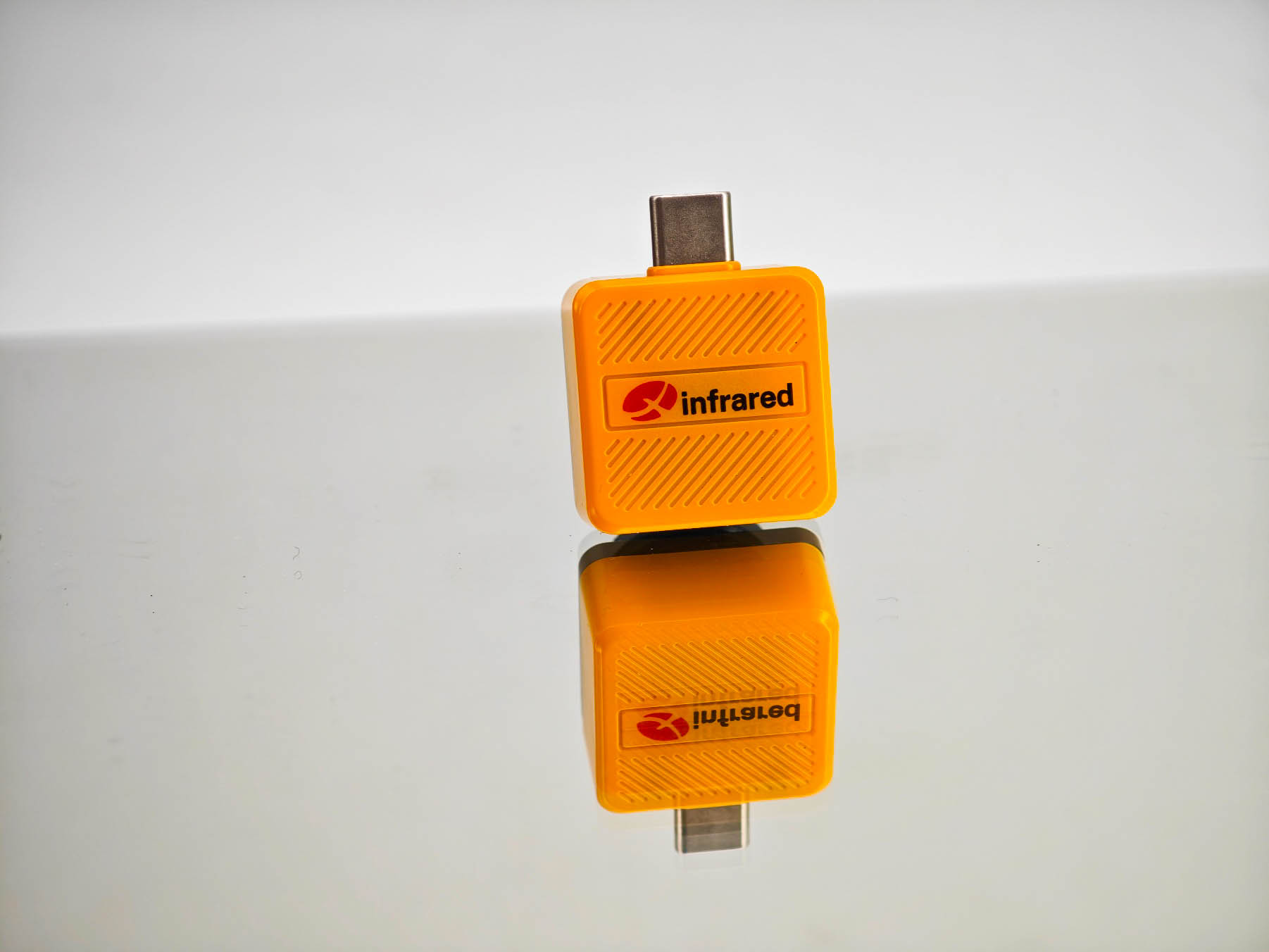

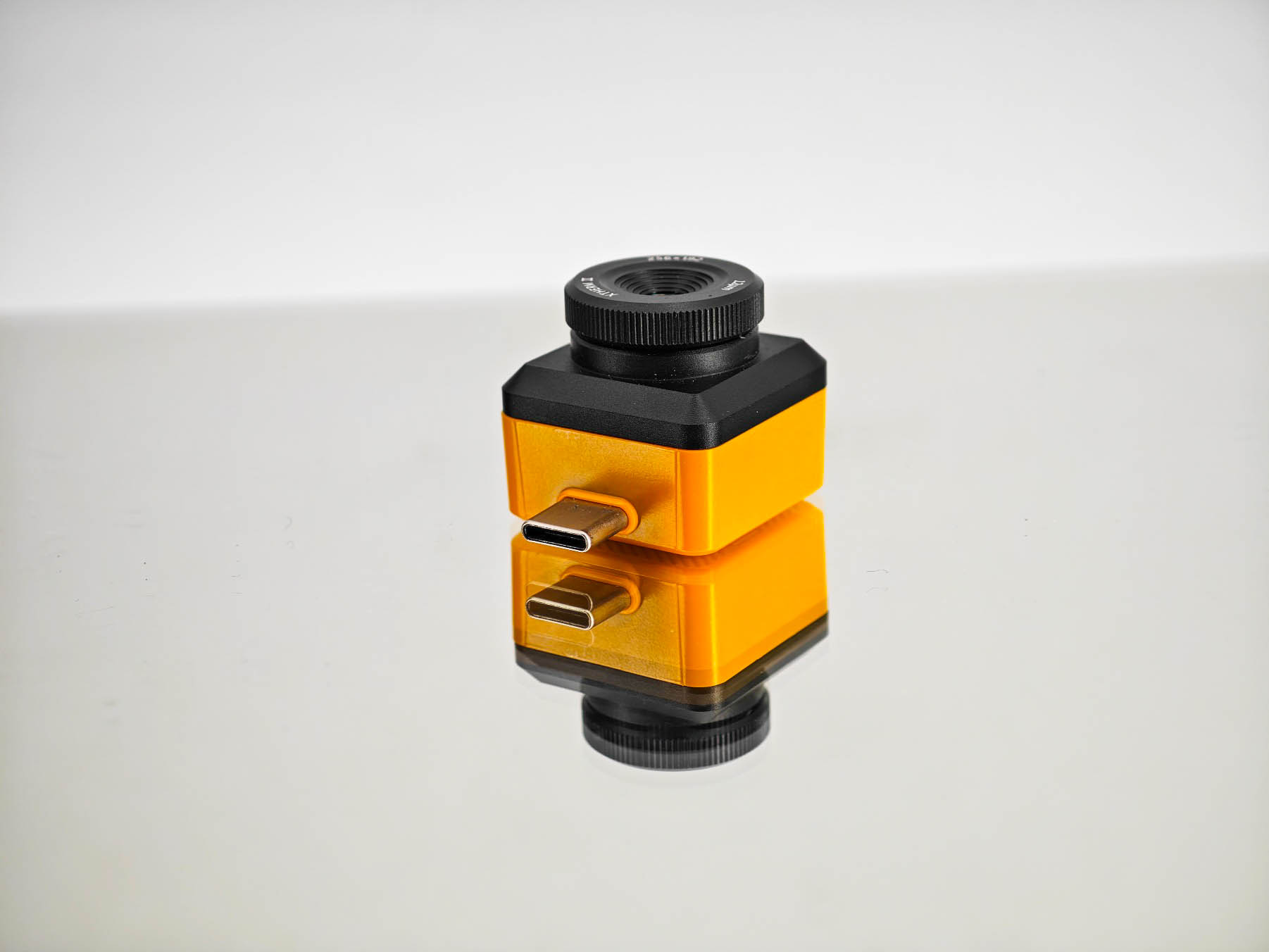

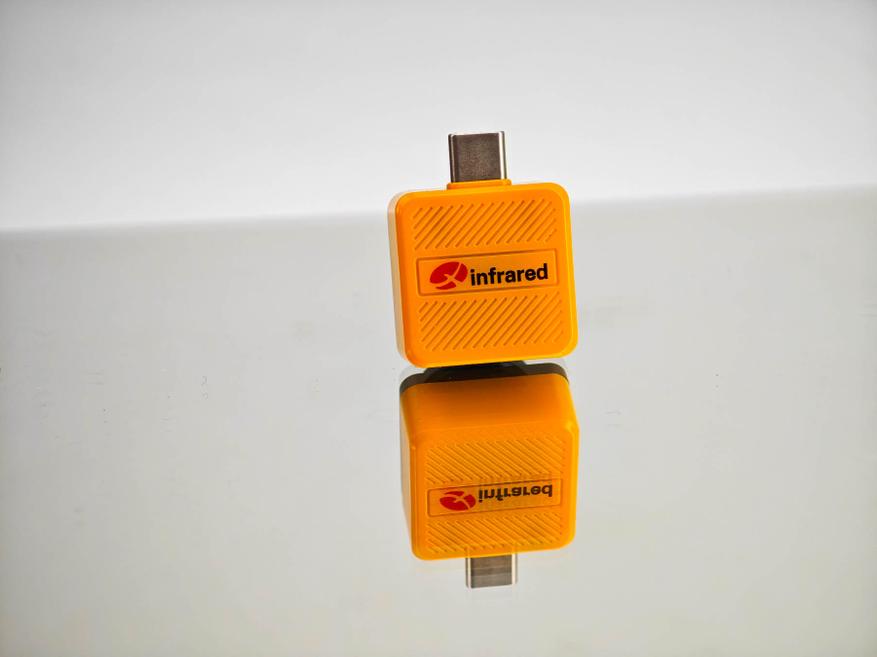

Корпус тепловизора небольшой по размерам — это 2.5 х 2.5 сантиметра при толщине 1.6 см (если не учитывать выступающий объектив и коннектор USB). Внутри спрятан механизм затвора, сама матрица для тепловизионной съемки, а также контроллер. Питание прибор получает по USB в качестве OTG-устройства (если у вас телефон отключает питание OTG, то потребуется отдельно включать в настройках), то есть внутри нет аккумулятора, который мог бы не вовремя разрядиться или прийти в негодность со временем.

Особенности

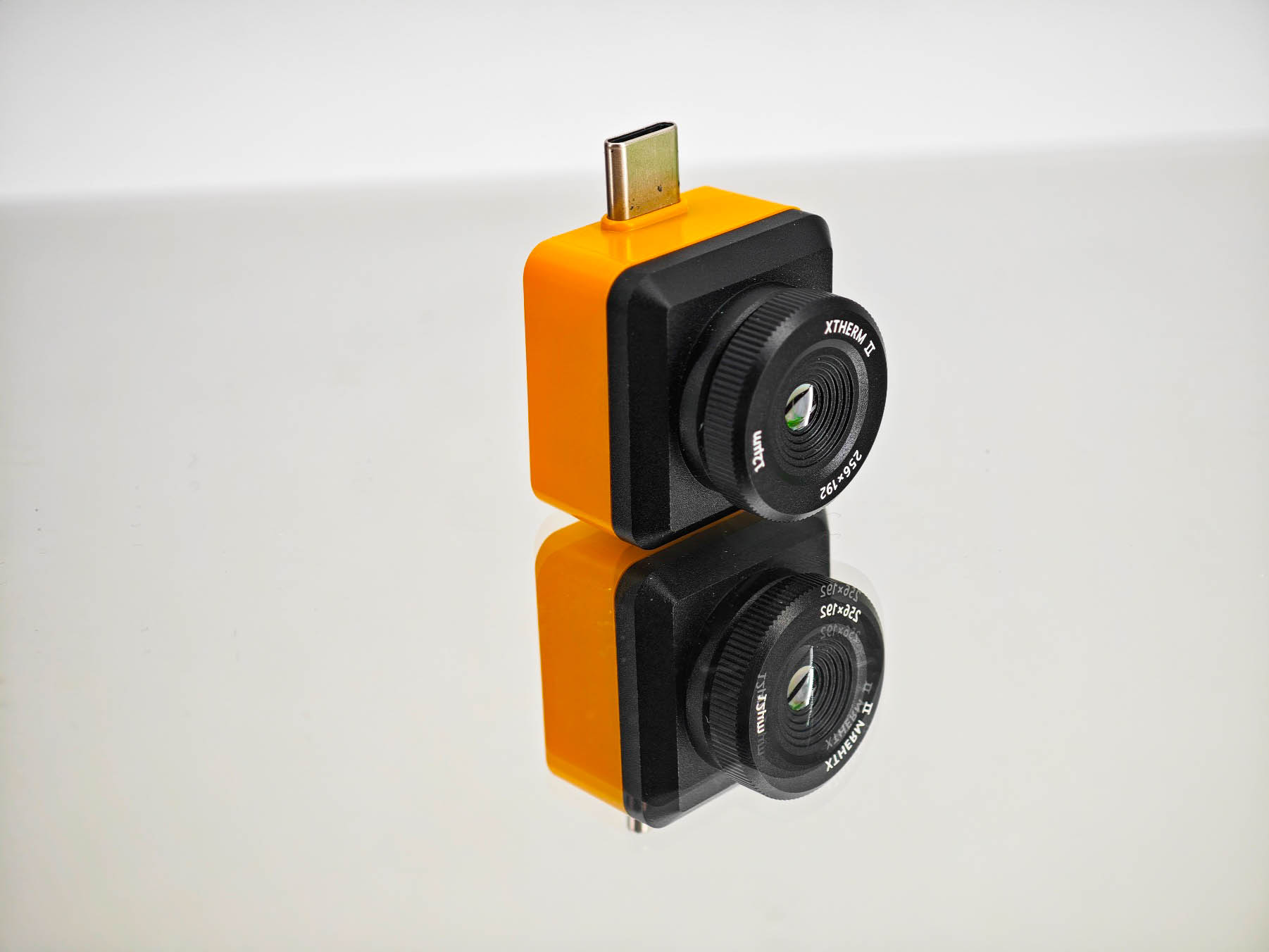

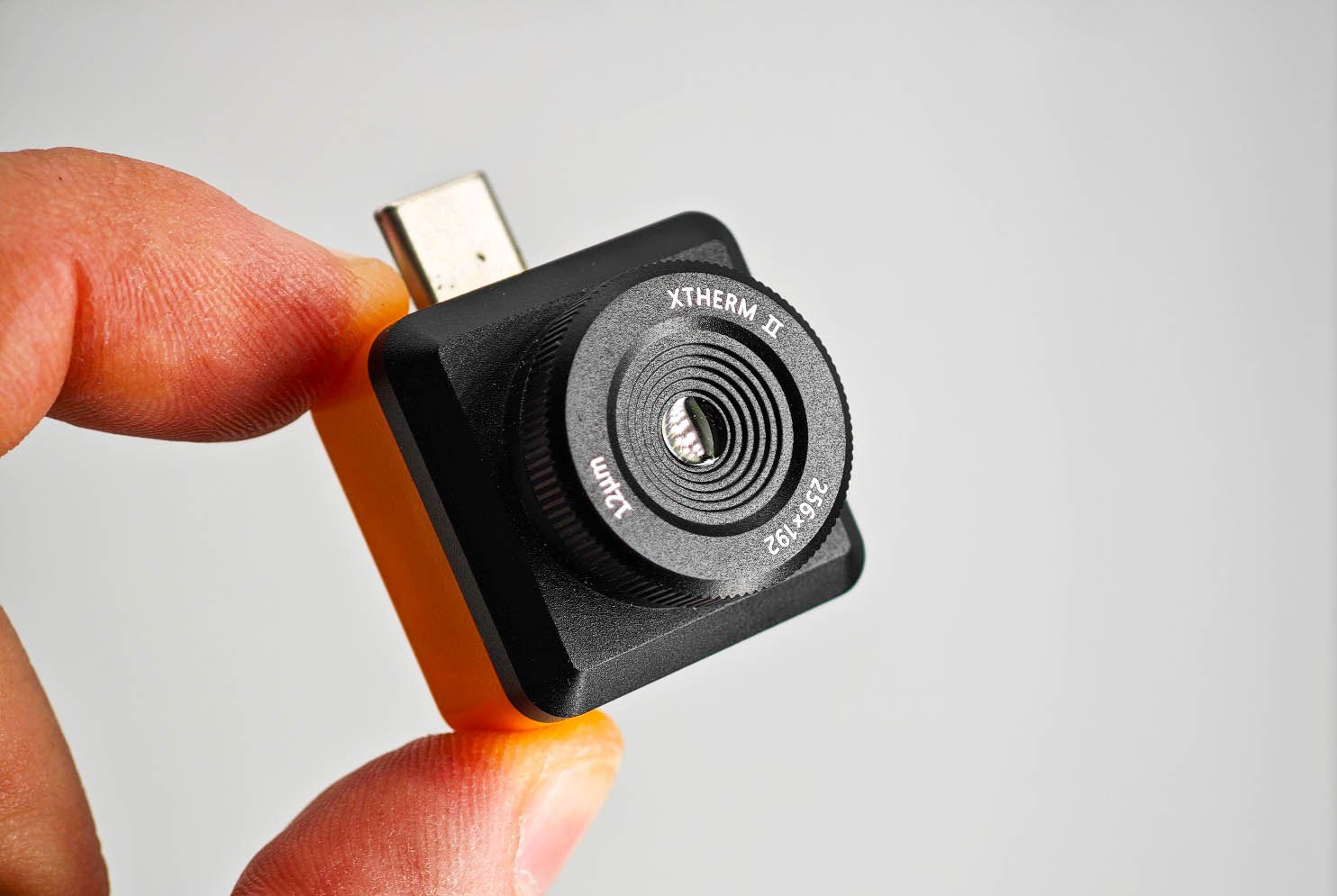

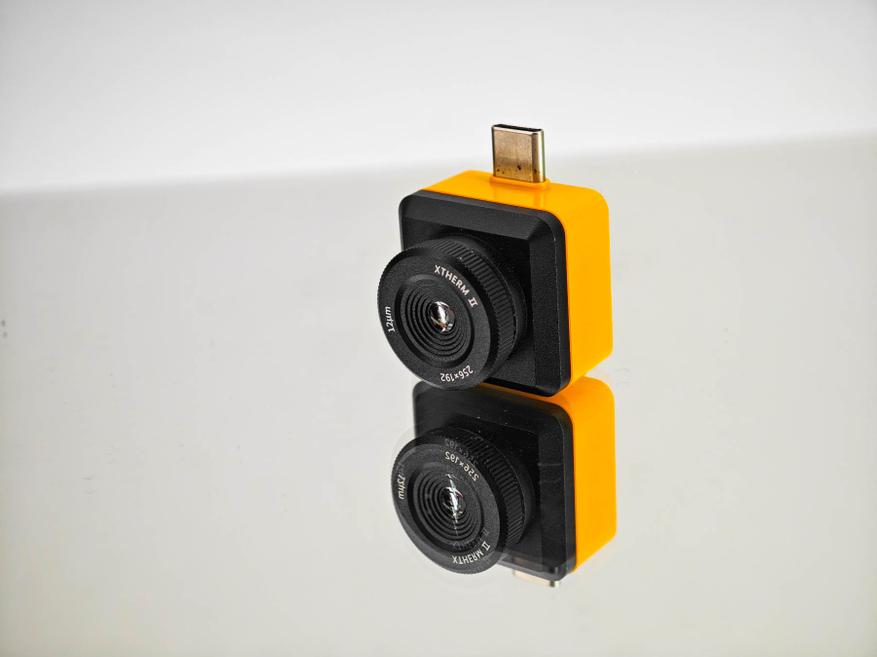

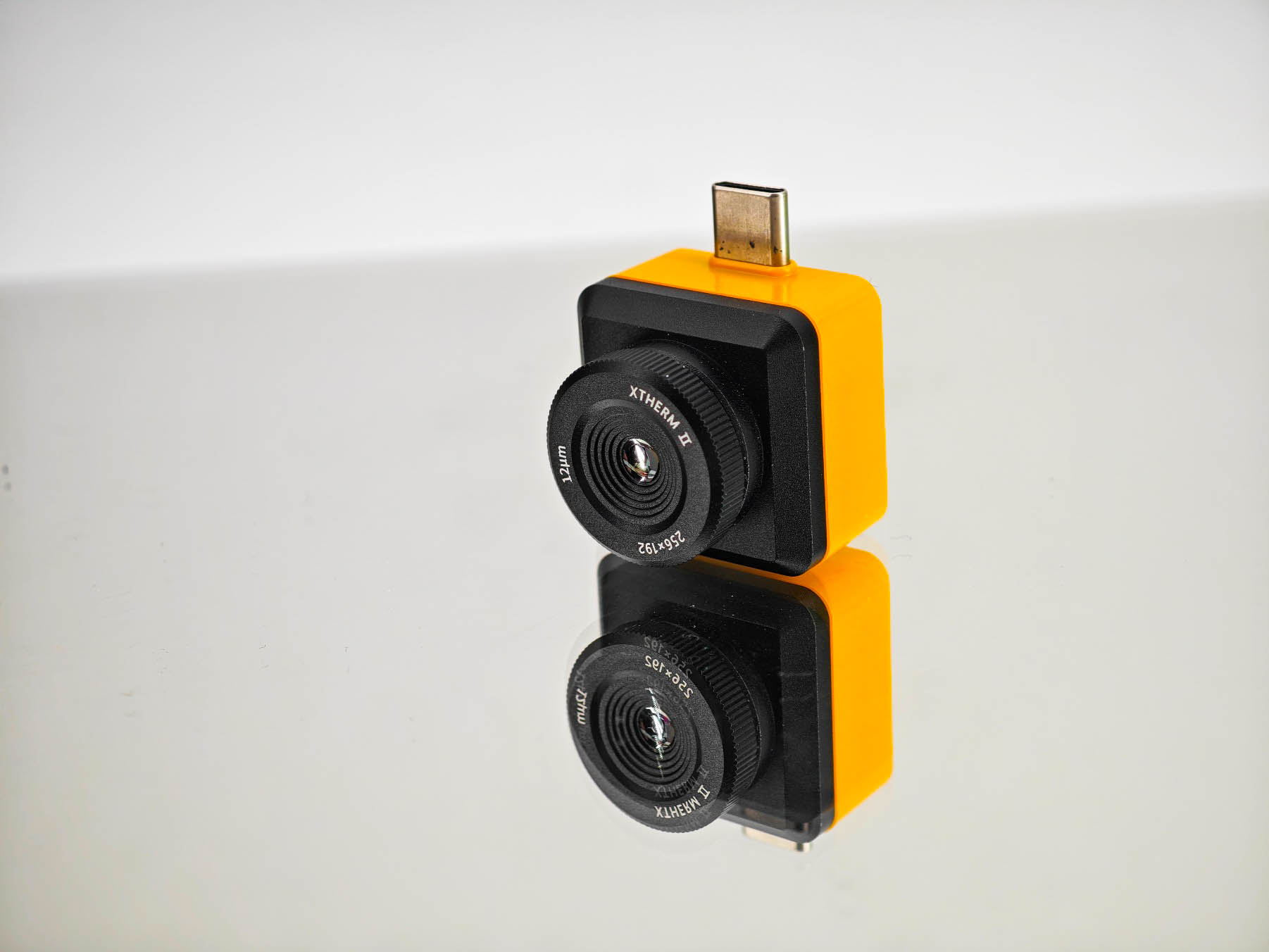

Как я уже сказал, модель T2S Plus от INFIRAY интересна своим объективом с переменным фокусом. Заявленная точность съемки плюс-минус пара процентов от диапазона. То есть если смотрите до ста градусов, то точность и будет плюс-минус пара градусов, что для вот такого бытового прибора довольно хорошо. Угол зрения 44 на 33 градуса, а диапазон фокусировки позволяет рассматривать в деталях объекты от нескольких сантиметров до десятка метров.

Интерфейс для подключения

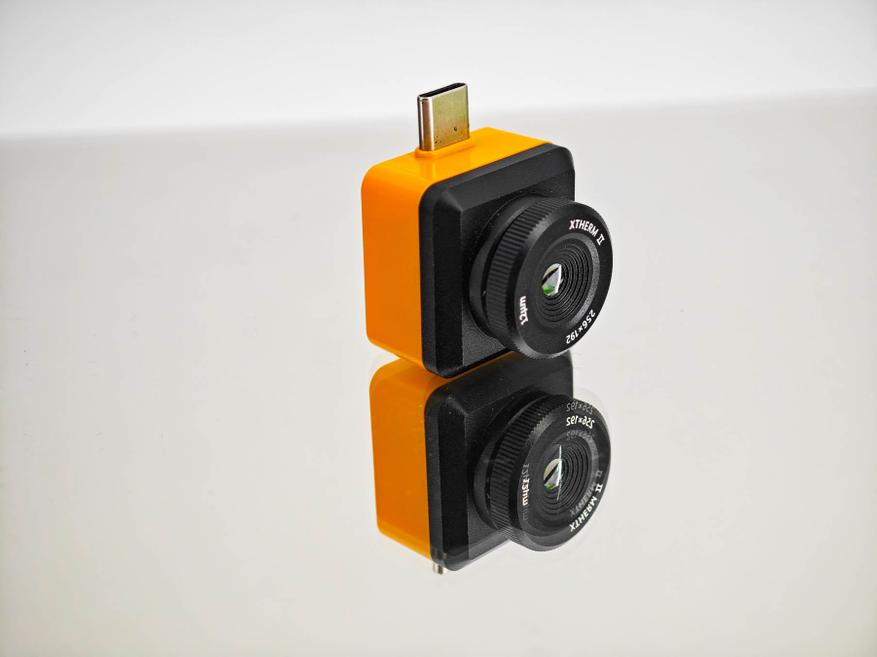

Используется распространенный интерфейс для подключения USB типа C, тепловизор нормально работает даже с учетом удлинителей USB /райзеров и угловых адаптеров. Подобное решение дает возможность работы с ноутбуками/ПК, а также с планшетами и смартфонами в защитных чехлах, у которых коннектор глубоко утоплен в корпус.

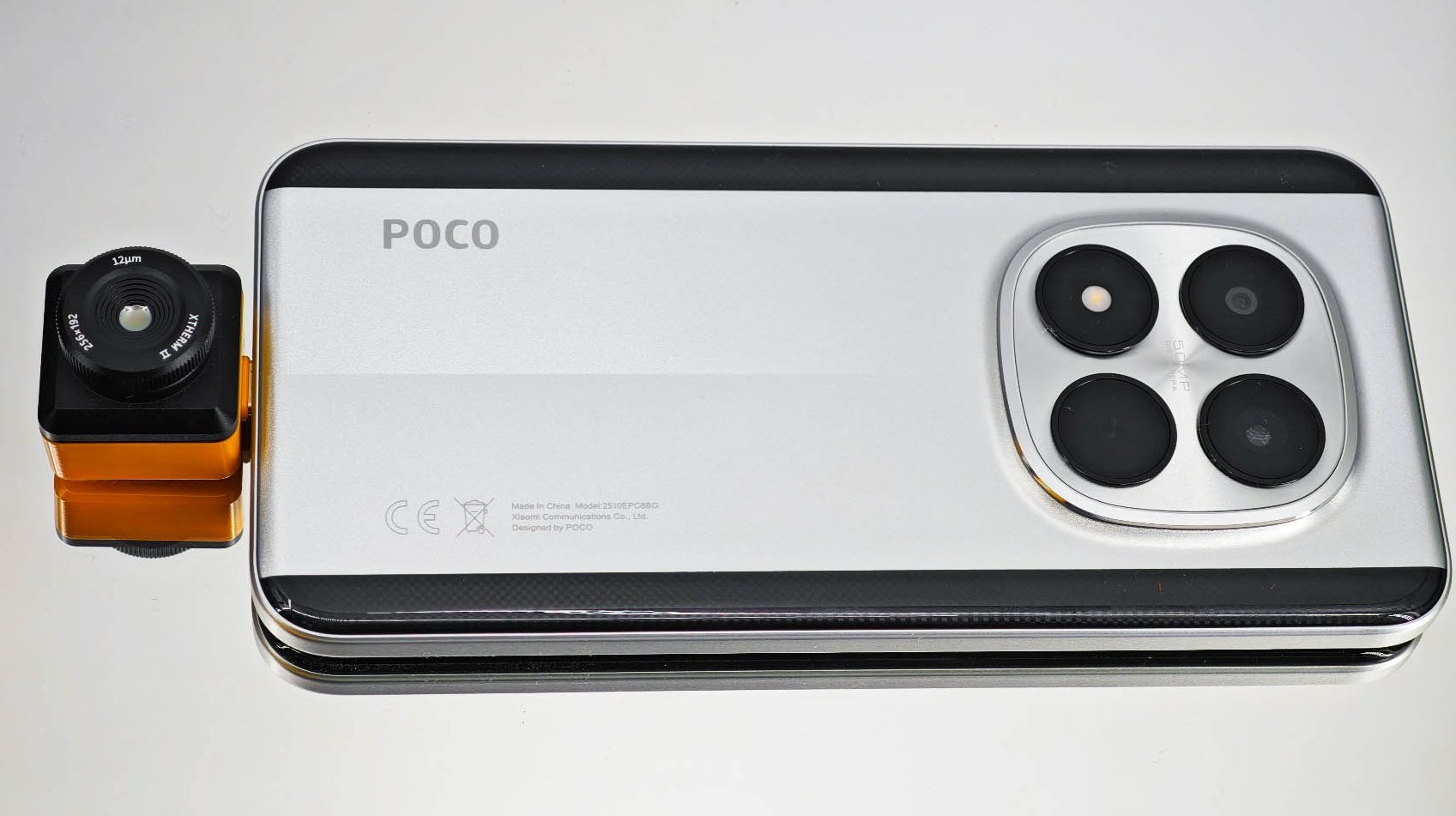

Достаточно подключить компактную насадку к смартфону через порт USB-C, установить приложение, и можно работать/проверять. Я обратил внимание, что этот тепловизор без особых проблем работает с USB-C удлинителями, а это, в свою очередь, позволяет подключаться к планшетам и ноутбукам.

Приложение

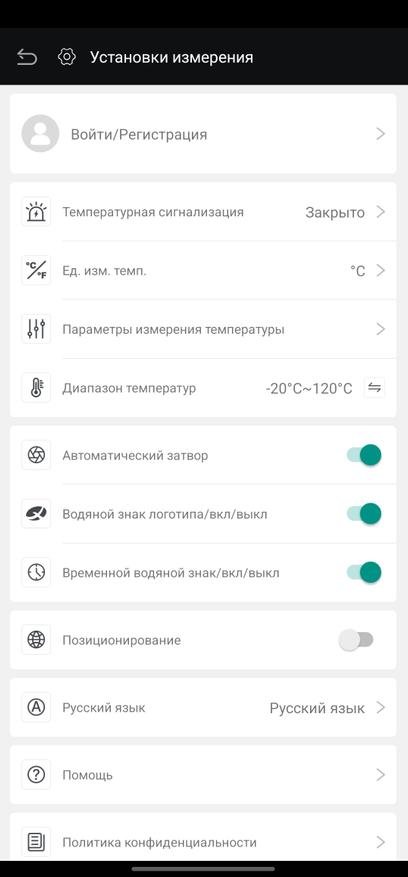

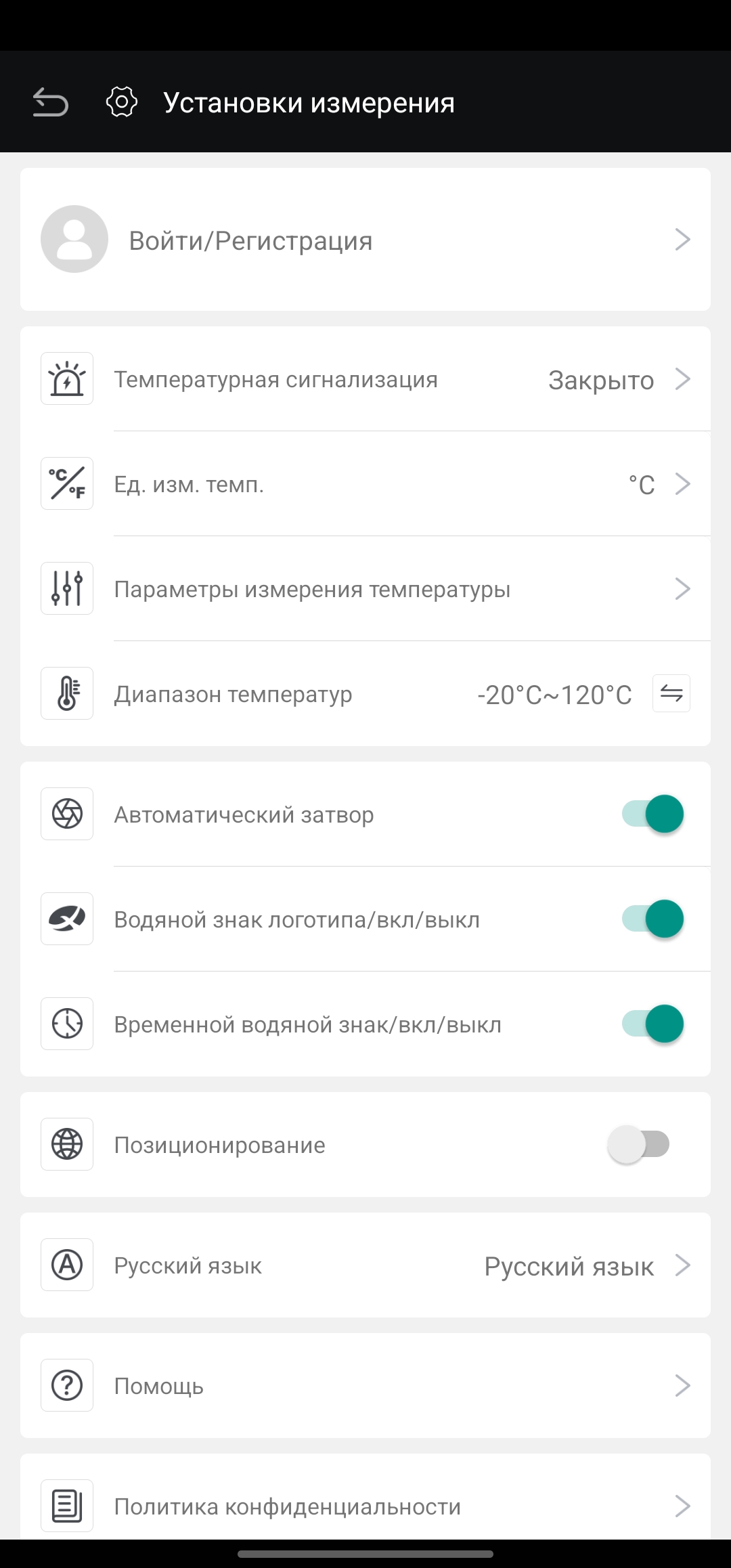

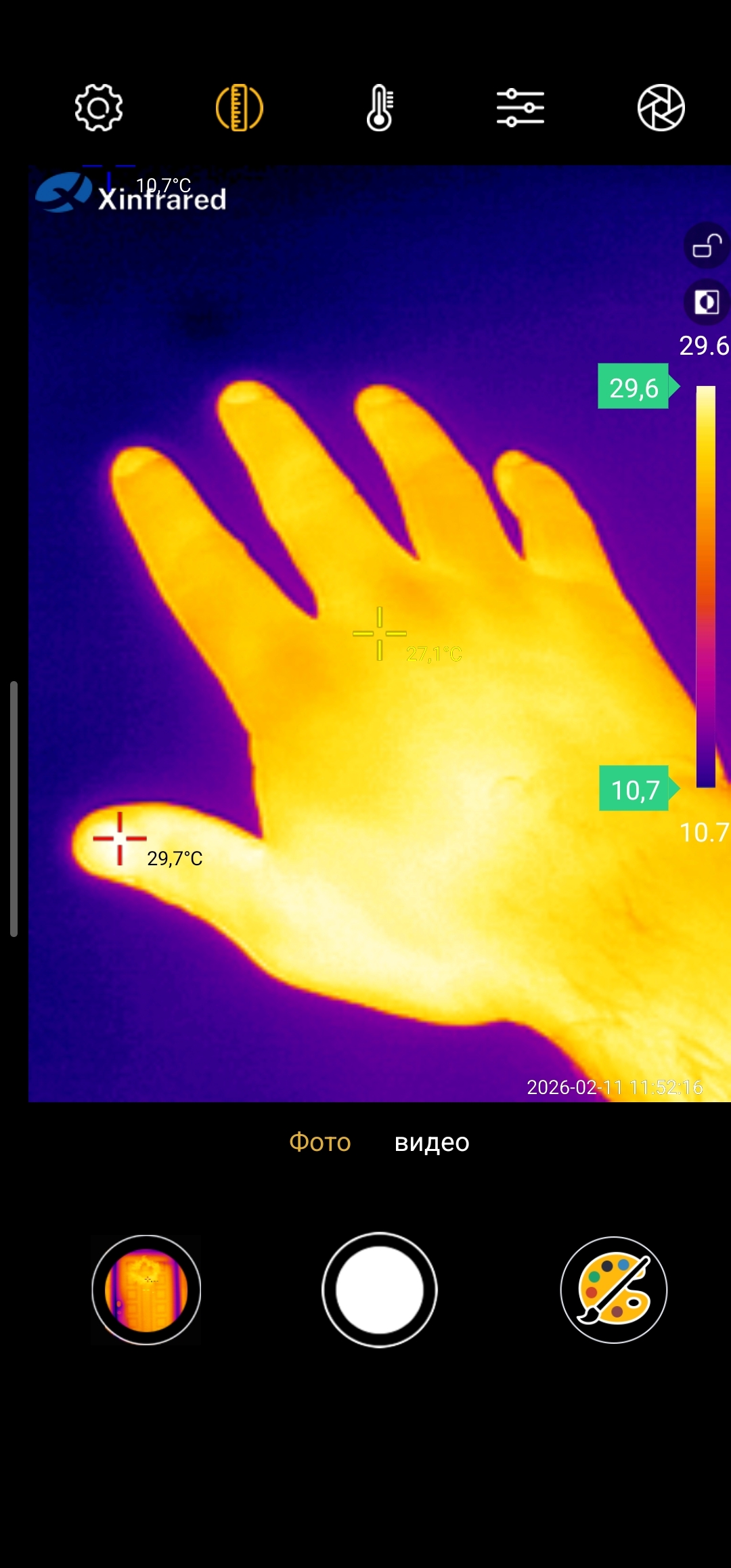

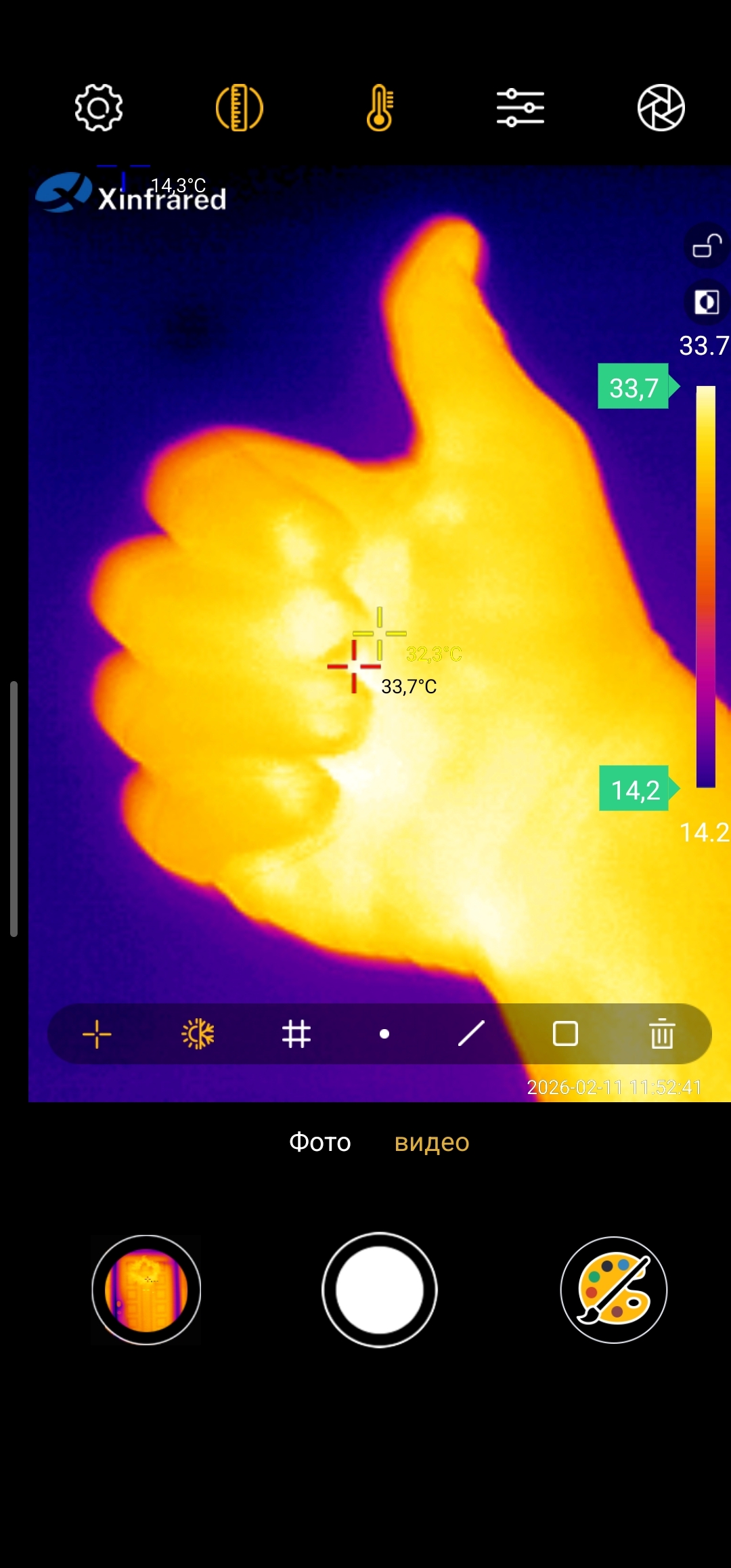

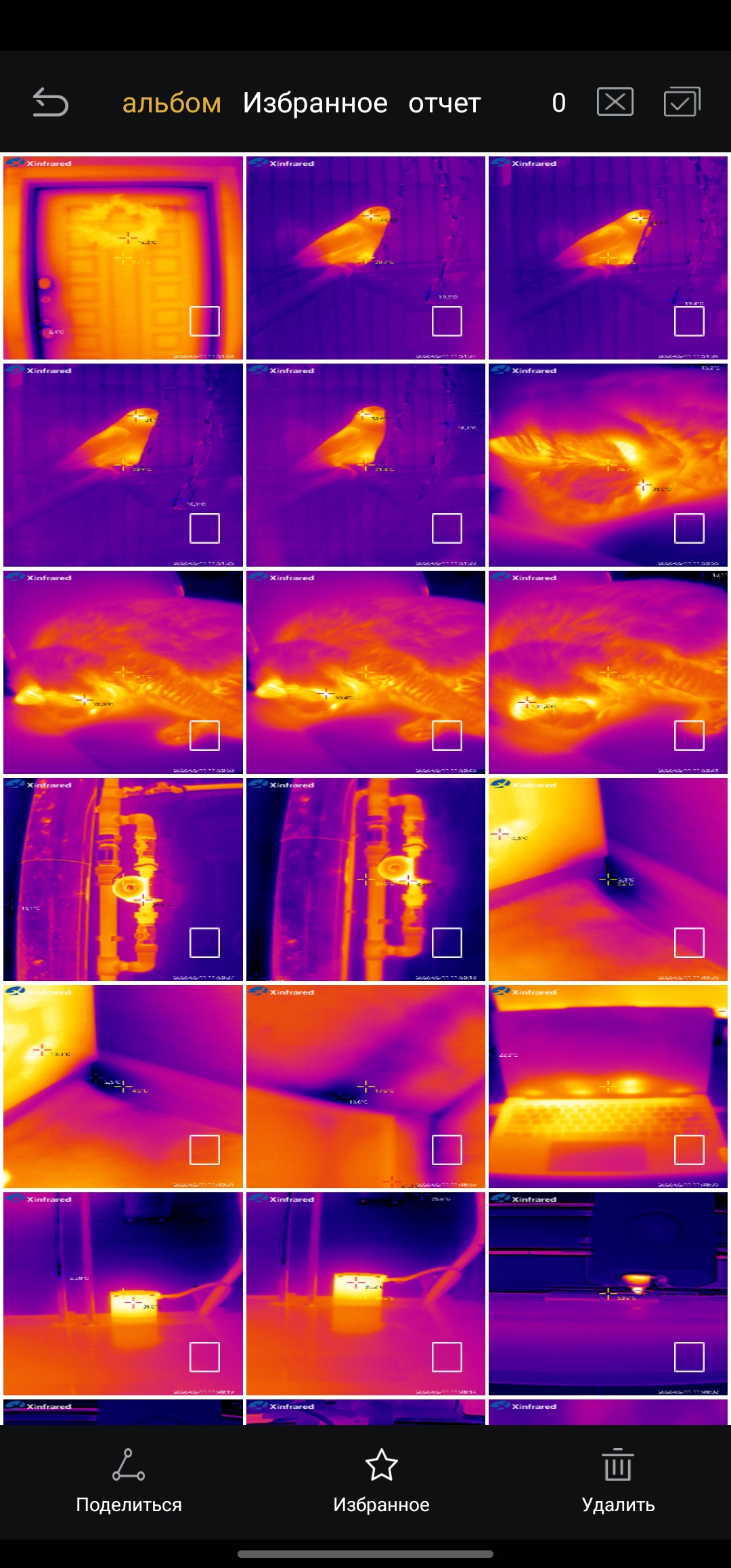

Приложение Xtherm Infrared можно найти на оф. сайте, оно довольно простое в плане настройки и использовании. Есть возможность установить диапазоны температур для более точного и контрастного исследования, выбрать удобную палитру для отображения. Есть и полезные инструменты для точечного измерения температуры. Отмечу, что приложение позволяет записывать видео — это дает возможность отслеживать изменения в динамике. Фото-видео сохраняется в память смартфона и доступно для просмотра как из самого приложения, так и стандартными методами операционной системы.

Поиск утечек и примеры термоснимков

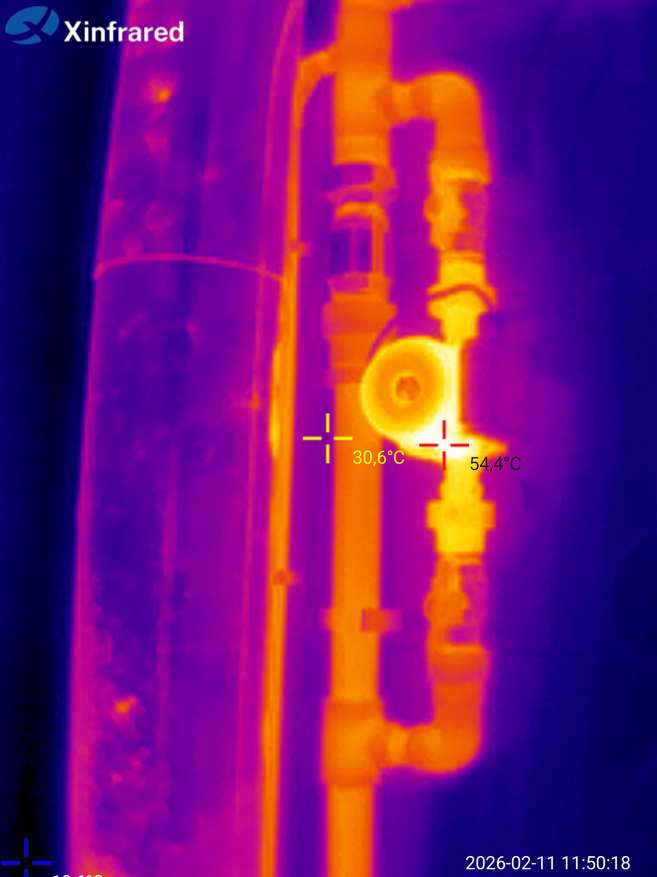

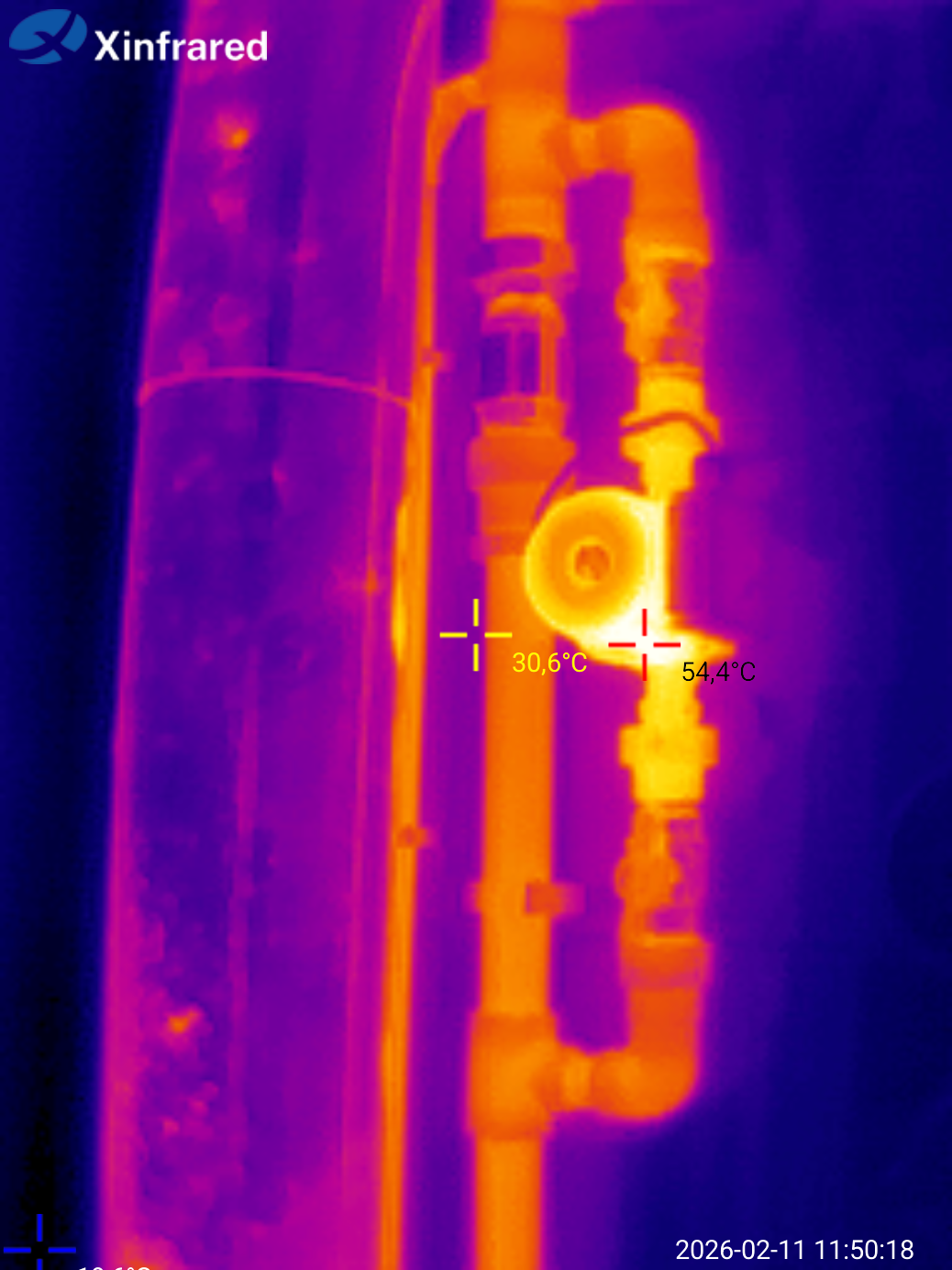

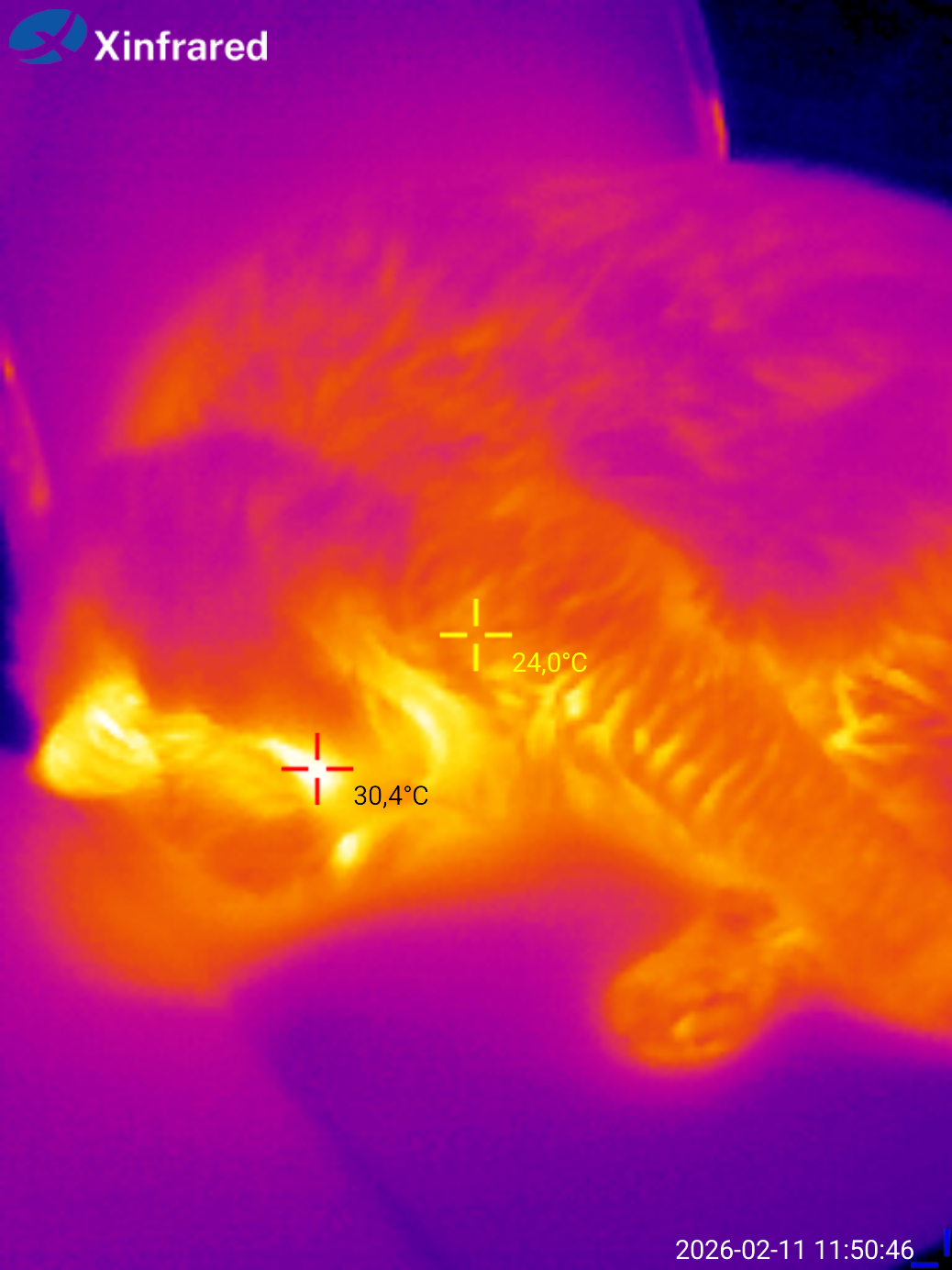

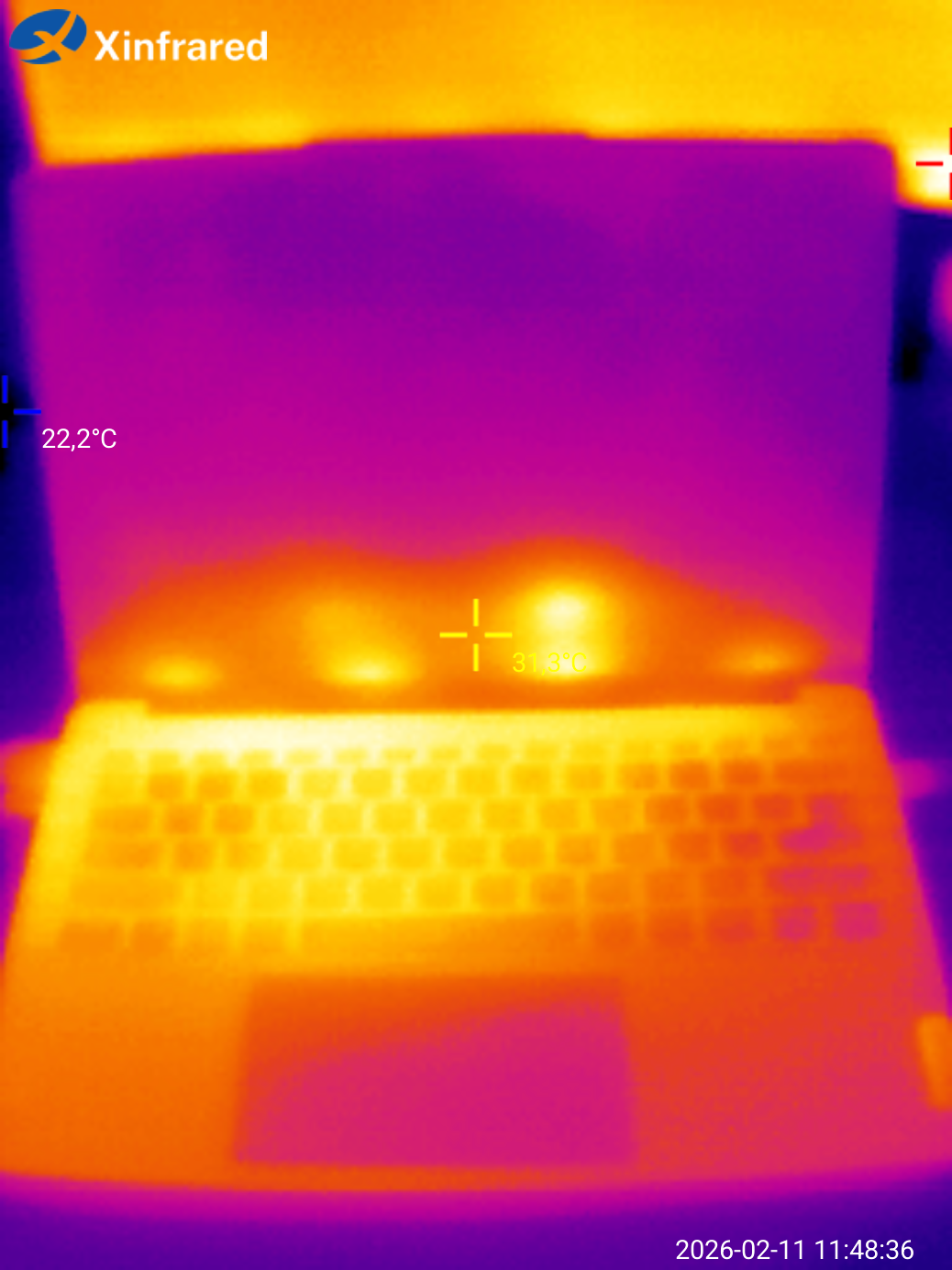

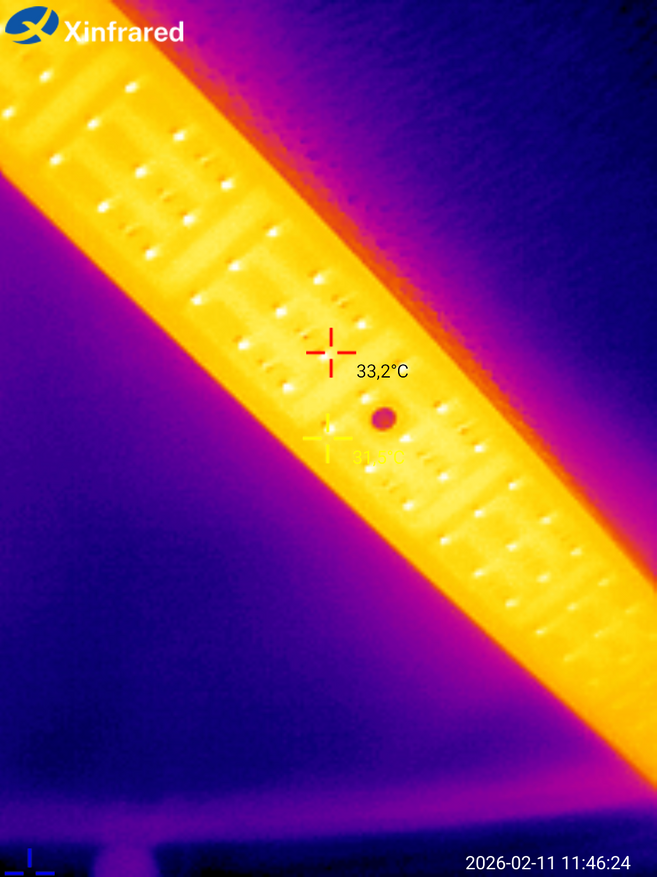

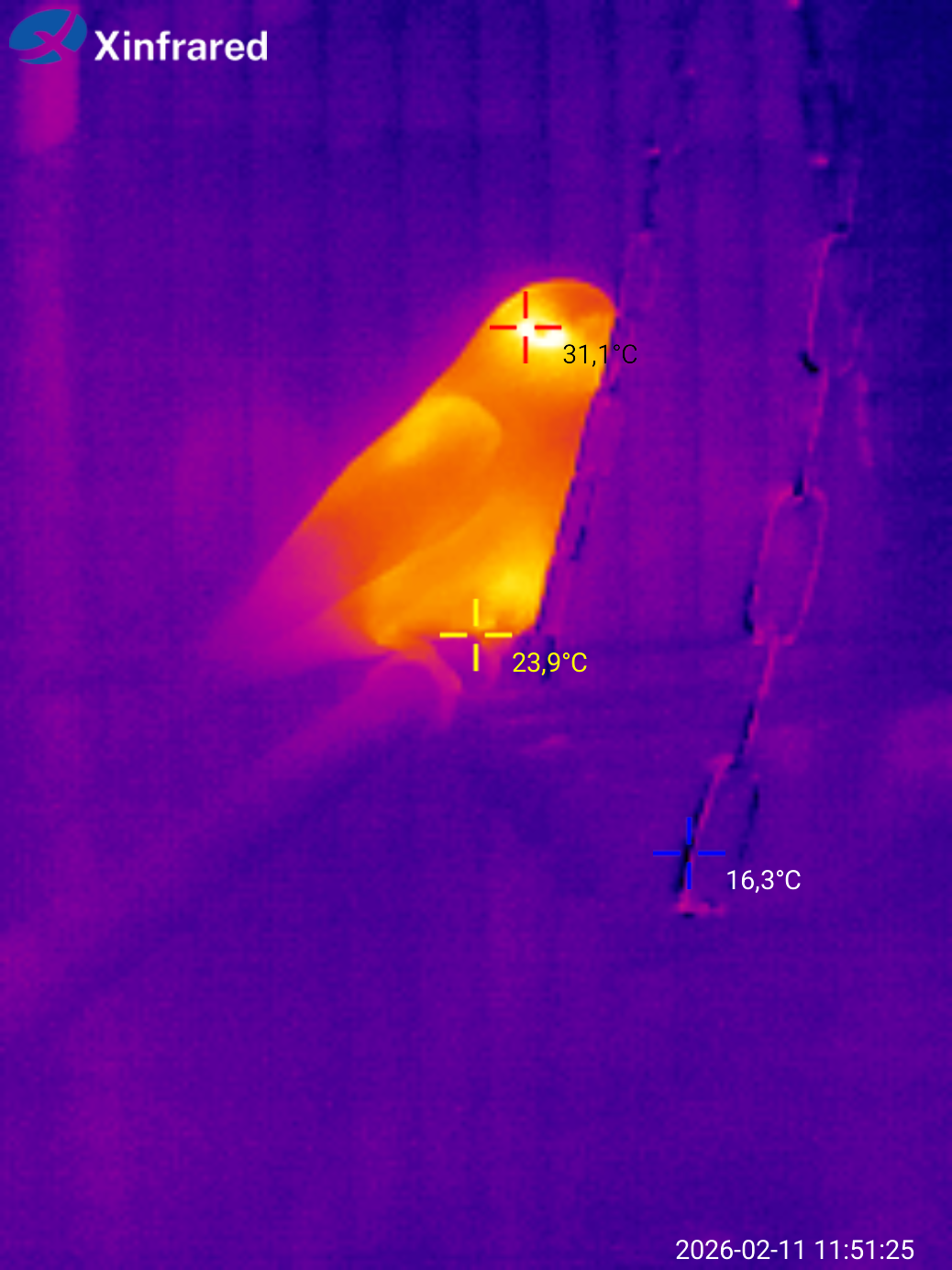

Перехожу к примерам термоснимков, да и заодно посмотрю, почему у меня так холодно в помещении. По своей сути, вот такой тепловизор, а вернее — приставка для смартфона, на сегодня — доступное средство для самостоятельной диагностики. С помощью подобных недорогих тепловизоров вполне можно обнаружить перегрев, переохлаждение, нарушение слоя изоляции или иные просчеты в конструкции. Простыми словами, тепловизор — это устройство, которое позволяет буквально «увидеть невидимое». Посмотрел, как поживают светодиоды при длительной работе в моём лайтбоксе, проверил байпас на отоплении, оценил перегрев ноутбука. Да и домашние питомцы вполне интересно выглядят на термоснимках.

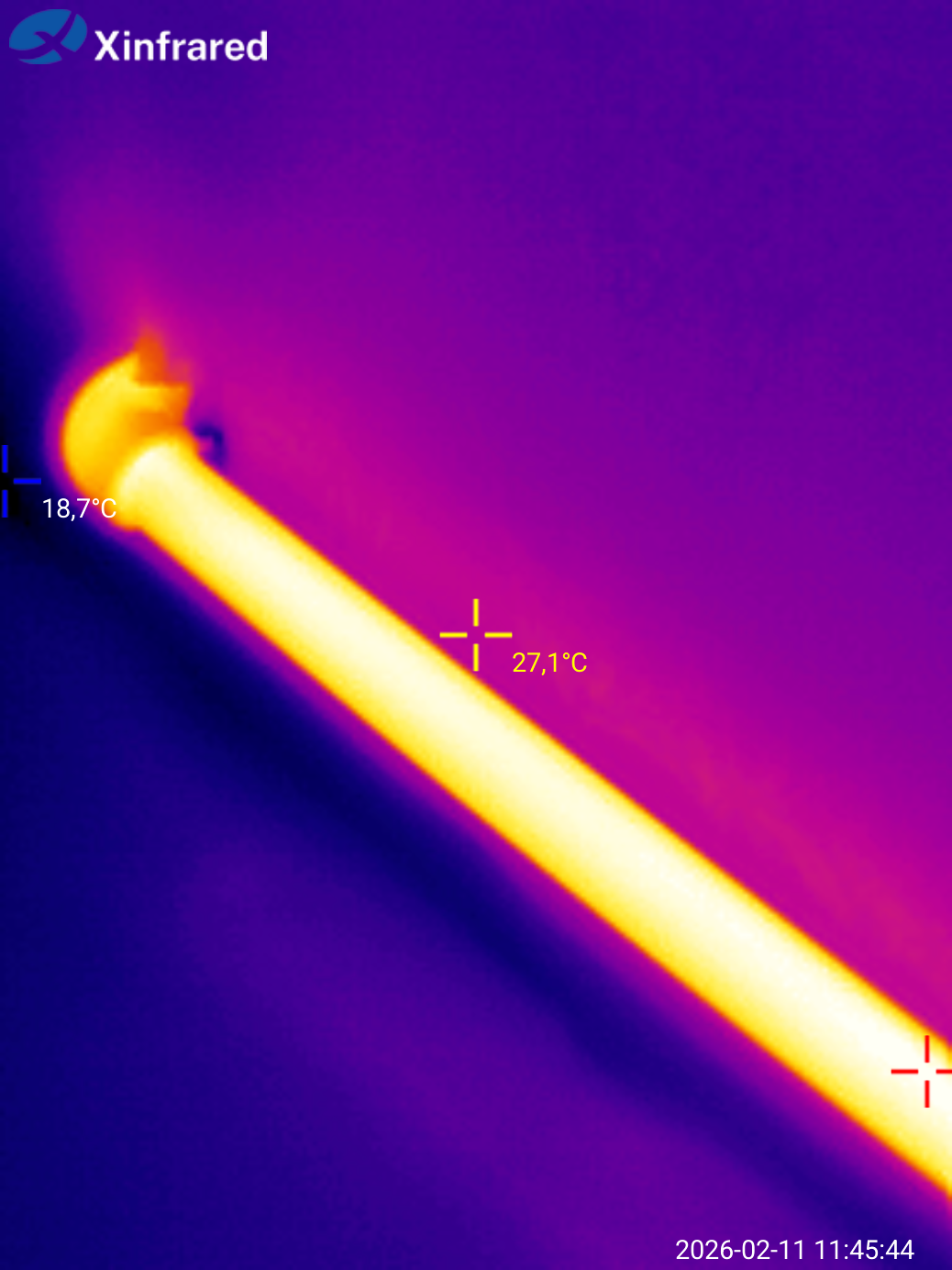

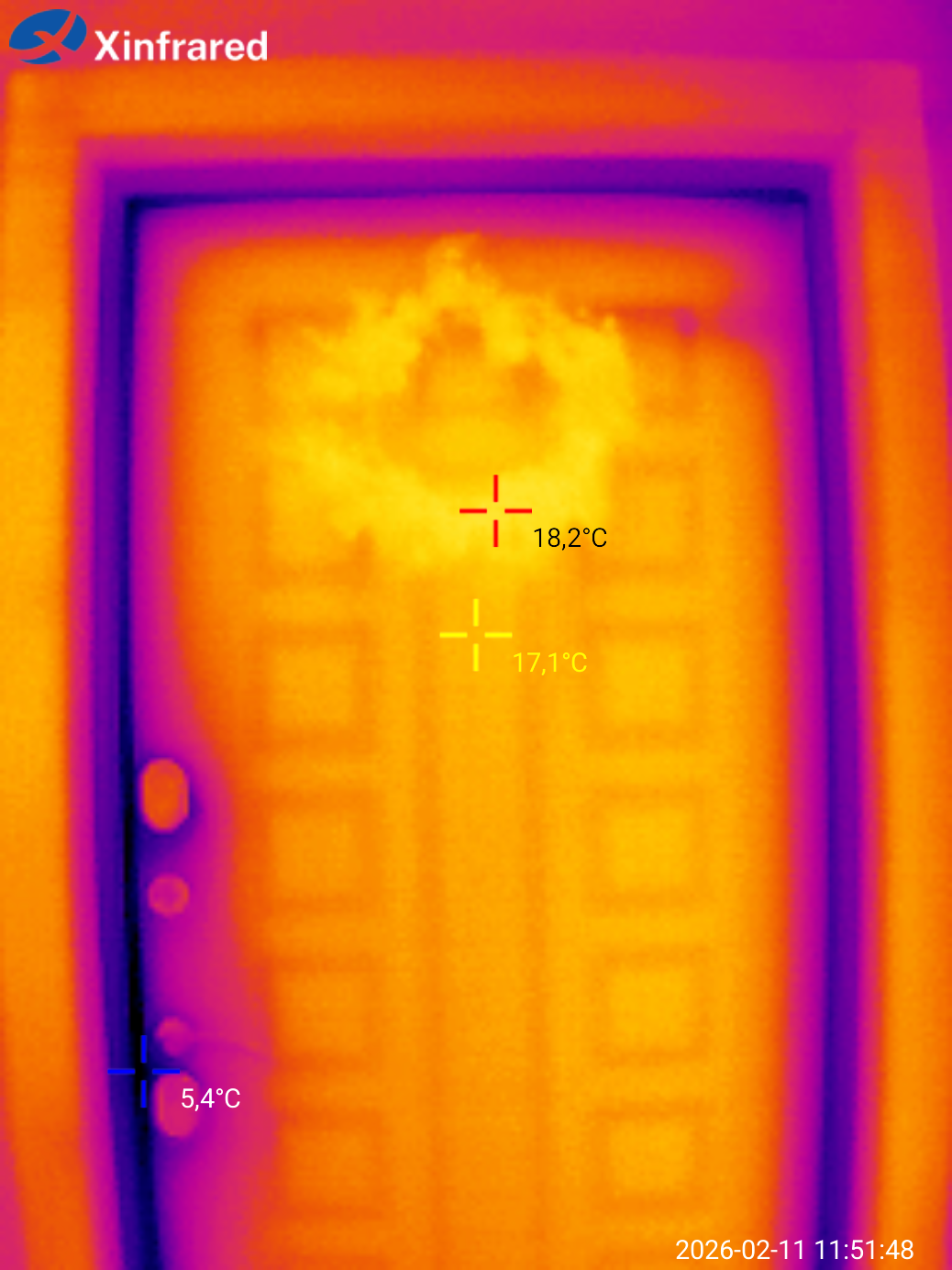

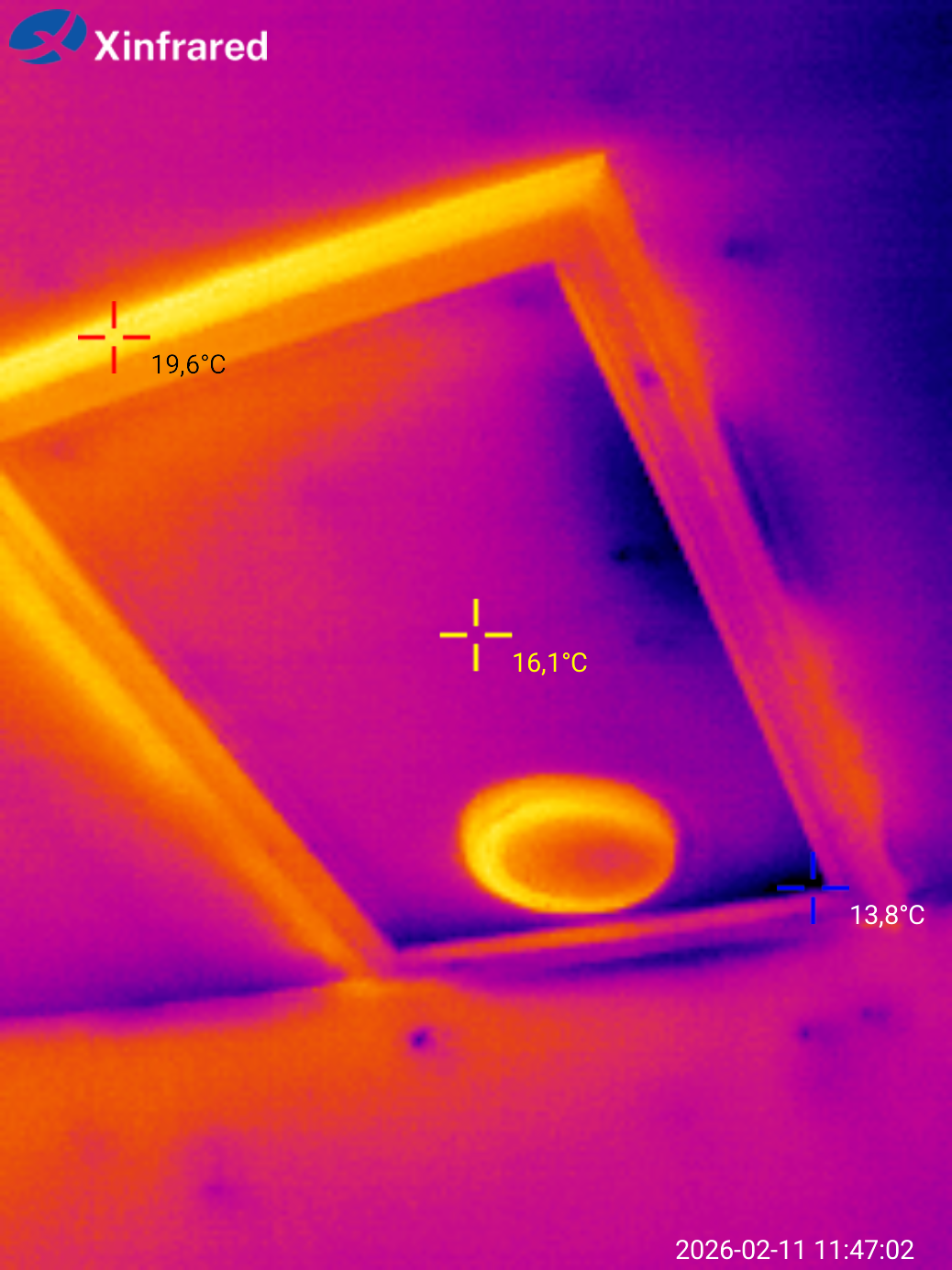

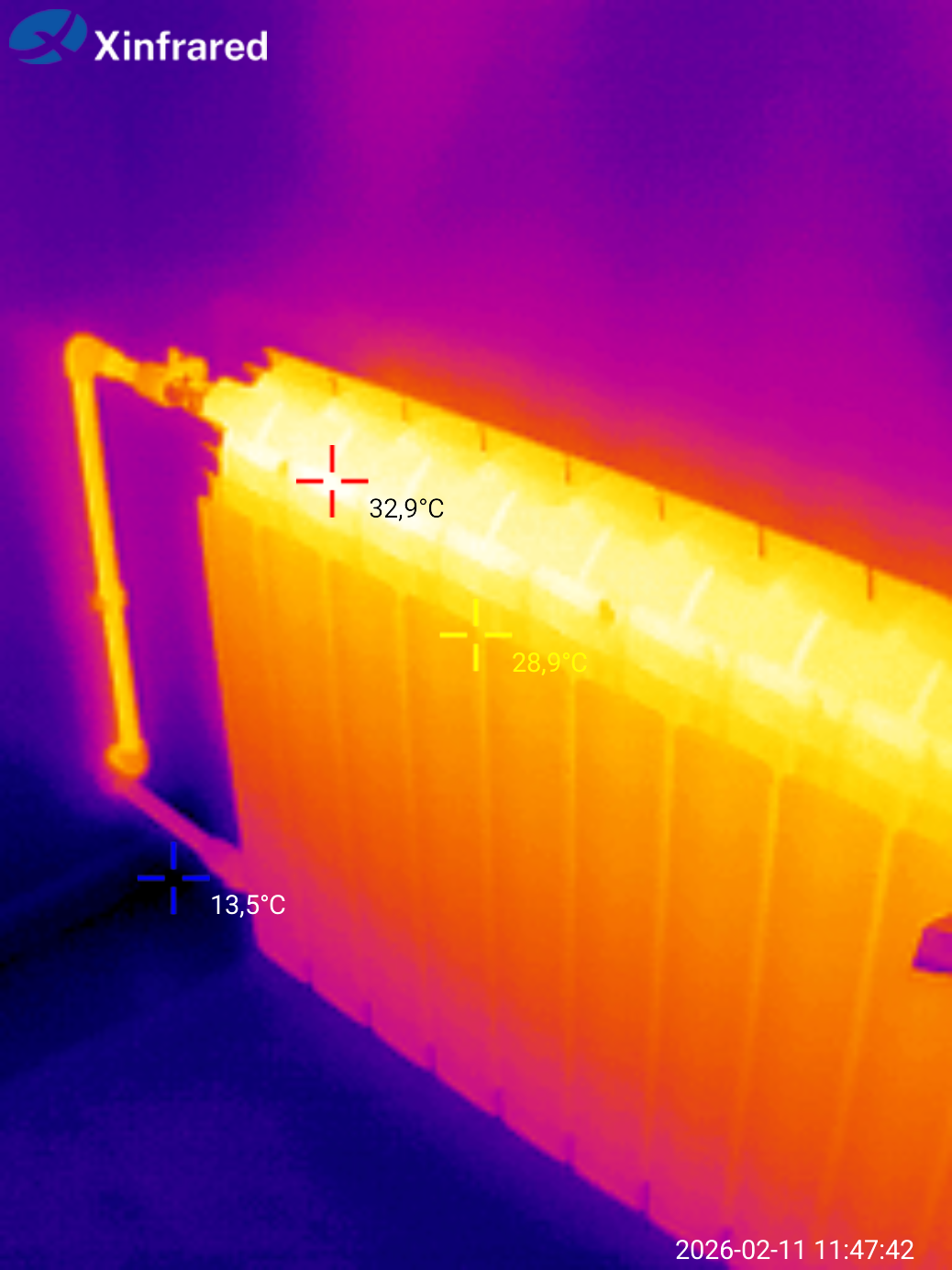

Когда в квартире минус, а батареи работают на максимум, то далеко не всегда проблема кроется в отоплении. Обычно проблема в том, что дом «дышит», только дышит он не в том направлении. И если холодно — значит, откуда-то дует. А если дует — значит, были проблемы или ошибки при теплоизоляции, в том числе на момент постройки дома. Если раньше приходилось приглашать специалиста с огромной камерой и ждать вердикта, то теперь диагноз ставишь сам за пять минут. Вот пример проверки отопления и уплотнения дверей/люков. «Подача» отопления горячая, батареи я проверял еще осенью — они не «завоздушены». Уплотнитель в дверях «устал», и хорошо бы его обновить, но это не самая главная проблема.

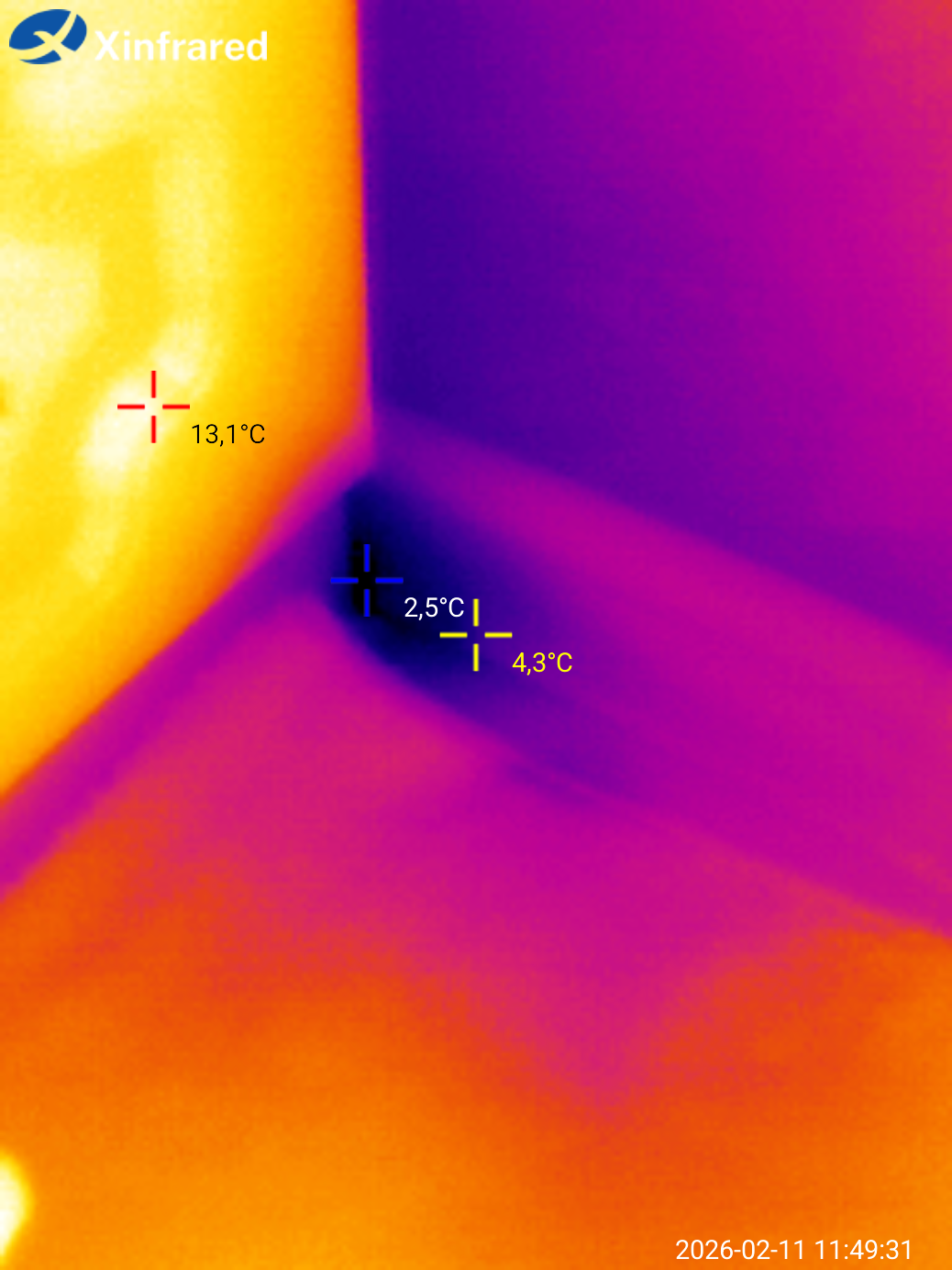

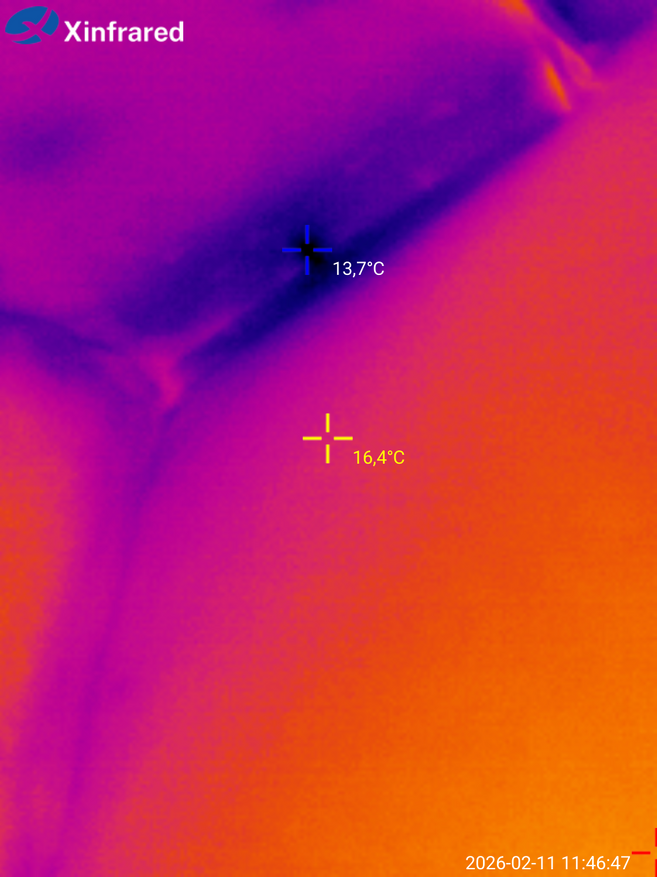

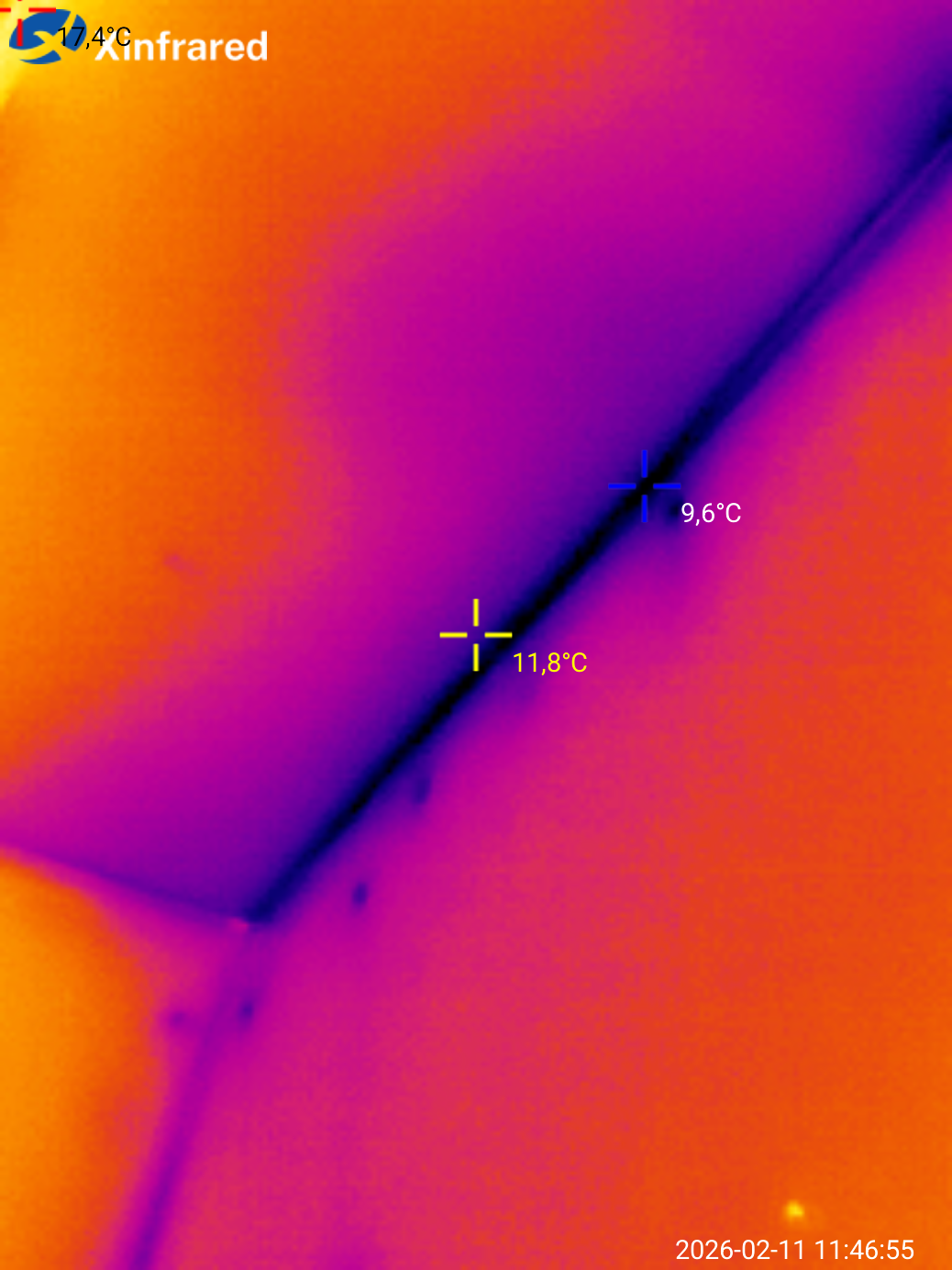

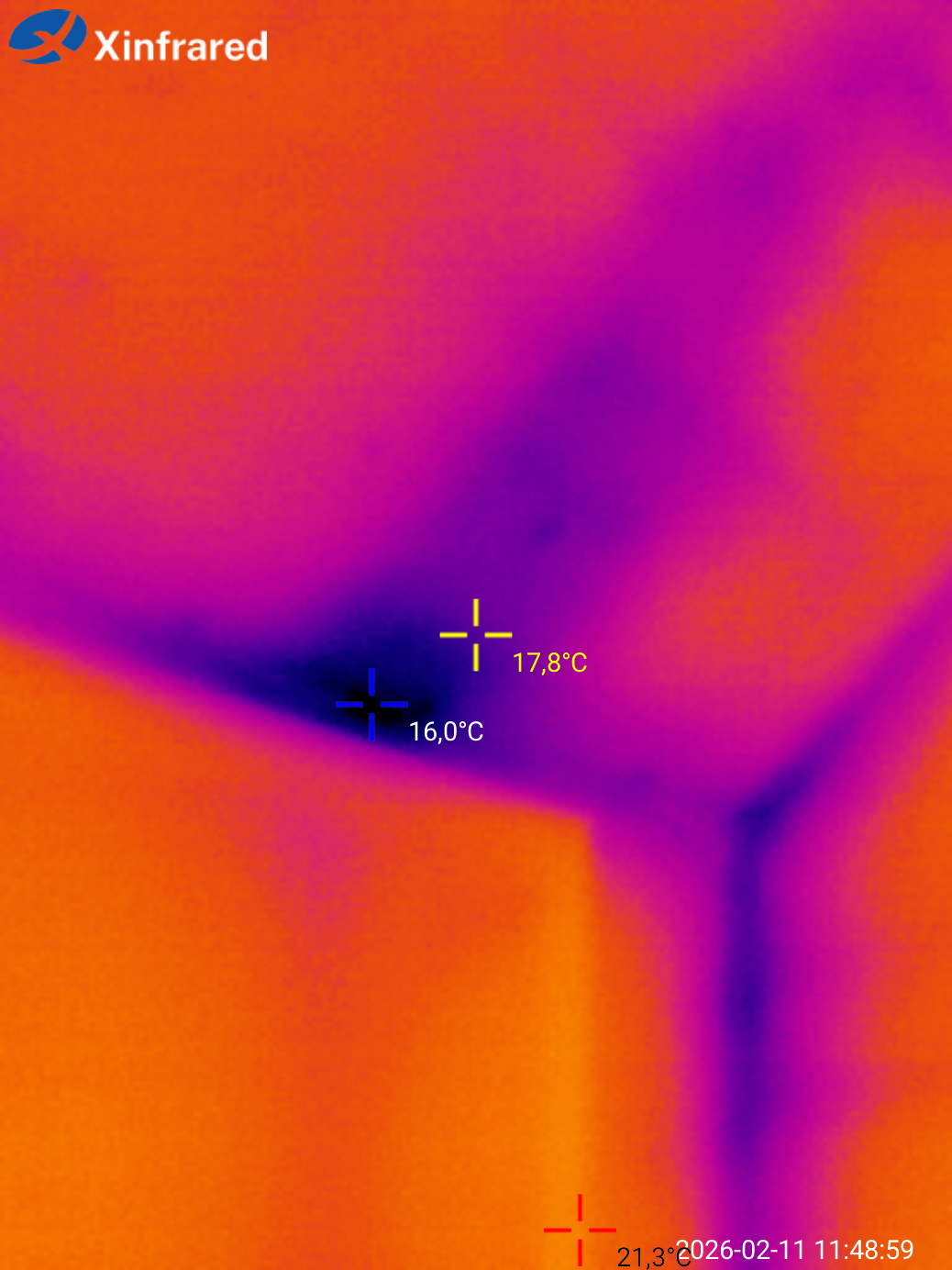

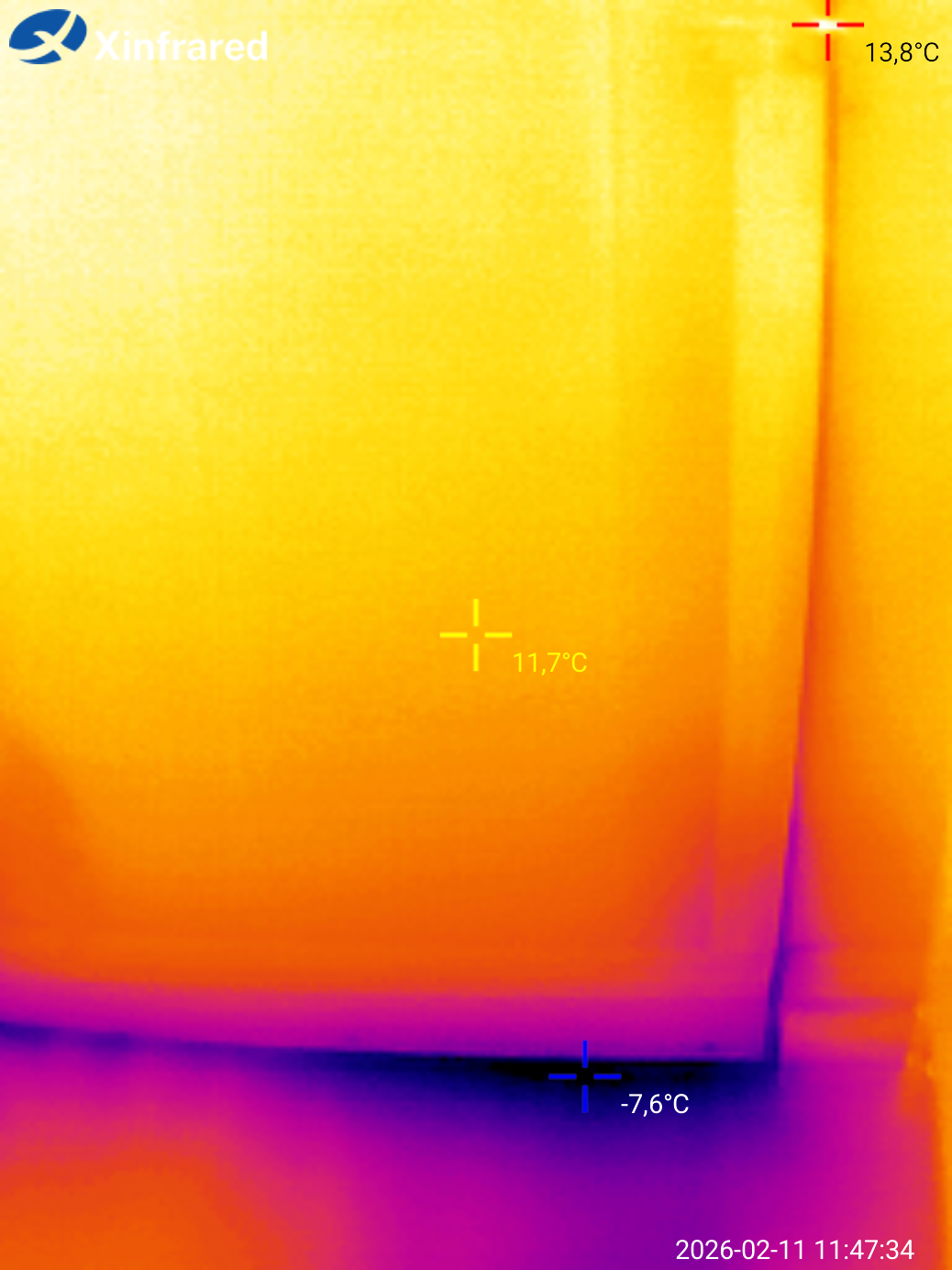

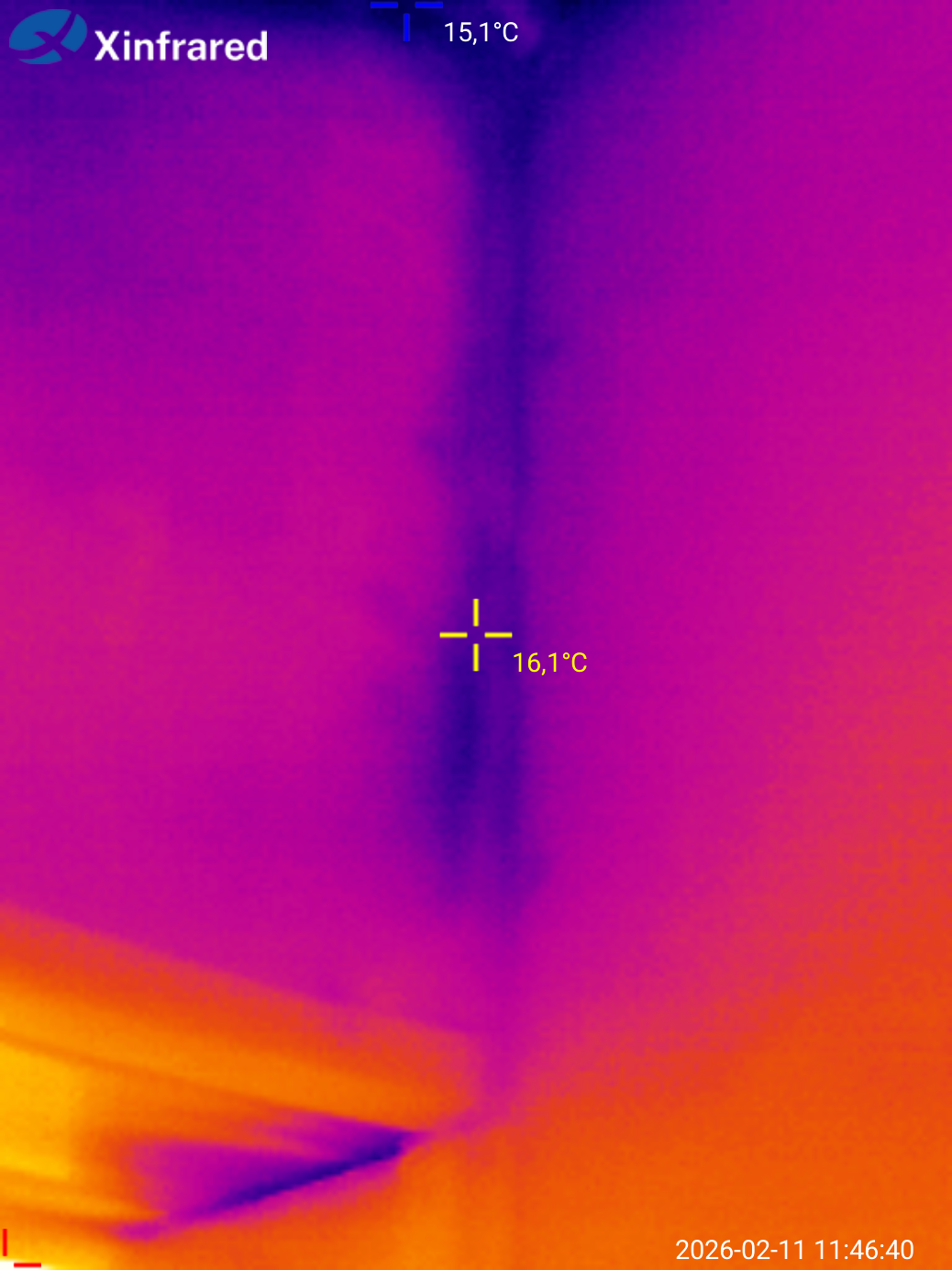

Навел на угол стены и… слегка удивился. Стена светилась синим, на контрасте с остальной поверхностью. Углы и швы буквально промерзают — на улице холодно. Наконец-то нашел те самые места, из-за которых в помещении понижается температура: в основном это плохо улепленные углы и «мостики» холода, но есть и откровенно проблемные места. Часто вижу, что монтажники при установке/ремонте заливают пеной «на глаз», а про мелкие щели под подоконником и в углах попросту забывают. В спальне — снизу синяя полоса, значит я платил за обогрев улицы, из углов тянет морозным воздухом… Летом нужно будет переделать утепление и проверить проблемные места.

Заключение и выводы

Для кого подойдет подобный тепловизор? Тем, кто строит дом. Тем, кто делает ремонт. Тем, кто устал мерзнуть и хочет понять — дело в окнах или в стенах. Тем, кто не хочет переплачивать за газ и электричество. Могу сказать, что T2S Plus от INFIRAY — это универсальный вариант, который позволяет выполнять контроль температурных утечек, перегрев в электрике, и так далее. Переменный фокус дает возможность исследовать печатные платы для поиска неисправностей. В плюсах отмечу возможность работы с удлинителями USB и с ПК/ноутбуками под управлением Win, а также различные крепления и держатели для смартфонов. Найти INFIRAY T2S Plus (T2S+) можно здесь или в этом магазине.
