Дует из окна — ошибка строителей. Поиск утечек тепла с помощью тепловизора

В новогоднюю ночь неожиданно ударили морозы и в квартире резко похолодало. Пришлось оперативно заниматься поиском, откуда дует, и где просчитались строители. Найти причину, на самом деле, не сложно — достаточно рассмотреть возможные источники холода с помощью тепловизора или аналогичного прибора. В моём случае — под рукой был компактный тепловизор-приставка для смартфона.

Для поиска температурных утечек, или же перегрева, я стараюсь использовать простенький тепловизор. Но данный прибор должен иметь высокое разрешение теплочувствительной матрицы, позволяющий в полной мере оценить картинку. В приложении можно включить «картинку в картинке».

Собственно говоря, сама проблема: при наступлении сильных морозов (минус 20 … минус 25 градусов), в помещении температура не поднималась выше +16 градусов. И это при отрегулированных окнах и при исправно работающем отоплении. Осматривал углы помещения, окна, дверные проёмы, искал «мосты холода», а также возможные места утечек: под подоконником и в откосах.

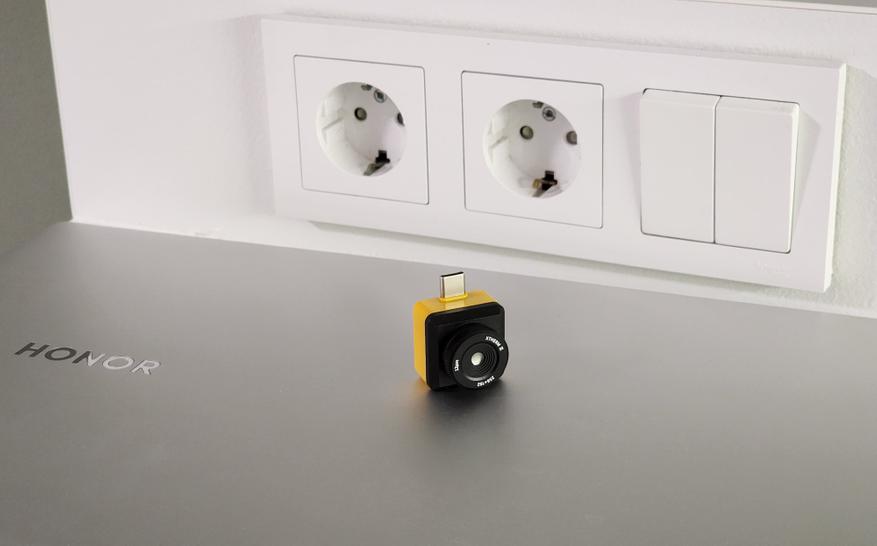

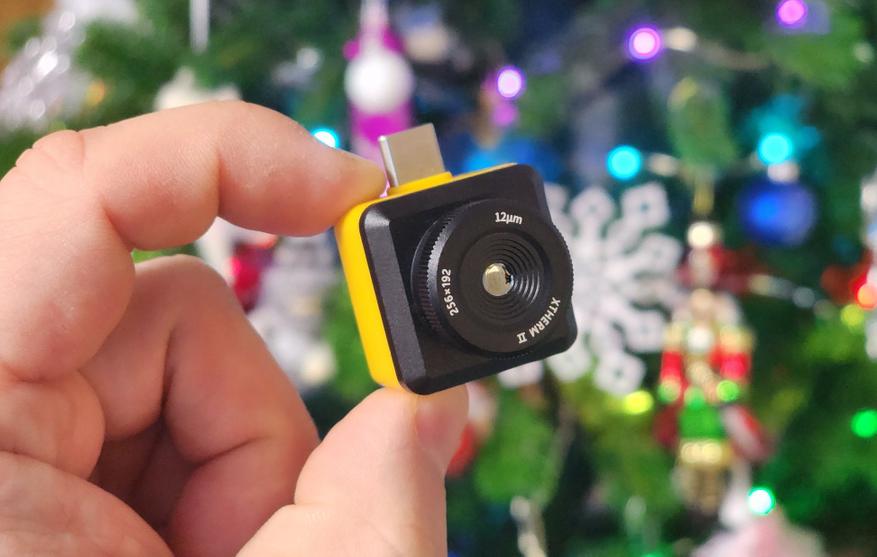

По тепловизору — при поиске использовал модель InfiRay TS+, как наиболее универсальную, а также имеющую функцию фокусировки (просто удобно). Разрешение снимков составляет 256 х 192 пикселей при скорости обновления 25 раз в секунду. Тепловизор позволяет оценивать диапазон до 550° С (отдельный высокотемпературный режим включается в приложении). Подробнее можно посмотреть в статье-обзоре, доступной по ссылке.

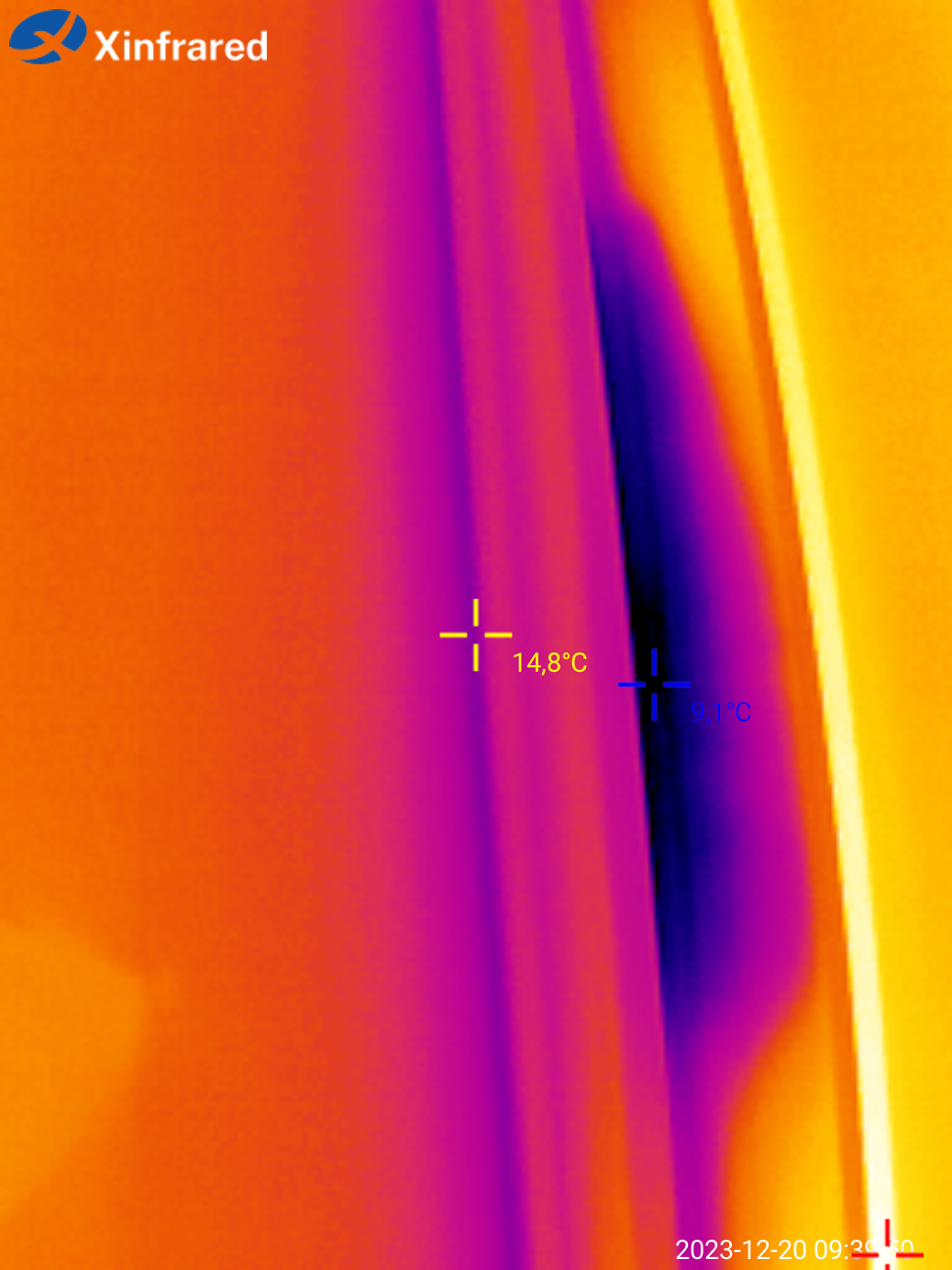

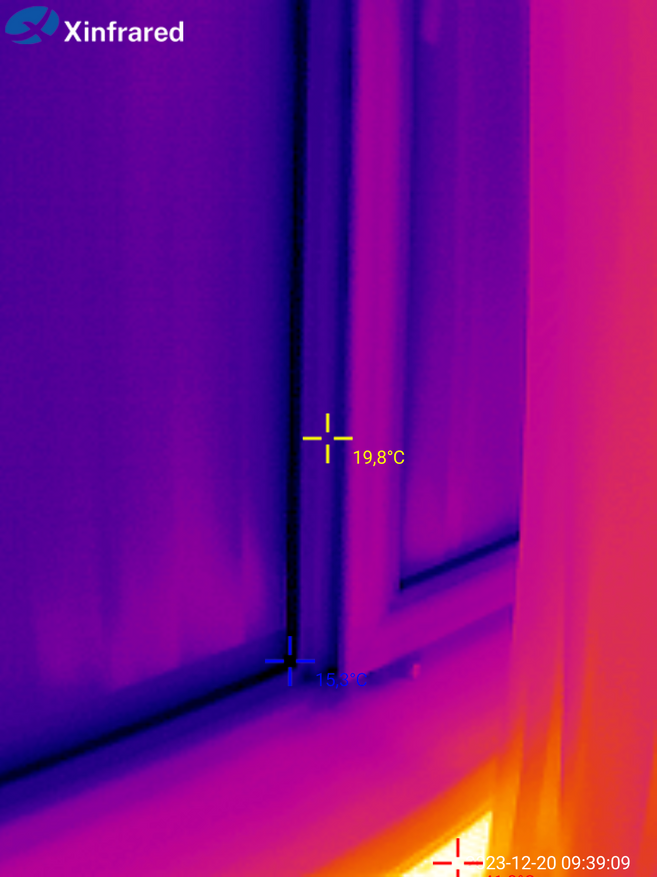

Проблема оказалась в оконном откосе — при монтаже строители забыли или «сэкономили» и фактически справа от оконной рамы был свободный контакт с улицей. Теплый воздух из помещения выдувало, холодный воздух практически нивелировал работы системы отопления. Вопрос решился простой разборкой оконного откоса и теплоизоляцией с помощью монтажной пены. Цена вопроса 500 рублей (баллон пены) и потраченные нервы.

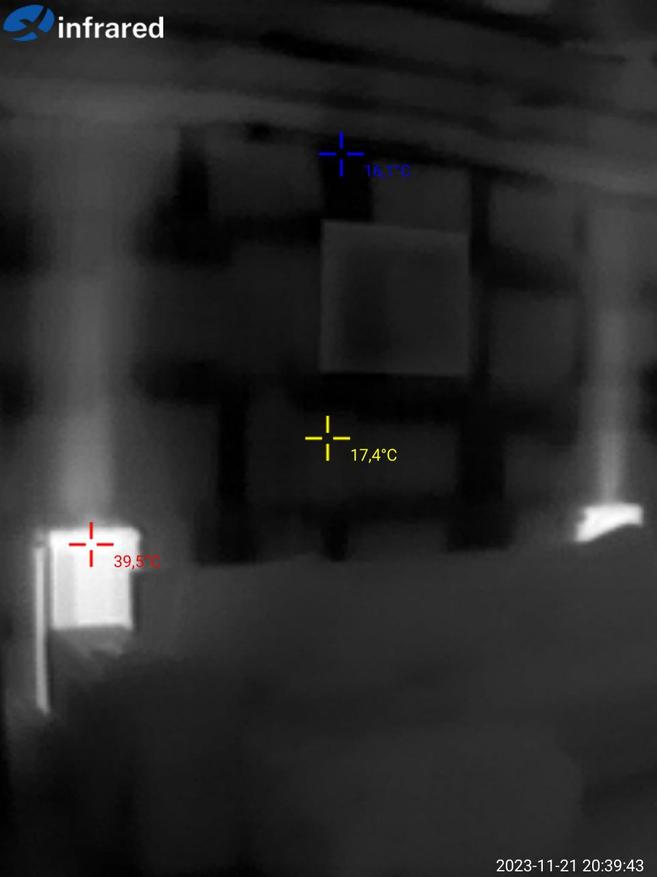

Для примера также прикладываю снимок дачного домика. Использую контрастную черно-белую палитру. Удалось обнаружить плохо утепленную стену. Видны «мосты холода» и отсутствие утеплителя в обрешетке. Утеплением займусь весной, а пока же — повышенные расходы на отопление и прогрев домика.

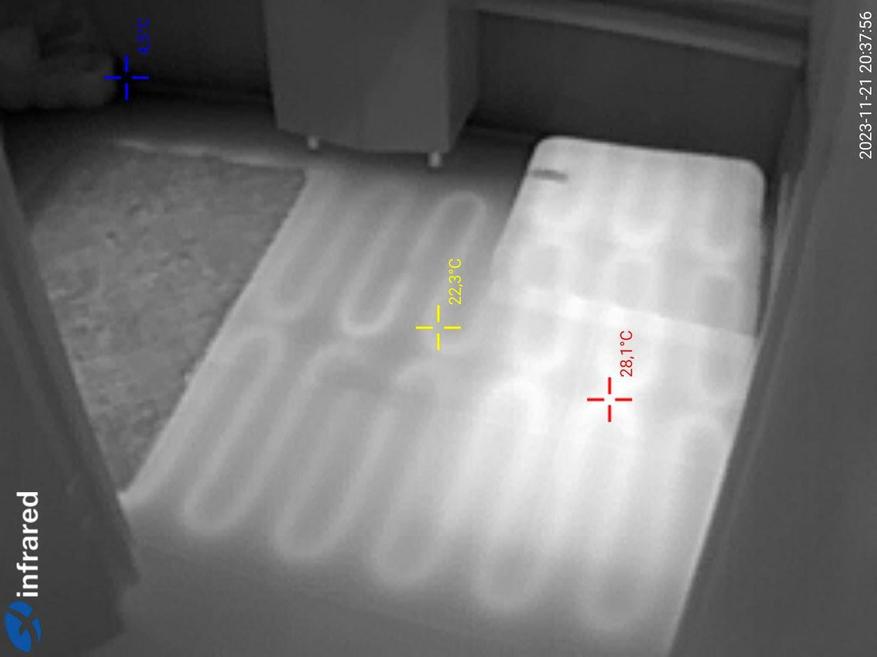

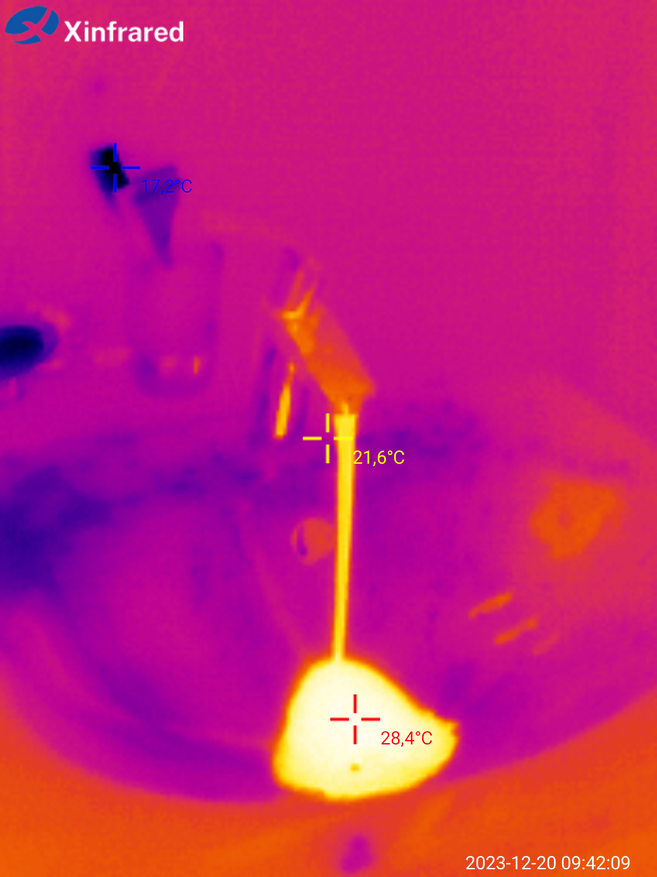

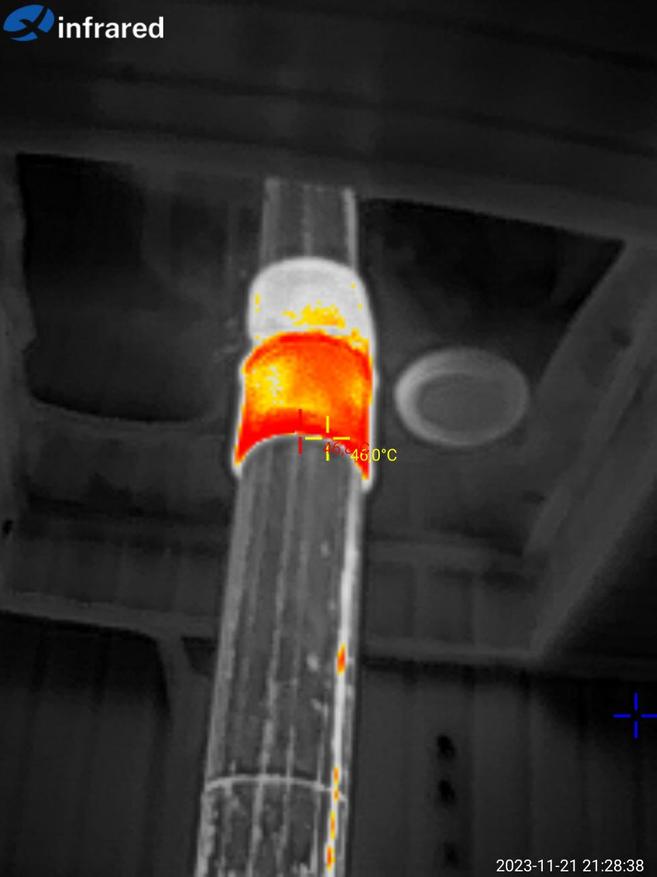

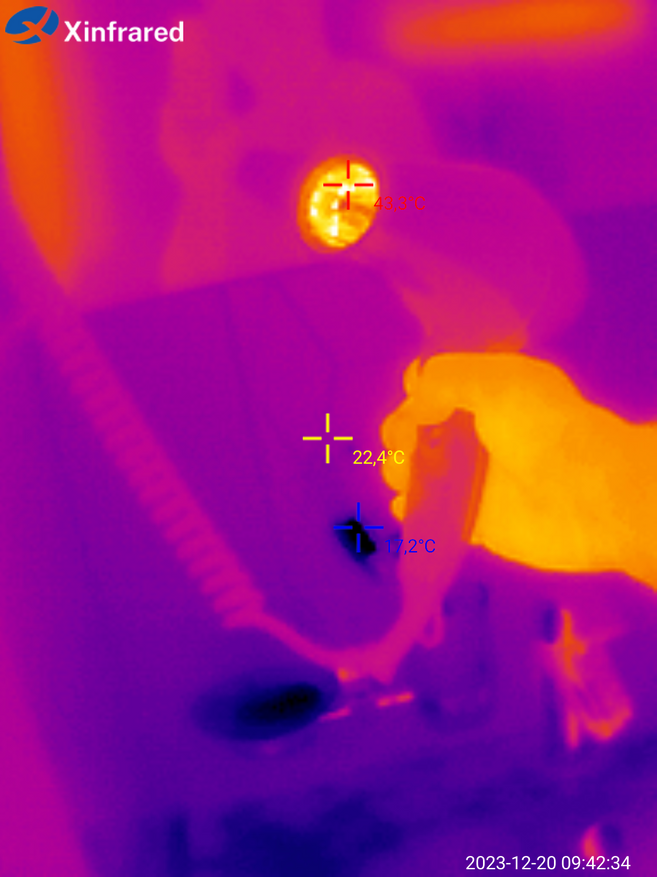

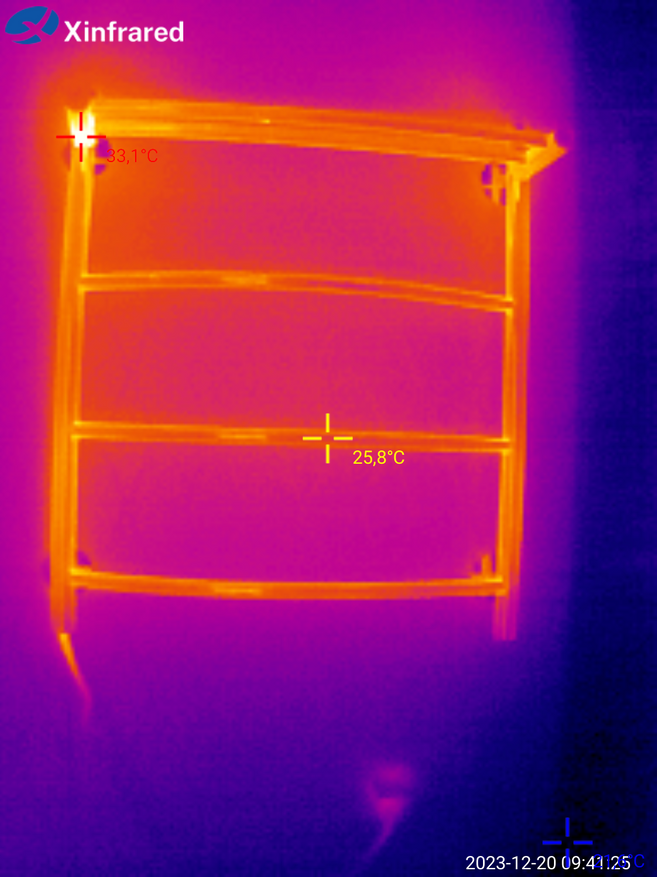

В сильные морозы (до -30) удобно искать именно температурные утечки и проблемы с отоплением помещений. При подобной погоде хорошо показывается температурный контраст: снаружи холодно, внутри тепло. Прикладываю еще несколько бонусных термоснимков для иллюстрации работы прибора.

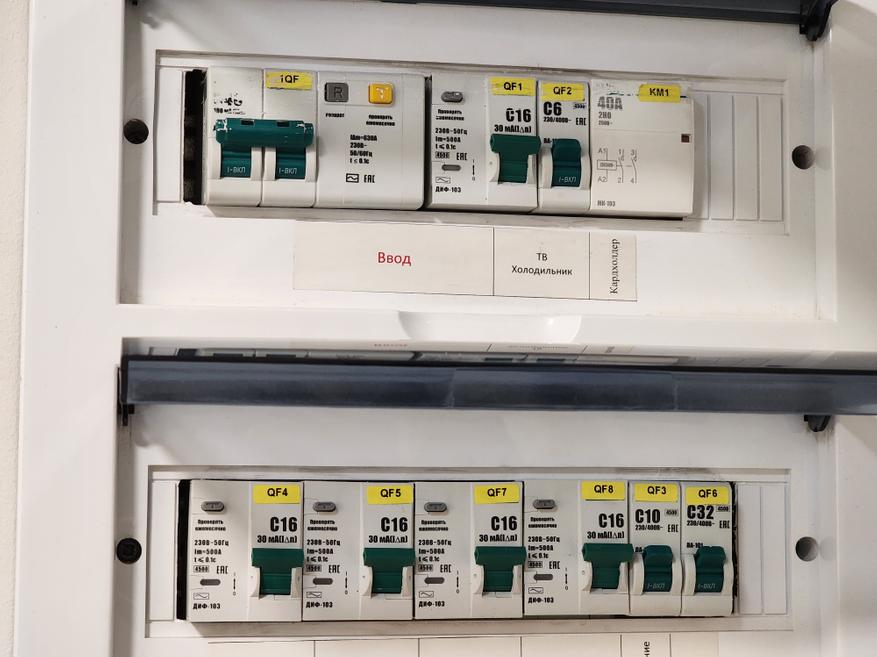

Заодно посмотрел работу электрического щитка. Автоматические выключатели располагаются в два ряда и бывают случаи, что плохо притянутый крепеж может вызвать излишний перегрев. В данном случае всё в порядке, но на термоснимке хорошо видно прогрев вводного автомата на 40А (справа вверху).

Также рекомендую посмотреть другие полезные инструменты:

Холодно в доме? Проверяем утечки тепла с помощью тепловизора Guide MobiR Air.

Обзор тепловизора Seek Thermal Compact Pro: полезный гаджет для смартфона.

Не мерзни! Проверь квартиру тепловизором. Подборка мобильных тепловизоров для смартфонов Android

Другие обзоры и тесты смартфонов, инструмента и гаджетов вы можете найти в моем профиле и по ссылкам ниже. Спасибо за внимание!
