Для чего нужен LCR-метр? На примере новинки Fnirsi LC1020E

Компания Fnirsi уверенно расширяет ассортимент доступных измерительных приборов. У бренда появился портативный LCR-метр (или измеритель RLC иммитанса) с возможностью работы по четырехпроводной схеме (щупы Кельвина). Новинка позволяет проводить многопараметрические измерения с компонентами (сопротивления, индуктивности и конденсаторы) для диагностики и сортировки. Точность отображения величин — 4 знака после запятой. У измерителя цветной дисплей TFT с диагональю 2,8 дюйма, запись результатов измерений в память и емкий аккумулятор емкостью 3000 мАч. Сегодня познакомимся с назначением и возможностями измерительного прибора LC1020E по фотографиям предоставленным брендом.

Технические характеристики

Комплектация

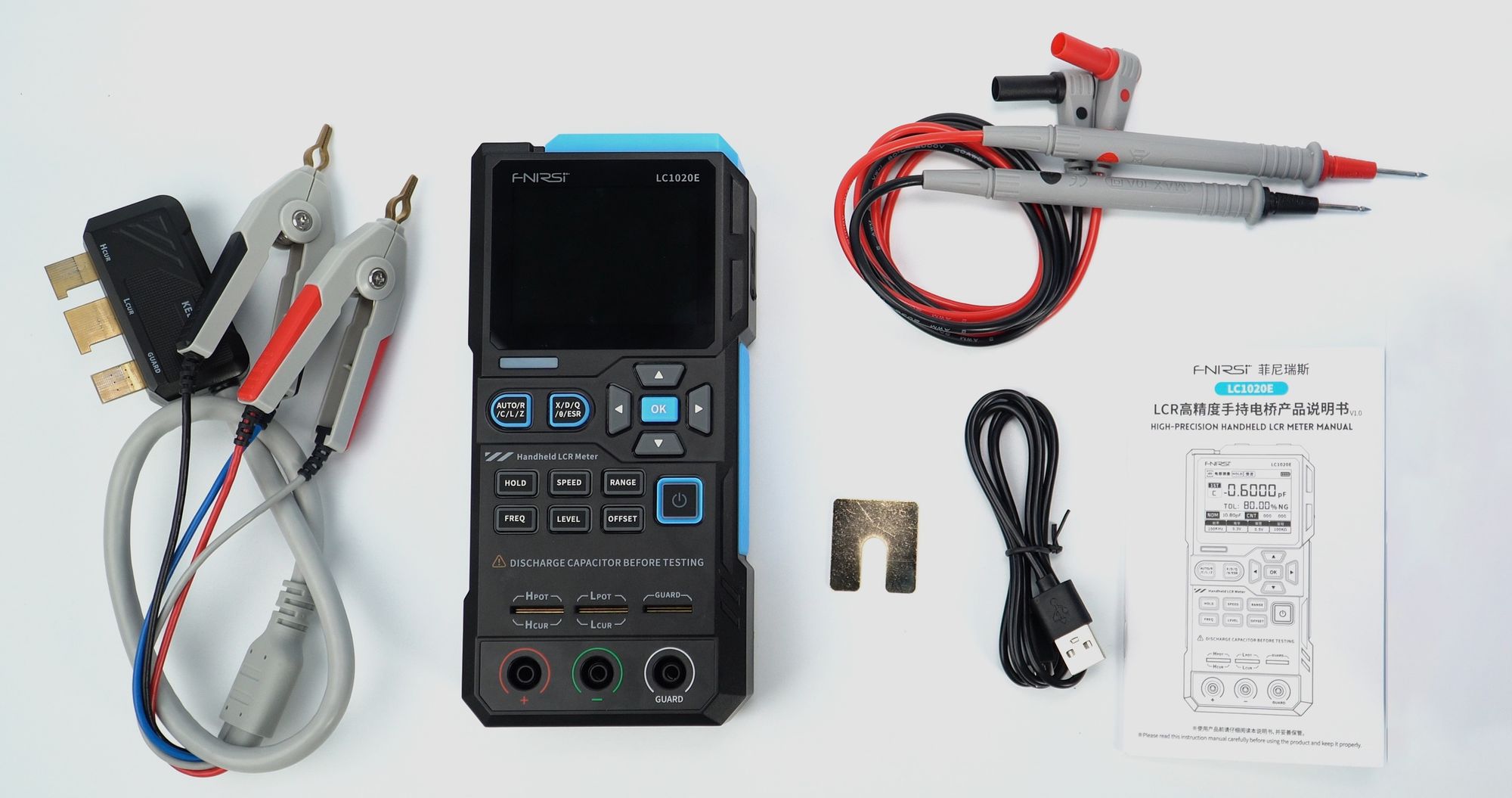

С прибором LC1020E поставляется: обычные щупы с иглами (как у классического мультиметра), шупы Кельвина с отдельным блоком для четырехпроводной схемы, кабель USB для зарядки и соединения с компьютером, пластина для калибровки, инструкция на китайском и английском языках.

Назначение

LCR-метр — это измерительный прибор, предназначенный для определения основных электрических параметров электронных компонентов. Название прибора происходит от первых букв измеряемых величин (индуктивность, емкость, сопротивление). Помимо этого таким прибором можно измерить эквивалентное последовательное сопротивление (ESR), комплексное и мнимое сопротивление, добротность (показатель качества колебательной системы), фазовый сдвиг и тангенс угла потерь. ESR важный показатель для электролитических конденсаторов, особенно для ВЧ схем.

Принцип работы LCR-метра заключается в подаче тестового сигнала на исследуемый компонент и анализе отклика. Прибор измеряет параметры компонента на различных частотах, что позволяет получить наиболее полную картину его поведения в реальных условиях эксплуатации.

Такой прибор применяют для разработки и ремонта электроники, для научных исследований в лабораториях, а также на производственных линиях и на объектах.

Внешний вид и начинка

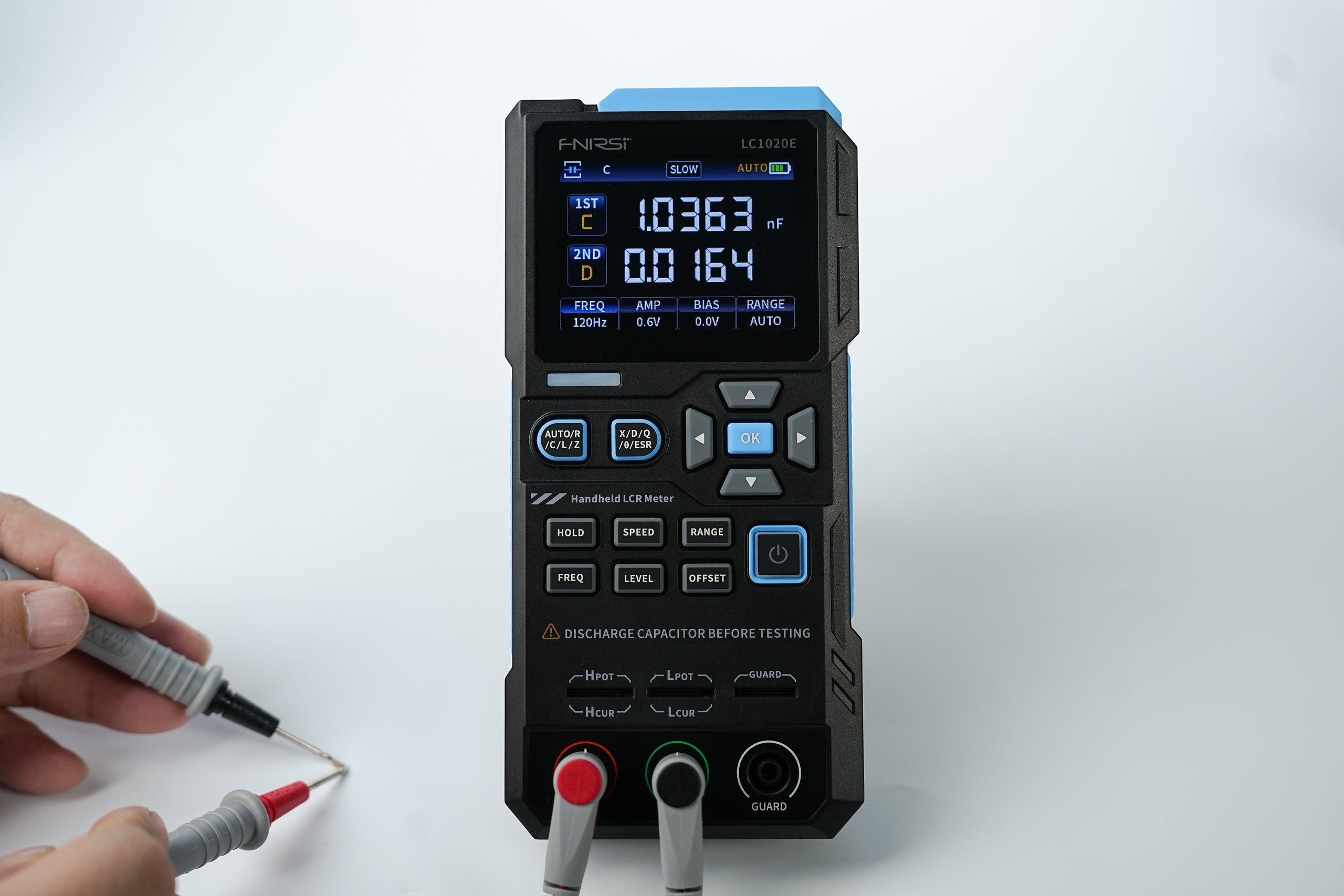

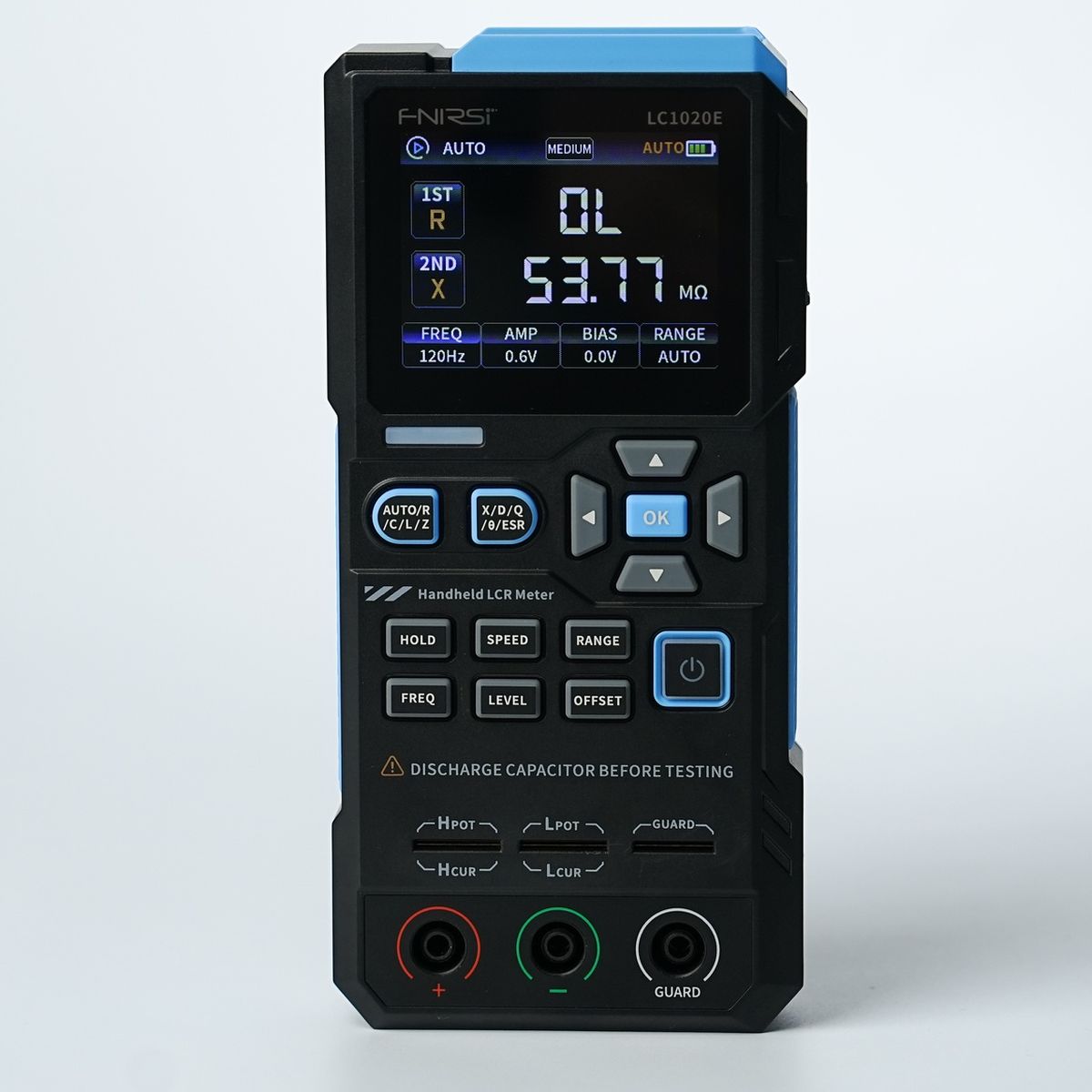

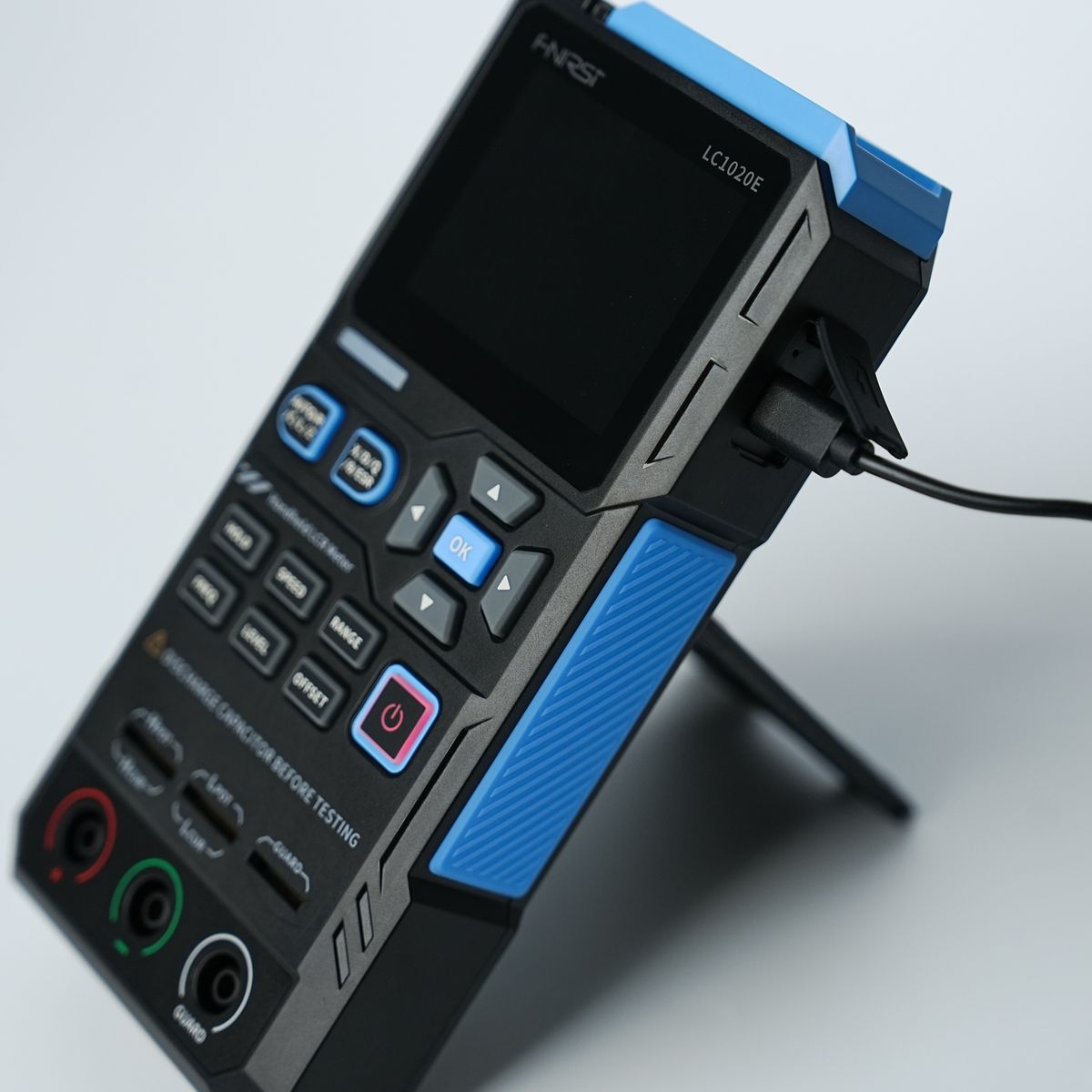

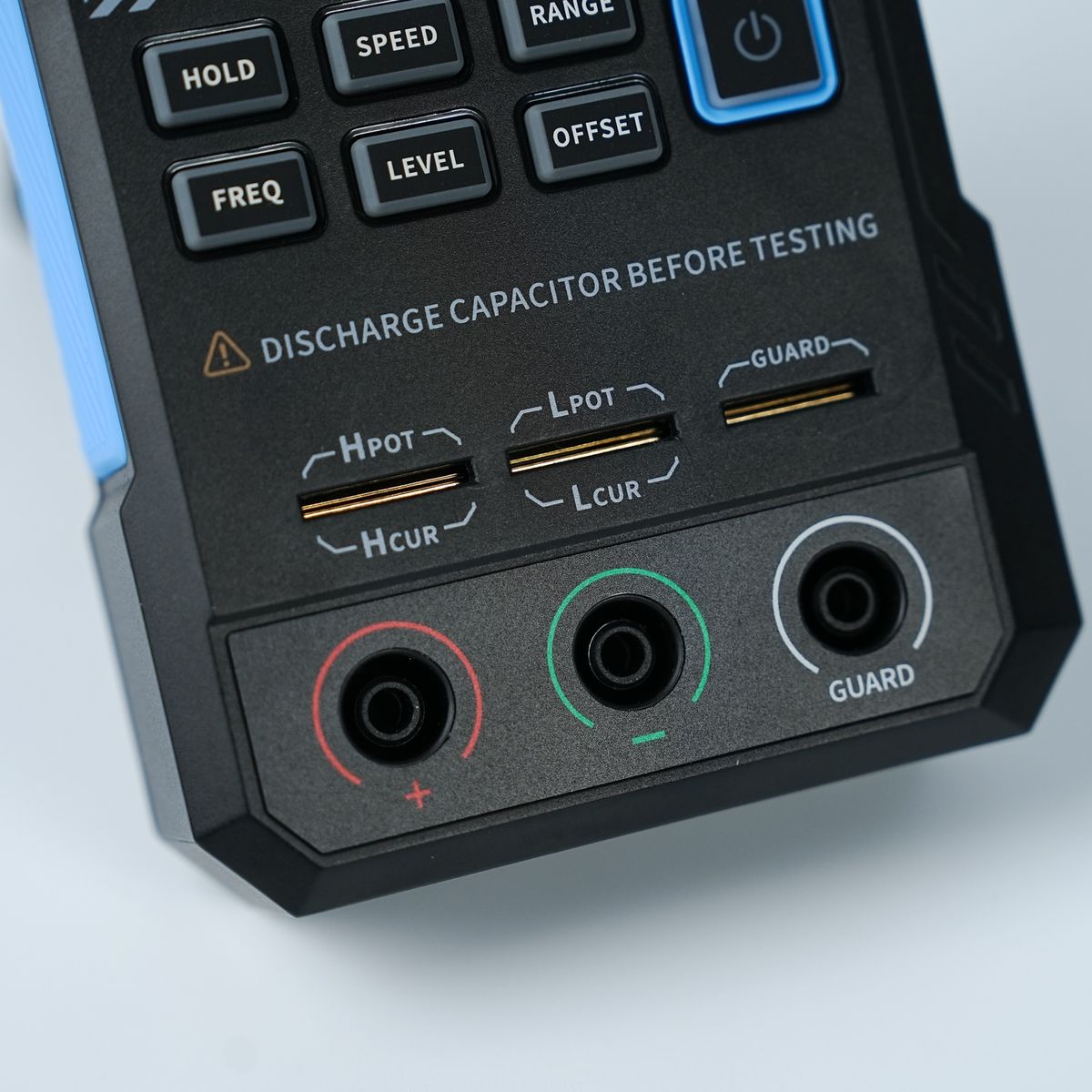

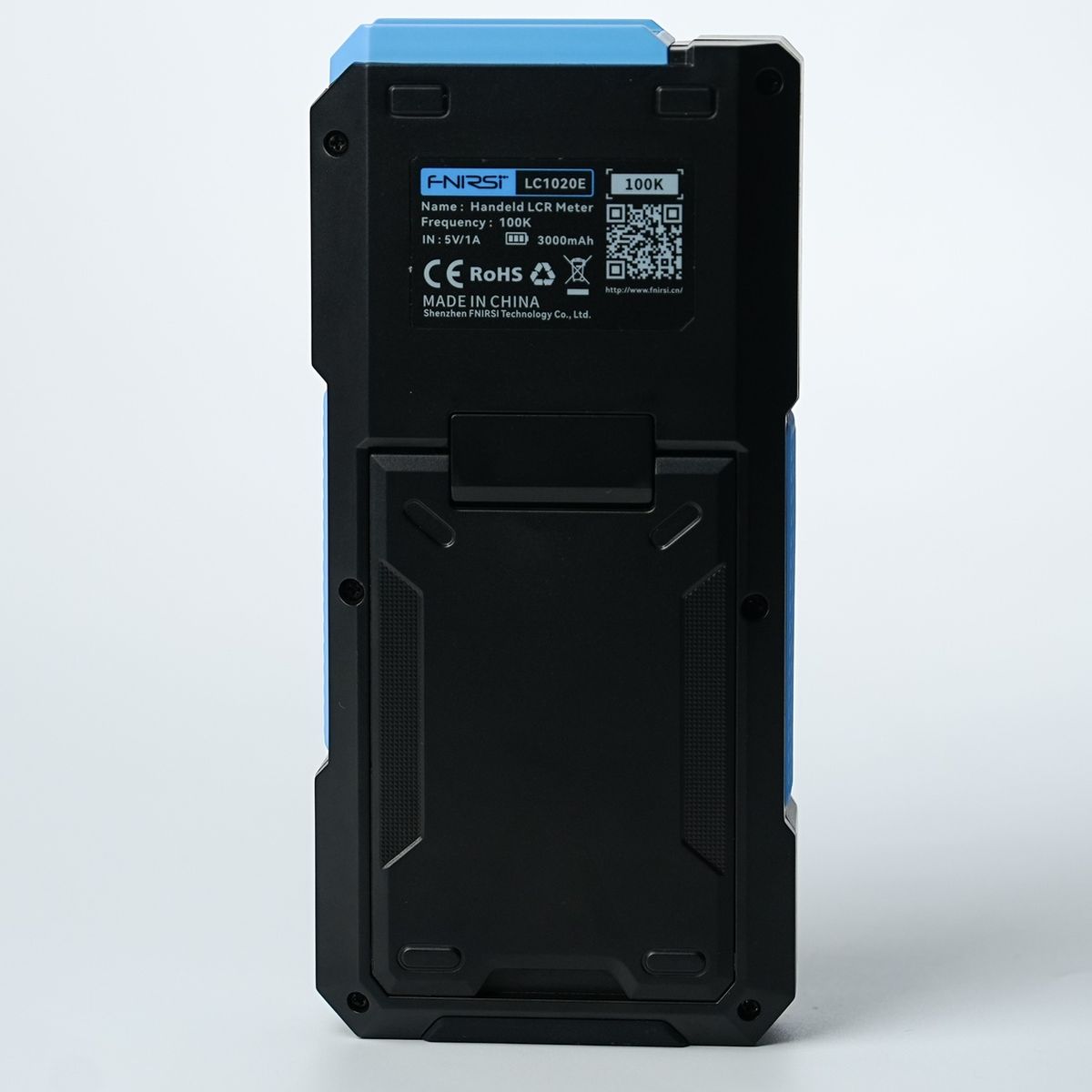

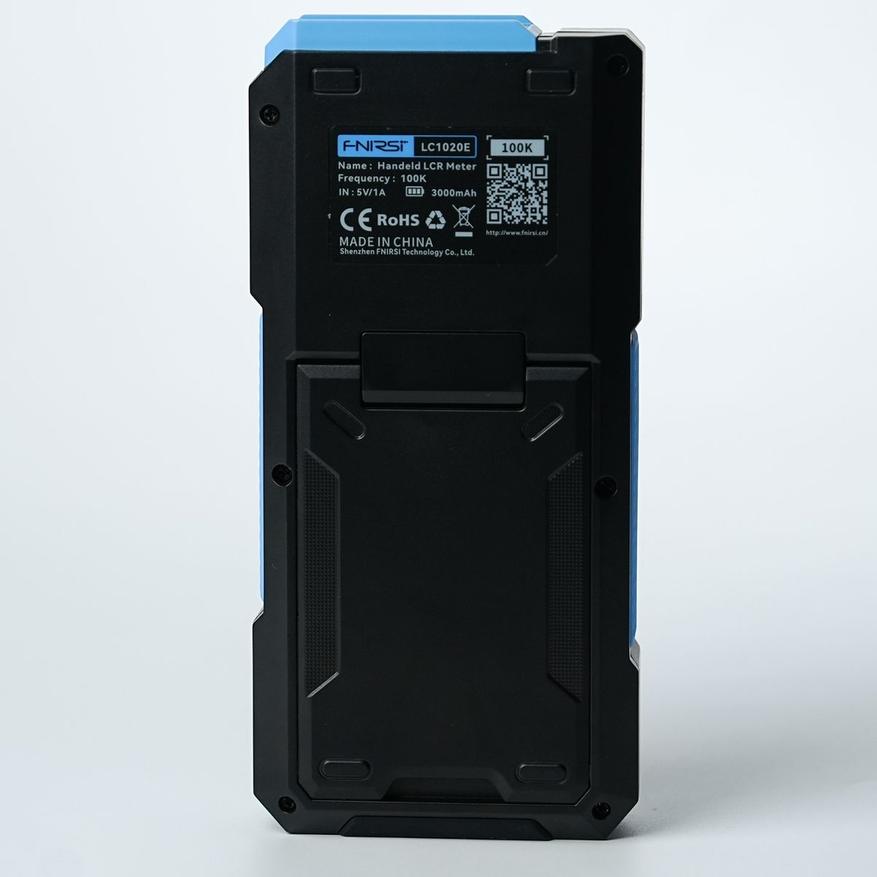

Прибор выполнен в форм-факторе мультиметра, для работы на столе есть подставка. Компоновка типовая — сверху экран, по центру сгруппированные кнопки, снизу терминалы для щупов. Зарядный порт справа под защитной заглушкой. Индикатор заряда выведен на кнопку включения.

Видим предупреждение об разрядке электролитов перед измерением.

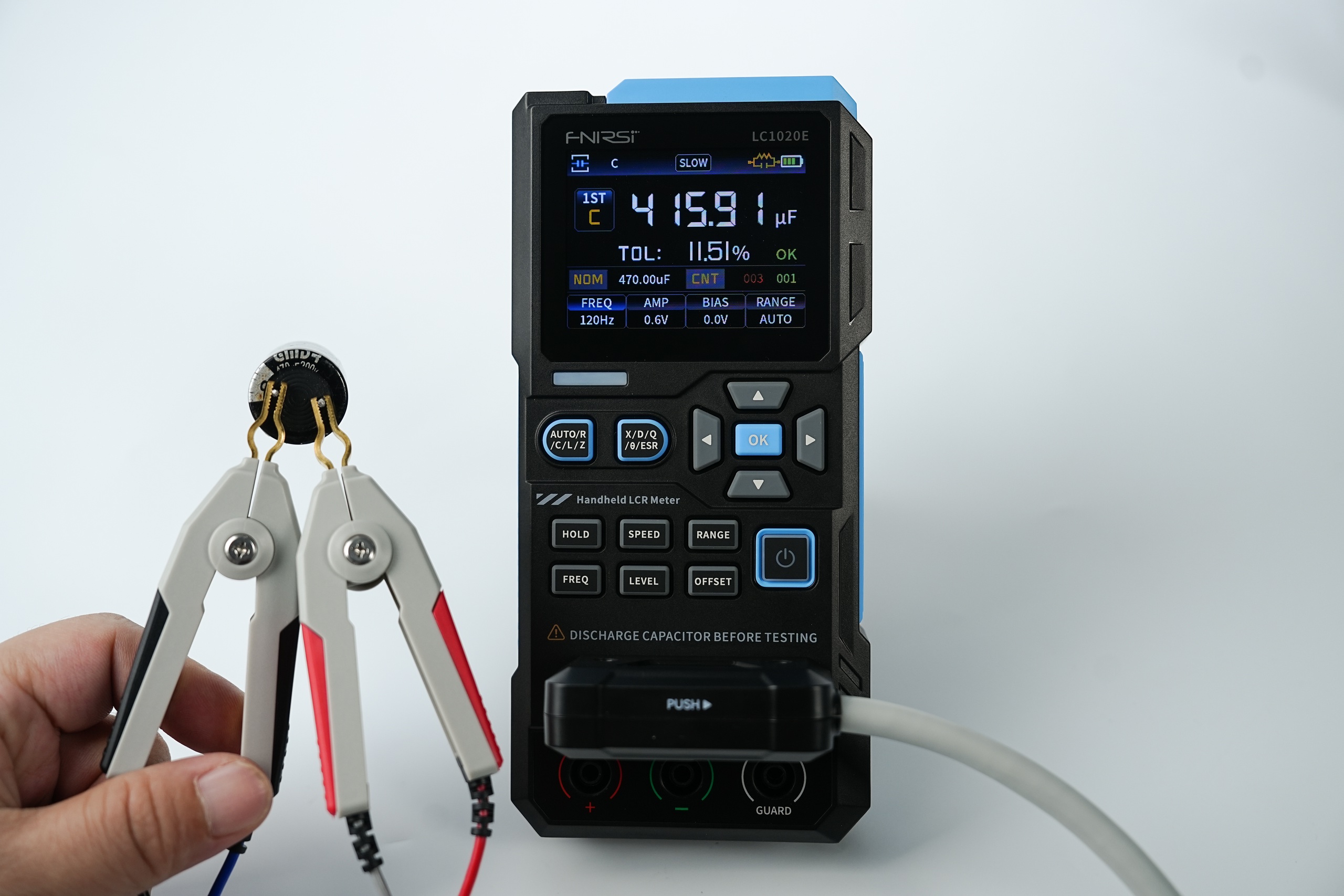

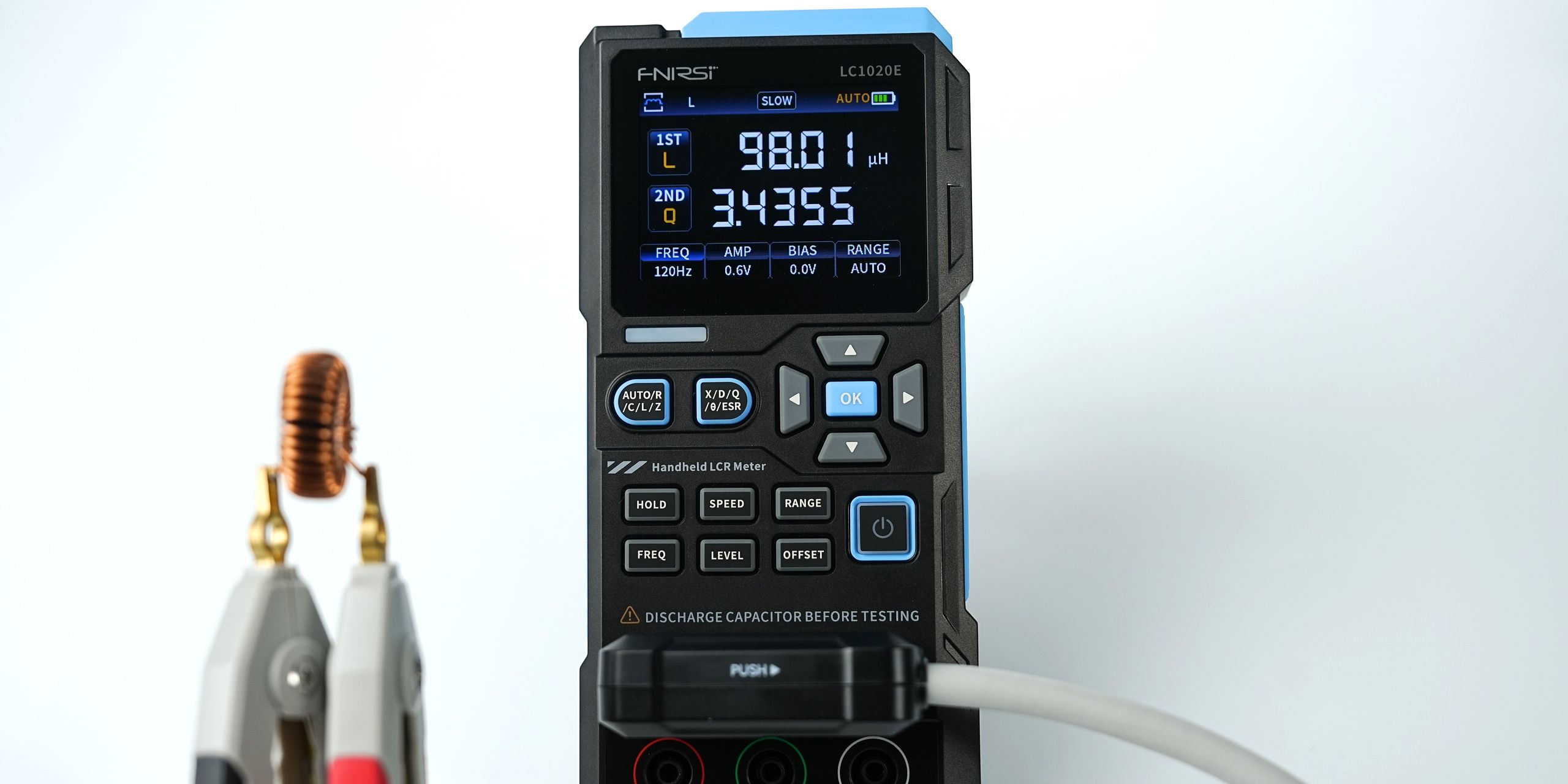

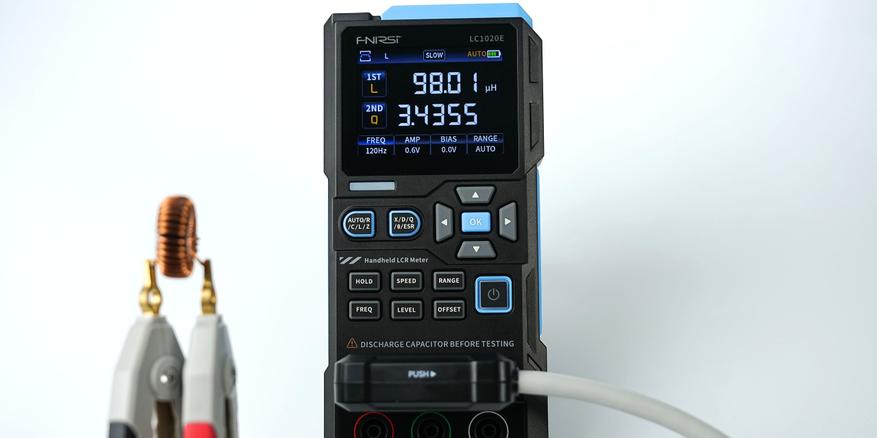

Дисплей LC1020E отображает измеренные параметры в две строки, сверху и снизу служебная информация. Разрешение дисплея: 4,5 разряда.

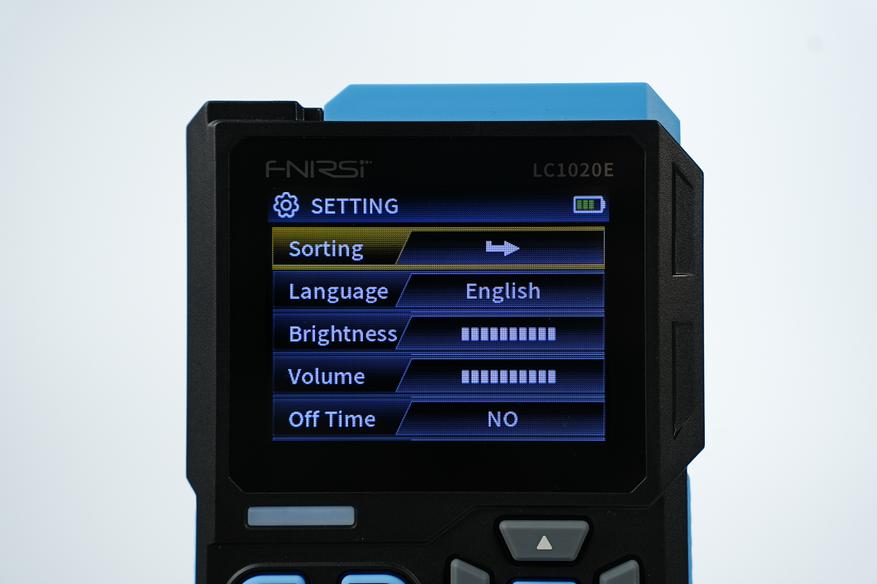

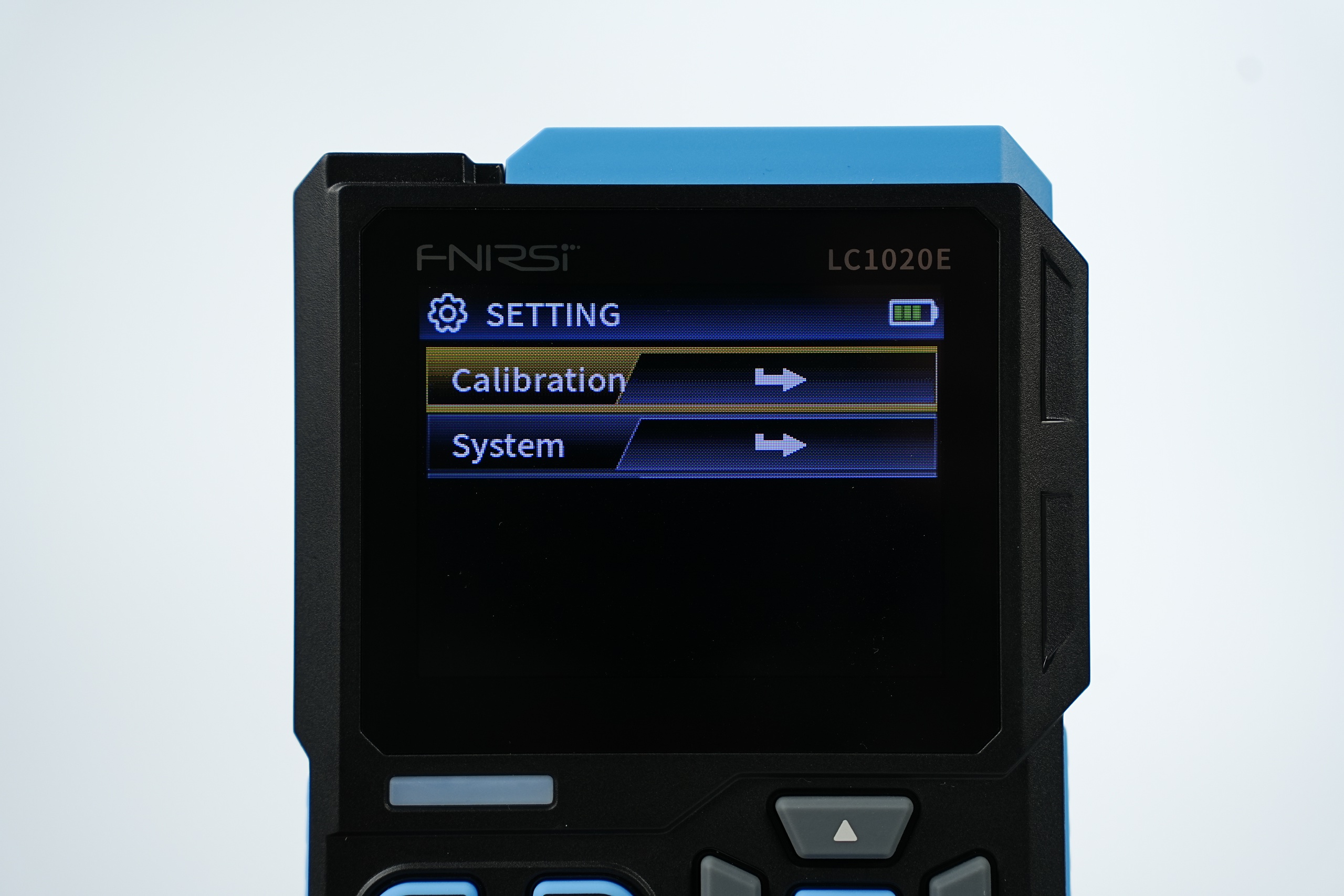

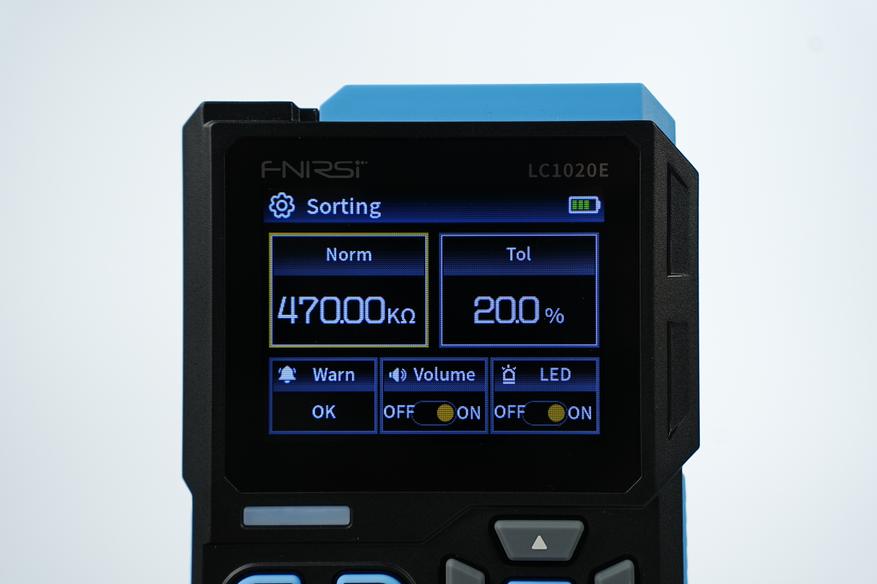

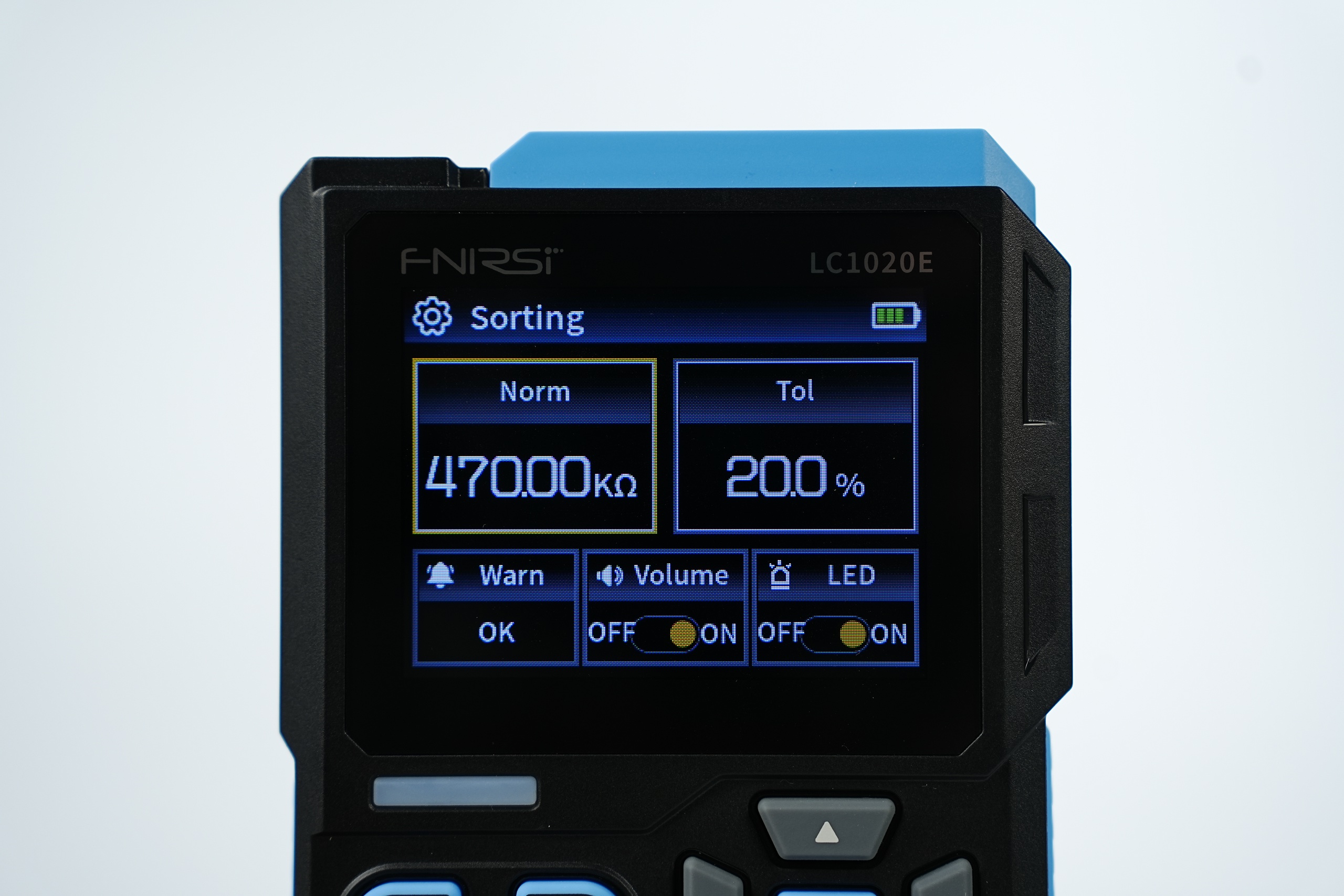

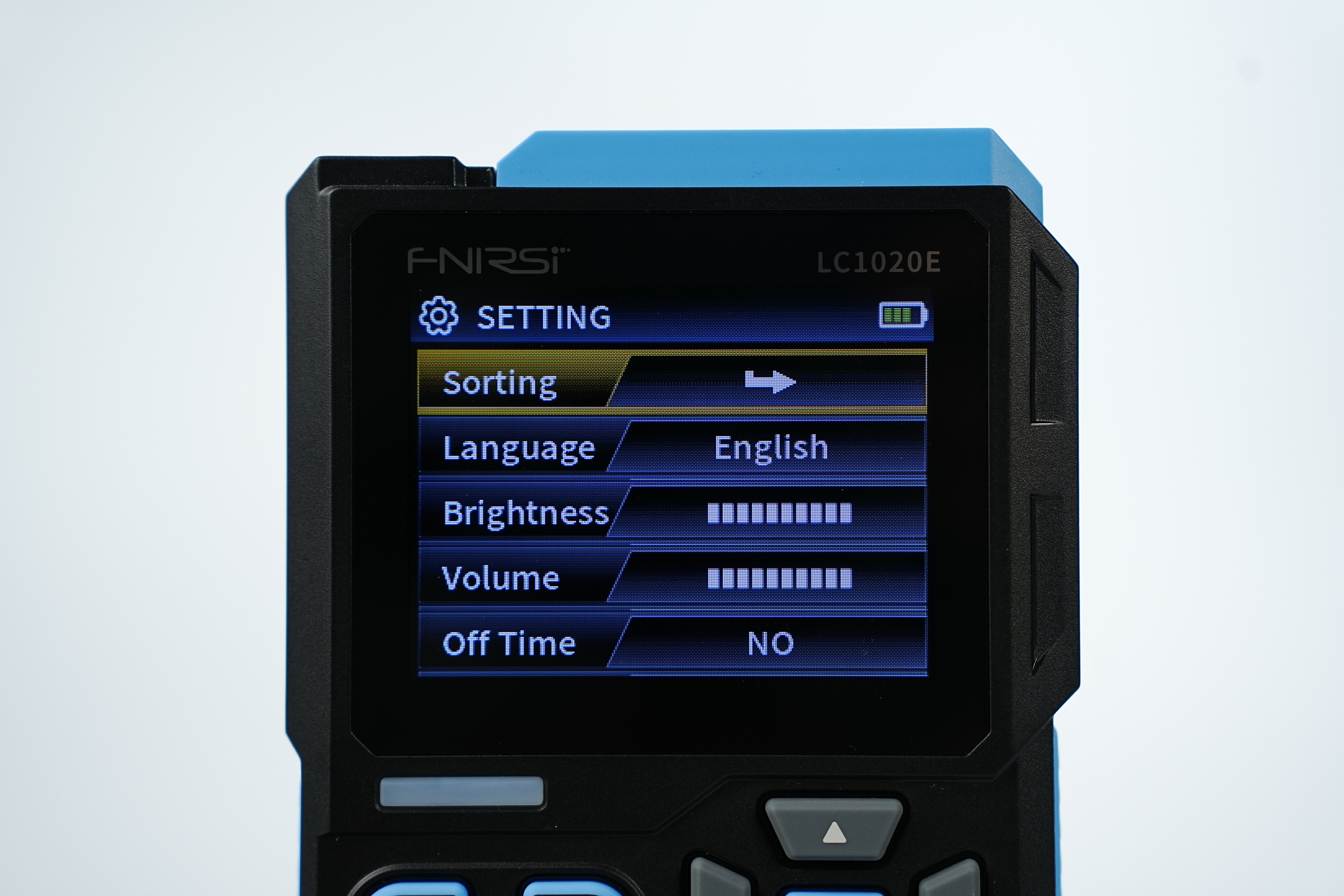

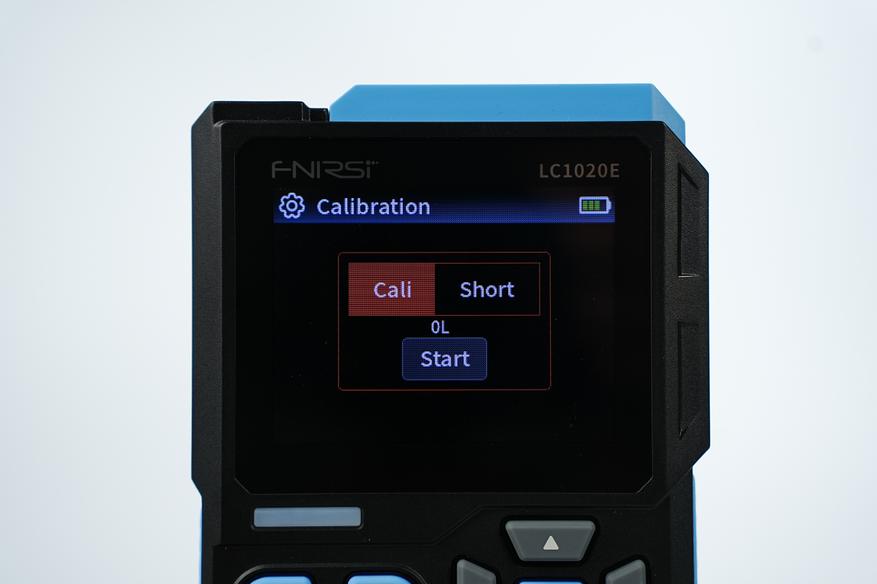

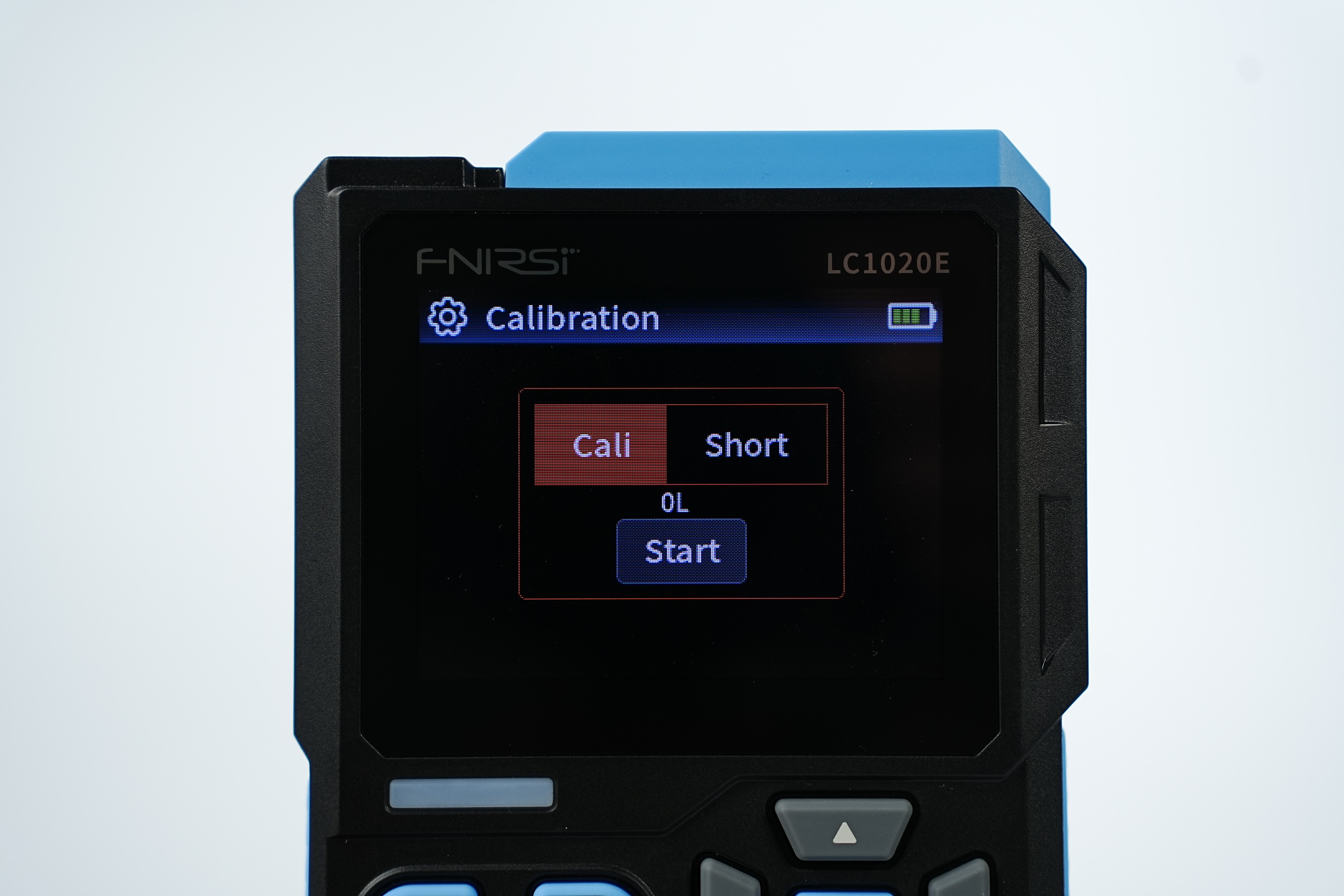

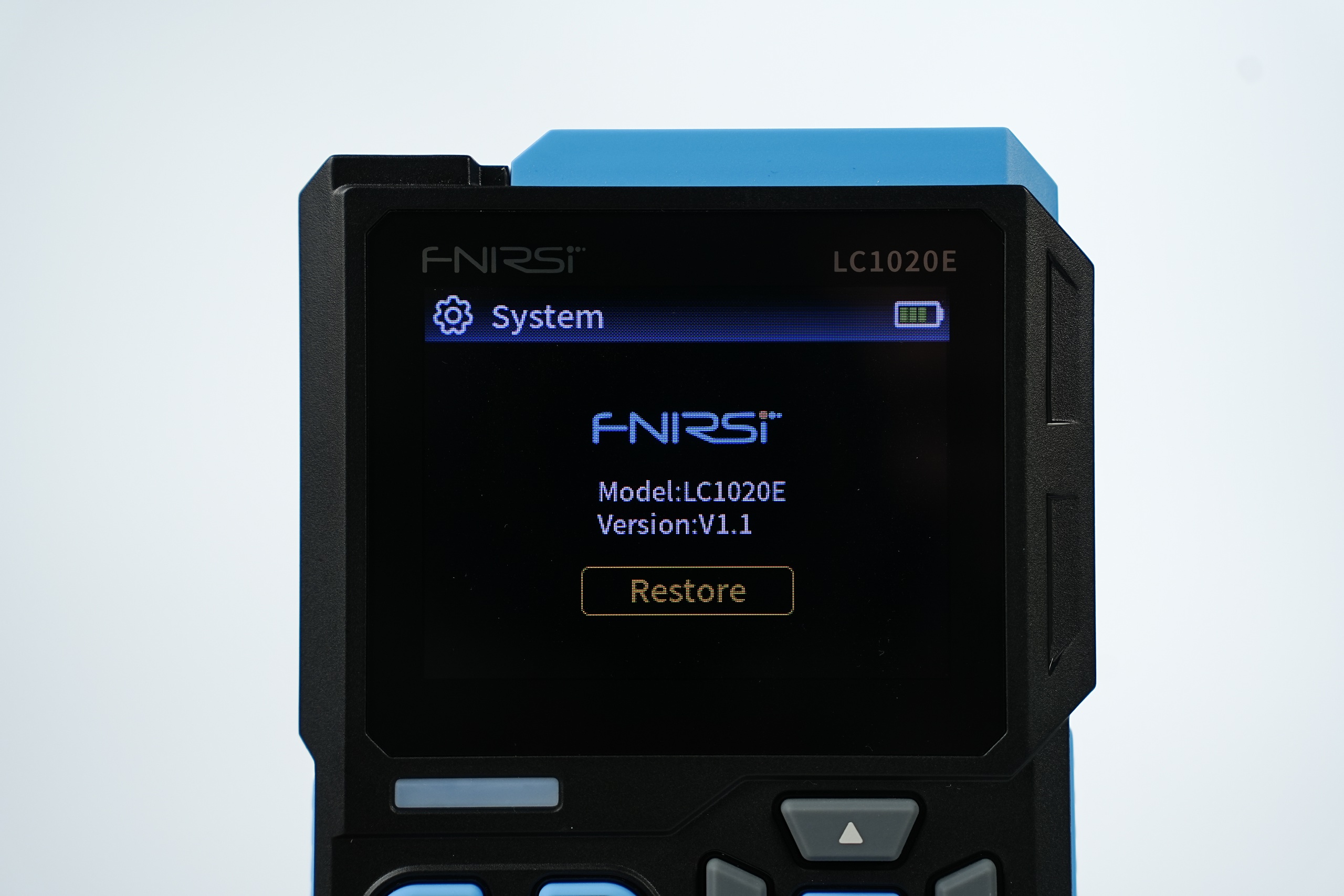

В меню большое внимание уделено сортировке измеренных компонентов (функция сравнения для расчёта относительной ошибки) и калибровке, есть регулировка громкости пищалки, яркости экрана и время автоматического выключения при простое.

Язык оболочки либо английский, либо китайский.

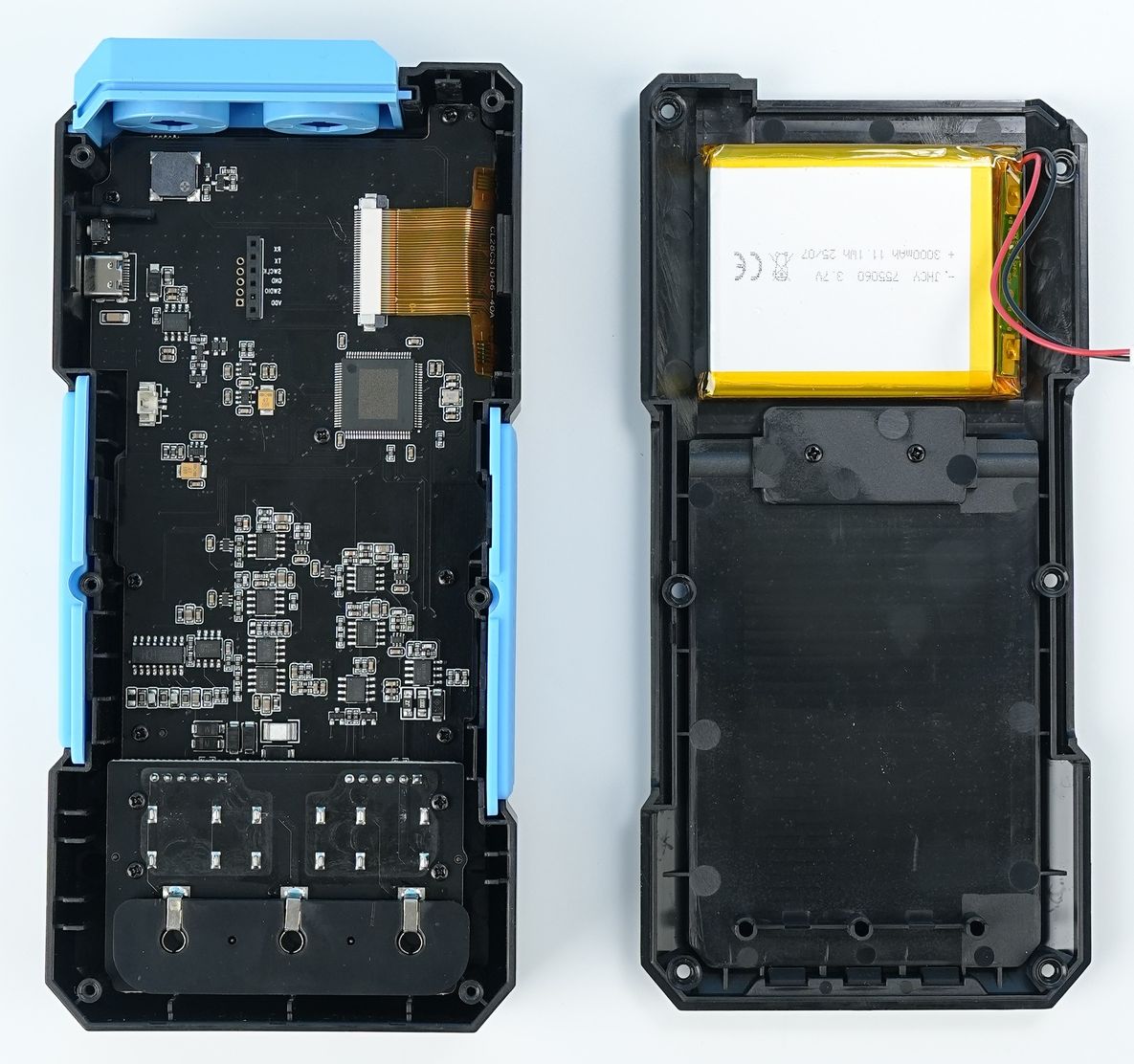

Внутреннее устройство измерителя:

Аккумулятор установлен заявленной емкости, маркировка с микроконтроллера намеренно стерта.

Эксплуатация

LCR-метр поддерживает пять частот измерения: от 100 Гц до 100 кГц, а также три уровня измерительного AC напряжения: от 0.1 В до 0.6 В. Также можно применять постоянное напряжение 0,5 В (DC bias) на испытуемый компонент.

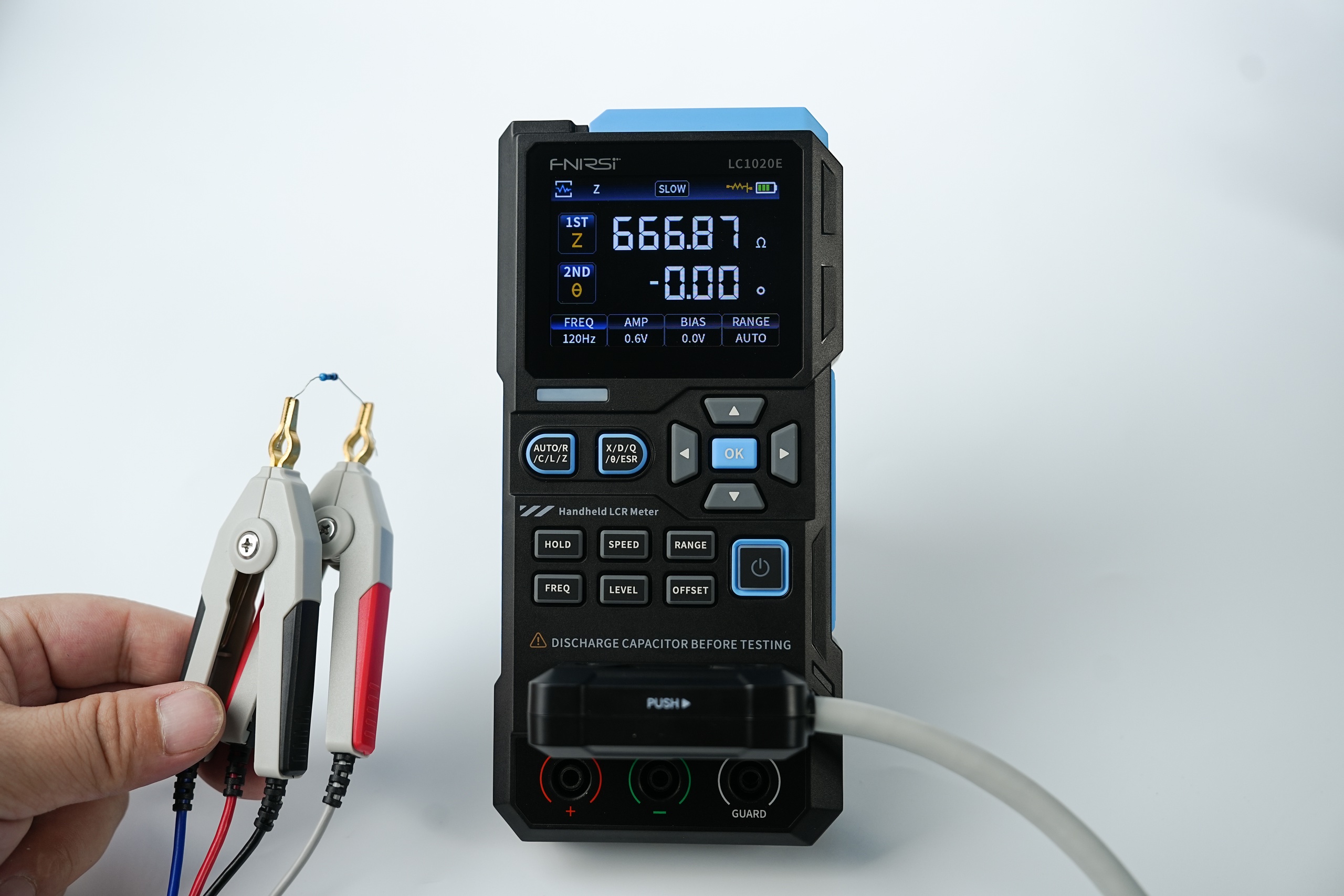

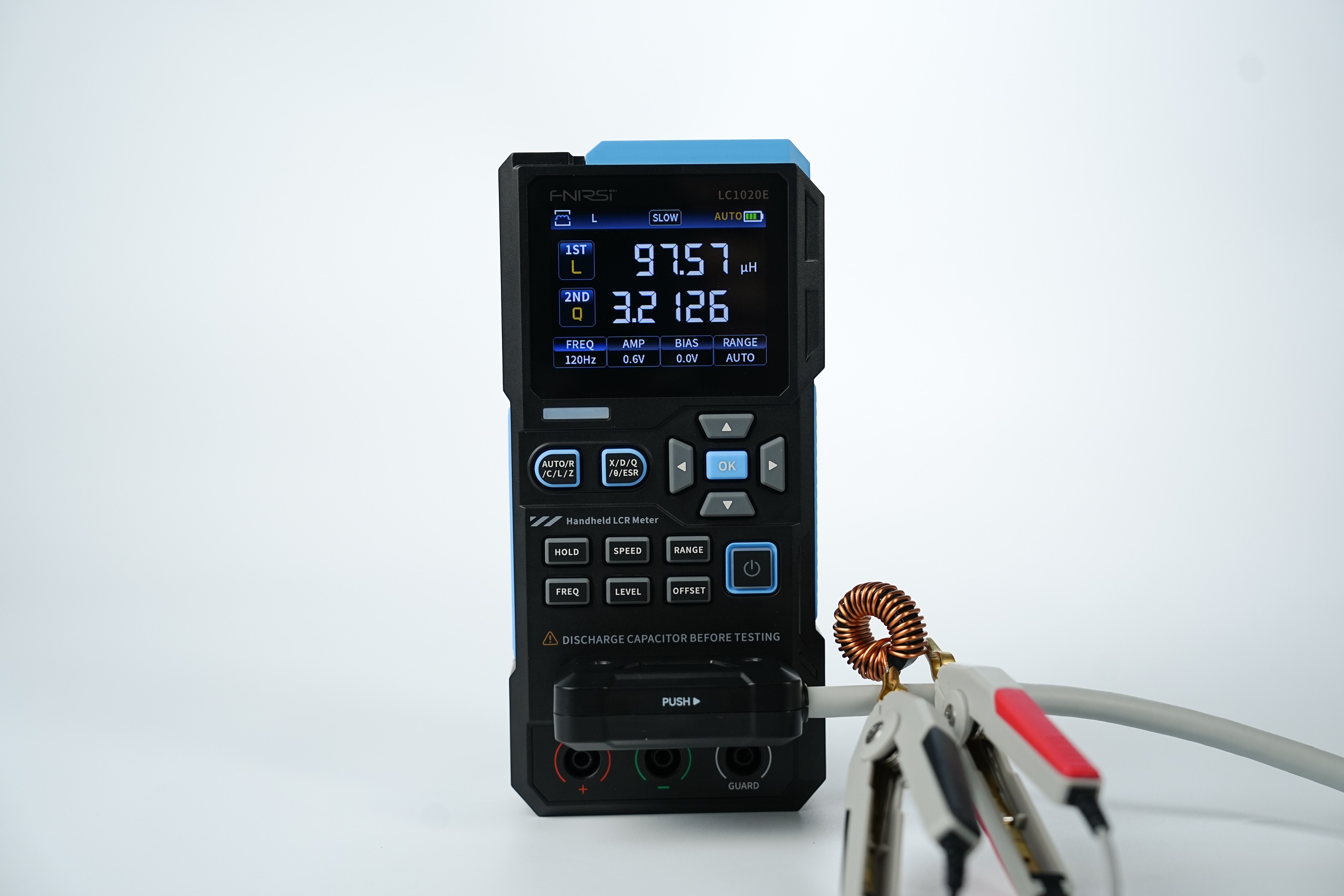

Типовые измерения (R/C/L/Z + X/D/Q/θ/ESR):

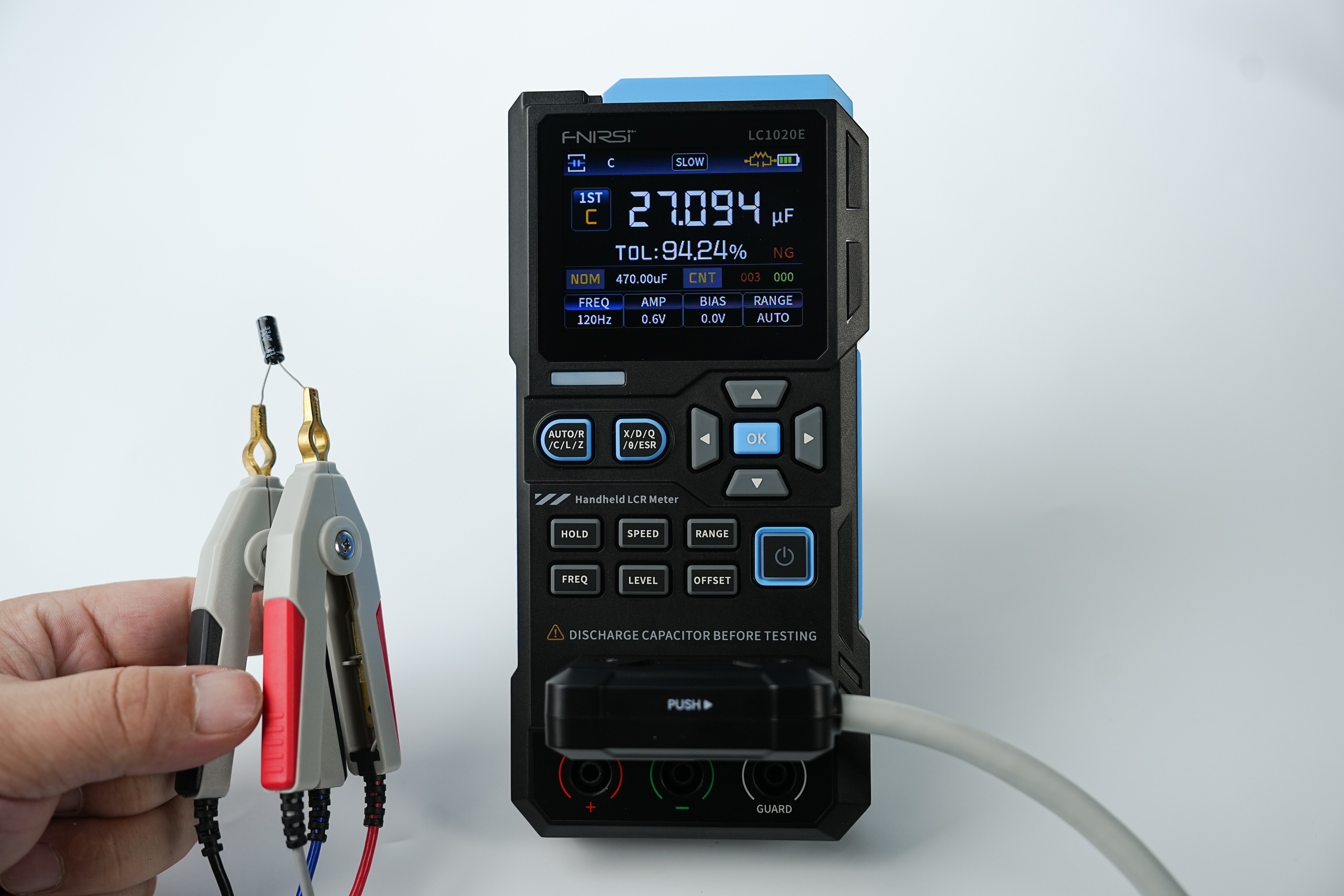

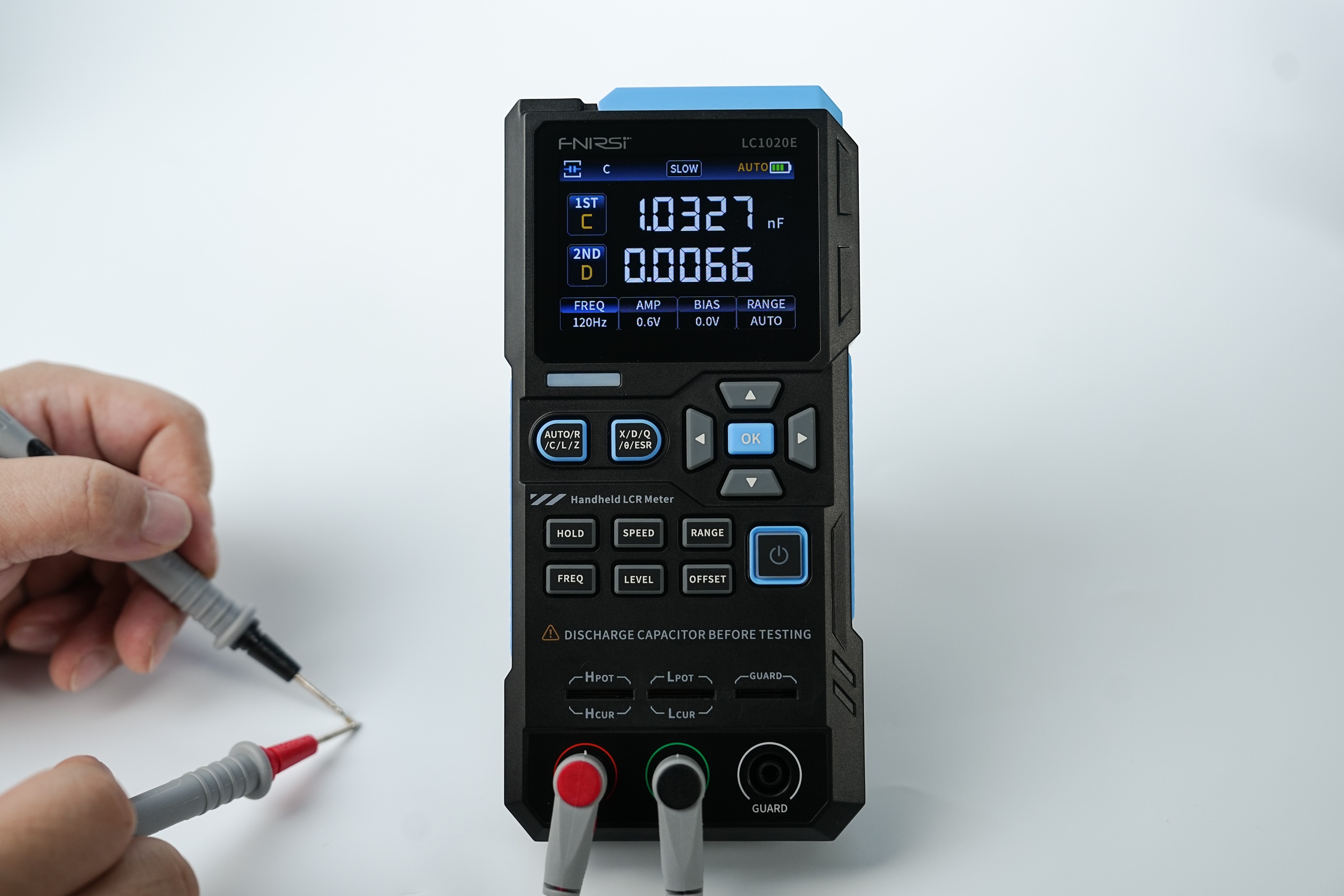

При измерении тип компонента (LCR) определяется автоматически. Диапазон переключается вручную или автоматически. Скорость настраивается от 1 до 4 измерений в секунду. Есть память измерений, но на ПК сбросить в виде таблицы нельзя.

А для удобной работы с мелкими SMD компонентами у бренда есть измерительный пинцет Fnirsi LCR-ST1 (тоже измеряет по 4-х проводной схеме).

Заключение

Измеритель LCR Fnirsi LC1020E — это точный портативный измерительный прибор, предназначенный для диагностики электронных компонентов по нескольким параметрам. Есть функция сортировки компонентов с индикацией и калибровка двух типов. Экран наглядный, но нет портирование результатов измерений на ПК. Устройство сочетает в себе лабораторную точность (0.3%) и мобильность, занимая нишу между громоздкими и дорогими промышленными измерительными комплексами и бытовыми мультиметрами.
