Полуавтоматический мультиметр Aicevoos AS-88B с огромной функциональностью

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Инструменты

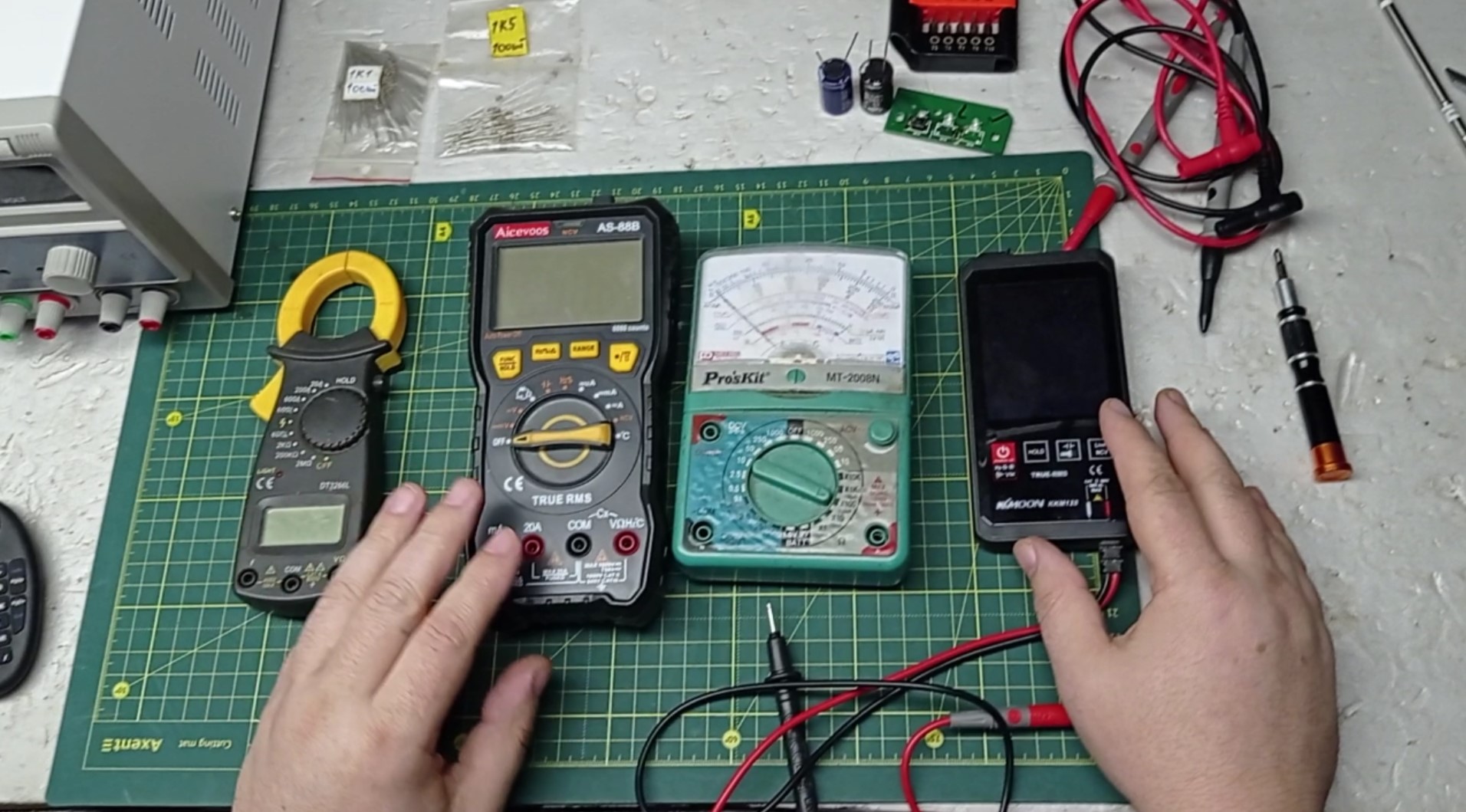

Сегодня на обзоре у нас бюджетный полуавтоматический мультиметр бренда Aicevoos, модель AS-88B. В своем арсенале мультиметров этот прибор по практичности и точности измерений стоит на первом месте и справедливо считаю, что он полностью соответствует критериям цена-качество.

Использую мультиметр ежедневно в своей работе уже около года и вот решил с вами поделиться своим мнением по работе этого измерительного инструмента.

Рассмотрим параметры и выполняемые опции AS-88B, протестируем его в работе и заглянем что находится внутри корпуса.

Внешний вид мультиметра

Мультиметр Aicevoos AS-88B относится к подвиду полуавтоматических, это когда само измерение выбирается вручную, а диапазон может быть распознан автоматически.

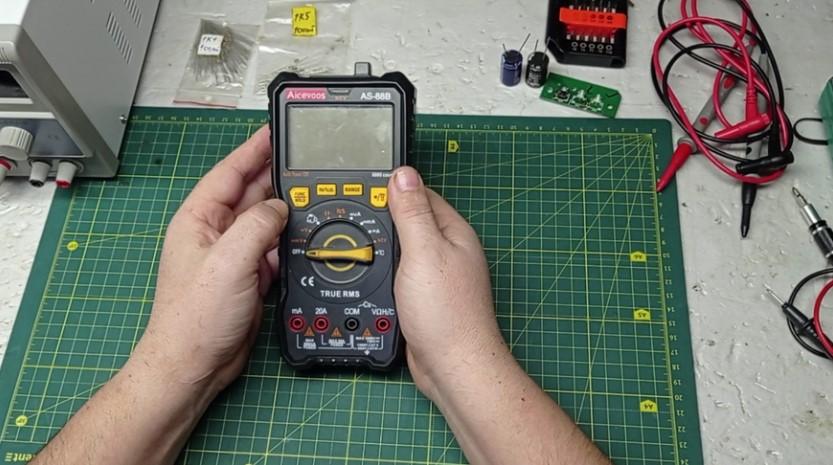

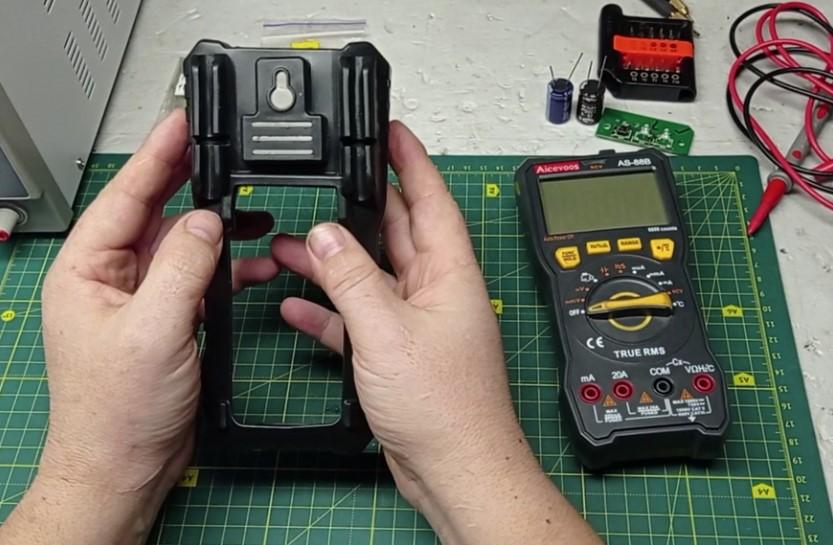

Прибор собран в корпусе из матового черного пластика. Поверх корпуса одет резиновый чехол, который несет в себе несколько функций. Во-первых, бампер защищает мультиметр от ударов.

Во-вторых, задняя часть чехла имеет отверстие для крепления прибора на вертикальной поверхности или крюке.

Также производитель позаботился о креплении мультиметра на металлической поверхности, интегрировав в резиновый бампер три мощных неодимовых магнита. Чехол также имеет два паза для крепления щупов.

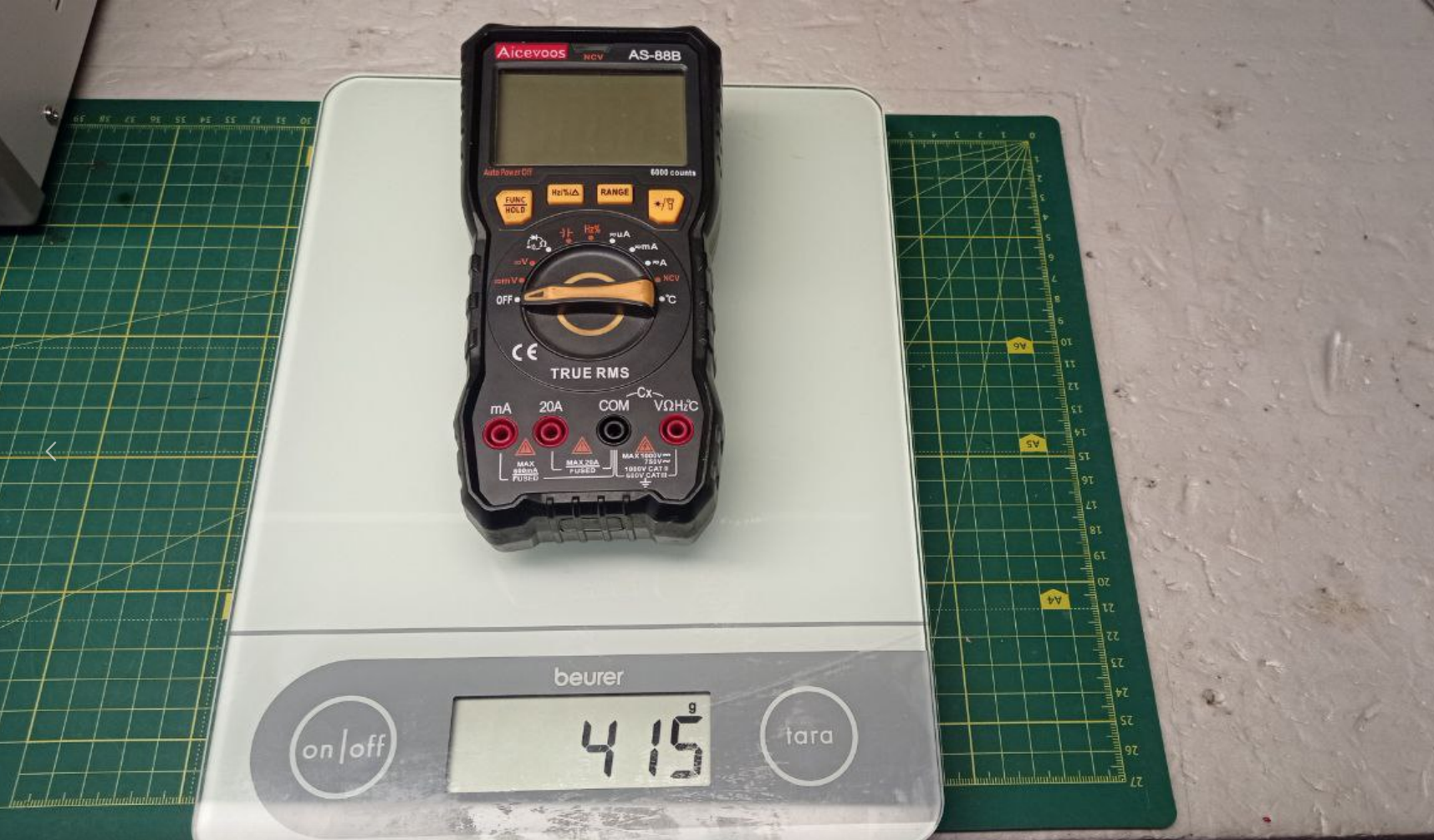

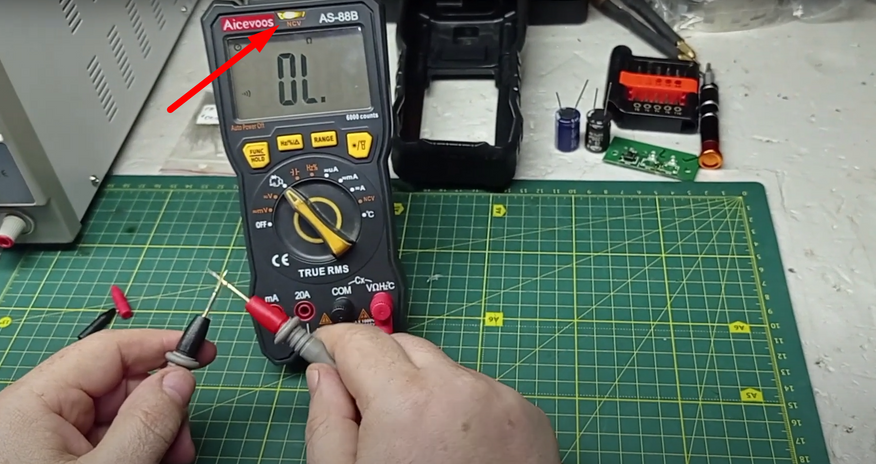

Размером мультиметра 180х85х35 миллиметра, а вес с элементами питания 415 граммов. На лицевой стороне верхней части корпуса красуется название производителя и модель, а между ними встроен индикатор детектора скрытой проводки NCV.

Ниже расположен крупный ЖК-экран размером 65х40 миллиметра. Под дисплеем находится пометка о том, что прибор поддерживает 6000 отсчетов одного диапазона измерения.

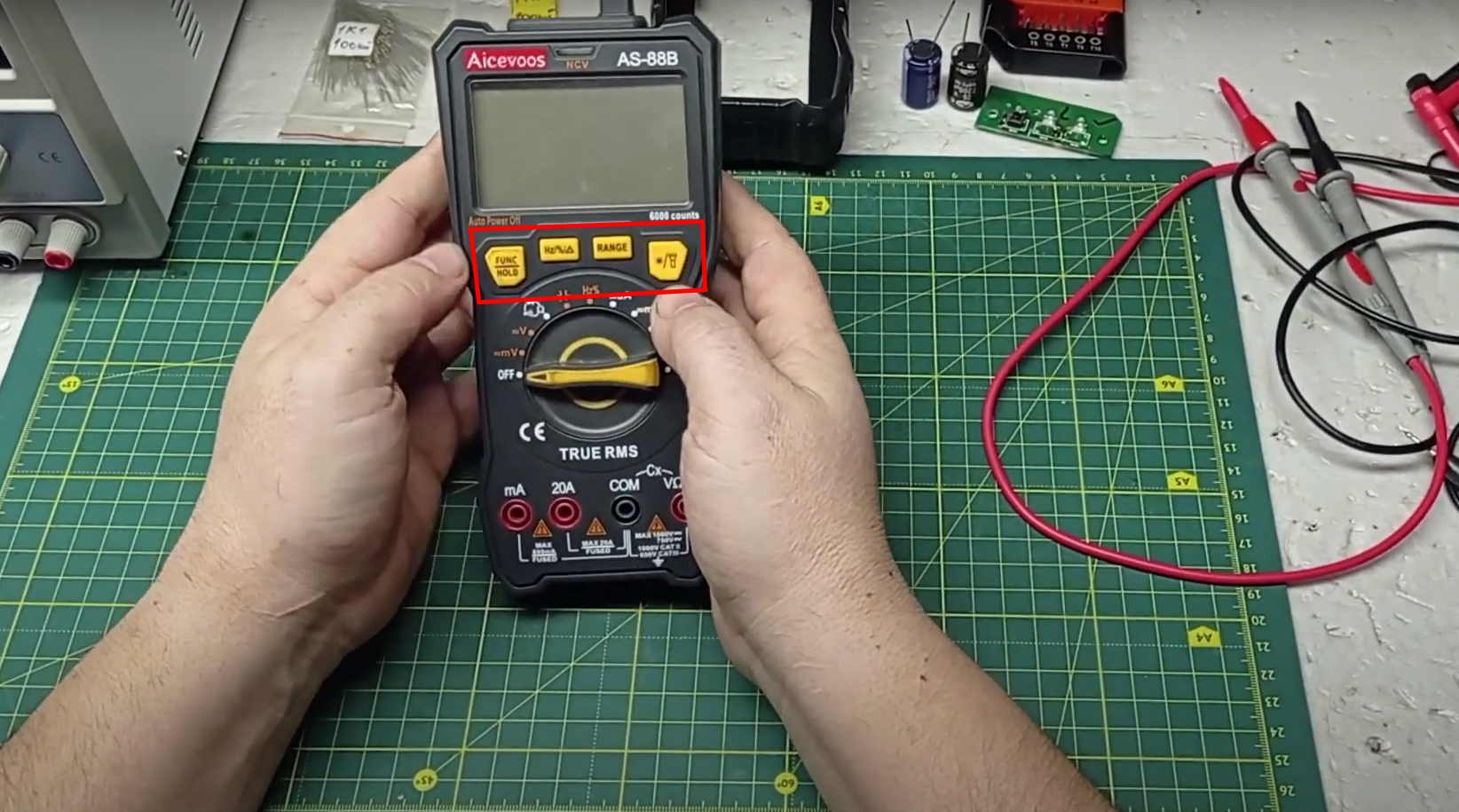

За управление режимами переключения функционала мультиметра отвечают четыре кнопки с прорезиненной поверхностью и один дисковый переключатель с прорезиненной желтой вставкой сверху, не понятно для чего, ведь резиновые вставки должны иметь практическое назначение, и в данном случае их нужно было бы сделать в боковом исполнении, чтобы при переключении режимов пальцы не скользили.

Для подключения к прибору щупов в самом низу расположено 4 гнезда с цветовой и символьной маркировкой.

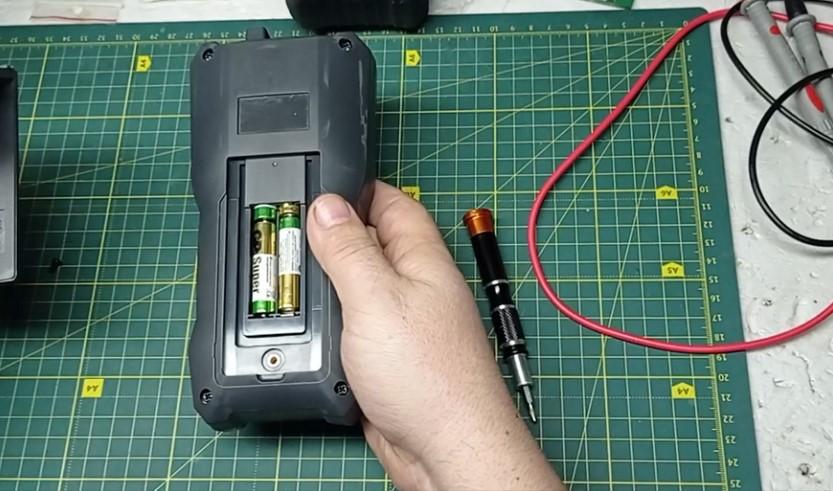

На задней стороне расположилась откидная подставка, а под ней отсек для элементов питания, закрученный одним винтом.

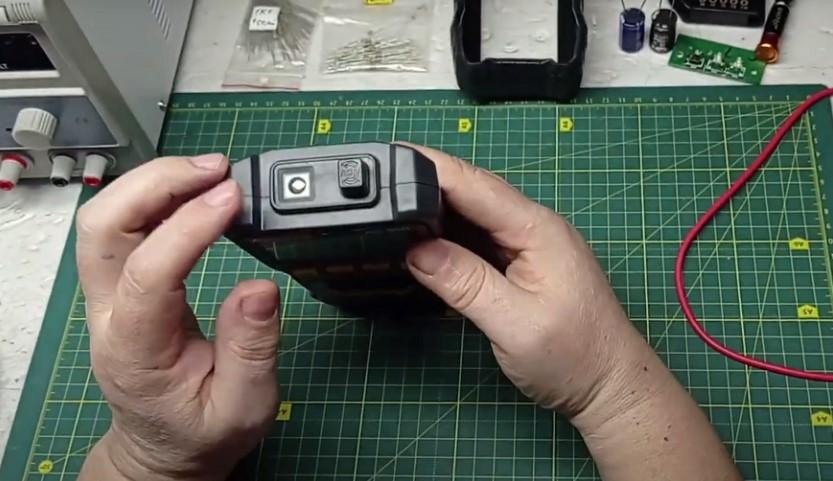

В качестве источника энергии в приборе используется 4 батарейки типоразмера ААА. На верхней стороне прибора расположился светодиод фонарика и антенна NCV.

Щупы в комплекте не высокого качества, но со своей работой справляются, по характеристикам до 20 ампер и 1000 вольт, имеются защитные колпачки. Провода не силиконовые, но очень мягкие и удобные в использовании.

Дисплей мультиметра

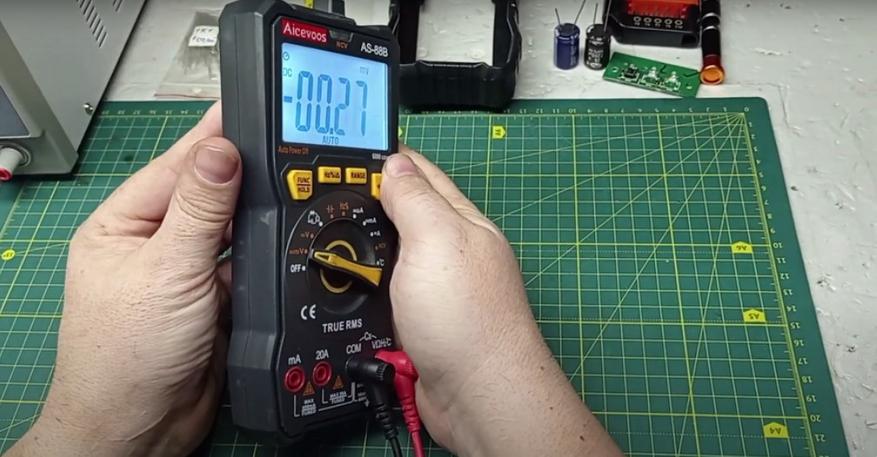

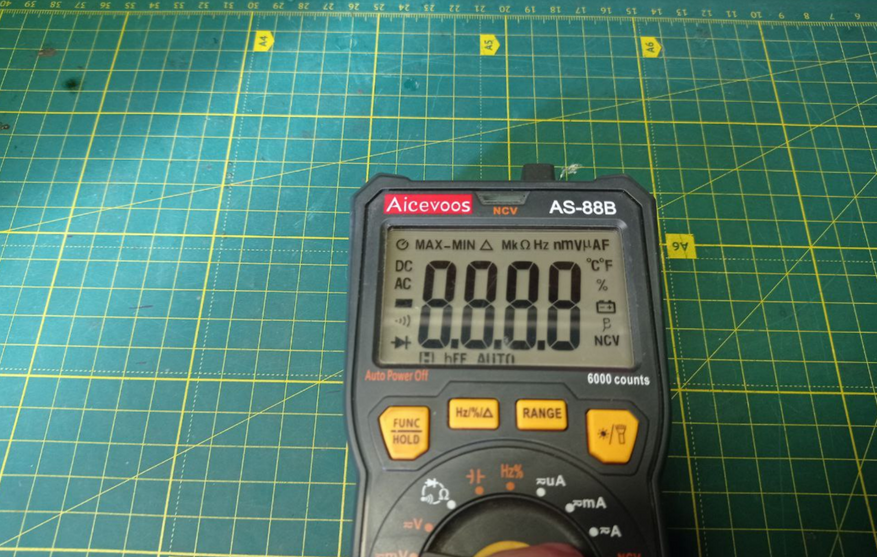

Немного стоит остановиться и на самом экране прибора, он жидкокристаллический имеет огромный формат цифр и подсветку для работы в слабоосвещенных местах.

Дисплей радует углами обзора, изображение хорошо читаемо даже под экстремальными углами, единственная слепая зона есть при отклонении экрана на себя.

Помимо четырех цифр текущего измерения на экране также помещаются указания режимов работы, тип напряжения, единицы измерения и индикатор уровня заряда батарей.

Подсветка экрана дисплея отключается автоматически через некоторое время для экономии заряда батарей.

Если не хотите, чтобы у мультиметра срабатывал режим автоотключения, которое показан на дисплее сверху иконкой часов, то можете эту функцию отключить.

Делается это таким образом, в выключенном состоянии нажимаем и удерживаем клавишу «FUNC», проворачиваем на одно деление диск переключателя и после звукового сигнала иконка таймера пропадет, а функция отключится и подсветка будет работать столько пожелаете. При повторном выключении/включении прибора в работу таймер снова восстановит свою работу.

Режимы работы Aicevoos AS-88B

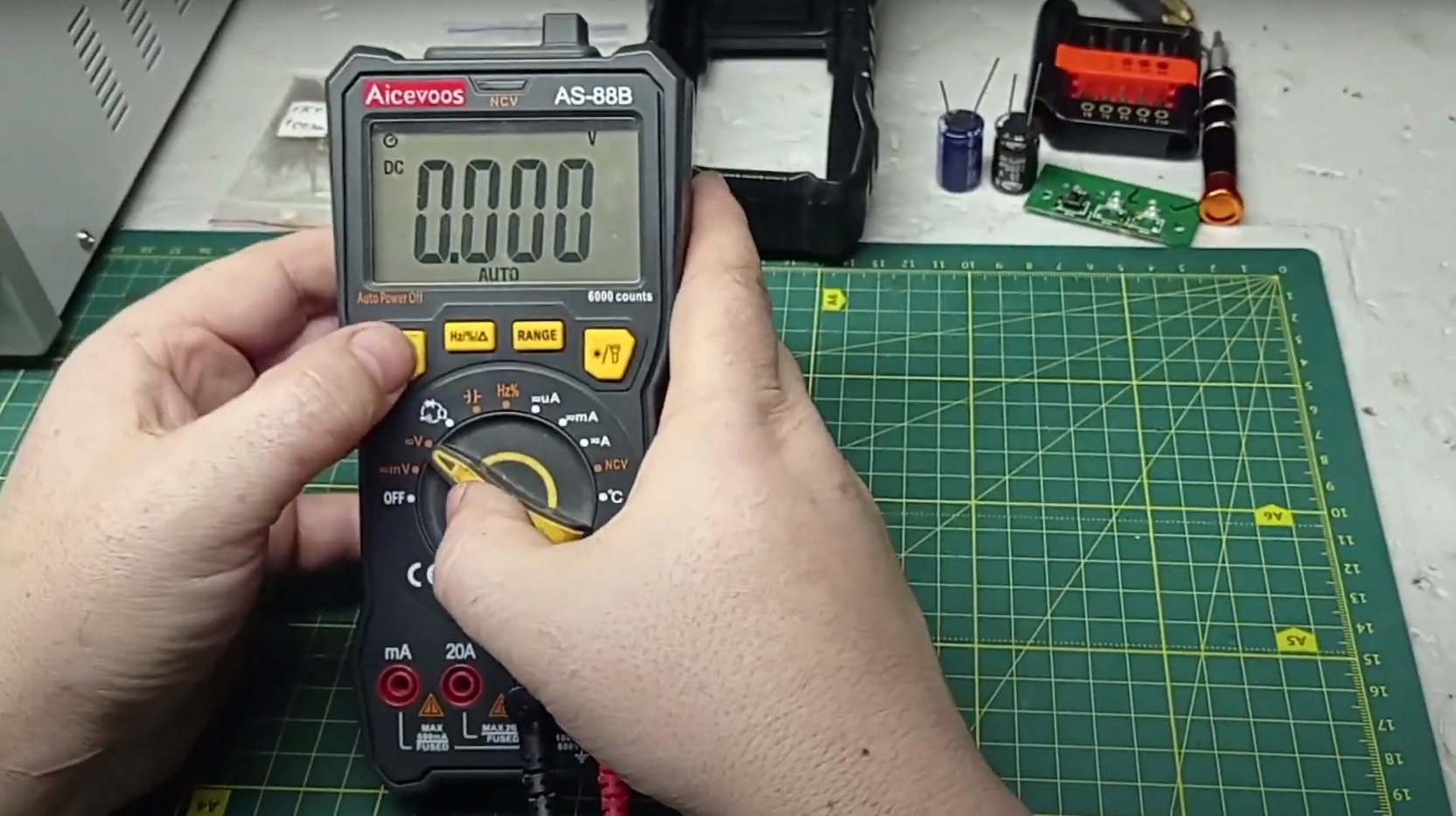

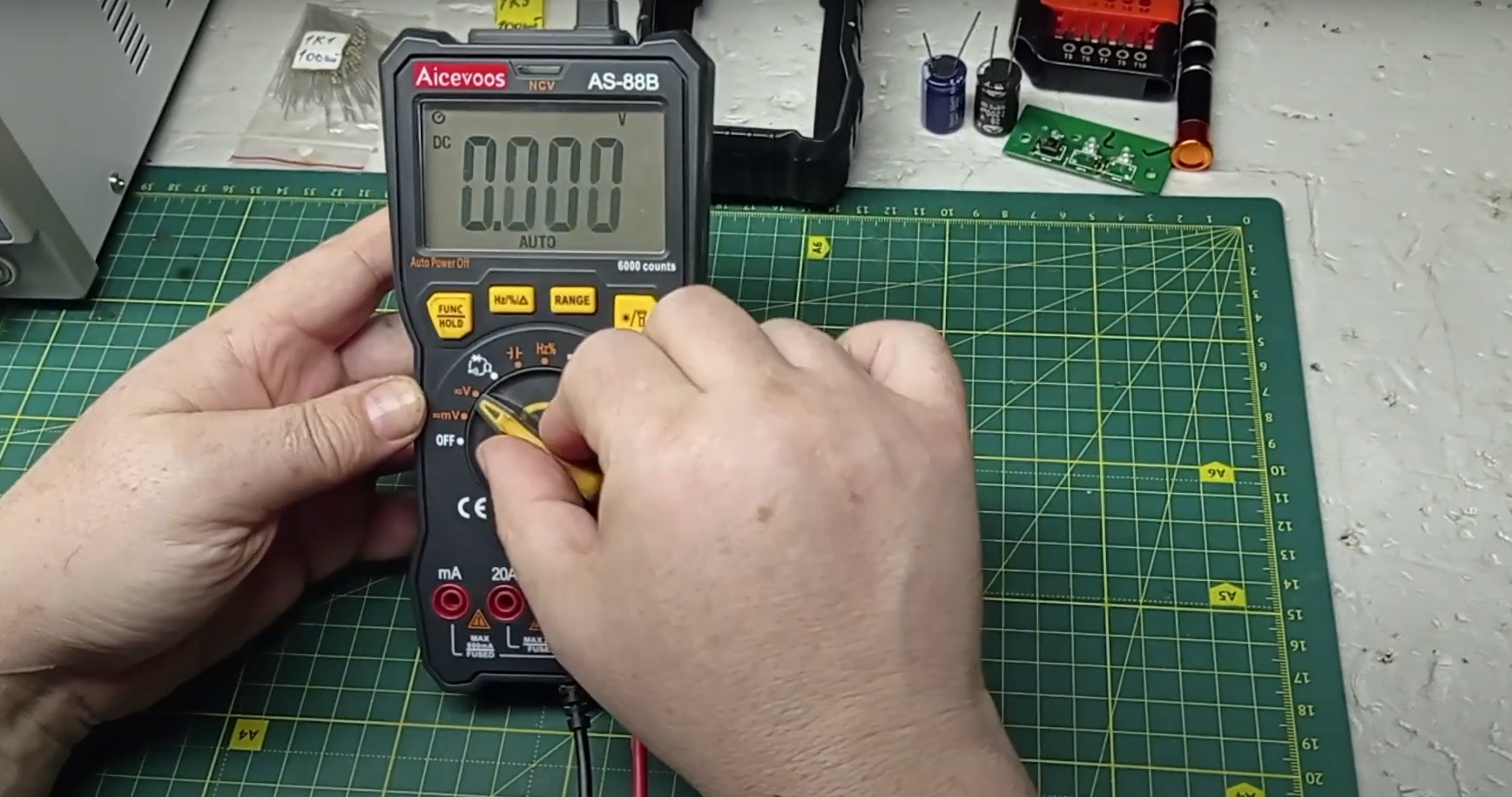

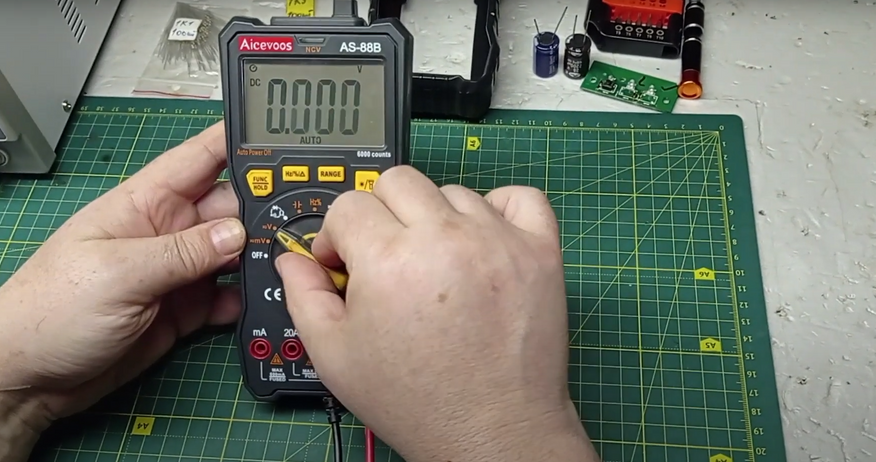

Поговорим о режимах работы и попутно познакомимся с органами управления. Включается и выключается устройство дисковым переключателем, который в свою очередь с каждым щелчком по часовой стрелке изменяет режимы измерений мультиметра, думаю не нужно их перечислять, та как все видно на фото.

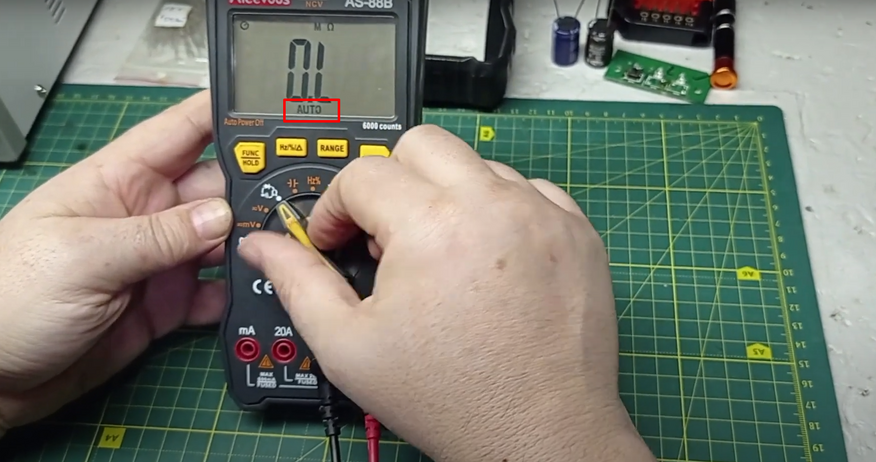

При каждом переключении диска в нужный режим слышен сигнал буззера, по умолчанию на дисплее светится автоматический выбор диапазона.

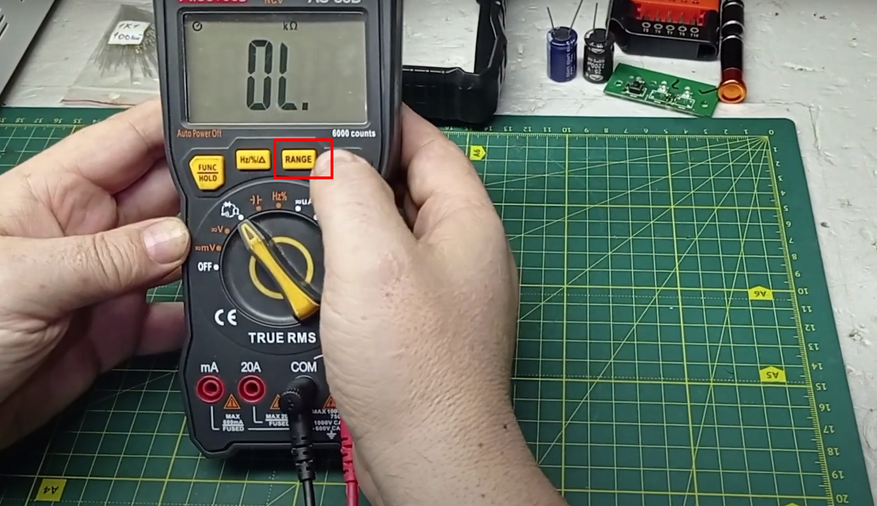

Для переключения диапазона в ручном режиме предназначена кнопка «Range», она переключает прибор в мануальный режим и перемещает положение десятичной точки.

Повторно вернуться в авторежим можно, длительно удерживая ту же кнопку.

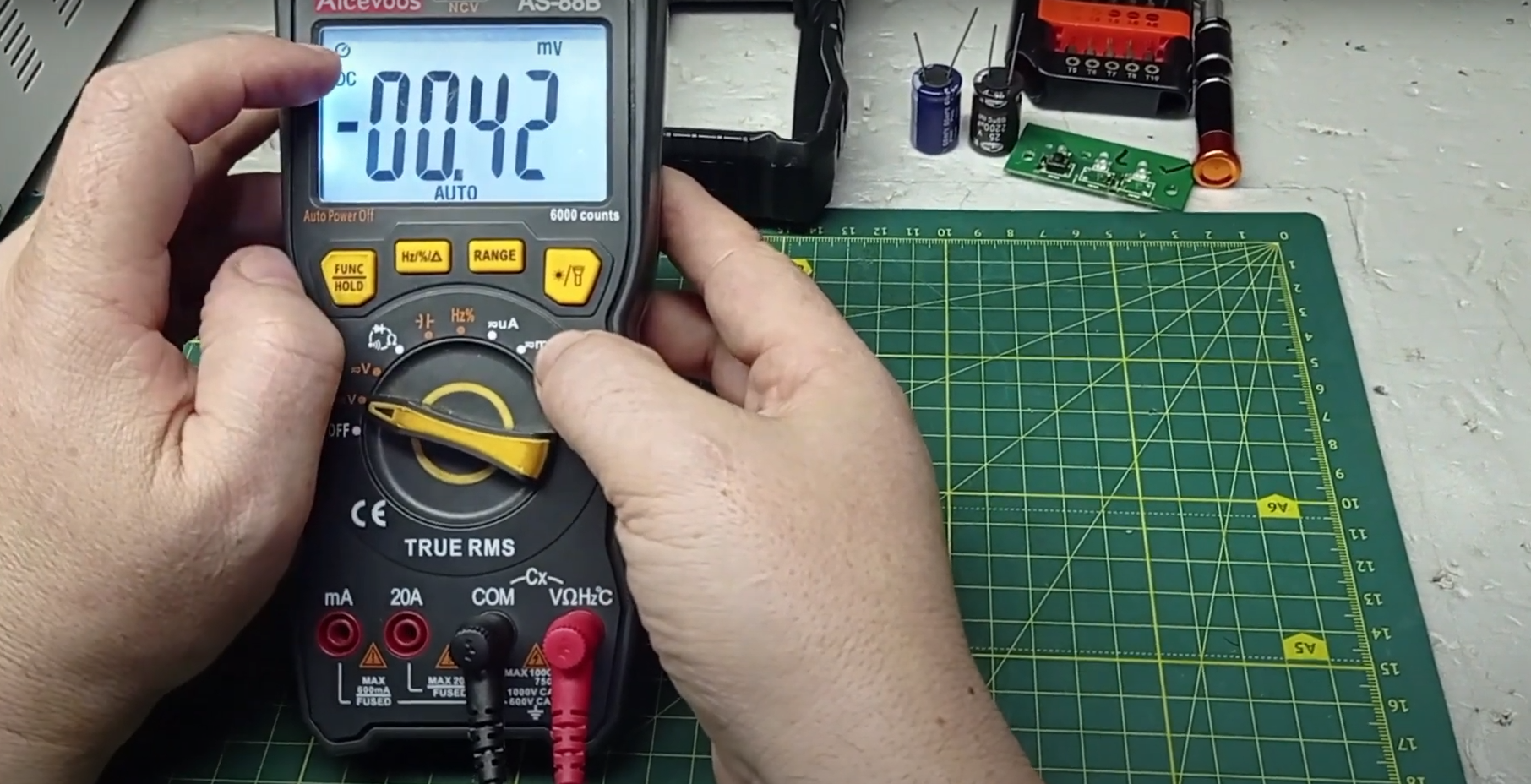

За переключение постоянного и переменного напряжения отвечает первая кнопка FUNC/HOLD, она же при длительном удержании замораживает показания измерения на дисплее.

Измерение проводится по технологии True RMS, это значит, что прибор способен точно измерить переменное напряжение независимо от формы сигнала, будь-то синусоида, модифицированная синусоида, меандр или треугольник.

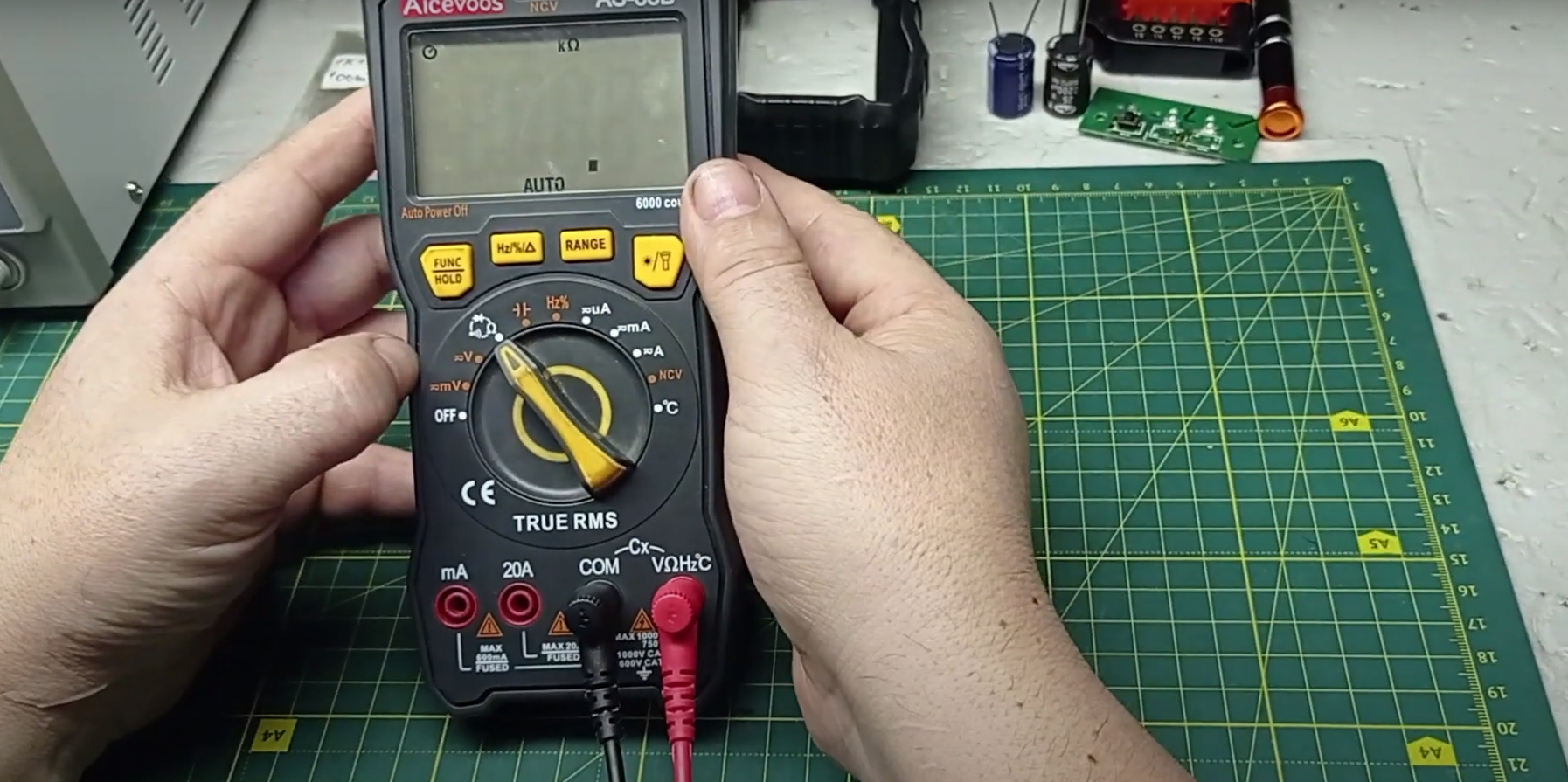

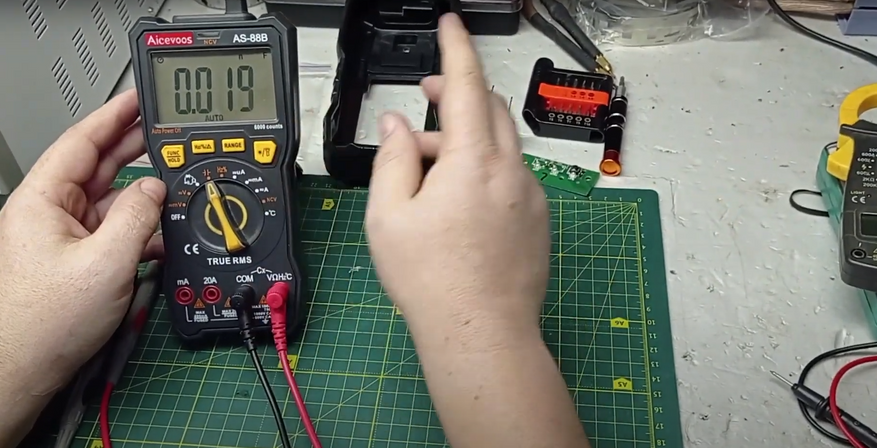

При повороте дискового переключателя в третий режим, активируется режим измерения сопротивления. Выбор диапазона также осуществляется автоматически, но это можно исправить нажатием кнопки «Range».

При этом замер сопротивления в автоматическом режиме занимает около 4-5 секунд, а в мануальном чуть быстрее.

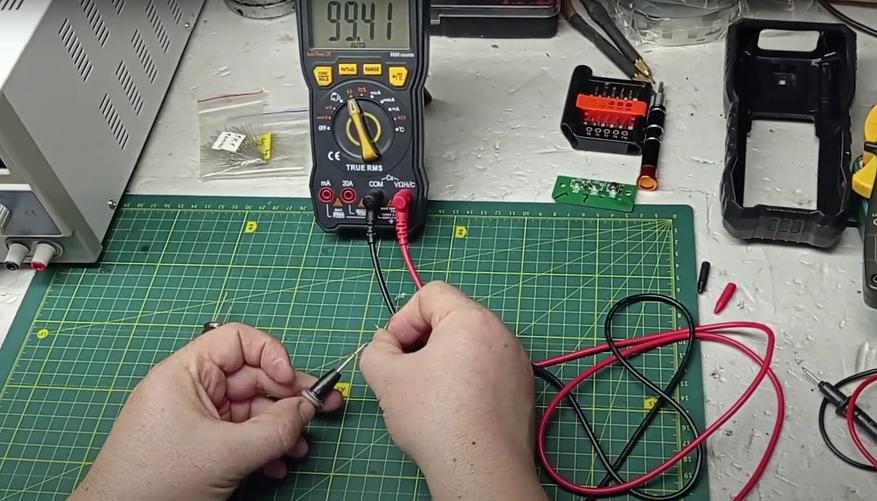

Нажатие на кнопку «FUNC» активирует объединенный режим прозвонки и теста полупроводников. Прибор имеет очень маленькую задержку при прозвонке, она составляет не более 0.1 секунды.

Даже при коротком касании, «buzzer» успевает сработать, а индикатор NCV дублирует прозвонку свечением оранжевого светодиода.

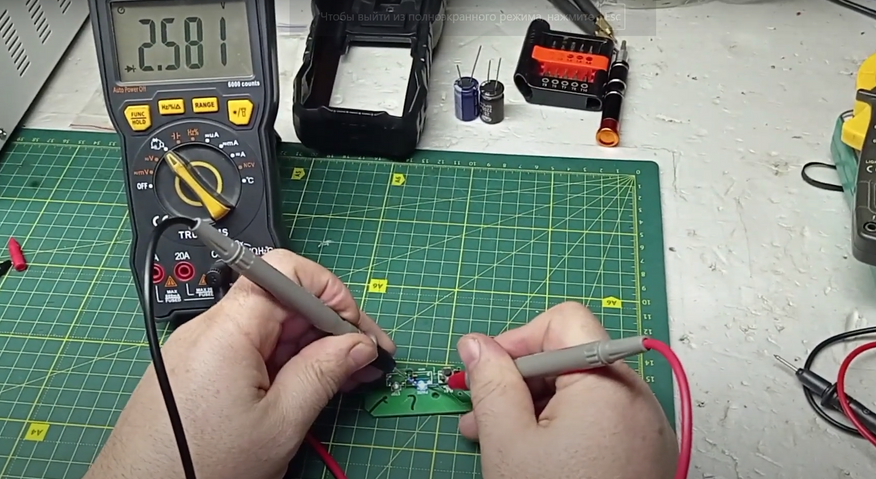

Что касается проверки полупроводников, то она проводится напряжением в 2.5 вольта и как показала практика, этого вполне достаточно, чтобы наглядно проверять светодиоды.

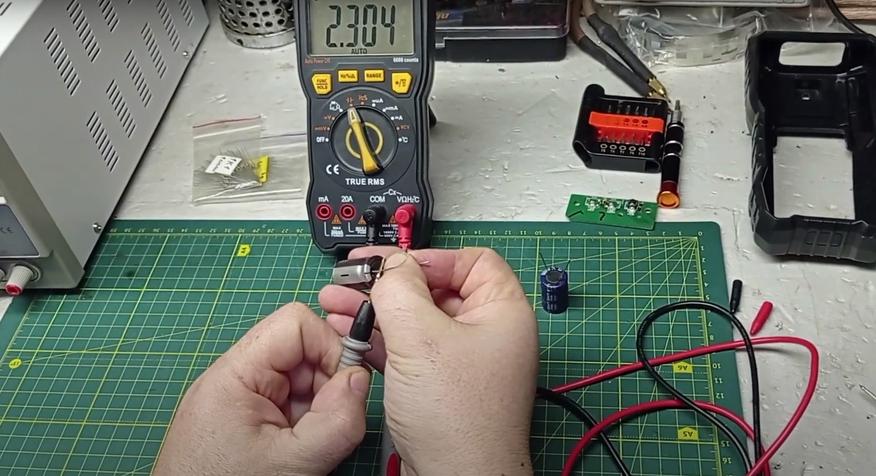

Следующий поворот диска активирует функцию измерения емкости и здесь стоит учесть, что время измерения сильно зависит от емкости измеряемых конденсаторов.

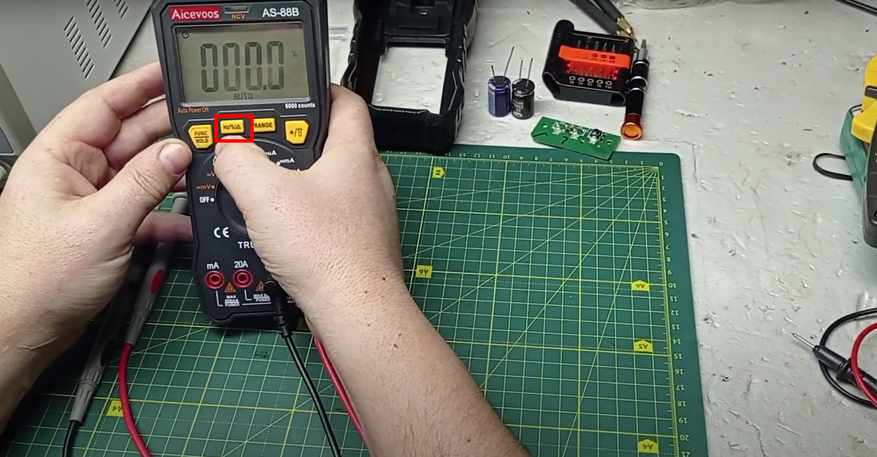

Функция измерения частоты переменного тока и коэффициента заполнения в процентном соотношении находятся в центре переключателя, для перехода из одного режима в другой используется кнопка «Hz/%».

Также, естественно, мультиметр умеет измерять ток, причем на дисковом переключателе имеется три режима измерения токов от самых малых до больших, вплоть до 20 ампер.

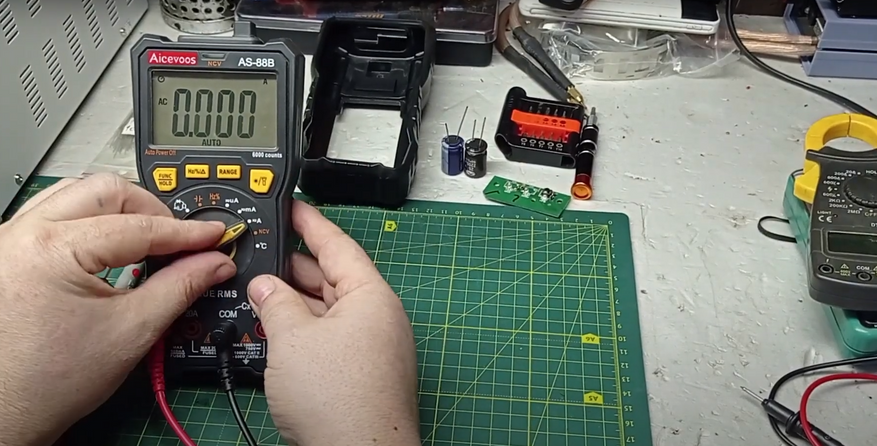

При этом, в режиме измерения тока у пользователя есть возможность выбрать работу с постоянным или переменным током, и переключить режим можно коротким нажатием на кнопку «FUNC».

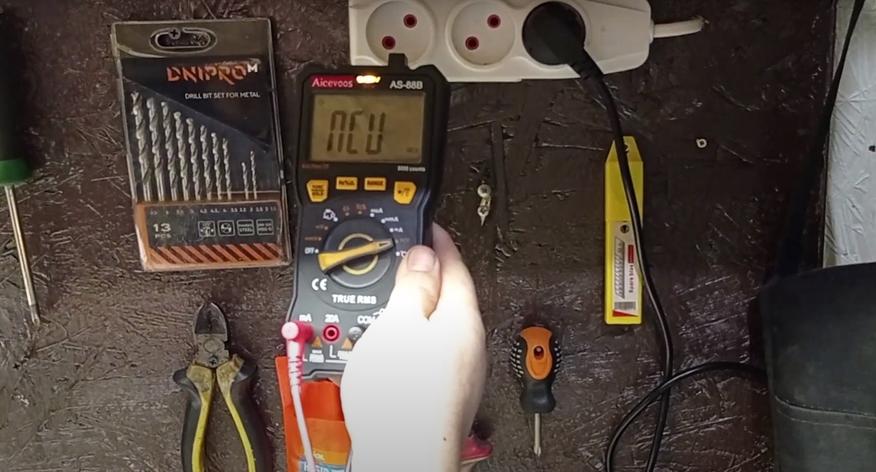

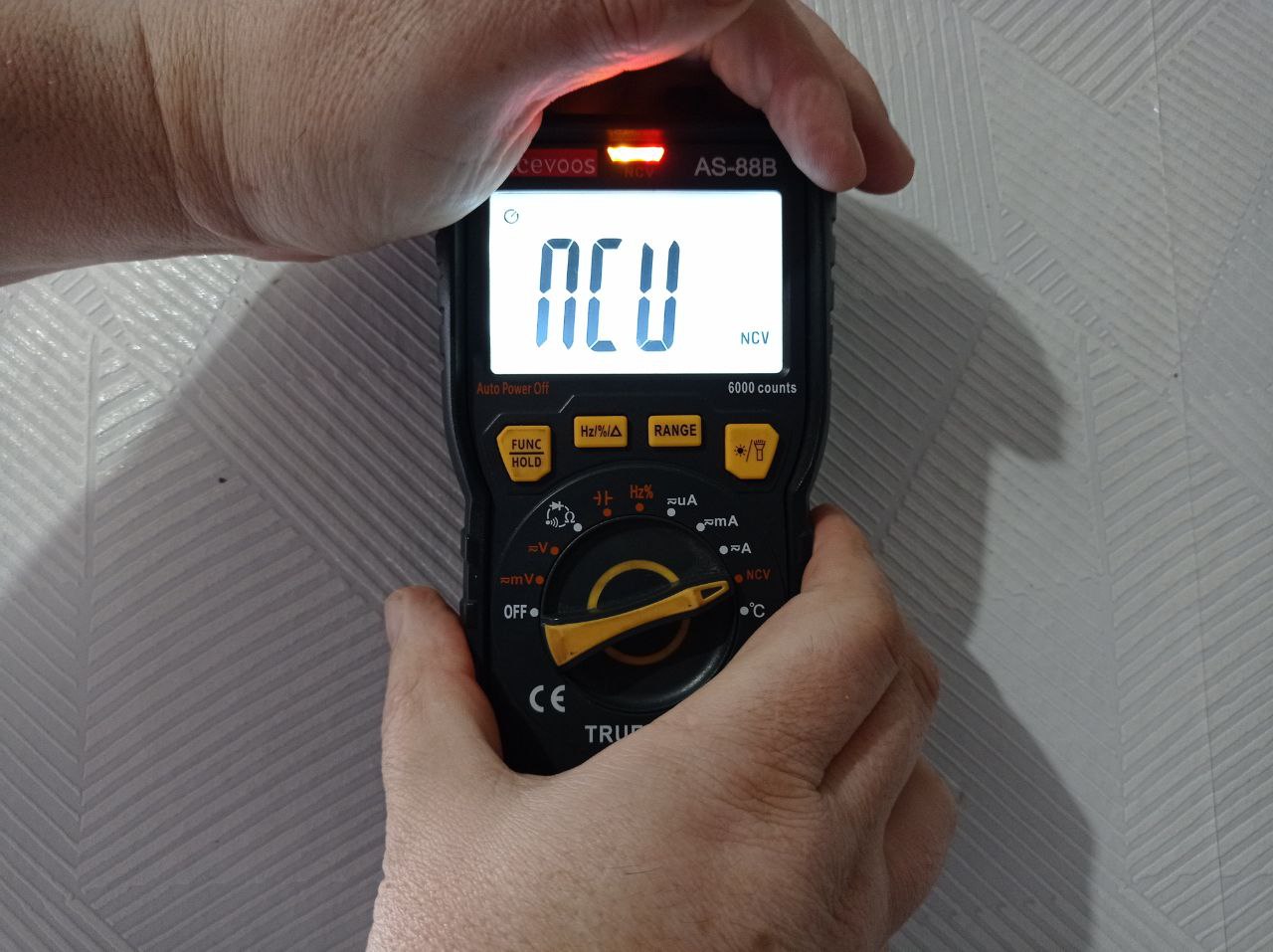

Далее идет режим бесконтактного детектирования напряжения NCV, в условиях отсутствия электрического поля на экране можно видеть четыре прерывистых полоски, но когда детектор обнаруживает напряжение, на экране появляется надпись NCU, а светодиодный индикатор мигает оранжевым цветом при слабом сигнале и при его усиление добавляется красная индикация.

На удивление, функция оказалась довольно рабочей, и прибор неплохо видит кабель, не сильно заглубленный в штукатурку, если тот под напряжением.

Стоит отметить, что это именно детектор напряжения, инструмент поиска скрытой проводки, так что обнаружить проводку под напряжением он может, а вот найти обрыв вряд ли.

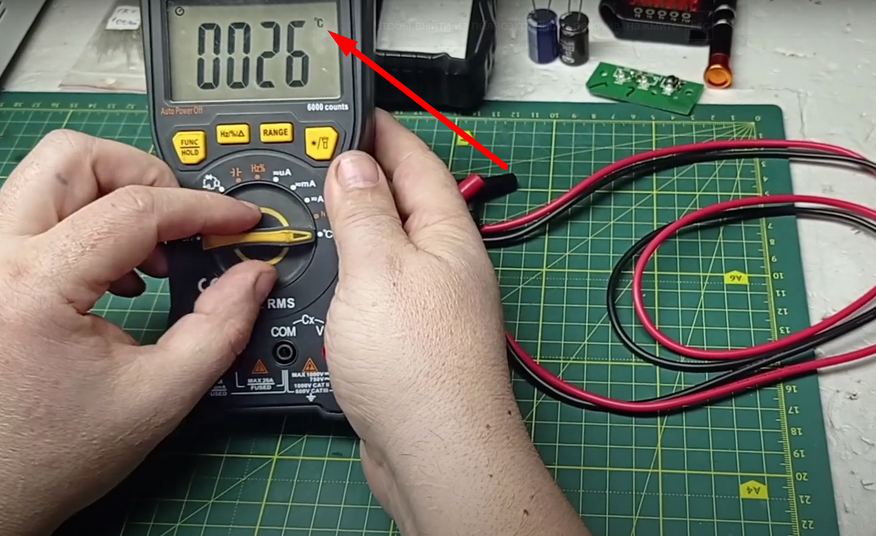

И последний режим на дисковом переключателе — измерение температуры с использованием термопары, я этим функционалом не пользуюсь, поэтому останавливаться на нем долго не буду.

Здесь все стандартно, подключаем в разъемы терминала термопару, выставляем единицу измерения кнопкой «FUNC» и контактным методом измеряем температуру испытуемых объектов.

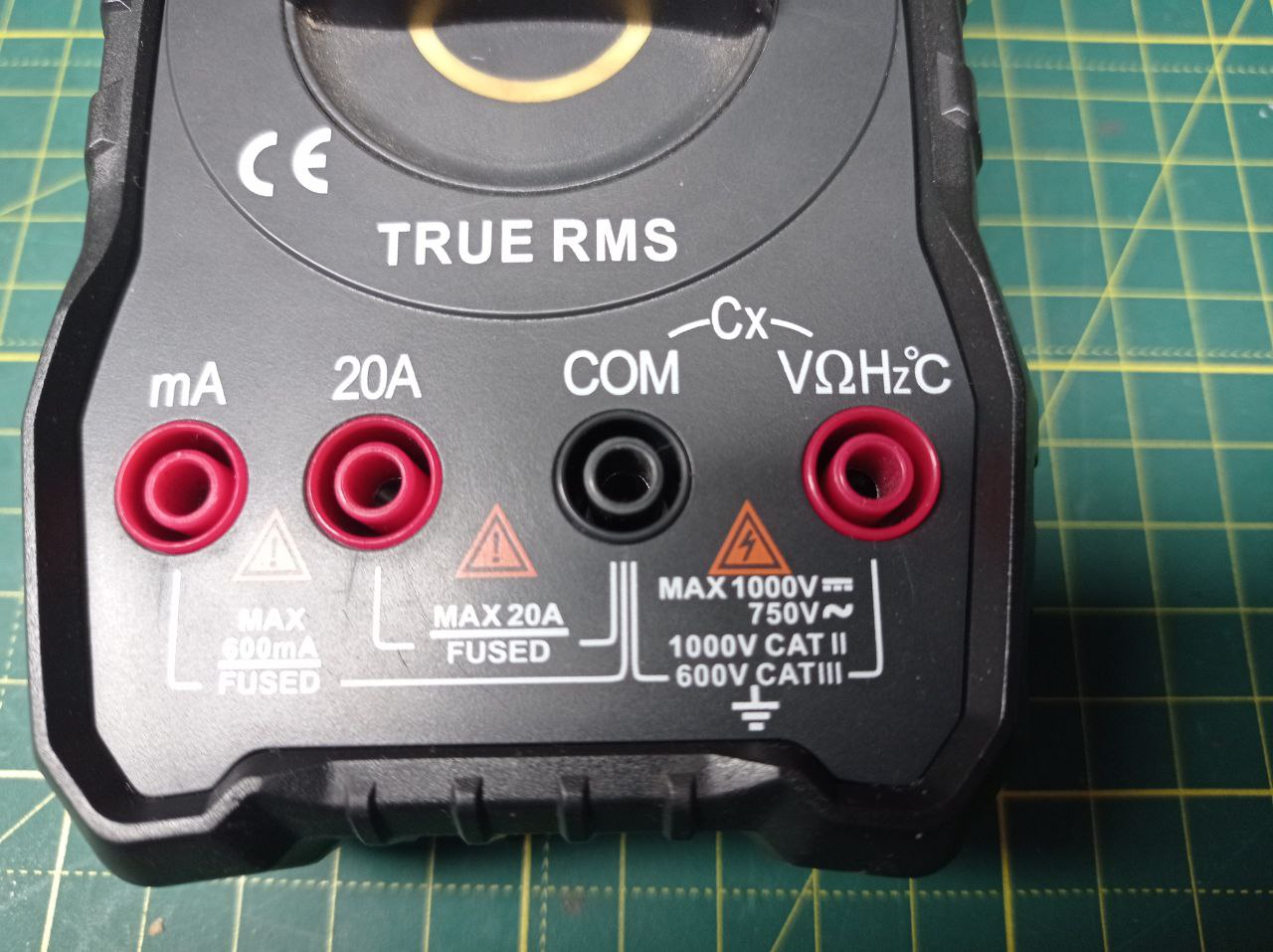

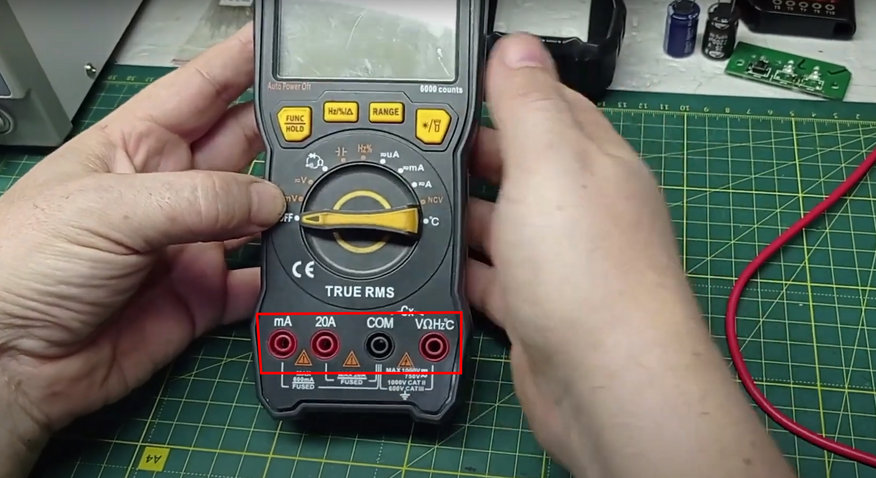

В самом низу расположены терминалы для подключения щупов, с маркировкой разъемов по режимам измерений. Иконки со знаком восклицания указывают на предельную осторожность при выборе разъемов на то или иное измерение, то-есть, при измерении напряжения с подключенными щупами в порты «COM» и «20A» перегорят предохранители на электронной плате мультиметра, а так же можете испортить сами щупы.

Проверка точности измерений

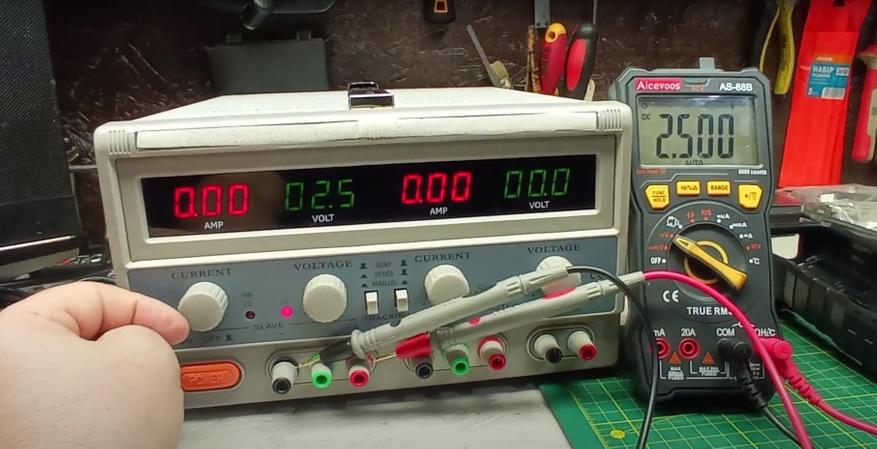

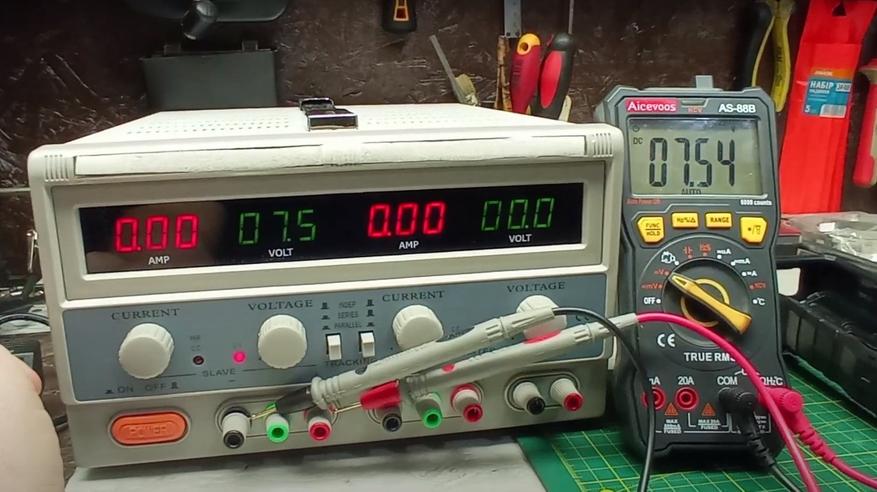

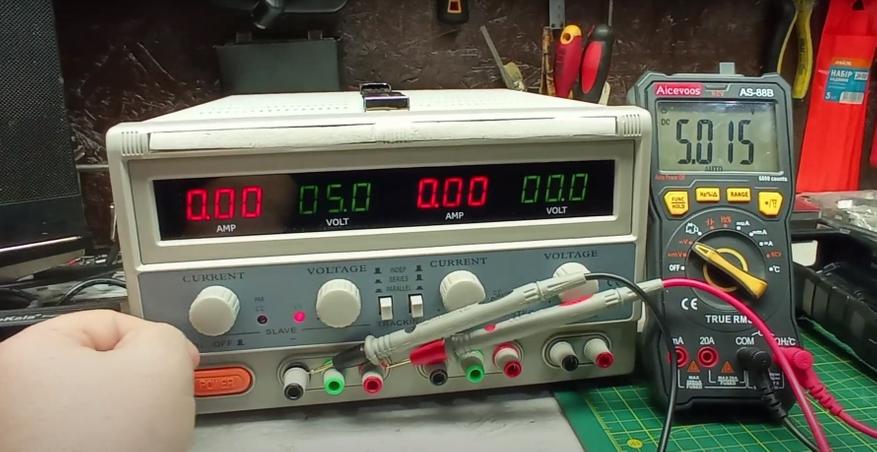

Теперь предлагаю хотя бы немного испытать точность прибора и начнем с напряжения. Для этой цели используем лабораторный блок питания, который способен выдавать напряжение с высокой точностью.

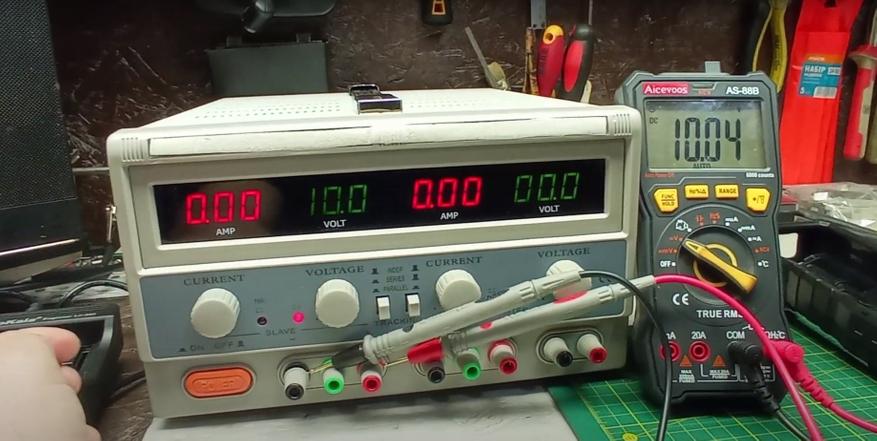

Итак, два с половиной вольта — показания точные. Пять вольт — показания также точно. Семь с половиной вольта — проблем не вижу. И, наконец, 10 вольт — и здесь все так же отлично. По итогу, теперь я с высокой долей уверенности могу утверждать, что он точно измеряет постоянное напряжение.

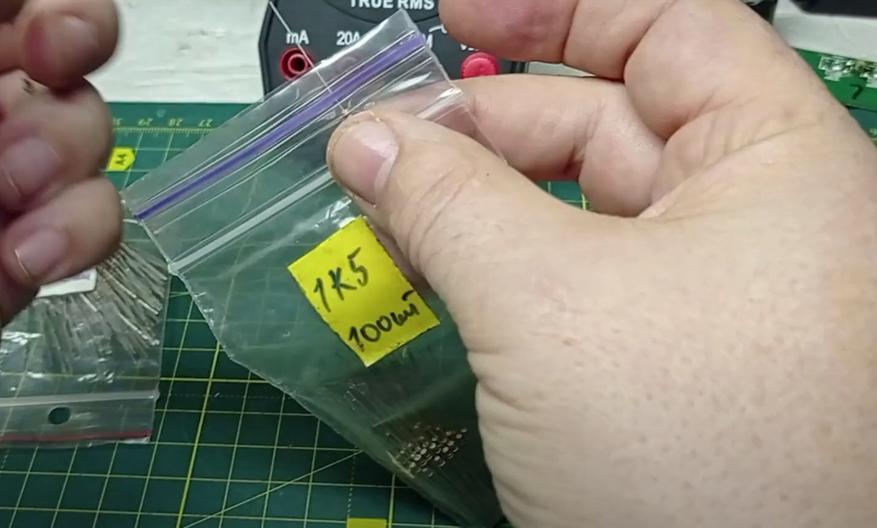

Теперь давайте наглядно посмотрим, как прибор измеряет сопротивление. Возьмём новый резистор на 1.5 кОм. Что же прибор замерил? Сопротивление правильно.

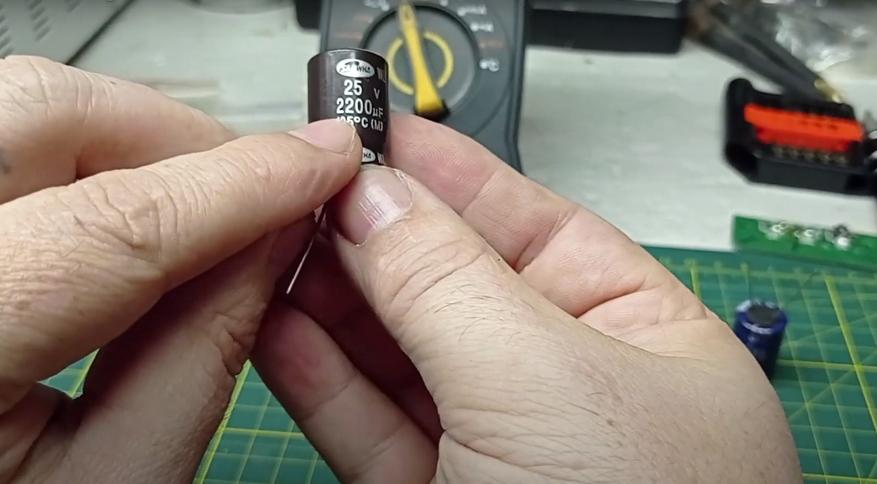

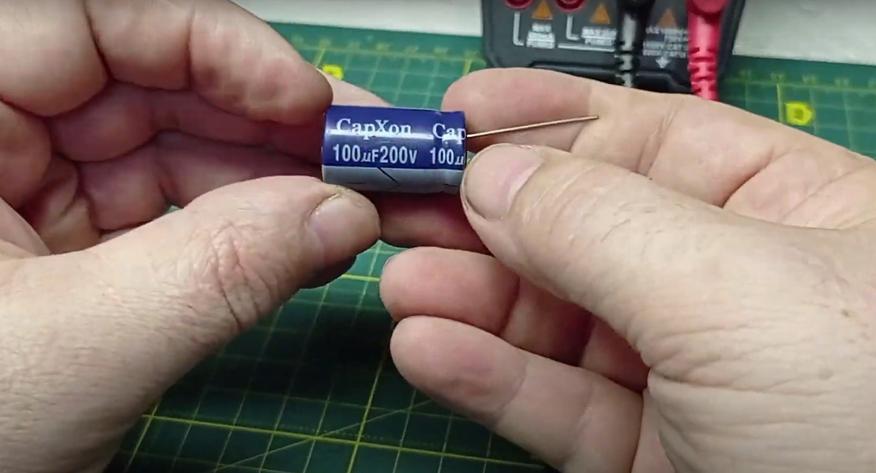

Теперь давайте посмотрим, как прибор проверит емкость конденсаторов. Здесь у меня есть парочка, один на 100 мкФ, а другой на 2200 мкФ. При измерении емкость определяется тоже правильно.

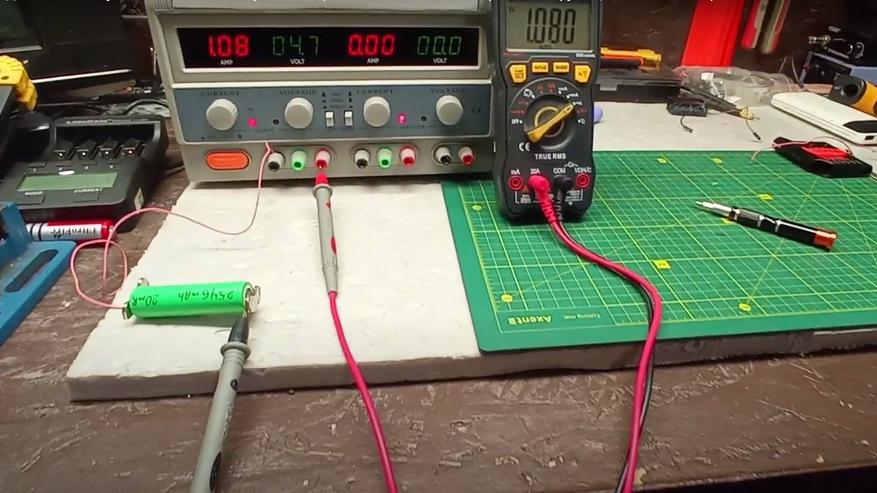

Естественно, я также не мог оставить без внимания и режим замера силы тока. Сейчас мультиметр подключен в разрыв цепи между блоком питания и аккумулятором, который от него заряжается.

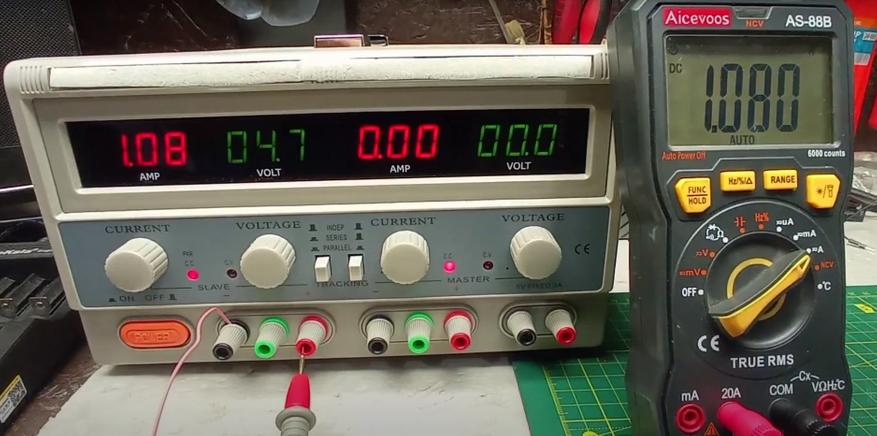

Если взглянуть на экран регулируемого блока питания, то мы увидим, что сила тока составляет 1.08 ампер и именно такой результат показывает наш мультиметр.

Разборка мультиметра Aicevoos AS-88B

Для тех, кому интересно устройство гаджета, разберем и посмотрим что находится внутри. Крепится корпус 4 винтами по периметру, после того как они выкручены, просто разделяем корпус.

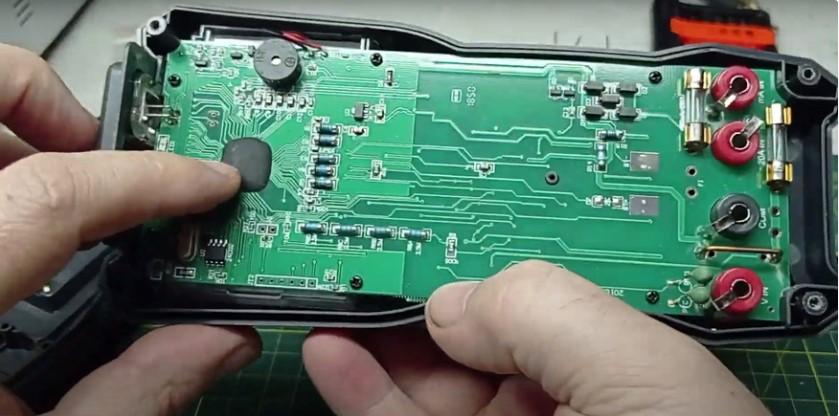

Внутри нас встречает плата с черной каплей основной микросхемы. Рядом дополнительные и обвязочные компоненты, включая микросхему памяти.

Также можно видеть предохранители, один на 20 ампер, другой на 600 мА и стоят они в цепях разъёмов щупов для измерения малых и больших токов соответственно.

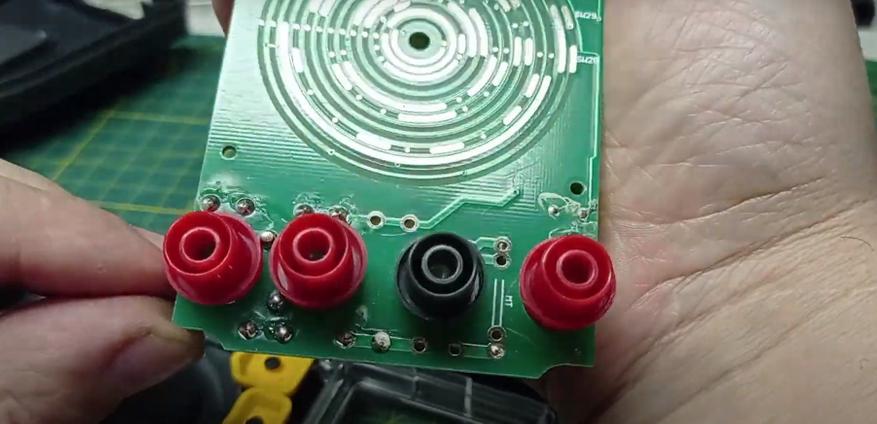

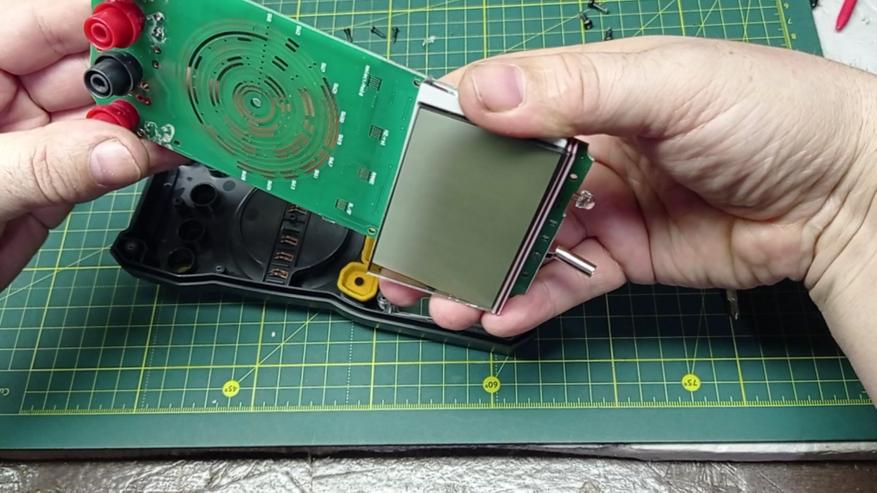

Ну и вот так плата мультиметра, терминалы для подключения и дисплей выглядят спереди.

Выводы

По итогу, я очень доволен функционалом мультиметра Aicevoos AS-88B.

Естественно, есть гаджеты с еще большим числом режимов или возможностью измерения более высоких токов, но даже то, что может предложить данный прибор, подавляющему большинству пользователей будет более чем достаточно. Точность прибора также не вызвала у меня нареканий.

Задержки при прозвонке минимальные, скорость измерений относительно нормальная, если использовать мануальный режим.

Пользоваться прибором удобно как благодаря крупным кнопкам и подставке, так и, конечно же, экрану. Так что, повторяясь, приобретением я вполне доволен, но, естественно, вам я свое мнение не навязываю, думайте и решайте сами.
