Стеклянная банка для электричества: как лейденская банка стала предком конденсатора

В середине XVIII века электричество умели получать весьма эффектно. Стеклянную трубку натирали тканью, крутили электростатическую машину, вытягивали искры и заставляли волосы вставать дыбом. Проблема заключалась в другом: полученный заряд почти сразу исчезал. Электричество напоминало воду из крана без ведра — вызвать поток можно, а сохранить для следующего опыта почти нечем.

Первым «ведром для электричества» неожиданно стала обычная стеклянная бутылка.

Осенью 1745 года немецкий священник и экспериментатор Эвальд Георг фон Клейст пытался накопить заряд в воде. Он налил её в стеклянный сосуд, пропустил внутрь металлический проводник и соединил его с электростатической машиной. Сосуд при этом держал рукой.

После зарядки Клейст коснулся металла и получил удар, который оказался гораздо сильнее привычной маленькой искры от электрической машины. Что именно произошло, он толком объяснить не мог. Зато стало ясно: бутылка каким-то образом сумела сохранить заметное количество электричества и отдать его почти мгновенно.

Через несколько месяцев похожее открытие независимо сделали в голландском Лейдене. Профессор Питер ван Мюссенбрук и работавший с ним Андреас Кунеус проводили опыты с сосудом, водой и металлическим проводником. Результат оказался таким же болезненным. Мюссенбрук позже признавался в письме, что испытал настолько сильный удар, что не захотел бы повторять опыт даже ради большого вознаграждения.

Именно лейденские опыты стали широко известны европейским учёным. Поэтому устройство получило название Leyden jar — лейденская банка, хотя Клейст пришёл к той же идее немного раньше.

Сегодня в её устройстве трудно увидеть загадку. Есть два проводника, между ними находится непроводящий слой — диэлектрик. Это и есть базовая схема конденсатора.

Но первые исследователи смотрели на банку иначе.

В раннем варианте внутренним проводником служила вода. В неё опускали металлический стержень, соединённый с источником статического электричества. Наружным проводником неожиданно становился сам экспериментатор: его рука охватывала стеклянную стенку сосуда и через тело была связана с землёй. Стекло не позволяло зарядам просто пройти напрямую между внутренней и внешней сторонами.

При зарядке на двух сторонах стекла возникало разделение электрических зарядов. Пока проводящего пути между сторонами не было, система сохраняла энергию. Стоило соединить внутреннюю и внешнюю части проводником — иногда таким проводником оказывался человек, — происходил быстрый разряд.

Отсюда и впечатляющая сила удара. Электростатическая машина могла создавать очень высокое напряжение, но сама по себе давала небольшой заряд. Лейденская банка позволяла некоторое время его накапливать, а затем высвобождать за очень короткий промежуток.

Вскоре конструкцию упростили. Вместо воды внутреннюю поверхность банки стали покрывать металлической фольгой. Такое же покрытие появилось снаружи. Металлический стержень через цепочку или контакт соединялся с внутренней обкладкой. В таком виде лейденская банка уже почти буквально напоминает современный конденсатор, только его пластины согнуты вокруг стеклянного цилиндра.

Самое интересное выяснилось благодаря опытам Бенджамина Франклина.

Поначалу многие думали, что электричество хранится прежде всего в воде внутри сосуда. Франклин зарядил банку, вылил воду в другую ёмкость и проверил результат. Новая банка с этой водой ожидаемого заряда не получила. Зато если в первоначальный стеклянный сосуд налить свежую воду, электрические свойства возвращались.

Вывод был неожиданным: секрет находился не в самой воде.

Франклин показал, что важны две проводящие поверхности по обе стороны изолятора. В современном описании энергия конденсатора связана с электрическим полем между обкладками, а стекло работает как диэлектрик и поляризуется под действием этого поля. Поэтому баночная форма вообще оказалась необязательной. Франклин экспериментировал с плоскими стеклянными пластинами, покрытыми металлом с обеих сторон, — принцип продолжал работать.

Так стеклянная банка начала превращаться в самостоятельный электрический элемент.

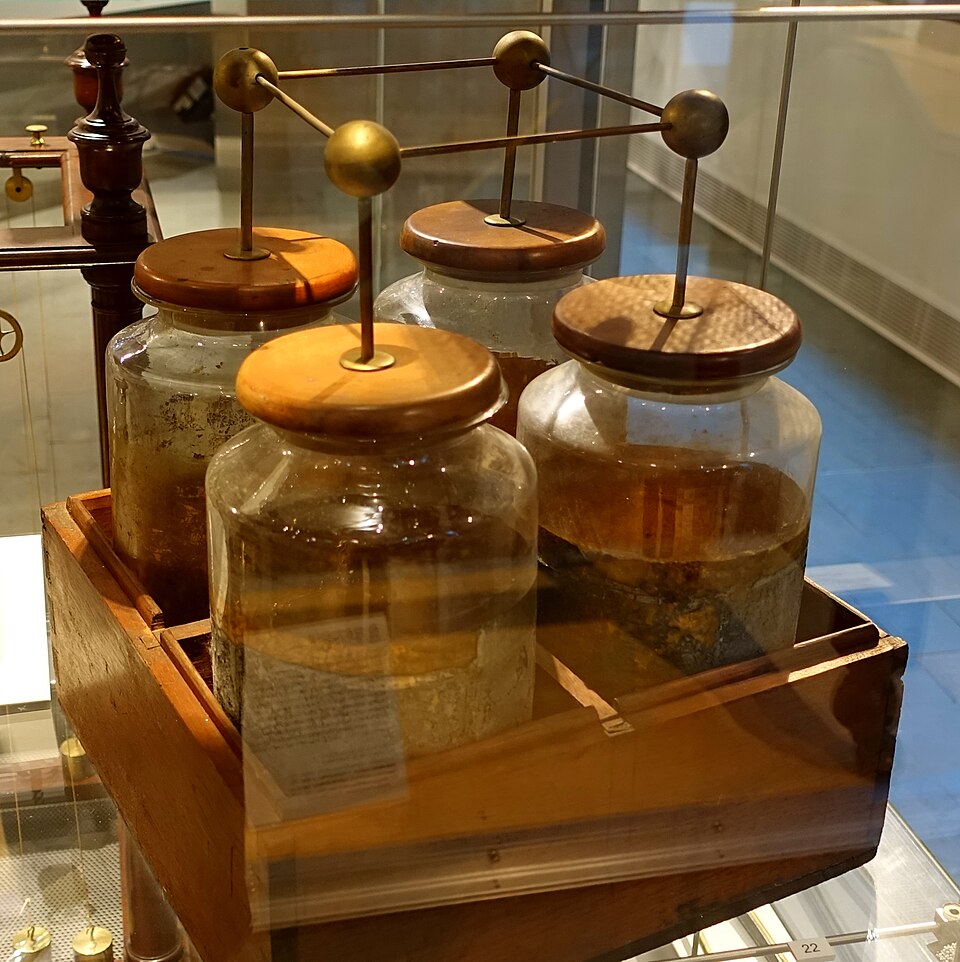

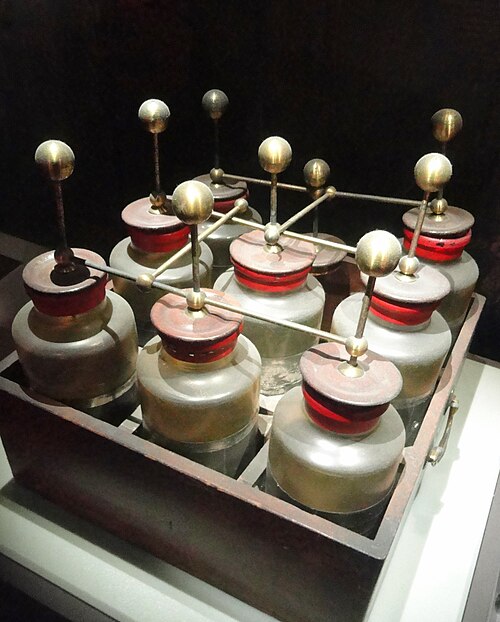

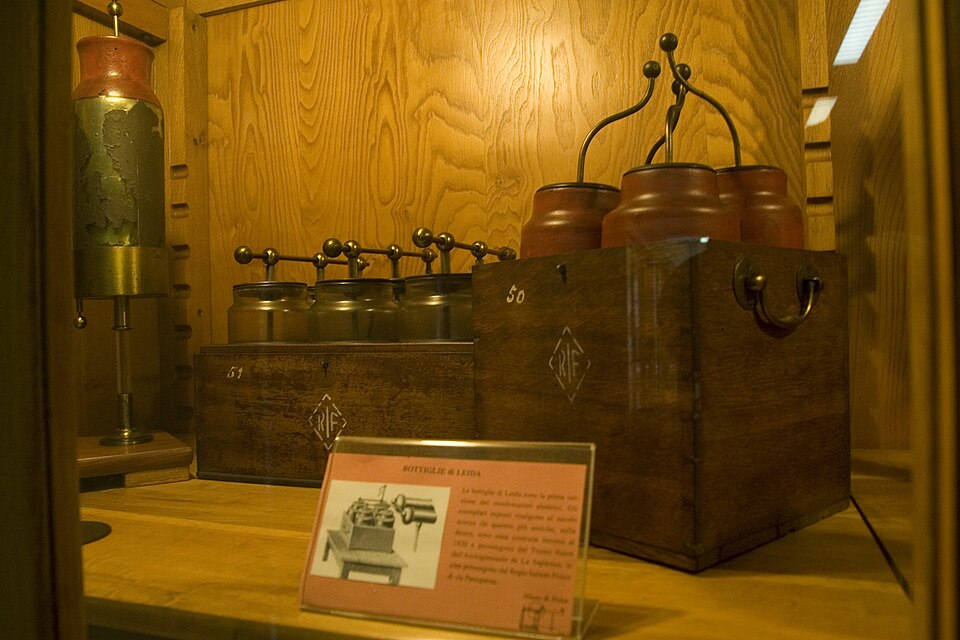

Возможность запасать заряд сразу изменила характер экспериментов. Теперь электричество можно было сначала накопить, а затем использовать в нужный момент. Несколько лейденских банок соединяли вместе, увеличивая доступный заряд. Франклин назвал такую группу «battery» — по аналогии с артиллерийской батареей, где несколько пушек действуют совместно.

Тогда это слово ещё не означало привычный химический аккумулятор. В электрическом смысле «батареей» первоначально могла быть именно группа соединённых лейденских банок.

Устройство быстро стало звездой публичной науки XVIII века. Французский физик Жан-Антуан Нолле устраивал демонстрации, в которых разряд проходил через длинную цепь людей, державшихся за руки. Зрителей поражало, что участники реагировали почти одновременно. Электричество впервые можно было не только получить маленькой искрой, но и накопить в количестве, достаточном для действительно заметного эффекта.

Однако у лейденской банки была куда более серьёзная судьба, чем роль научного аттракциона.

В XIX веке конденсаторы начали применять в электрических и телеграфных опытах. Позднее они оказались нужны в радиотехнике, генераторах высокого напряжения и передатчиках. Даже первые мощные системы беспроводной связи использовали большие лейденские банки для накопления энергии перед разрядом.

Конструкция постепенно менялась. Стекло заменяли бумагой, слюдой, керамикой, пластиками и другими диэлектриками. Металлические поверхности сворачивали в рулоны, делали многослойными, уменьшали до размеров, которые уже невозможно сравнить с банкой.

Но логика осталась той же: два проводника находятся рядом, прямому прохождению тока между ними мешает изолирующий материал, а электрическая энергия может накапливаться в созданном между ними поле.

Сегодня конденсаторы прячутся почти в любой электронике — от блока питания и телевизора до смартфона. Они сглаживают напряжение, фильтруют сигналы, задают временные интервалы и быстро отдают запасённую энергию там, где это необходимо.

Поэтому лейденская банка была важна не просто как первый способ получить особенно сильный электрический удар. Она впервые дала исследователям возможность обращаться с зарядом как с чем-то, что можно накопить, удержать и использовать позже.

Самое забавное, что изобретатели сначала искали способ спрятать электричество в воде. А в результате обнаружили принцип, который два с половиной столетия спустя продолжает работать внутри электронных устройств — только стеклянная банка давно исчезла.
