Почему на старых телевизорах после выключения оставалась светящаяся точка

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

У старых телевизоров был свой маленький финальный спектакль. Щёлкала кнопка питания, звук обрывался, изображение будто стягивалось внутрь экрана — и в центре на несколько секунд оставалась яркая белая, зеленоватая или цветная точка. Иногда она медленно тускнела, иногда вспыхивала особенно сильно, а у некоторых аппаратов перед исчезновением превращалась в короткую полоску. Для ребёнка это выглядело почти мистикой: телевизор уже выключен, а экран словно не хочет сдаваться.

Никакой мистики, конечно, не было. Но причина этого эффекта хорошо показывает, насколько «живой» машиной был кинескопный телевизор.

Автор: YandexART Источник: ya.ru

Внутри кинескопа изображение не существовало целиком, как картинка на современном дисплее. Его рисовал очень быстрый поток электронов. Электронная пушка в задней части трубки формировала тонкий луч, который разгонялся высоким напряжением и попадал на слой люминофора с внутренней стороны экрана. Там, куда ударяли электроны, возникало свечение. Чтобы зритель видел не одну точку, а целый кадр, луч непрерывно отклонялся магнитными катушками: бегал слева направо, строка за строкой, сверху вниз десятки раз в секунду.

Пока телевизор работал, всё это хозяйство существовало в строгом ритме. Электронная пушка давала луч, строчная и кадровая развёртки гоняли его по экрану, высоковольтная часть обеспечивала разгон электронов. Но при выключении эти узлы прекращали работу не одновременно.

Вот здесь и рождалась знаменитая точка.

Ток в отклоняющих катушках мог исчезнуть почти сразу. Луч переставал бегать по экрану и возвращался туда, куда естественно попадает без отклонения, — примерно в центр кинескопа. Однако сам электронный поток в эту секунду ещё не обязательно исчезал. Катод электронной пушки был раскалён и остывал не мгновенно, поэтому некоторое время продолжал испускать электроны. Кроме того, в высоковольтных цепях и конденсаторах оставался запас энергии. Получалась странная ситуация: телевизор уже выключили, развёртка уже умерла, а луч ещё существует.

Вместо того чтобы распределять свою энергию по всей площади экрана, он теперь бил почти в одно место.

Люминофор в центре начинал светиться особенно ярко. Затем катод остывал, остаточные напряжения падали, электронный поток слабел — и точка постепенно растворялась в темноте. Поэтому объяснение «это просто люминофор продолжал светиться» верно лишь отчасти. Послесвечение люминофора действительно существовало, но яркая центральная точка часто поддерживалась именно остаточным электронным лучом уже после исчезновения развёртки.

Иногда выключение выглядело ещё эффектнее. Изображение сначала сжималось по вертикали или горизонтали, превращалось в яркую линию и только потом — в точку. Это означало, что одна система отклонения прекращала работу раньше другой. Если первой исчезала кадровая развёртка, изображение могло собраться в горизонтальную полосу; если раньше сдавалась строчная — в вертикальную. После остановки обеих развёрток оставался один светящийся участок.

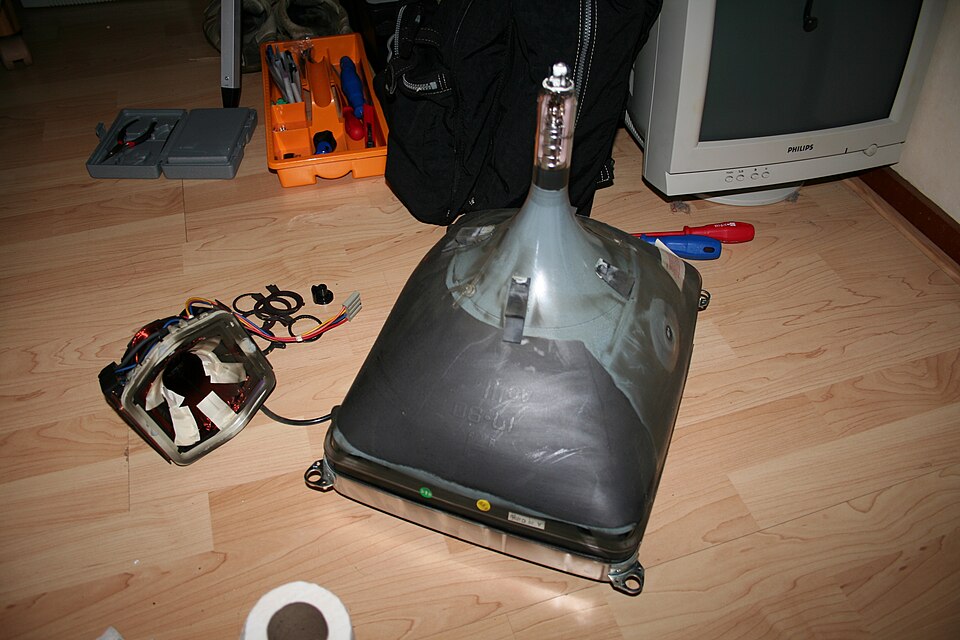

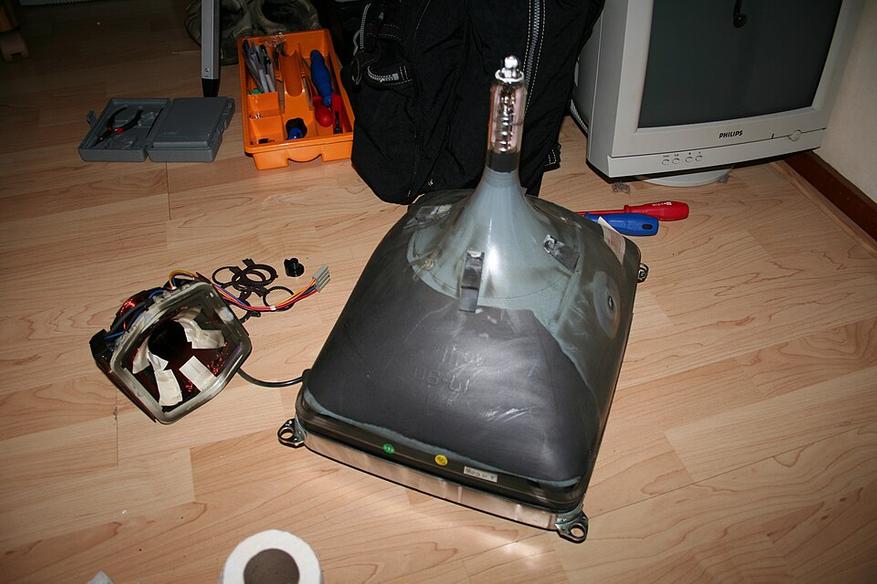

Автор: Peter Hebels Источник: commons.wikimedia.org

У цветных кинескопов картина могла быть ещё занятнее. Там работали три электронные пушки — для красной, зелёной и синей составляющих изображения. Остаточные режимы у них не всегда исчезали совершенно одинаково, поэтому финальная точка могла иметь зеленоватый, синий, красноватый или почти белый оттенок. В отдельных телевизорах она расплывалась в небольшое пятно: вместе с основными напряжениями менялись и условия фокусировки луча.

Для кинескопа такой эффект был не только красивым, но и потенциально вредным. Пока развернутый растр распределял электронный поток по огромному числу точек экрана, нагрузка на конкретный участок была небольшой. Но если достаточно сильный луч надолго остановить в центре, люминофор можно было постепенно повредить. У старых аппаратов после многолетней эксплуатации действительно мог появляться заметный след в середине экрана.

Поэтому инженеры старались сделать так, чтобы при выключении луч гас раньше, чем исчезнет отклонение, либо чтобы остаточный заряд разряжался достаточно быстро. В более совершенных схемах применялись цепи гашения: они запирали кинескоп в момент отключения питания и не давали электронному пучку прожигать одну точку. Именно поэтому на сравнительно поздних ЭЛТ-телевизорах знаменитый светящийся «последний пиксель» встречался уже гораздо реже.

Есть в этом эффекте и забавная историческая деталь. Сегодня выключение экрана происходит почти без церемоний: картинка просто исчезает. Кинескоп же физически показывал зрителю, как прекращают работу его внутренние системы. Сначала пропадал звук, затем рушилась развёртка, остаточная энергия ещё несколько мгновений удерживала электронный луч, и последний кусочек света собирался в центре стеклянного экрана.

Поэтому та самая точка была не призраком изображения и не «зарядом, оставшимся в стекле». Это был короткий финал работы электронно-лучевой трубки — момент, когда одна часть телевизора уже остановилась, а другая ещё несколько секунд продолжала жить.

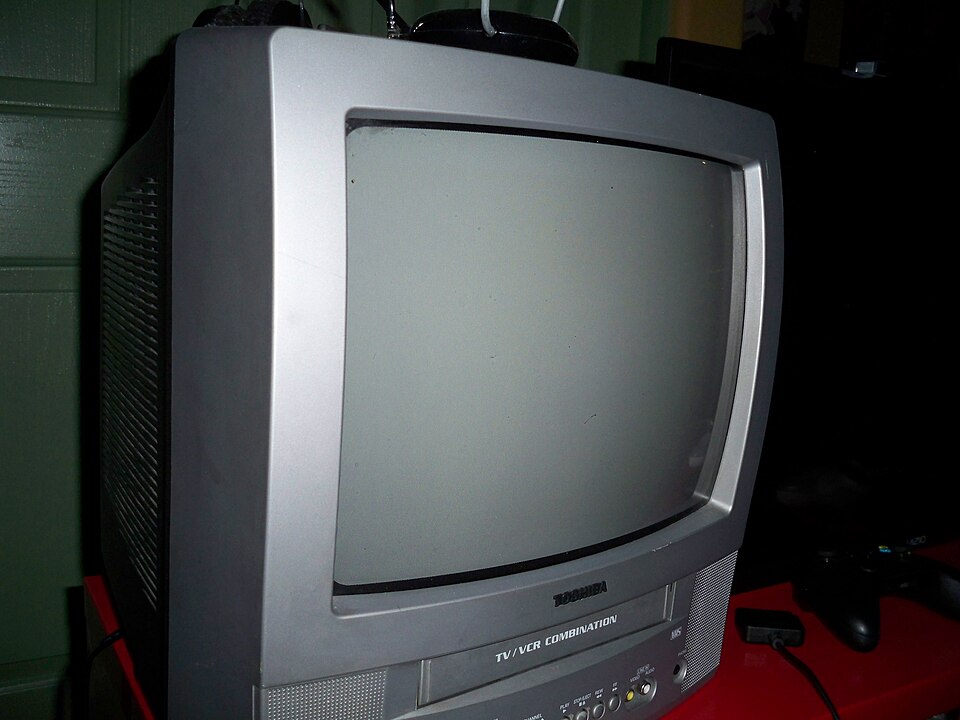

Автор: C.M.B. Источник: commons.wikimedia.org
