Новинки MSI, часть первая: материнские платы на чипсете AMD X570

2-го июля 2019 года в городе Жирона, Испания компания MSI рассказала представителям массмедиа и торговли о своих новинках. Основное внимание было уделено материнским платам на чипсете AMD X570.

Ассортимент материнских плат MSI на чипсете X570 широкий, но об этом и сегментировании чуть позже. Сначала уделим внимание новшествам и особенностям чипсета и самих плат. Одним из главных нововведений в X570 является поддержка шины PCI Express 4.0, пропускная способность которой удвоена по сравнению с предыдущей версией PCI Express 3.0 и на 16-ти линиях достигает 64 ГБ/с.

Вопрос в том, как задействовать такую скорость и получить реальное преимущество? Ощутимого прироста FPS в играх в случае видеокарт с увеличением пропускной способности шины не наблюдается:

Однако в случае скоростных SSD уже появляется весьма существенная разница:

Сверхвысокие скорости требуют дополнительных мер по обеспечению стабильной работы в далеко не всегда идеальных условиях реальной эксплуатации. Матерински платы MSI на чипсете X570 имеют печатные платы серверного качества исполнения, что позволяет улучшить качество сигнала (снизить скорость затухания), повысить сопротивление деформациям (используется более плотное переплетение волокон) и нагреву.

Чипсет X570 – это весьма горяча штучка, поэтому для его охлаждения применяется специально разработанный радиатор FROZR, на котором установлен вентилятор с крыльчаткой в 45 мм, вращающейся в двух шариковых подшипниках.

Пользователю доступен выбор режимов работы вентилятора на чипсете, при этом в случае не очень высокой температуры (ниже 50 или 70 градусов) система охлаждения может работать в пассивном режиме.

Лучшему охлаждению компонентов материнской платы также способствует увеличенный радиатор у планки портов ввода-вывода:

Этот радиатор, отдельный радиатор VRM и радиатор чипсета соединяет удлиненная тепловая трубка, что способствует выравниванию температурных градиентов и снижению вероятности перегрева отдельных участков платы:

Отдельное внимание уделяется охлаждению SSD, установленных в разъемы M.2, что особенно важно в случае скоростных SSD PCI Express 4.0. MSI дает пользователю возможность охлаждать SSD с помощью двухсторонних радиаторов. Такое охлаждение заметно снижает температуру SSD:

И даже в отличие от фирменных радиаторов от производителей SSD обеспечивает отсутствие троттлинга:

Снижению температуры SSD также способствует работающий вентилятор на радиаторе чипсета:

Отметим, что доступные варианты систем охлаждения зависят от конкретной модели материнской платы.

Не меньше, чем охлаждению, уделяется внимание и стабильности питания. Не секрет, что потребление процессоров может в разы превышать такую весьма условную характеристику, как TDP, особенно, если процессор разогнан. Поэтому топовые материнские платы должны иметь хороший запас по обеспечению стабильного питания высокой мощности. Рассмотрим особенности питания в случае материнской платы серии MEG, в которой применяется 18-канальная система питания и два 8-контактных выделенных разъема питания:

14 каналов выделены для обеспечения 14-фазного питания центрального процессора:

и еще 4 канала – для 4-фазного питания чипсета:

Это позволяет снизить пульсации как в простое:

Так, что более важно, и под нагрузкой:

Ответ на вопрос, зачем нужно использовать два процессорных разъема питания, ведь в теории и одного достаточно, дают теплоснимки. На них видно, что под нагрузкой температура одного разъема достигает более 80 градусов, что может отрицательно сказаться на работоспособности плат, особенно в долгосрочной перспективе. Тогда как температура в случае двух разъемов едва превышает некритичные 60 градусов:

Разумеется, не оставлен без внимания и вопрос разгона. Для энтузиастов этого дела есть технология MSI OC Engine 2 (внешний генератор тактовой часты), двойной BIOS, индикатор кодов загрузки (сегментный или просто в виде нескольких светодиодов), точки для замера напряжения и даже поворотный переключатель профилей разгона, позволяющий менять настройки просто движением руки.

После случаев, выявивших не самую высокую совместимость материнских плат MSI с памятью DDR3 (это признает сама компания), для улучшения стабильности работы с памятью DDR4 в конструкцию плат были внесены изменения. В частности укороченные дорожки, отделенные от других компонент:

Дополнительно проводится постоянное тестирование на совместимость с модулями от различных производителей в различных конфигурациях заполнения разъемов. Для плат на чипсете X570 в 2019 году уже протестировано более 1200 модулей и работа продолжается:

В случае плат на X570 компания MSI выбрала последовательное соединение разъемов DIMM, что ускоряет работу с двумя модулями и лучше для разгона, в сравнении с разветвленным соединением:

Платы MSI поддерживают профили настроек A-XMP, что упрощает разгон памяти:

Впрочем, сам по себе разгон памяти после некоторого предела уже не дает существенного роста производительности и интересен, скорее, только с точки зрения установки новых рекордов:

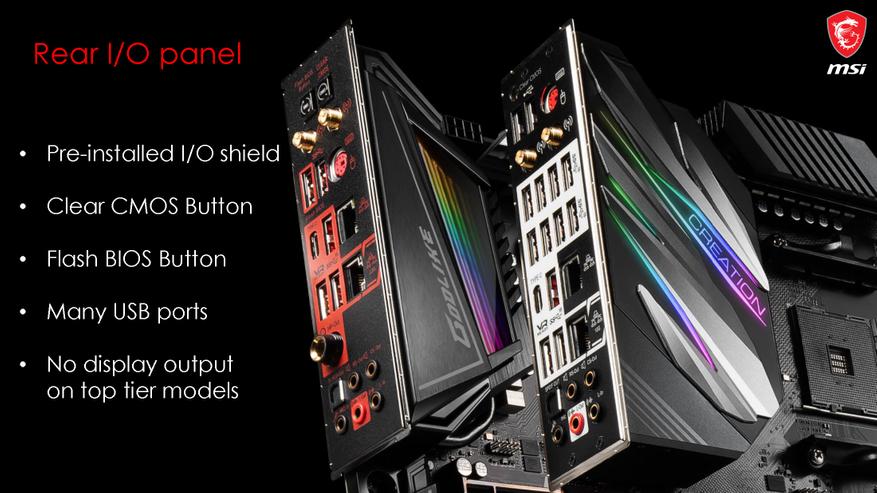

В зависимости от моделей материнские платы MSI на чипсете X570 могут иметь предуставленную заглушку портов ввода-вывода, на которой могут размещаться кнопки очистки CMOS, перепрошивки BIOS, и которые могут быть лишены видеопорта (все равно на игровые платы ставят дискретные видеокарты, лучше уж увеличить количество портов USB):

На этих платах могут быть уставлены 1, 2,5 и даже 10 Гб сетевые адаптеры, а также беспроводные адаптеры Wi-Fi или Wi-Fi 6. Фирменная технология Killer повышает приоритет игрового трафика и может заставить работать ПК в качестве с точки доступа, расширяющей покрытие Wi-Fi:

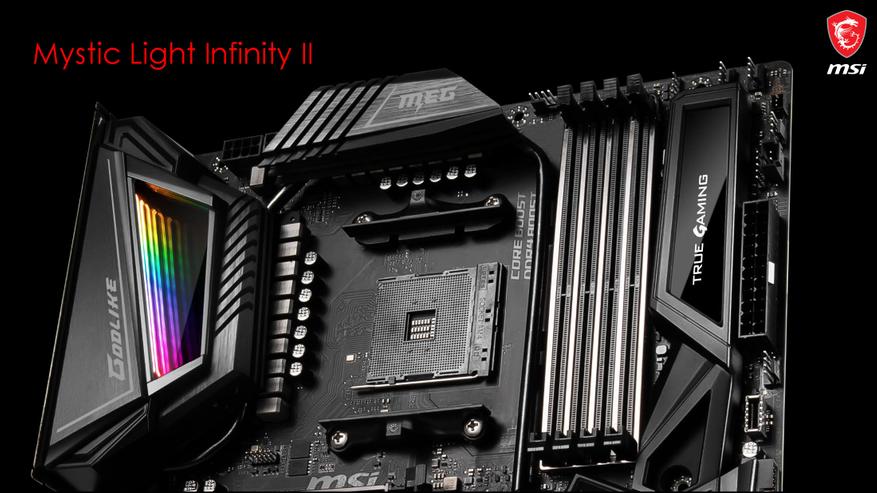

В случае игровых моделей не обошлось без вездесущей цветной и многозонной подсветки с фирменным названием Mystic Light Infinity II:

Красочно подсвечиваются сами платы, а для расширения подсветки на другие компоненты ПК можно задействовать разъемы трех видов:

На топовой плате Godlike в дополнение ко всему есть OLED-дисплей, на который можно выводить диагностическую информацию или анимированное изображение, загружаемое пользователем.

Тема звука также раскрыта: это и специализированные аудиопроцессоры, высококачественные ЦАП-ы, золотые конденсаторы с теплым звуком и даже встречается 6,35 мм разъем для наушников:

Линейка материнских плат MSI разбита на пять сегментов:

В случае чипсета X570 серия Pro – это плата X5720-A без излишеств, просто для работы и самая дешевая:

Серия Prestige представлена платой Prestige X570 Creation. Это топовое изделие, ориентированное на создателей контента, оснащенное сетевым адаптером 10 Гб, Wi-Fi 6 и платой расширения для установки SSD Gen 4.

На продвинутых игроков ориентирована серия MPG (MSI Performance Gaming), состоящая из трех плат:

Те, кто не готов идти на компромиссы, оценят материнские платы серии MEG (MSI Enthusiast Gaming). Из двух представителей плата MEG X570 Godlike отличается расширенной комплектацией, OLED-дисплей и, разумеется, самой высокой ценой.

Игровых материнских плат серии MAG на чипсете X570 не представлено (пока?).

Для понимания того, сколько все это богатство может стоить, приведем европейские цены в евро:

-7 0 4725 13
