Обзор карманного микроскопа Svbony SV603: игрушка с большими возможностями

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Карманный микроскоп Svbony SV603 небольшого размера. В характеристиках заявлено увеличение до 120х. Из недостатков — это игрушка, так как заявленное увеличение вряд ли соответствует реальному и на объектах есть хроматические аберрации. Даже с имеющимися увидеть можно все в деталях.

Описание

Технические характеристики
Характеристика Значение
Название: Svbony SV603
Увеличение: 60х и 120х
Тип увеличения: Плавное
Вынос выходного зрачка: 10-14 мм
Поле зрения: 1,3-1,9 мм
Уровни света: 2 уровня
Питание: 1 ААА батарейка
Переключатель света: Кнопка
Размер: 40x25x89 мм
Вес: 33,5 г
Внешний вид

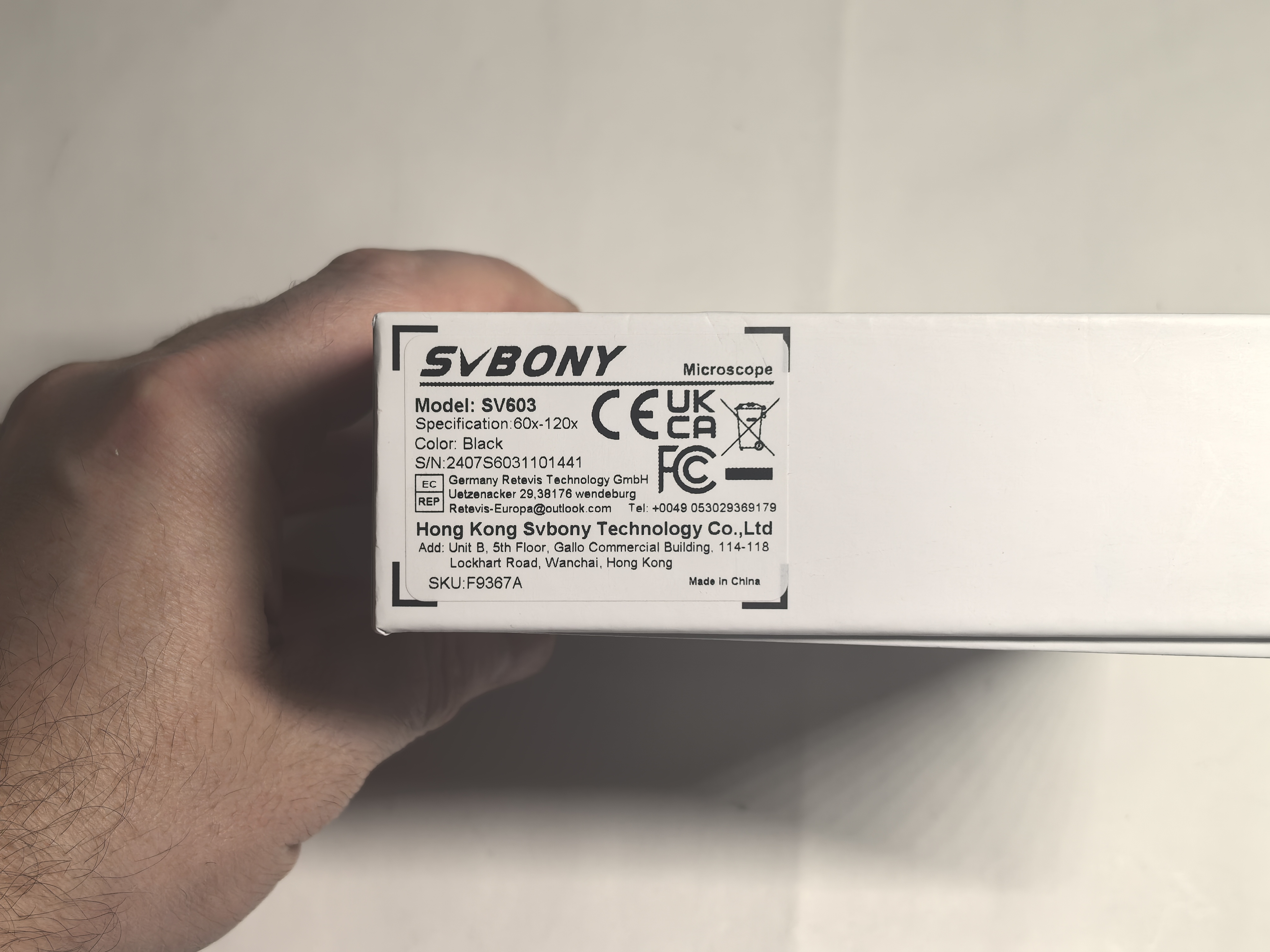

Товар находится в небольшой упаковке. На боковой стороне указаны технические характеристики. У микроскопа два режима с плавным переключением увеличения от 60 до 120 крат.

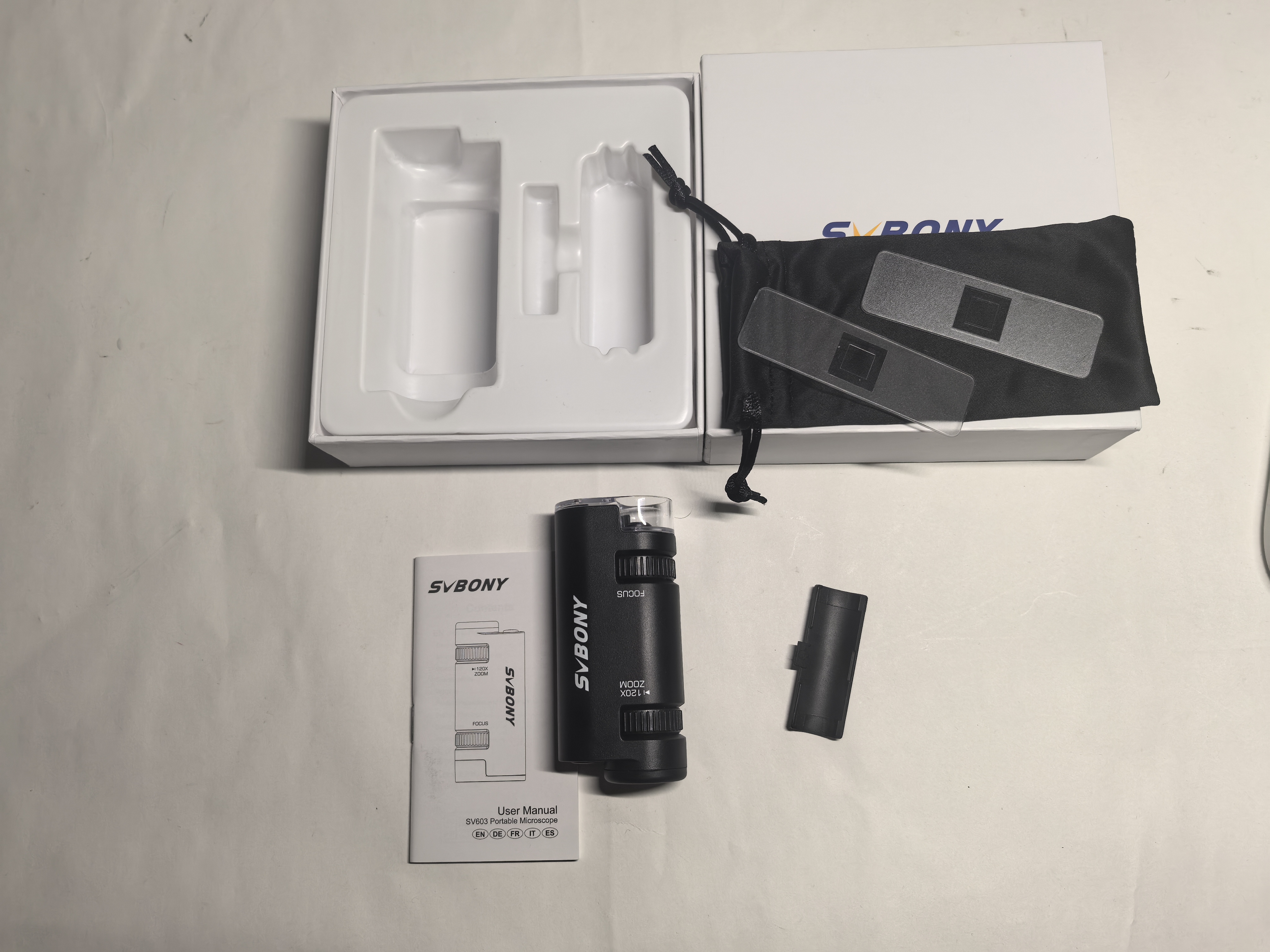

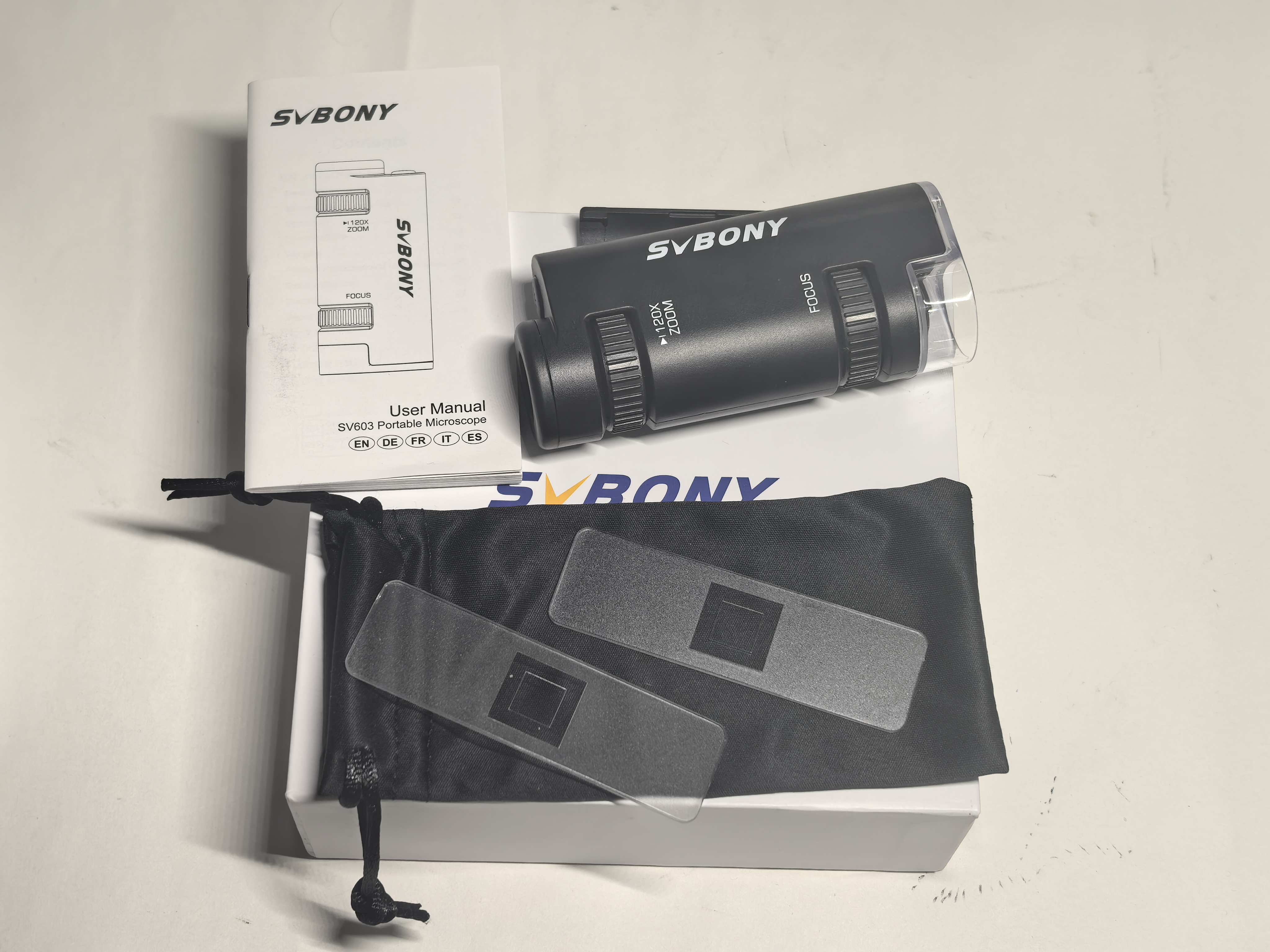

В комплект входит модель SV603, мешок для переноски, две пластмассовые пластины и инструкция. На пластины можно положить исследуемые предметы и смотреть на них через микроскоп. Она имеет углубление, поэтому объект надо прикрывать такой пластиной и наблюдать его в мелких деталях через товар.

Комплект поставки карманного микроскопа Svbony SV603
Комплект поставки карманного микроскопа Svbony SV603
Автор: square

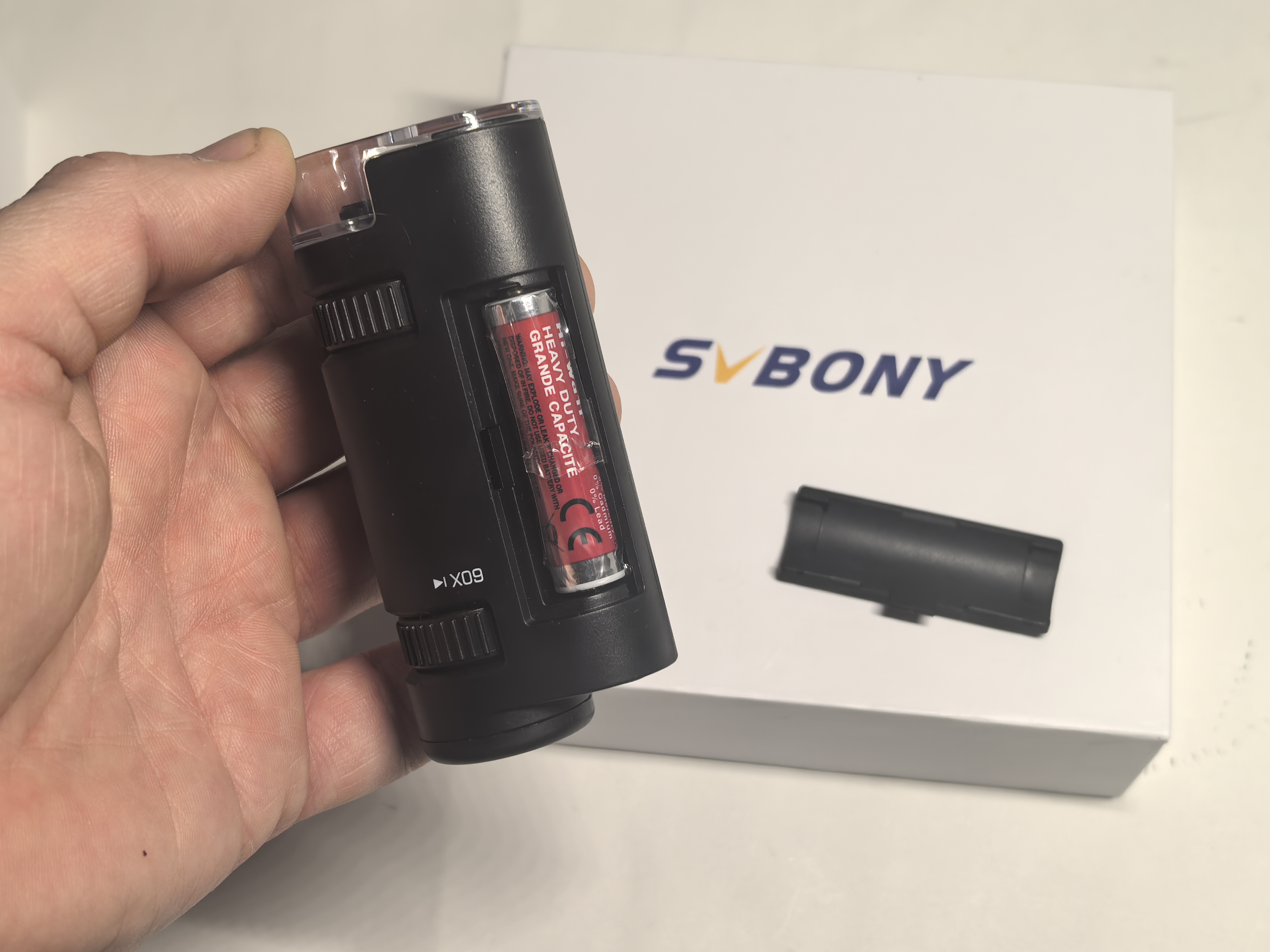

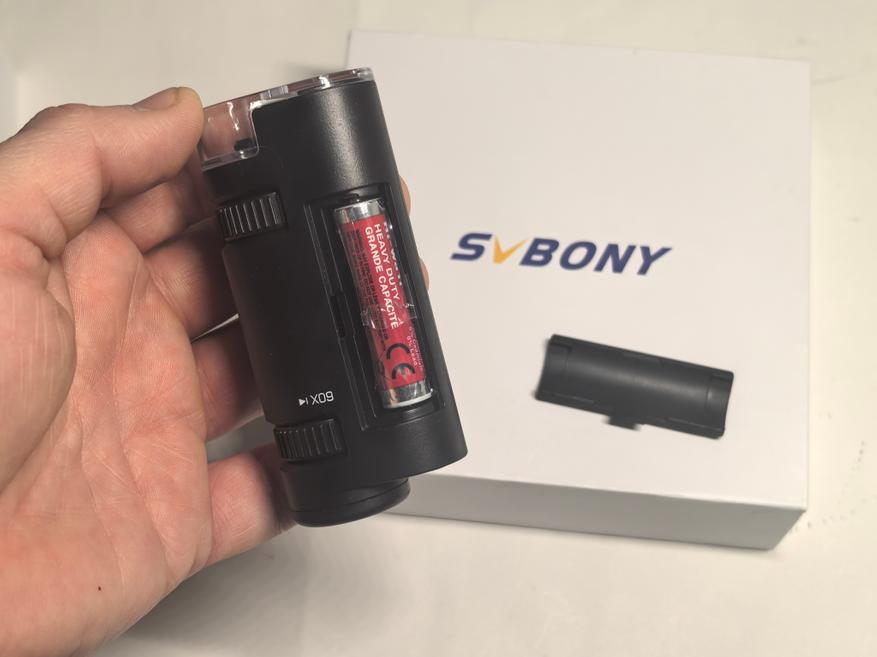

Работает товар от одной «мизинчиковой» батарейки. Я пока не высадил комплектную, но очень часто использую микроскоп. Смотрю на все и вся, можно сказать. Игрушка стоит того.

Разборка

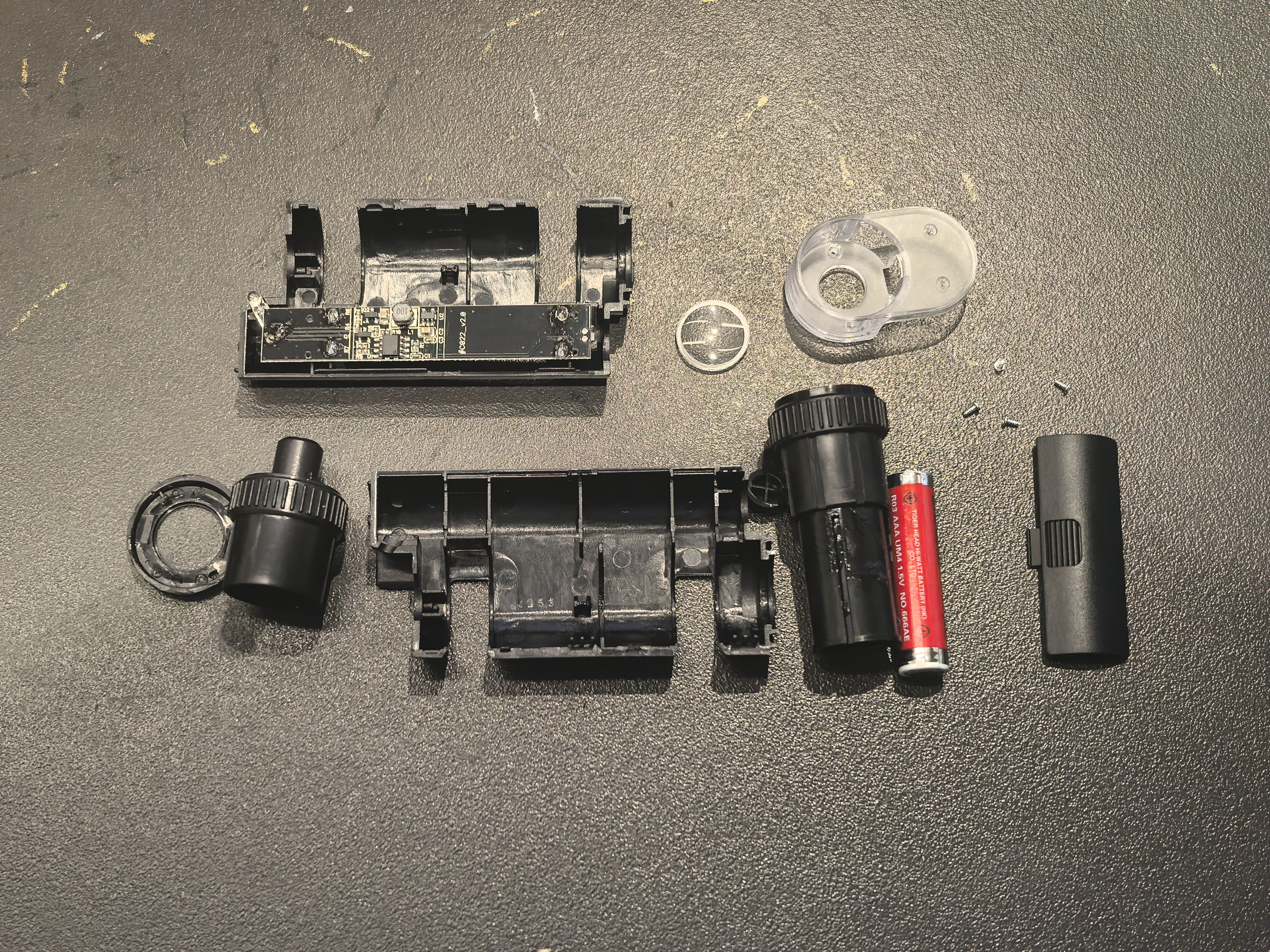

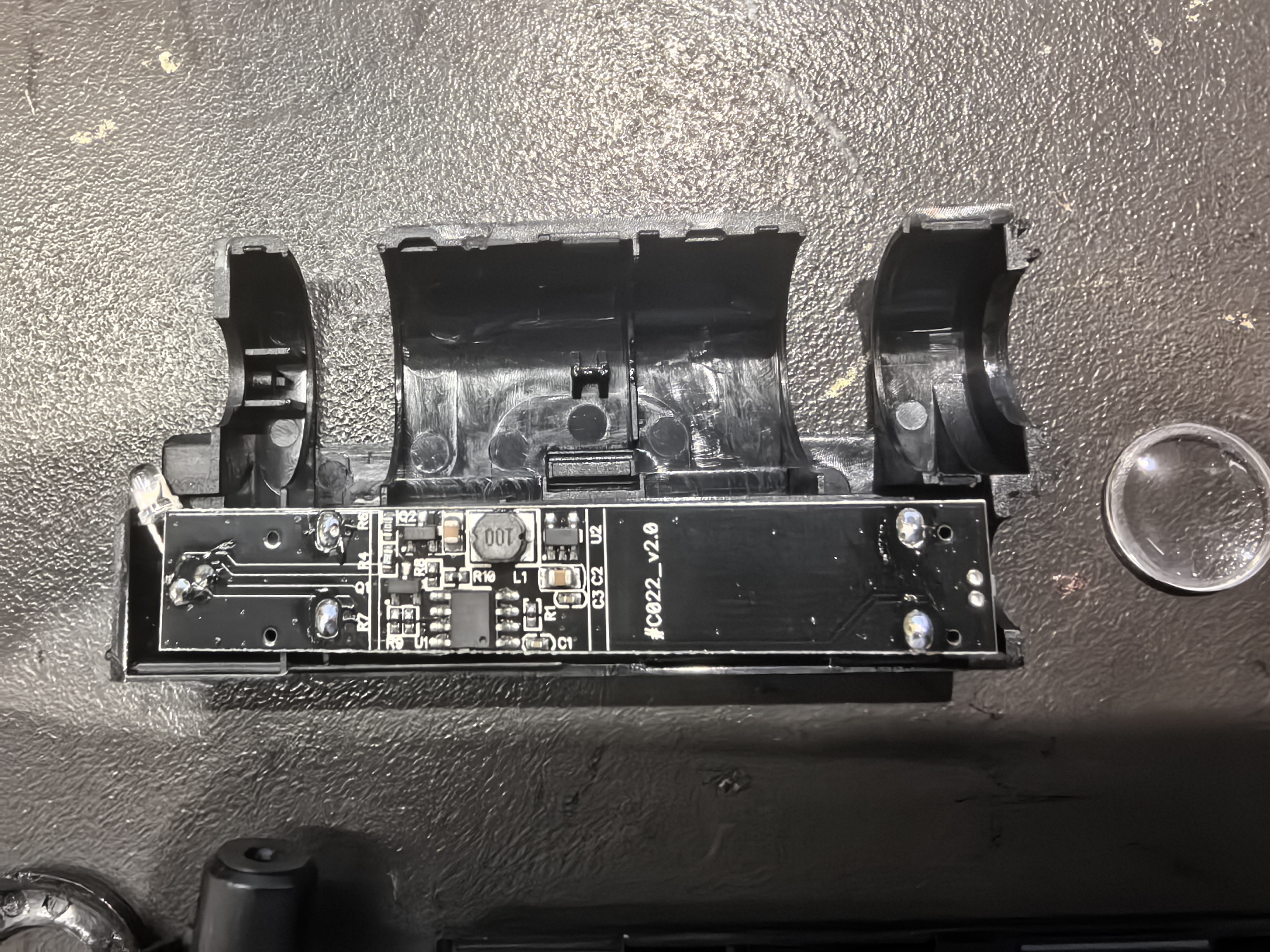

На фотографии показал разобранный SV603. Он состоит из платы, двух линз и корпуса. Корпус держится на защёлках и четырех шурупах.

Разобранный карманный микроскоп Svbony SV603
Разобранный карманный микроскоп Svbony SV603
Автор: square

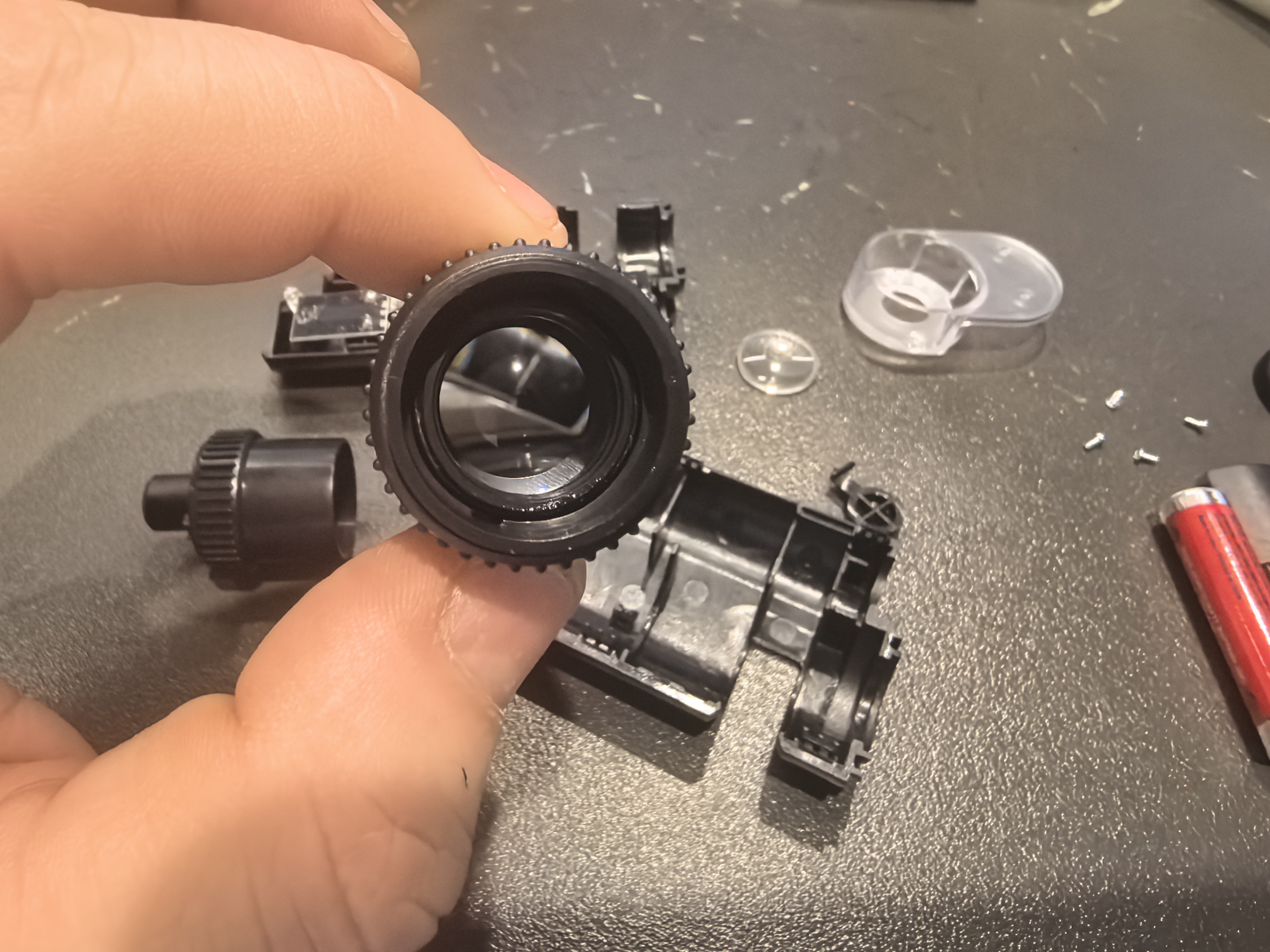

На следующих фотографиях показал плату и окуляр.

Оценка увеличения

Оценить увеличение у микроскопа можно по показателю окуляра и объектива. В SV603 две линзы, но на них нет обозначений для перемножения. Для наглядной оценки привел фотографии миллиметров на линейке. В первом положении видно немногим больше 2 мм, во втором — практически 2 мм.

Проделал то же самое, но сделал четыре рядом расположенных квадрата, каждый со стороной в 2 мм.

Квадрат со стороной в 4 мм
Квадрат со стороной в 4 мм
Автор: square

На первом увеличении виден один из четырех квадратов со сторонами. На второй фотографии виден один из четырех квадратов полностью. Получается, поле зрения на максимальном увеличении соответствует заявленному на минимальном (1,9 мм) и даже немного превышает его. Следовательно, можно сделать вывод, что реальное максимальное увеличение превышает 60 крат (минимально заявленное), но много меньше заявленных 120х. В итоге, в Svbony SV603 нет 120х. Оценить минимальное увеличение у меня не получилось, но поле зрение в нем больше 2 мм.

Для простоты понимания, далее в обзоре первое увеличение буду называть 60х, второе — 120х. Надо понимать, что максимальное не подтвердилось. Плохо ли это? Карманный микроскоп используется для простого наблюдения, поэтому рассчитывать на большую точность не стоит рассчитывать. На фотографиях в основной части будет видно, что есть хроматические аберрации.

Оценка яркости лампочки

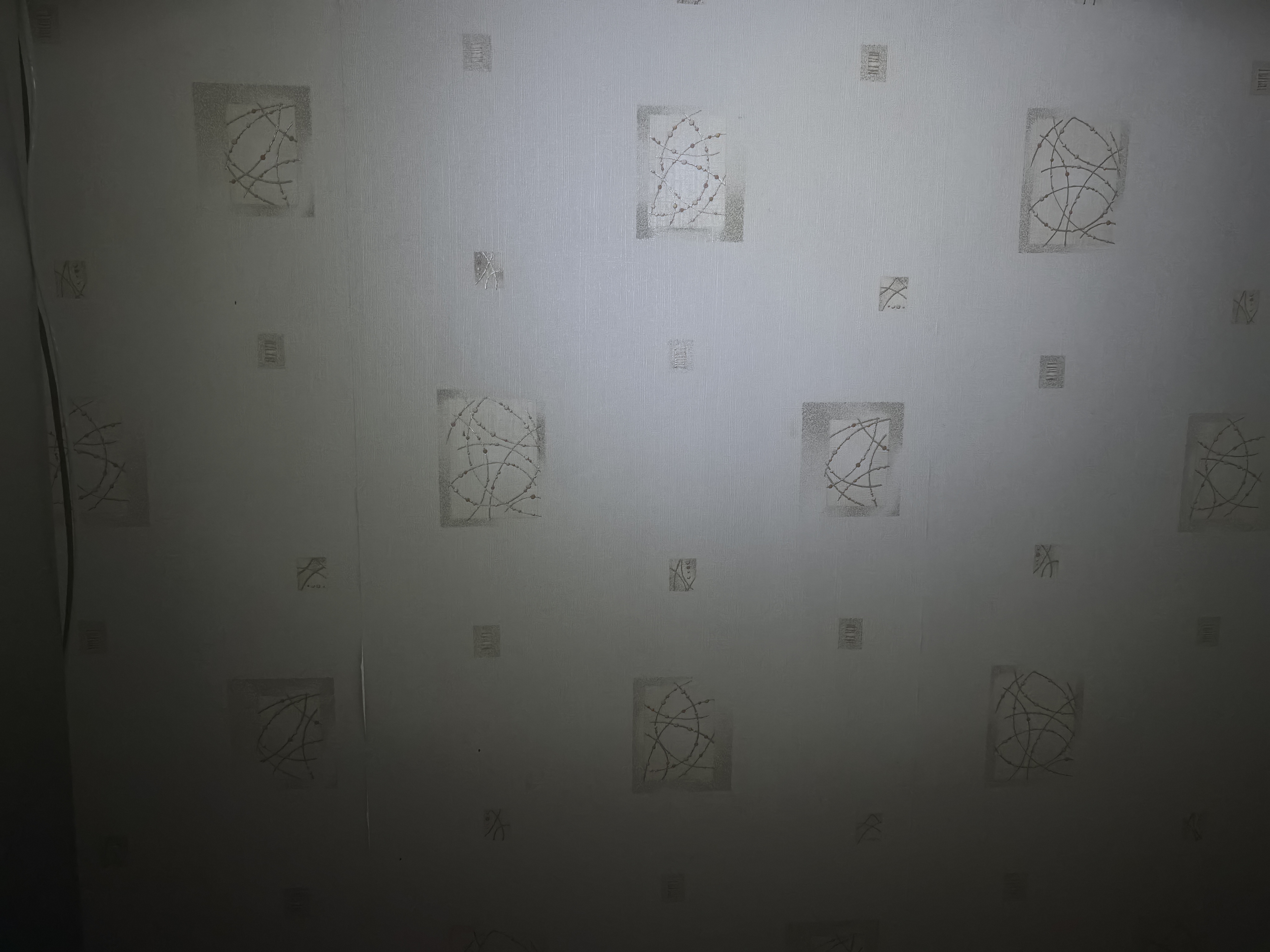

На двух фотографиях показал, как светит лампочка в двух режимах на расстоянии 1 м. При большом желании его можно использовать для поиска чего бы то ни было ночью или при недостаточном уровне света в помещении. Такая возможность не основная.

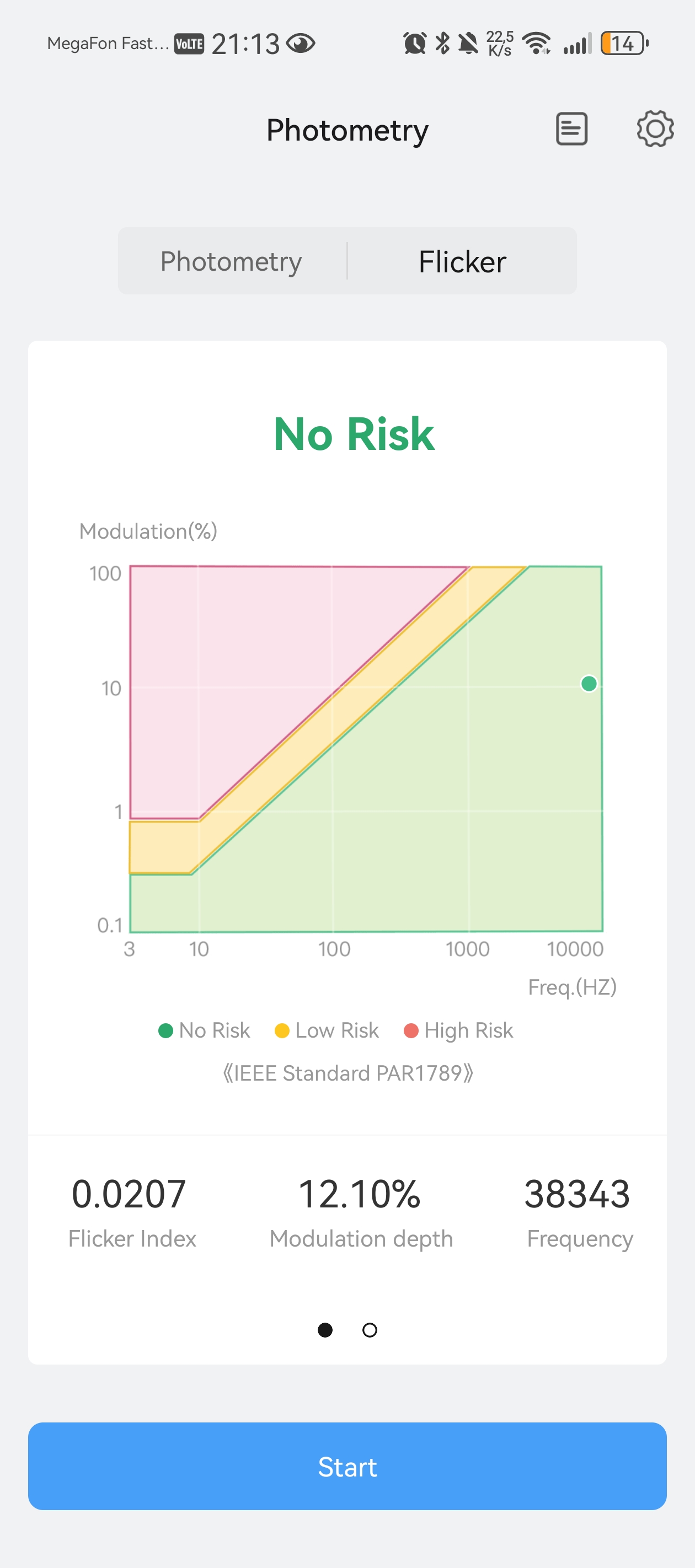

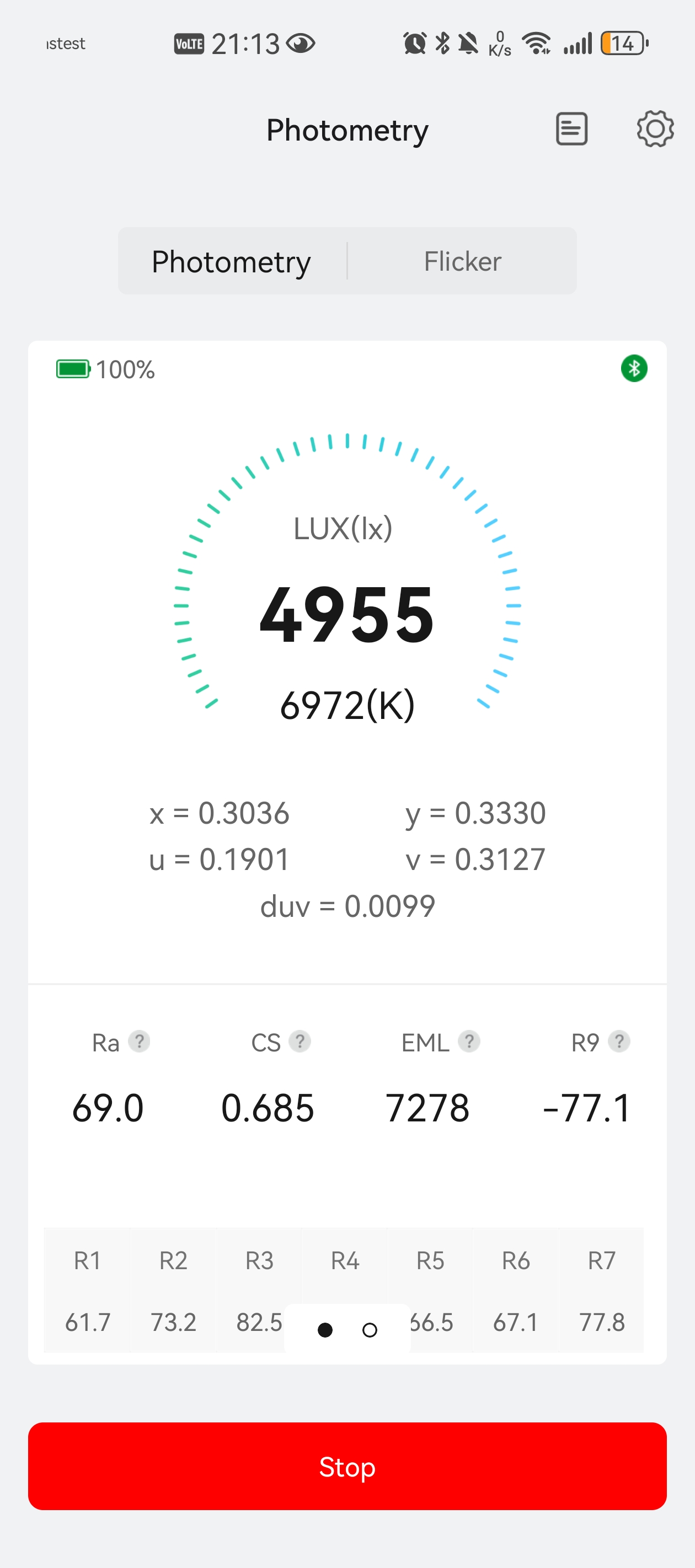

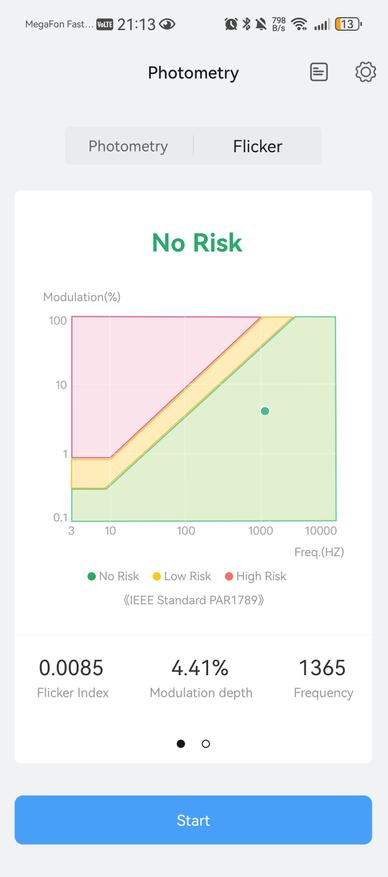

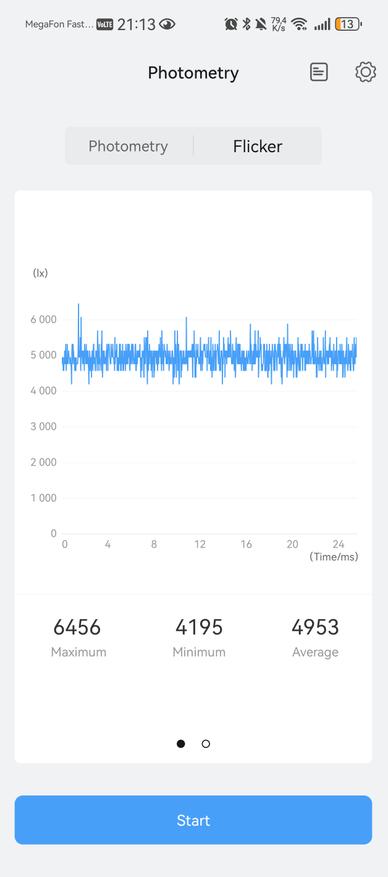

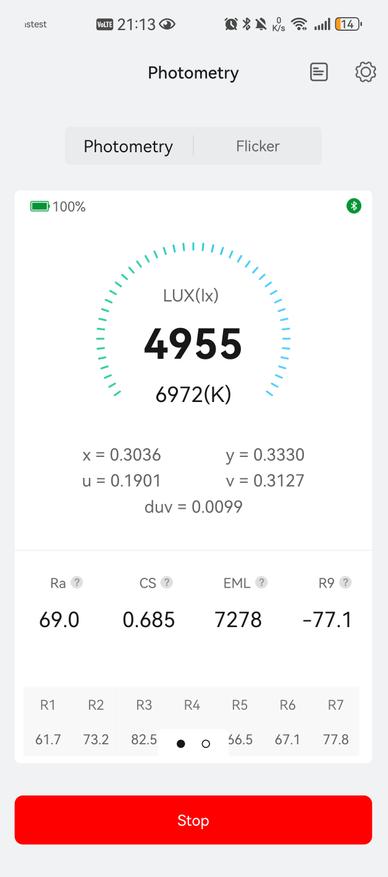

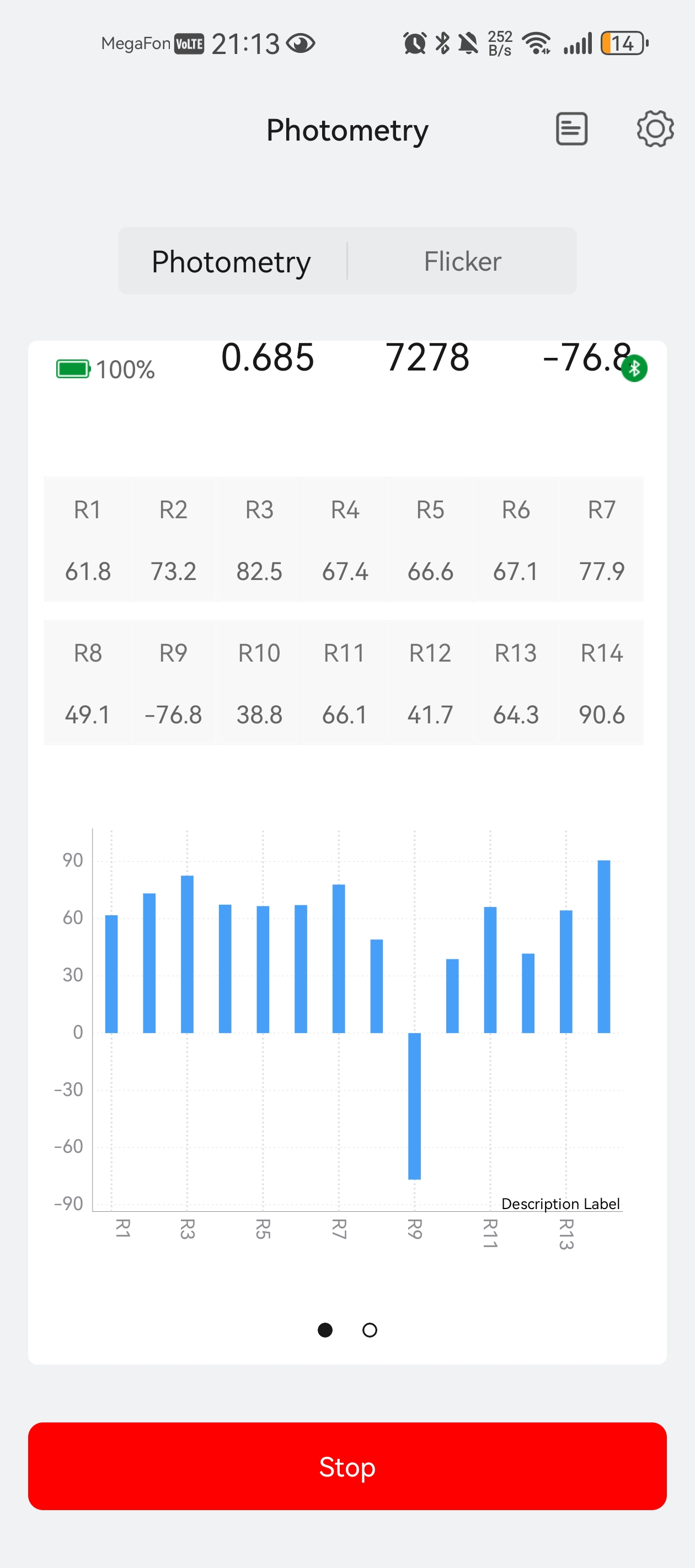

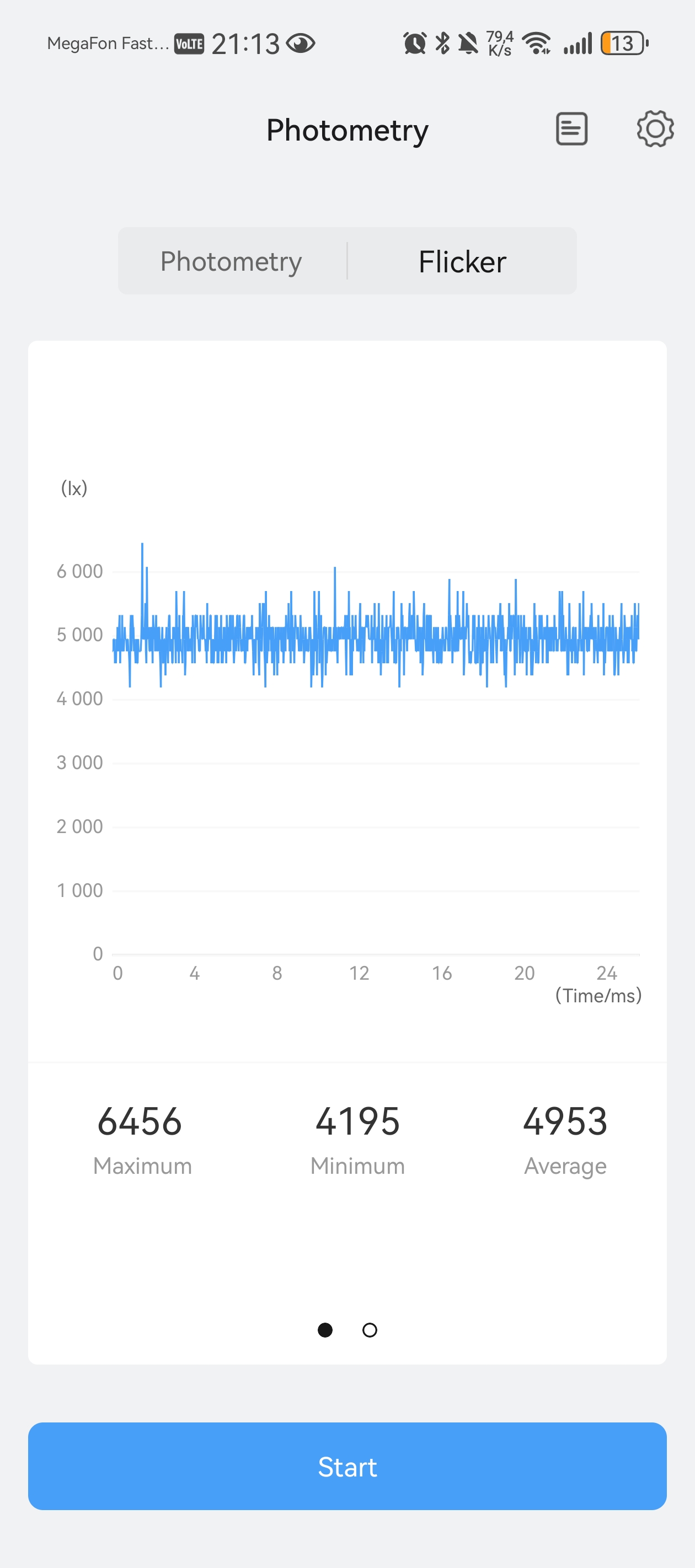

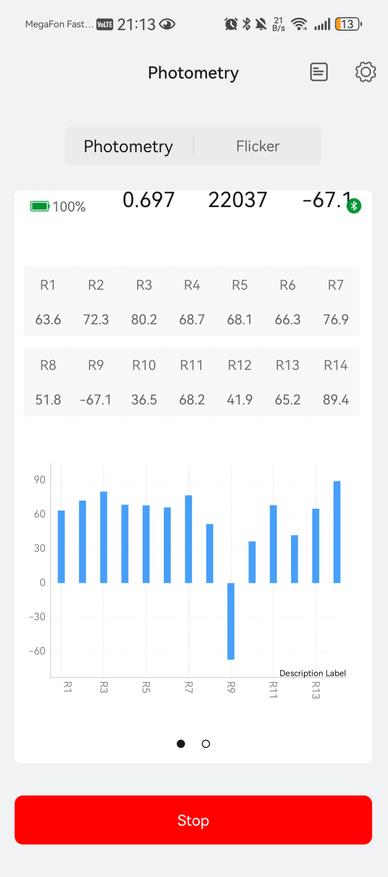

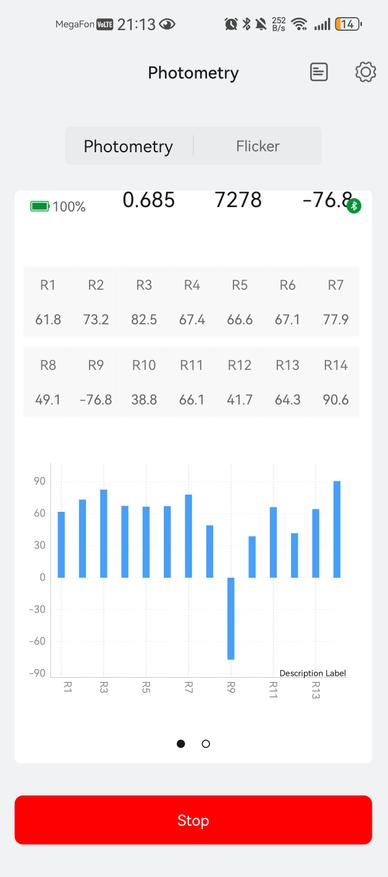

Ниже привел оценки первого (слабого) режима свечения. Оценка делалась при помощи Opple Light Meter 4. Освещенность оценена в 5000Лк, цветовая температура — 7000К в первом режиме.

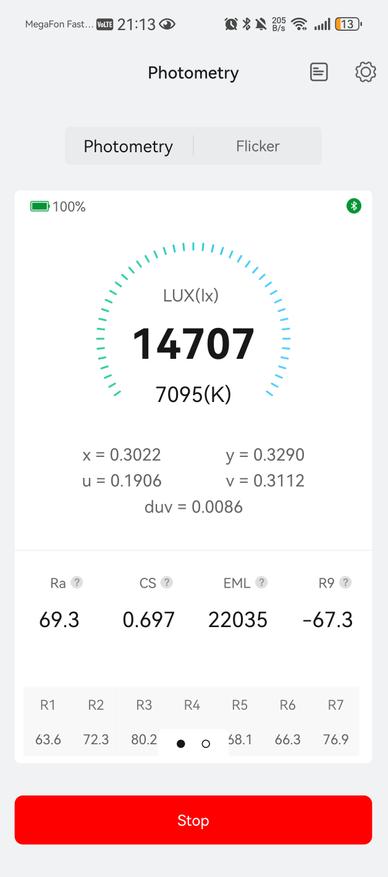

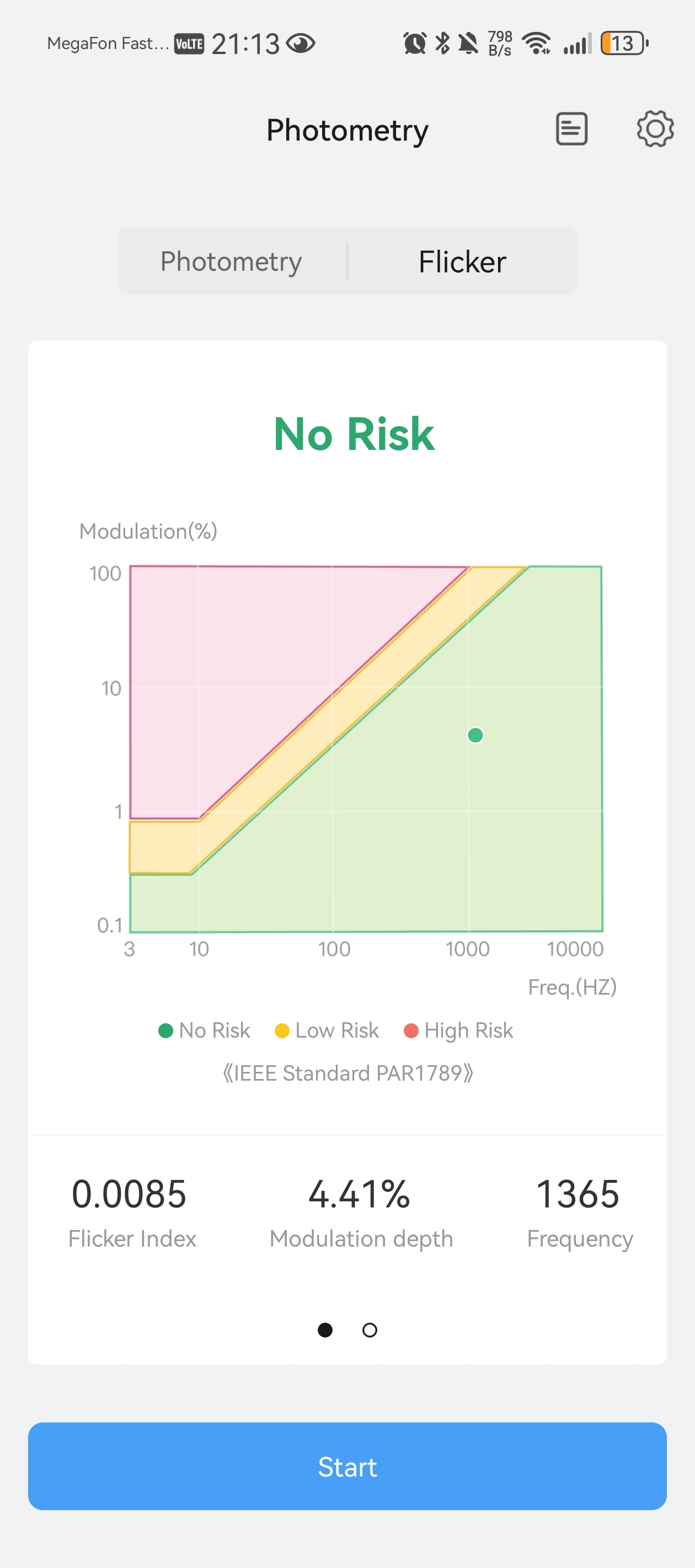

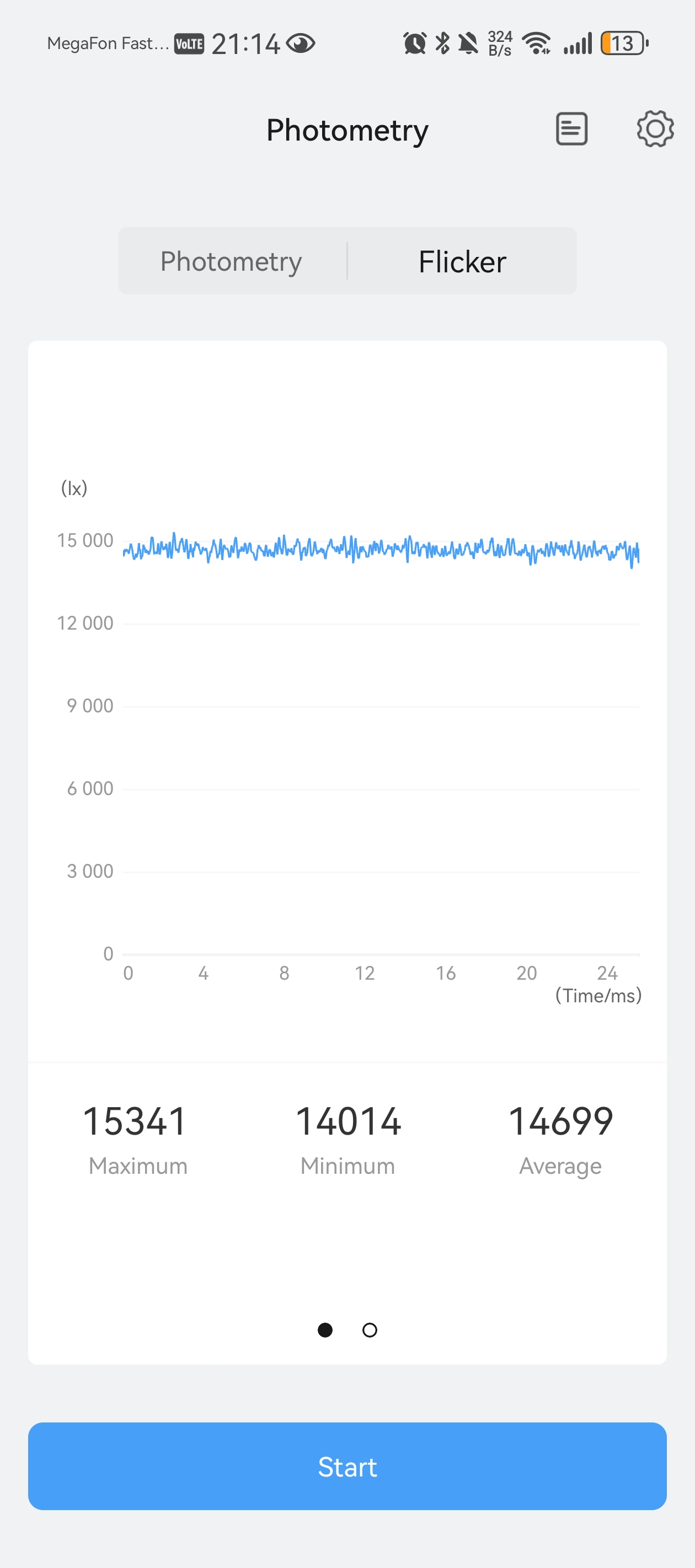

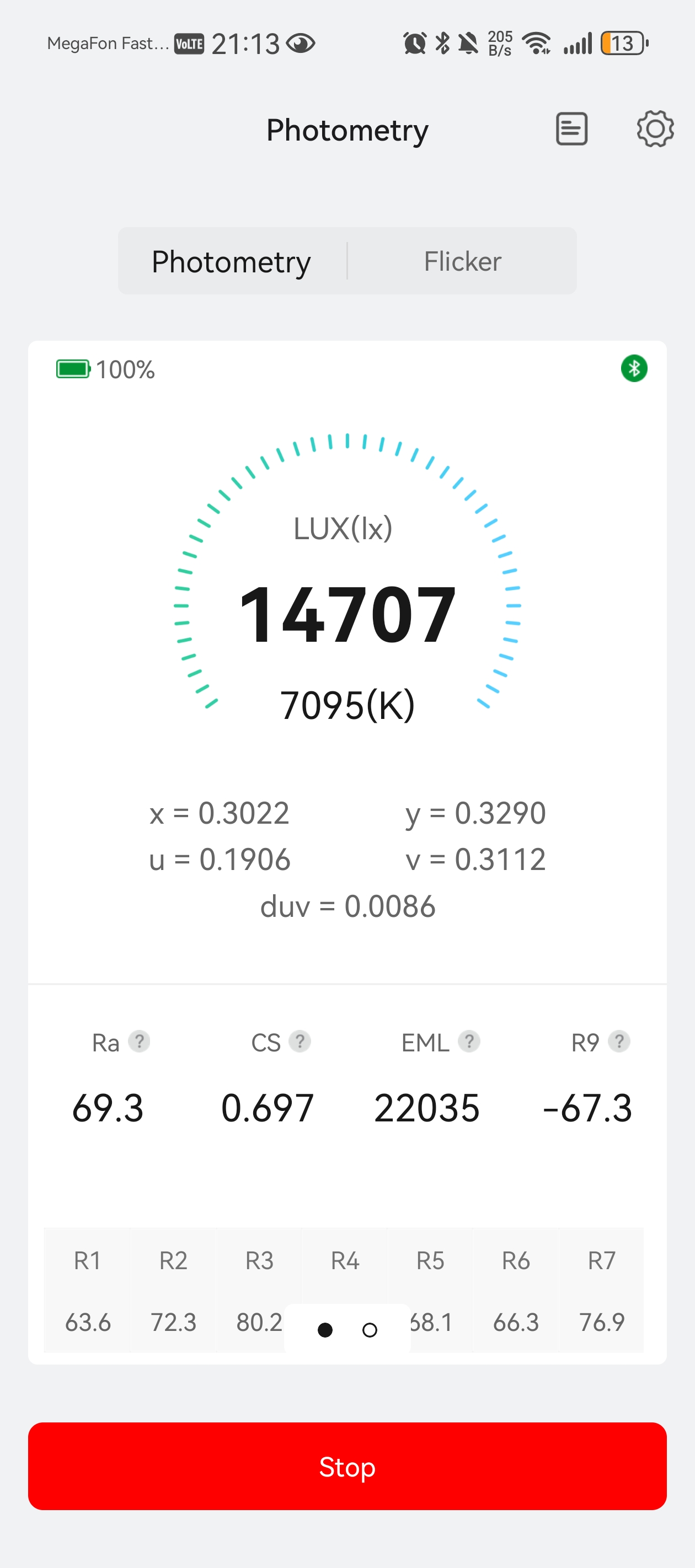

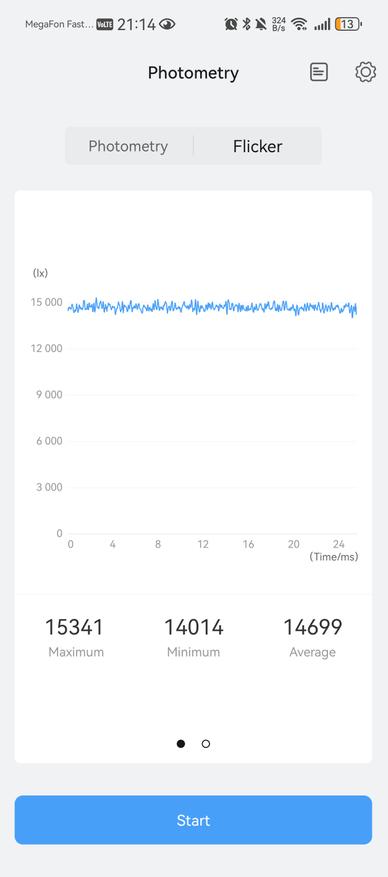

Вторая оценка сделана для максимальной яркости лампочки. Освещенность оценена в 14000Лк, цветовая температура — 7100К во втором режиме.

Примеры использования

Посмотрел с помощью микроскопа, как выглядит экран электронных книг. Первые две фотографии — это Onyx Boox Go 6. Вторые две — Bigme B751C (обзор здесь). Использование подобных «инструментов», как Svbony SV603, вполне снабжает необходимой информацией о пикселях, их порядке, числе и цвете у современных товаров. Прибегать к дорогостоящим приборам для желающего увидеть пиксели на дисплее нет необходимости.

Было интересно увидеть, как выглядит волос с головы. По сравнению с тем, как аналогичный объект выглядел в микроскоп Svbony SM202 (обзор здесь), мне обозреваемых товар понравился не хуже, чем большой его аналог. Из обзора бинокулярного микроскопа Svbony SV605 (обзор здесь), в котором также рассматривал волосы с головы, видно было больше. Стационарные решения проигрывают обозреваемому в компактности и скорости готовности к использованию. Однако в них нет аберраций.

Чайный пакетик под увеличением.

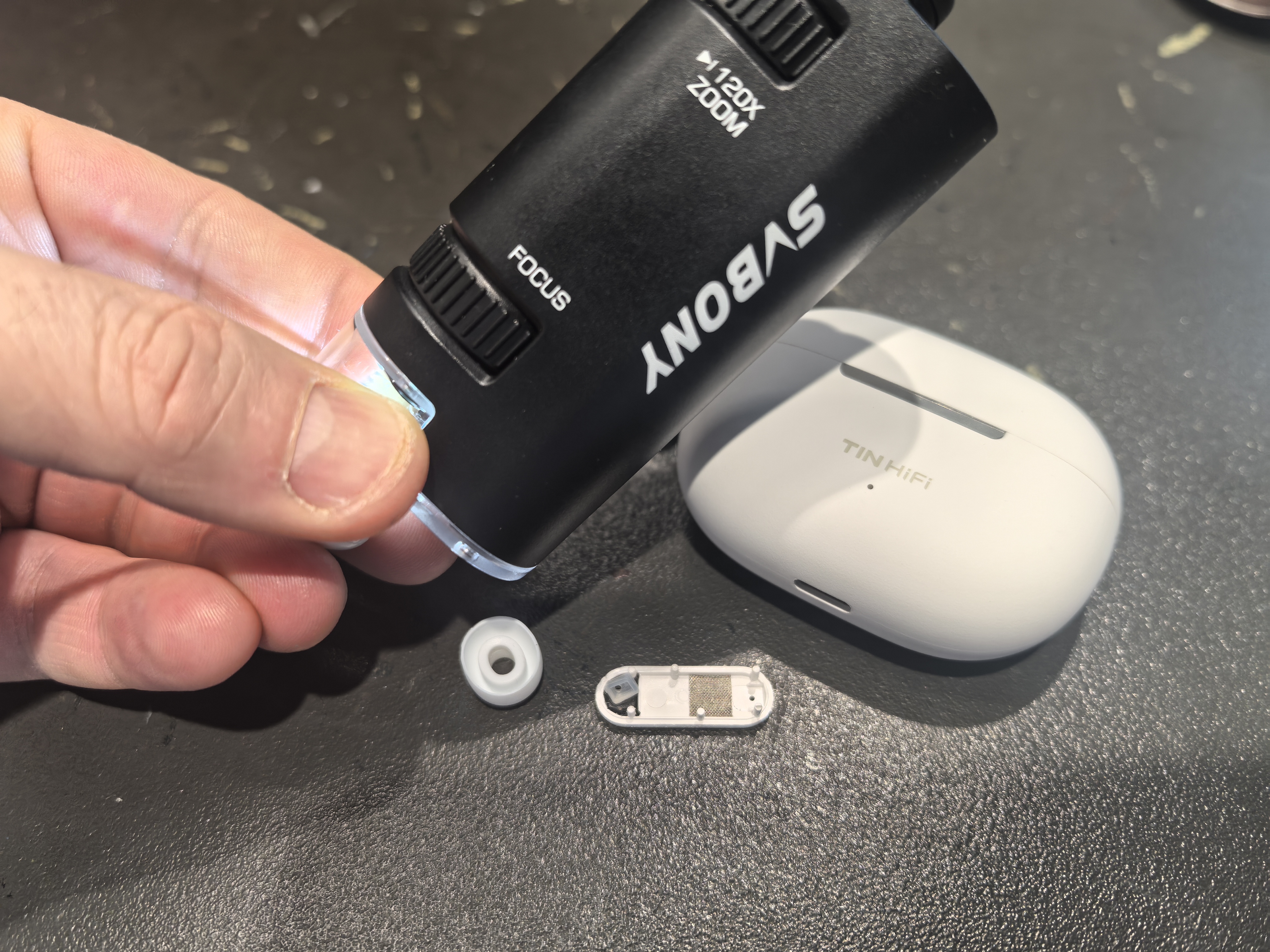

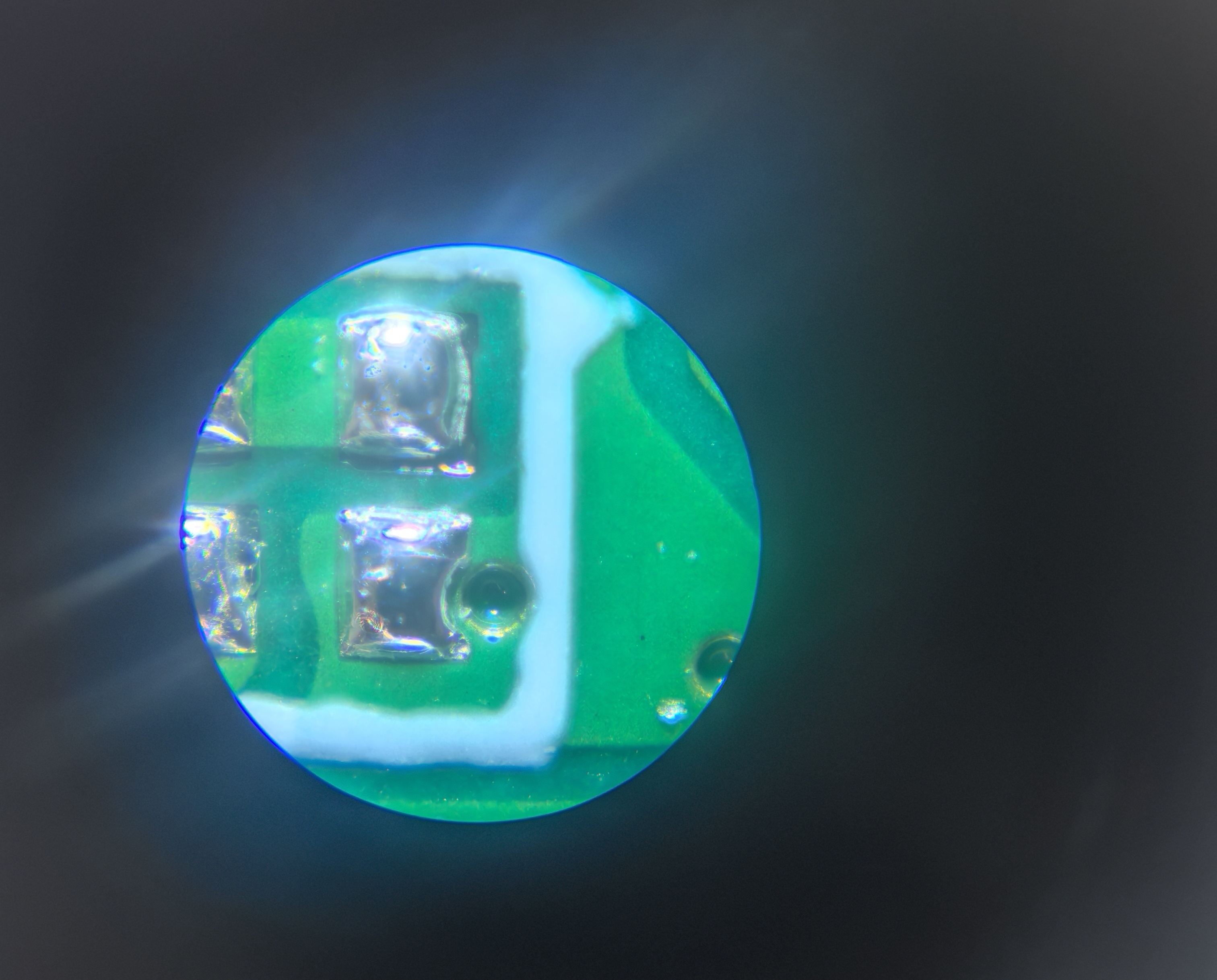

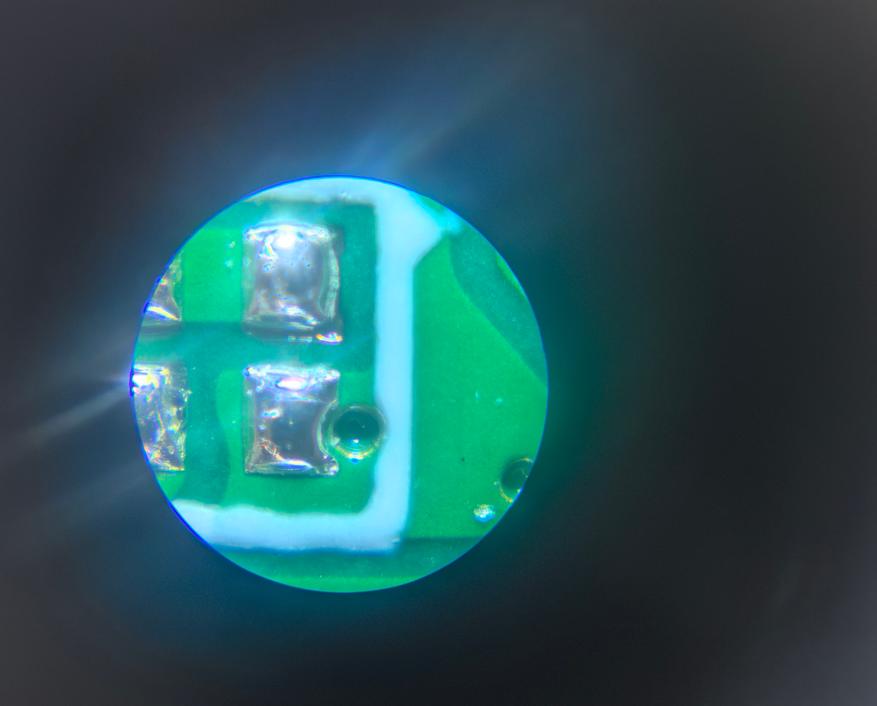

Плата наушника TinHiFi TinBuds1 (обзор здесь). Кадр сделан на минимальном приближении, так как для второго нужна была устойчивая поверхность, которую не получилось «организовать» быстро. Полученного изображения вполне хватает как для визуальной инспекции, так и для каких-то дальнейших действий по пайке, если они будут необходимы. Имею в виду, что как минимум можно увидеть, какую сторону ещё можно допаять было бы.

Шерстяная ткань через Svbony SV603.

Поверхность стены, фотографии которой показаны выше при оценке яркости лампочки.

Также сравнил увеличение через обозреваемых товар с режимом супермакро в смартфоне HUAWEI Pura 70 Ultra. В смартфоне приближение составляет 35х, в карманном микроскопе Svbony SV603 — минимум 60х. По сравнению первой фотографии со второй видно, что увеличение в микроскопе больше 35х. На кадрах — часть десятирублевой купюры российских рублей. Отсюда можно сделать вывод, что первый режим увеличивает более, чем в 35х.

Увеличение в 35х на смартфон HUAWEI Pura 70 Ultra
Увеличение в 35х на смартфон HUAWEI Pura 70 Ultra
Автор: square

Вывод

Карманный микроскоп, в первую очередь, карманный, а потом уже микроскоп. Он представляет собой хорошую и любопытную игрушку, которой интересно будет пользоваться людям всех возрастов. Есть вопросы к реальному увеличению Svbony SV603, но по полученным фотографиям, кажется, что и такого порядка для наглядного наблюдения более, чем достаточно. У меня получилось, что увеличение — от 35 до 60 + крат, не включая нижнюю границу. Заявленные 120х вряд ли достижимы.

Понравилось, что кольца увеличения и фокусировки у товара плавные. У меня не было ни одной трудности, связанной с подгонкой фокуса. Использовать устройство можно на любой поверхности. Двойной уровень яркости лампочки даёт возможность увидеть объект в подробностях вне зависимости от освещения.

Узнать актуальную цену на карманный микроскоп можно в магазине Svbony Microscope Store на АлиЭкспрес.

Скидка
Промокод ZAPISKIEV603 снижает цену на 208 руб., но сейчас доступен аналогичный купон. Также сейчас действует скидка в виде баллов от АлиЭкспресс на 150 руб. (Возможно, будет доступна не на всех аккаунтах, но у меня появилась такая скидка). Суммарно можно уменьшить цену на 358 руб.
