Самодельная домашняя приточная вентиляция V4.0

Сделал очередную систему домашней приточной вентиляции, применив новый способ изготовления корпуса — простой и дешёвый.

Приточная вентиляция нужна для того, чтобы можно было жить, дыша свежим воздухом, не открывая окна и форточки. Воздух, подаваемый в помещении, фильтруется от пыли. Шум работы системы гораздо тише шума города при открытых окнах.

Эта версия приточки предназначена для установки на балконе или даже на улице (в этом случае желательно сделать ещё «крышу» увеличенного размера для защиты от осадков).

Используется 24-вольтовый вентилятор отопителя 04-8710 КЭП 42.3780 для автомобиля МАЗ, стоимостью 1440 рублей. Он питается от регулируемого источника питания за 400 руб. При штатном напряжении 24 В этот вентилятор «орёт, как слон» и дует со страшной силой. Для получения необходимого потока воздуха при минимальном уровне шума на него подаётся напряжение от 4 до 8 вольт.

Входящий воздух очищается от пыли с помощью салонного фильтра от ВАЗ 2110-2112.

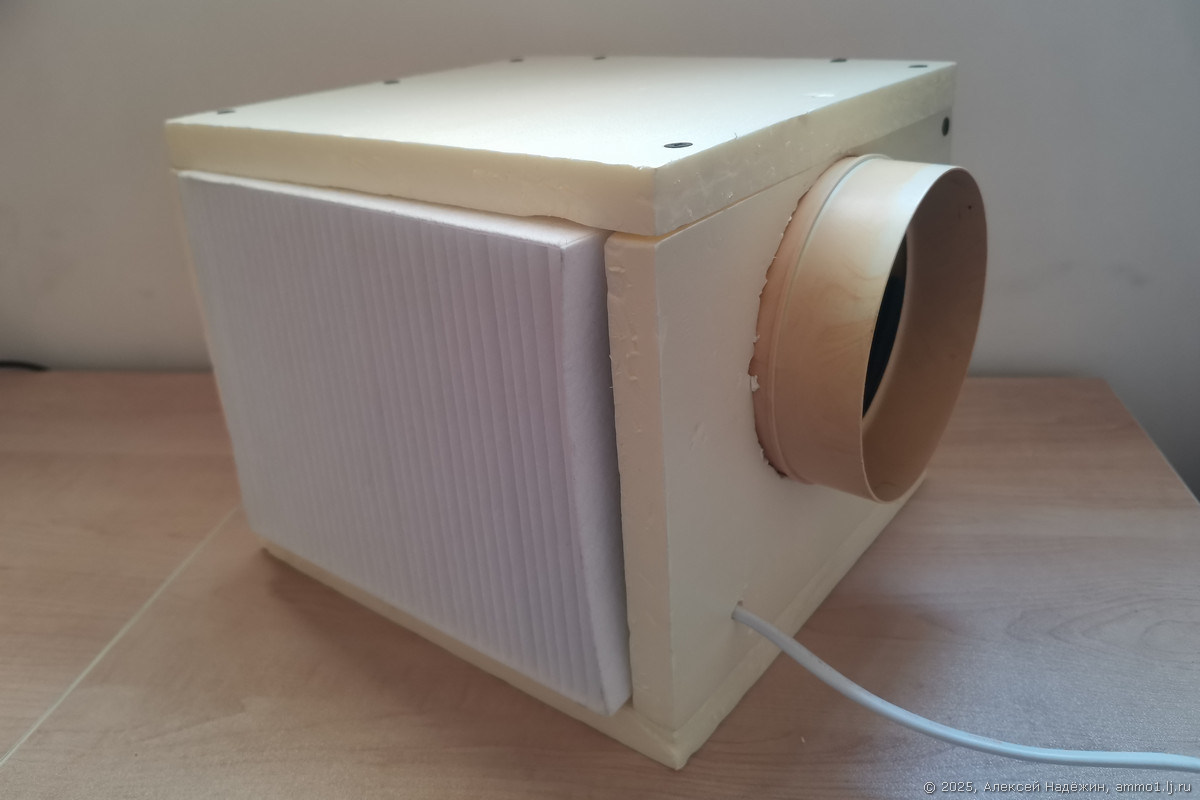

Корпус сделан из XPS (один из его видов — «Пеноплекс»), толщиной 20 мм. Детали нужного размера вырезаются обычным хозяйственны ножом. Корпус собирается с помощью длинных (30 или 35 мм) чёрных саморезов по гипсокартону. Размер корпуса сделан таким, чтобы фильтр (175x240 мм) плотно вставлялся вместо одной из стенок.

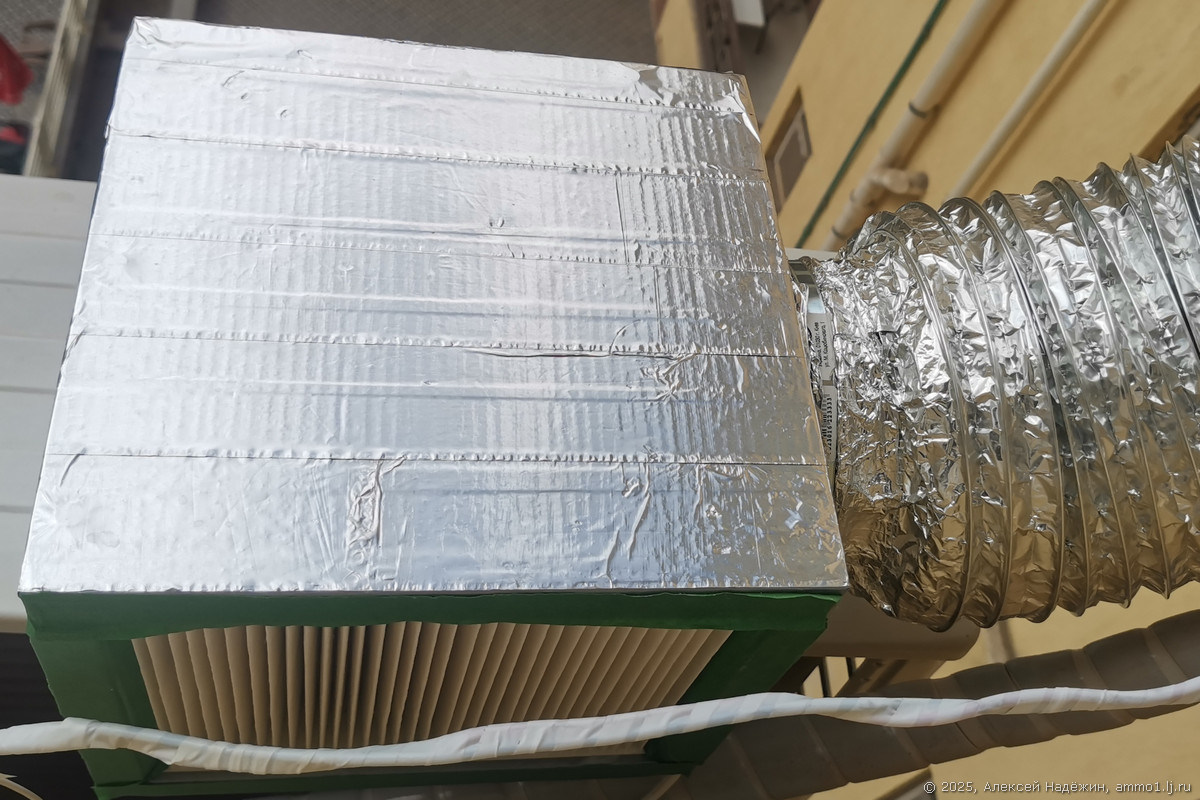

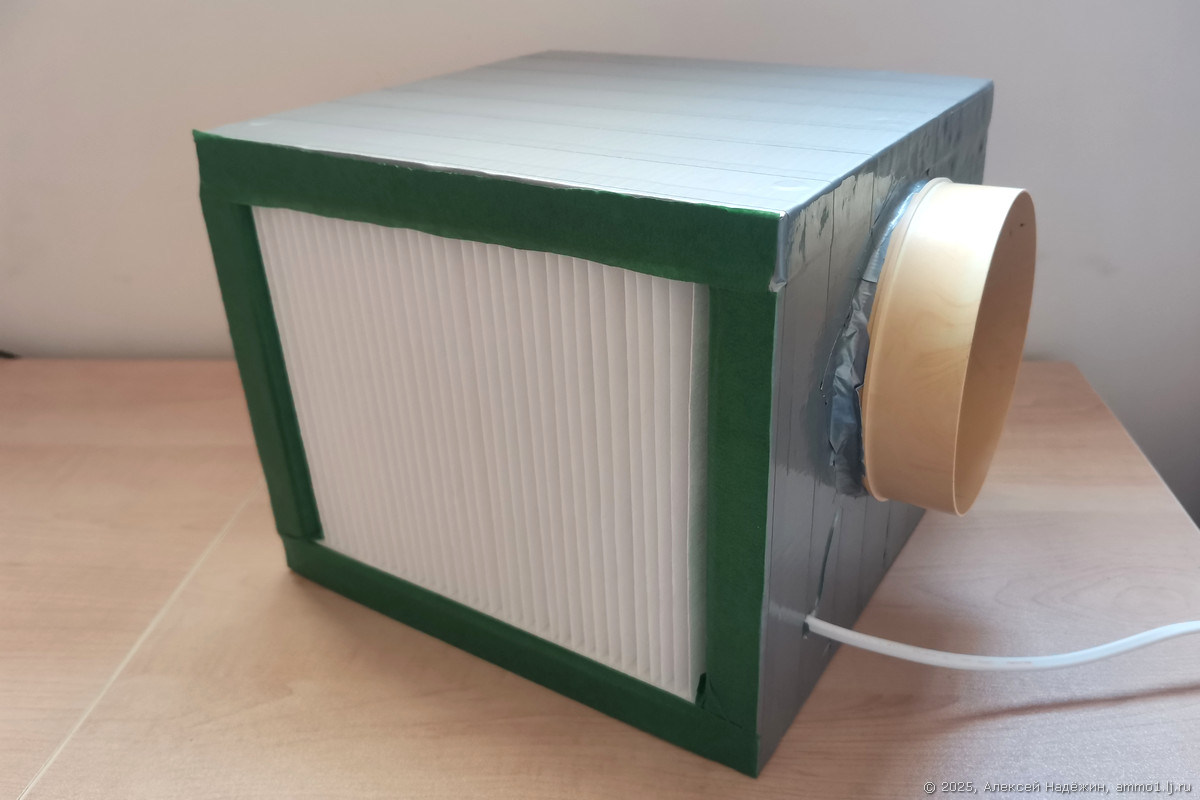

После сборки корпус обклеивается серой армированной липкой лентой — это даёт ему прочность и влагозащиту. Если установка будет работать на улице, корпус желательно обклеить ещё и фольгированной липкой лентой, чтобы он меньше нагревался от солнца.

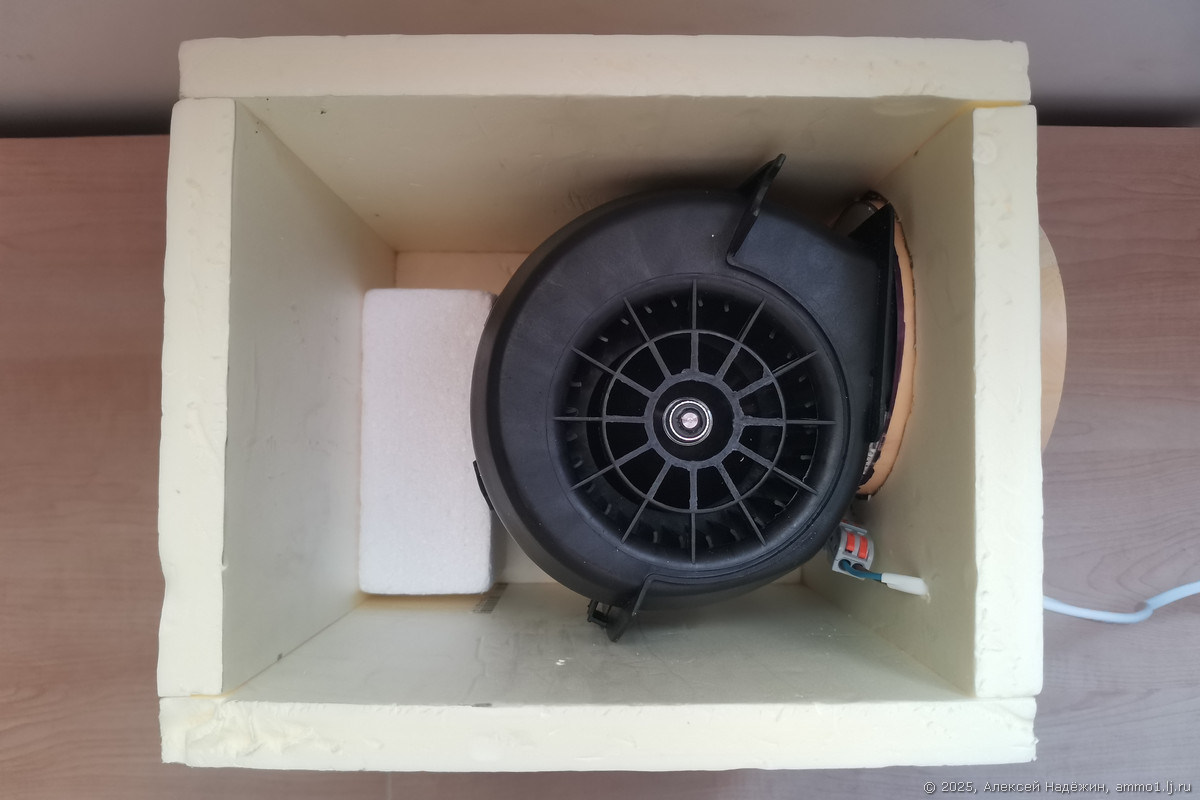

Вентилятор установлен в корпусе так, чтобы основной забор воздуха шёл со стороны фильтра.

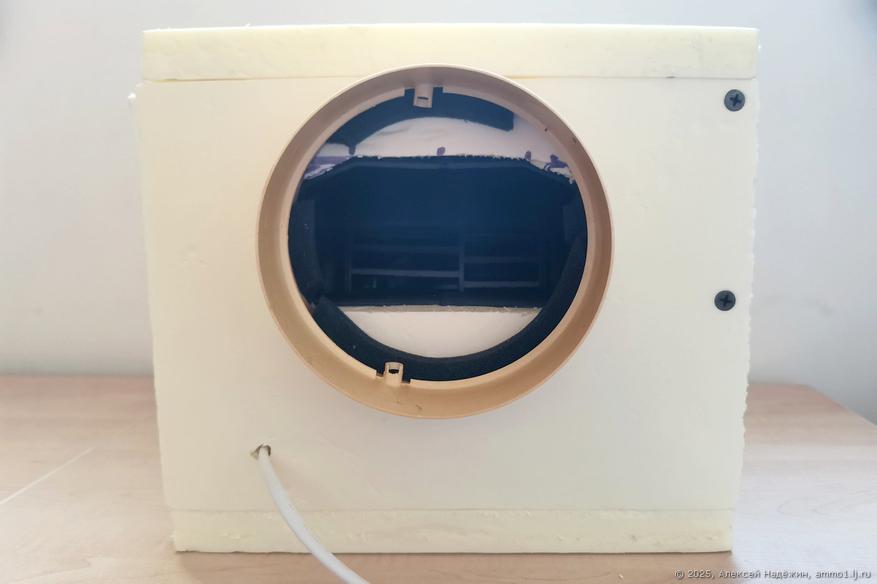

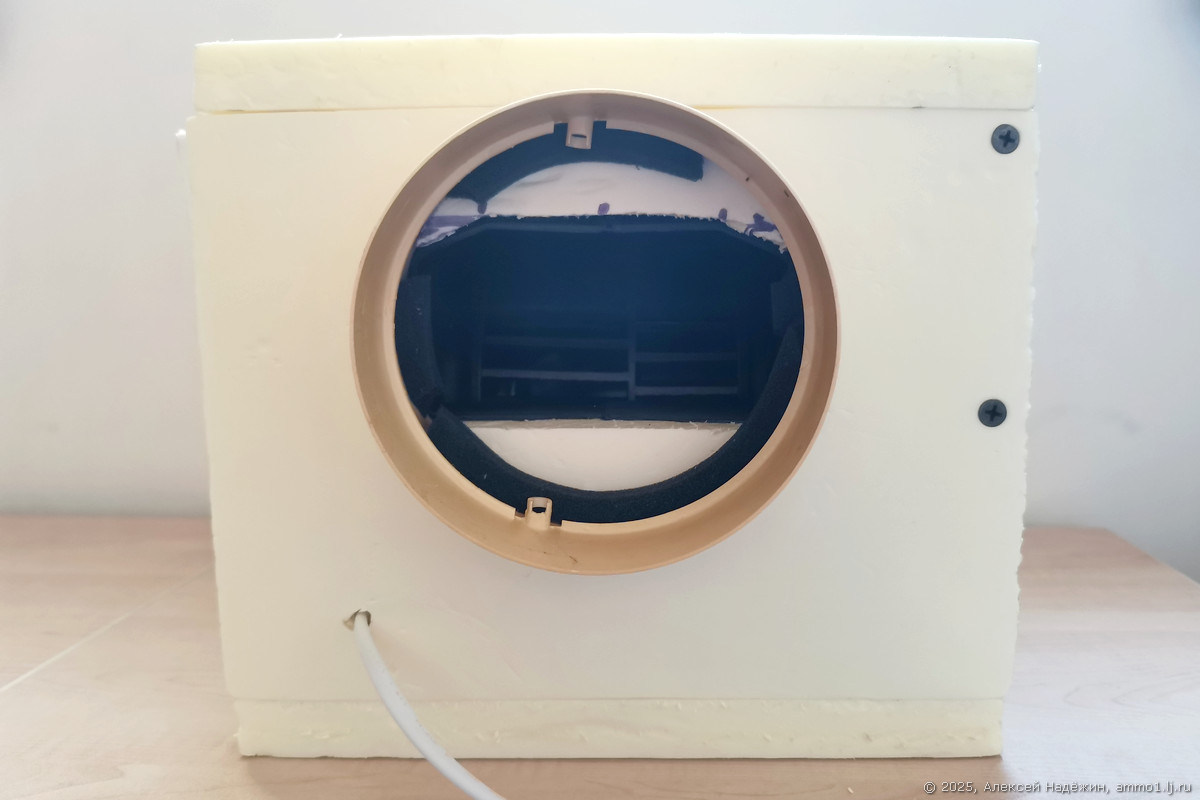

Выход у вентилятора прямоугольный со двумя слегка срезанными углами. На него отлично надевается труба 125 мм, а сверху и снизу вставляются элементы из того же XPS, оставшиеся от вырезанного отверстия под трубу.

Для уменьшения шума установка ставится не непосредственно к отверстию в стене, а рядом и от неё к отверстию идёт шумоглушащий воздуховод. В идеале использовать металлический шумоглушитель, длиной 900 мм, в моём случае установлен гибкий метровый воздуховод-шумоглушитель. Шум он снижает не так хорошо, как хотелось бы. Внутри отверстия в стене установлен дополнительный шумогаситель в виде трубы, сделанной из монтажной пены.

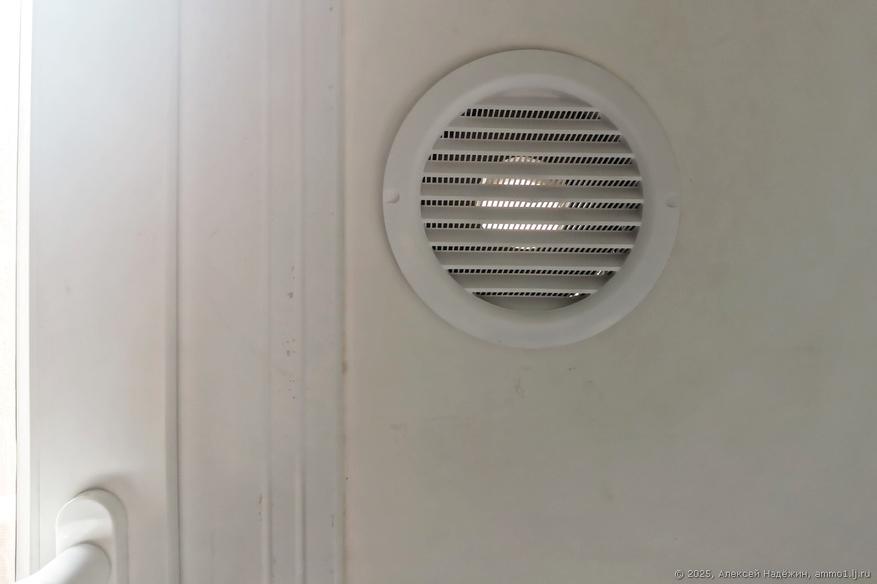

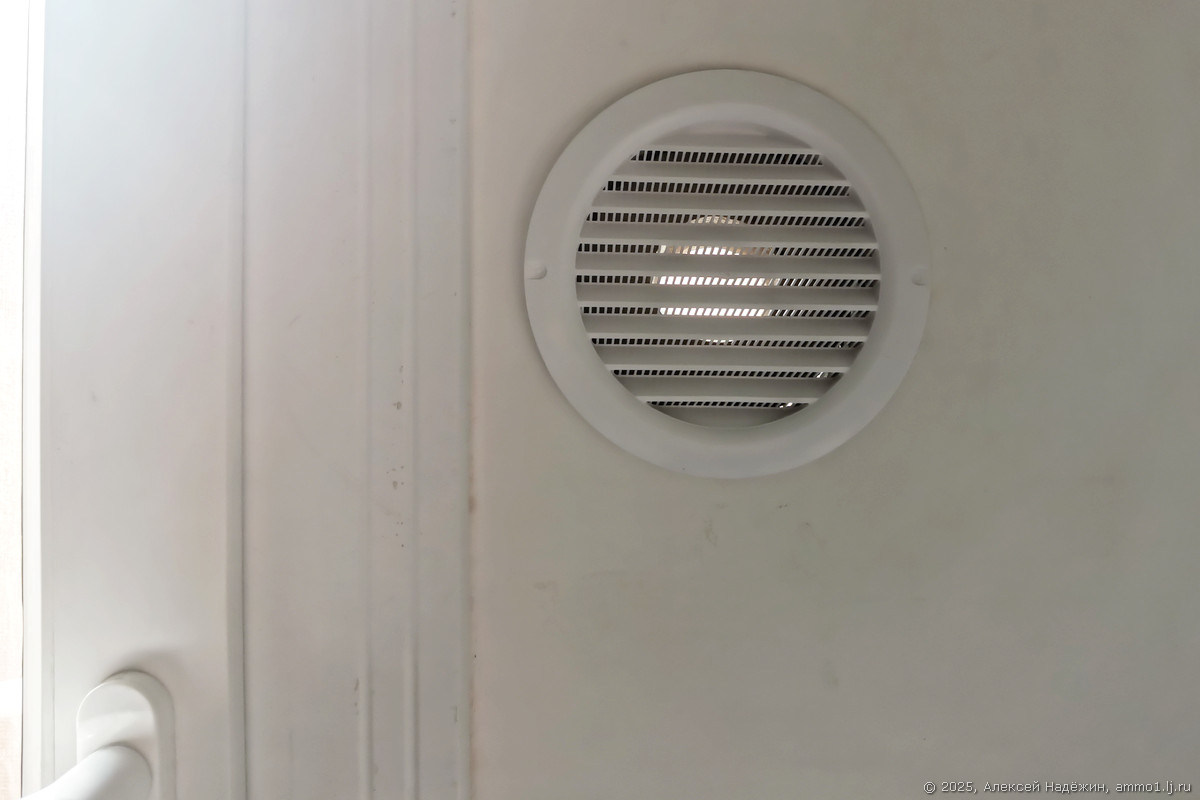

Со стороны комнаты лишь декоративная решётка, направляющая воздушный поток. Видно суженное отверстие дополнительного шумогасителя.

К сожалению у этого дешёвого вентилятора есть гул и вибрация (пришлось даже придавить установку грузом, чтобы корпус не резонировал), но всё же эта система работает тише, чем приточные системы, устанавливаемые в помещении («бризеры»). Большой плюс вентилятора, работающего на постоянном напряжении — простота регулировки производительности.
