Забытые технологии в звуке: обзор панельного mp3-модуля JQ-D190BT-A

Стриминговые сервисы, потоковая музыка в Hi-Res и рекомендательные музыкальные технологии — все это здорово и современно. Но для DIY аудио проектов в гараж или на дачу, нужно что-то попроще (но без потери возможностей). Поэтому панельные звуковые модули еще живы и появляются новые модели. Сегодня рассмотрим как раз такую модель (без встроенного усилителя), работает с Bluetooth 5.3, носителями USB и картами памяти, AUX, есть радио FM и режим TWS (нужна пара устройств). Из особенностей: а-ля индикатор уровня на передней панели, запись на носитель, переход по папкам и караоке с проводным микрофоном. Чуть подробнее в кратком обзоре ниже.

Технические характеристики

Упаковка и комплект поставки

Комбо доставка. В лоте можно выбрать размер пульта ДУ.

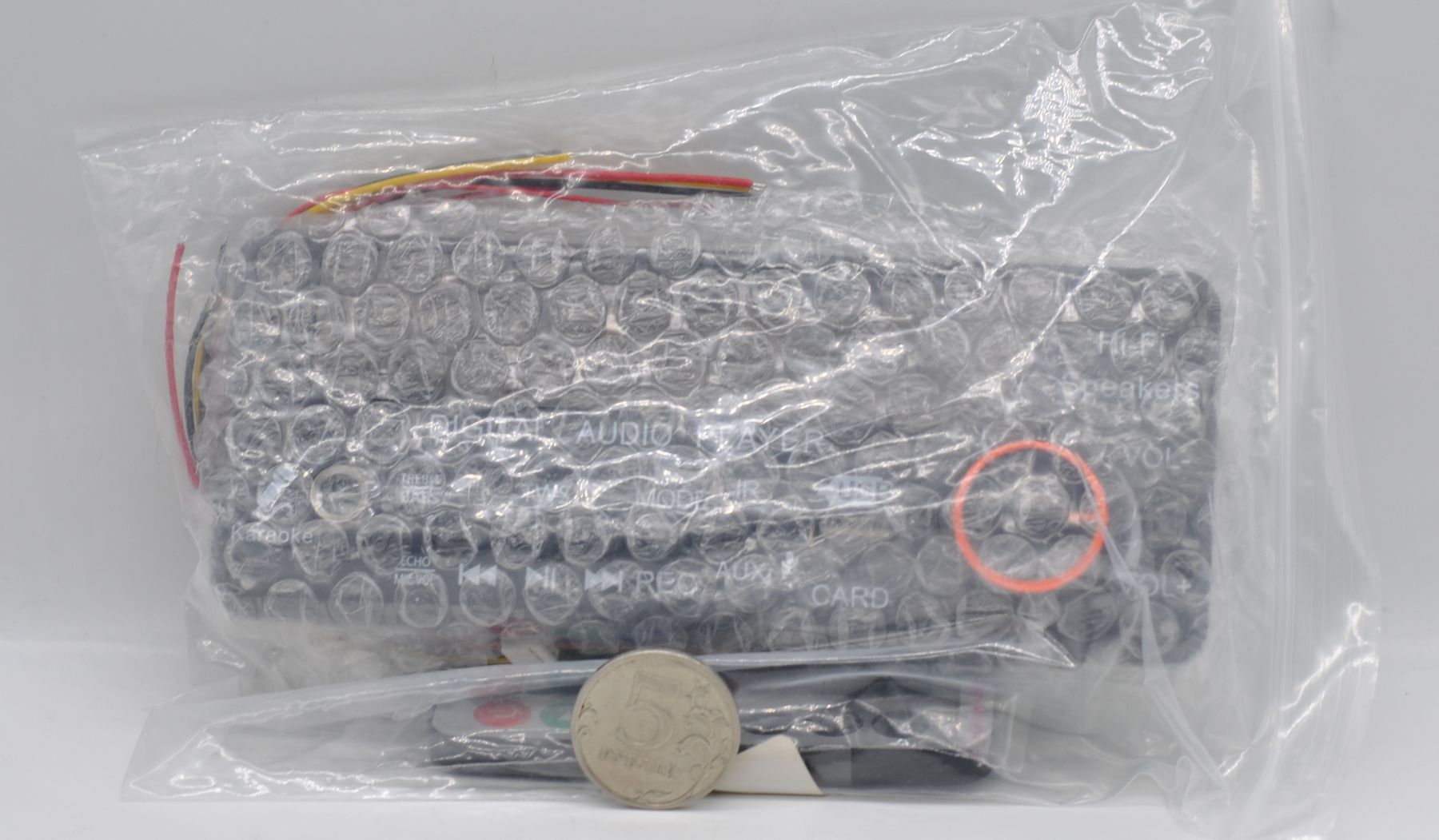

Упаковка самая базовая — пакет и воздухонаполненная пленка.

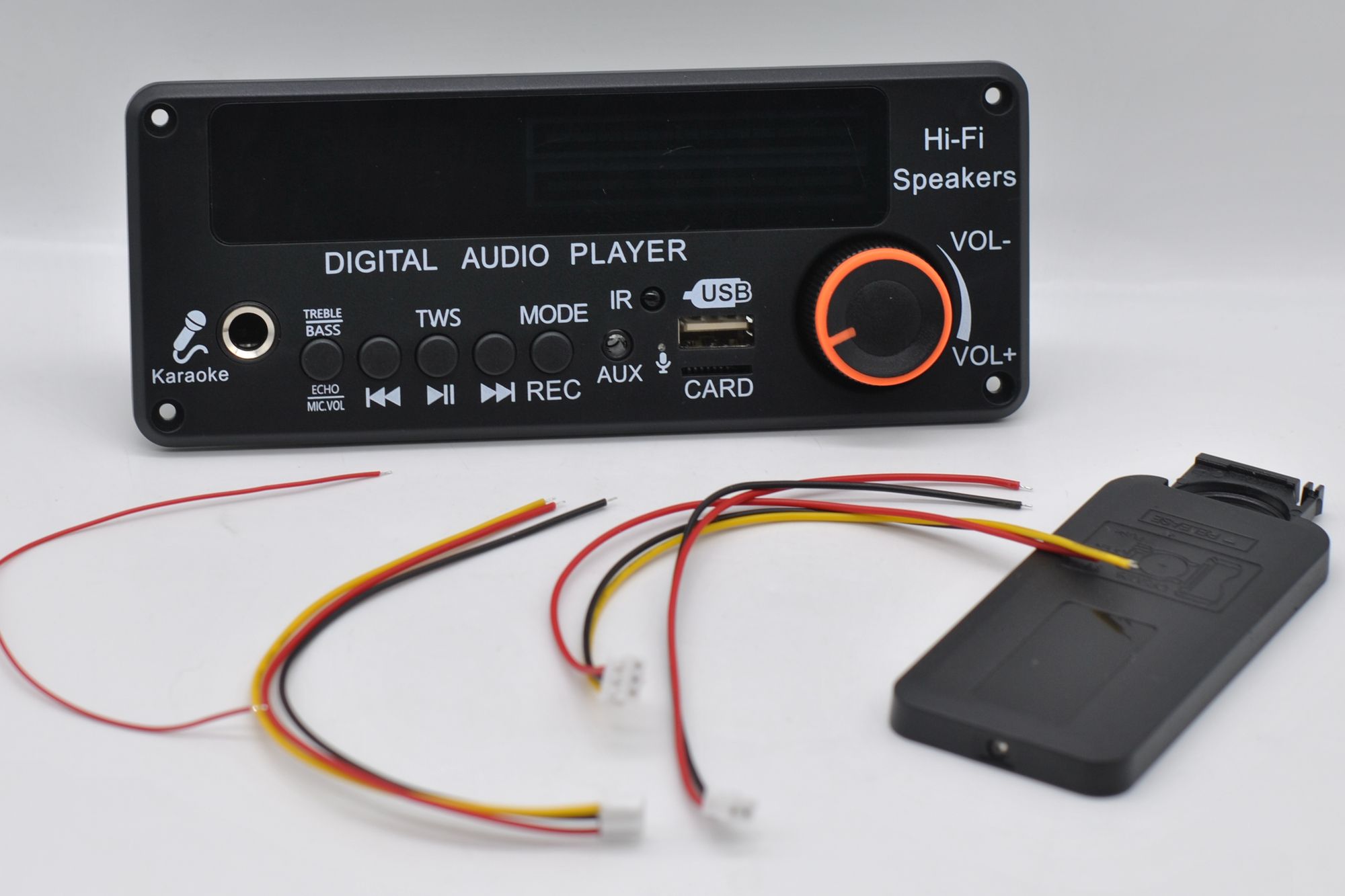

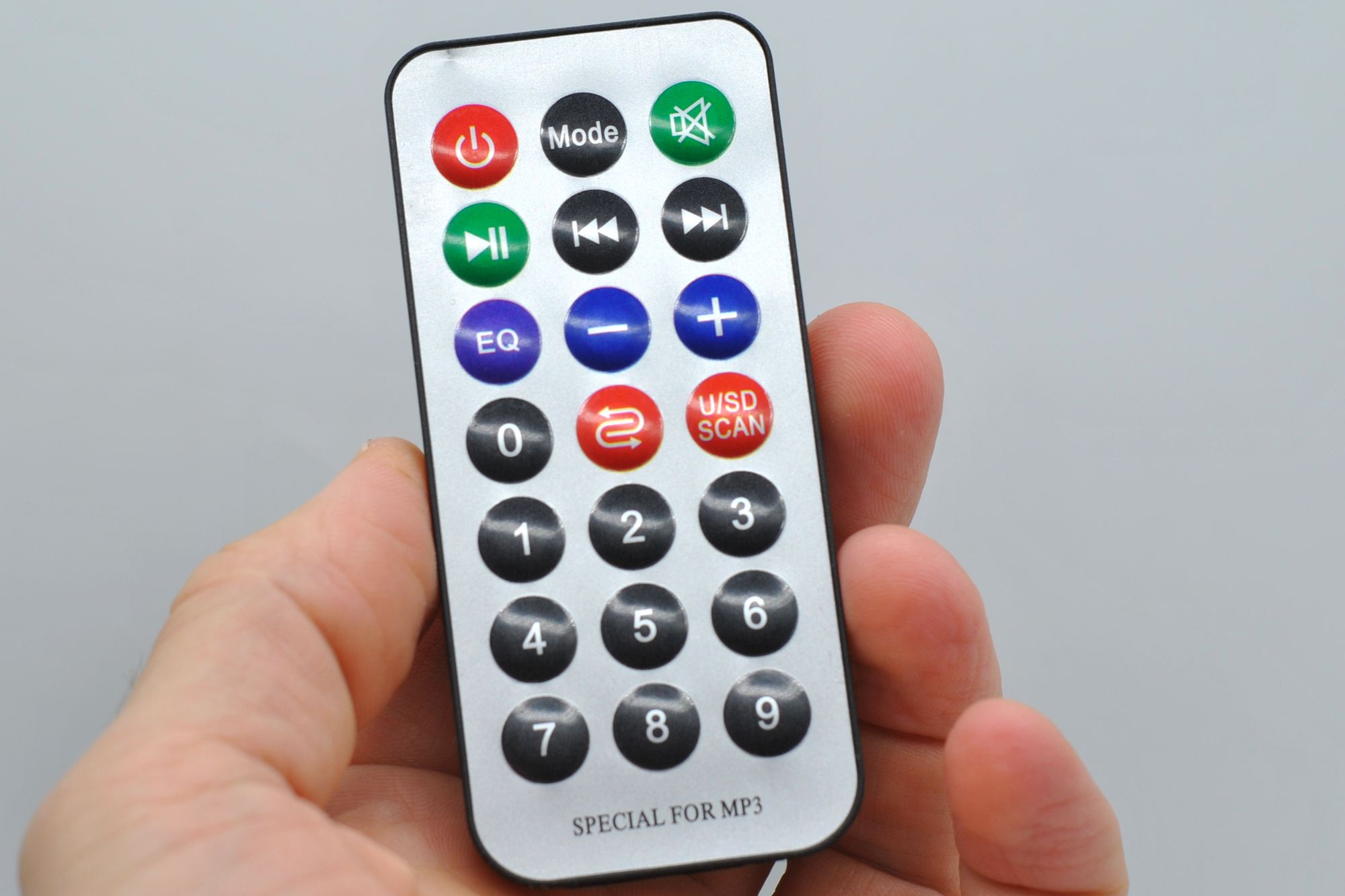

В комплекте кабели (15 см) и мини-пульт без батарейки-таблетки (2025):

Размеры пульта 8,5х4 см.

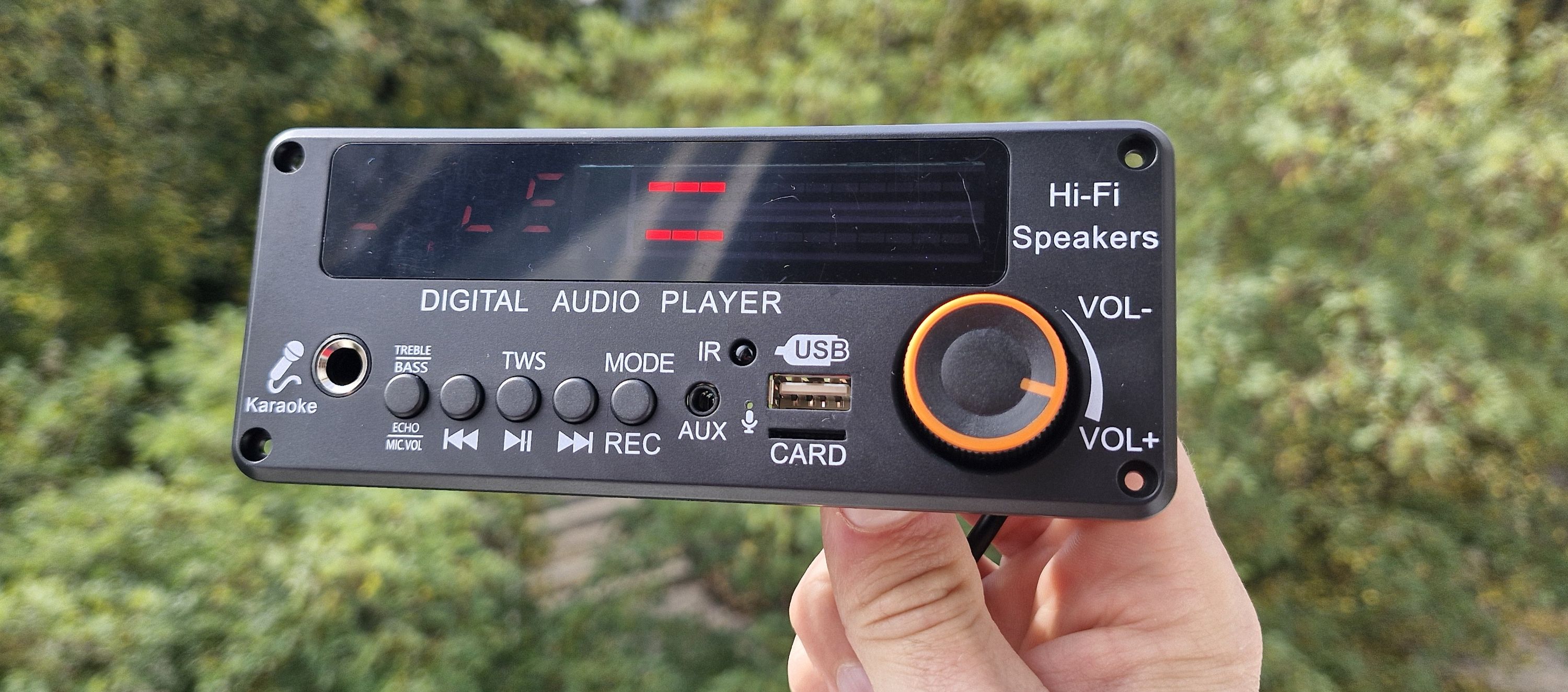

Внешний вид и подключения

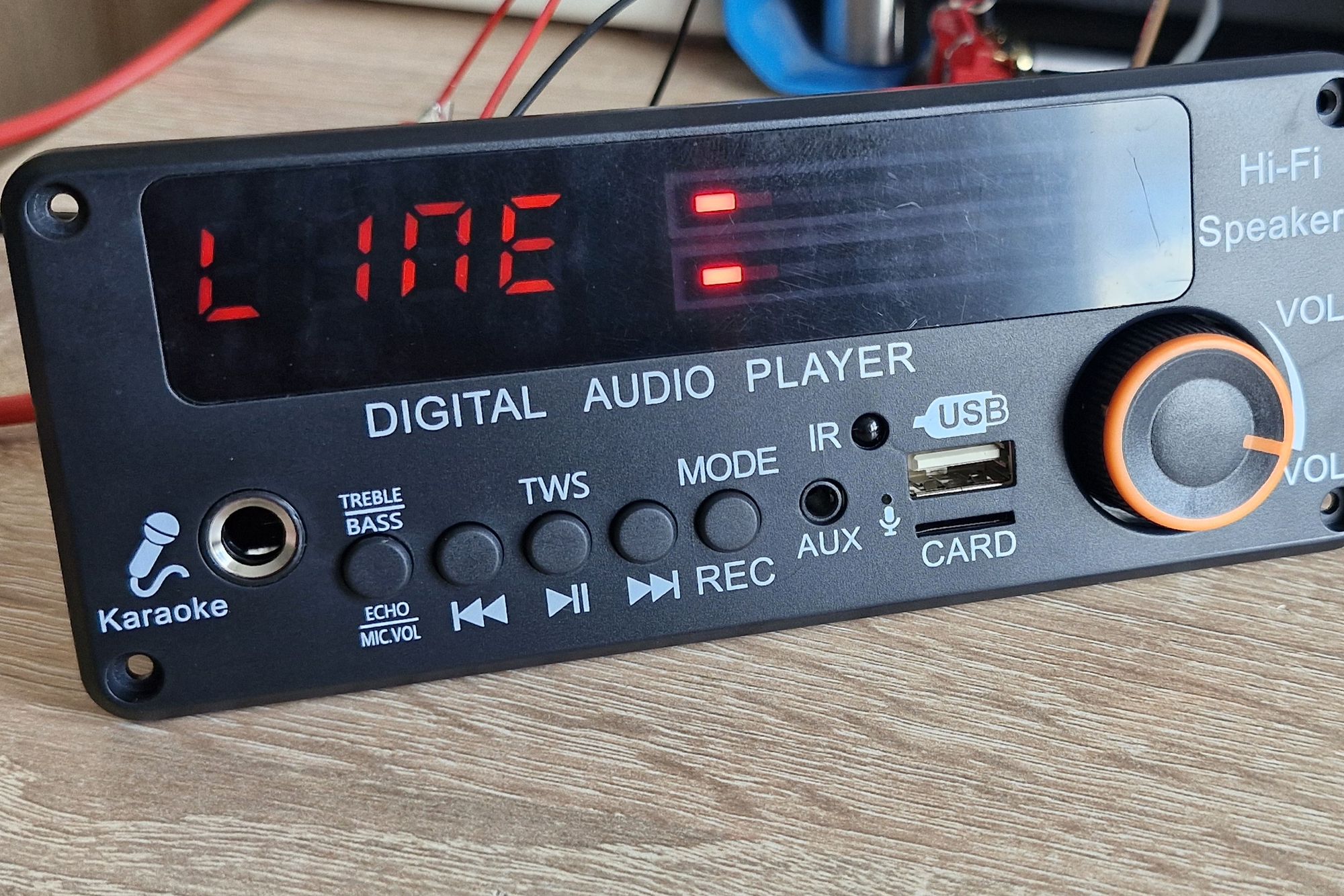

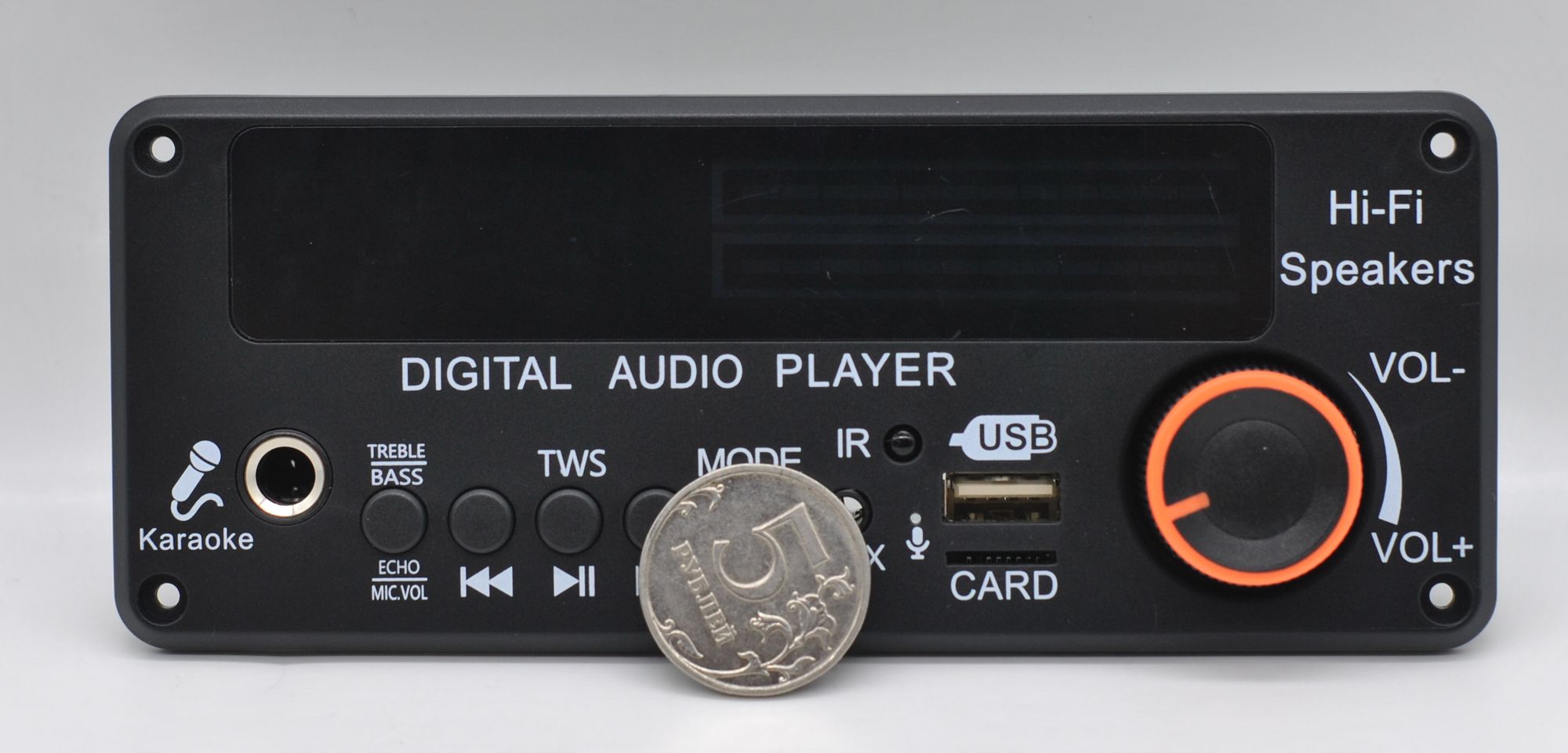

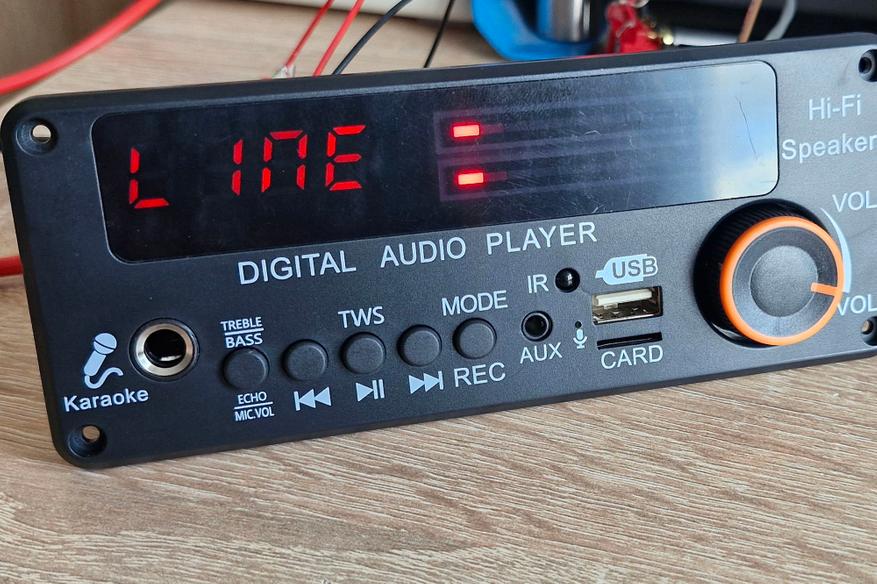

Тут довольно крупная пластиковая передняя панель (крепление на 4 винта М3), рукоятку громкости (диаметром 2 см) дополнительно выделили яркой вставкой. Громкость регулируется и с пульта. Экран из двух секций: сегментный дисплей и индикатор уровня из двух цветных полосок. Микрофон для звонков выведен вперед, а для караоке типовой разъем 6,3 мм.

В остальном как обычно: кнопки управления, слот под TF карту и USB-A для флешек.

Весит 70 г.

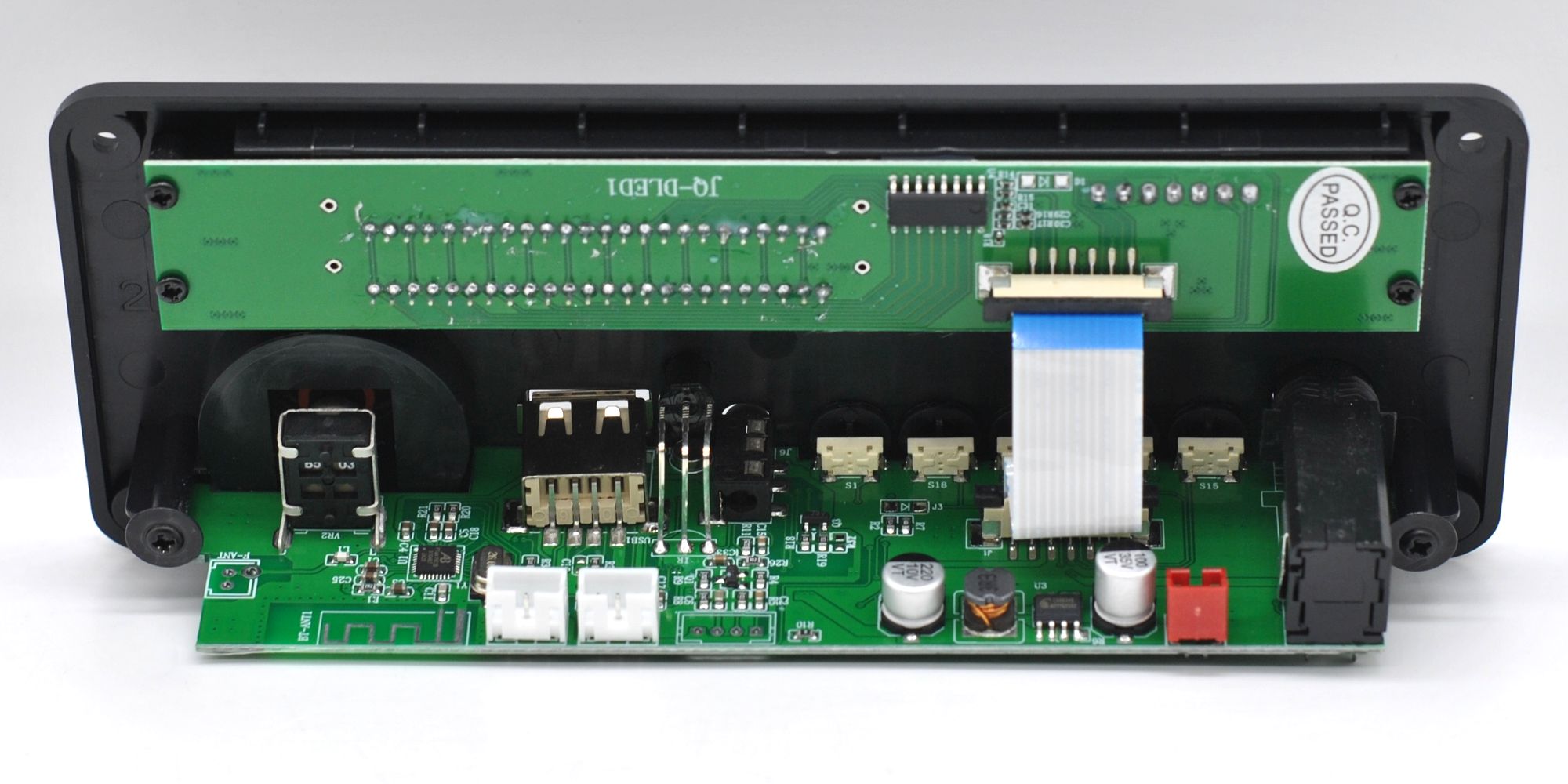

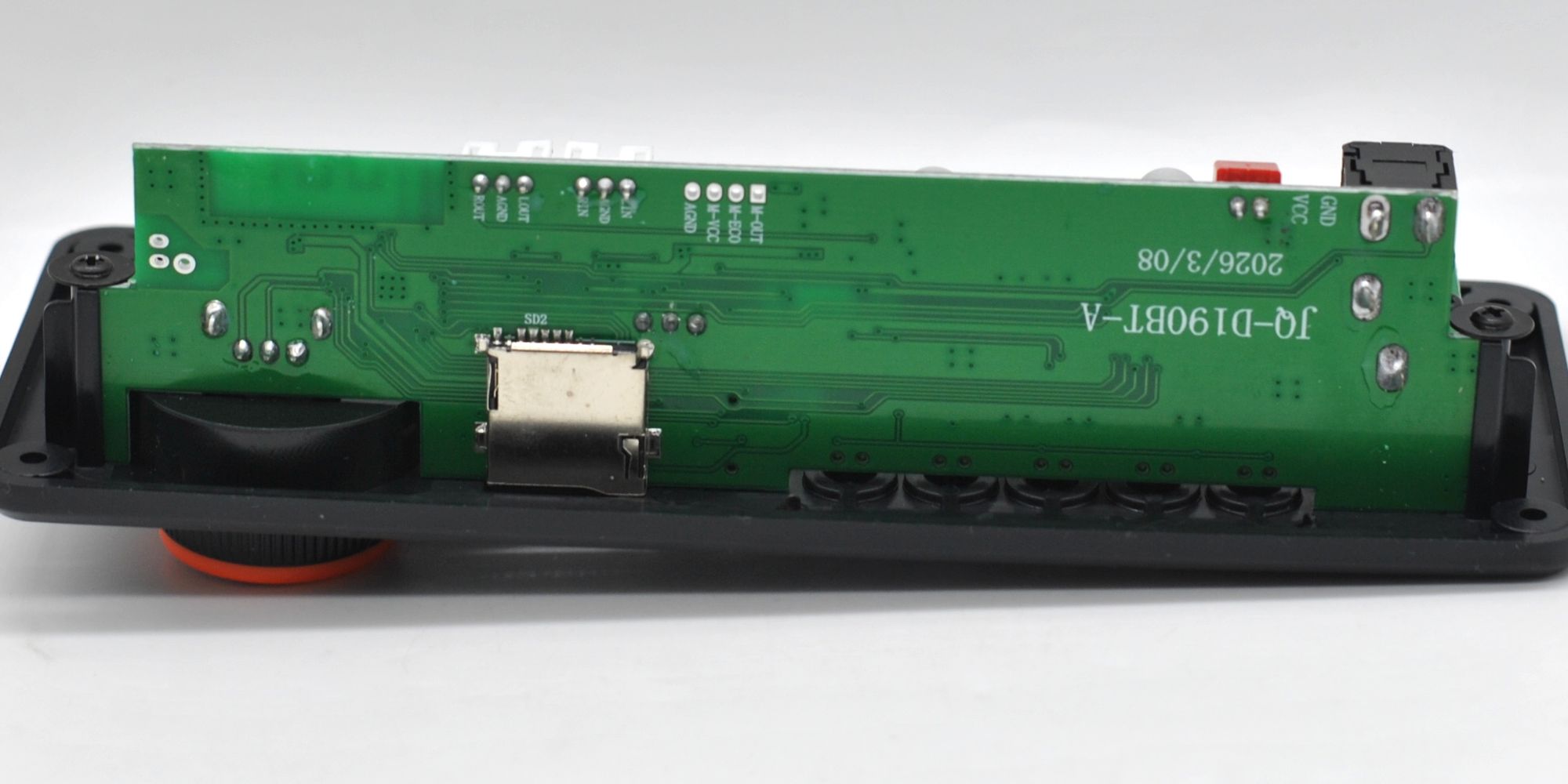

Модуль сзади (монтажная глубина 33 мм):

Тут двухплатная конструкция (соединение шлейфом): верхняя плата с контроллером отвечает за экраны, нижняя — за работу и подключения. На разъемах реализовано: питание 12 В (стоит микросхема DC‑DC‑преобразователя CX8834B), линейный вход и выход. Антенну FM и доп. микрофонный вход надо подпаивать. BT антенна в виде дорожке на печатной плате.

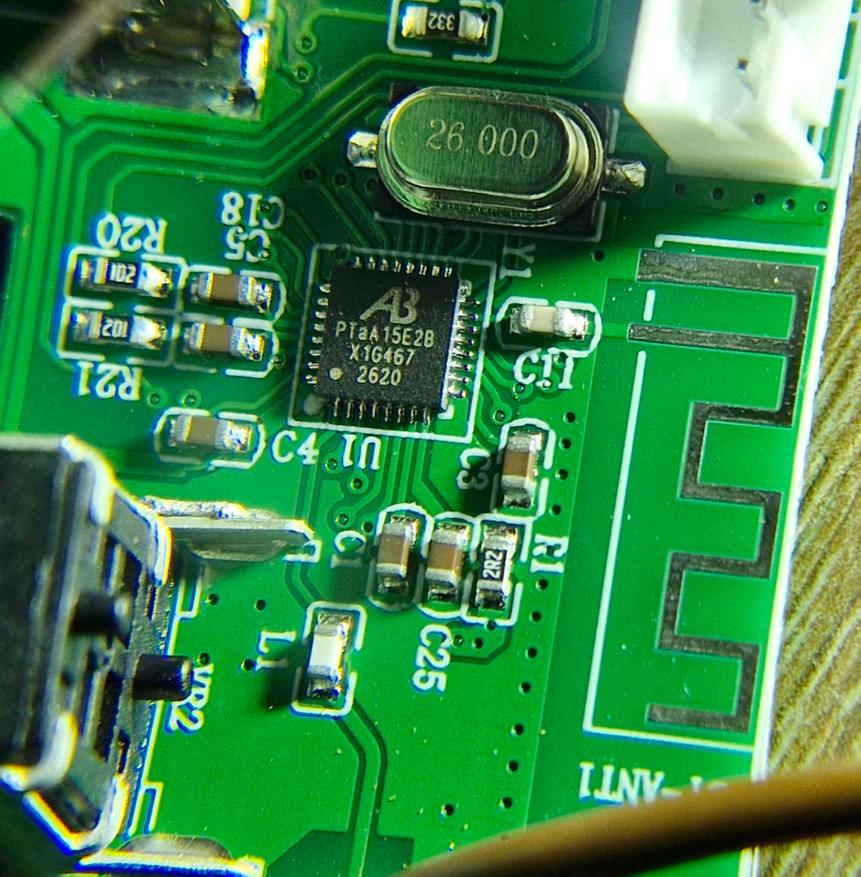

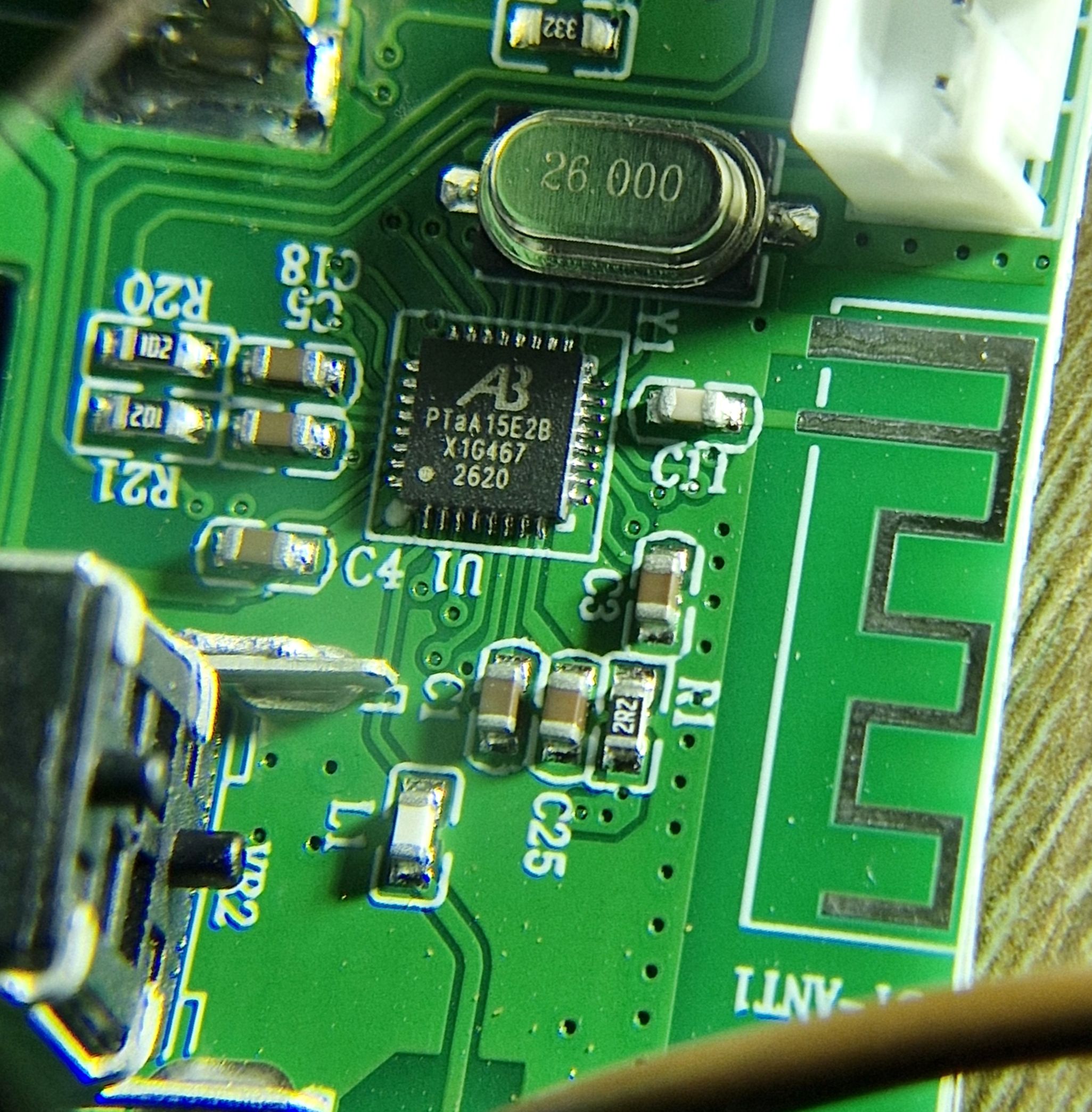

Крупно основная микросхема «все-в-одном»:

Там и Bluetooth, и ЦАП, и проигрыватель и FM-радио. Типовой системный контроллер‑декодер для бюджетных аудиомодулей. Заявлено 90 дБ отношения сигнал/шум.

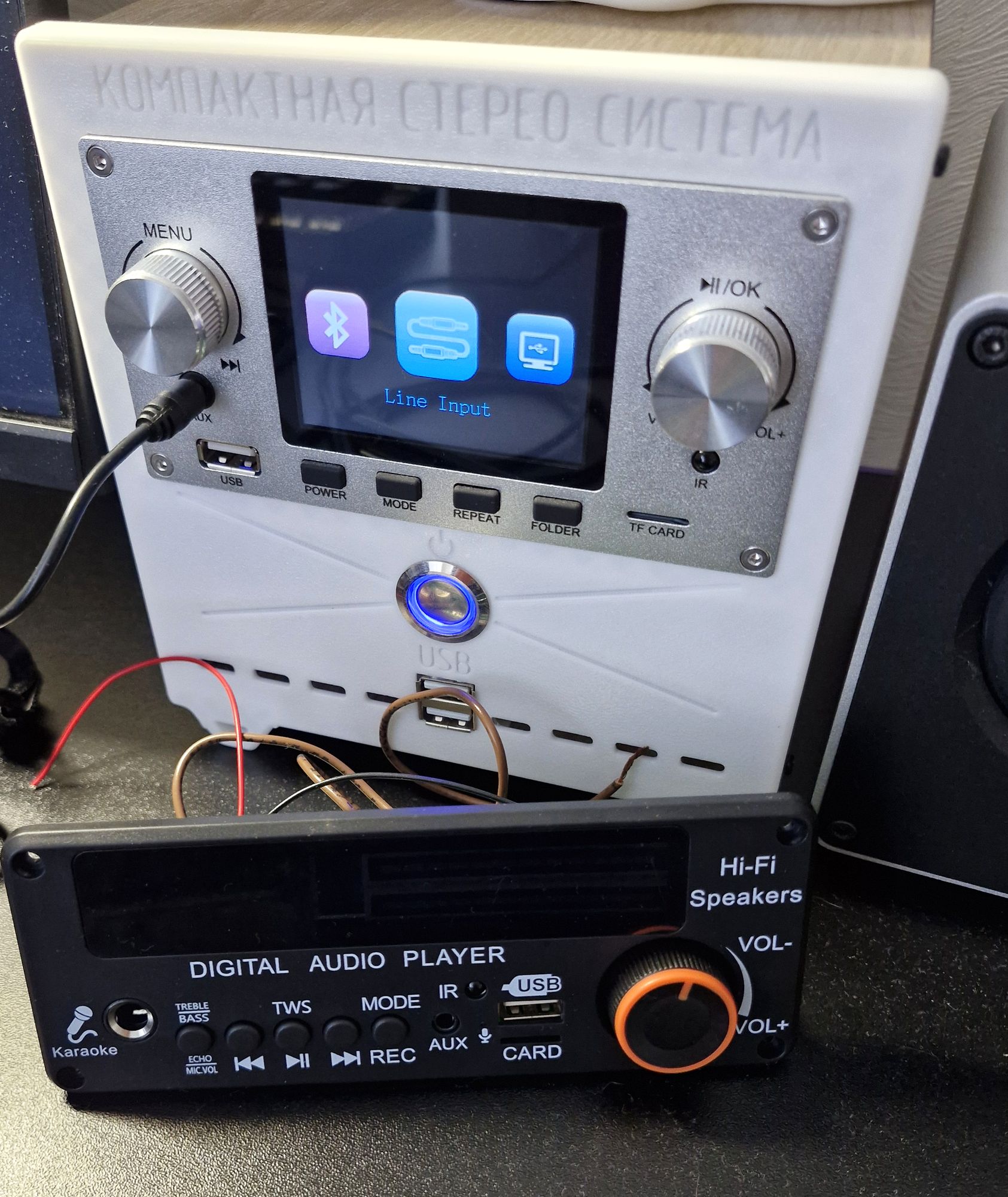

Выглядит JQ-D190BT-A проще модуля с алюминиевой панелью и экраном 2.8″ IPS и надписей лишних многовато:

Эксплуатация

Пробежимся по типовым функциям и возможностям этого модуля.

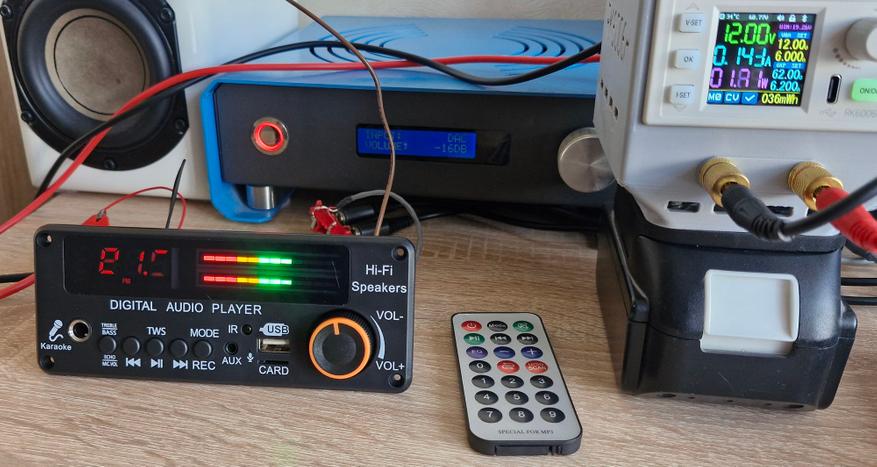

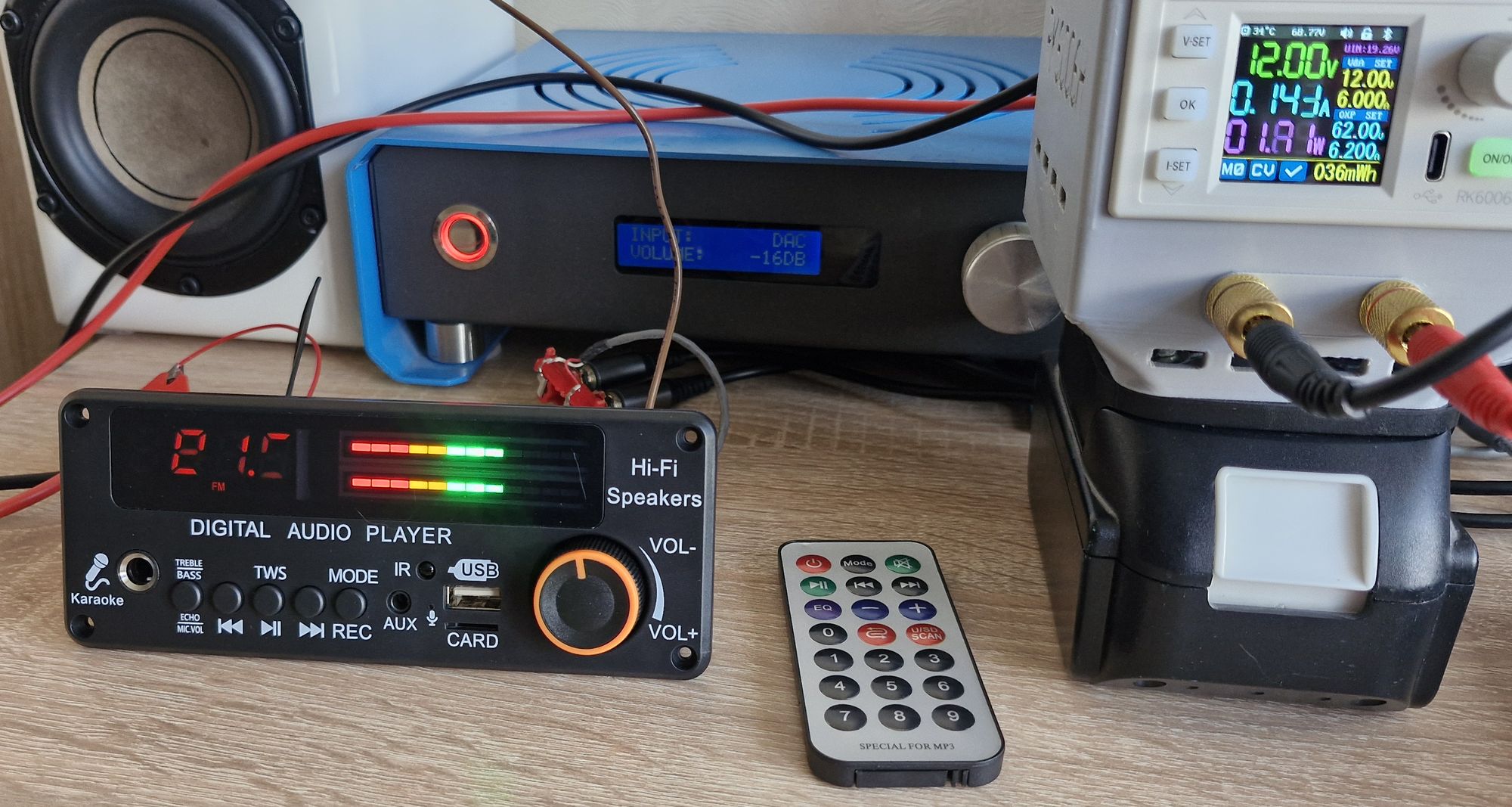

Работает спокойно от 5 В:

Потребление минимальное в 1-2 Вт (в отличии от модулей со встроенными усилителями).

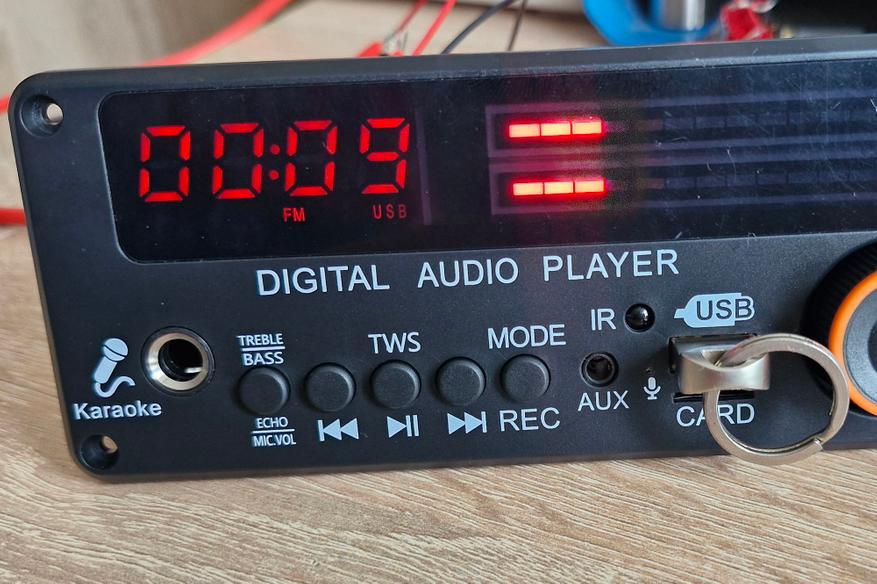

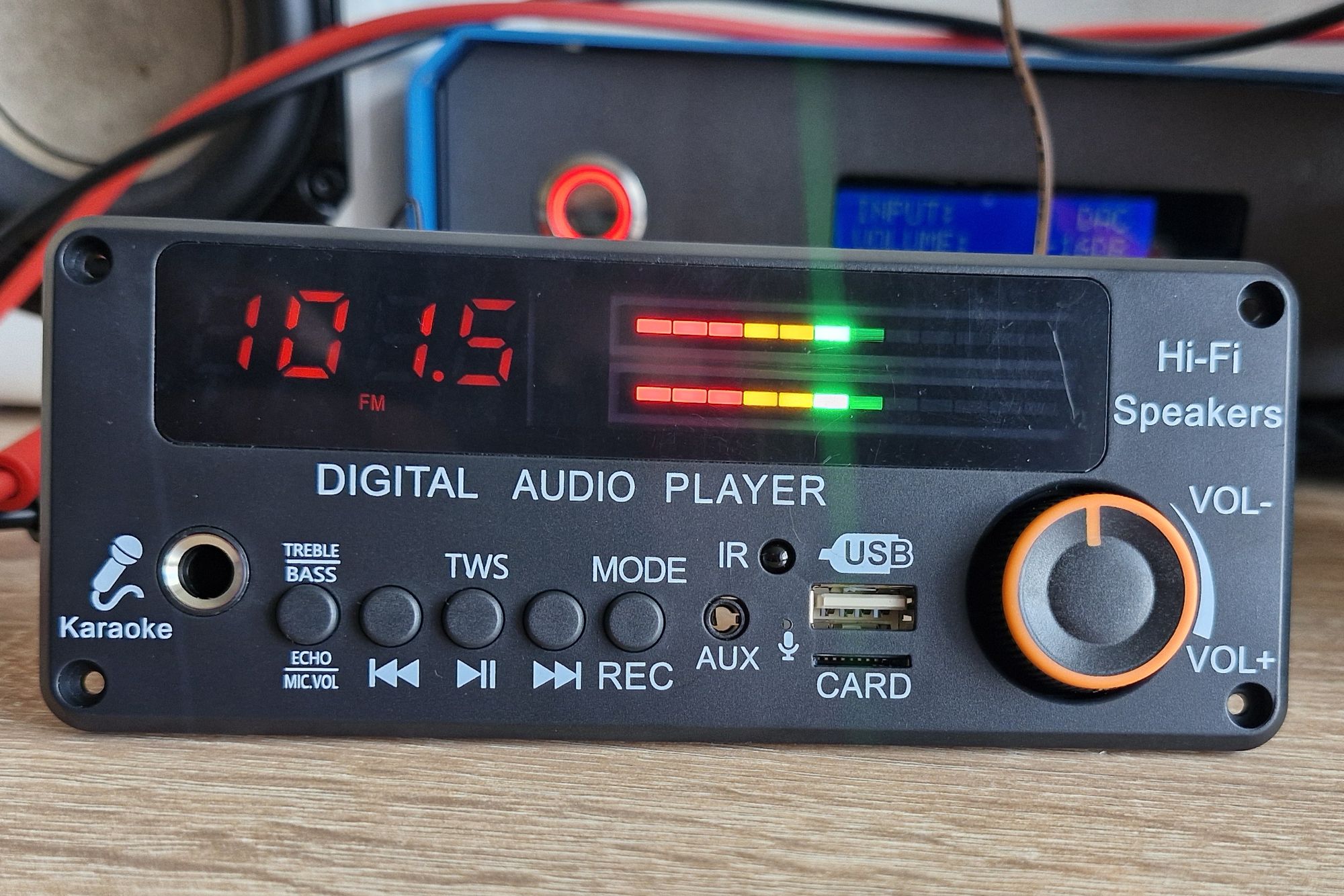

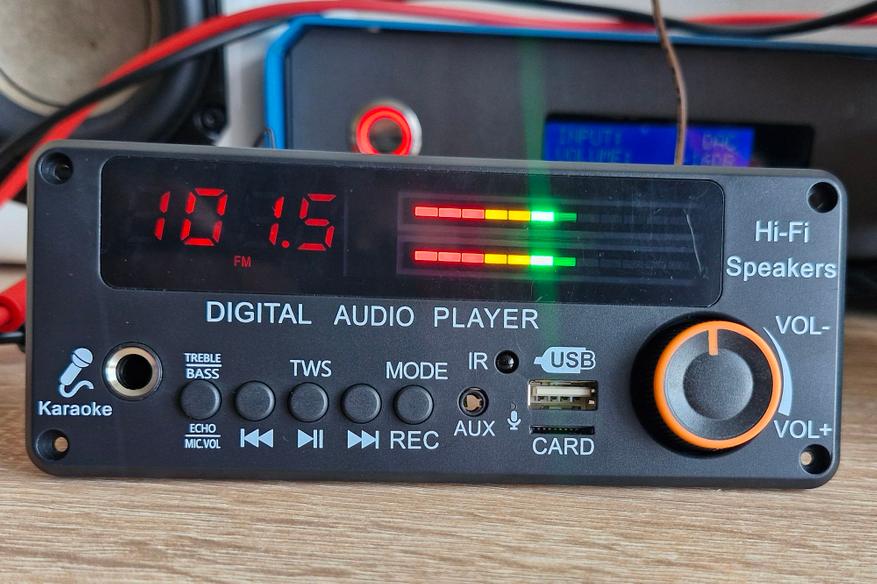

Прием радио (антенна кусок кабеля 35 см) средний, отдельный приемник дает звук более чистый, хотя станций находит столько же.

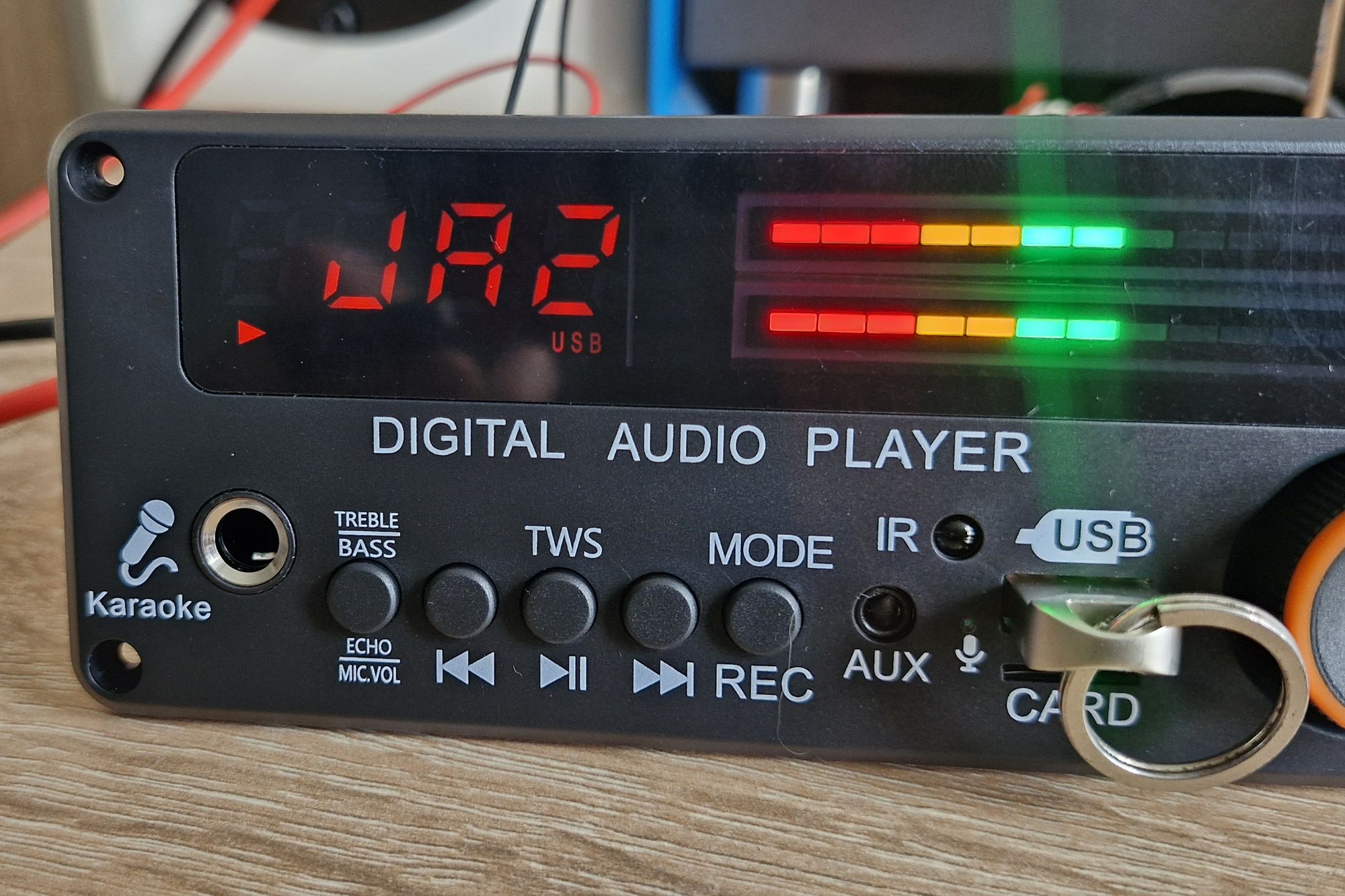

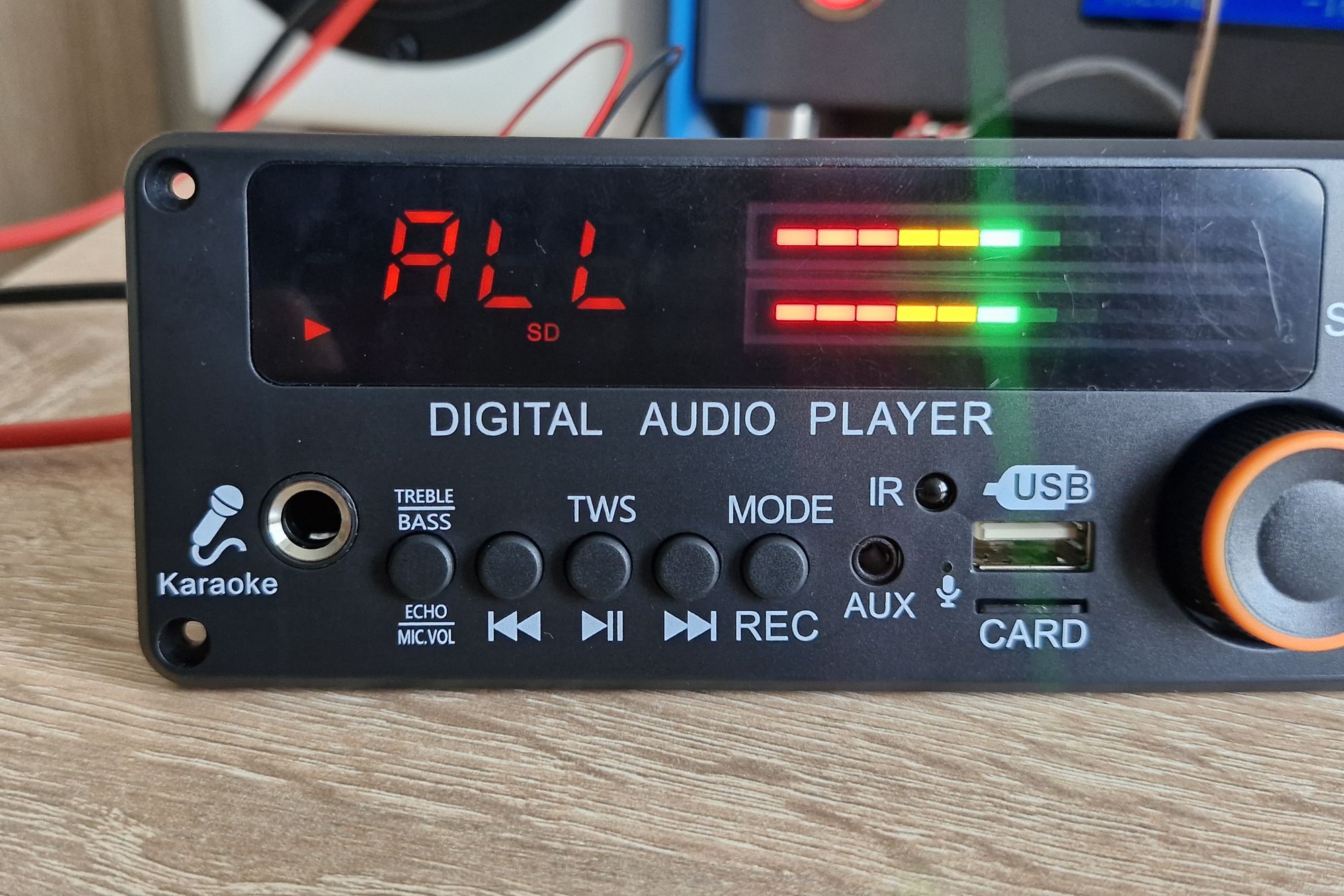

Индикатор уровня получается инвертирован по цветам, обычно перегруз красный, а тут зеленый. У китайцев свое видение прекрасного.

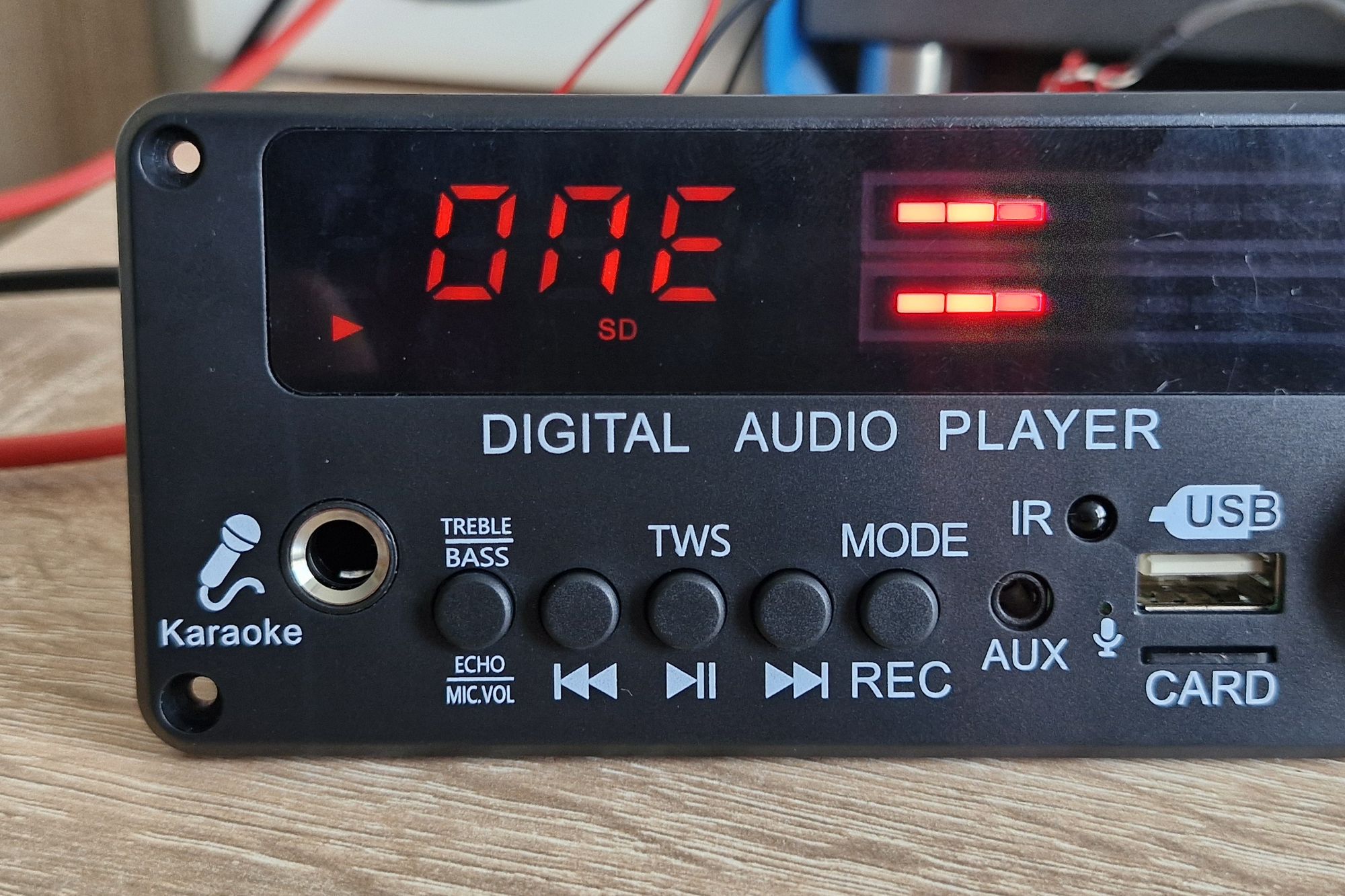

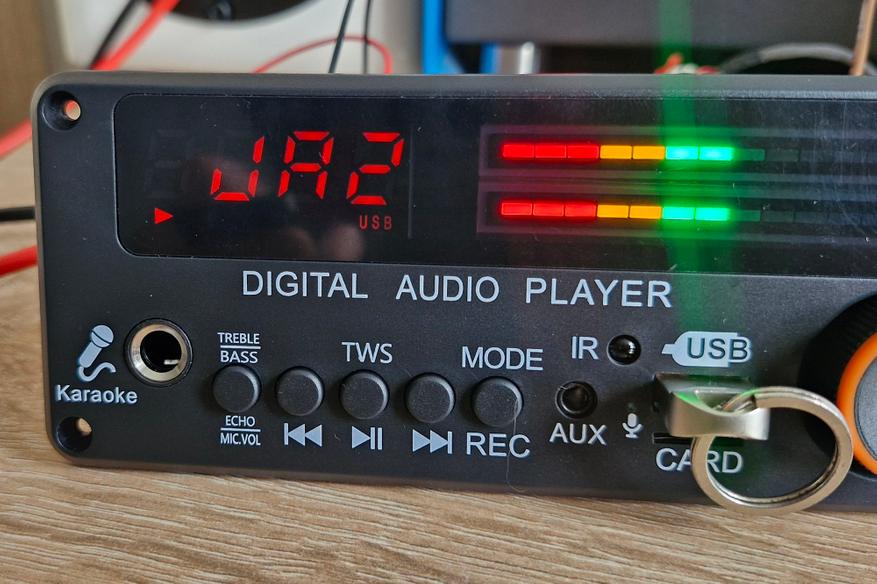

С носителей играет FLAC, можно переключаться по папкам (двойной щелчок на перемотку), но нет Random (случайного) воспроизведения.

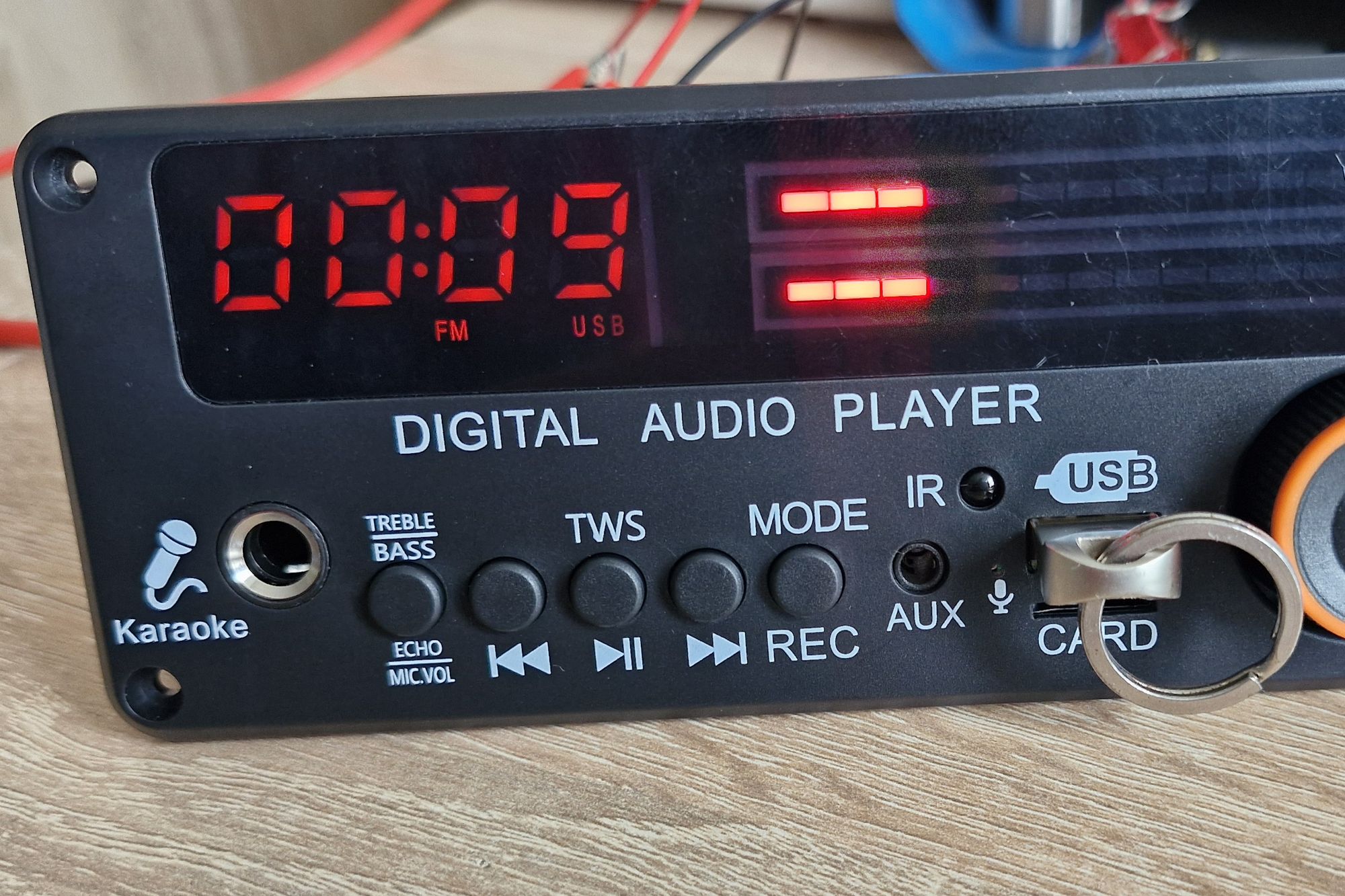

Запись (радио, микрофон) идет на носитель с параметрами: формат mp3 с битрейтом 128 kb/s стерео, в отдельную папку.

Если подключить микрофон (для караоке) он добавляет звук с любом режиме.

Можно регулировать его громкость и добавлять реверберацию (эхо). Для этого выделена отдельная кнопка.

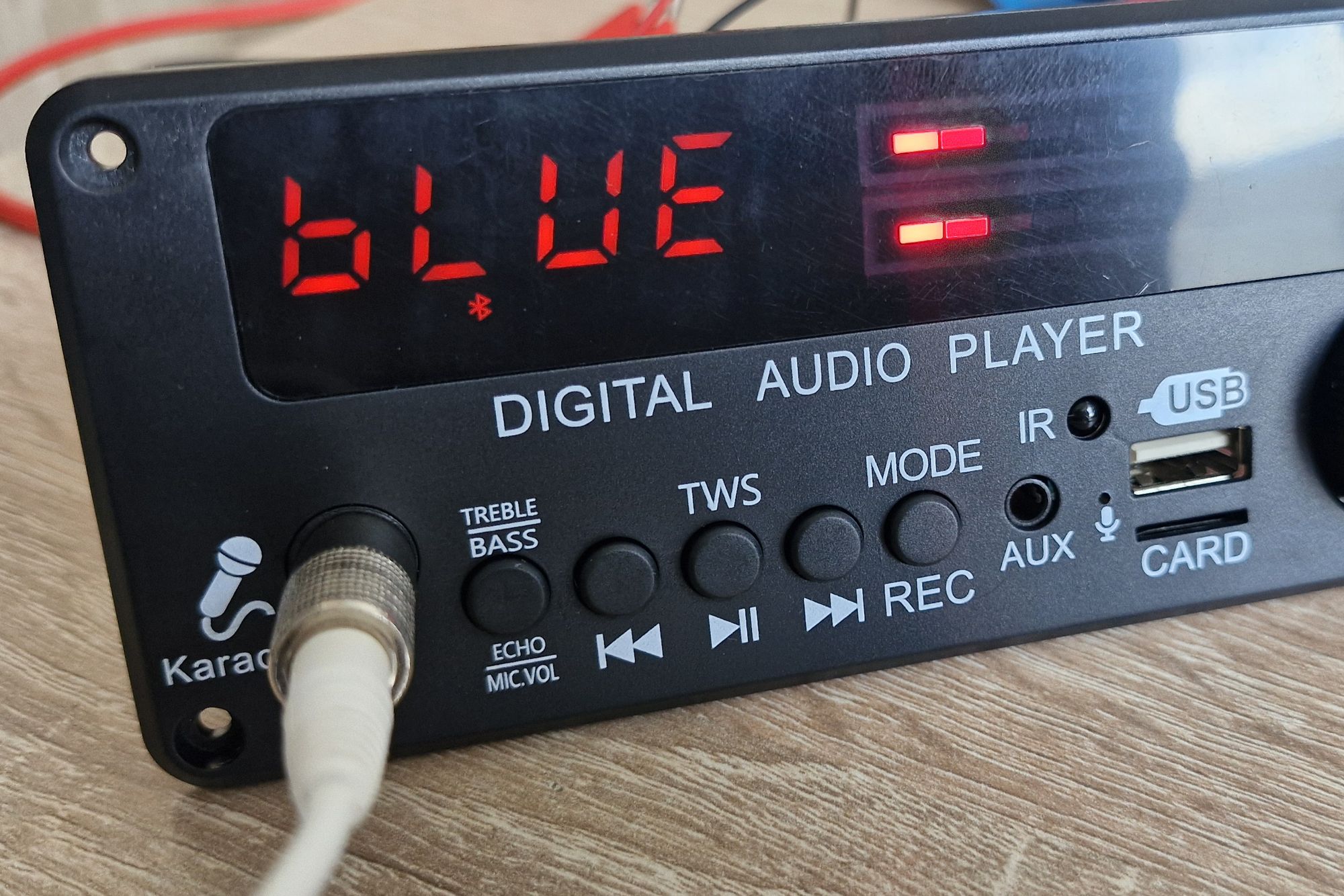

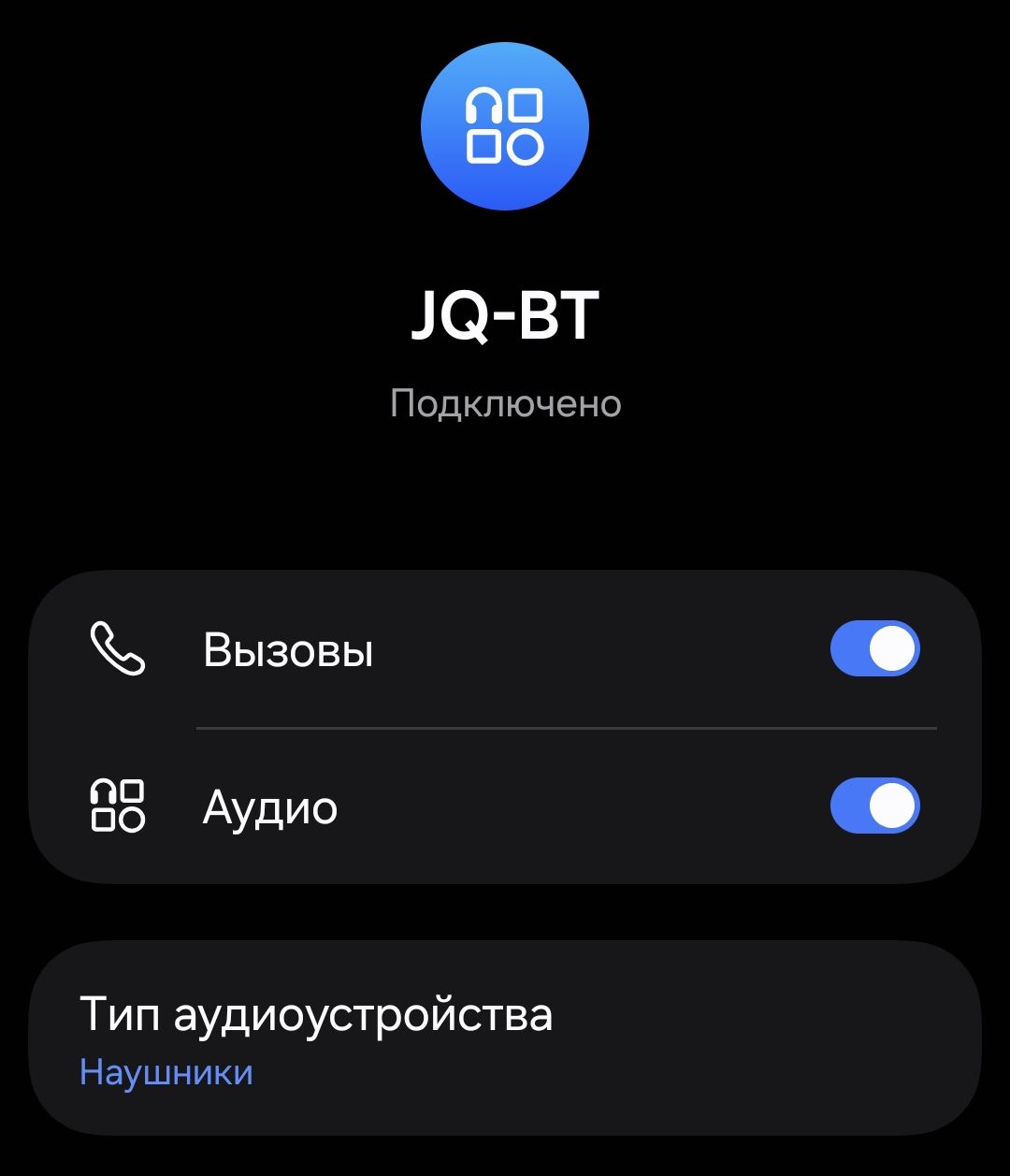

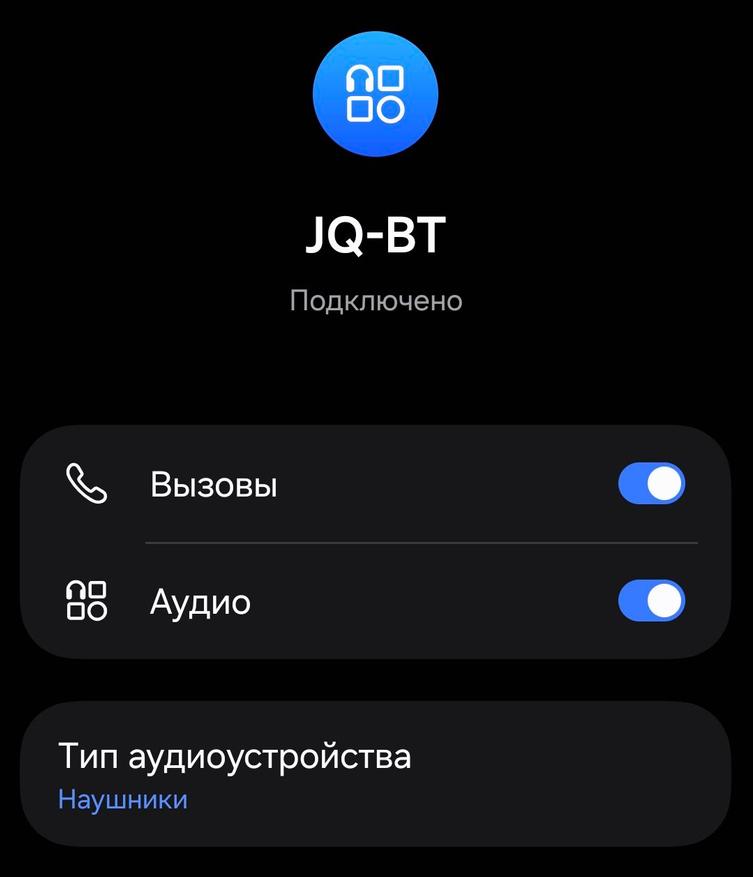

Bluetooth идет с базовым кодеком, но с возможностью принимать звонки по громкой связи:

Если наклонится ближе к панели — собеседник что-то услышит даже. Для TWS режима (стерео) нужно пара одинаковых модулей.

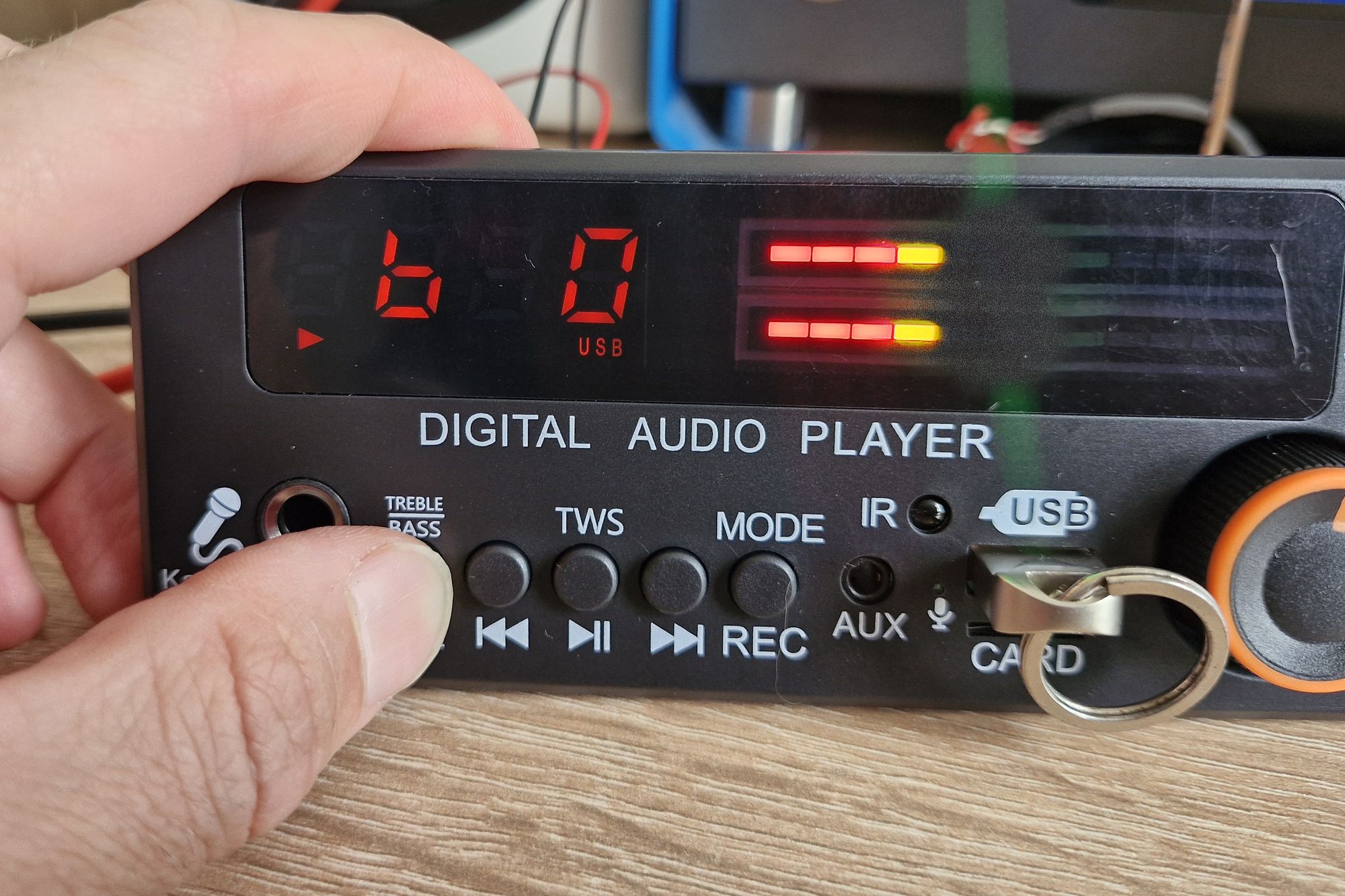

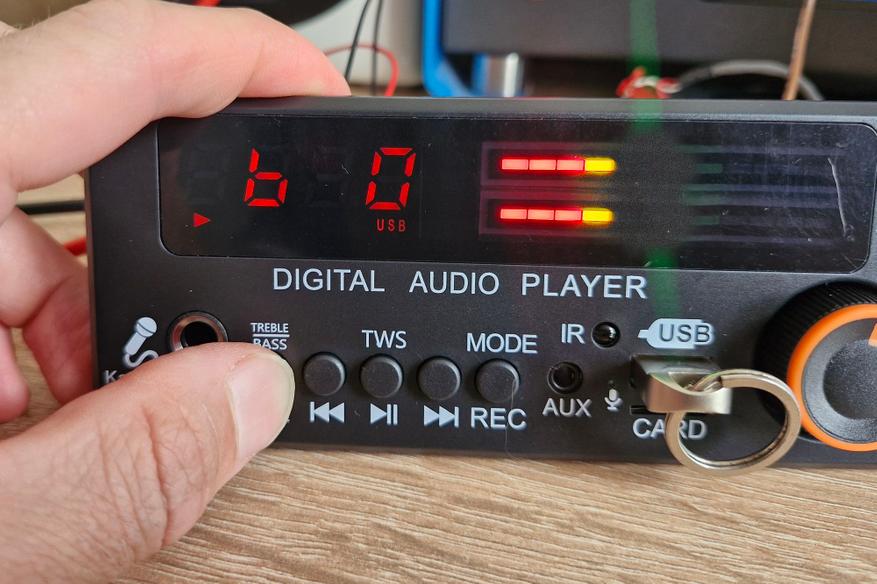

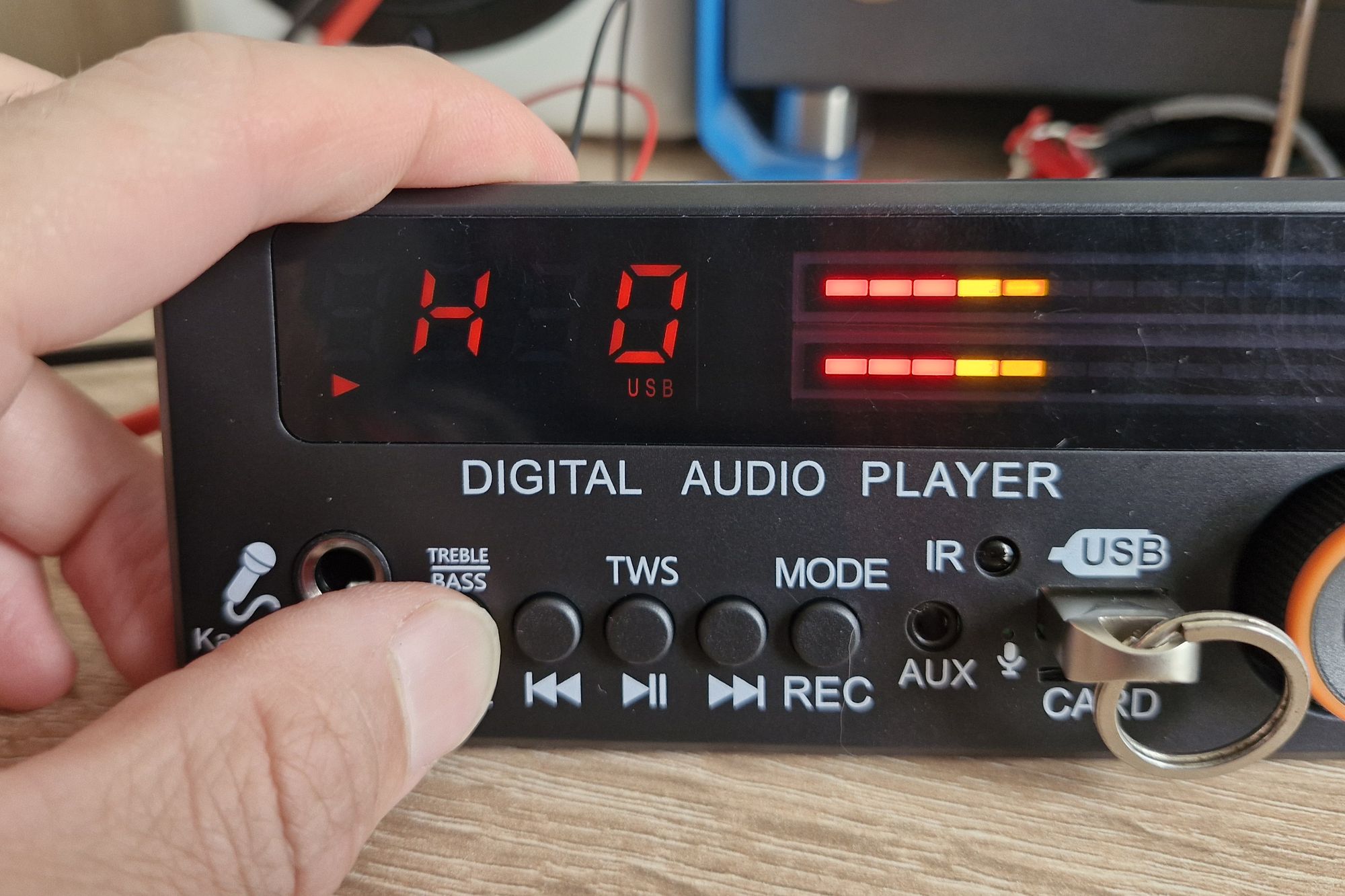

Для подстройки звучания есть как эквалайзер, так и темброблок (НЧ/ВЧ):

Звучание в целом простое и невыразительное (надпись Hi-Fi лишняя тут да), но для фонового воспроизведения на даче или гараже, можно не придираться.

Заключение

Mp3-модуль JQ-D190BT-A — очень довольно простая недорогая модель, выполняет только базовые аудио функции. Помимо «старых технологий» (Bluetooth, AUX, карта TF и флешки с музыкой), тут есть TWS, громкая связь и возможность спеть караоке. Да, тут удобная регулировка громкости с панели и пульта, темброблок, есть экран. Но нет рандомного воспроизведения с ноcителей и слабый прием на FM.

Продается модуль тут. Артикул для поиска ALI1952271877

Варианты таких модулей со встроенным усилителем мощности (остается только подключить динамки/колонки). Если интересен только радиоэфир — подборка портативных радиоприемников.

Спасибо за внимание.
