Воткнуть или накрутить? Штекеры-бананы Nakamichi

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сами того не подозревая, многие люди делятся на два типа: те, кто используют штекеры, и те, кто просто обматывают аудиоразъёмы. Я лично тоже много лет просто наматывал провод на разъём и прижимал его гайкой. Но в один момент понял, что так дальше жить нельзя! Мне нужны разъёмы! Полез на али, и практически сразу наткнулся на недорогие, но симпатичный бананы от Nakamichi, которыми торгуют все, кому не лень. При этом цена за один условный банан может быть, как 50 центов, так 2-3 бакса. Выбрал вариант на мой взгляд самый выгодный, и купил 8 штекеров. Спустя месяц на почте забрал небольшой пакет, внутри которого находилось два мешочка по 4 штекера в каждом:

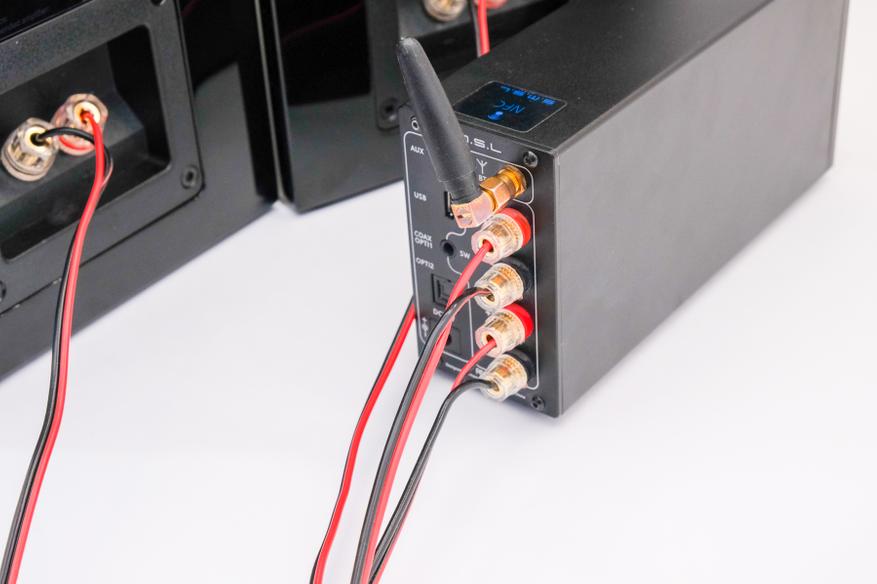

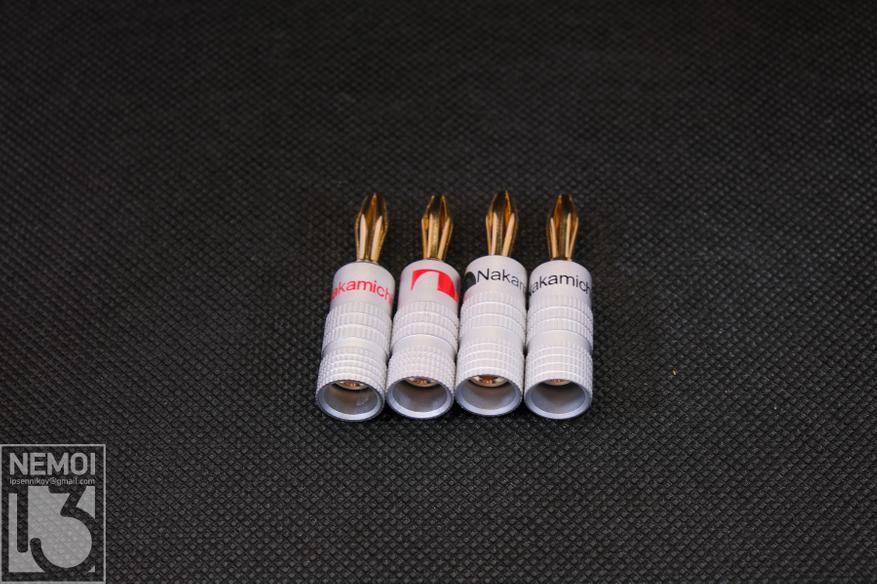

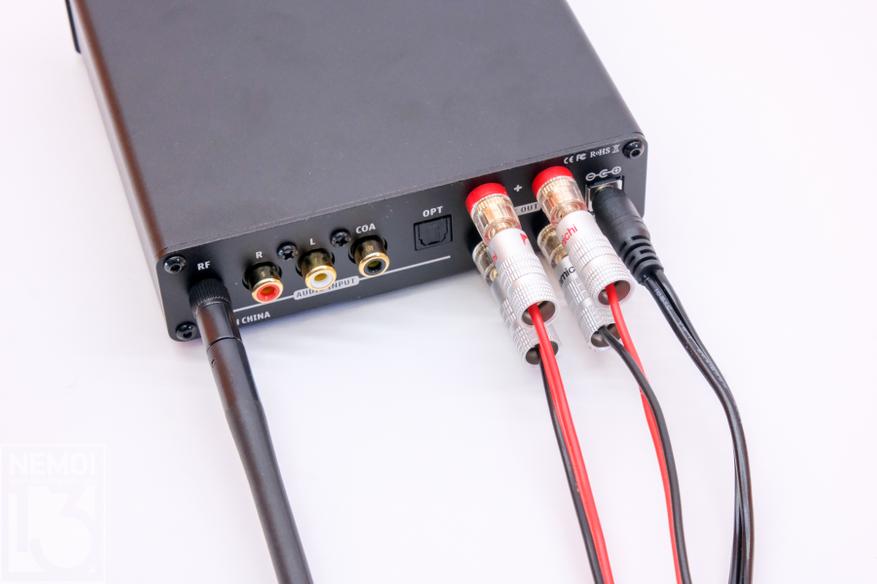

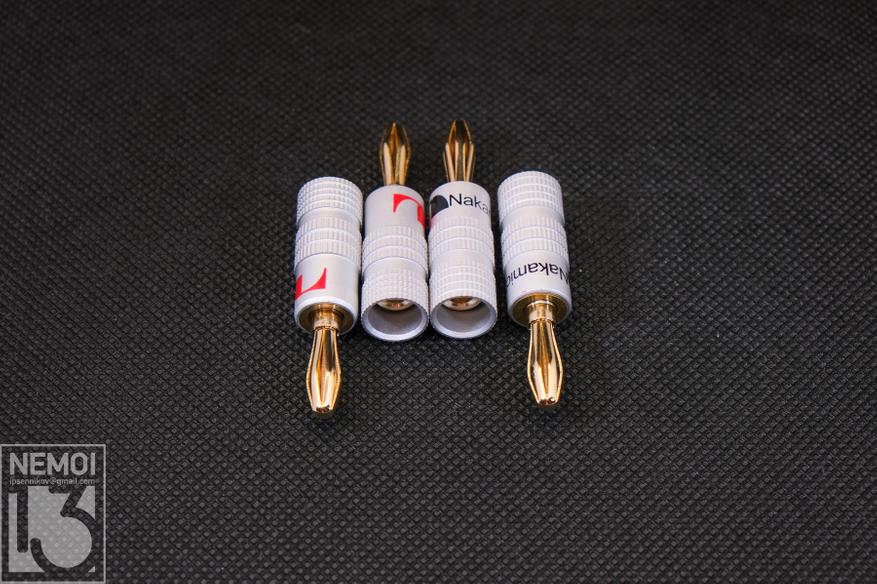

Первые 4 штекера сразу же накрутил на провода для подключения колонок PRO-JECT Speaker Box 5 к усилителю SMSL AD18. А второй комплект вот решил сфотографировать и показать вам. Штекеры тут на самом деле вроде как простые, но действительно удобные. Изготовлены они из метала. Медный позолоченный сердечник и алюминиевая декоративная гильза.

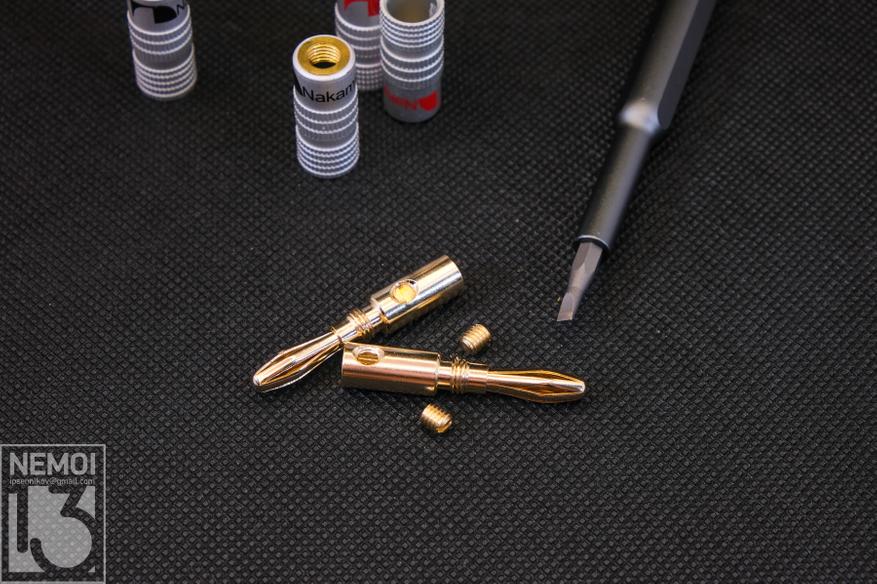

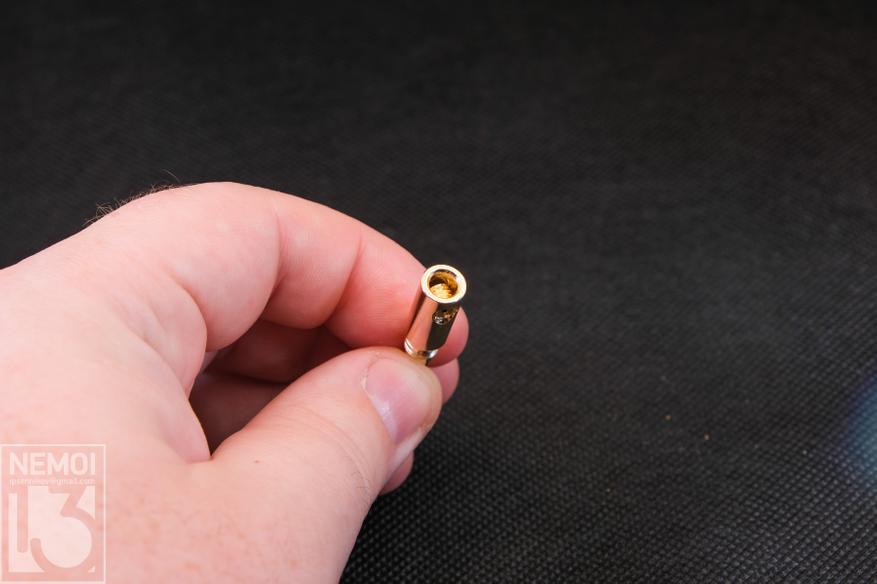

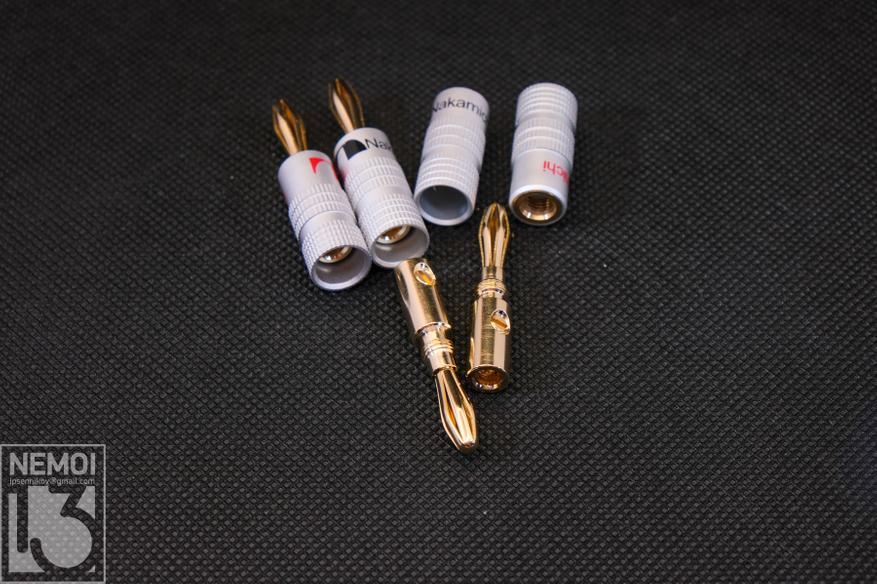

Полый сердечник с одной стороны имеет слегка подпружиненный штекер для подключения, а с другой стороны полую трубку с двумя винтами для зажима провода:

Алюминиевая гильза накручивается со стороны банана, и это очень удобно. Все мы сталкивались с тем, что только после прикручивания провода понимали, что сначала надо было на него надеть гильзу или трубку термоусадки или прижим. Вот тут такого не будет. Сперва фиксируем провод, потом спокойно со стороны штекера вставляем и накручиваем гильзу.

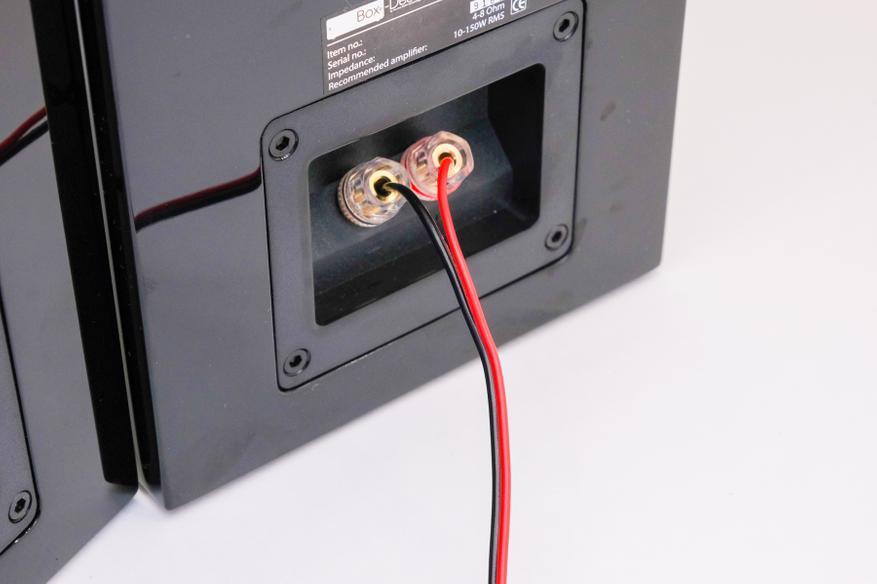

Раньше, я просто накручивал шнур на аудиоразъёмы. Это не плохо, это вполне допустимо. Но не совсем удобно. К тому же если на провод есть нагрузка, то такое соединение со временем рвётся и нужно всё делать заново. Вот так это выглядело в моём случае:

Теперь же потратив один раз пару минут на подготовку провода и закрепление его в штекер, получаю много разовое и надежное соединение. Штекер может зажать провод сечением до 4мм. Мои же провода сечением 0.75мм тут выглядят мягко говоря маленькими, но зажимаются без проблем. Вот так выглядит готовый провод от колонок, подключённый к недавно обозренному мной усилителю Aiyima D01

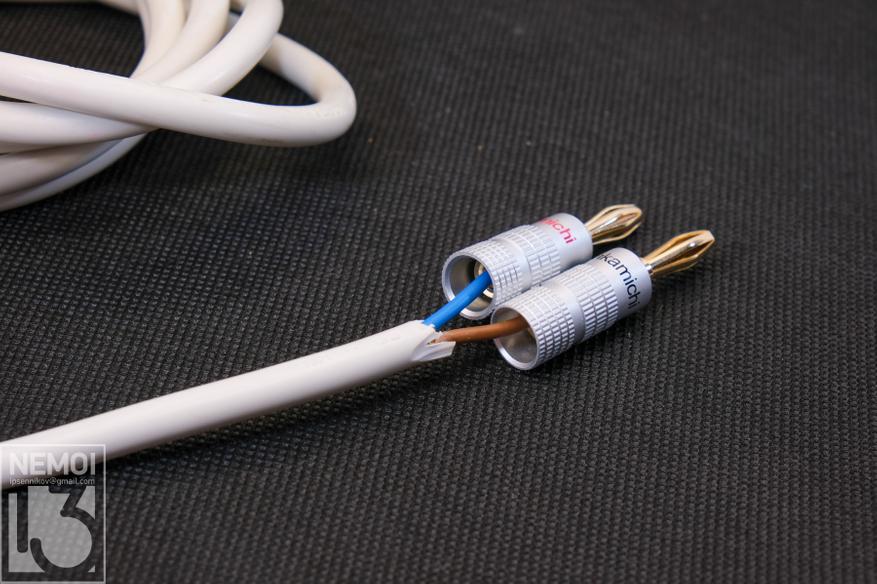

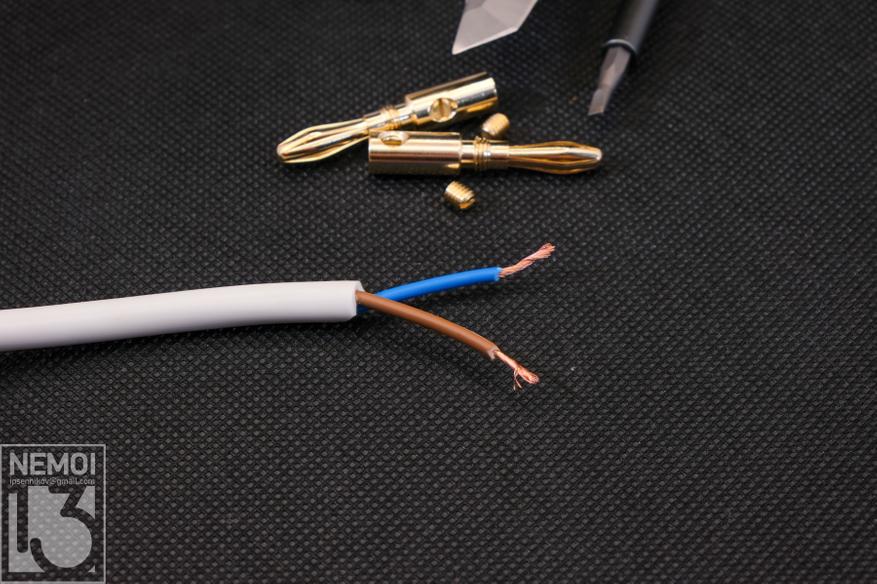

Но для обзора также покажу как просто делается установка провода в этот штекер. Беру провод. На глаза попался медный провод 3*0.75мм в двойной изоляции (просто лежал в ящике, а я и не стал ничего другого искать). Зачищаю оплётку, вставляю в штекер:

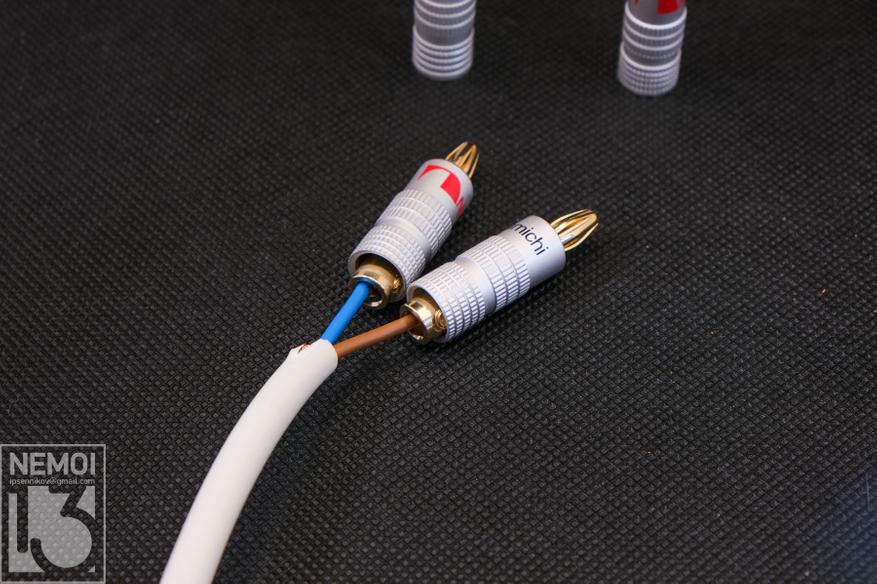

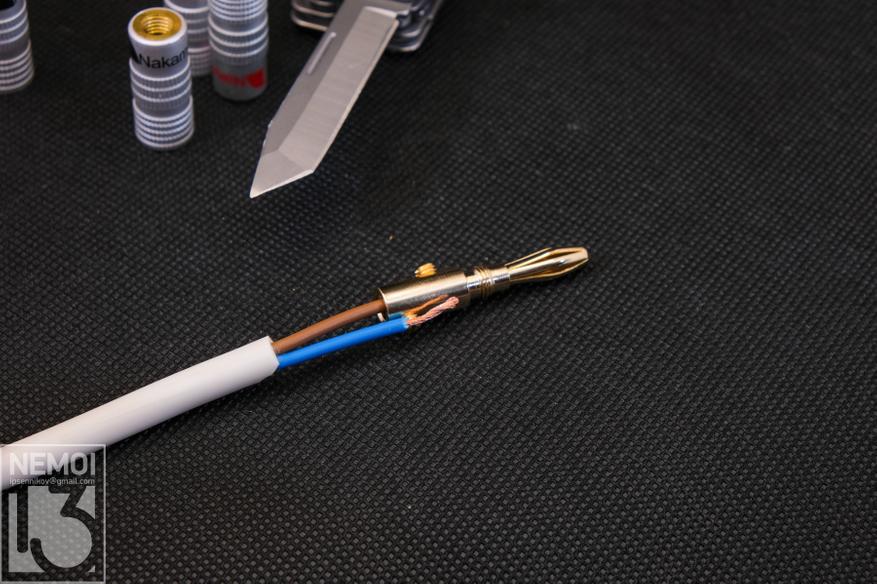

Зажимаю тонкой плоской отверткой два винта, надежно фиксируя провод внутри штекера. И накручиваю внешнюю гильзу:

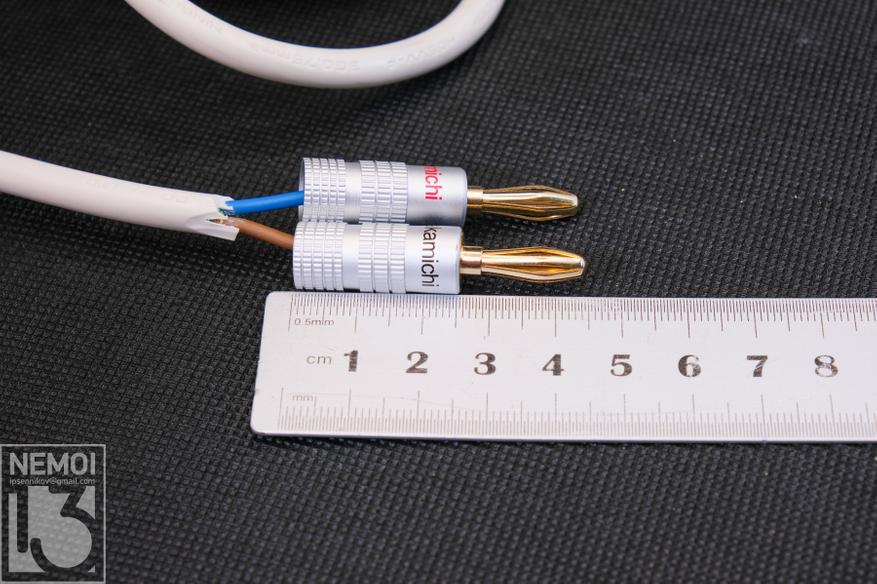

Кстати забыл рассказать о размерах штекера. Он имеет длину 4.5см:

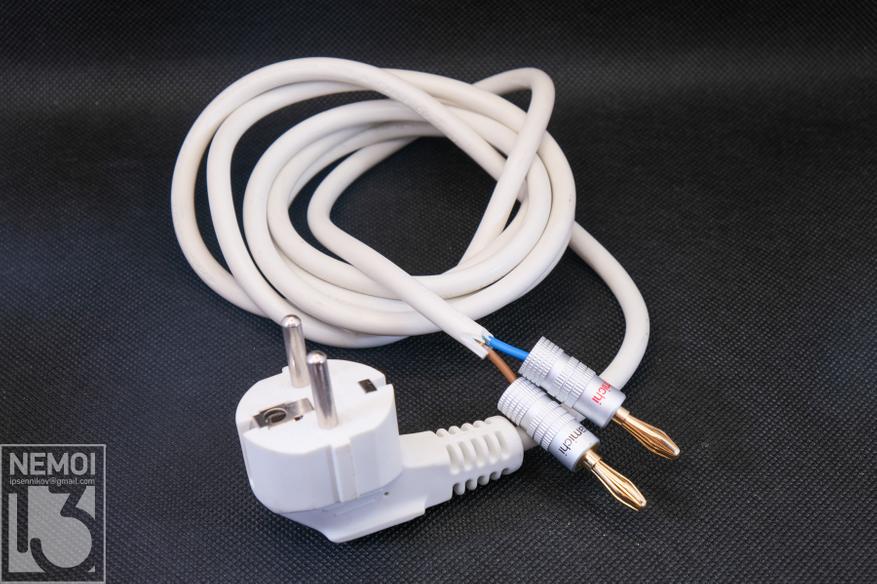

Ну и теперь провод готов. Как думаете, куда можно его использовать?

Кстати правильно ли я собрал провод? Красный фаза, черный на ноль? Синий и коричневый провода не надо ли местами поменять?

Заключение:

Штекеры бананы Nakamichi это удобный и недорогой вариант для того чтобы упростить подключение аудиоустройств между собой. Они недорогие, удобные, выглядят симпатично и судя по хорошим отзывам достаточно надежные.

Купить штекеры Nakamichi

Я полностью доволен своим приобретением, и смело могу рекомендовать эти штекеры к покупке. На этом весь обзор, всех с наступающими праздниками!

Другое
Автор не входит в состав редакции iXBT.com (подробнее »)
Об авторе
Блогер-обзорщик, практик реалист.
Развиваю ютуб канал BuyBlogTV: https://www.youtube.com/c/BuyBlogTV
Всегда открыт к сотрудничеству и предложениям.
Email для связи: ipsennikov@gmail.com
VK: https://vk.com/nemoi13review
******************************
Так как я не являюсь профессионалом-технарём, обзоры пишутся мной чисто из потребительского отношения, для таких же как я, простых людей. Я знаю, что не смогу отразить все нужные вещи в обзоре, и возможно где-то даже допускаю ошибки. Вы можете написать мне в ЛС, я обязательно исправлю, а также вы можете задать вопрос в комментариях к обзору, и я по мере возможности и знаний отвечу на него.

26 комментариев

b
последняя фотка норм, фазировка сходится?
nemoi13
последняя фотка норм, фазировка сходится?

Так я и спрашиваю. Правильно ли подключил? По расцветке.
s
Похоже что неправильно: на переменном токе синий — ноль, коричневый — фаза.
Логически из этого трудно сделать переход на ±, но, получается, чёрный это «типа ноль», красный — «типа фаза».
nemoi13
Похоже что неправильно: на переменном токе синий — ноль, коричневый — фаза.
Логически из этого трудно сделать переход на ±, но, получается, чёрный это «типа ноль», красный — «типа фаза».

О! Я вижу вы в теме. Тогда подскажите пожалуйста что можно подключить с таким кабелем? Ато у меня если честно фантазии придумать не хватает.
s
Да фантазии явно хватает, только смелости признаться себе в этом нет.
Можно в осциллограф, наверное, подключиться, посмотреть как там оно в розетке. Только очерёдность подключения надо соблюдать, на них же небось изоляции нет.
M
Акустическую систему же, там выше фотки были же.
Да и не всегда понятно, правильно ли расцветку использовал, а по характерному гулу в 50Гц сразу будет видно, динамик вперёд — значит правильно, назад — неправильно!
nemoi13
Акустическую систему же, там выше фотки были же.
Да и не всегда понятно, правильно ли расцветку использовал, а по характерному гулу в 50Гц сразу будет видно, динамик вперёд — значит правильно, назад — неправильно!

Вспоминаю мультик «Ну погоди» где волк в 220 розетку подключил электрогитару
B
«Изготовлены они из метала. Медный позолоченный сердечник и алюминиевая декоративная гильза.» — затем, посмотрите на последнее фото. Вы действительно захотите потрогать «фазу», взявшись голой рукой за такой разъем??!
Не понимаю людей, ради красоты забывающих про изоляцию. Технику не жалко? Себя не жалко?
Автору: данные бананы — это разъем, строго для проводов акустики. На выходе усилителя напряжение, которое не убьет.
Даже для сигнальных проводов и питания макетов схем, нужны бананы с изолированными ручками — иначе КЗ неизбежно.
--
«Кстати правильно ли я собрал провод? Красный фаза, черный на ноль? Синий и коричневый провода не надо ли местами поменять?» — не имеет значения, поскольку завтра вилку ты воткнешь «вверх ногами» и все на выходе поменяется. Или вставишь в другую розетку, где фаза и ноль подключены наоборот.
Цветовая кодировка, конечно есть, но в однофазной бытовой сети, смысл имеет цвет только одного провода: защитной земли — желто-зеленый. Он всегда попадает на свое место. Если подключен в розетке. :-)
Для справки: нейтраль, «N», 0, — обычно голубая. Фазы — могут быть любых других цветов. Есть целый набор вариантов кодировки проводов цветами в кабеле. Да еще, в разных странах бывают отличия, по времени принятия стандартов.
Последний раз редактировалось
nemoi13
«Изготовлены они из метала. Медный позолоченный сердечник и алюминиевая декоративная гильза.» — затем, посмотрите на последнее фото. Вы действительно захотите потрогать «фазу», взявшись голой рукой за такой разъем??!
Не понимаю людей, ради красоты забывающих про изоляцию. Технику не жалко? Себя не жалко?
--
«Кстати правильно ли я собрал провод? Красный фаза, черный на ноль? Синий и коричневый провода не надо ли местами поменять?» — не имеет значения, поскольку завтра вилку ты воткнешь «вверх ногами» и все на выходе поменяется. Или вставишь в другую розетку, где фаза и ноль подключены наоборот.
Цветовая кодировка, конечно есть, но в однофазной бытовой сети, смысл имеет цвет только одного провода: защитной земли — желто-зеленый. Он всегда попадает на свое место. Если подключен в розетке. :-)
Для справки: нейтраль, «N», 0, — обычно голубая. Фазы — могут быть любых других цветов. Есть целый набор вариантов кодировки проводов цветами в кабеле. Да еще, в разных странах бывают отличия, по времени принятия стандартов.

Хорошо, если вы так серьёзно отнеслись к фотографии, тогда заодно скажите что и куда ЭТИМ можно подключить? С одной стороны вилка, с другой стороны бананы для аудиоразъёма? Причём в тексте написано что демонстрация проводится на шнуре который под руку попался.
w
Хорошо, если вы так серьёзно отнеслись к фотографии, тогда заодно скажите что и куда ЭТИМ можно подключить? С одной стороны вилка, с другой стороны бананы для аудиоразъёма? Причём в тексте написано что демонстрация проводится на шнуре который под руку попался.

Прекрасно бананы входят в мультиметр. Можно напряжение замерять красиво )))
B
Совершенно верно, сам использую. В коммутации НЧ измериловки и блоках питания.
Но, естественно, не такие, а с изоляцией.
B
На мой взгляд, этим приспособлением очень удобно проверить себя на внимательность, ловкость и устойчивость к 220В :-)
Хотя, некоторым, особо одаренным и любознательным хватает одной отвертки или дамской шпильки...
Думаю, автору цель изготовления приспособления, конечно виднее.
--
А если серьезно, то именно так и начинаются все нечаянные трагедии. С мелочи, что «попалось под руку».
nemoi13
А если серьезно, то именно так и начинаются все нечаянные трагедии. С мелочи, что «попалось под руку».

Так после фотосессии бананы были демонтированы. Вилка с проводом отправлена обратно в ящик до хороших времен. Я ж не враг своему здоровью. Но вижу что шутка не зашла, слишком все серьёзные тут.
B
«о вижу что шутка не зашла, слишком все серьёзные тут. » — ну е-мое… А где подсказки?? типа :-)
В понедельник, они особенно нужны.
nemoi13
«о вижу что шутка не зашла, слишком все серьёзные тут. » — ну е-мое… А где подсказки?? типа :-)
В понедельник, они особенно нужны.

Так если подсказывать, то это разве шутка?
Вот вы попались. Не пройдя тест на логику.
B
«Так если подсказывать, то это разве шутка? » — у некоторых людей, шутки такие… что без подсказки-улыбки и не поймешь. («Вася проснется, а голова-то в тумбочке!!») Не зря же амеры в своих «юмор-тв» смех «группы поддержки» запускают в фоне. Что бы «уж наверняка» до всех дошло, где там можно смеяться. Без обид.
«Вот вы попались. Не пройдя тест на логику. » — угу. Не «на логику», а «на чувство юмора». Вчера на ДР был… а сегодня — понедельник. «Блок веселья» не стартанул, завис еще вчера.
Сорри.
---
Ну, тогда ответная шутка:
Собрал дедушка такой переходник, отвернулся на минутку за смартфоном, снять поделку. А тут шустрый и любознательный внучок мимо пробегал, цап «блестяшки»...
"- Минус один" — подумал дедушка.
nemoi13
Собрал дедушка такой переходник, отвернулся на минутку за смартфоном, снять поделку. А тут шустрый и любознательный внучок мимо пробегал, цап «блестяшки»...
"- Минус один" — подумал дедушка.

Вот поэтому сразу после того было сделано фото, сие шайтан-поделие и было тут же демонтировано и убрано.
s
Господа, токсичный автор это, конечно, «новое» слово в деле блогостроения, но...
Я проверил. Евровилка не горит желанием влезать на место бананов. Однако же на моих колонках обычная вилка — «советская» или как на зарядках, без «земли» — отлично влезла. То есть не одним штекером, это тривиальное решение. Нет, сразу двумя.
Резюмируя: данная идея годится для подключения колонок к усилку если поменять вилку. Цветовое кодирование настоятельно рекомендуется соблюдать.
B
«на моих колонках обычная вилка — «советская» или как на зарядках, без «земли» — отлично влезла… сразу двумя.» — в далеком-далеком любознательном детстве, такой опыт, с розеткой 220 получился «на ура». Вышел замечательный, чистый тон, 50 Гц. :-)
Благо, динамик был мощный и 8 Ом. Все обошлось без поломок, легкий звуковой шок от неожиданности (27Вт, все-ж таки).
MsmuAlligator
Как думаете, куда можно его использовать?

вилку по прямому назначению — в 220 В, а бананы в ad18. видеоотчет о проделанной работе отослать в киножурнал «хочу всё знать» ;)
как Вы умудряетесь качественно зафиксировать кабели 0,75мм с такими бананами — тайна покрытая мраком :)
кстати, о кабелях 0,75 мм, неужели ничего достойного на 2-2,5 мм не нашлось?
nemoi13
как Вы умудряетесь качественно зафиксировать кабели 0,75мм с такими бананами — тайна покрытая мраком :)

Там же два винта, они прижимают очень хорошо. В этом и прелесть этих бананов, что они универсальные под любой кабель.
о кабелях 0,75 мм, неужели ничего достойного на 2-2,5 мм не нашлось?

Честно? Я вот слушаю музыку, и меня устраивает. А если нет разницы, то зачем платить больше?
Правда та бухта в 100 метров которую брал много лет уже кончается. Скоро буду новую заказывать, уже побольше потолше и в «аудиофильской» толстой оплётке. :)
MsmuAlligator
Там же два винта, они прижимают очень хорошо. В этом и прелесть этих бананов

У меня есть похожие бананы с Али, но без колпачков Nakamichi, обошлись что-то в районе 100-120 р/шт.
Да, двумя винтами прижимать конечно гораздо лучше, но всё же многожильный 0,75 мм там ну совсем жиденько смотрится ;-)
nemoi13
А вам смотреть? Или музыку слушать?
a
Синий ноль, слева в резетке должен быть, коричневый фаза, в резетке справа.
Про отсутствие фазировки в наших резетках вам небось уже писали грамотные электрики, но наверное забыли рассказать, что «грамотных электриков» не приглашают подключать например блоки управления газовых котлов, а зовут действительно специалистов.
Вставлять такое, как на фото, никуда не надо.
L
«на всякого мудреца довольно простоты»
M
Многожильный кабель под винт зажимать всё же неграмотно, со временем жилки смещаются, прижим ухудшается, контакт портится. По идее, надо зажимать под винт или одножильный провод или огильзованный, или пропаянный.
