Советский усилитель «Электрон-104-стерео»: от «плюса» к «минусу»

В свое время мне пришлось работать техником в местном Районном Доме культуры и одновременно руководить ВИА. Об «Электрон-104-стерео» знаю не понаслышке. О нем у меня сложилось двоякое мнение: как положительное, так и отрицательное. Этот усилитель стоил относительно недорого — 260 рублей. Вот его и пихали во все организации культуры, иные учреждения закупали его самостоятельно.

Могу точно сказать: лучше всего это изделие подходит для домашнего использования. Но тут возникает вопрос: зачем оно нужно в квартире? Для дома достаточно качественного магнитофона с колонками. Что касается использования этого усилителя в общественных местах, то рано или поздно возникнут проблемы, если эксплуатировать «Электрон-104-стерео» неграмотно. Например, в составе небольшого ВИА он неплохо подходил для озвучки голоса или соло-гитары.

Но стоит подключить синтезатор с большим частотным диапазоном или (не дай Бог!) бас-гитару, пиши пропало. Тут вам и хрюкающие динамики и вылетающие без конца выходные транзисторы типа КТ-805. То же самое относится к воспроизведению фонограмм на больших площадках: если есть много басов, которые забыли убрать, получится картинка, описанная выше. Однако, обратимся к истории сего изделия.

Как и зачем создавали

В середине 1970-х годов советская радиопромышленность переживала странный период: ламповые усилители ещё вовсю использовались, но на смену им уже шли транзисторные аппараты. Тогда считалось, что последние прогрессивнее первых, которые скоро должны полностью исчезнуть.

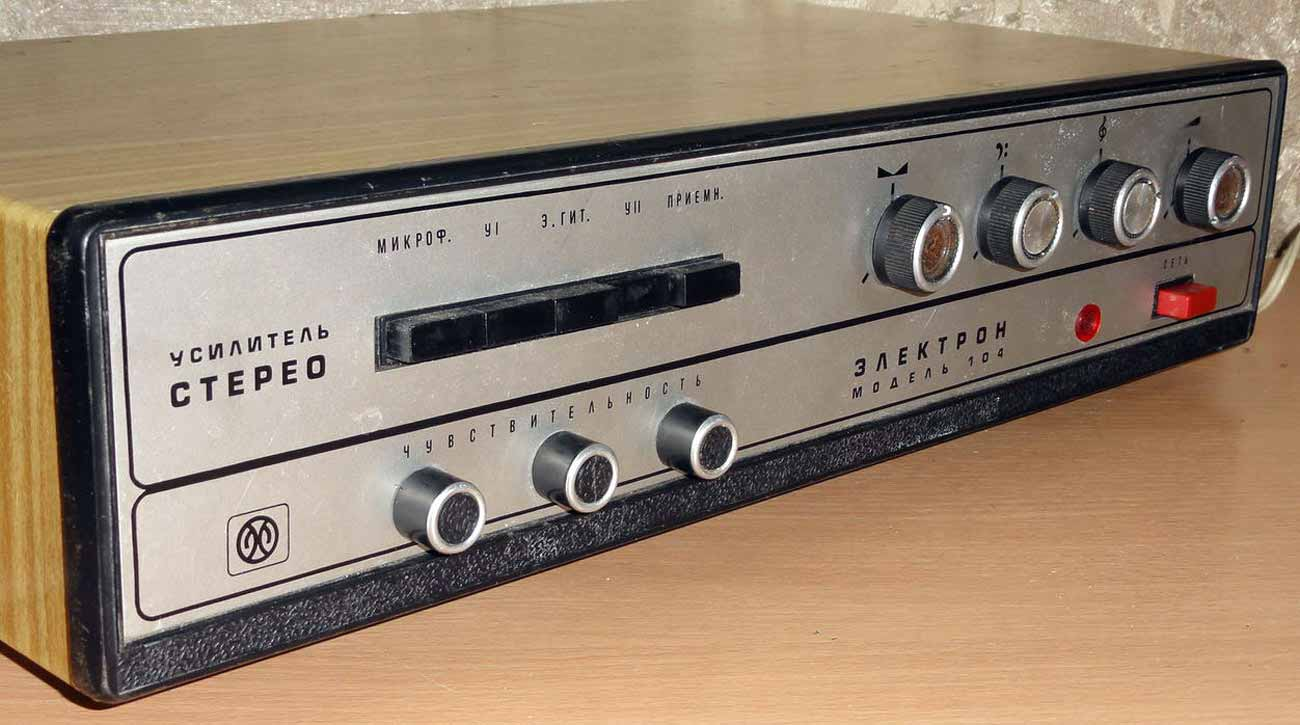

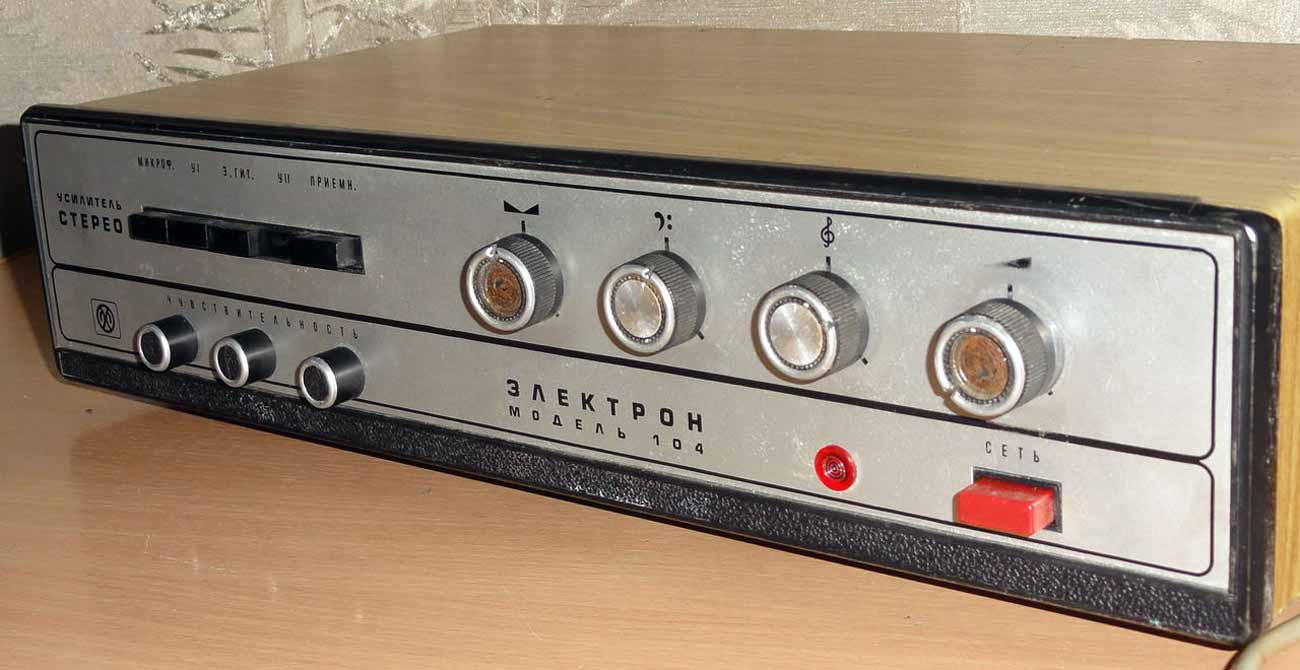

Одним из тех, кто стоял на этом переломе, стал стереофонический усилитель «Электрон-104-стерео», выпускавшийся с 1977 года на Муромском заводе РИП примерно до 1985 года Это был аппарат первого класса, для своего времени — вполне серьёзная машина, способная озвучить не только квартиру.

Техническая составляющая

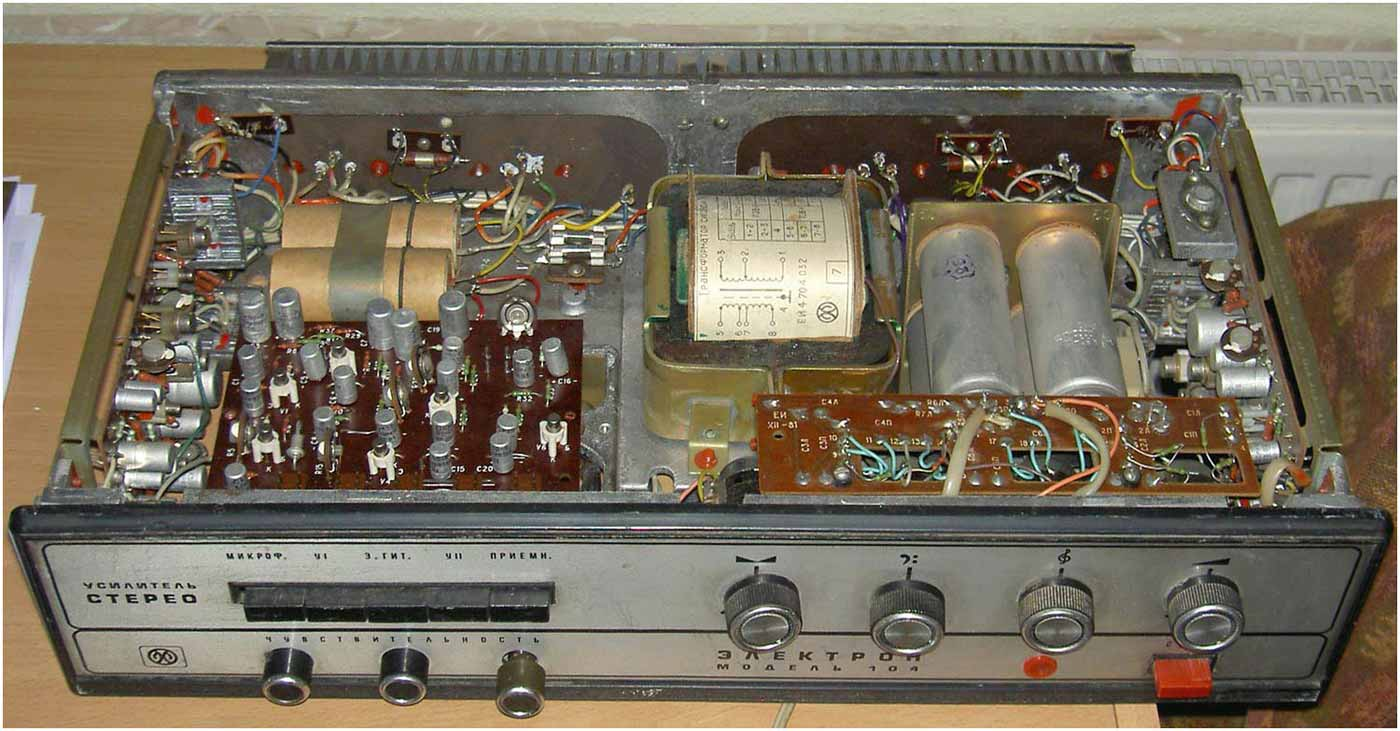

Аппарат был собран на транзисторах и имел блочную конструкцию. Внутри располагались блок питания, предварительный усилитель с регуляторами тембра и громкости, а также два идентичных усилителя мощности для левого и правого каналов. Такая схема упрощала ремонт: при поломке одного канала можно было заменить только его модуль, а не весь аппарат.

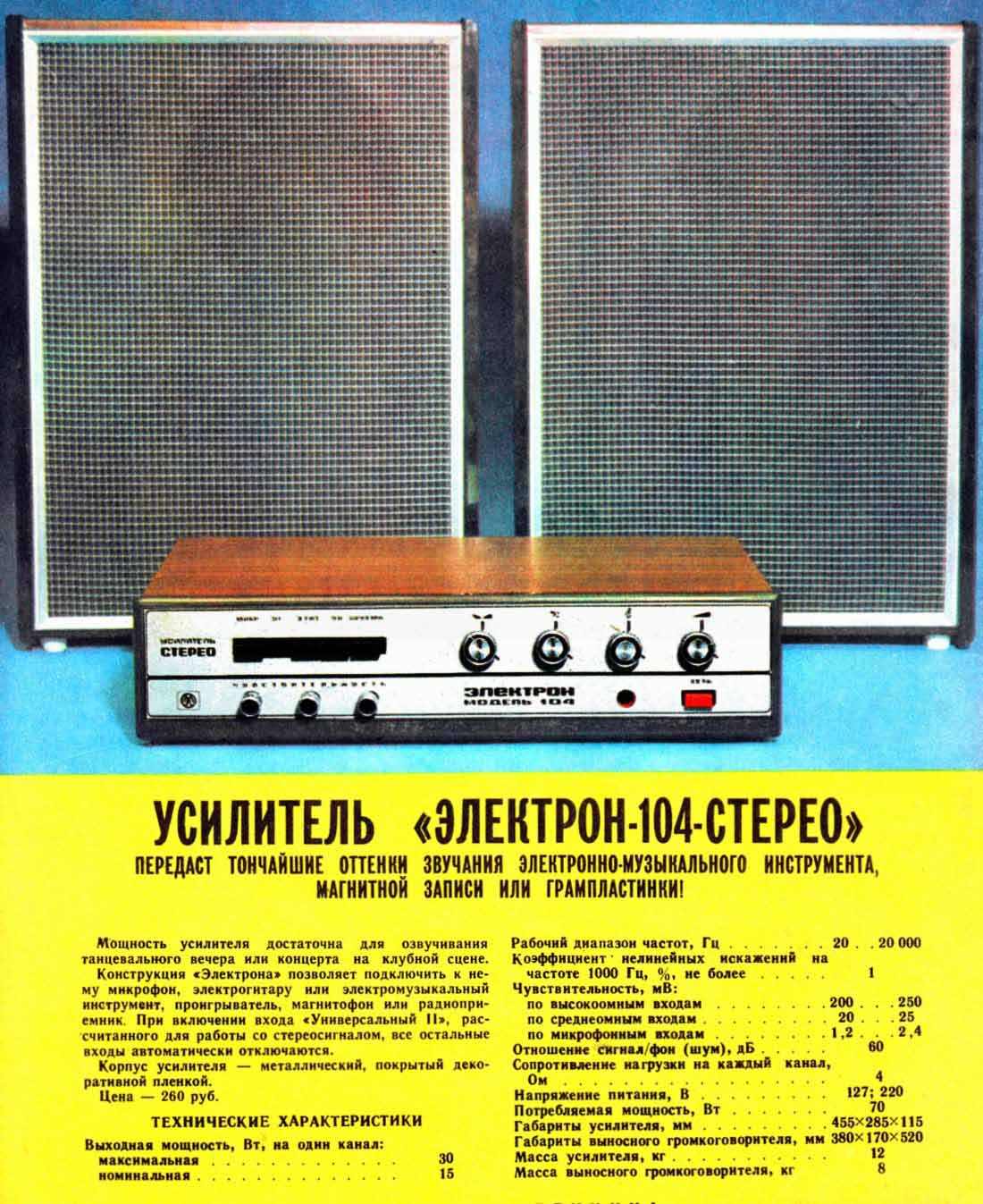

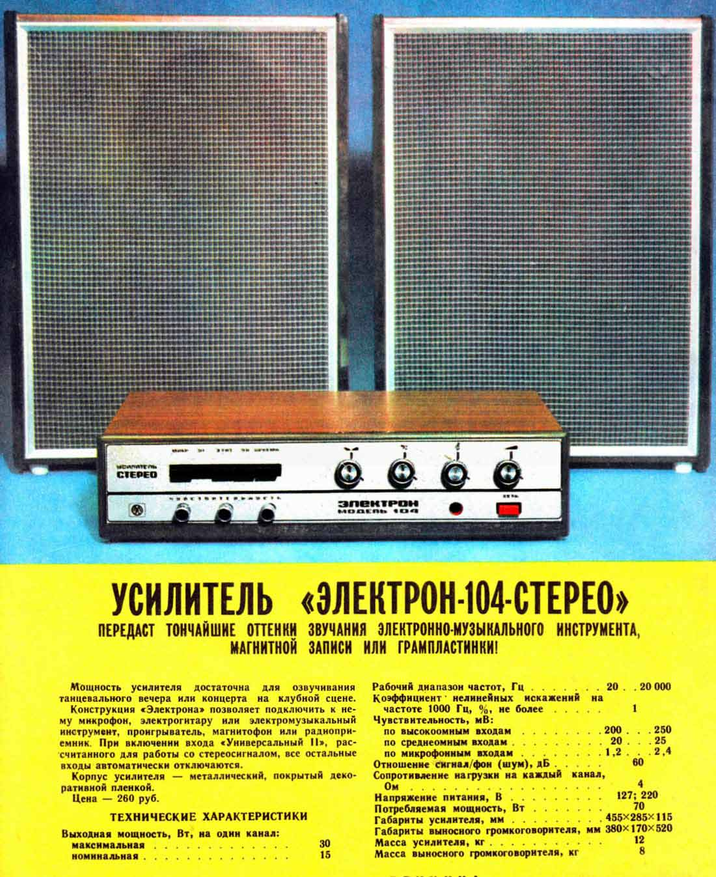

Параметры были достойными. Номинальная выходная мощность составляла 2Х15 Вт, максимальная — 2Х30 Вт. Диапазон воспроизводимых частот простирался от 30 до 20 000 Гц на линейном выходе и 50-12500 Гц при работе на внешнюю АС.

Коэффициент нелинейных искажений не превышал 1% на средней мощности. Отношение сигнал/шум составляло около -60 дБ. Питался усилитель от сети 220 В. Весь комплект весил около 30 кг: колонки по 9 и усилок примерно 12 кг. Корпус был выполнен из металла, обклеенного пленкой под дерево.

Что ломалось

Из поломок, кроме выходных транзисторов, упомянутых в начале статьи, мог выйти из строя предварительный усилитель, если на микрофонный вход случайно подать слишком сильный сигнал. Больше каких-либо болячек я не припоминаю: именно этим усилок мне и нравился. Если соблюдать режим мощности и не перегружать, он не ломался. Ну, а выходные транзисторы, если что, заменить несложно — благо, дефицитом они не были.

«Электрон» сегодня

Сегодня «Электрон-104» — объект интереса коллекционеров и любителей ретро-техники. На вторичном рынке рабочие экземпляры встречаются по цене от 680 до 3 000 рублей, в зависимости от состояния.

Восстановление обычно требует замены высохших электролитических конденсаторов, иногда выходных транзисторов и чистки потенциометров. Для тех, кто готов повозиться, этот аппарат даёт доступ к тому самому звуку, который, может, напомнит вам молодость.
