Sharp VZ-3000: зачем японские инженеры спрятали два тонарма в вертикальный отсек

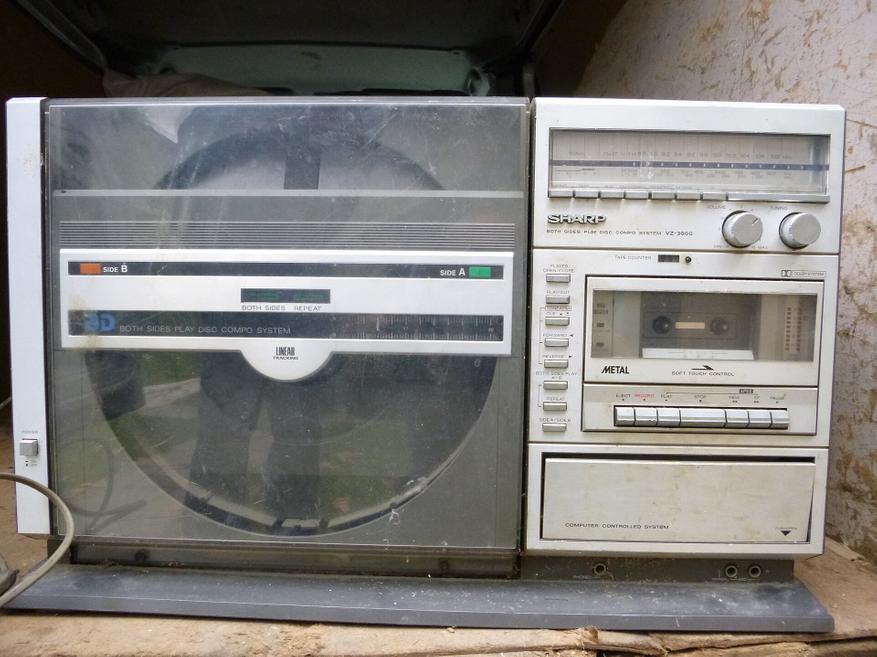

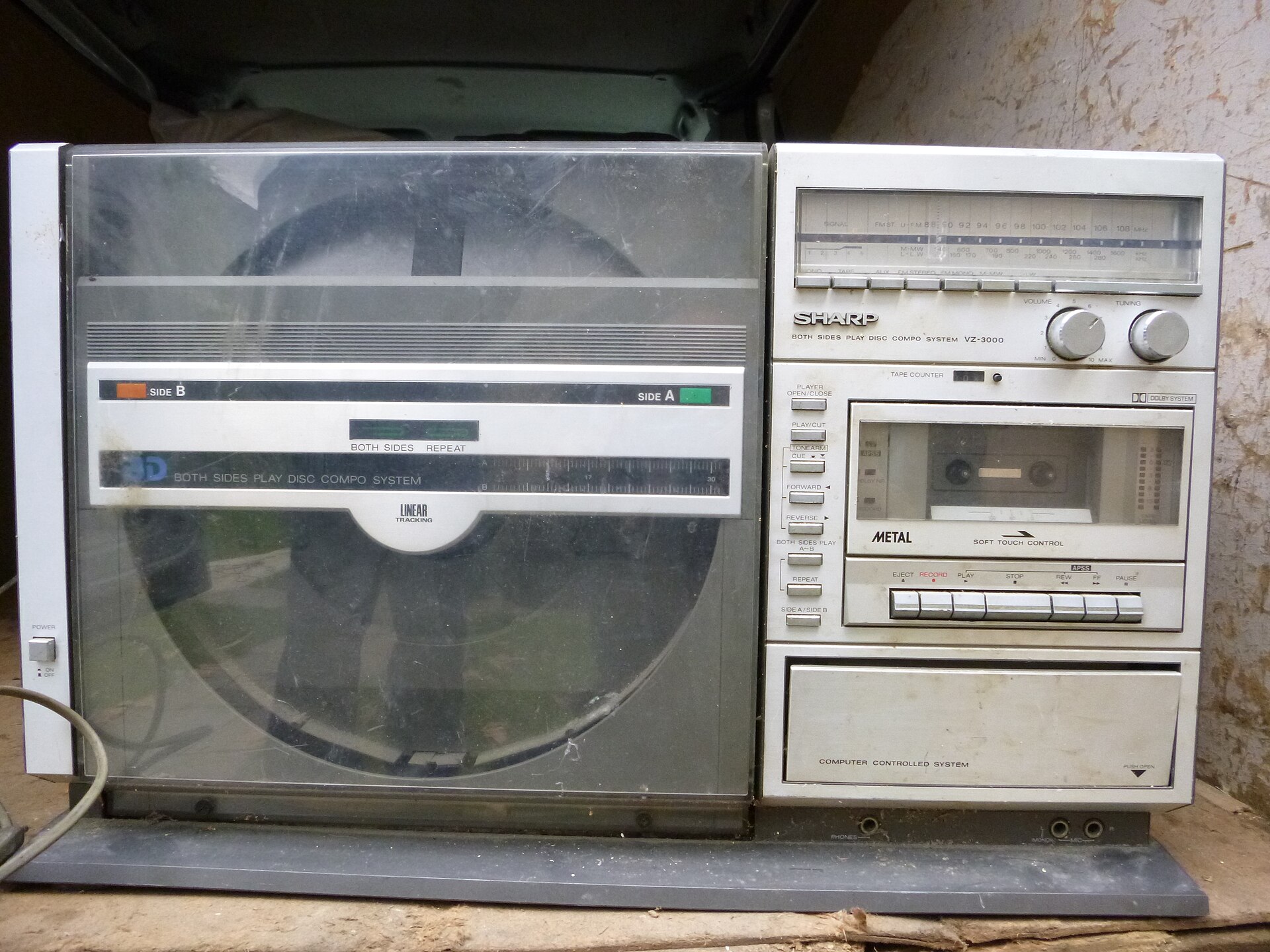

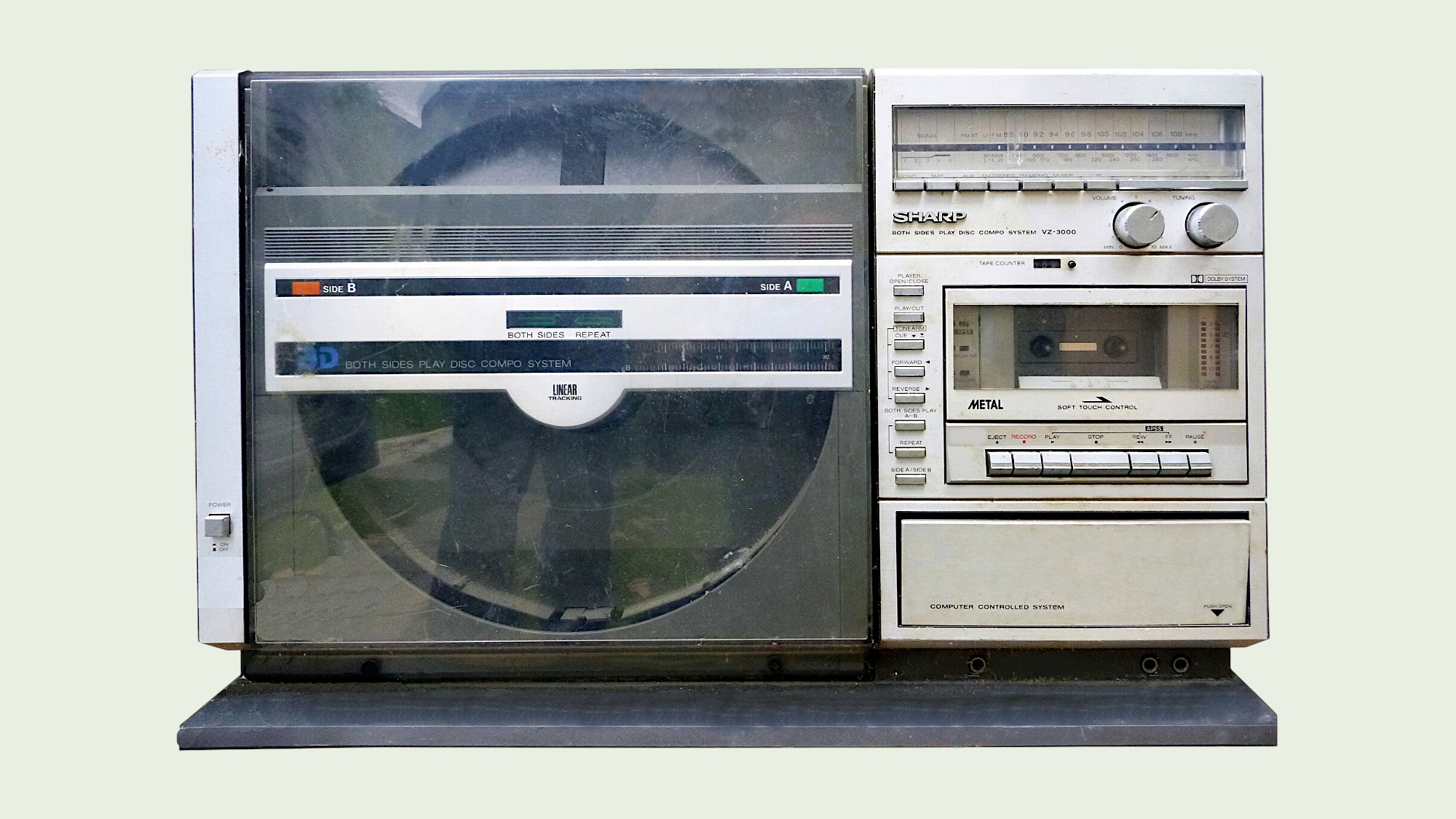

В 1981 году владелец винилового проигрывателя жил по строгому графику: каждые 20-22 минуты нужно было вставать с дивана, поднимать пылезащитную крышку, вручную переворачивать диск и удалять пыль с дорожек. Компания Sharp изменила этот порядок выпуском модели VZ-3000 — комбайна весом 14,6 килограмма, куда пластинка вставлялась вертикально, как в кассетную деку, и воспроизводилась с обеих сторон без участия человека. Чтобы заставить иглу считывать микроскопические канавки в вертикальном положении, инженерам пришлось решить три технические задачи.

Главным препятствием была физика. В стандартных горизонтальных проигрывателях игла удерживается в звуковой дорожке за счет регулируемого противовеса и естественной силы тяжести. При повороте пластинки на 90 градусов гравитация начинает тянуть тонарм вниз поперек дорожек, вызывая мгновенное соскакивание иглы и повреждение канавок. Японские конструкторы полностью отказались от классического поворотного тонарма и разработали принципиально новую схему движения звукоснимателя.

Два тангенциальных тонарма и инфракрасные датчики

Внутри закрытого отсека установили два независимых тонарма с тангенциальным приводом: один для лицевой стороны (сторона А), второй — для тыльной (сторона B). Они перемещались по прецизионным направляющим строго по радиусу диска от внешнего края к центру. Такое решение не только стабилизировало иглу в вертикальной плоскости, но и полностью устранило угловую погрешность слежения — искажение звука, неизбежное для любых поворотных радиальных тонармов.

Прижимную силу обеспечивали не грузики, а калиброванные спиральные пружинные блоки с тонкой регулировкой. Каждый тонарм получил собственную головку звукоснимателя типа MM с подвижным магнитом. Когда диск загружался в отсек и прижимался моторизованным центральным фиксатором, микропроцессор определял его габариты (30 сантиметров для полноформатных альбомов или 17 сантиметров для синглов) с помощью встроенных оптических датчиков и автоматически выставлял скорость вращения — 33 или 45 оборотов в минуту.

Сложнее всего оказалось организовать воспроизведение обратной стороны. Главный шпиндель вращал пластинку только в одном направлении. Для переднего тонарма дорожка двигалась в привычную сторону, а для заднего — винил двигался относительно иглы снизу вверх. Конструкторам пришлось зеркально пересчитать геометрию крепления задней головки и угол наклона иглодержателя, чтобы сторона B воспроизводилась с тем же частотным диапазоном от 20 до 20 000 герц и без риска соскока.

Оптоэлектронный блок со светодиодными излучателями непрерывно сканировал гладкие участки между звуковыми дорожками. Пользователь мог выбрать непрерывное проигрывание двух сторон подряд (режим Both Sides Play), зациклить одну сторону или запрограммировать воспроизведение нужных песен в заданном порядке с помощью клавиш на передней панели управления.

Защита от пыли и глубина корпуса 17 сантиметров

Вертикальная компоновка дала аппарату редкое для аудиотехники тех лет бытовое преимущество: глубина монолитного корпуса составила всего 170 миллиметров при ширине 597 миллиметров. В 1981 году стандартные блочные аудиосистемы требовали глубоких специализированных стоек и занимали существенную часть жилой комнаты. Модель VZ-3000 со встроенным усилителем мощностью 25 ватт на канал свободно вставала на узкий подоконник или книжную полку стандартного размера.

Вторым практическим плюсом стала защита пластинок от абразивного износа. На горизонтально лежащий диск в процессе проигрывания непрерывно оседает бытовая пыль, которую игла под давлением вдавливает в микроканавки, вызывая неустранимый треск. В закрытом вертикальном кармане Sharp пыль не удерживалась на поверхности винила и осыпалась на дно рабочего отсека, не соприкасаясь со звуковыми дорожками и продлевая срок службы редких дисков.

В СССР 1980-х годов такие комбайны относились к категории самой престижной импортной техники. В комиссионных магазинах и магазинах системы «Берёзка» стоимость моделей серии VZ достигала от 2 500 до 3 000 рублей, что соответствовало стоимости подержанного автомобиля «Москвич» или «Жигули». Аппарат высоко ценился за встроенную кассетную деку с системой шумоподавления Dolby B: можно было установить редкий импортный винил, нажать клавишу синхронной записи и получить точную копию альбома на аудиокассете, ни разу не прикоснувшись к пластинке в процессе оцифровки на магнитную ленту.

Почему сложная механика осталась в прошлом

Платой за автоматизацию процесса стала высокая уязвимость механической части. Внутри корпуса проигрывателя стояли три раздельных электродвигателя: один вращал тяжелый диск, второй передвигал каретки с двумя тонармами, а третий отвечал за моторизованное открытие прозрачной дверцы загрузочного люка. Вся эта система координировалась пятью резиновыми пассиками, системой шестерен и десятком концевых микропереключателей.

Через 6-8 лет активной эксплуатации резиновые пассики неизбежно теряли эластичность, а заводская смазка в направляющих кареток высыхала. При малейшей рассинхронизации автоматика блокировала дверцу или опускала тонарм мимо вводной дорожки. Вдобавок владельцы оставались привязаны к оригинальным иглам Sharp STY-120 и STY-121: установить на тонкую каретку головку стороннего производителя было технически невозможно из-за нестандартного узла фиксации.

Появление компакт-дисков в середине 1980-х годов окончательно закрыло эпоху подобных инженерных решений: оптический лазер считывал информацию мгновенно и без сотен прецизионных движущихся деталей. Однако Sharp VZ-3000 доказал, что даже механический виниловый формат можно избавить от ручного труда и заставить работать с автономностью кассетного магнитофона.
