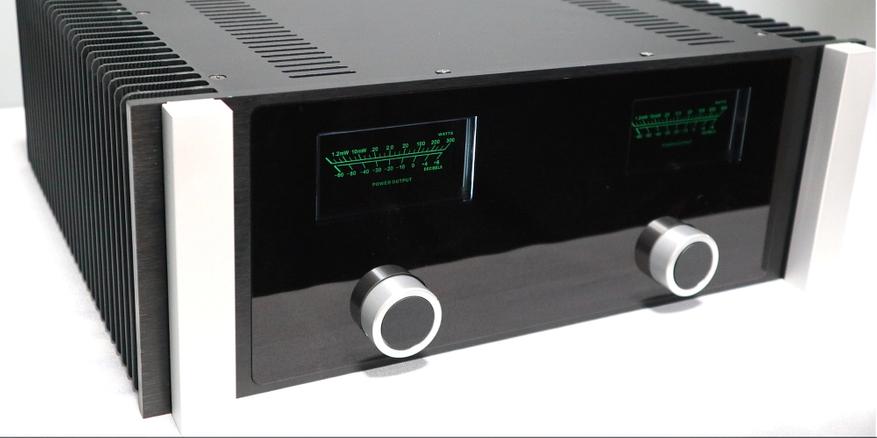

Красивый корпус в аудиотехнике очень важен, он дает нужный настрой при знакомстве и восприятии устройства. А если он еще оснащен стрелочными индикаторами уровня сигнала… Сегодня рассмотрим китайский вариант видения стиля усилителей Mcintosh в размерах 430х350х150 мм.

Технические характеристики

  • Стрелочные индикаторы: TN-90A
  • Размеры наружные: 431х360х148 мм
  • Размеры: внутренние: 340х330х148 мм
  • Передняя панель: 8 мм
  • Остальные панели: 3 мм
  • Размеры радиатора: 349х148х50 мм

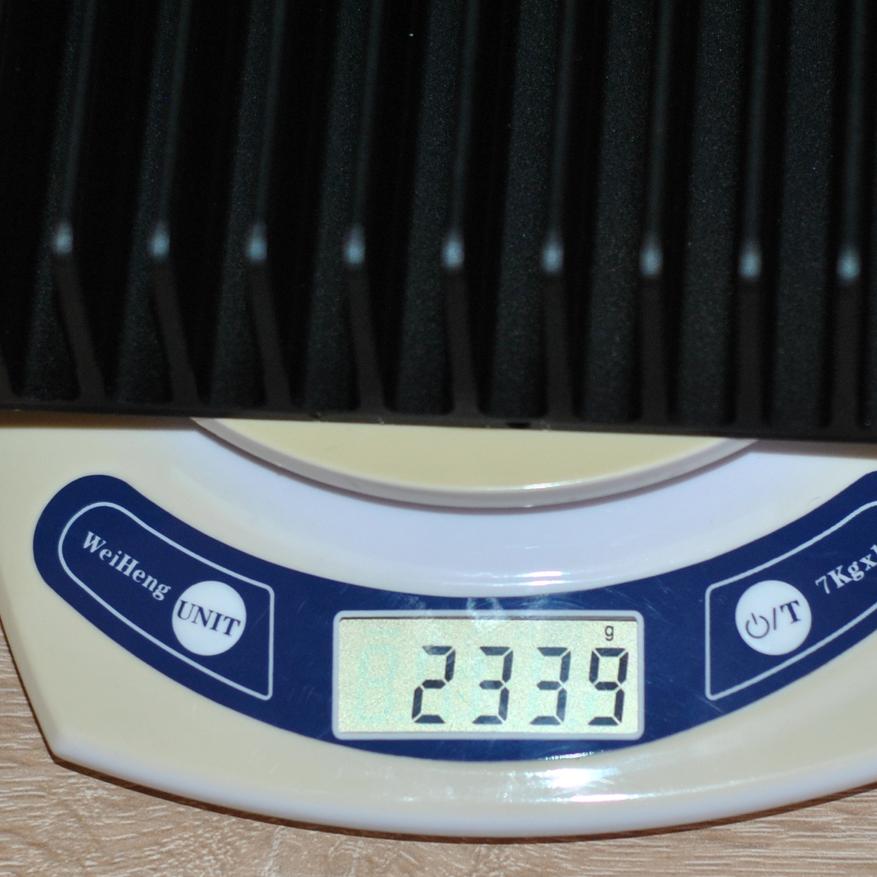

  • Масса радиатора: 2,32 кг
  • Масса корпуса: 8,74 кг

Упаковка и комплектация

Этот корпус есть в разных вариациях: со стрелочными индикаторами в комплекте и без них, я покупал без. Сразу отмечу довольно долгую доставку корпуса — 2 месяца, не смотря на курьерскую доставку.

Упакован корпус — мое почтение, даже великаны смогли бы сыграть с коробкой в футбол, и ей бы ничего не было. Во-первых, огромная картонная коробка оклеенная скотчем. Во-вторых, внутри пенопласт в несколько слоев.

Далее, корпус обмотан мягким упаковочным материалом. Сам корпус на удивление сразу собран, хотя в разобранном виде, он занял бы гораздо меньше места.

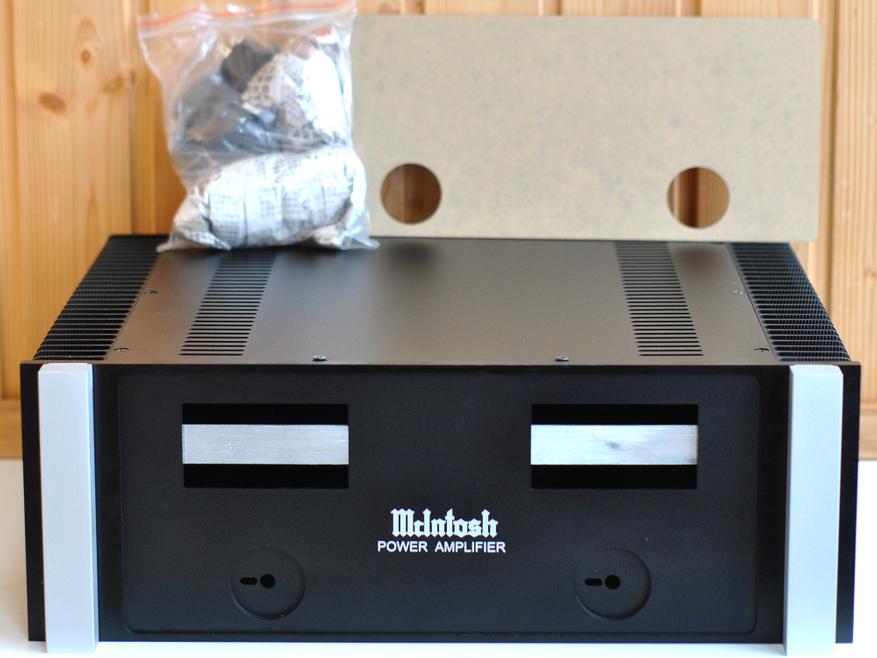

В комплекте, помимо собранного корпуса, идет акриловая передняя панель и набор фурнитуры в пакете.  О фурнитуре далее. Есть лого McIntosh, если смущает — можно закрасить.

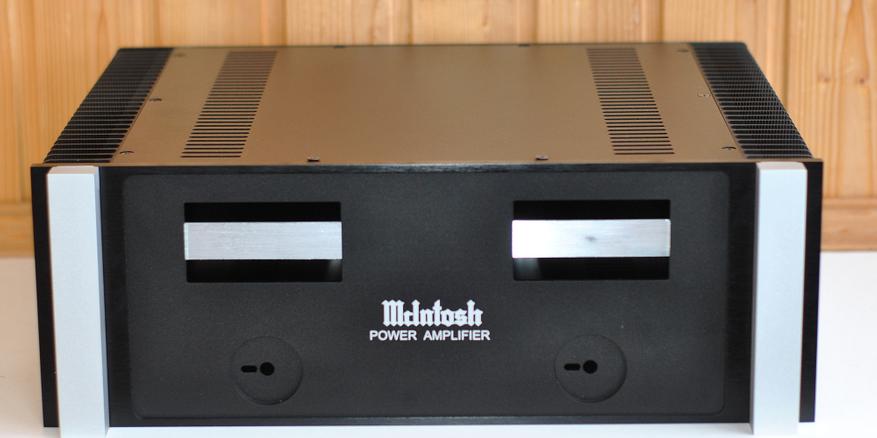

Внешний вид

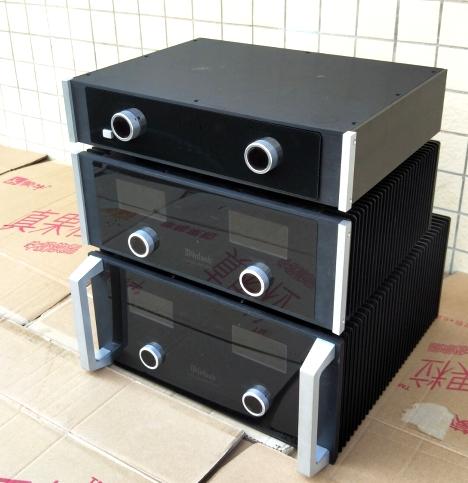

Этот корпус средний в модельном ряду корпусов этого стиля под аппаратуру Mcintosh. Есть еще корпус под предварительный и усилитель мощности.

Точные размеры: 432х149х360 мм, без передних ручек. Внутри: 350х330х142 мм. Диаметр ручек 40 мм. Анодирование равномерное и качественное.

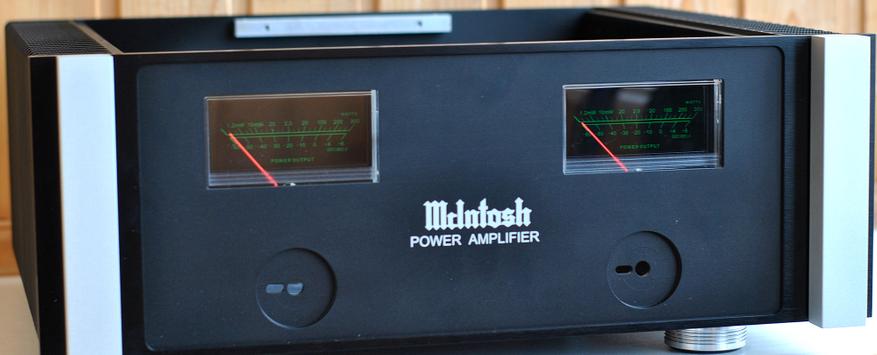

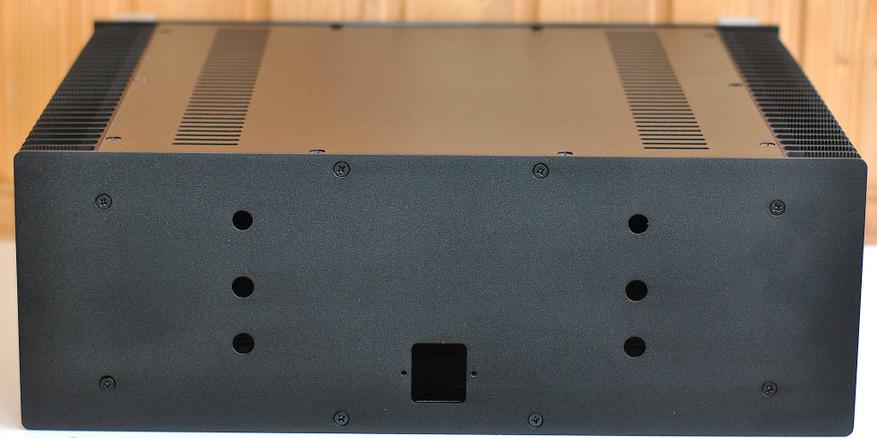

На передней панели два окна под стрелочные индикаторы 86х45 мм и два места под рукоятки. На задней — паз под сетевую розетку 32х27 мм, 4 отверстия под акустические терминалы 11 мм и два под терминалы RCA 10 мм.

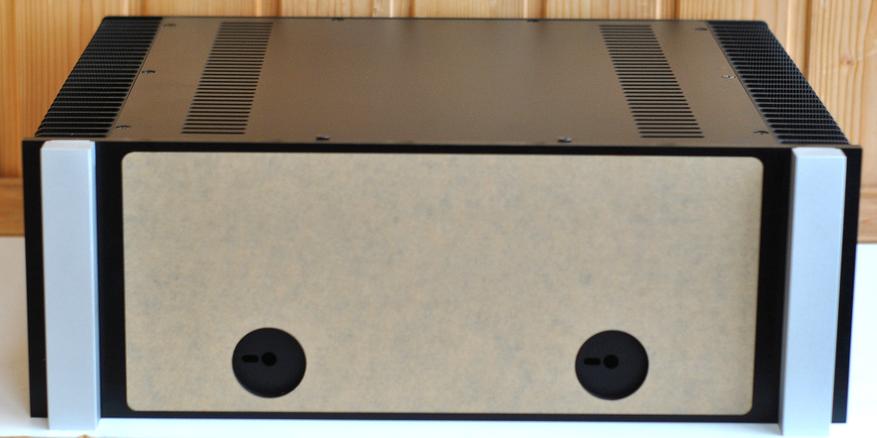

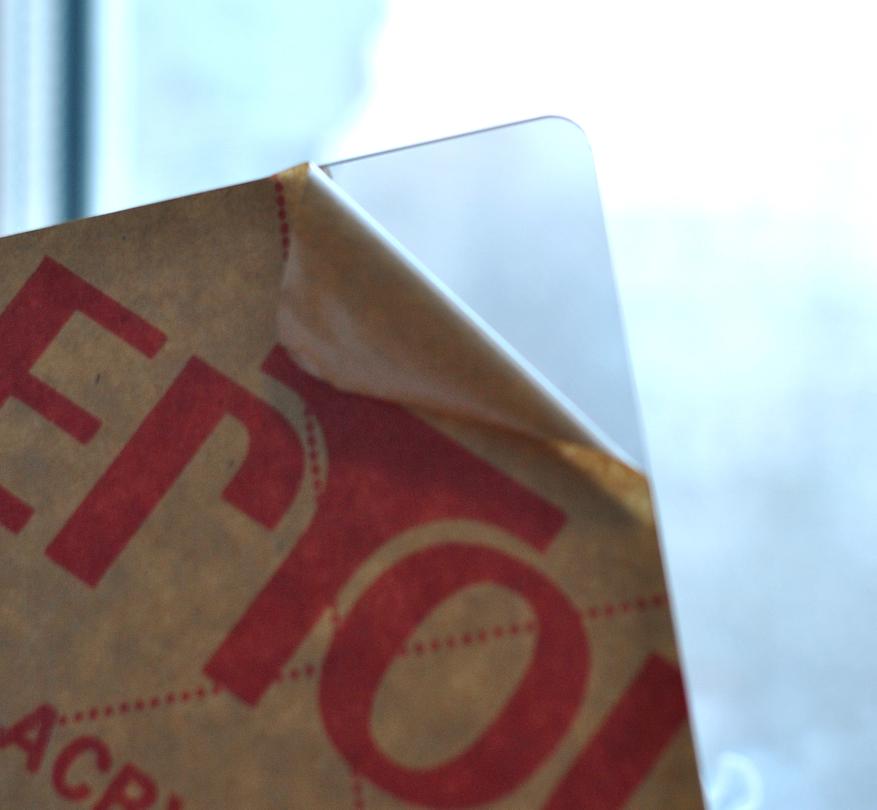

Я думал на переднюю панель будет стеклянная вставка, но там акриловая тонированная панель 3 мм толщиной. И по кружку такой же акриловой вставки вклеивается на ручки громкости. Прозрачный клей могли бы добавить в комплект.

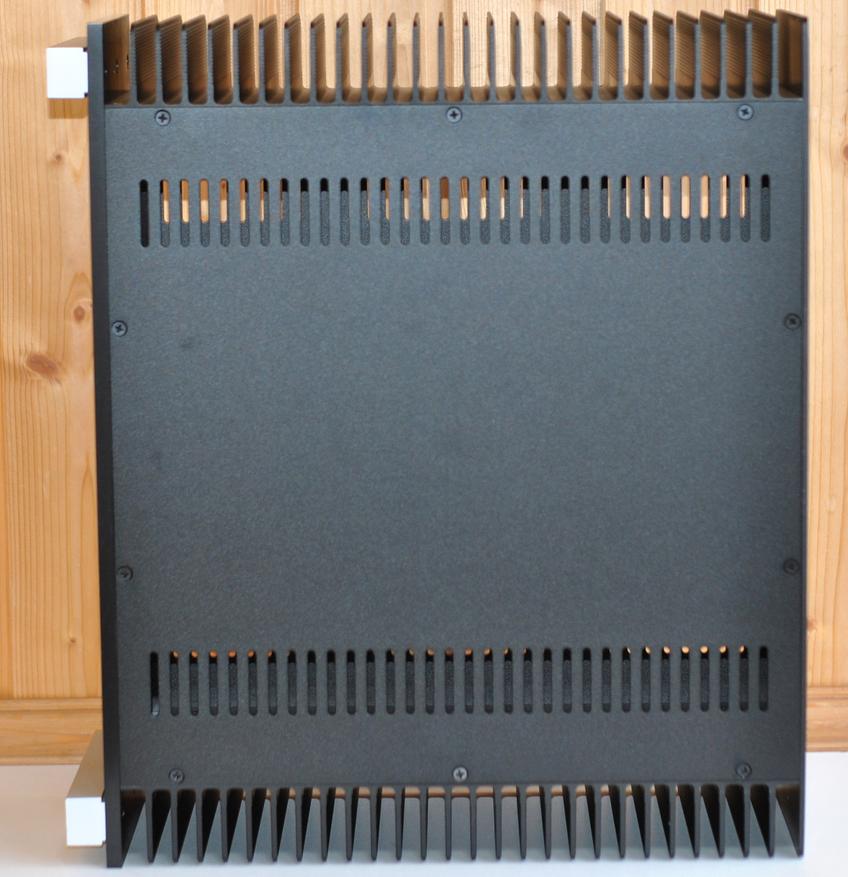

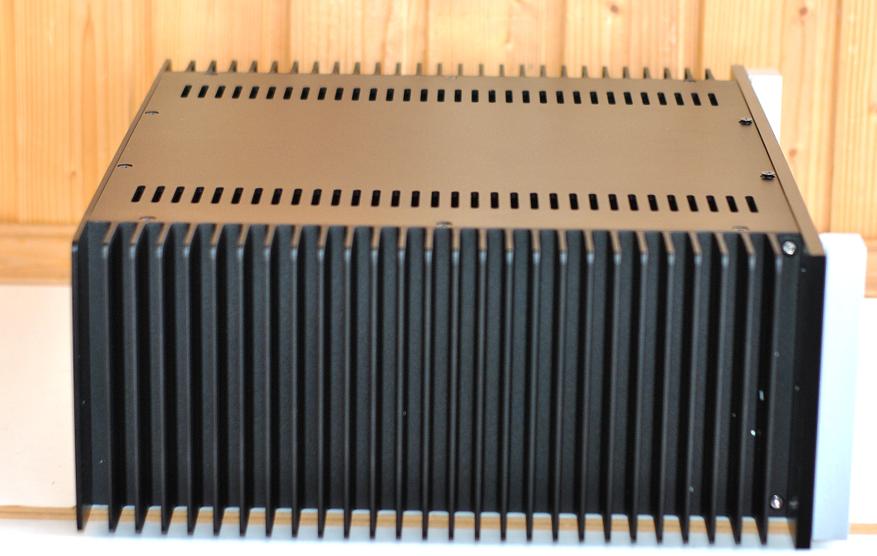

Радиаторы внушают уважение, 150 мм высоты на такой длине смогут отвести очень много тепла, это актуально для усилителей мощности, работающих в классе А. Толщина подошвы 9 мм и на ребрах дополнительная насечка для увеличения рабочей площади. На верхней и нижней крышки идут два ряда вентиляционных прорезей.

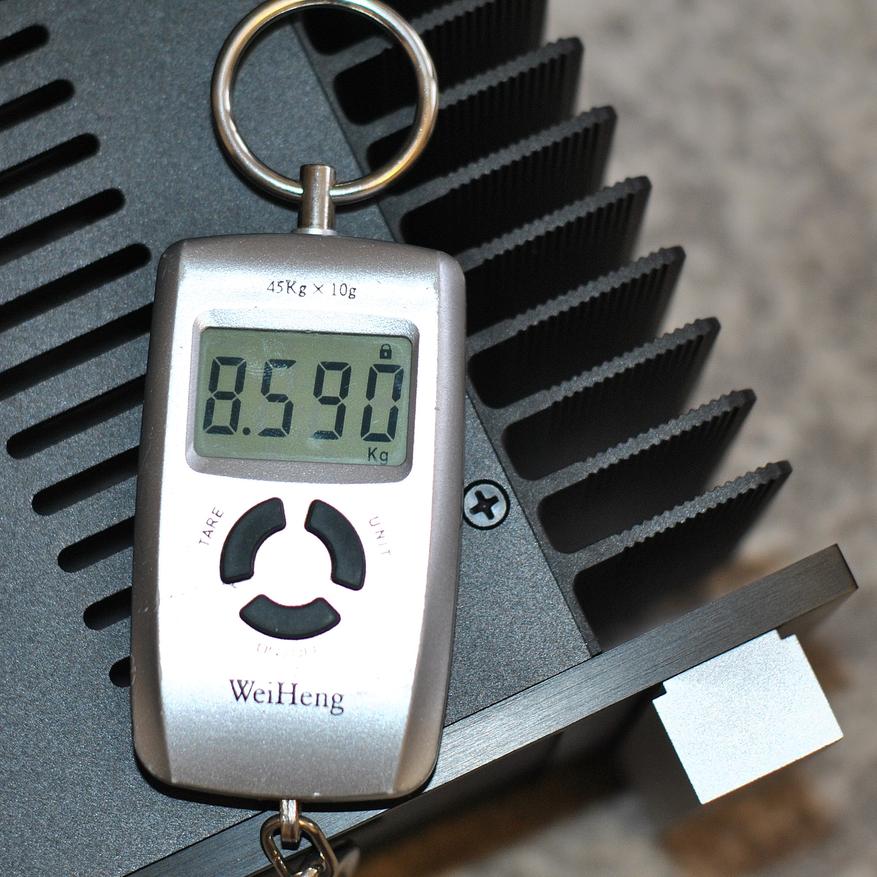

Масса изделия:

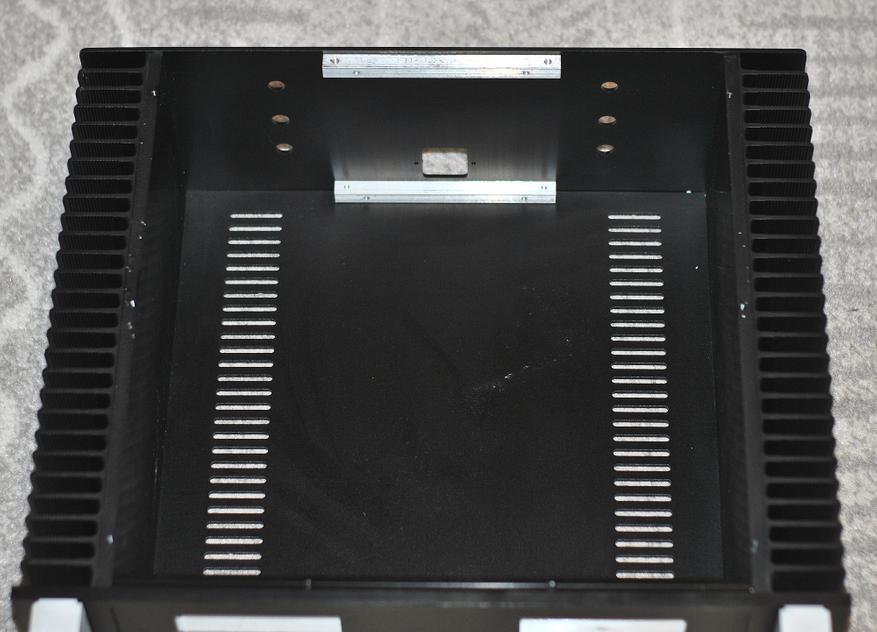

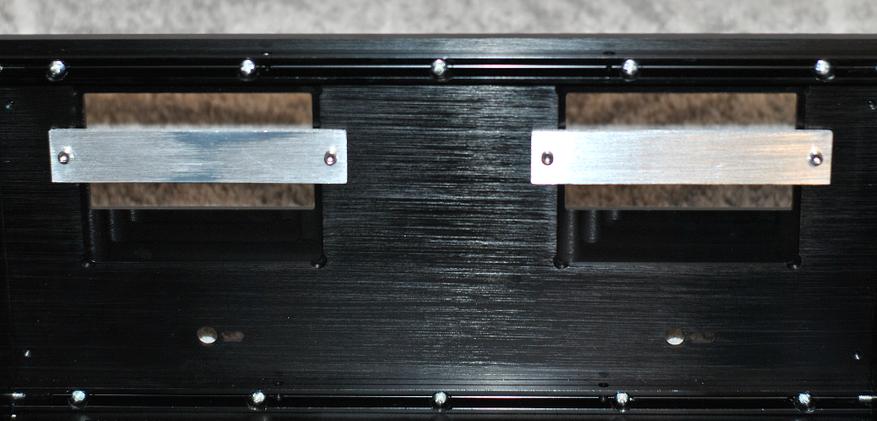

Внутри корпус собран на алюминиевые бруски с резьбой, и сами радиаторы — несущая часть конструкции. Стрелочные индикаторы прижимаются металлическими пластинками и двумя винтами.

Фурнитура

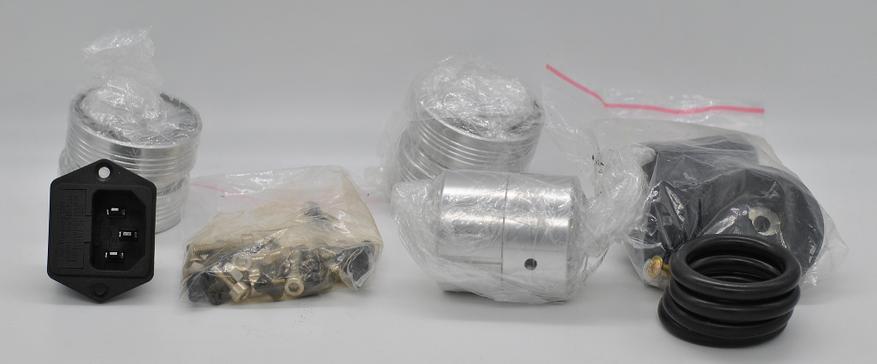

Посмотрим внимательнее на комплектную фурнитуру к этой модели.

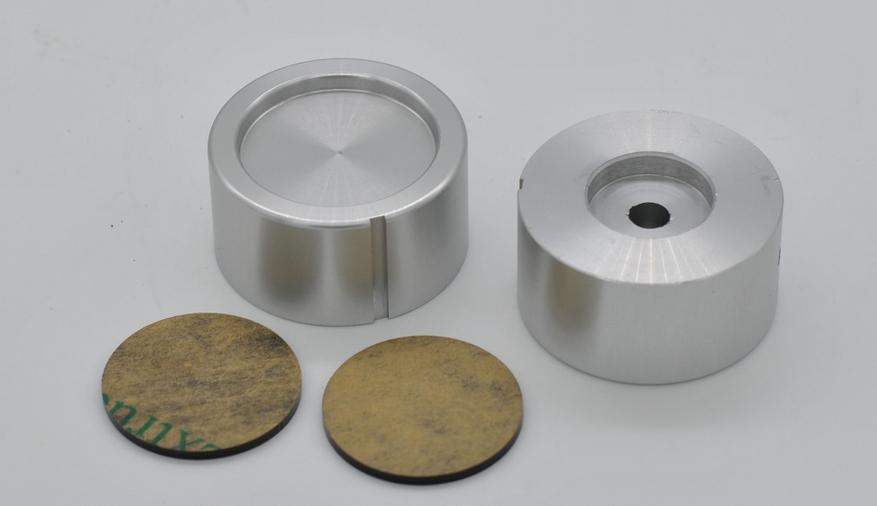

  • Алюминиевые ручки громкости 2 шт.

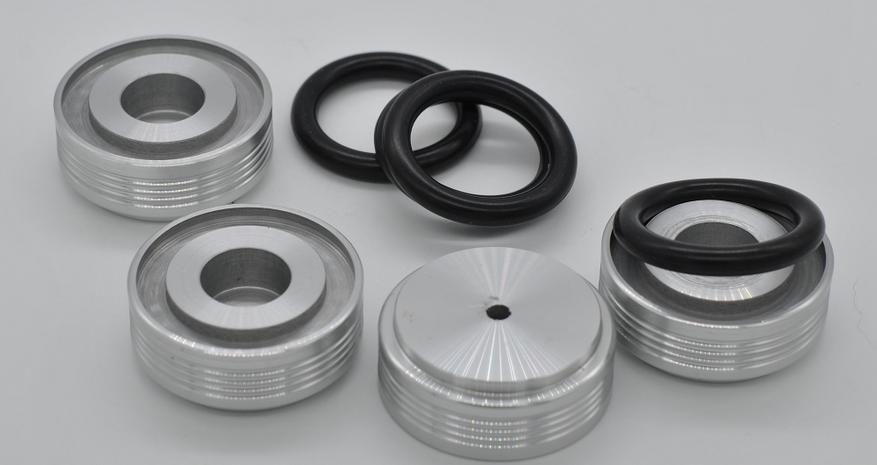

  • Алюминиевые ножки 4 шт.
  • Резиновые колечки 4 шт.

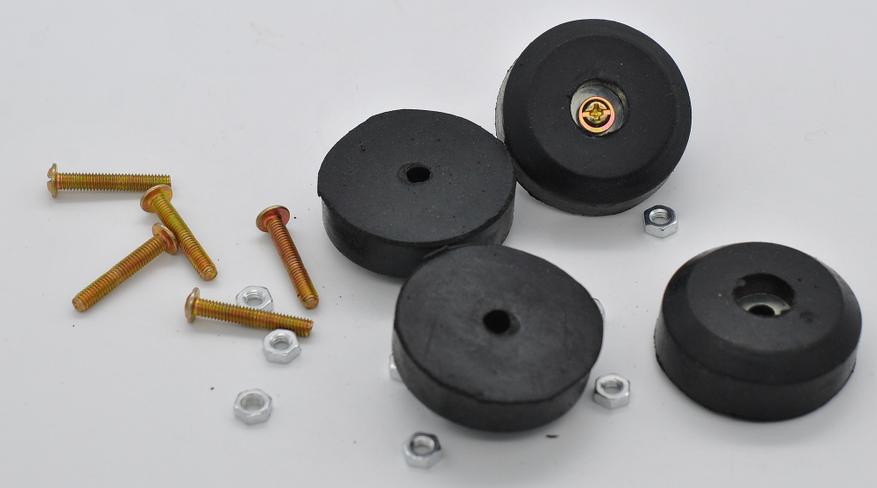

  • Резиновые ножки 4 шт.
  • Сетевая розетка (iec 60320 c13) с предохранителем

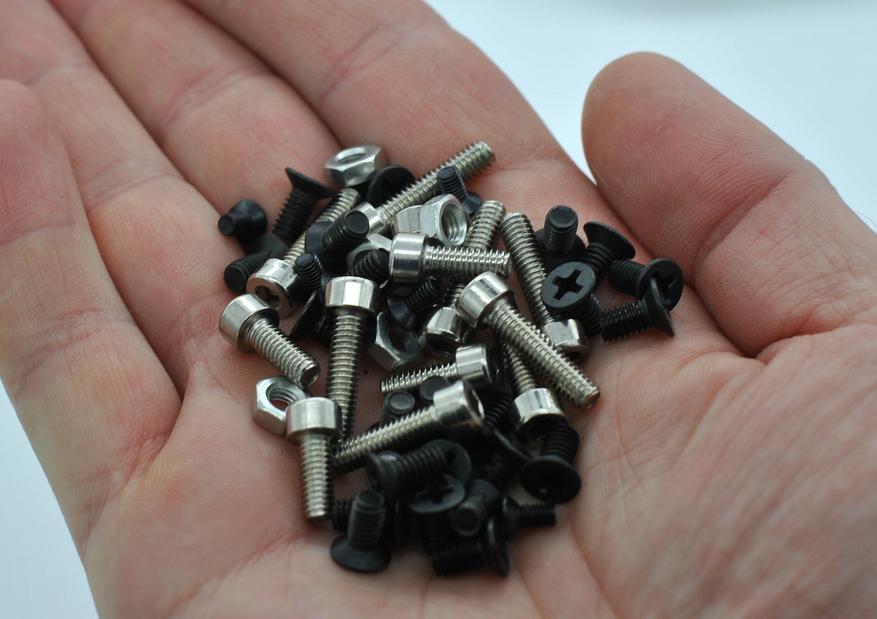

  • Комплект запасного крепежа

Начало сборки

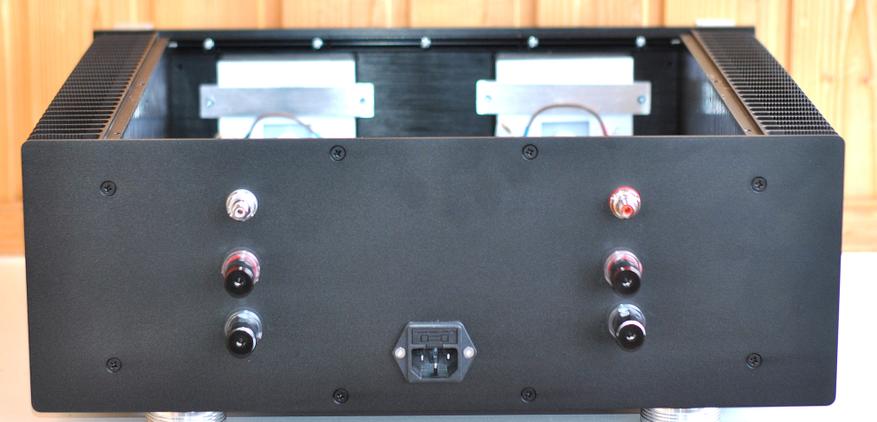

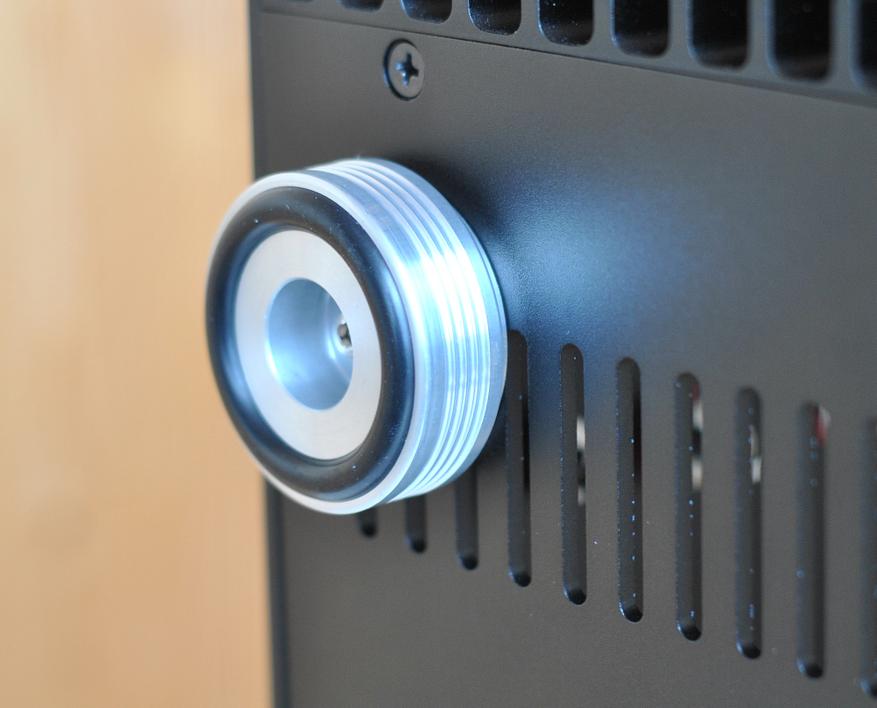

Установил алюминиевые ножки (резиновые выглядят топорно). Закрепил аудио терминалы и стрелочные индикаторы.

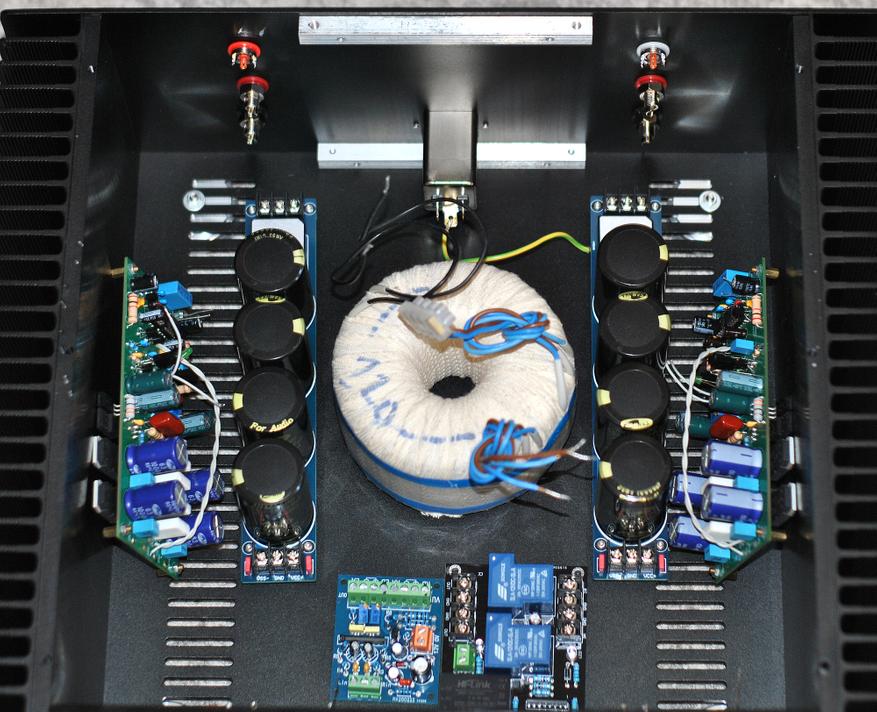

Внутри все размещается вольготно. Я даже платы выпрямителя покупал вытянутые, чтобы сэкономить место в корпусе, но это оказалось излишним, места тут предостаточно для любого серьезного DIY аудио проекта. Такие размеры, это даже задел на будущее.

Заключение

Корпус вполне интересный, а если учесть, что на распродаже он стоил меньше 200$ с доставкой, за такой размер это хорошая цена.  Качество у изделия без нареканий.

Купить тут

Я покупал без VU индикаторов, их покупал отдельно, тут есть обзор.

Другие интересные статьи по корпусам для аудио:

Спасибо за внимание. Удачных покупок!
