Сегодняшний пост посвящен компактному цифровому аудио усилителю с ЦАПом SMSL AD18. Размеры вертикального корпуса всего 172х85х51 мм, усилитель на 80 Вт на канал и ЦАП на борту. Модель не новинка, но не потеряла ли она актуальность сейчас?

Технические характеристики

  • Модель: AD18 ver. 3.2
  • Усилитель: TAS5508C+TAS5342A
  • Bluetooth-чип: CSRA64215
  • Выходная мощность на канал:  2x80 Вт (THD 0.04%, 4 Ом)
  • Блок питания: 24 В 6,75 А
  • С/Ш: 90 дБ(А)
  • Bluetooth: 4.2 с поддержкой aptx
  • NFC: есть
  • Темброблок: ±8 дБ
  • Настройки эквалайзера: 7
  • Выход на наушники: 3,5 мм TRS
  • Максимальная мощность: 53 мВт на 32 Ом нагрузки THD 0.04%
  • Micro-USB: PCM (до 96 кГц / 24 бит)
  • ЦАП: PCM (до 192 кГц / 24 бит)
  • Номинальная потребляемая мощность: 50 Вт
  • Размеры корпуса: 172х51х85 мм.

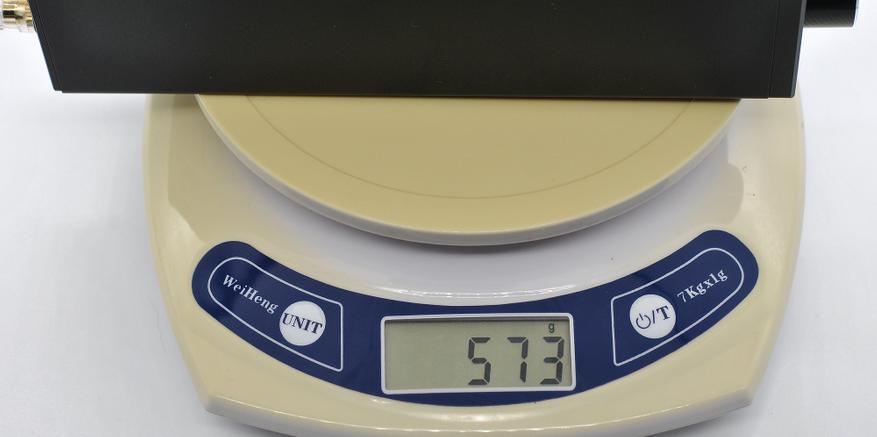

  • Масса: 572 г.

Упаковка и комплектация

Усилитель попадает к пользователю в просто оформленной картонной коробке. О сохранности содержимого беспокоится не нужно, внутри вставки из вспененного материала.

Устройство изготовлено в Китае. Гарантия 12 месяцев.

Информация об изготовителе:

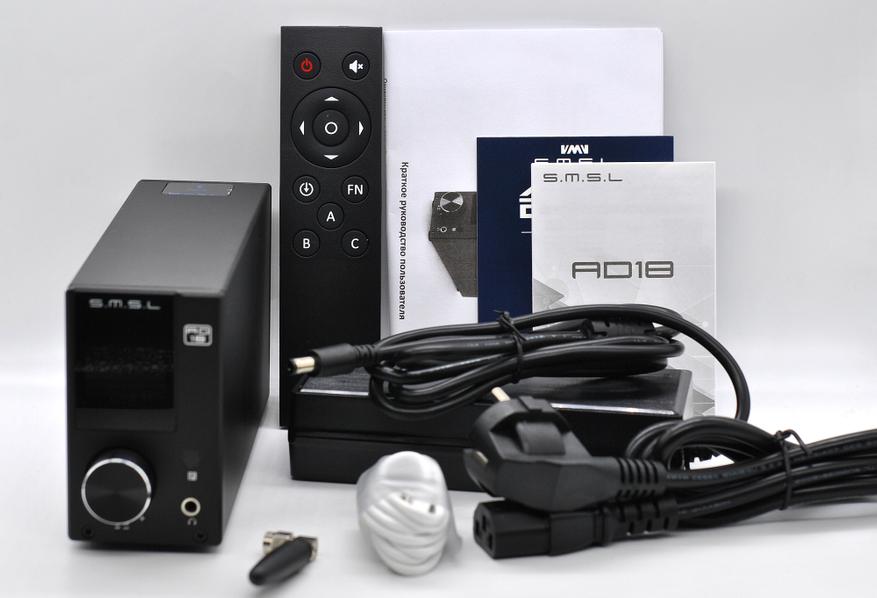

Комплект поставки усилителя:

  • Усилитель со встроенным ЦАПом SMSL AD18
  • Сетевой блок питания
  • Сетевой кабель
  • Кабель микро USB для соединения с ПК
  • Поворотная Bluetooth антенна
  • Руководство по эксплуатации (англ.)
  • Гарантийный талон
  • Пульт ДУ

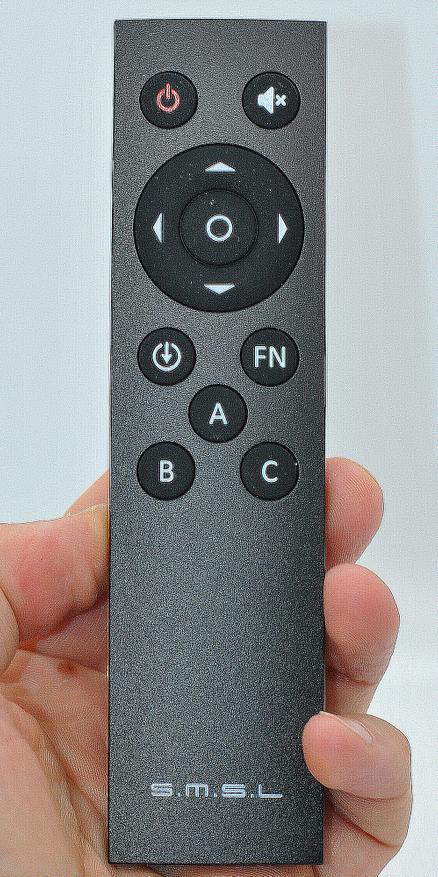

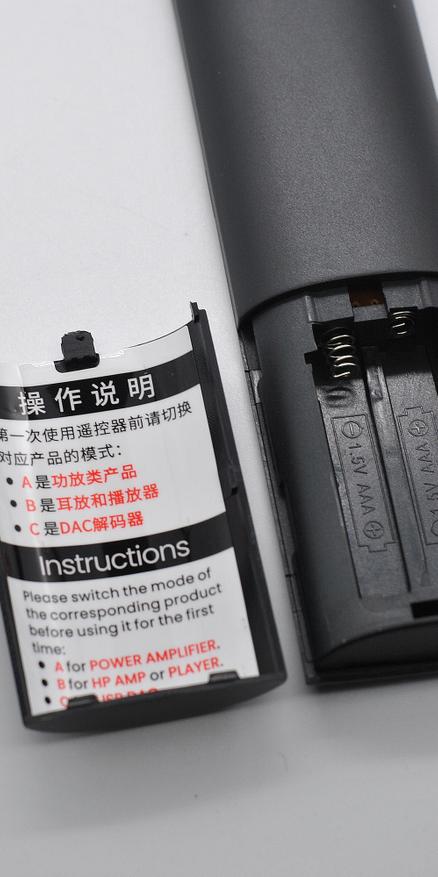

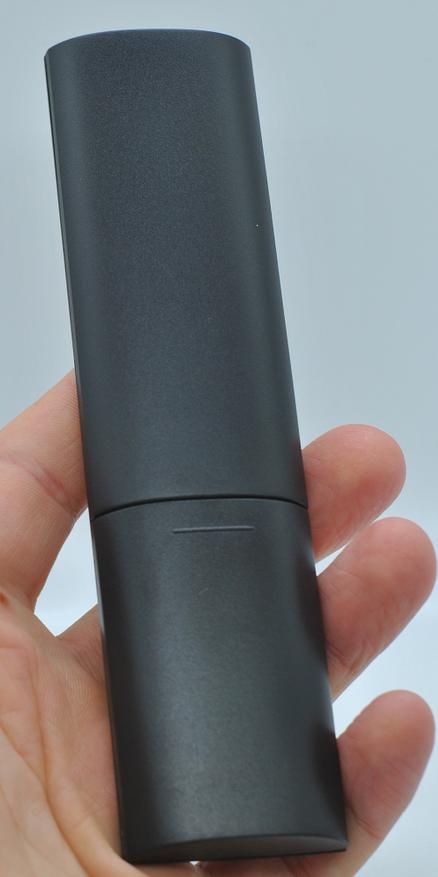

Лаконичный пульт ДУ серьезно добавляет удобства использования, он универсальный для техники SMSL, питается от пары ААА батареек.

Блок питания

Блок питания — важная часть любого усилителя мощности, даже цифрового. Рассмотрим его подробнее. Тут добротный импульсный сетевой (100-240 В 50-60 Гц) блок питания (модель LCAP37) с выходными параметрами DC 24 В 6,75 А. Причем, ранее БП в комплекте был слабее, на 5+ А. Есть несколько сертификатов для домашнего использования, выходной кабель вызывает уважение — сечение 18 AWG.

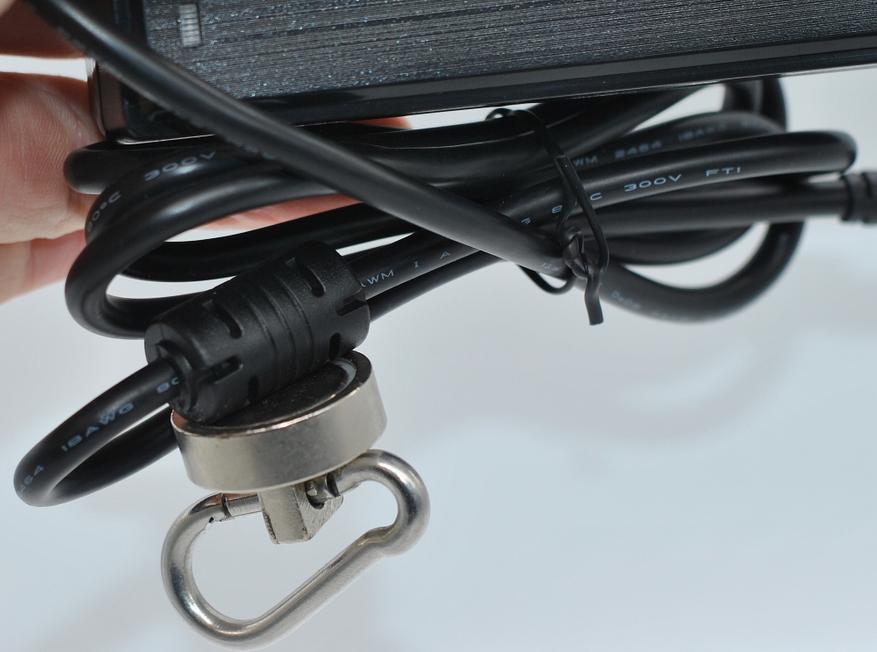

Размеры корпуса: 140х63х33 мм. Кабелей по 1,5 м длиной. Кабель для питания усилителя оснащен настоящим ферритовым фильтром ЭМП помех. Разъем в усилитель типовой — 5,5х2,1 мм. Есть светодиод на корпусе, правильного индикаторного цвета — зеленого!

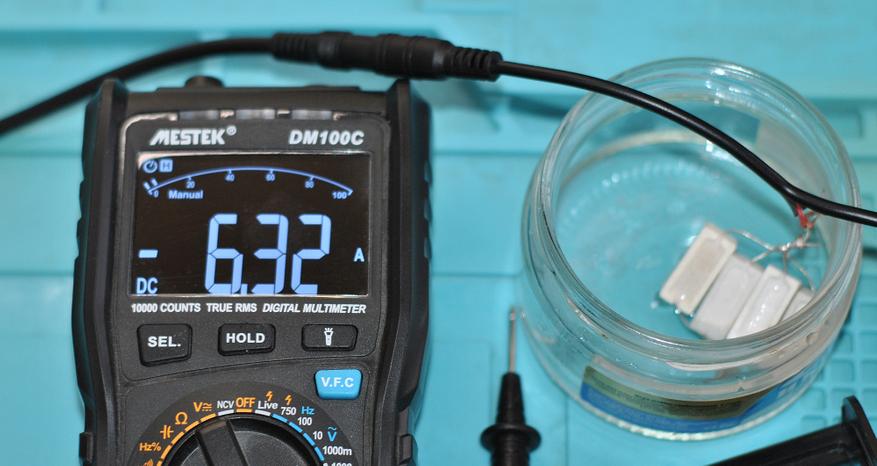

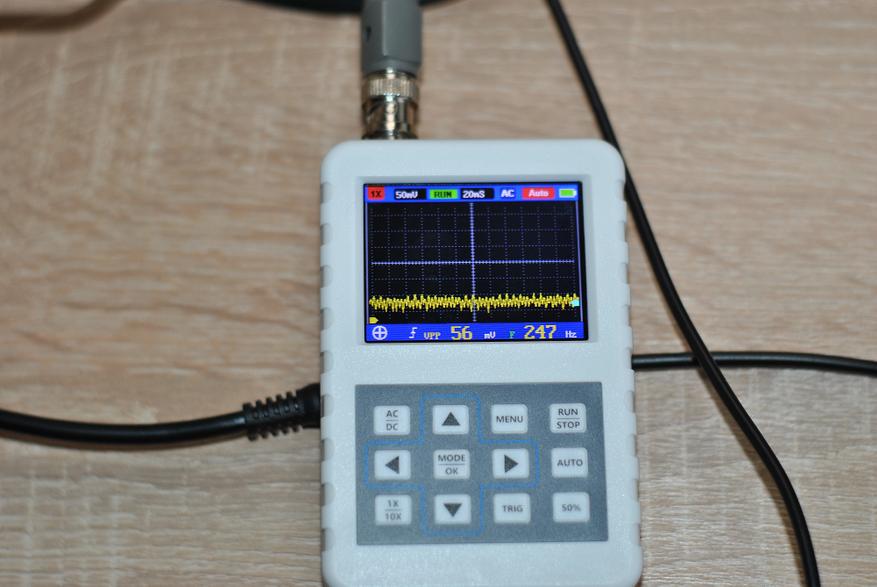

Проверим его характеристики на соответствие заявленным и померим пульсации под нагрузкой 6 А:

Внешний вид

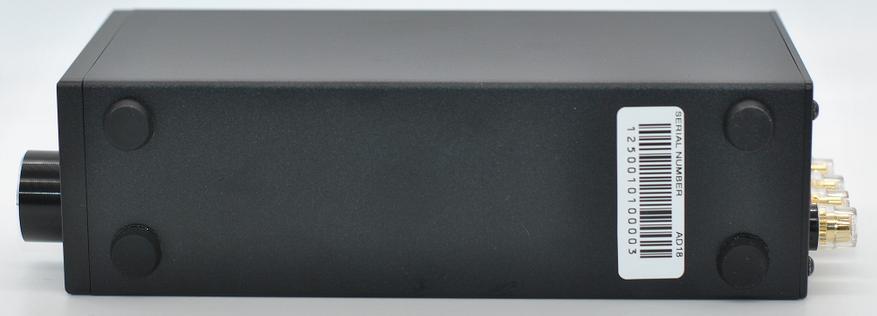

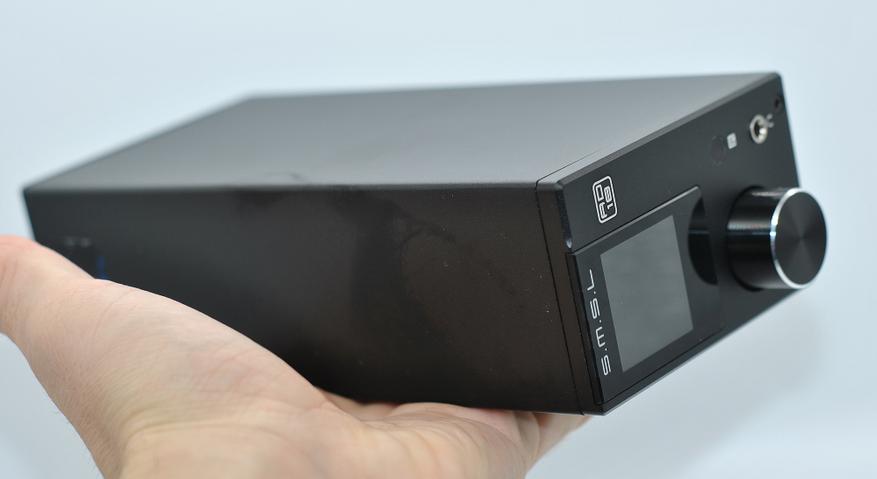

Корпус AD18 вертикальной компоновки с размерами 85х51х172 мм. Корпус конечно небольшой, но цельно алюминиевый, никакого пластика или жестянки. Смотрится монолитно. Анодировка алюминия корпуса качественная. Снизу серийный номер и четыре резиновых ножки.

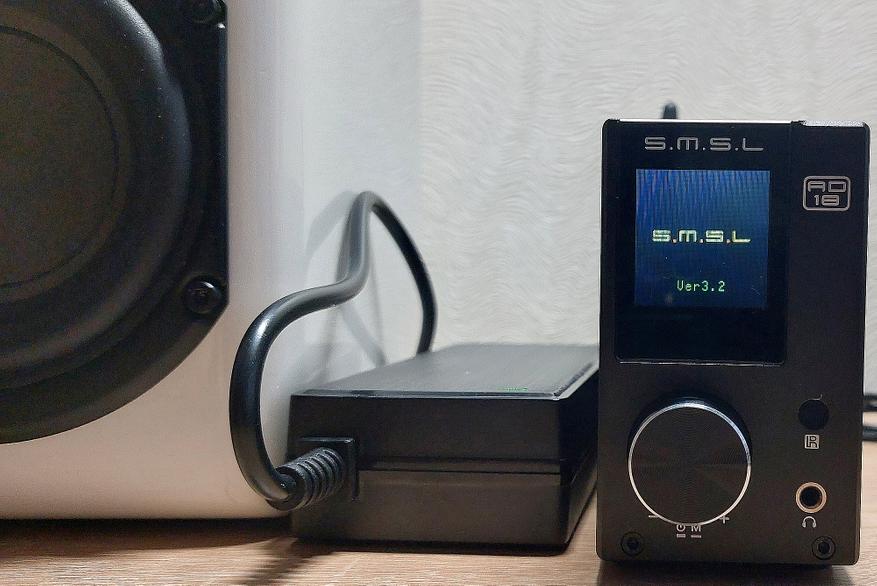

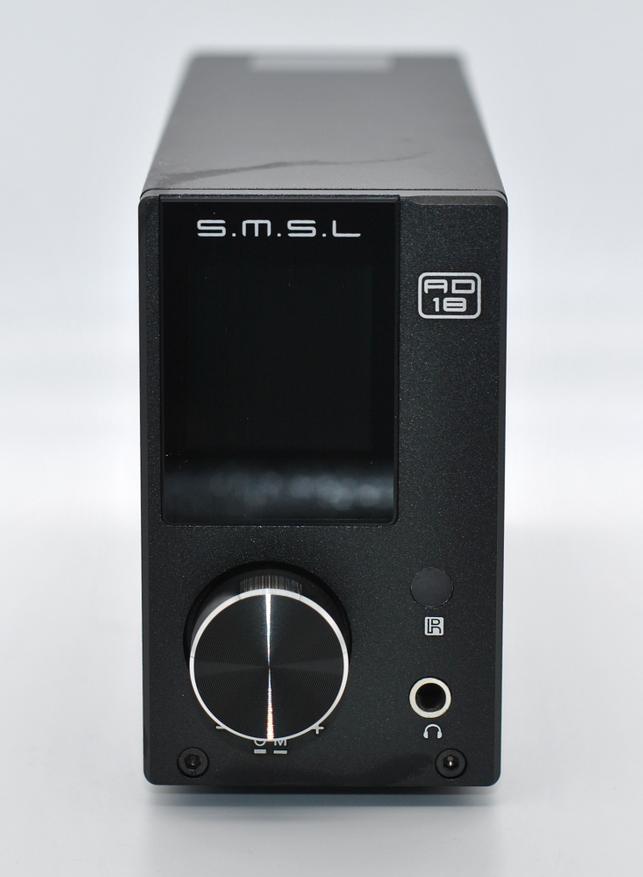

Передняя панель содержит цветной экран (28х25 мм), выход на наушники 3,5 мм и регулировку громкости. Ручка энкодера диаметром 22 мм, она не только управляет громкостью, но и по нажатию — осуществляет вход в меню.

Неудобно, что выход наушники/акустика переключается вручную только из меню.

Сзади корпуса вакханалия из разъемов и подключений. Сверху вниз: линейный вход на 3,5 мм, микро USB для соединения с ПК, дурацкий комбинированный разъем коаксиал/оптика/пассивный сабвуфер, оптический разъем здорового человека и разъем питания 24 В под штекер 5,5х2,1 мм.

Крохотные и неудобные клеммы под акустику (удобнее использовать коннектор «банан», а не оголенный провод) стоят вертикально и достаточно близко друг к другу.

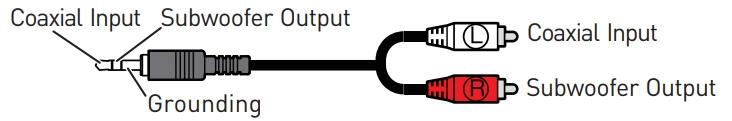

Кабель для комбинированного разъема нужен 3,5мм-2RCA:

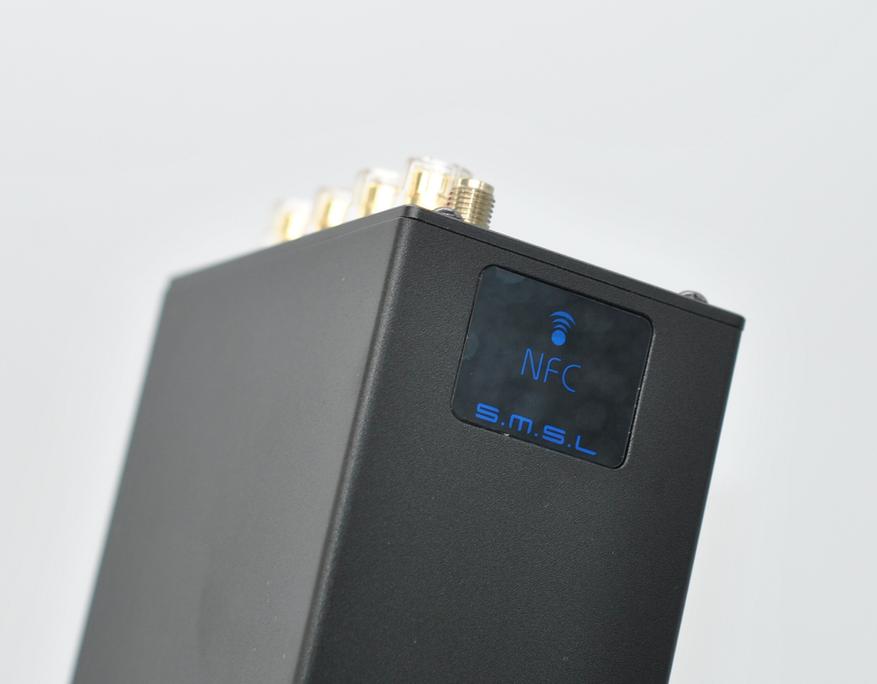

Чуть не забыл. Сверху есть NFC метка для быстрого соединения усилителя со смартфоном по Bluetooth.

Внутреннее устройство

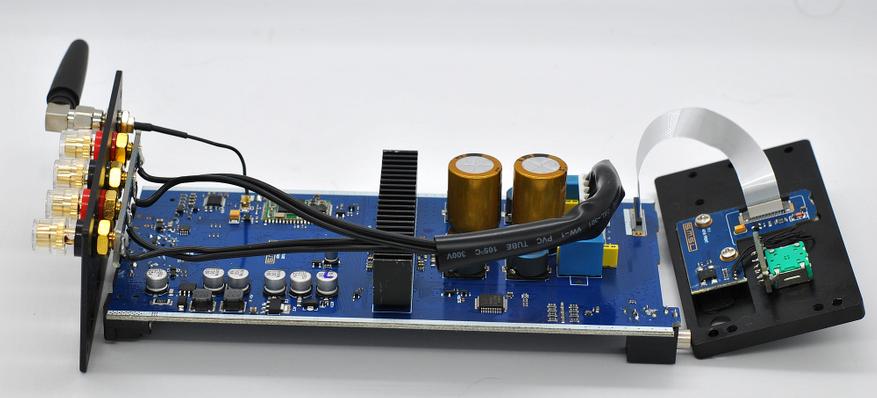

Разобрать этот усилитель то еще мучение! Нужно отпаять провода к NFC метке, аккуратно отклеить защитный пластик экрана (под ним пара винтов) и аккуратно вынуть плату, там очень нежный шлей на дисплей. Но мне нужно было докопаться до сокровенного. Ревизия платы у меня №2.3 от 2017 года.

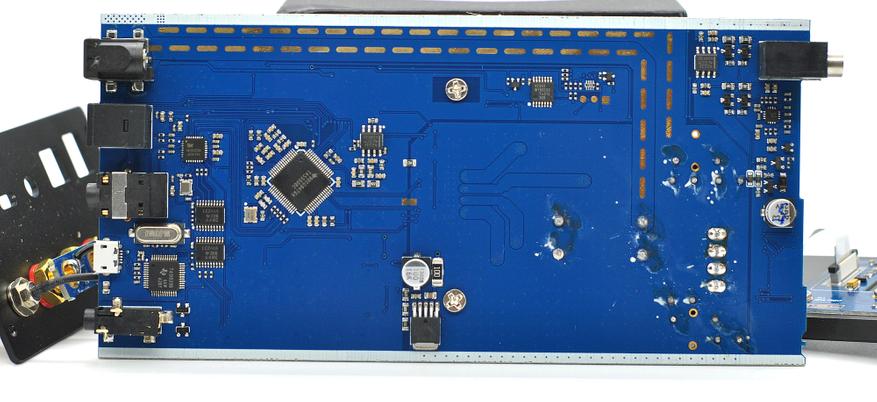

Сразу заметен TAS5508C 8-ми канальный цифровой PWM процессор от Texas Instruments. Там же асинхронный преобразователь частоты дискретизации со встроенным интерфейсом приема цифрового звука MS8422N, рядом пара LC244A Octal Buffer и, собственно, TAS1020B usb интерфейс.  На этой же стороне усилитель для наушников MAX97220 и ОУ 5532.

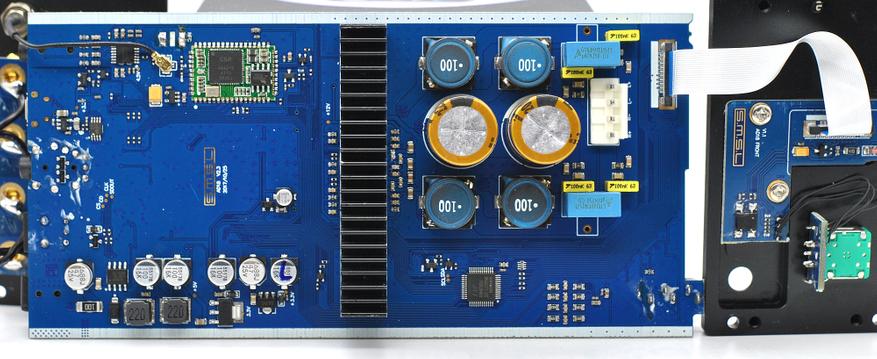

На этой стороне платы под радиатором установлена микросхема усилителя 100 Вт класса D от Texas Instruments TAS5342A (THD+N 1 Вт 0.09%), сейчас появились более интересные решения такого формата, например, MA12070 от Infineon Technologies.

Беспроводная связь со смартфоном на SOC CSRA64215 от Qualcomm.

Управляет работой устройства микроконтроллер IAP15W4K58S4. В питании стоят пара электролитических конденсаторов Nichicon 2200 мкФ на 35 В.

Начинка отличается от заявленной в зависимости от релиза, например на моей плате нет CS8422, другой usb чип. Оптимизация? Все фото плат AD18 в интернете немного отличаются. Остаются неизменным усилитель+DSP, BT SOC и ушной усилитель.

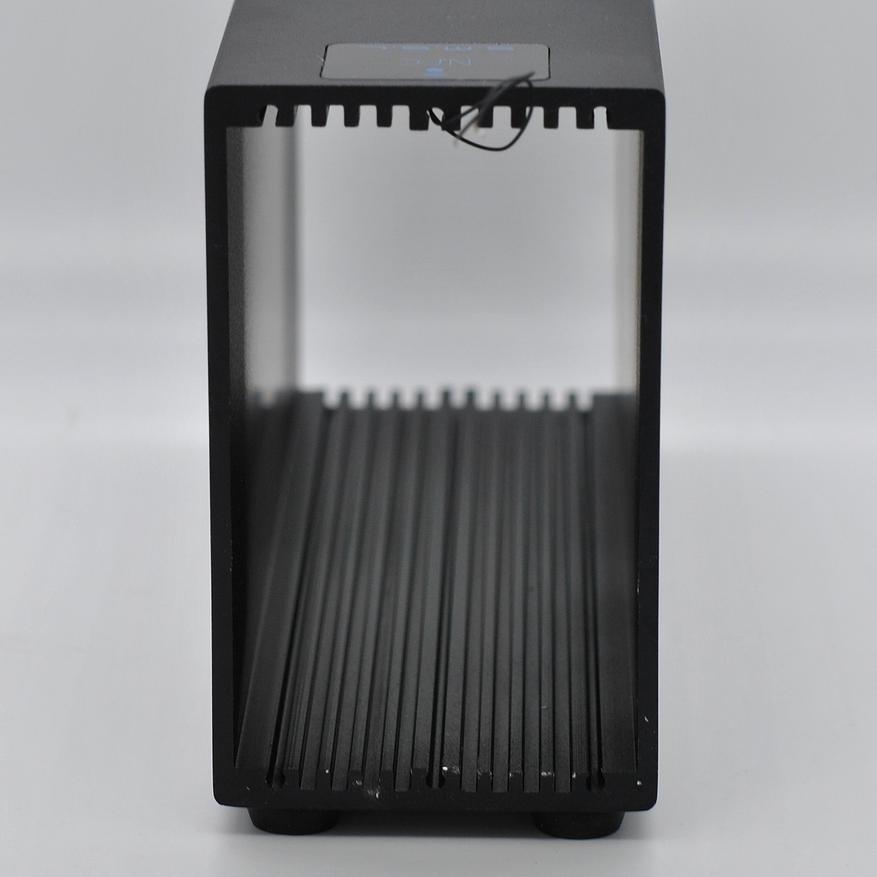

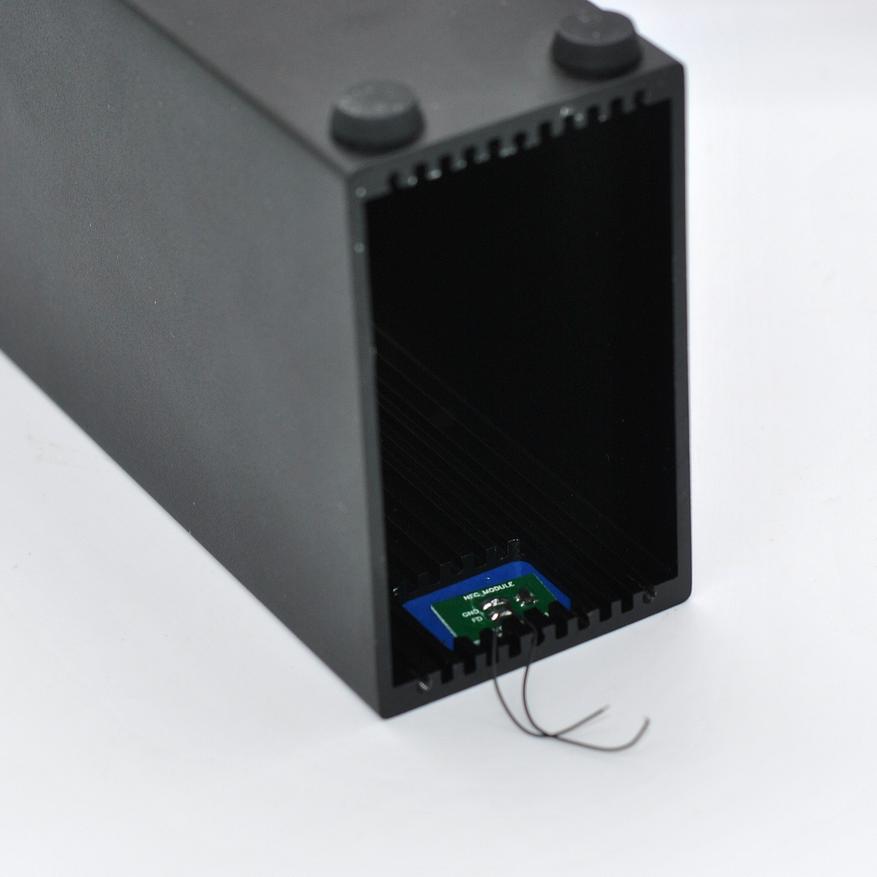

Обратите внимание, корпус целиком из замкнутого алюминиевого профиля со стенкой 3 мм:

Использование

Потребление AD18 от сети в спящем режиме 1 Вт. При максимальной мощности на синусоидальном сигнале почти 71 Вт.

Как оказалось, экран усилителя выводит всю необходимую информацию. Уровень громкости (до 60 ед.), вход и настройки DSP запоминаются.

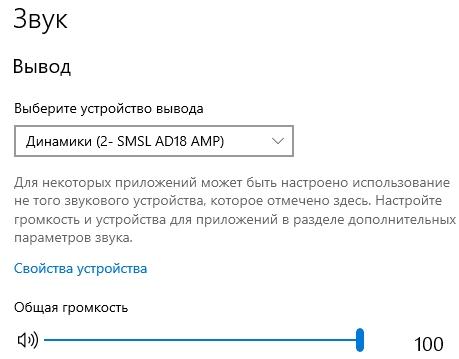

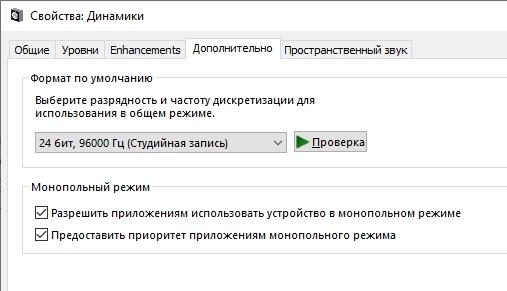

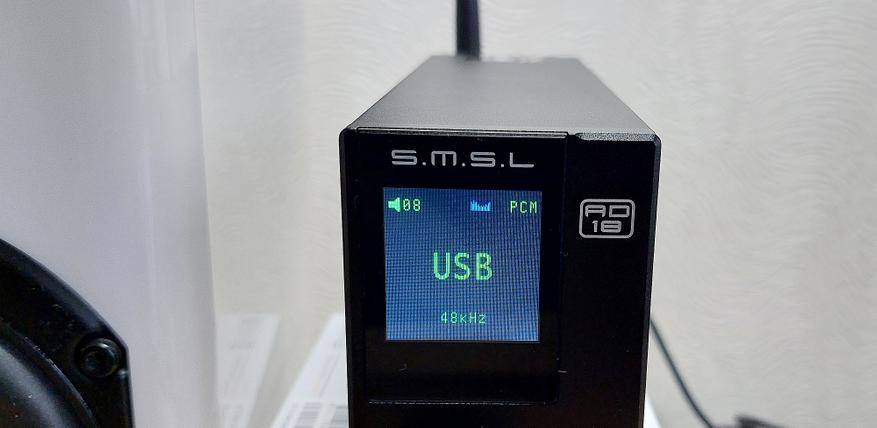

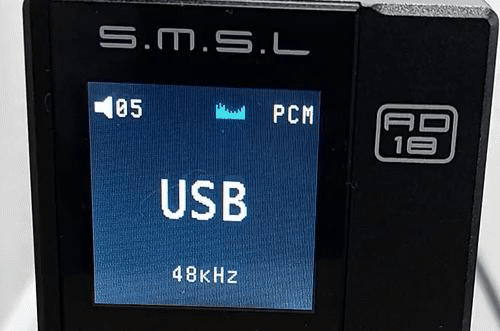

При подключении AD18 к ПК (драйвера не нужны) поддерживается частота дискретизации до 96 кГц (по коаксиалу или оптике до 192 кГц):

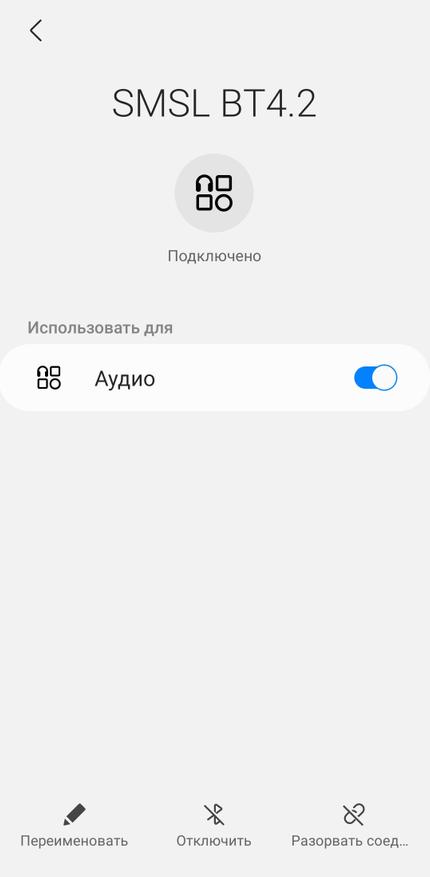

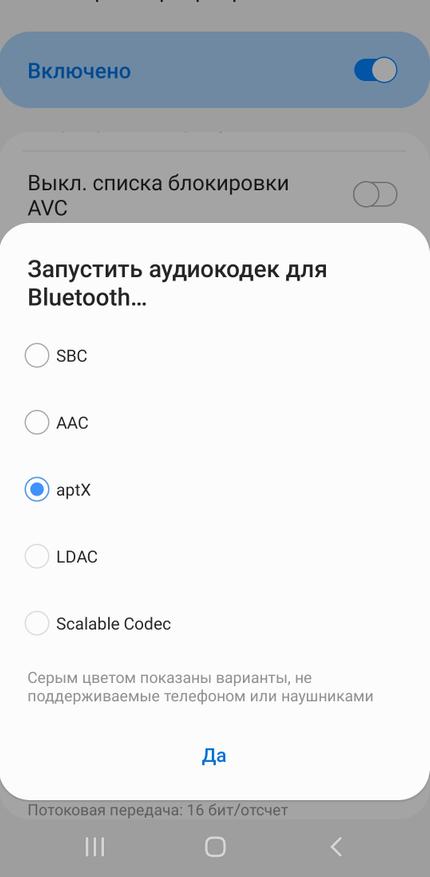

Подключение к смартфону по Bluetooth, версия не новая 4,2, а в остальном звук на высоком уровне. Связь даже через стену не прерывается.

Меню

Есть даже уровень яркости экрана (9 уровней).

Переключение входов (автоматического определения нет):

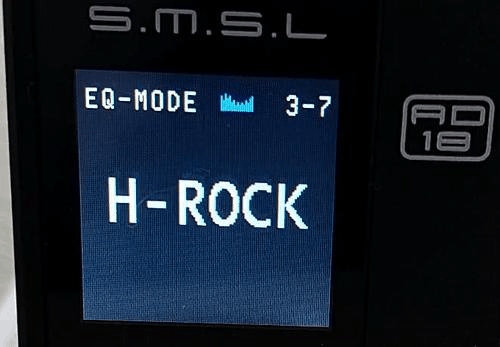

Настройки эквалайзера (SDB позволяет улучшить качество воспроизведения низких частот), и это помимо темброблока НЧ и ВЧ:

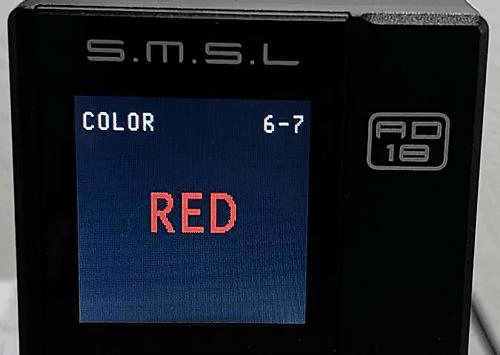

Цвета отображения символов на экране (белый и зеленый нормально смотрятся):

Измерение мощности

Примерно оценим максимальную мощность отдаваемую этим усилителем на нагрузку. Для этого нам понадобится:

  • Осциллограф (простой FNIRSI-2031H)
  • Нагрузка (у меня спираль 4,5 Ом 300 Вт)
  • Генератор (звуковая карта ПК)

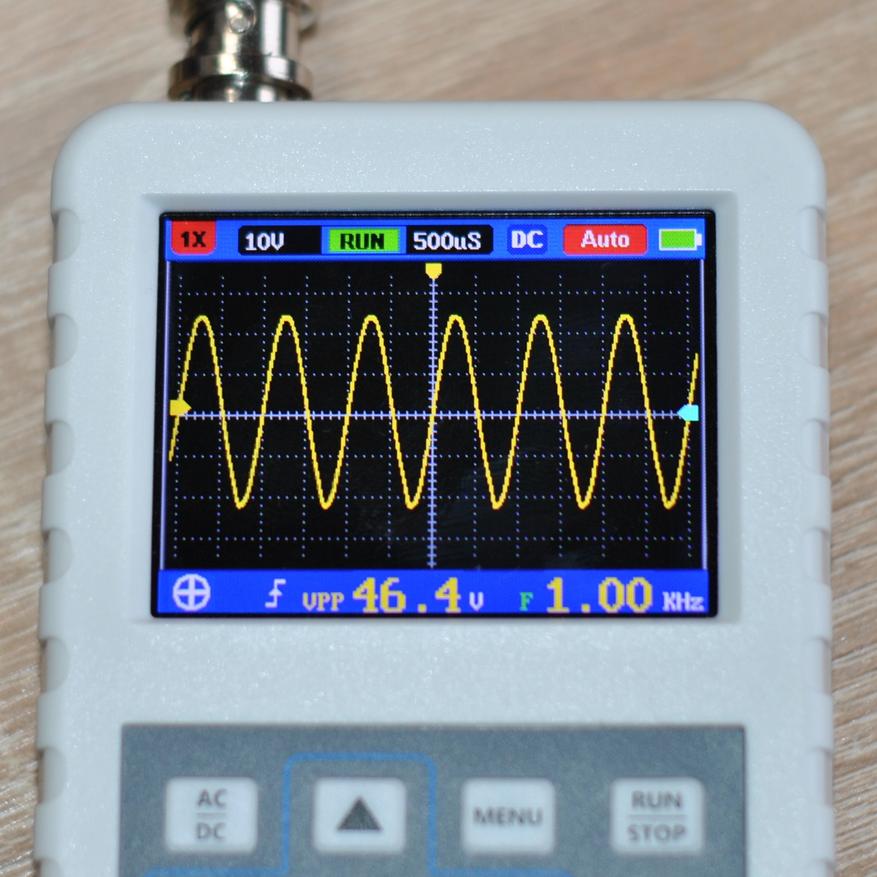

На линейный вход (AUX) усилителя подаем синусоидальный сигнал 1 кГц с Vpp 1 В, с нагрузки 4,5 Ом снимаем показания напряжения и путем нехитрых вычислений по одной формуле получаем значения максимальной мощности.  Измерять будем на комплектном блоке питания.

Выходит, максимальная мощность до клиппинга — 59,8 Вт на канал на 4,5 Ом на штатном питании. При этом КПД усилителя 84%. Это вполне согласуется с данными с даташита на микросхему TAS5342A. До 100 Вт на канал нужно поднять питание до 30 В.

Звук

Как мне показалось, звучание AD18 уступает по детальности и разрешению моему ICEpower 125ASX2. Иногда хочется покрутить неплохой DSP эквалайзер. Хотя у SMSL есть усилитель на 125ASX2, это A8, но цена не порадует. Но динамика и контроль акустики у SMSL присутствует. С качественными наушниками звук у MAX97220 по 3,5 мм вполне достойный.

Цифровой усилитель «кошерно» слушать с цифровыми входами, звук по аналоговому AUX чуть менее прозрачен, видимо, сказывается обратное преобразование в «цифру».

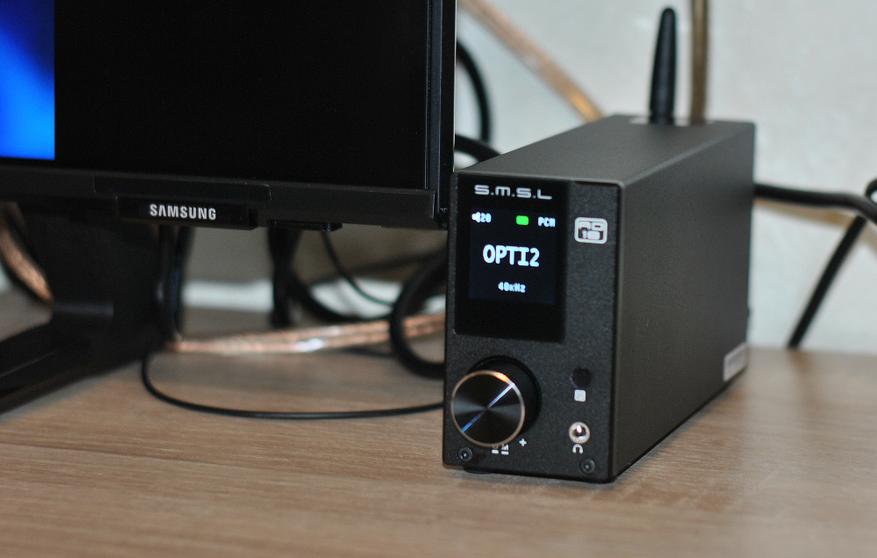

SMSL AD18 хорошо подходит для улучшения звука в современных телевизорах. Оптика есть, любую компактную акустику раскачать можно, а места много не занимает.

Заключение

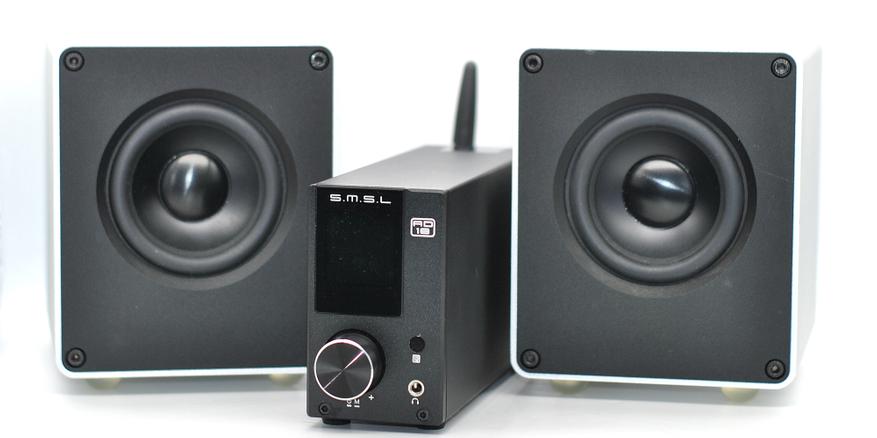

В 2021-м SMSL AD18 все еще достоин поработать с Вашей акустикой. Это один из очевидных и доступных вариантов для построения компактных звуковых систем для ПК или телевизора. В целом устройство остается довольно сбалансированным.

В конце обзора традиционно перечислим плюсы и минусы рассмотренного товара.

Плюсы:

  • Очень компактный размер при достаточной мощности
  • DSP процессор и регулировки звука
  • Многовариантное подключение источника сигнала
  • Мощный БП
  • Динамичный звук

Минусы:

  • Bluetooth старой версии
  • Мелкие клеммы для акустики
  • Неудобное подключение активного сабвуфера
  • Ручное переключение входов

Купить тут

Еще статьи по теме выбора усилителей на Aliexpress:

Спасибо за внимание. Удачных покупок!
