Как спешка в борьбе с Dolby C заставила Technics упаковать в деку RS-M270X плату на 43 транзисторах

Приборные замеры на клеммах линейного выхода кассетной деки Technics RS-M270X фиксируют отношение сигнал/шум на уровне 92 дБ при динамическом диапазоне тракта до 110 дБ. Для магнитофона 1981 года на стандартной компакт-кассете с собственным шумом ленты минус 52 дБ это аномальный параметр, сопоставимый с характеристиками студийных катушечников на скорости 38 см/с. Обеспечивает эти паспорта отдельная экранированная плата, на которой смонтированы 43 дискретных транзистора, 9 специализированных интегральных микросхем и 12 подстроечных резисторов. Инженеры Matsushita пошли на такое усложнение двухканального тракта не случайно: это было вынужденное решение в схемотехнике, продиктованное жестким графиком вывода модели на рынок.

В начале 1981 года лаборатория Рэя Долби передала ведущим японским производителям спецификации на двухдиапазонный компандер Dolby C. Новая схема обеспечивала подавление высокочастотного шума ленты на 20 дБ и стремительно готовилась к монополизации рынка бытовой магнитной записи. Корпорация Matsushita, продвигавшая аудиотехнику под маркой Technics, не собиралась уступать первенство прямому конкуренту и решила перекрыть его параметры встречным ходом: внедрить лицензионный американский студийный алгоритм dbx Type II с коэффициентом сжатия 2:1. Сроки поджимали: специализированный однокристальный чип для этой задачи еще находился на стадии проектирования кремниевой структуры, а производственный план требовал выкатить готовую серийную аппаратуру на прилавки немедленно.

Архитектура аналогового цейтнота

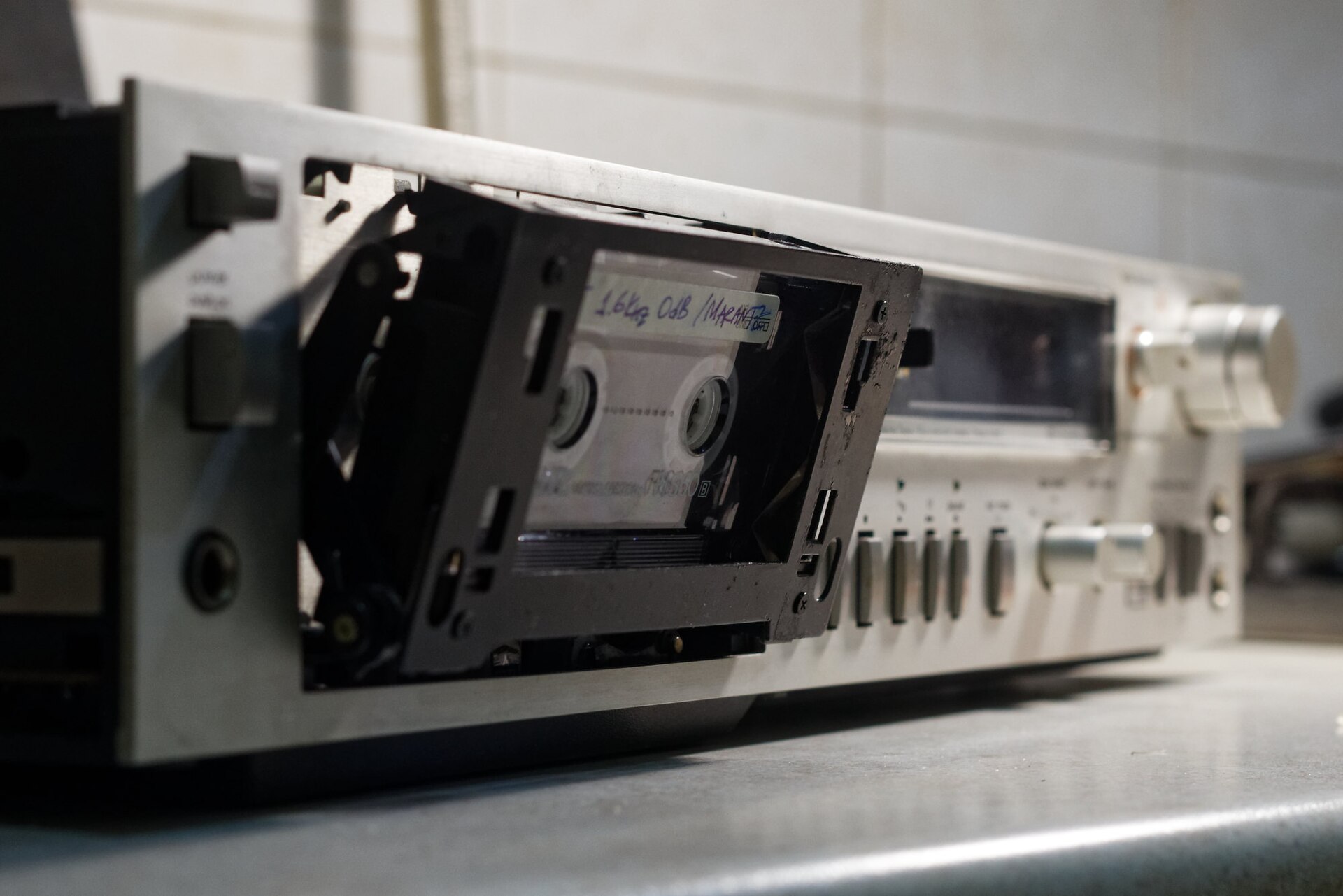

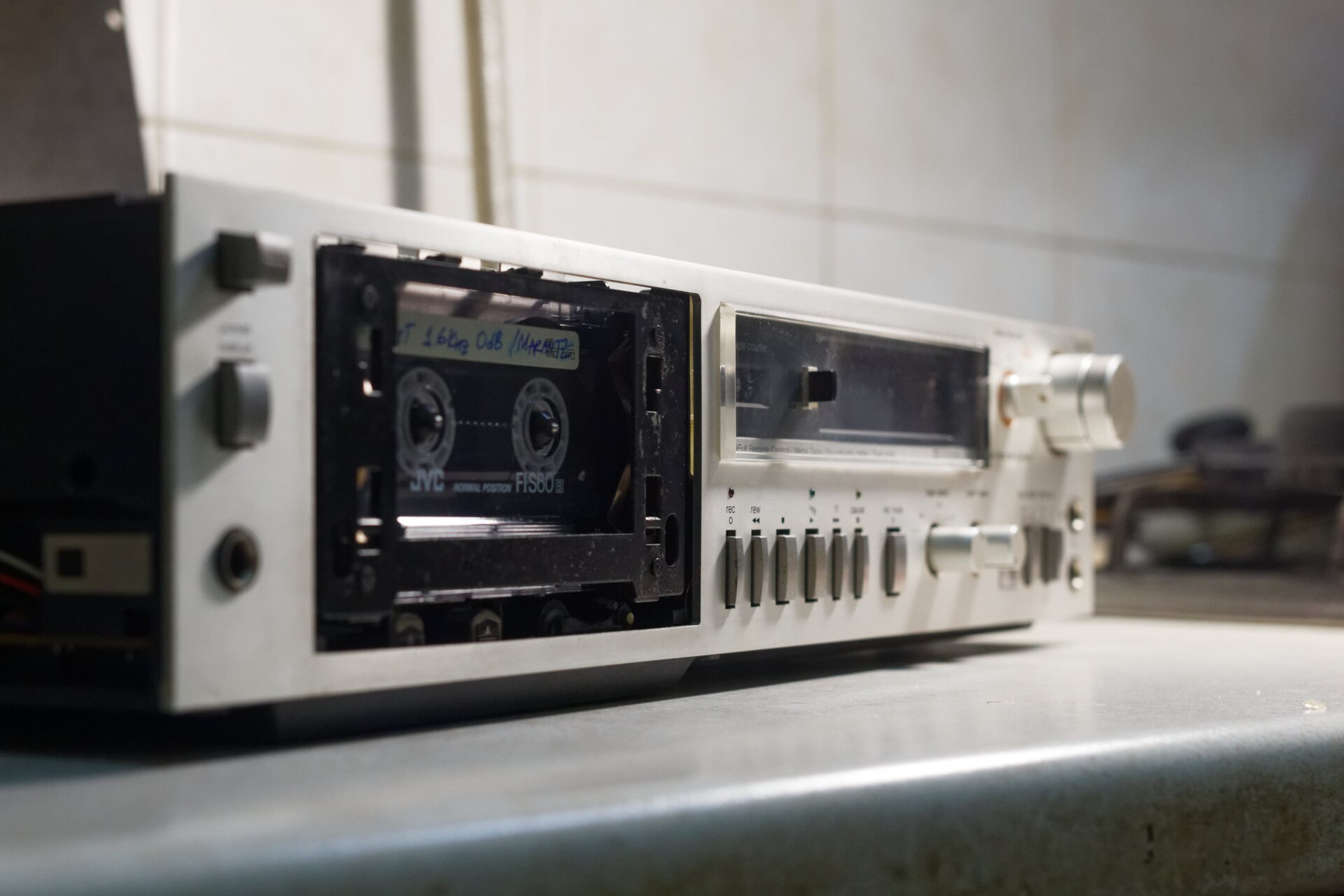

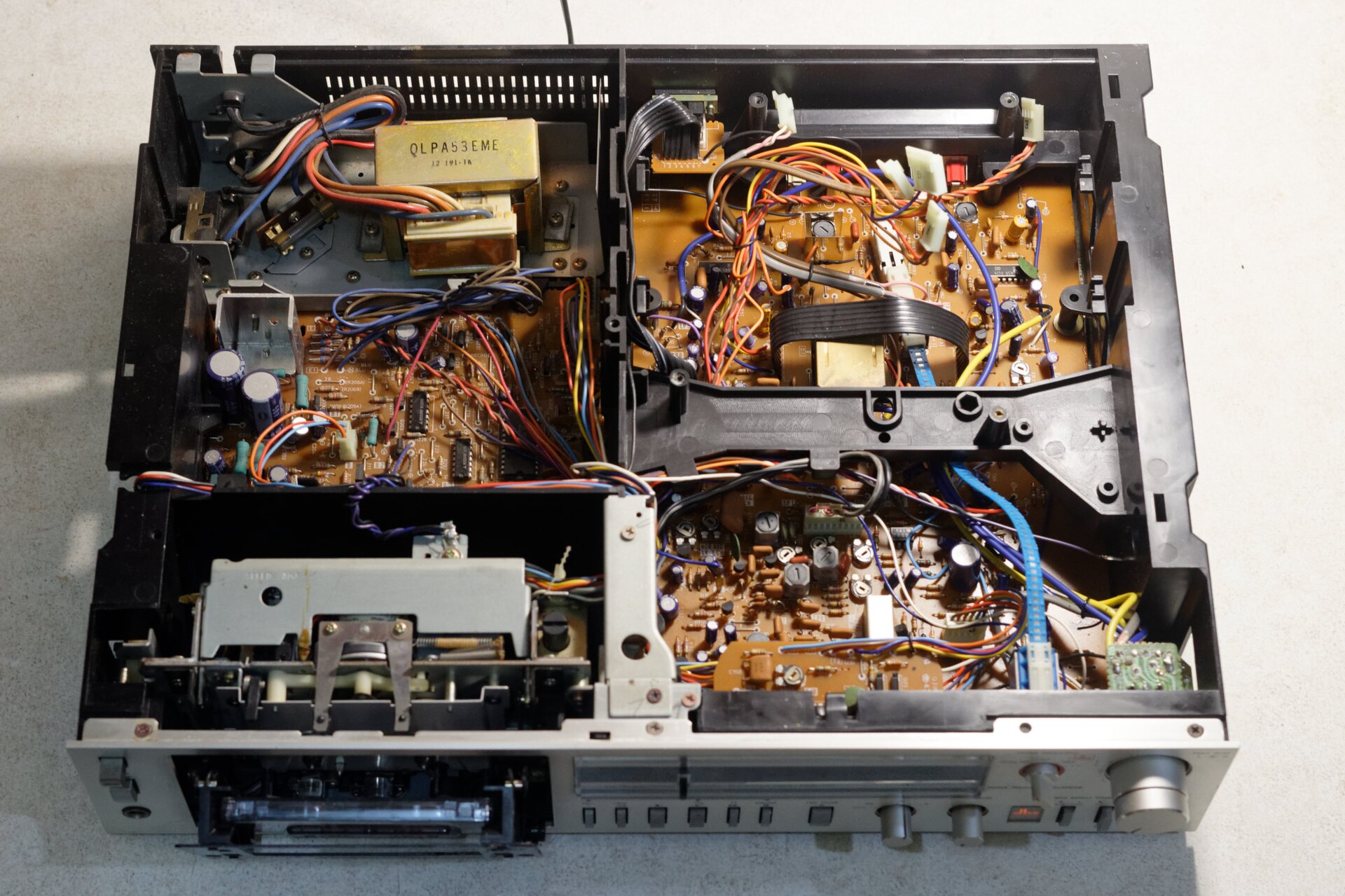

Вместо ожидания завершения полупроводниковых тестов заводской конвейер запустил сборку магнитофона RS-M270X с узлом dbx, собранным по временной дискретно-гибридной схеме. Под верхней крышкой стального корпуса габаритами 430 x 98 x 375 мм и массой 7,3 кг этот вспомогательный модуль занял почти 40% полезного внутреннего объема шасси, превзойдя по площади материнскую плату усилителя записи-воспроизведения. Двухголовочный тракт деки с головкой SX (Sendust Extra) и прямым приводом Direct Drive с детонацией не более 0,035% не требовал сквозного контроля. Однако для реализации логарифмического сжатия инженерам пришлось распаять на каждый канал многокомпонентный каскад: детектор истинного среднеквадратичного значения (RMS) на микросхеме Rohm BA651, управляемый напряжением усилитель (VCA) и сложную цепь термокомпенсации на согласованных парах кремниевых транзисторов.

Принцип действия компандера dbx Type II кардинально отличается от алгоритмов Dolby: он не делит звуковой диапазон на полосы и не следит за порогом громкости, а сжимает весь динамический диапазон строго вдвое при записи и расширяет его вдвое при воспроизведении. Чтобы схема не реагировала на инфранизкие колебания от коробления кассеты и паразитные наводки питающей сети 50 Гц, в цепь управления детектора включили полосовой фильтр с полосой пропускания от 27 Гц до 10 кГц со спадом 18 дБ на октаву.

Физика p-n переходов кремния накладывает жесткое ограничение: температурный дрейф напряжения база-эмиттер составляет порядка минус 2 мВ/°C. В замкнутом пространстве корпуса с силовым трансформатором мощностью 18 Вт и стабилизаторами питания любой нагрев приводил к рассогласованию передачи детектора. Если на входе возникала ошибка даже в 1 дБ, после логарифмического экспандера на выходе она превращалась в 2 дБ искажений амплитудно-частотной характеристики. Именно поэтому на субплате выстроили батарею из 43 транзисторов, задействованных в дифференциальных каскадах и цепях взаимной термокомпенсации.

Ситуация напоминала установку тяжелого судового дизеля в моторный отсек легкового седана исключительно ради того, чтобы опередить соперника по крутящему моменту на ближайшей выставке, пока легкий серийный мотор проходит заводские испытания. На сборочном конвейере Technics каждый экземпляр RS-M270X требовал трудоемкой регулировки. Инженер-настройщик с генератором сигналов и милливольтметром балансировал ноль логарифмического преобразователя по 12 подстроечным резисторам, контролируя совпадение характеристик каналов в контрольных точках на частотах 100 Гц, 1 кГц и 10 кГц.

Однокристальный финал и расплата за несовместимость

Эта схема продержалась на сборочных линиях меньше года. Уже к концу 1982 года полупроводниковое подразделение Matsushita отладило технологию и запустило массовое производство однокристальной микросхемы Panasonic AN6291. Один кремниевый корпус заменил собой все 9 микросхем, 43 дискретных транзистора и внушительный массив пассивных RC-цепей. Следующее поколение дек — Technics RS-M226 и RS-M240X — получило блок шумопонижения размером со спичечный коробок с двумя подстроечниками вместо двенадцати. Трудоемкость сборки снизилась в разы, а гигантская субплата модели M270X моментально перешла в разряд технических курьезов.

Основное эксплуатационное ограничение аппарата заключалось не в габаритах узла, а в практической несовместимости полученных 110 дБ динамического диапазона с парком портативной и автомобильной аппаратуры. На измерительном стенде при работе на ленте Type IV Metal (диапазон 20 Гц — 20 кГц) дека демонстрировала полное отсутствие слышимого шума в паузах. Но стоило вставить кассету, записанную с dbx, в автомобильный проигрыватель или носимый плеер без специального экспандера, как слушатель получал искаженную фонограмму. Сжатый вдвое сигнал звучал с резким подъемом средних частот и сдавленным диапазоном, делая запись непригодной для прослушивания.

Компакт-кассета строилась на концепции глобальной совместимости, где компрессия 2:1 оказалась уязвимым местом. Если магнитная головка со временем минимально загрязнялась частицами ферролака и отдача на частоте 10 кГц падала всего на 2 дБ, то при воспроизведении экспандер удваивал эту погрешность до 4 дБ. В моменты резких переходов от тишины к громким пассажам взвешивающий детектор запаздывал на доли миллисекунды, порождая характерный скачок уровня шума ленты, известный специалистам как эффект «дыхания».

Рэй Долби спроектировал систему Dolby C с более щадящей нелинейной коррекцией, что позволяло прослушивать записи даже на аппаратах без декодера лишь с умеренным подъемом высоких частот. Дека Technics RS-M270X осталась свидетельством жесткой производственной гонки: аппаратом, чья схема на 43 транзисторах доказала превосходство на стрелочных индикаторах, но уступила требованиям массового рынка.
