Инженер научил кассетный магнитофон принимать звук по Bluetooth

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Разработчик под псевдонимом Julius Makes представил самодельное аудиоустройство, которое принимает цифровой звуковой поток по Bluetooth и перед воспроизведением записывает его на магнитную ленту. Сигнал физически проходит через кассетную петлю, что придаёт цифровому аудио характерное аналоговое звучание.

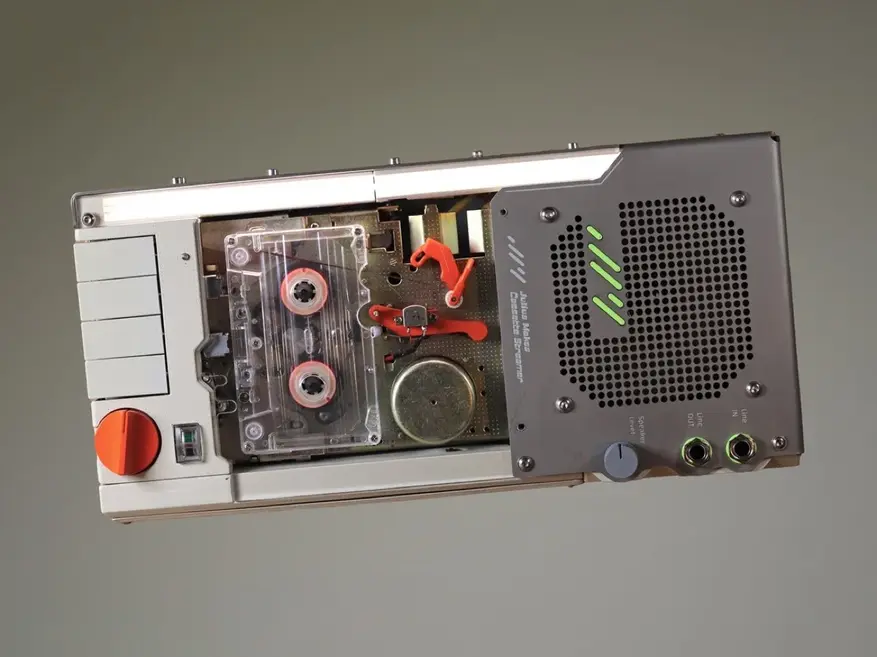

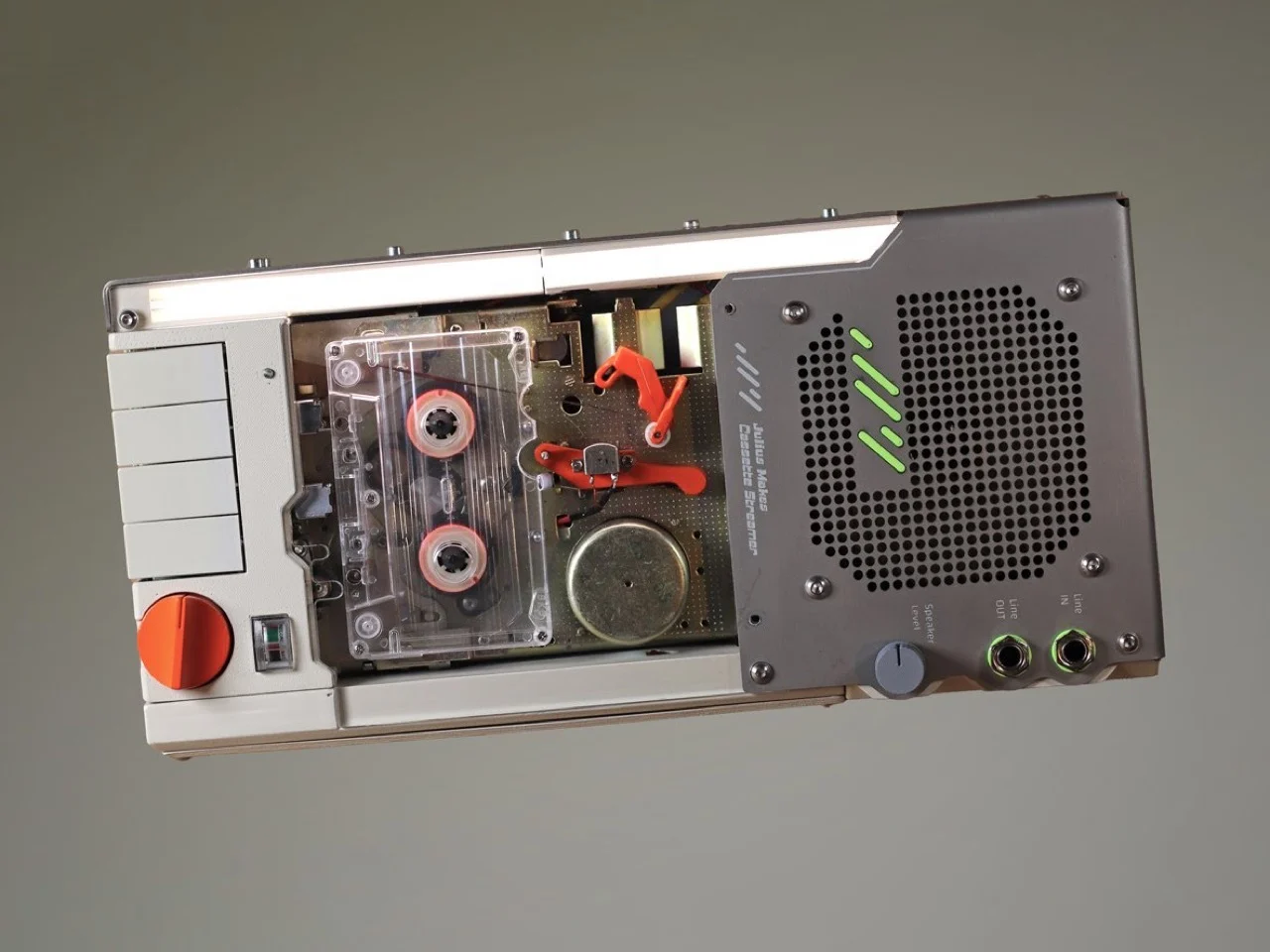

Автор: Julius Makes Источник: www.yankodesign.com

Техническая реализация устройства потребовала трёх месяцев наладки. Основная сложность заключалась в несовместимости современных Bluetooth-модулей с винтажной кассетной механикой. В магнитофонах прошлых десятилетий использовалось положительное заземление вместо стандартного отрицательного, что противоречит принципам работы современной электроники. Для решения проблемы инженер применил изолирующие стабилизаторы постоянного напряжения.

Аудиосигнал в устройстве проходит несколько этапов обработки: приём по Bluetooth, цифро-аналоговое преобразование, микширование стерео в моно, запись на ленту, воспроизведение с головки и вывод на динамик. Ограничения, создаваемые оксидом железа на полиэфирной плёнке, обеспечивают естественную компрессию звука.

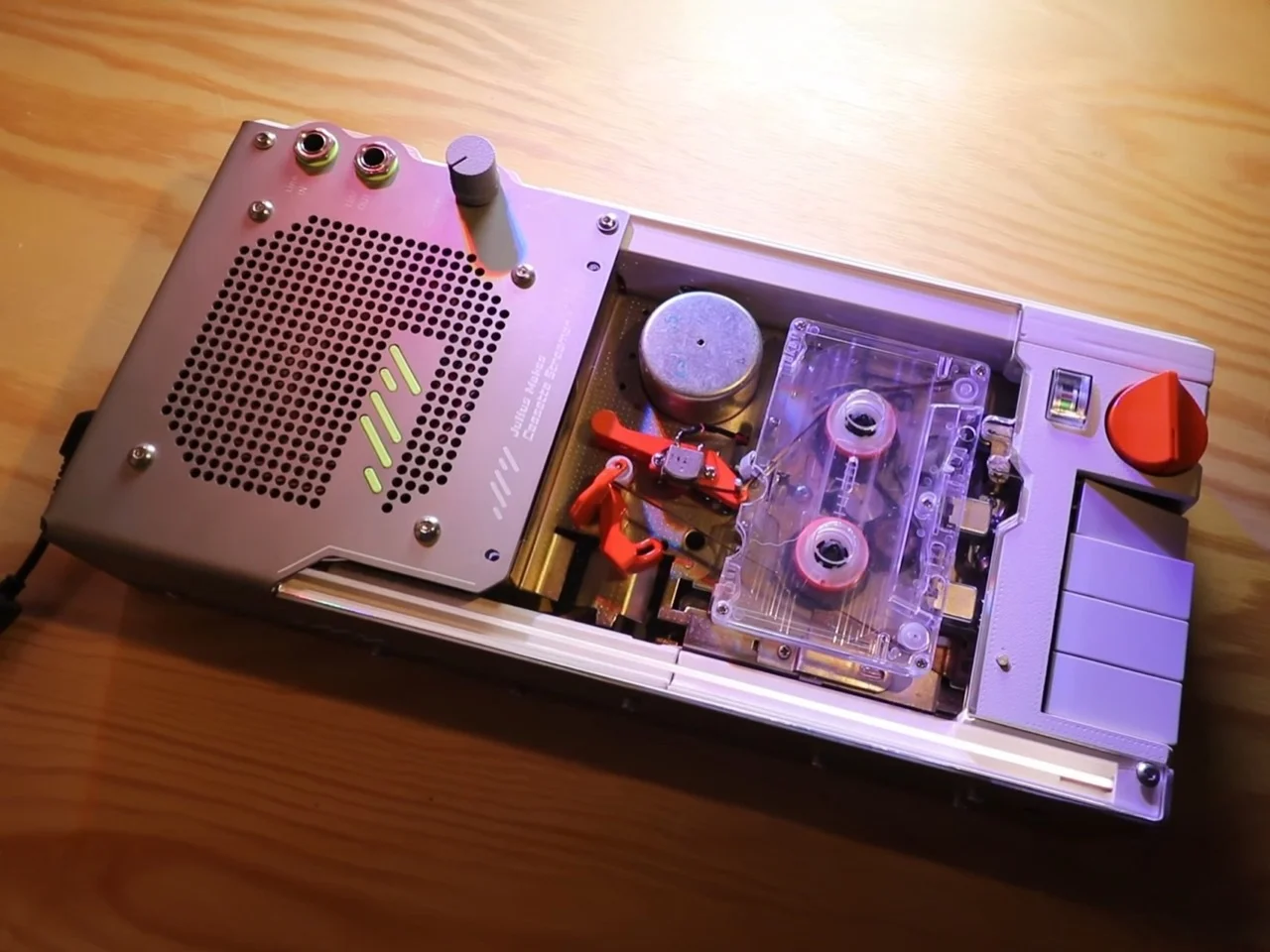

Автор: Julius Makes Источник: www.yankodesign.com

Конструкция состоит из пяти отдельных модулей на печатных платах, спроектированных в программе KiCad. Корпус выполнен из нержавеющей стали для экранирования и отвода тепла. Передняя панель из акрила позволяет наблюдать за движением ленты. Индикатор уровня громкости построен на люминесцентной лампе с инвертированной логикой работы. Устройство оснащено входными и выходными разъёмами для подключения к внешнему оборудованию в качестве процессора насыщения.

Источник: Yanko Design
