FX-Audio Tube-02 Pro: усилитель для наушников на американских лампах

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com
| Обзор | Hi-Fi и цифровой звук

Сегодня я предлагаю рассмотреть обновленную версию гибридного усилителя для наушников: FX-Audio Tube-02 Pro. Где в качестве ламп установлены сделанные в США JAN5725W, а общая выходная мощность составляет целых 850 мВт на 32 ома нагрузки. Довольно любопытный аппарат, на нем мы, пожалуй, и остановимся.

Характеристики
  • Лампа: 2 x JAN5725W
  • Усиление: 0, +2.5 Дб
  • Выходная мощность: 850 мВт на 32 Ома
  • Диапазон частот: 20 Гц – 40 кГц
  • Входы: 2 x RCA
  • Выходы: линейный RCA и наушники 3.5 + 6.35 мм
  • Питание: 12 вольт 2 ампера
  • Размеры: 156.7 x 133 x 35.7 мм
Упаковка и комплектация

Поставляется девайс в среднего размера картонной коробке с наименованием производителя и указанием на то, что же нам ожидать внутри.

Комплект максимально прост: инструкция и импульсный блок питания на 12 вольт 2 ампера.

Дизайн/Эргономика

Корпус устройства полностью выполнен из металла. Сверху красуются две американские лампы JAN5725W и логотип пройденной Hi-Res Audio сертификации, а снизу — уже привычные всем четыре резиновые ножки.

Входами нас, видимо, решили побаловать — целых две пары RCA. На выходе же имеем аналогичную RCA-пару и два выхода на наушники: 3.5 и 6.35 мм с сопротивлением менее 0.1 ома и выходной мощностью до 850 мВт на 32 она нагрузки. Чего с головой хватит, чтобы раскачать даже самые тугие полноразмерные наушники.

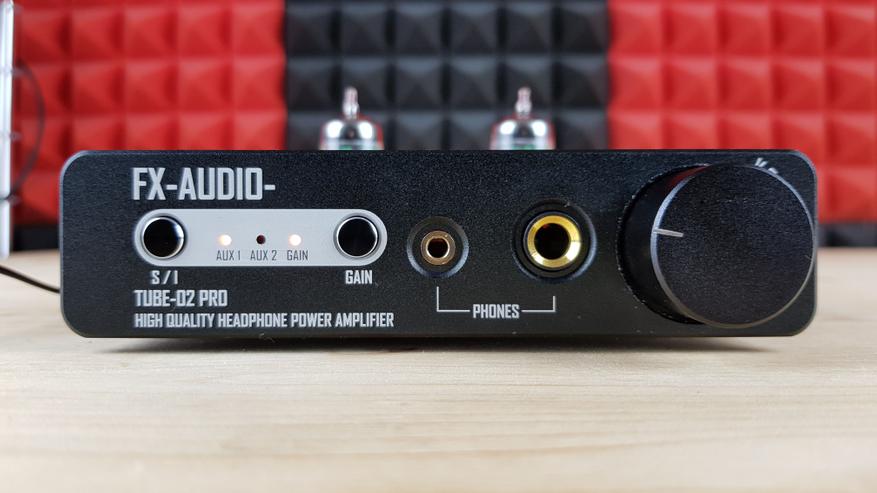

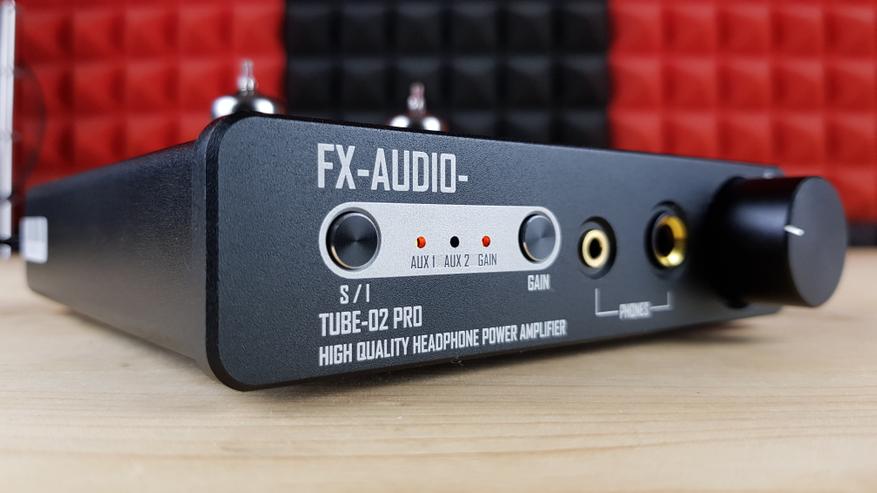

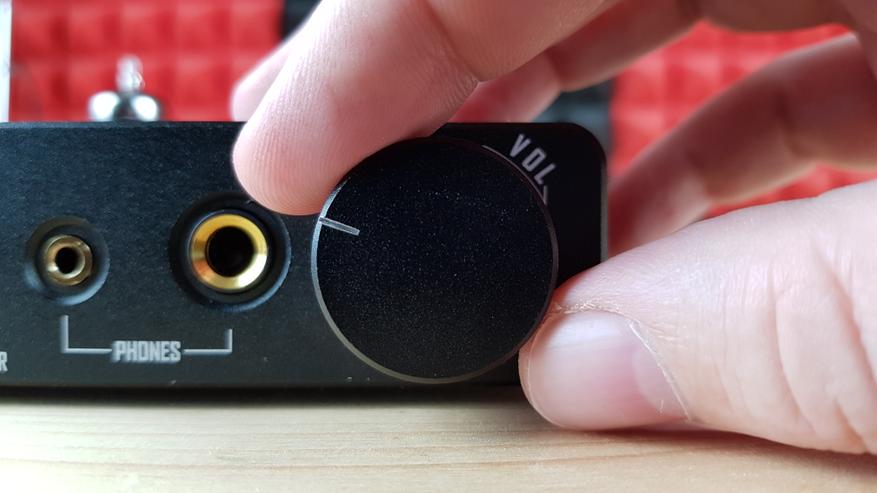

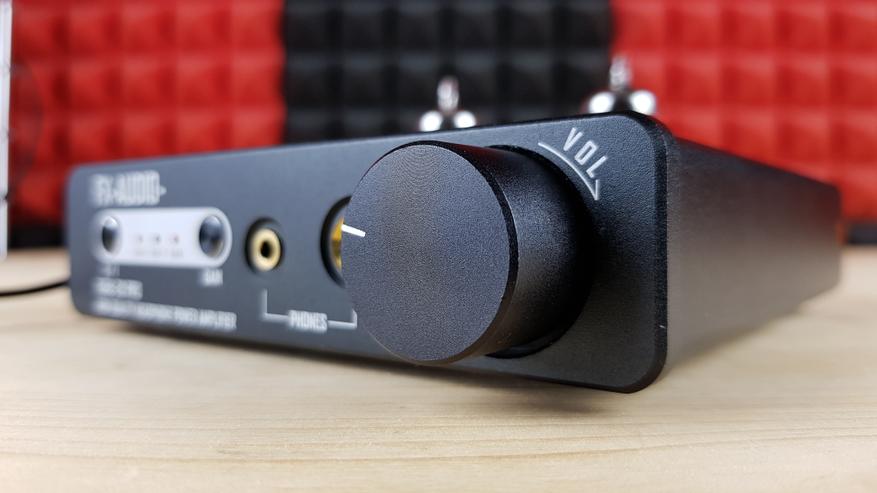

Спереди, помимо описанных уже выходов, производитель разместил кнопку включения, она же переключает входы, кнопку усиления с 0 до +2.5 Дб и большой такой регулятор уровня с приятным плавным ходом.

Железо

Для разбора откручиваем 2 шурупа сзади и фиксирующую гайку под регулятором. После чего плата сама выезжает к нам в руки.

Внутри лично я ничего интересного не обнаружил — большая часть микросхем затерта. Так что полюбоваться можно разве что качеством пайки и да, под лампами расположили читерские светодиоды.

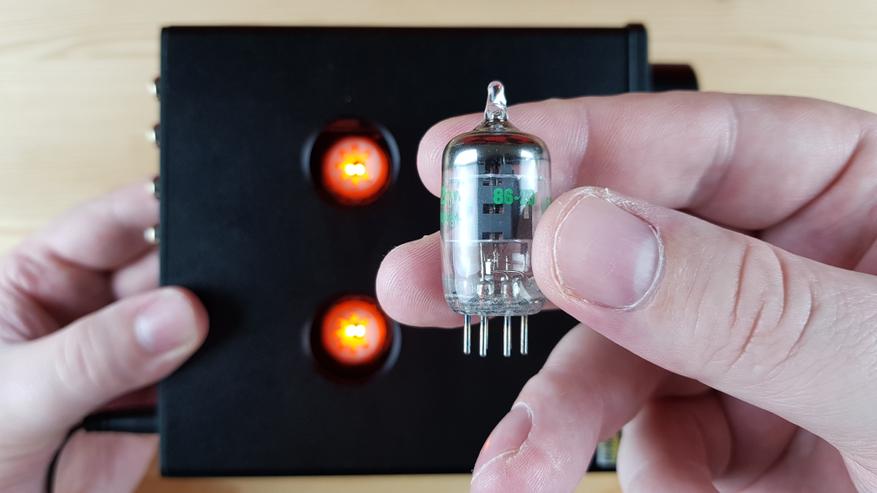

Если одну из ламп вытащить, то уровень сигнала очень сильно падает, но полностью не исчезает. Лампы греются, а сам аппарат — практически нет.

Измерения

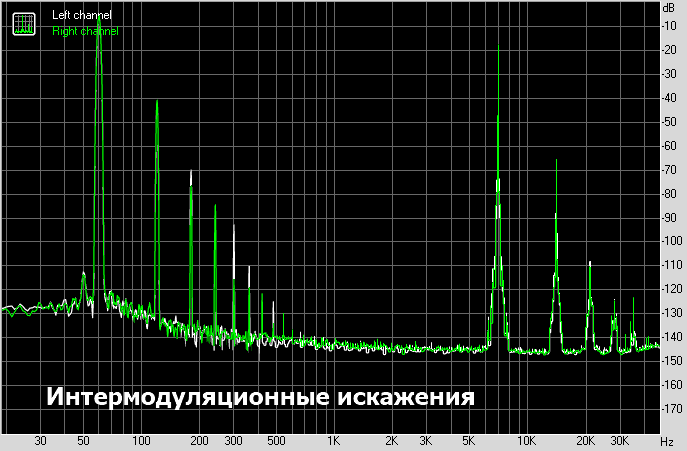

По измерениям у нас просто классическая картина, свойственная для влияния ламп: хороший такой разбаланс каналов, отличные уровень шума и динамический диапазон и просто лес гармоника на гармонических и интермодуляционных искажениях.

Наибольшее влияние, как видим оказывают первые 4 гармоники, что значительно смягчает у утепляет звучание.

Общая оценка, кстати, здесь «хорошо», то есть для лампового агрегата это весьма добротные по качеству значения.

Все измерения производились на аудиоинтерфейсе MOTU M4.

Звук

По подаче мы имеем то самое, теплое, чуть размытое, но зато объемное и довольно сочное звучание. При прямом сравнении с Topping L30 мы получаем, на мой взгляд, прямо очевидное упрощение. Теряется четкость, собранность, техничность, а приобретается легкая дымка и серьезная такая мягкость. Звучит это действительно музыкально, я бы даже сказал богато, однако как-то уж слишком просто.

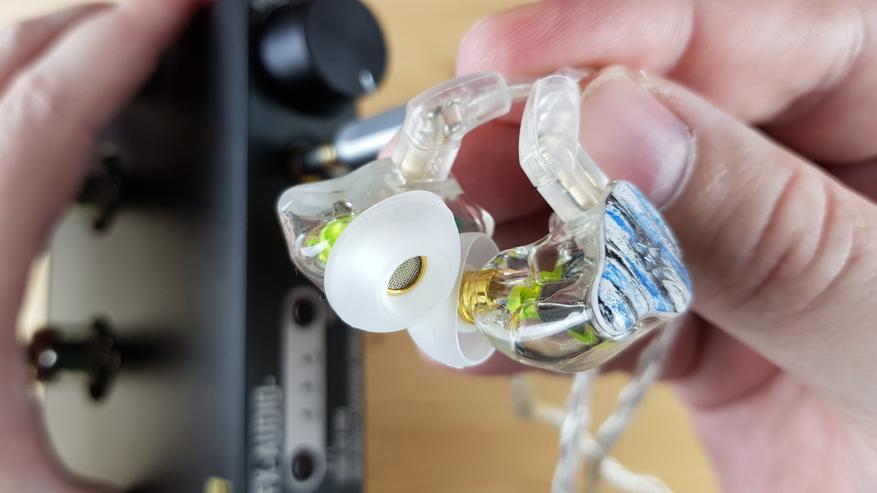

Любые скоростные стили герою обзора, очевидно, не подходят, поскольку текстуры в этом случае будут смазываться. А вот что-то лиричное или сухое — сразу наполняется глубиной и объемом. Звучит аппарат очень приятно, но сколь либо внушительного уровня не дает. Техничные Moondrop Kato с Tube-02 Pro вообще, на мой взгляд, не спелись, а вот с KbEar Aurora и TRN TA2 — слушать его приятно.

Наибольшую же синергию усилитель будет иметь с чем-то прямо агрессивно резким, крайне сухим или вообще нейтральным. Дабы своими гармониками добавить естественности и мелодичности. Если разобрать по частотам, то бас порадовал своей глубиной, серединка комфортной мягкостью, а высокие тем, что абсолютно не вмешивались в процесс и не перетягивали внимание на себя. Они, конечно, есть, но отыгрывают где-то на втором-третьем плане, чем хорошо так подсвечивают для нас серединку.

Слушается это очень здорово, но прямо аудиального интереса лично у меня не вызывает. Претензий к данному устройству у меня нет, просто как то слишком мягко и расплывчато для меня. Вызывает ощущение некого винтажа. Реально неплохо, да и ценник вполне располагает.

Видеоверсия обзора
Выводы

Подводя итоги, FX-Audio Tube-02 Pro прежде всего приятно выглядит, имеет приличные для своего класса измерения, недорого стоит и предлагает нам в той или иной мере приобщиться к тому самому ламповому звучанию. Играет же он интимно, объемно и очень комфортно. Им можно, например, смягчить и утеплить звучание стационарной акустики при использовании в качестве предусилителя, ну или задействовать по прямому назначению, в качестве усилителя для наушников с двумя переключаемыми входами. Выходы для наушников здесь похоже распараллеленны, модификаций, кроме непосредственно смены ламп, не предусмотрено. В общем, нормальный гибридный усилитель, но ничего особенного. Кому такое надо — вполне можно рассмотреть к приобретению.
